TECHNICAL SPECIFICATIONS

Transkript

1 SV RANGE

2 Tillbehör Uppsamlande klippdäck Knivar Klipphöjdsjustering Mulching kit 126 cm 2 knivar med flytande blad SA snabbinställning cm Tillval Cylinderklippare Justerbar cylinderhastighet och backlapping. Cylinder Uppsamlare 6-blad, 220 mm diameter 92 cm hydraulisk tömmning Trippel Cylinderklippare Justerbar cylinderhastighet och backlapping. Cylindrar 8-blad, 140 mm diameter 145 cm Sidoutkast + mulching klippdäck Knivar Klipphöjdsjustering 150 cm 3 knivar SA snabbinstälning 3 9 cm Klippdäck med bakåtutkast Knivar Klipphöjdsjustering 150 cm 3 knivar SA snabbinställning 3 9 cm

3 Sopvals Arbetsbredd 140 cm Borstdiameter 45 cm Vinkling hydraulisk, ± 30 Valshastighet justerbar Snöblad Arbetsbredd 130 cm Vinkling hydraulisk, ± 30 Snöslunga Tvåstegs Arbetsbredd 130 cm Utkastarrörets sidoposition hydraulisk manövrerat Utkastarörets lutning manuell Slitstål utbytbara Arbetsbredd Slagor Höjdjustering Slaghack 135 cm 56 st. (28 par) 2 6 cm Luftare /vertikalskärare Arbetsbredd 100 cm Knivar 28 st.

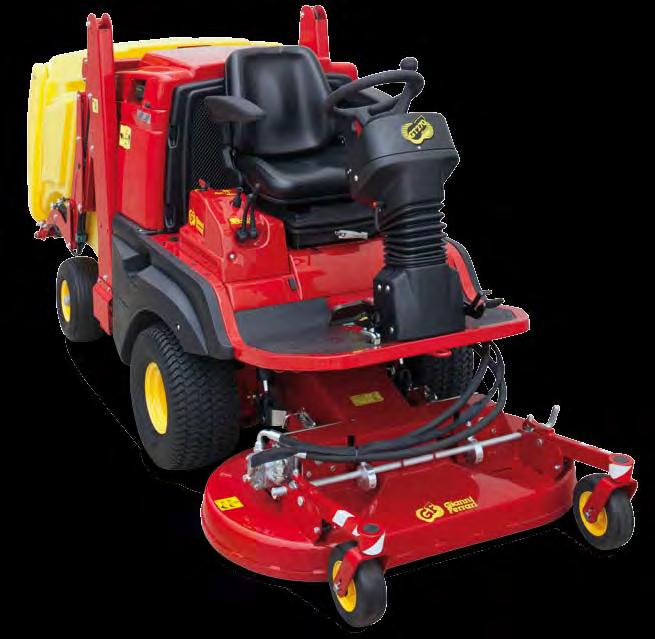

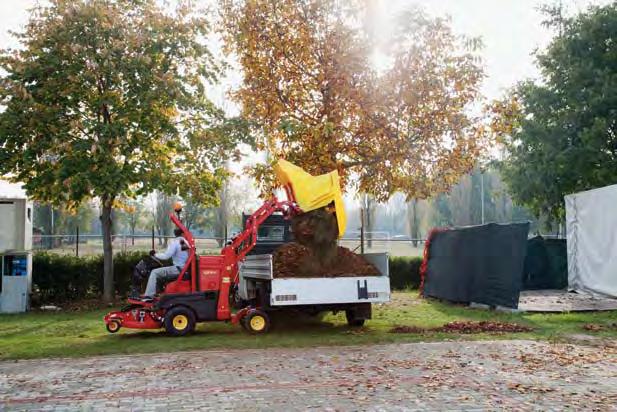

4 Frontmonterade redskap All utrustning är monterad i fronten på maskinen för att garantera maximal överblick och kontroll för operatören. Det frontmonterade klippdäcket säkerställer att gräset skärs innan det trycks ned av hjulen vilket resulterar i ett rent snitt samt möjliggör klippning under buskar och träd. Frontmonterat klippdäck underlättar dessutom att komma åt närmare runt träd och efter väggar och rabatter. Uppsamling GT har motroterande knivar som ger en stark aerodynamisk kraft och skickar gräsklippet direkt in i uppsamlaren. Det breda inbyggda uppsamlingsröret, möjliggör tack vare sin speciella form, extra acceleration av det klippta gräset. Direktinkast utan fläkt förhindrar igensättning även i svåra förhållanden med högt, fuktigt gräs. Uppsamlingskärl Det stora, 550-liters gräsuppsamlingskärlet är gjort av slagtåligt material och är utrustat med luftavledare vilket garanterar maximal fyllning samtidigt som dammet blåser bakåt för goda arbetsförhållanden. Med en användarvänlig joystick kontrolleras uppsamlarens tömning vid önskad höjd; Tömmning är möjlig från 75 cm från marken upp till 200 cm med högtömmningsfunktionen för att enkelt kunna tömma direkt i en lastbil eller liknande.

5 Integrerad central uppsamling Inga rör eller externa komponenter Högre luftflöde och bättre uppsamling FULL HYDRAULIK!!! Den hydrauliska kraften är hjärtat i GT: Mjuk och effektiv 2 eller 4-hjulsdriven hydrostatisk transmission Den hydrauliska kraftuttaget gör den extremt mångsidig och lätt att använda Lätt och precis styrning med servo Smidig och robust hydraulisk frontlyft med 2 armar Bekväm hydraulisk högtömmning av uppsamlingsbehållaren

6 Förarplats GTs förarplats är utformad för att erbjuda maximal ergonomi och komfort. Sätet är utrustat med armstöd och högt ryggstöd samt har justerbar fjädring för att operatören ska sitta bekvämt. Rattstången är justerbar och ratten är ergonomisk med ett mjukt handtag och knopp. Alla kontroller är lättåtkomliga och användarvänliga med ergonomiska reglage och formade handtag. På instrumentbrädan ger en digital skärm information om maskinens funktioner. (timmätare, kylvätsketemperatur, bränslenivå etc.). Den visar även diagnosinformation avseende säkerhet och prestanda hos klipparen. Frontklipp Bättre resultat eftersom gräset inte körs över innan det klipps Bättre överblick och komfort för operatören Bättre manövrerbarhet och åtkomlighet i områden som är svåråtkomliga Mångsidighet Förutom fördelar som komfort och effektivitet, med klippdäck och tillbehör monterade i fronten, erbjuds stor mångsidighet. Utbudet av redskap som är speciellt utvecklade för GT möjliggör användning året runt. Byte av redskap går väldigt snabb och lätt eftersom det inte kräver användning av verktyg. Det kan utföras på några sekunder tack vare snabbkopplingarna och snabbkopplingsändarna på främre lyftarmarna.

7 Minimalt underhåll Direktuppsamlingen av gräs är en anmärkningsvärd fördel med avseende på maskinens enkelhet, vilket resulterar i färre slitdelar som i slutändan måste bytas ut. Det hydrauliska kraftuttaget, istället för mekanisk kraftuttag, kräver inte det rutinunderhåll som är typiskt för mekaniska transmissioner (remspänning, smörjning av kardanaxel, spännare och lager etc.) Endast en rem används i hela maskinen. Denna synkroöverföringsrem är överdimensionerad för att säkerställa lång livslängd. Den är även självspännande och underhållsfri. PTO-snabbkopplingarna är utformade för enkel rengöring. De överdimensionerade hydraulkomponenterna garanterar systemets tillförlitlighet och håller temperaturen och trycket lågt, vilket ger en längre oljelivslängd och därmed lägre underhållskostnader. Transmission Den hydrostatiska driften finns i antingen 2 eller 4-hjulsdrift. I 4WD-modeller hanteras överföringen automatiskt av den patenterade HTC (Hydrostatic Traction Control) -enheten som ger flera fördelar, bland annat: Den varierar intelligent dragkraften som tillförs bakhjulen för att förhindra att gräset skadas vid sväng. Det garanterar kontinuerlig kraft till alla 4 hjul för användarsäkerhet. Den servoassisterade tryckdelaren fördelar vridmomentet på båda hjulen för att få effekten av en differentialspärr. Motorer GT är utrustad med lågemissionsmotorer som helt överensstämmer med gällande direktiv. Den överdimensionerade kylaren med skyddsgaller hålls ren även under svåra förhållanden. Luftfiltersystemet med självrengörande, förfilter av cyklon-typ skyddar motorn och förlänger dess livslängd. Godkänd för väg GT-modeller som levereras med vägtrafikutrustning (framoch bakljus, indikatorer, roterande varningsljus, signal etc.) kan användas på allmänna vägar. Enligt typgodkännandet är det tillåtet att köra på väg med enbart maskinen eller med alla redskap som anges i fordonsregistreringsdokumentet. Det är också lagligt att köra med antingen fylld eller tom behållare.

8 GTM 15,5-16 HP GSM 16 HP GTR HP GTS HP TURBOGRASS HP SR - PG HP TURBO 1-1W HP Tekniska data Modell GT 280 D GT 280 DW Motor Bränsle Fabrikat Hk / Cylindervolym Antal cyl./ Kylsystem Diesel Diesel Kubota D1105 Kubota D Hk / 1123 cc. 28 Hk / 1123 cc. 3 / Vätskekyld 3 / Vätskekyld Bränsletank volym 25 L 25 L Transmission Drivning Antispinn Hastighet Slutet hydrauliskt system med servoassisterad variabel kolvpump 2WD 4WD Hydraulisk diffspärr Steglöst från 0 13 Km/h Ratt, servostyrning Styrning Framhjul dimension 20 x x Bakhjul dimension 15 x x Kraftöverföring Extra hydrauluttag Frontlyft Hydraulsystem Hydraulisk, med snabbkopplingar Dubbla med snabbkoppling Hydraulisk 2 armar 2 hydraulpumpar Oljetank volym 17 L 17 L Uppsamlingskärl Volym Lyft / Tömmning Lägsta tömmningshöjd Högsta tömmningshöjd Överhäng vid högsta höjd Max överhäng(vid 130 cm) Elsystem Batteri Säkerhetsbrytare Varningssystem Standardutrustning Tillval Mått och vikter (utan redskap) Vikt 1 Längd / Bredd / Höjd 1 1 Utan skyddsbåge ROPS Höghållfast polyeten, med varningssignal vid full behållare 550 L 550 L Hydraulisk Hydraulisk 75 cm 200 cm 75 cm 200 cm 60 cm 60 cm 88 cm 88 cm 12 V / 44 Ah batterifrånskiljare som standard EEC Europeisk Standard / ISO Igensatt oljefilter motoroljetryck kylvätsketemperatur bränslenivå batteri parkeringsbroms Display som visar felkoder och varningar timräknare Vägtrafikbelysning 740 Kg 260 x 119 x 146 cm 770 Kg 260 x 119 x 146 cm campbelladv.com Rev /12 TURBO 4 fifty 50 HP TURBOLOADER HP
