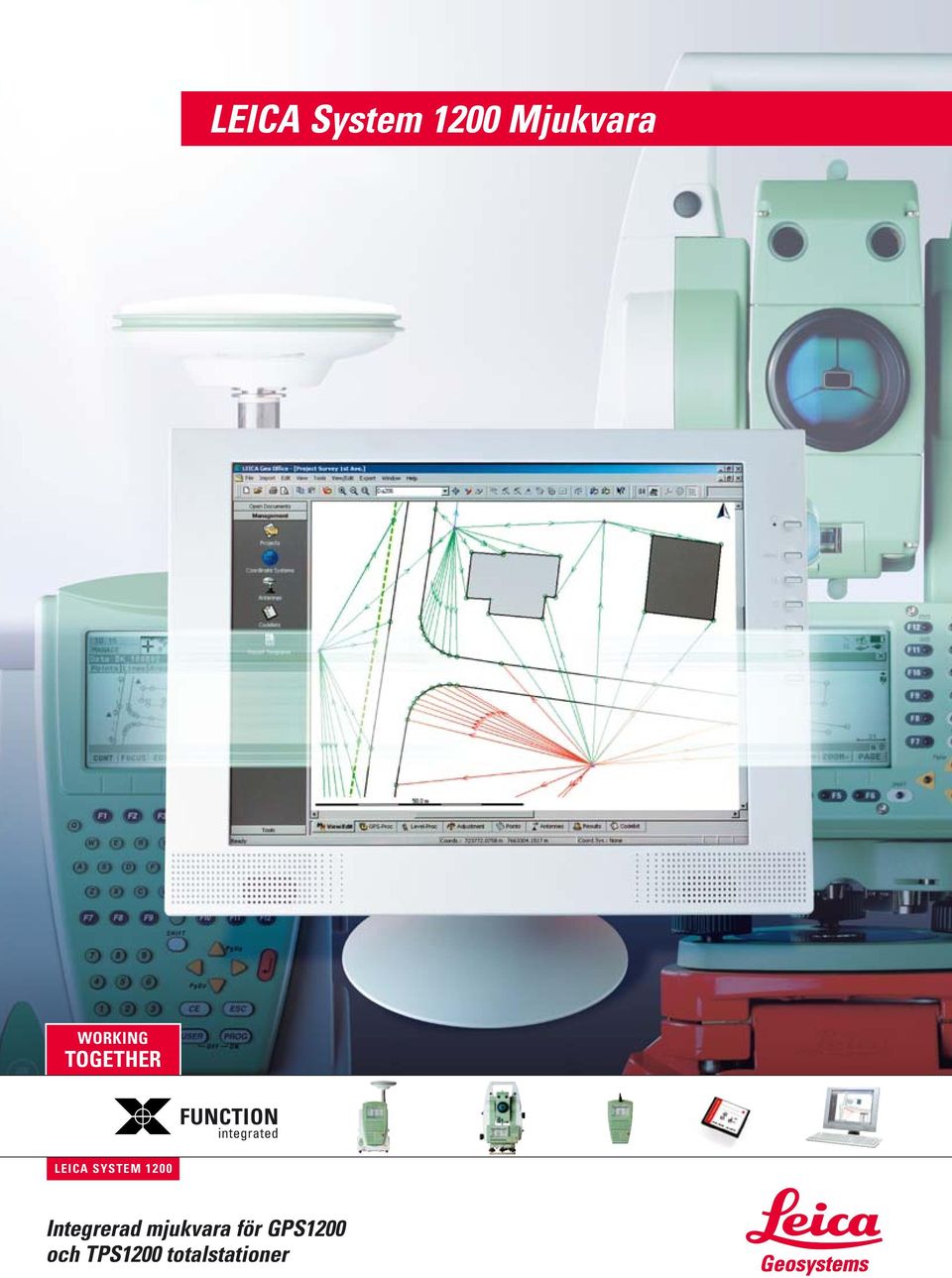

1 LEICA System 1200 Mjukvara WORKING Integrerad mjukvara för GPS1200 och TPS1200 totalstationer

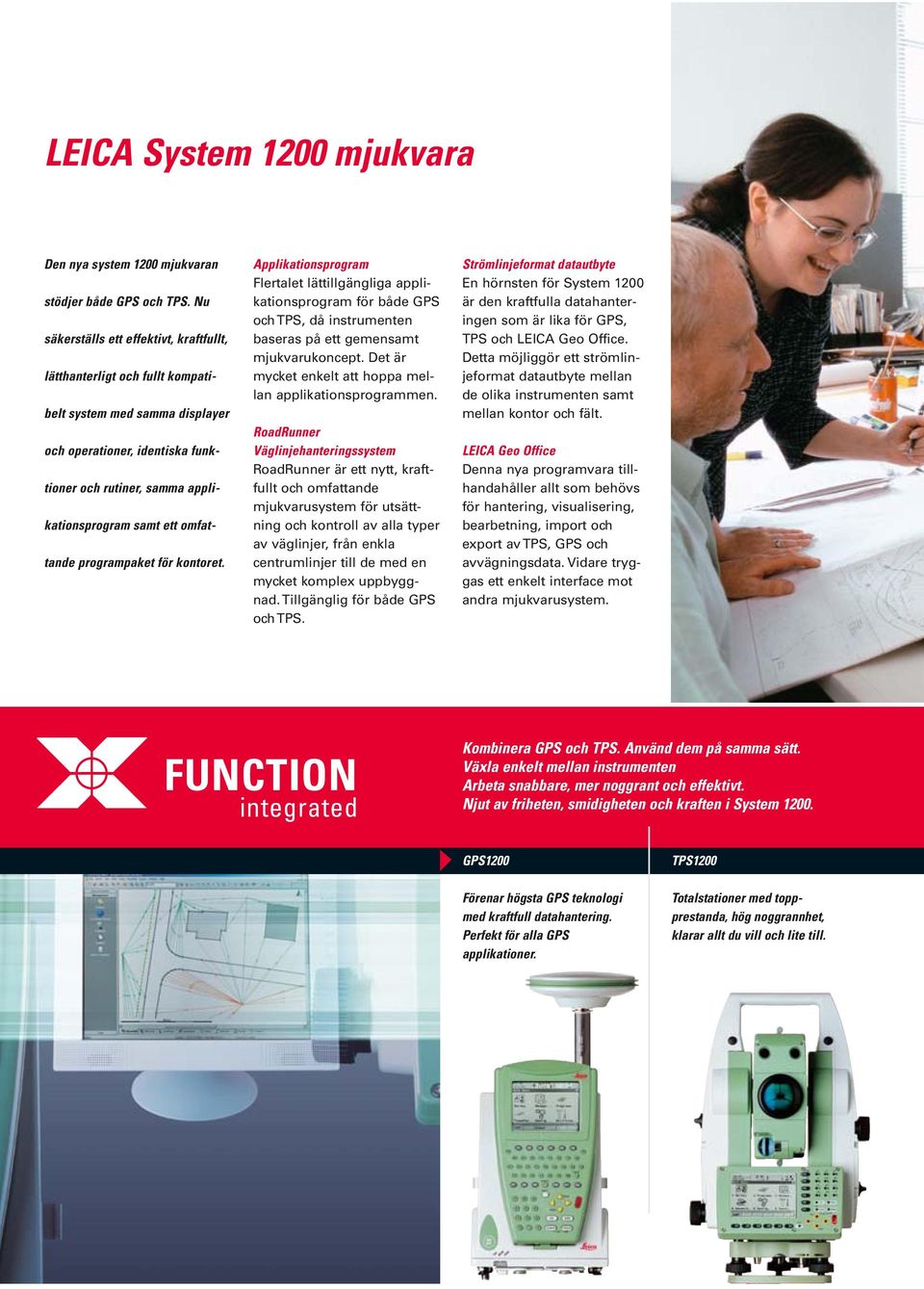

2 LEICA System 1200 mjukvara Den nya system 1200 mjukvaran stödjer både GPS och TPS. Nu säkerställs ett effektivt, kraftfullt, lätthanterligt och fullt kompatibelt system med samma displayer och operationer, identiska funktioner och rutiner, samma applikationsprogram samt ett omfattande programpaket för kontoret. Applikationsprogram Flertalet lättillgängliga applikationsprogram för både GPS och TPS, då instrumenten baseras på ett gemensamt mjukvarukoncept. Det är mycket enkelt att hoppa mellan applikationsprogrammen. RoadRunner Väglinjehanteringssystem RoadRunner är ett nytt, kraftfullt och omfattande mjukvarusystem för utsättning och kontroll av alla typer av väglinjer, från enkla centrumlinjer till de med en mycket komplex uppbyggnad. Tillgänglig för både GPS och TPS. Strömlinjeformat datautbyte En hörnsten för System 1200 är den kraftfulla datahanteringen som är lika för GPS, TPS och LEICA Geo Office. Detta möjliggör ett strömlinjeformat datautbyte mellan de olika instrumenten samt mellan kontor och fält. LEICA Geo Office Denna nya programvara tillhandahåller allt som behövs för hantering, visualisering, bearbetning, import och export av TPS, GPS och avvägningsdata. Vidare tryggas ett enkelt interface mot andra mjukvarusystem. Kombinera GPS och TPS. Använd dem på samma sätt. Växla enkelt mellan instrumenten Arbeta snabbare, mer noggrant och effektivt. Njut av friheten, smidigheten och kraften i System GPS1200 Förenar högsta GPS teknologi med kraftfull datahantering. Perfekt för alla GPS applikationer. TPS1200 Totalstationer med toppprestanda, hög noggrannhet, klarar allt du vill och lite till.

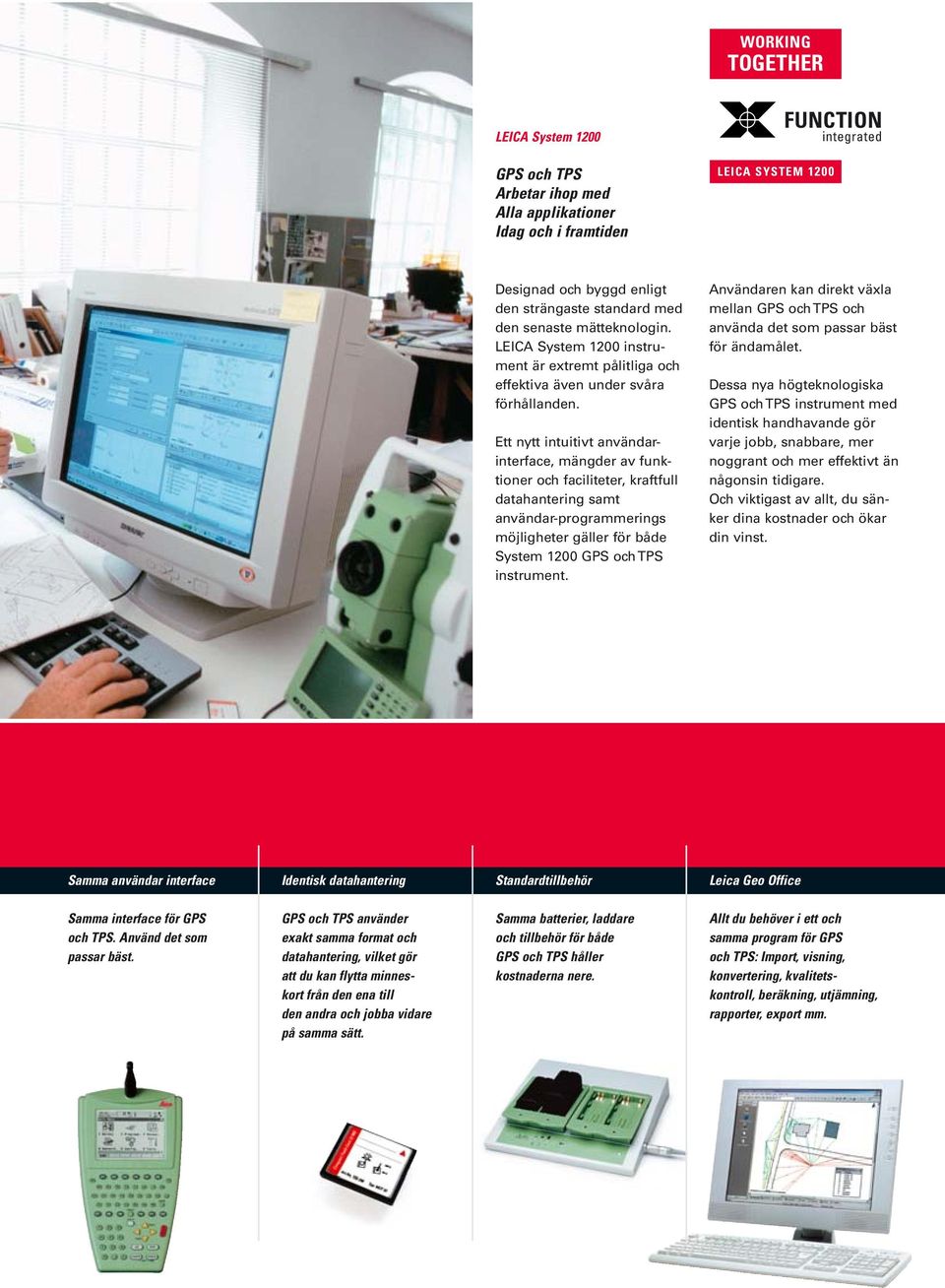

3 WORKING LEICA System 1200 GPS och TPS Arbetar ihop med Alla applikationer Idag och i framtiden Designad och byggd enligt den strängaste standard med den senaste mätteknologin. LEICA System 1200 instrument är extremt pålitliga och effektiva även under svåra förhållanden. Ett nytt intuitivt användarinterface, mängder av funktioner och faciliteter, kraftfull datahantering samt användar-programmerings möjligheter gäller för både System 1200 GPS och TPS instrument. Användaren kan direkt växla mellan GPS och TPS och använda det som passar bäst för ändamålet. Dessa nya högteknologiska GPS och TPS instrument med identisk handhavande gör varje jobb, snabbare, mer noggrant och mer effektivt än någonsin tidigare. Och viktigast av allt, du sänker dina kostnader och ökar din vinst. Samma användar interface Identisk datahantering Standardtillbehör Leica Geo Office Samma interface för GPS och TPS. Använd det som passar bäst. GPS och TPS använder exakt samma format och datahantering, vilket gör att du kan flytta minneskort från den ena till den andra och jobba vidare på samma sätt. Samma batterier, laddare och tillbehör för både GPS och TPS håller kostnaderna nere. Allt du behöver i ett och samma program för GPS och TPS: Import, visning, konvertering, kvalitetskontroll, beräkning, utjämning, rapporter, export mm.

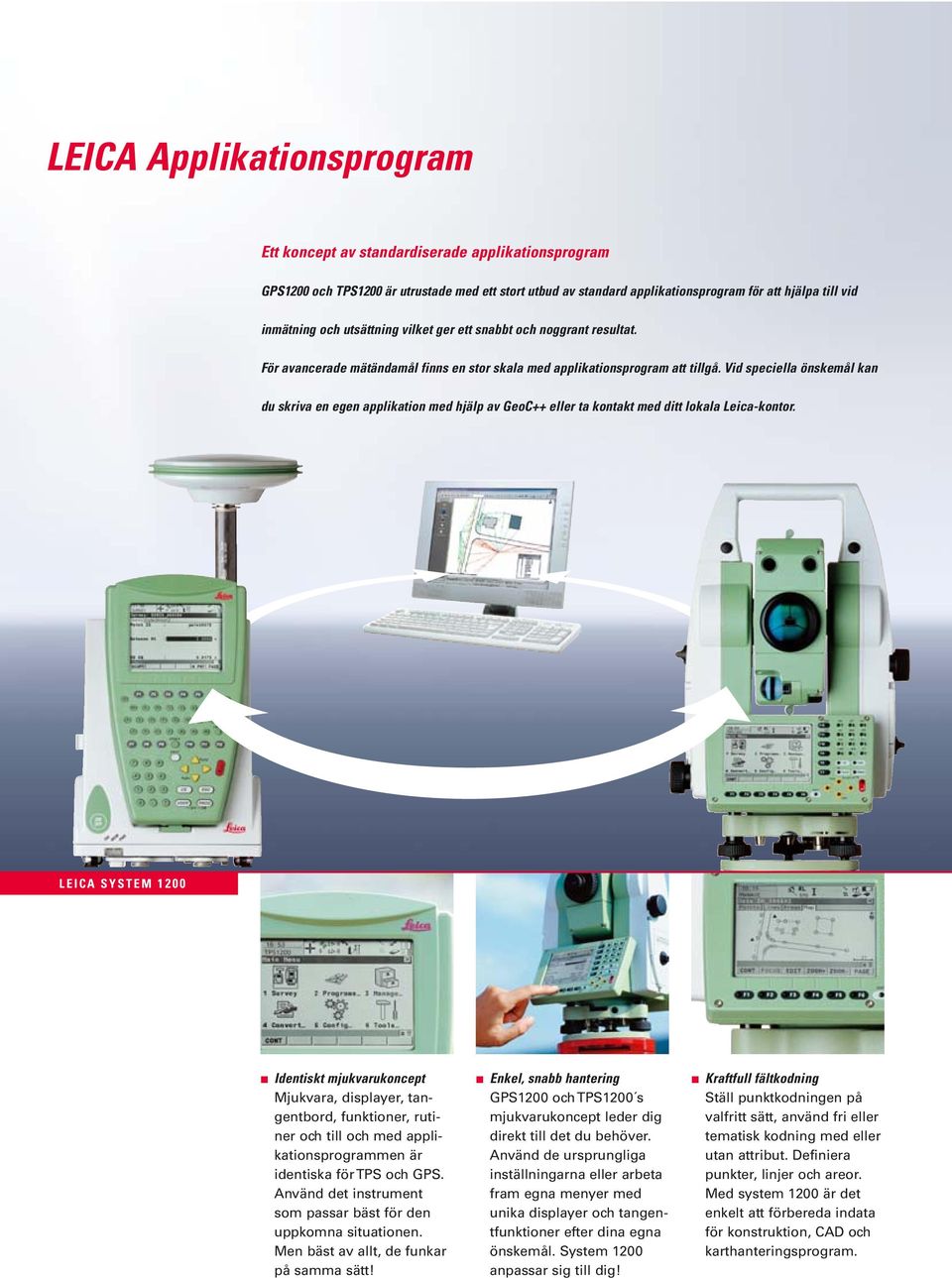

4 LEICA Applikationsprogram Ett koncept av standardiserade applikationsprogram GPS1200 och TPS1200 är utrustade med ett stort utbud av standard applikationsprogram för att hjälpa till vid inmätning och utsättning vilket ger ett snabbt och noggrant resultat. För avancerade mätändamål finns en stor skala med applikationsprogram att tillgå. Vid speciella önskemål kan du skriva en egen applikation med hjälp av GeoC++ eller ta kontakt med ditt lokala Leica-kontor. Identiskt mjukvarukoncept Mjukvara, displayer, tangentbord, funktioner, rutiner och till och med applikationsprogrammen är identiska för TPS och GPS. Använd det instrument som passar bäst för den uppkomna situationen. Men bäst av allt, de funkar på samma sätt! Enkel, snabb hantering GPS1200 och TPS1200 s mjukvarukoncept leder dig direkt till det du behöver. Använd de ursprungliga inställningarna eller arbeta fram egna menyer med unika displayer och tangentfunktioner efter dina egna önskemål. System 1200 anpassar sig till dig! Kraftfull fältkodning Ställ punktkodningen på valfritt sätt, använd fri eller tematisk kodning med eller utan attribut. Definiera punkter, linjer och areor. Med system 1200 är det enkelt att förbereda indata för konstruktion, CAD och karthanteringsprogram.

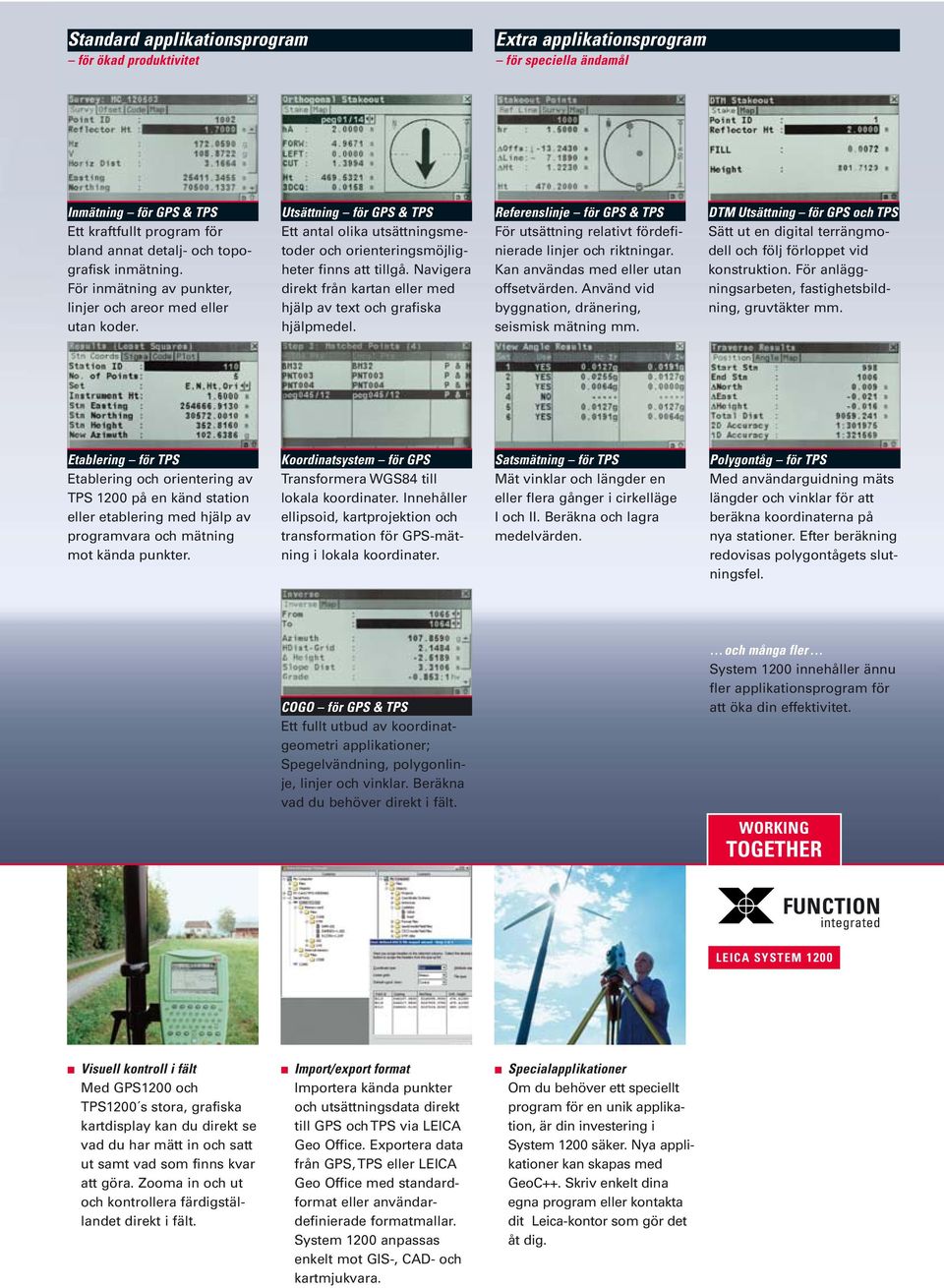

5 Standard applikationsprogram för ökad produktivitet Extra applikationsprogram för speciella ändamål Inmätning för GPS & TPS Ett kraftfullt program för bland annat detalj- och topografisk inmätning. För inmätning av punkter, linjer och areor med eller utan koder. Utsättning för GPS & TPS Ett antal olika utsättningsmetoder och orienteringsmöjligheter finns att tillgå. Navigera direkt från kartan eller med hjälp av text och grafiska hjälpmedel. Referenslinje för GPS & TPS För utsättning relativt fördefinierade linjer och riktningar. Kan användas med eller utan offsetvärden. Använd vid byggnation, dränering, seismisk mätning mm. DTM Utsättning för GPS och TPS Sätt ut en digital terrängmodell och följ förloppet vid konstruktion. För anläggningsarbeten, fastighetsbildning, gruvtäkter mm. Etablering för TPS Etablering och orientering av TPS 1200 på en känd station eller etablering med hjälp av programvara och mätning mot kända punkter. Koordinatsystem för GPS Transformera WGS84 till lokala koordinater. Innehåller ellipsoid, kartprojektion och transformation för GPS-mätning i lokala koordinater. Satsmätning för TPS Mät vinklar och längder en eller flera gånger i cirkelläge I och II. Beräkna och lagra medelvärden. Polygontåg för TPS Med användarguidning mäts längder och vinklar för att beräkna koordinaterna på nya stationer. Efter beräkning redovisas polygontågets slutningsfel. COGO för GPS & TPS Ett fullt utbud av koordinatgeometri applikationer; Spegelvändning, polygonlinje, linjer och vinklar. Beräkna vad du behöver direkt i fält. och många fler System 1200 innehåller ännu fler applikationsprogram för att öka din effektivitet. WORKING Visuell kontroll i fält Med GPS1200 och TPS1200 s stora, grafiska kartdisplay kan du direkt se vad du har mätt in och satt ut samt vad som finns kvar att göra. Zooma in och ut och kontrollera färdigställandet direkt i fält. Import/export format Importera kända punkter och utsättningsdata direkt till GPS och TPS via LEICA Geo Office. Exportera data från GPS, TPS eller LEICA Geo Office med standardformat eller användardefinierade formatmallar. System 1200 anpassas enkelt mot GIS-, CAD- och kartmjukvara. Specialapplikationer Om du behöver ett speciellt program för en unik applikation, är din investering i System 1200 säker. Nya applikationer kan skapas med GeoC++. Skriv enkelt dina egna program eller kontakta dit Leica-kontor som gör det åt dig.

6 LEICA RoadRunner Den kompletta lösningen för vägar och linjer RoadRunner är en ny, tilläggsapplikation för GPS1200 och TPS1200 med vilken utsättning och annan kontroll av alla typer av linjer möjliggörs. Till exempel: Motorvägar, järnvägar, oljeledningar, kanaler, flygplatser, körbanor, anläggningsarbeten mm. RoadRunner innehåller också mjukvara som konverterar data från många designmjukvaror, förbereder data på det sätt du jobbar och laddar GPS1200 och TPS1200. RoadRunner i fält Sätt ut och kontrollera med de designade element du använder Med RoadRunner kan du hantera alla kombinationer av geometriska element, från enkla raklinjer till olika typer av klotoidkombinationer. Alla arbetsuppgifter kan hanteras, inklusive: Raklinjer (Mittlinje) Skevning / Lutning (vägyta, kap/fyll) DTM utsättning och mycket mer Avancerar grafik förenklar ditt jobb Se din position relativt en tvärsektion, mittlinje och andra grafiskt valda element som du vill sätta ut eller kontrollera. Med den avancerade grafiken kan du se vad som gjorts och vad som ska göras. Ditt arbete blir snabbare och enklare med RoadRunner. Anpassa efter dina krav, arbeta enligt dina önskemål RoadRunner är enkelt att använda och mycket mångsidigt. Konfigurera och ställ det enligt egna önskemål. Använd det till alla typer av jobb, från enkelt till svårt. Definiera displayer med den information du behöver. Skapa logfiler, skärningsplottar och rapporter som du ska lämna ut. Spara dina arbetsinställningar redo att användas direkt. Intern designeditor Använd editeringen om du vill göra snabba förändringar i linje- eller stationsdata i fält, till exempel om du stöter på oväntade hinder. Använd editorn för att manuellt skapa linjer från ritningar vid mindre jobb eller vid mindre ändringar. Det är enkelt att anpassa med RoadRunner.

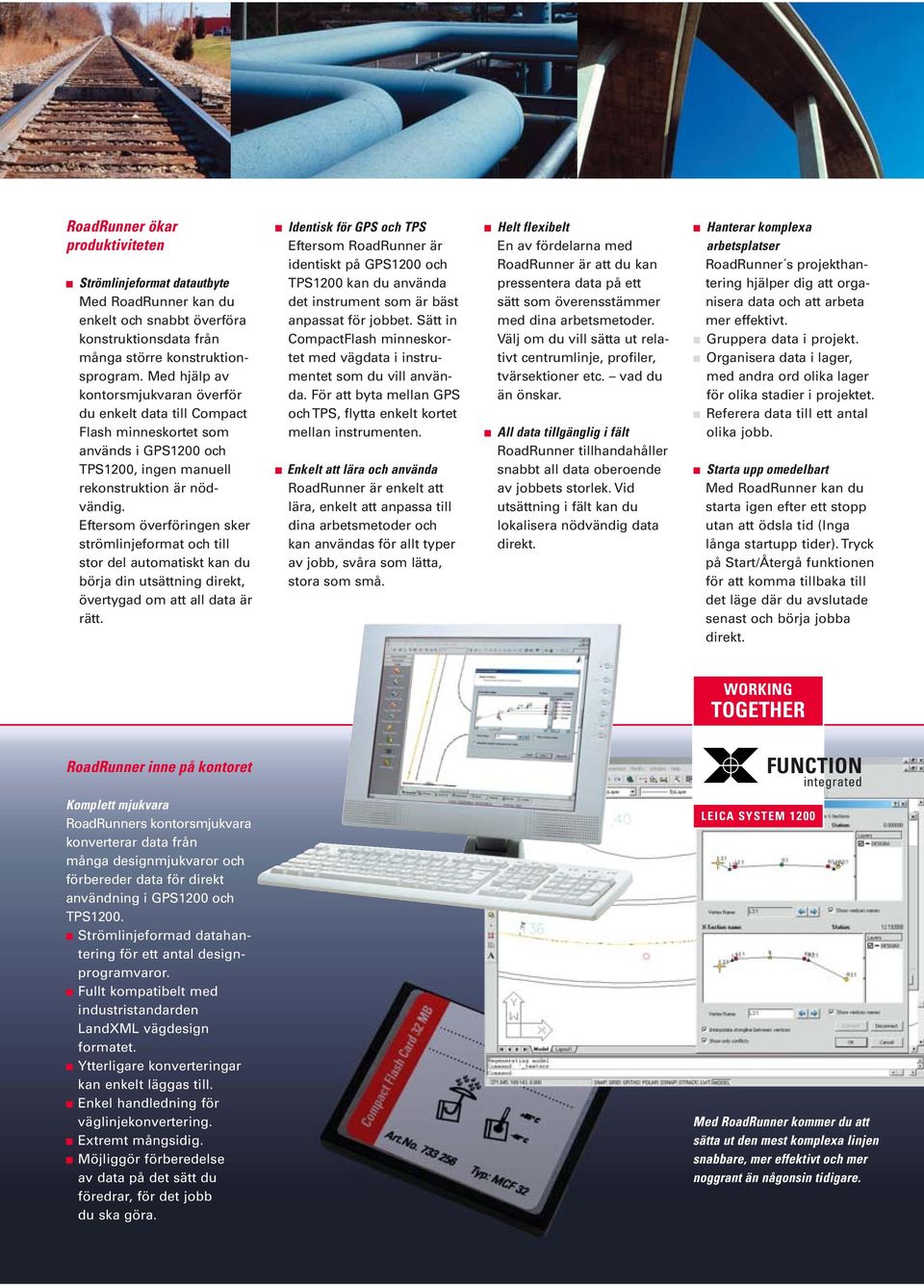

7 RoadRunner ökar produktiviteten Strömlinjeformat datautbyte Med RoadRunner kan du enkelt och snabbt överföra konstruktionsdata från många större konstruktionsprogram. Med hjälp av kontorsmjukvaran överför du enkelt data till Compact Flash minneskortet som används i GPS1200 och TPS1200, ingen manuell rekonstruktion är nödvändig. Eftersom överföringen sker strömlinjeformat och till stor del automatiskt kan du börja din utsättning direkt, övertygad om att all data är rätt. Identisk för GPS och TPS Eftersom RoadRunner är identiskt på GPS1200 och TPS1200 kan du använda det instrument som är bäst anpassat för jobbet. Sätt in CompactFlash minneskortet med vägdata i instrumentet som du vill använda. För att byta mellan GPS och TPS, flytta enkelt kortet mellan instrumenten. Enkelt att lära och använda RoadRunner är enkelt att lära, enkelt att anpassa till dina arbetsmetoder och kan användas för allt typer av jobb, svåra som lätta, stora som små. Helt flexibelt En av fördelarna med RoadRunner är att du kan pressentera data på ett sätt som överensstämmer med dina arbetsmetoder. Välj om du vill sätta ut relativt centrumlinje, profiler, tvärsektioner etc. vad du än önskar. All data tillgänglig i fält RoadRunner tillhandahåller snabbt all data oberoende av jobbets storlek. Vid utsättning i fält kan du lokalisera nödvändig data direkt. Hanterar komplexa arbetsplatser RoadRunner s projekthantering hjälper dig att organisera data och att arbeta mer effektivt. Gruppera data i projekt. Organisera data i lager, med andra ord olika lager för olika stadier i projektet. Referera data till ett antal olika jobb. Starta upp omedelbart Med RoadRunner kan du starta igen efter ett stopp utan att ödsla tid (Inga långa startupp tider). Tryck på Start/Återgå funktionen för att komma tillbaka till det läge där du avslutade senast och börja jobba direkt. WORKING RoadRunner inne på kontoret Komplett mjukvara RoadRunners kontorsmjukvara konverterar data från många designmjukvaror och förbereder data för direkt användning i GPS1200 och TPS1200. Strömlinjeformad datahantering för ett antal designprogramvaror. Fullt kompatibelt med industristandarden LandXML vägdesign formatet. Ytterligare konverteringar kan enkelt läggas till. Enkel handledning för väglinjekonvertering. Extremt mångsidig. Möjliggör förberedelse av data på det sätt du föredrar, för det jobb du ska göra. Med RoadRunner kommer du att sätta ut den mest komplexa linjen snabbare, mer effektivt och mer noggrant än någonsin tidigare.

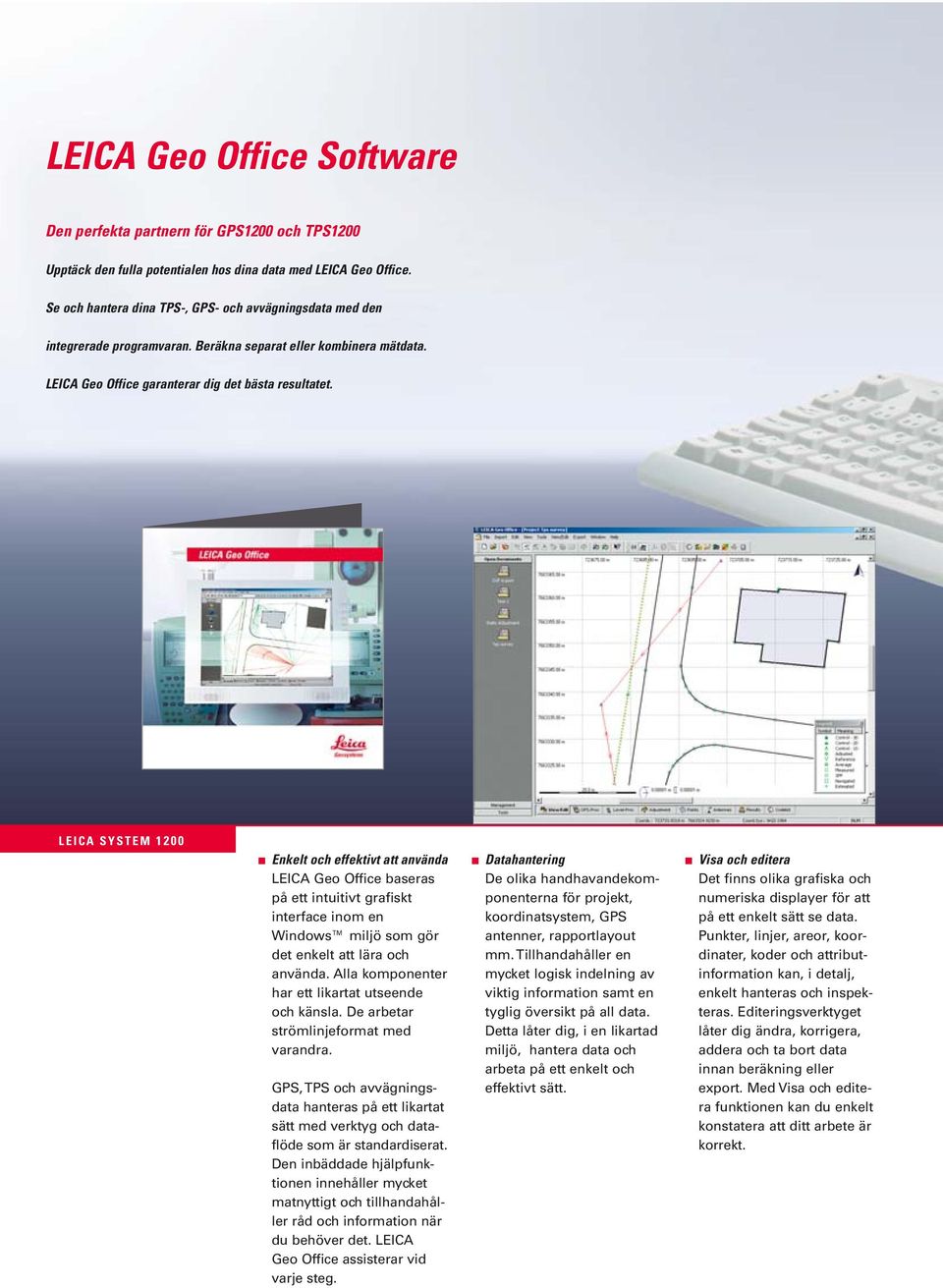

8 LEICA Geo Office Software Den perfekta partnern för GPS1200 och TPS1200 Upptäck den fulla potentialen hos dina data med LEICA Geo Office. Se och hantera dina TPS-, GPS- och avvägningsdata med den integrerade programvaran. Beräkna separat eller kombinera mätdata. LEICA Geo Office garanterar dig det bästa resultatet. Enkelt och effektivt att använda LEICA Geo Office baseras på ett intuitivt grafiskt interface inom en Windows miljö som gör det enkelt att lära och använda. Alla komponenter har ett likartat utseende och känsla. De arbetar strömlinjeformat med varandra. GPS, TPS och avvägningsdata hanteras på ett likartat sätt med verktyg och dataflöde som är standardiserat. Den inbäddade hjälpfunktionen innehåller mycket matnyttigt och tillhandahåller råd och information när du behöver det. LEICA Geo Office assisterar vid varje steg. Datahantering De olika handhavandekomponenterna för projekt, koordinatsystem, GPS antenner, rapportlayout mm. Tillhandahåller en mycket logisk indelning av viktig information samt en tyglig översikt på all data. Detta låter dig, i en likartad miljö, hantera data och arbeta på ett enkelt och effektivt sätt. Visa och editera Det finns olika grafiska och numeriska displayer för att på ett enkelt sätt se data. Punkter, linjer, areor, koordinater, koder och attributinformation kan, i detalj, enkelt hanteras och inspekteras. Editeringsverktyget låter dig ändra, korrigera, addera och ta bort data innan beräkning eller export. Med Visa och editera funktionen kan du enkelt konstatera att ditt arbete är korrekt.

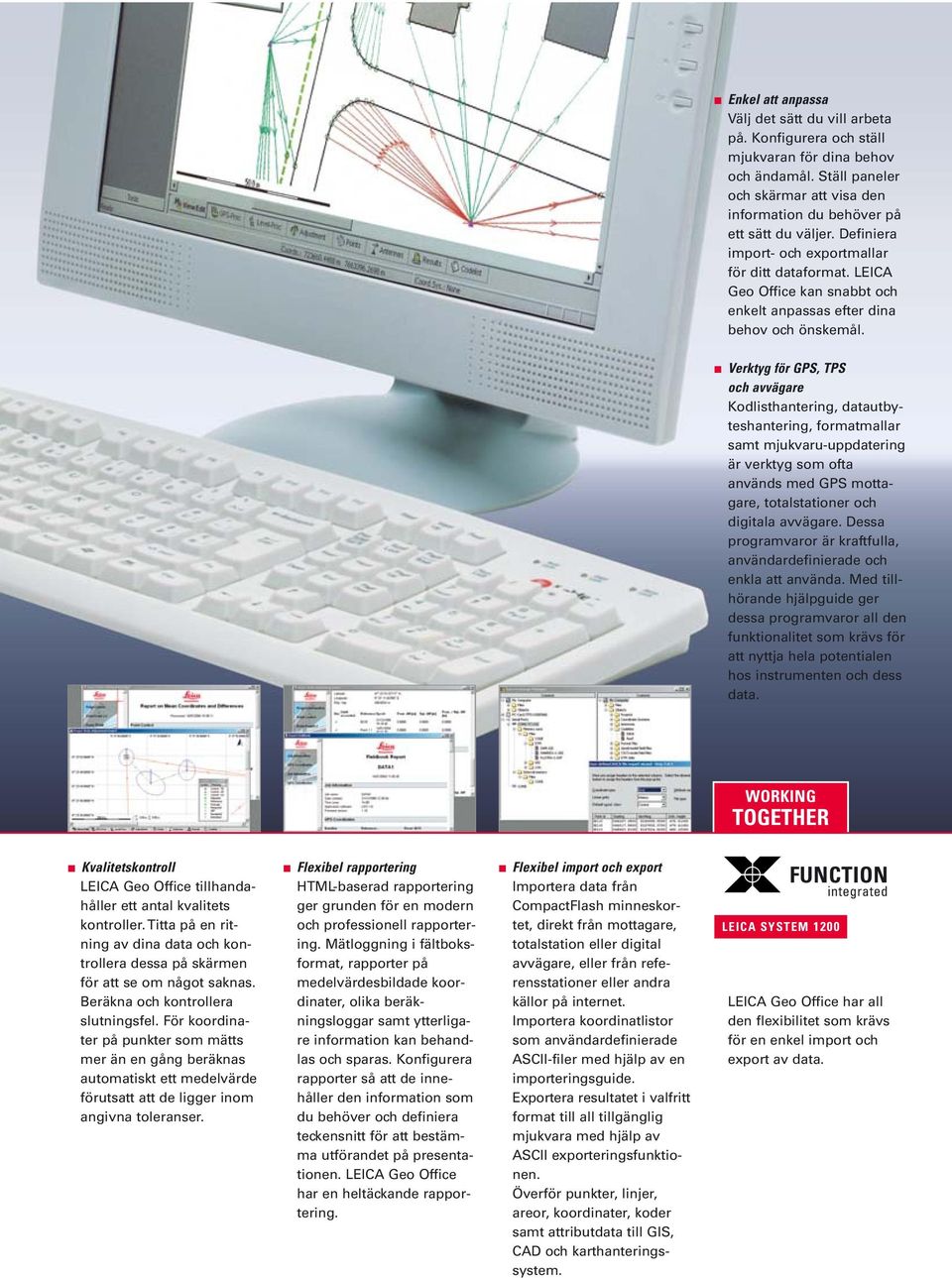

9 Enkel att anpassa Välj det sätt du vill arbeta på. Konfigurera och ställ mjukvaran för dina behov och ändamål. Ställ paneler och skärmar att visa den information du behöver på ett sätt du väljer. Definiera import- och exportmallar för ditt dataformat. LEICA Geo Office kan snabbt och enkelt anpassas efter dina behov och önskemål. Verktyg för GPS, TPS och avvägare Kodlisthantering, datautbyteshantering, formatmallar samt mjukvaru-uppdatering är verktyg som ofta används med GPS mottagare, totalstationer och digitala avvägare. Dessa programvaror är kraftfulla, användardefinierade och enkla att använda. Med tillhörande hjälpguide ger dessa programvaror all den funktionalitet som krävs för att nyttja hela potentialen hos instrumenten och dess data. WORKING Kvalitetskontroll LEICA Geo Office tillhandahåller ett antal kvalitets kontroller. Titta på en ritning av dina data och kontrollera dessa på skärmen för att se om något saknas. Beräkna och kontrollera slutningsfel. För koordinater på punkter som mätts mer än en gång beräknas automatiskt ett medelvärde förutsatt att de ligger inom angivna toleranser. Flexibel rapportering HTML-baserad rapportering ger grunden för en modern och professionell rapportering. Mätloggning i fältboksformat, rapporter på medelvärdesbildade koordinater, olika beräkningsloggar samt ytterligare information kan behandlas och sparas. Konfigurera rapporter så att de innehåller den information som du behöver och definiera teckensnitt för att bestämma utförandet på presentationen. LEICA Geo Office har en heltäckande rapportering. Flexibel import och export Importera data från CompactFlash minneskortet, direkt från mottagare, totalstation eller digital avvägare, eller från referensstationer eller andra källor på internet. Importera koordinatlistor som användardefinierade ASCII-filer med hjälp av en importeringsguide. Exportera resultatet i valfritt format till all tillgänglig mjukvara med hjälp av ASCII exporteringsfunktionen. Överför punkter, linjer, areor, koordinater, koder samt attributdata till GIS, CAD och karthanteringssystem. LEICA Geo Office har all den flexibilitet som krävs för en enkel import och export av data.

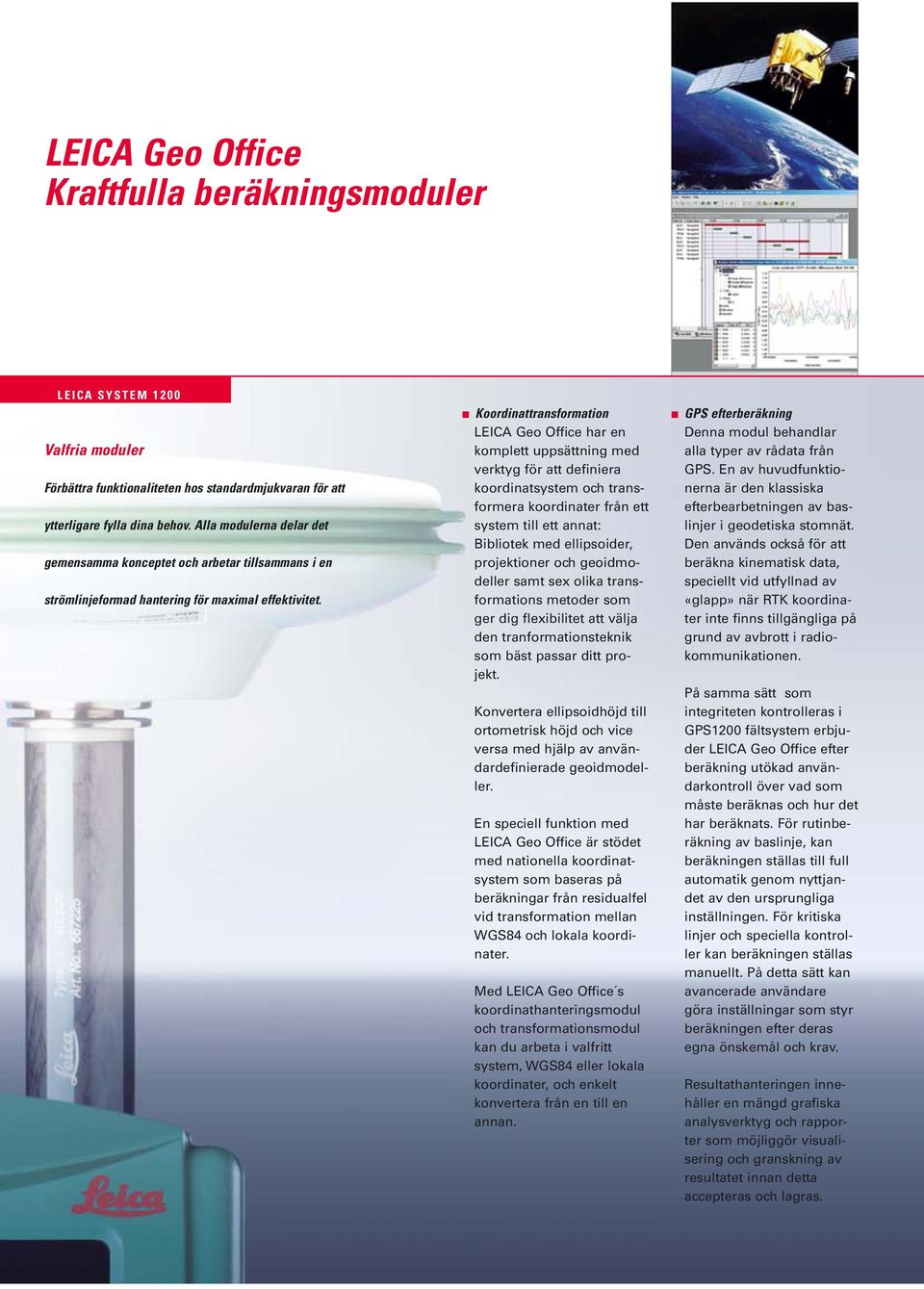

10 LEICA Geo Office Kraftfulla beräkningsmoduler Valfria moduler Förbättra funktionaliteten hos standardmjukvaran för att ytterligare fylla dina behov. Alla modulerna delar det gemensamma konceptet och arbetar tillsammans i en strömlinjeformad hantering för maximal effektivitet. Koordinattransformation LEICA Geo Office har en komplett uppsättning med verktyg för att definiera koordinatsystem och transformera koordinater från ett system till ett annat: Bibliotek med ellipsoider, projektioner och geoidmodeller samt sex olika transformations metoder som ger dig flexibilitet att välja den tranformationsteknik som bäst passar ditt projekt. Konvertera ellipsoidhöjd till ortometrisk höjd och vice versa med hjälp av användardefinierade geoidmodeller. En speciell funktion med LEICA Geo Office är stödet med nationella koordinatsystem som baseras på beräkningar från residualfel vid transformation mellan WGS84 och lokala koordinater. Med LEICA Geo Office s koordinathanteringsmodul och transformationsmodul kan du arbeta i valfritt system, WGS84 eller lokala koordinater, och enkelt konvertera från en till en annan. GPS efterberäkning Denna modul behandlar alla typer av rådata från GPS. En av huvudfunktionerna är den klassiska efterbearbetningen av baslinjer i geodetiska stomnät. Den används också för att beräkna kinematisk data, speciellt vid utfyllnad av «glapp» när RTK koordinater inte finns tillgängliga på grund av avbrott i radiokommunikationen. På samma sätt som integriteten kontrolleras i GPS1200 fältsystem erbjuder LEICA Geo Office efter beräkning utökad användarkontroll över vad som måste beräknas och hur det har beräknats. För rutinberäkning av baslinje, kan beräkningen ställas till full automatik genom nyttjandet av den ursprungliga inställningen. För kritiska linjer och speciella kontroller kan beräkningen ställas manuellt. På detta sätt kan avancerade användare göra inställningar som styr beräkningen efter deras egna önskemål och krav. Resultathanteringen innehåller en mängd grafiska analysverktyg och rapporter som möjliggör visualisering och granskning av resultatet innan detta accepteras och lagras.

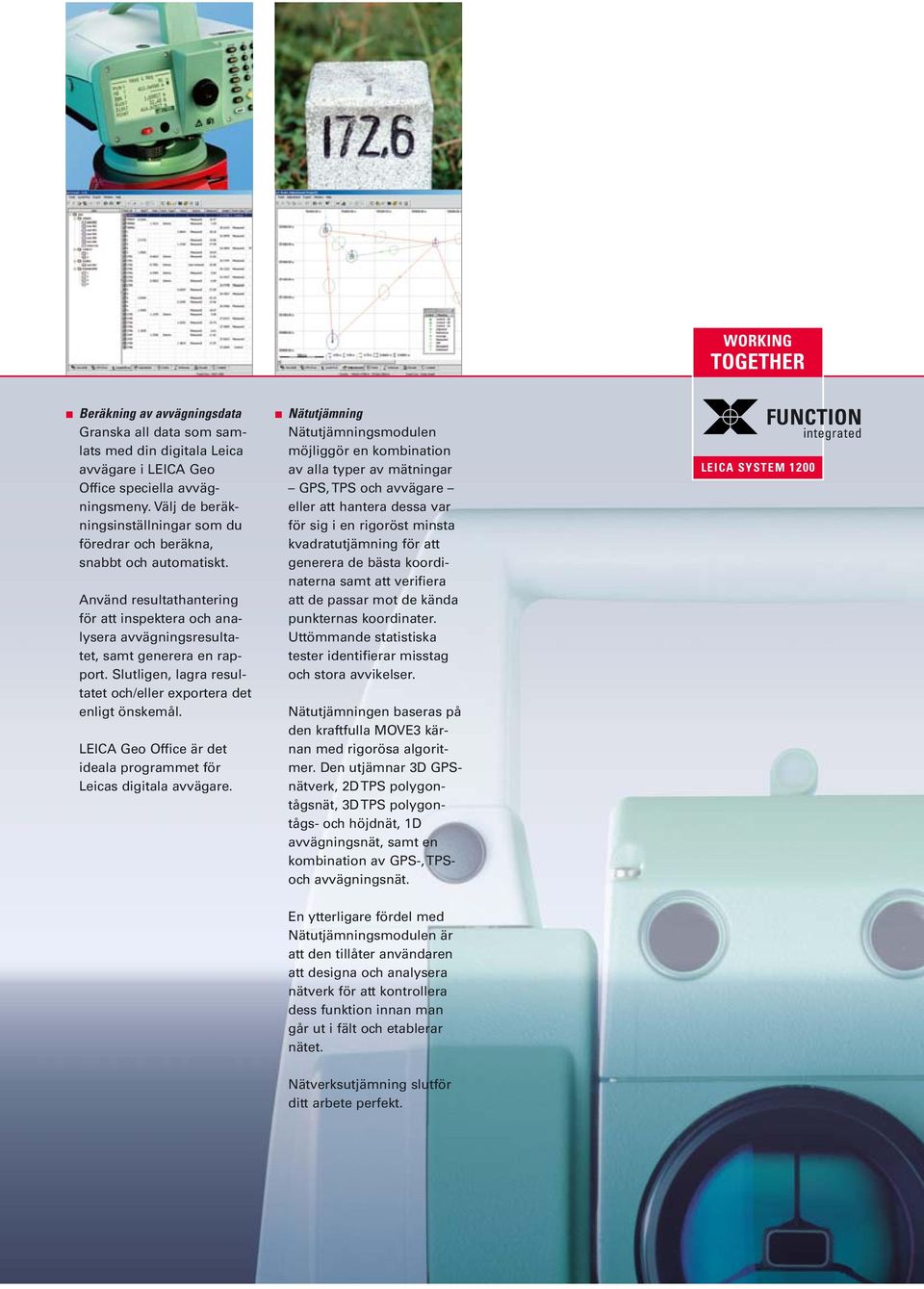

11 WORKING Beräkning av avvägningsdata Granska all data som samlats med din digitala Leica avvägare i LEICA Geo Office speciella avvägningsmeny. Välj de beräkningsinställningar som du föredrar och beräkna, snabbt och automatiskt. Använd resultathantering för att inspektera och analysera avvägningsresultatet, samt generera en rapport. Slutligen, lagra resultatet och/eller exportera det enligt önskemål. LEICA Geo Office är det ideala programmet för Leicas digitala avvägare. Nätutjämning Nätutjämningsmodulen möjliggör en kombination av alla typer av mätningar GPS, TPS och avvägare eller att hantera dessa var för sig i en rigoröst minsta kvadratutjämning för att generera de bästa koordinaterna samt att verifiera att de passar mot de kända punkternas koordinater. Uttömmande statistiska tester identifierar misstag och stora avvikelser. Nätutjämningen baseras på den kraftfulla MOVE3 kärnan med rigorösa algoritmer. Den utjämnar 3D GPSnätverk, 2D TPS polygontågsnät, 3D TPS polygontågs- och höjdnät, 1D avvägningsnät, samt en kombination av GPS-, TPSoch avvägningsnät. En ytterligare fördel med Nätutjämningsmodulen är att den tillåter användaren att designa och analysera nätverk för att kontrollera dess funktion innan man går ut i fält och etablerar nätet. Nätverksutjämning slutför ditt arbete perfekt.

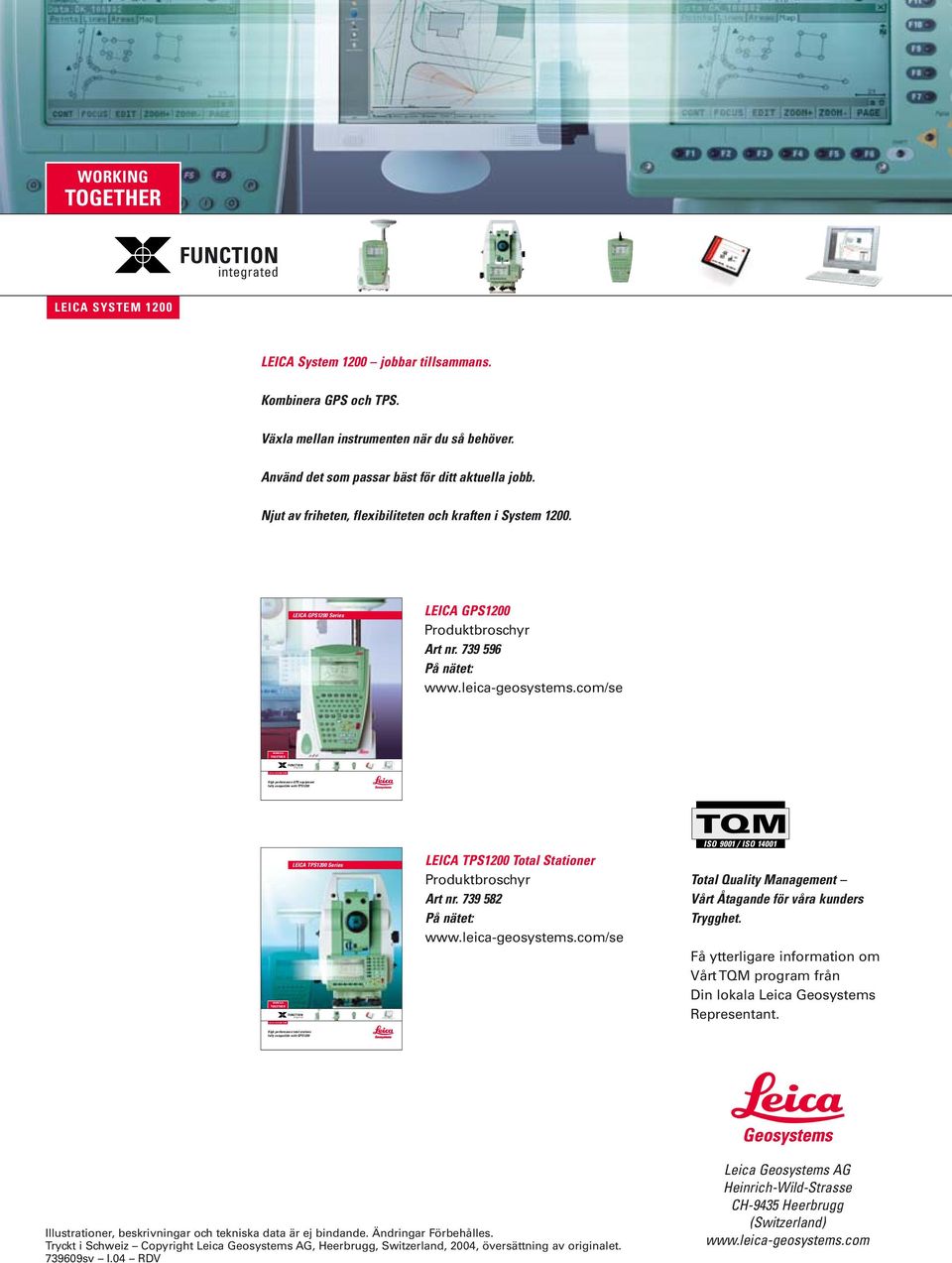

12 WORKING WORKING WORKING LEICA System 1200 jobbar tillsammans. Kombinera GPS och TPS. Växla mellan instrumenten när du så behöver. Använd det som passar bäst för ditt aktuella jobb. Njut av friheten, flexibiliteten och kraften i System LEICA GPS1200 Series LEICA GPS1200 Produktbroschyr Art nr På nätet: High performance GPS equipment fully compatible with TPS1200 LEICA TPS1200 Series LEICA TPS1200 Total Stationer Produktbroschyr Art nr På nätet: Total Quality Management Vårt Åtagande för våra kunders Trygghet. Få ytterligare information om Vårt TQM program från Din lokala Leica Geosystems Representant. High performance total stations fully compatible with GPS1200 Illustrationer, beskrivningar och tekniska data är ej bindande. Ändringar Förbehålles. Tryckt i Schweiz Copyright Leica Geosystems AG, Heerbrugg, Switzerland, 2004, översättning av originalet sv I.04 RDV Leica Geosystems AG Heinrich-Wild-Strasse CH-9435 Heerbrugg (Switzerland)
