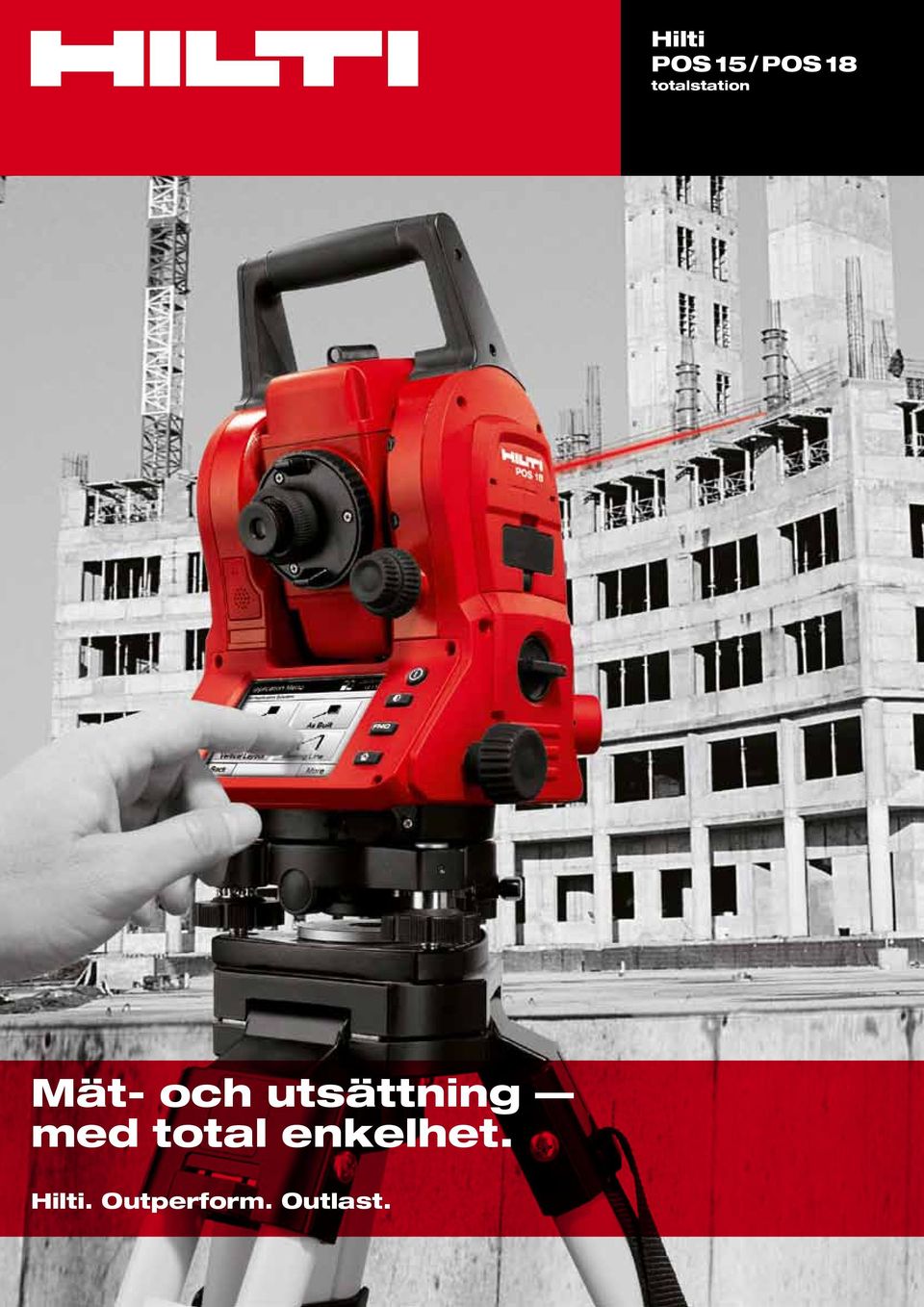

1 POS 15 / POS 18 totalstation Mät- och utsättning med total enkelhet. Hilti. Outperform. Outlast.

2 POS 15 / POS 18 totalstation Användningsområde Utsättning av punkter och nivåer för utgrävning och formning och fästpunkter på golv och tak Sätta ut fästpunkter i det vertikala planet på fasader och väggar Göra exakt mätning på offset och lutningar Överföra kontrollinjer och punkter genom flera våningsplan Kontrollera och anpassa konstruktion och formar Inmätning, areamätning och planering Fördelar Flexibilitet - spar tid och pengar genom att själv sätta ut punkter eftersom du inte behöver vänta på en utsättare Full kontroll på byggets mått och utsättningar. Välvda former och vinklar går snabbt och enkelt att sätta ut Noggrann - undvik den felmarginal som uppstår vid ritade linjer och uppsatta snören. Färre korrigeringar spar tid och pengar I fokus Mitt i prick. Totalstationen för det dagliga arbetet på byggarbetsplatsen. Hilti har utvecklat totalstationerna POS 15 och POS 18 speciellt för användare inom byggprojekt som på ett enkelt sätt vill ha full kontroll på byggarbetsplatsens alla mått. De funktioner som krävs för de dagliga arbetsuppgifterna så som utsättning av punkter och linjer för markarbete, formar och fundament, utsättning av pelare eller att ta ut punkter på ett plan eller fasader kan lätt göras genom en enkel tryckning på den tydliga displayen. Denna extremt lätthanterliga totalstationen leder dig genom dina mätuppgifter steg för steg genom en enkel knapptryckning. På det viset ger instrumentet dig avstånd, höjder, sluttningar, områden och vinklar när det behövs. Hilti ger total enkelhet för dig att komma åt dessa uppgifter. (Samtliga menyer i totalstationen och Profis Layout är på svenska.) Enkelt användargränssnitt - lättläst pekskärm med stora tecken och symboler, grafik som är lätt att följa, innovativ vägledning genom mätuppgifterna Planer lagras i verktyget - för unik möjlighet att direkt på skärmen välja utsättningspunkter från en CAD-ritning som importerats från en PC Ta ut och förläng baslinjer. Gör utsättning av brunnar och installationer. Utsättning av markarbete: Gör utsättning för markarbete från ett och samma ställe. Ta ut positioner för spik på profiler. Märka ut fästpunkter på fasader och kontrollera att ytorna är plana utan att använda sig av snören.

3 Inga avbrott Ett batteri arbetar medan det andra blir laddat. Överföra punkter och linjer över flera våningsplan, från ett och samma ställe. Kontrollera tillgängliga ytor och höjder, horisontellt och vertikalt t.ex. för byggnader och lyftkranar. Laserlodet hjälper dig att sätta upp instrumentet över en referenspunkt.

4 POS 15 / POS 18 totalstation Hela bygget på skärmen enklare kan det inte bli Horisontell utsättning Sätt ut linjer för formar utan att skifta kontrollinjer fram och tillbaka för att få ut hörnor. Vertikal utsättning Märk ut fastsättningspunkter på fasader och väggar direkt från marken utan att behöva använda måttband och snören. Ritningarna på skärmen Skifta data mellan totalstationen och PC:n. Med ritningarna på skärmen behöver du inte trycka in koordinater för utsättningen - markera bara dina punkter för utsättningen, totalstationen sköter sedan positioneringen. Sidlinjemätning Mäter säkerhetsavstånd, kranhöjd och avstånd mellan pelare för exakt passning av tvärbalkar. Tekniska data POS 15 POS 18 Kikare förstoring 30 x 30 x Skärm Färgdisplay / pekskärm Färgdisplay / pekskärm Vinkelnoggrannhet 5" (1,5 mgon), diametralt 3" (1 mgon), diametralt Kompensator Dubbelaxlig, vätska Dubbelaxlig, vätska Avståndsmätning (avstånd / noggrannhet) 350 m / ± 3 mm + 2 ppm 350 m / ± 3 mm + 2 ppm Laserklass 658nm, klass 3R 658nm, klass 3R Strömförsörjning (batterier) 2x Li-ion 3.8 V 2x Li-ion 3.8 V Drifttemperatur 20 C till 50 C 20 C till 50 C

5 POT 10 POL 10/15 Håll koll på linjer, vinklar och höjder! Teodolit POT 10 För att överföra baslinjer till profiler, sätta ut vinklar och lutningar. Digital display för exakt avläsning. Laserlod för snabb uppställning över en punkt. För korrekt mätning. Alltid överallt. Hilti erbjuder ett komplett produktsortiment av mätverktyg för enkel, vardaglig användning på byggarbetsplatsen, med support på plats. Avvägningsinstrument POL 10 och POL 15 För mätning, kontroll och överföring av höjder. Snabb och enkel att ställa upp och med skarpa linjer i hårkorset för noggrann avläsning. Totalstation: Utsättning och mätning - enklare har det aldrig varit. Rotation- och kombilaser: Avvägning räta linjer, sätta ut vinklar och lodning. Optiska avvägningsinstrument: Tar ut höjder - här och nu. Avståndsmätare: Snabba och enkla att använda. Detektorer: Lokaliserar föremål för säker och effektiv borrning. Tekniska data POT 10 POL10/POL15 Kikare förstoring 30 x 20 x /28 x Skärm Segmenterad digital display - Vinkelnoggrannhet 5" (1,5 mgon) single - Kompensator Singelaxlad, vätska Luftdämpning Avståndsmätning (avstånd / noggrannhet) Laserklass Strömförsörjning (batterier) 1x Li-ion 3.8 V - Drifttemperatur 20 C till 50 C 20 C till 50 C

6 POL/POT/ POS Totalstation, teodolit och avvägningsinstrument Beteckning Artikel-Nr. Totalstation POS 15 kit PROFIS Layout, stativ PUA 35, 2x Li-Ion batterier POA 80, nätdel POA 81, batteriladdare POA 82, reflektorstav POA,50 i verktygslåda Totalstation POS 18 kit PROFIS Layout, stativ PUA 35, 2x Li-Ion batterier POA 80, nätdel POA 81, batteriladdare POA 82, reflektorstav POA,50 i verktygslåda Teodolit POT 10 med batteri, nätadapter, batteriladdare och justeringsnyckel, i verktygslåda. Optisk avvägare POL 10 med lod, justerskruvar, bruksanvisning, i verktygslåda Optisk avvägare POL 15 med lod, justerskruvar, bruksanvisning, i verktygslåda Tillbehör Stativ PUA PC mjukvara Hilti PROFIS Layout Stativ PUA Programvarulås POA Datakabel POW Mätreflex POAW Reflektorstav POA Batteri POA 80 Li-ion 3,8V, 5200 mah Nätdel POA Batteriladdare POA Teleskopisk avvägningsstång PUA Stångriktare PUA Avvägningsplatta PUA Läs mer på Exceptionell service valet är ditt. FLEET MANAGEMENT Vi förenklar verktygshaneringen - så att du kan ägna dig åt din verksamhet. Exceptionell service under verktygets livstid. Ett unikt servicepaket för den som föredrar att äga sitt verktyg. Hilti. Outperform. Outlast. Hilti Svenska AB I Box 123 I Arlöv I T I F I Dok nr
