1 Leica TPS1200+ Series Totalstation med prestanda i topp

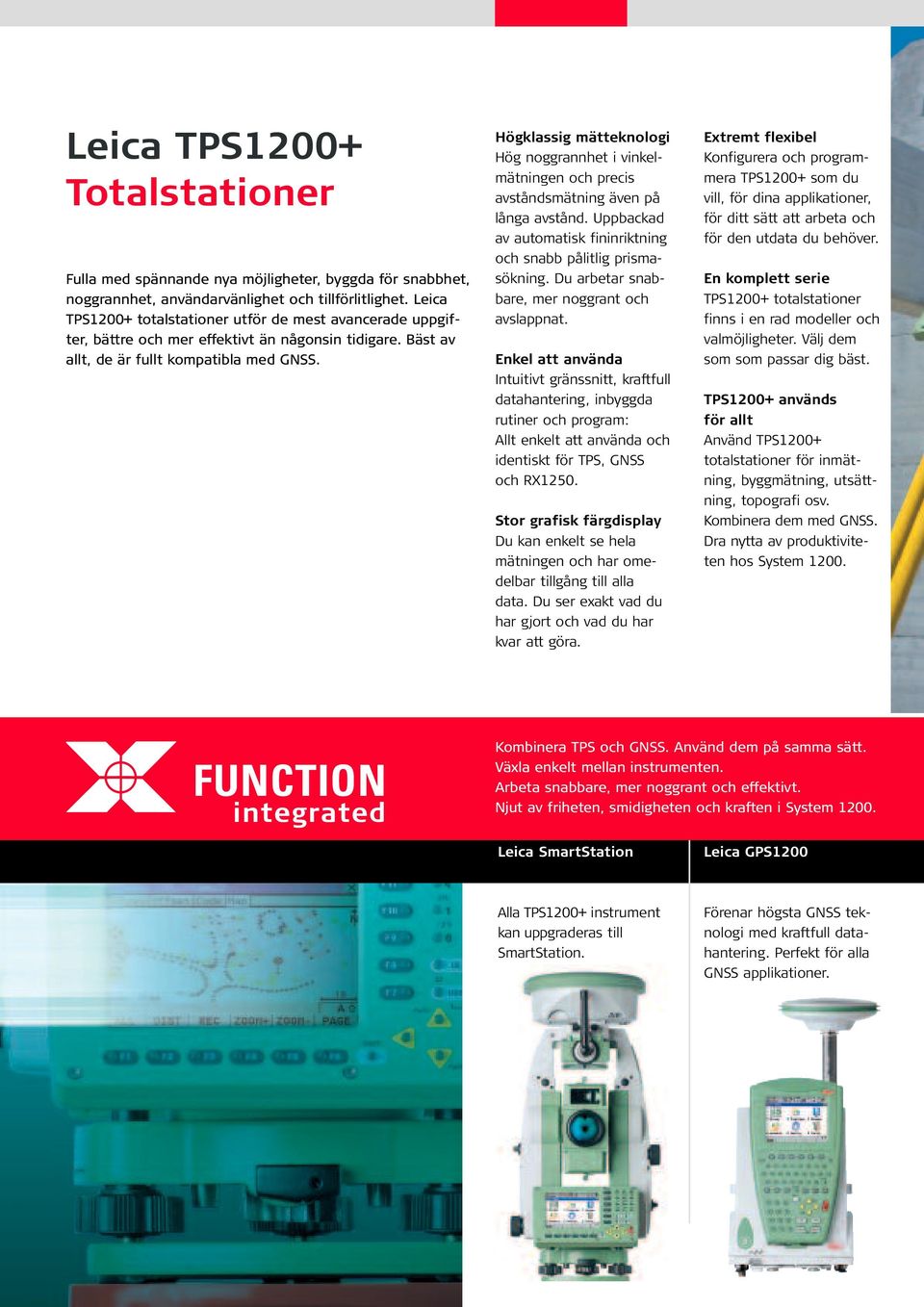

2 Leica TPS1200+ Totalstationer Fulla med spännande nya möjligheter, byggda för snabbhet, noggrannhet, användarvänlighet och tillförlitlighet. Leica TPS1200+ totalstationer utför de mest avancerade uppgifter, bättre och mer effektivt än någonsin tidigare. Bäst av allt, de är fullt kompatibla med GNSS. Högklassig mätteknologi Hög noggrannhet i vinkelmätningen och precis avståndsmätning även på långa avstånd. Uppbackad av automatisk fininriktning och snabb pålitlig prismasökning. Du arbetar snabbare, mer noggrant och avslappnat. Enkel att använda Intuitivt gränssnitt, kraftfull datahantering, inbyggda rutiner och program: Allt enkelt att använda och identiskt för TPS, GNSS och RX1250. Stor grafisk färgdisplay Du kan enkelt se hela mätningen och har omedelbar tillgång till alla data. Du ser exakt vad du har gjort och vad du har kvar att göra. Extremt flexibel Konfigurera och programmera TPS1200+ som du vill, för dina applikationer, för ditt sätt att arbeta och för den utdata du behöver. En komplett serie TPS1200+ totalstationer finns i en rad modeller och valmöjligheter. Välj dem som som passar dig bäst. TPS1200+ används för allt Använd TPS1200+ totalstationer för inmätning, byggmätning, utsättning, topografi osv. Kombinera dem med GNSS. Dra nytta av produktiviteten hos System FUNCTION integrated Kombinera TPS och GNSS. Använd dem på samma sätt. Växla enkelt mellan instrumenten. Arbeta snabbare, mer noggrant och effektivt. Njut av friheten, smidigheten och kraften i System Leica SmartStation Leica GPS1200 Alla TPS1200+ instrument kan uppgraderas till SmartStation. Förenar högsta GNSS teknologi med kraftfull datahantering. Perfekt för alla GNSS applikationer.

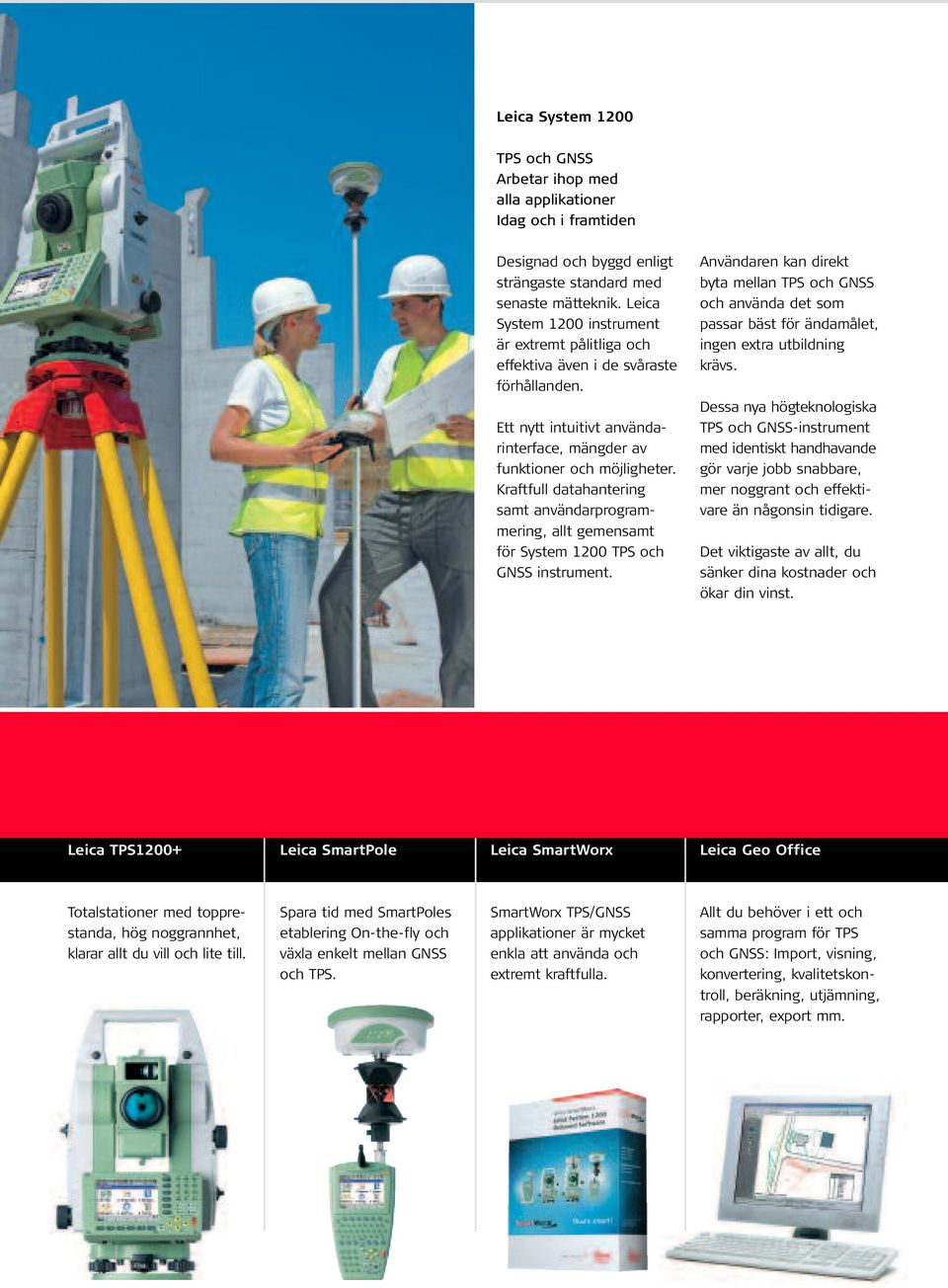

3 Leica System 1200 TPS och GNSS Arbetar ihop med alla applikationer Idag och i framtiden Designad och byggd enligt strängaste standard med senaste mätteknik. Leica System 1200 instrument är extremt pålitliga och effektiva även i de svåraste förhållanden. Ett nytt intuitivt användarinterface, mängder av funktioner och möjligheter. Kraftfull datahantering samt användarprogrammering, allt gemensamt för System 1200 TPS och GNSS instrument. Användaren kan direkt byta mellan TPS och GNSS och använda det som passar bäst för ändamålet, ingen extra utbildning krävs. Dessa nya högteknologiska TPS och GNSS-instrument med identiskt handhavande gör varje jobb snabbare, mer noggrant och effektivare än någonsin tidigare. Det viktigaste av allt, du sänker dina kostnader och ökar din vinst. Leica TPS1200+ Leica SmartPole Leica SmartWorx Leica Geo Office Totalstationer med topprestanda, hög noggrannhet, klarar allt du vill och lite till. Spara tid med SmartPoles etablering On-the-fly och växla enkelt mellan GNSS och TPS. SmartWorx TPS/GNSS applikationer är mycket enkla att använda och extremt kraftfulla. Allt du behöver i ett och samma program för TPS och GNSS: Import, visning, konvertering, kvalitetskontroll, beräkning, utjämning, rapporter, export mm.

4 Leica TPS1200+ Exceptionell prestanda och funktionalitet Snabb, precis avståndsmätning Koaxial EDM med hög noggrannhet och olika mätlägen, klarar 3 km mot ett standardprisma. Marknadens bästa teknologi för reflektorlös elektronisk längdmätning i kombination med räckvidd, noggrannhet, mättid och laserpunktstorlek. Räckvidd över 1000 meter med perfekt PinPoint-noggrannhet. Radiohandtag Överför data sekundsnabbt mellan TPS1200+ och fjärrstyrningen. Strömförsörjning med TPS1200+ interna batteri. Li-ion internbatteri Små, lätta Li-ionbatterier med hög kapacitet försörjer TPS1200+ timme efter timme. Bluetooth Wireless- Technology integrerad Trådlös överföring av data till handdatorer och mobiltelefoner. Högteknologisk vinkelmätning Kontinuerligt vinkelmätningssystem med hög noggrannhet. Välj mellan 1 till 5 sekunder. Ändlösa finskruvar För snabb bekväm hantering och exakt inriktning. Genomtänkt tangentbord Tydligt och logiskt alfanumeriskt tangentbord med användardefinierbara funktionstangenter. Pekskärm Ger direkt tillgång till alla funktioner utan att behöva använda tangentbordet. Laserlod Centrerar TPS1200+ snabbt, enkelt och exakt över en punkt.

5 Elektroniskt ledljus (EGL) Praktisk inriktningshjälp vid utsättning, hjälper dig att snabbt och noggrant positionera prismat i mätlinjen. 360 prisma Orientering inte nödvändig, inmätning och utsättning blir enklare och snabbare. Stort utbud av tillbehör Kan även användas för GPS1200 och annan Leica utrustning. Automatiskt prismalås (ATR) Automatisk fininriktning mot prismat. Ökar mäthastigheten och därmed produktiviteten. SnabbSök (PS) Snabbroterande laser hittar prismat och ATR punkter snabbt. Värdefull hjälp vid alla typer av jobb, perfekt vid mätning med fjärrstyrning. Högkvalitativ grafisk färgdisplay Marknadens bästa färgdisplay, tack vare perfekt skärpa och kontrast. Utmärkt grafik och lätt att lösa oavsett om det är skymning eller starkt solsken. SmartPole SmartAntenn, 360 prisma och RX1250 är perfekta för att hantera GNSS och TPS från samma kontrollenhet. Leica Geo Office Programvarupaket för TPS och GNSS med funktioner som import, visning, konvertering, kvalitetskontroll, beräkning, utjämning, rapporter, export mm. Fritt dataflöde CompactFlash minneskort Hög kapacitet, pålitlig datalagring. Idealisk för dataöverföring. Internminne Hög kapacitet, pålitligt internminne. Flera modeller och tillval TPS1200+ totalstationer finns i en rad standardmodeller och motoriserade modeller med spännande tillval. Betala bara för vad du behöver! RX1250 fjärrstyrning Fjärrstyr TPS1200+ via radiomodem och sköter Smart- Antennen på lodstaven via Bluetooth Wireless teknologi eller kabel. Hela GNSS- och TPS-mätningen kan skötas av en enda mätningstekniker. Li-ion internbatteri Små li-ion-batterier försörjer fjärrstyrning och integrerat radiomodem.

6 Leica TPS1200+ Extremt kraftfull Enkel att använda TPS1200+ är laddad med massor av finesser och funktioner för att tillgodose behovet hos olika användare, ändå är den enkel att använda. TPS1200+ med grafiskt gränssnitt är självinstruerade och guidar dig till det du behöver. Du kan använda standardinställningar eller, om du så föredrar, ställa in TPS1200+ så att display och datahantering fungerar enligt dina önskemål. När du använder TPS1200+ kommer du att märka att allt är väldigt enkelt att förstå. Ännu bättre, TPS1200+ och GPS1200 är fullt kompatibla med samma Compact-Flash kort, datahantering, display och tangentbord. Beroende på vilken typ av jobb du gör, kan du enkelt växla mellan TPS och GNSS och fortsätta jobba på exakt samma sätt. Grafik Kodning och planering Dataexport i valfritt format Ditt jobb visas med grafik. Zooma in för mer detaljer och zooma ut för hela mätningen. Använd pekskärmen eller tangentbordet för att lägga till punktoch objektdata. Du kan i fält snabbt kontrollera så att din mätning är korrekt och komplett. Definiera punkter, linjer och areor för att bygga upp en ritning i displayen allt eftersom du mäter. Du kan omedelbart se vad du gjort. Ange nödvändiga koder, attribut och information för export till din kontorsmjukvara. System 1200 har alla typer av verktyg och är oerhört flexibelt. Data kan exporteras direkt från TPS1200+ eller via Leica Geo Office till olika standardformat. Du kan enkelt skapa egendefinierade format för direkt överföring till valfri typ av beräknings-, kontors-, CAD- eller kartmjukvara. System 1200 kan lätt kommunicera med 3:e partsprogram.

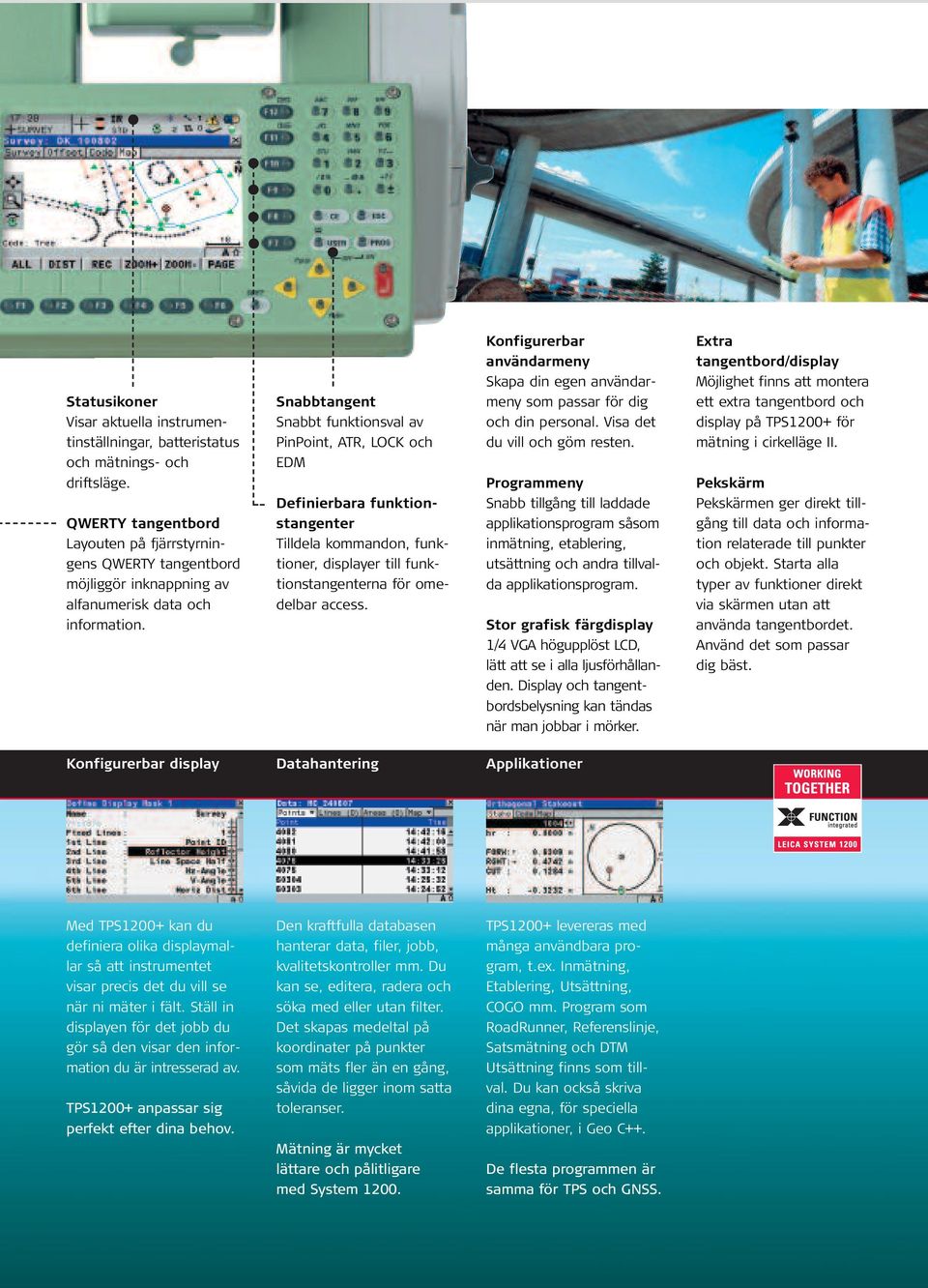

7 Statusikoner Visar aktuella instrumentinställningar, batteristatus och mätnings- och driftsläge. QWERTY tangentbord Layouten på fjärrstyrningens QWERTY tangentbord möjliggör inknappning av alfanumerisk data och information. Snabbtangent Snabbt funktionsval av PinPoint, ATR, LOCK och EDM Definierbara funktionstangenter Tilldela kommandon, funktioner, displayer till funktionstangenterna för omedelbar access. Konfigurerbar användarmeny Skapa din egen användarmeny som passar för dig och din personal. Visa det du vill och göm resten. Programmeny Snabb tillgång till laddade applikationsprogram såsom inmätning, etablering, utsättning och andra tillvalda applikationsprogram. Stor grafisk färgdisplay 1/4 VGA högupplöst LCD, lätt att se i alla ljusförhållanden. Display och tangentbordsbelysning kan tändas när man jobbar i mörker. Extra tangentbord/display Möjlighet finns att montera ett extra tangentbord och display på TPS1200+ för mätning i cirkelläge II. Pekskärm Pekskärmen ger direkt tillgång till data och information relaterade till punkter och objekt. Starta alla typer av funktioner direkt via skärmen utan att använda tangentbordet. Använd det som passar dig bäst. Konfigurerbar display Datahantering Applikationer Med TPS1200+ kan du definiera olika displaymallar så att instrumentet visar precis det du vill se när ni mäter i fält. Ställ in displayen för det jobb du gör så den visar den information du är intresserad av. TPS1200+ anpassar sig perfekt efter dina behov. Den kraftfulla databasen hanterar data, filer, jobb, kvalitetskontroller mm. Du kan se, editera, radera och söka med eller utan filter. Det skapas medeltal på koordinater på punkter som mäts fler än en gång, såvida de ligger inom satta toleranser. Mätning är mycket lättare och pålitligare med System TPS1200+ levereras med många användbara program, t.ex. Inmätning, Etablering, Utsättning, COGO mm. Program som RoadRunner, Referenslinje, Satsmätning och DTM Utsättning finns som tillval. Du kan också skriva dina egna, för speciella applikationer, i Geo C++. De flesta programmen är samma för TPS och GNSS.

8 Leica TPS1200+ Mätningsteknologi med hög precision Tidssparande mätningshjälp Vinkel- och längdmätning (IR) PinPoint reflektorlös EDM (RL) Automatiskt prismalås (ATR / LÅS) Högsta noggrannhet Längsta räckvidd TPS1200+s precisa vinkelmätningssystem avger kontinuerligt horisontella och vertikala cirkelavläsningar som automatiskt korrigeras av den centriska två-axliga kompensatorn för ev. instrumentlutning. Den koaxiala EDM:en använder en synlig röd laser som har olika mätlägen, den mäter mot prismor och reflextape. Räckvidden är utmärkt, 3 km mot standardprisma. Noggrannheten är suberb, 1 mm ppm för alla TPS1200+ instrument. Upplösningen är 0.1 mm. Extremt lång räckvidd med högsta noggrannhet PinPoint är ett idealiskt verktyg för att mäta hushörn, svåråtkomliga objekt, fasader, bergsytor, tak och väggar i byggnader. Egentligen till vad som helst där det är svårt att få upp ett prisma. PinPoints smala laser markerar punkten exakt med en liten röd mätpunkt. Mät med en knapptryckning direkt mot målet (inga komplicerade mätprogram krävs). Dessutom kan du göra mycket långa avståndsmätningar mot ett prisma med PinPoint. Mät punkter snabbt och exakt Med ATR behöver du bara rikta in grovt och mäta, TPS1200+ finriktar mot prismat och mäter, allt sker automatiskt. I LÅSläget följer TPS1200+ sedan reflektorns rörelser. Mätningar kan göras när som helst. Eftersom instrumentet beräknar rörelserna kontinuerligt är TPS1200+ snabbt redo igen efter tillfälliga störningar. Använd SnabbSök om längre avbrott skulle uppstå. Snabb, kontinuerlig noggrann vinkelmätning Valfri noggrannhetsklass mellan 1 till 5 sekunder. Ingen initialisering Två-axlig kompensator EDM med standard, snabb och trackinglägen Lång räckvidd, snabb mätning och hög noggrannhet Totalt pålitlig Tillval för alla TPS1200+ Två versioner: standard räckvidd R400, över 400 m, längsta räckvidd R1000, över 1000 m Mycket liten mätpunkt gör mätningen exakt Standard mätning och tracking Noggrannhet 2 mm + 2 ppm Motoriserad TPS1200+ med PinPoint, perfekt för fasadscanning Tillval för motoriserad TPS1200+ Eliminerar manuellt arbete Mycket snabba mätningar Hög repetiv noggrannhet. Arbetar med standardprismor, inga aktiva prismor nödvändiga

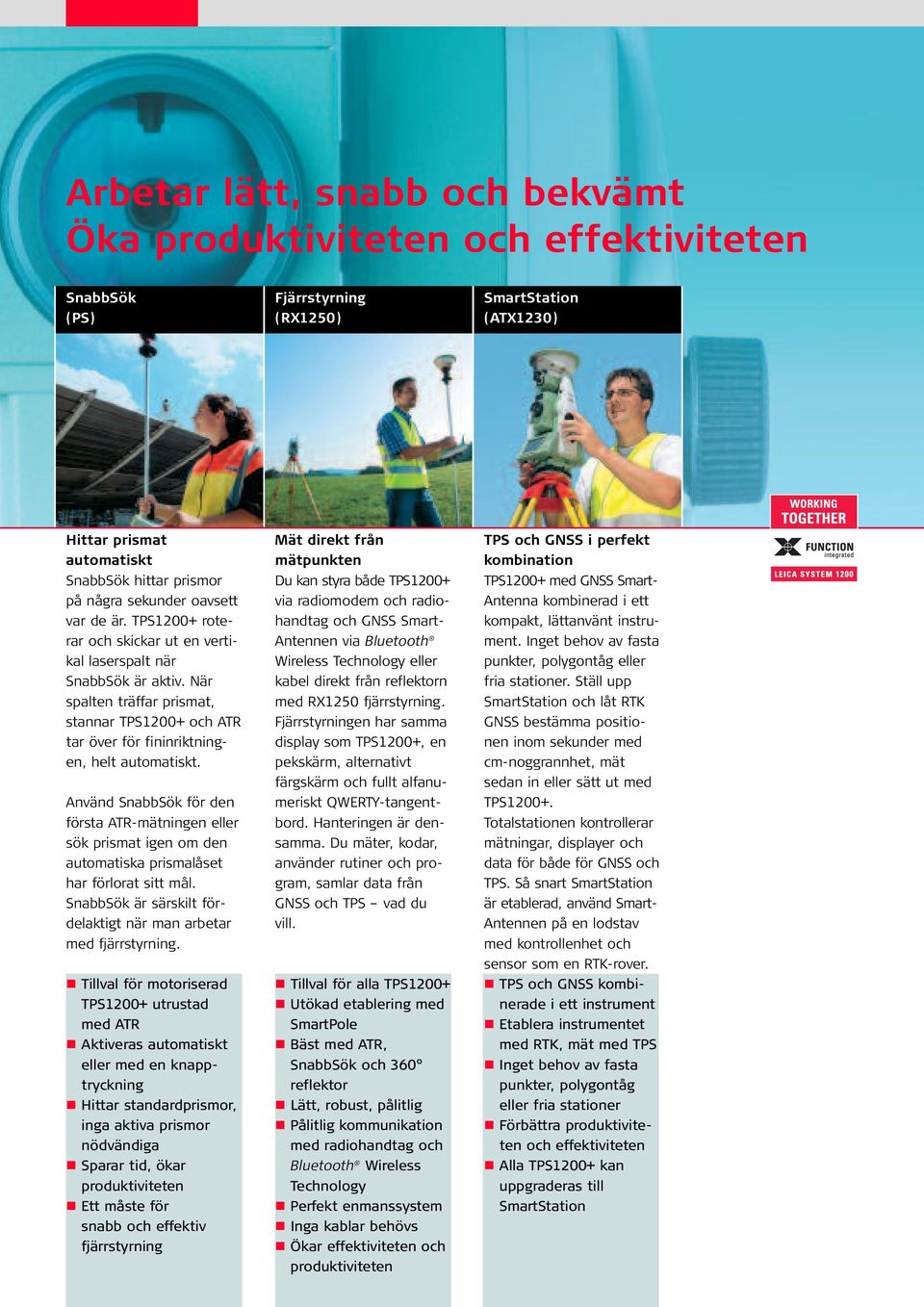

9 Arbetar lätt, snabb och bekvämt Öka produktiviteten och effektiviteten SnabbSök (PS) Fjärrstyrning (RX1250) SmartStation (ATX1230) Hittar prismat automatiskt SnabbSök hittar prismor på några sekunder oavsett var de är. TPS1200+ roterar och skickar ut en vertikal laserspalt när SnabbSök är aktiv. När spalten träffar prismat, stannar TPS1200+ och ATR tar över för fininriktningen, helt automatiskt. Använd SnabbSök för den första ATR-mätningen eller sök prismat igen om den automatiska prismalåset har förlorat sitt mål. SnabbSök är särskilt fördelaktigt när man arbetar med fjärrstyrning. Tillval för motoriserad TPS1200+ utrustad med ATR Aktiveras automatiskt eller med en knapptryckning Hittar standardprismor, inga aktiva prismor nödvändiga Sparar tid, ökar produktiviteten Ett måste för snabb och effektiv fjärrstyrning Mät direkt från mätpunkten Du kan styra både TPS1200+ via radiomodem och radiohandtag och GNSS Smart- Antennen via Bluetooth Wireless Technology eller kabel direkt från reflektorn med RX1250 fjärrstyrning. Fjärrstyrningen har samma display som TPS1200+, en pekskärm, alternativt färgskärm och fullt alfanumeriskt QWERTY-tangentbord. Hanteringen är densamma. Du mäter, kodar, använder rutiner och program, samlar data från GNSS och TPS vad du vill. Tillval för alla TPS1200+ Utökad etablering med SmartPole Bäst med ATR, SnabbSök och 360 reflektor Lätt, robust, pålitlig Pålitlig kommunikation med radiohandtag och Bluetooth Wireless Technology Perfekt enmanssystem Inga kablar behövs Ökar effektiviteten och produktiviteten TPS och GNSS i perfekt kombination TPS1200+ med GNSS Smart- Antenna kombinerad i ett kompakt, lättanvänt instrument. Inget behov av fasta punkter, polygontåg eller fria stationer. Ställ upp SmartStation och låt RTK GNSS bestämma positionen inom sekunder med cm-noggrannhet, mät sedan in eller sätt ut med TPS Totalstationen kontrollerar mätningar, displayer och data för både för GNSS och TPS. Så snart SmartStation är etablerad, använd Smart- Antennen på en lodstav med kontrollenhet och sensor som en RTK-rover. TPS och GNSS kombinerade i ett instrument Etablera instrumentet med RTK, mät med TPS Inget behov av fasta punkter, polygontåg eller fria stationer Förbättra produktiviteten och effektiviteten Alla TPS1200+ kan uppgraderas till SmartStation

10 Leica TPS1200+ Tekniska specifikationer och systemkännetecken Modeller och tillval TC TCR TCRM TCA TCP TCRA TCRP Längdmätning Avståndsmätning (IR) PinPoint reflektorlös längdmätning (RL) Motordrift Automatiskt prismalås (ATR) SnabbSök (PS) Elektroniskt ledljus (EGL) Fjärrstyrning / radiohandtag GUS74 Laserguide SmartStation (ATX1230 GG) = Standard = Tillval Längdmätning Typ Typ Typ Typ Noggrannhet Hz, V 1 (0.3 mgon) 2 (0.6 mgon) 3 (1 mgon) 5 (1.5 mgon) (standardavvikelse ISO ) Displayupplösning: 0.1 (0.1 mgon) 0.1 (0.1 mgon) 0.1 (0.1 mgon) 0.1 (0.1 mgon) Metod Absolut, kontinuerlig, diametral Kompensator Arbetsområde: 4 (0.07 gon) 4 (0.07 gon) 4 (0.07 gon) 4 (0.07 gon) Inställningsnoggrannhet: 0.5 (0.2 mgon) 0.5 (0.2 mgon) 1.0 (0.3 mgon) 1.5 (0.5 mgon) Metod: centrerad 2-axlig kompensator Längdmätning (IR) Räckvidd Rundprisma (GPR1): 3000 m (vid normala atmosfäriska förhållanden) 360 prisma (GRZ4): 1500 m Miniprisma, (GMP101): 1200 m Reflextape (60 mm x 60 mm) 250 m Kortaste mätavstånd: 1.5 m Noggrannhet / Mättid Standardläge: 1 mm ppm / typ. 2.4 s (standardavvikelse, ISO ) Snabbläge: 3 mm ppm / typ. 0.8 s Tracking: 3 mm ppm / typ. < 0.15 s Displayupplösning: 0.1 mm Metod Systemanalys (koaxial, synlig röd laser) PinPoint R400/R1000 reflektorlös längdmätning (RL) Räckvidd PinPoint R400: 400 m / 200m (Kodak Gray Card: 90 % reflekterande / 18 % reflekterande) (vid normala atmosfäriska förhållanden) PinPoint R1000: 1000m / 500m (Kodak Gray Card: 90 % reflekterande / 18 % reflekterande) Kortaste mätavstånd: 1.5 m Lång räckvidd mot rundprisma (GPR1): 1000 m 7500 m Noggrannhet / Mättid Reflektorlöst < 500 m: 2 mm + 2 ppm / typ. 3-6 s, max. 12 s (standardavvikelse, ISO ) Reflektorlöst > 500 m: 4 mm + 2 ppm / typ. 3-6 s, max. 12 s (skuggat objekt, mulet) Lång räckvidd: 5 mm + 2 ppm / typ. 2.5 s, max. 12 s Laserpunktens storlek Vid 20 m: ca. 7 mm x 14 mm Vid 100 m: ca. 12 mm x 40 mm Metod PinPoint R400/R1000: Systemanalys (koaxial, synlig röd laser) Motordrift Maximal hastighet Rotationshastighet: 45 / s

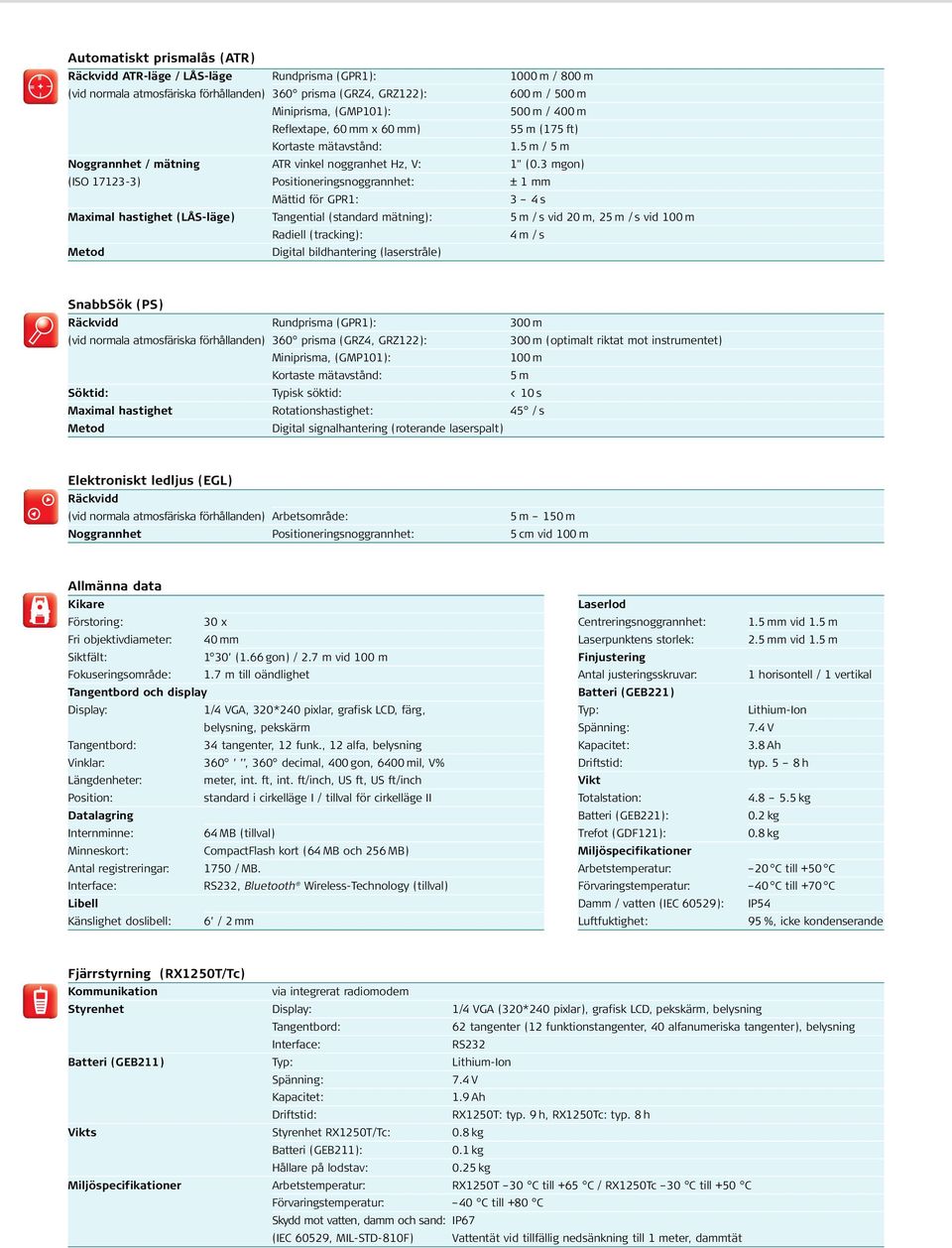

11 Automatiskt prismalås (ATR) Räckvidd ATR-läge / LÅS-läge Rundprisma (GPR1): 1000 m / 800 m (vid normala atmosfäriska förhållanden) 360 prisma (GRZ4, GRZ122): 600 m / 500 m Miniprisma, (GMP101): 500 m / 400 m Reflextape, 60 mm x 60 mm) 55 m (175 ft) Kortaste mätavstånd: 1.5 m / 5 m Noggrannhet / mätning ATR vinkel noggranhet Hz, V: 1" (0.3 mgon) (ISO ) Positioneringsnoggrannhet: ± 1 mm Mättid för GPR1: 3 4 s Maximal hastighet (LÅS-läge) Tangential (standard mätning): 5 m / s vid 20 m, 25 m / s vid 100 m Radiell (tracking): 4 m / s Metod Digital bildhantering (laserstråle) SnabbSök (PS) Räckvidd Rundprisma (GPR1): 300 m (vid normala atmosfäriska förhållanden) 360 prisma (GRZ4, GRZ122): 300 m (optimalt riktat mot instrumentet) Miniprisma, (GMP101): 100 m Kortaste mätavstånd: 5 m Söktid: Typisk söktid: < 10 s Maximal hastighet Rotationshastighet: 45 / s Metod Digital signalhantering (roterande laserspalt) Elektroniskt ledljus (EGL) Räckvidd (vid normala atmosfäriska förhållanden) Arbetsområde: 5 m 150 m Noggrannhet Positioneringsnoggrannhet: 5 cm vid 100 m Allmänna data Kikare Laserlod Förstoring: 30 x Centreringsnoggrannhet: 1.5 mm vid 1.5 m Fri objektivdiameter: 40 mm Laserpunktens storlek: 2.5 mm vid 1.5 m Siktfält: 1 30 (1.66 gon) / 2.7 m vid 100 m Finjustering Fokuseringsområde: 1.7 m till oändlighet Antal justeringsskruvar: 1 horisontell / 1 vertikal Tangentbord och display Batteri (GEB221) Display: 1/4 VGA, 320*240 pixlar, grafisk LCD, färg, Typ: Lithium-Ion belysning, pekskärm Spänning: 7.4 V Tangentbord: 34 tangenter, 12 funk., 12 alfa, belysning Kapacitet: 3.8 Ah Vinklar: 360, 360 decimal, 400 gon, 6400 mil, V% Driftstid: typ. 5 8 h Längdenheter: meter, int. ft, int. ft/inch, US ft, US ft/inch Vikt Position: standard i cirkelläge I / tillval för cirkelläge II Totalstation: kg Datalagring Batteri (GEB221): 0.2 kg Internminne: 64 MB (tillval) Trefot (GDF121): 0.8 kg Minneskort: CompactFlash kort (64 MB och 256 MB) Miljöspecifikationer Antal registreringar: 1750 / MB. Arbetstemperatur: 20 C till +50 C Interface: RS232, Bluetooth Wireless-Technology (tillval) Förvaringstemperatur: 40 C till +70 C Libell Damm / vatten (IEC 60529): IP54 Känslighet doslibell: 6 / 2 mm Luftfuktighet: 95 %, icke kondenserande Fjärrstyrning (RX1250T/Tc) Kommunikation via integrerat radiomodem Styrenhet Display: 1/4 VGA (320*240 pixlar), grafisk LCD, pekskärm, belysning Tangentbord: 62 tangenter (12 funktionstangenter, 40 alfanumeriska tangenter), belysning Interface: RS232 Batteri (GEB211) Typ: Lithium-Ion Spänning: 7.4 V Kapacitet: 1.9 Ah Driftstid: RX1250T: typ. 9 h, RX1250Tc: typ. 8 h Vikts Styrenhet RX1250T/Tc: 0.8 kg Batteri (GEB211): 0.1 kg Hållare på lodstav: 0.25 kg Miljöspecifikationer Arbetstemperatur: RX1250T 30 C till +65 C / RX1250Tc 30 C till +50 C Förvaringstemperatur: 40 C till +80 C Skydd mot vatten, damm och sand: IP67 (IEC 60529, MIL-STD-810F) Vattentät vid tillfällig nedsänkning till 1 meter, dammtät

12 Antingen du vill mäta in en fastighet eller en byggplats, en fasad eller inomhus för att skapa konstruktionsplan eller göra exakta mätningar på broar eller tunnlar Leica Geosystems inmätningsinstrument har den rätta lösningen för alla typer av mätningar. System 1200 Series instrumenten och mjukvaran är designade för att klara dagliga utmaningar inom modern geodesi. Alla har de utmärkta, enkla och användarvänliga gränssnitt. Den lättlästa menystrukturen, enkla och klara funktioner samt högteknologisk perfektion passar till GNSS och TPS-applikationer i fält. Om du vill utnyttja fördelarna i båda teknologierna i kombination eller var för sig - flexibiliteten i Leica Geosystems instrument är pålitlig och garanterar produktiv mätning. When it has to be right. Illustrationer, beskrivningar och tekniska specifikationer är icke bindande och kan ändras vid behov. Tryckt i Schweiz - Copyright Leica Geosystems AG, Heerbrugg, Schweiz sv XI.07 RDV Total Quality Management Vårt åtagande för våra kunders trygghet. Fråga Leica Geosystems efter mer information om vårt TQM program. Längdmätare (PinPoint R400/R1000): Laserklass 3R i enlighet med IEC resp. EN Leica SmartPole Produktbroschyr Leica SmartStation Produktbroschyr Leica GPS1200 Produktbroschyr Leica System 1200 Software Produktbroschyr Leica GRX1200 Produktbroschyr Laserlod: Laserklass 2 i enlighet med IEC resp. EN Längdmätare (IR) ATR och SnabbSök: Laserklass 1 i enlighet med IEC resp. EN Bluetooth varumärke och logotype ägs av Bluetooth SIG, Inc. och all användning av dessa märken inom Leica Geosystems AG äger rum under licens. Andra varumärken och varumärken tillhör respektive ägare. Leica Geosystems AG Heerbrugg, Schweiz
