Leica SmartStation Total station med integrerad GPS

Transkript

1 Leica SmartStation Total station med integrerad GPS

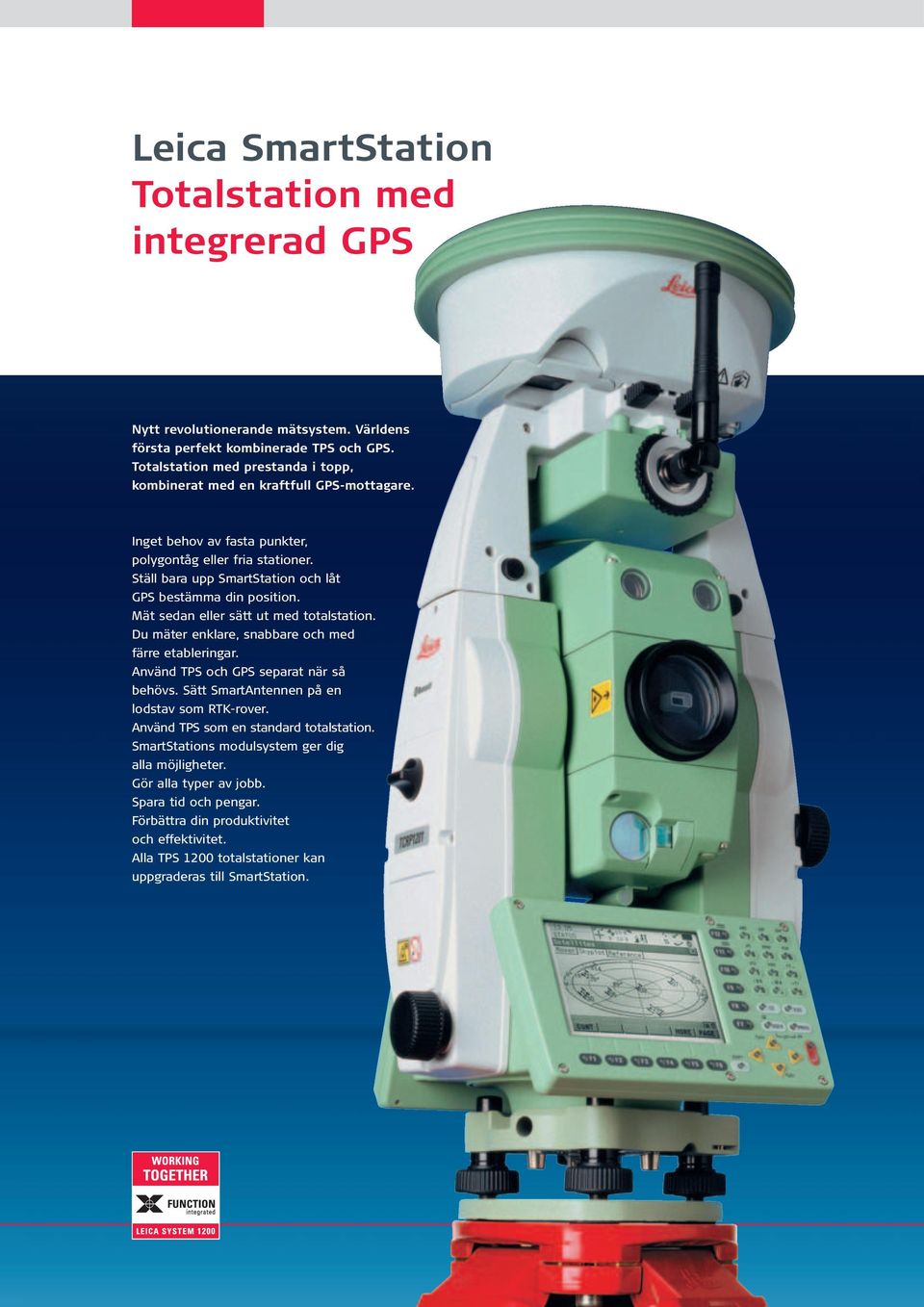

2 Leica SmartStation Totalstation med integrerad GPS Nytt revolutionerande mätsystem. Världens första perfekt kombinerade TPS och GPS. Totalstation med prestanda i topp, kombinerat med en kraftfull GPS-mottagare. Inget behov av fasta punkter, polygontåg eller fria stationer. Ställ bara upp SmartStation och låt GPS bestämma din position. Mät sedan eller sätt ut med totalstation. Du mäter enklare, snabbare och med färre etableringar. Använd TPS och GPS separat när så behövs. Sätt SmartAntennen på en lodstav som RTK-rover. Använd TPS som en standard totalstation. SmartStations modulsystem ger dig alla möjligheter. Gör alla typer av jobb. Spara tid och pengar. Förbättra din produktivitet och effektivitet. Alla TPS 1200 totalstationer kan uppgraderas till SmartStation.

3 Otroligt mångsidig Använd den som det passar just dig SmartStation ger positionen med ett tangenttryck Med SmartStation behöver du inte oroa dig för fasta punkter, polygontåg eller fria stationer. Ställ upp där det passar bäst, peka på GPS symbolen och låt SmartAntennen göra resten. RTK bestämmer positionen med cm-noggrannhet på några sekunder upp till 50 km från referensstationen. Med SmartStation är du startklar på kortast möjliga tid, etablera med GPS och fortsätt mätningen med totalstationen. GPS helt integrerad I totalstationen Tack vare att hela mjukvaran finns i totalstationen, kan all hantering av TPS och GPS skötas från TPS tangentbord. All data lagras i samma databas på samma CompactFlash-kort. Alla mätningar och informationer visas på TPS display. Det inbyggda TPS-batteriet försörjer GPS SmartAntenn och kommunikationsenheten. Alla komponenter kombineras perfekt. Allt är integrerat i en kompakt enhet inget behov av kablar, externbatteri, fältdator etc. Använd som SmartStation eller som totalstation och RTK-rover Med SmartStations moduluppbyggnad kan du använda utrustningen som du vill. Använd SmartStation när inga fasta punkter finns. När så SmartStation är positionerad, ta av SmartAntennen, sätt den på en lodstav och tillsammans med RX1210 kontrollenhet och GTX1230 sensor bildar den en fullt flygfärdig RTK-rover. Du är helt flexibel med SmartStation.

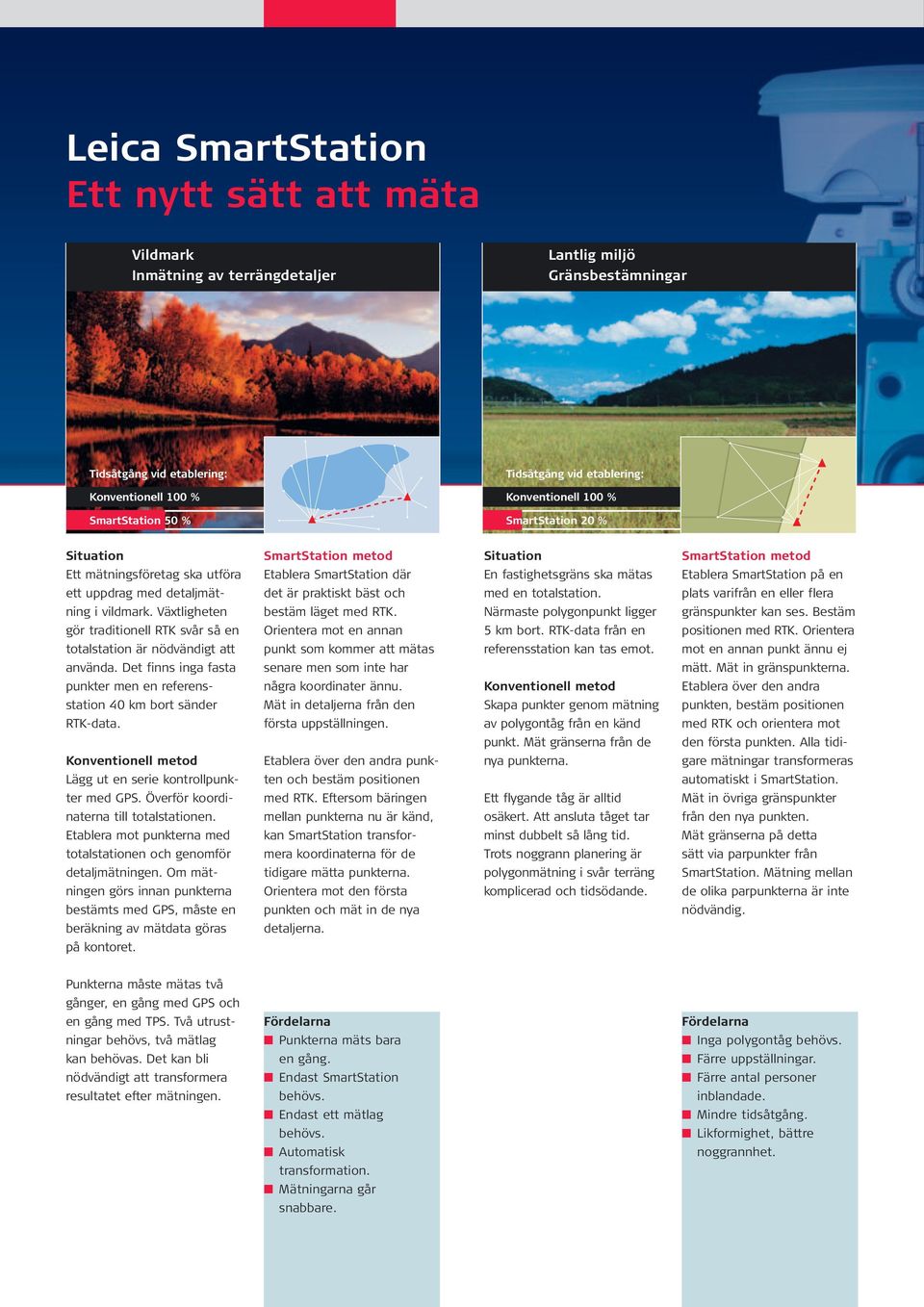

4 Leica SmartStation Ett nytt sätt att mäta Vildmark Inmätning av terrängdetaljer Lantlig miljö Gränsbestämningar Tidsåtgång vid etablering: Konventionell 100 % SmartStation 50 % Tidsåtgång vid etablering: Konventionell 100 % SmartStation 20 % Situation Ett mätningsföretag ska utföra ett uppdrag med detaljmätning i vildmark. Växtligheten gör traditionell RTK svår så en totalstation är nödvändigt att använda. Det finns inga fasta punkter men en referensstation 40 km bort sänder RTK-data. Konventionell metod Lägg ut en serie kontrollpunkter med GPS. Överför koordinaterna till totalstationen. Etablera mot punkterna med totalstationen och genomför detaljmätningen. Om mätningen görs innan punkterna bestämts med GPS, måste en beräkning av mätdata göras på kontoret. SmartStation metod Etablera SmartStation där det är praktiskt bäst och bestäm läget med RTK. Orientera mot en annan punkt som kommer att mätas senare men som inte har några koordinater ännu. Mät in detaljerna från den första uppställningen. Etablera över den andra punkten och bestäm positionen med RTK. Eftersom bäringen mellan punkterna nu är känd, kan SmartStation transformera koordinaterna för de tidigare mätta punkterna. Orientera mot den första punkten och mät in de nya detaljerna. Situation En fastighetsgräns ska mätas med en totalstation. Närmaste polygonpunkt ligger 5 km bort. RTK-data från en referensstation kan tas emot. Konventionell metod Skapa punkter genom mätning av polygontåg från en känd punkt. Mät gränserna från de nya punkterna. Ett flygande tåg är alltid osäkert. Att ansluta tåget tar minst dubbelt så lång tid. Trots noggrann planering är polygonmätning i svår terräng komplicerad och tidsödande. SmartStation metod Etablera SmartStation på en plats varifrån en eller flera gränspunkter kan ses. Bestäm positionen med RTK. Orientera mot en annan punkt ännu ej mätt. Mät in gränspunkterna. Etablera över den andra punkten, bestäm positionen med RTK och orientera mot den första punkten. Alla tidigare mätningar transformeras automatiskt i SmartStation. Mät in övriga gränspunkter från den nya punkten. Mät gränserna på detta sätt via parpunkter från SmartStation. Mätning mellan de olika parpunkterna är inte nödvändig. Punkterna måste mätas två gånger, en gång med GPS och en gång med TPS. Två utrustningar behövs, två mätlag kan behövas. Det kan bli nödvändigt att transformera resultatet efter mätningen. Fördelarna Punkterna mäts bara en gång. Endast SmartStation behövs. Endast ett mätlag behövs. Automatisk transformation. Mätningarna går snabbare. Fördelarna Inga polygontåg behövs. Färre uppställningar. Färre antal personer inblandade. Mindre tidsåtgång. Likformighet, bättre noggrannhet.

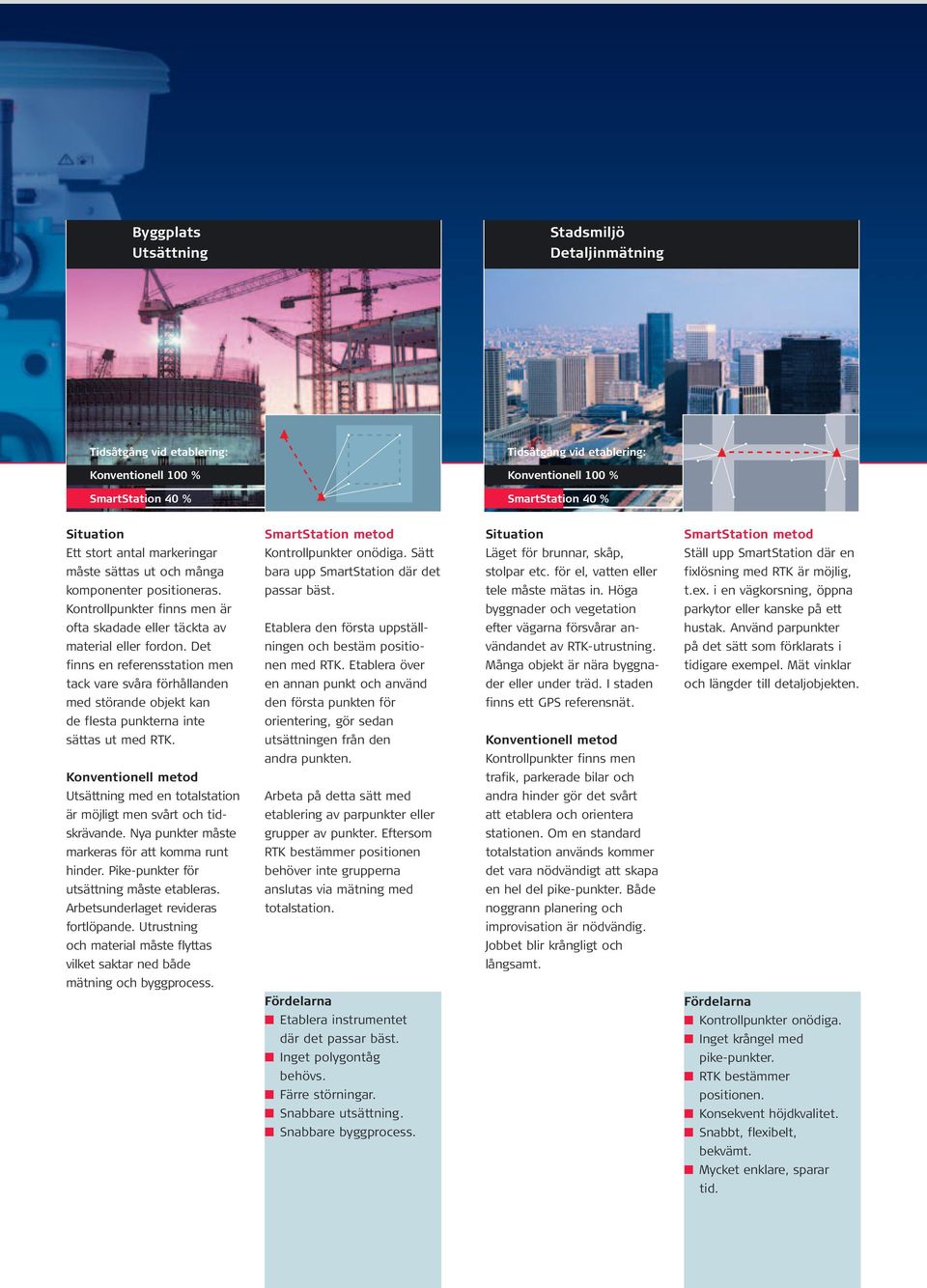

5 Byggplats Utsättning Stadsmiljö Detaljinmätning Tidsåtgång vid etablering: Tidsåtgång vid etablering: Konventionell 100 % Konventionell 100 % SmartStation 40 % SmartStation 40 % Situation Ett stort antal markeringar måste sättas ut och många komponenter positioneras. Kontrollpunkter finns men är ofta skadade eller täckta av material eller fordon. Det finns en referensstation men tack vare svåra förhållanden med störande objekt kan de flesta punkterna inte sättas ut med RTK. Konventionell metod Utsättning med en totalstation är möjligt men svårt och tidskrävande. Nya punkter måste markeras för att komma runt hinder. Pike-punkter för utsättning måste etableras. Arbetsunderlaget revideras fortlöpande. Utrustning och material måste flyttas vilket saktar ned både mätning och byggprocess. SmartStation metod Kontrollpunkter onödiga. Sätt bara upp SmartStation där det passar bäst. Etablera den första uppställningen och bestäm positionen med RTK. Etablera över en annan punkt och använd den första punkten för orientering, gör sedan utsättningen från den andra punkten. Arbeta på detta sätt med etablering av parpunkter eller grupper av punkter. Eftersom RTK bestämmer positionen behöver inte grupperna anslutas via mätning med totalstation. Fördelarna Etablera instrumentet där det passar bäst. Inget polygontåg behövs. Färre störningar. Snabbare utsättning. Snabbare byggprocess. Situation Läget för brunnar, skåp, stolpar etc. för el, vatten eller tele måste mätas in. Höga byggnader och vegetation efter vägarna försvårar användandet av RTK-utrustning. Många objekt är nära byggnader eller under träd. I staden finns ett GPS referensnät. Konventionell metod Kontrollpunkter finns men trafik, parkerade bilar och andra hinder gör det svårt att etablera och orientera stationen. Om en standard totalstation används kommer det vara nödvändigt att skapa en hel del pike-punkter. Både noggrann planering och improvisation är nödvändig. Jobbet blir krångligt och långsamt. SmartStation metod Ställ upp SmartStation där en fixlösning med RTK är möjlig, t.ex. i en vägkorsning, öppna parkytor eller kanske på ett hustak. Använd parpunkter på det sätt som förklarats i tidigare exempel. Mät vinklar och längder till detaljobjekten. Fördelarna Kontrollpunkter onödiga. Inget krångel med pike-punkter. RTK bestämmer positionen. Konsekvent höjdkvalitet. Snabbt, flexibelt, bekvämt. Mycket enklare, sparar tid.

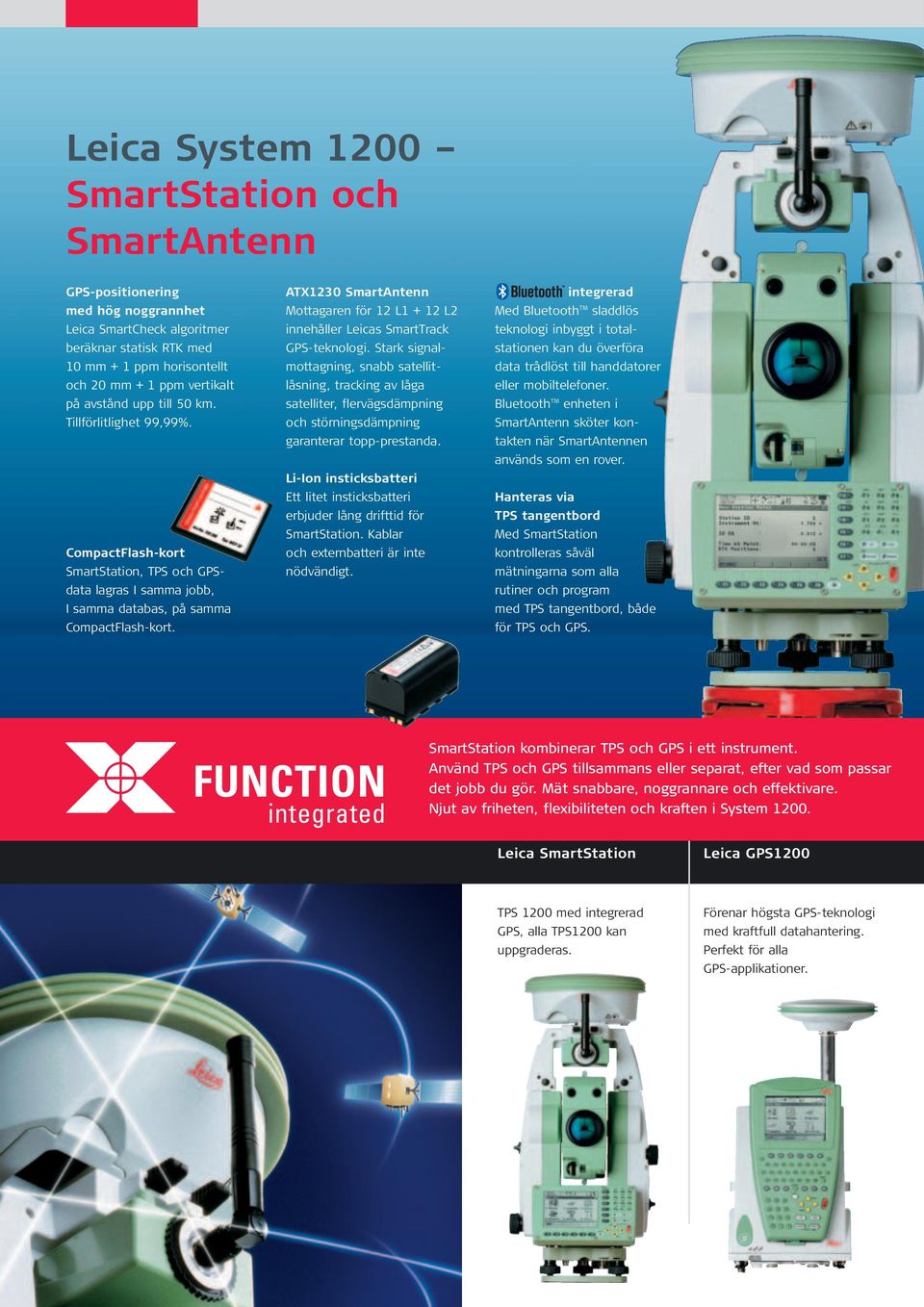

6 Leica System 1200 SmartStation och SmartAntenn GPS-positionering med hög noggrannhet Leica SmartCheck algoritmer beräknar statisk RTK med 10 mm + 1 ppm horisontellt och 20 mm + 1 ppm vertikalt på avstånd upp till 50 km. Tillförlitlighet 99,99%. CompactFlash-kort SmartStation, TPS och GPSdata lagras I samma jobb, I samma databas, på samma CompactFlash-kort. ATX1230 SmartAntenn Mottagaren för 12 L L2 innehåller Leicas SmartTrack GPS-teknologi. Stark signalmottagning, snabb satellitlåsning, tracking av låga satelliter, flervägsdämpning och störningsdämpning garanterar topp-prestanda. Li-Ion insticksbatteri Ett litet insticksbatteri erbjuder lång drifttid för SmartStation. Kablar och externbatteri är inte nödvändigt. integrerad Med Bluetooth TM sladdlös teknologi inbyggt i totalstationen kan du överföra data trådlöst till handdatorer eller mobiltelefoner. Bluetooth TM enheten i SmartAntenn sköter kontakten när SmartAntennen används som en rover. Hanteras via TPS tangentbord Med SmartStation kontrolleras såväl mätningarna som alla rutiner och program med TPS tangentbord, både för TPS och GPS. FUNCTION integrated SmartStation kombinerar TPS och GPS i ett instrument. Använd TPS och GPS tillsammans eller separat, efter vad som passar det jobb du gör. Mät snabbare, noggrannare och effektivare. Njut av friheten, flexibiliteten och kraften i System Leica SmartStation Leica GPS1200 TPS 1200 med integrerad GPS, alla TPS1200 kan uppgraderas. Förenar högsta GPS-teknologi med kraftfull datahantering. Perfekt för alla GPS-applikationer.

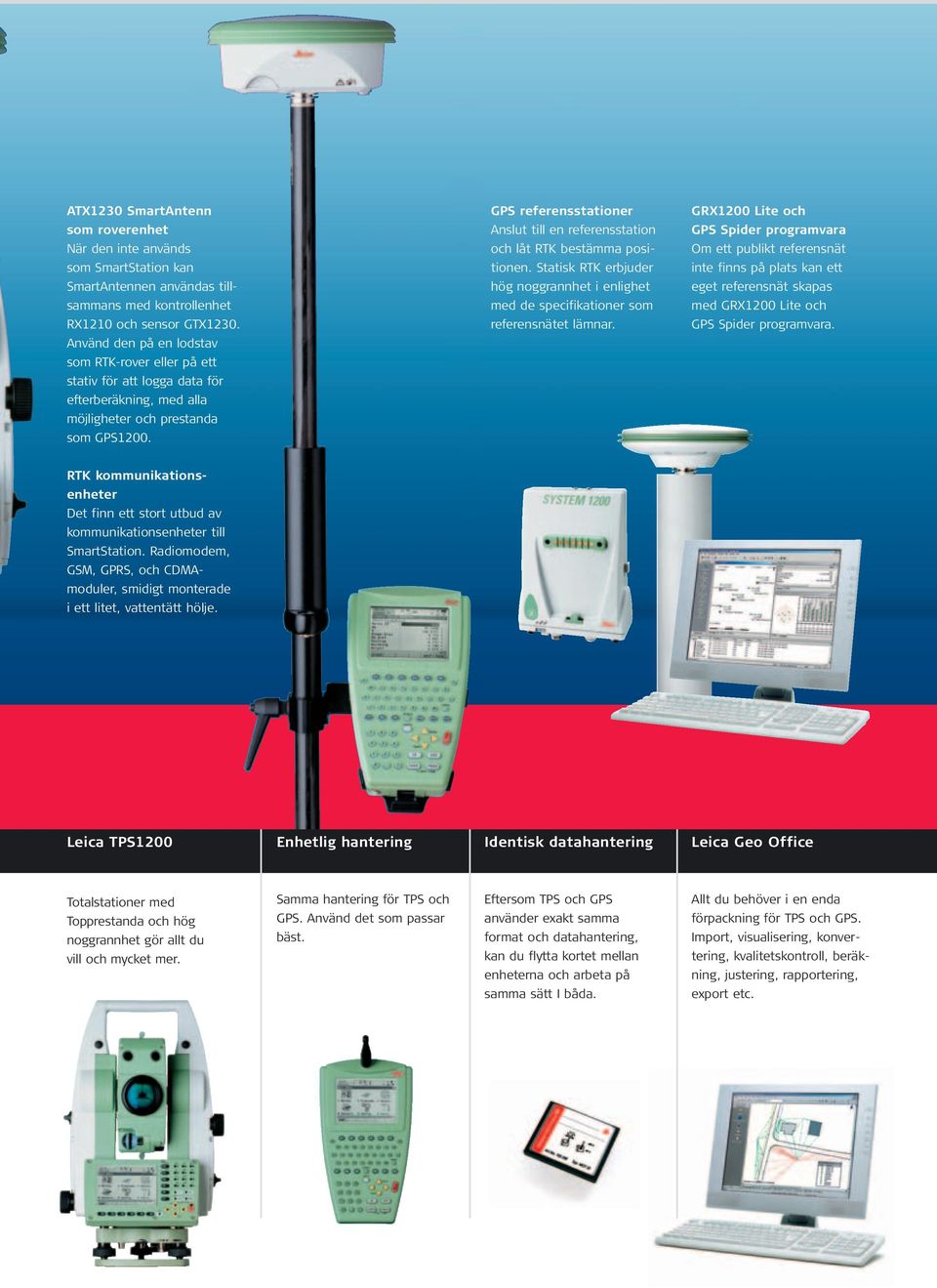

7 ATX1230 SmartAntenn som roverenhet När den inte används som SmartStation kan SmartAntennen användas tillsammans med kontrollenhet RX1210 och sensor GTX1230. Använd den på en lodstav som RTK-rover eller på ett stativ för att logga data för efterberäkning, med alla möjligheter och prestanda som GPS1200. GPS referensstationer Anslut till en referensstation och låt RTK bestämma positionen. Statisk RTK erbjuder hög noggrannhet i enlighet med de specifikationer som referensnätet lämnar. GRX1200 Lite och GPS Spider programvara Om ett publikt referensnät inte finns på plats kan ett eget referensnät skapas med GRX1200 Lite och GPS Spider programvara. RTK kommunikationsenheter Det finn ett stort utbud av kommunikationsenheter till SmartStation. Radiomodem, GSM, GPRS, och CDMAmoduler, smidigt monterade i ett litet, vattentätt hölje. Leica TPS1200 Enhetlig hantering Identisk datahantering Leica Geo Office Totalstationer med Topprestanda och hög noggrannhet gör allt du vill och mycket mer. Samma hantering för TPS och GPS. Använd det som passar bäst. Eftersom TPS och GPS använder exakt samma format och datahantering, kan du flytta kortet mellan enheterna och arbeta på samma sätt I båda. Allt du behöver i en enda förpackning för TPS och GPS. Import, visualisering, konvertering, kvalitetskontroll, beräkning, justering, rapportering, export etc.

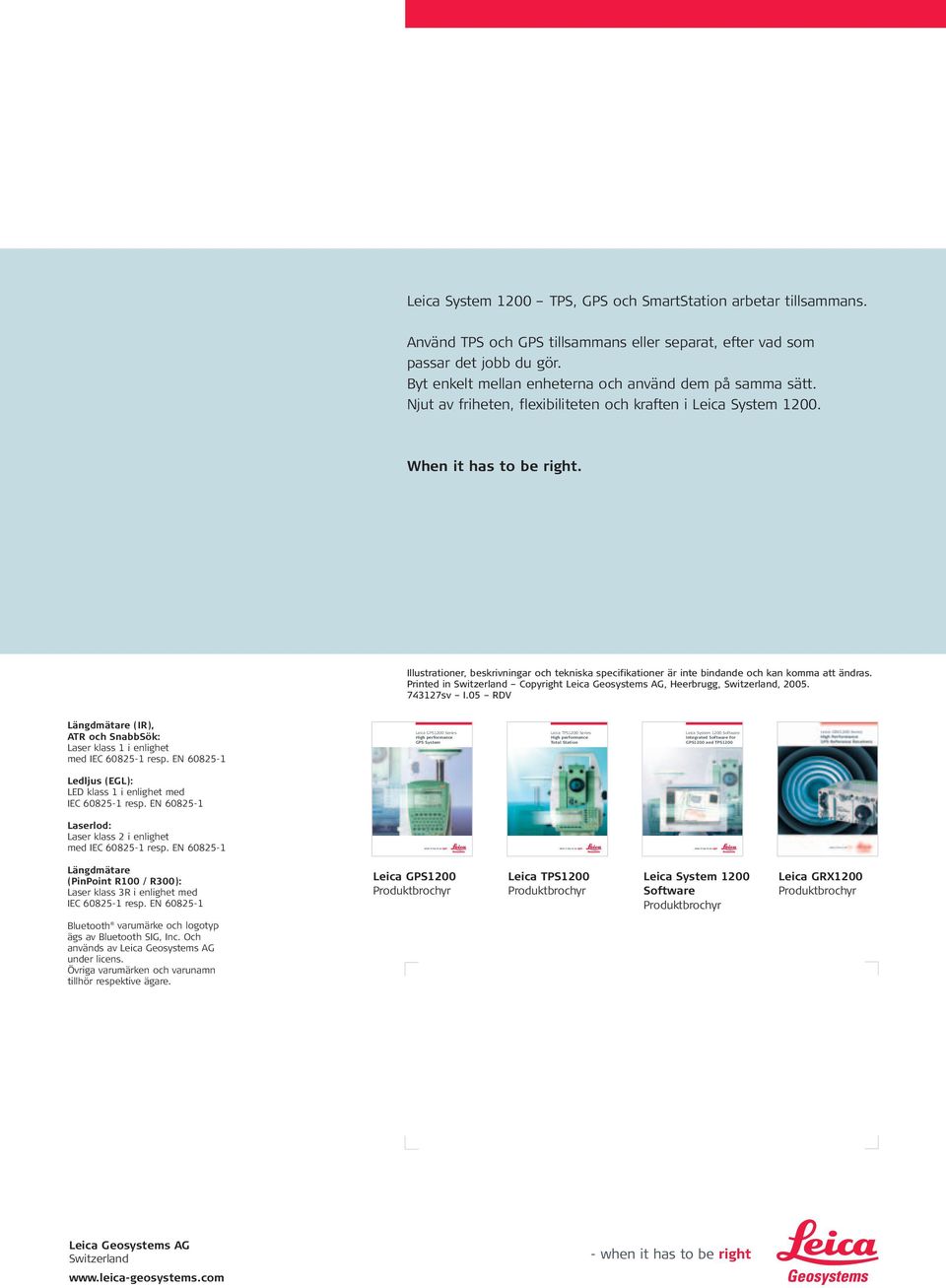

8 Leica System 1200 TPS, GPS och SmartStation arbetar tillsammans. Använd TPS och GPS tillsammans eller separat, efter vad som passar det jobb du gör. Byt enkelt mellan enheterna och använd dem på samma sätt. Njut av friheten, flexibiliteten och kraften i Leica System When it has to be right. Illustrationer, beskrivningar och tekniska specifikationer är inte bindande och kan komma att ändras. Printed in Switzerland Copyright Leica Geosystems AG, Heerbrugg, Switzerland, sv I.05 RDV Längdmätare (IR), ATR och SnabbSök: Laser klass 1 i enlighet med IEC resp. EN Leica GPS1200 Series High performance GPS System Leica TPS1200 Series High performance Total Station Leica System 1200 Software Integrated Software for GPS1200 and TPS1200 Ledljus (EGL): LED klass 1 i enlighet med IEC resp. EN Laserlod: Laser klass 2 i enlighet med IEC resp. EN Längdmätare (PinPoint R100 / R300): Laser klass 3R i enlighet med IEC resp. EN Bluetooth varumärke och logotyp ägs av Bluetooth SIG, Inc. Och används av Leica Geosystems AG under licens. Övriga varumärken och varunamn tillhör respektive ägare. Lorem ipsum dolor sit. Adipisicing elit, sed do eiusmod tempor incididunt ut labore et. Leica GPS1200 Produktbrochyr Leica TPS1200 Produktbrochyr Leica System 1200 Software Produktbrochyr Leica GRX1200 Produktbrochyr ut labore et. Leica Geosystems AG Switzerland
