1 Kemakta AR Miljöövervakning Projekt Elnaryd Redovisning av referensprovtagningar Gabriella Fanger och Karin Jonsson, Kemakta Konsult AB Box 12655, Stockholm Telefon: , Telefax: , Internet:

2

3 Miljöövervakning Elnaryd referensprovtagningar Sammanfattning Inför saneringen av förorenad jord inom fastigheten Elnaryd 1:16 har provtagning av grund- och ytvatten gjorts enligt ett referensövervakningsprogram. Syftet har varit att dokumentera föroreningssituationen på och omkring området innan saneringsentreprenaden börjar. Miljöövervakningen kommer att fortsätta under och efter entreprenaden i enlighet med sammanställt miljöövervakningsprogram som kommer att revideras fortlöpande med ledning av resultaten. Detta görs för att följa upp saneringens effekt under och efter utförda grävarbeten och att bevaka grundvattenkvalitén i dricksvattenbrunnar på fastigheter nedströms det förorenade området. I detta PM beskrivs resultaten från referensprovtagningarna under 2005 och 2006, innan saneringsentreprenadens start. Sammantaget konstateras att halterna av arsenik, koppar, krom och zink samt PAHföreningar (i kreosot) förekommer i mycket höga halter i grundvattnet inom det förorenade området. Även direkt utanför området vid fastighetsgränsen är halterna av metaller och PAH höga och halterna ökar med tiden i vissa rör. Förhöjda arsenikhalter syns även på större avstånd från fastigheten vilket indikerar att spridning sker med grund- och ytvatten. Påverkansområdet bedöms kunna uppgå till ca meter nedströms Elnaryd 1:16 även om halterna endast är måttligt förhöjda. Halterna av föroreningar är generellt högre i ytligt installerade grundvattenrör än i djupare rör vilket indikerar att spridningen från ytliga jordlager dominerar. För PAH ses förhöjda halter även i djupa rör. Det råder i dagsläget inga hälsorisker vid konsumtion av dricksvatten från de brunnar som ligger i anslutning till fasigheten. Det kan dock inte uteslutas att halterna i brunnar nedströms fastigheten kan stiga under en period innan effekterna av saneringen får genomslag. Bevakning av grundvattenrören kommer att ske av Alvesta kommun både under och efter entreprenaden inom ramen för det framtagna miljöövervakningsprogrammet. I denna rapport redovisas även resultaten från provtagning och analys av sediment och ytvatten i Kojtasjöns vattensystem, den slutliga recipienten för det renade länsvattnet under saneringsentreprenaden. 3(31)

4

5 Miljöövervakning Elnaryd referensprovtagningar Innehållsförteckning SAMMANFATTNING INLEDNING BAKGRUND SKYDDSOBJEKT OMFATTNING OCH UTFÖRANDE ELNARYD KOJTASJÖNS VATTENSYSTEM UPPMÄTTA GRUNDVATTENNIVÅER ANALYSRESULTAT GRUNDVATTENHALTER Grundvatten inom området Grundvatten direkt utanför området Grundvatten nedströms området Övriga grundvattenrör och brunnar HALTER I YTVATTEN KOJTASJÖNS VATTENSYSTEM TOLKNING AV DATA OCH SAMMANFATTANDE BEDÖMNING TRENDER OCH HALTUTVECKLING MED TIDEN Arsenik och metaller PAH SPRIDNING RISKER VID UTTAG AV DRICKSVATTEN ÖVRIGA OBSERVATIONER...29 REFERENSER...31 Bilaga 1 Omfattning av provtagning och analyser vid olika provtagningstillfällen under referensfasen Bilaga 2 Sammanställning av analyser i grund- och ytvatten Tabell B2.1 Uppmätta halter av metaller i grundvatten inklusive DOC, TOC, suspenderat material, NH 4 -N, NO 3 -N, P, S, K, Ca, Na Tabell B2.2 Uppmätta halter av PAH i grundvatten Tabell B2.3 Uppmätta halter av metaller i ytvatten Tabell B2.4 Uppmätta halter av PAH i ytvatten Bilaga 3 Karta med provtagningspunkter på och omkring Elnaryd 1:16 Bilaga 4 Analysresultat Kojtasjön Tabell B4.1 Uppmätta halter av metaller i sedimenten Tabell B4.2 Uppmätta halter av PAH-16 i sedimenten Tabell B4.3 Uppmätta halter av metaller i ytvattnet Tabell B4.4 Uppmätta halter av PAH-16 i ytvattnet Bilaga 5 - Fältredovisning grundvattennivåer Bilaga 6 Redovisning av ph, konduktivitet och temperatur i grund- och ytvatten 5(31)

6

7 Miljöövervakning Elnaryd referensprovtagningar 1 Inledning 1.1 Bakgrund Vid Elnaryd f.d. impregneringsanläggning i Alvesta kommun ska efterbehandling av förorenad jord ske genom urschaktning och borttransport till deponi. Inför saneringen av fastigheten Elnaryd 1:16 och omkringliggande dikessediment har provtagning av grund- och ytvatten gjorts enligt ett referensövervakningsprogram i syfte att dokumentera föroreningssituationen i grund- och ytvatten på och omkring området innan saneringsentreprenaden börjar. Miljöövervakningen kommer att fortsätta under och efter entreprenaden med syfte att kunna följa upp saneringens effekt under och efter utförda grävarbeten. Resultaten från dessa provtagningar kommer att redovisas i separata PM. I detta PM beskrivs resultaten från referensprovtagningarna under perioden januari 2005 till december 2006, innan saneringsentreprenadens start. Resultat redovisas även från provtagning av sediment och ytvatten i den bäck där utsläpp av renat länsvatten kommer att ske under entreprenaden samt i den nedströms belägna Kojtasjön som utgör den slutliga recipienten. Kemakta Konsult AB har planerat provtagningen och sammanställt resultaten. Fältarbeten har utförts av Sweco Viak, Växjö. Provtagningen i Kojtasjön gjordes av Kemakta Konsult AB i samarbete med anlitad underkonsult (WSP, Örebro). 1.2 Skyddsobjekt Ett syfte med saneringen är att minska spridningen av i första hand arsenik men även PAH och andra metaller med yt- och grundvatten från området till omgivningen. I omgivningarna finns åsformationer med goda förutsättningar för grundvattenuttag. Nedströms det förorenade området ligger fastigheter med dricksvattenbrunnar. Diken och bäckar avleder ytvatten från området och mynnar efter några kilometer i Kojtasjön. 7(31)

8 Miljöövervakning Elnaryd referensprovtagningar 2 Omfattning och utförande 2.1 Elnaryd Omfattning av analyser och provtagningspunkter har varierat något under perioden som referensmätningarna utförts. Nya grundvattenrör har under tiden installerats och några har utgått. I tabell 2-1 redovisas omfattning på provtagningen vid de olika provtagningstillfällena. I bilaga 3 redovisas provtagningspunkterna och grundvattenrören på en karta. Tabell 2-1 Omfattning på referensprovtagning på och omkring Elnaryd 1:16 vid de olika provtagningstillfällena under 2005 och Datum för provtagning Grundvatten** Ytvatten Metaller* PAH Metaller* PAH *Vid de flesta tillfällen har As, Cu, Cr, Zn analyserats. Vid ett urval av tillfällena och provpunkterna har dock ett bredare analysspektra analyserats (Al, As, Pb, P, Fe, Cd, Ca, K, Co, Cu, Cr, Hg, Mg, Mn, Mo, Na, Ni, S, Zn, DOC, suspenderande ämnen, TOC, Ba, Si, Sr, ammonium, ammoniumkväve, nitratkväve, klorid, sulfat). ** Ofiltrerade och filtrerade prov har analyserats för vissa rör och tidpunkter Provtagning har skett med engångsbailer. Både ofiltrerade och filtrerade grundvattenprov har tagits för analys av metaller. Ytvatten och samtliga vattenprov för analys av PAH har varit ofiltrerade. Filtrering av vattenprov har skett i fält, men på grund av grumligt vatten har i undantagsfall ofiltrerade prov uttagits med efterföljande filtrering och analys på laboratoriet. Viss risk för utfällning finns under transporten till laboratoriet vilket kan underskatta halterna i grundvattnet efter analys. Ofiltrerade grumliga prov har generellt analyserats efter uppslutning, vilket innebär att all förorening i både löst och partikulär fas mäts (analyspaket V-3b vid ALS). Ofiltrerade prov som inte innehållit synligt suspenderat material eller utfällningar har analyserats utan uppslutning med en metod som ger lägre detektionsgräns (analyspaket V2). Konduktivitet, temperatur och ph har mätts vid vissa provtagningar. Avvägning av grundvattennivåerna har skett innan omsättning och provtagning. Vid samtliga tillfällen har arsenik (As), koppar (Cu), krom (Cr) och zink (Zn) analyserats. Vid ett urval av provpunkterna och tillfällen har ett bredare metallspektra och andra fysikalisk-kemiska parametrar analyserats (Al, As, Pb, P, Fe, Cd, Ca, K, Co, Cu, Cr, Hg, Mg, Mn, Mo, Na, Ni, S, Zn, DOC, suspenderande ämnen, TOC, Ba, Si, Sr, ammonium, ammoniumkväve, nitratkväve, klorid, sulfat). Analyser har gjorts i varierande omfattning på ofiltrerade och filtrerade prov. Analys av ammonium- och 8(31)

9 Miljöövervakning Elnaryd referensprovtagningar nitratkväve ger information om redoxförhållanden (syreförhållanden) vilket kan påverkar lakbarheten av arsenik i jorden. En detaljerad tabell med vilka grundvattenrör och ytvattenpunkter som provtagits vid respektive tillfälle ges i tabell i bilaga Kojtasjöns vattensystem Sediment och ytvatten provtogs i Kojtasjöns vattensystem i syfte att erhålla bakgrundsnivåer i sediment och ytvatten innan saneringen startas och det renade länsvattnet börjar släppas ut i bäcken. Sedimentprov uttogs på sex platser och ytvattenprov i två provpunkter (figur 2-1). Provpunkt 06Y1 sammanfaller med platsen för utsläpp av länsvatten. Sedimentproverna uttogs i femcentimetersskikt. Omfattningen på provtagning och analyser ges i tabell 2-2. Tabell 2-2 Omfattningen på provtagning och analyser i Kojtasjön Provpunkt Metaller* PAH Sediment 06Sed1 06Sed2 06Sed4 06Sed5 06Sed6 06Sed7 0-5 cm 5-10 cm 0-5 cm 0-5 cm 5-10 cm 0-5 cm 5-10 cm cm 0-5 cm 0-5 cm 5-10 cm cm 0-5 cm 0-5 cm 5-10 cm cm 0-5 cm 5-10 cm cm Ytvatten 06Y1 1 st 1 st 06Y2 1 st 1 st * Metallanalyser som avses för sedimentprov: As, Ba, Be, Cd, Co, Cr, Cu, Fe, Hg, Li, Mn, Mo, Ni, P, Pb, Sr, V, Zn. Metaller som analyseras för ytvatten: Ca, Fe, K, Mg, Na, S, Si, Al, As, Ba, Cd, Co, Cr, Cu, Hg, Mn, Mo, Ni, P, Pb, Sr, Zn. 9(31)

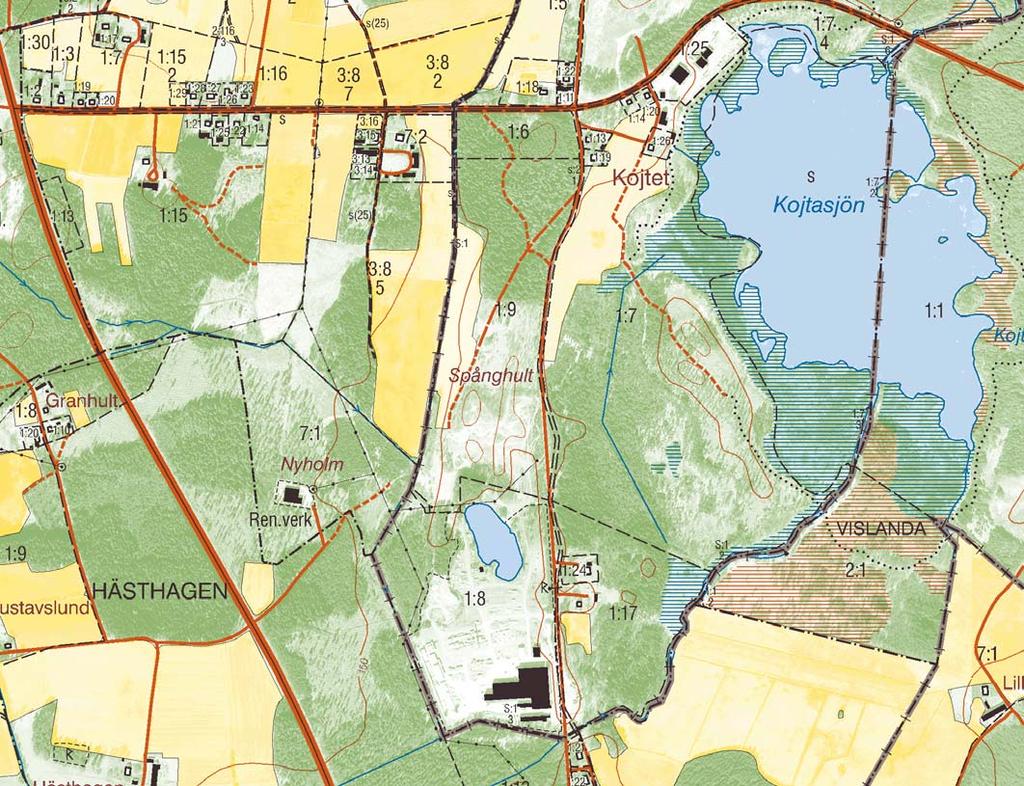

10 Miljöövervakning Elnaryd referensprovtagningar 06Sed6 06Sed5 06Y2 06Sed7 06Sed4 06Sed2 06Sed1 06Y meter 500 Figur 2-1 Provpunkter för sediment och ytvatten i Kojtasjöns vattensystem (stjärnor sedimentprov, cirklar ytvattenprov). Punkten 06Y1 sammanfaller med utsläppspunkten för renat länsvatten under entreprenaden. 10(31)

11 Miljöövervakning Elnaryd referensprovtagningar 3 Uppmätta grundvattennivåer I figur 3-1 visas grundvattennivån i området i meter under markytan från samtliga undersökningar mellan 2001 och Generellt ligger grundvattenytan något ytligare i den norra delen (från ca 0,5-1 meter under markytan, ibland fri vattenyta), medan den är något djupare belägen i den södra delen (ca 1,5-2 meter). I figur 3-2 redovisas gjorda interpoleringar av grundvattennivån i området vid provtagningen i januari 2005, som visar på en sydöstlig huvudriktning för grundvattenströmningen genom området. I bilaga 5 tabelleras grundvattennivåerna under 2005 samt vid tre tillfällen under 2006 ( , , ). Grundvattennivå (m u my) gv1 (norra) gv2grund gv2djup gv3 (södra) gv4 gv10 (södra) brunn1 (norra) GV85 (norra) sep 10-okt 22-okt sep 19 jan före oms jan april 19-maj 11-aug Figur 3-1 Grundvattennivåer (mumy; meter under markytan) vid samtliga provtagningar Markyta = nollnivå. 11(31)

12 Miljöövervakning Elnaryd referensprovtagningar brunn8(vegtech) gv1 GV85 gv5 gv6 gv2djup gv4 gv7 gv10 gv8djup 0203djupt brunn1(vegtech) gv9 0203djupt djupt djupt Figur 3-2 Interpolerade grundvattennivåer (totalhöjder) från nivåmätning i olika rör i januari (31)

13 Miljöövervakning Elnaryd referensprovtagningar 4 Analysresultat I bilaga 2 ges en fullständig redovisning av uppmätta halter i ytvattendiken, grundvattenrör och brunnar från referensprovtagningen men i förekommande fall även från provtagning under 2001 och I tabellen har en jämförelse gjorts med lokala bakgrundshalter i grundvatten och dricksvattennormer. Såväl halter i ofiltrerade som filtrerade vattenprov har jämförts med samma jämförvärden. Som lokalt bakgrundsvärde för arsenik, koppar, krom och zink, har maxhalterna i brunn Elnaryd 1:24 (ofiltrerat prov) under 2005 och 2006 använts. Denna brunn ligger uppströms den förorenade fastigheten och är opåverkad av spridning från området. En jämförelse har även gjorts med en halt som är tre gånger högre än dessa bakgrundsvärden. Dricksvattennormerna mot vilka halterna av As, Cr och Cu har jämförts är 10, 50 respektive µg/l. För zink finns ingen motsvarande haltgräns, men enligt bedömningsgrunder från Naturvårdsverket (1999) har Livsmedelsverket satt en gräns på µg/l för smak och grumlighet (estetisk och teknisk anmärkning). I bilaga 6 redovisas mätningar av ph, konduktivitet och temperatur i grund- och ytvatten vid vissa provtagningstillfällen under I följande avsnitt ges en mer detaljerad beskrivning av uppmätta halter i grundvatten (avsnitt 4.1) och ytvatten (avsnitt 4.2) från referensfasen. Sist i avsnitt 4.2 redovisas uppmätta halter i både grund- och ytvatten på kartor. 4.1 Grundvattenhalter Grundvatten inom området Halterna av arsenik är mycket höga inom industrifastigheten Elnaryd 1:16 (GV1, GV2 djupt, GV2 grunt, GV4, GV10, GV85, Brunn 1) med en maximal halt i filtrerat prov på 590 µg/l och ett medelvärde på 127 µg/l. Halterna varierar under den aktuella mätperioden inom intervallet 0,3-590 µg/l, se tabell 4-1. Höga halter förekommer även av zink. Kromhalterna är förhöjda medan kopparhalterna generellt är låga. Halterna av PAH-16 varierar från värden under detektionsnivå till mycket höga halter, med en uppmätt maxhalt på µg/l. Detta prov utgörs av PAH-föreningar som inte klassats som cancerogena (övriga PAH), medan halten av cancerogena PAH låg under detektionsgränsen. Maximalt uppmättes 2,4 µg/l av cancerogena PAH inom området. Tabell 4-1 Uppmätta halter i grundvattenrör och brunnar på området under referensprovtagningen innan saneringsstart (filtrerade prov för As, Cu, Cr och Zn, ofiltrerat för PAH-16). As Cu Cr Zn PAH-16 Gv-rör på området *) Filtrerat Ofiltrerat µg/l µg/l µg/l µg/l µg/l Min Medel Median Max *) GV1, GV2 djupt, GV2 grunt, GV4, GV10, GV85, Brunn 1 13(31)

14 Miljöövervakning Elnaryd referensprovtagningar Grundvatten direkt utanför området Även i de grundvattenrör som ligger direkt utanför området längs med fastighetsgränsen uppmäts ställvis mycket höga halter av arsenik, med en maximal halt på 484 µg/l i filtrerat prov i GV0607 grund. Medelvärdet av arsenik i rören direkt utanför området är lägre än inom området, men drygt sex gånger högre än dricksvattennormen (tabell 4-2). Kopparhalterna är generellt låga i grundvattnet direkt utanför området med förhöjda halter endast i några rör (ofiltrerade prov). Även kromhalterna är relativt låga i filtrerade prov medan det i ofiltrerade prov förekommer höga halter. Maximalt uppmättes 260 µg/l krom i ofiltrerat prov i NGV7 grund. Höga halter av zink förekommer också direkt utanför området. Halterna av PAH-16 varierar från värden under detektionsnivå till mycket höga halter, med en uppmätt maxhalt på µg/l (GV0607 grund). Halten utgörs dock enbart av övriga PAHföreningar då endast halter under detektionsgräns uppmättes för cancerogena PAH. Tabell 4-2 Halter uppmätta i grundvattenrör direkt utanför området under referensprovtagningen innan saneringsstart (filtrerade prov för As, Cu, Cr och Zn, ofiltrerat för PAH-16). Gv-rör i nära anslutning *) As Cu Cr Zn PAH-16 Filtrerat Ofiltrerat µg/l µg/l µg/l µg/l µg/l Min Medel Median Max *) GV5, GV6, GV7, NGV7 grund, NGV7 djup, GV9 grunt, GV9 djupt, GV0604 grund, GV0605 grund, GV0606 grund, GV0606djup, GV0607grund, GV0607 djup, GV0608 grund, GV0608 djup, GV0609 grund, GV0609 djup Grundvatten nedströms området I de grundvattenrör som ligger i nedströms riktning från området, på ett avstånd av ett tiotal meter upp till ca 200 meter, uppmättes relativt låga halter av arsenik i filtrerat prov, maximalt 2,2 µg/l (tabell 4-3). I ofiltrerade prov uppmättes dock högre halter, maximalt 21 µg/l, vilket tyder på en pågående spridning från området. Koppar- och zinkhalterna är låga men förhöjda halter noteras i ofiltrerade prov i några punkter. Även krom påträffas i låga halter i filtrerade prov medan enskilda ofiltrerade prov har höga halter (maximalt 110 µg/l). PAH uppmäts i betydligt lägre halter nedströms området än inom och i direkt anslutning till det f.d. impregneringsområdet. Den maximala PAHhalten som uppmätts är ca 12 µg/l. 14(31)

15 Miljöövervakning Elnaryd referensprovtagningar Tabell 4-3 Halter uppmätta i grundvattenrör nedströms området under referensprovtagningen innan saneringsstart (filtrerade prov för As, Cu, Cr och Zn, ofiltrerat för PAH-16). Nedströms liggande gv-rör *) As Cu Cr Zn PAH-16 Filtrerat Ofiltrerat µg/l µg/l µg/l µg/l µg/l Min Medel Median Max *) GV 8 djupt, GV 8 grund, GV0202 djupt, GV0202 grunt, GV0203 djupt, GV0203 grunt, GV0601 grund, GV0601 djup, GV0602 grund, GV0602 djup, GV0603 grund, GV0603 djup, GV Övriga grundvattenrör och brunnar I tabell 4-4 och tabell 4-5 redovisas maximala halter av metaller respektive PAH-16 i övriga grundvattenrör och brunnar runt det f.d. impregneringsområdet. Anmärkningsvärt är den höga halt av arsenik som uppmättes i brunnen Hästhagen 1:9 vid provtagningstillfället , 48 µg/l i ofiltrerat prov. Denna halt följdes upp med kompletterande provtagning vid två tillfällen ( och ) och dubbelanalys på två olika laboratorier men senare analyser har varit låga. Eftersom halterna varit låga eller under detektionsgräns vid senare provtagningstillfällen har det bedömts att den förhöjda halten vid ett enstaka tillfälle sannolikt beror på korskontaminering i fält eller på laboratoriet. Vid ett tidigare tillfälle i mätningen i maj 2005 detekterades en lätt förhöjd arsenikhalt (ofiltrerad 1,2 µg/l). Brunnen i Hästhagen 1:9 kommer att provtas regelbundet både under och efter entreprenaden. Ett referensrör har installerats norr om området. Halterna av arsenik (max 26 µg/l) och krom (120 µg/l) i ofiltrerade prov var höga vilket ger viss indikation om ytterligare en föroreningskälla i detta område. För att utreda om sediment och ytvatten i diket som passerar fastigheten Hästhagen 1:9 också blivit påverkade skedde provtagning i detta dike samt i de uppströms belägna dammarna. Analyserna av sedimenten i dammarna visade dock inte på förekomst av förorening som kan resultera i de höga uppmätta halterna i Hästhagen 1:9. Halterna i brunnarna väster och söder om området har låga halter av arsenik, koppar, krom och zink. I provpunkt 0201 uppmättes något förhöjda halter, framför allt av krom i ofiltrerat prov, maximalt 12 µg/l. För PAH uppmättes den högsta halten i Brunn 8 Vegtech, väster om området, där halten PAH-16 i ofiltrerat prov uppmättes till 2,3 µg/l. Inte vid någon annan provtagning har PAH detekterats i brunnen. PAH-sammansättningen i brunnsprovet skiljer sig vidare från den sammansättning som förekommer i rör nedströms Elnarydområdet, där lättrörligt naftalen dominerar. I Vegtech Brunn 8 dominerar fenantren, vilket tyder på en annan föroreningskälla än spridning från impregneringsområdet. Enligt gjorda nivåmätningar ligger inte heller brunnen i strömningsriktningen för grundvatten från markområdet. 15(31)

16 Miljöövervakning Elnaryd referensprovtagningar Tabell 4-4 Halter av As, Cu, Cr och Zn uppmätta i vattenprov från grundvattenrör uppströms området och i brunnar under referensprovtagningen Ref rör GV0201 Hästhagen 1:2 Hästhagen 1:9 Kalkatorp 1:23 Brunn 1, Vegtech Brunn 8, Vegtech Elnaryd 1:24 Prov Filtrerat Filtrerat Ofiltrerat Ofiltrerat Ofiltrerat Ofiltrerat Ofiltrerat Ofiltrerat As Cu Cr Zn µg/l µg/l µg/l µg/l Min Medel Median Max Min Medel Median Max Min Medel Not Not Median Not Not Max Min Medel Median Max Min < Medel Not Median Not Max < Min Medel Not Not 1 20 Median Not Not Max Min <1 5.6 Medel Not Not 2 15 Median Not Not 2 14 Max <1 26 Min Medel Median Max Not 1: Endast ett värde rapporterat, övriga under detektionsgräns Not 2: Samtliga värden under detektionsgräns 16(31)

17 Miljöövervakning Elnaryd referensprovtagningar Tabell 4-5 Halter av PAH-16 uppmätta i ofiltrerade vattenprov från grundvattenrör uppströms området och i brunnar under referensprovtagningen innan saneringsstart. Övriga gv-rör och brunnar PAH-16 (µg/l) Ofiltrerat Min Medel Max GV Brunn 1, Vegtech Brunn 8, Vegtech Elnaryd 1: Kalkatorp 1: Ref.rör < < Halter i ytvatten Arsenik och metaller Halterna av arsenik är högst i ytvatten vid YV3 och YV4, där halterna klassas som höga eller mycket höga enligt Naturvårdsverkets tillståndsklasser (NV 4913) (tabell 4-6). YV3 är placerad i diket som avleder vatten från de mest förorenade delarna och YV4 är placerad i dess förlängning ca 150 meter från området. I dessa punkter uppmäts även zink i måttligt höga till höga halter och koppar och krom i måttligt höga halter. Zink påträffas även i höga halter i YV5 längre söderut på området, dock är arsenikhalten låg i denna punkt. Vid ett tillfälle i maj 2005 var halterna av samtliga metaller (As, Zn, Cu och Cr) höga till mycket höga även i diket YV7 i den sydöstra delen av Elnaryd 1:16. Även vid andra provtagningstillfällen uppmättes förhöjda halter, framförallt av zink. I punkten YV8 ca 30 meter nedströms är dock halterna på nytt lägre (låga till måttligt höga halter). Vid ett tillfälle uppmättes höga halter av koppar i YV1 som ligger vid den norra fastighetsgränsen, se karta i bilaga 3. I övriga punkter uppmäts endast krom i låga halter och koppar i låga eller i måttligt höga halter. Tabell 4-6 Halter av arsenik, koppar, krom och zink uppmätta i ytvatten (ofiltrerat) under referensprovtagningen innan saneringsstart. Prov Maxhalt As (µg/l) Maxhalt Cu (µg/l) Maxhalt Cr (µg/l) Maxhalt Zn (µg/l) Ofiltrerat YV YV YV YV YV YV YV YV YV (31)

18 Miljöövervakning Elnaryd referensprovtagningar PAH-16 (kreosot) Generellt finns kreosot, mätt som PAH-16 eller PAH-20 (olika antal PAH-föreningar), endast i låga halter i omgivande ytvatten eller inte alls (under detektionsgränsen). Det är endast i diket som avleder vatten från de mest förorenade delarna som PAH-halterna är höga (maximal halt ca 100 µg/l), se tabell 4-7. Tabell 4-7 Halter av PAH-16 uppmätta i ytvatten (ofiltrerat) under referensprovtagningen innan saneringsstart. Prov Maxhalt PAH-16 (µg/l) Kommentar YV1 Ofiltrerat 0.3 De flesta tillfällen under detektionsgräns YV2 Ofiltrerat 1.4 Vid flera tillfällen under detektionsgräns YV3 Ofiltrerat 101 Höga halter i ofiltrerat ytvatten i avledande dike från de mest förorenade delarna YV4 Ofiltrerat <0.15 Under detektionsgräns, endast en mätning under 2005 YV5 Ofiltrerat 0.45 PAH detekteras men i låga halter i dike strax nedströms området YV6 Ofiltrerat 0.65 Endast vid ett tillfälle halt över detektionsgräns i dike ca 200 meter nedströms området YV7 Ofiltrerat 0.6 PAH detekteras men i låga halter i dike i den södra delen av Elnaryd 1:16 (YV7) YV8 Ofiltrerat <0.16 Under detektionsgräns i dike strax nedströms YV7. YV9 Ofiltrerat <0.16 Under detektionsgräns i dike ca 230 meter nedströms området. I figur 4-1 till figur 4-5 redovisas kartor med uppmätta halter i olika provpunkter av arsenik, koppar, krom och zink i både grund- och ytvatten vid två av provtagningstillfällena (endast As) och I figur 4-6 visas maxhalten av PAH-16 i grund- och ytvatten i området under referensprovtagningen. 18(31)

19 Enl a r y d G u s t a vs ul n d G r a nh utl Häs t ha ge n Miljöövervakning Elnaryd referensprovtagningar As ytvatten (ofiltr) (µg/l) Mycket höga halter Höga halter Måttligt höga halter Tagelåsen Låga halter Mycket låga halter As brunnar (ofiltr) (µg/l). >=400 µg/l >=dricksvattennorm (10 µg/l) >=3 x bakgrund >bakgrund <=bakgrund As gv-rör (ofiltr) (µg/l) >=400 µg/l >=dricksvattennorm (10 µg/l) >=3 x bakgrund >bakgrund <=bakgrund <0.5 < <0.5 Ungefärligt läge för arsenikdeponi < <0.5 <0.5 Ungefärlig sträckning för tidigare järnvägsspår < < < Figur 4-1 Halter av arsenik (µg/l) i grundvatten, brunnar och ytvatten (ofiltrerade prov). 19(31)

20 Elnar y d G ust avslund G r anhult Häs t ha ge n Miljöövervakning Elnaryd referensprovtagningar As ytv (ofiltr) (µg/l) Mycket höga halter Höga halter Måttligt höga halter Tagelåsen Låga halter Mycket låga halter As brunnar (ofiltr) (µg/l) >=400 µg/l >=dricksvattennorm (10 µg/l) >=3 x bakgrund >bakgrund <=bakgrund As gv- rör (ofiltr) (µg/l). >400 µg/l >=dricksvattennorm (10 µg/l) >=3 x bakgrund >bakgrund <=bakgrund < <0.5 Ungefärligt läge för arsenikdeponi < <0.5 Ungefärlig sträckning för tidigare järnvägsspår < <0.5 Figur 4-2 Halter av arsenik (µg/l) i grundvatten, brunnar och ytvatten (ofiltrerade prov). 20(31)

21 Elnar y d G ust avslund G r anhult Häs t ha ge n Miljöövervakning Elnaryd referensprovtagningar Cu ytv (ofiltr) (µg/l) >45 9 till 45 3 till 9 Tagelåsen 0.5 till 3 0 till 0.5 Cu brunnar (ofiltr) (µg/l) >45 9 till 45 3 till till 3 0 till 0.5 Cu gv-rör (ofiltr) (µg/l). >45 9 till 45 3 till till 3 0 till Ungefärligt läge för arsenikdeponi < Ungefärlig sträckning för tidigare järnvägsspår Figur 4-3 Halter av koppar (µg/l) i grundvatten, brunnar och ytvatten (ofiltrerade prov). 21(31)

22 Elnar y d G ust avslund G r anhult Häs t ha ge n Miljöövervakning Elnaryd referensprovtagningar Cr ytv (ofiltr) (µg/l) >75 15 till 75 5 till 15 Tagelåsen 0.3 till 5 0 till 0.3 Cr brunnar (ofiltr) (µg/l). >10 5 till till till till 0.5 Cr gv-rör (ofiltr) (µg/l) >10 5 till till till till 0.5 < <1 Ungefärligt läge för arsenikdeponi < <1 1.1 <1 Ungefärlig sträckning för tidigare järnvägsspår <1 <1 <1 <1 Figur 4-4 Halter av krom (µg/l) i grundvatten, brunnar och ytvatten (ofiltrerade prov). 22(31)

23 Eln ar y d G ust avslund G r anhult Häst hagen Miljöövervakning Elnaryd referensprovtagningar Zn ytv (ofiltr) (µg/l) > till till 60 Tagelåsen 5 till 20 0 till 5 Zn brunnar (ofiltr) (µg/l). > till till till 90 0 till 30 Zn gv-rör (ofiltr) (µg/l) > till till till 90 0 till Ungefärligt läge för arsenikdeponi <5 11 < Ungefärlig sträckning för tidigare järnvägsspår 19 < Figur 4-5 Halter av zink (µg/l) i grundvatten, brunnar och ytvatten (ofiltrerade prov). 23(31)

24 Elna r y d G ust avslund Häst hagen Miljöövervakning Elnaryd referensprovtagningar Maxhalt PAH-16 ytvatten ofiltrerat (µg/l). > 1000 Tagelåsen , ,1 Maxhalt PAH-16 brunnar ofiltrerat (µg/l) > , ,1 Maxhalt PAH-16 gv-rör ofiltrerat (µg/l) <0.16 > , ,1 1.9 < Ungefärligt läge för arsenikdeponi < Ungefärlig sträckning för tidigare järnvägsspår < <0.16 Figur 4-6 Maximala halter av PAH-16 (µg/l) under referensprovtagningen i ofiltrerade prov i grundvattenrör, brunnar och ytvatten. 24(31)

25 Miljöövervakning Elnaryd referensprovtagningar 4.3 Kojtasjöns vattensystem Referensprovtagningarna i Kojtasjön visade måttligt höga halter av arsenik, kadmium, krom och koppar i sedimenten (figur 4-7). Medelhalten av arsenik i de tre uttagna sedimentkärnorna är 12 mg/kg TS. I en punkt, 06Sed5, uppmäts nickel i höga halter (111 mg/kg TS) i sedimenten, i övriga punkter är halterna måttligt höga eller låga. Zink uppmättes endast i låga halter i sjöns sediment. Halterna av PAH är förhöjda i Kojtasjön men överstiger ej haltgränsen på 1 mg/kg TS (för respektive cancerogena och övriga PAH) baserat på riktvärden från bland annat Holland (Kemakta, 2006). Mycket låga eller låga halter uppmäts av samtliga metaller i sediment i bäcken. Medelhalten av arsenik i de tre uttagna sedimentkärnorna är 7 mg/kg TS. Endast låga halter av PAH uppmäts i bäcken Sed1 (0-5) 06Sed1 (5-10) 06Sed2 (0-5) 06Sed2 (5-10) 06Sed4 (0-5) 06Sed4 (5-10) 06Sed4 (10-20) 06Sed5 (0-5) 06Sed5 (5-10) 06Sed5 (10-20) 06Sed6 (0-5) 06Sed6 (5-10) 06Sed6 (10-20) Halt (mg/kg TS) 06Sed7 (0-5) 06Sed7 (5-10) 06Sed7 (10-20) As Cu Cr Cd Figur 4-7 Halter av arsenik, koppar, krom och kadmium i sedimenten i Kojtasjöns vattensystem som utgör recipient för renat länsvatten vid entreprenaden. Endast låga halter av arsenik, koppar, zink, krom, kadmium och nickel uppmättes i de två uttagna ytvattenproven vid den planerade utsläppspunkten och i Kojtasjön. Bly uppmättes i låga till måttligt höga halter. PAH-16 uppmättes endast i nivåer under detektionsgränsen (<0,38 µg/l). Samtliga halter i sedimenten och ytvattnet återfinns i bilaga 4. 25(31)

26 Miljöövervakning Elnaryd referensprovtagningar 5 Tolkning av data och sammanfattande bedömning 5.1 Trender och haltutveckling med tiden Arsenik och metaller En ökande trend av halten av arsenik ses direkt utanför impregneringsområdet i GV5 (figur 5-1) och i GV6 (figur 5-2). Även i GV85 inne på det förorenade området ökar halterna. En tendens till ökande arsenikhalter ses också direkt utanför impregneringsområdet i NGV7 djup och NGV7 grund öster om fastigheten (ofiltrerade prov) liksom i GV9 och NGV9 i anslutning till fastighetens sydligaste del. I GV7 och NGV7 grund ses höga halter av zink. Tecken på en sjunkande trend (As) ses i GV10 på det förorenade områdets södra delar. Det kan konstateras att föroreningar från Elnarydområdet har spridits till grundvattnet i omgivningen utanför fastigheten. Påverkansområdet sträcker sig upp till ca 100 meter från fastighetsgränsen eller ca 400 meter nedströms de mest förorenade delarna. Grundvattenrör där arsenik detekteras i förhöjda halter omfattar bl a GV0602, GV0203 och GV0602 sydost om området, se figur 5-3. Som mest har uppmätts 21 µg/l arsenik i ett ofiltrerat prov. Även i GV0601 och GV111 öster om fastigheten är halterna lätt förhöjda, framför allt i ofiltrerade vattenprov. Lätt förhöjda men relativt konstanta arsenikhalter ses även nedströms området i ofiltrerat och filtrerat prov i GV0202 djup och grunt, GV0201 (förhöjd As-halt vid ett tillfälle i ofiltrerat prov, dock låga i filtrerade prov) och GV0203 djupt (vissa halter kan eventuellt ligga inom naturliga variationer för bakgrundshalter i regionen). Även i GV0603 djup och GV0605 grund sydost om området uppmättes lätt förhöjda halter av arsenik. Generellt ses ingen tydlig påverkan i de djupa grundvattenrören utom i GV0601 djup och GV0602 djup, ca m nedströms den mest förorenade delen av impregneringsområdet. Halterna är dock endast lätt förhöjda (ofiltrerade prov) Ofiltrerade prov Filtrerade prov As (µg/l) Figur 5-1 Arsenikhalter i GV5 (ofiltrerat och filtrerat) vid referensprovtagningen under 2005 innan saneringsstart. 26(31)

27 Miljöövervakning Elnaryd referensprovtagningar Ofiltrerade prov Filtrerade prov <0.1 < < As (µg/l) Figur 5-2 Arsenikhalter i GV6 (ofiltrerat och filtrerat) vid referensprovtagningen under 2005 innan saneringsstart Ofiltrerade prov Filtrerade prov As (µg/l) Figur 5-3 Arsenikhalter i GV0203 grunt (ofiltrerat och filtrerat) vid referensprovtagningen under innan saneringsstart PAH För PAH indikeras en ökande trend i GV2 (djupa röret) inne på området under 2005 och 2006 med en mycket hög halt i juni 2006 (PAH-16: µg/l). Undantaget är dock vid mätningen i september 2006 då halten var lägre (4,1 µg/l PAH-16). Ökande trender under 2005 kan möjligen ses även i rören GV1 och GV85 på området samt i GV5 och GV6 i nära anslutning till området. Höga halter av PAH-16 har uppmätts i de rör som installerades i nära anslutning av området under I GV9 djupt uppmättes en mycket hög halt (4 457 µg/l) vid provtagningen i juni 2006, medan föregående och efterföljande provtagning under 2006 visade halter under detektionsnivå. Höga halter av PAH uppmättes även framförallt i rören GV0607 grund och GV0607 djup, men även i GV0608 grund och GV0608 djup. 27(31)

28 Miljöövervakning Elnaryd referensprovtagningar Den maximala halten uppmättes i GV0607 grund med en halt PAH-16 på µg/l. I samtliga dessa fall utgörs halterna av övriga PAH-föreningar (framförallt naftalen). Även om halterna varierar en hel del mellan de olika provtagningstillfällena och vissa rör provtagits relativt glest i tiden kan möjligen en viss trend med ökande halter mot slutet av december 2005 och under 2006 ses i de nedströms liggande grundvattenrören GV0202 grunt, GV0203 grunt (figur 5-4), GV0203 djupt och GV111. Halterna är dock fortfarande är låga och betydligt lägre än i de grundvattenrör som installerats i nära anslutning till fastigheten, men det går inte att utesluta att halterna i de nedströms liggande grundvattenrören beror på spridning från det f.d. impregneringsområdet. I ett flertal rör och brunnar uppmättes högre PAH-halter i provtagningarna i november och/eller december 2005 t.ex. i GV2 grunt, GV8 djupt, GV0202 djupt och Elnaryd 1:24. Elnaryd 1:24 ligger inte i nedströms riktning och halterna är låga (ca 2 µg/l PAH-16). I vissa fall har lägre halter uppmäts vid senare tillfällen och därmed styrks inte en hypotes om en ökande halttrend. Det är troligt att resultaten inom övervakningsprogrammet även påverkas av olika flödesförhållanden. Under vintern råder en lågflödessituation med lägre utspädning. Hösten 2006 och delar av vintern var dock mycket nederbördsrik. Under hösten 2006 skedde även en omledning av en bäck som tidigare passerade genom området PAH-16 (µg/l) <0.16 <0.16 < Figur 5-4 Halt av PAH-16 i GV0203 grunt (ofiltrerat) vid referensprovtagningen under innan saneringsstart. 5.2 Spridning Vid en beräkning av hur stor andel av arseniken som finns löst i grundvattnet respektive sorberad till partiklar erhålls inget entydigt resultat. En variation finns mellan olika rör och även mellan olika provtagningstillfällen. Ca 60-70% av innehållet i ofiltrerade prov (både löst och partikulärt bunden förorening) bedöms i genomsnitt föreligga i löst fas. En föroreningsspridning i partikulär fas bedöms också som sannolik, framför allt med mycket små kolloidala ler- och siltpartiklar. Detta styrks av fältobservationer som indikerar att grundvattnet på området innehåller stora mängder små partiklar. I Elnaryd är marken dessutom relativt genomsläpplig (åsmaterial), vilket gör att förutsättningarna för en partikulär transport ökar. Det ska noteras att analysresultat för filtrerade prov beskriver andelen förorening mindre än 0,45 µm. Kolloider kan utgöras av partiklar upp 28(31)

29 Miljöövervakning Elnaryd referensprovtagningar till någon µm eller större. Förorenade partiklar som kan transporteras i genomsläppligt åsmaterial riskerar därmed att försvinna vid filtrering vilket innebär att spridningen av arsenik kan underskattas. Av denna anledning har analyser valts på ofiltrerade prov i grundvattenrör på större avstånd från området och som inte sitter i direkt förorenad jord. Beräkningar har gjorts som visar att naturliga bakgrundshalter av arsenik i jord också kan ge förhöjda halter i grundvattnet när ofiltrerade vattenprov uppsluts. Risken för detta är dock större vid provtagning inne på det primärt förorenade området och mindre nedströms. 5.3 Risker vid uttag av dricksvatten Utförda provtagningar i nedströms liggande brunnar visar i dagsläget inga tecken på spridning av arsenik, metaller och PAH med grundvattnet. Halterna är låga eller under detektionsgräns i brunnar nedströms området där dricksvatten periodvis uttas. Punktvis förhöjda arsenikhalter i framför allt Hästhagen 1:9 har troligen berott på korskontaminering vid provtagning eller analys och inte på spridning från området. Saneringen kommer att reducera läckaget från området och därmed risken för påverkan på brunnarna. Den spridning av föroreningar som redan uppkommit kommer dock att fortsätta och trots utspädningseffekter går det inte att utesluta att halterna i brunnarna nedströms stiger. Bevakning av grundvattenkvalitén måste ske både under entreprenaden och efter dess slutförande. Halterna av koppar och zink är förhöjda vid vissa tillfällen i brunnarna. Detta bedöms bero på utlakning från ledning och bedöms inte vara tecken på spridning av föroreningar från Elnaryd 1: Övriga observationer Vid ett antal av provtagningsplatserna har såväl grunda som djupa grundvattenrör installerats. Generellt är halterna av arsenik och metaller högre i de ytliga rören jämfört med de djupare. Detta indikerar att förekomsten av förorening och spridningen är större från de övre jordlagren inom Elnarydområdet. Det finns dock stora variationer. I punkten GV2 och GV0606 är halterna av arsenik högre i de djupare rören för såväl ofiltrerade som filtrerade prov. I GV0608 är halterna i ofiltrerade prov högre i det djupare röret medan bilden inte är entydig för de filtrerade proven. I GV9 och GV0607 är istället halterna högre i de grunda rören för såväl ofiltrerade som filtrerade prov. För ytterligare andra rör är halterna i de grunda och djupare rören av samma storleksordning t.ex. i GV0202, GV0203 och NGV7. Sammantaget finns en stor variation vid jämförelse mellan arsenikhalterna i djupa och grunda rör, delvis beroende på om arseniken föreligger i löst eller partikulär fas. Ingen korrelation har kunnat påvisas mellan arsenikhalten i grundvattnet och ph eller med halten löst organiskt kol (DOC). För PAH är halterna högre i de djupare proven i GV2, GV0601 och GV0602 samt möjligen i GV0609, medan halterna i rören GV0203, GV0607 och GV0608 istället är högre i de grunda rören. I GV8, GV9 och GV0606 finns inga entydiga trender. Det är känt att PAH förekommer i höga halter i jorden på större djup vilket till viss del bekräftas av de förhöjda grundvattenhalterna i de djupa rören. I vissa områden har kreosot sjunkit ned i marken i fri (flytande/separat) fas. 29(31)

30 Miljöövervakning Elnaryd referensprovtagningar Sammanfattningsvis sker en spridning av både arsenik och PAH huvudsakligen i ytligare jordlager men i vissa områden förekommer höga grundvattenhalter även i djupare marklager. 30(31)

31 Miljöövervakning Elnaryd referensprovtagningar Referenser Kemakta (2006): Riktvärden för ämnen i grundvatten vid bensinstationer, Kemakta AR , Kemakta Konsult AB, Stockholm. Naturvårdsverket (1999): Bedömningsgrunder för miljökvalitet. Grundvatten. Rapport (31)

32

33 Miljöövervakning Elnaryd referensprovtagningar Bilaga 1 - Omfattning av provtagning och analyser vid olika provtagningstillfällen under referensfasen Tabell B1.1 Omfattning på provtagning och analyser vid de olika provtagningstillfällena under 2005 och 2006 innan saneringsstart. Datum Grundvatten Metaller GV1 GV2 djupt GV2 grunt GV4 GV10 GV85 Brunn 1 Gv5 GV6 GV7 GV9 GV8 djupt GV0202 djupt GV0202 grunt GV0203 djupt GV0203 grunt Hästhagen 1:2 Hästhagen 1:9 GV0201, Brunn 1 Vegtech, Brunn 8 Vegtech Elnaryd 1:24 Kalkatorp 1:23 Samma som Samma som Ref.rör GV1 GV2 djupt GV2 grunt GV4 GV10 GV85 Brunn 1 Gv5 GV6 GV9 GV8 djupt GV0202 djupt GV0202 grunt GV0203 djupt GV0203 grunt Hästhagen 1:2 Hästhagen 1:9 Brunn 1 Vegtech, Brunn 8 Vegtech Elnaryd 1:24 Grundvatten PAH Samma som för metaller Samma som för metaller Samma som för metaller Samma som för metaller Ytvatten Metaller YV1 YV2 YV3 YV4 YV5 YV6 YV7 YV8 YV9 Samma som Samma som Samma som Ytvatten PAH Samma som för metaller Samma som för metaller YV1 YV2 YV3 YV5 YV6 YV7 YV8 YV9 Samma som

34 Datum Grundvatten Grundvatten Ytvatten Ytvatten Metaller PAH Metaller PAH Kalkatorp 1:23 GV111 Ref.rör GV1 GV2 djupt GV2 grunt GV4 GV10 GV85 Brunn 1 Gv5 GV6 GV9 GV8 djupt GV8 grunt GV0202 djupt GV0202 grunt GV0203 djupt GV0203 grunt Hästhagen 1:2 Hästhagen 1:9 Brunn 1 Vegtech, Brunn 8 Vegtech Elnaryd 1:24 Kalkatorp 1:23 GV111 GV0201 Samma som för metaller YV1 YV2 YV3 YV5 YV6 YV8 YV9 Samma som för metaller GV2 djupt GV2 grunt GV9 GV9 djupt NGV7 grund NGV7 djup GV0601 grund GV0601 djup GV0602 grund GV0602 djup GV0603 grund GV0603 djup GV0604 grund GV0605 grund GV0606 grund GV0606 djup GV0607 djup GV0608 grund GV0608 djup GV0609 grund GV0609 djup NGV7 grund NGV7 djup GV9 GV0601 grund GV0601 djup GV0602 grund GV0602 djup GV0603 djup GV0604 grund GV0605 grund GV0606 grund GV0606 djup GV0607 grund GV0607 djup GV0608 djup GV0608 grund GV0609 djup GV0609 grund Brunn 1 NGV7 grund NGV7 djup GV9 GV9 djupt GV0604 grund GV0606 grund GV0606 djup GV0607 grund GV0607 djup GV0608 grund Brunn 1 NGV7 grund NGV7 djup GV9 GV9 djupt GV0604 grund GV0606 grund GV0606 djup GV0607 grund GV0607 djup GV0608 grund YV1 YV2 YV6 YV7 YV8 YV9 Samma som för metaller

35 Datum Grundvatten Grundvatten Ytvatten Ytvatten Metaller PAH Metaller PAH GV0608 djup GV0609 grund GV0609 djup GV0605 grund GV8 djupt GV8 grund GV0202 djupt GV0202 grunt GV0203 djupt GV0203 grunt GV0601 grund GV0601 djup GV0602 grund GV0602 djup GV0603 grund GV0603 djup Hästhagen 1:2 Hästhagen 1:9 GV111 GV0201 Elnaryd 1:24 Kalkatorp 1:23 Ref.rör GV0608 djup GV0609 grund GV0609 djup GV0605 grund GV8 djupt GV8 grund GV0202 grunt GV0203 djupt GV0203 grunt GV0601 grund GV0601 djup GV0602 grund GV0602 djup GV0603 grund GV0603 djup Hästhagen 1:2 Hästhagen 1:9 GV111 GV0201 Elnaryd 1:24 Kalkatorp 1:23 GV2 djupt GV2 grunt Brunn 1 GV9 GV9 djupt GV0604 grund GV0606 grund GV0607 grund GV0607 djup GV0608 grund GV0609 grund GV0609 djup GV8 djupt GV8 grund GV0202 grunt GV0203 djupt GV0203 grunt GV0601 grund GV0601 djup GV0602 grund GV0602 djup Hästhagen 1:2 Hästhagen 1:9 GV111 GV0201 Elnaryd 1:24 Kalkatorp 1:23 GV2 djupt GV2 grunt GV0202 djupt Samma som för metaller YV1 YV2 YV6 YV7 YV8 YV9 Samma som för metaller NGV7 grund NGV7 djup GV9 GV0604 grund GV0606 grund GV0606 grund GV0606 djup GV0606 djup GV0607 grund GV0607 grund NGV7 grund NGV7 djup GV9 GV0606 grund GV0606 djup GV0607 grund GV0607 djup GV0608 djup GV0608 grund GV0609 djup YV1 YV2 YV7 YV1 YV2

36 Datum Grundvatten Grundvatten Ytvatten Ytvatten Metaller PAH Metaller PAH GV0607 djup GV0607 djup GV0608 grund GV0608 grund GV0608 djup GV0608 djup GV0609 grund GV0609 grund GV0609 djup GV0609 djup GV0605 grund GV0609 grund GV0605 grund

37 Miljöövervakning Elnaryd - referensprovtagningar BILAGA 2 - Sammanställning av analyser i grund- och ytvatten Sammanställning av referensprovtagning på och runt Elnaryd 1:16 under 2005 och 2006 innan saneringsstart Omfattning: I följande fil redovisas resultat från referensprovtagningen under 2005 och 2006 innan saneringsstart. Sammanställningen innehåller även ett fåtal analyser från en tidigare undersökning 2001 och 2002 Antalet provpunkter har varierat vid de olika provtagningstillfällena. Datum för provtagning Grundvatten** Ytvatten Metaller* PAH Metaller* PAH X X X X X X X X X X X X X X X X X X X X X (fåtal rör) X X X X X X X X X X X X X X *Vid de flesta tillfällen har As, Cu, Cr, Zn analyserats. Vid ett urval av tillfällena och provpunkterna har dock ett bredare analysspektra analyserats (Al, As, Pb, P, Fe, Cd, Ca, K, Co, Cu, Cr, Hg, Mg, Mn, Mo, Na, Ni, S, Zn, DOC, suspenderande ämnen, TOC, Ba, Si, Sr, ammonium, ammonium-kväve, nitrat-kväve, klorid, sulfat). ** Ofiltrerade och filtrerade prov har analyserats för vissa rör och tidpunkter

38

39 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.1 - Uppmätta halter av metaller i grundvatten. Referensprovtagning Elnaryd Gv-rör på området GV1 Ofiltrerat <0.3 4 < < < GV1 Ofiltrerat <0.5 < < < < GV1 Ofiltrerat <0.5 < < < < GV1 Ofiltrerat <0.5 <0.3 1 < <1 2.7 < <1 5.8 < GV1 Ofiltrerat <0.1 GV1 (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV1 Filtrerat <0.5 < < <1 <1 < <1 6.3 < GV1 Filtrerat <0.05 < < < GV1 Filtrerat <0.05 < < < GV1 Filtrerat <0.05 < < <1 2.8 < GV1 Filtrerat GV2 djupt Ofiltrerat GV2 djupt Ofiltrerat GV2 djupt Ofiltrerat GV2 djupt Ofiltrerat GV2 djupt Ofiltrerat < <0.1 GV2 djupt Ofiltrerat GV2 djupt Ofiltrerat GV2 djupt Ofiltrerat GV2 djupt (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV2 djupt Filtrerat <5 GV2 djupt Filtrerat <1 GV2 djupt Filtrerat <1 GV2 djupt Filtrerat GV2 djupt Filtrerat < < < <1 GV2 djupt Filtrerat < < < < < < <1 GV2 djupt Filtrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat GV2 grunt Ofiltrerat < GV2 grunt (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV2 grunt Filtrerat GV2 grunt Filtrerat GV2 grunt Filtrerat GV2 grunt Filtrerat GV2 grunt Filtrerat <0.05 < < < <2.0 GV2 grunt Filtrerat <0.05 < < < < GV2 grunt Filtrerat GV4 Ofiltrerat GV4 Ofiltrerat <1 < GV4 Ofiltrerat <0.5 <1 <1 < GV4 Ofiltrerat <0.5 <1 <1 < GV4 Ofiltrerat <0.5 <1 <1 < GV4 (Swedpower) Filtrerat/ofiltrerat? <1 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV4 Filtrerat <1 <5 GV4 Filtrerat <1 GV4 Filtrerat GV4 Filtrerat <1 GV10 Ofiltrerat GV10 Ofiltrerat GV10 Ofiltrerat GV10 Ofiltrerat <1 < GV10 Ofiltrerat GV10 (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV10 Filtrerat <1 530 GV10 Filtrerat GV10 Filtrerat GV10 Filtrerat < GV10 Filtrerat < GV85 Ofiltrerat GV85 Ofiltrerat GV85 Ofiltrerat GV85 Ofiltrerat GV85 Ofiltrerat GV 85 Filtrerat GV 85 Filtrerat GV 85 Filtrerat GV 85 Filtrerat GV 85 Filtrerat Brunn 1 Ofiltrerat <0.5 < < < <0.1** <1 7.6 < Brunn 1 Ofiltrerat < < <1 <1 <1 < <1 7.6 < Brunn 1 Ofiltrerat <0.5 < < <1 <1 <1 < <1 8.2 < Brunn 1 Ofiltrerat <0.5 < < <1 <1 <1 < <1 7.5 < Brunn 1 Ofiltrerat <0.5 <0.3 4 < <1 <1 <1 < < < < Brunn 1 Ofiltrerat <1 < Brunn 1 Ofiltrerat <1 <1 < Brunn1 (Swedpower) Filtrerat/ofiltrerat? < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. Brunn 1 Filtrerat <0.5 < < <1 <1 <1 <0.1** <1 7.6 < Brunn 1 Filtrerat <0.05 < < < < < Brunn 1 Filtrerat < < < < < < Brunn 1 Filtrerat <0.05 < < <0.2 <0.2 <0.2 < < < Brunn 1 Filtrerat <0.05 < < <0.2 <0.2 <0.2 < < < <1 2.9 Brunn 1 Filtrerat < Gvrör i nära anslutning GV 5 Ofiltrerat GV 5 Ofiltrerat GV 5 Ofiltrerat GV 5 Ofiltrerat GV 5 Ofiltrerat GV5 (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV 5 Filtrerat <1 <1 310 GV 5 Filtrerat GV 5 Filtrerat GV 5 Filtrerat GV 5 Filtrerat Ammonium Prov Provtagningsdatum År Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn DOC Suspenderande ämnen TOC Ba Si Sr Kommentar mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l mg/l mg/l Ammoniumnitrogen Nitrat-nitrogen Klorid Sulfat 1(4)

40 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.1 - Uppmätta halter av metaller i grundvatten. Referensprovtagning Elnaryd Prov Provtagningsdatum År Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn DOC Kommentar mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l mg/l mg/l GV6 Ofiltrerat GV6 Ofiltrerat < < GV6 Ofiltrerat < < GV6 Ofiltrerat < GV6 Ofiltrerat GV6 (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV6 Filtrerat < GV6 Filtrerat GV6 Filtrerat GV6 Filtrerat GV6 Filtrerat GV7 Ofiltrerat GV7 Ofiltrerat GV7 Ofiltrerat < < GV7 (Swedpower) Filtrerat/ofiltrerat? < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV7 Filtrerat <1 330 GV7 Filtrerat GV7 Filtrerat NGV7 grund Filtrerat NGV7 grund Filtrerat < NGV7 grund Ofiltrerat NGV7 grund Ofiltrerat NGV7 grund Ofiltrerat NGV7 djup Filtrerat NGV7 djup Filtrerat < NGV7 djup Ofiltrerat < NGV7 djup Ofiltrerat NGV7 djup Ofiltrerat GV9 (GV9 Grunt) Ofiltrerat GV9 (GV9 Grunt) Ofiltrerat GV9 (GV9 Grunt) Ofiltrerat <5 20 GV9 (GV9 Grunt) Ofiltrerat < GV9 (GV9 Grunt) Ofiltrerat < GV9 (GV9 Grunt) Ofiltrerat GV9 (GV9 Grunt) Ofiltrerat GV9 (GV9 Grunt) Ofiltrerat GV9 (GV9 Grunt) Ofiltrerat GV9 (Swedpower) (GV9 Grunt) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV9 (GV9 Grunt) Filtrerat GV9 (GV9 Grunt) Filtrerat GV9 (GV9 Grunt) Filtrerat GV9 (GV9 Grunt) Filtrerat GV9 (GV9 Grunt) Filtrerat GV9 (GV9 Grunt) Filtrerat < < < < < GV9 (GV9 Grunt) Filtrerat GV9 (GV9 Grunt) Filtrerat GV9 djupt Ofiltrerat GV9 djupt Ofiltrerat < <1 <5 GV9 djupt Ofiltrerat <0.5 <1 <1 < GV9 djupt Filtrerat <0.3 2 < <0.2 < < < GV9 djupt Filtrerat <0.2 <0.2 < GV9 djupt Filtrerat < <1 GV0604 grund Ofiltrerat GV0604 grund Ofiltrerat GV0604 grund Ofiltrerat < GV0604 grund Ofiltrerat GV0604 grund Filtrerat GV0604 grund Filtrerat GV0604 grund Filtrerat GV0606 grund Ofiltrerat GV0606 grund Ofiltrerat GV0606 grund Ofiltrerat GV0606 grund Ofiltrerat GV0606 grund Filtrerat GV0606 grund Filtrerat GV0606 grund Filtrerat < GV0606 grund Filtrerat GV0606 djup Ofiltrerat GV0606 djup Ofiltrerat GV0606 djup Ofiltrerat GV0606 djup Filtrerat GV0606 djup Filtrerat < GV0606 djup Filtrerat < GV0607 grund Ofiltrerat <5 GV0607 grund Ofiltrerat GV0607 grund Ofiltrerat GV0607 grund Ofiltrerat GV0607 grund Filtrerat GV0607 grund Filtrerat GV0607 grund Filtrerat < GV0607 grund Filtrerat GV0607 djup Ofiltrerat GV0607 djup Ofiltrerat GV0607 djup Ofiltrerat < GV0607 djup Ofiltrerat GV0607 djup Filtrerat GV0607 djup Filtrerat GV0607 djup Filtrerat < GV0607 djup Filtrerat GV0608 grund Ofiltrerat GV0608 grund Ofiltrerat GV0608 grund Ofiltrerat GV0608 grund Ofiltrerat GV0608 grund Filtrerat GV0608 grund Filtrerat GV0608 grund Filtrerat GV0608 grund Filtrerat GV0608 djup Ofiltrerat GV0608 djup Ofiltrerat GV0608 djup Ofiltrerat Ammonium Suspenderande ämnen TOC Ba Si Sr Ammoniumnitrogen Nitrat-nitrogen Klorid Sulfat 2(4)

41 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.1 - Uppmätta halter av metaller i grundvatten. Referensprovtagning Elnaryd Prov Provtagningsdatum År Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn DOC Kommentar mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l mg/l mg/l GV0608 djup Filtrerat GV0608 djup Filtrerat GV0608 djup Filtrerat < GV0609 grund Ofiltrerat GV0609 grund Ofiltrerat GV0609 grund Ofiltrerat < <1 150 < GV0609 grund Ofiltrerat GV0609 grund Filtrerat < < GV0609 grund Filtrerat < < GV0609 grund Filtrerat GV0609 grund Filtrerat GV0609 djup Ofiltrerat GV0609 djup Ofiltrerat GV0609 djup Ofiltrerat <0.5 <1 <1 7.4 < GV0609 djup Ofiltrerat GV0609 djup Filtrerat < GV0609 djup Filtrerat < GV0609 djup Filtrerat < GV0609 djup Filtrerat GV0605 grund Ofiltrerat GV0605 grund Ofiltrerat <5 GV0605 grund Ofiltrerat GV0605 grund Filtrerat < GV0605 grund Filtrerat Nedströms liggande gvrör och brunnar GV8 djupt Ofiltrerat GV8 djupt Ofiltrerat GV8 djupt Ofiltrerat < < GV8 djupt Ofiltrerat <0.5 <1 < GV8 djupt Ofiltrerat < < <2.0 GV8 (Swedpower) Filtrerat/ofiltrerat? < < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV8 djupt Filtrerat <1 31 GV8 djupt Filtrerat < GV8 djupt Filtrerat GV8 djupt Filtrerat < GV8 djupt Filtrerat < GV8 djupt Filtrerat < < GV8 djupt Filtrerat < GV8 grund Ofiltrerat GV8 grund (Swedpower) Filtrerat/ofiltrerat? < < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV8 grund Filtrerat < < GV8 grund Filtrerat < GV8 grund Filtrerat < GV0202 djupt Ofiltrerat <0.5 < GV0202 djupt Ofiltrerat GV0202 djupt Ofiltrerat GV0202 djupt Filtrerat GV0202 djupt Filtrerat GV0202 djupt Filtrerat GV0202 djupt Filtrerat GV0202 djupt Filtrerat GV0202 djupt Filtrerat <0.2 < GV0202 djupt Filtrerat < GV0202 grunt Ofiltrerat <0.5 <1 3.2 <5 8.1 GV0202 grunt Ofiltrerat GV0202 grunt Filtrerat GV0202 grunt Filtrerat GV0202 grunt Filtrerat GV0202 grunt Filtrerat GV0202 grunt Filtrerat GV0202 grunt Filtrerat GV0202 grunt Filtrerat GV0203 djupt Ofiltrerat GV0203 djupt Ofiltrerat GV0203 djupt Ofiltrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 djupt Filtrerat GV0203 grunt Ofiltrerat < < < GV0203 grunt Ofiltrerat GV0203 grunt Ofiltrerat GV0203 grunt Ofiltrerat <0.5 < < < < GV0203 grunt Ofiltrerat < < GV0203 grunt Filtrerat GV0203 grunt Filtrerat <0.5 < < < < GV0203 grunt Filtrerat < < < GV0203 grunt Filtrerat < < < GV0203 grunt Filtrerat < < GV0203 grunt Filtrerat GV0203 grunt Filtrerat GV0601 grund Ofiltrerat GV0601 grund Ofiltrerat GV0601 grund Ofiltrerat < GV0601 grund Filtrerat GV0601 grund Filtrerat GV0601 grund Filtrerat <1 5.5 GV0601 djup Ofiltrerat GV0601 djup Ofiltrerat GV0601 djup Ofiltrerat < < GV0601 djup Filtrerat < GV0601 djup Filtrerat GV0601 djup Filtrerat < GV0602 grund Ofiltrerat GV0602 grund Ofiltrerat GV0602 grund Ofiltrerat Ammonium Suspenderande ämnen TOC Ba Si Sr Ammoniumnitrogen Nitrat-nitrogen Klorid Sulfat Angavs felaktigt på labprotokollen som filtrerat, men susphalten tyder på ofiltrerat prov. 3(4)

42 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.1 - Uppmätta halter av metaller i grundvatten. Referensprovtagning Elnaryd Prov Provtagningsdatum År Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn DOC Kommentar mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l µg/l mg/l µg/l mg/l mg/l mg/l mg/l mg/l GV0602 grund Filtrerat GV0602 grund Filtrerat GV0602 grund Filtrerat GV0602 djup Ofiltrerat GV0602 djup Ofiltrerat GV0602 djup Ofiltrerat <0.5 2 < GV0602 djup Filtrerat GV0602 djup Filtrerat GV0602 djup Filtrerat GV0603 grund Ofiltrerat GV0603 grund Ofiltrerat GV0603 grund Filtrerat GV0603 grund Filtrerat GV0603 djup Ofiltrerat GV0603 djup Ofiltrerat GV0603 djup Filtrerat < GV0603 djup Filtrerat Hästhagen 1:2 Ofiltrerat <0.5 <0.3 1 < <1 5.6 <1 <0.1** <1 3.1 < Hästhagen 1:2 Ofiltrerat < < < < < < Hästhagen 1:2 Ofiltrerat < < < <1 21 <1 < < Hästhagen 1:2 Ofiltrerat <0.5 <0.5 < < <1 4.1 <1 < <1 3 < <5 Hästhagen 1:2** Ofiltrerat <0.5 <0.5 < < <1 3.1 <1 < < Hästhagen 1:2 Ofiltrerat < < Hästhagen 1:2 Ofiltrerat < <1 8.4 <1 Hästhagen 1:9*** Ofiltrerat < < <0.1** < < 8 Hästhagen 1:9 Ofiltrerat < < < < Hästhagen 1:9 Ofiltrerat <0.5 < < <1 < < Hästhagen 1:9 Ofiltrerat <0.5 <0.5 < < <1 <0.1 < < Hästhagen 1:9** Ofiltrerat < < <1 < < Hästhagen 1:9 Ofiltrerat Hästhagen 1:9 Ofiltrerat <0, <0, Hästhagen 1:9 Ofiltrerat < <1 47 <1 Hästhagen 1:9 Filtrerat <0, Hästhagen 1:9 ladugård Ofiltrerat < GV111 Ofiltrerat < Detta prov missades att filtreras i fält! GV111 Ofiltrerat < GV111 (Swedpower) Filtrerat/ofiltrerat? Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV111 Filtrerat GV111 Filtrerat GV111 Filtrerat Övriga gvrör och brunnar GV0201 Ofiltrerat <0.5 < < <1 <1 2.3 < < GV0201 Ofiltrerat <0.5 <0.5 < < < < < GV0201 Ofiltrerat < < < < < < GV0201 Ofiltrerat < < < GV0201 Filtrerat < GV0201 Filtrerat <0.5 < < < < < GV0201 Filtrerat (på lab) < < < GV0201 Filtrerat < < < < < GV0201 Filtrerat <0.05 < < < < < GV0201 Filtrerat < GV0201 Filtrerat <0.2 < Brunn 1, Vegtech Ofiltrerat <0.1 <1 <1 <5 < 7 Brunn 1, Vegtech Ofiltrerat < < Brunn 1, Vegtech Ofiltrerat < < Brunn 1, Vegtech Ofiltrerat < <5 Brunn 1, Vegtech Ofiltrerat < < Brunn 8, Vegtech Ofiltrerat < Brunn 8, Vegtech Ofiltrerat < < Brunn 8, Vegtech Ofiltrerat < < Brunn 8, Vegtech Ofiltrerat <0.5 2 <1 5.6 <5 Brunn 8, Vegtech Ofiltrerat < < Elnaryd 1:24 Ofiltrerat < < <1 3.6 <1 <0.1** < Elnaryd 1:24 Ofiltrerat < < < < < < Elnaryd 1:24 Ofiltrerat <0.5 < < <1 2.3 <1 < < Elnaryd 1:24 Ofiltrerat < < < Elnaryd 1:24 Ofiltrerat <0.5 <0.5 < < <1 26 <1 < <1 3.2 < < Elnaryd 1:24 Ofiltrerat < <0.5 Elnaryd 1:24 Ofiltrerat < <1 150 <1.1 Kalkatorp 1:23 Ofiltrerat < < < < <0.1** <1 6 < < 7 Kalkatorp 1:23 Ofiltrerat < < < < < < Kalkatorp 1:23 Ofiltrerat < < < < < < Kalkatorp 1:23 Ofiltrerat <0.5 <0.5 < < <1 10 <1 < <1 4.8 < <5 Kalkatorp 1:23 Ofiltrerat < < < < < < Kalkatorp 1:23 Ofiltrerat < <1 68 <0.4 Kalkatorp 1:23 Ofiltrerat < < Ref.rör Ofiltrerat < Ref.rör Ofiltrerat Ref.rör Ofiltrerat <0, Ref.rör Filtrerat < < < Ref.rör Filtrerat < < Ref.rör Filtrerat Ammonium Suspenderande ämnen TOC Ba Si Sr Ammoniumnitrogen Nitrat-nitrogen Klorid Sulfat Jämförvärden Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l Lokal bakgrund (Max Elnaryd 1:24) x Lokal bakgrund (Max Elnaryd 1:24) Dricksvattennorm Elnaryd 1:24, Ofiltrerat < < <1 3.6 <1 <0.1** < Elnaryd 1:24, Ofiltrerat < < < < < < Elnaryd 1:24, Ofiltrerat <0.5 < < <1 2.3 <1 < < Elnaryd 1:24, Ofiltrerat < < < Elnaryd 1:24, Ofiltrerat <0.5 <0.5 < < <1 26 <1 < <1 3.2 < Elnaryd 1:24, Ofiltrerat < Elnaryd 1: < <1 150 ** Glasflaska var ej använd vid provtagning av kvicksilver. *** PAH-flaska trasig vid ankomst till lab. 4(4)

43 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.2 - Uppmätta halter av PAH i grundvatten. Referensprovtagning Elnaryd Summa 1-2- Benzo(b, Benzo(g, Dibenzo( Indeno(1, PAH Summa Summa Summa Metylnaft Metylnaft Acenafte Acenaftyl Benzo(a) Benzo(a) k)fluoran Bens(b)fl Bens(k)fl h,i)peryle Dibensof a,h)antra Fenantre Fluorante 2,3- Prov Provtagningsdatum canc. PAH övr. PAH-16 PAH-20 alen alen n en Antracen antracen pyren ten uoranten uoranten n uran cen n n Fluoren cd)pyren Karbazol Krysen Naftalen Pyren Kommentar ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV1 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 GV1 Ofiltrerat < < < GV1 Ofiltrerat < GV1 Ofiltrerat <0.02 < < GV1 Ofiltrerat < < <0.02 < < < GV1 Ofiltrerat <0.02 < < GV2 djupt (Swedpower) Ofiltrerat/filtrerat? 2001 < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV2 djupt Ofiltrerat < <0.02 < <0.02 <0.02 <0.02 < < <0.02 <0.02 <0.02 < GV2 djupt Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 < < GV2 djupt Ofiltrerat < < <0.02 < <0.02 < GV2 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < < GV2 djupt Ofiltrerat < < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV2 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < GV2 djupt Ofiltrerat < <0.02 < <0.02 < <0.02 < GV2 grunt (Swedpower) Ofiltrerat/filtrerat? 2001 < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV2 grunt Ofiltrerat <0.02 < < < GV2 grunt Ofiltrerat < <0.02 < <0.02 < <0.02 < GV2 grunt Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 GV2 grunt Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 < < <0.02 <0.02 <0.02 <0.02 GV2 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < GV2 grunt Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 < GV2 grunt Ofiltrerat <0.02 < <0.02 < < GV4 (Swedpower) Ofiltrerat 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV4 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV4 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV4 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV4 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV4 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < GV5 (Swedpower) Ofiltrerat/filtrerat? 2001 < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV 5 Ofiltrerat < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV 5 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV 5 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV 5 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV 5 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV6 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV6 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV6 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV6 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV6 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < GV6 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < GV7 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV7 Ofiltrerat < <0.02 < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV7 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV7 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 NGV7 grund Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < NGV7 grund Ofiltrerat < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 NGV7 grund Ofiltrerat <0, <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 NGV7 djup Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < NGV7 djup Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 NGV7 djup Ofiltrerat <0, <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 GV8 djupt (Swedpower) Ofiltrerat/filtrerat? 2001 < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV8 djupt Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV8 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV8 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV8 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 GV8 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV8 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV8 djupt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV8 grunt (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV8 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV8 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV8 grunt Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV9 (Swedpower) (Gv 9 Grunt) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV9 (Gv 9 Grunt) Ofiltrerat < <0.02 < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV9 (Gv 9 Grunt) Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV9 (Gv 9 Grunt) Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV9 (Gv 9 Grunt) Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV9 (Gv 9 Grunt) Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV9 (Gv 9 Grunt) Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV9 (Gv 9 Grunt) Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV9 (Gv 9 Grunt) Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 <0.02 <0.02 <0.02 GV9 (Gv 9 Grunt) Ofiltrerat <0, <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0, <0,010 <0,016 9 <0,037 GV9 Djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV9 Djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV9 Djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV10 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV10 Ofiltrerat < <0.02 < <0.02 <0.02 <0.02 < <0.02 < <0.02 < <0.02 < GV10 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV10 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV10 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV10 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV85 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV85 Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 < GV85 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV85 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 < GV85 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 Brunn 1 (Swedpower) Ofiltrerat/filtrerat? 2001 < Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. Brunn 1, Kompl. prov Ofiltrerat < <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Brunn 1 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.0 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 Brunn 1 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1 Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0201 Ofiltrerat 2002 <0.2 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0201 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0201 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 1(3)

44 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Summa 1-2- Benzo(b, Benzo(g, Dibenzo( Indeno(1, PAH Summa Summa Summa Metylnaft Metylnaft Acenafte Acenaftyl Benzo(a) Benzo(a) k)fluoran Bens(b)fl Bens(k)fl h,i)peryle Dibensof a,h)antra Fenantre Fluorante 2,3- Prov Provtagningsdatum canc. PAH övr. PAH-16 PAH-20 alen alen n en Antracen antracen pyren ten uoranten uoranten n uran cen n n Fluoren cd)pyren Karbazol Krysen Naftalen Pyren Kommentar GV0201 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0201 Ofiltrerat GV0201 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0201 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0201 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0202 djupt Ofiltrerat 2002 <0.2 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0202 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 GV0202 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 grunt Ofiltrerat 2002 <0.3 < <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 < <0.03 GV0202 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 grunt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0202 grunt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0202 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0202 grunt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0202 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0202 grunt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0203 djupt Ofiltrerat 2002 <0.2 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0203 djupt Ofiltrerat < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0203 djupt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0203 djupt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0203 djupt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0203 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0203 djupt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0203 djupt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0203 grunt Ofiltrerat 2002 <0.2 < <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 <0.03 < <0.03 GV0203 grunt Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0203 grunt Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0203 grunt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0203 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0203 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV0203 grunt Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0203 grunt Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Brunn 1, Vegtech Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1, Vegtech Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1, Vegtech Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1, Vegtech Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 1, Vegtech Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 8, Vegtech Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 8, Vegtech Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Brunn 8, Vegtech Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Brunn 8, Vegtech Ofiltrerat < <0.02 < <0.02 <0.02 <0.02 <0.02 < <0.02 < Brunn 8, Vegtech Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Elnaryd 1:24 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Elnaryd 1:24 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 < Elnaryd 1:24 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Elnaryd 1:24 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Elnaryd 1:24 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 Elnaryd 1:24 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Elnaryd 1:24 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Kalkatorp 1:23 Ofiltrerat < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Kalkatorp 1:23 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Kalkatorp 1:23 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Kalkatorp 1:23 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Kalkatorp 1:23 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Kalkatorp 1:23 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Kalkatorp 1:23 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Hästhagen 1:2 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:2 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 < Hästhagen 1:2 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Hästhagen 1:2 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:2 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Hästhagen 1:2 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:2 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 < Hästhagen 1:9, Kompl. prov Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:9 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 < Hästhagen 1:9 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:9 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:9 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Hästhagen 1:9 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 Hästhagen 1:9 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Ref.rör Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 Ref.rör Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV111 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 Swedpower (2001). Osäkert om filtrerat eller ofiltrerat. GV111 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < GV111 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV111 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV111 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0601 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < GV0601 grund Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0601 grund Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0601 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < GV0601 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV0601 djup Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < < GV0602 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 < GV0602 grund Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0602 grund Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0602 djup Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0602 djup Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0602 djup Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0603 grund Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0603 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < GV0603 djup Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0604 grund Ofiltrerat < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0604 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0604 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < GV0606 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0606 grund Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0606 grund Ofiltrerat <0.20 < <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0606 grund Ofiltrerat <0, <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 2(3)

45 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Summa 1-2- Benzo(b, Benzo(g, Dibenzo( Indeno(1, PAH Summa Summa Summa Metylnaft Metylnaft Acenafte Acenaftyl Benzo(a) Benzo(a) k)fluoran Bens(b)fl Bens(k)fl h,i)peryle Dibensof a,h)antra Fenantre Fluorante 2,3- Prov Provtagningsdatum canc. PAH övr. PAH-16 PAH-20 alen alen n en Antracen antracen pyren ten uoranten uoranten n uran cen n n Fluoren cd)pyren Karbazol Krysen Naftalen Pyren Kommentar GV0606 djup Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0606 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV0606 djup Ofiltrerat <0,056 <0,38 <0,45 <0,025 <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 GV0607 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0607 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < GV0607 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < <0.02 GV0607 grund Ofiltrerat <0, <0,010 <0,026 <0,027 <0,012 <0,010 <0, <0, <0,010 <0, <0,037 GV0607 djup Ofiltrerat < <0.02 <0.02 <0.02 < <0.02 < GV0607 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV0607 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < GV0607 djup Ofiltrerat <0, <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0, <0, <0,010 <0, <0,037 GV0608 djup Ofiltrerat < < <0.02 < < GV0608 djup Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 GV0608 djup Ofiltrerat <0, <0,25 <0,034 <0,010 <0,026 <0,027 <0,012 <0,010 <0, <0, <0,010 <0, <0,037 GV0608 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < GV0608 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < GV0608 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < GV0608 grund Ofiltrerat <0, <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0, <0, <0,010 <0, <0,037 GV0609 djup Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < < <0.02 < GV0609 djup Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0609 djup Ofiltrerat <0.20 < <0.02 < < <0.02 <0.02 < <0.02 < < GV0609 djup Ofiltrerat <0,056 <0,38 <0,45 <0,025 <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 GV0609 grund Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0609 grund Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0609 grund Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 GV0609 grund Ofiltrerat <0, <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0, <0,010 <0,016 <0,34 <0,037 GV0605 grund Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 < GV0605 grund Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 GV0605 grund Ofiltrerat <0, <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0, <0,010 <0,016 5 <0,037 3(3)

46

47 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.3 - Uppmätta halter av metaller i ytvatten. Referensprovtagning Elnaryd Prov Provtagningsdatum Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn Suspen derande ämnen TOC Ba Si Sr Flöde mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l mg/l mg/l µg/l mg/l µg/l (l/s) YV1 Ofiltrerat YV1 Ofiltrerat < YV1 Ofiltrerat YV1 Ofiltrerat < YV1 Ofiltrerat < < YV1 Ofiltrerat YV1 Ofiltrerat YV1 Ofiltrerat < YV2 Ofiltrerat < YV2 Ofiltrerat YV2 Ofiltrerat < YV2 Ofiltrerat < YV2 Ofiltrerat < YV2 Ofiltrerat YV2 Ofiltrerat YV2 Ofiltrerat < YV3 Ofiltrerat <0.5 < < <0.1** <1 4 < YV3 Ofiltrerat <0.5 < < < < YV3 Ofiltrerat <0.5 < < < < YV3 Ofiltrerat < < < < YV3 Ofiltrerat YV4 Ofiltrerat YV4 Ofiltrerat YV4 Ofiltrerat YV4 Ofiltrerat YV5 Ofiltrerat < YV5 Ofiltrerat < YV5 Ofiltrerat < <1 YV5 Ofiltrerat YV5 Ofiltrerat YV6 Ofiltrerat < YV6 Ofiltrerat YV6 Ofiltrerat < YV6 Ofiltrerat YV6 Ofiltrerat < YV6 Ofiltrerat YV6 Ofiltrerat <1 8 YV7 Ofiltrerat <1 <1 < YV7 Ofiltrerat YV7 Ofiltrerat <1 YV7 Ofiltrerat YV7 Ofiltrerat YV7 Ofiltrerat YV7 Ofiltrerat YV8 Ofiltrerat < YV8 Ofiltrerat YV8 Ofiltrerat YV8 Ofiltrerat YV8 Ofiltrerat < < YV8 Ofiltrerat YV8 Ofiltrerat < <1 10 YV9 Ofiltrerat YV9 Ofiltrerat YV9 Ofiltrerat < YV9 Ofiltrerat YV9 Ofiltrerat < YV9 Ofiltrerat YV9 Ofiltrerat <1 8.8 YT0608:1 Ofiltrerat <0, YT0608:2 Ofiltrerat YT0608:3 Ofiltrerat (2)

48 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Prov Provtagningsdatum Al As Pb P Fe Cd Ca K Co Cu Cr Hg Mg Mn Mo Na Ni S Zn Suspen derande ämnen TOC Ba Si Sr Flöde mg/l µg/l µg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l mg/l µg/l mg/l µg/l mg/l mg/l µg/l mg/l µg/l (l/s) YT0608:4 Ofiltrerat YT0608:5 Ofiltrerat YT0608:6 Ofiltrerat < ** Glasflaska var ej använd vid provtagning av kvicksilver. Tillståndsklassificering enligt NV 4913 As Cu Cr Zn µg/l µg/l µg/l µg/l Mycket låga halter <=0.4 <=0.5 <=0.3 <=5 Låga halter Måttligt höga halter Höga halter Mycket höga halter >75 >45 >75 >300 2(2)

49 Miljöövervakning Elnaryd - referensprovtagningar Bilaga 2 Tabell B2.4 - Uppmätta halter av PAH i ytvatten. Referensprovtagning Elnaryd Summa Summa Summa Summa 1-Metylnaftalenaftalen 2-Metyl- Ace- Benzo(a)an Benzo(a)py Benzo(b,k)fl Bens(b)- Bens(k)- Benzo(g,h,i)- Dibenso- Dibenzo(a,h)an Indeno(1,2,3- Prov Provtagningsdatum Flöde PAH canc. PAH övr. PAH-16 PAH-20 Ace-naften naftylen Antracen tracen ren uoranten fluoranten fluoranten perylen furan tracen Fenantren Fluoranten Fluoren cd)pyren Karbazol Krysen Naftalen Pyren l/s ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l YV1 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV1 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV1 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV1 Ofiltrerat <0.20 <0.30 <0.15 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV1 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV1 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV1 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 < <0.02 YV1 Ofiltrerat <0.20 <0.30 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV1 Ofiltrerat <0,056 <0,38 <0,45 <0,025 <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 YV2 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV2 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV2 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV2 Ofiltrerat <0.20 <0.30 <0.15 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV2 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 YV2 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 < YV2 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 < <0.02 < YV2 Ofiltrerat <0.20 <0.30 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV2 Ofiltrerat <0,056 <0,38 <0,45 <0,025 <0,25 <0,018 <0,010 <0,026 <0,027 <0,012 <0,010 <0,012 <0,030 <0,030 <0,040 <0,010 <0,016 <0,34 <0,037 YV3 (Swedpower) Ofiltrerat/filtrerat? 2001 < YV3 Ofiltrerat < < < < < YV3 Ofiltrerat < <0.02 < < YV3 Ofiltrerat < <0.02 < <0.02 < <0.02 < YV3 Ofiltrerat <0.02 <0.02 <0.02 < <0.02 <0.02 < YV3 Ofiltrerat < <0.02 < < YV4 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV4 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV5 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV5 Ofiltrerat < <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV5 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV5 Ofiltrerat <1 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV5 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV5 Ofiltrerat <0.20 < < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV6 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV6 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV6 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV6 Ofiltrerat <0.20 <0.30 <0.15 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV6 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV6 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV6 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV6 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV7 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV7 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV7 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV7 Ofiltrerat <1 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < < <0.02 YV7 Ofiltrerat < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV7 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV7 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV8 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV8 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV8 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV8 Ofiltrerat <0.20 <0.30 <0.15 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV8 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV8 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV8 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV8 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV9 (Swedpower) Ofiltrerat/filtrerat? 2001 <0.2 <0.3 YV9 Ofiltrerat <0.06 <0.13 <0.15 <0.2 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV9 Ofiltrerat <0.20 < <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 < <0.02 YV9 Ofiltrerat <0.20 <0.30 <0.15 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV9 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV9 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV9 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 YV9 Ofiltrerat <0.20 <0.30 <0.16 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 <0.02 1(1)

50

51 VI S* PO L* 2019 VI S* PO L* 2021 VI S* PO L* 2005 VI S* PO L* 2023 VI S* PO L* VI S* PO L* 2004 VI S* PO L* 2003 VI S* PO L* 2022 VI S* PO L* 1590 Gustavslund Hästhagen Miljöövervakning Elnaryd referensprovtagningar Bilaga 3 Karta över lokalisering av provtagningspunkter; ytvatten, grundvattenrör och brunnar på och omkring Elnaryd 1:16. Ref.rör Elnaryd 1: 24 YV1 YV2 Hästhagen 1: 9 brunn8(v egtech) brunn1 GV0606 grund GV0606 dj up GV85 gv 1 gv 5 GV0607 grund GV0607 dj up YV3 gv 6 Dike I GV0601 grund GV0601 dj up Dike II GV111 Bäcken YV4 gv 2grund gv 2dj up GV0608 grund GV0608 dj up gv 8grund gv 4 GV0609 grund GV0609 djup NGV7 gv 7 gv 8dj up gv 10 GV0602 grund GV0602 dj up gv 3 brunn1(v egtech) Ungefärlig sträckning för tidigare järnvägsspår GV0604 grund YV5 GV9 dj up gv grunt 0203dj upt Hästhagen 1: 2 GV0605 grund GV0603 grund GV0603 dj up YV7 100 m 0201 YV8 0202grunt 0202dj upt YV9 YV6 Kalkatorp 1:23
