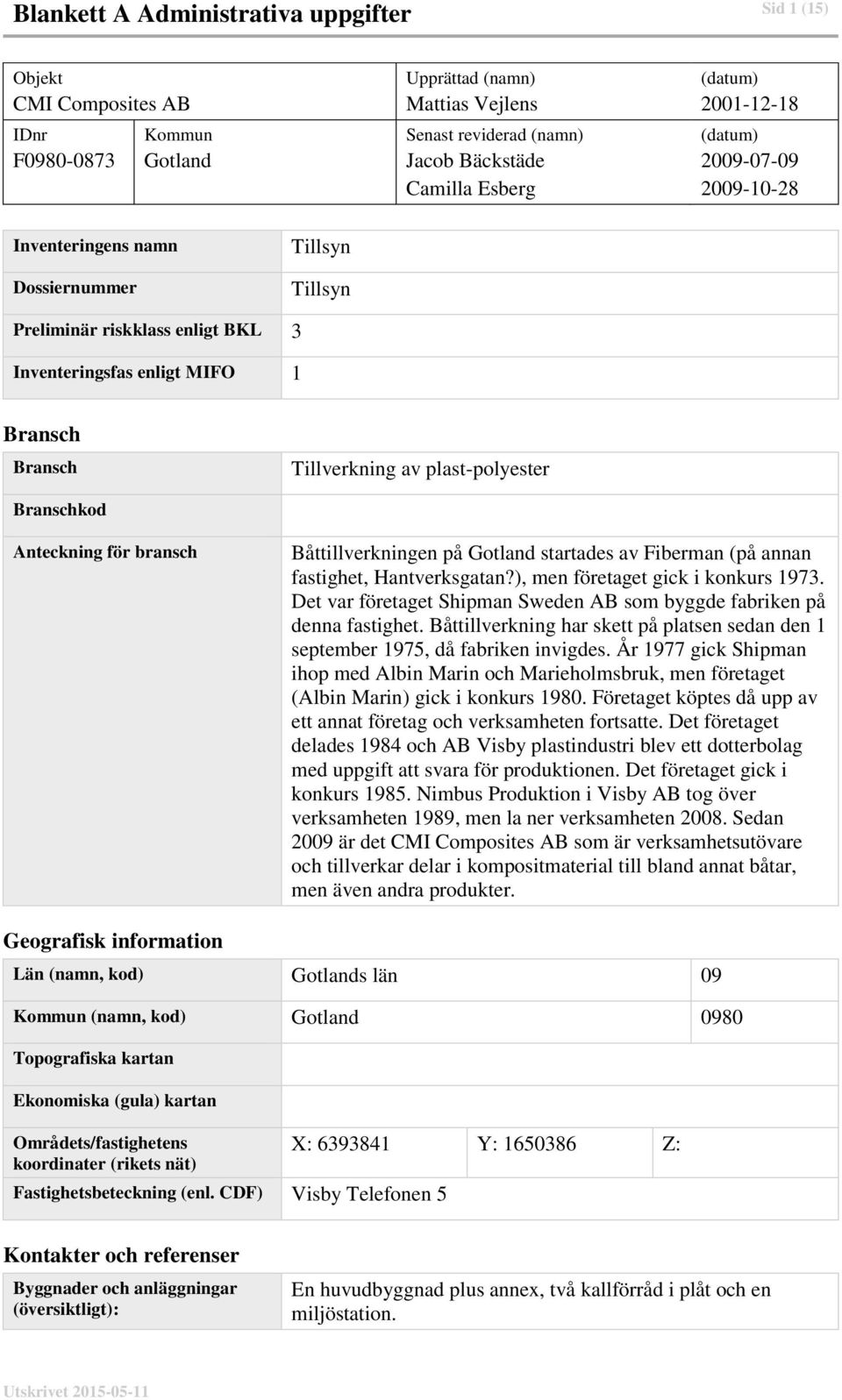

1 Blankett A Administrativa uppgifter Sid 1 (15) Objekt CMI Composites AB IDnr F Kommun Gotland Upprättad (namn) Mattias Vejlens Senast reviderad (namn) Jacob Bäckstäde Camilla Esberg Inventeringens namn Dossiernummer Tillsyn Tillsyn Preliminär riskklass enligt BKL 3 Inventeringsfas enligt MIFO 1 Bransch Bransch Tillverkning av plastpolyester Branschkod Anteckning för bransch Båttillverkningen på Gotland startades av Fiberman (på annan fastighet, Hantverksgatan?), men företaget gick i konkurs Det var företaget Shipman Sweden AB som byggde fabriken på denna fastighet. Båttillverkning har skett på platsen sedan den 1 september 1975, då fabriken invigdes. År 1977 gick Shipman ihop med Albin Marin och Marieholmsbruk, men företaget (Albin Marin) gick i konkurs Företaget köptes då upp av ett annat företag och verksamheten fortsatte. Det företaget delades 1984 och AB Visby plastindustri blev ett dotterbolag med uppgift att svara för produktionen. Det företaget gick i konkurs Nimbus Produktion i Visby AB tog över verksamheten 1989, men la ner verksamheten Sedan 2009 är det CMI Composites AB som är verksamhetsutövare och tillverkar delar i kompositmaterial till bland annat båtar, men även andra produkter. Geografisk information Län (namn, kod) Gotlands län 09 Kommun (namn, kod) Gotland 0980 Topografiska kartan Ekonomiska (gula) kartan Områdets/fastighetens koordinater (rikets nät) Fastighetsbeteckning (enl. CDF) Visby Telefonen 5 X: Y: Z: Kontakter och referenser Byggnader och anläggningar (översiktligt): En huvudbyggnad plus annex, två kallförråd i plåt och en miljöstation. Utskrivet

2 Blankett A Administrativa uppgifter Sid 2 (15) Objektets besöksadress Skarphällsgatan Visby Nuvarande verksamhetsutövare (namn och adress) Tidigare verksamhetsutövare (namn och adress) CMI Composites AB, Box Visby Nimbus Produktion i Visby AB, Skarphällsgatan Visby AB Visby plastindustri Albin Marin Shipman Sweden AB Nuvarande fastighetsägare (namn och adress) Kontaktpersoner med adress hos tillsynsmyndighet eller dylikt Områdets/fastighetens storlek (m 2 ) Tidigare utredningar listas om sådana finns Andre källor, ange vilka och var de finns Fixpunkter (placering) Fiberman (på annan fastighet) Gotlands Industrihus AB, Visby Camilla Esberg, Lst 3,3818 ha MHKMR Lst Arkiv Brunnar/undersökningsrör (läge, skick och typ) Utskrivet

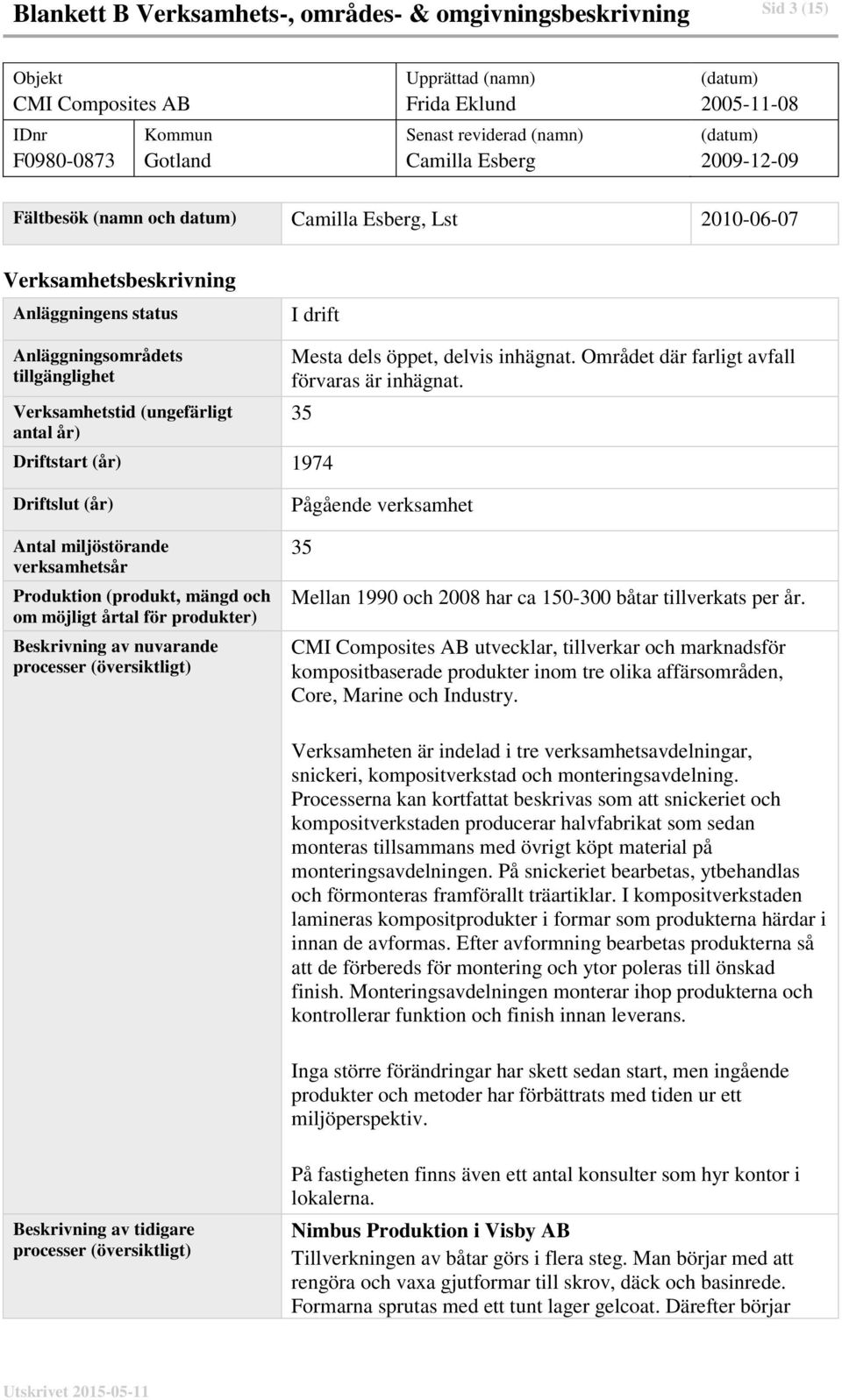

3 Blankett B Verksamhets, områdes & omgivningsbeskrivning Sid 3 (15) Objekt CMI Composites AB IDnr F Kommun Gotland Upprättad (namn) Frida Eklund Senast reviderad (namn) Camilla Esberg Fältbesök (namn och datum) Camilla Esberg, Lst Verksamhetsbeskrivning Anläggningens status I drift Anläggningsområdets tillgänglighet Verksamhetstid (ungefärligt antal år) Mesta dels öppet, delvis inhägnat. Området där farligt avfall förvaras är inhägnat. 35 Driftstart (år) 1974 Driftslut (år) Antal miljöstörande verksamhetsår Produktion (produkt, mängd och om möjligt årtal för produkter) Beskrivning av nuvarande processer (översiktligt) Pågående verksamhet 35 Mellan 1990 och 2008 har ca båtar tillverkats per år. CMI Composites AB utvecklar, tillverkar och marknadsför kompositbaserade produkter inom tre olika affärsområden, Core, Marine och Industry. Verksamheten är indelad i tre verksamhetsavdelningar, snickeri, kompositverkstad och monteringsavdelning. Processerna kan kortfattat beskrivas som att snickeriet och kompositverkstaden producerar halvfabrikat som sedan monteras tillsammans med övrigt köpt material på monteringsavdelningen. På snickeriet bearbetas, ytbehandlas och förmonteras framförallt träartiklar. I kompositverkstaden lamineras kompositprodukter i formar som produkterna härdar i innan de avformas. Efter avformning bearbetas produkterna så att de förbereds för montering och ytor poleras till önskad finish. Monteringsavdelningen monterar ihop produkterna och kontrollerar funktion och finish innan leverans. Inga större förändringar har skett sedan start, men ingående produkter och metoder har förbättrats med tiden ur ett miljöperspektiv. Beskrivning av tidigare processer (översiktligt) På fastigheten finns även ett antal konsulter som hyr kontor i lokalerna. Nimbus Produktion i Visby AB Tillverkningen av båtar görs i flera steg. Man börjar med att rengöra och vaxa gjutformar till skrov, däck och basinrede. Formarna sprutas med ett tunt lager gelcoat. Därefter börjar Utskrivet

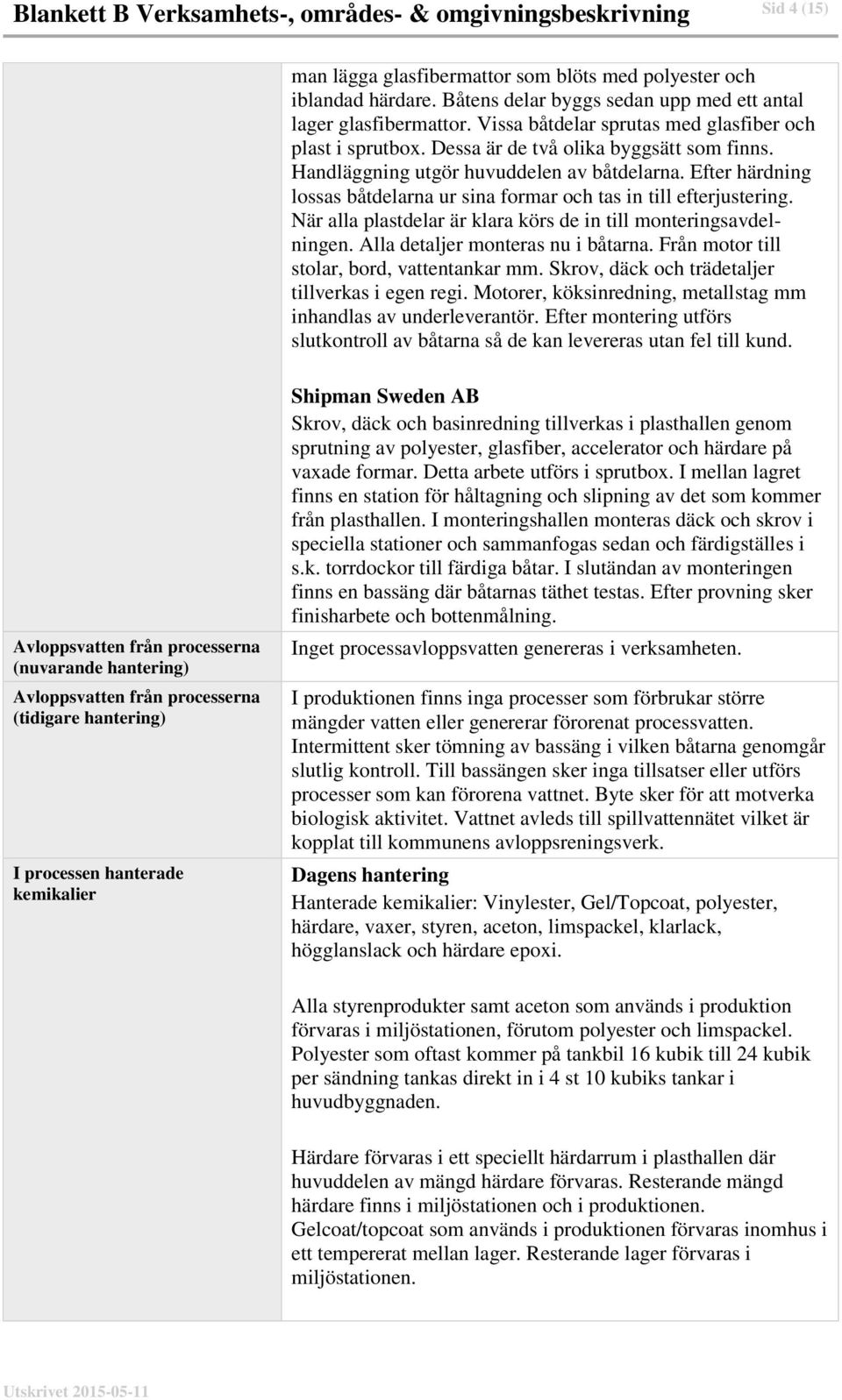

4 Blankett B Verksamhets, områdes & omgivningsbeskrivning Sid 4 (15) man lägga glasfibermattor som blöts med polyester och iblandad härdare. Båtens delar byggs sedan upp med ett antal lager glasfibermattor. Vissa båtdelar sprutas med glasfiber och plast i sprutbox. Dessa är de två olika byggsätt som finns. Handläggning utgör huvuddelen av båtdelarna. Efter härdning lossas båtdelarna ur sina formar och tas in till efterjustering. När alla plastdelar är klara körs de in till monteringsavdelningen. Alla detaljer monteras nu i båtarna. Från motor till stolar, bord, vattentankar mm. Skrov, däck och trädetaljer tillverkas i egen regi. Motorer, köksinredning, metallstag mm inhandlas av underleverantör. Efter montering utförs slutkontroll av båtarna så de kan levereras utan fel till kund. Avloppsvatten från processerna (nuvarande hantering) Avloppsvatten från processerna (tidigare hantering) I processen hanterade kemikalier Shipman Sweden AB Skrov, däck och basinredning tillverkas i plasthallen genom sprutning av polyester, glasfiber, accelerator och härdare på vaxade formar. Detta arbete utförs i sprutbox. I mellan lagret finns en station för håltagning och slipning av det som kommer från plasthallen. I monteringshallen monteras däck och skrov i speciella stationer och sammanfogas sedan och färdigställes i s.k. torrdockor till färdiga båtar. I slutändan av monteringen finns en bassäng där båtarnas täthet testas. Efter provning sker finisharbete och bottenmålning. Inget processavloppsvatten genereras i verksamheten. I produktionen finns inga processer som förbrukar större mängder vatten eller genererar förorenat processvatten. Intermittent sker tömning av bassäng i vilken båtarna genomgår slutlig kontroll. Till bassängen sker inga tillsatser eller utförs processer som kan förorena vattnet. Byte sker för att motverka biologisk aktivitet. Vattnet avleds till spillvattennätet vilket är kopplat till kommunens avloppsreningsverk. Dagens hantering Hanterade kemikalier: Vinylester, Gel/Topcoat, polyester, härdare, vaxer, styren, aceton, limspackel, klarlack, högglanslack och härdare epoxi. Alla styrenprodukter samt aceton som används i produktion förvaras i miljöstationen, förutom polyester och limspackel. Polyester som oftast kommer på tankbil 16 kubik till 24 kubik per sändning tankas direkt in i 4 st 10 kubiks tankar i huvudbyggnaden. Härdare förvaras i ett speciellt härdarrum i plasthallen där huvuddelen av mängd härdare förvaras. Resterande mängd härdare finns i miljöstationen och i produktionen. Gelcoat/topcoat som används i produktionen förvaras inomhus i ett tempererat mellan lager. Resterande lager förvaras i miljöstationen. Utskrivet

5 Blankett B Verksamhets, områdes & omgivningsbeskrivning Sid 5 (15) Restprodukter från processerna, mellanlagring (förekomst, typ) Tidigare hantering (Nimbustiden) Hanterade kemikalier: polyester, styren (plåtdunkar i färgförråd), gelcoat/topcoat (färgförrådet samt i utomhusbeläget miljöförråd), härdare (30 liters plastdunkar, särskilt utrymme), limmassa (utomhus beläget miljöförråd), vaxlösning (färgförråd), aceton (200 liters fat, två i blandningsrum, resterande i utomhus beläget miljöförråd), motorbensin ( jeepdunkar i särskilt plåtskåp), diesel (tankvagn om 400 liter), etanol, trälack (utomhus belägen container), förtunning till trälack, härdare till trälack, gasol (gasolförråd på gården), polerpasta (förråd), bilvax (förråd). Polyester och aceton hanteras i helt slutna system. Polyester finns i fyra lagertankar om 10 m 3, vardera. Idag sorteras restprodukterna i följande kategorier: papper, wellpapp, förpackningsplast, deponi, brännbart, farligt avfall. Farligt avfall (acetonspill, färgrester etc) skickas på destruktion. Förvaring av kärl till restprodukter är containers som töms efter behov och är väl märkta. Containrarna är placerade på inhägnad del av fastigheten. I fabriken finns ett centralt dammsugningssystem installerats för att tillvarataga slip och annat damm. Fasta avfall i form av härdade plastrester som skrapats upp från golv, glasfiberremsor, emballage och skyddspapper mm samlas ihop i sopcontainers med lock och föres till lämplig plats för destruktion. Efterbehandlingsåtgärder, genomförda (typ av åtgärd) Efterbehandlingsåtgärder, planerade (typ av åtgärd) Konflikter Aceton, lämnades tidigare att stå och avdunsta innan inlämning. Fastigheten ligger 280 m från yttre vattenskyddsområde. Området och omgivningen Markanvändning på objektet Markanvändning inom påverkansområdet Avstånd till bostadsbebyggelse Synliga vegetationsskador inom objektet Synliga vegetationsskador inom påverkansområdet Dominerande markförhållanden inom området Topografi, lutning (%) Industrimark Industrimark 400 m till närmaste bostad Nej Stora delar av fastigheten är asfalterad. Nej Mycket genomsläppliga jordarter Utskrivet

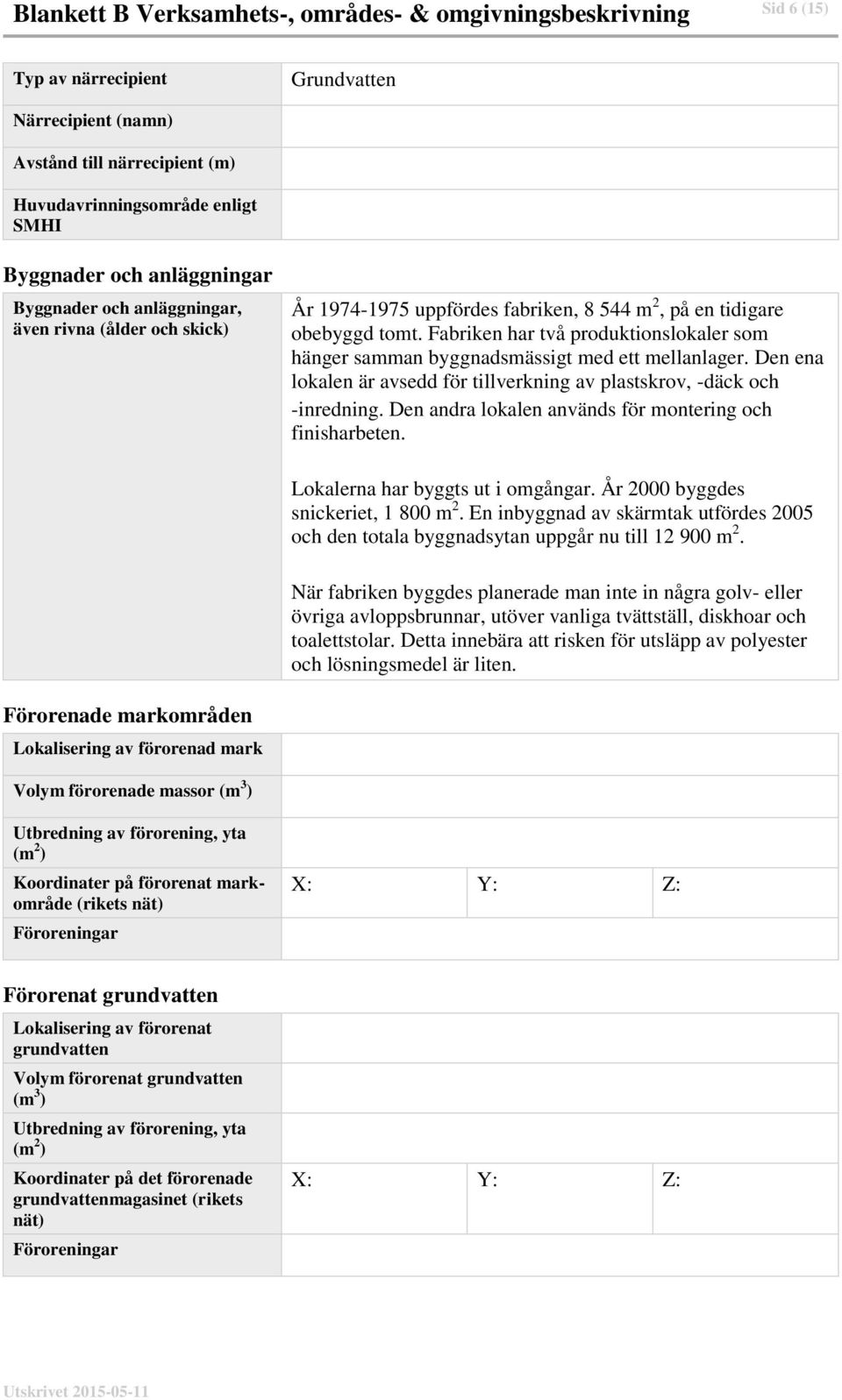

6 Blankett B Verksamhets, områdes & omgivningsbeskrivning Sid 6 (15) Typ av närrecipient Grundvatten Närrecipient (namn) Avstånd till närrecipient (m) Huvudavrinningsområde enligt SMHI Byggnader och anläggningar Byggnader och anläggningar, även rivna (ålder och skick) År uppfördes fabriken, m 2, på en tidigare obebyggd tomt. Fabriken har två produktionslokaler som hänger samman byggnadsmässigt med ett mellanlager. Den ena lokalen är avsedd för tillverkning av plastskrov, däck och inredning. Den andra lokalen används för montering och finisharbeten. Lokalerna har byggts ut i omgångar. År 2000 byggdes snickeriet, m 2. En inbyggnad av skärmtak utfördes 2005 och den totala byggnadsytan uppgår nu till m 2. När fabriken byggdes planerade man inte in några golv eller övriga avloppsbrunnar, utöver vanliga tvättställ, diskhoar och toalettstolar. Detta innebära att risken för utsläpp av polyester och lösningsmedel är liten. Förorenade markområden Lokalisering av förorenad mark Volym förorenade massor (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på förorenat markområde (rikets nät) Föroreningar X: Y: Z: Förorenat grundvatten Lokalisering av förorenat grundvatten Volym förorenat grundvatten (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på det förorenade grundvattenmagasinet (rikets nät) Föroreningar X: Y: Z: Utskrivet

7 Blankett B Verksamhets, områdes & omgivningsbeskrivning Sid 7 (15) Förorenade sediment Lokalisering av förorenat sediment Volym förorenade sediment (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på förorenat sedimentområde (rikets nät) Föroreningar X: Y: Z: Deponier Deponi Typ av deponi Innehåll i deponin Läckage från deponin Deponins koordinater (rikets nät) Dagvatten Dagvattendränering (typ) Dagvattenrecipient (typ) Övrigt Övrigt X: Y: Z: Vatten från tak och andra hårdgjorda ytor på fastigheten avleds till dagvattennätet. Det finns två stycken dagvattenbrunnar med bruntätning på det inhägnade området. Dagvattennätet avleds via kommunens system, som mynnar i södra hamnen, Visby. CMI startade sin verksamhet Företaget ägs till huvuddelen av Södergren Design AB. Övriga ägare är JCraft Boats AB, AWN Consultera AB, Kenth Lindqvist och Niklas Lundh. Nimbus Produktion i Visby AB var ett företag inom Nimbuskoncernen, huvudägaren heter Altor Equity Partners AB. Under den tid Nimbus hade verksamhet på Telefonen 5 bedrevs även verksamhet på andra fastigheter i Visby: Hyveln 6, Hyveln 7 samt Sotaren 3. Utskrivet

8 Blankett D Spridningsförutsättningar Sid 8 (15) Objekt CMI Composites AB IDnr F Kommun Gotland Upprättad (namn) Camilla Esberg Senast reviderad (namn) Från byggnader och anläggningar Föroreningar i byggnader och anläggningar Spridningssätt Konstaterad historisk spridning Övrigt Olja, styren, färger, toluen, lösningsmedel Vid ett tillfälle (någon gång mellan ) hamnade polyester i dagvattensystemet. Uppskattad andel urlakning per år (%) Från mark till byggnader Flyktiga föroreningar i mark Markens genomsläpplighet (m/år) Byggnadens genomsläpplighet (m/år) Konstaterad historisk spridning Lösningsmedel, styren, toluen Nej Övrigt Uppskattad hastighet för inträngning i byggnader Mark och grundvatten Föroreningars lokalisering i marken idag, markera även på karta Eventuellt har aceton läckt ut på gatan vid ett tillfälle under Spridningshastighet för ämnen som transporteras med vatten i mark Föroreningar som sprids med vatten Markens genomsläpplighet i det mest genomsläppliga lagret (m/s) Lutning på grundvattenytan (%) Grundvattenströmning (m/år) ca Olja, styren, färger, toluen, lösningsmedel Nedbrytbara föroreningar Toluen, lösningsmedel, olja Nedbrytningshastighet Föroreningar som binds i marken Utskrivet

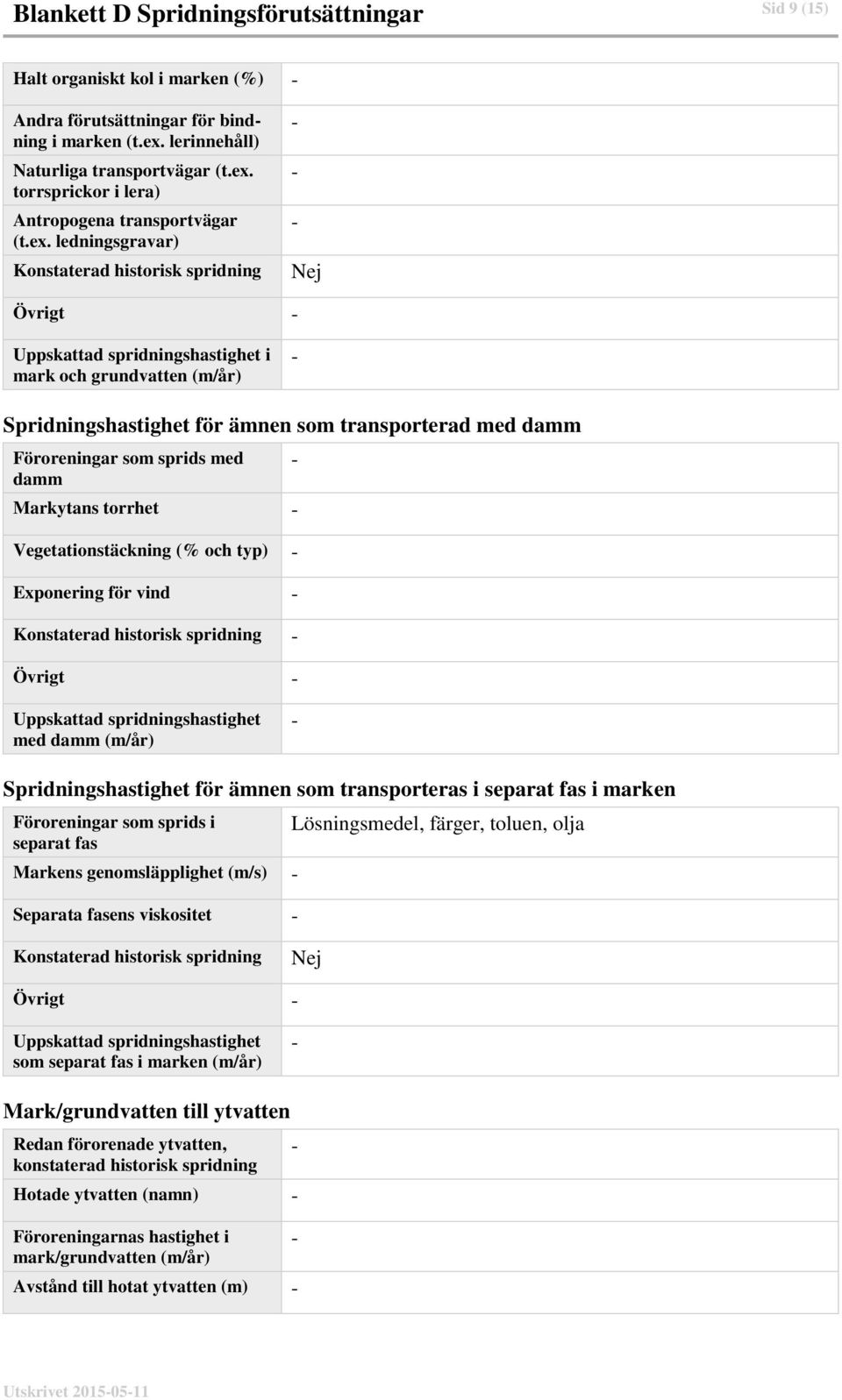

9 Blankett D Spridningsförutsättningar Sid 9 (15) Halt organiskt kol i marken (%) Andra förutsättningar för bindning i marken (t.ex. lerinnehåll) Naturliga transportvägar (t.ex. torrsprickor i lera) Antropogena transportvägar (t.ex. ledningsgravar) Konstaterad historisk spridning Nej Övrigt Uppskattad spridningshastighet i mark och grundvatten (m/år) Spridningshastighet för ämnen som transporterad med damm Föroreningar som sprids med damm Markytans torrhet Vegetationstäckning (% och typ) Exponering för vind Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet med damm (m/år) Spridningshastighet för ämnen som transporteras i separat fas i marken Föroreningar som sprids i separat fas Markens genomsläpplighet (m/s) Separata fasens viskositet Lösningsmedel, färger, toluen, olja Konstaterad historisk spridning Nej Övrigt Uppskattad spridningshastighet som separat fas i marken (m/år) Mark/grundvatten till ytvatten Redan förorenade ytvatten, konstaterad historisk spridning Hotade ytvatten (namn) Föroreningarnas hastighet i mark/grundvatten (m/år) Avstånd till hotat ytvatten (m) Utskrivet

10 Blankett D Spridningsförutsättningar Sid 10 (15) Ytavrinning på mark, diken och avlopp Varierande grundvattennivåer, översvämningar och högvatten Övrigt Uppskattad spridningstid till ytvatten (år) Ytvatten Föroreningar som sprids med ytvatten Ytvattnets transporthastighet (km/år) / omsättningstid (år) Utspädning leder till oskadlig halt i ytvatten Ojämn spridning i ytvatten Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet i ytvatten (km/år) Sediment Redan förorenade sediment, konstaterad historisk spridning Föroreningar som sprids via vatten till sediment Förutsättning för sedimentation i olika delar av vattensystemet Båttrafik som rör upp sediment Muddring Kraftiga vågor Gasbildning Föroreningar i separat fas i sediment Övrigt Jämn utbredning (m/år) Ojämn utbredning, markera även på karta Kartor och bilder Kartor och bilder som bifogas (bilageförteckning) Utskrivet

11 Blankett E Samlad riskbedömning Sid 11 (15) Objekt CMI Composites AB IDnr F Kommun Gotland Upprättad (namn) Camilla Esberg Senast reviderad (namn) Verksamhetsbeskrivning Tillverkning av båtar och andra produkter i kompositmaterial Föroreningarnas farlighet (F) Låg Måttlig Hög Mycket hög Aceton Olja, Styren, Färg, Toluen, Lösningsmedel Föroreningsnivå (N) Medium Liten Måttlig Stor Mycket stor Byggnad/anl. X Mark Grundvatten X X Ytvatten Sediment Spridningsförutsättningar Medium Små Måttliga Stora Mycket stora Från byggnad Till byggnad X X I mark och grundvatten Till ytvatten X I ytvatten I sediment Känslighet och skyddsvärde (KoS) Medium Liten Måttlig Stor Mycket stor Byggnad/anl. K Mark och grundvatten Ytvatten och sediment S, Kgv Km Utskrivet

12 Blankett E Samlad riskbedömning Sid 12 (15) Bedömning av K/S baseras på markanvändningen Markanvändning enligt Industrimark Pågående markanvändning Kort beskrivning av exponeringssituationerna Riskklassning Inventerarens intryck (fas 1) Riskklass (fas 1) 3 Vid platsbesöket fanns inga indikationer på att byggnaderna eller omgivningarna skulle vara förorenade. Motivering (fas 1) Riskklassningen avseende den verksamhet som funnits på fastigheten baseras på muntlig och skriftlig information samt Naturvårdsverkets rapport 4918 (Metodik för inventering av förorenade områden). Inga provtagningar av mark, vatten, sediment eller byggnader har genomförts i denna inventering. Sammantaget bedöms risken för miljöpåverkan från verksamheten på fastigheten som måttlig (Riskklass 3). Föroreningarnas farlighet (F) är hög. Föroreningsnivån (N) i byggnaden är måttlig, men bedöms som liten i mark och grundvatten. Spridningsförutsättningarna i marken är stora men eftersom marken i dagsläget är täckt av asfalt bedöms sammantaget spridningen som måttlig. Eventuella ledningsgravar i marken kan dock påverka spridningen. Spridningsförutsättningarna i byggnaden är små. Inventerarens intryck (fas 2) Känsligheten för byggnaden (K) bedöms som stort då människor befinner sig på området under arbetstid. Känsligheten för marken (Km) är måttligt då människor rör sig där i liten utsträckning. Känsligheten för grundvattnet (Kgv) är liten eftersom fastigheten har kommunalt vatten. Skyddsvärdet (S) är litet eftersom det är en industrifastighet som till stor del täcks av asfalt. Riskklass (fas 2) Motivering (fas 2) Andra prioriteringsgrunder Andra prioriteringsgrunder Exponering av föroreningar sker idag på följande sätt Utskrivet

13 Blankett E Samlad riskbedömning Sid 13 (15) Länkar Andra förorenade områden som hotar samma recipient Andra förorenade områden som har sitt ursprung i samma verksamhet Övrigt Övrigt Utskrivet

14 Blankett E Samlad riskbedömning Sid 14 (15) Riskklassningsdiagram SPRIDNINGSFÖRUTSÄTTNINGAR MYCKET STORA RISKKLASS 1 STORA RISKKLASS 2 MÅTTLIGA N S K (gv) K (mark) RISKKLASS 3 F mark/gv SMÅ N K F RISKKLASS 4 LÅG/LITEN MÅTTLIG HÖG/STOR MYCKET HÖG/STOR bygg/anl FÖRORENINGARNAS FARLIGHET = F FÖRORENINGSNIVÅ = N KÄNSLIGHET = K SKYDDSVÄRDE = S Utskrivet

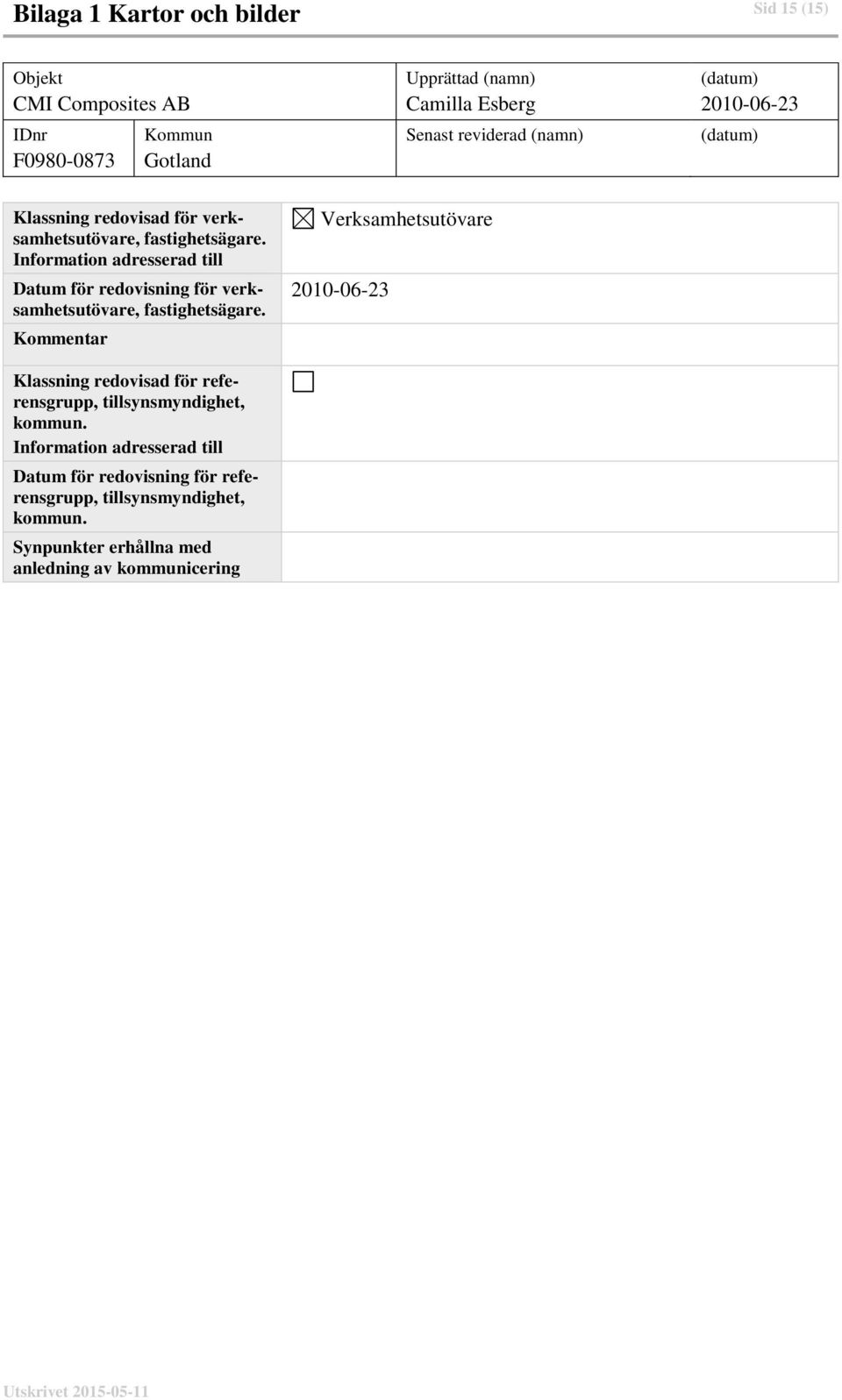

15 Bilaga 1 Kartor och bilder Sid 15 (15) Objekt CMI Composites AB IDnr F Kommun Gotland Upprättad (namn) Camilla Esberg Senast reviderad (namn) Klassning redovisad för verksamhetsutövare, fastighetsägare. Information adresserad till Datum för redovisning för verksamhetsutövare, fastighetsägare. Kommentar Klassning redovisad för referensgrupp, tillsynsmyndighet, kommun. Information adresserad till Datum för redovisning för referensgrupp, tillsynsmyndighet, kommun. Synpunkter erhållna med anledning av kommunicering Verksamhetsutövare Utskrivet
