TILLÄMPNINGSGUIDE. ACH580 Hantera de totala livslängdskostnaderna för HVAC-system

Transkript

1 TILLÄMPNINGSGUIDE ACH580 Hantera de totala livslängdskostnaderna för HVAC-system

2

3 3 Innehållsförteckning 004 Skapa ett effektivt klimat med ACH En tydlig vision för HVACbranschen 006 Den verkliga ägandekostnaden 007 Uppnå besparingar genom ledande HVAC-produkter och -support Värdekedja genom hela livslängden Anteckningar

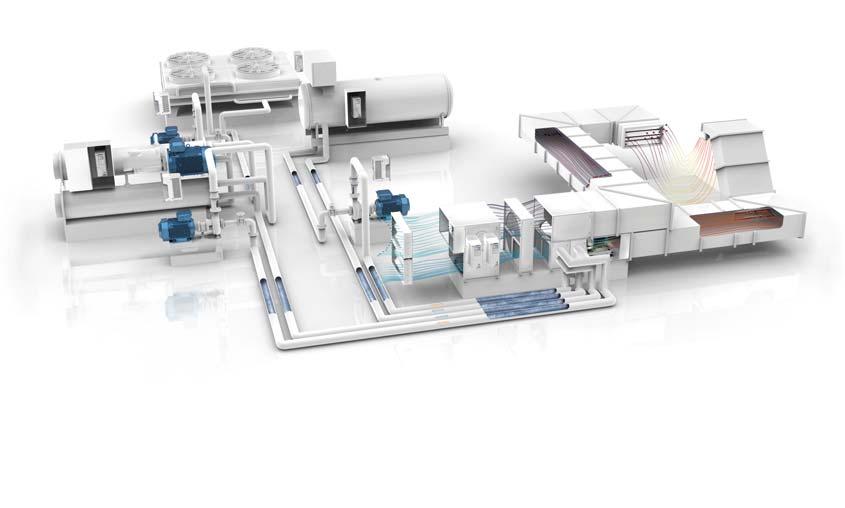

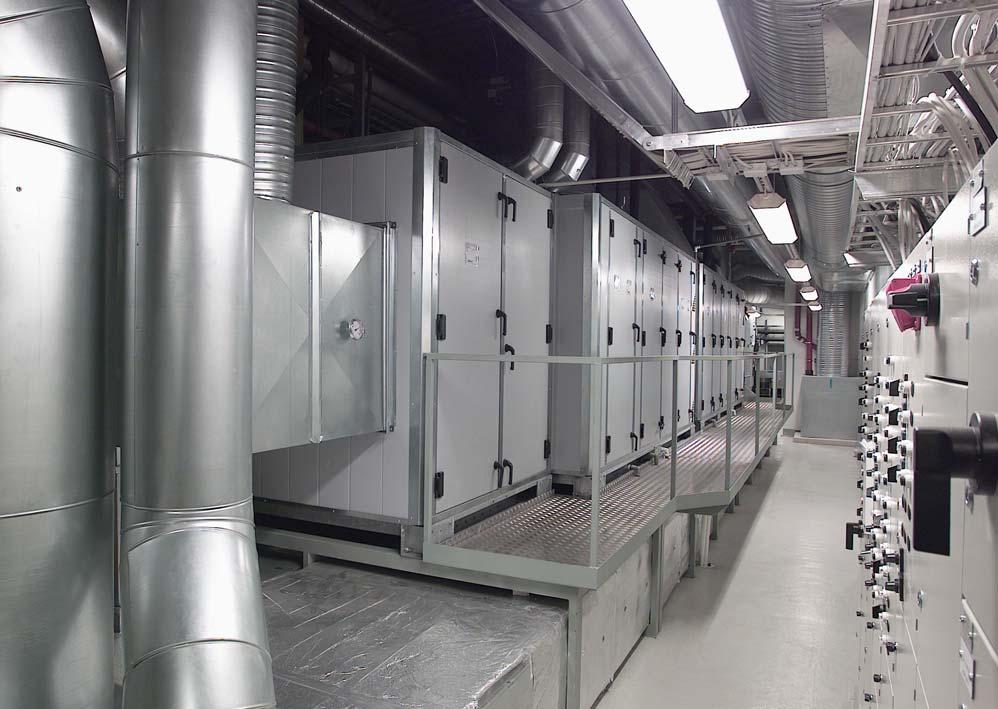

4 4 TILLÄMPNINGSGUIDE ACH580 HANTERA DE TOTALA ÄGANDEKOSTNADERNA FÖR HVAC-SYSTEM Skapa ett effektivt klimat med ACH580 Figur 01. Exempelinstallation av HVAC- system I de flesta byggnader står HVAC-system i fastighetsautomation för upp till 50 % av den totala energiförbrukningen. De inledande investeringskostnaderna för HVAC motsvarar bara ca 20 % av den totala livslängdskostnaden (TCO, Total Cost of Ownership). Med ACH580 kan kunderna skapa det optimala klimatet i byggnader för effektivitet och samtidigt minska TCO. Det är viktigt att välja rätt produkter och de beslut du fattar i början av inköpsprocessen har påverkar utan tvivel TCO. Ett luftsystem med god kvalitet kan lätt hålla i över 25 år om den installeras och sedan underhålls korrekt. Tjugofem år för mekanisk utrustning kan låta idealiskt, men det är bara naturligt att det kan tillstöta komplikationer till följd av bristande underhåll, felaktig användning av systemen o.s.v. Det är då frekvensomriktare och motorer, måste bytas ut i förtid och TCO påverkas negativt. Ta reda på hur du kan maximera drivsystemets livslängd och skapa en klimatanläggning för många års effektivitet. Fördelar Testade motorer och frekvensomriktare erbjuder verifierade verkningsgradsnivåer med olika typer av motorer. Oavsett om du använder traditionella AC-induktionsmotorer, PM-motorer eller ACH580-frekvensomriktare och det energieffektiva IE4 SynRM-motorpaketet, kan vi ge optimala prestanda på ett så energieffektivt sätt som möjligt. Aktuell information om energieffektivitet tack vare energiövervakningsfunktion som visar de uppskattade besparingarna jämfört med att köra motorn direkt online (i full hastighet). Figur 01.

5 5 En tydlig vision för HVAC-branschen Figur 2. ACH580 med SynRM-motor I över 20 år har ABB varit ledande inom HVACmotorstyrningsinnovationer. ACH580 är andra generations dedikerade HVAC-specifika varvtalsreglerade frekvensomriktare och erbjuder den bästa effektiviteten inom motor/frekvensomriktare med våra synkrona reluktansmotorer (SynRM). Vi var marknadsledande med våra BACnet-integreringsmöjligheter och nu erbjuder vi BACnet över IP. Vårt mål är att leverera de bästa produkterna och att kommunicera den verkliga ägandekostnaden för drivsystem när det gäller alla varvtalsreglerade HVAC-tillämpningar. Vikten av livscykelstjänster för att garantera korrekt inomhusklimat under de närmaste 20 åren och ännu längre är av största vikt för ABB. Alla dessa åtgärder är till för att säkerställa att din HVAC-utrustning kan fortsätta leverera, i dag och i framtiden. ACH580 som ett komplett paket ABB kan leverera ett komplett paket inklusive varvtalsreglerade frekvensomriktare, motorer och automationslösningar för alla HVAC-tillämpningar från lufthanteringssystem till primära och sekundära pumpar, kylare med mera. ABB:s portfölj för HVAC innehåller: Varvtalsreglerade frekvensomriktare för lågspänning Varvtalsreglerade drivsystem för mellanspänning Låg- och mellanspänningsmotorer Synkrona reluktansmotorer (SynRM) och frekvensomriktare Omformartransformatorer Likströmsdrivsystem Mjukstartare Faskompensering Störningsfilter Mekaniska kraftöverföringsprodukter PLC-system Operatörs-interface (HMI:er) Figur 02.

6 6 TILLÄMPNINGSGUIDE ACH580 HANTERA DE TOTALA ÄGANDEKOSTNADERNA FÖR HVAC-SYSTEM Den verkliga ägandekostnaden Ägandekostnaden eller livslängdskostnaden har traditionellt varit inköpspriset plus driftskostnaden. Men man förbiser ofta kostnader som har med ägandet att göra: stilleståndskostnader. HELA LIVSLÄNGDS- KOSTNADEN = $ + + Investeringskostnader Driftskostnader Stilleståndskostnader Investeringskostnad De inledande kostnaderna för HVAC-systemen antingen en ny konstruktion eller en uppgradering. Driftskostnader Ett nyckelelement för driftskostnaden är den energi som tillämpningen använder. Det handlar också om att upptäcka på vilka sätt varvtalsreglerade frekvensomriktare och högeffektiva motorer kan förbättra produktiviteten. Underhållskostnaden ska inte tas med här, eftersom tvärt emot nuvarande tankegångar ökar det inte hela livslängdskostnaden att lägga pengar på underhåll: det gör raka motsatsen. Förebyggande underhåll betalar sig självt genom att undvika de höga kostnaderna för ett oplanerat driftstopp. Det blir inga överraskningar med utrustning som går sönder oväntat eller med oplanerade driftstopp. Förebyggande underhåll ger fördelen av att betala mindre tack vare rätt planering. Stilleståndskostnader Det här är den mest förbisedda aspekten av ägandet. Vilka blir de sammanlagda kostnaderna som följd av att en process avbryts? De kan spänna från driftstopp till förlorat anseende. Den viktiga aspekten här är hur man kan minimera kostnaderna för att inte köra. Ofta förlitar sig företag på snabb åtgärd vid fel. Men tänk om du kunde reducera riskerna avsevärt till att börja med? Kostnaden för underhåll är alltid lägre än kostnaden för fel. Så ett strukturerat underhållsprogram som erbjuds i en livscykelanalys (se sidan 9) minskar kostnaderna avsevärt. Dessutom har HVAC-system som inte används korrekt en betydande inverkan på kritiska områden: Kommersiella byggnader: Brist på bra inomhusklimat minskar produktiviteten vilket leder till missnöjda hyresgäster plus att lokalerna inte längre är attraktiva att hyra ut. Skolor: Brist på gott inomhusklimat bidrar till dålig arbetsmiljö för både lärare och elever Sjukvård: Ett icke-fungerande inomhusklimat är ett hot mot patientsäkerhet och arbetsmiljön Datacenter: Driftstörningar kan bidra till stora samhällsproblem både i offentligt och kommersiell verksamhet där ett stopp kan kosta miljonbelopp i sekunden.

7 7 Uppnå besparingar genom ledande HVAC-teknik och support Oöverträffad energieffektivitet Att driva elmotorer med varvtalsreglerade frekvensomriktare ger lägre reaktiv strömförbrukning. Tack vare frekvensomriktare kan du köra motorn i lägre hastighet och bara använda den energi som processen faktiskt kräver. Det ger också lägre värmeförluster för både frekvensomriktaren och motorn så att mindre kyla behövs i elrum, vilket leder till tillförlitliga prestanda och i slutänden en lägre elräkning. Det innebär också mindre investering i enheter för elnätskompensation, t.ex. filter, samt minskade störningar i elnätet. Lägre elräkningar Genom att minska hastigheten för en pump, fläkt eller kompressor med ett varvtalsreglerat drivsystem går det ofta att spara procent av energin. I en del fall går det att spara ända upp till 80 procent. Energibesparingar kan översättas direkt till lägre elräkningar, så att kapitalet kan användas för investeringar på annat håll. Minskade CO 2 -utsläpp Genom minskad energiförbrukning så ger det en potentiell minskning av luftföroreningar som t ex CO 2 -utsläpp och ökade möjligheter att uppnå skärpta miljökrav. Minskad energiförbrukning genom investeringar i nya drivsystem kan ge nationella skattelättnader. Högre kvalitet och tillförlitlighet för processer Världsledande teknologi för drivsystem säkerställer optimal prestanda. Drivsystemet kan effektivt hantera korta spänningsavbrott och återkomst genom att styra och hantera den roterande massan, så kallad flygande start. Genom frekvensomriktaren fås också ett utmärkt skydd mot kortslutning i motor och kablage. Ökad produktivitet En ökad produktivitet fås genom en ökad tillgänglighet och prestanda. Samtidigt som driftskostnaderna minskar tack vare energioptimeringen. Produkten möjliggör med inbyggda funktioner som förvarnar vid fel och ger rätt diagnostik, detta ger ökat stöd för driftspersonalen att minska stilleståndstiden. Minskat mekaniskt slitage Ett varvtalsreglerat drivsystem innebär en mer effektiv drift som innebär ett lägre varvtal och temperatur samt ett minskat underhåll på mekaniska delar. Maximera vinsten De totala underhållsbehovet för hela anläggningen kan reduceras och därigenom minimeras oplanerade avbrott. Tillgängligheten förbättras dramatiskt i synnerhet för kritiska tillämpningar.

8 8 TILLÄMPNINGSGUIDE ACH580 HANTERA DE TOTALA ÄGANDEKOSTNADERNA FÖR HVAC-SYSTEM Värdekedja genom hela livslängden Proaktivt underhållsarbete för anläggningens alla delar gör dig konkurrenskraftig genom att minimera oplanerade avbrott för dina drivsystem. Det sätts stor tillit till motortillämpningar i hela HVAC-branschen. De utför viktiga funktioner och har ett högt driftvärde. Ett fel i systemet kan leda till bortfall av produktion och intäkter, samt få konsekvenser för säkerhet och miljö. För att minska risken för fel måste varje del varvtalsreglerade frekvensomriktare ACH580, motorer, lager, kopplingar eller växlar underhålls korrekt vid rätt tidpunkt i livscykeln. De tjänster som erbjuds av ABB och våra partner omfattar hela livscykeln. Genom hela värdekedjan finns även utbildning, teknisk support och kundanpassade kontrakt tillgängliga. Projektering Beställning och leverans Installation och driftsättning Energiutvärdering Produktivitetsanalys Tillförlitlighetsutvärdering Teknisk anpassning Vilka elnätskrav finns Klimatkrav Val/dimensionering Leveransbehov Expressleverans Onlineordersystem Installationssupport Driftsättning Inventering och registrering Start-up assistans Kontrakt Teknisk rådgivning Utbildning

9 9 Auktoriserade partner Vårt partnernätverk levererar expertis inom försäljning, support, service och teknik i nära samarbete med ABB. Våra partnerföretag är strategiskt placerade i hela världen och levererar ABB:s produkter och tjänster direkt till din anläggning tillsammans med samma tekniska kompetens, detta i kombination med välutrustade reparations- och serviceverkstäder. Alla leverantörer av produkter och supporttjänster genomgår omfattande och fortlöpande utbildning inom alla områden av motorer, frekvensomriktare och tjänster. ABB:s globala HVAC-team kan ge service och support 24/7. Drift och underhåll Reservdelshållning Förebyggande underhållstjänst Förebyggande underhåll Serviceavtal för drivsystem Fjärrsupport Serviceverkstad Service på plats Energianalys och andra kundspecifika servicetjänster Telefonsupport Garanti och utökade garantier Uppgradering och underhållstjänster Uppgradering av hårdvara Uppgradering av programvara Serviceavtal under garantitid och utanför garantitid
