1 (7) Bostadshus Markteknisk undersökningsrapport (MUR) Projekteringsanvisningar Beställare: ErHo Bygg AB GeoExperten AB GEOTEKNISK KONSULT Rolf Svensson

2 (7) Innehållsförteckning: Markteknisk undersökningsrapport (MUR) 1. Orientering sid 3 2. Underlagsmaterial sid 3 3. Styrande dokument sid 3 4. Geoteknisk kategori sid 3 5. Nivåförhållande sid 4 6. Fältundersökningar sid 4 7. Redovisning sid 4 8. Undersökningsresultat sid Berggrund sid Jordlager sid Hållfasthetsegenskaper sid Vattenförhållanden sid 4 Projekteringsanvisningar 9. Grundläggning sid Dimensionering sid Dränering sid Schaktarbeten sid Kontroll sid 7 Bilagor Bilaga 1- Provtabell A (1 sida) Ritningar Ritning Ge 1- Borrplan Ritning Ge 2- Borrprofiler

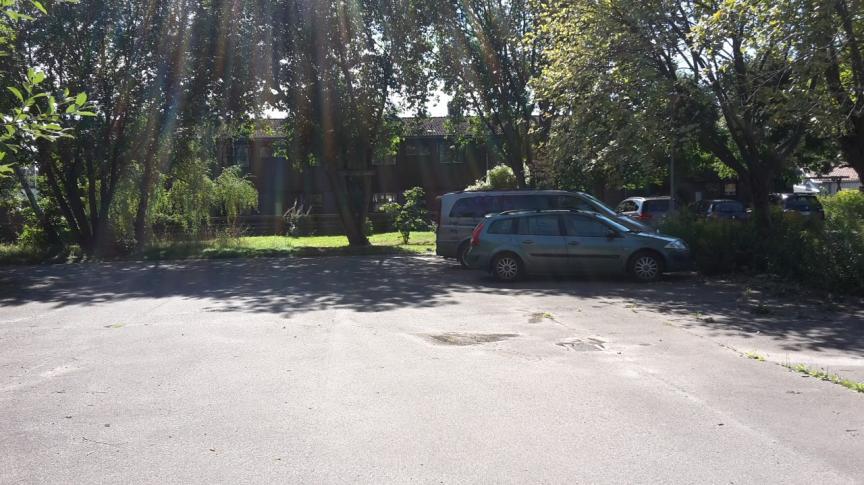

3 (7) för bostadshus i Markteknisk undersökningsrapport (MUR) 1. Orientering På uppdrag av ErHo Bygg AB har rubricerade utförts. Undersökningen avser en byggnad för LSS boende i 1 plan samt två st flerfamiljshus i 3 plan och penthouse. Området som ligger i den östra delen av Bjuv gränsar i sydost till Industrigatan och Västra Ringgatan och i norr till järnväg. På tomten har det legat en industribyggnad som rivits. Ytan används delvis som parkering. Den geotekniska undersökningen syftar till att klarlägga de geotekniska förhållandena som underlag för dimensionering och utförande av geokonstruktioner, dränering och markarbeten. 2. Underlagsmaterial Digital nybyggnadskarta. Arkitektritningar (skissförslag ) upprättade av SEWS Arkitekter. SGU:s brunnsarkiv. 3. Styrande dokument Denna rapport ansluter till SS-EN (Eurocode 7: Geotechnical design, del 1 allmänna regler) med tillhörande nationell bilaga. Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller styrande dokument Geoteknisk fälthandbok SGF Rapport 1:96 samt SS EN-ISO Provtagning Störd provtagning med skruvborr 80 mm, L= 2,0 m, kategori B och kvalitetsklass 4 enligt EN ISO Jordartbestämning CPT sondering Grundvattenmätning Enligt EN Okulär jordartsklassificering i fält enl. EN ISO Rekommenderad CPT standard enligt SGF Rapport 1:93, sonderingsklass 2 Koordinatsystem I plan Sweref , i höjd RH 2000 Beteckningssystem SGF/BGS beteckningssystem 2001:2 med avsteg vid redovisning av provtagning i profil, se 4. Geoteknisk kategori För geokonstruktionerna gäller geoteknisk kategori 1 (GK 1) och/eller kategori 2 (GK 2).

4 (7) 5. Nivåförhållande Markytan vid borrhålen inmättes på nivåer mellan +21,2 och +21,7. 6. Fältundersökningar Fältarbetet utfördes av Stefan Svensson och omfattar. Inmätning och avvägning av borrhålen. Provtagning med skruvborr i 10 punkter. Hållfasthetsbestämning genom CPT sondering i 6 punkter. Kontroll av vattenytor i provtagningshålen. Installation av 2 detektorer för uppmätning av markradonstrålning. Borrningarna har utförts med larvgående borrbandvagn av fabrikat Geomek GM65 utrustad med fältdataminne av fabrikat ENVI D-mon. Inmätningsarbetet har skett med GPS instrument av fabrikat Altus APS-3u. Upptagna jordprover har jordartsklassificerats okulärt i fält. Radondetektorerna tillhandahålls och utvärderas av Radonanalys GJAB i Lund. 7. Redovisning Undersökningsresultaten redovisas i plan och profil på bifogade ritningar Ge 1 och Ge 2 samt i provtabell A enligt bilaga 1. Använda ritningsbeteckningar ansluter till SGF/BGS (Svenska Geotekniska beteckningssystem 2001:2 med avsteg vid redovisning av provtagning i profil. För närmare information hänvisas till Resultaten av radonmätningarna redovisas vid senare tillfälle. 8. Undersökningsresultat 8.1 Berggrund Berggrunden inom området utgörs av sedimentärt berg bestående av sandsten, lerskiffer och lera. Enligt uppgift i brunnsarkivet för närliggande brunn ligger bergytan på ca 40 m djup. 8.2 Jordlager Jordlagren utgörs överst av 0,4 á 0,6 m fyllning med omväxlande sand, grus och matjord. Ställvis förekommer det inblandning med tegel- och glasbitar i fyllningen. Risk för förekomst av fyllning till större djup än påträffat samt äldre kvarlämnade grundkonstruktioner bedöms föreligga. Fyllningen underlagras av naturligt lagrad sedimentär lera till 6,0 m djup. Leran tillhör materialtyp 4B och tjälfarlighetsklass 3 enligt klassificering i anläggnings AMA. 8.3 Hållfasthetsegenskaper Vid CPT sonderingarna har spetstryck motsvarande en odränerad skjuvhållfasthet 70 kpa uppmätts i leran till ca 1,5 m djup medan värden 150 kpa uppmätts i leran på större djup. 8.4 Vattenförhållande I samband med borrningarna hade det inte utbildats några vattenytor i provtagningshålen.

5 (7) Projekteringsanvisningar 9. Grundläggning Med ledning av undersökningsresultaten bedöms att husen kan grundläggas på sedvanligt sätt med hel kantförstyvad bottenplatta, längsgående grundsulor eller utbredda grundplattor i naturligt lagrad lera och/eller ny kontrollerad fyllning. Nuvarande fyllning samt matjord ska utskiftas under husen. Golv kan utformas som betonggolv på mark. Schaktbottnar av lera ska snarast skyddas mot ytuppmjukning genom utläggning av geotextil och makadam/friktionsjord. 9.1 Dimensionering För geokonstruktionerna gäller Eurokod 7-1 och geoteknisk kategori 1 (GK 1) och/eller 2 (GK 2). I GK 1 kan det dimensionerande grundtrycket sättas till 100 kpa. Om villkoren för GK 1 inte är uppfyllda eller oekonomiska dimensioner erhålls kan en övergång till GK 2 ske med dimensionering i brottgränstillstånd och bruksgränstillstånd. I brottgränstillstånd rekommenderas dimensioneringen att utföras enligt allmänna bärighetsekvationen där partialkoefficienten RD som beaktar osäkerheten i beräkningsmodellen kan sättas till 1,0. Beräkningarna föreslås ske enligt partialkoefficientmetoden. Tabell 1. Härledda och hävdvunna karakteristiska värden för jordlagren. Lager Tunghet k / k Hållfasthetsparametrar E-Modul kontrollerad fyllning 18/11 kn/m 3 k = 38 (c uk =0) E k =35 MPa med friktionsmaterial naturlig lera på 19/9 kn/m 3 c uk = 90 kpa (ø k = 0) E k =20 MPa nivåer +20,0 naturlig lera på 19/9 kn/m 3 c uk = 150 kpa (ø k = 0) E k =35 MPa nivåer <+20,0 Index k = karakteristiskt (medel-) värde. = Tunghet, = Tunghet under vatten, c u = Odränerad skjuvhållfasthet = Friktionsvinkel, E =Elasticitetsmodul Tabell 2. Partialkoefficienter i brottgräns för jordparametrar m Parameter m Friktionsvinkel, tan m =1,3 Skjuvhållfasthet c u mc =1,5 Tunghet = 1,0

6 (7) Tabell 3. Partialkoefficienter i bruksgränstillstånd för jordparametrar m Parameter m Friktionsvinkel, tan m =1,0 Odränerad skjuvhållfasthet c u mdk =1,0 Elasticitetsmodul E me =1,0 Tunghet = 1,0 10. Dränering Under husen ska dränerande och kapillärbrytande skikt utläggas. Om tvättad makadam väljs som kapillärbrytande lager så gäller att den kapillära stighöjden i materialet inte får överstiga halva lagertjockleken vilket normalt innebär en minimitjocklek av 0,2 m. Om cellplast som är godkänd som kapillärbrytande läggs ska ett minst 0,15 m tjockt dränerande lager läggas under cellplasten. Runt husen ska dräneringsledningar anordnas. Ledningarnas högsta punkt (vattengången) bör som högst ligga i nivå med det anslutande makadamlagrets eller dränerande lagrets underkant. Mellan terrass och makadamlager eller dränerande lager förordas utläggning av materialskiljande geotextil. Leran är tät och lämpar sig inte för infiltration/perkolation av dagvatten. 11. Schaktarbeten Fyllningen och matjorden ska utskiftas under husen och ersättas med kontrollerad fyllning. Jorden är lättschaktad med normal maskinutrustning. Schakter kan utföras med slänt ställd med lutning 3:1 vid <1,5 m schaktdjup, med lutning 2:1 vid schaktdjup mellan 1,5 och 2,5 m samt med lutning 1:1 vid schaktdjup >2,5 m. Schakt-, fyllnings- och packningsarbeten rekommenderas att utföras enligt anläggnings AMA. Fyllning under husen komprimeras enligt tabell CE/4. Leran är mycket känslig för uppmjukning vid vattenöverskott. Terrasserna ska snarast skyddas med geotextil och friktionsjord. Vid uppehåll i arbetet ska terrasserna vara släta och förlagda med fall mot pumpgropar eller omgivande lägre liggande markytor. Länshållning kan utföras med dränkbara pumpar i erosionsskyddade pumpgropar. Överbyggnader kan dimensioneras som för undergrund enligt materialtyp 4B i anläggnings AMA.

7 (7) 12. Kontroll Grundkontroll omfattande granskning av geokonstruktionsritningar och beräkningar, schaktbottenbesiktningar samt kontroll av de i geokonstruktionerna ingående materialen. Tilläggskontroll omfattande packningskontroll för uppfyllnader med en mäktighet av förslagsvis > 0,5 m. Vid uppfyllnad med bergkrossmaterial typ 0-90 mm är det dock tillräckligt att packningsarbetet verifieras och dokumenteras i markentreprenörens egenkontroll.

8 PROVTABELL A Bilaga 1 Datum Sida 1(1) Lund tel Uppdrag för bostadshus i Uppdragsnummer Borrhål Djup m u my/ provtagningshål Datum för undersökning Utförd av RSS Provtagningssätt Jordart u my=under markytan, vy=vattenyta, F/ anger fyllning 1 0,0-0,5 0,5-4,0 F/asfalt, Sand, cement, enstaka tegel, Lera ev. F/- 0.7 m 2 0,0-0,35 0,35-0,6 0,6-2,0 2,0-4,0 F/asfalt, grusig Sand F/grusig Sand, tegel, Matjord grå siltig Lera enstaka tunna sandskikt grundvattenrör vy 3,75 m u my ,0-0,4 0,4-0,6 0,6-2,0 2,0-4,0 F/asfalt, bärlagergrus, Sand, tegel mörkbrun något matjordshaltig Lera grå siltig Lera radondetektor LE ,0-0,4 0,4-3,0 F/Matjord, glasbitar, kolbitar, aska, enstaka tegel 5 0,0-0,2 0,2-0,35 0,35-1,4 F/Matjord, betong, tegel, enstaka kolbitar lerig Matjord 6 0,0-0,5 0,5-3,0 F/asfalt, grusig Sand, tegel, matjordshaltig Lera 7 0,0-0,45 0,45-2,0 2,0-4,0 F/Matjord, tegel, Sand grå siltig Lera radondetektor LE ,0-0,5 0,5-0,65 0,65-3,0 9 0,0-0,45 0,45-0,65 0,65-3,0 10 0,0-0,4 0,4-0,65 0,65-3,0 F/asfalt, grusig Sand, tegel, kolbitar mörkbrun matjordshaltig Lera F/asfalt, bärlagergrus, Sand mörkbrun matjordshaltig Lera F/asfalt, bärlagergrus, Sand mörkbrun matjordshaltig Lera

9 1D 1B 1C 1A VÄSTRA RINGGATAN 8:27 8:26 8:25 8:24 8:23 KVADRATEN : : GeoExperten i Skåne AB GEOEXPERTEN

10 GeoExperten i Skåne AB GEOEXPERTEN
