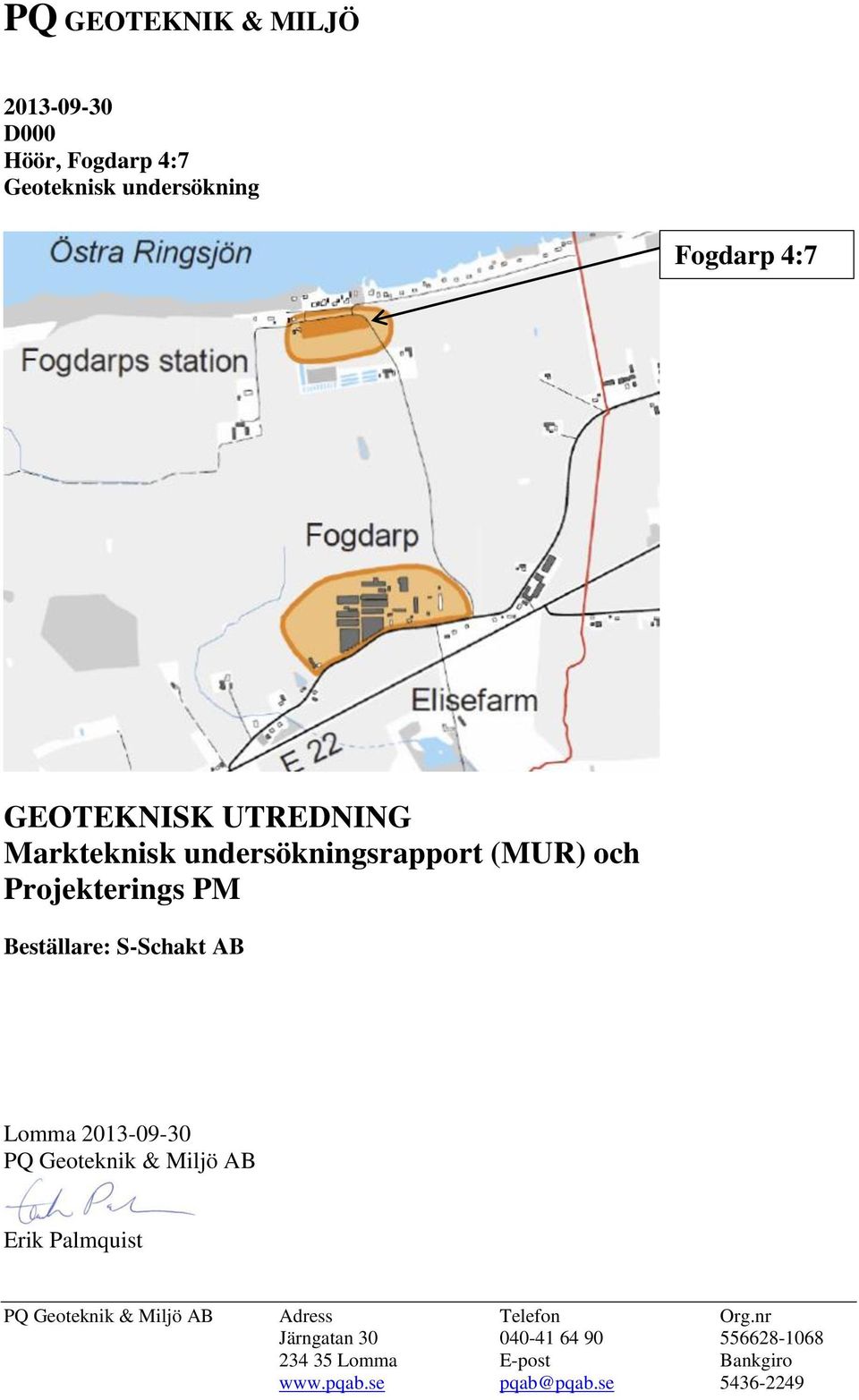

1 PQ GEOTEKNIK & MILJÖ D000 Höör, Fogdarp 4:7 Geoteknisk undersökning Fogdarp 4:7 GEOTEKNISK UTREDNING Markteknisk undersökningsrapport (MUR) och Projekterings PM Beställare: S-Schakt AB Lomma PQ Geoteknik & Miljö AB Erik Palmquist PQ Geoteknik & Miljö AB Adress Telefon Org.nr Järngatan Lomma E-post Bankgiro

2 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 2 (8) INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING Objekt Ändamål Underlag för undersökningen Styrande dokument Arkivmaterial Planerade konstruktioner Positionering Geotekniska fältundersökningar Geotekniska laboratorieundersökningar Befintliga förhållanden Härledda värden och dimensionering Rekommendationer-grundläggning Kontroll Värdering och riskanalys... 8 Redovisning bilagor och ritningar... 8

3 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 3 (8) D000 Höör, Fogdarp 4:7 Geoteknisk undersökning GEOTEKNISK UTREDNING Markteknisk undersökningsrapport (MUR) och Projekterings PM 1. Objekt Uppdragsgivare Uppdrag Övrigt Begränsningar S-Schakt AB, ombud Olle Schönström. Utredning av de geotekniska förhållandena för ny detaljplan för nybyggnation av villor. I denna handling, Geoteknisk utredning, MUR och Projekterings PM, redovisas samtliga hittills utförda geotekniska undersökningar i text och på ritning. Härtill beskrivs område, geotekniska förhållanden, rekommendationer om dimensionering, grundläggning, utförande m.m. I en undersökning kommer i princip alltid variationer mellan provpunkter att förekomma. PQAB svarar för riktigheten i resultaten i här provade punkter. Vid eventuella åtgärder kan faktorer som t.ex. skälighet, ansvarsförhållanden, kostnader, civilrättsliga avtal, fastighetsägarens policy, nationella eller regionala mål, behöva vägas in. 2. Ändamål Syfte Undersökningen skall utgöra underlag för ny detaljplan och sedermera även projektering och utförande av villor. Undersökningsresultaten skall utgöra underlag för beskrivning av de geotekniska förhållandena inom området samt till geotekniska rekommendationer för grundläggning, dimensionering, utförande m.m. 3. Underlag för undersökningen Underlag Beställarens underlag har varit förslag till ny detaljplan (2013), geoteknisk bedömning av tomten (PQAB 2013) samt tidigare geoteknisk undersökning för granntomt (PQAB 2006). Förarbeten Inför planering av fältarbetena har följande förarbeten utförts. Genomgång av erhållna handlingar från beställaren. Studie av SGUs geologiska kartblad, allmänna flygbilder m.m. Kabel och ledningsvisning har utförts av beställaren.

4 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 4 (8) 4. Styrande dokument Tabell 4.1. Styrande dokument Arbetsmoment Planering och redovisning Denna handling ansluter till SS-EN med tillhörande nationell bilaga. Projekteringsanvisningar och grundläggningsrekommendationer ansluter till Eurokod 7 Geokonstruktioner, SS-EN För information om laboratorie- och fältundersökningar för bestämning av geotekniska parametrar hänvisas läsaren till SS-EN och nedanstående tabell. Standard eller annat styrande dokument Fältplanering och utförande Geoteknisk fälthandbok; SGF Rapport 1:96 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Fältundersökningar Trycksondering Geoteknisk fälthandbok Allmänna råd och metodbeskrivningar; SGF Rapport 1:96 Grundvattenrör SS-EN-ISO :2006 Övriga undersökningar Geoteknisk fälthandbok; SGF Rapport 1:96 Projektering, grundläggning Geokonstruktioner, Allmänna regler, SS-EN , inkl nationell bilaga BFS 2011:1 EKS 8. Plattgrundläggning. SGI Arkivmaterial Geoteknisk undersökning för granntomten i väster har utförts Enligt undersökningen finns ca 0,4 m mull på siltig sandmorän och grundvatten på ca 0,8-1,2 m djup. Detta stämmer väl överens med SGUs geologiska kartblad, Ae 123, som benämner marken inom området som sandig morän till minst ca 10 m djup. Ovanstående har sammanfattats i PQABs geotekniska bedömning från Planerade konstruktioner Inom fastigheten planeras, efter ny detaljplan, utveckling av 6 st villatomter. Geoteknisk kategori Utförda undersökningar är utförda för geoteknisk kategori 1 (GK1), liksom planerad villabyggnation kan hänföras till. Om så mot förmodan skulle erfordras, t.ex. p.g.a. större laster från avväxlingar eller eventuella djupare schakter, kompletteras utredningen i detaljprojekteringsskedet.

5 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 5 (8) 7. Positionering Utsättning/inmätning av undersökningspunkterna i plan har utförts ortogonalt med måttband från befintliga anläggningar i området. Höjdbestämning har utförts genom interpolering mellan höjdekvidistanslinjer på detaljplaneförslaget. 8. Geotekniska fältundersökningar Fältundersökningen har utförts under september Fältarbetena har utförts med borrbandvagn Geotech 504 av Lars Lind, LL Geoteknik AB. Fältarbeten Fältarbetena har omfattat följande: Skruvprovtagning i 4 provpunkter. Trycksondering i 2 provpunkter. Installation av grundvattenobservationsrör i 2 provpunkter. 9. Geotekniska laboratorieundersökningar Laboratorieundersökningarna har utförts under september 2013 på PQAB:s jordartslaboratorium i Lomma, av Erik Palmquist. Laboratorieanalyser Upptagna prover har analyserats med avseende på följande: Jordartsklassificering på samtliga prover. Naturlig vattenkvot på utvalda prover. 10. Befintliga förhållanden Markförhållanden Marken inom undersökningsområdet utgörs av åkermark och har historiskt så gjort från åtminstone 1900-talets början. Topografi Jordlager Grundvatten Markytan har en jämn lutning (mot Ringsjön ca 100 m) norrut, från ca +60 till ca +58. Jordlagren i borrpunkterna utgörs av ca 0,2-0,5 m mulljord underlagrad av huvudsakligen siltig och sandig jord, bitvis med moränkaraktär till ca 1,8 m djup under markytan. De översta 0,5-1 m har vanligen hög relativ fasthet, (fasthet enligt Plattgrundläggning). På ca 1-1,8 m djup finns inslag av mull eller växtdelar och jorden är betydligt lösare, dominerand av låg relativ fasthet. Därunder följer fast lerig, sandig och siltig morän till borrade djup, ca 3 m. I installerade grundvattenobservationsrör har stabiliserade grundvattenytor inmätts ca 0,6-0,9 m under markytan. Grundvattenytan varierar med årstid och nederbörd och kommer under året att vara både högre och lägre än vad som här redovisats.

6 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 6 (8) 11. Härledda värden och dimensionering Inga specifika härledda värden för jordens hållfasthets- och deformationsparametrar har i detta läge tagits fram. Dock har det konstaterats att jordlagren har relativt normala förhållanden, tillräckligt goda att bygga villor på. GK1 Sättningar Med normal ytlig plattgrundläggning och normala laster bedöms villabebygglese i 1-2 plan, utan källare, kunna dimensioneras i GK1 med ett tillåtet grundtryck, f d =100 kpa. För eventuella större laster, djupa schakter etc. utförs dimensionering i GK2, varvid dimensioneringsparametrar tas fram i det läget. Inga sättningsberäkningar har utförts i detta läge då detta ej behöver utföras i GK1. Härtill har varken laster eller design funnits tillgänglig. I det fall GK2 skulle vara aktuellt utförs sättningsberäkning i byggnadskonstruktörens regi när dessa parametrar tagits fram. Vidare, kommer det vid grundläggning i de naturliga oorganiska jordarna på platsen och med normala laster och design för villor, erfarenhetsmässigt inte att genereras några skadliga sättningar, varken totalt eller m.h.t. differenssättningar, varken i GK1 eller GK Rekommendationer-grundläggning Då området ligger i sluttning samt att en relativt hög grundvattennivå föreligger rekommenderas i första hand inte grundläggning med källare. Av samma skäl rekommenderas ej heller sänkning av befintlig markyta, medan uppfyllnad med fördel kan utföras. Detta behandlas även i kap Dagvattenfrågor nedan. Grundläggning Generellt skall all mullhaltig och övrig lös eller på annat sätt otjänlig ytjord bortschaktas under golv och grundläggning. Detta innebär för huvuddelen av området ca 0,2-0,5 m schakt. Bortschaktad ytjord ersätts upp till färdig terrass med packad och kontrollerad uppfyllnad av mineraljord, förslagsvis friktionsjord under byggnad och lermorän eller motsvarande i övrigt. Grundläggning utförs därefter med konventionell ytlig plattgrundläggning, förslagsvis s.k. kantförstyvad platta på mark. Dränering Golv på mark skall läggas på kapillärbrytande markskiva och minst 0,15 m dränerande material utbrett på geotextil. Den kapillära stighöjden får ej överstiga halva lagertjockleken. Dränerande lager ansluts till yttre dränering runt byggnad. Allt utförande enligt AMA Anläggning 10 och BBR samt leverantörer av t.ex. markskivor. Det är av största vikt att dränering och kapillärbrytande lager utförs med största omsorg. Vidare tillses att markytan ges tillräckligt fall från byggnaden.

7 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 7 (8) Dagvattenfrågor Gator och planer VA-ledningar Schakt Eftersom området ligger i sluttning kommer förhållandevis stora vattenmängder tidvis behöva hanteras, varför hänsyn till detta måste tas vid planläggning av marken. Detta har utretts i detalj i separat vautredning (S-Schakt 2013). Föreslagna åtgärder, avskärande dike med infiltrerande, fördröjande och dränerande funktion, bedöms vara en god teknisk lösning. Lösningen innefattar också omhändertagande av befintliga åkerdräneringsledningar anslutande till området. Hårdgjorda ytor m.m. kan dimensioneras enligt AMA Anläggning 10 och materialtyp 5A. Gator och andra känsliga ytor bör utföras dränerade. Eventuella va-ledningar projekteras och utförs enligt AMA Anläggnings anvisningar. Grundvattenåtgärder skall beaktas vid ledningsläggning under grundvattenytan. Befintlig jord bedöms som relativt lätt- eller normalschaktad, vanligen schaktbarhetsklass 2-4 (enligt Klassificeringssystem -85). Beakta att jordlagren inom området vid hög vattenkvot och mekanisk bearbetning blir lösa och förlorar delar av sin hållfasthet. På grund av förekommande sand- och siltjordar kan man få problem med jordflytning under grundvattenytan. I förekommande fall kan då förstärkningsåtgärder och/eller flacka slänter bli aktuellt. Vid schaktning intill befintliga konstruktioner samt vid packningsarbete skall hänsyn till omgivande byggnader och anläggningar tagas. Ingen schaktning får utföras innanför en linje med lutning 1:2 räknat från ytter- och underkant närmast befintliga grundläggning. Fyllning Kompletterande fyllning för grundläggning av byggnad skall utföras från en torr, fast och ostörd schaktbotten av naturligt lagrad mineraljord täckt med geotextil. Befintlig jord bedöms vid gynnsamma förhållanden kunna användas för terrassering av övrig tomtmark. Packningsarbete nära grundvattenytan är riskfyllt. Schakt- och terrasseringsarbeten i förekommande fall skall därför utföras vid torr väderlek och efter grundvattensänkning enligt kap Grundvattenåtgärder nedan. Skadliga vibrationer kan fortplanta under grundvattenytan. Förekommande jordar tål ej heller att frysas. Grundvattenåtgärder Vattenytor har i området uppmätts ligga ca 0,6-0,9 m under markytan. Härvid torde grundvattensänkning ej vara aktuellt för byggnader och hårdgjorda ytor. Dock bör blottade ytor täckas snarast möjligt. För eventuella djupschakter i området, t.ex. för va-ledningar eller brunnar skall grundvattensänkande eller säkrande åtgärder medräknas.

8 PQ GEOTEKNIK & MILJÖ D000_Fogdarp_MUR-PM- 8 (8) Grundvatten/-trycksänkande och länshållande åtgärder bör kunna utföras med konventionella dränkbara pumpar i filterförsedda rörbrunnar nedförda under lägsta schaktgravsbotten. Grundvatten- /tryckytan skall vara avsänkt till minst 0,5 m schaktbottnen innan schaktning påbörjas. Pumpvatten leds till befintliga eller nya dagvattendiken. Med ett snabbt arbetsförfarande och korta schaktetapper kan ledningsläggning vid gynnsamma förhållanden eventuellt göras utan grundvattenåtgärder. Slutlig dimensionering av grundvattenåtgärder utförs av utsedd entreprenör. 13. Kontroll Geoteknisk kontroll kan utföras i normal omfattning och omfatta minst följande moment. - Granskning av geokonstruktionsritningar och beräkningar. - Kontroll av (grund)vattennivåer och verifiering av att (grund)- vattenytan ligger minst 0,5 m under färdiga schaktbottnar. - Schaktbottenbesiktning. Schaktbottnar skall vara torra, fasta och fria från organiskt material. - Kontroll av ingående material i geokonstruktionerna. - Packningskontroll, vid >0,5 m mäktig uppfyllnad. - Kontroll av omgivningspåverkan, innefattande kontroll av påverkan på omgivande byggnader, anläggningar och mark. 14. Värdering och riskanalys Värdering Förhållandena inom fastigheten bedöms relativt likvärdiga och normala. Härvid bedöms också marken som tillräckligt undersökt och statistiskt tillräckligt definierade för ändamålet. Riskanalys Utöver normal risk vid schaktning bedöms speciell risk för grundläggningsarbetet finnas först i samband med djupa schakter och schakter intill befintlig byggnad eller anläggning. För arbetsberedningar skall stabiliteten i form av risk för ras/skred och bottenuppmjukning/-upptryckning i sådana schakter beaktas. Riskerna gäller både personal och konstruktion/anläggning. Risken för omgivningspåverkan bedöms som liten men skall tas med i bedömningen, t.ex. m.a.p. vibrationer, damm och buller. Redovisning bilagor och ritningar Arbetet redovisas i följande dokument: Jordartsklassificering Borrplan, geoteknik Borrprofiler, geoteknik bilaga A ritn PQ-D000/101 ritn PQ-D000/101

9 PQ GEOTEKNIK & MILJÖ D000_BilagaA.docx Bilaga A Sida 1 (3) D000 Höörs kommun Fogdarp 4:7 Geoteknisk undersökning BILAGA A JORDPROVTAGNING Jordproverna är tagna genom skruvprovtagning Beteckningar: Tj = tjälfarlighetsklass enligt AMA Anläggning 10 tabell CB/1 M = materialtyp enligt AMA Anläggning 10 tabell CB/1 F/ = fyllning, art och innehåll anges efter snedstrecket w = naturlig vattenkvot, andel vatten jmf med torrsubstans, (%) = Randonanalys på laboratorium Borrhål Djup m Jordart Tj M w % Anm 1 0-0,2 Mulljord 1 6B 0,2-0,8 sandig siltig Morän 4 5A 0,8-1,8 något lerig sandig Silt ev. något mullhaltigt vid 1,8 m 4 5A rörigt 1,8-2,0 något lerig siltig sandig Morän 2 3B 2,0-3,0 lerig sandig siltig Morän 2 3B gråaktig 2 0-0,3 Mulljord 1 6B 0,3-0,8 siltig Sand 2 3B 0,8-1,0 mullhaltig lerig siltig Sand 2 3B 13 1,0-1,8 något lerig siltig Sand växtdelar vid 1,8 m 2 3B rörigt 1,8-2,0 lerig sandig siltig Morän 4 5B 2,0-2,8 lerig sandig siltig Morän 4 5B grå 3 0-0,4 Mulljord 1 6B 0,4-1,0 något mullhaltig sandig Silt 4 5A 16 1,0-1,8 Silt, Sand, Lera, (Mulljord) 4 5A 18 rörigt 1,8-2,8 lerig sandig siltig Morän 4 5A 4 0-0,5 Mulljord 1 6B 0,5-1,0 något lerig sandig Silt 4 5A 1,0-1,8 lerig siltig Sand ev något mullhaltig vid 1,8 m 2 3B 16 rörigt 1,8-2,9 lerig sandig siltig Morän 4 5A grå C:\Users\ERIK\Documents\ PQGeoteknik&Miljö\ PQAB\AWORD\KOMMUNER\HÖÖR\D000_Fogdarp 4.7\D000_BilagaA.docx
