IWABO FASTIGHET 48 kw
|
|
- Gösta Eliasson
- för 5 år sedan
- Visningar:
Transkript

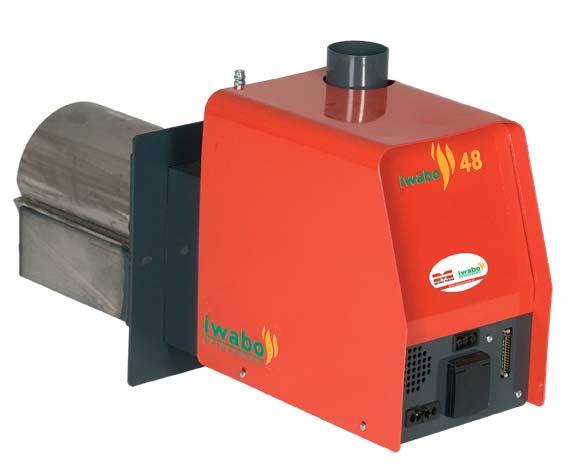

1 INSTRUKTIONSBOK /utg.3 IWABO FASTIGHET 48 kw PELLETSBRÄNNARE METRO THERM AB FRANSKAVÄGEN KALMAR TEL FAX
2 Innehållsförteckning Garantier...2 Allmän viktig information...3 Säkerhetsföreskrifter...3 Pelletsbrännarsystemets olika delar...3 Styrbox...3 Brännaren...4 Produktbeskrivning...4 Uppbyggnad...4 Funktion...4 Pelletskruv...5 Användning av anläggningen...5 Inställningar...6 Språkval...6 Effektläge...6 Eldningssätt...7 Ladda sparade inställningar...7 Eldningsmöjligheter...8 Temperatursensor...8 ON/OFF (Eldningssätt 0)...8 ON/OFF engångs (Eldningssätt 1)...8 ON/OFF - underhåll (Eldningssätt 2)...8 Direktreglering (Eldningssätt 3)...8 Display och menysystem...9 Komma in i menysystemet...9 Bläddra i menyerna...9 Välja något i menyn...9 Vad händer sedan?...10 Start av brännare...11 Fyllning av skruv...11 Eltändning...11 Manuell tändning...11 Stopp av brännare...12 Tekniska data...12 Skötsel och underhåll...13 Använd skyddsglasögon och handskar vid rengöring...13 Underhåll och service vid pelletseldning gång/ vecka gång/ månad gång/ år...13 Vid behov...13 Elschema Meddelandeförteckning...18 Menyvalsförteckning...18 Menyvalsbeskrivning...19 Grundmeny...19 Undermeny - Eldningssätt (19) /utg.3
3 Garantier Eftersom brännaren är en teknisk produkt som inmonteras i många olika miljöer måste installationen utföras av kompetent personal. Naturenergi tar enbart ansvaret för den brännare som driftsats efter en korrekt utförd installation och injustering. Försäkra dig därför om att installatören fyller i det bifogade installationsprotokollet och returnerar detta till: METRO THERM AB Björnnäsvägen Kilafors Sweden. Installationsprotokollet innehåller uppgifter om injusteringsvärden och om de driftsförhållanden under vilka brännaren arbetar och dessa ligger tillgrund för Naturenergis garantiåtagande. Din garanti kommer att gälla från det datum som anges på installationsprotokollet. OBS! Om inte installationsprotokollet skickas in Gäller inga garantier! 2(19) /utg.3
4 Allmän viktig information Iwabo fastighet 48 kw är utvecklad tillsammans med Iwabos egen pelletskruv. För en god funktion skall Iwabos pelletskruv användas och monteras med en lutning av max 45º. Används andra skruvanordningar till pelletbrännaren, garanteras ej att frammatat bränsle överensstämmer med styrprogrammet till pelletbrännaren. Detta i sin tur kan innebära att brännaren får fel bränslemängd, ett felaktigt förhållande bränsle/luft och icke acceptabla emissioner. Andra skruvanordningar måste vara anpassade till en matning av ca: 10 kg/tim vid kontinuerlig drift och vara synkroniserade mot vår originalstyrning. Skruvmotorns märkström får inte överstiga 1,5A. Brännaren är avsedd att eldas med träpellets i storlekarna 6-10mm. Inga andra bränslen får tillföras brännaren utan tillverkarens skriftliga medgivande. Säkerhetsföreskrifter Termostaten skall vara utrustad med drifttermostat och manuellt återställningsbart överhettningsskydd (dubbeltermostat). Används styrboxens temperatursensor räcker det med att pannan är utrustad med manuellt återställningsbart överhettningsskydd. Styrboxens temperatursensor skall monteras på sådant sätt att den säkert kan känna pannans temperaturskiftningar. Exempelvis i ett dykrör som är monterat i pannan. Pelletsbrännarsystemets olika delar Pelletsbrännarsystemet består av brännare och styrbox med kabel och temperatursensor samt eventuella tillbehör (t ex pelletskruv och förråd ). Styrbox Från styrboxen kontrolleras brännarens funktioner automatiskt. Här kan man välja mellan olika driftsätt och effektlägen m.m. genom ett enkelt menysystem. Styrboxen har en display där driftinformation, menyer och felmeddelanden presenteras. På boxen finns även en menyknapp och en vridratt. På undersidan av boxen finns två kontakter. Den vänstra är till för temperatursensor och i den högra skall kabeln till brännaren sitta. OBS! Endast av Naturenergi auktoriserad personal får öppna styrboxen. Detta för att undvika garantitvister och materialskador. 3(19) /utg.3
5 Brännaren Läsgaffel Brännkammare (gashals och roster) Fläkt Internmotor Asklåda Produktbeskrivning Spjällmotor Iwabo fastighet 48kW är byggd på samma grundkonstruktion som sina större släktingar 100 kw, 150 kw och 200 kw. Uppbyggnad Brännaren är byggd med ett fallrör och ett matarrör, pellets skruvas in till brännarens roster och gashals från matarröret av en motor och matarskruv. Gashals och roster bildar tillsammans en brännkammare där förbränningen sker. Under rostrets bakkant sitter glödspiralen som tänder pelletterna vid start. Förbränningsluften tillförs av en fläkt, monterad under kåpan. Luften fördelas i brännarens luftlåda, primärluften leds under rostret. Ett munstycke monterat på frontplåten i gashalsen leder sekundärluften till förbränningen. Luftmängden bestäms av spjällmodulen som sitter monterad mellan luftlådan och fläkten. En fotocell som är monterad mellan fallröret och spjällmodulen övervakar förbränningen. Funktion Brännaren får startsignal från termostaten eller temperatursensorn. Fläkten testblåser och spjället öppnas, fotocellen söker eld. Ser fotocellen ingen eld matas startbränsle in till rostret och glödspiralen aktiveras. Fotocellen väntar på eld innan programmet går vidare till tillbrinning. Om fotocellen registrerar ljus (eld) under testblåsningen går programmet direkt till tillbrinning utan att glödspiralen aktiveras. Tillbrinning görs för att starta förbränningen och erhålla en så stor mängd glödande pellets som möjligt, innan brännaren skall gå till normaldrift. I normaldrift matas pellets in några sekunder per 15 sekunders intervall, beroende på vilket effektläge som används (1-3). Styrs brännaren med direktregleringen av temperatursensorn, kommer brännaren att reglera bränsle och luftmängd automatiskt. Ureldning sker när brännaren uppnått inställd temperatur på termostaten, samt när direktregleringen registrerar ökande temperatur på lägsta effekt och inställd temperatur är uppnådd. Vid ureldning stannar externskruven, men fläkten och internskruven fortsätter att gå tills fotocellen inte registrerar eld längre. Spjället i spjällmodulen öppnar helt vid ureldning oavsett vilket effektläge brännaren använt tidigare. Tryckluftsrenblåsning sker vid varje ureldning, eller vid uppnådd maxtid (fabriksinst. 45 minuter). Efter ureldningstiden stänger spjället helt, detta för att undvika kalldrag genom pannan. 4(19) /utg.3
6 Renblåsning med tryckluft: Brännaren levereras som standard med utrustning för renblåsning. Fabriksinställningen är renblåsning med tryckluft inställd på 3,5-4 bar var 45: e minut under drift, detta för att hålla rostret så rent som möjligt. Normalt sker en renblåsning vid varje termostatfrånslag även om maxtid ej uppnåtts. Se till att komponenterna monteras i rätt ordning så att luften flödar i pilens riktning. Anslutning till kompressor Anslutning till brännare Pelletskruv Matarskruv för tillförsel av pellets till brännaren finn i två standardlängder, 1,5 m och 2,5 m. Skruven består av drivenhet, fallrör, avbrännbar slang, spiral och skruvrör. Drivenheten består av motor med växellåda, adapter för sammankoppling av drivenhet och skruvspiral. Fallröret har en diameter av 63 mm. På fallröret fäste den avbrännbara slangen. Slangen är 1 m lång och skall vid montering tas av till lämplig längd. Spiralen är kärnlös med inre diameter på ca 23 mm och en yttre diameter på ca 38 mm. Skruvröret är av antistatisk plast och bör jordas. Rörets diameter är 75 mm med en godstjocklek av 3,4 mm. Användning av anläggningen Brännaren får endast användas i därför avsedd anläggning och eldas med träpellets i storlekar 6-10 mm. Annat brukande får endast ske efter samråd med tillverkaren. För en bra funktion bör den träpellets som tillförs brännaren inte innehålla mer än 4 % (viktsprocent) finfraktion. Mellan 4-10 % (viktsprocent) finfraktion kan innebära att brännaren får en nedsatt funktion. Om den tillförda träpelletsen innehåller mer än 10 % (viktsprocent) finfraktion tar Naturenergi inget ansvar för störningar i brännarfunktionen eller skruvfunktionen. Kontrollera lufttillförseln till pannrummet. Tilluftsventilen skall ha en area som är minst 1,5 gånger skorstenens area. Brännarens rökgaser skall ha fri passage genom panna och skorsten ut i det fria innan anläggningen får driftsättas. Undertrycket i förbränningsutrymmet bör vara minst 0,1 Hpa under drift. Om ej undertrycket är tillräckligt kommer rök att gå baklänges in i slangen mellan brännare och externskruv. Slangen mellan matarröret och externmotorns utlopp förskjuts så att de ej sitter i en lodrät linje med varandra. Detta för att det vid eventuell bakbrand, och avsmältning av säkerhetsslangen, inte skall kunna matas pellets in i brännaren utan pelletterna skall då falla ned på pannrumsgolvet. Brännarens matningsspänning skall alltid gå via ett återställningsbart överhettningsskydd. 5(19) /utg.3
7 Rummet där brännaren är monterad skall uppfylla Boverkets regler i avsnittet brandskydd. Svetsning med el-svets får endast utföras på panna/brännare efter det att nätkabeln till brännaren och pannan samt kabeln mellan brännare och styrbox har tagits ur. Brännaren skall avlägsnas från pannan. Var noggrann med att jordanslutningen till svetsen sitter så nära svetsobjektet som möjligt. Modifieringar, ändringar och/eller ombyggnad av brännaren får ej utföras utan tillverkarens skriftliga medgivande. Inställningar Språkval Det finns fem olika språkvals möjligheter, Svenska, Tyska, Italienska, Engelska och Danska. 1. Tryck in knappen tills ---- MENY ---- kommer upp på displayen 2. Vrid fram >>Avancerat<< 3. Tryck på knappen en gång 4. Vrid in kod ( se kompletterande manual ) 5. Tryck på knappen en gång 6. Vrid fram >>Sprak<< 7. Tryck på knappen en gång 8. Vrid fram önskat språk ( 0 = Svenska. 1 = Tyska. 2= Italienska. 3 = Engelska. 4 =Danska ). 9. Tryck på knappen en gång (OBS. Danska finns från serienummer ). Effektläge Det finns tre olika effektlägen att välja mellan. Lämpligt effektläge väljs enligt rökgastemperatur samt pannans tillåtna effekt. Effektläge Ungefärlig effekt 1 36 kw 2 42 kw 3 48 kw Val av effektläge 1. Tryck in knappen tills ---- MENY ---- kommer upp på displayen 2. Vrid fram Effekt 3. Tryck på knappen en gång 4. Vrid in nytt effektläge 5. Tryck på knappen en gång 6(19) /utg.3
8 Eldningssätt Val av eldningssätt 1. Tryck in knappen tills ---- MENY ---- kommer upp på displayen 6. Vrid fram Eldningssätt 7. Tryck på knappen en gång 8. Vrid in önskat eldningssätt. 9. Tryck på knappen en gång Ladda sparade inställningar OBS! Efter återställning skall du kontrollera att brännaren verkar fungera normalt samt att den slår av eldningen vid önskad panntemperatur. Ladda sparade inställningar, innebär att alla nuvarande inställningar ersätts med de inställningar som gjordes vid installationen av brännaren. OBS! Om inställningar ej sparats någon gång kommer styrningens grundinställningar att laddas (fabriksinställning). OBS! Om inställningar ej sparats någon gång kommer styrningens grundinställningar att laddas (fabriksinställning). 1. Tryck in knappen tills ---- MENY ---- kommer upp på displayen 2. Släpp ej knappen utan fortsätt hålla den intryckt 3. Efter ca sekunder blir displayen tom 4. Släpp knappen 5. Följ instruktionerna på displayen 7(19) /utg.3
9 Eldningsmöjligheter Det finns två möjligheter att styra till- och frånslag av brännaren. Antingen används en extern panntermostat eller så används en för brännaren avsedd panntemperatursensor. I båda fallen skall strömmatningen till brännaren vara kopplad via ett på pannan inkopplat manuellt återställningsbart överhettningsskydd (säkerhetstermostat). Temperatursensor: Termostat (Temperatursensor 0): Drift styrd av pannans drifttermostat. Panntemperatursensor (Temperatursensor 1): Drift styrd av panntemperatursensor. Panntemperatursensorn fungerar med brännarens alla fyra eldningssätt. Vid eldningssätt 0-2 styrs brännaren av den i styrboxen inbyggda termostaten vars ON/OFF-temperaturer kan ställas via menysystemet. Vid eldningssätt 3 är ON/OFF -temperaturerna fastställda till (ON = 72,0; OFF = 82,5). Detta på grund av att beräkningsprogrammet i avanceratmenyns -pannkonstant- skall kunna ta hänsyn till temperaturförändringarna i pannan och göra en bedömning av effektbehovet.. ON/OFF (Eldningssätt 0) När eltändning används styrs brännaren av panntermostatens till- och frånslag. Vid varje tillslag tänder brännaren själv och eldar tills termostaten slår ifrån. Vid frånslag eldar brännaren upp pelletterna på rostret och brinner tills den inte registrerar eld längre varefter den stänger spjället i spjällmodulen. ON/OFF engångs (Eldningssätt 1) Brännaren eldar tills termostaten slagit ifrån. Brännaren eldar lika som vid eltändning men tänder ej vid nytt termostattillslag. Denna funktion kan vara lämplig för ackumulatortank(ar) eller vid eldning för varmvatten under sommaren. ON/OFF - underhåll (Eldningssätt 2) Innebär att brännaren aldrig släcks helt. När termostaten slår ifrån görs en kortare ureldning och pellets matas i små doser för att hålla glöden hålls vid liv tills termostaten slår till (fläkten går under denna tid konstant). Denna funktion används kalla vinterdagar och som nödfallseldning om tändningen av någon anledning inte fungerar. Direktreglering (Eldningssätt 3) Detta eldningssätt sköter start/stopp samt val av effektläge automatiskt. Val av effektläge bestäms av pannans aktuella temperatur och av dess förändringshastighet. Inträffar en kraftig temperatursänkning när brännaren står i pausläge, kommer brännaren att starta modulerande (på förinställd max.effekt) redan innan tillslagstemperaturen är nådd. OBS! Endast den medlevererade panntemperatursensorn kommunicerar på ett korrekt sätt med brännarens styrbox. 8(19) /utg.3

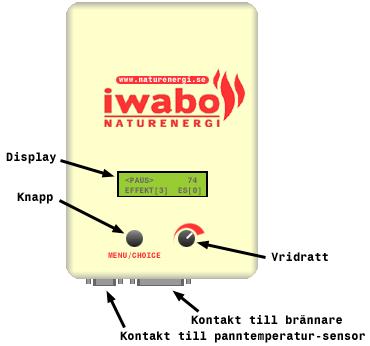

10 Display och menysystem På styrboxens display visas aktuell status för brännarens drift. Man kan se vad brännaren gör, vilket effektläge som är inställt och vilket eldningssätt brännaren använder. Alla val och inställningar görs via ett menysystem som är enkelt att hantera. Vad brännaren gör just nu Om brännaren är i drift visas uppskattad effekt här Används panntemperatursensor visas pannans temperatur här <ELDNING> 42 kw EFFEKT ( 2 ) ES ( 0 ) Aktuellt effektläge Visar vilket eldningssätt brännaren använder Komma in i menysystemet För att komma in i menysystemet trycker man ned den svarta knappen snett nedanför diplayen. Håll knappen nedtryckt tills nedanstående kommer upp på displayen MENY Släpp nu knappen så kommer menyvalen upp. Vid vissa tillfällen som tändning och ureldning går det inte att komma in i menyn. Detta för att dessa uppgifter måste utföras med stor precision och inte får störas. Lämpligast är att gå in i menyn vid start eller då brännaren står i paus. (För att komma in i menyn snabbt vid start kan man trycka in knappen och hålla den intryckt då --- IWABO --- står på displayen.) Bläddra i menyerna När du är inne i en meny kan du bläddra mellan olika menyval genom att vrida på ratten till höger om tryckknappen. Välja något i menyn Då du har vridit fram önskat menyval väljer du detta genom att trycka en gång på knappen. Obs! När du är inne i menyerna under drift stoppas frammatningen av pellets fån externskruven. Är du inne i menyerna för länge kan driftstörningar uppstå. 9(19) /utg.3
11 Vad händer sedan? Olika saker sker beroende på vad du har valt. Nedanstående saker är möjliga. En ny meny kommer upp (t ex eldningssätt) Dessa menyer fungerar precis lika som grundmenyn Du kommer till inställningsställe för någonting (t ex matningsfaktor) Då ser du aktuellt värde nere till vänster och det nya värdet nere till höger. Det nya värdet ändrar du genom att vrida på ratten (medurs = öka, moturs = minska). När rätt värde är inställt trycker du på knappen för att ersätta det gamla värdet. För mer information om olika menyval se rubrik Menyvalsförteckning. Matn. Faktor G: 105 N: 122 Gammalt värde Nytt värde Om du gått in här och kommer på att du inte vill ändra något kan du antingen..vänta tills menyn försvinner automatiskt (tar ca 30 sekunder)..välja samma värde som redan används (gammalt värde = nytt värde) En uppgift utförs (t ex ureldning) Menyn stängs och funktionen utförs direkt. Menyn stängs (om avbryt väljs) Brännaren fortsätter med det den höll på med innan. Om du är i en meny i mer än 30 sekunder utan att välja någonting kommer menyn automatiskt att stängas. Kort beskrivning 1. Tryck ned knappen tills texten ----MENY---- kommer upp på displayen 2. Släpp knappen 3. Nu kommer ett menyval att visas på displayen 4. Vrid på ratten för att bläddra mellan olika menyval 5. När önskat menyval syns på displayen Tryck på knappen 6. Vad som händer sedan beror på vad som valdes En lista över menyvalen finns på sidan (19) /utg.3
12 Start av brännare Innan start av brännaren påbörjas skall du försäkra dig om att säkerhetsföreskrifterna följs samt kontrollera följande. - Att rostret ligger rätt på asklådan och är tomt från pellets och aska - Att brännaren sitter tätt mot pannan och är fastspänd - Att slangen mellan pelletsskruv och brännare är ansluten - Att pellets finns i förrådet och att eventuellt lock är på Fyllning av skruv Om skruven är tom måste den fyllas manuellt innan brännaren kan fungera. Detta gör man genom att sätta skruvens stickkontakt i ett jordat vägguttag och låta den gå tills pellets börjar falla ned i brännaren. Kör ur 5-10 l innan skruven ansluts till brännaren. Detta för att få en jämn matning. Se till att fylla på pelletsförrådet innan skruven går tom annars blir det felaktig pelletsnivå i skruven vilket leder till driftstörningar. Eltändning Brännaren kommer automatiskt att försöka tända pelletsen med hjälp av en glödspiral om pannan kallar på värme och ingen eld redan finns. Eld brukar normalt uppstå ca 3 minuter från det att brännaren har gått in i tändningsfasen (träpellets). För spannmål är Upptändningstiden betydligt längre och beroende av spannmålssort och mängden inblandad pellets. Om tändningen misslyckas gör brännaren ytterligare ett försök. Om den ändå inte tänder avbryts tändförsöken och styrboxen larmar (piper). Kontrollera då vad som är fel. OBS! Strömmen måste brytas och slås på igen innan nytt starförsök kan göras. Manuell tändning Om man skall tända manuellt (t ex om eltändningen inte fungerar) skall brännaren vara inställd på eldningssätt 1 eller 2 (underhållseldning eller engångseldning). Manuell tändning 1. Bryt strömmen till anläggningen och dra ut brännaren från pannan 2. Se till att ingen glöd eller sot finns i brännarkoppen 3. Placera ca: 5 deciliter pellets längst in på rostret 4. Spruta tändvätska på pelletsen närmast internskruven och låt den dra en stund 5. Tänd pelletsen längst in i gashalsen 6. Montera brännaren i avsett utrymme 7. Slå på strömmen och invänta att brännaren testblåser Brännaren skall nu upptäcka elden under testblåsningen och gå direkt in i eldning om pannan kallar på värme. 11(19) /utg.3
13 Stopp av brännare Då man skall stoppa brännaren (t ex vid uraskning) skall alltid en ureldning köras innan strömmen bryts. Detta för att bränna ur eventuella pelletsrester som ligger på rostret och låta brännaren stänga fläktspjället så att inget kalldrag kan ske genom pannan. De enda tillfällen man kan stänga av brännaren utan att köra ureldning är då det står <PAUS> eller --- AVSLUTAD --- på displayen. Göra ureldning och stänga av brännaren 1. Tryck in knappen tills ---- MENY ---- kommer upp på displayen 2. Vrid fram till Ureldning 3. Tryck på knappen en gång 4. Då fläkten stannat kan brännaren stängas av med strömbrytaren Tekniska data Drifteffekt Underhållseffekt Anslutningsspänning Effektförbrukning max Effektförbrukning medel kw 85 W 230 V AC, 50 Hz 1200W 100 W Vikt brännare 20 kg Mått brännarkropp B-165, H-200, L-260 Mått brännare B-205, H-300, L-630 Säkring styrelektronik 160 ma Säkring internskruv 800 ma Säkring externskruv 800 ma Säkring fläkt 800 ma Säkring glödspiral 6.3 A 12(19) /utg.3
14 Skötsel och underhåll All fastbränsleeldning kräver underhåll för bibehållen funktion och god bränsleekonomi. En stor del av den insats som krävs är direkt föranledd av kvaliteten på den pellets som används. Rengöring och skötsel av pannor och brännare påverkas också av pannans askutrymme. Om pannan har ett litet askutrymme måste kanske restprodukterna (askan) tömmas oftare än det som rekommenderas nedan. Använd skyddsglasögon och handskar vid rengöring Brännare och panna skall rensas från restprodukter (aska) minst en gång i veckan, samtidigt som det görs en enklare funktionskontroll. Innan service- och underhållsarbete påbörjas skall anläggningens huvudbrytare slås av efter det att brännaren har gjort ureldning. Sota pannan och aska ur rökkanalerna under tiden som brännaren svalnar. Askan som bildas skall förvaras i plåtkärl med lock, vattna gärna för att släcka eventuell glöd i kärlet. Askhalten varierar något beroende på kvaliteten och sammansättningen av pelletsen. Procentsatsen som anger hur mycket restprodukter (aska) som normalt bildas kan fås från pelletstilverkaren eller försäljningsstället. Enklare funktionskontroll utförs genom att kontrollera att fläkten fungerar, och att slangen mellan skruven och brännaren är hel. Fotocellen rengörs vid behov. Underhåll och service vid pelletseldning 1 gång/ vecka Uraskning och rengöring av gashals, roster, asklåda, panna och konvektionsdelar. 1 gång/ månad Kontrollera säkerhetsfunktionerna (termobrytare, avbrännbara slangen och fallröret till internskruven) och tätningen mellan brännaren och fästramen. 1 gång/ år Kontrollera brännarinställningen genom att göra en rökgasanalys (görs av ÅF eller installatör). Byte av glödspiral och brytpinne (anslutningen mellan motor och matarskruv). Kontrollera utloppet från skruven och skruvspiralens anslutning vid utloppet. Där kan rester från säckar och andra främmande föremål lindas fast. Vid behov Smörj spjällaxeln på spjällmodulens översida med en droppe olja om den kärvar. Rengör fläkttrumman vid behov. Detta görs för att erhålla rätt luftmängd till förbränningen. Töm förrådet på spån (är det mycket spån i pellets ges fel matningsmängd). 13(19) /utg.3
15 Elschema 14(19) /utg.3
16 15(19) /utg.3
17 16(19) /utg.3
18 17(19) /utg.3
19 Meddelandeförteckning Felmeddelande Felkod Troligt fel Åtgärd *SPJALLSTOPP1* 30 Fel på spjällets lägesgivare eller motordrift Kontakta installatör *SPJALLSTOPP2* 32 Fel på spjällets lägesgivare eller motordrift Kontakta installatör *FOTOCELLFEL* 40 Onormal signal från fotocell (kan vara starkt ljus) Kontakta installatör *SKRUVFEL* 50 Skruvsäkerhetsfunktion har slagit till Kontakta installatör *FLÄKTFEL* 60 Fläktkabel lossnat eller fläkthjul fastnat Kontakta installatör *INGEN ELD* 64 Misslyckade tändförsök Fyll på pellets; Gör ren eldsensor *PANNSENSORFEL* 66 Onormal signal från panntemperatursensor Sätt fast sensorn ordentligt på styrboxen *FEL TEMPSENSOR* 68 Termostat vald vid körning med direktreglering Välj temperatursensor 1 på avancerat eller byt eldningssätt till ON/OFF (0) Meddelande Felkod Innebär Åtgärd <PAUS> - Brännaren står i pausläge - <ELDNING> - Brännaren står eldar/värmer - <TEST-BLASNING> - Brännaren testblåser (kontrollerar om eld finns) - <UNDERH.ELDNING> - Har slagit ifrån och håller glöd vid liv - <UH-URELDNING> - Eldar ur delvis vid övergång till underhållseldning - <ELDNINGSSTART> - Övergång från underhållseldning till eldning - <TANDNING> - Brännaren står i tändläge - <TANDNING> 1 - Brännaren uför tändförsök 1 - <TANDNING> 2 - Brännaren uför tändförsök 2 - <OVERGANGSFAS> - Övergång från tändning till eldning - <RENSBLASNING> - Rensblåsning utförs (var 45:e minut i till-läge) - <URELDNING> - Ureldning då ljus syns - <URELDNING 2> - Ureldning fast tid efter mörkerinträde - -Ureldad- - Ureldad i brännkoppen Avstängning -Varmt 1 gang- - Har värmt pannan 1 gång med eldningssätt 1 Omstart för att värma igen -Termostat vald- - Panntemperatursensor 0 har valts (termostat) Omstart Utfor atgarder.. - Utför avslutningsåtgärder för ett visst fel Låt gå tills ny text kommer på displayen LADDA SPARAT? - Ladda sparade inställningar? Knapptryckning = JA -Inst. Laddade- - Sparade inställningar laddade Omstart [STANG AV = NEJ] - JA = Knapptryckning, NEJ = Stäng av Välj åtgärd enligt ledtext brännaren ----AVSLUTAD Programmet avslutat Åtgärda eventuellt fel Menyvalsförteckning MENY ELDNINGSSATT Ureldning ON/OFF Matn.faktor ON/OFF engangs Effekt ON/OFF underh. Startdos Direktreglerad ON/OFF temp. <<AVBRYT>> MIN/MAX effekt Tempsensor UH-matning >>ELDNINGSSATT<< >>AVANCERAT<< <<AVBRYT>> <<Språkval>> 0 = Svenska 1 = Tyska 2 = Italienska 3 = Engelska 4 = Danska 18(19) /utg.3
20 Menyvalsbeskrivning Nedan finns beskrivning av alla menyval presenterade. För att komma in i menyn Håll knappen intryckt tills menyn kommer upp (ca 5 sek). Grundmeny Ureldning Matningsfaktor Effekt Startdos ON/OFF-temp. Blåser rent i brännarkoppen. Skall alltid köras vid avstängning av brännaren då den ej står i PAUS (utan underhållseldning) eller när eldningen är avslutad! Med detta procenttal justeras hur mycket pellets som skall matas. Vid värdet 100 matas det enligt grundinställningen (T.ex. 6 sekunder). Vid värdet 50 matas det hälften så lång tid (i detta fall 3 sekunder). Faktorn påverkar alla matningar som utförs. Dvs. i tändning, underhållseldning samt alla olika effektlägen. Här väljs vilken effekt som skall användas vid ON/OFF - drift. Pelletsmängd vid tändning. (påverkas av matningsfaktor) Här ställs först tillslags- och sedan frånslagtemperaturen in. Fungerar endast med driftsätt 0-2. Kräver även panntemperatursensor. MIN/MAX-effekt Begränsar brännaren till vissa effektlägen t ex mellan 1-2 eller 2-3. Påverkar endast eldningssätt 3 (direktreglering). Temp.sensor Välj om driften ska ske med extern termostat( 0 ) eller panntemperatursensor ( 1 ). UH-matning >>ELDNINGSSATT<< >>AVANCERAT<< Matningstid per cykel i underhållsdrift. Tiden anges i tiondelssekunder. Ny meny. Se nedan (Undermeny - ELDNINGSSATT) Ny meny. Se kompletterande manual. << AVBRYT >> Avsluta menyval Undermeny - Eldningssätt ON/OFF Eldar enligt panntermostat. Tänder automatiskt vid tillslag. Eldningssätt 0. ON/OFF engangs Engångseldningsmode. Tänder automatiskt, eldar tills panntermostaten slår ifrån. Startar sedan inte trots nytt termostattillslag. Eldningssätt 1. ON/OFF underhall Direktreglering Som ON/OFF, fast brännaren behåller en liten låga kvar som tänder pelletsen vid nästa termostattillslag ( underhållsfyr ). Eldninssätt 2. Direktregleringsmod. Automatiskt start / stopp samt val av effektläge. Panntemperatursensor måste vara installerad för detta driftsätt. Ontemp. 72, offtemp grader C. Tänder automatsikt vid tillslag. Eldninssätt 3. << AVBRYT >> Avsluta menyval 19(19) /utg.3
