1 Bruksanvisning & Manual Pellets/Flisbrännare Rörligt Roster 30 kw 1500 kw

2 Innehållsförteckning TEKNISKA DATA... 5 SÄKERHETSFÖRESKRIFTER... 6 Förbud... 6 Kontrollera att:... 6 MONTERINGSINSTRUKTION... 7 STYRSYSTEM OCH INJUSTERING... 8 Larmfunktioner... 8 Knapparnas funktioner... 9 INJUSTERING AV FLIS/PELLETSBRÄNNARE... 9 INJUSTERINGSPROTOKOLL SKÖTSELFÖRESKRIFTER TILLÄGGSFUNKTIONER OCH EXTRAUTRUSTNING CE-MÄRKNING

3 Grattis till ditt köp av en svensk kvalitetsprodukt från Green Energy. Alla produkter från Green Energy är konstruerade för bekväm, ekonomisk, miljövänlig, pålitlig drift och uppvärmning med enkel, minimal skötsel och underhåll. Green Energy värnar om miljön och genom att köpa en produkt från oss sparar du inte bara pengar utan bidrar också till ett bättre klimat. Din brännare som du just har köpt är speciellt tillverkad för att spara in på världens oersättliga olja och är därför konstruerad så att den ersätter oljebrännare i befintliga oljepannor. Produktsortimentet är brett och tillhandahåller en mängd lösningar för att de enkelt skall kunna anslutas till de flesta förekommande anläggningar, även i trånga utrymmen och i små pannor. Vi kan leverera brännare från 15 kw upp till 3000 kw. Våra produkter har genomgående högkvalitativa, rejäla konstruktioner och ingående detaljer för att ge snabb start, säker drift och lång livslängd. Läs noga igenom manual/bruksanvisningar innan montering och driftsättning. Installationen skall utföras av fackman. Tack för att Du har valt Green Energy 3

4 4

5 TEKNISKA DATA GREEN ENERGY PELLETS/FLISBRÄNNARE KW SPECIELLT FRAMTAGEN FÖR ATT ERSÄTTA OLJEBRÄNNARE I BEFINTLIGA OLJEPANNOR C/P70 C/P300 C/P600 C/P1500 Effektområde kw Roster (bredd) st Överhettningsskydd fallrör ºC Godstjocklek, eldrör mm 40/45 40/45 40/45 75/100 Bränsle, träpellets mm Träflis/Pellets Träflis/Pellets Träflis/Pellets Träflis/Pellets Bränslematning externskruv med fallrör Total brännarlängd mm Brännarbredd mm Brännarhöjd med fallrör mm 965 Brännarhöjd utan fallrör mm Mantelrör bredd mm Mantelrör höjd mm Djup eldrör mm Bredd insida eldrör mm Höjd insida eldrör mm Tröskelhöjd mm Vikt utan skruv kg 720 Elanslutning VAC Eldrift skruvmotor VAC Eldrift styrsystem VDC Minsta undertryck i brännare mm Vp Standardutrustning Ingångar för styrning av extra temperaturgivare Automatisk eltändning med varmluft Ackumulatortankstyrning Automatisk askurmatning med rörlig rosterteknik Extra utrustning SMS funktion Automatik för styrning av solfångare Shunt automatik till värmesystem med inne- och utegivare GREEN ENERGY LÄMNAR 1 ÅRS GARANTI Installationen av brännaren skall göras av fackman. Vid felaktig installation eller installation av obehörig person upphör garantin att gälla och allt ansvar tas bort från tillverkaren. 5

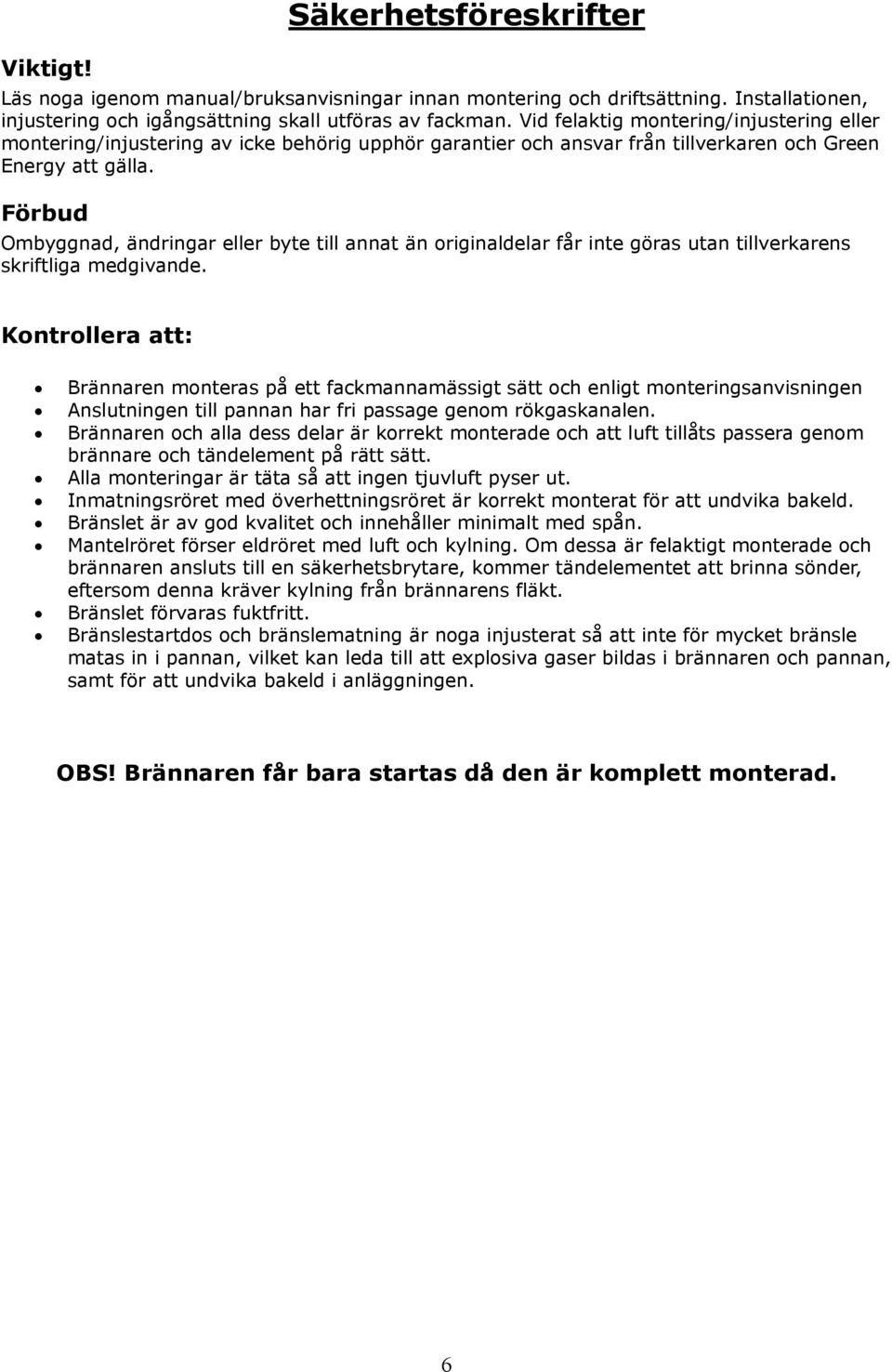

6 Viktigt! Säkerhetsföreskrifter Läs noga igenom manual/bruksanvisningar innan montering och driftsättning. Installationen, injustering och igångsättning skall utföras av fackman. Vid felaktig montering/injustering eller montering/injustering av icke behörig upphör garantier och ansvar från tillverkaren och Green Energy att gälla. Förbud Ombyggnad, ändringar eller byte till annat än originaldelar får inte göras utan tillverkarens skriftliga medgivande. Kontrollera att: Brännaren monteras på ett fackmannamässigt sätt och enligt monteringsanvisningen Anslutningen till pannan har fri passage genom rökgaskanalen. Brännaren och alla dess delar är korrekt monterade och att luft tillåts passera genom brännare och tändelement på rätt sätt. Alla monteringar är täta så att ingen tjuvluft pyser ut. Inmatningsröret med överhettningsröret är korrekt monterat för att undvika bakeld. Bränslet är av god kvalitet och innehåller minimalt med spån. Mantelröret förser eldröret med luft och kylning. Om dessa är felaktigt monterade och brännaren ansluts till en säkerhetsbrytare, kommer tändelementet att brinna sönder, eftersom denna kräver kylning från brännarens fläkt. Bränslet förvaras fuktfritt. Bränslestartdos och bränslematning är noga injusterat så att inte för mycket bränsle matas in i pannan, vilket kan leda till att explosiva gaser bildas i brännaren och pannan, samt för att undvika bakeld i anläggningen. OBS! Brännaren får bara startas då den är komplett monterad. 6

7 Monteringsinstruktion 1. Hur mantelröret monteras beror på panntyp. Täta runt mantelröret mot pannan med pannkitt för att motverka tjuvluft i pannan. Se till att även luckor, spjäll och övriga delar i din panna är täta. 2. Montera medföljande kabel till pannans termostat, som skall slå till och ge signal till brännaren att starta när pannan kallar på värme. Kabeln är försedd med kabelskor (snabbanslutning), för att underlätta om brännaren måste demonteras. Styrspänningen till termostat är 24 VDC. 3. Skruvspiralen tillsammans med matarröret monteras i bränsleförrådet till exempel med kedja i taket, stag i golvet eller på annat lämpligt sätt för att få skruven att hänga i rätt vinkel. Rörets lutning får maximalt vara 45 grader eftersom matningen annars minskar, den optimala lutningen är 37 grader. Montera sedan slangen till fallröret mellan skruvmotorn och din pelletsbrännare, denna är utan armering för att kunna smälta av vid risk för bakeld i systemet. Detta är en säkerhetsfunktion. Anslut sedan bränsleskruvens elmotor med dess kabel till brännarens uttag bredvid huvudströmbrytaren på sidan av brännaren. 4. Se till att termostaten är i icke tillslaget läge detta för att förhindra tändförsök innan bränslet matats fram till brännaren. Är du osäker kan detta göras genom att koppla ifrån kabelskorna från brännaren som går till pannans termostat. 5. Viktigt! Elinstallationen skall vara utförd av behörig montör på ett fackmannamässigt sätt. Elanslutningen till 230VAC skall vara fast monterad. Brun ledning till fas och blå ledning till nolla. Det är viktigt att fas och nolla blir rätt kopplade. Stickpropp till vägguttag får ej användas till detta, då fas och nolla i praktiken skulle kunna vändas fel, utrustningen skulle då kunna bli livsfarlig. Viktigt! Huvudströmmen till brännaren skall kopplas via pannans överhettningsskydd. Se nu till att alla kablar är fritt dragna och inte ligger mot någon värmekälla, exempelvis eldrör. Slå sedan till huvudströmbrytaren, det skall då komma fram en text på displayen, I den svarta plasten vid sidan av huvudströmbrytare och stickpropp till bränsleskruven sitter en glassäkring om 4A infälld. 6. Mata fram bränslet genom att trycka och hålla in den röda ESC knappen tills bränslet ramlar ner i brännarens fallrör, vilket hörs ganska tydligt. Matas inget bränsle fram kan rotationsriktningen på skruven vara fel. Om rotationen på skruven är fel och ingen pellets matas fram kan detta avhjälpas genom att vända polerna i skruvmotorn. OBS att spänningen för skruvmotorn är 24 VDC på vissa modeller. 7. Anslut termostaten och vrid upp termostaten tills den kallar på värme. Brännaren matar nu fram bränsle till startdosen och startar efter några minuter. Den brinner tills termostaten inte längre kallar på värme, då går den över till fyreldning. Under fyreldningen gör brännaren så många fyrmatningar som är inställda, därefter stannar brännaren och startar igen när termostaten börjar kalla på värme. Genom att låta brännaren brinna på fyreldning sparar man på tid, bränsle och tändelement vid återstart. Se injustering av startdos under stycket System och Injustering. 8. Brännaren är utrustad med automatisk uraskning med hjälp av rörlig rosterteknik. Det innebär att brännaren inte behöver askas ur varje vecka. Det är dock nödvändigt med en årlig översyn av brännaren och roster. Beroende på bränslematerial kan tätare översyner vara nödvändiga. Vissa bränslematerial tenderar att belägga eldrörets väggar med sintrat material, rådgör med din återförsäljare om hur ofta du behöver se över din brännare. Viktigt! Kontrollera att hålet för tändelementet i gaveln inne i eldröret inte blir igensatt av aska eller bränsle, då kan tändelementet brinna sönder. 7

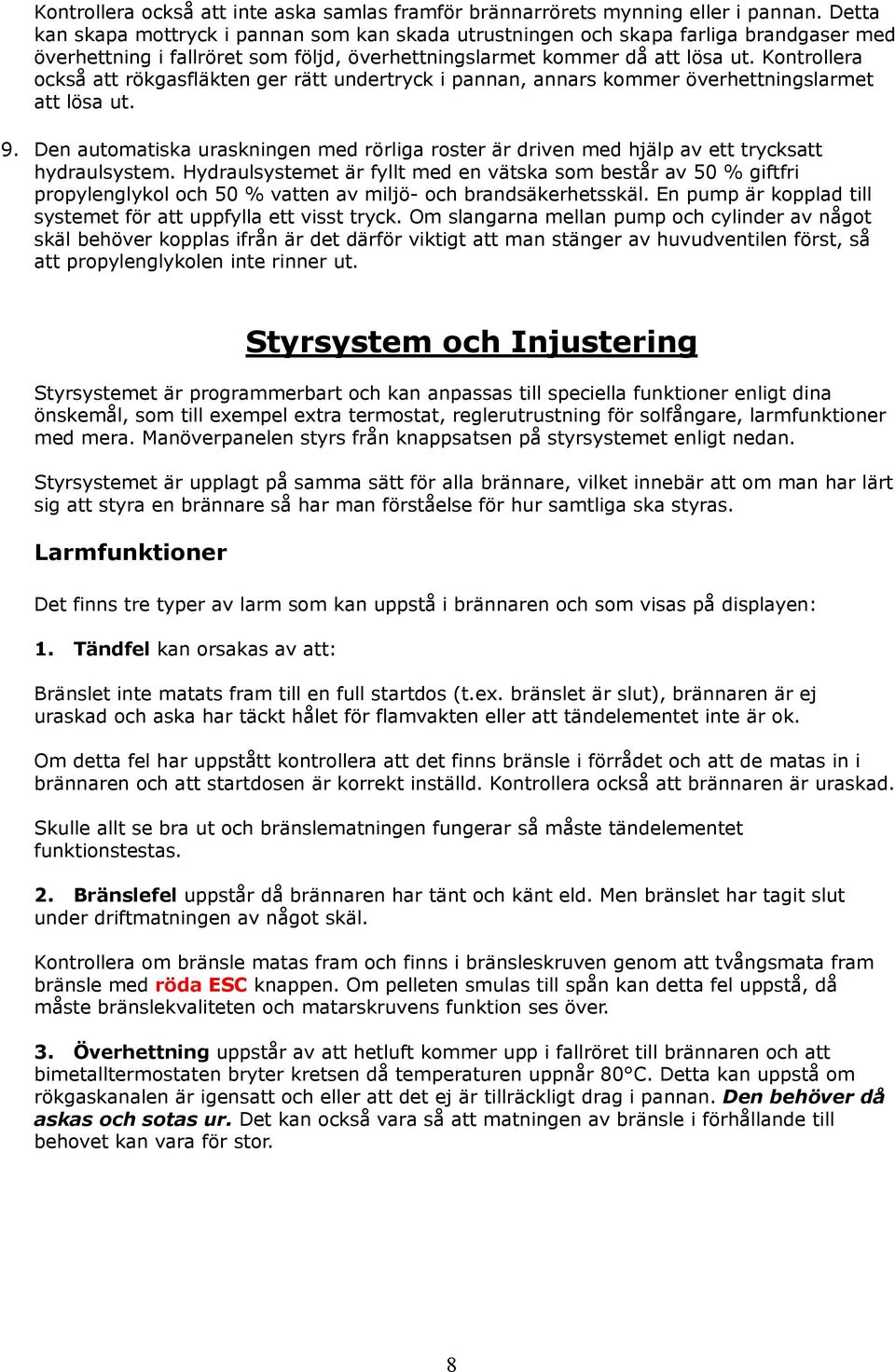

8 Kontrollera också att inte aska samlas framför brännarrörets mynning eller i pannan. Detta kan skapa mottryck i pannan som kan skada utrustningen och skapa farliga brandgaser med överhettning i fallröret som följd, överhettningslarmet kommer då att lösa ut. Kontrollera också att rökgasfläkten ger rätt undertryck i pannan, annars kommer överhettningslarmet att lösa ut. 9. Den automatiska uraskningen med rörliga roster är driven med hjälp av ett trycksatt hydraulsystem. Hydraulsystemet är fyllt med en vätska som består av 50 % giftfri propylenglykol och 50 % vatten av miljö- och brandsäkerhetsskäl. En pump är kopplad till systemet för att uppfylla ett visst tryck. Om slangarna mellan pump och cylinder av något skäl behöver kopplas ifrån är det därför viktigt att man stänger av huvudventilen först, så att propylenglykolen inte rinner ut. Styrsystem och Injustering Styrsystemet är programmerbart och kan anpassas till speciella funktioner enligt dina önskemål, som till exempel extra termostat, reglerutrustning för solfångare, larmfunktioner med mera. Manöverpanelen styrs från knappsatsen på styrsystemet enligt nedan. Styrsystemet är upplagt på samma sätt för alla brännare, vilket innebär att om man har lärt sig att styra en brännare så har man förståelse för hur samtliga ska styras. Larmfunktioner Det finns tre typer av larm som kan uppstå i brännaren och som visas på displayen: 1. Tändfel kan orsakas av att: Bränslet inte matats fram till en full startdos (t.ex. bränslet är slut), brännaren är ej uraskad och aska har täckt hålet för flamvakten eller att tändelementet inte är ok. Om detta fel har uppstått kontrollera att det finns bränsle i förrådet och att de matas in i brännaren och att startdosen är korrekt inställd. Kontrollera också att brännaren är uraskad. Skulle allt se bra ut och bränslematningen fungerar så måste tändelementet funktionstestas. 2. Bränslefel uppstår då brännaren har tänt och känt eld. Men bränslet har tagit slut under driftmatningen av något skäl. Kontrollera om bränsle matas fram och finns i bränsleskruven genom att tvångsmata fram bränsle med röda ESC knappen. Om pelleten smulas till spån kan detta fel uppstå, då måste bränslekvaliteten och matarskruvens funktion ses över. 3. Överhettning uppstår av att hetluft kommer upp i fallröret till brännaren och att bimetalltermostaten bryter kretsen då temperaturen uppnår 80 C. Detta kan uppstå om rökgaskanalen är igensatt och eller att det ej är tillräckligt drag i pannan. Den behöver då askas och sotas ur. Det kan också vara så att matningen av bränsle i förhållande till behovet kan vara för stor. 8

9 Vid LARM återställs systemet med Grön ON, detta gäller alla LARM, tänk på att ny startdos matas fram då systemet återställs. Dra därför ur kontakten till matningen om startdos finns i brännaren. Kontrollera först om startdos finns i brännaren genom att titta i matningsröret på brännaren eller genom att titta in i brännarröret om möjligt. TVÅNGSMATNING AV BRÄNSLET SKER MED RÖD ESC. DETTA GÖRS DÅ PELLETS HAR TAGIT SLUT ELLER FÖRSTA GÅNGEN DÅ BRÄNNAREN SKALL STARTAS. KONTROLLERA ALLTID BRÄNNARRÖRET SÅ INTE FÖR MYCKET BRÄNSLE MATAS FRAM TILL STARTDOSEN ELLER TILL MATNINGEN. DETTA KAN MEDFÖRA ATT STARTDOSEN BLIR FÖR STOR, VILKET KAN LEDA TILL OREN FÖRBRÄNNING OCH ANDRA PROBLEM. Knapparnas funktioner För val av meny, tryck grå A (eller pil vänster beroende på version). Val av rad i meny, tryck + eller - (eller grå pil upp eller ner). Lås upp värdet med Grön ON/OK. Ändra värdet med grå + eller Lås det nya värdet med Grön ON/OK. Vid larm återställs systemet genom att trycka in Grön ON/OK. Tvångsmatning av bränsle sker med röd ESC. Tvångsmatning av askskruvar görs genom att trycka in grå + och samtidigt, då sådan är installerad. Injustering av Flis/Pelletsbrännare Observera att injustering och igångsättning skall göras av fackman. Förinställda värden är grundinställningar och dessa värden måste justeras med hänsyn till brännare, drag i skorsten, bränslets kvalitet, storlek på pellets med mera. Inställningar som lutning bland annat spelar en viss roll om hur mycket bränsle som matas in i brännaren. För att kontrollera startdosens storlek, ta loss slangen från fallröret och låt skruven mata fram en startdos i ett litermått. Startdosen ska vara så pass stor att den täcker hålet för tändelementet. Hur stor startdosen blir är starkt beroende av granulatets beskaffenhet. Om startdosen blir för stor eller för liten, justera den. Om dosen blir för stor kan det bildas explosiva gaser i brännaren, medans blir den för liten kan tändfel uppstå. Beträffande andra bränsleslag utöver trä, kan brännaren behöva omjusteras innan man kan börja elda med andra bränslematerial som till exempel torvpellets, gräspellets, olivkärnor eller solrosfrön. På nästa sida följer förklaringar till styrsystemets display och exempel på inställningar. Värdena inom parantes i exemplet är endast riktvärden och alltså inga absoluta värden. Dessa värden måste injusteras av fackman efter montering av brännaren. Värdena som visas i displayen är i sekunder. 9

10 Startdos Fördröj 10 Detta är sekvensen för att starta från kall otänd brännare När termostaten kallar på värme kan starten fördröjas. Denna funktion kan vara bra då vattensystemet har liten kapacitet. Syftet är att brännaren skall brinna länge vilket spar bränsle. Den fördröjda tiden kan vara allt från 10 min till 3 tim, det beror på just din panna och dina behov. On XX Detta är antal sekunder matarskruven är igång för att mata fram startdosen. Startdosen ska vara så pass stor att den täcker hålet för tändelementet. Tänd ( ) Mjukstart Tändelement kvarhålls i aktivt läge efter att fotocellen känt eld för att elden skall ta sig ordentligt i bränslet. Tiden kan variera beroende på bränsle och fukthalt i det aktuella bränslet. Är några små doser med bränsle före driftmatningarna, detta för att elden skall ta sig riktigt bra innan den ordinarie driften startar On (1-4) Hur länge bränsle skall matas i sekunder vid uppstarten (beror på storlek på dos) Vänt (50-300) Hur länge skruven skall vara frånslagen mellan matningarna Ant (4-12) Antal mjukstarter Bränsledrift Bränslematningar under drift On (2-6) Hur länge matningen är tillslagen i sekunder under drift (beror på storlek på dos) Off (20-40) Hur länge bränsleskruven skall stå stilla mellan matningarna Tifyr (50-300) Tiden från att drifttermostaten slår ifrån till första fyrmatningen startar Drifttider Visar tiden som brännaren varit i drift Fyrmatning Brännaren hålls vid liv med fyreld, det är hela tiden eld i brännaren. On (1-6) Hur länge bränsle matas in för att hålla fyren vid liv (beror på storlek på dos) Blås (5-30) Hur länge det blåser luft för att fotocellen skall känna eld och hålla fyren vid liv Vänt 400 Tiden mellan fyreldningarna, kan ökas efter behov Ant (30-50) Maximala antalet matningar som görs på fyreldning innan brännaren går i viloläge och elden släcks. Om maximala antalet matningar ej uppnåtts då drifttermostaten kallar på värme startar brännaren upp på mjukstartsläget utan ny tändfas. Om däremot maximala antalet matningar uppnåtts kommer brännaren att rensas och en ny startdos matas fram och tändfasen startar. Pannaskning Den externa skruven som monteras i pannan och matar aska till askbehållaren On 15 Hur länge askskruven från pannan skall vara tillslagen då den är igång Vänt 40 Tiden för när pannaskningen ska starta är beroende av hur länge bränsleskruven har varit igång och matat bränsle. När den sammanlagda tiden för bränsleskruven i påslaget läge har uppnåtts startar uraskningen. B. aska 6 Tid som rostrena i brännaren ska vara i inskjutet läge. Tiden beror på bränslematning, den skall vara minst den tid som bränsle matas in i brännaren. ver Programversion i brännaren endast info. 10

11 Injusteringsprotokoll Datum Fördröj Startdos On Tänd On Mjukstart Vänt Ant Bränsledrift On Off Tifyr On Fyrmatning Blås Vänt Ant Pannaskning On Vänt B.aska 11

12 12

13 Skötselföreskrifter Observera att brännaren måste få gå på efterkylning i minst 5 60 minuter efter att termostaten har slagit ifrån innan man bryter strömmen eller drar ur sladden vid service eller underhåll. Detta för att fläkten skall få strömförsörjning att kunna kyla ner brännaren. Om den inte tillåts göra det kan fotocellen skadas och även annan elektronik. Hur länge den behöver gå på efterkylning beror på brännarstorlek och askbäddsstorlek. Bränsle Den här serien med brännare är specifikt framtagen för att ersätta oljebrännare i befintliga oljepannor. Brännaren är främst anpassad för flis- och pelletseldning, men det går också att elda torvpellets, gräspellets, olivkärnor, solrosfrön m.m. Dock kan brännaren behöva omjusteras för detta. Hur det brinner beror till stor del på bränslets kvalité. Tillsyn och rengöring Brännaren är utrustad med automatisk uraskning med hjälp av rörlig rosterteknik, vilket innebär att brännaren inte behöver askas ur varje vecka. Beroende på bränslematerial kan tätare översyner vara nödvändiga. Vissa bränslematerial tenderar att belägga eldrörets väggar med sintrat material, rådgör med din återförsäljare om hur ofta du behöver se över din brännare. Viktigt! Kontrollera att hålet för tändelementet i gaveln inne i eldröret inte blir igensatt av aska eller bränsle, då kan tändelementet brinna sönder. Tändelementet får inte heller få in sot eller kolpartiklar. Detta kan medföra kortslutning i elementtrådarna då dessa är öppna, vilket i sin tur kan leda till att tändelementet måste bytas. Viktigt! Kontrollera så att inte aska samlas i rökgaskanaler i panna och skorsten eller framför brännarrörets mynning. Detta kan skapa mottryck i pannan eller i rökgaskanaler, vilket kan skada utrustningen och skapa farliga brandgaser med överhettning i fallröret som följd. Om så sker löser överhettningsskyddet ut. Hålet för varmluften som sitter inne i brännarrörets gavel får inte vara igensatt med beläggning utan måste vara fritt från sot. Använd gärna dammsugare efter avkylning av brännaren. Tilläggsfunktioner och Extrautrustning Systemet är förberett för att byggas ut med solfångare med ackumulatortankstyrning och pumpar för styrning av värme till olika värmelager och system. Dessutom finns tillvalsutrustning som larmfunktioner som GSM-larm, detta kan kopplas till din eller mobiltelefon. Det är montörens ansvar att brännare blir rätt installerad. Se hemsidan efter mer information eller nyheter, eller ring Din montör/återförsäljare C/P [2] 13

14 14

15 Certificates Declaration of Conformity kw Tube burning technique Covered by this declaration is in conformity with the following standards. Declare under our sole of responsibility that the product, Green Energy, is mainly produced to burn the fuel; wood pellets. Under the terms of the Directive: 98/37/EEG, Machinery Directive 73/23/EEG, Low Voltage Equipment 89/336/EEG, EMC Jals Energy AB is a Swedish company. The VAT number is SE CEO Jörgen Andersson 15
