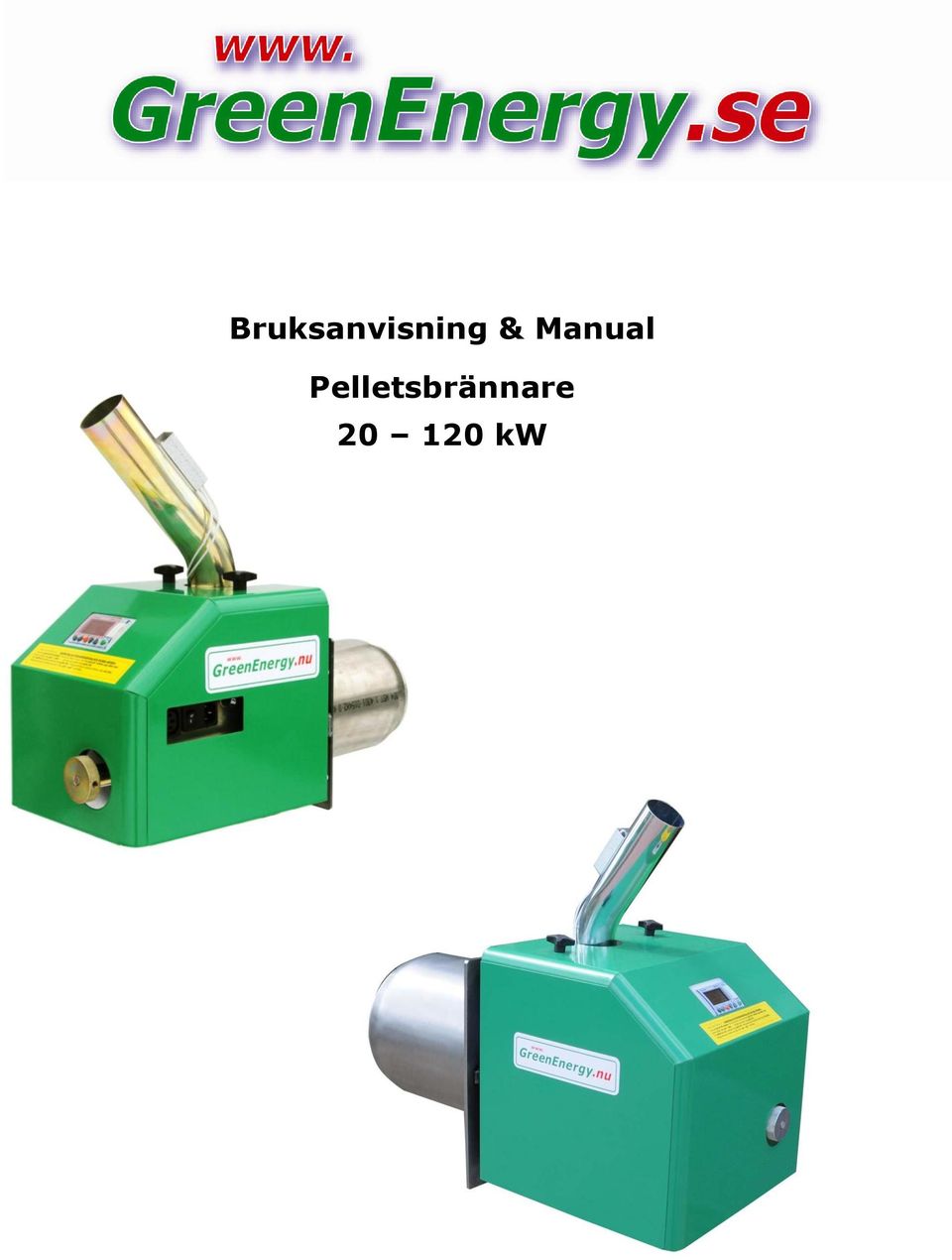

1 Bruksanvisning & Manual Pelletsbrännare kw

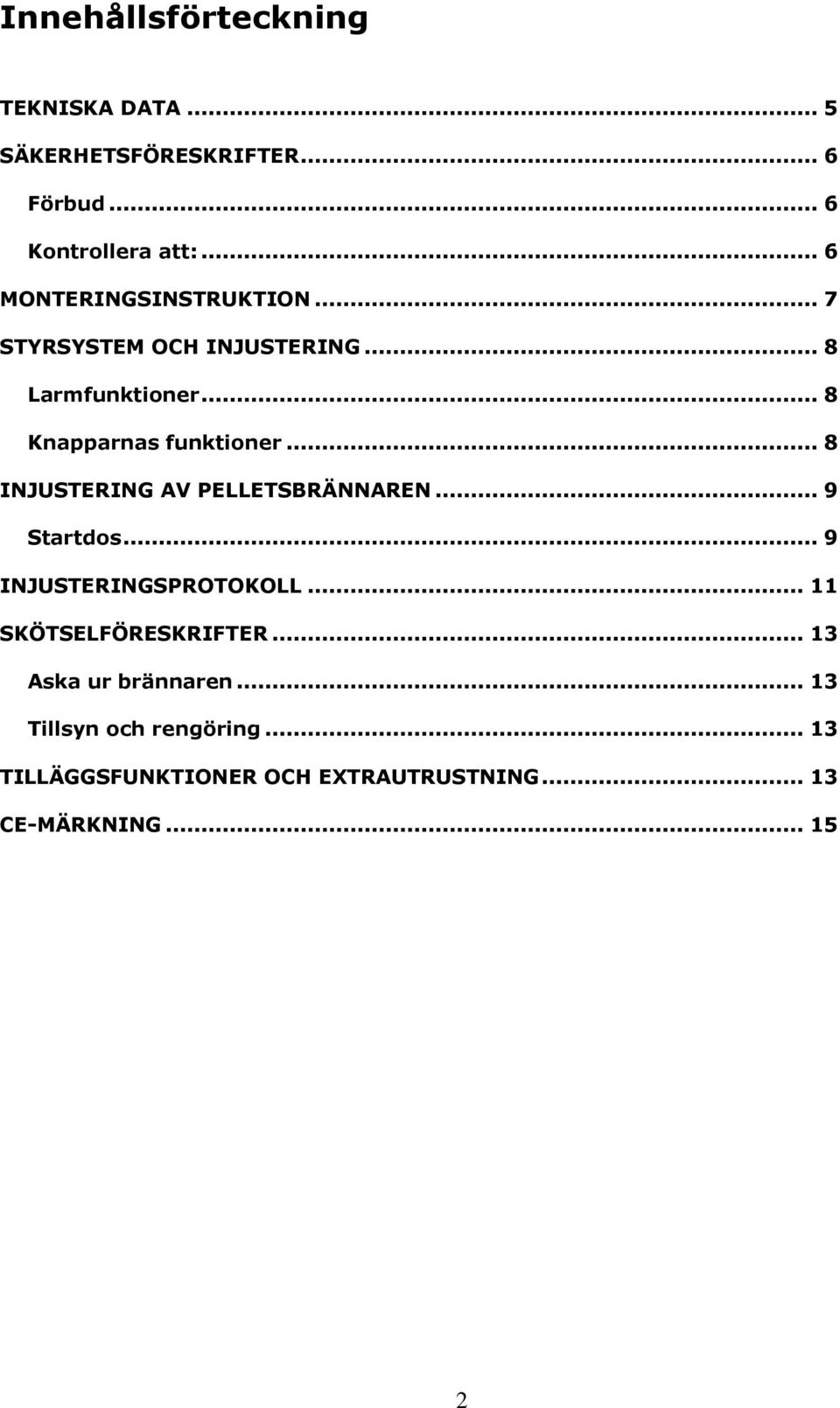

2 Innehållsförteckning TEKNISKA DATA... 5 SÄKERHETSFÖRESKRIFTER... 6 Förbud... 6 Kontrollera att:... 6 MONTERINGSINSTRUKTION... 7 STYRSYSTEM OCH INJUSTERING... 8 Larmfunktioner... 8 Knapparnas funktioner... 8 INJUSTERING AV PELLETSBRÄNNAREN... 9 Startdos... 9 INJUSTERINGSPROTOKOLL SKÖTSELFÖRESKRIFTER Aska ur brännaren Tillsyn och rengöring TILLÄGGSFUNKTIONER OCH EXTRAUTRUSTNING CE-MÄRKNING

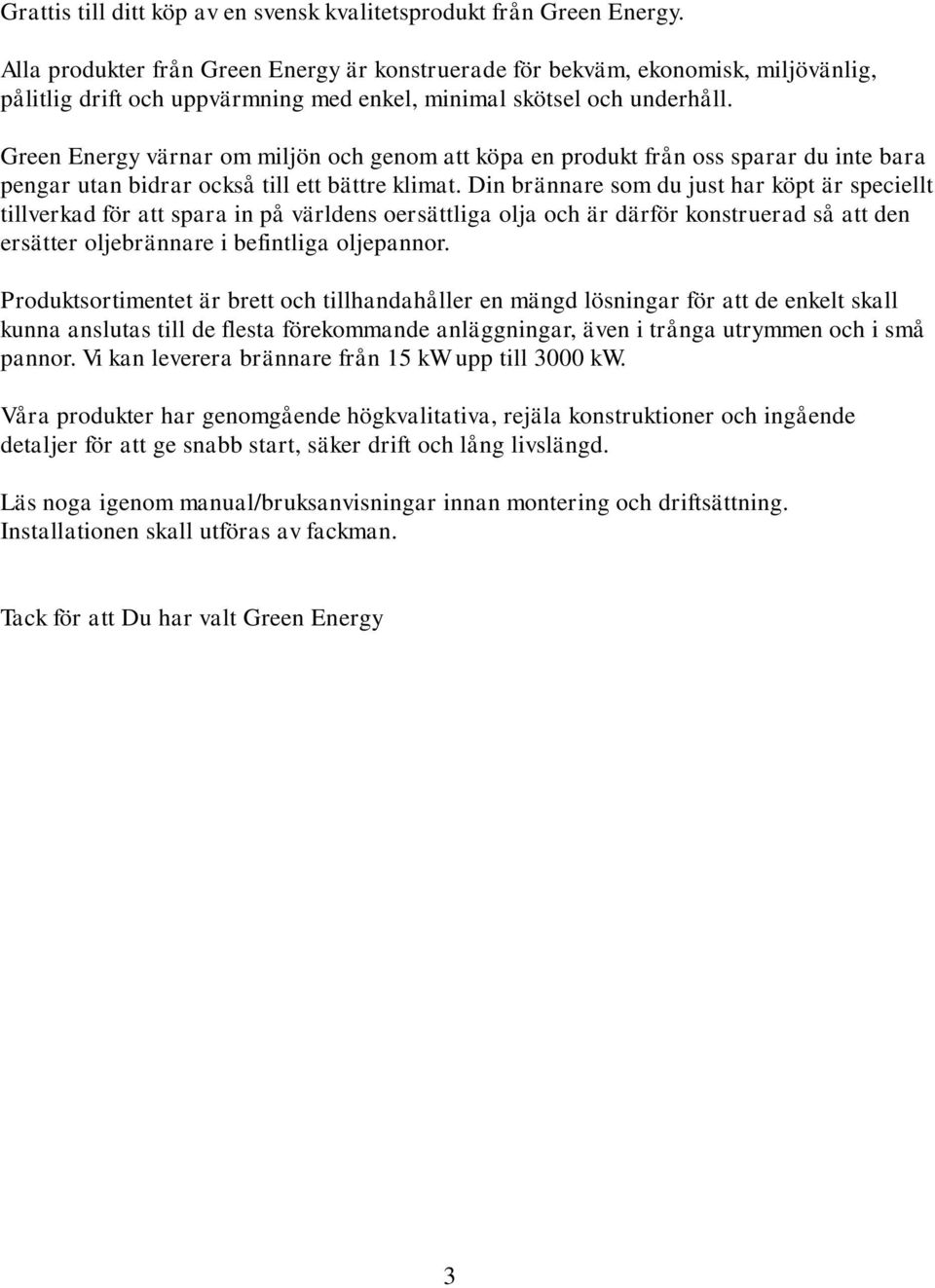

3 Grattis till ditt köp av en svensk kvalitetsprodukt från Green Energy. Alla produkter från Green Energy är konstruerade för bekväm, ekonomisk, miljövänlig, pålitlig drift och uppvärmning med enkel, minimal skötsel och underhåll. Green Energy värnar om miljön och genom att köpa en produkt från oss sparar du inte bara pengar utan bidrar också till ett bättre klimat. Din brännare som du just har köpt är speciellt tillverkad för att spara in på världens oersättliga olja och är därför konstruerad så att den ersätter oljebrännare i befintliga oljepannor. Produktsortimentet är brett och tillhandahåller en mängd lösningar för att de enkelt skall kunna anslutas till de flesta förekommande anläggningar, även i trånga utrymmen och i små pannor. Vi kan leverera brännare från 15 kw upp till 3000 kw. Våra produkter har genomgående högkvalitativa, rejäla konstruktioner och ingående detaljer för att ge snabb start, säker drift och lång livslängd. Läs noga igenom manual/bruksanvisningar innan montering och driftsättning. Installationen skall utföras av fackman. Tack för att Du har valt Green Energy 3

4 4

5 TEKNISKA DATA GREEN ENERGY PELLETSBRÄNNARE KW P20/P35 P50 P75/P120 Effektområde kw Max drifttemperatur ºC Godstjocklek, brännarrör mm Bränsle, träpellets mm 6 till 8 6 till 8 6 till 8 Bränslematning externskruv med fallrör Installationsdata Total längd mm Bredd mm Höjd inkl. fallrör mm Vikt kg Höjd till centrum av brännarrör mm Mantelrör Ø mm El-anslutning VAC El-drift skruvmotor VDC El- drift styrsystem VDC Minsta undertryck i skorsten mm Vp Standardutrustning Manuell askskrapa Ingångar för styrning av extra temperaturgivare Automatisk eltändning med varmluft Ackumulatortankstyrning Extra utrustning SMS funktion Automatik för styrning av solfångare Automatisk askskruv Shunt automatik till värmesystem med inne- och utegivare GREEN ENERGY LÄMNAR 1 ÅRS GARANTI Installationen av brännaren skall göras av fackman. Vid felaktig installation eller installation av obehörig person upphör garantin att gälla och allt ansvar tas bort från tillverkaren. 5

6 Viktigt! Säkerhetsföreskrifter Läs noga igenom manual/bruksanvisningar innan montering och driftsättning. Installationen skall utföras av fackman. Vid felaktig montering eller montering av icke behörig upphör garantier och ansvar från tillverkaren och Green Energy att gälla. Förbud Ombyggnad, ändringar eller byte till annat än originaldelar får inte göras utan tillverkarens skriftliga medgivande. Kontrollera att: Brännaren monteras på ett fackmannamässigt sätt och enligt monteringsanvisningen Anslutningen till pannan har fri passage genom rökgaskanalen. Brännaren och alla dess delar är korrekt monterade och att luft tillåts passera genom brännare och tändelement på rätt sätt. Alla monteringar är täta så att ingen tjuvluft pyser ut. Inmatningsröret med överhettningsröret är korrekt monterat för att undvika bakeld. Bränslet är av god kvalitet och innehåller minimalt med spån. Mantelröret förser brännarröret med luft och kylning. Om dessa är felaktigt monterade och brännaren ansluts till en säkerhetsbrytare, kommer tändelementet att brinna sönder, eftersom denna kräver kylning från brännarens fläkt. Bränslet förvaras fuktfritt. Bränslestartdos och bränslematning är noga injusterat så att inte för mycket bränsle matas in i pannan, vilket kan leda till att explosiva gaser bildas i brännaren och pannan, samt för att undvika bakeld i anläggningen. OBS! Brännaren får bara startas då den är komplett monterad. 6

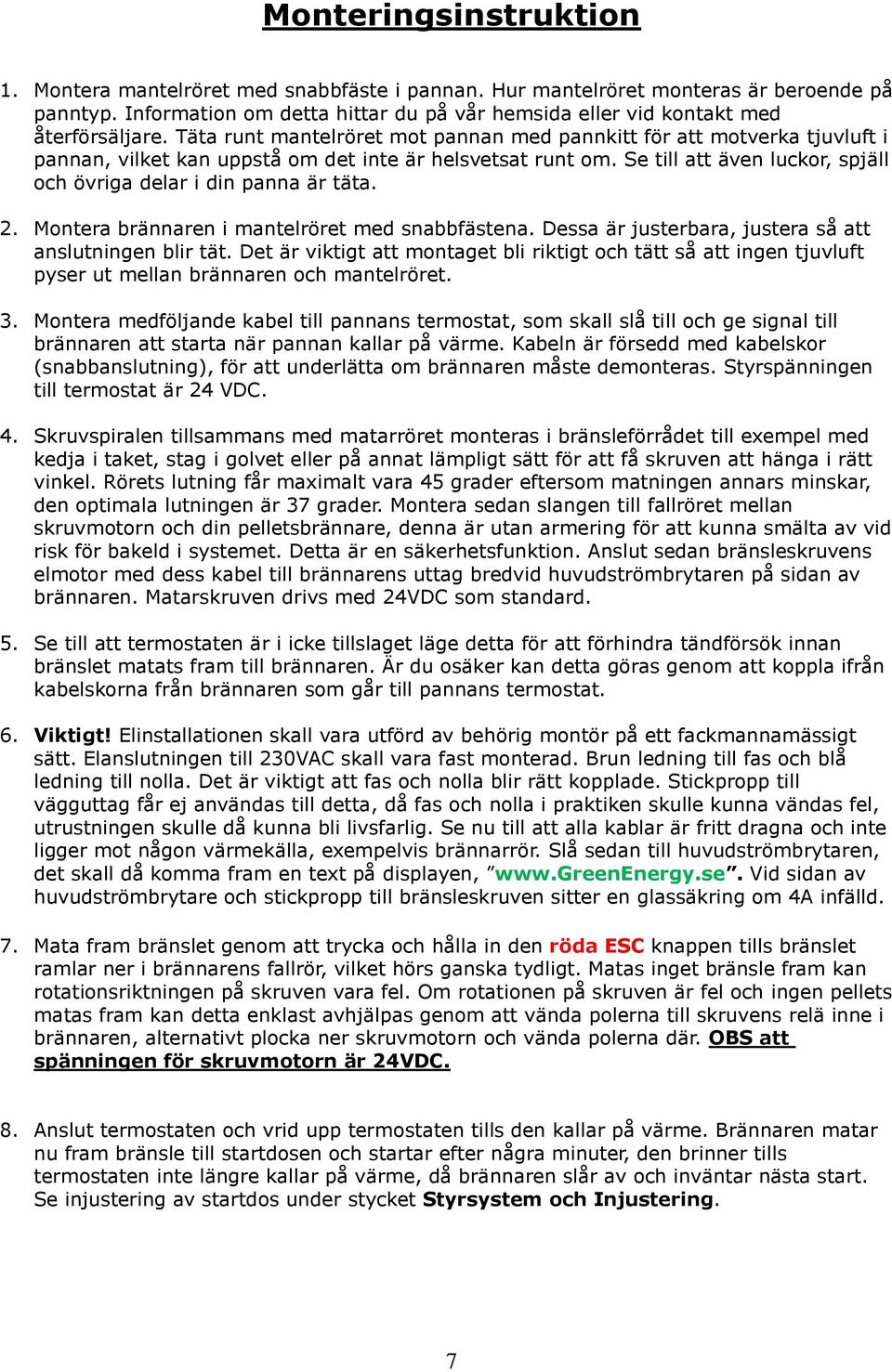

7 Monteringsinstruktion 1. Montera mantelröret med snabbfäste i pannan. Hur mantelröret monteras är beroende på panntyp. Information om detta hittar du på vår hemsida eller vid kontakt med återförsäljare. Täta runt mantelröret mot pannan med pannkitt för att motverka tjuvluft i pannan, vilket kan uppstå om det inte är helsvetsat runt om. Se till att även luckor, spjäll och övriga delar i din panna är täta. 2. Montera brännaren i mantelröret med snabbfästena. Dessa är justerbara, justera så att anslutningen blir tät. Det är viktigt att montaget bli riktigt och tätt så att ingen tjuvluft pyser ut mellan brännaren och mantelröret. 3. Montera medföljande kabel till pannans termostat, som skall slå till och ge signal till brännaren att starta när pannan kallar på värme. Kabeln är försedd med kabelskor (snabbanslutning), för att underlätta om brännaren måste demonteras. Styrspänningen till termostat är 24 VDC. 4. Skruvspiralen tillsammans med matarröret monteras i bränsleförrådet till exempel med kedja i taket, stag i golvet eller på annat lämpligt sätt för att få skruven att hänga i rätt vinkel. Rörets lutning får maximalt vara 45 grader eftersom matningen annars minskar, den optimala lutningen är 37 grader. Montera sedan slangen till fallröret mellan skruvmotorn och din pelletsbrännare, denna är utan armering för att kunna smälta av vid risk för bakeld i systemet. Detta är en säkerhetsfunktion. Anslut sedan bränsleskruvens elmotor med dess kabel till brännarens uttag bredvid huvudströmbrytaren på sidan av brännaren. Matarskruven drivs med 24VDC som standard. 5. Se till att termostaten är i icke tillslaget läge detta för att förhindra tändförsök innan bränslet matats fram till brännaren. Är du osäker kan detta göras genom att koppla ifrån kabelskorna från brännaren som går till pannans termostat. 6. Viktigt! Elinstallationen skall vara utförd av behörig montör på ett fackmannamässigt sätt. Elanslutningen till 230VAC skall vara fast monterad. Brun ledning till fas och blå ledning till nolla. Det är viktigt att fas och nolla blir rätt kopplade. Stickpropp till vägguttag får ej användas till detta, då fas och nolla i praktiken skulle kunna vändas fel, utrustningen skulle då kunna bli livsfarlig. Se nu till att alla kablar är fritt dragna och inte ligger mot någon värmekälla, exempelvis brännarrör. Slå sedan till huvudströmbrytaren, det skall då komma fram en text på displayen, Vid sidan av huvudströmbrytare och stickpropp till bränsleskruven sitter en glassäkring om 4A infälld. 7. Mata fram bränslet genom att trycka och hålla in den röda ESC knappen tills bränslet ramlar ner i brännarens fallrör, vilket hörs ganska tydligt. Matas inget bränsle fram kan rotationsriktningen på skruven vara fel. Om rotationen på skruven är fel och ingen pellets matas fram kan detta enklast avhjälpas genom att vända polerna till skruvens relä inne i brännaren, alternativt plocka ner skruvmotorn och vända polerna där. OBS att spänningen för skruvmotorn är 24VDC. 8. Anslut termostaten och vrid upp termostaten tills den kallar på värme. Brännaren matar nu fram bränsle till startdosen och startar efter några minuter, den brinner tills termostaten inte längre kallar på värme, då brännaren slår av och inväntar nästa start. Se injustering av startdos under stycket Styrsystem och Injustering. 7

8 Styrsystem och Injustering Styrsystemet är programmerbart och kan anpassas till speciella funktioner enligt dina önskemål, som till exempel extra termostat, reglerutrustning för solfångare, larmfunktioner med mera. Manöverpanelen styrs från knappsatsen på styrsystemet enligt nedan. Styrsystemet är upplagt på samma sätt för alla brännare, vilket innebär att om man har lärt sig att styra en brännare så har man förståelse för hur samtliga ska styras. Larmfunktioner Det finns tre typer av larm som kan uppstå i brännaren och som visas på displayen: 1. Tändfel kan orsakas av att: Bränslet inte matats fram till en full startdos (t.ex. bränslet är slut), brännaren är ej uraskad och aska har täckt hålet för flamvakten eller att tändelementet inte är ok. Om detta fel har uppstått kontrollera att det finns bränsle i förrådet och att de matas in i brännaren och att startdosen är korrekt inställd. Kontrollera också att brännaren är uraskad. Skulle allt se bra ut och bränslematningen fungerar så måste tändelementet funktionstestas. 2. Bränslefel uppstår då brännaren har tänt och känt eld. Men bränslet har tagit slut under driftmatningen av något skäl. Kontrollera om bränsle matas fram och finns i bränsleskruven genom att tvångsmata fram bränsle med röda ESC knappen. Om pelleten smulas till spån kan detta fel uppstå, då måste bränslekvaliteten och matarskruvens funktion ses över. 3. Överhettning uppstår av att hetluft kommer upp i fallröret till brännaren och att bimetalltermostaten bryter kretsen då temperaturen uppnår 80 C. Detta kan uppstå om rökgaskanalen är igensatt och eller att det ej är tillräckligt drag i pannan. Den behöver då askas och sotas ur. Det kan också vara så att matningen av bränsle i förhållande till behovet kan vara för stor. Vid LARM återställs systemet med Grön ON, detta gäller alla LARM, tänk på att ny startdos matas fram då systemet återställs. Dra därför ur kontakten till matningen om startdos finns i brännaren. Kontrollera först om startdos finns i brännaren genom att titta i matningsröret på brännaren eller genom att titta in i brännarröret om möjligt. TVÅNGSMATNING AV BRÄNSLET SKER MED RÖD ESC. DETTA GÖRS DÅ PELLETS HAR TAGIT SLUT ELLER FÖRSTA GÅNGEN DÅ BRÄNNAREN SKALL STARTAS. KONTROLLERA ALLTID BRÄNNARRÖRET SÅ INTE FÖR MYCKET BRÄNSLE MATAS FRAM TILL STARTDOSEN ELLER TILL MATNINGEN. DETTA KAN MEDFÖRA ATT STARTDOSEN BLIR FÖR STOR, VILKET KAN LEDA TILL OREN FÖRBRÄNNING OCH ANDRA PROBLEM. Knapparnas funktioner För val av meny, tryck grå A (eller pil vänster beroende på version). Val av rad i meny, tryck + eller - (eller grå pil upp eller ner). Lås upp värdet med Grön ON/OK. Ändra värdet med grå + eller Lås det nya värdet med Grön ON/OK. Vid larm återställs systemet genom att trycka in Grön ON/OK. Tvångsmatning av bränsle sker med röd ESC. Tvångsmatning av askskruvar görs genom att trycka in grå + och samtidigt, då sådan är installerad. 8

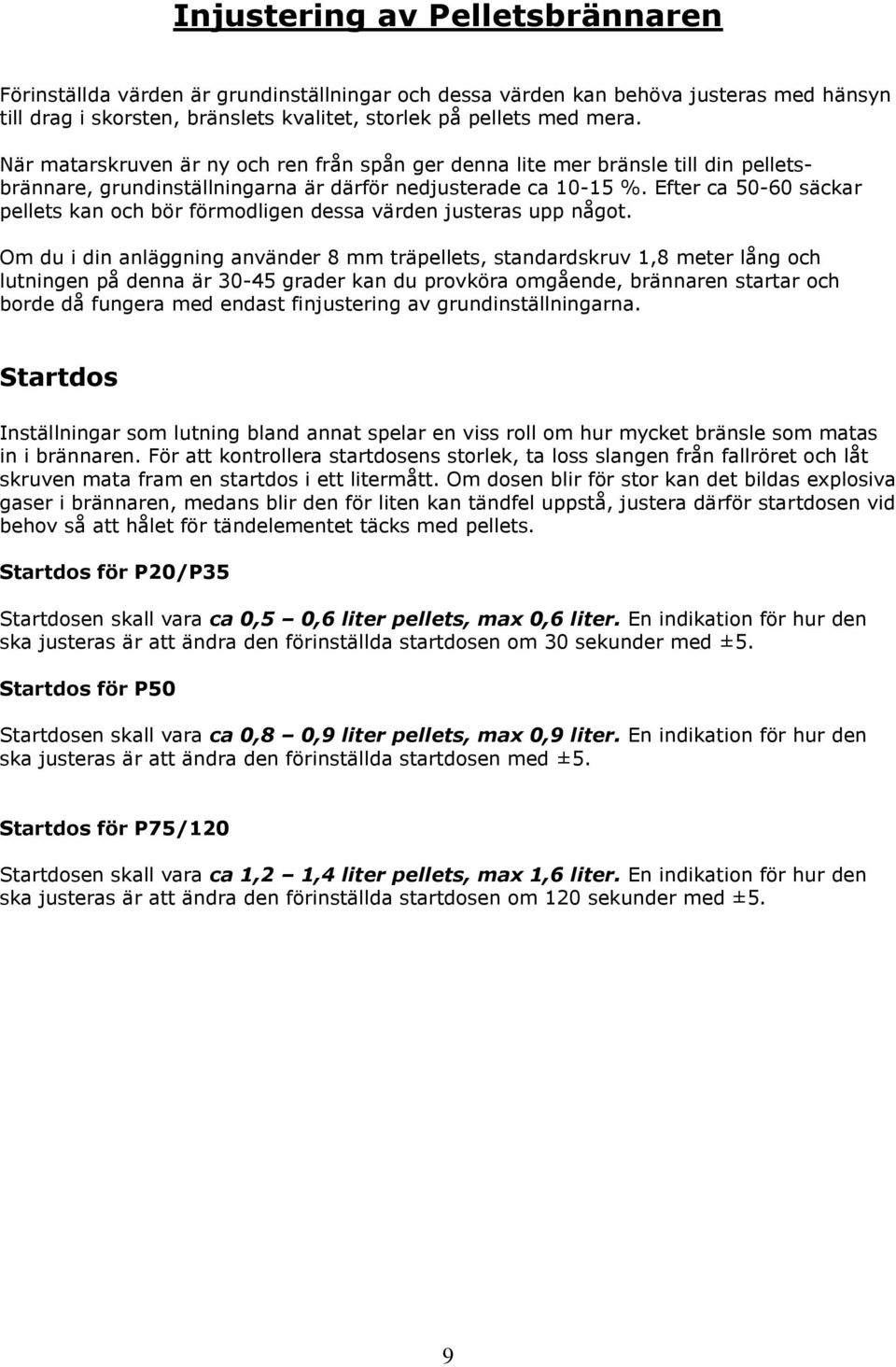

9 Injustering av Pelletsbrännaren Förinställda värden är grundinställningar och dessa värden kan behöva justeras med hänsyn till drag i skorsten, bränslets kvalitet, storlek på pellets med mera. När matarskruven är ny och ren från spån ger denna lite mer bränsle till din pelletsbrännare, grundinställningarna är därför nedjusterade ca %. Efter ca säckar pellets kan och bör förmodligen dessa värden justeras upp något. Om du i din anläggning använder 8 mm träpellets, standardskruv 1,8 meter lång och lutningen på denna är grader kan du provköra omgående, brännaren startar och borde då fungera med endast finjustering av grundinställningarna. Startdos Inställningar som lutning bland annat spelar en viss roll om hur mycket bränsle som matas in i brännaren. För att kontrollera startdosens storlek, ta loss slangen från fallröret och låt skruven mata fram en startdos i ett litermått. Om dosen blir för stor kan det bildas explosiva gaser i brännaren, medans blir den för liten kan tändfel uppstå, justera därför startdosen vid behov så att hålet för tändelementet täcks med pellets. Startdos för P20/P35 Startdosen skall vara ca 0,5 0,6 liter pellets, max 0,6 liter. En indikation för hur den ska justeras är att ändra den förinställda startdosen om 30 sekunder med ±5. Startdos för P50 Startdosen skall vara ca 0,8 0,9 liter pellets, max 0,9 liter. En indikation för hur den ska justeras är att ändra den förinställda startdosen med ±5. Startdos för P75/120 Startdosen skall vara ca 1,2 1,4 liter pellets, max 1,6 liter. En indikation för hur den ska justeras är att ändra den förinställda startdosen om 120 sekunder med ±5. 9

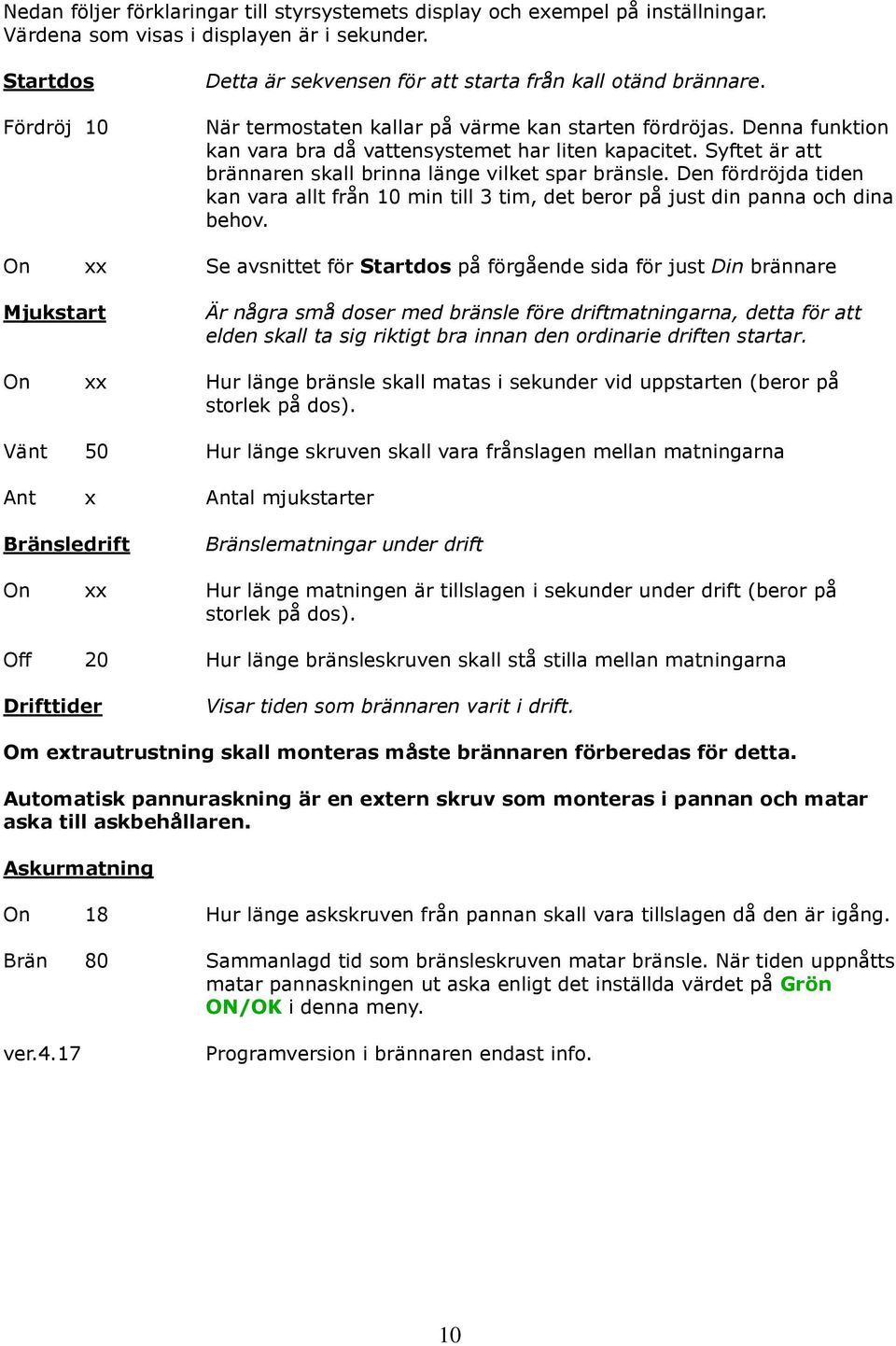

10 Nedan följer förklaringar till styrsystemets display och exempel på inställningar. Värdena som visas i displayen är i sekunder. Startdos Fördröj 10 Detta är sekvensen för att starta från kall otänd brännare. När termostaten kallar på värme kan starten fördröjas. Denna funktion kan vara bra då vattensystemet har liten kapacitet. Syftet är att brännaren skall brinna länge vilket spar bränsle. Den fördröjda tiden kan vara allt från 10 min till 3 tim, det beror på just din panna och dina behov. On xx Se avsnittet för Startdos på förgående sida för just Din brännare Mjukstart Är några små doser med bränsle före driftmatningarna, detta för att elden skall ta sig riktigt bra innan den ordinarie driften startar. On xx Hur länge bränsle skall matas i sekunder vid uppstarten (beror på storlek på dos). Vänt 50 Hur länge skruven skall vara frånslagen mellan matningarna Ant x Antal mjukstarter Bränsledrift Bränslematningar under drift On xx Hur länge matningen är tillslagen i sekunder under drift (beror på storlek på dos). Off 20 Hur länge bränsleskruven skall stå stilla mellan matningarna Drifttider Visar tiden som brännaren varit i drift. Om extrautrustning skall monteras måste brännaren förberedas för detta. Automatisk pannuraskning är en extern skruv som monteras i pannan och matar aska till askbehållaren. Askurmatning On 18 Hur länge askskruven från pannan skall vara tillslagen då den är igång. Brän 80 Sammanlagd tid som bränsleskruven matar bränsle. När tiden uppnåtts matar pannaskningen ut aska enligt det inställda värdet på Grön ON/OK i denna meny. ver.4.17 Programversion i brännaren endast info. 10

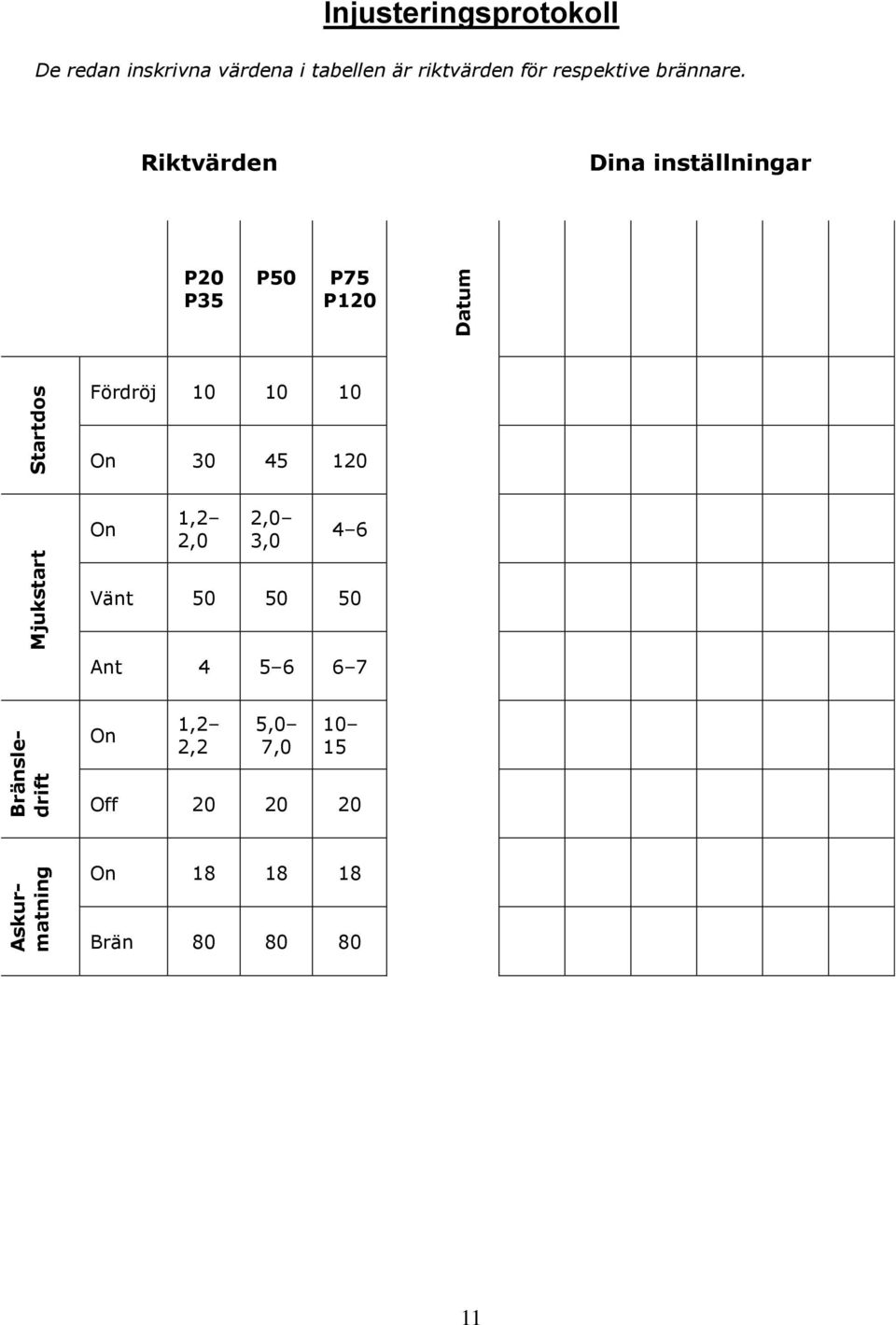

11 Askurmatning Bränsledrift Mjukstart Startdos Datum Injusteringsprotokoll De redan inskrivna värdena i tabellen är riktvärden för respektive brännare. Riktvärden Dina inställningar P20 P35 P50 P75 P120 Fördröj On On 1,2 2,0 2,0 3,0 4 6 Vänt Ant On 1,2 2,2 5,0 7, Off On Brän

12 12

13 Skötselföreskrifter Observera att brännaren måste få gå på efterkylning i minst 5 minuter efter att termostaten har slagit ifrån innan man bryter strömmen eller drar ur sladden vid service eller underhåll. Detta för att fläkten skall få strömförsörjning att kunna kyla ner brännaren. Om den inte tillåts göra det kan fotocellen skadas och även annan elektronik. Aska ur brännaren Uraskning måste ske regelbundet, ungefär en gång i veckan då sintring av askan kan förekomma. Detta görs genom att använda den inbyggda askskrapan. Observera att det är viktigt att askskrapan vrids medurs till stopp, dra sedan ut skrapan helt ut, vrid sedan tillbaka moturs och tryck in skrapan i brännarröret. Utför momentet några gånger och brännaren är uraskad. Detta görs för att bibehålla en säker och effektiv förbränning. Brännaren har manuell askurmatning. Uraskningsautomatik finns dock som tillval. Tillsyn och rengöring Viss tillsyn av brännarröret krävs. Räcker inte uraskningen kan noggrannare rengöring eventuellt behöva göras. Hålen i brännarröret skall ses över och eventuellt rengöras från beläggningar någon eller några gånger per år. En viss avlagring kan ske inne i brännarröret, vilket måste skrapas ur. Hur ofta styrs helt av kvaliteten på bränslepellets. Hålet för varmluften som sitter inne i brännarrörets gavel får inte vara igensatt med beläggning utan måste vara fritt från sot. Använd gärna dammsugare efter avkylning av brännaren eller lossa brännaren och ställ den med brännarröret nedåt mot golvet för att sotpartiklarna skall ramla ur. Viktigt! Det är viktigt att tändelementet inte får in sot eller kolpartiklar. Detta kan medföra kortslutning i elementtrådarna då dessa är öppna, vilket i sin tur kan leda till att tändelementet måste bytas. Viktigt! Kontrollera så att inte aska samlas i rökgaskanaler i panna och skorsten eller framför brännarrörets mynning. Detta kan skapa mottryck i pannan eller i rökgaskanaler, vilket kan skada utrustningen och skapa farliga brandgaser med överhettning i fallröret som följd. Om så sker löser överhettningsskyddet ut. Tilläggsfunktioner och Extrautrustning Systemet är förberett för att byggas ut med solfångare med ackumulatortankstyrning och pumpar för styrning av värme till olika värmelager och system. Dessutom finns tillvalsutrustning som uraskningsautomatik och larmfunktioner som GSM-larm, detta kan kopplas till din eller mobiltelefon. Det är montörens ansvar att brännare blir rätt installerad. Se hemsidan efter mer information eller nyheter, eller ring Din montör/återförsäljare P20-120[2] 13

14 14

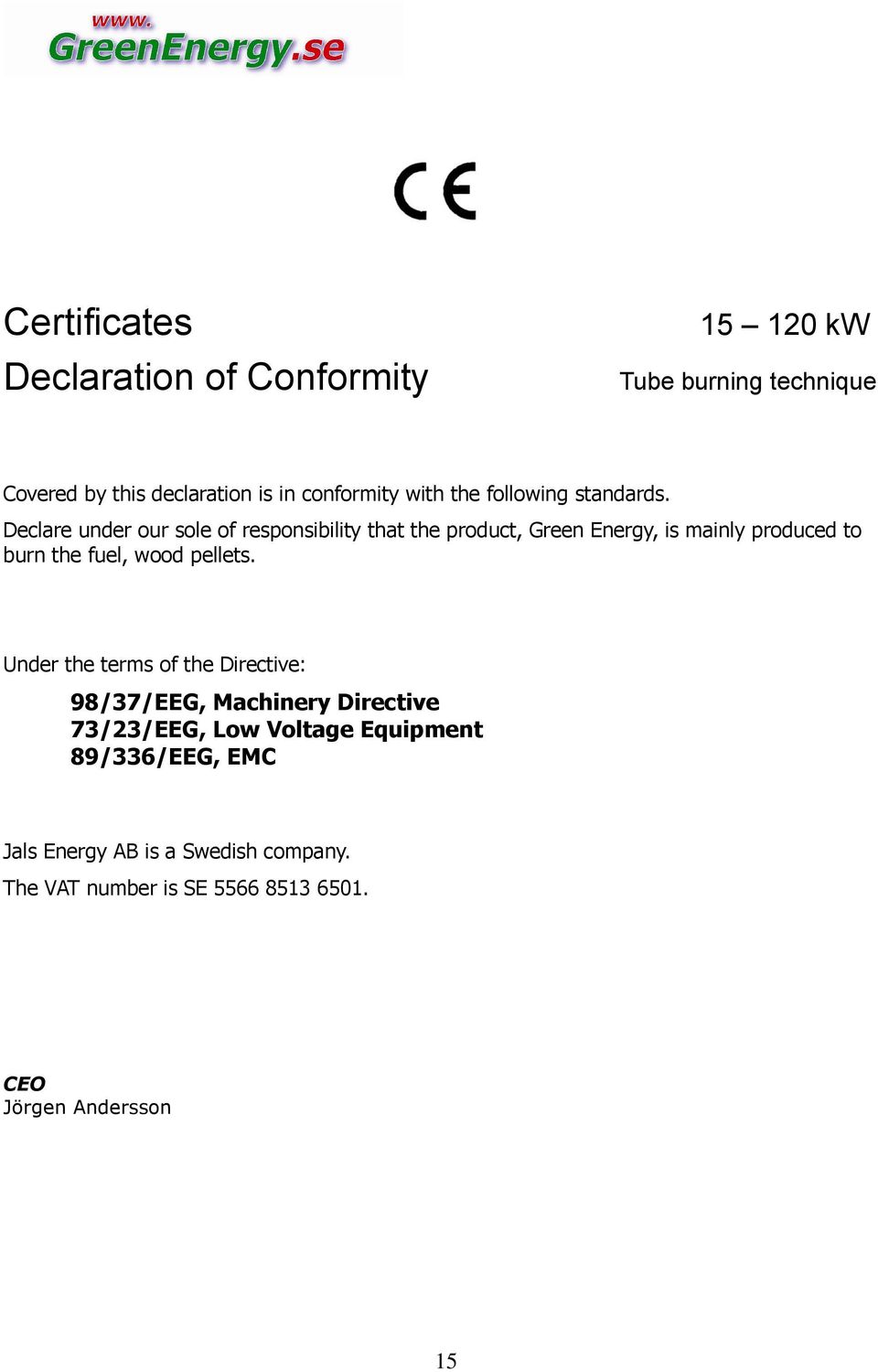

15 Certificates Declaration of Conformity kw Tube burning technique Covered by this declaration is in conformity with the following standards. Declare under our sole of responsibility that the product, Green Energy, is mainly produced to burn the fuel, wood pellets. Under the terms of the Directive: 98/37/EEG, Machinery Directive 73/23/EEG, Low Voltage Equipment 89/336/EEG, EMC Jals Energy AB is a Swedish company. The VAT number is SE CEO Jörgen Andersson 15
