1 Luftfjädring Produktkompetens från EUROPART Luftbälg/Luftfjäderbälg Fjäderklocka Hyttdämpare Tillbehör

2 2 Luftfjädring Kvalitetsfördelar Vari skiljer sig luft- och stålfjädrar? EUROPART förklarar: Fjäderregistreringen för en stålfjäder kan allmänt beskrivas som en rät linje i kraft-sträcka-diagram. Luft- och gasfjädern utmärks av en samling kurvor. Det maximala driftstrycket utgör den övre gränsen i kurvan, det minimala driftstrycket den undre gränsen. I det efterföljande högra diagrammet är det här området färgat blått. Luft- eller gasfjädrar, som arbetar enligt volymfjädringsprincipen, ställer in sig efter fordonets belastning genom att variera driftstrycket. Stålfjädern som arbetar enligt formfjädringsprincipen kan bara anpassas optimalt för en viss belastningsgrad. I regel optimeras den för fullastat tillstånd. Följaktligen är den här fjädern för hård vid delvis lastat eller olastat tillstånd. Hur är en luftfjäder uppbyggd? Karakteristik för en luft- och gasfjäder Karakteristik för en stålfjäder Fjäderkraft F [N] bar 0,5 bar Fjäderkraft F [N] Fjäderväg s [mm] Fjäderväg s [mm] Bilden visar de enskilda komponenterna i en luftfjäder, i exemplet från en rullbälg med tätningskoner på båda sidor. 1. Konplatta 1.1 Fästbultar med luftanslutning 2. Luftfjäderbälg 3. Fjäderklocka 3.1 Kolvmantel 3.2 Golvplatta 3.3 nedre fäste 4. Buffert

3 Kvalitetsfördelar Luftfjädring 3 Kvalitetsfördelar med EUROPART luftfjädern i överblick EUROPART testar och dokumenterar Alla förmaterial, som plastkolvar, metallkolvar, gummi-anslagsbuffertar, metallplattor och kalendrerat tyg, undergår en omfattande kontroll för ankommande gods. Gummiblandningarna levereras med materialintyg och testas dessutom av auktoriserade, externa testlaboratorier. Plastdelar som kolvar undersöks alltid externt med avseende på töjbarhet och bristningsegenskaper. Draghållfastheten hos gummit säkerställs med regelbundna tester. Ett väldigt viktigt kriterium för gummi är materialets täthet. Alla inkommande gummimaterial testas med reometertestet enligt receptriktlinjer och släpps bara till produktion om de uppfyller specifikationerna. Periodiskt (kontinuerligt) test Saltsprejtest Korrosionsbeständigheten för beläggningar på metalldelar undersöks med saltsprejtestet innan en serie påbörjas och när serien släpps. Slutprodukttillverkarens riktlinje ligger på 250 timmar en serie släpps dock först vid ett värde på 400 timmar. Kontinuerlig kontroll och kalibrering av verktygen Alla luftbälgar undersöks till 100 % med avseende på visuella fel vid varje arbetsstation. Alla metallhuvudplattor testas efter flänsprocessen med avseende på konkavitet och konvexitet till 100 %. Luftfjädern får inte uppvisa någon konkavitet eller konvexitet, annars kan inte pinnbultarna monteras på underredet. Alla flänsförsedda luftfjädrar kontrolleras till 100 % med avseende på täthet i vattentank under lufttryck.

4 4 Luftfjädring Kvalitetsfördelar Kurvtest (utrymmesbehov): F [kn] Hbumper contact= Load-Deflection/Lift Diagram 30 Alla luftfjädrar har ett visst utrymmesbehov 5 bar 20 på fordonet (resp. underredet). För att inte 3 bar 10 överskrida detta utrymmesbehov undergår 1 bar alla luftfjädrar ett kurvtest innan en serie Hstat.=420 Hmax.=620 släpps. Här testas luftfjädringssystemet mot slutprodukttillverkarens specifikationer på minimal, maximal och statisk höjd (monteringshöjd) under 1, 3, 5 och 7 bar lastväxling på specifikationskurvorna (volym/kraft). Dessa antecknas på kraft-sträckadiagrammen. Det här testet kontrollerar utrymmesbehovet vid lastväxling (förebyggande av skador på luftfjädern från kontakt med underredet) bar Livstidstest (utmattningstest): Luftfjädern installeras i målfordonshöjd och fylls med 5 bar lufttryck. Utmattningstestet sker under egenfrekvensen på 3,3 Hz vid ett cykelavstånd på ± 50 mm. Riktlinjen för originalutrustningen är att luftfjädern går minst cykler utan skador på den yttre strukturen eller monteringsdelar. Detta utmattningstest genomförs för jämförelse (märkestillverkare jfr. med EUROPART). Bristningstest: Bristningstest för nya luftfjädringssystem innan serien tas upp och även löpande på luftfjädrar i serien, för att registrera belastningsförmåga och för att fastställa om dessa motsvarar lagkraven. De här testerna används även vid utvecklingen av nya luftfjäderdesigner, och även för att bestämma maximal lasttålighet. På så vis kan specifikationerna fastslås vid nydesign och användningsvillkoren testas för befintliga konstruktioner. Luftfjädern fylls med vattentryck tills den till slut brister. Värdet registreras med en manometer och dokumenteras. Det här testet genomförs och registreras under strikta säkerhetsåtgärder i ett slutet område. På grund av det faktum att lufttryck kan leda till svåra skador eller dödsfall används vattentryck istället för lufttryck. Riktlinjen för maximala belastningsgränsen för originalutrustning ligger på 20 bar. EUROPART-luftfjädrar överträffar det här värdet väsentligt (>25 bar). Kort sammanfattning: alla produktionsprocesser kontrolleras till 100 %, dokumenteras steg för steg och sparas fortlöpande dokumentation och märkning av produkter möjliggör en exakt spårbarhet för varje enskild komponent vid varje enskild tidpunkt, från parti till enskilda medarbetare vi har ett kvalitetshanteringssystem enligt den internationellt erkända normen ISO/TS 16949:2008, som regelbundet kontrolleras av oberoende granskare vi har en systematisk, oavbruten dokumentation av alla processer och förbättrar kontinuerligt våra processfärdigheter EUROPART Bra att veta

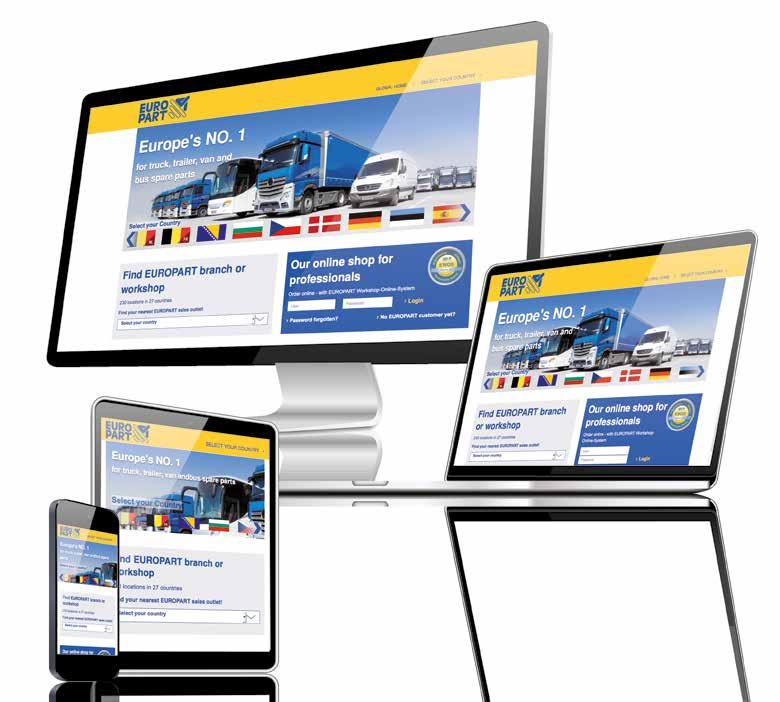

5 Nu kan du nå oss oavsett var du befinner dig! Vår nya webbplats är värt ett besök! Välj själv tid och plats! Inblick i sortimentet med artikelöversikt Interaktiv katalog Optimerad för all typ av slutanvändarutrustning Filial- och verkstadssökning Ny karriäravdelning Ny pressavdelning När du behöver vår hjälp finns vi redan där för dig Med vår nya webbplattform kan våra kunder nå oss när som helst, oavsett var de befinner sig och vilken utrustning de använder.

6 6 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg Luftbälg Anslutning VOSS 232 Passar till Kolv- Monteringsplats Bild Beställningsnr. Jämförelsenr. Mercedes-Benz Actros I/MP2, Atego 265 mm bakaxel K Conti 4186 N P22 Mercedes-Benz Actros I/MP2/MP3, Axor I/II 265 mm bakaxel K Conti 4187 N P22 Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, Econic 200 mm bakaxel K Conti 4390 N P22 Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III 220 mm bakaxel K Conti 4838 N P22 Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III 265 mm bakaxel K Conti 4183 N P26 Mercedes-Benz Actros I/MP2/MP3, Axor II/III, Atego I/II/III, Econic 280 mm framaxel K Conti 4757 N P21 Mercedes-Benz Actros MP2, Axor II/III 265 mm bakaxel K Conti 4183 N P25 Mercedes-Benz New Atego (2013-), Atego I/II 250 mm bakaxel K Conti 4185 N P21 Mercedes-Benz New Atego (2013-), Atego I/II 280 mm bakaxel K Conti 4757 NP 29 Tillämpa angivet åtdragningsmoment, vid montering.

7 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg Anslutning VOSS 232 Passar till Kolv- Monteringsplats Bild Beställningsnr. Jämförelsenr. Mercedes-Benz Actros 280 mm Fram-/boggiaxel K Conti 4758 N P23 Mercedes-Benz Actros I/MP2, Atego 265 mm Bakaxel K Conti 4186 N P24 Mercedes-Benz Actros I/MP2/MP3 280 mm Framaxel K Conti 4759 N P21 Mercedes-Benz Actros I/MP2/MP3, Axor I/II 265 mm Bakaxel K Conti 4187 N P24 Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, Econic 200 mm bakaxeln K Conti 4390 N P22 Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III 220 mm Bakaxel K Conti 4838 N P22 Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III 265 mm Bakaxel K Conti 4183 N P26 Mercedes-Benz Actros I/MP2/MP3, Axor II/III, Atego I/II/III, Econic 280 mm Framaxel K Conti 4757 N P21 Mercedes-Benz New Atego (2013-), Atego I/II 250 mm Bakaxel K Conti 4185 N P21 Mercedes-Benz Atego I/II/III 190 mm framaxel K Conti 4786 N P21 Tillämpa angivet åtdragningsmoment, vid montering.

8 8 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg New Actros (2012-) (MP4) Passar till Kolv- Monteringsplats Bild Beställningsnr. Jämförelsenr. Mercedes-Benz New Actros (2012-) (MP4) 250 mm Bakaxel Conti 6127 N P40 Mercedes-Benz New Actros (2012-) (MP4) 250 mm Bakaxel Conti 6121 N P44 Mercedes-Benz New Actros (2012-) (MP4) 276 mm Bakaxel Conti 6123 N P40 Mercedes-Benz New Actros (2012-) (MP4) 279 mm Bakaxel Conti 6122 N P46 Mercedes-Benz New Actros (2012-) (MP4) 279 mm Bakaxel Conti 6122 N P47 Mercedes-Benz New Actros (2012-) (MP4) 319 mm Bakaxel Conti 6131 N P40 Mercedes-Benz New Actros (2012-) (MP4) 302 mm Bakaxel Conti 6120 N P48 Mercedes-Benz New Actros (2012-) (MP4) 302 mm Bakaxel Conti 6120 N P49 Mercedes-Benz New Actros (2012-) (MP4) 300 mm Bakaxel Conti 6126 N P40 Mercedes-Benz New Actros (2012-) (MP4) 300 mm Bakaxel Conti 6126 N P41

9 ContiTech Air Spring Systems. Technology On Your Side. The Original! Made by ContiTech. ContiTech Luftfedersysteme GmbH

10 10 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg/Luftfjäderbälg Passar till Beskrivning Utförande Bild Beställningsnr. Jämförelsenr. MAN F2000, M2000, L2000 Luftfjäderbälg utan fästelement Conti 1885 N1 MAN F2000, M2000M/L, L2000 Luftfjäderbälg utan fästelement K Conti 882 N1 MAN TGA Luftbälg med stålkolv K Conti 4884 N1 P06 MAN TGX, TGA Luftbälg med stålkolv K Conti 4882 N1 P05 MAN TGX, TGS, TGA Luftfjäderbälg med platta, utan kolv K Conti 4705 N1 P01 MAN TGX (2013-), TGX, TGS, TGA Luftfjäderbälg utan fästelement Conti 1888 N MAN TGX (2013-), TGX (2007-), TGS (2013-), TGA, TGM Luftfjäderbälg med platta, utan kolv K Conti 4882 N1 P01 MAN TGX (2013-), TGX (2007-), TGS (2013-), TGS, TGA, TGM Luftfjäderbälg med platta, utan kolv K Conti 4884 N1 P01 Tillverkning av en luftfjäder i detalj: Tygtillskärningsprocess högvärdigt råmaterialrecept permanenta varuingångskontroller sörjer för högsta kvalitet endast råvaror från samma källa som märkestillverkaren EUROPART Bra att veta

11 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg/Luftfjäderbälg Passar till Beskrivning Utförande Bild Beställningsnr. Jämförelsenr. MAN F2000, M2000, L2000 Luftfjäderbälg utan fästelement Conti 1885 N1 MAN F2000, M2000M/L, L2000 Luftfjäderbälg utan fästelement Conti 882 N1 MAN TGM Luftbälg K Conti 4884 N1 P09 MAN TGX, TGS, TGA Luftfjäderbälg med platta, utan kolv K Conti 4705 N1 P01 MAN TGX (2013-), TGX, TGS, TGA Luftfjäderbälg utan fästelement Conti 1888 N MAN TGX (2013-), TGS (2013-), TGA, TGM Luftfjäderbälg med platta, utan kolv K Conti 4882 N1 P01 MAN TGX (2013-), TGA, TGM, TGL Luftfjäderbälg med platta, utan kolv K Conti 4862 N1 P01 MAN TGX (2013-), TGS, TGA Luftfjäderbälg med platta, utan kolv K Conti 4884 N1 P01 En luftfjäders levnadscykel förklarad i bild En luftbälg ändrar form under drift. Den ändras från vulkaniseringsform till driftsform. Därför ser en ny del (bild 1) ofta annorlunda ut än den bälg som ska ersättas (bild 2, 3). Jämfört med den nya delen är diametern större och därmed närmre driftsdiametern. I motsats till diametern minskar däremot höjden

12 12 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg Passar till Bild Beställningsnr. Jämförelsenr. Renault K Conti 4810 N P05 Renault Magnum I, Premium I K Conti 4912 N P07 Renault Magnum I/II/III, Premium I/II K Conti 4912 N P13 Volvo FH, FM, FE Renault Magnum II, Premium I Volvo K Conti 4915 N P06 Renault Magnum II, Premium I/II, Midlum I/II (18 t) K Conti 4912 N P10 Volvo FL I/II Scania R, G, P K Conti 6700 N P02 Scania R, G, P K Phoenix 1 DF 23 C-1 Scania R, G, P, 94, 114, 124, 164, 93, 113, Firestone W01 M Scania R, G, P, 124, 144 K Conti 4913 N P02 Scania R, G, P, Serie 4 K Phoenix 1 DF 23 D-1 Volvo FH, FM low K Conti 6600 N P02 Volvo FH II (2002-) K Conti 6605 N P01 Volvo FH II (2002-) K Conti 6607 N P01 Volvo FH II (2002-), FH12, FH16 II (2002-), FH16 I, FM9, FM12 K Conti 6608 N P01 Volvo FH II (2002-), FH12, FM medium K Conti 6606 N P01 Volvo FH12, FH16 I, FL7, FL10, FL12, FM7 I (-2001), FM12 K Conti 4713 N P02 Volvo FH12, FH16, FM9, FM12 K Conti 6613 N P01 Volvo FH12, FM9, FM12 K Conti 6612 N P01

13 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg Passar till Bild Beställningsnr. Jämförelsenr. Renault Magnum II/III, Premium I/II K Conti 4912 N P13 Volvo FH, FM, FE Renault Magnum, Premium II Conti 4919 N P01 Volvo FH, FM Renault Magnum, Premium II Conti 4154 N P06 Volvo FH, FM, FE Renault Midlum Conti 4927 N P01 Volvo FL II (2006-) Scania Firestone W01 M Scania R, G, P K Conti 6700 N P02 Scania R, G, P, Serie 4 K Conti 4913 N P02 Scania Serie Firestone W01 M Scania Serie 4 K Phoenix 1 DF 23 B-3 Tillverkning av en luftfjäder i detalj: Veckningsprocess Veckningsprocess/tillverkning (manuellt) Luftfjäderbälgar kan veckas både manuellt och automatiskt Luftinsläpp mellan de enskilda lagren bör undvikas Veckningsprocess/tillverkning (automatiskt) EUROPART Bra att veta

14 14 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg Passar till Bild Beställningsnr. Jämförelsenr. DAF K Conti 4810 N P05 DAF XF105, XF95, CF85, CF65 K Conti 836 M K1 DAF XF105, XF95, CF85, CF75, CF65, LF55, LF45 K Conti 836 M2 K Luftbälg Passar till Bild Beställningsnr. Jämförelsenr. DAF LF Euro 6 (2013-), LF45 II (2006-) Phoenix 1 D 23 G-1 DAF XF105, XF95, CF75/85, LF45/ Conti 792 N P01 DAF XF105, XF95, CF75/85, LF45/55 K Conti 887 M K4 Iveco EuroCargo Firestone W01 M Luftfjäderbälg 1 2 Passar till Bild Beställningsnr. Jämförelsenr. Iveco EuroCargo I/II Iveco Iveco Stralis II/III (Hi-Way), EuroStar, EuroTech Iveco

15 25 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg/Luftfjäderbälg passande skruvsats K029 Passar till Beskrivning Utförande Bild Beställningsnr. Jämförelsenr. BPW 30 Luftbälg med plastkolv BPW BPW 30 K Luftbälg med platta, utan kolv BPW BPW 30 K Luftbälg med platta, utan kolv BPW BPW 30 K Luftbälg med plastkolv BPW BPW 30 K Luftbälg med plastkolv BPW BPW 30 K Luftbälg med plastkolv BPW BPW 36 Luftbälg med plastkolv BPW BPW 36-1 Luftbälg med stålkolv BPW BPW 36 K Luftbälg med plastkolv BPW Identifiering Ø Ø8 50B Framöver hittar du för valda luftfjädrar och luftbälgar till BPW båda artikelnumren, för kompletta luftfjädrar och luftbälgar. I exemplet avser artikelnumret luftbälg utan kolv och avser komplett luftbälg med kolv. Alla typer är tillgängliga även utan kolv. EUROPART Bra att veta

16 16 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg passande skruvsats K029 Passar till Utförande Bild Beställningsnr. Jämförelsenr. BPW 30 med plastkolv BPW BPW 30 med plastkolv BPW BPW 30 K med plastkolv BPW BPW 30 K med plastkolv BPW BPW 30 K med plastkolv BPW BPW 30 K med stålkolv BPW BPW 36 med plastkolv BPW BPW 36 med plastkolv BPW BPW 36 K med plastkolv BPW BPW 36-1 med stålkolv BPW BPW 36-2 med stålkolv BPW BPW 36-2 med stålkolv BPW Luftfjädrarna och luftbälgarna som visas här utgör bara en liten del av vårt omfattande sortiment. Ytterligare artiklar för ditt fordon hittar du i EWOS under eller hos din EUROPART-återförsäljare.

17 Luftbälg/Luftfjäderbälg Luftfjädring 17 Luftfjädrar i jämförelse Luftfjädrarna installeras i målfordonshöjd och fylls med 5 bar lufttryck. Utmattningstestet sker under egenfrekvensen på 3,3 Hz vid ett cykelavstånd på ± 50 mm. Riktlinje för originalutrustningen är att luftfjädrarna går minst cykler utan skador på den yttre strukturen eller monteringsdelar. Detta utmattningstest genomförs för jämförelse (originalutrustning jfr. med EUROPART). EUROPART luftfjäder Vikt: 13,6 kg EUROPARTs luftfjäder monteras tillsammans med en luftfjäder från en namnkunnig märkestillverkare. Båda luftfjädrarna testas på en egenfrekvens på 3,3 Hz med ett cykelavstånd på ± 50 mm vid ett innertryck på 5 bar på vippgungan. Båda luftfjädrarna överträffar riktlinjerna för originalutrustningen. Efter cykler demonteras båda luftfjädrarna. Luftfjäder från en namnkunnig märkestillverkare Vikt: 13,6 kg Båda luftfjädrarna är normala i testet och har inte förlorat i lufttryck. Monteringsdelar, som huvudplattor och kolvar, uppvisar inga skador. Bara några små blåsor har bildats i nedre på grund av nötning mot kolvarna. Luftfjädrarna ser likadana ut efter utmattningstestet och har uppvisat samma egenskaper vid användning. Bufferthöjd: 30,09 mm Stålplatta: 3 mm Gummibuffertens hårdhet: 80 Shore Bufferthöjd: 30,11 mm Stålplatta: 3 mm Gummibuffertens hårdhet: 80 Shore Bufferthållare: 3,5 mm Bufferthållare: 3,5 mm Kärna av massiv kabel: 5 mm Kärna av massiv kabel: 6 mm Beläggning: Krom III Skikttjocklek: 8 30 µm Längd på sexkantsbult: 51,11 mm Kärna av massiv kabel: 5 mm Kärna av massiv kabel: 6 mm Beläggning: Krom III Skikttjocklek: 8 30 µm Längd på sexkantsbult: 51,15 mm Gummimaterial: NR/BR (natural rubber/ butadiene rubber) Längd på gängbultar: 160,09 mm 1 x innergummi 2 x vävlager 1 x yttergummi (väggtjocklek 4,32 mm) Gummimaterial: NR/BR (natural rubber/ butadiene rubber) Längd på gängbultar: 160,01 mm 1 x innergummi 2 x vävlager 1 x yttergummi (väggtjocklek 4,31 mm) Väggtjocklek: 5,5 mm Hårdhetsklass: 10.9 HR Beläggning: Zn DIN 960 Sidtjocklek: 20 mm Material: Polyamid % glasfiber (PA % GF) Väggtjocklek: 5,5 mm Hårdhetsklass: 10.9 HR Beläggning: Zn DIN 960 Sidtjocklek: 20 mm Material: Polyamid % glasfiber (PA % GF)

18 18 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg Passar till Utförande Bild Beställningsnr. Jämförelsenr. SAF 1608 dubbelbälg, Slag 165 mm K SAF SAF 1608 Dubbel veckad bälg, Slag 200 mm K SAF SAF 2618 med plastkolv K SAF SAF 2618 V med plastkolv K SAF SAF 2918 V med stålkolv K SAF SAF 2619 V med plastkolv K SAF SAF 2919 V med plastkolv K SAF SAF 2626 V med plastkolv K SAF SAF 2626 V med plastkolv K SAF SAF 2923 E2 med stålkolv K SAF SAF 2923 VK med plastkolv K SAF SAF 2923 VK med stålkolv K SAF SAF 2924 V med plastkolv K SAF SAF 2926 V med stålkolv K SAF

19 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg Passar till Utförande Bild Beställningsnr. Jämförelsenr. SAF 2618 V med plastkolv K SAF SAF 2918 V med plastkolv K SAF SAF 2619 V med plastkolv K SAF SAF 2919 V med plastkolv K SAF SAF 2923 VK med stålkolv K SAF SAF 2923 VK med plastkolv K SAF SAF 2924 V med plastkolv K SAF SAF 2626 V med plastkolv K SAF SAF 2626 V med plastkolv K SAF SAF 2926 V med stålkolv K SAF SAF 3138 med plastkolv, vänster SAF SAF 3138 med plastkolv, höger SAF

20 20 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg Passar till Utförande Bild Beställningsnr. Jämförelsenr. Mercedes-Benz Schmitz Weweler med stålkolv K Schmitz Schmitz S Meritor (ROR) med plastkolv K Weweler US F Meritor (ROR) SAF Dubbel veckad bälg med flänsplatta K Schmitz Schmitz Weweler Schmitz med plastkolv K Schmitz Schmitz Weweler med stålkolv K Schmitz Schmitz Weweler med plastkolv Schmitz Schmitz Schmitz Weweler med stålkolv K Schmitz Schmitz Weweler med plastkolv K Schmitz Luftbälg Passar till Utförande Märke Bild Beställningsnr. Jämförelsenr. Meritor (ROR) dubbelbälg Phoenix K Schmitz Schmitz Meritor (ROR) med plastkolv Firestone K Weweler US F Weweler Schmitz med plastkolv Schmitz Schmitz Schmitz Schmitz med plastkolv Firestone K Schmitz Schmitz Schmitz Schmitz FAG Schmitz med stålkolv Phoenix K Schmitz S015323

21 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg Passar till Utförande Bild Beställningsnr. Jämförelsenr. Fruehauf med plastkolv och lock K Fruehauf M Fruehauf UJB Fruehauf trippelbälg Conti FT S Dunlop SP 2666 (12 x 3) Fruehauf Meritor (ROR) FL11000 med aluminiumkolv K Meritor Meritor Fruehauf SMB med plastkolv K Fruehauf UJB 0975 SMB M Fruehauf dubbelbälg Fruehauf M SMB Trailor Gigant med stålkolv Gigant Mercedes-Benz DCA, DLS med plastkolv K Meritor Meritor (ROR) Mercedes-Benz HT250 med stålkolv K Firestone W01 M Wabco Tillverkning av en luftfjäder i detalj: Vulkanisering Multipoint heatingprocess olika temperaturer påverkar luftfjädern Elektroprocess enhetlig temperatur Alla EUROPARTs luftfjädrar produceras enligt Multipoint Heating-processen. Detta är en gasprocess, där de olika områdena på luftfjädern kan värmas upp olika mycket under loppet av 9 till 11 minuter. Därigenom kan t.ex. områden där gummi möter metall värmas upp mer än andra. Processen har flera fördelar jämfört med den elektriska processen, som tar 30 minuter och använder en enhetlig temperatur. Om luftfjädern värms upp för mycket, bränns gummit medan för låg temperatur kan leda ofullständig behandling på vissa punkter och därmed riskera för tidigt utvecklade slitage av luftfjädern. EUROPART Bra att veta

22 22 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg Passar till Utförande Bild Beställningsnr. Jämförelsenr. Mercedes-Benz TAS med stålkolv K Phoenix 1 D 28 A-13 Mercedes-Benz TAS med plastkolv Firestone W01 M Hendrickson Mercedes-Benz TAS med stålkolv K Conti 4157 N P14 Weweler Meritor (ROR) med plastkolv Firestone W01 M Meritor (ROR) med plastkolv Firestone W01 R Weweler med plastkolv Firestone W01 M Luftfjäderbälg Passar till Utförande Bild Beställningsnr. Jämförelsenr. BPW Dubbel veckad bälg med vulkaniserad gördelring och vulstring K Phoenix 2 B20 R-9 Gigant med platta, utan kolv Gigant Luftbälg Utförande Kolv- Höjd, max. Bild Beställningsnr. Jämförelsenr. utan anslagsbuffert 300 mm 450 mm Valx med anslagsbuffert 300 mm 450 mm Valx utan anslagsbuffert 335 mm 500 mm Valx

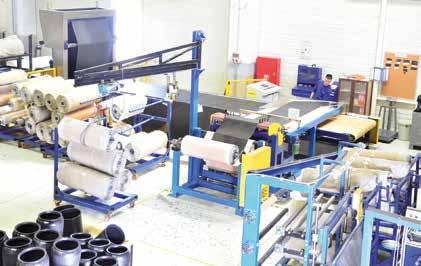

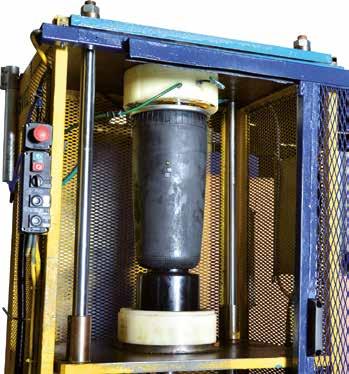

23 Luftbälg/Luftfjäderbälg Luftfjädring 23 Tillverkning av en luftfjäder i detalj: Flänsprocess Flänsplatta (huvudplatta) spänns fast i flänspressen (magnetiskt upptag). Luftfjädern sätts in i pressen. Klämmorna sluter sig och verktyget förbereder den övre konupphängningen för förloppet: Plattsockeln går ner och förser luftfjädern med fläns: Sedan öppnas pressen. Den flänsförsedda luftfjädern kan nu tas ut. Den efterföljande ritningen sammanfattar flänsprocessen på ett överskådligt sätt: Kontroll av konkavitet/konvexitet efter flänsprocessen EUROPART Bra att veta

24 24 Luftfjädring Luftbälg/Luftfjäderbälg Luftfjäderbälg Passar till Bild Beställningsnr. Jämförelsenr. Fast Syter Conti 916 N1 MAN Lion's City (A20/A21/A23/A26/A37/A39/A47/A78), Lion's Classic Ü (A72), Lion's Coach (R07/R08/R09), Lion's Regio (R12/R13), Lion's Star (R02/R03), EL (A12), NG (A11/A23), NL (A10/A15/A21), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX), Tourliner (N 2216), Trendliner (N 3516) Temsa Safari HD Irisbus Conti 944 N Irisbus Arès, Arway, Axer, Evadys, Récréo Conti 661 N Setra S 309/312/315 HD, S 315 HDH/2, S 315/317 HDH/3, S 328 DT, S 315 GT, S 315/317/319 GT-HD, S 315/319 NF, S 313/315/319 UL, S 315/319 UL-GT, SG 321 UL, S 431 DT Van Hool A300/308L/320/330, T815/816 Alicron, Acron, Altano, T915/917 Astron, T916 Acron, T924/925/927 Astromega Volvo B7R, B9R, B10M Irisbus Eurorider Conti 884 N MAN EL (A12), NG (A11), NL (A10/A15) Mercedes-Benz Citaro I/II/C2 (O 530), Intouro II, Tourismo II, Travego II Conti 946 N Setra S 415 HD, S 417 HDH, S 416/417 GT-HD, S 415 NF, S 415/419 UL, S 519 HD, S 516 HDH, S 515 MD Mercedes-Benz Citaro I (O 530), Conecto I (O 345), Integro II (O 550), O 404, O 405 N, O 407, O 408, Tourismo I/II (O 350), Conti 644 N Travego I (O 580) Setra S 309/312/315 HD, S 315 HDH/2, S 315/317 HDH/3, S 328 DT, S 315 GT, S 315/317/319 GT-HD, S 315/319 NF, S 313/315/319 UL, S 315/319 UL-GT, SG 321 UL, S 411/415 HD, S 415/416/417 HDH, S 431 DT, S 415/416/417 GT-HD, S 415/417/419 UL Van Hool A300/508, CL, TL, T8 Alizee, T815/816 Altano, T916 Acron, T917 Astron, T924/925/927 Astromega Volvo B10B, B10M, B12 Neoplan Conti 720 N Volvo B58 Neoplan Skyliner (N 1122) Setra Serie 300 Van Hool A320 VDL Conti 662 N Vissa bälgar, t.ex , , och , tillhandahålls med uppvikt ände optimerat för montering. Detta underlättar monteringen.

25 Luftbälg/Luftfjäderbälg Luftfjädring Luftbälg Utförande med stålkolv Passar till Bild Beställningsnr. Jämförelsenr. Mercedes-Benz Citaro I (O 530) K Conti 644 N P21 Solaris Urbino III, Vacanza K Phoenix 1 DF 25A-1 Solaris Urbino III, Vacanza K Phoenix 1 DF 25 A-20 Solaris Urbino III (U18) Phoenix 1 DF 25A-11 Tillverkning av en luftfjäder i detalj: Kolvmontering Kolvmonteringsmaskin luftfjäder utan golvplatta Kolvmonteringsmaskin luftfjäder med vulkaniserad golvplatta eller backskiva EUROPART Bra att veta

26 26 Luftfjädring Luftbälg/Luftfjäderbälg Luftbälg/Luftfjäderbälg Passar till Bild Beställningsnr. Jämförelsenr. Fast Syter Conti 916 N1 MAN Lion's City (A20/A21/A23/A37/A47/A78), Lion's Classic Ü (A72), Lion's Coach (R07/R08/R09), Lion's Regio (R12/R13), Lion's Star, NG (A23), NL (A10/A21), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX), Tourliner (N 2216), Trendliner (N 3516) Temsa Safari HD Heuliez GX 107, Conti 921 N Mercedes-Benz Travego I/II (O 580) Setra S 417 HDH Irisbus 220, Phoenix 1E 21-6 Irisbus Arès, Arway, Axer, Evadys, Récréo Conti 661 N Setra S 431 DT Van Hool A300/308/320/330, T815/816 Alicron, Altano, T915/917 Astron, T916 Acron, T924/925/927 Astromega Irisbus Eurorider Conti 884 N MAN NL (A10) Mercedes-Benz Citaro I/II/C2 (O 530), Intouro II, Tourismo II, Travego II Conti 946 N Setra S 415 HD, S 417 HDH, S 431 DT, S 416/417 GT-HD, S 415 NF, S 415/419 UL, S 519 HD, S 516 HDH, S 515 MD Mercedes-Benz Citaro I (O 530), Conecto I (O 345), Integro II (O 550), O 405 N, O 407, O 408, Tourismo I/II (O 350), Conti 644 N Travego I/II (O 580) Setra S 315 UL, S 411/415 HD, S 416/417 HDH, S 431 DT, S 415/416/417 GT-HD, S 415/417/419 UL Van Hool A300/508, CL, TL, T8 Alizee, T815/816 Altano, T916 Acron, T917 Astron, T924/925/927 Astromega Volvo B10B, B10M, B12 Neoplan Skyliner (N 1122) Conti 662 N Van Hool A320 Optare Temsa Conti 819 N Solaris Urbino, Vacanza Phoenix 1 DF 25A-7 VDL Conti 929 N P01 VDL Bova Magiq Phoenix 1 E 26 A Volvo B Conti 720 N Volvo B7RLE 6 x 2 PX, B9RLE 6 x 2 PX, B11R, B12MA, B13R Conti 6611 N P01

27 Välkommen till europas nr 1... när det gäller reservdelar för lastbil, släpvagn, transportfordon och buss! EUROPART är den ledande återförsäljaren av reserv- och tillbehörsdelar för alla kategorier av nyttofordon, bussar och specialfordon i Europa. Därutöver erbjuder EUROPART sina huvudkundgrupper, relaterade till, fordonsflottor och spedition samt fordonsflottor, ett brett verkstadssortiment: här ingår områden som kemikalier, anordningar och utrustning för verkstad/drift, montageteknik, arbetssäkerhet m.m. för företagets dagliga verksamhet. EUROPART har ett enastående internationellt nätverk och finns med sina filialer och samarbetspartners representerade på 230 platser i 27 länder.

28 28 Luftfjädring Fjäderklocka Hyttdämpare Fjäderklocka Hyttdämpare Fjäderklocka för luftfjäderbälg Conti 882 N/883 N Passar till MAN Beställningsnr. Jämförelsenr MAN Fjäderklocka för luftfjäderbälg Conti 644 N Passar till DAF, Mercedes-Benz, Neoplan, Setra, Van Hool, Volvo Beställningsnr. Jämförelsenr Mercedes-Benz Neoplan Setra Van Hool Volvo Fjäderklocka för luftfjäderbälg Conti 661 N/644 N Passar till Monteringsplats nedre fäste: M14 x 1,5 Mercedes-Benz, Setra, Volvo fram Fjäderklocka för luftfjäderbälg Conti 644 N Passar till Monteringsplats nedre fäste: M14 x 1,5 Mercedes-Benz, Setra bak Beställningsnr. Jämförelsenr Mercedes-Benz Setra D Volvo Beställningsnr. Jämförelsenr Mercedes-Benz Setra D Fästplatta för luftfjäderbälg Conti 644 N Passar till Setra Monteringsplats Bakaxel Utförande upptill Beställningsnr. Jämförelsenr Setra C Fjäderklocka för luftfjäderbälg Conti 916 N1 Passar till Material MAN aluminium nedre fäste: M18 x 2 Beställningsnr. Jämförelsenr MAN Gummibuffert för fjäderklocka Passar till MAN Beställningsnr. Jämförelsenr MAN

29 Fjäderklocka Hyttdämpare Luftfjädring 29 Fjäderklocka för luftfjäderbälg Conti 916 N1 Passar till MAN nedre fäste: M18 x 2 Monteringsplats Beställningsnr. Jämförelsenr. Framaxel MAN Bakaxel MAN Fjäderklocka för luftfjäderbälg Conti 661 N Passar till Neoplan övre fäste: M12 x 1,75 Beställningsnr. Jämförelsenr Neoplan Hyttdämpare Passar till Utförande Fäste Bild Beställningsnr. Jämförelsenr. Iveco Stralis I/II/III (Hi-Way) Gastryck, dubbelrörssystem Ögla/ögla Iveco Iveco Stralis I/II/III (Hi-Way) gastryck, dubbelrörssystem Öka/öga Iveco MAN TGA, F2000 Gastryck, dubbelrörsystem Ögla/ögla MAN MAN F2000 Gastryck, dubbelrörssystem Ögla/stift MAN MAN MAN F2000, F90 Gastryck, Dubbelrör ögla/stift MAN MAN Mercedes-Benz Actros I/MP2/MP3 Gastryck, dubbelrörssystem Ögla/ögla Mercedes-Benz Renault Premium I/II oljetryck, dubbelrörsystem gaffel/ögla Renault Renault Premium I/II, Kerax I Luftbälg Scania R, G, 94, 114, 144 Luftfjäderbälg, utan fästelement Scania Scania R, P, 4 Luftfjäderbälg, utan fästelement Scania Volvo FH II (-2008), FM, FMX, NH oljetryck, dubbelrörsystem Ögla/stift 11 * Volvo Volvo Volvo FH II (2002-), FH16 oljetryck, dubbelrörsystem Ögla/ögla Volvo Volvo FH, FH12, FH16, FM Oljetryck, Dubbelrör Öga/öga Volvo * fram till 2008 äldre utförande kan användas upp till chassinummer: - A B

30 30 Luftfjädring Fjäderklocka Hyttdämpare Hyttdämpare Passar till Utförande Fäste Bild Beställningsnr. Jämförelsenr. DAF XF105, XF95, 95XF, F95 Oljetryck, dubbelrörssystem Ögla/stift DAF DAF XF105, XF95, CF65/75/85, 75/85CF Oljetryck, dubbelrörssystem Ögla/stift DAF DAF XF105, XF95, F95, CF65 Oljetryck, dubbelrörssystem Ögla/stift DAF MAN TGA Gastryck, dubbelrörssystem Ögla/ögla MAN Mercedes-Benz Actros MP2/MP3, Axor I/II Oljetryck, Dubbelrör Ögla/ögla Mercedes-Benz Renault Magnum med stålkolv Renault Renault Magnum Oljetryck, dubbelrörssystem Stift/gaffel Renault Renault Magnum II/III Luftbälg Renault Renault Premium I/II, Kerax Gastryck, dubbelrörssystem Ögla/ögla Renault A Renault B Renault C Scania G, 114, 124, 144 Oljetryck, dubbelrörssystem Stift/stift Scania Scania R, G, P, Serie 4 Luftfjäderbälg, utan fästelement Scania Volvo FH, FH16, FM Oljetryck, dubbelrörsystem Stift/ögla Volvo Volvo Volvo FH, FMX, NH Oljetryck, dubbelrörssystem Ögla/ögla Volvo Volvo Volvo Hyttdämpare Fäste Ögla/ögla Passar till Monteringsplats Bild Beställningsnr. Jämförelsenr. MAN TGX (2013-), TGX (2007-), TGS (2013-), TGS, TGA fram MAN MAN TGX (2013-), TGX (2007-), TGS (2013-), TGS, TGA bak MAN MAN TGX (2007-), TGS, TGA, TGM, TGL bak MAN

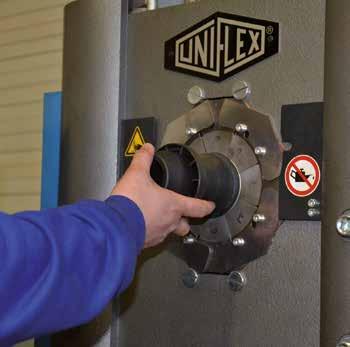

31 Fjäderklocka Hyttdämpare Luftfjädring 31 Tillverkning av en luftfjäder i detalj: Kabinbälg monteringsprocess Ringklämmemaskin Kardmaskin 100 %-ig täthetskontroll i vattentank vid ett lufttryck på 1,0 1,5 bar Alla luftbälgar undersöks till 100 % med avseende på visuella fel vid varje arbetsstation. Alla flänsförsedda luftfjädrar kontrolleras till 100 % med avseende på täthet i vattentank under lufttryck. EUROPART Bra att veta

32 32 Luftfjädring Passar till Beställningsnr. Jämförelsenr. Schmitz Cargobull Schmitz SAF Phoenix K Hendrickson Meritor (ROR) Phoenix K SAF Weweler Scania Phoenix K Scania R, Serie 4 Phoenix K Volvo Phoenix K Volvo Phoenix K Solaris Phoenix K

33 Luftfjädring 33 DAF VDL Phoenix K Schmitz Cargobull Weweler Phoenix Acerbi Fruehauf SMB Phoenix K Mercedes-Benz TAS Meritor (ROR) Schmitz Cargobull Weweler Holland Hitch Phoenix K SAF Phoenix K SAF Phoenix K Fruehauf Hendrickson Meritor (ROR) Phoenix K SMB Weweler Cardi Fruehauf Samro SMB Phoenix K Den Ousten VDL Phoenix K Renault Volvo Phoenix K

34 34 Luftfjädring Setra Phoenix K Mercedes-Benz Actros Phoenix K Heuliez Irisbus Phoenix K Veckad bälg 1/4", M10 Phoenix K Volvo Phoenix K Meritor (ROR) Weweler Phoenix K BPW Phoenix K Mercedes-Benz TAS Phoenix K

35 Luftfjädring 35 Schmitz Cargobull Weweler Phoenix K BPW BPW K Bertoja Fruehauf SMB Phoenix K Scania Phoenix K MAN Phoenix K MAN Phoenix K MAN Phoenix K Mercedes-Benz Phoenix K

36 36 Luftfjädring Tillbehör Tillbehör Snabbkoppling - Rak Mantelskruv Adapter för VOSS-förskruvningar, VOSS 232 på VOSS 230 Leveransomfattning med O-ring Passar till Beställningsnr. Actros (-2005) Passar till Typ Beställningsnr. Plaströr 4 x 1 mm G-L 4 SV-T Plaströr 5 x 1 mm G-L 5 SV-T Plaströr 6 x 1 mm G-L 6 SV-T Plaströr 8 x 1 mm G-L 8 SV-T Plaströr 9 X 1,5mm G-L 9 SV-T Plaströr 10 X 1,5mm G-L 10 SV-T Polyrör 11 x 1,5 mm G-L 11 SV-T Plaströr 12 x 1,5 mm G-L 12 SV-T Plaströr 15 x 1,5 mm G-L 15 SV-T Skruvkopplingsväska för RAUFOSS ABC-system Leveransomfattning 3 x anslutningsrör ABC, regular, M12 x 1,5 2 x anslutningsrör ABC, regular, M14 x 1,5 5 x anslutningsrör ABC, regular, M16 x 1,5 3 x anslutningsrör ABC, regular, M22 x 1,5 2 x anslutningsrör ABC, heavy duty, M16 x 1,5 2 x anslutningsrör ABC, heavy duty, M22 x 1,5 3 x rak instickskoppling ABC New Line, M12 x 1,5, rör- 6 x 1 mm 3 x rak instickskoppling ABC New Line, M16 x 1,5, rör- 6 x 1 mm 5 x rak instickskoppling ABC New Line, M12 x 1,5, rör- 8 x 1 mm 5 x rak instickskoppling ABC New Line, M16 x 1,5, rör- 8 x 1 mm 3 x rak instickskoppling ABC New Line, M22 x 1,5, rör- 8 x 1 mm 5 x rak instickskoppling ABC New Line, M16 x 1,5, rör- 12 x 1,5 mm 3 x rak instickskoppling ABC New Line, M22 x 1,5, rör- 12 x 1,5 mm 2 x rak instickskoppling ABC New Line, M16 x 1,5, rör- 16 x 2 mm 3 x rak instickskoppling ABC New Line, M22 x 1,5, rör- 16 x 2 mm 1 x Rotolock, regular hex 18 mm 2 x Rotolock, regular hex 20 mm 1 x Rotolock, regular hex 22 mm 2 x Rotolock, regular hex 28 mm 3 x plugg för instickskoppling, rör- 8 x 1 mm 3 x plugg för instickskoppling, rör- 12 x 1,5 mm 2 x gängfri instickskoppling ABC threadless, regular, rör- 6 x 1 mm 5 x gängfri instickskoppling ABC threadless, regular, rör- 8 x 1 mm 5 x gängfri instickskoppling ABC threadless, regular, rör- 12 x 1,5 mm 2 x gängfri instickskoppling ABC threadless, regular, rör- 16 x 2 mm 5 x rak koppling ABC, regular, längd 45 mm 5 x vinkel, 90, regular, längd 29 mm 2 x vinkel, 90, heavy duty, längd 34 mm 3 x T&L-stycke, regular, längd 62/26 mm 1 x T&L-stycke, heavy duty, längd 73/31 mm 2 x Y-stycke, regular, längd 55 mm 2 x reducerstycke ABC, regular, längd 15 mm 2 x demonteringsverktyg, standard, rör- 6 x 1 mm 2 x demonteringsverktyg, standard, rör- 8 x 1 mm 2 x demonteringsverktyg, standard, rör- 12 x 1,5 mm Utförande Beställningsnr. 101 delar Plaströr med mjukgörare samt stabiliseringsmedel mot värme- och ljuspåverkan Längd 25 m Material Polyamid 12 Färg svart tillåtet drifttryck vid +20 C: 45 bar Användningsområde för tryckluftssystem Ytter- Väggtjocklek Böjningsradie Utförande Beställningsnr. 4 mm 1 mm 30 mm tillåtet drifttryck vid +20 C: 45 bar mm 1 mm 30 mm tillåtet drifttryck vid +20 C: 34 bar mm 1 mm 30 mm tillåtet drifttryck vid +20 C: 27 bar mm 1 mm 40 mm tillåtet drifttryck vid +20 C: 19 bar mm 1,5 mm 60 mm tillåtet drifttryck vid +20 C: 27 bar mm 1 mm 60 mm tillåtet drifttryck vid +20 C: 15 bar mm 1,5 mm 60 mm tillåtet drifttryck vid +20 C: 23 bar mm 1,5 mm 60 mm tillåtet drifttryck vid +20 C: 21 bar mm 1,5 mm 60 mm tillåtet drifttryck vid +20 C: 19 bar mm 2 mm 75 mm tillåtet drifttryck vid +20 C: 22 bar mm 1,5 mm 90 mm tillåtet drifttryck vid +20 C: 15 bar mm 2 mm 100 mm tillåtet drifttryck vid +20 C: 19 bar mm 2 mm 100 mm tillåtet drifttryck vid +20 C: 17 bar

37 Tillbehör Luftfjädring 37 Avbitartång för plaströr Material Metall Röravskärare för platsrör Material Hårdplast Beställningsnr Beställningsnr Reservdelar Beskrivning Beställningsnr. Reservkniv Reservdelar Beskrivning Beställningsnr. Reservkniv Hävstångssats med 1-komponentgrepp, härdad Material Krom-molybden-stål Användningsområde Ur- och imonteringsarbeten Utförande Beställningsnr. 4 delar Monteringspasta Färg vit Användningsområde för montering av lastbils-, buss- och personbilsdäck samt luftfjädrar Innehåll Fat Beställningsnr. 5 kg Hink Läcksökningsspray Temperaturbeständighet -20 till +50 C Användningsområde Läcksökningsmedel för alla trycksatta komponenter och system, för snabb och enkel sökning av otätheter på rör, behållare, skarvar etc. Lämplig för kompressorer, kondensorer, kylare, ståltuber, armaturer, stoppventiler, andningsapparater, svetsaggregat för gas- och skyddsgassvetsning, bunsenbrännare, ventiler, skruvkopplingar, tryckluftsbromsar etc. lämpligt för tryckluft, köldmedia, acetylen, butan, naturgas, koldioxid, syrgas, propan, stadsgas, kväve, väte, ammoniak Ej giftklassat enligt DIN-DVGW (Tyska föreningen för gas- och vattenbranschen) Innehåll Fat Beställningsnr. 400 ml Sprayburk Specialpensel för monteringspasta och monteringskräm Längd Huvud- 500 mm 50 mm Beställningsnr

38 38 Luftfjädring Tillbehör Hylsnyckelsats 1/4, 1/2 ", CLASSIC Material Yta Krom-vanadin matt satin Leveransomfattning 11 hylsor 1/4", sexkant: SW 4/4,5/5/5,5/6/7/8/9/10/11/13 mm 13 x hylsor 1/2, sexkant: SW 10/11/12/13/14/15/17/19/21/24/27/30/32 mm 10 x bitshylsor 1/4 : 3 x rak 4,0/5,5/7,0 mm 3 x PHILLIPS PH 1/PH 2/PH 3 4 x insexkant 3,0/4,0/5,0/6,0 mm 8 x bitshylsor 1/2 : 2 x rak 8/10 mm 1 x PHILLIPS PH 3 5 x insexkant 7/8/10/12/14,0 mm 1 x förlängning 1/4, 50 mm 1 x förlängning 1/4, 100 mm 1 x förlängning 1/2, 125 mm 1 x förlängning 1/2, 250 mm 1 x fyrkantsskruvdragare 1/4 med 1/4 innerfyrkant 1 x kardankoppling 1/4 1 x kardankoppling 1/2 1 x T-grepp med glidhuvud 1/4 1 x spärrhandtag 1/4, längd 145 mm 1 x spärrhandtag 1/2, längd 250 mm med stabil stålplåtsväska Utförande Beställningsnr. 52 delar Blocknyckelsats Leveransomfattning 1 nyckel 8, 10, 13, 17, 19 mm spärr- och stiftnyckel Utförande Beställningsnr. 5 delar Momentnyckel Inställbar, med integrerad spärrfunktion för kontrollerad högeroch vänstergång, 1/2" fyrkantsfäste med kullåsning, extra mikrometerskala, med provningscertifikat enligt DIN EN ISO 6789 Skalindelning 1 Nm Drivning 1/2" Arbetsområde Nm, lbf/ft Utlösningsnoggrannhet +/- 3 % av det inställda värdet Beställningsnr Momentnyckel Justerbar, med fyrkantsdrivning och integrerad knarrfunktion för kontrollerad höger-/ vänsteråtdragning, genomsticksfyrkant med stiftsäkring, knäckmekanik med glidrulle garanterar en kännbar och hörbar utlösningssignal, ytterligare mikrometerskala, dubbelskala Nm och lbf/ft under ett synfönster med förstoringseffekt, med provningscertifikat enligt DIN EN ISO 6789:2003, återföringsbar till nationell normal Drivning 3/4" Arbetsområde Nm Skalindelning 1 Nm Utlösningsnoggrannhet +/- 3 % av det inställda värdet Kontrollerad skruvåtdragning vid NFZ i det gängse området Nm Beställningsnr

39 Tillbehör Luftfjädring 39

40 40 Luftfjädring Felorsaker med lösningar Felorsaker med lösningar VIKTIGT! Monteras endast av utbildad och behörig person. Iaktta fordonstillverkarens monteringsanvisningar. Följande angivna orsaker till skador och reparationsåtgärder är uppdelade med tanke på felsökning enl. möjliga reklamations orsaker. Deformerat konområde Orsak felaktig förvaring felaktig hantering felaktig transport felaktigt försök till montering (kofot etc.) Lösning förvaring enligt DIN 7716/ISO 5285, mörkt, torrt, vid normal temperatur undvik felaktig transport följ tillverkarens monteringsanvisningar Förstörda koniska tätningsytor Orsak konplatta felaktigt monterad luftbälgen inklämd genom fästdelar felaktigt monteringsförsök med vasst föremål Lösning håll de koniska tätningsytorna fria från rost, smuts och skägg rikta luftbälgens monteringsdelar följ tillverkarens monteringsanvisningar Luftfjäderbälg nött/skada från friktion Orsak kontakt mellan bälgen och andra fordonsdelar kontakt mellan bälgen och främmande föremål användning av en för lång bälg Lösning kontrollera det angivna monteringsutrymmet kontrollera regelbundet om det finns främmande föremål i rullområdet ta ev. bort följ tillverkarens monteringsanvisningar

41 Felorsaker med lösningar Luftfjädring 41 Skador från kemikalier Orsak Lösning användning av lösningsmedel undvik lösningsmedel och rengöringsmedel baserade på mineralolja kontrollera luftfjädersystemet med jämna mellanrum Sprickor i luftfjäderbälgen (kolvbrott) Orsak Lösning överbelastning av fordonet (innertrycket högre än maximaltryck) beakta den maximalt tillåtna totalvikten enligt tillverkarens riktlinjer Slitage på den gängade bulten Orsak för högt vridmoment vid åtdragning användning av fett eller olja Lösning följ tillverkarens anvisningar enligt underhållsbok undvik att använda olja eller fett på gängan Skador på monteringsdelar/gängslitage Orsak felaktig förvaring felaktig hantering felaktig transport felaktigt försök till montering Lösning undvik felaktig transport följ tillverkarens monteringsanvisningar

42 42 Luftfjädring Rekommendationer för förvaring av luftfjäderbälgar Rekommendationer för förvaring av luftfjäderbälgar 4. Fukt Undvik förvaring i fuktiga utrymmen och kondensationsbildning. I idealfallet ligger luftfuktigheten i förvaringsutrymmet på under 65 %. Utdrag ur DIN 7716 Föreskrifterna för förvaring av elastomerer utgår från DINnormen 7716 (Produkter av kautschuk och gummi krav på förvaring, rengöring och underhåll). Här hittar du ett utdrag av de viktigaste villkoren. 5. Belysning Ljus kan skada produkterna. Därför ska de skyddas särskilt mot kraftigt artificiellt ljus med hög andel uv-ljus och mot direkt solljus. Belysning med vanliga glödlampor är att föredra. En röd eller orangefärgad aldrig blå skyddsmålning på fönstren till förvaringsutrymmet bidrar till att undvika ljusskador. 1. Allmänt om förvaring Korrekt förvarade och hanterade gummiprodukter ovulkaniserade kautschukblandningar undantagna bibehåller i regel sina egenskaper oförändrade i några år. En stor del av produkterna av gummi och kautschuk ändrar sina fysikaliska egenskaper vid inkorrekt hantering eller ogynnsamma förvaringsförhållanden. Exempelvis kan påverkan av värme, fukt, ljus, syre, ozon, lösningsmedel eller förvaring i spänt skick leda till förkortad livstid eller leda till obrukbart skick p.g.a.: för mycket förhärdning mjuknande bestående deformation flagnande sprickor övriga ytskador 2. Förvaringsutrymme Förvaringsutrymmet ska vara torrt, svalt, så dammfritt som möjligt och endast lätt ventilerat. Förvaring i det fria utan tillräckligt skydd mot väder och vind är inte tillåten. 3. Värme Om gummi- och kautschukprodukter förvaras i uppvärmt förvaringsutrymme måste de skärmas från värmekällan med ett avstånd på minst en meter mellan produkten och värmekällan. I luftuppvärmda utrymmen måste detta avstånd vara ännu större. Följ säkerhets- och förvaringsanvisningarna! 6. Syre och ozon Produkterna måste även skyddas mot kraftig ventilation, framför allt korsdrag. Helst genom förvaring i lufttäta behållare, genom förpackning eller med andra medel. Detta gäller särskilt för produkter som gummerade ämnen eller fibrösa artiklar, som har stor yta i förhållande till volym. Ozon är särskilt skadligt för produkterna. Därför får det inte finnas utrustning som genererar ozon i förvaringsutrymmet. Till sådan utrustning hör exempelvis elmotorer eller andra apparater som kan alstra gnistor eller andra elektriska urladdningar. Ånga och förbränningsgaser ska ovillkorligen undvikas, eftersom de kan leda till ozonbildning genom fotokemiska processer. 7. Övrigt Bränslen, smörjmedel, syror, desinfektionsmedel, lösningsmedel och övriga kemikalier får aldrig förvaras i förvaringsutrymmet. För gummilösningar gäller de officiella föreskrifterna för förvaring och transport av brännbara vätskor. De måste förvaras i ett separat utrymme. 8. Förvaring och hantering Allmänt Tryck, drag och annan påverkan genererar spänningar som kan leda till bestående deformationer eller sprickbildning i produkten. Därför måste produkterna förvaras utan spänningar och utan mekanisk påverkan. Vissa metaller, särskilt mangan och koppar, har också ett skadligt inflytande på gummiprodukter. Förvaring där produkterna kommer i kontakt med dessa metaller ska därför ovillkorligen undvikas. Produkterna kan även skyddas genom en förslutning eller förpackning i lämpligt material. Till dessa hör antistatiskt folie eller påsar av papper, nylon eller polyetylen. Folie med mjukgörare samt behållare i förpacknings- och tätningsmaterial som innehåller material som är skadliga för produkten, som koppar eller kopparhaltiga legeringar, bensin, olja och liknande, ska också undvikas. Förvaringstiden ska om möjligt vara kort.
