Produktkatalog Infusionsstativ/ Droppstativ Tillbehör och reservdelar

Transkript

1 Produktkatalog Infusionsstativ/ Droppstativ Tillbehör och reservdelar

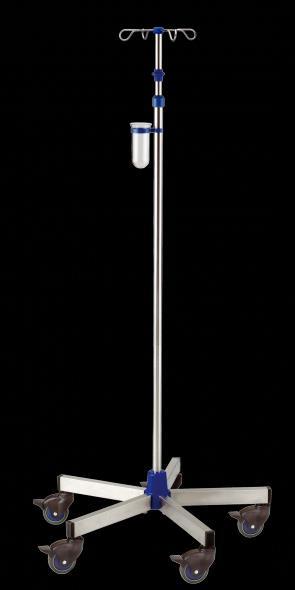

2 I anbud TI Medicinteknisk utrustning, efterfrågat sortiment. Produktområde 21 Droppställning. Infusionsstativ TI X TI X är ett golvbaserat infusionsstativ. med ett stativ och fot i kromat stål. Krokkors i rostfritt stål som skruvas fast i stativet, vilket medger ett snabbt byte om det skulle gå sönder. + Säker infusionsbehandling med säkerhets krokar för infusionsflaskor och infusionspåsar. + Säkerhetslås på höjdjusteringen. + Höjden justeras enkelt via ett enhandsgrepp + Unik tätning mellan inre och yttre rör vilket gör att det inte tränger in vätska mellan rören. + Levereras med körhandtag Tekniska Data Material: Rostfritt stål. Vissa detaljer i plast. Färg: Plastdetaljer är blåa. Krokar: 4 st. säkerhetskrokar. 2kg/ krok. Rostfritt stål. Höjdjustering: Via ett enhandsgrepp. Säkerhetslås Justeringsområde: mm Stativdiameter: Ytterrör; 25mm Innerrör; 18mm Längd på ytterrör: 1000mm Fotens diameter: 635mm, 5 st. ben Fotens ben - profil: 25x25mm Hjul: 75mm med kullager 2st. låsbara och antistatiska. Max belastning: 9,5kg inkl. pumpar och vätskor. Total-/fotens vikt: ca 3,5kg/ 1,9kg Artikelnummer: TI X Pris: 1300: -

3 Körhandtag TI Ett komfortabelt och ergonomiskt körhandtag. + Enkel montering via ett snabbfäste med en låsskruv. Monteras eller demonteras i efterhand utan att man behöver demontera stativet. + Inställbar höjd. + Enkel rengöring. Tål de idag kända rengörings- och desinfektionsmedel som används inom sjukvården. + Återvinningsbart material Tekniska Data Material: Vikt: Övrigt: Plast ca 0,5kg Svart till färgen Artikelnummer: TI Pris: 410: -

4 I anbud TI Medicinteknisk utrustning, utbud utöver efterfrågat sortiment. Produktområde 21 Droppställning. Infusionsstativ TI X TI X är ett golvbaserat infusionsstativ. med ett stativ och fot i rostfritt stål/ aluminium. Krokkors i rostfritt stål som skruvas fast i stativet, vilket medger ett snabbt byte om det skulle gå sönder. + Säker infusionsbehandling med säkerhets krokar för infusionsflaskor och infusionspåsar. + Säkerhetslås på höjdjusteringen. + Höjden justeras enkelt via ett enhandsgrepp + Unik tätning mellan inre och yttre rör vilket gör att det inte tränger in vätska mellan rören. Tekniska Data Material: Färg: Krokar: Höjdjustering: Justeringsområde: Stativdiameter: Längd på ytterrör: Fotens diameter: Fotens ben - profil: Hjul: Max belastning: Rostfritt stål/ aluminium. Vissa detaljer i plast. Plastdetaljer är svarta. 4 st. säkerhetskrokar. 2kg/ krok. Rostfritt stål. Via ett enhandsgrepp. Säkerhetslås mm Ytterrör; 25mm Innerrör; 18mm 1200mm 635mm, 5 st. ben 33,7mm 75mm med kullager 2st. låsbara och antistatiska. 18kg inkl. pumpar och vätskor. Total-/fotens vikt: ca 11kg, viktad fot. Artikelnummer: TI X Pris: 2700: -

5 Tillbehör Körhandtag TIZ2N07982 Körhandtag i rostfritt stål. Kan enkelt monteras i efterhand via snabbfästet. En- eller tvåhandsfattning. Inställbar höjd. Artikelnummer: TIZ2N07982 Pris: 950: - Körhandtag TIZ2N06982 Körhandtag i rostfritt stål. Monteras i samband med att man monterar själva infusionsstativet. Vid eftermontering så måste basen skruvas isär. Justerbar höj. Enhandsfattning. Artikelnummer: TIZ2N06982 Pris: 850: - Körhandtag TI Enkelt körhandtag i plast. Monteras enkelt i efterhand via en klickfunktion. För engångsbruk. Säljes i förpackning om 10stycken. Artikelnummer: TI Pris: 1000:-/förpackning

6 Reservdelar Hjul med kullager 75mm hjul utan bromsar. Ej antistatiska. Artikelnummer: TI Pris: 85:-/st. Hjul med kullager 75mm hjul med bromsar. Antistatiska Artikelnummer: TI Pris: 155:-/st. Krokkors Inkl. 4 stycken säkerhetskrokar. Gängad för enkel montering/ demontering. Artikelnummer: TI Pris: 390:-/st.

7 Generell Information Användarinstruktionerna är till för att användaren av infusionsstativet ska på ett säkert och korrekt sätt använda produkten. Om man inte följer instruktionerna kan det leda till att infusionsstativet tar skada och obrukbart. Korrekt användningsområde Handhavande instruktioner Enhandsfattning För att justera höjden uppåt, fatta ett grepp runt röret strax under låsringen (se bild nedan). Tryck upp låsringen med tummen och dra sedan upp det inre röret till önskad höjd. Släpp låsringen och det inre röret stannar automatisk på den valda höjden. Infusionsstativet är enbart avsedd för Infusionspåsar, infusionsflaskor och upp till max 1 stycken infusionspump/ droppräknare. Antal pumpar är beroende på maxbelastningen av infusionsstativet, se tekniska specifikationen. Säkerhet - Infusionsstativet är inte MR kompatibelt - Max tillåten vikt per krok är 2kg - Infusionspumpar är tillåtna att montera på. Dock får pumpar endast monteras på ytterröret, ej på Innerröret. Max belastning (inkl. pump och vätska) utan viktad fot är 9,5kg och 11kg med viktad fot. - Stå inte på foten. - Var försiktig vid användning vid trappor, använd aldrig infusionsstativet i trappor. För att sänka höjden, fatta ett grepp om röret, strax under låsringen (se bild ovan). Tryck upp låsringen med tummen och sänk sedan det inre röret till önskad höjd. Släpp låsringen och det inre röret stanna automatiskt på den valda höjden. Var uppmärksam när man arbetar nära Infusionsstativet. Finns risk för ögonskador om man slår i ögat i krokarna.

8 Rengörings- och underhållsanvisningar Vätska som innehåller klorid, tex. Blod, saltlösning måste avlägsnas för att undvika rostbildning. Efter rengöring ska infusionsstativet sköljas med vatten för att säkerställa att alla rester försvinner. För rengöring och desinfektion vid kontakt med Biologiska vätskor så rekommenderar vi att man använder en desinfektionsdukar eller att man fuktar en trasa med ett godkänt desinfektionsmedel, ex. isopropylalkohol (Des 45) Underhåll En årlig funktionstest bör göras för att upptäcka Eventuella fel/brister på hjulbromsar, låsning på stativets höjdjustering. Kontroll av samtliga skruvar. Reparation skall ske av behörig medicinteknisk Personal. Icke ph-neutralt och kemiskt aktiva desinfektionsmedel kan leda till yt- och materialskador beroende av exponeringstid och mängden medel som används. Följande produkter bör ej användas vid rengöring: - Hydroncarbon lösningar (benzine, thinner, ) kan orsaka skador på ytskikt och plastdetaljer. - Medel som innehåller mer än 10% alkohol kan Orsaka skador på plastdetaljer. - Produkter med halid och halogen frisättande föreningar orsaka korrosion på rostfritt stål. - Produkter med slipande effekt skall inte användas då risken för repskador på ytskiktet är stor. - Produkter innehållande saltsyra får ej användas. Maskintvätt eller tvätt med högtryckssystem Skall ej användas. Endast manuell handtvätt.

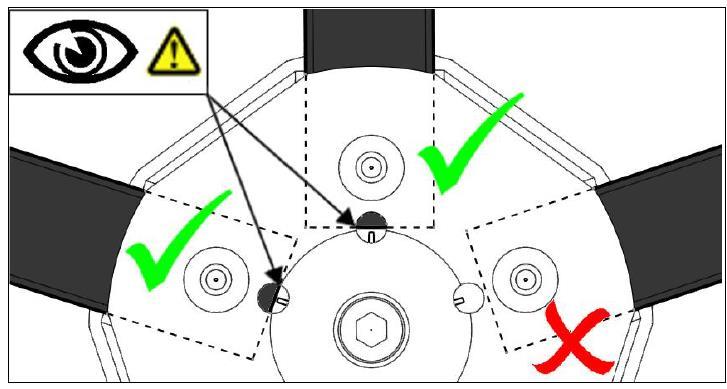

9 Installation; TI X Uppackning Montering

10

11 Installation; TI X Uppackning Montering
