1 Användarhandlendning Operatörstol Carl Spring utgåva 5 Tel

2 Innehållsförteckning 1. Operatörsstol Carl Spring Registrering Viktigt Före användning Installation Funktion och användning Produktbeskrivning Produktbeskrivningsskylt Hjul och ramkonstruktion Lyftkonstruktion och Lyftanordning Multi-funktionella Säkerhetsarmstöd Rilis Fotbroms Viktigt - Före och under operation Rengöring och underhåll Desinfektion Regelbunden rengöring Underhåll och service Säkerhet Varning och andra etiketter CE Certifiering Teknisk specifikation Referensinformation Destruktion och återvinning Garanti

3 1. Operatörsstol Carl Spring Tack för att ni har valt en Rini Operatörsstol. Stolen är utvecklad för att erbjuda bästa möjliga komfort, ergonomi, styrka och praktisk design för att möta kraven i det dagliga arbetet. Stolen levereras med Rinis unika säkerhetsarmstöd "Rilis" som gör det möjligt att med hög precision ställa in den position som önskas. Av säkerhetsskäl kräver armstöden tvåhandsgrepp för att justeras och är lätta att ställa in i höjd och vinkel. Armstödsplattan kan även vridas och skjutas samt klarar stor belastning. Ryggstödets belastningsvinkel på Carl stolar är självjusterande. Lutning på sits och ryggstöd kan ställas in samtidigt med ett enkelt handgrepp. Stolarna med H-stativ har stora lättrullade hjul med skyddskåpa och centralbroms. Operatörsstolarna är särskilt anpassade för mikrokirurgi och framtagna i samarbete med kirurger i Sverige och internationellt för att nå bästa arbetsresultat. Den stabila grundkonstruktionen i Rinis operatörsstolar borgar för en trygg arbetsplats med lång livslängd. Rini utvecklar ständigt befintliga och nya produkter. Vi sätter alltid användaren i centrum och värdesätter synpunkter och idéer som för vår utveckling framåt. Så tveka inte att låta oss veta vad ni tycker om våra produkter. 2. Registrering För att förbättra vår service och support till Dig, vänligen registrera dina Rini produkter genom vår hemsida. Dessutom får Du de senaste nyheterna från oss gällande uppgraderingar och nya ergonomiska produkter och lösningar för ditt specifika område. Registrera på 3

4 3. Viktigt Före användning För patientsäkerheten och livslängden hos produkten är det viktigt att ta del av följande instruktioner innan användning. Vänligen läs denna manual noga och sätt er in i hur produkten ska användas innan den tas i bruk. Innan produkten packas upp ur sitt emballage kontrollera att: Inga transportskador finns på emballaget. Om det finns ska det omedelbart rapporteras till transportbolaget samt till er lokala Rini representant. Uppackning av emballage Lyft delarna ur förpackningen. o 1 st kryss o 1 st gaskolv o 1 st sits o 1 st rygg o 2 st armstöd Varning! Var försiktig när stolen lyfts, stolen är tungt och kan orsaka personskada. Undvik onödiga stötar. Detta kan orsaka materiella skador. Ta bort allt packmaterial i form av plast, tejp och band från stolen Varning! Använd inte några vassa föremål när packmaterialet avlägsnas från stolen. Detta kan orsaka skador. Försäkra er om att beställda delar finns med i leveransen. Vid eventuella fel kontakta er Rini återförsäljare. Innan ni använder produkten, vänligen kontrollera att: Produkten inte är transportskadad. Stolen är installerad enligt denna handledning Vänligen kontakta er lokala Rini återförsäljare vid eventuella anmärkningar. 4

5 4. Installation Operatörstol Carl Spring När ni får operatörsstolen levererad stolen inte klar att använda utan måste monteras enligt denna instruktion eller enligt överenskommelse med er Rini återförsäljare. Smal ända Kona Ställ stativet på golvet och sätt gaskolvens smala del i konan som sitter i stativet. Kona Sitsen har en kona som ska sättas på gaskolvens tjocka del Sätt sitsen på konan Trä på ryggen på sitsen 5

6 Justeringsreglage Armstödsfäste Sätt ner armstöden i armstödsfästena och spänn åt. OBS! Justeringsreglagen ska peka ut från stolen. För högsta säkerhet för person och utrustning måste du innan användning: Läsa igenom denna användarhandledning, eller ha fått nödvändig utbildning från Rini. 6

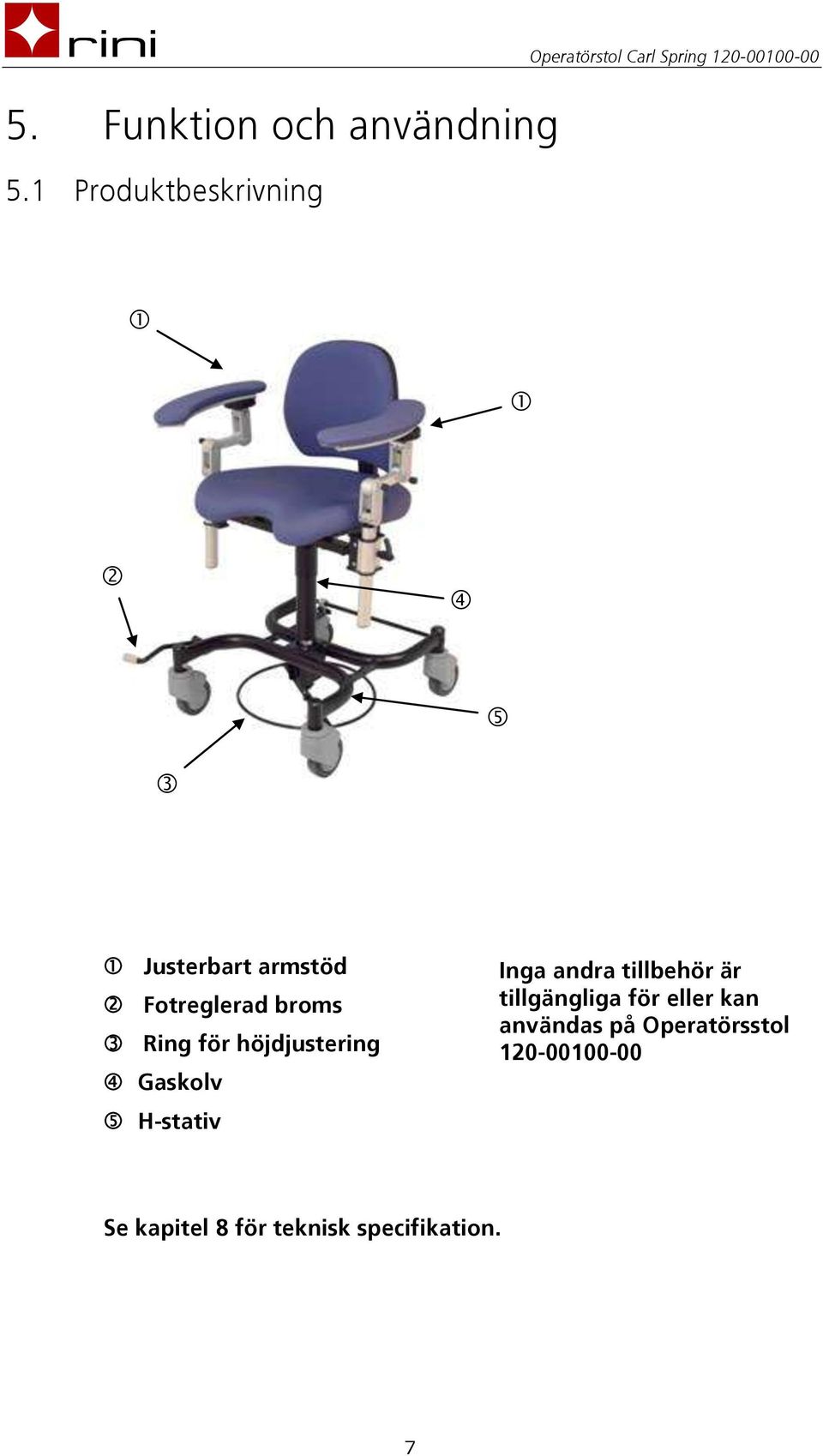

7 5. Funktion och användning 5.1 Produktbeskrivning Operatörstol Carl Spring Justerbart armstöd Fotreglerad broms Ring för höjdjustering Gaskolv H-stativ Inga andra tillbehör är tillgängliga för eller kan användas på Operatörsstol Se kapitel 8 för teknisk specifikation. 7

8 5.2 Produktbeskrivningsskylt Skylten är placerad på underredet eller under sitsen. Skyltbeskrivning Varning. Risk föreligger, läs bifogad informationstext eller i Användarhandledning. Typ B utrustning med särskild grad av skydd mot elektrisk chock. SWL Mode of operation Standard EN Safe Work Load, eller Säker Arbetsbelastning, bordet ska inte belastas med utrustning som överskrider den vikt som anges på etiketten. Genomsnitsligt förhållande drift/vila av driftcykeln. 10% motsvarar 6 minuter drift per timme eller 2 minuter kontinuerlig drift med full arbetsbelastning. Produkten är tillverkad i enlighet med medicinteknisk standard. 8

9 5.3 Hjul och ramkonstruktion Underredet är utvecklat som en speciellt stadig, H formad konstruktion för att garantera hög stabilitet och lång livslängd. Stolen är utrustad med fyra stora kullagrade hjul, vilket underlättar rörligheten. Bakhjulen är låsbara genom en fotreglerad bromsspak. 5.4 Lyftkonstruktion och Lyftanordning Lyftanordningen är i form av en gaskolv. Fotreglaget används för att justera höjden på stolen Att justera höjd på stolen Höjden på Operatörsstolen kan justeras genom att använda fotringen, vilken finns under hjulram och gaskolv. För att sänka stolen, sätt dig i stolen och tryck ner fotringen. För att höja stolen, stå upp och tryck ner fotringen. Standard säteshöjd på Operatörsstol är mm. Andra höjder finns tillgängliga. Stolen bör inte användas av personer vars vikt överskrider 120 kg. 9

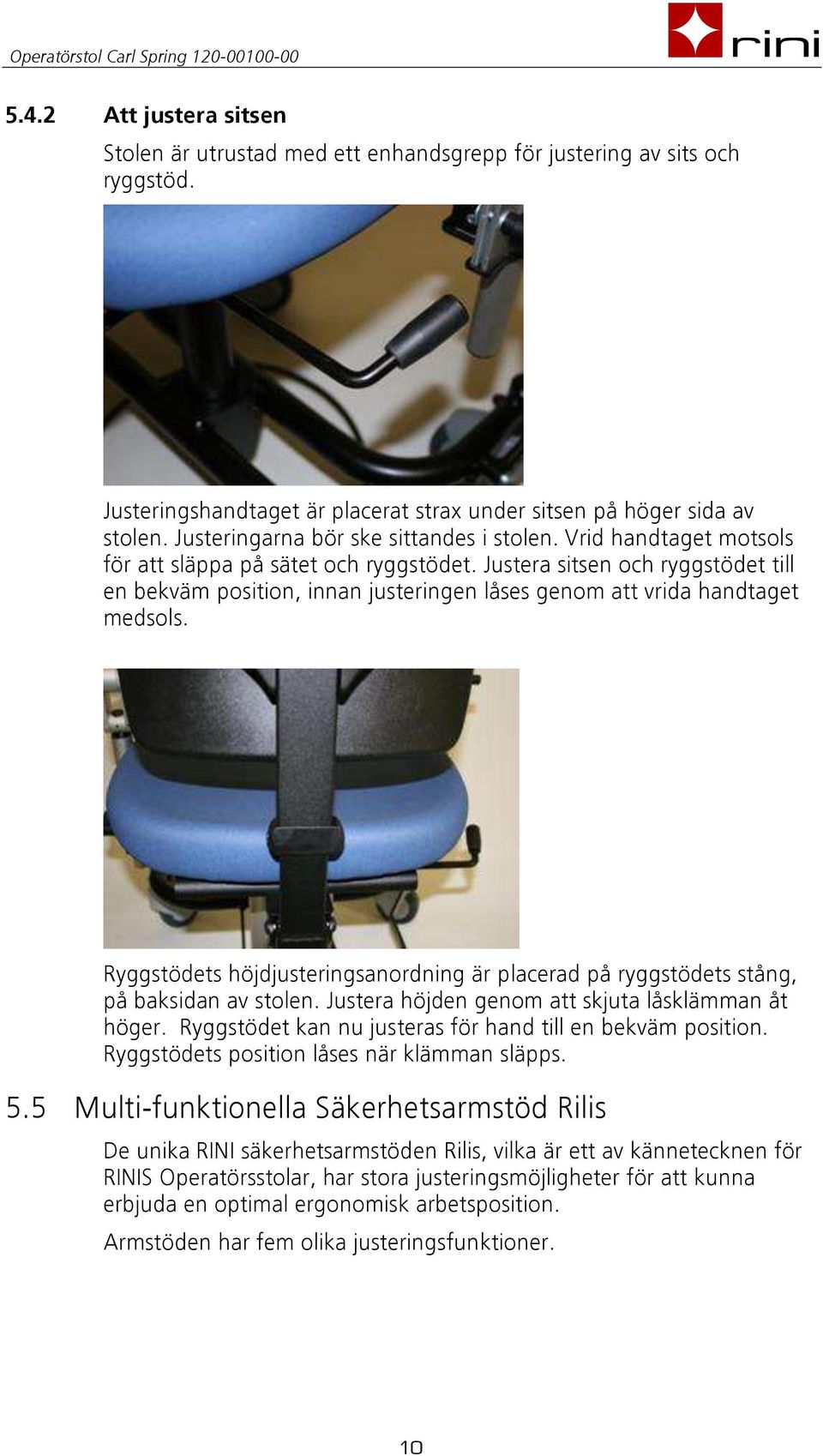

10 5.4.2 Att justera sitsen Stolen är utrustad med ett enhandsgrepp för justering av sits och ryggstöd. Justeringshandtaget är placerat strax under sitsen på höger sida av stolen. Justeringarna bör ske sittandes i stolen. Vrid handtaget motsols för att släppa på sätet och ryggstödet. Justera sitsen och ryggstödet till en bekväm position, innan justeringen låses genom att vrida handtaget medsols. Ryggstödets höjdjusteringsanordning är placerad på ryggstödets stång, på baksidan av stolen. Justera höjden genom att skjuta låsklämman åt höger. Ryggstödet kan nu justeras för hand till en bekväm position. Ryggstödets position låses när klämman släpps. 5.5 Multi-funktionella Säkerhetsarmstöd Rilis De unika RINI säkerhetsarmstöden Rilis, vilka är ett av kännetecknen för RINIS Operatörsstolar, har stora justeringsmöjligheter för att kunna erbjuda en optimal ergonomisk arbetsposition. Armstöden har fem olika justeringsfunktioner. 10

11 Armstödet är bågformat och undertill utrustat med en skena för att det ska gå att skjuta fram och tillbaka. Lossa det svarta låshjulet för att möjligtgöra att skjuta armstödet fram och tillbaka. Skruva åt när rätt läge ställts in. Armstödet kan också rotera runt det svarta låshjulet, vilket tillåter maximal flexibilitet och ergonomisk avlastning. Genom att trycka in två knappar kan armstödet justeras för en optimal arbetsposition. För att släppa på armstödet behöver du använda två händer. En hand för att röra armstödsplattan upp och ner, medan den andra handen trycker in en av knapparna. Ställ in Armstödet i önskad position och släpp sedan knappen för att låsa positionen. Använd låshandtaget för att ställa in lämplig armstödshöjd. 11

12 Bredden mellan armstöden kan ställas in genom att lossa handtaget under sätet. Det finns två fästen på vardera sida under sitsen. Normalt är armstöden placerade framtill på stolen. Armstödet bör inte belastas med mer än 20 kg. 5.6 Fotbroms Fotbromsen är placerad på högersidan av stolen. Aktivera fotbromsen genom att med foten trycka ner pedalen. Släpp bromsen genom att dra upp pedalen med ovansidan på foten. 12

13 5.7 Viktigt - Före och under operation Operatörstol Carl Spring Detta kapitel beskriver i vilken ordning Operatörsstol ska justeras för att få ut maximalt av den ergonomiska användningen av stolen. 1. Sittandes i stolen, justera höjden på sitsen så att benen får en 90 o vinkel. Fötterna ska ha hela sulan mot underlaget under justeringen. 2. Justera sits och ryggstöd till en komfortabel position. 3. Om nödvändigt, finjustera höjden av sitsen. 4. Justera armstöden till ett komfortabelt operationsläge. 5. Flytta stolen mot operationsbordet för att optimalt nå patient och pedaler. 6. Om möjligt, finjustera positionen av armstöden för att få ett bekvämt operationsläge. 7. Justera höjden på operationsbordet för att optimalt nå patienten. Använd alltid fotbromsen för att undvika oavsiktlig förflyttning av stolen. 13

14 6. Rengöring och underhåll Ingen del av utrustningen är normalt i kontakt med patienten och armstöden är övertäckta under operation. 6.1 Desinfektion Rekommenderade desinfektionsmedel Del Produkt Övrig information Sits och andra delar av nylon eller konstläder 1% koncentration. Fotkontroller och andra delar. Virkon (inkluderar de flesta desinfektionsmedel utan alkohol). Noedischer Dekonta CCOTRADE RW (Inkluderar de flesta desinfektionsmedel). 6.2 Regelbunden rengöring (Medel vilka innehåller alkohol kan inte användas då de kan orsaka uttorkning av materialet.) 1-3% koncentration 0,5% koncentration Rengöring av operatörsstolen bör ske varje månad. Rekommenderade rengöringsmetoder Part Product Other information Stoppning, hjul och ram Vatten och såpa Använd fuktig trasa Delar I metal och lackade ytor. 6.3 Underhåll och service Periodiskt underhåll Varje månad Gångjärn och skarvar Armstödens låsmekanism Använd icke frätande, standard instrumentspray. Använd icke frätande, standard smörjande spray. 14

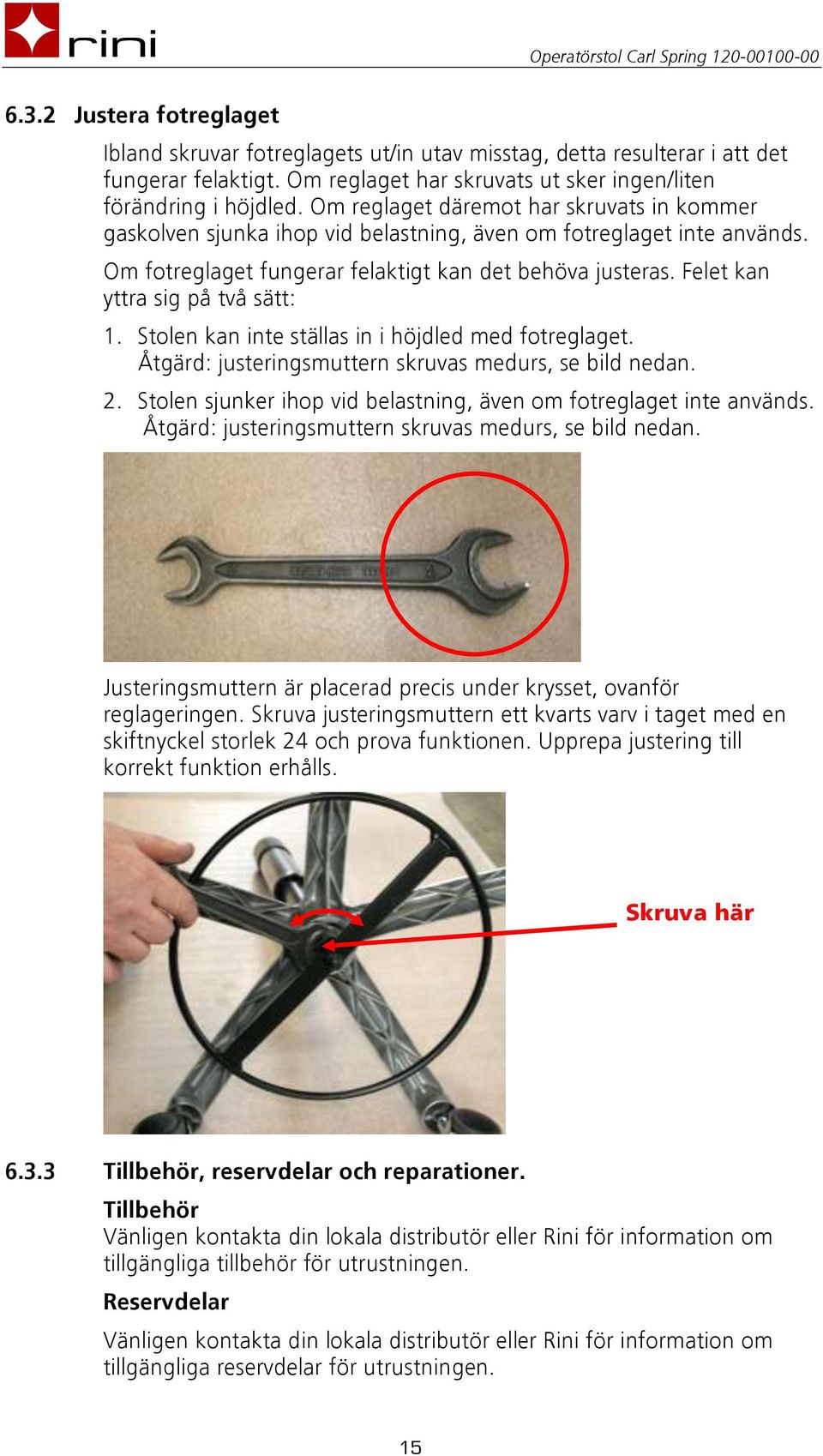

15 6.3.2 Justera fotreglaget Ibland skruvar fotreglagets ut/in utav misstag, detta resulterar i att det fungerar felaktigt. Om reglaget har skruvats ut sker ingen/liten förändring i höjdled. Om reglaget däremot har skruvats in kommer gaskolven sjunka ihop vid belastning, även om fotreglaget inte används. Om fotreglaget fungerar felaktigt kan det behöva justeras. Felet kan yttra sig på två sätt: 1. Stolen kan inte ställas in i höjdled med fotreglaget. Åtgärd: justeringsmuttern skruvas medurs, se bild nedan. 2. Stolen sjunker ihop vid belastning, även om fotreglaget inte används. Åtgärd: justeringsmuttern skruvas medurs, se bild nedan. Justeringsmuttern är placerad precis under krysset, ovanför reglageringen. Skruva justeringsmuttern ett kvarts varv i taget med en skiftnyckel storlek 24 och prova funktionen. Upprepa justering till korrekt funktion erhålls. Skruva här Tillbehör, reservdelar och reparationer. Tillbehör Vänligen kontakta din lokala distributör eller Rini för information om tillgängliga tillbehör för utrustningen. Reservdelar Vänligen kontakta din lokala distributör eller Rini för information om tillgängliga reservdelar för utrustningen. 15

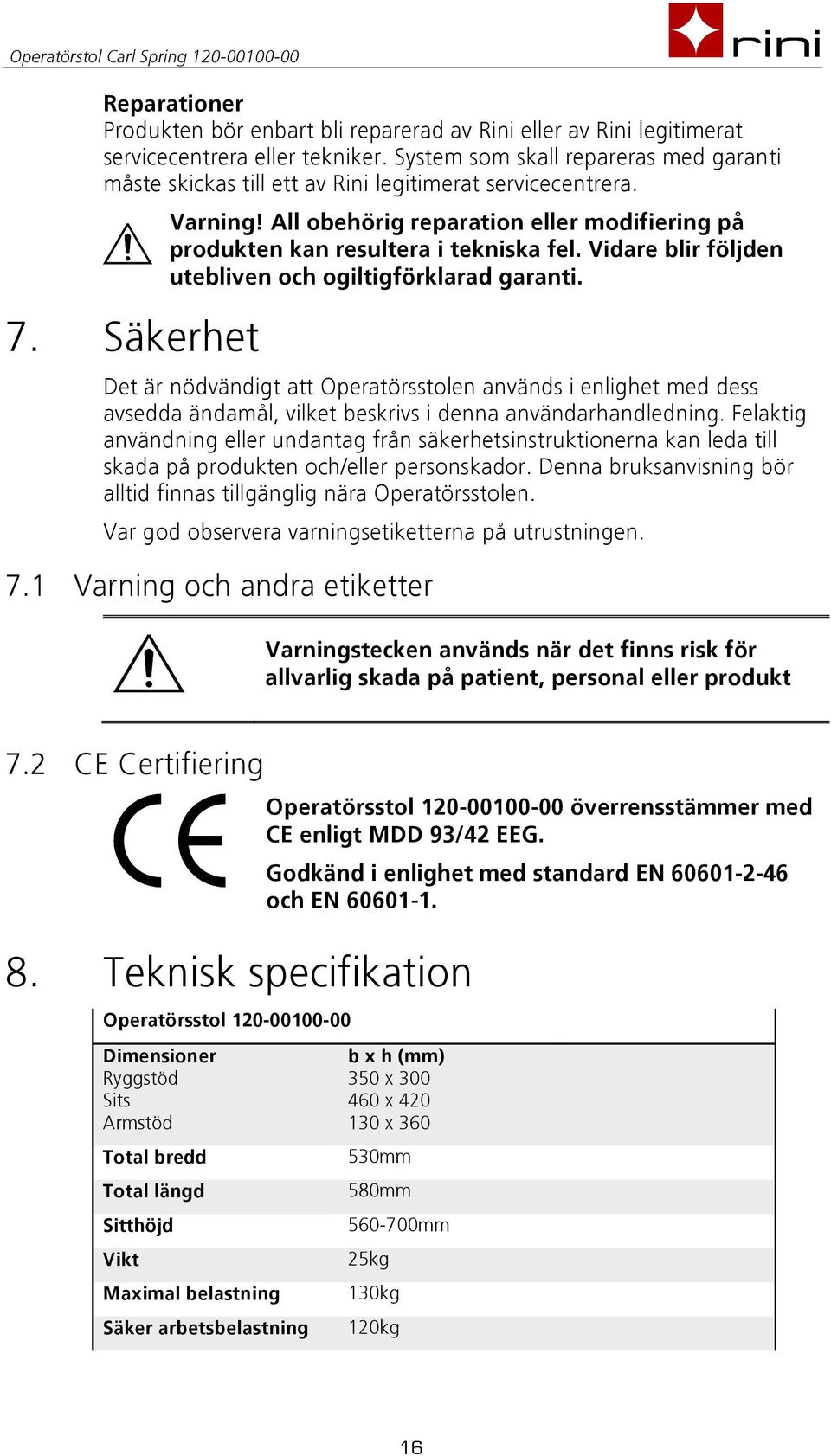

16 Reparationer Produkten bör enbart bli reparerad av Rini eller av Rini legitimerat servicecentrera eller tekniker. System som skall repareras med garanti måste skickas till ett av Rini legitimerat servicecentrera. 7. Säkerhet Varning! All obehörig reparation eller modifiering på produkten kan resultera i tekniska fel. Vidare blir följden utebliven och ogiltigförklarad garanti. Det är nödvändigt att Operatörsstolen används i enlighet med dess avsedda ändamål, vilket beskrivs i denna användarhandledning. Felaktig användning eller undantag från säkerhetsinstruktionerna kan leda till skada på produkten och/eller personskador. Denna bruksanvisning bör alltid finnas tillgänglig nära Operatörsstolen. Var god observera varningsetiketterna på utrustningen. 7.1 Varning och andra etiketter Varningstecken används när det finns risk för allvarlig skada på patient, personal eller produkt 7.2 CE Certifiering 8. Teknisk specifikation Operatörsstol Dimensioner Ryggstöd Sits Armstöd Total bredd Total längd Sitthöjd Vikt Maximal belastning Säker arbetsbelastning Operatörsstol överrensstämmer med CE enligt MDD 93/42 EEG. Godkänd i enlighet med standard EN och EN b x h (mm) 350 x x x mm 580mm mm 25kg 130kg 120kg 16

17 Operatörsstol Arbetsförhållanden Temperaturintervall Relativ fuktighet Lufttryck +5ºC till +40 ºC 20% till 90% vid 30ºC 700 till 1060 hpa Transport och förvaring Operatörsstol Transportförhållanden Temperatur Relativ fuktighet Lufttryck Förvaringsförhållanden Temperatur Relativ fuktighet Lufttryck -10ºC till +50ºC 20% till 90% vid 30ºC 700 till 1060 hpa -10ºC till +50ºC 20% till 90% vid 30ºC 700 till 1060 hpa 8.2 Referensinformation Ref. Dokument [1] Operatörsstol produktblad Destruktion och återvinning Rini Operatörsstol är tillverkat med miljövänliga material, vilka är mestadels stål, aluminium, återvinningsbar plast. Rini rekommenderar att utrustningen demonteras i så stor utsträckning som möjligt för att underlätta återvinningen. 9. Garanti I enlighet med Rini s allmänna villkor och krav, gäller garantin på utrustningen ett år från inköpsdatum. 17
