1 Operationsbord RiEye n Användarhandledning Droppställning Ronda utgåva 2 Tel +46-

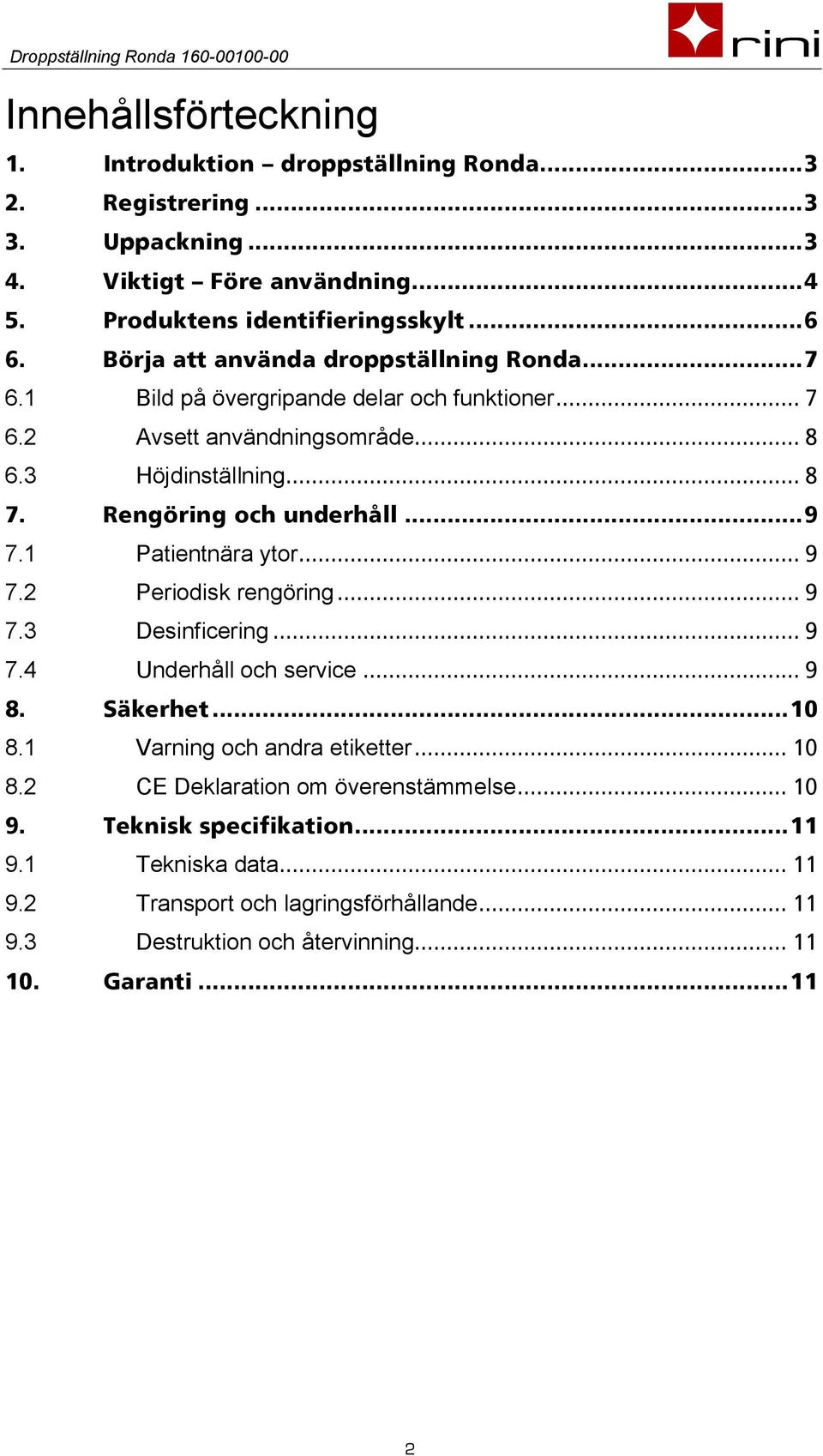

2 Innehållsförteckning 1. Introduktion droppställning Ronda Registrering Uppackning Viktigt Före användning Produktens identifieringsskylt Börja att använda droppställning Ronda Bild på övergripande delar och funktioner Avsett användningsområde Höjdinställning Rengöring och underhåll Patientnära ytor Periodisk rengöring Desinficering Underhåll och service Säkerhet Varning och andra etiketter CE Deklaration om överenstämmelse Teknisk specifikation Tekniska data Transport och lagringsförhållande Destruktion och återvinning Garanti

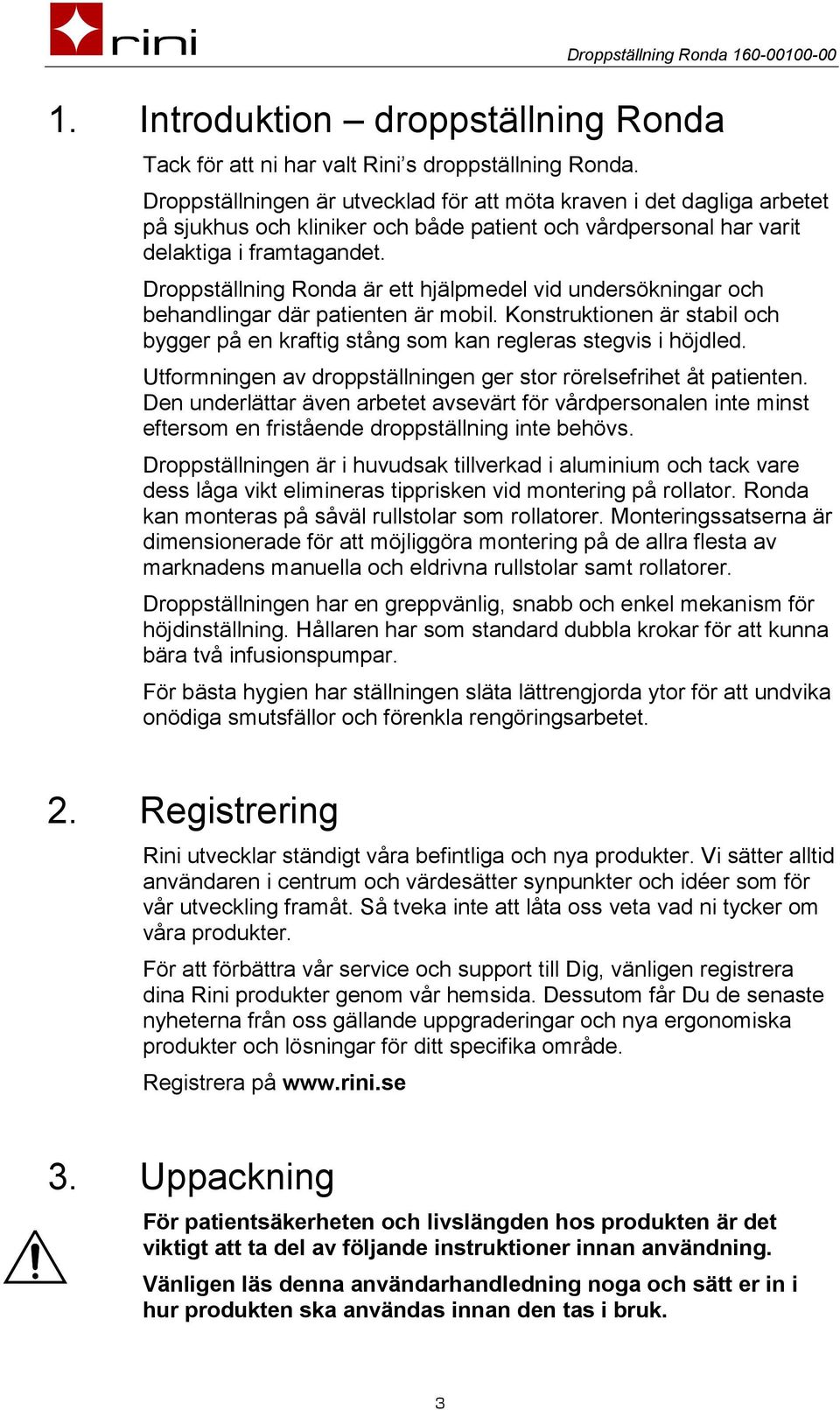

3 1. Introduktion droppställning Ronda Tack för att ni har valt Rini s droppställning Ronda. Droppställningen är utvecklad för att möta kraven i det dagliga arbetet på sjukhus och kliniker och både patient och vårdpersonal har varit delaktiga i framtagandet. Droppställning Ronda är ett hjälpmedel vid undersökningar och behandlingar där patienten är mobil. Konstruktionen är stabil och bygger på en kraftig stång som kan regleras stegvis i höjdled. Utformningen av droppställningen ger stor rörelsefrihet åt patienten. Den underlättar även arbetet avsevärt för vårdpersonalen inte minst eftersom en fristående droppställning inte behövs. Droppställningen är i huvudsak tillverkad i aluminium och tack vare dess låga vikt elimineras tipprisken vid montering på rollator. Ronda kan monteras på såväl rullstolar som rollatorer. Monteringssatserna är dimensionerade för att möjliggöra montering på de allra flesta av marknadens manuella och eldrivna rullstolar samt rollatorer. Droppställningen har en greppvänlig, snabb och enkel mekanism för höjdinställning. Hållaren har som standard dubbla krokar för att kunna bära två infusionspumpar. För bästa hygien har ställningen släta lättrengjorda ytor för att undvika onödiga smutsfällor och förenkla rengöringsarbetet. 2. Registrering Rini utvecklar ständigt våra befintliga och nya produkter. Vi sätter alltid användaren i centrum och värdesätter synpunkter och idéer som för vår utveckling framåt. Så tveka inte att låta oss veta vad ni tycker om våra produkter. För att förbättra vår service och support till Dig, vänligen registrera dina Rini produkter genom vår hemsida. Dessutom får Du de senaste nyheterna från oss gällande uppgraderingar och nya ergonomiska produkter och lösningar för ditt specifika område. Registrera på 3. Uppackning För patientsäkerheten och livslängden hos produkten är det viktigt att ta del av följande instruktioner innan användning. Vänligen läs denna användarhandledning noga och sätt er in i hur produkten ska användas innan den tas i bruk. 3

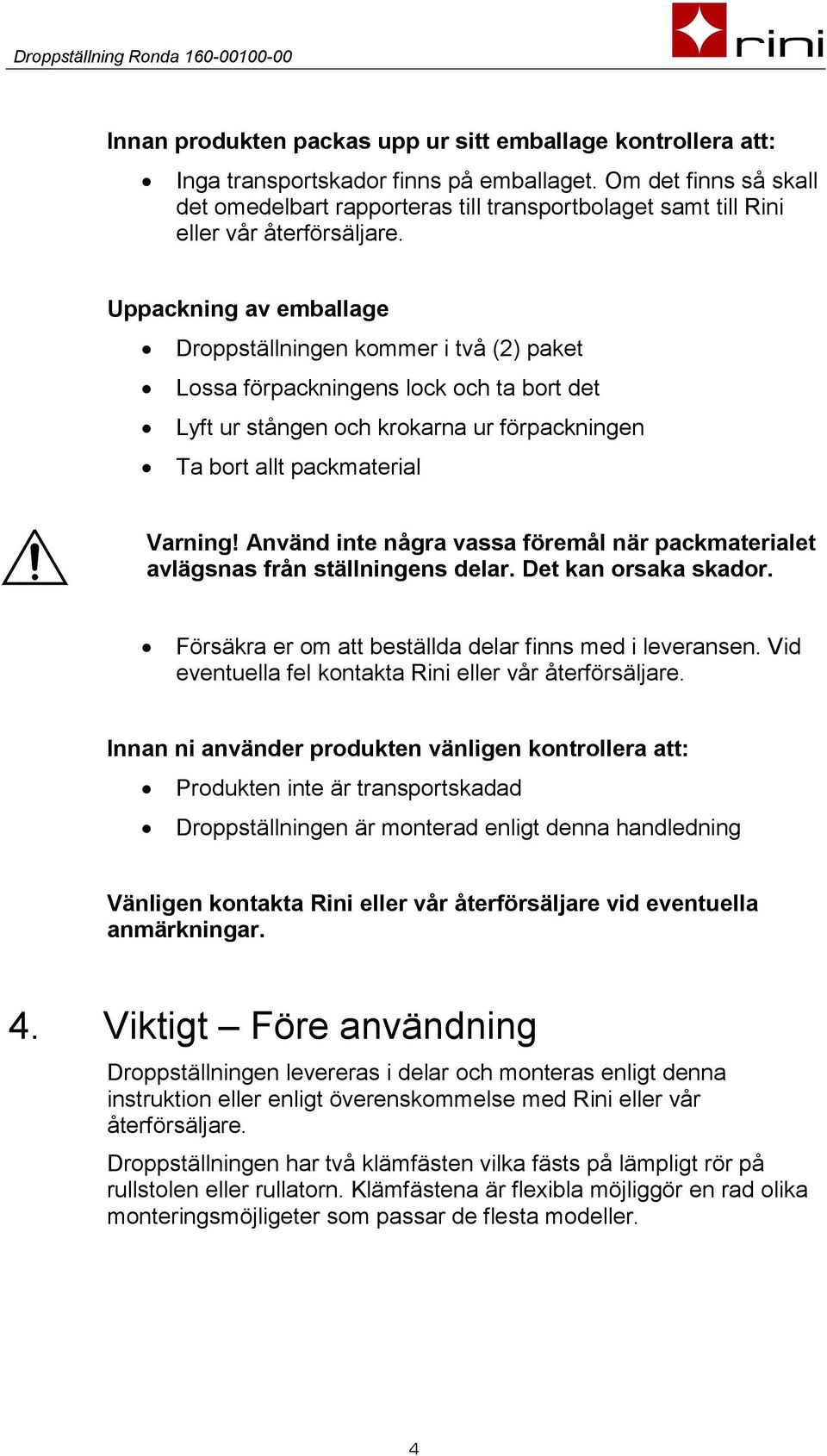

4 Innan produkten packas upp ur sitt emballage kontrollera att: Inga transportskador finns på emballaget. Om det finns så skall det omedelbart rapporteras till transportbolaget samt till Rini eller vår återförsäljare. Uppackning av emballage Droppställningen kommer i två (2) paket Lossa förpackningens lock och ta bort det Lyft ur stången och krokarna ur förpackningen Ta bort allt packmaterial Varning! Använd inte några vassa föremål när packmaterialet avlägsnas från ställningens delar. Det kan orsaka skador. Försäkra er om att beställda delar finns med i leveransen. Vid eventuella fel kontakta Rini eller vår återförsäljare. Innan ni använder produkten vänligen kontrollera att: Produkten inte är transportskadad Droppställningen är monterad enligt denna handledning Vänligen kontakta Rini eller vår återförsäljare vid eventuella anmärkningar. 4. Viktigt Före användning Droppställningen levereras i delar och monteras enligt denna instruktion eller enligt överenskommelse med Rini eller vår återförsäljare. Droppställningen har två klämfästen vilka fästs på lämpligt rör på rullstolen eller rullatorn. Klämfästena är flexibla möjliggör en rad olika monteringsmöjligeter som passar de flesta modeller. 4

5 Övre fästet 1. Lokalisera ett lämpligt rör för det övre fästet t ex rullstolens eller rullatorns handtag 2. Ställ in höjden på det yttre fästet så att droppställningen inte når golvet 3. Spänn åt det inre fästet runt det rör som valts Nedre fästet 1. Lokalisera ett lämpligt rör för det nedre fästet 2. Spänn fast det inre samt det yttre fästet Inre fäste Yttre fäste Tänk på att: Välja rör som är i vertikal linje med varandra Droppställningen bör monteras i så rak lod som möjligt Dra år klämfästena ordentligt För högsta säkerhet för person och utrustning måste du innan användning: Läsa igenom denna användarhandledning eller ha fått nödvändig utbildning. 5

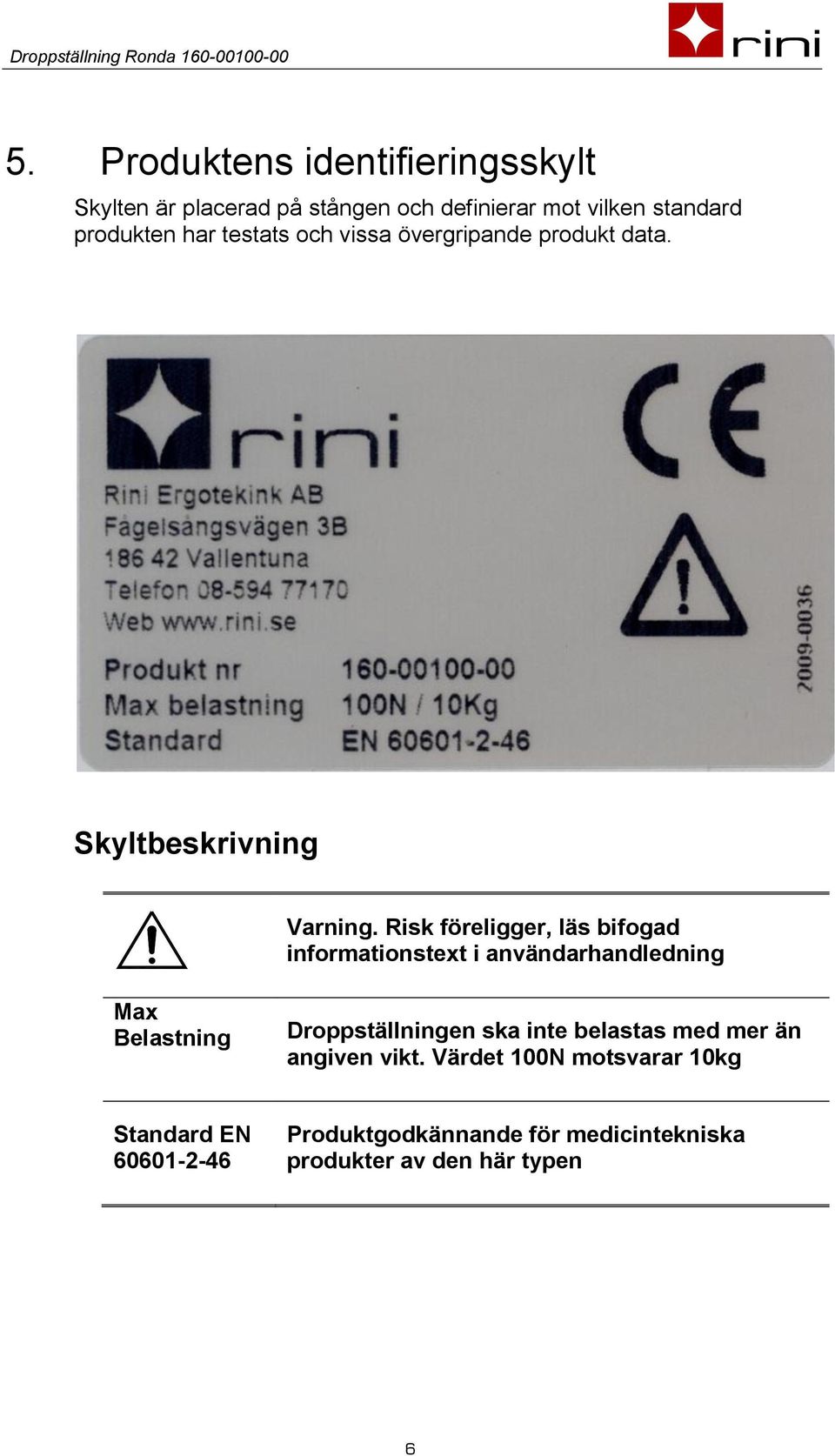

6 5. Produktens identifieringsskylt Skylten är placerad på stången och definierar mot vilken standard produkten har testats och vissa övergripande produkt data. Skyltbeskrivning Varning. Risk föreligger, läs bifogad informationstext i användarhandledning Max Belastning Droppställningen ska inte belastas med mer än angiven vikt. Värdet 100N motsvarar 10kg Standard EN Produktgodkännande för medicintekniska produkter av den här typen 6

7 6. Börja att använda droppställning Ronda 6.1 Bild på övergripande delar och funktioner Droppställning Ronda är ett hjälpmedel vid undersökningar och behandlingar där patienten är mobil. Konstruktionen är stabil och bygger på en kraftig stång som kan regleras stegvis i höjdled Krok 2 Hantag för justering av höjd 3 Reglerbar stång 4 Klämfäste 3 4 Droppställningen har inga ytterligare tillbehör. Se kapitel 9 för teknisk specifikation. 7

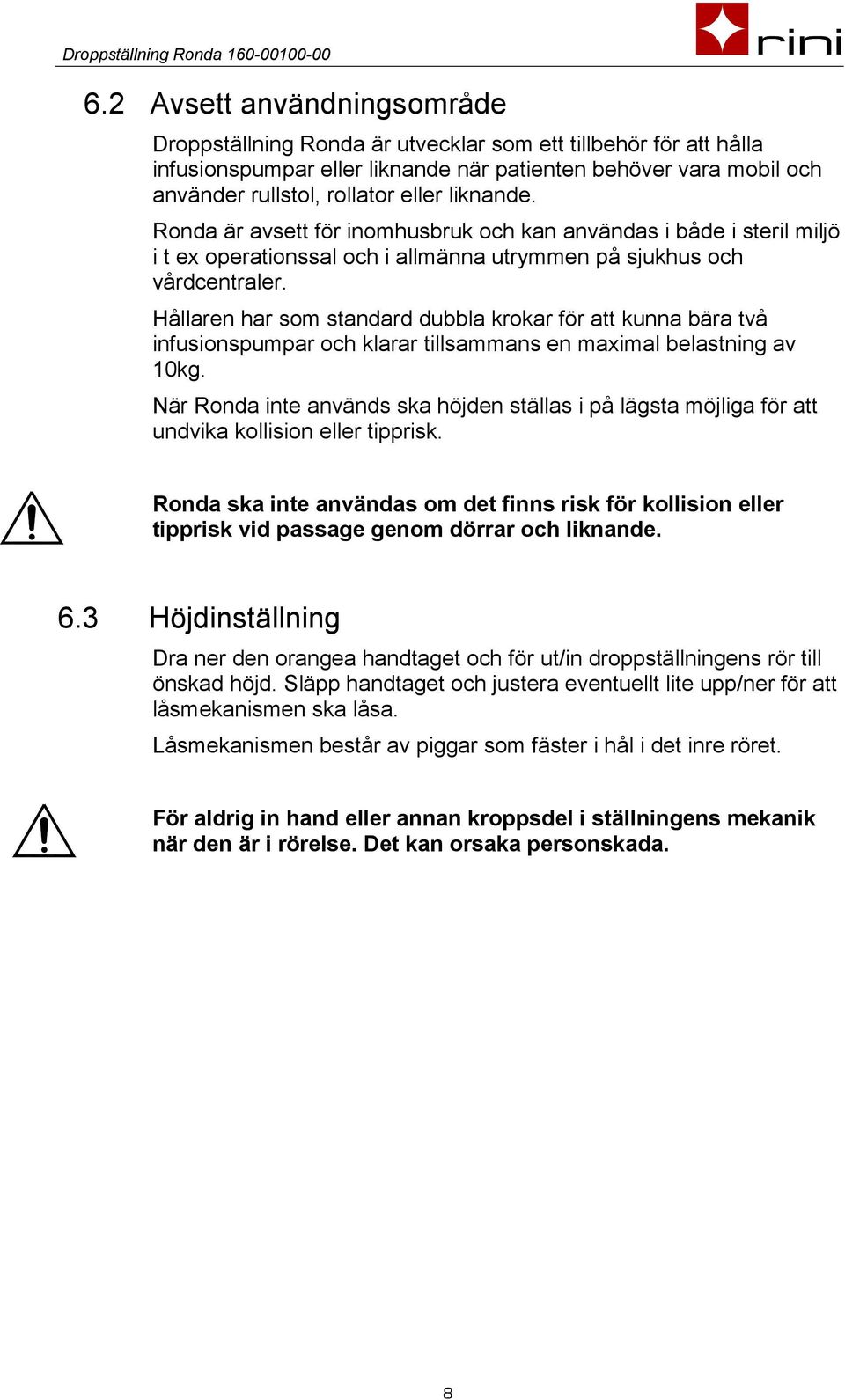

8 6.2 Avsett användningsområde Droppställning Ronda är utvecklar som ett tillbehör för att hålla infusionspumpar eller liknande när patienten behöver vara mobil och använder rullstol, rollator eller liknande. Ronda är avsett för inomhusbruk och kan användas i både i steril miljö i t ex operationssal och i allmänna utrymmen på sjukhus och vårdcentraler. Hållaren har som standard dubbla krokar för att kunna bära två infusionspumpar och klarar tillsammans en maximal belastning av 10kg. När Ronda inte används ska höjden ställas i på lägsta möjliga för att undvika kollision eller tipprisk. Ronda ska inte användas om det finns risk för kollision eller tipprisk vid passage genom dörrar och liknande. 6.3 Höjdinställning Dra ner den orangea handtaget och för ut/in droppställningens rör till önskad höjd. Släpp handtaget och justera eventuellt lite upp/ner för att låsmekanismen ska låsa. Låsmekanismen består av piggar som fäster i hål i det inre röret. För aldrig in hand eller annan kroppsdel i ställningens mekanik när den är i rörelse. Det kan orsaka personskada. 8

9 7. Rengöring och underhåll 7.1 Patientnära ytor Till patientnära ytor räknas hela droppställningen 7.2 Periodisk rengöring Allmän rengöring av droppställningen ska göras efter behov dock minst en gång i månaden. Utsatta delar bör rengöras efter varje användning. Det är dock viktigt att följa sjukhusets/mottagningens rengöringsföreskrifter och rutiner. Rengöringsmedel Detalj Rengöringsmedel Information Stång Metall Plastkåpor Krokar 7.3 Desinficering Mild tvållösning Om starkar skölj efteråt med vatten för att undvika uttorkning och sprickbildning Rengör stativet med desinfektions/bakteriedödande medel enligt tillverkarens anvisningar. Följ sjukhusets/mottagningens protokoll för rengöring av kroppsvätskor från droppställningens yta. Rekommenderad desinficering Detalj Desinfektionsmedel Information Stång Noedischer Dekonta 1-3 % koncentration Metall Plastkåpor Krokar CCOTRADE RW M-sprit Periform eller motsvarande 7.4 Underhåll och service Service 0,5 % koncentration Följ tillverkarens anvisningar Använd lätt fuktad trasa Droppställningen är tillverkad utan speciella krav på serviceintervall. Vid behov av service kontakta Rini eller vår återförsäljare. Periodiskt underhåll En gång i månaden Klämfästen Lossa på spärren och smörj lederna med en droppe olja* * De flesta typer av icke frätande smörjoljor kan användas 9

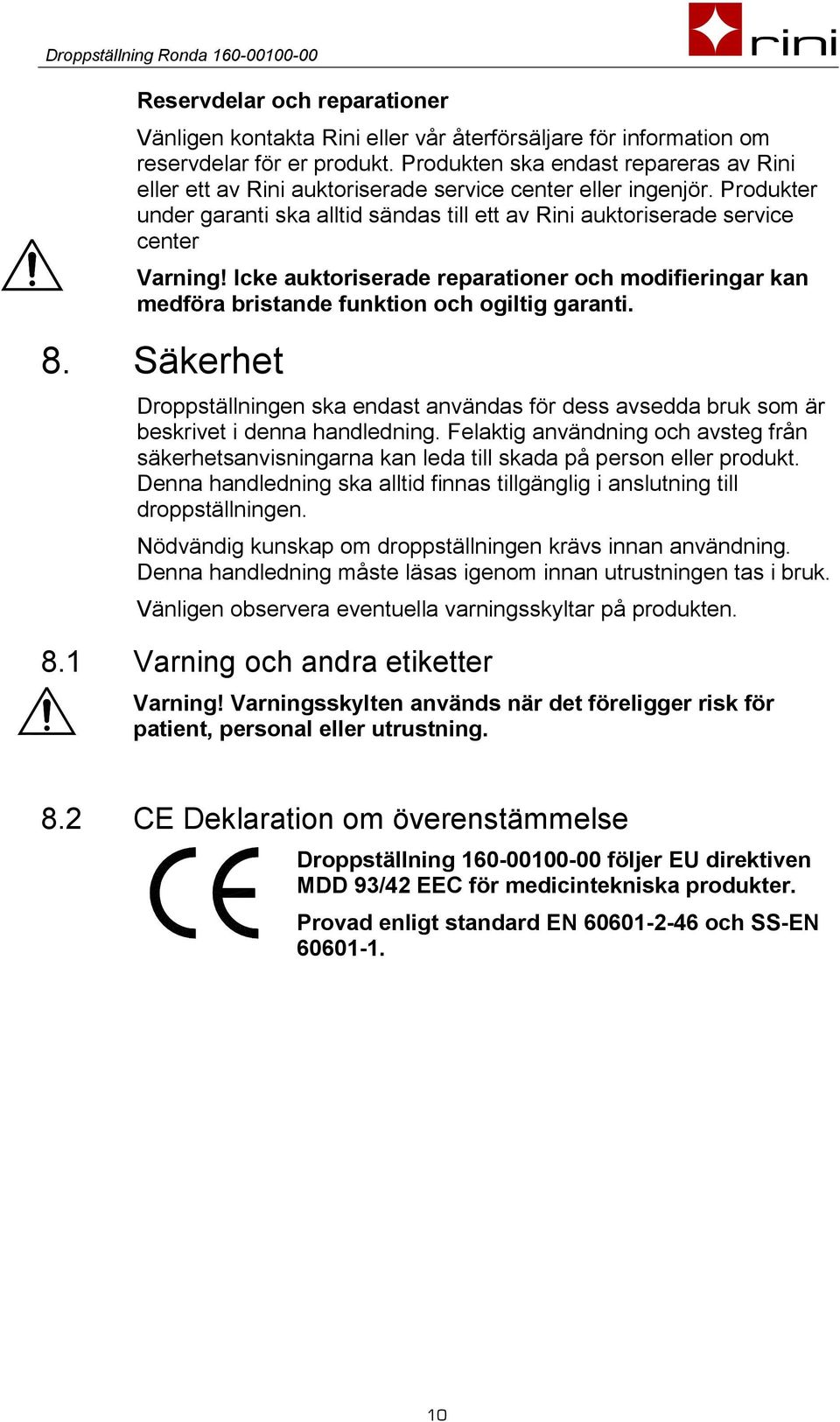

10 Reservdelar och reparationer Vänligen kontakta Rini eller vår återförsäljare för information om reservdelar för er produkt. Produkten ska endast repareras av Rini eller ett av Rini auktoriserade service center eller ingenjör. Produkter under garanti ska alltid sändas till ett av Rini auktoriserade service center Varning! Icke auktoriserade reparationer och modifieringar kan medföra bristande funktion och ogiltig garanti. 8. Säkerhet Droppställningen ska endast användas för dess avsedda bruk som är beskrivet i denna handledning. Felaktig användning och avsteg från säkerhetsanvisningarna kan leda till skada på person eller produkt. Denna handledning ska alltid finnas tillgänglig i anslutning till droppställningen. Nödvändig kunskap om droppställningen krävs innan användning. Denna handledning måste läsas igenom innan utrustningen tas i bruk. Vänligen observera eventuella varningsskyltar på produkten. 8.1 Varning och andra etiketter Varning! Varningsskylten används när det föreligger risk för patient, personal eller utrustning. 8.2 CE Deklaration om överenstämmelse Droppställning följer EU direktiven MDD 93/42 EEC för medicintekniska produkter. Provad enligt standard EN och SS-EN

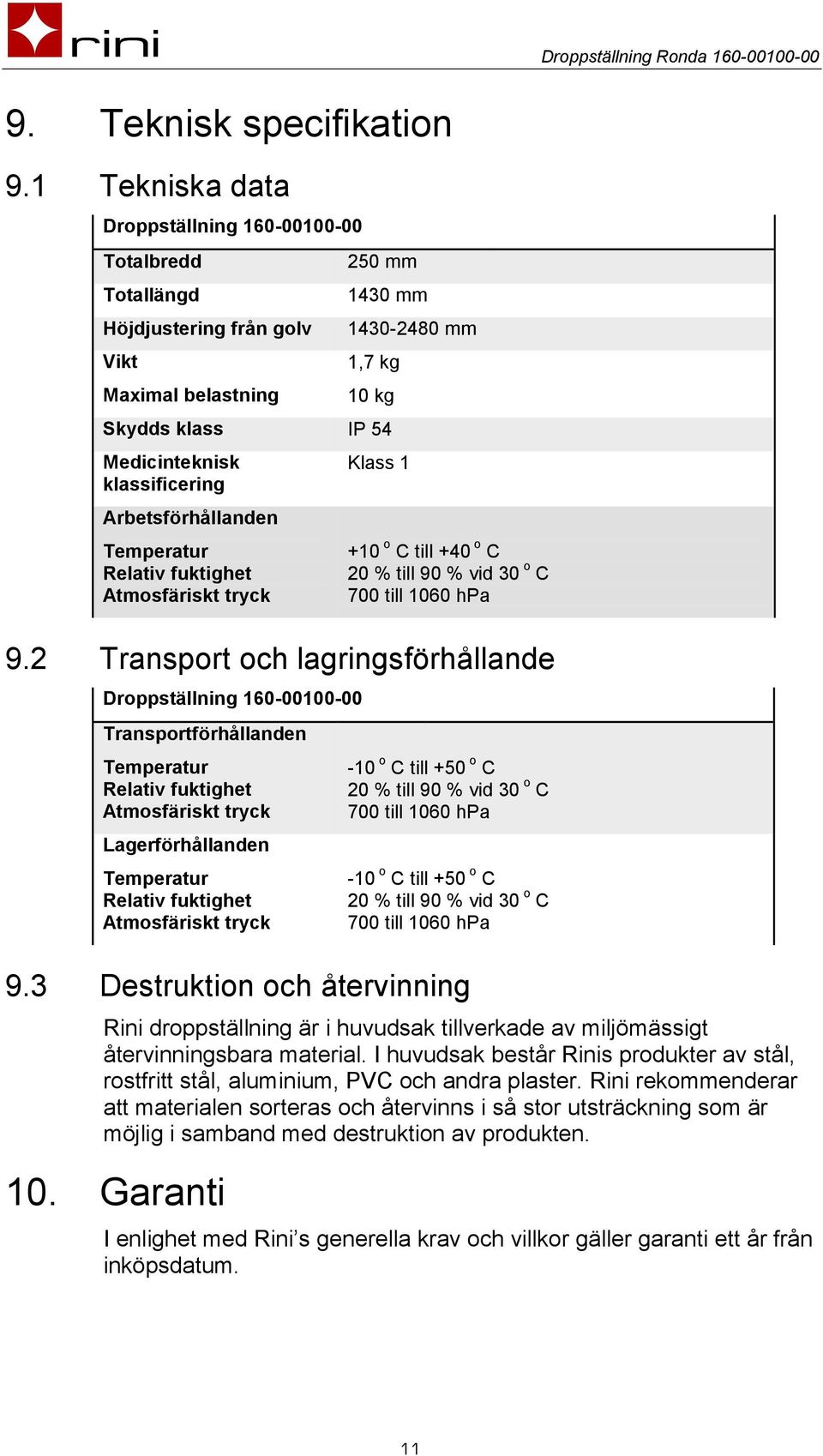

11 9. Teknisk specifikation 9.1 Tekniska data Droppställning Totalbredd Totallängd Höjdjustering från golv Vikt Maximal belastning 250 mm 1430 mm mm 1,7 kg 10 kg Skydds klass IP 54 Medicinteknisk klassificering Arbetsförhållanden Temperatur Relativ fuktighet Atmosfäriskt tryck Klass o C till +40 o C 20 % till 90 % vid 30 o C 700 till 1060 hpa 9.2 Transport och lagringsförhållande Droppställning Transportförhållanden Temperatur Relativ fuktighet Atmosfäriskt tryck Lagerförhållanden Temperatur Relativ fuktighet Atmosfäriskt tryck -10 o C till +50 o C 20 % till 90 % vid 30 o C 700 till 1060 hpa -10 o C till +50 o C 20 % till 90 % vid 30 o C 700 till 1060 hpa 9.3 Destruktion och återvinning Rini droppställning är i huvudsak tillverkade av miljömässigt återvinningsbara material. I huvudsak består Rinis produkter av stål, rostfritt stål, aluminium, PVC och andra plaster. Rini rekommenderar att materialen sorteras och återvinns i så stor utsträckning som är möjlig i samband med destruktion av produkten. 10. Garanti I enlighet med Rini s generella krav och villkor gäller garanti ett år från inköpsdatum. 11

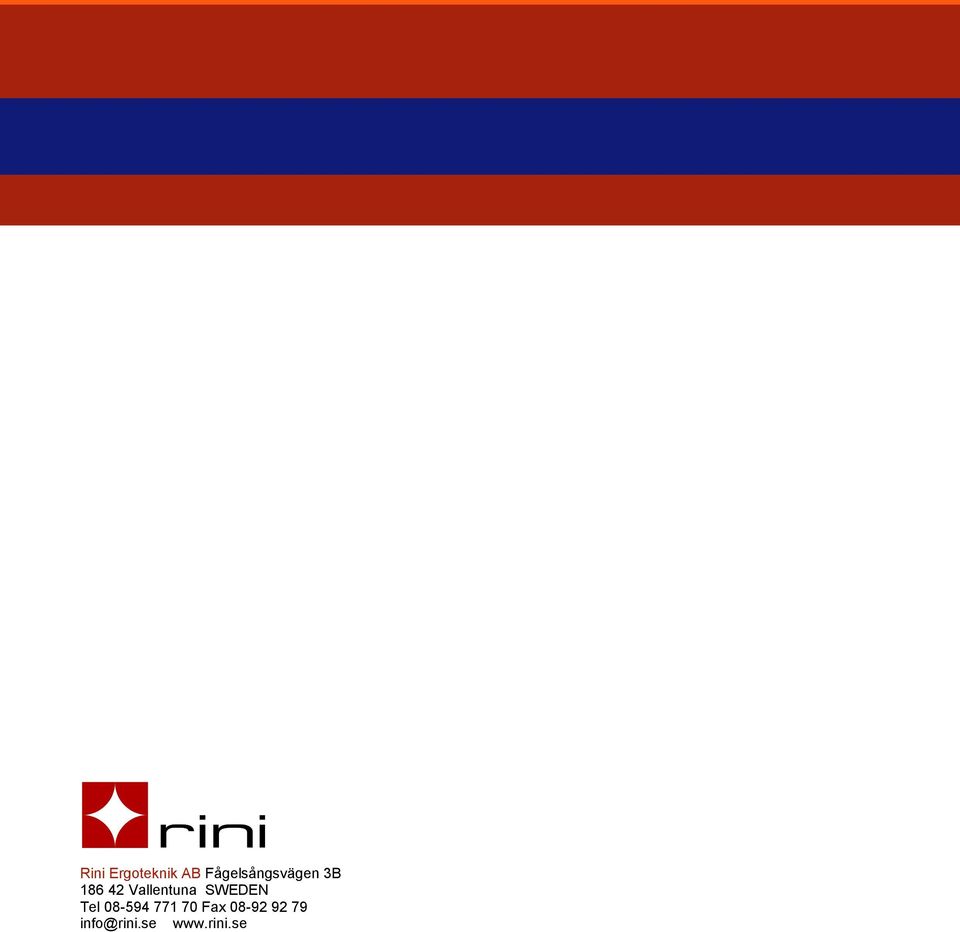

12 Rini Ergoteknik AB Fågelsångsvägen 3B Vallentuna SWEDEN Tel Fax
