Broms Produktkompetens från EUROPART

Transkript

1 Broms Produktkompetens från EUROPART Bromsok Sats skivbromsbelägg Bromsskiva Varningskontakt Bromsback Bromsjusterings arm/ automatisk hävarm Bromsbeläggssats Reparationssats Bromstrumma Verkstadsbehov Verktygsteknik Kemikalier

2 2 Kompetenskampanj Bromsar Skivbromsar Skivbromsar Bromsok Bromssystem SBW 937 med skivbromsbelägg Monteringssida vänster SAF höger SAF Bromsok Utförande för EBS med bronsstyrning Bromssystem D ELSA PHASE, ELSA Monteringsplats Bakaxel Passar till Monteringssida MAN Lion's City (A20/A2/A37), vänster Meritor LRG542 NG (A23), NL (A2) Neoplan Centroliner (N 45XX) MAN Lion's City (A20/A2/A37), NG (A23), NL (A2) Neoplan Centroliner (N 45XX) höger Meritor LRG543 Tillbehör Beskrivning Reparationssats styrningssystem Meritor MCK02 Reparationssats beläggfästbygel Meritor MCK262 Reparationssats tryckstång Meritor ST56 Bromsok Passar till Fälgstorlek 22,5" Typ SK7 SAF-axlar Monteringssida vänster SAF höger SAF Denna bild motsvarar Reparationssats för bromsok Kvalitet BPW 8200 bromsok, cylinderskruv M6 x,5 x , lagerstång 7/26/37 x 23, cylinderskruv M6 x,5 x , lagerstång 7/26/36 x 70, 2 ringar 38/48 x 5, 2 slutbleck, 2 bromsbelägg Textar, spännfjäder, beläggfästbygel, bult 8/0/4 x 75, bricka 0,5, säkring Bromssystem TSB BPW TSB BPW TSB BPW TSB BPW Tillbehör Beskrivning Reparationssats för BPW bromsok-lagerstänger Reparationssats BPW för bromsok-tätning lagerstänger Reparationssats för bromsok-tryckstycke BPW

3 Skivbromsar Kompetenskampanj Bromsar 3 Denna bild motsvarar Bromsok Utförande standardiserad Fäste axial Lagerutförande med stålkåpa Hjulstorlek 22,5" utan bromshållare och belägg Passar till Typ Scania G, P, R, T, Serie 4 SN7264RC Knorr K040953K50 Scania K24/360/380 Scania G, P, R, T, Serie 4 Scania K24/360/380 SN7274RC Knorr K040954K50 Tillbehör Beskrivning Justeringskåpa-sats Knorr K Styrtätningssats Knorr K03844K50 Tryckstyke Knorr K00603 Denna bild motsvarar Bromsok Utförande standardiserad Fäste radial Monteringsplats Bakaxel Monteringssida fordonsberoende Hjulstorlek 22,5" Vinkel bromscylinderaxel till fordonsaxel 93 utan bromssköld och belägg Passar till Typ Mercedes-Benz Citaro I/II/C2 (O 530) Setra S 45 NF Solaris Urbino III SB745RC Knorr K Mercedes-Benz Citaro I/II/C2 (O 530) Setra S 45 NF Solaris Urbino III SB746RC Knorr K Denna bild motsvarar Bromsok Utförande Monteringsplats Monteringssida standardiserad Fram-/Bakaxel fordonsberoende Passar till Typ Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego, Econic SN72RC Knorr K Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo II, Travego I/II (O 580) Setra S 35/39 NF, S 35 UL, S 4/45 HD, S 45/46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Temsa Safari HD Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego, Econic Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo II, Travego I/II (O 580) Setra S 35/39 NF, S 35 UL, S 4/45 HD, S 45/46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Temsa Avenue LF, Safari HD SN720RC Knorr K

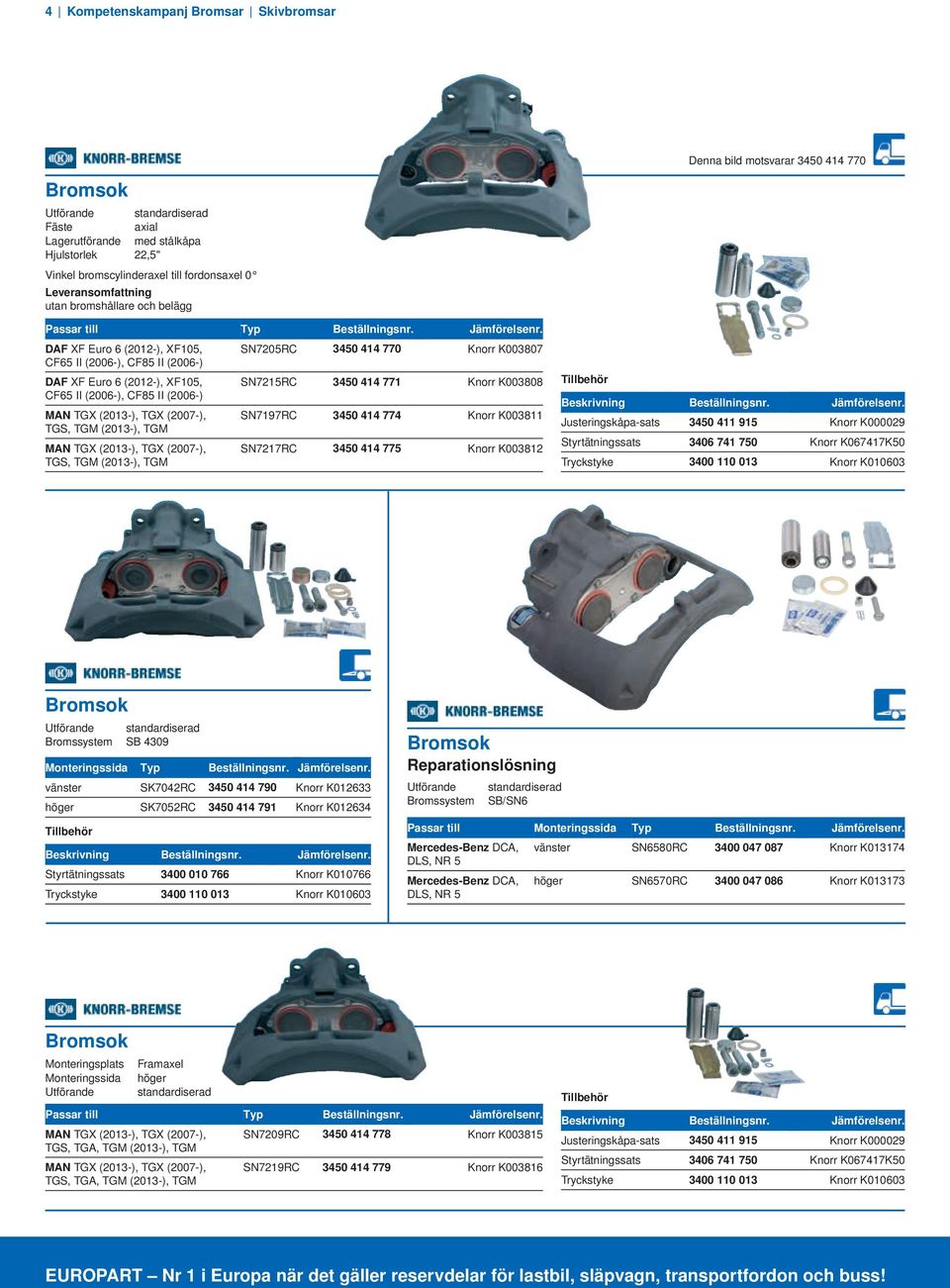

4 4 Kompetenskampanj Bromsar Skivbromsar Denna bild motsvarar Bromsok Utförande standardiserad Fäste axial Lagerutförande med stålkåpa Hjulstorlek 22,5" Vinkel bromscylinderaxel till fordonsaxel 0 utan bromshållare och belägg Passar till Typ DAF XF Euro 6 (202-), XF05, SN7205RC Knorr K CF65 II (2006-), CF85 II (2006-) DAF XF Euro 6 (202-), XF05, SN725RC Knorr K CF65 II (2006-), CF85 II (2006-) MAN TGX (203-), TGX (2007-), SN797RC Knorr K0038 TGS, TGM (203-), TGM MAN TGX (203-), TGX (2007-), TGS, TGM (203-), TGM SN727RC Knorr K00382 Tillbehör Beskrivning Justeringskåpa-sats Knorr K Styrtätningssats Knorr K06747K50 Tryckstyke Knorr K00603 Bromsok Utförande standardiserad Bromssystem SB 4309 Monteringssida Typ vänster SK7042RC Knorr K02633 höger SK7052RC Knorr K02634 Bromsok Reparationslösning Utförande Bromssystem standardiserad SB/SN6 Tillbehör Passar till Monteringssida Typ Beskrivning Mercedes-Benz DCA, vänster SN6580RC Knorr K0374 DLS, NR 5 Styrtätningssats Knorr K00766 Mercedes-Benz DCA, höger SN6570RC Knorr K0373 Tryckstyke Knorr K00603 DLS, NR 5 Bromsok Monteringsplats Monteringssida Utförande Framaxel höger standardiserad Passar till Typ MAN TGX (203-), TGX (2007-), SN7209RC Knorr K00385 TGS, TGA, TGM (203-), TGM MAN TGX (203-), TGX (2007-), TGS, TGA, TGM (203-), TGM SN729RC Knorr K00386 Tillbehör Beskrivning Justeringskåpa-sats Knorr K Styrtätningssats Knorr K06747K50 Tryckstyke Knorr K00603

5 Skivbromsar Kompetenskampanj Bromsar 5 Bromsok Typ SM7002RC Knorr K052390K50 SM702RC Knorr K05239K50 Tillbehör Beskrivning Justeringskåpa-sats Knorr K Tryckstyke Knorr K046523K50 Styrtätningssats Knorr K0095 Sats skivbromsbelägg Passar till WVA-nr Bromssystem Beläggtjocklek DAF XF Euro 6 (202-), XF05, XF95, 95XF, CF Euro 6 (203-), CF85, 85CF, CF75, CF65, LF , SB/SN 7 30,00 mm Iveco Stralis I/II, EuroCargo I/II, EuroTech, EuroTrakker, Trakker MAN TGX (203-), TGX (2007-), TGS, TGA, TGM (203-), TGM Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III, Atego I/II Scania 94, 4, 24, 44, 64 Irisbus Eurorider MAN Lion's Coach (R07/R08/R09) Mercedes-Benz Intouro II, Tourismo I/II (O 350), Travego II Neoplan Cityliner (N 2XX), Skyliner (N 22/20-), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Scania OmniCity 29059, 29087, 2908, 2920 Setra S 328 DT, S 35 GT, S 35/37/39 GT-HD, S 35/39 NF, S 33/35/39 UL, S 35/39 UL-GT, SG 32 UL, S 4/45 HD, S 45/47 HDH, S 43 DT Solaris Urbino Temsa Safari HD VDL Bova Futura, Bova Lexio, Bova Magiq Renault Magnum II/III, Premium II 2974 ² ELSA ,00 mm Volvo FH II (2002-), FE I (2006-) Volvo B5LH, B7R, B9L, B9R, B9TL, B3R Iveco EuroCargo I/II, EuroFire MAN TGX, TGS, TGA, TGM SB ,00 mm Mercedes-Benz Axor, New Atego (203-), Atego I/II MAN TGL (2008-), TGL Mercedes-Benz New Atego (203-), Atego I/II 2983 SB/SN 5 27,00 mm MAN TGA Renault Magnum I, Premium I Fast Scoler II Euro 3 Heuliez GX 27, 327, 427 Irisbus Agora, Arès, Arway, Arway LE, Citelis, Citelis CNG, Crossway LE, Evadys, Iliade, Magelys, Récréo II MAN Lion's Classic Ü (A72) Neoplan Centroliner (N 45XX) 293 D ELSA 2 30,00 mm Volvo FH II (2002-), FH2, FH6, FM9, FM2, FL, FL6 Volvo B7R, B9L, B9R, B9TL, B2B, B2R MAN TGA, F2000, F90 Renault Magnum I/II, Premium I, R (Major), G (Manager) Fast Scoler III, Starter, Syter Irisbus Agora, Arès, Iliade MAN Lion's City (A20/A2/A37), Lion's Star (R02/R03), NG (A/A23), NL (A0/A5/A2), NÜ (A20) Mercedes-Benz Tourismo I (O 350), O 404 Neoplan Centroliner (N 45XX), Tourliner (N 226), Trendliner (N 356) Setra S 35/39 NF Temsa Safari Renault Midlum II Volvo FH, FL II (2006-). FE I (2006-) med tillbehör ²utan tillbehör 2925, , 293, , Denna bild motsvarar D DUCO 29,00 mm D ELSA 28,00 mm ELSA ,20 mm

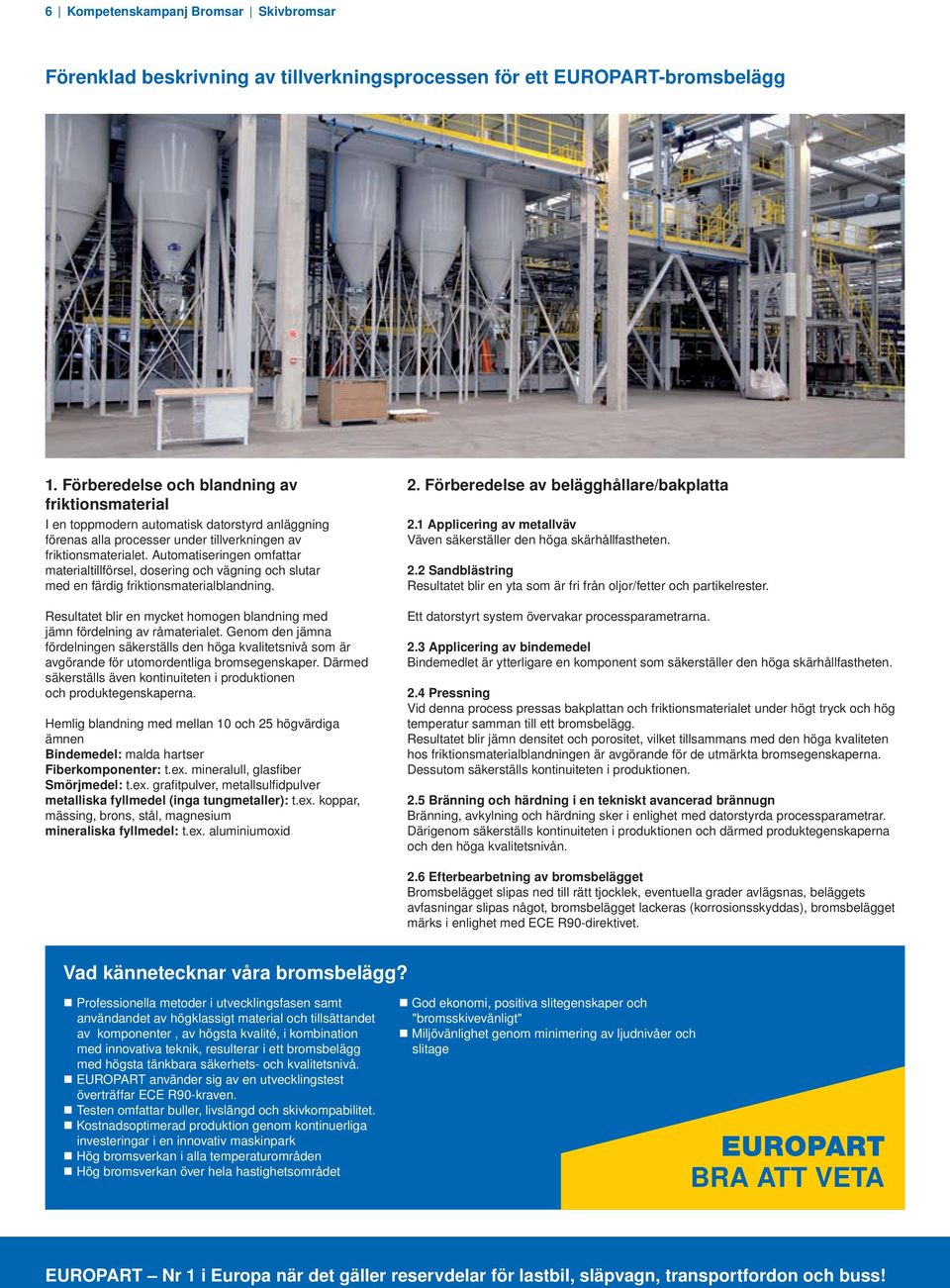

6 6 Kompetenskampanj Bromsar Skivbromsar Förenklad beskrivning av tillverkningsprocessen för ett EUROPART-bromsbelägg. Förberedelse och blandning av friktionsmaterial I en toppmodern automatisk datorstyrd anläggning förenas alla processer under tillverkningen av friktionsmaterialet. Automatiseringen omfattar materialtillförsel, dosering och vägning och slutar med en färdig friktionsmaterialblandning. Resultatet blir en mycket homogen blandning med jämn fördelning av råmaterialet. Genom den jämna fördelningen säkerställs den höga kvalitetsnivå som är avgörande för utomordentliga bromsegenskaper. Därmed säkerställs även kontinuiteten i produktionen och produktegenskaperna. Hemlig blandning med mellan 0 och 25 högvärdiga ämnen Bindemedel: malda hartser Fiberkomponenter: t.ex. mineralull, glasfiber Smörjmedel: t.ex. grafitpulver, metallsulfidpulver metalliska fyllmedel (inga tungmetaller): t.ex. koppar, mässing, brons, stål, magnesium mineraliska fyllmedel: t.ex. aluminiumoxid 2. Förberedelse av belägghållare/bakplatta 2. Applicering av metallväv Väven säkerställer den höga skärhållfastheten. 2.2 Sandblästring Resultatet blir en yta som är fri från oljor/fetter och partikelrester. Ett datorstyrt system övervakar processparametrarna. 2.3 Applicering av bindemedel Bindemedlet är ytterligare en komponent som säkerställer den höga skärhållfastheten. 2.4 Pressning Vid denna process pressas bakplattan och friktionsmaterialet under högt tryck och hög temperatur samman till ett bromsbelägg. Resultatet blir jämn densitet och porositet, vilket tillsammans med den höga kvaliteten hos friktionsmaterialblandningen är avgörande för de utmärkta bromsegenskaperna. Dessutom säkerställs kontinuiteten i produktionen. 2.5 Bränning och härdning i en tekniskt avancerad brännugn Bränning, avkylning och härdning sker i enlighet med datorstyrda processparametrar. Därigenom säkerställs kontinuiteten i produktionen och därmed produktegenskaperna och den höga kvalitetsnivån. 2.6 Efterbearbetning av bromsbelägget Bromsbelägget slipas ned till rätt tjocklek, eventuella grader avlägsnas, beläggets avfasningar slipas något, bromsbelägget lackeras (korrosionsskyddas), bromsbelägget märks i enlighet med ECE R90-direktivet. Vad kännetecknar våra bromsbelägg? Professionella metoder i utvecklingsfasen samt användandet av högklassigt material och tillsättandet av komponenter, av högsta kvalité, i kombination med innovativa teknik, resulterar i ett bromsbelägg med högsta tänkbara säkerhets- och kvalitetsnivå. EUROPART använder sig av en utvecklingstest överträffar ECE R90-kraven. Testen omfattar buller, livslängd och skivkompabilitet. Kostnadsoptimerad produktion genom kontinuerliga investeringar i en innovativ maskinpark Hög bromsverkan i alla temperaturområden Hög bromsverkan över hela hastighetsområdet God ekonomi, positiva slitegenskaper och "bromsskivevänligt" Miljövänlighet genom minimering av ljudnivåer och slitage EUROPART Bra att veta

7 Skivbromsar Kompetenskampanj Bromsar 7 Sats skivbromsbelägg med tillbehör Denna bild motsvarar Passar till WVA-nr Bromssystem Beläggtjocklek SAF SKRZ, SKRB, SKRLB, SKRS 2958 SK7 30,00 mm SAF Meritor LM, TA, TAC 2925, D DUCO 29,00 mm Meritor MDP5057 SAF SKRZ, SKRB, SKRLB, SKRS 2962 PERROT-WABCO PAN 22 3,00 mm SAF Sats skivbromsbelägg med tillbehör Passar till WVA-nr Kvalitet Beläggtjocklek Iveco Stralis I/II AS, EuroCargo II MAN TGX (203-), TGS, TGA Beral ,00 mm Beral Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I/II/III, Accelo, Antos, Econic, Unimog U5000 Irisbus Arés MAN Lion's Coach (R09), NÜ (A20) Mercedes-Benz Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Setra S 45 HD, S 45/46/47 HDH, S 43 DT, S 45/46 GT, S 45/46/47 GT-HD VDL Berkhof Ambassador MAN TGL 2983 Beral ,00 mm Beral Mercedes-Benz New Atego (203-), Atego I Mercedes-Benz Travego (O 580) Mercedes-Benz New Actros (202-), Arocs, Antos, Axor III Beral ,00 mm Beral Mercedes-Benz New Actros (202-), Arocs, Antos, Axor III Beral ,00 mm Beral Iveco EuroCargo II Mercedes-Benz New Atego (203-), Atego I/II Mercedes-Benz Tourino (O 50) 2997 Beral ,00 mm Beral Renault Magnum, Premium II Volvo FH II (2002-), FE I (2006-) Volvo B5LH, B7R, B9L, B9R, B9TL, B3R 2974, 2928, 2929, Denna bild motsvarar Beral ,00 mm Beral Sats skivbromsbelägg med tillbehör Denna bild motsvarar Passar till WVA-nr Kvalitet Beläggtjocklek BPW ECO MAX SB/SN6, ECO PLUS SB/SN6, SKH SB/SN Beral ,00 mm Beral BPW ECO PLUS SB/SN7, SH SB/SN Beral ,00 mm Beral BPW ECO PLUS SK Beral ,00 mm Beral Gigant Protec DH Beral ,00 mm Beral Mercedes-Benz DCA, DLS, TE, TL, TZ Beral ,00 mm Beral Mercedes-Benz NR Beral ,00 mm Beral SAF SK SKRZ, SKRB, SKRLB, SKRS, SKRZ Mercedes-Benz DLS 2958 Beral ,00 mm Beral

8 8 Kompetenskampanj Bromsar Skivbromsar Sats skivbromsbelägg med tillbehör Passar till WVA-nr Kvalitet Bromssystem Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, Econic Jurid SB7.../SN Knorr K04677K50 Mercedes-Benz Citaro (O 530), Intouro II, Travego I/II (O 580), Tourismo I/II (O 350) Temsa Safari HD VDL Futura FHD 0-5, FLD 2/5 Irisbus Eurorider T7400 SB7/SN Knorr K047865K50 Mercedes-Benz Citaro I/II/C2 (O 530), Cito (O 520), Conecto I (O 345), Integro II (O 550), Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Setra S 35 UL, S 4/45 HD, S 46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Mercedes-Benz New Actros (202-), Arocs, Antos, Axor II/III Jurid SM Knorr K03547K50 Mercedes-Benz New Actros (202-), Arocs, Antos, Axor II/III Jurid SL Knorr K035472K50 förberedda för slitagevarning Denna bild motsvarar Sats skivbromsbelägg med tillbehör Denna bild motsvarar Passar till WVA-nr Utförande BPW SKHBF ECO Plus med tillbehör Knorr K060273K50 BPW SHSF, SHSFA, SHSM, SHSMA, SHZ, SHZF, SHZM, SHZMA 297 utan slitageindikering, Knorr K047K50 SHSF 900 ECO Plus 2 med monteringsmaterial BPW SHSF 900 ECO Plus 2967, med tillbehör Knorr K0470K50

9 Skivbromsar Kompetenskampanj Bromsar 9 Sats skivbromsbelägg Passar till WVA-nr Beläggtjocklek MAN TGX (203-), TGX (2007-), TGS MAN Lion's Coach (R09) Bromssystem Denna bild motsvarar ,5 mm MAXX WABCO MAN M2000L, L ,00 mm PAN WABCO Sats skivbromsbelägg med tillbehör Denna bild motsvarar WVA-nr Bromssystem 2959 PAN 9- plus 2962 PAN 22/22- Beläggtjocklek 29,80 mm WABCO VT 3,85 mm WABCO Sats skivbromsbelägg Utförande förberedda för slitagevarning Denna bild motsvarar Passar till WVA-nr Kvalitet Beläggtjocklek Iveco Stralis I/II, EuroCargo I/II, EuroTech, EuroTrakker, Trakker MAN TGX, TGS, TGA Textar T350 30,00 mm Textar Mercedes-Benz Actros Actros I/MP2/MP3, Axor I/II, Atego I/II, Econic Renault Magnum II, Premium II Volvo FH II (2002-), FE I (2006-) 2974 Textar T ,20 mm Textar Renault Midlum Volvo FH II (2002-), FE I (2006-) 2973 Textar T ,20 mm Textar DAF XF Euro 6 (202-), XF05, CF Euro 6 (203-), CF65 II (2006-), CF85 II (2006-) MAN Lion's City (A22/A23/A26/A35/A39/A66) Mercedes-Benz Intouro II, Tourismo II, Travego II Neoplan Centroliner (N 44XX/N 45XX), Cityliner (N 2XX), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Setra S 4/45 HD, S 45/46/47 HDH, S 43 DT, S 45/46 GT, S 45/46/47 GT-HD, S 45/46 NF, S 42/45/46/47/49 UL Solaris Urbino III, Vacanza VDL Berkhof Ambassador, Bova Futura, Bova Lexio, Bova Magiq, Bova Synergy 29202, 29253, Textar T ,00 mm Textar Sats skivbromsbelägg Beläggtjocklek 30,00 mm Kvalitet BPW T3030 med tillbehör Denna bild motsvarar Passar till WVA-nr Bromssystem BPW SKHBF ECO Plus SB 3745T BPW BPW SHSF 900 ECO Plus 2967 SB/SN BPW BPW SHSF, SHSFA, SHSM, SHSMA, SHZ, SHZF, SHZM, SHZMA SHSF 900 ECO Plus SB 4309T BPW förberedda för slitagevarning

10 0 Kompetenskampanj Bromsar Skivbromsar Sats skivbromsbelägg Reparationssats för en axel Kvalitet BPW pluggar 24 x 9, 4 slutbleck, 4 bromsbelägg Textar, 2 spännfjädrar, 2 bultar 8/0/4 x 64,5/75, 2 brickor 0,5, 2 säkringar WVA-nr Bromssystem TSB BPW TSB BPW Sats skivbromsbelägg Bromssystem ELSA 225 Beläggtjocklek 29,00 mm WVA-nr 292, Meritor MDP57 Sats skivbromsbelägg med tillbehör Denna bild motsvarar Passar till WVA-nr Bromssystem Beläggtjocklek SAF B9-22K0, BI9-22K0, SKRB9022K SK 7 30,00 mm SAF SAF 2995 SBS ,00 mm SAF SAF SKRB 909, SKRS 909/09, SKRZ 909/ PAN 9-30,00 mm SAF SAF SK RB 9022 W SK RB 9022 WI Integral 2962 PAN 22-3,00 mm SAF SK RS 9022/222 W SK RZ 9022/222 W 9022/222 W Brake SBW PAN 22- BI9-22W SAF SKRB 909, SKRLB , 2997 SN 6 30,00 mm SAF SAF SKRB 9022, SKRLB , 29087, 2908, 2979 SN 7 30,00 mm SAF Sats skivbromsbelägg Bromssystem PAN9- Passar till WVA-nr Valx RMOX090/RMSX Valx

11 Det ställs krav. Kvalitet övertygar. EUROPARTs eget märke: starka produkter, orientering mot tillverkarstandard Toppkvalitet som annars bara förknippas med premiummärken till fördelaktiga villkor: Med produkter under eget märke erbjuder EUROPART ett prismässigt attraktivt alternativ. Fordonsdelar som bromsskivor, belägg, batterier och filter, eller verkstadsartiklar som kemiska produkter, oljor och verktyg: I vårt ständigt växande och tekniskt avancerade egenmärkes- sortiment med över 6500 artiklar erbjuds passande lösningar för alla tänkbara krav och kundönskemål. Det noggrannt utvalda sortimentet betonar våra höga anspråk. Högkvalitativa produkter, beprövade under extrema förhållanden och med orientering mot tillverkarstandard. Det kan du lita på alltid.

12 2 Kompetenskampanj Bromsar Skivbromsar Denna bild motsvarar Bromsskiva Utförande invändigt ventilerad Passar till Hålcirkel- Tjocklek Höjd Mercedes-Benz New Actros (202-), Actros I/MP2/MP3, Arocs, Antos, Axor I/II/III, 2 mm 45 mm 32,5 mm Mercedes-Benz Atego I/II/III, Econic Mercedes-Benz Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Mercedes-Benz Setra S 35 GT, S 35/37/39 GT-HD, S 35/39 NF, S 33/35/37 UL, S 35/39 UL-GT, SG 32 UL, S 4/45 HD, S 46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III MAN TGX (203-), TGX (2007-), TGS (203-), TGS, TGA, TGM (203-), TGM, 68 mm 45 mm 30 mm MAN F2000, M2000 MAN Lion's City (A20/A2/A23/A37/A47/A78), Lion's Classic Ü (A72), Lion's Coach (R07/R08/R09), Lion's Regio (R2/R3), Lion's Star (R02/R03), NG (A23), NL (A2), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 2XX), Skyliner (N 22), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Temsa Safari Van Hool A320/330, T900 Scania R, G, P, 94, 4, 24, 44, mm 45 mm 3 mm Scania Scania K94/4/24/250/270/30/360/380/400/440, L94, OmniCity Mercedes-Benz New Actros (202-), Actros I/MP2/MP3, Axor II/III, Atego I/II/III, 68 mm 45 mm 43,5 mm Mercedes-Benz Econic Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo II, Travego II Setra S 45 HD, S 47 HDH, S 43 DT, S 45/46/47/49 GT-HD, S 45 NF, S 45/46/47/49 UL, S 59 HD, S 56 HDH, S 55 MD MAN TGX (203-), TGX (2007-), TGS (203-), TGS, TGA, TGM (203-), TGM 235 mm 45 mm 35 mm MAN Fast Scoler III, Syter (Euro 4) MAN Lion's City (A20/A2/A37/A78), Lion's Classic Ü (A72), Lion's Coach (R07/ R08/R09), Lion's Regio (R2/R3), NG (A23), NL (A2), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 2XX), Skyliner (20-), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Temsa Safari Van Hool A320 Mercedes-Benz New Atego (203-), Atego I/II 20 mm 34 mm 02,5 mm Mercedes-Benz Iveco Stralis I/II, EuroCargo II 45 mm 38,5 mm Iveco Irisbus Crossway Mercedes-Benz New Atego (203-), Atego I/II/III 77 mm 34 mm mm Mercedes-Benz Mercedes-Benz Mercedes-Benz New Atego (203-), Atego I/II/III 38 mm 45 mm 34 mm Mercedes-Benz Mercedes-Benz Tourino (O 50) MAN TGL (2008-), TGL, L mm 34 mm 93 mm MAN Temsa Opalin Irisbus Eurorider MAN Lion's City (A20/A23/A37/A47) Mercedes-Benz Citaro (O 530), Cito (O 520) Neoplan Jetliner, Skyliner (N 22) Scania OmniCity Setra S 35/39 NF Solaris Urbino III Temsa Avenue LF, Safari HD, Tourmalin VDL Citea, Bova Futura 235 mm 45 mm 3 mm Mercedes-Benz

13 Skivbromsar Kompetenskampanj Bromsar 3 Bromsskiva Utförande invändigt ventilerad Tjocklek 45 mm Denna bild motsvarar Passar till Hålcirkel- Höjd BPW SHSF, SHSM, SHSF, SHSFA, SHSMA, SHZ, SHZF, SHZM ECO-MAXX/ECO Plus 335 mm 59,5 mm BPW Schmitz Cargobull 290 mm 68,5 mm Schmitz SAF SKRB 9022 H/K 68 mm 30 mm SAF SAF SAF SAF SKRB 909 K/W 68 mm 39,5 mm SAF BPW SKH, SKHB, SKHBF, SKHBFHLL, SKHBM, SKHBMHLL, SKHSF, SKHSFA, SKHSFHLL, 335 mm 59,5 mm BPW SKHSM, SKHSMA, SKHSMAHLL, SKHZF, SKHZM, SKHZMA ECO-MAXX, ECO Plus Meritor TA/TC Duco 250 mm 50 mm Meritor MBR9004 Mercedes-Benz NR 5 2 mm 32,5 mm Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz DLS, NR 5 20 mm 38,5 mm Mercedes-Benz BPW SKH, SKHBF, SKHBFHLL, SKHBM, SKHSF, SKHSFHLL, SKHSM, SKHZF, 275 mm 59,5 mm BPW SKHZM ECO-MAXX/ECO Plus BPW SHSF, SHSFA, SHSM, SHZF, SHZM ECO-MAXX, ECO Plus 335 mm 69,5 mm BPW Mercedes-Benz DCA, TE4/TZ4 238 mm 32 mm Mercedes-Benz BPW SKH, SKHB, SKHBF, SKHBFHLL, SKHBM, SKHBMHLL, SKHSF, SKHSFA, SKHSFHLL, 275 mm 59,5 mm BPW SKHSM, SKHSMA, SKHSMAHLL, SKHSMHLL, SKHZF, SKHZM, SKHZMA ECO-MAXX/ECO Plus SAF SKRZ 9022/222 K, SKRB 9022 K, SKRS 9022/222 K 335 mm 60 mm SAF SMB O-A2020/A2040/A2095/A230 D mm 55 mm Gigant M Bromsskiva Tjocklek 45 mm Denna bild motsvarar Passar till Ytter- Höjd DAF XF Euro 6 (202-), XF05, CF Euro 6 (203-), CF85, CF mm 45 mm Knorr K034248K50 MAN Lion's City (A20/A23/A37/A47) Mercedes-Benz Citaro (O 530), Cito (O 520) 430 mm 3 mm ² Knorr II Neoplan Jetliner, Skyliner (N 22) Scania OmniCity Setra S 35/39 NF Solaris Urbino III Temsa Avenue LF, Safari HD, Tourmalin VDL Bova Futura Mercedes-Benz Actros I/MP2/MP3, New Actros (202-), Axor I/II, Atego I/II/III, Econic 430 mm 32,5 mm ² Knorr K Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Setra S 35 GT, S 35/37/39 GT-HD, S 35/39 NF, S 33/35/37 UL, S 35/39 UL-GT, SG 32 UL, S 4/45 HD, S 46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Scania Serie 4, G/P/R/T 430 mm 3 mm ² Knorr K00080 med tillbehör ²invändigt ventilerad

14 4 Kompetenskampanj Bromsar Skivbromsar Denna bild motsvarar Bromsskiva Utförande Tjocklek Höjd invändigt ventilerad 45 mm 59,5 mm Passar till Ytter- BPW SHBF ECO Plus 430 mm BPW SHSF 900 ECO Plus SHSF 900 ECO Plus 2 BPW SB mm BPW SKHBF ECO Plus 2 BPW SKHSMA, SKHSMAHLL, SKHZF, SKHZM ECO-MAXX/ECO Plus 377 mm BPW BPW SKH, SKHB, SKHBF, SKHBFHLL, SKHBM, SKHBMHLL, SKHSF, SKHSFA, SKHSFHLL, SKHSM, SKHSMA, 377 mm BPW SKHSMAHLL, SKHZF, SKHZM, SKHZMA ECO-MAXX, ECO Plus BPW SKH, SKHBF, SKHBFHLL, SKHBM, SKHSF, SKHSFHLL, SKHSM, SKHZF, SKHZM ECO-MAXX/ECO Plus 377 mm BPW Bromsskiva Tjocklek 45 mm (Exempel) Bromsskiva Passar till LZ Kögel Meritor MBR9020 Passar till Ytter- Höjd SAF BI9-22K0, BI9-22W 430 mm 48 mm SAF SAF 377 mm 57,5 mm SAF SAF SKRB9022K 430 mm 30 mm SAF SKRB9022K03 SAF B9-22K0 430 mm 3,5 mm SAF

15 Skivbromsar Kompetenskampanj Bromsar 5 Denna bild motsvarar Varningskontakt för skivbromsar Passar till WVA-nr Längd Iveco EuroCargo I/II, 29065, mm Iveco EuroFire Iveco EuroCargo II, 2922, mm Iveco EuroFire Daily, 05/999- Daily, 05/2006- Renault Magnum II/III, Premium II, Midlum II 2974, mm Renault Varningskontakt Denna bild motsvarar WVA-nr Bromssystem Längd 29093, Knorr SB6 750 mm SAF Z , 2908 Knorr SB7 365 mm SAF Z Denna bild motsvarar Varningskontakt för skivbromsar Passar till WVA-nr Längd Irisbus Eurorider 2908, mm Iveco Scania K4/24/360/380, L94 MAN Lion's City (A20/A22/A23/A26/A35/A39/A66), Lion's Coach, 29055, mm MAN Lion's Star, EL (A2), NG (A23), NL (A2) MAN Lion's Coach (R07/R08), Lion's Comfort (RN33/RN353), 29093, mm MAN Lion's Star (R02/R03), EL (A2), NG (A), NL (A0/A5) Mercedes-Benz Integro II (O 550), O 404, Tourismo I (O 350) Neoplan Centroliner (N 44XX), Cityliner (N 26/N 6), Euroliner (N 336/338), Jetliner (N 2XX), Skyliner (N 22), Spaceliner (N 7), Starliner (N 528/N 56), Tourliner (N 226), Transliner (N 34/36), Trendliner (N 356) Mercedes-Benz Neoplan

16 6 Kompetenskampanj Bromsar Skivbromsar Teknisk information Typiska fel för bromsskivor och -belägg Det är viktigt att regelbundet kontrollera bromssystemet. Om bromsskivorna måste bytas, måste av säkerhetsskäl, även bromsbeläggen bytas ut. Byten måste alltid utföras växelvis. Bromsskiva med repig yta Onormalt slitage på bromsskivor och bromsbelägg Orsak: Bromsbelägg med för grovt friktionsmaterial för den aktuella bromsskivan eller nya bromsbelägg monterade på kraftigt slitna bromsskivor. Konsekvenser: Minskad bromseffekt och ev. ensidig bromsverkan på den berörda axeln. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsskivans skick och minimitjocklek. Byt vid behov bromsskivan. n Kontrollera kvaliteten hos reservdelar som används. Orsak: Friktionsmaterialet ev. förorenat av sand, lera eller jord; bromsoksmekanismen går inte tillbaka ordentligt. Konsekvenser: Onormalt slitage på ett eller flera bromsbelägg, vilket kan leda till skador om inte bromsbeläggen har någon slitageindikering. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsskivans skick och minimitjocklek. n Byt vid behov båda bromsskivorna på axeln. Förorenat friktionsmaterial på bromsbelägget Utstående metallpunkter i friktionsmaterialet Orsak: Föroreningar med oljehaltiga substanser eller lösningsmedel. Konsekvenser: Minskad bromseffekt och ev. obalans vid inbromsning. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsskivorna på axeln. n Kontrollera om det förekommer vätskeläckage i naven eller andra närliggande delar. Orsak: Höga temperaturer mellan bromsbackar och -skivor i fuktigt tillstånd. Konsekvenser: Slitage på berörd bromsskiva med typiskt skavande metalliskt missljud vid inbromsning. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsskivans skick och minimitjocklek. n Byt vid behov båda bromsskivorna på axeln. med vänligt stöd från Federal Mogul

17 Skivbromsar Kompetenskampanj Bromsar 7 Ojämnt slitage på bromsbeläggen på axeln Glaserade bromsbelägg Orsak: Ett av bromsoken på axeln går inte tillbaka som det ska. Konsekvenser: Om den berörda axeln är styraxeln kan detta fel medföra instabilitet i körningen när bromspedalen släpps upp. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsokets funktion (spel). n Kontrollera bromsskivans skick och minimitjocklek. n Byt vid behov båda bromsskivorna på axeln. Orsak: Mycket låg kraftverkan på bromsarna, t.ex. vid inbromsning vid låg hastighet och med lågt ansättningstryck. Konsekvenser: Minskad bromseffekt och typiskt missljud (gnissel) vid inbromsning. Åtgärd: n Om glaseringen inte är alltför kraftig kan man försöka återställa ytan genom att ansätta bromsarna med måttlig eller hög kraft några gånger, eller i annat fall byta bromsbeläggen. n Kontrollera bromsskivans skick och minimitjocklek. Bromsskivans yta har sprickor av första och andra graden Kantskador på friktionsmaterialet (lossnade kanter) Orsak: Alltför intensiv bromsanvändning relaterat till vägförhållanden och belastning. Konsekvenser: Ev. oväntade mekaniska skador på bromsskivorna, särskilt sprickor av andra graden. Åtgärd: n Obligatoriskt byte av bromsskivor och -belägg, framför allt vid sprickor av andra graden, när en spricka går från ytter- till innerdiametern. n Bromsoken måste kontrolleras. Orsak: Bromsbelägget har fastnat i bromsoket. Delar som används överensstämmer inte med korrekta mått och specifikationer. Konsekvenser: Bromsbelägg nötta i förtid och ojämnt slitage på bromsskivor. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsokets funktion. n Kontrollera bromsskivans skick och minimitjocklek. n Byt vid behov båda bromsskivorna på axeln.

18 8 Kompetenskampanj Bromsar Skivbromsar Teknisk information Typiska fel för bromsskivor och -belägg Det är viktigt att regelbundet kontrollera bromssystemet. Om bromsskivorna måste bytas, måste av säkerhetsskäl, även bromsbeläggen bytas ut. Byten måste alltid utföras växelvis. Ojämnt bromsbeläggsslitage Bromsbelägg med ytrepor Orsak: Ett av bromsoken har fastnat eller återgår inte längre till viloläget ordentligt. Konsekvenser: Minskad bromseffekt och ev. obalans i den berörda axeln vid inbromsning. Åtgärd: n Byt bromsbelägg. n Bromsoken måste kontrolleras; Kontrollera spelet. Orsak: Onormal belastning eller hög temperatur i friktionsmaterialet. Konsekvenser: Ev. upplösning av friktionsmaterialet, vilket leder till lägre bromseffekt. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsokets funktion. n Kontrollera bromsskivans skick och minimitjocklek. n Byt vid behov båda bromsskivorna på axeln. Lossat friktionsmaterial Blå ränder på bromsskivan; tydliga tecken på fysiska förändringar pga. överhettning Orsak: Ev. onormal belastning eller olämpligt friktionsmaterial (belägg av låg kvalitet). Konsekvenser: Minskad bromseffekt och typiskt missljud (gnissel) vid inbromsning. Åtgärd: n Byt bromsbelägg. n Kontrollera bromsskivans skick och minimitjocklek. n Även om det finns slitageindikering måste bromsbelägget kontrolleras vid alla normala verkstadskontroller och/eller var 6:e månad. Orsak: Intensiv bromsanvändning pga. längre bromsansättning eller onormal inbromsning i backe. Konsekvenser: Överhettning av bromsskivan, vilket kan orsaka deformering av kontaktytan och sprickor. Åtgärd: n Obligatoriskt byte av bromsskivor och -belägg. n De första 250 km efter bytet bör kraftiga inbromsningar undvikas för att möjliggöra korrekt inslitning av de nya komponenterna.

19 Angelägna frågor. Hjälp direkt. Telefontillgänglighet: EUROPARTs tekniker finns där för dig Vår högsta prioritet är att våra kunder ska vara nöjda. Därför erbjuder EUROPART inte bara högkvalitativa produkter, utan även vänlig och fackkunnig service där telefontillgängligheten står i centrum. Kontakta våra kvalificerade EUROPRT-tekniker, som inte enbart bistår dig med kompetent rådgivning, utan även tekniskt stöd och tillförlitlig feldiagnos. Vi hjälper genom att besvara era frågor och löser era problem. Vi erbjuder gärna även kostnadsfri fjärrservice via en säker uppkoppling. Haldex-, Knorr- eller WABCO-system: Ta kontakt direkt och förlita dig på vårt expertkunnande.

20 20 Kompetenskampanj Bromsar Trumbromsar Trumbromsar Bromsback utbytes Bromsstorlek 300 x 200 mm komplett, med EUROPART-bromsbelägg SAF Bromsback Passar till SN 4220 Bromsstorlek 420 x 80 mm med bromsbelägg BPW Bromsback Typ 3020 med bromsbelägg Bromsback Bromsstorlek 300 x 200 mm komplett, med EUROPART-bromsbelägg BPW BPW Bromsback Bromsstorlek 360 x 200 mm med bromsbelägg BPW Bromsback Bromsstorlek 300 x 200 mm Passar till BPW SN 305 och SN 3024 med bromsbelägg BPW

21 Trumbromsar Kompetenskampanj Bromsar 2 Bromsback Bromsstorlek med bromsbelägg 300 x 200 mm SAF Bromsback Bromsstorlek 420 x 80 mm med bromsbelägg SAF Bromsbacksats Typ GRP3020- T090G BPW Bromsbacksats Passar till SN 4220 med belägg BPW Bromsbacksats Typ 300 Bromsstorlek 300 x 00 mm med belägg SAE-SMB Bromsbacksats Typ 3020 Bromsstorlek 300 x 200 mm med belägg SAE-SMB

22 22 Kompetenskampanj Bromsar Trumbromsar Bromsback Bromsstorlek 300 x 200 mm Passar till Bromsbacksskruv med bromsbelägg SAF Bromsbacksats Bromsstorlek 4 st. 49 x 203 mm Meritor MBSK Reparationssats för trumbromsar med bromsbackar Passar till SN BPW SN BPW SN BPW Reparationssats för bromsbackar Passar till SN 300 med belägg BPW Reparationssats för bromsbackar Passar till SNK 420 x SAF Reparationssats för bromsbackar Bromsstorlek SNK 367 x 200 mm mm SAF SNK 300 x 200 mm mm SAF

23 Trumbromsar Kompetenskampanj Bromsar 23 2 Bromsjusterings arm/automatisk hävarm Utförande automatisk Monteringsplats bakaxel Antal hål Antal kuggar 26 Kuggnavsprofil N42 x.5 x 9H DIN 5480 Passar till Monteringssida Form Bild Mercedes-Benz O 404 höger vänster krökt, +56 mm Mercedes-Benz Mercedes-Benz Actros I/MP2/MP3, Atego I, Axor I/II, SK, MK, LK/LN2, NG Mercedes-Benz O 404 Mercedes-Benz Actros I/MP2/MP3, Atego I, Axor I/II, SK, MK, LK/LN2, NG vänster höger böjd, -56 mm Mercedes-Benz Bromsjusterings arm/automatisk hävarm Utförande automatisk Form vänster böjd, 0 mm Antal kuggar 0 Kuggnavsprofil SAE /2'' 0 C Denna bild motsvarar Passar till Antal hål BPW BPW BPW BPW Hävarmssats Automatik med slitageindikering Komplett sats för en axel Passar till Hävarmens längd Vinkel Bild SAF-axlar 05/27/40/53/78/250 mm BPW axlar 20/35/50/65/80/95/250 mm

24 24 Kompetenskampanj Bromsar Trumbromsar 2 Bromsjusterings arm/ automatisk hävarm Utförande automatisk Form vänster böjd Antal hål 6 Antal kuggar 0 Kuggnavsprofil SAE /2'' 0 C Haldex 8009D Bromsjusterings arm/automatisk hävarm Utförande automatisk Antal hål 26 Antal kuggar 26 Kuggnavsprofil N42 x.5 x 9 H Form Bild höger böjd 56 mm Haldex 8000C vänster böjd 56 mm Haldex 80000C Hävarmssats ECO Master Hålavstånd 6 mm BPW-bromsar Utförande AGS-ombyggnadssats BPW AGS-ombyggnadssats med slitageindikering BPW Bromsjusterings arm/ automatisk hävarm ECO Master Antal hål 4 Hålmått 270 mm Material Stål BPW Reparationssats till justeringsanordning Typ GK 36 Hävarmens längd (205=9,5) mm Vikt 9 kg med fästmaterial BPW Hävarmssats Automatik med slitageindikering Vinkel 30 Komplett sats för en axel SAF

25 Trumbromsar Kompetenskampanj Bromsar 25 Bromsbeläggssats (Exempel) Passar till WVA-nr Bromstrum- Beläggbredd Beläggtjocklek MAN TGX, TGS, TGA, F2000, M2000L/M, F90, M mm 223 mm 7,00 mm MAN Mercedes-Benz Actros I/MP2/MP3, Axor I/II, MAN Atego I, SK, MK MAN Mercedes-Benz Mercedes-Benz Renault Magnum I, R (Major), G (Manager) mm 200 mm 7,50 mm Renault MAN TGX, TGS, TGA, TGM, TGL, F2000, mm 83 mm 7,00 mm MAN M2000L/M, F90, M90 MAN Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, SK, MK, NG Mercedes-Benz Mercedes-Benz Volvo FH2, FH6, FM7, FM2, FL7, FL0, FL2, F0, F2, F mm 200 mm 8,30 mm Volvo Bromsbeläggssats Denna bild motsvarar Passar till WVA-nr Bromstrum- Beläggbredd Beläggtjocklek BPW E 800, EHF 300, EHI 5500-, EHIZ 4000, EHIZVB 4000, mm 200 mm 7,50 mm BPW EHIZVB 400, EHS 5508-, EHXZ , EHZ 000-3, EHZ 900-3, BPW EHZDO 000, HSF 900, HSF 900-5, HSFH 900, HSFH 900-5, HSFHLL, HSFLL, HSM, HSMH, HSMHLL, HXZ, HXZH, HZ, HZF, HZFH, BPW HZM, HZMD, HZMDH, HZMDH, HZMDHOM, HZMDHOT, HZMDO BPW H, M, R mm 80 mm 8,00 mm BPW BPW KH, KM, KR mm 200 mm 8,00 mm BPW BPW NH.., NM.., NR.., NRD.., ZR.., ZZ mm 200 mm 7,00 mm BPW SAF KRS, RBM, RLBM, RSM, RZM, SKRLS, SKRLZ, SKRS, SKRZ, mm 80 mm 9,90 mm SAF SKZRLZ, WRZM SAF RZM 330, SKRS 9030, WRLZM 830, 8435, mm 200 mm 6,30 mm SAF med nitar Bromsbeläggssats Bromstrum- 40 mm (Exempel) Passar till WVA-nr Kvalitet Bromstrum- Beläggtjocklek Beläggbredd MAN TGA, F2000, M2000L/M, F90, M Beral mm 7,00 mm 223 mm Beral Mercedes-Benz Actros I/MP2/MP3, Atego I, MK, SK Mercedes-Benz Actros I/MP2/MP3, Atego I 9495 Beral mm 7,00 mm 83 mm Beral Renault Magnum, Manager, Major, G, R 9094 Beral mm 7,00 mm 200 mm Beral Volvo FM7, FM2, FH2, FH6, FL7, FL0, FL2 907, 9939 Beral mm 8,30 mm 200 mm Beral

26 26 Kompetenskampanj Bromsar Trumbromsar Bromsbeläggssats Beläggbredd 200 mm Beläggtjocklek 7,00 mm Denna bild motsvarar Passar till WVA-nr Kvalitet BPW 9574 Beral Beral BPW E 800, EHF 300, EHI 5500-, EHIZ 4000, EHIZVB 4000, EHIZVB 400, EHS 5508-, 9094 Beral Beral EHXZ , EHZ 000-3, EHZ 900-3, EHZDO 000, HSF 900, HSF 900-5, HSFH 900, HSFH 900-5, HSFHLL, HSFLL, HSM, HSMH, HSMHLL, HXZ, HXZH, HZ, HZF, HZFH, HZM, HZMD, HZMDH, HZMDH, HZMDHOM, HZMDHOT, HZMDO SAF KRS, RBM, RLBM, RSM, RZM, SKRLS, SKRLZ, SKRS, SKRZ, SKZRLZ, WRZM 9283 Beral Beral SAF RZM, SKRS, WRZM, WZRLZM, WRLZM 955 Beral Beral Bromsbeläggssats Bromstrum- 40 mm Beläggbredd 223 mm Beläggtjocklek 7,00 mm Kvalitet T02 WVA-nr 9496 Passar till MAN TGA, F2000, M2000L/M, F90, M90 Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I/II, Arocs, Zetros, MK, SK, Unimog U 2400TG MAN MAN MAN Mercedes-Benz Mercedes-Benz Bromsbeläggssats Denna bild motsvarar Passar till WVA-nr Bromstrum- Beläggbredd Beläggtjocklek BPW mm 200 mm 8,00 mm Textar BPW mm 200 mm 8,00 mm Textar BPW mm 00 mm 8,00 mm Textar Mercedes-Benz HD, HH, HL, NR mm 223 mm 7,00 mm Textar SAF mm 80 mm 8,00 mm Textar Beral T090

27 Trumbromsar Kompetenskampanj Bromsar 27 Bromsbeläggssats Utförande Normal dimension med avsmalnande belägg Bromstrum- 420 mm Beläggbredd 80 mm Beläggtjocklek 8,00 mm Kvalitet 57 WVA-nr 99 för axel Passar till BPW HSF 900 ECO HSF ECO Plus SF 900 ECO MAXX BPW Bromsbeläggssats Bromstrum- 420 mm Beläggbredd 80 mm Beläggtjocklek 20,40 mm Kvalitet 54 WVA-nr 9283 Bild 7-73 (Exempel) Passar till SAF S SAF

28 28 Kompetenskampanj Bromsar Trumbromsar Bromstrumma Denna bild motsvarar Passar till Inner- Höjd Hålbild Bromsbana MAN TGX, TGS, TGA, F2000, M2000L, F90, M90 40 mm 232 mm 0 x 23/3 x M2 x,5/2 x 3/22 mm 87 mm MAN MAN TGX, TGS, TGA, F2000, M2000L, F90 40 mm 300 mm 0 x 23/5 x 24/3 x M2 x,5 mm 234 mm MAN MAN NL (A0) Mercedes-Benz Actros I/MP2/MP3, Axor I/II, 40 mm 237 mm 0 x 23/3 x M2 x,5 mm 9 mm Mercedes-Benz Atego I, SK, MK, NG Mercedes-Benz Actros I/MP2/MP3, Axor I/II, 40 mm 306 mm 0 x 23/5 x 24/3 x M2 x,5 mm 240 mm Mercedes-Benz Atego I, SK, MK, NG Mercedes-Benz O 405 N, O 407, O 408 Scania R, G, P, 94, 4, mm 275 mm 0 x 23,5/3 x M2/2 x 9/23 mm 23 mm Scania 4453 Bromstrumma Denna bild motsvarar Passar till Inner- Höjd Hålbild Bromsbana BPW HB, HI, HS, HZ, HZM, HZD, ECO 420 mm 226 mm 0 x 23 mm 9 mm BPW BPW HB, HI, HS, HZ, HZM, HZD, ECO-MAXX 420 mm 226 mm 0 x 23 mm 99 mm BPW BPW K.. ECO-MAXX/ECO Plus/ECO Plus mm 259 mm 8 x 23 mm 207 mm BPW BPW N.. ECO-MAXX/MAXX 300 mm 260 mm 0 x 23 mm 209 mm BPW SAF SK RLS, SK RS 420 mm 227 mm 0 x 23 mm 96 mm SAF SAF SK RZ 300 mm 280 mm 0 x 23 mm 23 mm SAF Bromstrumma Hålbild 0 x 23 mm (Exempel) Passar till Inner- Höjd Bromsbana BPW HSF 900 ECO MAXX 420 mm 226 mm 80 mm BPW HSF ECO Plus HSF ECO Plus 2 BPW NHZF ECO MAXX 300 mm 260 mm 200 mm BPW

29 Produkten identifieras. Omgående beställning. EUROPARTs online-system för verkstäder: sök, hitta och beställ dygnet runt Snabbt, översiktligt, omfattande EUROPARTs online-system för verkstäder (EWOS) har många registrerade kunder som drar nytta av dess fördelar. Utnyttja även du vårt tillförlitliga online-system för att hitta produkterna du söker och beställ när som helst, dygnet runt. EWOS erbjuder mera: Använd uppgifter om enskilda förhållanden och tillgänglighet på delar och ta själv hand om fordonsparkens förvaltning med beställningshistorik via EWOS. EWOS-systemet medger även åtkomst till tekniska data och handböcker. För snabb och omgående beställning ingår en blädderkatalog med intelligent sökfunktion och direktkoppling till online-systemet. EWOS Organisation Version 2.0 Inköp Tekniska data

30 30 Kompetenskampanj Bromsar Trumbromsar Service hjälp! Bristfällig anläggning Huvudorsaker: Trummans radie större än beläggets radie För kort inkörningstid för belägg Trumslitage Möjliga konsekvenser: När slitaget inte är jämnt fördelat över alla beläggen på axeln kan fordonet dra åt sidan; eventuellt missljud från bromsarna Bristfällig bromsverkan Huvudorsaker: Beläggets radie större än trummans radie För kort inkörningstid för belägg Möjliga konsekvenser: Fordonet drar åt sidan; eventuellt missljud från bromsarna Bristfällig bromsverkan Huvudorsaker: För kort inkörningstid för belägg Trumslitage Möjliga konsekvenser: Antingen bristfällig eller mycket kraftig bromsverkan; vid mycket kraftig bromsverkan kan backarna fastna När slitaget inte är jämnt fördelat över alla beläggen på axeln kan fordonet dra åt sidan och det kan uppstå missljud från bromsarna Grader i beläggytan Huvudorsaker: Eventuellt finns det grader på bromstrumman Generellt trumslitage Möjliga konsekvenser: Snabbt beläggslitage När slitaget inte är jämnt fördelat över alla beläggen på axeln kan fordonet dra åt sidan, och det kan uppstå missljud från bromsarna Räffliga beläggytor Huvudorsaker: Trumman är i dåligt skick, t.ex. värmesprickor Möjliga konsekvenser: Snabbt beläggslitage När beläggen inte har 00 % "anliggning" blir bromsverkan sämre Längsgående spår Huvudorsaker: Trumman är i dåligt skick Felaktig bearbetning med stålborste, slipmaskin el. dyl. Möjliga konsekvenser: Fordonet kan dra åt sidan om slitagemönstret är annorlunda för bromsen på axelns andra sida Bristfällig bromsverkan och missljud från bromsarna med vänligt stöd från Federal Mogul

31 Trumbromsar Kompetenskampanj Bromsar 3 Spår i beläggytan Huvudorsaker: Små lösa partiklar i bromsarna Trumman ej ordentligt rengjord vid byte Möjliga konsekvenser: Mycket kraftigt slitage på belägg och trumma Missljud från bromsarna Djupa, oregelbundna längsgående spår Huvudorsaker: Stora lösa partiklar i bromsarna Trummans skick och underhåll ytterst bristfälligt Möjliga konsekvenser: Mycket kraftigt slitage på belägg och trumma Missljud från bromsarna Snedslitna belägg Huvudorsaker: Bromsbackar felinriktade på belägghållare Deformerad bromsback eller bromstrumma Möjliga konsekvenser: Vid inbromsning i hög hastighet kan backarna kärva Fordonet drar åt sidan; eventuellt missljud från bromsarna Ojämn beläggyta Huvudorsaker: Hjullager feljusterat eller slitet Möjliga konsekvenser: Mycket kraftigt slitage på belägg och trumma Missljud från bromsarna Sprickor vid nithål Huvudorsaker: För hög nitkraft Fel form på nitskallarna Bromsbackradien stämmer inte med beläggradien Bromsbacklager smutsigt eller ojämnt Nitordningen inifrån och ut har ej beaktats Möjliga konsekvenser: Brott i belägg och trumma Överhettning av bromsarna Missljud från bromsarna Fet beläggyta Huvudorsaker: Defekta eller felmonterade navtätningar För kraftig smörjning av bromsmekanismens lager Möjliga konsekvenser: Om problemet bara förekommer på axelns ena sida kan fordonet dra åt sidan Bristfällig bromsverkan

32 32 Kompetenskampanj Bromsar Trumbromsar Värmesprickor i ytan Huvudorsaker: Orsakas av för hög bromstemperatur vid överbelastade bromsar. Snabba temperaturökningar omöjliggör även tillräcklig värmeavledning från materialet i bromssystemet Möjliga konsekvenser: Detta problem påverkar inte beläggens funktionsduglighet eller effekt Sprickornas djup överstiger normalt inte mm Sprickorna nöts ned vid normal bromsanvändning och bromsbeläggens effekt påverkas Smuts på beläggytan Huvudorsaker: Smutspartiklar i bromsarna Dåligt underhåll av bromsarna (bristfällig rengöring) Täckplåt saknas Möjliga konsekvenser: Kraftigt slitage på belägg och trumma Bristfällig bromsverkan Fordonet drar åt sidan; eventuellt kraftigt missljud från bromsarna Smutsansamling mellan bromsbelägg och bromsback Huvudorsaker: Backarna deformerade Bromsbackarna ej ordentligt rengjorda Bromsbackarnas anliggningsytor ojämna Belägg felaktigt nitade Möjliga konsekvenser: Sprickor i beläggmaterialet eller trummornas yta Lösa belägg Missljud från bromsarna Vrid bristfällig rengöring kan rost bildas och belägget lossna från bromsbacken Stora sprickor i beläggytorna Huvudorsaker: Defekter i bromsmekanismen Bromsbackarna kärvar (för svaga returfjädrar) Överbelastning av bromsarna vid höga hastigheter Fordonet överbelastat Felaktig bromskraftsfördelning (bromscylinder; bromsarm Möjliga konsekvenser: Kraftigt beläggslitage Fordonet drar åt sidan; missljud från bromsarna Belägget lossnar Bristfällig bromsverkan Förbrända beläggytor Huvudorsaker: Defekter i bromsmekanismen Bromsbackarna kärvar (för svaga returfjädrar) Överbelastning av bromsarna vid höga hastigheter Felaktig bromskraftsfördelning (bromscylinder LZ bromsarm) Fordonet överbelastat Felaktig bromskraftskoordination mellan dragbil och släp Möjliga konsekvenser: Kraftigt beläggslitage Fordonet drar åt sidan; kraftigt missljud från bromsarna Bristfällig bromsverkan med vänligt stöd från Federal Mogul

33 Minska stilleståndstiden. Förlita dig på punktlig leverans. EUROPARTs leveransservice: snabbt på väg tack vare tillförlitlig logistik Snabbheten har prioritet! Därför lämnas inget åt slumpen vad logistiken beträffar! Vårt centrallager i Werl har en yta på omkring m², och där lagerhåller man permanent ca artiklar och behandlar mer än beställningar per dag. Reservdelar och verkstadsutrustning levereras till våra butiker med korta tidsintervaller, vilket möjliggör en snabb och kundorienterad lösning. Olika leveransmöjligheter står till buds: n Nattlig expresservice: beställda delar levereras nattetid. n Leverans genom expresskurir: brådskande beställningar skickas omgående som ilgods. n EWOS-beställning: Beställningar i EWOSsystemet fram till 7:30 sammanställs för leverans följande dag. n Självavhämtningsservice: Artiklarna kan självfallet även avhämtas i butiken.

34 34 Kompetenskampanj Bromsar Verkstadsutrustning Verkstadsutrustning Gängreparationssats med denna sats kan gängor M8 x,5, M20 x,5, M22 x,5 och 7/8"- BSF (Scania) repareras, i motsats till en konventionell gängskärare kan verktyget placeras på en bakre gänga och gänga framåt, idealisk för användning på hjulbultar och hjulskruvar med skador på främre gängor Nyttofordon x adapter, silver 2 x gummiring i påse vardera verktyg för gängstorlek M8 x,5; M20 x,5; M22 x,5; 7/8-BSF i väska Bromsservicesats Monteringsverktyg med T-handgrepp för demontering och montering av hållarfjädrar på skivbromsarnas handbromsbackar Monteringsverktyg med T-handgrepp för demontering och montering av handbromsbackarnas dragfjädrar t.ex. på Mercedes-Benz och VW LT Bromsledningsnyckel 0- mm Manövreringsverktyg med plasthandtag för demontering och montering av fjädertallrikar och bromsbelägghållarfjäder på trumbromsar Skruvmejsel PH3 Bromsoksborste Mässingsbromsoksborste för aluminiumbromsok Bromsfjädertång för limmade och nitade belägg med rörlig klo Bromsoksfil Bromsfjädertång för montering och demontering av bromsbackreturfjäder för nitade bromsbelägg Bromsvajerfjädertång för montering och demontering av handbromsvajrar för trumbromsar Ledinsats för insexskruvar på bakre bromsok för BMW 3-, 5- och 8- samt Opel Skruvmejselinsats /2" - 6 mm, 0 mm lång Skruvmejselinsats /2" - 7 mm, 00 mm lång Skruvmejselinsats /2" - 8 mm, 80 mm lång i väska Utförande 5 delar Induktionsvärmare Hot Rod för lossning av fastrostade skruvar, behandling av plåtbucklor, infästning av lagerskålar, uppvärmning av lagersäten, borttagning av dekaler, klistermärken eller folie och spackelmassa, borttagning av limmade fram- och bakrutor Induktionsspole (9 mm inner-, 40 mm lång) Induktionsspole (32 mm inner-, 20 mm lång) Induktionstråd (600 mm) Induktionskabel, flexibel (000 mm) Induktionsplatta, rund (75 mm) i aluminiumväska Handtvätt Sats EUROPART Tvåldispender, Hero universal 2000, passar till 000/2000 ml påsflaskor Handrengöringsmedel, Orange fresh, 2000 ml Flaska Vikan Nagelborste
