Inledning. Innehållsförteckning. Installation. Användning. Yttre utrustning

Transkript

1 Inledning Tack för det förtroende du visade då du köpte just en av våra TV-apparater. Följande anvisningar kommer att hjälpa dig att lära känna och kunna utnyttja TV-apparatens alla finesser. Läs noggrannt igenom dem. En ordlista (s. 20) förklarar de tekniska termerna. Innehållsförteckning Installation TV-apparat och fjärrkontroll...2 Start...2 Fjärrkontrollens knappar...3 TV-apparatens knappar...3 Meny installation: val av språk och land...4 Kanalsökning: automatisk lagring...5 Sortera...5 Manuell lagring...6 Favoritprogram och namngivning...7 Användning Fjärrkontrollens användning...8 Övriga funktioner...9 Användning av menyerna: inställning av bilden...10 Inställning av ljudet, Dolby Pro Logic...11 Låsfunktion, lagring av inställningarna...12 Insomningstimer, meddelande...13 Text-TV...14 Yttre utrustning Anslutning av annan apparatur...16 Råd...19 Ordlista...20 Index

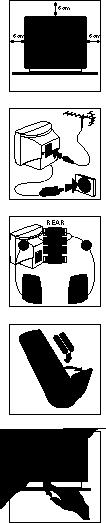

2 Installation æ Installation av TV-apparaten Placera TV-apparaten på en stabil och stadig yta (se till att möbeln klarar TV-apparatens vikt). Ställ inga föremål ovanpå TV-apparaten och se till att det finns ett fritt utrymme på minst 5 cm runt om apparaten. Â Anslutning av antennen Sätt in antennens kontakt i uttaget M på TVapparatens baksida. ê Nätanslutning Anslut sladden till elnätet ( V / 50 Hz). Surroundhögtalare Anslut de två surroundhögtalarna enligt figuren. Högtalarna skall placeras bakom eller på bägge sidor om lyssnarna (anslut alltid två högtalare). Fjärrkontroll Sätt in de 2 batterier av typ LR03 som följer med apparaten och se till att vända dem rätt. De batterier som levereras med apparaten innehåller varken kvicksilver eller kadmium/nickel och är alltså miljövänliga. Kasta inte använda batterier i soptunnan - lägg dem i stället i särskilt avsedda behållare för återanvändning (be återförsäljaren eller din kommun om information). Ú Hur man kopplar på TV-apparaten Tryck på knappen Till-Från. En kontrollampa lyser grönt och skärmen tänds. Om lampan lyser rött skall du trycka på fjärrkontrollens knapp. Lampan blinkar orange när du använder fjärrkontrollen. 2

3 Fjärrkontrollens knappar Val av uttag EXT (s. 9) Skärminfo (s. 9) Meny INSTALLATION (s.4) Tryck på eller personliga inställningar (s. 9) ljudläge (s. 9) format 16/9 (s. 9) Funktioner text-tv (s.14) förstoring av en sida tillfälligt stopp av visning stopp för delsideväxling dold information text över rutan visning av klockan eller direktval av en delsida Knapp för videobandspelar (s.9) Meny (s.10) e Beredskapsläge (s.8) (röd) meny bild (grön) meny ljud (gul) meny egenskaper (blå) lämna menyerna användning av menyerna (s.8) val av program volym / sifferknappar bortkoppling av ljudet föregående program Inkoppling a v Te xt-tv (s.14) Knappar «smart controls» (s.8) Pr ogrammerbara knappar (s.8) förinställningar bild förinställningar ljud TV-apparatens knappar TV-apparaten har tre knappar: MENY samt - och + (placerade på apparatens ovansida eller under en lucka på apparatens framsida eller sida ). Knappen MENY ger tillgång till volym och «smart controls» (s. 8). Knapparna - och + används vid programval och för att ändra inställningar för knappen MENY. 3

4 Meny installation Menyn gör det möjligt att ställa in TV-apparatens kanaler. Ta fram menyn INSTALLATION så här: æ Öppna luckan  Tryck på de två knapparna och. Menyn INSTALLATION visas på skärmen. Om visningen av menyn inte är stabil skall du trycka på knappen. Använd menyerna så här: Använd de 4 knapparna för att förflytta dig bland menyerna, ställa in och ta fram undermenyer. Lämna menyerna så här: Tryck på den blå knappen. Val av menyspråk och land Utgå från menyn INSTALLATION: æ Välj SPRÅK med knapparna.  Välj språk via knapp eller. Texten i samtliga menyer visas på det språk du valt. ê Välj LAND (knapparna ). Välj land med knapp eller (S för Sweden). Läge EUR ger dig möjlighet att under installationen se TV-kanalernas frekvenser. Observera: För korrekt kanalsökning är det viktigt att dessa två inställningar är rätt. 4

5 Kanalsökning Två alternativ finns: automatisk lagring eller manuell lagring (inställning kanal för kanal). Automatisk lagring Utgå från menyn INSTALLATION: (efter inställning av SPRÅK och LAND) æ Välj AUTOSTORE (knapparna ) och tryck på. Menyn AUTOSTORE visas. Sökningen börjar. TV-apparaten lagrar samtliga program som finns tillgängliga i din region. Sökningen tar några minuter. När sökningen är avslutad visas menyn INSTALLATION automatiskt igen. Denna TV-apparat är utrustad med systemet Easy Tune som ar automatiskt sorter programmen efter deras namn. Â Om sändaren skickar ut identifieringssignal kommer programmen att numreras korrekt. Gå direkt vidare till sida 7. I vissa fall ber systemet dig precisera din region med hjälp av knapparna till. ê Om sändaren inte skickar ut någon signal kommer programmen att numreras 99, 98, 97,... I så fall måste du använda menyn SORTERA för att numrera om dem. Om ingen bild hittas se kapitlet Råd (sida 19). Sortera Menyn gör det möjligt att numrera programmen i önskad ordning. æ Välj SORTERA (knapparna ) och tryck på. Menyn SORTERA visas. Nu visas en lista över samtliga programnummer och deras namn, eller i annat fall deras frekvens och kanal. Â Välj med knapparna det program du önskar numrera om. Om du t.ex. önskar numrera om program 96 till 2 väljer du 96 med knapparna (eller skriv ). Valt nummer (96) lyser blått på listan. ê Tryck på knappen för att bekräfta. En gul rektangel omger programmets namn (eller dess frekvens eller dess kanal). Skriv in önskat nummer med knapparna till. I vårt exempel skriver du. Program 02 visas. Numret (02) lyser blått i listan. Tryck på knappen för att bekräfta (anullera med ). Bytet äger rum. Nu har alltså program nr 96 blivit nr 02 (och program nr 02 har blivit nr 96). Börja om momentet för samtliga program du önskar numrera om. Lämna menyn så här: Tryck på den blå knappen. 5

6 Manuell lagring Menyn gör det möjligt att lagra programmen kanal för kanal. Utgå från menyn INSTALLATION (knapparna ). æ Välj MANUELL LAGR. (knapparna ) och tryck på. Menyn MANUELL LAGR. visas. Â Välj KANAL FREKV. ( ). Inställningen är inte tillgänglig i alla länder. Använd knapparna för att välja sökmetod: FREKV. (sökning per frekvens) eller KAN. C och KAN. S (sökning per kanal om du känner till programmens kanaler). ê Välj SYSTEM ( ). Använd för att välja EUROPE, EUR. W, EUR. E, UK eller FRANCE (beroende på modell). Valet EUROPE ger automatisk detektering, utom för sändningar från Frankrike (norm LL : använd valet FRANCE) eller för vissa fall av dålig sändning: använd EUR. W (BG), EUR. E (DK) eller UK (I). Se ytterligare informationer i ordlistan s. 20. Välj SÖKNING ( ) och tryck på. Sökningen börjar.så fort ett program hittas stoppar sökningen. Gå till kapitel Ú. Om du känner till frekvensen (eller kanalen) för det program du önskar ta in, kan du direkt skriva in dess nummer via sifferknapparna till. Gå till kapitlet Råd om du inte får fram någon bild (sida 19). Tryck en gång till på om du önskar börja söka igen. Välj FININSTÄLLN. ( ). Om mottagningen inte är tillfredsställande kan du göra en finjustering. Håll en av knapparna nedtryckt för att ställa in. Ú Välj PROGRAMNUMMER ( ). Använd knapparna eller till för att skriva in önskat nummer. º Välj LAGRING ( ) och tryck på. Texten OK visas. Programmet och dess namn (om sådant finns) lagras. upprepa kapitel, Ú, º för varje program som skall lagras. Lämna menyn så här: Tryck på den blå knappen. 6

7 Favoritprogram Menyn gör det möjligt att välja program via fjärrkontrollens knapp. Utgå från menyn INSTALLATION: æ Välj FAVORITPROG. (knapparna ) och tryck på. Menyn FAVORITPROG. visas. De program som hittats under sökningen aktiveras automatiskt i listan och lyser blått. Â Använd knapparna för att välja det program du önskar ta bort från listan över favoritprogram. ê Tryck på för att ta bort (eller aktivera) programmet. Borttagna program visas i vitt, aktiverade program i grönt. Med kan man endast nå de program och EXT uttag som visas i grönt på denna lista. Observera: Om samtliga program är borttagna vita fungerar knapp inte längre. Lämna menyn så här: Tryck på den blå knappen. Namnge Denna meny gör det möjligt att namnge eller ändra namn på program och EXT uttag. Utgå från menyn INSTALLATION: æ Välj NAMNGE (knapparna ) och tryck på. Menyn NAMNGE visas med en lista över de program som automatiskt hittades vid installationen. Vissa program har kanske inget namn (den signal som identifierar dem sänds inte alltid ut) eller ett felaktigt namn (enbart 5 tecken vid visning). Â Använd knappen för att välja önskat program. ê Använd knapparna för att flytta dig i programnamnets (5 tecken möjliga). Ett gult fält placerar sig på önskat ställe. Använd knapparna för att välja eller förändra tecken. Använd knapparna för att gå till nästa program. Lämna menyn INSTALLATION så här: Tryck två gånger på den blå knappen. 7

8 Fjärrkontrollens användning Tr yck på: Beredskapsläge Du får fram: TV-apparaten slocknar, lampan lyser röd. Koppla på igen genom att trycka på eller till. Se kapitlet Råd för ytterligare informationer (s. 19). Val av program För att gå till närmast föregående eller följande program. Observera: Endast de program som aktiverats i menyn FAVORITPROG. är tillgängliga (se s. 7). Volym Ljudvolymen ändras. / Sifferknappar För att välja programmen. För ett 2-siffrigt program måste den andra siffran skrivas in innan strecket försvinner. Bortkoppling av ljudet Föregående program K n ap p a r n a «s m a r t contr o l s» Kopplar bort eller tillbaka ljudet. Tillbaka till föregående program. Kopplar in TV-apparatens förinställningar. Förinställning av bild:tryck på för att ta fram FYLLIG, MJUK, NATURLIG och för att gå tillbaka till MANUELL. Förinställning av ljud:tryck på för att ta fram: KONSERT, KLASSISK, JAZZ, POP, ARENA och för att gå tillbaka till MANUELL. Visa förinställningsvärden genom att ta fram motsvarande meny BILD eller LJUD (se s. 10). Programmerbara knappar För att direkt nå inställningarna i menyerna BILD eller LJUD (se s. 10). Programmera knapparna så här: Du önskar t.ex direkt kunna nå inställningen LJUS. Ta fram menyn BILD (röda knappen ) och välj LJUS ( ).Använd knapparna för att göra inställningarna, i stället för knapparna. Knapparna är nu programmerade. Lämna menyn (blå knappen ). Tryck på. Nu kan du direkt ställa in ljusstyrkan. Upprepa momentet för varje inställning du önskar göra. 8

9 Övriga funktioner Tr yck på: Val av EXT uttagen Skärminformation Visning av klockan Personliga inställningar Ljudläge Format 16:9 Knapp för videobandspelare Du får fram: Genom att trycka flera gånger kan du välja E1 (EXT1), E2 (EXT2) eller E2 Y/C (se s. 16). Håll tangenten nedtryckt i tre sekunder för att välja eller koppla bort visning av pro g r a m nummer och informationsrad vid programbyte. En kort tryckning visar nummer, namn, ljudläge och informationsrad under några s e k u n d e r. Informationsraden längst ned på skärmen visar pågående programs namn. Raden visas enbart för de program som överför signalen via text-tv. Klockan visas högst upp till höger på skärmen. Fungerar enbart om kanalen sänder Text-TV. Tar fram lagrade inställningar via menyn EGENSKAPER (se s. 12). Håll knappen intryckt i tre sekunder om du vill återställa per program. Genom upprepade tryck kan du välja STEREO eller MONO (vid sändningar i stereo) eller välja mellan språk f eller språk g (vid tvåspråkiga sändningar). Om TV-apparaten är utrustad med NICAM mottagning kommer texten DIGITAL att visas vid sändningar i NICAM. Knappen gör det möjligt att ändra ljudet DIGITAL STEREO till MONO eller,vid tvåspråkiga sändningar, välja mellan DIGITAL f, DIGITAL g eller MONO. För att gå över till format 14:9 (förstorad bild) och 16:9 (ett svart band längst upp eller längst ned). Se ordlistan för ytterligare upplysningar (s. 20). Tryck samtidigt på och: v inspelning, s snabbspolning bakåt, r snabbspolning framåt, u stopp, q återgivning, G programmering (på vissa modeller), 3 1 eller 2 siffror, val av program, till skriv in ett nummer, beredskapsläge. Denna knapp fungerar tillsammans med våra egna videobandspelare samt andra modeller som använder standard RC5. 9

10 Menyernas användning æ Tryck på den färgade knappen vald meny. (röd, grön eller gul) för att visa BILD LJUD EGENSKAPER Â Använd knapparna för att välja inställning och knapparna för att ställa in eller gå in i undermenyerna. LÄMNA ê Tryck på den blå knappen för att lämna den visade menyn. Bild æ Visa menyn BILD (röd knapp ). Â Använd för att välja och för att ställa in. Du kan nu nå LJUS, FÄRG, KONTRAST och SKÄRPA: för att få skarpare bild. FÄRGTON: påverkar färgåtergivningen genom att gå från kalla (blåare) till varma (rödare) färger. BRUSRED.: Används vid dålig sändning för att minska bildflimmer (snö). Se även kapitlet Råd för att ställa in bilden (s. 19). 10

11 Normal Dolby Pro Logic Dolby 3 Stéréo Hall Surround Ljud Tryck på den gröna tangenten och att ta fram menyn LJUD. Ljudläge I denna meny väljs olika lägen i Dolby Surround. æ Välj LJUDLÄGE (tangenter ) och tryck på. Menyn LJUDLÄGE visas. Â Använd tangenterna för att välja ljudläge NORMAL, DOLBY PRO LOGIC, DOLBY 3 STEREO eller HALL SURROUND. För varje läge visas de aktiva högtalarna på skärmen. Normal Vänster (L) och höger (R) kanal återges av TV-apparatens vänstra och högra högtalare. Dolby Pro Logic * (ljudkälla i Dolby Surround) Förutom de vänstra (L) och högra ( R) kanalerna återger en mittkanal (C) och en bakre kanal (S) med två högtalare ljud i Dolby Pro Logic. Detta läge kräver att filmen eller programmet spelats in och kodats i Dolby Surround. Dessa filmer eller program märks alltid med symbolen. Dolby 3 Stereo (ljudkälla i stereo). Ljud i Dolby 3 stereo återges enbart av vänster (L), höger (R) och mittkanal (C). Hall Surround ((ljudkälla i mono-eller stereo). Vänster (L) och höger (R) kanal återges i TV-apparatens vänstra och högra högtalare och av bakre kanalen (S) för ljudeffekten "Hall Surround". Detta läge rekommenderas för okodade program i Dolby Surround, när du önskar använda den bakre kanalen. Lämna menyn: Tryck på den blå tangenten. Vid sändningar i mono rekommenderas inte lägena Dolby Pro Logic och Dolby 3 stereo (endast mittkanalen fungerar). Ljudnivå Menyn gör det möjligt att balansera volymen mellan högtalarna. æ Välj LJUDNIVÅ (tangenterna ) och tryck på. Menyn LJUDNIVÅ visas. Â Välj TEST (tangenterna ) och tryck på. En ljudsignal avges succesivt från varje kanal: vänster, höger, mitt och bakre. ê Använd tangenterna för att separat justera ljudvolymen för varje kanal: BALANS, MITT och BAK. Signalen blir kvar när man ställer en ljudkanal, men fortsätter sedan automatiskt att flytta mellan kanalerna. Stoppa testen: Tryck på den blå tangenten. Volymerna kan även justeras utan att testsignal används. * Tillverkas på licens av Dolby Laboratories Licensing Corporation. "Dolby", den dubbla D-symbolen och "Pro Logic" är varumärken för Dolby Laboratories Corporation. 11

12 Equalizer æ Välj EQUALIZER (tangernterna ) och tryck på. Menyn EQUALIZER visas. Â Använd tangenterna till diskant 10 khz). ê Ställ in med tangenterna. Lämna menyn:tryck på den blå tangenten. för att välja frekvenser (från bas 100 Hz Spatial En inställning med extra stereoeffekt som ger intryck av att högtalarna står längre från varandra. Hörlurar För att ställa in hörlurarnas ljudstyrka oberoende av TV-apparatens högtalarvolym. Lämna menyn: Tryck på den blå tangenten. Egenskaper Låsfunktion Låsfunktionen är en elektronisk nyckel som gör TV-apparatens knappar inaktiva. æ Ta fram menyn EGENSKAPER (gul knapp ). Â Välj LÅSFUNKTION (knapparna ). ê Använd knapparna och välj TILL. Stäng av TV-apparaten och göm fjärrkontrollen så att TV-apparaten inte går att använda. TV-apparaten kan nu endast kopplas på med fjärrkontrollen. Upphäv så här: ställ tillbaka LÅSFUNKTION på STOPP. Lagring av inställningarna Du kan lagra bild- och ljudinställningarna. Dessa inställningar återställs varje gång TV-apparaten kopplas på, eller när du trycker på fjärrkontrollens gröna knapp. Lagra allt æ Utför först dina inställningarn via menyerna BILD och LJUD och justera ljudvolymen (knapp ). Därefter: Â Ta fram menyn EGENSKAPER (gul knapp ). ê Välj LAGRA PP ALLA (knappar ) och tryck på. OK visas. Samtliga inställningar av BILD och LJUD samt volym lagras. 12

13 Lagra per program Denna funktion gör det möjligt att justera de nivåskillnader som kan finnas mellan olika program och/eller E X T u t t a g. Du kan lagra inställningar för LJUS, FÄRG, SKÄRPA, BRUSRED., LJUDLÂGE och volym (knapp ). æ Utför inställningarna för det program (eller E X T uttag) som skall justeras och: Â Ta fram menyn EGENSKAPER (gul knapp ). ê Välj LAGRA PP P: (knappar ) och tryck på. Texten OK visas. Inställningarna har lagrats. Upprepa momentet för varje nytt program som skall ändras. Insomningtimer Programmerad stopptid Utgå från menyn EGENSKAPER (gul knapp ). æ Välj TIMERS ( ) och tryck på. Menyn TIMERS visas. Â Välj INSOMN.-TIMER och använd för att skriva in den tid efter vilken TV-apparaten skall övergå till beredskapsläge (upp till 180 min). Tryck på om du vill se återstående tid. Upphäv så här: ställ tillbaka INSOMN.-TIMER på 0. Programmerad starttid Följande inställningar gör det möjligt att programmera TV-apparaten för automatisk start av önskat program. Välj inställning med hjälp av knapparna : æ KLOCKINST.:Använd knapparna till eller. Observera:Varje gång TV-apparaten kopplas på, ställs klockan automatiskt med hjälp av text-tv från programnummer 1. Om detta program inte sänder text TV uppdateras inte klockan. Â STARTTID:Använd till eller. ê STOPPTID:Använd till eller. PROGRAMNUMMER:Använd till eller. VARJE DAG: Ställ på TILL (knapp ) om du vill att programmeringen skall gälla var dag. Ú TIMER AKTIV: Ställ på TILL (knapp ). º Tryck på den blå knappen för att lämna menyn. Om du nu ställer TV-apparaten i beredskapsläge (knapp ) kommer den att automatiskt starta vid programmerat klockslag. Anullera: ställ tillbaka TIMER AKTIV på FRÅN. Viktiga anmärkningar: För att programmeringen skall fungera får TV-apparaten inte stängas av med strömbrytaren på framsidan Genom att kombinera användningen av låsfunktionen och programmeringsfunktionen kan du begränsa TV-tittandet, t.ex med tanke på barnen. 13

14 Text-TV Text-TV är ett informationssystem som sänds av vissa kanaler och som läses som en tidning. Systemet ger också hörselskadade eller den som inte är välbekant med sändningens språk tillgång till textning (t.ex. kabel-tv och satellitsändningar...). Tr yck på: Inkoppling av text-tv Du får fram: Tar in eller lämnar text-tv. En innehållsförteckning med lista över tillgängliga rubriker visas.varje rubrik betecknas av ett sidnummer (alltid 3-siffrigt). Om den valda kanalen inte sänder text-tv visas texten P100 och skärmen förblir svart (lämna i så fall text-tv och välj en annan kanal). / Val av en sida P120 Skriv in önskat sidnummer. För att få fram exempelvis sida 120 skriver du in. Numret visas högst upp till vänster, räknaren letar och sidan visas. Upprepa momentet när du vill se en annan sida. Om texten >xxx< blinkar några ögonblick eller om räknaren fortsätter att leta är sidan inte tillgänglig eller sänds inte.välj ett annat nummer. Föregående/ följande sida Används för att välja föregående (-) eller följande (+) sida. Direktval av rubrik Färgade zoner visas i skärmens nederkant. De färgade knapparna gör det möjligt att ta fram rubriker eller motsvarande sidor. I n n e h å l l s f ö rt e c k n i n g Tillbaka till innehållsförteckningen (i allmänhet sida 100) genom att trycka på den vita knappen. Föregående sida Tillbaka till den förut visade sidan. 14

15 Text-TV (specialfunktioner) Tr yck på: / Ta fram programtext Du får fram: Se programtextens sidnummer i innehållsförteckningen för text-tv. Skriv in programtextens sidnummer (exempelvis 888). Räknaren letar och sedan visas programtexten. Om programmet inte är textat fortsätter räknaren att leta. Lämna programtexten genom att trycka på. Tillfälligt stopp Stoppar eller startar visning av text-tv. Symbolen L visas,tv-programmet kommer fram igen. Denna funktion gör det lättare att vänta när sidsökningen tar tid. Förstoring av en sida Visar först den övre, sedan den undre delen av sidan och går till sist tillbaka till normalläge. Text över TVbilden Tar fram/tar bort text över TV-bilden. Dold information Tar fram/tar bort dold information (lösningar på spel eller frågor/svar). Stopp för delsideväxling Vissa sidor består av delsidor som automatiskt rullas upp. I så fall kan du stoppa eller starta växlingen med denna knapp.texten I visas högst upp till vänster. Direkt val av delsida Gå direkt in på en delsida genom att trycka på. Ett sidnummer följt av 4 streck visas längst ned till vänster på skärmen. Skriv sedan in den önskade delsidans nummer med 4 siffror. Exempel: 0002 för delsida 2. Räknaren letar och sedan visas delsidan.tryck på för att gå tillbaka till den vanliga sidan. 15

16 Anslutning av annan apparatur Uttag EXT1 har in/utgångar för audio och video samt ingångar för RGB. Uttag EXT2 har in/utgångar för audio video och samt ingångar för S-VHS. Se ytterligare informationer i ordlistan (s. 20). Videobandspelare... med dekoder Om din videobandspelare är utrustad med eurouttag bör du göra ovanstående anslutningar. Eurokontakt ger bättre bildkvalitet. Om din videobandsspelare inte har eurouttag (eller om det redan används för någon annan apparat) är anslutning via antennkabel den enda möjliga.tv-apparaten behandlar då din videobandspelare som ett TV-program. Sök i så fall upp videobandspelarens testsignal och ge den programnummer 0 (se manuell lagring, s. 5). Tryck på knapp för att ta fram videobandspelarens bild. Se videobandspelarens bruksanvisning angående testsignalen (videobandspelaren skall vara utrustad med en HF modulator). Annan apparatur (satellitmottagare, dekoder, CDV/CDI, spel...) Anslut till uttag EXT1 (eller EXT2 vid överföring av signaler S-VHS). 16

17 Välj anslutna apparater så här Använd knappen för att välja E1 (EXT1), E2 (EXT2) eller för S-VHS eller Hi-8 apparater E2 Y/C. De flesta apparaterna sköter omkopplingen själva (dekoder, videobandspelare). Frontanslutningar Gör en av följande anslutningar och: Använd knappen för att välja antingen E2 (för VHS eller 8mm kamera) eller E2 Y/C (S-VHS eller Hi-8 kamera). För camcorder med mono-ljud, anslut audio-signalen till ingången AUDIO L. Använd tangenten för ljudåtergivning från vänster och höger TV-högtalare. Observera: Om en apparat anslutits till EXT2 är det bäst att stänga av den när du använder frontanslutningen S-VHS. Hörlurar Justera hörlurarnas ljudstyrka med hjälp av inställningen HÖRLUR i menyn LJUD (s. 12). Justera TV-apparatens volym med knapparna eller. Du kan gå direkt till inställningen HÖRLUR med hjälp av fjärrkontrollens programmerbara knappar och (se s. 8). Förstärkare Använd en audio anslutningskabel och anslut TV-apparatens uttag P «L» och «R» till en ingång «AUDIO IN» «L» och «R» på musikanläggningens förstärkare. 17

18 Yttre högtalare. För bättre ljudeffekt är det möjligt att ansluta två yttre högtalare L och R i stället för TV-apparatens vänstra och högra högtalare. Anslut enligt figuren och koppla därefter på TV-apparaten. De inre högtalarna kopplas automatiskt bort. Högtalarnas impedans skall vara mellan 8 och 16 ohm. Surroundhögtalare Anslut de två surroundhögtalarna enligt figuren. Högtalarna skall placeras bakom eller på bägge sidor om lyssnarna (anslut alltid två högtalare). Gör kopior av dina inspelningar: Utför en av följande anslutningar och: Tryck på knappen för att välja E1. Välj eurouttaget på videobandspelaren som inspelningskälla. Viktig anmärkning: Det går inte att göra kopior via en frontanslutning. 18

19 Råd Dålig mottagning Närhet till berg eller höghus kan ge upphov till dubbla bilder, eko eller skuggor. I så fall måste du ändra uteantennens riktning. Se till att kanalen är korrekt inställd och justera inställningen (se fininställning, s. 6).Visar den apparat som anslutits till TV-apparaten bara svartvit bild? Kontrollera att du valt rätt uttag E 2 eller E2 Y/C ( k n app ). Ingen bild Har du anslutit antennen? Har du valt rätt system (s.6)? Kan din antenn ta emot sändningar inom detta frekvensområde? Ett illa anslutet uttag för yttre apparatur eller antenn är ofta orsaken till bild- eller ljudproblem (det händer att uttagen till hälften dras ur när man flyttar eller vänder på TV-apparaten). Kontrollera alla anslutningar. Bildens inställning Om du har svårt att finna rätt bildinställning kan du välja en av förinställningarna i smart controls (s. 8) och lagra den via LAGRA PP ALLA i menyn EGENSKAPER. Är bilden för blå eller för röd? Gör om inställningen FÄRGTON (s. 10). Vid svåra mottagningsförhållanden (flimrig bild) skall BRUSRED i menyn BILD ställas på TILL. Är bilden illa inställd? Tryck på den gröna knappen eller gör om inställningarna ( s.10). Nollställ lagrade programinställningar och gå tillbaka till de ursprungliga inställningarna genom att trycka i tre sekunder på den gröna tangenten. Inget ljud Om vissa program saknar ljud men har bild har du inte rätt TV-system. Förändra installningen SYSTEM (s. 6). TV-apparatens inbyggda högtalare hörs inte? Kontrollera om de yttre högtalarna är inkopplade (s. 18). Surrounddhögtalarna fungerar inte? För att de skall fungera måste bägge högtalarna vara anslutna. Vid tveksamhet används menyn LJUDNIVÅ (s. 11) för att kontrollera samtliga kanaler. Fjärrkontroll Reagerar TV-apparaten inte på fjärrkontrollen? Blinkar TV-apparatens lampa inte längre när du använder fjärrkontrollen? Byt batterier. Beredskapsläge Stannar TV-apparaten kvar i beredskapsläge när du kopplar på den och visas LÅSFUNKTION så fort du använder TV-apparatens knappar? Låsfunktionen är inkopplad (s. 12). Spara energi och bevara bästa möjliga bildkvalitet genom att stänga av TV-apparaten med Till-Från på apparatens framsida. Om TV-apparaten inte erhåller någon signal inom 15 minuter går den automatiskt över till beredskapsläge. Fortfarande inget resultat? Om någor fel uppstår får du under inga omständigheter försöka reparera TV-apparaten själv.ta kontakt med din radiohandlare. Anvisningar för återanvändning TV-apparaten finns mycket material som är återvinningsbart. Special företag tar hand om utslitna apparater, monterar ned dem och tar tillvara det material som kan återanvändas (kontakta din återförsäljare). 19

20 Ordlista Easy Tune: System som möjliggör installation och automatisk sortering av programmen. PAL SECAM: PAL används i de flesta europeiska länder, SECAM i Frankrike, och de flesta afrikanska länder. USA och Japan använder ett annat system kallat NTSC. RGB signaler: Tre videosignaler, röd, grön och blå som direkt styr bildrörets tre kanoner för rött, grönt och blått. Användningen av dessa signaler ger bättre bildkvalitet. S-VHS signaler: Två separata videosignaler Y/C från inspelningsnormerna S-VHS och Hi-8. Luminanssignalerna Y (svartvit) och krominanssignalerna C (färg) spelas in separat på bandet. Så uppnås bättre kvalitet än med standard video (VHS och 8 mm) där signalerna Y/C blandas för att bilda en enda videosignal. Smart controls: För en serie bild- och ljudinställningar. MONO ljud: Ljudet är monofoniskt när en enda kanal överförs. STEREO ljud: Ljudet återges i stereo när höger-och vänsterkanalerna sänds åtskiljda. Detta ger en utmärkt ljudbild. NICAM ljud: Metod som gör det möjligt att sända ljudet numeriskt. System: Bildöverföringen sker inte likadant i alla länder. Det finns olika normer: BG, DK, I och LL. Inställningen SYSTEM (s. 6) gör det möjligt att välja rätt norm. 16/9: Anger proportionerna för skärmens bredd/höjd.tv-apparater med bred skärm har proportionerna 16/9, din TV-apparat 4/3. Observera: om du tittar på en 4/3 bild i 16/9 format trycks bilden ihop vertikalt. 14/9 (endast på vissa modeller): Mellanformat som genom förstoring av bilden gör det möjligt att minska de svarta banden i övre och nedre kanten vid en del filmformat. Index Anslutningar...16 Bildinställning...10 Dekoder, CDV, CDI, spel...16 Dolby Surround...11 Egenskaper...12 Favoritprogram...7 Fininställning av en sändare...6 Fjärrkontroll...3 Format 16/9...9 Hörlurar...12/17 Insomningstimer...13 Kanalsökning...5 Klocka...9 Lagring av inställningar...12 Ljudinställning...11 Låsfunktion...12 Menyer Menyspråk...4 Program...8 Programmerbara knappar...8 Programmering av timern...13 Programnamn...7 Programsortering...5 Smart controls...8 Surroundhögtalare...18 Stereo/mono/nicam (ljudlägen)...9 System...6 Text-TV...14 TV-apparatens knappar...3 Val av EXT uttag Videobandspelare (knappar) Visning av programnummer...9 Yttre högtalare
