1 Traktorer ARION

2 Som du vill ha den. Nya ARION 400. ARION 400 Varje dag innebär nya utmaningar och ingen vet detta bättre än du. Du behöver en traktor som står vid din sida. Men du vill inte ha vilken som helst. Du vill ha en traktor som kan precis det som du förväntar dig av den inte mer och absolut inte mindre. Nya ARION 400 är precis så som den behöver vara. Så som du vill ha den. arion400.claas.com 2 3

3 ARION Innehåll Serie 6 CLAAS POWER SYSTEMS 10 Motor 12 Transmission 16 Konstruktion 22 Trepunktslyft bak/kraftuttag 26 Frontlyft 28 Frontlastare 30 Hydraulik 32 Komfort 34 Förarhytt 36 Körkomfort 40 Multifunktionsspak 42 Höger manöverkonsol 44 CIS 46 CSM, dynamisk styrning 50 EASY Efficient Agriculture Systems från CLAAS 52 Terminaler 54 Styrsystem 56 Service 58 Underhåll 60 CLAAS Service &; reservdelar 62 Fördelar 66 Tekniska data

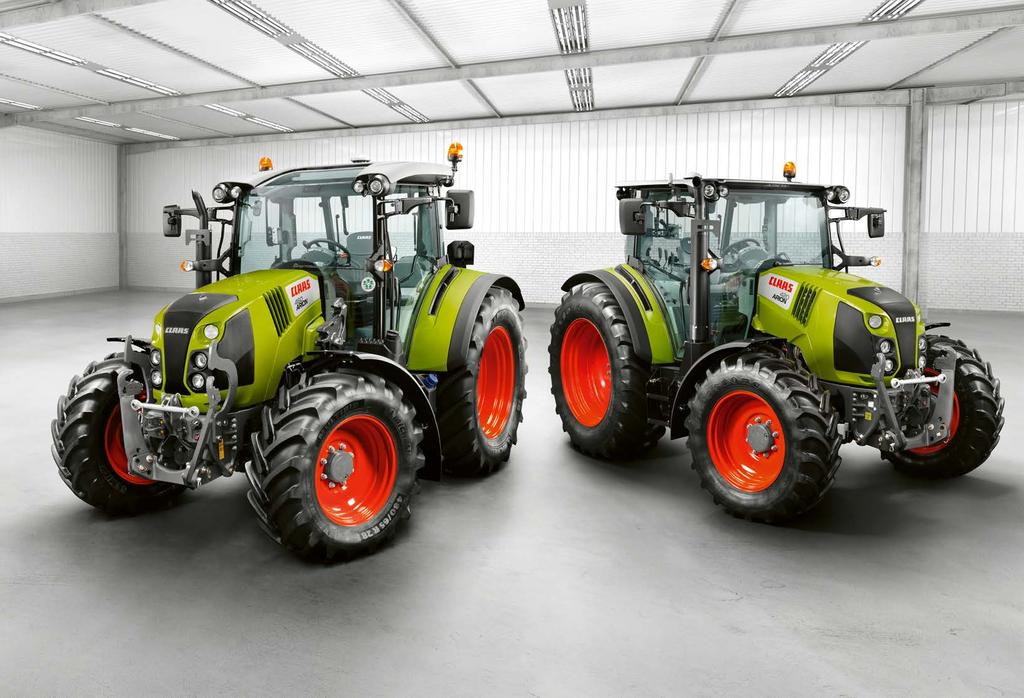

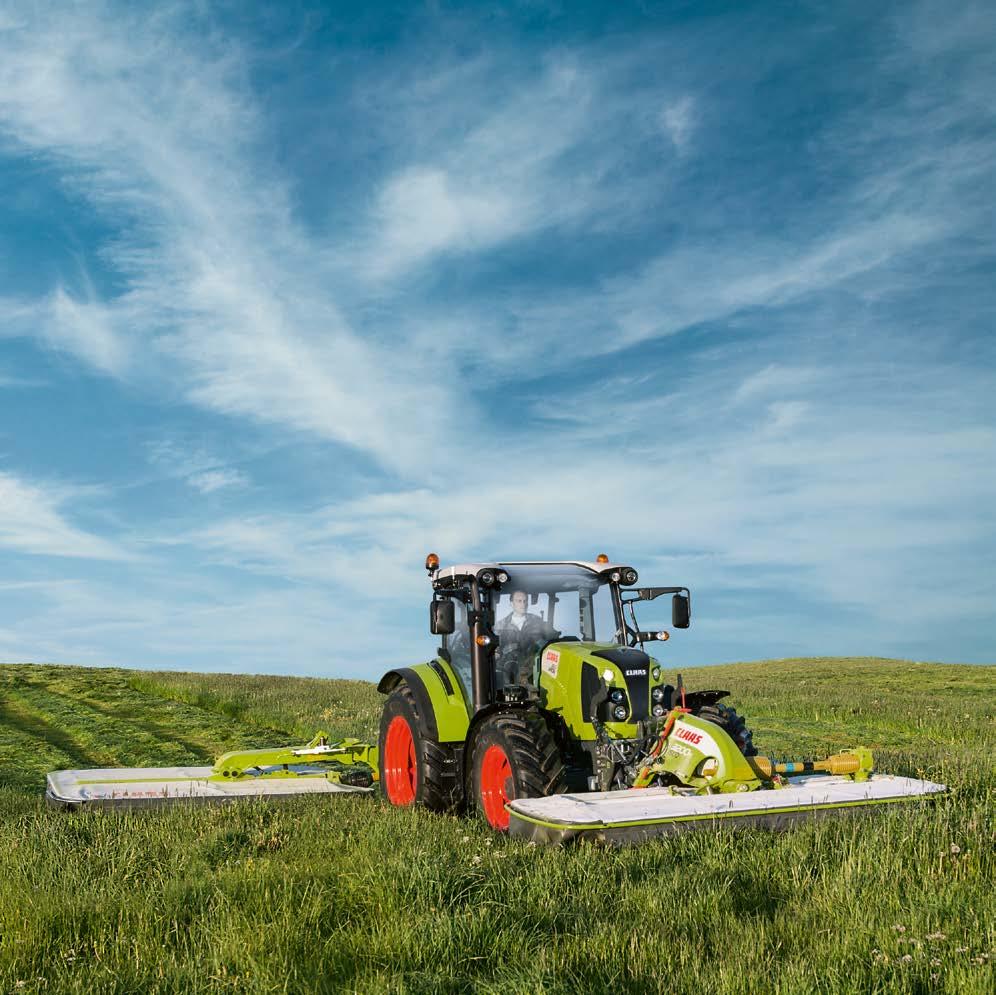

4 ARION 400. Kompakt jätte med upp till 140 hk. Serie Lång hjulbas och kompakt konstruktion. CLAAS traktorkoncept visar sig från sin bästa sida i ARION 400. Kravprofilen för en traktor i denna effektklass är omfattande. På dagordningen hittar vi jordbearbetning, foderskörd, transport och även frontlastararbete. Med en ARION 400 är du perfekt rustad för alla uppgifter. Oavsett om det gäller åker, gårdsplan eller väg en lång hjulbas står för dragkraft och jämn gång. Tack vare den innovativa getingmidjan på den helgjutna ramen med integrerat oljetråg är ARION 400 extremt stabil och flexibel med frontlastare. Dessutom kan du njuta av komfort i toppklass i de olika hyttvarianterna. Samtliga har nämligen en sak gemensamt: Föraren står i centrum. Med ett logiskt manövreringskoncept som underlättar arbetet. Med fjädring som motverkar skadliga stötar och skyddar föraren. Med en drivning som hanterar det värdefulla bränslet miljövänligt och sparsamt och garanterar enklaste möjliga användning tack vare automatväxlingen. Du väljer inte bara fritt mellan hytterna. ARION 400 har en mycket mångsidig utrustning som kan anpassas till de individuella kraven för den aktuella uppgiften och föraren. Det gör att du kan få din ARION 400 precis som du vill ha den. Motoreffekt ARION 400-serien. ARION Maxeffekt ECE R hk hk hk hk hk hk

5 ARION 400 precis som du vill ha den. Serie Anpassad effekt. Hydraulik. Komfort och hytter. Brett urval. Framför allt i effektklassen runt 120 hk skiljer sig kundernas önskemål och användning kraftigt mellan olika verksamheter. Med ARION 400 erbjuder CLAAS många olika modeller och utrustningsmöjligheter: Sex fyrcylindriga modeller täcker effektsegmentet mellan 90 och 140 hk. Transmission. Helautomatisk QUADRISHIFT eller HEXASHIFT: alla växlar framåt och bakåt styrs enkelt med ett finger eller med automatväxlingen. Elektrohydrauliskt manövrerad krypväxel Elektrohydraulisk inkoppling av kraftuttag och val av kraftuttagsvarvtal Upp till tre varvtalshastigheter för kraftuttaget Kraftuttagsautomatik Olika utrustningsvarianter för hydraulsystemet: Öppet hydraulsystem med ett flöde på 60 eller 100 l/min Slutet lastkännande system med ett flöde på 110 l/min och Power Beyond-anslutningar Upp till fyra elektroniska hydraulventiler bak plus två för frontlastaren Upp till tre mekaniska hydraulventiler bak plus två för frontlastaren Integrerad manövrering av frontlastare eller hydraulventiler är möjlig via multifunktionsspaken Fyra olika hyttyper med högt och lågt tak: Exklusiva hytten PANORAMIC med mycket god 90 -sikt uppåt och nedåt utan störande tvärbalk, perfekt för frontlastararbeten Hyttyper med lågt tak, 2,47 m höjd Ergonomisk multifunktionsspak för alla viktiga funktioner PROACTIV framaxel med individuell fjädring för ökad säkerhet och komfort Mekanisk, 2-punktsupphängd fjädring av förarhytten Dämpning på främre och bakre trepunktslyft Förarhytt med CIS (CLAAS INFORMATION SYSTEM) display eller CIS färgdisplay Det är inte bara ARION 400 som har mycket att erbjuda. I klassen med fyrcylindriga traktorer från CLAAS finns det något för alla. Från den kompakta ELIOS till imponerande ARION 500 med upp till 163 hk. Upptäck mångfalden på vår webbplats claas.com. 8 9

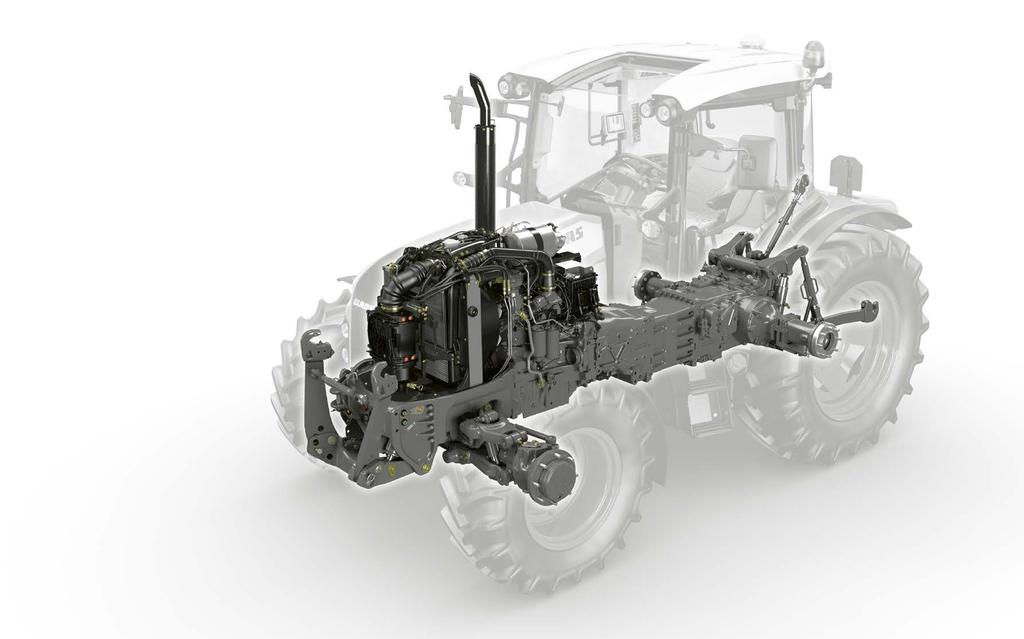

6 CPS CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optimal drivlina för bästa resultat. Maskinutvecklingen hos CLAAS står för en strävan efter ännu högre verkningsgrad, större tillförlitlighet och bästa ekonomi. I CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett system utan like. Alltid topprestanda, när du behöver den. Den energisnåla tekniken, som är noggrant anpassad till arbetet som ska utföras, blir snabbt lönsam

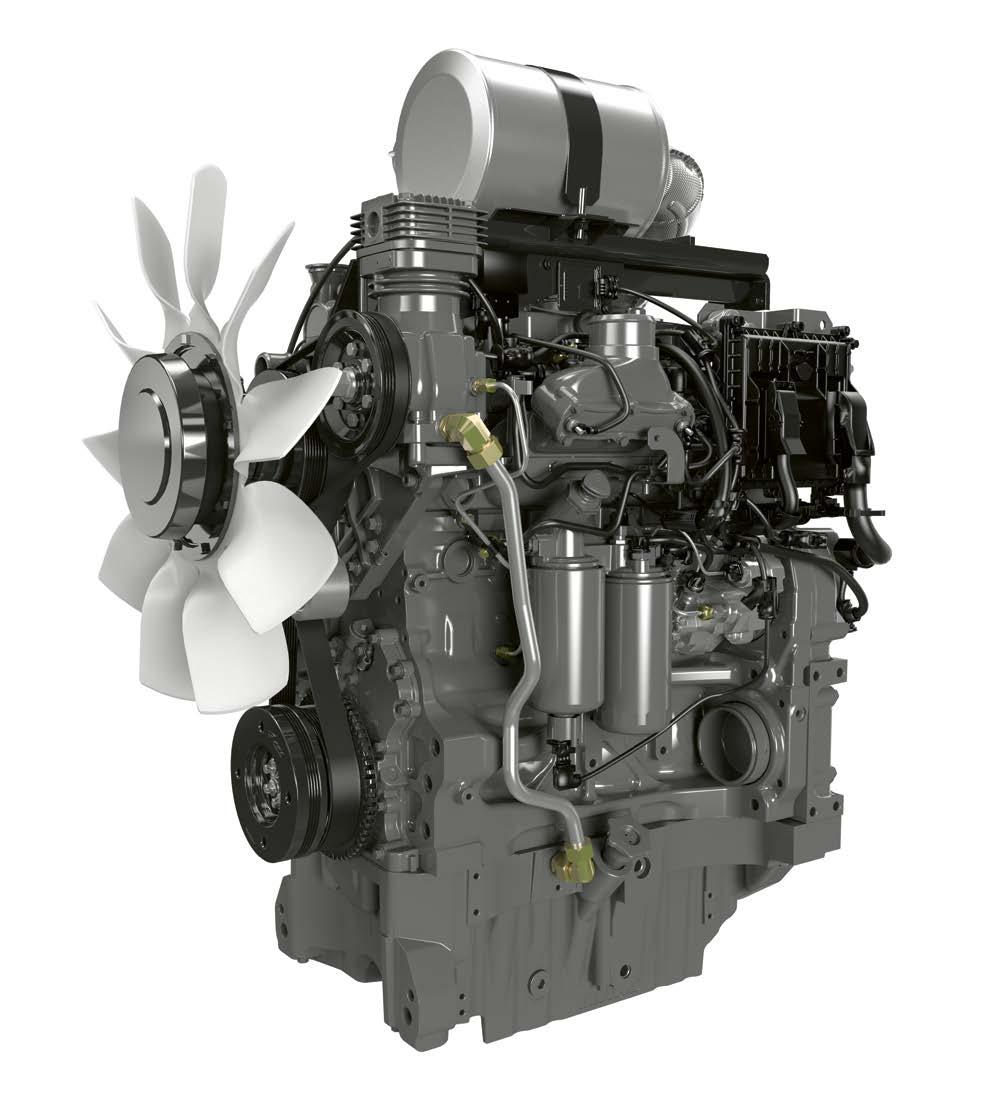

7 En konstant effekt är lika viktig som ren kraft. Motor Stark kärna. Under huven hittar du i samtliga modeller ett kraftpaket från FPT, Fiat-Powertrain-Technologies, med 4,5 l slagvolym och den senaste tekniken. 4-ventilsteknologi bar Common Rail-insprutning med högt tryck Turbo (ARION 420/410) Turbo med Wastegate (ARION ) Laddluftkylning Uppfyller emissionsklass IV (Tier 4) tack vare SCR- och DOC-katalysatorer Nominell effekt Maxeffekt Maximalt vridmoment ARION i hk ECE R 120 i hk ECE R 120 i Nm ECE R Konstant effekt. ARION 460 Tack vare CLAAS specifika effektkurva finns motorns höga vridmoment tillgängligt inom ett brett varvtalsområde. Det ger konstant effekt och kraft när det verkligen gäller. Bränslesparande arbete vid lågt motorvarvtal och maximalt vridmoment med ECO-kraftuttaget eller arbeten vid nominellt varvtal med full reserv är därför inget problem. Det är bara ren kraft. Nm 140 hk max hk Värden enligt ECE R

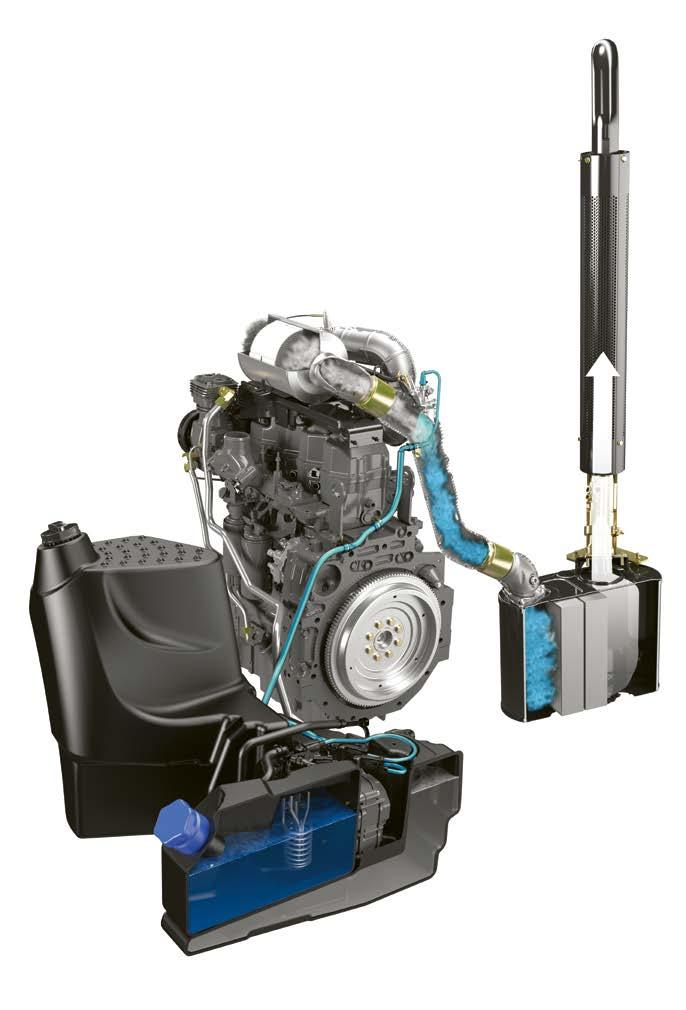

8 Rent. Motor Emissionsklass IV (Tier 4). ARION 400 uppfyller emissionsklass IV (Tier 4). Med övergången till emissionsklass IV (Tier 4) sker en ytterligare omfattande reduktion av partikel- och NO x -emissioner till så gott som noll. SCR rent med urea. SCR står för selektiv katalytisk reduktion. Härigenom omvandlas kväveoxider till vatten och rent kväve. Detta sker med hjälp av en syntetisk urealösning (AdBlue 1 ) som finns i en separat tank. Genom efterbehandlingen av avgaserna kan förbränningsprocessen i motorn optimeras. Helt integrerat SCR-system. Vid konstruktionen av ARION 400 har man redan från början tagit hänsyn till alla nödvändiga komponenter för avgasefterbehandlingen. På så sätt upprätthålls full sikt och åtkomlighet. Dieseloxidationskatalysatorn (DOC) sitter under motorhuven precis bakom turbon, eftersom den behöver höga avgastemperaturer för en optimal reaktion. SCR-katalysatorn är integrerad i avgasanläggningen och sitter på höger maskinsida. Nivåindikering av urea och bränsle visas tydligt på instrumentpanelen. Alltid redo. Ureatanken har uppvärmning som standard. Det garanterar friktionsfri drift även under vintern. Dessutom spolas ledningarna i SCR-systemet efter varje användning för ständig driftsäkerhet. 1 Dieseloxidationskatalysator (DOC) 2 Insprutningsmunstycke för urea 3 SCR-katalysator 4 Uppvärmd ureatank Påfyllning för 17 resp. 22 l urealösning och 140 resp. 190 l bränsle på vänster sida. 1 AdBlue är ett registrerat varumärke som tillhör VDA

9 NYHET QUADRISHIFT och HEXASHIFT. Växling utan kopplingspedal. Transmission 1 Krypväxel 2 4 elektrohydrauliskt växlade grupper 3 REVERSHIFT kopplingsfri fram/back 4 QUADRISHIFT-modul med fyra powershiftväxlar eller HEXASHIFT-modul med sex powershift-växlar 4 3 D C B A 2 1 km/h QUADRISHIFT: 16 växlar med enbart knapptryckningar Huvudarbetsområde 40 km/h-transmission vid r/min Däck: 520/70 R D C B A km/h HEXASHIFT: 24 växlar till hands Huvudarbetsområde 40 km/h-transmission vid r/min Däck: 520/70 R QUADRISHIFT 16 fram- och backväxlar helt kopplingsfritt Fyra powershift-växlar och fyra grupper med elhydraulisk växling Helt automatisk växling med QUADRACTIV powershift HEXASHIFT 1 24 fram- och backväxlar helt kopplingsfritt Sex powershift-växlar och fyra grupper med elhydraulisk växling Helt automatisk växling med HEXACTIV Max hastighet med reducerat motorvarvtal (1840 r/min) Transmissionen. Teknik för dig som ställer höga krav. Med QUADRISHIFT- eller HEXASHIFT-växellåda tappar maskinen aldrig kraft när du växlar mellan de olika powershiftstegen och du kan anpassa körhastigheten maximalt efter arbetsuppgiften. Vid körning på väg eller ute på markerna kan du enkelt välja en av de fyra grupperna med hydraulkoppling som gör att du slipper trampa ned kopplingspedalen för att växla. Genom överlappning av powershiftlägena kan motorns fulla kapacitet utnyttjas. Överlappningen möjliggör dessutom mjuk växling mellan grupperna vid vägkörning. Du väljer grupp och powershift-växel manuellt med vippbrytaren på multifunktionsspaken, vilket gör att manuell frikoppling inte är nödvändig. Du kan även låta QUADRACTIVeller HEXACTIV-automatväxeln sköta växlingen så att du kan arbeta avslappnat och effektivt. I sin effektklass är ARION 400 därmed klart bäst vad gäller manövrering, effekt och mångsidighet. Fördelarna för dig. Transmission utan växelspak och kopplingspedal Hög manöverkomfort med multifunktionsspaken CLAAS motor-/transmissionsstyrning för mjuk växling mellan grupperna och powershift-växlarna REVERSHIFT kopplingsfri fram/back för smidiga riktningsväxlingar Automatisk hastighetsanpassning Bekväma inställningsmöjligheter för transmissionsstyrning med CIS (CLAAS INFORMATION SYSTEM) God verkningsgrad ger låg bränsleförbrukning Tillval krypväxlar 1 Endast tillgängligt på ARION 460, 450, 440,

10 QUADRISHIFT och HEXASHIFT. Alltid rätt växel. Transmission Utökade möjligheter med CIS (CLAAS INFORMATION SYSTEM). Intelligenta växelval. Vid användning av den kopplingsfria fram/back-växlingen kan även växeln ändras automatiskt om en annan hastighet önskas för körning framåt än för körning bakåt (t.ex. vid frontlastararbeten). Du kan dessutom lägga i en i förväg bestämd växel genom ett knapptryckning (vändtegsväxel). All transmissionsinformation visas på extradisplayen på höger A-stolpe på traktorer som är utrustade med CISinformationssystemet. REVERSHIFT - agressivitet. Beroende på arbetsuppgift och belastning ska traktorn reagera olika vid riktningsbyte. Oavsett om det handlar om Automatisk transmissionsstyrning. För att inte varje växel ska behöva växlas igenom (som på ett mjukt riktningsbyte på vändtegen eller ett snabbt byte vid silon: Med CIS blir allt möjligt. REVERSHIFT fram/backväxlingens aggressivitet kan ställas in i nio steg ( 4 till + 4) och erbjuder därför bästa möjliga körkomfort i alla situationer. tidigare powershift-transmissioner) väljer transmissionen, utifrån hastighet och belastning, automatiskt den passande växeln vid gruppväxling oavsett om du kör manuellt eller automatiskt. Om du trampar ner kopplingen i grupp D anpassar transmissionen powershift-växeln automatiskt när du släpper upp den igen. Det kan t.ex. vara användbart när man närmar En spak många funktioner. QUADRACTIV och HEXACTIV startväxel och framåtväxel. sig en vägkorsning. Alla växlingar av grupper och powershift görs bekvämt via Den startväxel som läggs i när motorn startas kan väljas den ergonomiska multifunktionsspaken där du även styr flera fritt mellan A1 och D1. Varje gång motorn startas läggs den andra viktiga funktioner. Föraren behöver alltså nästan aldrig byta handgrepp. Med fingertoppen kan du växla mellan alla fram- och backväxlar på vippbrytaren med två lägen, utan att behöva trampa ned kopplingspedalen: Steg 1 (blått): Växla upp och ned powershift inställda startväxeln i automatiskt. För användning med aktiv transmissionsautomatik kan även en separat framåtväxel väljas. Denna läggs också i automatiskt så snart traktorn står stilla. Steg 2 (grönt): Växla upp och ned grupper 18 19

11 QUADRACTIV eller HEXACTIV växlar för dig. Transmission Körtekniker Förutsättning Växling Manuell växling Manuell växling i fältläge Manuell växling i transportläge Gruppväxling (A-D) genom att vippbrytaren trycks ned helt Powershift-växling (1-6) genom lätt tryck på vippbrytaren Växling av alla växlar (A1-D6) genom lätt tryck på vippbrytaren Växlingsautomatik. Låt QUADRACTIV eller HEXACTIV växla automatiskt, eftersom du har viktigare saker för dig. När ARION 400 är utrustad med CIS kan QUADRACTIV eller HEXACTIV, tack vare åtskilliga välgenomtänkta funktioner, anpassas efter förarens önskemål samt aktuell arbetsuppgift. Föraren kan välja mellan tre lägen i CIS för automatväxlingen: 1 Helt automatisk: Växlingsautomatik växlar vid olika motorvarvtal beroende på motorbelastning, körhastighet och förarens önskemål samt gaspedalposition 2 Kraftuttagsläge: Växlingsautomatik växlar så att motorvarvtalet respektive kraftuttagsvarvtalet förblir så konstant som möjligt 3 Manuellt läge: Automatväxling växlar efter ett fast motorvarvtal som kan programmeras av föraren i CIS QUADRACTIV eller HEXACTIV automatväxling Körtekniker Automatisk växling i fältläge Automatisk växling i transportläge Förutsättning Växling Gruppväxling (A-D) genom att vippbrytaren trycks ned helt Automatisk powershift växling (1-6) Automatisk växling av alla växlar (A1 D6) Aktiveringen av automatväxeln är tydligt placerad på manöverpanelen Omkoppling mellan transport- och fältläge för transmissionen 20 21

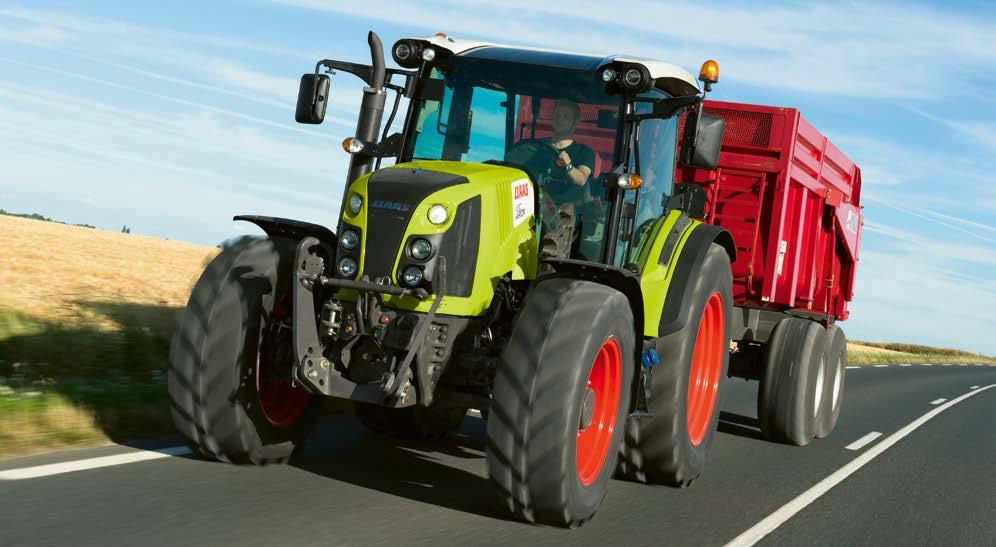

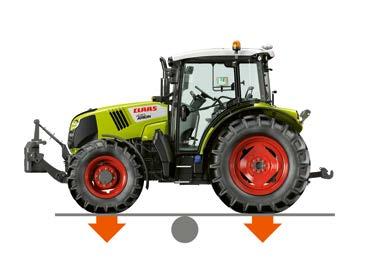

12 CLAAS traktorkoncept för mer flexibilitet. Konstruktion CLAAS traktorkoncept. På breda sulor. ARION 400 gör tekniken som används på större modeller tillgänglig även för mindre verksamheter. CLAAS traktorkoncept erbjuder avgörande fördelar som ger dig ett tydligt försprång: Kombinationen av en lång hjulbas och en optimal viktfördelning på 50 % fram/50 % bak och en kompakt totallängd förenar mångsidighet med utpräglad kapacitet. Lång hjulbas och perfekt viktfördelning: Högsta körkomfort Goda och säkra vägegenskaper Större dragkraft och kapacitet genom lågt viktbelastningsbehov Större lyftkraft genom bättre stabilitet Optimerad bränsleförbrukning Skonsam mot marken och dynamisk på vägen genom lågt viktbelastningsbehov ARION 400 kan utrustas med bakdäck från 38" upp till 1,75 m diameter. Oavsett om det gäller optimerade transportdäck med industriprofil eller markskonsamma lantbruksdäck upp till en bredd på 600 mm, så gör de många alternativen ARION 400 redo för varje applikation. Säkerhet på väg och i fält. Bromsarna klarar den låga tomvikten från 4,6 t och den höga tillåtna totalvikten på upp till 8,5 t med högsta säkerhet och stabilitet. Härtill bidrar även den automatiska aktiveringen av fyrhjulsdriften såväl som de hydrauliskt manövrerade högtrycksbromsarna. Under inbromsningen anpassar sig framaxelns fjädring automatiskt efter den förändrade belastningen. På så sätt förblir traktorn stabil och säker även vid kraftig inbromsning. Kort totallängd: Bekväm manövrering Kortare ekipage på väg God sikt God kontroll över frontredskap från 2,61 m från 2,61 m från 2,47 m PANORAMIC hytt Hytt med standardtak Hytt med lågt tak 22 23

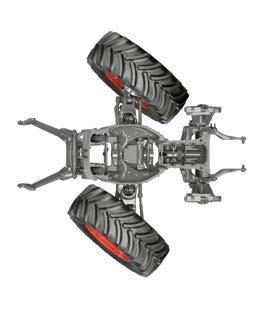

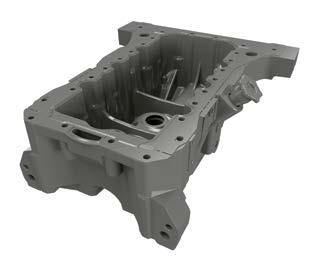

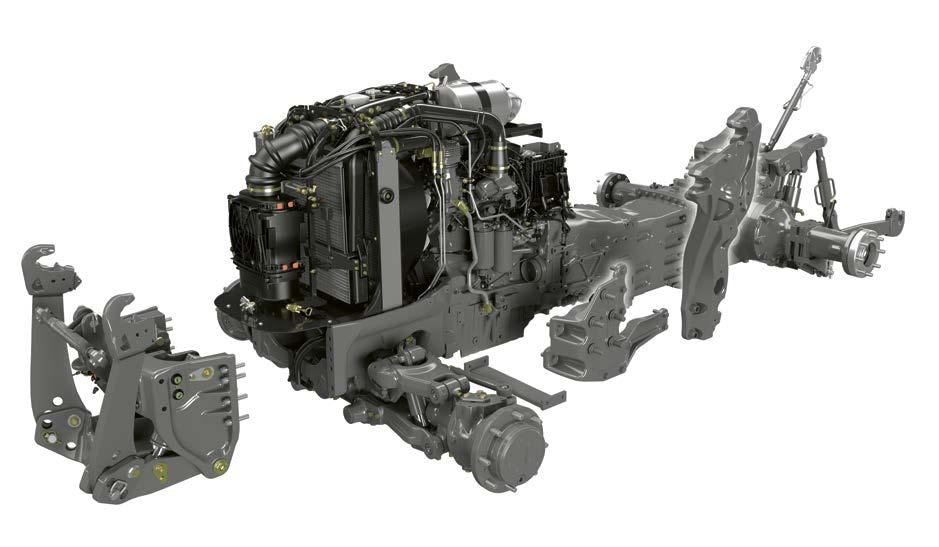

13 Stabil. Smidig. Bekväm. Konstruktion Smal midja för liten vändradie. CLAAS har tack vare sin samlade erfarenhet från standardtraktorer upp till 400 hk utvecklat en perfekt anpassad lösning. Med nya ARION 400 får du en maskin som är exceptionellt robust och flexibel och som ger dig högsta möjliga komfort under arbetet. Den massiva gjutna ramen med inbyggt oljetråg tar upp kraften från frontlyften och frontlastaren. Frontlastarkonsolerna är fastskruvade direkt på motorram och transmission. På så sätt kan alltid en frontlastare eller frontlyft enkelt eftermonteras. Det specialutformade frontchassit erbjuder ett brett utrymme för kylaren direkt ovanför framaxeln. Framför och bakom är det mycket smalt utformat som en getingmidja. Detta i kombination med de kompakta måtten hos ARION 400 ger en stor styrvinkel och en liten vändradie. För arbetet innebär det följande: Hög stabilitet även vid användning av tunga, frontmonterade redskap och frontlastare Stor styrvinkel på framaxeln även med breda däck för maximal smidighet Vändradie från bara 4,4 m (420/410) resp. 4,5 m ( ) Obehindrad åtkomst till hela motorrummet och alla underhållspunkter Säkra transporter. Tack vare den stabila konstruktionen klarar ARION 400 att dra och transportera nästan allt. Hydrauliskt bromsuttag är standard och uttag för tryckluftsbromsar är tillval. Båda systemen kan användas tillsammans och anslutningarna är lättillgängligt placerade baktill på traktorn. Hitchkoppling är standard, men flera olika kopplingsalternativ finns. Motoroljestickan är också lätt att komma åt, även då en frontlastare är monterad. Det går även att kombinera tryckluftsbroms och hydrauliska bromsar. Pickup Hitch 24 25

14 Fixar alla redskap med den bakre trepunktslyften och kraftuttaget. Bakre trepunktslyft Kraftuttag Stark utrustning. Tredubbel bekvämlighet: manövreringen. Den elektroniska trepunktslyften bak ger 4,5 eller 5,75 t maximal lyftkraft och fixar därmed alla redskap. De utvändiga reglagen till den bakre trepunktslyften och kraftuttaget är bekvämt placerade på båda bakskärmarna. Det finns dessutom en praktisk hållare för dragstångskulor bak. Den bakre trepunktslyftens utrustning täcker alla behov: Manuella eller automatiska stabiliseringsstag Robust och enkel toppstångshållare Praktisk hållare för kulor bak På båda bakskärmarna finns externa reglage för den bakre trepunktslyften Den elektroniska bakre trepunktslyften man manövreras på tre sätt: 1 På den ergonomiska multifunktionsspaken kan lyftning, säkning och inställning av arbetsposition för trepunktslyften aktiveras samt stoppas med stoppknappen. 2 På den högra sidokonsolens manöverpanel kan trepunkstlyften även aktiveras samt stoppas med stoppknappen. Där finns även reglage för trepunktslyftens arbetspostition, handgas samt ytterligare reglage. Detta är särskilt praktiskt framför allt vid vändning på vändtegen. 3 På den högra B-stolpen finns reglage för manuell höjning och sänkning av trepunktslyften, praktiskt vid tillkoppling av redskap. Alltid rätt varvtal. 540 r/min och 540 r/min ECO 540/540 ECO och 1000 r/min Kraftuttagsvartal förväljs enkelt med en knapptryckning på höger B-stolpe. Med ett annat reglage direkt på höger sidokonsol kopplas kraftuttaget till. Till/från-koppling av kraftuttaget kan styras automatiskt av höjden på den bakre trepunktslyften. Placera bara den bakre trepunktslyften i önskad position och tryck och håll in knappen för kraftuttagsautomatik, så sparas önskad till/- frånkopplingsposition. Full kraft redan från början. ARION 400 överför hela sin effekt via kraftuttaget redan vid stillastående och även vid låga hastigheter. I kraftuttagsläge ECO körs motorn med ett lägre, mer bränslesnålt varvtal. Vid lättare arbeten kan det lägre motorvarvtalet både ge sänkt bullernivå och spara värdefullt bränsle. 540 r/min ECO vid nås motorvarv per minut. Det är mycket bekvämt att montera redskap eftersom kraftuttagstappen kan vridas. Trepunktslyft och kraftuttag kan manövreras med reglage på bakskärmarna. På den vänstra bakskärmen finns en hållare för fyra dragstångskulor. Den bakre trepunktslyften kan inte bara manövreras via sidokonsolen utan även med multifunktionsspaken. Med en lyftkraft på upp till 5,75 t ( ) resp. 4,5 t ( ) fixar ARION 400 alla redskap. Kraftuttagsautomatiken aktiveras på den högra sidokonsolen

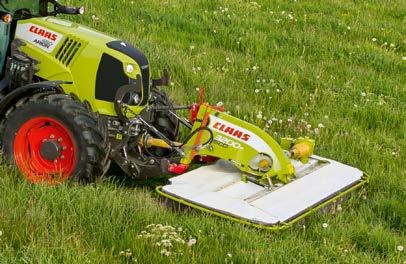

15 Mer mångsidighet. Fler användningsområden. Frontlyft Integrerad frontlyft. För att kunna arbeta säkert och effektivt måste kopplingen mellan traktorn och arbetsredskapet ha en stark konstruktion. Frontlyften på nya ARION 400 skapar bra förutsättningar för just detta. Den kompakta och helintegrerade frontlyften har en imponerande lyftkapacitet på som mest 2,8 ton. Lyften kan även manövreras från utsidan (endast i kombination med elektrohydrauliska ventiler). Även frontkraftuttaget på 1000 r/min, kan manövreras från utsidan. Dessutom finns det möjlighet att välja till ett hydrauluttag samt ett returuttag. Frontlyft och frontkraftuttag. Tre positioner för de främre lyftarmarna: uppfällda, fast arbetsposition samt flytläge i det avlånga hålet Dubbelverkande lyftcylinder Kort avstånd mellan framaxel och fånghakar 1000 r/min kraftuttag med utvändig manövrering Yttre manövrering av frontlyften (i kombination med elektriska hydraulventiler) Kopplingar för alla tillfällen. I anslutning till frontlyften finns det integrerade hydraulik- och eluttag för olika användningsområden: Dubbelverkande hydrauluttag Trycklöst returuttag 7-poligt uttag Mångsidighet tack vare den kraftfulla frontlyften. Flera anslutningar integrerade i fronten. Spärr- och omkopplingsventilen för den främre trepunktslyften nås bekvämt från hytten. I kombination med elektroniska hydraulventiler kan frontlyften även manövreras externt

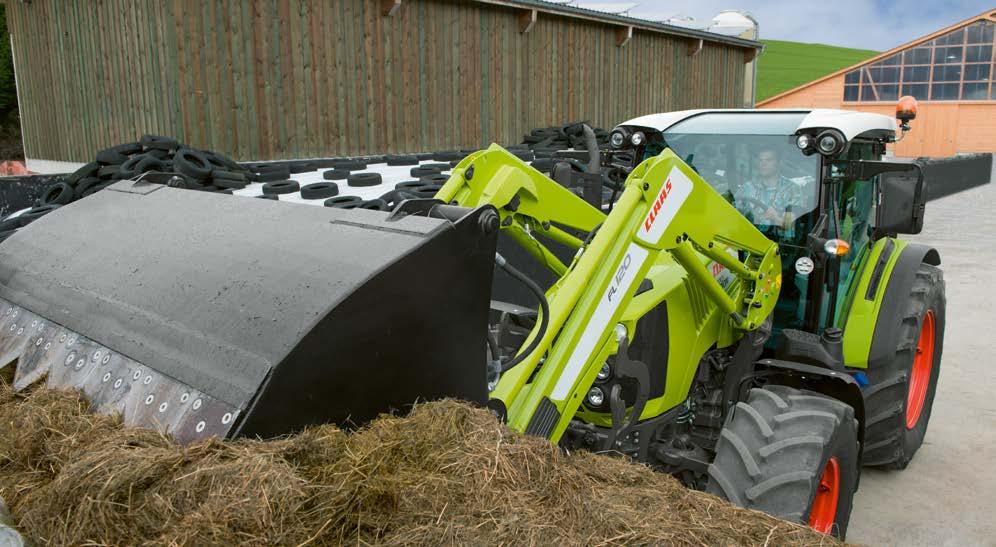

16 Passar perfekt. CLAAS frontlastare. Frontlastare Inga kompromisser. Inte heller vid frontlastararbete. Allt från ett ställe. Den unika multifunktionsspaken kombinerar manövrering För frontlastaren är kopplingen till traktorn mycket viktig för att kunna lasta säkert och snabbt. Optimal integrering av lastarfästena har därför haft stor betydelse redan under utvecklingen av ARION 400-serien. Fästenas placering långt bak ger stabilitet vid tunga arbeten. Den stabila infästningen till motorns nya ram påverkar inte styrförmågan eller det enkla underhållet. Tack vare det nya anfästningskonceptet kan CLAAS frontlastare även eftermonteras utan problem. Två manövreringsvarianter. CLAAS-frontlastaren på ARION 400 manövrerar du med multifunktionsspaken som är integrerad i armstödet som standard. Beroende på utrustning kan du välja mellan FLEXPILOT (hydrauliskt styrd ventilreglering) eller ELECTROPILOT (elektronisk ventilstyrning). Båda systemen ger högsta komfort eftersom styrningen är mycket lätt och smidig att dosera. av frontlastaren med manövrering av transmission, motor och bakre trepunktslyft. Det betyder att föraren kan ha kvar höger hand på multifunktionsspaken så att lastningen går snabbare. Självklart är även den tredje och fjärde funktionen på frontlastaren integrerade i multifunktionsspaken. Med vänster hand styr och aktiverar föraren REVERSHIFT-spaken för riktningsbyte. För att justera de maximala lyft- och sänkhastigheterna steglöst kan du reglera flödesmängderna till de elektroniska hydraulventilerna för frontlastaren enkelt i CIS via ELECTROPILOT. Lågt tak gör att du kommer fram. För ARION 420 och ARION 410 är låga höjder inget hinder. Med lågtakshytten tar du dig igenom passager från 2,47 m. Tack vare glastakluckan har föraren ändå optimal sikt. Starka fördelar. Lastarfästen och -reglage kan fabriksmonteras Alla hytter är testade enligt FOPS-riktlinjerna (Falling Object Protective Structure) Välj mellan två bekväma varianter av multifunktionsspaken: ELECTROPILOT eller FLEXPILOT Välj mellan hydraulisk parallellföring PCH på FL-frontlastare eller mekanisk parallellföring PCM på FL C-modeller Active Control System (ACS) för automatiskt tillbaka redskapet till utgångspositionen med en knapptryckning Via Synchro Control System (SCS) kan tiltning och tredje funktion för redskapet styras med en manöver. Det underlättar exempelvis tippning med en gripskopa. FITLOCK system för snabb och bekväm till- och frånkoppling MACH snabbkoppling för elektriska och hydrauliska anslutningar FASTLOCK för hydraulisk låsning av arbetsredskapet SPEEDLINK för automatisk låsning och sammankoppling av arbetsredskapets alla hydrauliska och elektriska anslutningar SHOCK ELIMINATOR för lastdämpning Stort urval av redskap Och naturligtvis: fullständig CLAAS service ARION FL 120 / FL 120 C FL 100 / FL 100 C FL 80 / FL 80 C Tillgängligt Ej tillgängligt från 2,61 m PANORAMIC och standardhytterna klarar höjder från 2,61 m. från 2,47 m Tack vare det låga taket är låga höjder inget hinder

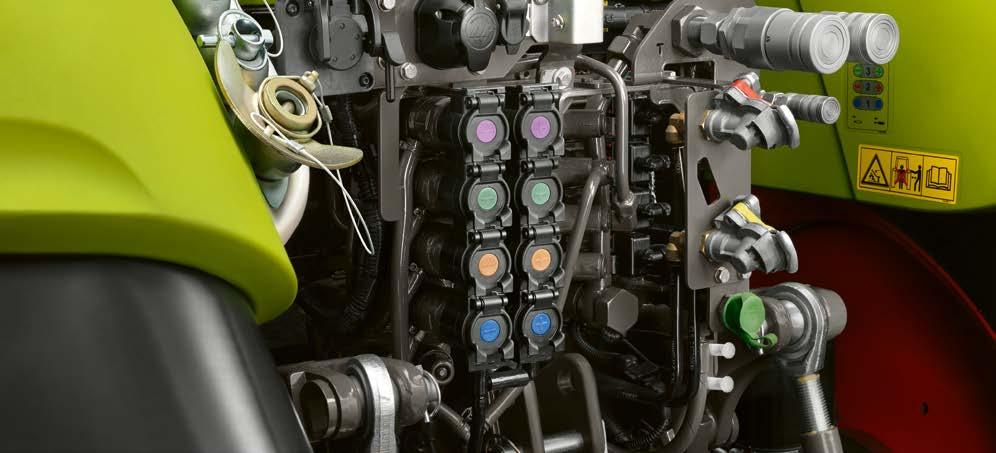

17 Hydraulik efter behov. Hydraulik Förarhytt med CIS-display eller CIS färgdisplay Förarhytt utan CIS-display Elektroniskt styrda hydraulventiler Mekaniska hydraulventiler Mekaniska hydraulventiler Antal hydraulventiler max 6 max 5 max 5 (varav två för frontlastare som tillval) ELECTROPILOT i multifunktionsspaken ELECTROPILOT i multifunktionsspaken (enbart för frontlastare) FLEXPILOT i multifunktionsspaken (enbart för frontlastare) Inställning av flöde (elektronisk) (mekanisk och/eller elektronisk) (mekanisk) Inställning av tid Fjärrmanövrering av frontlyft Tillgängligt Ej tillgängligt Flexibilitet ingår. På ARION 400 kan du välja mellan tre olika hydraulsystem: 60 l/min med öppet hydraulsystem 100 l/min med öppet hydraulsystem och öppen pumpsummering 110 l/min med lastkännande system Utöver detta kan du välja upp till tre mekaniska eller sex elektroniska hydraulventiler. På ARION 400 kan du välja mellan många olika utrustningsvarianter för hydrauliken och utforma traktorn individuellt efter dina arbetsuppgifter: som allroundmaskin med frontlastare eller som specialist. Det spelar ingen roll om du väljer en bekväm hightech- eller en effektiv grundutrustning: ARION 400 passar alltid. Koppla snabbt och enkelt. Hydraulventilerna baktill på ARION (upp till fyra) är lätta att koppla. Färgmarkeringarna underlättar korrekt montering av hydraulslangarna. Väldoserad. Hydraulsystem med oljeflöde 60 l/min är standard. Som tillval finns ett system med 100 l/min med en pump som betjänar bakre trepunktslyften och en andra pump till hydraulventilerna. På ARION 400 arbetar dessa två system samtidigt. Dessutom kan båda pumparnas oljeflöde styras helt till ventilerna. Idealiskt vid tungt arbete med frontlastare eller till speciella hydraulredskap. Styrningen betjänas separat av en tredje pump, vilket säkerställer att den yttre hydrauliken alltid kan utnyttja de 100 l/min som är avsedda för den. Det lastkännande systemet på 110 l/min består av en variabel hydraulpump. Den ger endast det flöde som krävs för det aktuella arbetet och därmed undviks onödigt oljeflöde. För arbetsredskap med egna hydraulventiler finns det Powerbeyond-anslutningar med uttag bak i kombination med det lastkännande systemet. Det innebär att redskapet styr sitt eget oljebehov, utan permanent hydraulflöde. Fördelar: Hydraulolja matas efter behov till arbetsredskapet Stor ledningsdiameter, koppling med plan tätning och trycklöst returflöde minskar effektförlusterna Det är en fråga om inställning. För varje mekanisk hydraulventil finns det en vridknapp. Med hjälp av vridknappen kan funktionen för respektive hydraulventil väljas: Vridknappsposition IIII: Tryck / Neutral / Tryck + / flytläge Vridknappsposition III: Tryck / Neutral / Tryck + Vridknappsposition lås: Hydraulventil låser i tryckläge för permanent drift eller i neutralläge. Redskap med krävande hydraulik försörjs via det lastkännande systemet med Power-Beyondanslutningar. Styrningen av de elektroniska hydraulventilerna sker med vippbrytarna på sidokonsolen och ELECTROPILOT som är integrerad i multifunktionsspaken

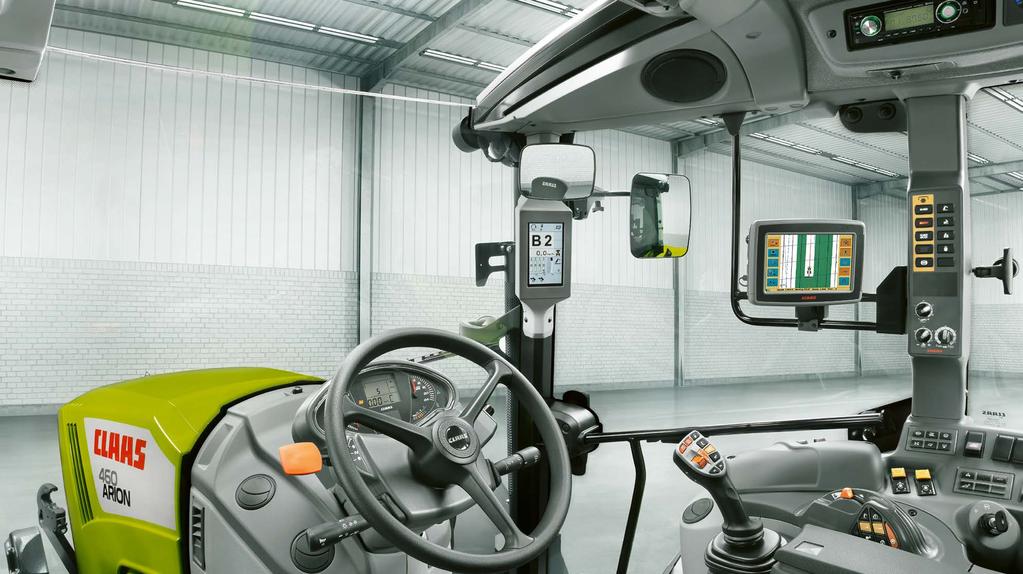

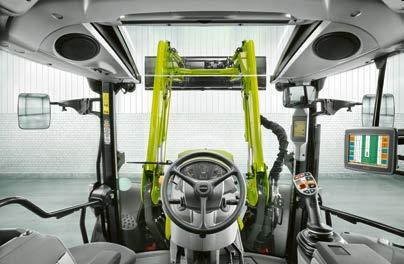

18 Som gjort för dig. Hytten. Komfort Med ARION 400-modellerna presenterar CLAAS en helt ny hyttgeneration som klarar alla utmaningar. Hytten har utvecklats tillsammans med lantbrukare från hela Europa och ger i PANORAMIC-utförandet en helt ny utrymmes- och siktkänsla. Bästa runtomsikt tack vare hytten med 6 mycket smala stolpar Bästa åtkomst till hytten Tyst och bekväm arbetsplats Armstöd med integrerad multifunktionsspak som standardutrustning 34 35

19 Mer än bara en arbetsplats. Hytterna. Förarhytt från 2,61 m från 2,61 m från 2,47 m PANORAMIC hytt Hytt med standard tak Hytt med lågt tak Fyra hyttvarianter. Unik sikt med PANORAMIC-hytt. Högre komfort gör dig mer effektiv. Traktorförare har ofta långa arbetspass. För att inte riskera hälsan behöver de en anpassad arbetsplats. Den ska även enkelt kunna anpassas till traktorns breda användningsspektrum. Hytten med 6 stolpar gör att alla förare kan arbeta bekvämt med optimal sikt, maximalt skydd och högsta komfort: Hel framruta Sex smala stolpar för 360 runtomsikt Dörrar med stor öppningsvinkel, som tack vare strukturen med 6 stolpar bara sticker ut en kort bit över traktorkonturen även när de är öppna Bekvämt insteg från båda sidor av traktorn Alla hyttvarianter uppfyller kraven i FOPS (Falling Object Protective Structure) för skydd mot nedfallande föremål Rymlig hyttkonstruktion ger mer plats Rattstången ställs in enkelt med en fotpedal Fack för kylda drycker under passagerarsätet Med nya ARION 400 kan du välja mellan fyra olika hyttvarianter. Välj bara den lösning som motsvarar dina krav: PANORAMIC hytt med vindruta som övergår i glastaket för maximal sikt, och med en lägsta totalhöjd på 2,61 m Förarhytt med högt tak samt en lägsta totalhöjd på 2,61 m Hytt med låg takhöjd 1, med eller utan taklucka av glas och en lägsta totalhöjd på 2,47 m Hytt med fem stolpar 2 och taklucka, heltäckande stor och slagtålig sidoruta av polykarbonat på höger sida och en lägsta totalhöjd på 2,70 m. Perfekt för kommuner. Idealiskt för alla frontlastararbeten: Synfältet omfattar en vinkel på hela 90 ur förarens perspektiv. I denna unika hyttstruktur finns inga störande tvärbalkar och den ger maximal säkerhet och komfort. Den 2,41 m 2 stora, heltäckande glasfronten, som går från golv till tak, sörjer för optimal sikt. 1 Kan endast fås på ARION 420 och Kan endast fås på ARION 450, 440 och 420 Den avsmalnande motorhuven ger optimal sikt genom att den smalnar av mot föraren och nedåt

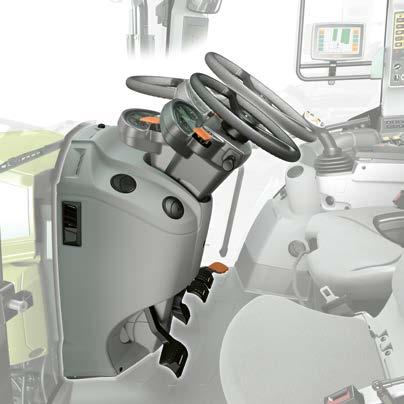

20 Ergonomi och komfort för bästa arbetsförhållanden. Förarhytt Bekvämt och säkert redan från starten. Förstklassig komfort. Överskådligt och genomtänkt. För angenämt arbete. Konceptet med 6 stolpar möjliggör en stor öppningsvinkel för dörren med litet överhäng. Detta gör det inte bara lätt att komma in i hytten utan skyddar även dörren från skador. Nedsmutsningsskyddet på trappstegen och de stabila handtagen ger hög säkerhet vid alla arbeten oavsett om du är på åkern eller hemma på gården. ARION 400 har åtskilliga detaljer som bidrar till den bästa miljön för långa arbetsdagar. Tack vare de många förvaringsmöjligheterna har föraren alltid plats för sin mobiltelefon eller dokument. Under passagerarsätet finns ett kylfack som rymmer en 1,5 litersflaska och snacks. Perfekt för lunchpausen. När föraren trampar ned den lilla pedalen under rattstången fälls hela rattstången upp och ger mer plats för att kliva i och ur. Den kan ställas in i rätt läge för arbetet. Med en extra spak på rattstången kan rattens höjd ställas in i olika lägen. Instrumentpanelen är väl synlig eftersom den sitter på rattstången och följer med i rörelserna. Alla ARION 400-modeller är utrustade med en effektiv värme-/ ventilations-anläggning med steglös fläktstyrning. Självklart finns en klimatanläggning som tillval. Komponenterna i klimatanläggningen är inbyggda i det dubbelt isolerade hyttgolvet. Det möjliggör optimal fördelning av luftströmmen i hytten och reducerar ventilationens bullernivå markant. Eftersom inga komponenter monterats i taket har föraren extra plats runt huvudet och en känsla av större utrymme. Det bekväma passagerarsätet är stoppat och har ett tygöverdrag som är lätt att hålla rent. I hytten finns uttag för ström och ISOBUS-kompatibla terminaler. Praktiskt dokumentfack i den högra sidokonsolen. När föraren trampar ned mittpedalen en gång svänger rattstången automatiskt upp och gör det lätt att kliva ur traktorn. De många idealiskt placerade luftutsläppen i hytten sörjer för ett behagligt klimat utan drag. Den moderna radion kan fås med USB-anslutning, AUX-ingång, SD-kortläsare och Bluetooth. Reglagen för arbetsbelysningen är smart placerade på den vänstra B-stolpen. Allt är lättillgängligt tack vare de praktiska förvaringsfacken i den vänstra sidokonsolen. Det finns ett 12 V-uttag för laddning av mobiltelefon

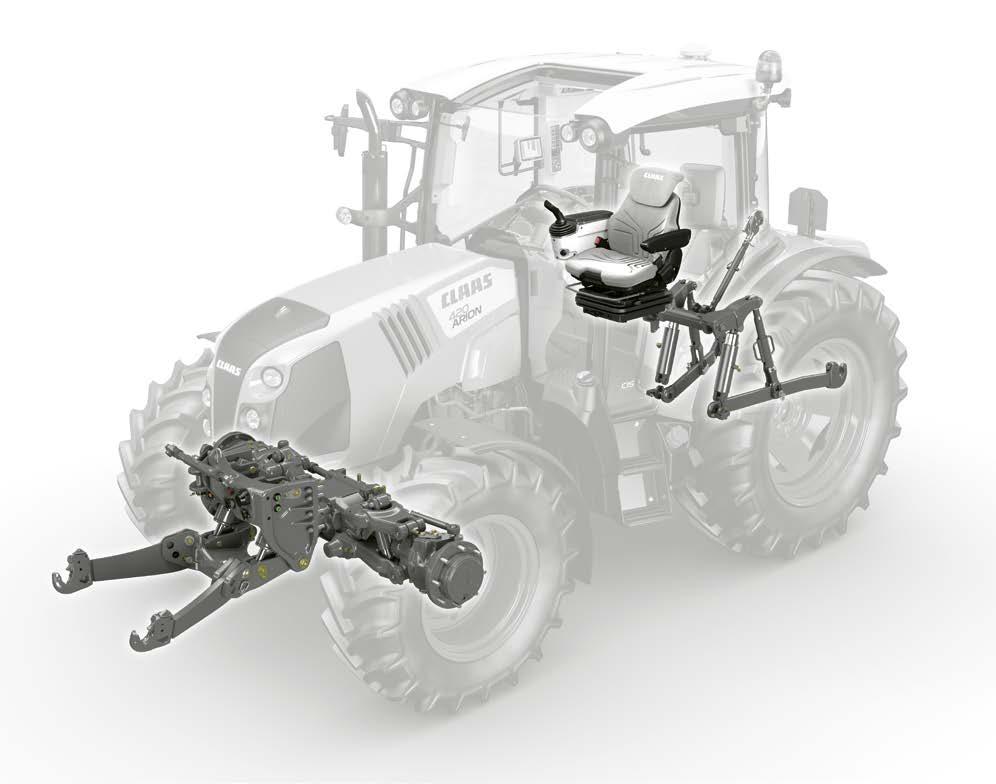

21 NYHET Fjädringen, som skonar både förare och maskin. Körkomfort PROACTIV framaxelfjädring. Högsta komfort. Lastdämpning fram och bak. Axelns separata hjulupphängning och fjädervägen på 90 mm garanterar bästa köregenskaper. Anpassad efter traktorns belastningstillstånd stannar fjädringen automatiskt i mittläge. Belastningsförändring genom inbromsning och vändningsmanövrer kompenseras också. Tunga burna redskap i trepunktslyften både fram och bak belastar både traktor och förare. För att jämna ut lasttoppar vid transporter och vid upplyfta redskap på vändtegen är både den främre och den bakre trepunktslyften utrustad med en lastdämpning. Komfort som hos de riktigt stora: ARION 400. NYTT: Extra komfort med hyttfjädring. Lågfrekvensfjädring. Premium förarstol. Under långa och ansträngande arbetsdagar är komfort numera inte en lyx som enbart tillhör de högre klasserna, utan ett självklart krav. Nya ARION 400 ger dig komfort in i minsta detalj. Den för ARION tillgängliga mekaniska tvåpunktshyttfjädringen ger en mer komfortabel körning i alla situationer. Hela upphängningssystemet fungerar helt underhållsfritt. I kombination med PROACTIV framaxelfjädring uppfyller ARION 400 de högsta kraven. I urvalet av fem förarstolar från tillverkarna Sears och Grammer finns det även en vridbar premiumstol med lågfrekvent luftfjädring. Automatisk inställning av fjädringen efter förarens vikt Den vridbara stolskonsolen gör att föraren får bättre uppsikt över redskapen 40 41

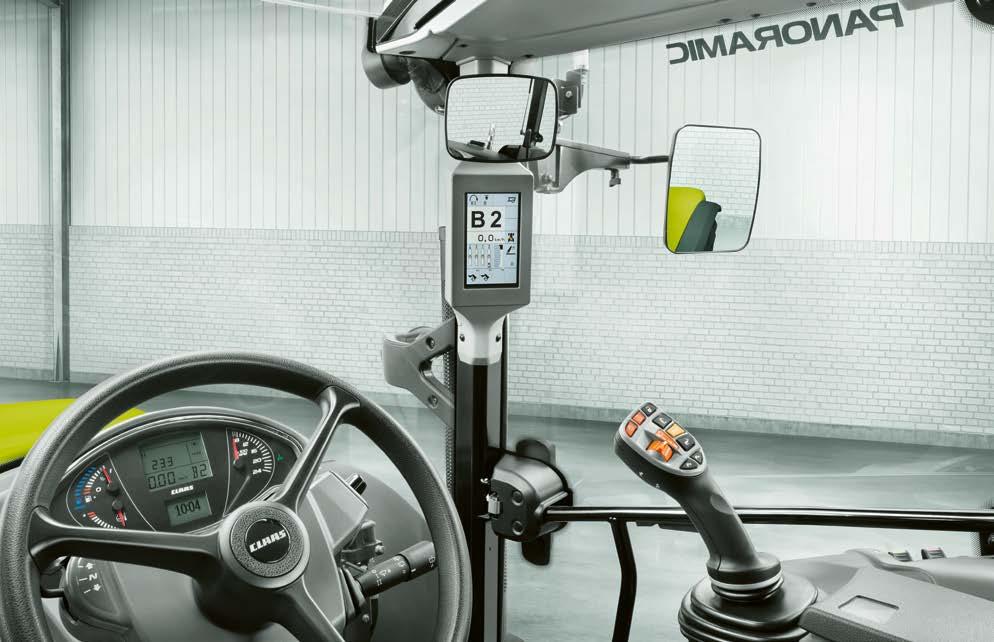

22 Allt i en hand. Multifunktionsspaken. Multifunktionsspak Enkel. Genialisk. Den nya multifunktionsspaken en översikt: Den nyutvecklade multifunktionsspaken gör det ännu enklare och bekvämare att styra transmission, frontlastare, bakre trepunktslyft och hydraulventiler. Det betyder att vänster hand bara behövs för att styra och för att sköta REVERSHIFTspaken för körriktningsbyte. Din högerarm vilar bekvämt på armstödet medan du med multifunktionsspaken bekvämt styr alla funktioner på ARION 400. Armstödet kan justeras både på längden och höjden efter förarens behov. Dessutom kan du via multifunktionsspakens joystickfunktion om så önskas manövrera två hydraulventiler: antingen med den hydraulstyrda FLEXPILOT-funktionen för frontlastare eller med den elektroniska ELECTROPILOT-funktionen för frontlastare och hydraulventiler bak. 1 Vippbrytare med fem positioner för manövrering av powershift-växlarna och QUADRISHIFT eller HEXASHIFTväxellådans grupper 2 Vändtegsväxel 1 3 Motorvarvtalsminne 1 4 Aktivering av ELECTROPILOT-joystickfunktion på multifunktionsspaken 1 5 Bakre trepunktslyft 6 Funktionsknappar F3/F4 7 ELECTROPILOT eller FLEXPILOT ventilmanövrering: lyft/sänk eller frontlastare höj/sänk 8 ELECTROPILOT eller FLEXPILOT ventilmanövrering: lyft/sänk eller frontlastare bakåttilt/tömning 9 Funktionsknapp F5 10 Hydraulventil, flytläge 1 Endast vid utrustning med CIS-display eller CIS-färgdisplay Smart funktion: Via det integrerade ventilationsgallret skapas en permanent luftcirkulation mellan handen och multifunktionsspaken. Det gör att händerna alltid är bekvämt torra

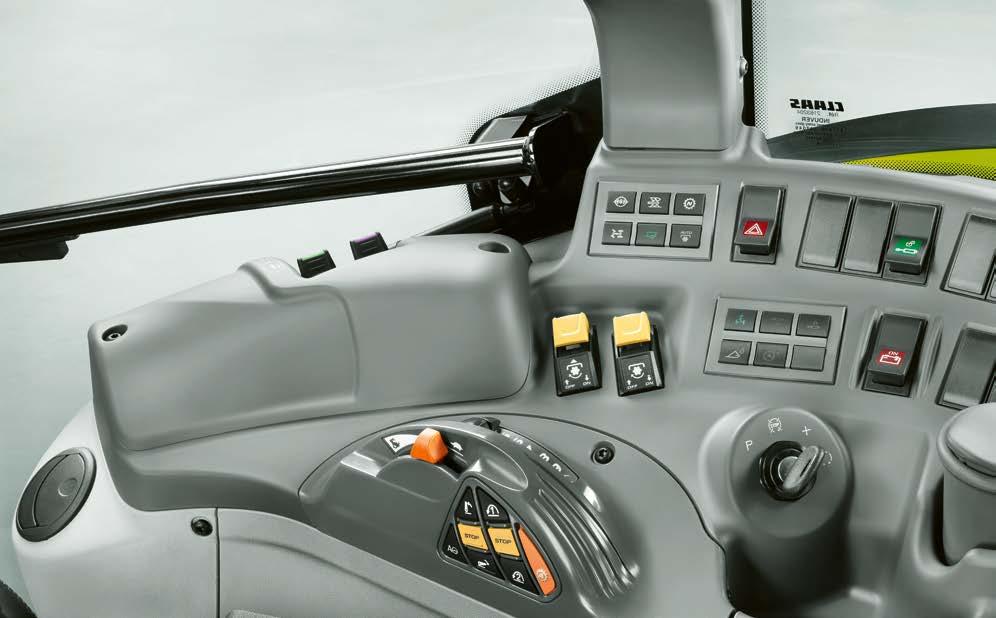

23 Allt på rätt plats. Höger manöverkonsol Välordnat. Knappar för den elektroniska styrningen av trepunktslyften och förval av kraftuttagsvarvtal är placerade på höger B-stolpe. På så sätt garanteras enkel åtkomst under arbetet och när du tittar bakåt kan inställningen av den elektroniska trepunktslyften enkelt göras. Två extra knappar för att lyfta och sänka den bakre trepunktslyften underlättar dessutom kopplingen av redskap. A Förval av kraftuttagsvarvtal B Manövrering bakre trepunktslyft C Status för bakre trepunktslyft D Inställning av bakre trepunktslyft Sidokonsol med perfekt ergonomi. Centrum för avspänt, effektivt arbete: Sidokonsolen är resultatet av omfattande studier av arbetsmomenten i hytten. Funktioner som används ofta har placerats på multifunktionsspaken, medan funktioner som används mera sällan finns på sidokonsolen till höger: 1 Manöverpanel för elektroniska eller mekaniska hydraulventiler 2 Manöverpanel för drivlina 3 Elektronisk växling för krypväxelgrupp 4 Huvudbrytare (hydraulik, styrsystem, batteri (automatiskt eller manuellt) 5 Manöverpanel tilläggsfunktioner för hydraulik 6 Aktivering av främre och bakre kraftuttag Manöverpanel bakre trepunktslyft. Den bakre trepunktslyften kan, utöver via multifunktionsspaken, tillsammans med andra funktioner även styras via sidokonsolens manöverpanel. Det gör ARION 400 flexibel även på vändtegen: 7 QUADRACTIV eller HEXASHIFT växlingsautomatik 8 Manövrering av bakre trepunktslyft (lyft, stopp, sänk) och CSM (CLAAS SEQUENCE MANAGEMENT) 9 Aktivering av styrningsautomatik GPS PILOT 10 Manuell handgas 11 Skjutreglage för djupbegränsning av bakre trepunktslyft Komfort och effekt på högsta nivå. De elektroniska hydraulventilerna. Utrustningen på ARION 400 med lastavkänningshydraulik och elektroniska hydraulventiler sätter nya standarder. Via multifunktionsspaken och upp till två vippbrytare på sidokonsolen kan de upp till sex elektroniska hydraulventilerna styras proportionellt. Flödesmängd och tidsstyrning programmeras snabbt i CIS. När vippbrytarna trycks ned helt aktiveras tidsstyrningen. Om vippbrytaren inte trycks ned helt sker styrningen proportionellt. Det kontinuerliga flödet genom ventilen aktiverar resp. inaktiverar föraren enkelt med ett kort tryck på vippbrytaren. Manöverpanel för drivlina: Differentialspärr, fyrhjulsdrift, transport- och fältläge, neutralväxel och aktivering av det automatiska kraftuttaget. Manöverpanel tilläggsfunktioner för hydraulik: Aktivering av framaxelfjädring, säkerhetsbrytare låsning av redskapsfäste frontlastare (FASTLOCK/SPEEDLINK), sammankoppling av hydraulpumpar, aktivering av fronthydraulik. De mekaniska hydraulventilerna är också lätta att nå och ställa in på sidokonsolen. Elektroniska hydraulventiler finns som tillval

24 NYHET Du kan välja: CIS eller CIS med färgdisplay. CIS Få mer gjort. Med CIS. Förarhytt utan CIS-display Förarhytt med CIS-display Förarhytt med CIS-färgdisplay Visarinstrument i förarhytten Tillgänglig utrustning LCD-display i instrumentbrädan LCD-display i instrumentbrädan LCD-display i instrumentbrädan CIS-display Växlingsdisplay CIS färgdisplay QUADRISHIFT QUADRISHIFT eller HEXASHIFT 1 QUADRISHIFT eller HEXASHIFT 1 QUADRACTIV eller HEXACTIV 1 automatväxling QUADRACTIV eller HEXACTIV 1 automatväxling Mekaniska hydraulventiler Mekaniska eller elektroniska hydraulventiler Mekaniska eller elektroniska hydraulventiler FLEXPILOT FLEXPILOT eller ELECTROPILOT FLEXPILOT eller ELECTROPILOT Dynamisk styrning CSM vändteghantering (CLAAS SEQUENCE MANAGEMENT) 1 Tillval endast hos 460, 450, 440, 430 Helt enkelt bättre. ARION 400 med CIS-display. Med CIS färgdisplay finns inget mer att önska. Om det behövs något mer, öppnar varianten med CIS-display Alltid det viktigaste framför ögonen. Instrumentpanelens rundade utformning har samma radie som ratten. Därmed får föraren perfekt sikt över alla displayer. I mitten av instrumentbrädan i det direkta synfältet finns en LCD-display. Här visas viktig information om traktorn: Aktuell växel Hastighet och vald färdriktning Främre och bakre kraftuttagsvarvtal Föraren är väl informerad, även utan extra display. 1 LCD-display i instrumentbrädan 2 CIS-display 3 Växellådsdisplay eller CIS-färgdisplay Du drar nytta av tekniken hos de stora även på kompakta ARION 400 med CIS-display. Med CLAAS INFORMATION SYSTEM (CIS) kan du utnyttja de automatiska funktionerna på ARION 400 till max. Med CIS styrs transmissionen, motorvarvtalet eller de elektroniska hydraulventilerna automatiskt. Du kan därför använda händer och tankar till viktigare uppgifter och får på så sätt ut mesta möjliga av din ARION 400. Produktivitet och effektivitet varje dag. möjligheten till ytterligare alternativ för att öka komforten och effektiviteten. 7 "-displayen har en modern och mycket enkel design. All viktig information om transmission, hydraulventiler och bakre trepunktslyft finns här centralt på A-stolpen. Dessutom kan andra funktioner såsom dynamisk styrning eller CSM vändtegsautomatik (CLAAS SEQUENCE MANAGEMENT) integreras för att förbereda ARION 400 för alla utmaningar: Du kan även utföra krävande arbeten med kombinationer med front- och bakmonterde redskap eller lastararbeten i trånga utrymmen enkelt och avspänt. Låt din CLAAS-representant ge dig råd och välj exakt de egenskaper som matchar dina behov

25 NYHET Välinformerad. CIS. % % $ & % CIS ' ' NP K NP K ) ) Aktuell växel 2 Vald vändtegsväxel 3 Begränsning av HEXACTIV eller QUADRACTIV växlingsautomatik 1 ) 4 HEXACTIV eller QUADRACTIV växlingsautomatik 5 Val av fält- eller transportläge 6 Körriktning resp. neutral växel 7 Status bakre trepunktslyft och hydraulventiler 8 Tilldelning av funktionsknappar 9 Inställningsmeny 21 $872 CIS färgdisplay på A-stolpen med integrerad CIS-display i instrumentpanelen och inställningsmeny växeldisplay i A-stolpen NYTT: CLAAS INFORMATION SYSTEM (CIS) i färg. CLAAS INFORMATION SYSTEM (CIS). Följande funktioner kan ställas in via CIS Startväxel i transmissionen I denna variant är CIS-displayen integrerad i instrumentpanelen. Växlingspunkter för HEXACTIV eller QUADRACTIV Den moderna designen hos CIS färgdisplay på 7 tum i Tack vare den självförklarande menynavigeringen och symboliken A-stolpen erbjuder föraren information om transmissionen, kan även en ej instruerad förare enkelt välja lämplig inställning. Känslighetsinställning REVERSHIFT kopplingsfri fram/back de elektroniska hydraulventilerna och F-knapparna. På CIS Den extra transmissionsdisplayen i A-stolpen visar all Val av olika växlar framåt resp. bakåt färgdisplay visas inställningarna på displayens nedre del. information om transmissionen. Tids- och flödesinställning för de elektroniska Den logiska menystrukturen och de tydliga symbolerna gör navigeringen busenkel. växlingsautomatik hydraulventilerna I båda anläggningarna kan inställningarna väljas bekvämt via en vridknapp och ESC-knappen på ratten. Kördator med funktioner som avverkad areal, bränsleförbrukning och arealkapacitet Visning av underhållsintervall 1 Navigering i meny 2 Välj 3 ESC-knapp 48 49

26 NYHET Avslappnad arbetsmiljö. CSM och dynamisk styrning. CSM Dynamisk styrning B 2 CLAAS SEQUENCE MANAGEMENT (CSM). Vändtegsautomatiken CSM tar över allt arbete vid vändningar. Med en knapptryckning upprepas alla tidigare inspelade funktioner. CSM erbjuder: Spela in upp till fyra sekvenser Aktivera, avbryt eller stoppa sekvenserna i förtid Visning i CIS färgdisplay Följande funktioner kan kombineras i valfri ordningsföljd: Hydraulventiler med tids- och flödesstyrning Fyrhjulsdrift, differentialspärr och framaxelfjädring Frontlyft och bakre trepunktslyft Vändtegsväxel Främre och bakre kraftuttag Motorvarvtalsminne HEXACTIV eller QUADRACTIV automatväxling Spela in och upprepa. Sekvenserna registreras löpande. Föraren kan steg för steg med hjälp av tydliga symboler följa utvecklingen av sin sekvens på CIS-färgdisplayen. Under uppspelning av en sekvens kan den avbrytas vid en paus och sedan fortsättas igen genom att bara trycka på en knapp. Dynamisk styrning. Den dynamiska styrningen från CLAAS erbjuder möjligheten att justera förhållandet mellan ratten och styrvinkeln hos framaxeln i flera steg beroende på förarens önskemål. Föraren har förutom CIS-färgdisplay ett urval av två automatiska program och ett manuellt läge. De båda automatiska programmen hjälper föraren genom att ändra graden av styrförhållandet som en funktion av fordonshastigheten eller aktuell styrvinkel. Systemet är på så sätt individuellt anpassningsbart till alla behov. Vid styrvinkelberoende läge minskas styrförhållandet vid körning rakt fram kraftigt. Styrningen är då känsligare. Ju mer föraren vrider ratten, desto snabbare reagerar styrningen. Idealiskt för att arbeta med till exempel frontlastaren. Föraren kan köra rakt och ändå manövrera snabbt. I hastighetsberoende läge minskas styrutväxlingen proportionellt med ökad körhastighet över 10 km/h. Detta ger fördelar inom områden som fältarbete. På vändtegen kan föraren vända extra lätt och snabbt. Vid snabbare arbeten reduceras styrförhållande åter för att man lättare ska kunna köra rakt. I manuellt läge är rattens styrvinkelförhållande fast anslutet vid de fyra justerbara stödnivåerna. CSM-sekvenser aktiveras bekvämt: Sekvens ett och två på höger sidokonsol eller tre och fyra med F-tangenterna på multifunktionshandtaget Den dynamiska styrningen slås snabbt och enkelt på med en knapp på den högra sidokonsolen

27 EASY. Få ut mer. EASY Efficient Agriculture Systems by CLAAS Namnet säger allt. EASY: Ett samlingsnamn för hela den samlade expertisen på elektroniska system från CLAAS. EASY står för Efficient Agriculture Systems och håller vad det lovar allt från maskinoptimeringen med CEMOS AUTOMATIC via styrsystem och övervakning av maskinparken via TELEMATICS till Farm Management Software blir väldigt enkelt med EASY. Du kan anpassa systemen perfekt efter varandra och få ut det bästa av dina maskiner, dina förare och därmed även av din verksamhet

28 Ännu bättre kontroll. CLAAS terminaler och ISOBUS. Terminaler Allt efter behov. S10 S7 COMMUNICATOR Display 10,4 tum Display 7 tum Display 5,7 tum Med de mobila displayerna erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan även flyttas från en traktor eller en självgående skördemaskin till en annan, beroende på säsong eller användningsområde. Utrusta din ARION 400 med exakt det du behöver: S10 terminalen: Högupplöst 10,4-tums pekskärm Styr- och ISOBUS-funktioner Upp till 4 kameror kan visas S7 terminalen: Högupplöst 7-tums pekskärmsterminal Styrfunktioner COMMUNICATOR: 5,7-tumsterminal ISOBUS-funktioner ISOBUS-redskapsstyrning. CLAAS TELEMATICS: För anslutning av ISOBUS-kompatibla redskap till traktorn Med TELEMATICS kan du alltid, och var du än befinner dig, Förbättra arbetet: Analys av arbetstiden finns det passande uttag bak, samt inne i hytten. Inga kablar få fram all information om din maskin. Registrerade data Optimera inställningarna: Fjärrövervakning genom bakrutan alltså. Via en maskinspecifik skärmbild styrs skickas med jämna mellanrum via radiosignaler till TELEMATICS Förenkla dokumentationen: Dataregistrering respektive redskap. Tack vare ISOBUS-kompatibilitet kan webbservern. Det ger dig, och eventuellt även en behörig Minska tid för underhåll: Fjärrdiagnos även redskap från andra tillverkare styras med S10 terminalen. servicepartner, möjlighet att hämta och utvärdera relevant information från internet. ISOBUS-anslutningar i förarhytten och bak 54 55

29 Alltid på rätt spår. CLAAS styrsystem. Styrsystem Korrigeringssignalerna RTK + / 2 till 3 cm Basstation Räckvidd ca 15 km Egen referensstation Maximal återkommande precision RTK NET + / 2 till 3 cm Korrektionssignal via mobilnätet 2-frekvenssignal Obegränsad arbetsradie Maximal återkommande precision Abonnemang krävs BASELINE HD + / 4 till 6 cm Mobil referensstation Räckvidd 3 till 5 km Inga abonnemangskostnader Egen korrigeringssignal Integrerat batteri OMNISTAR XP / HP / G2 + / 5 till 12 cm Öka kvaliteten på ditt arbete. CLAAS styrsystem avlastar föraren. De indikerar riktningen resp. styr traktorn helt automatiskt längs det valda spåret. Mistor och överlappningar undviks. Undersökningar visar att ett modernt spårföljningssystem kan spara upp till 7 % bränsle, maskinkostnader, gödsel och växtskyddsmedel. Det automatiska styrsystemet GPS PILOT styrs med hjälp av pekskärmsterminalerna S10 och S7 (se sidan 54/55). Dessa utmärker sig genom en mycket enkel menystruktur och det användarvänliga gränssnittet. Dessutom finns det möjlighet att använda dem som GPS COPILOT. Detta är det mest prisvärda insteget i CLAAS styrsystem för att öka din effektivitet. GPS COPILOT visar dig rätt spår att styra efter, Styr automatiskt även på vändtegen. Funktionen AUTO TURN tar över vändmanövern på vändtegen. Vändriktningen samt nästa spår som ska bearbetas väljs därför i förväg i terminalen, resten fixar styrsystemet. Korrigeringssignal efter behov. CLAAS har utformat sina olika system på ett sådant sätt att du flexibelt kan uppgradera dem när helst du önskar. Detta gäller i lika stor grad terminalens teknologi som användandet av alla vanligt förekommande korrigeringssignaler. För en ökad flexibilitet och användbarhet kan CLAAS styrsystem arbeta med GPS- och GLONASS-satellitsystem. Satellitunderstödd korrigeringssignal 2-frekvenssignal Abonnemang krävs EGNOS / E-DIF + / 15 till 30 cm Inga abonnemangskostnader Grundprecision Utförlig information om detta hittar du i broschyren för CLAAS styrsystem eller hos din CLAAS-återförsäljare

30 Enkel. Säker. Pålitlig. CLAAS service och underhåll. Service ARION 400 har högsta beredskap. Underhåll, reservdelar, service: CLAAS teamet gör allt för att minska stilleståndstiderna för ARION 400 till ett absolut minimum. Vi har utvecklat smarta lösningar för ett effektivt underhåll och en väl förberedd maskin ger optimal säkerhet under användningen. Bibehållen funktion och stabilt värde har högsta prioritet hos oss. Vi vet nämligen hur det är: Din traktor är en viktig del av din framgång

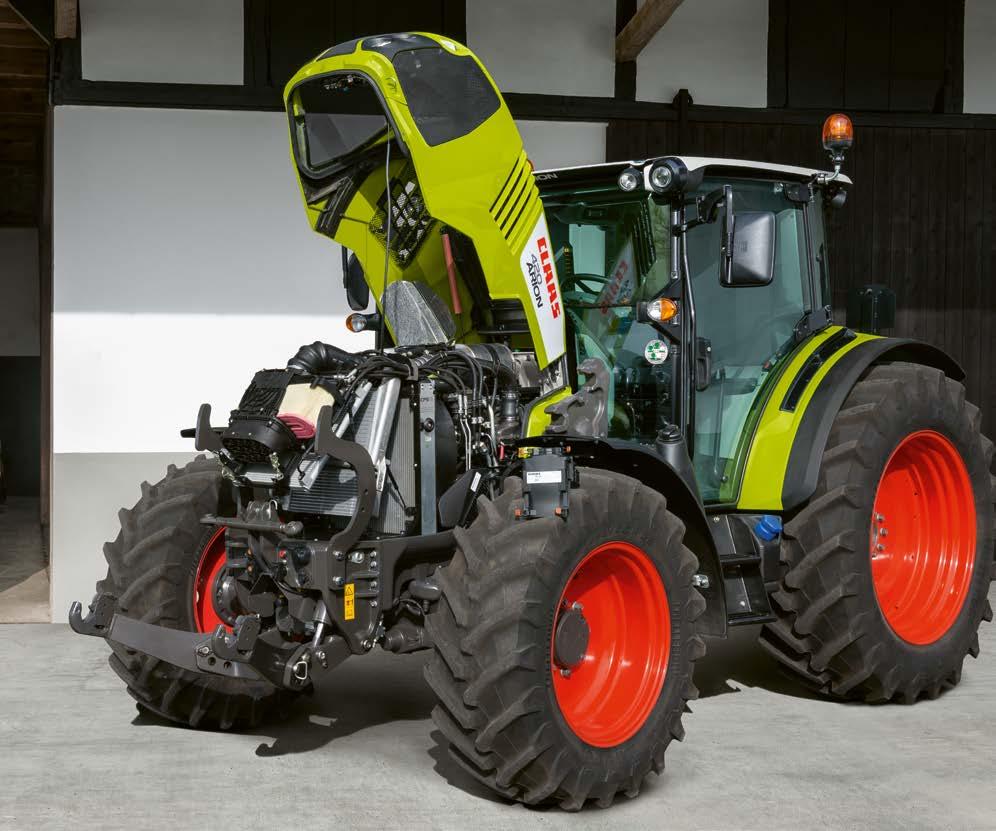

31 Underhållet ska vara enkelt. Underhåll Snabbt och lätt. Frisk luft för full effekt. Daglig service ska vara så enkel som möjligt då blir det lätt en vana. Motorhuven i ett stycke ger med en knapptryckning åtkomst till alla underhållspunkter på motorn Oljekontroll och påfyllning möjlig på vänster sida på ARION 400 vid stängd motorhuv Allt underhåll som måste utföras dagligen kan göras helt utan verktyg Med de långa oljebytesintervallerna (motor 600 h, transmission och hydraulik 1800 h) sparar man mycket tid och pengar. På så sätt förlorar du mindre värdefull tid under säsongen och maskinen gör det den ska arbetar. De stora insugsytorna i motorhuven ger rikligt med friskluft för kylning och för motorns luftfilter. På grund av de låga flödeshastigheterna på insugsytorna förblir dessa alltid rena och genomsläppliga. Kylarpaketen bärs upp av en stabil ram. Gasdämpare öppnar kylytorna i två lägen så att du vid behov säkert och praktiskt kan rengöra dem helt. Luftfiltret är lätt att komma åt i det svala området framför kylarytorna och kan därför plockas ut utan problem. Det generöst dimensionerade luftfiltret är konstruerat för lång livslängd. En föravskiljare för grov smuts förlänger rengöringsintervallet ytterligare. Det är lätt att komma åt hyttens luftfilter på baksidan av hytten. Hyttluften sugs in från sidan via den ena bakskärmen, vilket sörjer för luft med lågt damminnehåll och längre intervall för filterunderhåll. Det är lätt att lossa motorluftfiltret från kylarna. Till höger vid insteget, på lättåtkomlig plats, hittar du batteriet samt ett förvaringsfack för verktyg. Enkel kontroll av oljenivå för transmission och hydraulik genom siktglas bredvid kraftuttaget

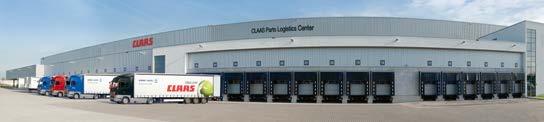

32 Så att det funkar. CLAAS Service & reservdelar. CLAAS Service &; reservdelar Dina krav räknas. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. Så att det funkar. ORIGINAL reservdelar och tillbehör. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativa smörjmedel och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. Så att det funkar. För din verksamhet: CLAAS FARM PARTS. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. Så att det funkar. Alltid den senaste tekniken. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. Så att det funkar. Säkerhet kan planeras. Våra serviceprodukter hjälper dig att höja dina maskiners tillförlitlighet, att minimera risken för att maskinerna ska bli stående och att kunna göra beräkningar med fasta kostnader. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. Så att det funkar. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. Så att det funkar. Problemlösning per fjärrdiagnos: CLAAS TELEMATICS. CLAAS TELEMATICS i din maskin fogar samman två viktiga aspekter för dig: snabb hjälp av CLAAS servicetekniker plus ekonomiska fördelar för ditt arbete tack vare trådlöst nätverk. Vi löser dina problem på plats även när du inte ser oss. Så att det funkar. CLAAS Parts Logistics Center i Hamm, Tyskland, har olika reservdelar på mer än m 2 yta

33 Som du vill ha det. Nya ARION 400. ARION

34 Nya ARION 400. Argumenten. CPS. Den senaste motorteknologin ger hög effekt vid låg bränsleförbrukning FPT 4-cylindriga turbomotorer, maxeffekt hk enligt ECE R 120 QUADRISHIFT transmission med 16 F / 16 B eller HEXASHIFT transmission med 24 F / 24 B HEXACTIV eller QUADRACTIV automatväxling Kraftuttagsautomatik Hydraulflöde max. 110 l/min med lastkänningssystem och Power-Beyond-anslutningar Upp till sex hydraulventiler Unikt frontchassikoncept med integrerad gjutram som tål den kraftigaste belastningen och ger hög flexibilitet Lång hjulbas och optimal viktfördelning Kompakt konstruktion med integrerad trepunktslyft fram Fullständig integration av fontlastaren i traktorn för hög stabilitet och enklaste manövrering Upp till tre kraftuttagsvarvtal (540/540 ECO/1000) Komfort. Ny multifunktionsspak för manövrering av växellåda, bakre trepunktslyft, motorvarvtal och två hydraulventiler Helt nyutvecklad hytt med 6 hyttstolpar i fyra varianter Optimal runtomsikt, även över frontlastare och främre arbetsyta tack vare motorhuvens smala form och PANORAMIC-hytt eller taklucka av glas CIS (CLAAS INFORMATION SYSTEM) display eller CIS färgdisplay CSM (CLAAS SEQUENCE MANAGEMENT) Dynamisk styrning Mekanisk, 2-punktsupphängd fjädring av förarhytten PROACTIV framaxelfjädring med automatisk nivåreglering Kraftfull klimatanläggning och kylfack under passagerarsätet Enkel åtkomst till alla underhållspunkter EASY. ARION Hydraulik Öppen hydraulkrets 60 l/min Flöde vid nominellt varvtal l/min Max arbetstryck bar Antal hydraulventiler bak (min/max) FLEXPILOT joystick Flödesreglering för en hydraulventil Öppen hydraulkrets 100 l/min Flöde vid nominellt varvtal l/min Max arbetstryck bar Antal hydraulventiler bak (min/max) ELECTROPILOT joystick FLEXPILOT joystick Flödesreglering för en hydraulventil Lastkännande hydraulsystem 110 l/min Flöde vid nominellt varvtal l/min Max arbetstryck bar Antal hydraulventiler bak (min/max) ELECTROPILOT joystick FLEXPILOT joystick Flödesreglering för alla hydraulventiler Trepunktslyft bak Dragstänger och toppstång med kula kat. 2 Dragstänger och toppstång med fånghakar kat. 3 Max lyftkraft i fånghakarna kg Genomgående lyftkraft 610 mm bakom kopplingspunkterna kg Lyftområde mm Lastdämpning Extern manövrering ISOBUS-uttag 25 ampere eluttag Frontlyft Lyftkraft kg Frontkraftuttag 1000 r/min Lastdämpning för frontlyft Utvändig manövrering Utvändigt stopp frontkraftuttag Främre hydrauluttag Eluttag bak Förarhytt Hytt med standard tak Hytt med lågt tak PANORAMIC hytt CIS-informationssystem ACC Klimatautomatik Passagerarsäte med integrerad kylbox Justerbar rattstång ARION Kraftuttag Flerlamellkoppling i oljebad Extern manövrering med stoppknapp 540/540E 540/540E/1000 Utbytbar kraftuttagstapp Kraftuttagstapp 1⅜", 6 splines Kraftuttagstapp 1⅜", 6 och 21 splines Kraftuttagstapp 1⅜", 8 och 21 splines Kraftuttagsautomatik 4-hjulsdrift Framaxel fast PROACTIV fjädrande framaxel Automatisk fyrhjulsdrift Max. styrvinkel (fast/proactiv) grader 55/50 55/50 55/50 55/50 55/50 55/50 Castervinkel grader Pendling (fast /PROACTIV) grader 10/8 10/8 10/8 10/8 10/8 10/8 Vändradie m 4,9 4,9 4,5 4,5 4,4 4,4 Spårvidd mm med hjul 340/85 R /85 R /85 R /85 R /85 R /85 R 24 Differentialspärr Fasta framskärmar Pivoterande framskärmar ARION Mått och vikt Bakhjul 600/65 R /65 R R R R R 34 Framhjul 14.9 R R R R R R 24 Totallängd (utan frontvikter, utan frontlyft) (d) mm Centrum bakaxel till ovankant tak på hytt med högt tak (a) mm Centrum bakaxel till ovankant tak på hytt med lågt tak (a) mm Totalhöjd (b) hytt med högt tak mm Totalhöjd (b) hytt med lågt tak mm Hjulbas (c) mm Markfrigång framaxel (e) mm Markfrigång bakaxel (utan dragbom) (f) mm Vikt kg Max tillåten totalvikt kg Totalhöjd med 30"-däck GPS PILOT och GPS COPILOT TELEMATICS fjärrövervakning Helintegrerade ISOBUS-gränssnitt a b e f c d 66 Standard Tillval Tillgängligt Ej tillgängligt Standard Tillval Tillgängligt Ej tillgängligt

35 ARION Motor Tillverkare FPT FPT FPT FPT FPT FPT Antal cylindrar/insug 4/TI 4/TI 4/TI 4/TI 4/TI 4/TI Cylindervolym cm Insprutning (Common-Rail) Miljömotor Tier 4f Avgasrening DOC + SCR Nominellt varvtal varv/min Homologeringsvärde (97/68 EG) 1 kw/hk 102/139 93/126 86/117 80/109 72/98 66/90 Effekt vid nominellt varvtal (ECE R 120) 2 kw/hk 99/135 92/125 85/115 77/105 70/95 63/85 Max effekt (ECE R 120) 2 kw/hk 104/140 97/130 90/120 82/110 75/100 67/90 Max vridmoment (ECE R 120) 2 Nm Maxvolym för bränsletank l Maxvolym för ureatank l Oljebytesintervall tim Ta en titt på videon om det goda arbetet. tractor.claas.com QUADRISHIFT-powershift Växelsteg F/B 16/16 16/16 16/16 16/16 16/16 16/16 Min hastighet vid r/min km/h 2,04 2,04 2,04 2,04 1,85 1,85 Max hastighet km/h REVERSHIFT kopplingsfri fram/back Powershift steg Elektriskt manövrerade växlar QUADRACTIV Lägsta hastighet med krypväxel km/h 0,15 0,15 0,15 0,15 0,14 0,14 HEXASHIFT powershift-transmission Växelsteg F/B 24/24 24/24 24/24 24/24 Min hastighet vid 2200 r/min km/h 1,75 1,75 1,75 1,75 Max hastighet km/h REVERSHIFT kopplingsfri fram/back Powershift steg Elektriskt manövrerade växlar HEXACTIV Lägsta hastighet med krypväxel 0,13 0,13 0,13 0,13 Bakaxel Elektrohydrauliskt aktiverade differentialspärrar Differentialspärrsautomatik Max. bakdäck (diameter) m 1,75 1,75 1,75 1,75 1,70 1,70 Oljebytesintervall tim Prestandauppgifter avgörande för registrering. Prestandan enligt 97/68 EG är identisk med 2000/25/EG. 2 Motsvarar ISO TR Riktigt bra arbete. CLAAS traktorer. CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta de praktiska kraven. Vi förbehåller oss därför rätten att när som helst ändra tekniska specifikationer. Information och illustrationer skall uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre kunna tydliggöra funktionen, och detta får inte ske på eget bevåg för att undvika risken för eventuella skador. I den mån demontering får ske hänvisas till respektive anvisningar i användarhandboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande. claas.se Standard Tillval Tillgängligt Ej tillgängligt HRC / KK DC 0317
