1

2 Allmänna tillbehör, översikt Belysning Profiler Lack Jordning Dokument Besök vår webbplats 655

3 656 Produktkatalog

4 07 Eldons breda sortiment av tillbehör gör det möjligt att uppfylla individuella kunders och användares krav för de flesta applikationer. I Eldons sortiment med generella tillbehör ingår följande produkter: belysningssystem, underlättar när kunderna måste utföra underhållsarbete i skåpet och gör det lättare att se utrustningen i mörker profiltillbehör, inklusive DIN-skenor och monteringsmaterial, som medger enkel installation av elektrisk utrustning inuti skåpet spraylack och rengöringsprodukter, ger inte bara önskat utseende åt skåpet utan ökar också skåpets livslängd jordningstillbehör, för säkra jordanslutningar och för att hjälpa kunder att uppfylla alla säkerhetsbestämmelser och -standarder ritnings-/dokumenthållare, som är en mångsidig, självhäftande hållare för DIN A4-dokument. Eldon kan erbjuda olika lösningar med ovan nämnda tillbehör, för att klara speciella krav som ofta efterfrågas och uppfylls. Belysningsprodukterna omfattar både lysrörs- och LED-lampor samt olika kablar för alla anslutningar som kan behövas. Vi har även brytare som styrs med dörrkontakt, så att lamporna tänds automatiskt när dörren öppnas. 7 Besök vår webbplats 657

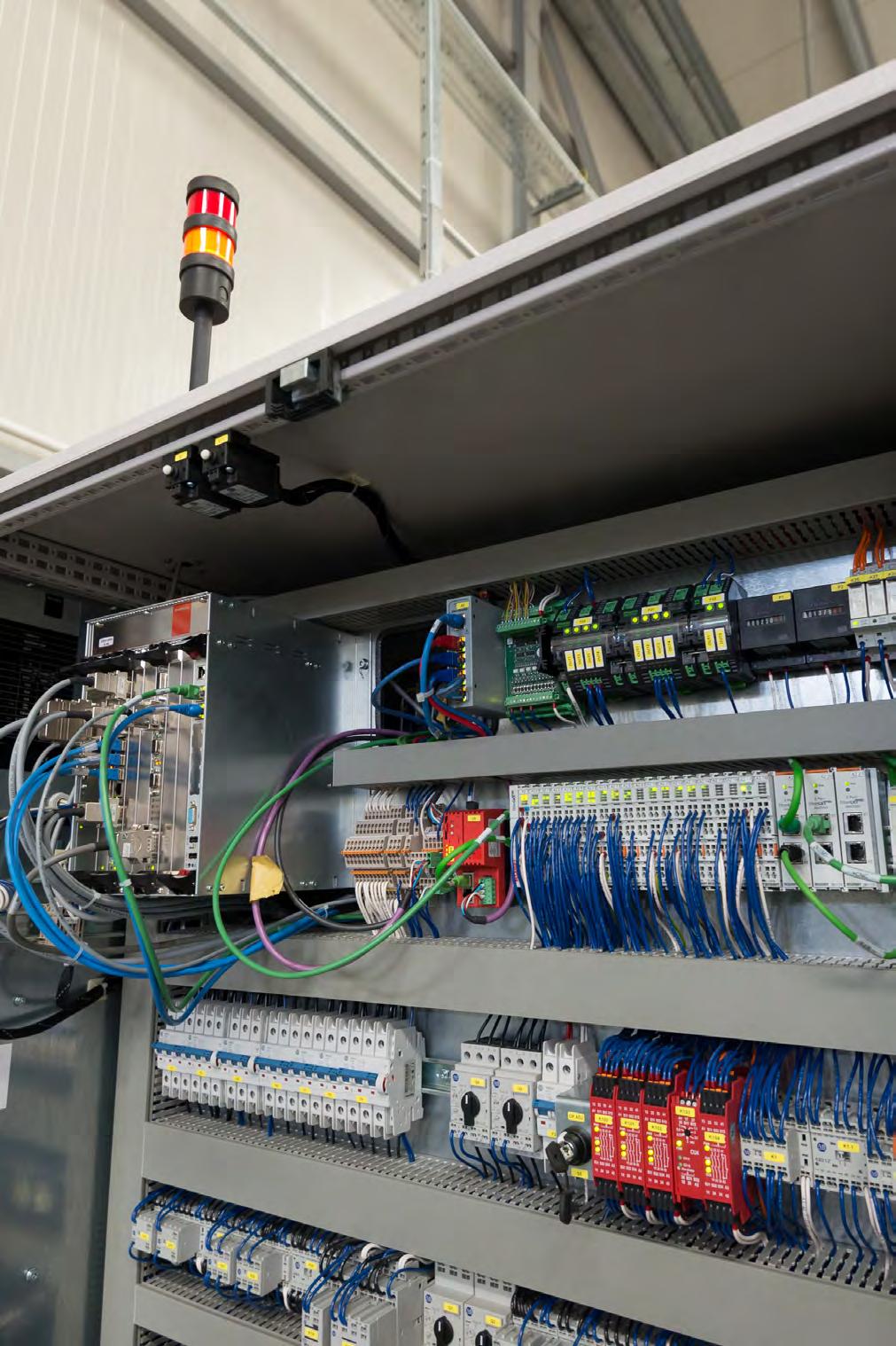

5 Vanliga användningsområden Processautomation Systemintegratörer Maskinbyggare Styrsystem Eldon erbjuder ett omfattande utbud av generella tillbehör för vanliga användningsområden från DIN-skenor och monteringsmaterial för elektriska komponenter till belysning inuti skåpet och lack för retuschering av kundanpassade håltagningar. Alla tillbehör är utformade för att uppfylla även mycket specifika krav. Styrsystem för järnväg Skåpen i den här tillämpningen placerades inne i en tunnel där de yttre ljusförhållandena kunde vara dåliga. Det installerades därför TLC-belysning så att underhållsarbete kunde utföras ordentligt och komponenter inuti skåpen kunde undersökas. TLC-brytare användes för att automatiskt styra varje lampa oavsett om skåpdörren var öppen eller stängd. Kontrollskåp Inom alla användningsområden är det viktigt att uppfylla alla säkerhetsbestämmelser och -standarder. Ett av kraven för att uppfylla dem är att det ska finnas ordentliga jordanslutningar mellan alla skåpdelar. I den här tillämpningen kunde skåpstommen och dörren anslutas elektriskt med hjälp av en ECFA-kabel. Det här är särskilt viktigt när elektrisk utrustning installeras på dörren, vilket var fallet i den här tillämpningen. 658 Produktkatalog

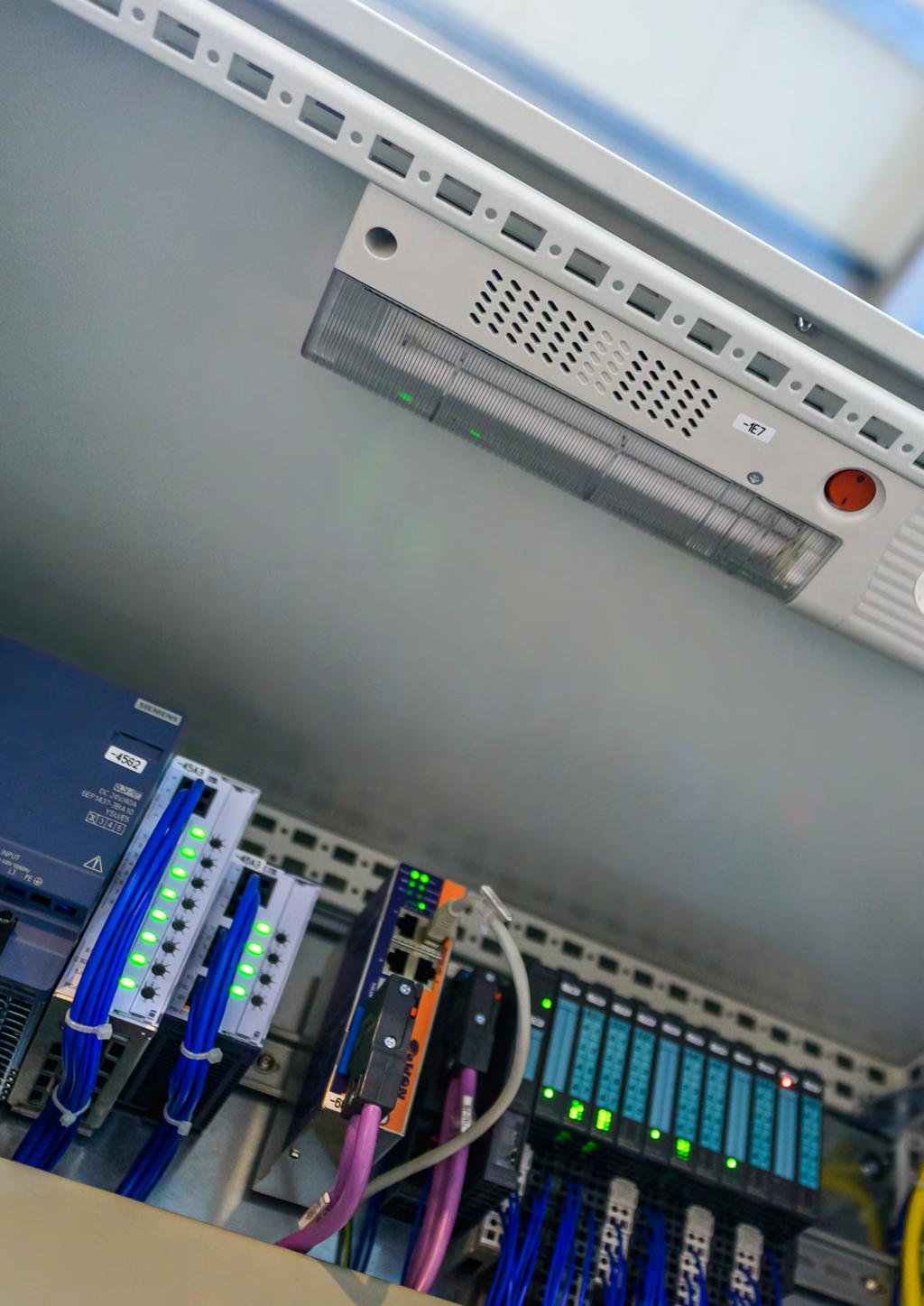

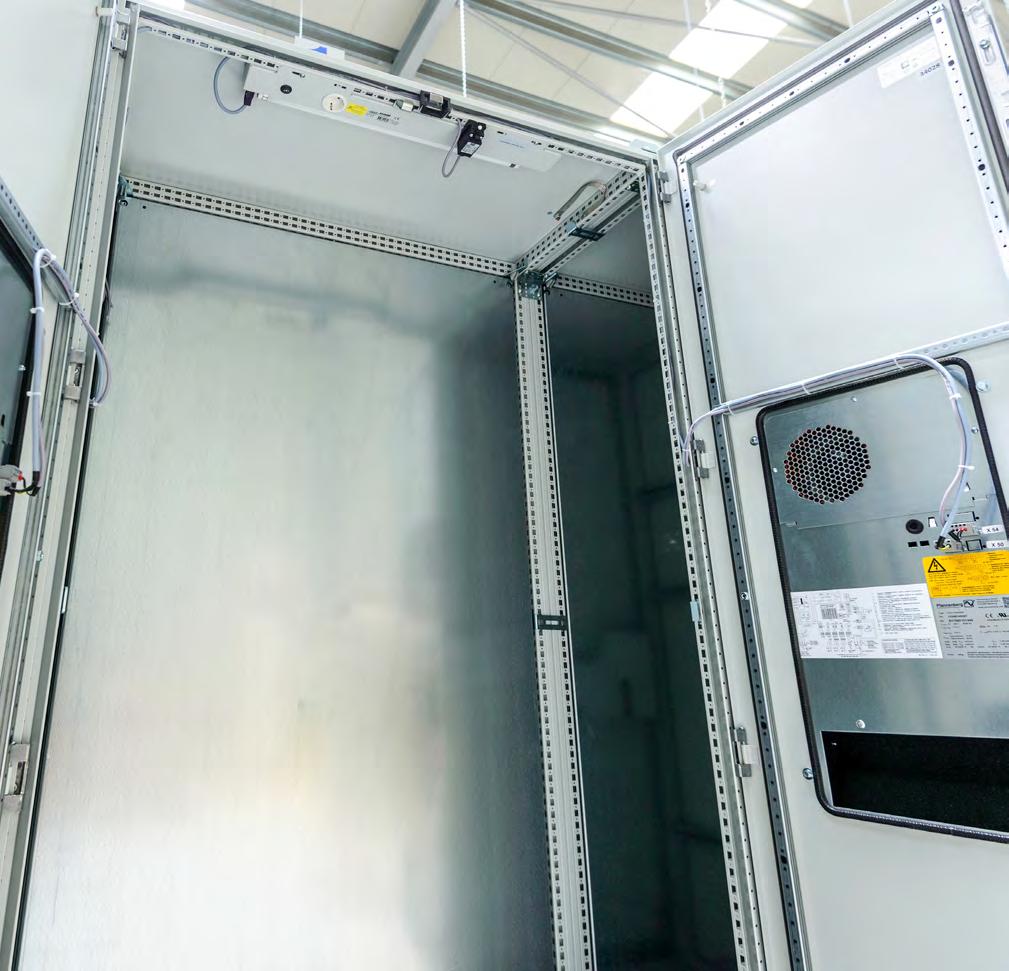

6 07 Lättinstallerad belysning Det finns flera monteringsmöjligheter för Eldons skåpbelysning: skruvmontering, magnetisk montering samt klick-in i 19 -svängramar. Det innebär att det går snabbt och är enkelt att installera Eldons belysningssystem. Komplett utbud av kablar Eldon erbjuder ett omfattande utbud av anslutningskablar till belysningen och dörrbrytare som styr belysningen genom att dörren öppnas eller stängs. Brett utbud av tillgängliga DIN-skenor Det finns flera olika DIN-skenor som kan användas. Beroende på den elektriska utrustning som används kan en viss typ av DIN-skena behöva användas. Eldon erbjuder olika DINskenor för mer flexibilitet. Jordanslutningar för alla skåpdelar Vi skyddar människor. Eldon erbjuder ett stort utbud av jordanslutningar och kablar som säkerställer elektrisk kontinuitet i hela skåpet. 7 Besök vår webbplats 659

7 Eldons belysningssystem Anslutningskabel för inmatning (kontakt 5 ingår) Anslutningskabel för genomgående kabeldragning/inmatning (kontakt 5 och 6 ingår) Dörrbrytare Anslutningskabel för dörrbrytare Kontakt för inmatning Kontakt för genomgående kabeldragning LTS LTSL LTSM LTLN TLC TLCL TL 1 e) CLF L e) CLF a) a) a) 2 - LTP L - LTP - - a) 3 ADSW / DSW ADSW / DSW b) LDSW TLCS TLCS ADSW / DSW 4 d) d) b) c) c) c) d) 5 e) COF L e) COF a) a) a) 6 - COM L - COM - - a) a) I leverans av belysning ingår också delen. b) I belysningen innefattar rörelsesensor så det behövs ingen dörrbrytare. c) Anslutningskabel för dörrbrytare ingår i leverans av dörrströmbrytaren. d) I belysningen ingår inte ett särskilt uttag för att koppla en anslutningskabel för dörrbrytare. Användaren måste istället ansluta dörrbrytaren mellan nätkablarna. e) f) 660 Produktkatalog

8 07 LTS LTSM LTSL LTLN TLC TLCL TL V, 50/60 Hz X X 120 V, 60 Hz X 230 V, 50 Hz X X 230 V, 60 Hz X 230 V, 50/60 Hz X X X X 24 V (DC) X X X X X X X X X LED X X X X X X X X X X X X X X X X X Godkännanden culus Xª X EAC X X X X X X X X X X X b X X X X X X X a b 7 Besök vår webbplats 661

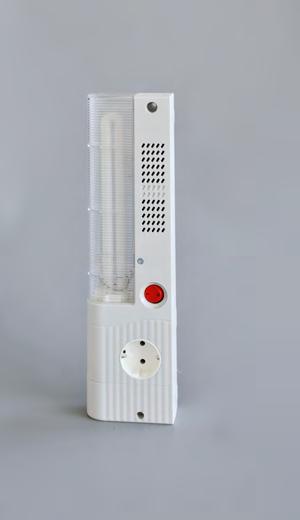

9 LTS, Lampa LTS,, Lampa LTS, LTS Skåpsbelysning, kompakt, LTS Belysnings typ: Luminosity: Armatur för magnet- eller skruvfastsättning (M5, 300 mm c/c). Lågenergilampa. Strömbrytare av/på. Utrustad med skyddshuv. Integrerad plint tillåter styrning av ytterligare elektrisk utrustning. Arbetstemperatur: -20 C till +50 C Compact fluorescent lamp 2G7 socket. 900 Lm. Effektförbrukning: 11 W. Driftomr. temperatur: Dimensions: Connections: -20 ºC to +50 ºC. 345 x 91 x 40 mm. Skruvplint, 2.5 mm². Åtdragningsmoment: max. 0.8Nm Driftspänning Anslutningstyp Godkännanden 230 V, 50/60 Hz Schuko CE, EAC LTS V, 50/60 Hz France/Belgium CE, EAC LTS11FR 230 V, 50/60 Hz Switzerland CE, EAC LTS11CH 230 V, 50/60 Hz UK/Ireland CE, EAC LTS11UK 120 V, 50/60 Hz USA/Canada CE, EAC, culus LTS11USAUL 662 Produktkatalog

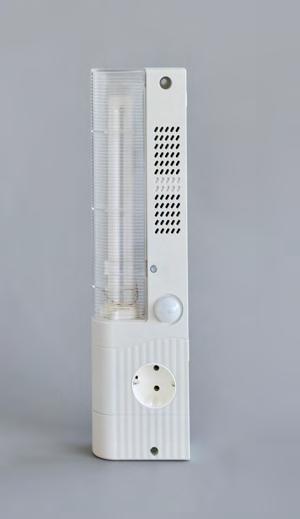

10 LTSM, Lampa LTSM, LED, rörelsesensor,, Lampa LTSM, LED, rörelsesensor, LTSM 07 Skåpsbelysning med rörelsesensor, kompakt, LTSM Belysnings typ: Luminosity: Skåpsbelysning med rörelsesensor för magnet- eller skruvfastsättning (M5, 300 mm c/c). Lågenergilampa. Strömbrytare av/på. Utrustad med skyddshuv. Integrerad plint tillåter styrning av ytterligare elektrisk utrustning. Arbetstemperatur: -20 C till +50 C Compact fluorescent lamp 2G7 socket. 900 Lm. Effektförbrukning: 11 W. Driftspänning: Driftomr. temperatur: Dimensions: Socket type: Connections: 230 C AC, 50/60 Hz. -20 ºC to +50 ºC. 345 x 91 x 40 mm. Schuko. Skruvplint, 2.5 mm². Åtdragningsmoment: max. 0.8Nm. LTSM11 7 Besök vår webbplats 663

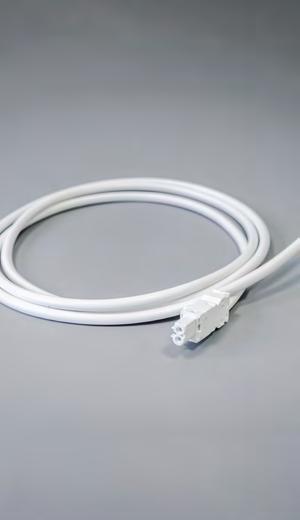

11 LTSL, Lampa LTSL, LED, CLF L, Kabel, effekt, LTSL-lampor,, Lampa LTSL, LED, LTSL, Kabel, effekt, LTSL-lampor, CLF L Skåpsbelysning, LED, kompakt, LTSL Lampa: Luminosity: Effektförbrukning: Driftspänning: Driftomr. temperatur: Connections: Denna armatur ger all de fördelar som LED tekniken innebär, hög effektivitet, lång livslängd, låg värmeavgivning. För magnet- eller skruvfastsättning (M5, 250 mm c/c). Strömbrytare av/på. Integrerad kontakt tillåter styrning av ytterligare elektrisk utrustning, använd LTP1000L alt. COM05L. Arbetstemperatur: -30 C till +60 C. LED, 120 ljusspridning 400 Lm. 5 W max V AC, 50/60 Hz. -30 ºC to +60 ºC. Snabbanslutning CE, EAC, culus_ul Listed. Montage Dimension Magnetfastsättning 351 x 34 x 32 mm LTSL5 Skruvfastsättning 351 x 36 x 52 mm LTSL5S Strömkabel för LTSL-lampor, CLF L Kabel med honkontakt i ena änden för anslutning till en LTSL-lampa och en öppen kontakt i andra änden för anslutning till elnätet. Längd: 2 m. 5 st. CLF2005L 664 Produktkatalog

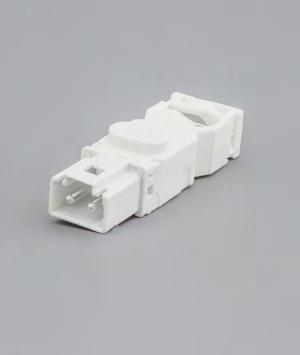

12 LTP L, Kabel, sammankoppling, LTSL-lampor, COF L, Kontakt, hona, LTSL-lampor, COM L, Kontakt, hane, LTSL-lampor,, Kabel, sammankoppling, LTSL-lampor, LTP L, Kontakt, hona, LTSL-lampor, COF L, Kontakt, hane, LTSL-lampor, COM L 07 Anslutningskabel för LTSL-lampor, LTP L Anslutande kabel mellan LTSL-lampor. Längd: 1 m. 5 st. LTP1000L Honkontakt för LTSL-lampor, COF L Paket med 5 honkontakter för LTSL-lampor. COF05L Hankontakt för LTSL-lampor, COM L Paket med 5 hankontakter för LTSL-lampor. COM05L 7 Besök vår webbplats 665

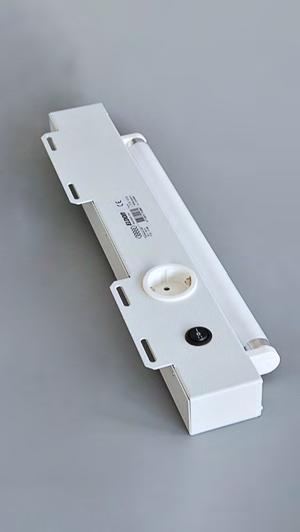

13 LTLN, Lampa LTLN, LTLNC, Skyddskåpa, för LTLN-lampor,, Lampa LTLN, LTLN, Skyddskåpa, för LTLN-lampor, LTLNC Skåpbelysning, LTLN Lysrör som är speciellt utformat för att passa i den inre hålbilden av skåpets ram. Lysrörets hölje är tillverkat av stålplåt och pulverlackerat med RAL Outputkontakten tillåter att lamporna seriekopplas med snäpplås. Ytterligare apparater kan anslutas till det integrerade eluttaget. Belysnings typ: Lysrör T8. Driftomr. temperatur: Socket type: Anslutning: -10 ºC till +40 ºC. Schukosockel. Andra sockeltyper tillgängliga mot förfrågan. Kontakter för strömförsörjning, uteffekt och dörrbrytare. CE, GOST. H B D Luminosity Effektförbrukning Spänning Frekvens Lm 14 W 230 V 50 Hz LTLN Lm 14 W 230 V 60 Hz LTLN Lm 18 W 230 V 50 Hz LTLN Lm 18 W 230 V 60 Hz LTLN1826 Hölje för LTLN-lampor, LTLNC Hölje av polykarbonat som ger extra skydd åt lysröret i LTLN-lampor. EAC. Beskrivning För LTLN14xx lampor För LTLN18xx lampor LTLNC14 LTLNC Produktkatalog

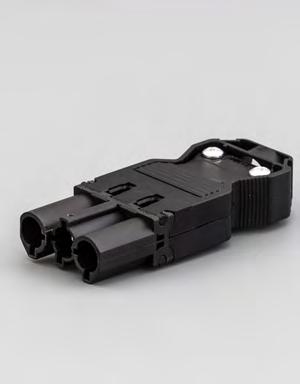

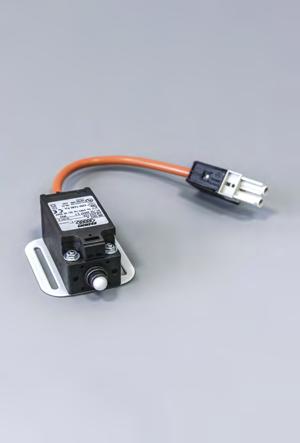

14 LDSW, Dörrbrytare, med kabel, för LTLN-lampor, CLF, Kabel, effekt, LTLN-lampor, CLFO, Kabel, orange, effekt, LTLN-lampor,, Dörrbrytare, med kabel, för LTLN-lampor, LDSW, Kabel, effekt, LTLN-lampor, CLF, Kabel, orange, effekt, LTLN-lampor, CLFO 07 Dörrbrytare med kabel för LTLN-lampor, LDSW Dörrbrytaren ska monteras direkt på LTLN-lampor. Inkluderar en montageplåt som placeras på LTLN-lampan och gör att brytaren går att justera i djupled. En anslutande kabel för dörrbrytare ingår också. Inga andra produkter krävs för att montera dörrbrytaren på lampan. Ett stycke, med en anslutande kabel för dörrbrytare och monteringsmaterial. Brytkapacitet: 3A / 250V. LDSW01 Strömkabel för LTLN-lampor, CLF Kabel med honkontakt i ena änden för anslutning till en LTLN-lampa och en öppen kontakt i andra änden för anslutning till elnätet. Längd: 3 m. 5 st. CLF3005 Strömkabel för LTLN-lampor, CLFO Orange kabel med honkontakt i ena änden för anslutning till en LTLNlampa och en öppen kontakt i andra änden för anslutning till elnätet. Längd: 3,5 m. 5 st. 7 CLFO3005 Besök vår webbplats 667

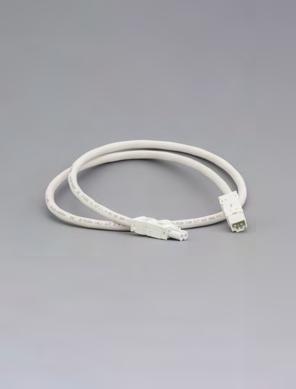

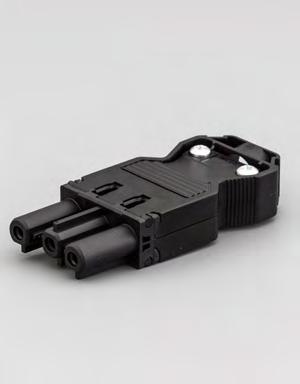

15 LTP, Kabel, sammankoppling, LTLN-lampor, LTPO, Kabel, orange, sammankoppling, LTLN-lampor, COF, Kontakt, hona, LTLN-lampor,, Kabel, sammankoppling, LTLN-lampor, LTP, Kabel, orange, sammankoppling, LTLN-lampor, LTPO, Kontakt, hona, LTLN-lampor, COF Anslutningskabel för LTLN-lampor, LTP Anslutande kabel mellan LTLN-lampor. 5 st. Längd 600 mm LTP mm LTP1000 Anslutningskabel för LTLN-lampor, LTPO Orange anslutande kabel mellan LTLN-lampor. Längd: 1 m. CE. 5 st. LTPO1000 Honkontakt för LTLN-lampor, COF Paket med 5 honkontakter för LTLN-lampor. COF Produktkatalog

16 COM, Kontakt, hane, LTLN-lampor, DSWC, Kabel, för dörrbrytare, för LTLN-lampor,, Kontakt, hane, LTLN-lampor, COM, Kabel, för dörrbrytare, för LTLN-lampor, DSWC 07 Hankontakt för LTLN-lampor, COM Paket med 5 hankontakter för LTLN-lampor. COM05 Dörrbrytarkabel för LTLN-lampor, DSWC Anslutande kabel för dörrbrytare för användning med LTLN-lampor. Dörrbrytare måste beställas separat. Längd: 1 m. 5 st. DSWC Besök vår webbplats 669

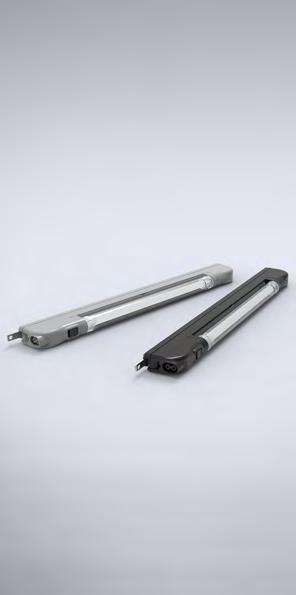

17 TLC, Lampa TLC, kompakt,, Lampa TLC, kompakt, TLC Designad kompakt skåpsbelysning, TLC Belysnings typ: Luminosity: Den kompakta designen, lämplig att monteras i MultiFlex eller ElRack. Levereras med tre olika montagemöjligheter: magnet, skruv samt "snäpp-in" och anslutningskabel. Levereras med en skyddskåpa, elektronisk snabbstart och en trevägsbrytare: av/dörrkontakt/ på permanent ljus. En extra kontakt möjliggör anslutning av dörrkontakt (EDSW440/DSW01/TLCS01). Reservlampa, se TLCL. Arbetstemperatur: -15 C till +45 C Fluorescerande rör T5/G Lm. Effektförbrukning: 8 W. Driftomr. temperatur: Dimensions: Connections: Leverans: -15 ºC to +45 ºC. 448 x 54,5 x 26 mm. Inkluderar anslutningskabel 2x0.75 mm² (utan anslutningsdon), längd 1.5m. 2.5A. Integrerad strömkabel, magnetfäste och monteringsmateriel. Driftspänning Ytbehandling Operating voltage 230 V, 50/60 Hz Ljusgrå (RAL 7035) 230 V, 50/60 Hz TLC V, 50/60 Hz Ljusgrå (RAL 7035) V, 50/60 Hz TLC87035V 230 V, 50/60 Hz Svart (RAL 9005) 230 V, 50/60 Hz TLC V, 50/60 Hz Svart (RAL 9005) V, 50/60 Hz TLC89005V 24V på förfrågan V -version på förfrågan. LED version se TLCL 670 Produktkatalog

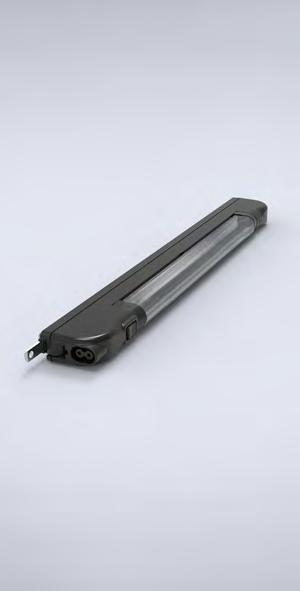

18 TLCL, Lampa TLC, LED, kompakt, TLCS, Dörrbrytare, med kabel, för TLC/TLCL-lampor,, Lampa TLC, LED, kompakt, TLCL, Dörrbrytare, med kabel, för TLC/TLCL-lampor, TLCS 07 Designad kompakt skåpsbelysning, LED, TLCL Belysnings typ: Luminosity: I denna armatur kombineras fördelarna från LED tekniken med fördelarna från ELDONs kompakt belysning (TLC). Den kompakta designen, lämplig att monteras i MultiFlex eller ICT skåp (MCI)/19" profiler. Levereras med tre olika montagemöjligheter: magnet, skruv samt "snäpp-in" (19") och anslutningskabel. Levereras med en skyddskåpa, elektronisk snabbstart och en trevägsbrytare: av/ dörrkontakt/på permanent ljus. En extra kontakt möjliggör anslutning av dörrkontakt (EDSW440/DSW01/TLCS01). Arbetstemperatur: -30 C till +50 C. High Power LEDs. 945 Lm. Effektförbrukning: 7,2 W. Driftomr. temperatur: Dimensions: -20 ºC to +50 ºC. 448 x 54,5 x 26 mm. Connections: Inkluderar anslutningskabel 2x0.75 mm² (utan anslutningsdon), längd 1.5 m. 2.5A. Leverans: Integrerad strömkabel, magnetfäste och monteringsmateriel. Driftspänning Ytbehandling Operating voltage V AC, 50/60 Hz Ljusgrå (RAL 7035) V AC, 50/60 Hz TLCL V DC Ljusgrå (RAL 7035) 24 V DC TLCL V AC, 50/60 Hz Svart (RAL 9005) V AC, 50/60 Hz TLCL V DC Svart (RAL 9005) 24 V DC TLCL Dörrbrytare för TLC / TLCL, TLCS Dörrbrytare tillverkade av PC/ABS för TLC- och TLCL-belysning. Kan monteras i den inre hålbilden av skåpets ram i golvskåp enligt plug-and-play-principen. Ett mycket slimmat utförande tack vare den integrerade mikrobrytaren. Det här ger maximalt utrymme i öppningen. Brytaren levereras med ansluten kabel. Dörrbrytarens system för automatisk placering ser till att brytaren alltid står i rätt läge. Längd: 1.5 m. 1 styck med monteringsmaterial. Beskrivning Dörrbrytare med kabel Kabel till dörrbrytare TLCS01 TLCS600 7 Besök vår webbplats 671

19 TLCF, 19-tums frontpanel, TLC-fäste, TL, Lampa TL, DSW, Dörrbrytare, golvskåp,, 19-tums frontpanel, TLC-fäste, TLCF, Lampa TL, TL, Dörrbrytare, golvskåp, DSW 19 Utfyllnadsram 1 HE, TLCF Dimensions: Stålram som används tillsammans med TLC/TLCL belysning för att fylla upp 1 HE i 19" rack. 485 x 45 x 6 mm. 1 st. Ytbehandling Ljusgrå (RAL 7035) Svart (RAL 9005) TLCF7035 TLCF9005 Kompakt skåpbelysning, TL Belysnings typ: Driftspänning: Driftomr. temperatur: Connections: Leverans: Lågenergilampa. Monteras med dubbelhäftande tejp (ingår ej) eller skruv. Levereras med skyddskåpa, elektronisk snabbstart och brytare. Integrerat uttag som gör det möjligt att koppla annan utrustning eller seriekoppla lampor. Fluorescent lamp T5/G V, 50 Hz. -5 ºC to +45 ºC. Ansluts med medföljande nätkabel. Kan seriekopplas med medföljande anslutningskabel. 1 st inklusive nätkabel, anslutningskabel för seriekoppling och monteringsmaterial. Luminosity Effektförbrukning Dimension 290 Lm 6 W 269 x 43 x 28 mm TL Lm 13 W 574 x 43 x 28 mm TL Dörrkontakt, DSW För aktivering av elektrisk apparat (belysning, kylaggregat o.s.v.). Fästs utan skruvar på insidan av skåpramen. Kabelgenomföring M20. Använd kabel DSWC för enkel anslutning. Brytkapacitet: 3A / 240V. CE, EAC, culus_ul Listed. 1 st med monteringsmaterial. DSW Produktkatalog

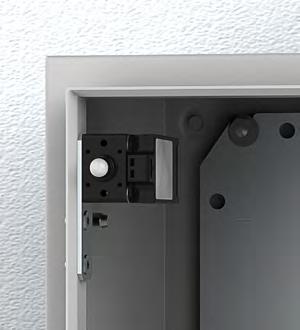

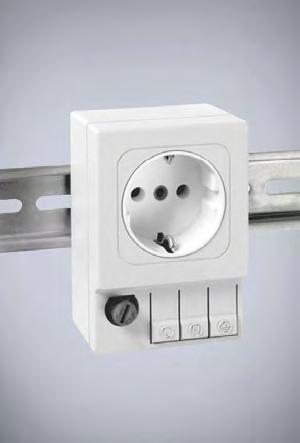

20 ADSW, Dörrbrytare, väggskåp, LPS, Kraftuttag med integrerad säkring,, Dörrbrytare, väggskåp, ADSW, Kraftuttag med integrerad säkring, LPS 07 Dörrkontakt, ADSW För aktivering av belysning eller larmfunktion. Levereras med fästdetaljer. Kabelgenomföring M20. För montage i rostfria kapslingar, erfordras bearbetning. Brytkapacitet: 3A / 240V. CE, EAC, culus listed. 1 st med monteringsmaterial. ADSW01 Kraftuttag, LPS Dimensions: Ytbehandling: Material: Kraftuttag för montering på DIN-skena. 3-polig anslutning i snabbklämmor ( mm²). Integrerad säkring 6.3A (Ø5x20 mm). IP 20 / Klass I. 92 mm x 62 mm x 48 mm. Ljusgrå. Plast, UL94V0. 1 st Anslutningstyp Schuko France / Belgium Switzerland UK / Ireland USA / Canada LPS10 LPS10FR LPS10CH LPS10UK LPS10USA 7 Besök vår webbplats 673

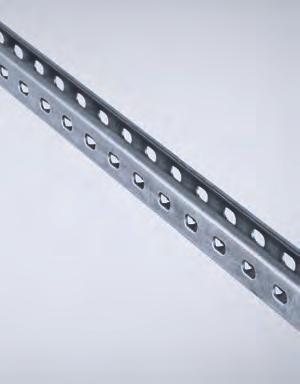

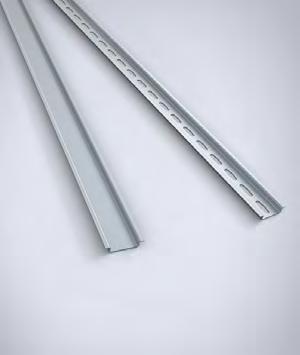

21 PP, DIN-skena, DRS, Montagefästen på DIN-skena, CP, Montageskenor,, DIN-skena, PP, Montagefästen på DIN-skena, DRS, Montageskenor, CP DIN-skenor, PP Hålade skenor har hålbild 18x5.2 mm, i enlighet med EN Material: Galvaniserad stålplåt. 15x2 m. Beskrivning Dim. Typ Med hål 5 x 15 Omega PP0515H Utan hål 7.5 x 35 Omega PP0735 Med hål 7.5 x 35 Omega PP0735H Utan hål 15 x 32 G PP1532 Med hål 15 x 32 G PP1532H Utan hål 15 x 35 Omega PP1535 Med hål 15 x 35 Omega PP1535H H = med hål. Support bracket, DRS Material: Mounting brackets to install earthing strips and rails. Zinc plated steel. 20 pieces. Typ Flat Inclined DRS20F DRS20I Montageskenor, CP Material: Montageprofil med 25 mm hålbild. Galvaniserad stålplåt. 10x2 m. Beskrivning Dim. Med hål 10 x 20 CP1020 Utan hål 10 x 20 CP1020U Med hål 20 x 20 CP2020 Utan hål 20 x 20 CP2020U Med hål 20 x 40 CP2040 Utan hål 20 x 40 CP2040U Komplettera med glidmutter GLM för enkel installation. U= utan hål. 674 Produktkatalog

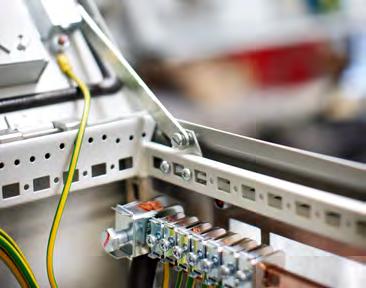

22 GLM, Muttrar, glidtyp, CNT, Skruvar, Självdragande skruv, CNS, Skruvar, korgmuttrar, clip-on,, Muttrar, glidtyp, GLM, Skruvar, Självdragande skruv, CNT, Skruvar, korgmuttrar, clip-on, CNS 07 Glidmuttrar för montageskenor, GLM Material: Glidmutter, används tillsammans med CP profilskenor för enkel installation. Elförzinkad stålplåt. 50 st. Gänga Används tillsammans med M6 CP1020, CP1020U, CP2020, CP2020U GLM20-6P M8 CP1020, CP1020U, CP2020, CP2020U GLM20-8P M6 CP2040, CP2040U, CLPF profiles GLM40-6P M8 CP2040, CP2040U, CLPF profiles GLM40-8P Torx-skruv, gängformande, CNT Gänga M5 M6 Gängformande/självgängande Torx-skruv för fixering av tillbehör, profiler, jordning etc. 250 st. CNT05 CNT06 Torx-skruv, CNS Gänga M6 M8 Skruv med flat skalle, passar korgmutter (CNM). 250 st. CNS612 CNS812 7 Besök vår webbplats 675

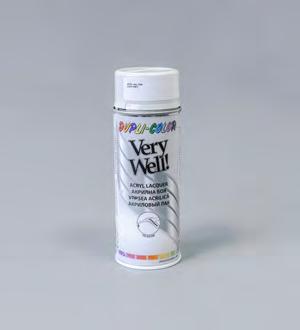

23 CNM, Korgmuttrar, BFP, Färgburk, SSC, Rengöringsmedel rostfritt stål,, Korgmuttrar, CNM, Färgburk, BFP, Rengöringsmedel rostfritt stål, SSC Korgmuttrar, CNM Gänga M6 M8 Korgmutter M6, passar universellt i skåpets ramprofiler och i samtliga montageprofiler med hålbild 10x14 mm. 50 st. CNM615 CNM815 Bättringsfärg, BFP Lufttorkande färg, för reparationer samt uppfräschning av pulver- samt våtlackerade ytor. 1 st sprayburk 400 ml. Färg RAL färg Svart RAL 7022 BFP7022 Mellangrå RAL 7030 BFP7030 Grå RAL 7032 BFP7032 Ljusgrå RAL 7035 BFP7035 Rengöring av rostfritt stål, SSC Speciell djuprengöring av rpstfritt stål. 1 st flaska 250 ml. rengöringsmedel, 1 st flaska ytskyddsmedel samt 1 st svamp. SSC Produktkatalog

24 ECFA, Jordning, kablar, ECFE, Jordning, remmar,, Jordning, kablar, ECFA, Jordning, remmar, ECFE 07 Jordförbindning, ECFA Material: Erforderliga tillbehör: För jordning och potentialutjämning mellan skåpdelar. Gröngul kopparledare, 6mm². 10 st Add connection set ECF for fixing cable to painted frame. Längd Connection size 220 mm M6 / M8 ECFA mm M8 / M8 ECFA300 Jordfläta, ECFE Längd: Material: För jordning och potentialutjämning mellan paneler, delar och skåpets ramverk. Längd: 300mm. 300 mm. Förtennad elektrolytkoppar (0.15mm tråd) med anslutningspunkter i ändarna. Arbetstemperatur: Upp till 105 C Erforderliga tillbehör: 10 st Komplettera med anslutningssats ECF för att ansluta jordflätan på lackerad ram. Tvärsnittsarea Håldiameter Ström (A) 16 mm² A ECFE mm² A ECFE Besök vår webbplats 677

25 ECP, Jordning, panelanslutningar, ECF, Jordning, ramanslutningar, ECFP, Jordning, centralpunkter, DRA, Dörr, ritnings-/dokumenthållare, plast,, Jordning, panelanslutningar, ECP, Jordning, ramanslutningar, ECF, Jordning, centralpunkter, ECFP, Dörr, ritnings-/dokumenthållare, plast, DRA Jordningssats, panelanslutning, ECP Storlek M6 M8 Jordningssats för jordfläta EFCE eller jordförbindning EFCA till paneler, montageplåtar och profiler. 10 satser ECP06 ECP08 Jordningssats, ramanslutning, ECF Storlek M6 M8 Anslutningstillbehör för jordfläta eller jordförbindning till skåpets ramverket. 10 satser ECF06 ECF08 Central jordningspunkt, ECFP Material: Skapar en jordningspunkt på skåpets horisontella eller vertikala ramverk. För säker jordanslutning med flera anslutningar. Testad för max 40kA (70ms). Galvaniserad stålplåt 5 st centrala jordningspunkter med monteringsmaterial. Inklusive jordningssats M8 för alla tre hål. ECFP08 Ritningshållare, DRA Användbart djup: Material: Självhäftande, för A4-format. 30 mm. Termoplast. Ytbehandling: RAL st ritningshållare försedd med dubbelhäftande tape. DRA Produktkatalog

26 DRA, Tür, Dokumentablage, Kunststoff,, Tür, Dokumentablage, Kunststoff, DRA 07 Schaltplantasche, DRA Beschreibung: Selbstklebend, für DIN A4. Nutzbare Tiefe: Material: 30 mm. Thermoplastik. Oberfläche: RAL Verpackungseinheit: Eine Dokumententasche mit doppelseitigem Klebeband. Artikelnr. DRA04 7 Besök vår webbplats 679
