MULTICOM GOLVSKÅP I ALUMINIUM FÖR UTOMHUSBRUK

Transkript

1 MULTICOM GOLVSKÅP I ALUMINIUM FÖR UTOMUSBRUK 250

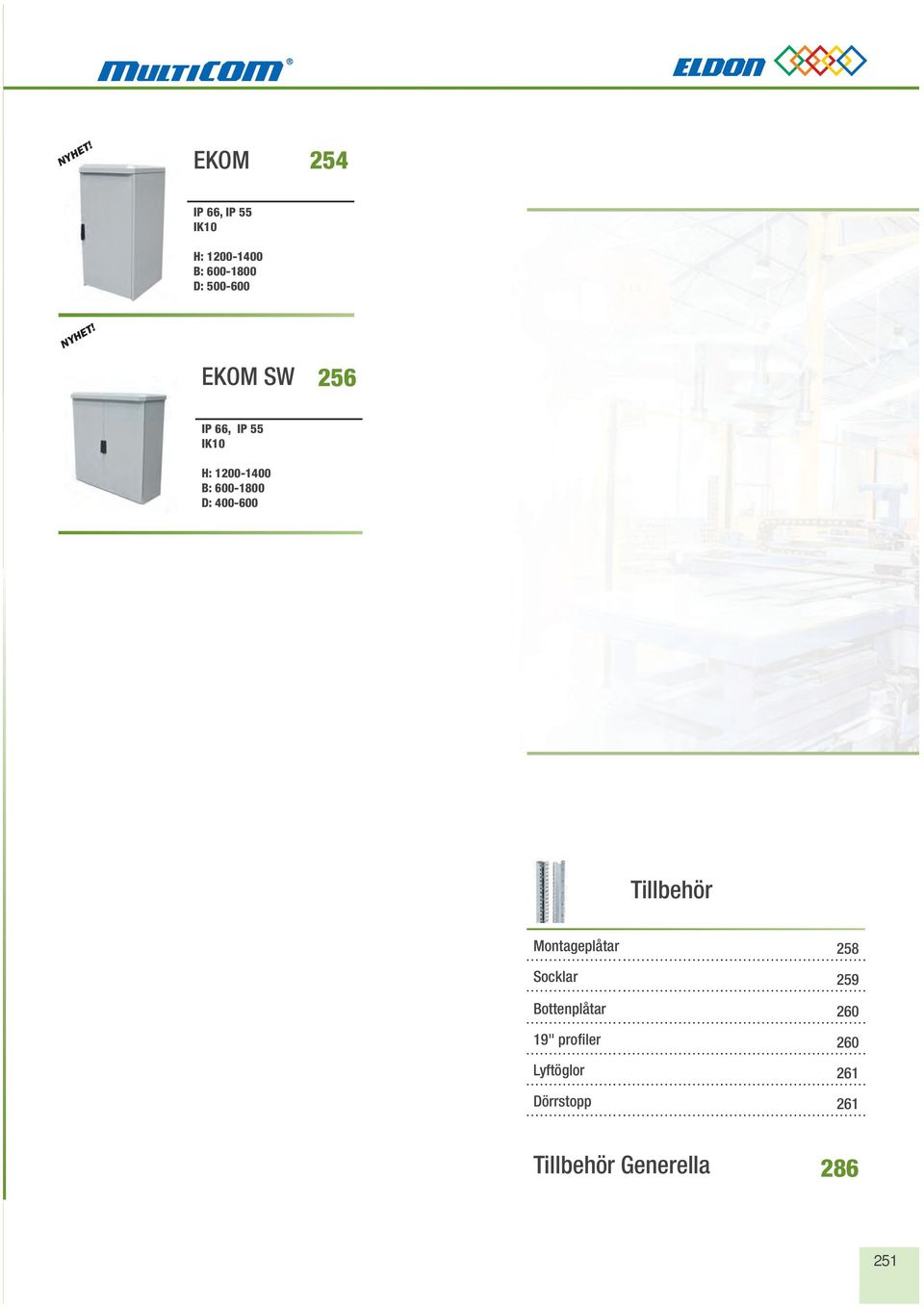

2 NYET! EKOM 254 IP 66, IP 55 IK10 : B: : NYET! EKOM SW 256 IP 66, IP 55 IK10 : B: : Tillbehör Montageplåtar Socklar Bottenplåtar 19" profiler Lyftöglor örrstopp Tillbehör Generella

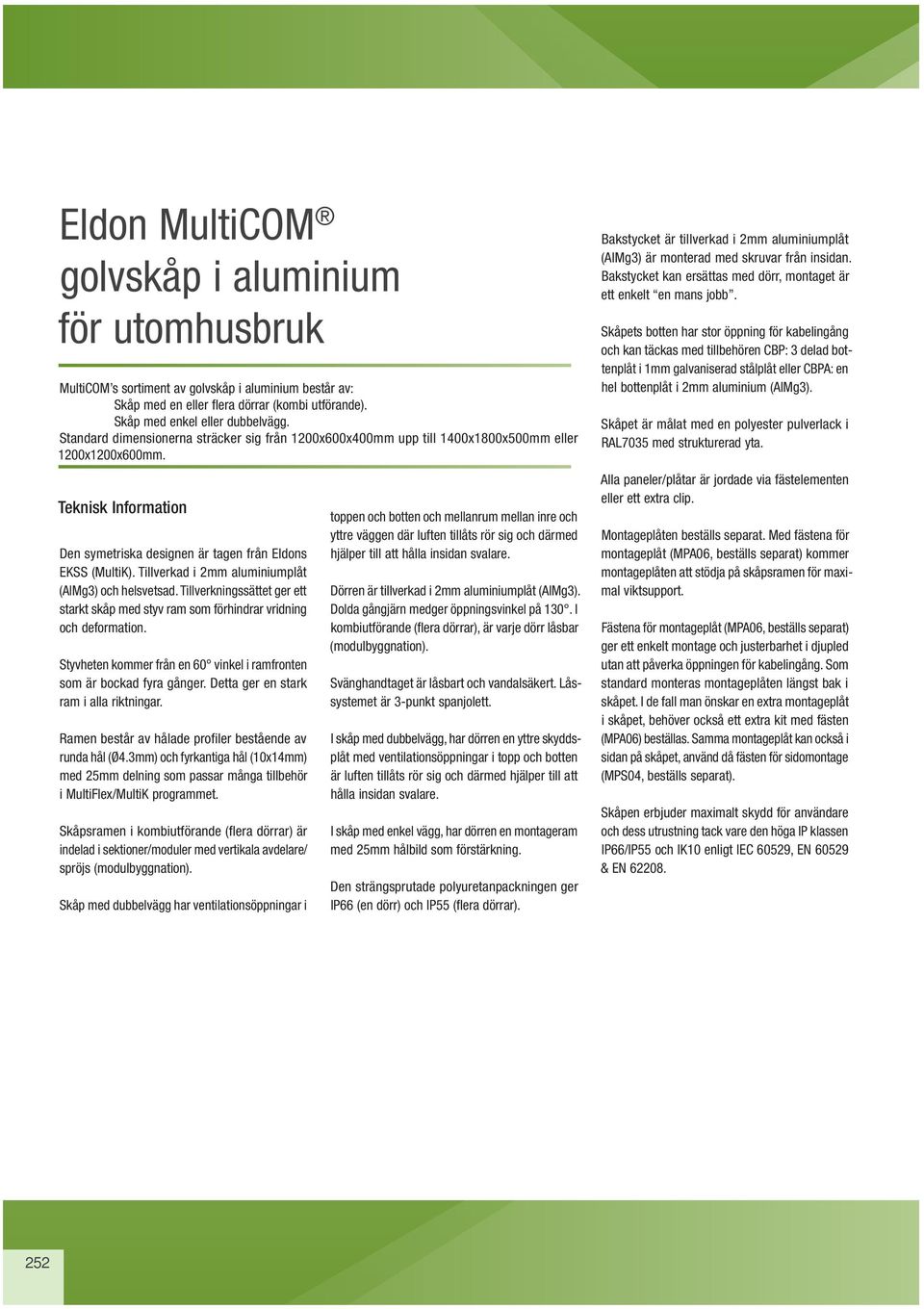

3 Eldon MultiCOM golvskåp i aluminium för utomhusbruk MultiCOM s sortiment av golvskåp i aluminium består av: Skåp med en eller fl era dörrar (kombi utförande). Skåp med enkel eller dubbelvägg. Standard dimensionerna sträcker sig från 1200x600x400mm upp till 1400x1800x500mm eller 1200x1200x600mm. Teknisk Information en symetriska designen är tagen från Eldons EKSS (MultiK). Tillverkad i 2mm aluminiumplåt (AlMg3) och helsvetsad. Tillverkningssättet ger ett starkt skåp med styv ram som förhindrar vridning och deformation. Styvheten kommer från en 60 vinkel i ramfronten som är bockad fyra gånger. etta ger en stark ram i alla riktningar. Ramen består av hålade profi ler bestående av runda hål (Ø4.3mm) och fyrkantiga hål (10x14mm) med 25mm delning som passar många tillbehör i MultiFlex/MultiK programmet. Skåpsramen i kombiutförande (fl era dörrar) är indelad i sektioner/moduler med vertikala avdelare/ spröjs (modulbyggnation). Skåp med dubbelvägg har ventilationsöppningar i toppen och botten och mellanrum mellan inre och yttre väggen där luften tillåts rör sig och därmed hjälper till att hålla insidan svalare. örren är tillverkad i 2mm aluminiumplåt (AlMg3). olda gångjärn medger öppningsvinkel på 130. I kombiutförande (fl era dörrar), är varje dörr låsbar (modulbyggnation). Svänghandtaget är låsbart och vandalsäkert. Låssystemet är 3-punkt spanjolett. I skåp med dubbelvägg, har dörren en yttre skyddsplåt med ventilationsöppningar i topp och botten är luften tillåts rör sig och därmed hjälper till att hålla insidan svalare. I skåp med enkel vägg, har dörren en montageram med 25mm hålbild som förstärkning. en strängsprutade polyuretanpackningen ger IP66 (en dörr) och IP55 (fl era dörrar). Bakstycket är tillverkad i 2mm aluminiumplåt (AlMg3) är monterad med skruvar från insidan. Bakstycket kan ersättas med dörr, montaget är ett enkelt en mans jobb. Skåpets botten har stor öppning för kabelingång och kan täckas med tillbehören CBP: 3 delad bottenplåt i 1mm galvaniserad stålplåt eller CBPA: en hel bottenplåt i 2mm aluminium (AlMg3). Skåpet är målat med en polyester pulverlack i RAL7035 med strukturerad yta. Alla paneler/plåtar är jordade via fästelementen eller ett extra clip. Montageplåten beställs separat. Med fästena för montageplåt (MPA06, beställs separat) kommer montageplåten att stödja på skåpsramen för maximal viktsupport. Fästena för montageplåt (MPA06, beställs separat) ger ett enkelt montage och justerbarhet i djupled utan att påverka öppningen för kabelingång. Som standard monteras montageplåten längst bak i skåpet. I de fall man önskar en extra montageplåt i skåpet, behöver också ett extra kit med fästen (MPA06) beställas. Samma montageplåt kan också i sidan på skåpet, använd då fästen för sidomontage (MPS04, beställs separat). Skåpen erbjuder maximalt skydd för användare och dess utrustning tack vare den höga IP klassen IP66/IP55 och IK10 enligt lec 60529, EN & EN

4 MultiCOM golvskåp i aluminium för utomhusbruk Lutande solskydds-/regntak med integrerad droppkant som skyddar dörrpackningen. Innovativ ramkonstruktion med integrerad hålbild i front och rygg med 25mm delning. Vadalsäker design med dolda gångjärn, inga synliga skruvar och svetsade dubbla väggar. Aluminum i kombination med dubbla väggar för bästa värmeskydd. Ventilationsöppningar i topp och botten för att tillåta luften att cirkulera. ög flexibilitet med samma tillbehör för MultiFlex. etalj på dörrens ventilationsöppningar etalj på den integrerade droppkanten som skyddar dörrpackningen och på ventialationsöppningarna Utomhuskrav enligt EN Mekaniska byggsätt för elektronikutrustningar - Kapslingar för placering utomhus 253

5 MultiCOM golvskåp i aluminium för utomhusbruk EKOM Kompaktskåp med dubbla väggar, singel/kombidörrar, aluminium Eldons EKOM-program är konstruerad att vara vandalsäkert och korrosionsskyddat. Aluminium tillsammans med skåpets dubbla väggar är den perfekta lösning för att hålla insida naturligt sval för att skydda installerad utrustning. Eldons EKOM skåp tillfredställer de tuffa kraven som ställs på kapslingar för Järnväg & Väg applikationer och telekommunikation-/ internetsystem. NYET! Teknisk data Material: Aluminium AlMg3. Ramsvep: 2mm. örr: 2mm. Bakstycke:2mm. Regntak: 2mm. ubbelvägg: 2mm. Kapsling: Golvskåp i ett stycke. jupprofiler med hålbild som tillåter djupjustering av montageplåten (komplettera med MPA06, tillbehör). Skåpsramen i kombiutförande (flera dörrar) är indelad i sektioner/moduler med vertikala avdelare/spröjs (modulbyggnation). örr: ubbla väggar med ventilationsöppningar i toppen och botten där luften tillåts cirkulera. olda gångjärn som kan skiftas från höger- till vänsterhängning. Kombiutförande (flera dörrar) är varje dörr låsbar. Bakstycke: Monterad med skruvar från insidan. Standardtillbehör tillgängligt för montering av bakre dörr. ubbelvägg: Rygg och sidoväggar med ventilationsöppningar i toppen och botten där luften tillåts cirkulera. Regntak: Lutande solskydds-/regntak med integrerad droppkant som skyddar dörrpackningen och ventilationskanaler i fronten. IP 66, 55; IK10 Lås: Låsbart och vandalsäkert svänghandtage. 3-punkt spanjolett-systemet. Bottenplåt: Tillhandahålls som tillbehör. Jordning: Alla paneler är jordade i montagepunkterna och utrustade med separat jordningsbult. Ytbehandling: Pulverlack RAL7035 med strukturerad yta (100% polyester). Kapslingsklass: IP55/IP66 (flera dörrar/singledörr). IK10 Godkännanden: Testad för att motstå klimat samt kemiskt aktiva ämnen, enligt EN "Mekaniska byggsätt för elektronikutrustningar - Kapslingar för placering utomhus". Leverans: Svep med dubbla väggar, bakstycke, regntak och monterad dörr med svänghandtag samt jordningsdetaljer. Levereras på lastpall med samma bredd som skåpet. Förpackningsmaterialet är återvinningsbart. Montageplåt, bottenplåtar inte standard, utan beställs separat. 254 Besök vår hemsida

6 MultiCOM golvskåp i aluminium för utomhusbruk Exklusive montageplåt/bottenplåt EKOM, IP 66, 55; IK10 Kapslingsstorlek B Antal dörrar Kat.nr EKOM12066* EKOM12086* EKOM14066* EKOM14086* EKOM12126* EKOM14185* * Leveranstid på förfrågan. imensioner Front Frontvy view W+40 B Front view Frontvy W+40 B Sectional Snitt side på view sidovy +44,5 Sectional Snitt top på view toppvy Sectional Snitt på top toppvy view Bottom view Bottenvy WB WB W/2-168 B W-90 B W-65 B W/2-65 B W-65 B W-90 W-125 B Front view Frontvy W+40 B Side view Sidovy W-90 B W-168 B W/2-125 B W-125 B +82 B Sectional top Snitt view på toppvy W/3-168 B W/3-90 B W/3-65 B -125 Rainhood side Sidovy view regntak W/3-125 B W-125 B Ø14 Ladda ner tekniska specifikationer och CA ritningar från 255

7 MultiCOM golvskåp i aluminium för utomhusbruk EKOM-SW Kompaktskåp med enkla väggar, singel/kombidörrar, aluminium Eldons EKOM-SW är samma skåp som EKOM, fast med enkla väggar med är konsrtuerat att vara vandalsäkert och korrosionsskyddat. en kraftiga konstruktionen där skåpet är tillverkat som ett stycke tillsammans med 25mm hålbild och lutande solskydds-/regntak med integrerad droppkant erbjuder maximalt skydd mot alla utomhusförhållanden. Mångsidigt skåp med MultiFlex tillbehör. NYET! Teknisk data Material: Aluminium AlMg3. Ramsvep: 2mm. örr: 2mm. Bakstycke:2mm. Regntak: 2mm. Kapsling: Golvskåp i ett stycke. jupprofiler med hålbild som tillåter djupjustering av montageplåten (komplettera med MPA06, tillbehör). Skåpsramen i kombiutförande (flera dörrar) är indelad i sektioner/moduler med vertikala avdelare/spröjs (modulbyggnation). örr: olda gångjärn som kan skiftas från höger- till vänsterhängning. Inklusive montageram i dörr med 25mm hålbild. Kombiutförande (flera dörrar) är varje dörr låsbar. Bakstycke: Lutande solskydds-/regntak med integrerad droppkant som skyddar dörrpackningen och ventilationskanaler i fronten. Regntak: Lutande solskydds-/regntak med integrerad droppkant som skyddar dörrpackningen och ventilationskanaler runt om. IP 66, 55; IK10 Lås: Låsbart och vandalsäkert svänghandtage. 3-punkt spanjolett-systemet. Bottenplåt: Tillhandahålls som tillbehör. Jordning: Alla paneler är jordade i montagepunkterna och utrustade med separat jordningsbult. Ytbehandling: Pulverlack RAL7035 med strukturerad yta (100% polyester). Kapslingsklass: IP55/IP66 (flera dörrar/singledörr). IK10 Godkännanden: Testad för att motstå klimat samt kemiskt aktiva ämnen, enligt EN "Mekaniska byggsätt för elektronikutrustningar - Kapslingar för placering utomhus". Leverans: Svep med enkla väggar, bakstycke, regntak och monterad dörr med svänghandtag samt jordningsdetaljer. Levereras på lastpall med samma bredd som skåpet. Förpackningsmaterialet är återvinningsbart. Montageplåt, bottenplåtar inte standard, utan beställs separat. 256 Besök vår hemsida

8 MultiCOM golvskåp i aluminium för utomhusbruk Exklusive montageplåt/bottenplåt EKOM-SW, IP 66, 55; IK10 Kapslingsstorlek B Antal dörrar Kat.nr EKOM12064-SW EKOM12066-SW EKOM12084-SW EKOM12086-SW EKOM12124-SW EKOM14184-SW * Leveranstid på förfrågan. imensioner Front view Frontvy Front viewfrontvy Sectional Snitt side på sidovy view W+40 B W+40 B Sectional top Snitt view på toppvy Sectional Snitt top på toppvy view Bottom view Bottenvy WB W-65 B W-90 B W/2-168 B W/2-65 B W/2-90 B W-65 B W-90 B W-168 B W-90 W-125 B W/2-125 B W-125 B Front view Frontvy W+40 B Side view Sidovy +82 B Sectional top Snitt view på toppvy Rainhood side view Sidovy regntak W/3-168 B W/3-65 B W/3-90 B W/3-125 B W-125 B Ø14 Ladda ner tekniska specifikationer och CA ritningar från 257

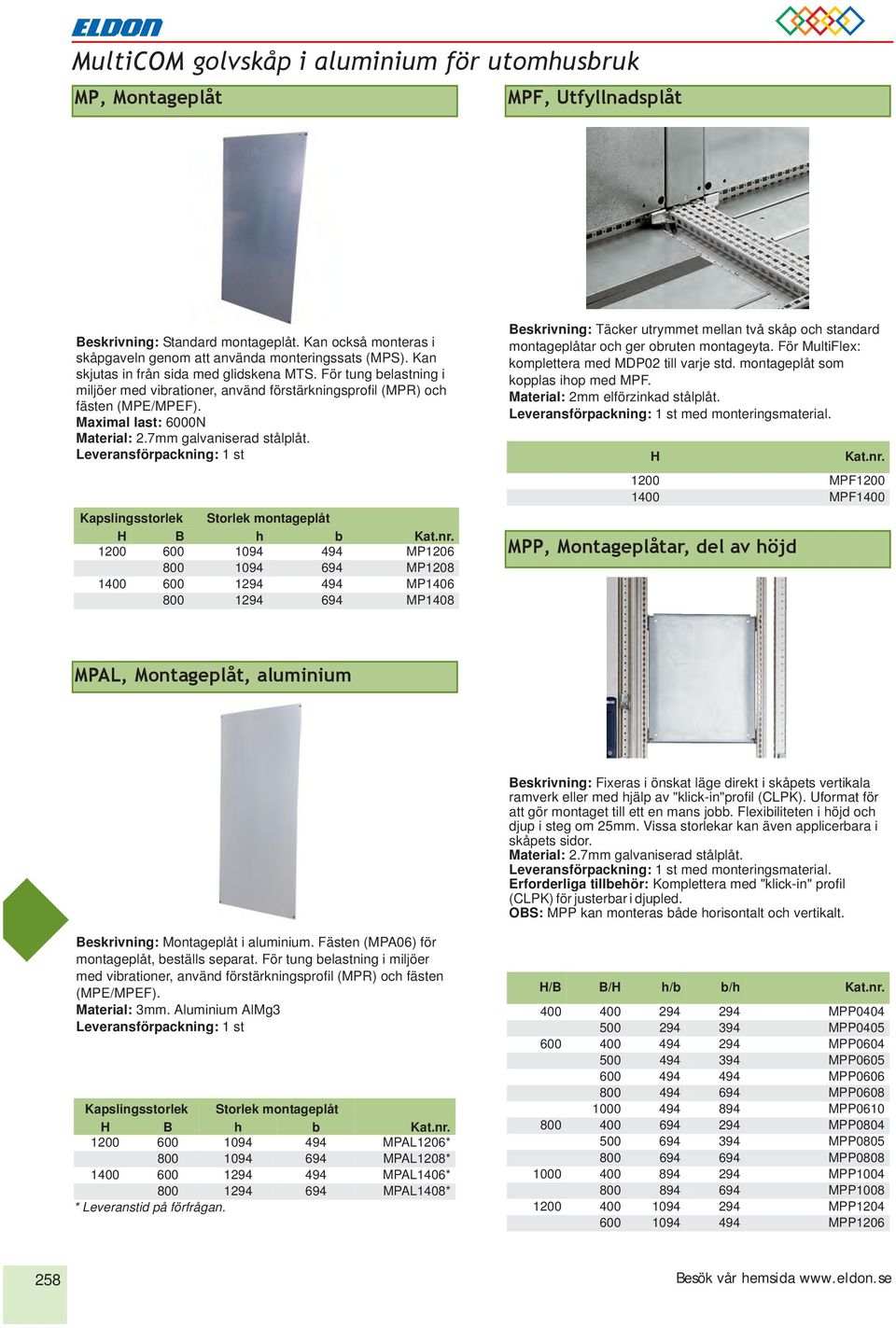

9 MultiCOM golvskåp i aluminium för utomhusbruk MP, Montageplåt MPF, Utfyllnadsplåt Beskrivning: Standard montageplåt. Kan också monteras i skåpgaveln genom att använda monteringssats (MPS). Kan skjutas in från sida med glidskena MTS. För tung belastning i miljöer med vibrationer, använd förstärkningsprofil (MPR) och fästen (MPE/MPEF). Maximal last: 6000N Material: 2.7mm galvaniserad stålplåt. Leveransförpackning: 1 st Kapslingsstorlek Storlek montageplåt B h b Kat.nr MP MP MP MP1408 Beskrivning: Täcker utrymmet mellan två skåp och standard montageplåtar och ger obruten montageyta. För MultiFlex: komplettera med MP02 till varje std. montageplåt som kopplas ihop med MPF. Material: 2mm elförzinkad stålplåt. Leveransförpackning: 1 st med monteringsmaterial. Kat.nr MPF MPF1400 MPP, Montageplåtar, del av höjd MPAL, Montageplåt, aluminium Beskrivning: Fixeras i önskat läge direkt i skåpets vertikala ramverk eller med hjälp av "klick-in"profil (CLPK). Uformat för att gör montaget till ett en mans jobb. Flexibiliteten i höjd och djup i steg om 25mm. Vissa storlekar kan även applicerbara i skåpets sidor. Material: 2.7mm galvaniserad stålplåt. Leveransförpackning: 1 st med monteringsmaterial. Erforderliga tillbehör: Komplettera med "klick-in" profil (CLPK) för justerbar i djupled. OBS: MPP kan monteras både horisontalt och vertikalt. Beskrivning: Montageplåt i aluminium. Fästen (MPA06) för montageplåt, beställs separat. För tung belastning i miljöer med vibrationer, använd förstärkningsprofil (MPR) och fästen (MPE/MPEF). Material: 3mm. Aluminium AlMg3 Leveransförpackning: 1 st Kapslingsstorlek Storlek montageplåt B h b Kat.nr MPAL1206* MPAL1208* MPAL1406* MPAL1408* * Leveranstid på förfrågan. /B B/ h/b b/h Kat.nr MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP Besök vår hemsida

10 MPA, Fästen, montageplåt standard MultiCOM golvskåp i aluminium för utomhusbruk PFAL, Sockel, MultiCOM Beskrivning: För att montera montageplåten längst bak i skåpet, inkluderar fästen som gör montageplåten justerbar i djupled i steg om 25mm. enna sats behövs då en extra montageplåt krävs eller då skåp beställs utan montageplåt (xxxxpe). Material: 3mm elförzinkad stålplåt. Leveransförpackning: 2 st toppfästen, 2 st glidande fästen samt 2 st justerfästen och monteringsmaterial. E-nummer För Multi-K Kat.nr. MPA06K Beskrivning: För kabelgenomföring utan begränsningar och i enlighet med VE Sockeln består av två djupprofiler med demonterbara front-/ryggplåt. Material: Aluminium AlMg3. jupprofiler: 3mm och front-/ ryggplåt: 2mm Ytbehandling: Pulverlack RAL7035 med strukturerad yta. Leveransförpackning: 1 st sockel med monteringsmaterail MP, Fästen, justerbara B Kat.nr. Beskrivning: Med dessa vinklar kan montageplåten justeras i djupled i steg om 25mm. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 2 st vinklar med monteringsmaterial PFAL1064* 600 PFAL1066* PFAL PFAL PFAL1124* 600 PFAL1126* PFAL1184* 500 PFAL1185* * Leveranstid på förfrågan. Anm.: 1800mm bred sockel är två delad. E-nummer Kat.nr MP02 Ladda ner tekniska specifikationer och CA ritningar från 259

11 MultiCOM golvskåp i aluminium för utomhusbruk CBPA Bottenplåt, hel, aluminium CIP, 19" montageprofil, fullhöjd Beskrivning: En hel bottenplåt. Material: 2mm. Aluminium AlMg3. Ytbehandling: Pulverlack RAL7035 med strukturerad yta. Leveransförpackning: 1 st bottenplåt Beskrivning: 19" profil (fullhöjd) med montagemöjlighet från två sidor. Material: 2mm elförzinkad stålplåt. Leveransförpackning: 2 st profiler. Monteringsmaterial medföljer CIB/CI. Erforderliga tillbehör: Justerbar i djupled i kombination med beslag CIB eller CI. B Kat.nr CBPA064* 500 CBPA065* 600 CBPA066* CBPA084* 600 CBPA086* * Leveranstid på förfrågan. För 1200 samt 1600mm breda kapslingar, används 2 st 600mm eller 2 st 800mm breda bottenplåtar. E Kat.nr CIP CIP29 CIB, Fästbeslag för 19" profiler Beskrivning: För centrerad fixering av 19" profiler fullhöjd (CIP/CIP, ingår ej) i 600/800mm breda kapslingar. Justerbar i djupled. För lättare komponenter. För tyngre komponenter, använd CI. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 2 st profiler med monteringsmaterial. B E-nummer Kat.nr CIB CIB Besök vår hemsida

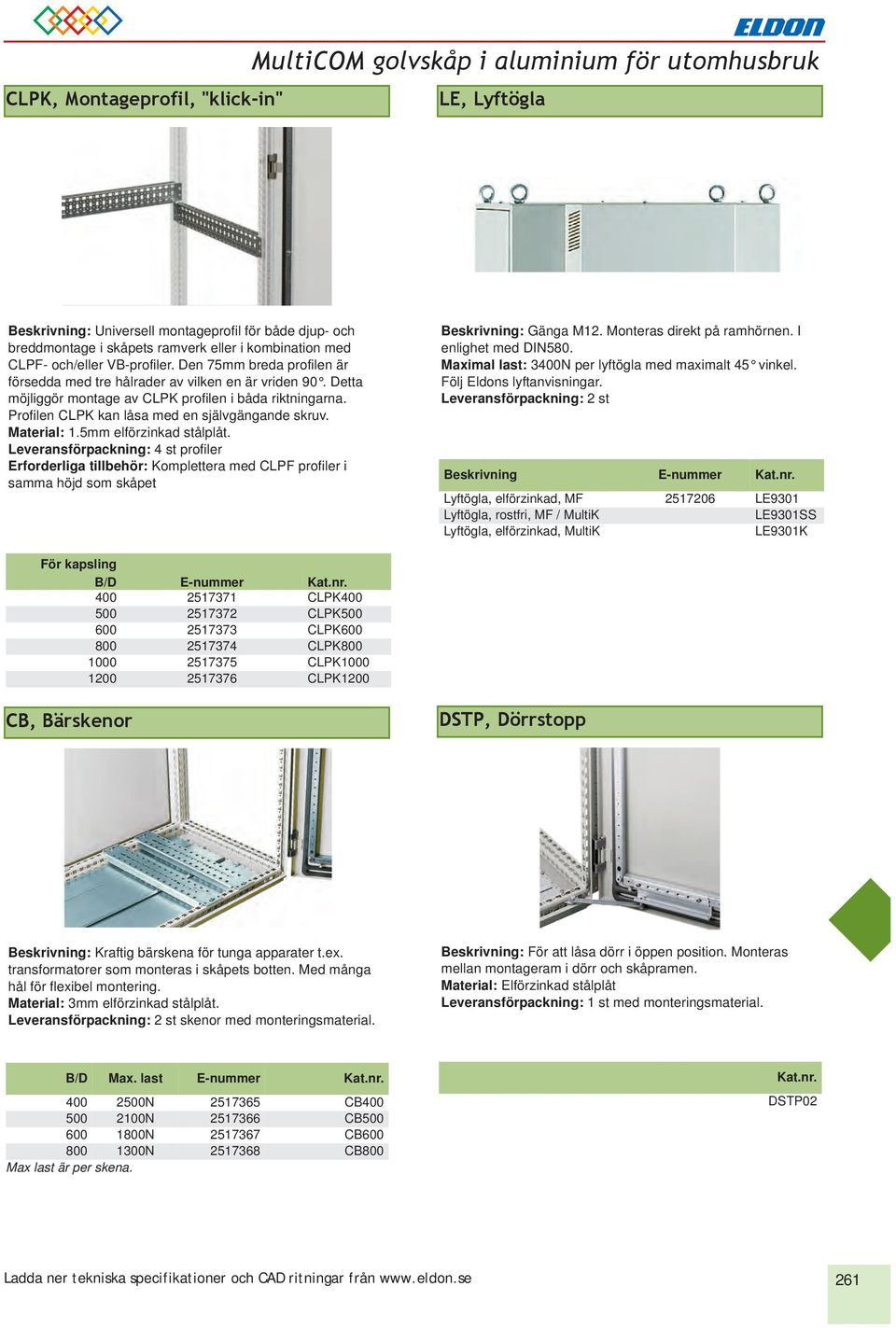

12 CLPK, Montageprofil, "klick-in" MultiCOM golvskåp i aluminium för utomhusbruk LE, Lyftögla Beskrivning: Universell montageprofil för både djup- och breddmontage i skåpets ramverk eller i kombination med CLPF- och/eller VB-profiler. en 75mm breda profilen är försedda med tre hålrader av vilken en är vriden 90. etta möjliggör montage av CLPK profilen i båda riktningarna. Profilen CLPK kan låsa med en självgängande skruv. Material: 1.5mm elförzinkad stålplåt. Leveransförpackning: 4 st profiler Erforderliga tillbehör: Komplettera med CLPF profiler i samma höjd som skåpet Beskrivning: Gänga M12. Monteras direkt på ramhörnen. I enlighet med IN580. Maximal last: 3400N per lyftögla med maximalt 45 vinkel. Följ Eldons lyftanvisningar. Leveransförpackning: 2 st Beskrivning E-nummer Kat.nr. Lyftögla, elförzinkad, MF LE9301 Lyftögla, rostfri, MF / MultiK LE9301SS Lyftögla, elförzinkad, MultiK LE9301K För kapsling B/ E-nummer Kat.nr CLPK CLPK CLPK CLPK CLPK CLPK1200 CB, Bärskenor STP, örrstopp Beskrivning: Kraftig bärskena för tunga apparater t.ex. transformatorer som monteras i skåpets botten. Med många hål för flexibel montering. Material: 3mm elförzinkad stålplåt. Leveransförpackning: 2 st skenor med monteringsmaterial. Beskrivning: För att låsa dörr i öppen position. Monteras mellan montageram i dörr och skåpramen. Material: Elförzinkad stålplåt Leveransförpackning: 1 st med monteringsmaterial. B/ Max. last E-nummer Kat.nr N CB N CB N CB N CB800 Max last är per skena. Kat.nr. STP02 Ladda ner tekniska specifikationer och CA ritningar från 261
