Nödstoppsknappar Ø22,5 mm

Transkript

1 Säkerhet Nödstoppsknappar Nödstoppsknappar Ø Användningsområde BACO s nödstopp uppfyller kraven enligt EN418/IEC De finns i många olika alternativ såsom Ø32 mm, Ø40 mm, belysta, obelysta, flaggindikering, nyckelåterställning, dragåterställning, vridåterställning. För att förstärka att det handlar om en nödstoppsknapp har BACO s alla nödstopp en gul ring längst ned på knappen. Denna gula ring indikerar om knappen är aktiverad eller inte. Ny märkning för nödstopp enligt ISO Våra produkter för nödstopp enligt ISO13850 kommer att få ny märkning för att anpassas till den uppdaterade standarden för nödstopp: DIN EN ISO 13850: (E) Maskinsäkerhet Nödstoppsfunktion Standard för design (ISO 13850:12/2015). Produkter som påverkas av förändringen är: # Nödstopp med med "triggeraction funktion" # Kapslingar för nödstopp # Skyltar för nödstopp Förändringen inverkar inte på produkternas passform, funktion och tillförlitlighet. Den nya märkningen kommer att börja levereras ut fr.o.m 1 april Huvuddragen i ändringarna: text och symbol från IEC enligt ISO 13850: 2015 standardkrav. Mått

2 Dragåterställning, Ø32 mm L22DQ01 L22ER01 L22DN01 L22DR01 L22GQ01

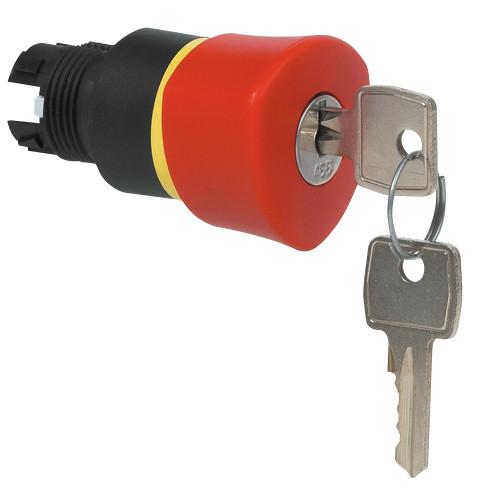

3 L22GR01 LWA0242 Beställningsnummer Dragåterställning, Ø32 mm L22DQ01 Nödstoppsknapp ISO13850, dragåterställning 32 mm huvud E Dragåterställning, Ø32 mm L22GQ01* Nödstoppsknapp ISO13850, vridåterställning med nyckel, 32 mm huvud E *nyckelkod "455" För att beställa extra nycklar klicka HÄR

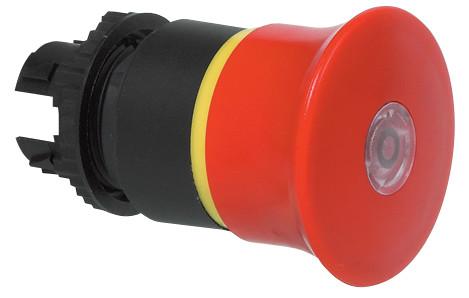

4 L22ER01 Nödstoppsknapp ISO13850, vridåterställning, 40 mm huvud E L22ER01K Nödstoppsknapp ISO13850, vridåterställning, 40 mm huvud med symbol nödstopp L22DN10 Nödstoppsknapp ISO13850, belyst, dragåterställning, 40 mm huvud E L22DR01 Nödstoppsknapp ISO13850, dragåterställning, 40 mm huvud E L22GR01* Nödstoppsknapp ISO13850, vridåterställning med nyckel, 40 mm huvud E *nyckelkod "455" För att beställa extra nycklar klicka HÄR Dragåterställning med flaggindikering Ø54 mm Beställningsnr Benämning Flaggindikering* Enummer L22DU01 Nödstoppsknapp ISO13850, 54 mm huvud "O I" (RödGul) L22DU01A Nödstoppsknapp ISO13850, 54 mm huvud "STOP I" (RödGul) L22DU01 Nödstoppsknapp ISO13850, 54 mm huvud "O I" (RödGrön) *Flaggindikering Opåverkad = grön alternativt gul I Påverkad = röd STOP alternativt "O" Nödstoppsskyltar

5 Storlek Ø60 mm Beställningsnr Beskrivning Text på skylt* Språk Enummer LWE16 E LWE16100 ARRET D'URGENCE Franska LWE16232 NOT HALT Tyska LWE16300 EMERGENCY STOP Engelska E LWE16500 NÖDSTOPP Svenska E LWE ,5 med 4 olika språk på samma skylt EMERGENCY STOP Engelska ARRET D'URGENCE Franska PARADA DE EMERGENCIA Spanska NOTHALT Tyska

6 Storlek Ø80 mm Beställningsnr Beskrivning Text på skylt* Språk Enummer LWE00 Rund gul aluminiumskylt Ø80 mm för E LWE00100 Rund gul aluminiumskylt Ø80 mm för ARRET D'URGENCE Franska LWE00232 Rund gul aluminiumskylt Ø80 mm för NOT HALT Tyska LWE00300 Rund gul aluminiumskylt Ø80 mm för EMERGENCY STOP Tyska E LWE00500 Rund gul aluminiumskylt Ø80 mm för NÖDSTOPP E * Andra texter/språk finns på förfrågan. Skyddshuv för nödstopp Kan användas i första hand för oönskad påverkan på nödstopp, men även andra tryckknappar skyddshuven kombineras med. Tryckknappar och nödstopp med en knappdiameter på max. 40 mm kan användas ihop med LWA0242. (Kan inte användas i kombination med försänkta knappar, joysticks, flerfunktionsknappar) Benämning Beställningsnr Enummer Nödstoppsskydd LWA0242

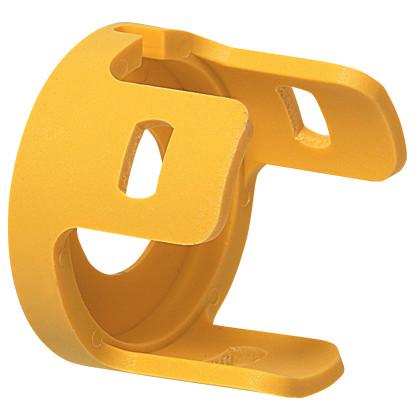

7 Låsbar skyddsring för nödstopp Används till nödstopp med dragåterställning (ex. L22DR01 eller L22DQ01). Möjlighet att låsa i påverkat läge, med upp till tre hänglås. Benämning Beställningsnr Enummer Nödstoppsskydd, låsbart LWA0240 E
