1 unilock Instruktion för låssystem INNEHÅLL: 1. Definitioner 2. Bygg ett låssystem

2 1. Definitioner Ett låssystem består av minst två lås, av vilka minst ett kan öppnas av minst två nycklar med olika profiler. Ett sådant lås kallas för systemlås. Systemlås sätts i gemensamma utrymmen som t.ex. entré, tvättstuga, kopiatorrum, etc. Systemlås Ett systemlås laddas med två olika stift: Binärt stift (det vanliga låsstiftet) vilket vänds antingen upp eller ned. Neutralt stift. Detta är symmetriskt varför det inte spelar någon roll åt vilket håll det vänds. Programvara. Med hjälp av en programvara beräknas de fyrställiga koderna för nyckelprofilerna. Programmet returnerar även grafiska koder för hur låsen skall laddas. S.k. grafiska låskoder. Exempel på grafisk låskod. Den grafiska låskoden bildas av 16 symboler där varje symbolrepresenterar ett stift i låset. Symbolerna visar vilket stift som skall laddas och hur det skall vändas.

3 Det binära stiftet Bilden till höger visar symbolerna för ett binärt stift. Den övre symbolen betyder att stiftet skall vara vänt uppåt när det laddas. Den nedre symbolen betyder att stiftet skall vara vänt nedåt när det laddas. Det neutrala stiftet Bilden till höger visar symbolen för ett ett neutralt stift. Eftersom detta stift är symmetriskt, spelar det ingen roll åt vilket håll stiftet vänt 2. Bygg ett låssystem. Steg 1: installera och öppna programvaran. (Beroende på låssystemet komplexitet och storlek kan olika metoder och programvara användas.här redogöra för gemensamma principer) 5 Steg 2: Fyll i indatavärden: 1: Namn på utrymmen 2: Namn på användare 3: Tillträden genom att kryssa i matrisen 4: Namn på låssystemet. Steg 3: Genomför beräkning 5: Klicka på Solve

4 Klass 3 lås 1 Programvaran kan även ha funktionen att välja att genomföra beräkningen så att alla lås i låssystemet uppfyller samtliga 2 krav för ett klass 3 lås. Valet görs i så fall innan Steg 3 ovan. Class 3 Disabled Väljs inte funktionen syns texten Class 3 Disabled, Se figuren till höger. Görs beräkning när denna funktion är vald är det inte säkert att alla lås i systemet kommer att uppfylla samtliga 2 krav som ställs på ett klass 3 lås. Markering av klass 3 lås. Vissa lås kommer även om Class 3 Disabled är vald att uppfylla samtliga 2 klass 3 krav. Låsen markeras med en romersk trea under låset. Se inringat lås i figuren till höger. Vilka lås som är klass 3 skrivs även ut i text i den PDF fil som kan sparas när systemet är löst. Class 3 Enabled Klickar man på knappen väljs funktionen Class 3 Enabled. Detta innebär krav att alla lås skall uppfylla samtliga 2 krav som ställs på ett klass 3 lås. Efter att funktionen är vald fortsätter man till Solve enligt tidigare steg. Observera att det är mycket ovanligt att det ställs krav på att samtliga lås i ett låssystem uppfyller krav på klass 3. Då det inte alltid går beräkna och lösa ett sådant system kan man i så fall prova lösa det i Class 3 Disabled 1 Enligt Svensk standard Det krav som här beräknas och provas är endast ett av många; nämligen kravet som ställs på spärrelementen ( stiften ) i ett klass 3 lås ; dess typ, antal och placering. Alla andra krav som ställs på ett klass 3 lås är alltid uppfyllda för alla lås som ingår i systemet. Ett unilock som inte ingår i ett låssystem och inte har några neutrala stift uppfyller alltid alla krav för ett klass 3 lås under förutsättning att maximalt ett av elementen F eller 0 används i nyckelkoden.

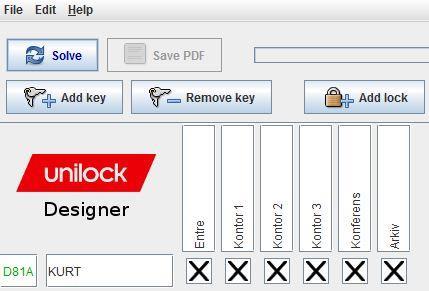

5 Steg 4: Kontrollera utdata. Programmet har lyckats lösa systemet om: 6: Knappen Solve ändrar text till Solved och färg till grönt vilket indikerar att beräkningen är klar. 7: Utdatavärden presenteras i form av fyrställiga (hexadecimala) koder i kolumnen för nycklar. 6 7 Vill man själv välja en av nyckelprofilerna i låssystemet,( Du kanske vill använda samma nyckel som du redan använder i ett annat lås ( bostaden t.e.x) görs enligt följande: 1. Mata in indatavärden 1-4 enligt steg 2. 2.Mata in namnet på önskvärd nyckelprofil på valfri plats kolumnen för nycklar. Tryck enter. Nyckelkoden skall nu bli grön. 3. Klicka på Solve 3 2 Exempel: Nyckelprofilen D81A har valts som huvudnyckel i systemet.

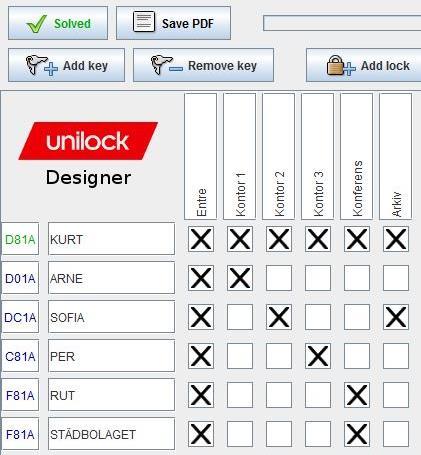

6 Som bilden nedan visar, prensenteras nu helt andra nyckelprofiler fast matrisen är densamma. Steg 5: Spara utdata i en PDF fil. Genom att klicka på knappen Save PDF sprara du låssystemet med nyckelprofiler och låskoder i en PDF fil. Förutom namnet och en kopia på matrisen (Access Matrix) sparas då på PDF filen två tabeller, se bilden till höger. 1. En tabell med nyckeprofilerna. (Key Manifest) 2. En tabell med grafiska låskoder. ( Lock Manifest) Steg 5 : Spara utdata i en unilock fil. Görs på traditionellt sätt: Save under fliken File

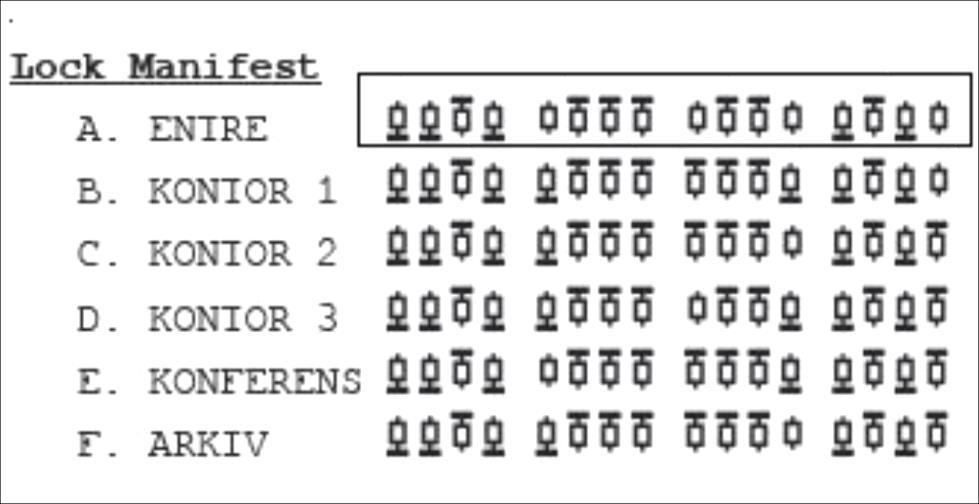

7 Steg 6 : Bygg nycklar och lås med hjälp av utdata. 1. Bygg nycklar med hjälp av nyckelkoderna (Key manifest) enligt anvisningar för nyckeln. 2. Ladda rotorerna med hjälp av de grafiska låskoderna. (Lock Manifest) Exemplet visar hur stiften skall laddas i entrélåsets rotor.

8 Stiften laddas i ordning som visas i exemplet nedan. 3. Efter att rotorerna är laddade monteras de i respektive stator enligt anvisning för låset. 4. Kontrollera att rätt nyckel går i rätt lås. 5. Fördela nycklar till rätt innehavare. 6. Förvara dina filer/utskrifter på systemet oåtkomligt för obehöriga!
