TXM1.8U TXM1.8U-ML. Universella moduler TX-I/O

Transkript

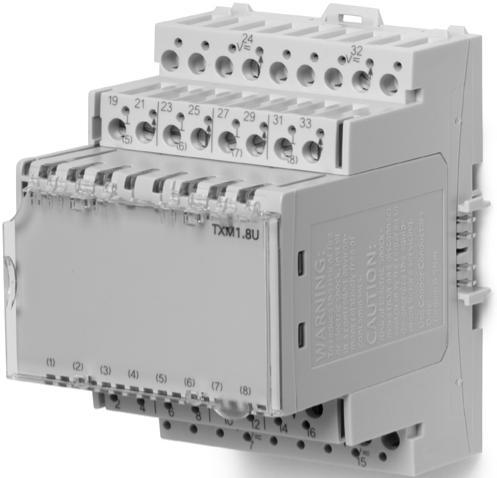

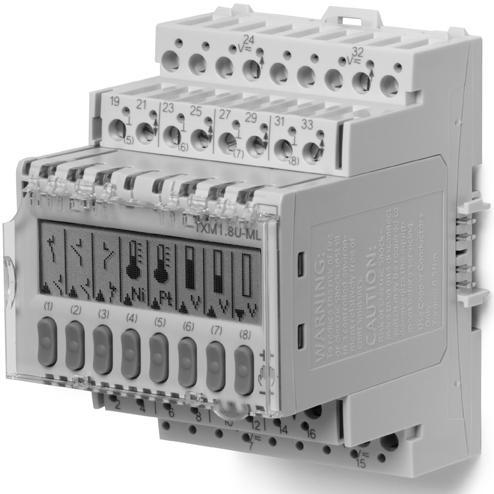

1 AMA 8 Styr- och övervakningssystem SGC In- och utgångsmoduler TX-I/O Universella moduler TXM1.8U TXM1.8U-ML Två fullt kompatibla modeller: TXM1.8U: 8 in-/utgångar med lysdiod för signal-/felindikering TXM1.8U-ML: Som TXM1.8U, men med en extra lokal överstyrningsfunktion med LCD-display (LO/ID enl. ISO ) 8 universella in-/utgångspunkter, som kan konfigureras individuellt: Digital ingång: kontinuerlig kontakt, puls eller räknare Analog ingång: givare, 0 10 Analog utgång: 0 10 Kompakt DIN-format, litet platsbehov Separat anslutningssockel och insticksmonterad in-/utgångsmodul för enkel hantering Bussen skapas automatiskt för så enkel installation som möjligt Plintar med isoleringsfunktion för snabb idrifttagning In-/utgångsmodulen byts ut på några sekunder, utan någon ledningsdragning och utan att funktionen hos övriga in-/utgångsmoduler påverkas Alla plintar sitter direkt på in-/utgångsmodulerna, vilket medger direkt anslutning av fältenheter utan extra kopplingsplintar. Enkel strategi för betjäning och presentation Lysdiod som indikerar I/O-status för varje in-/utgångspunkt. Funktionsprincip och ljusstyrka beror på I/O-funktion Lysdioder och LCD-display för snabb diagnostik Dubbelsidiga etiketter för identifikation av alla in-/utgångspunkter CM2N8173sv Building Technologies

2 Funktion Modulerna stöder följande in-/utgångsfunktioner: Funktion Signaltyp (TRA) Signaltyp Beskrivning Statussignal BI NO BI NC D20 D20R Potentialfri, avfrågning (kontinuerlig kontakt), normalt öppen N/O kontakt Potentialfri, avfrågning (kontinuerlig kontakt), normalt stängd N/C kontakt Statuspulser BI Pulse NO BI Pulse NC D20S Potentialfri, avfrågning (puls) normalt öppen eller normalt sluten kontakt Räknepulser Spänning, motstånd och temperaturer Analoga utgångssignaler Potentialfri, normalt öppen kontakt, avfrågning (puls) CI El (100 Hz) CI Mech (10/25 Hz) C Räknefrekvens max. 100 Hz (räknare elektronisk) max. 25 Hz (räknare mekanisk) AI 0-10 U10 Spänning DC 0 10 AI 2500 Ohm R2K5 AI Ni1000 extended Ni1K AI Ni1000 R1K AI PT1K375 P1K 375 AI PT1K385 P1K 385 AI Pt1000 P1K AI T1 (PTC) T1 AI NTC10K NTC10 K AI NTC100K NTC100 K Resistans 2500 Ω Temperaturgivare LG-Ni 1000 ohm, upp till 180 C Temperaturgivare LG-Ni 1000 ohm Temperaturgivare Pt 1000 (USA) Temperaturgivare Pt 1000 (Europa) Resistans Pt 1000 ohm och motståndgivare Temperaturgivare PTC Temperaturgivare NTC 10 K Temperaturgivare NTC 100 K AO 0 10 Y10S Analog styrutgång, DC 0 10, med lagring av ställvärde Detaljerad beskrivning av dessa funktioner finns i dokumentet CM110561, "TX-I/O Funktioner och betjäning". Kombinationsmöjligheter För signaltyper och funktioner som stöds i olika byggnadsautomationssystem: se Projekterings- och installationshandbok för TX-I/O, CM Typöversikt Typbeteckning Beställningsnummer Benämning TXM1.8U BPZ:TXM1.8U Universell modul TXM1.8U-ML BPZ:TXM1.8U-ML Universell modul med LCD-display och lokal överstyrning... Tillbehör Som tillbehör finns t.ex. adresspluggar, etikettblad och extra transparenta etiketthållare. Se datablad N8170. Beställning Exempel Leverans id beställning anges antal, benämning, typbeteckning och beställningsnummer. 10 st Universella moduler TXM1.8U; BPZ:TXM1.8U Anslutningssockeln och den elektroniska insticksmonterade enheten är sammankopplade och levereras i samma förpackning.... 2/10 Siemens Universella moduler TXM1.8U, TXM1.8U-ML CM2N8173sv

3 Tekniskt och mekaniskt utförande En beskrivning av de funktioner som är gemensamma för alla TX-I/O -moduler finns i projekterings- och installationshandboken för TX-I/O, dokument CM Indikeringar och betjäningsknappar Anslutningsplintar (Skruvmejsel nr 1 för spår- eller krysspårskruvar *) med testuttag (för stift på 1,8 2 mm) och plintnummer Signalbeteckning Lysdioder för överstyrningsstatus (gul) Lysdiod för adressplugg och modulstatus LCD-display (endast TXM1.8U-ML) Nummer för in-/utgångspunkt Omkopplare, överstyrning (endast TXM1.8U-ML) Lysdioder för I/O-status (gröna) * Kombinerade spår-/krysspårskruvar från mitten av 2012 Lysdioder för I/Ostatus Lysdiod för modulstatus Adressplugg Lysdioderna för I/O-status (gröna) visar statusen för in- och utgångar (periferienheter) De används även vid diagnostik Lysdioden för modulstatus belyser den transparenta adresspluggen Den gröna lysdioden visar status för hela modulen (till skillnad från lysdioderna för in-/utgångspunkterna) Den används även vid diagnostik Modulen fungerar endast när adresspluggen sitter i Moduladressen kodas mekaniskt i adresspluggen När in-/utgångsmodulen byts ut måste adresspluggen vinklas utåt. Den sitter kvar i anslutningssockeln. Lokal överstyrning och LCD-display (endast TXM1.8U-ML) Detaljerad beskrivning av dessa funktioner finns i dokumentet CM110561, "TX-I/O Funktioner och betjäning". Omkopplare för överstyrning Då du trycker i mitten på en omkopplare för överstyrning aktiverar eller inaktiverar du lokal överstyrning Om du trycker på "+" eller " " ökar eller minskar utsignalen. Endast utsignaler kan överstyras. Alla försök att överstyra insignaler leder till felindikering. Siemens Universella moduler, TXM1.8U, TXM1.8U-ML CM2N8173sv 3/10

4 Lysdiod för överstyrningsstatus LCD-display arning Den gula lysdioden för överstyrning indikerar att lokal överstyrning har aktiverats Följande information visas för varje in-/utgångspunkt: Konfigurerad signaltyp Symbolisk presentation av processvärde Information om diagnostik Alla säkerhetsrelevanta funktioner måste implementeras med externa lösningar Lokal överstyrning får inte användas för säkerhetsurkopplingsfunktioner Enligt standard (ISO , avsnitt 3.110) utför modulen alla lokala överstyrningsoperationer direkt, utan säkerhetsåtgärder eller förreglingar. Ł Operatören bär hela ansvaret. Modulmärkning Den insticksmonterade in-/utgångsmodulen har ett borttagbart transparent skydd (etiketthållare) där det går att sätta i en etikett z11 Projektering, montering och installation Se följande dokument: Dokument TX-I/O Funktioner och betjäning TX-I/O Projekterings- och installationshandbok Replacement of legacy modules Dokumentnummer CM CM CM Montering Tillåtet monteringsläge TX-IO -enheter kan monteras i valfritt läge: Det är viktigt att ventilationen är tillräcklig, så att högsta tillåtna omgivningstemperatur (max. 50 C) inte överskrids. 4/10 Siemens Universella moduler TXM1.8U, TXM1.8U-ML CM2N8173sv

5 Avfallshantering Tekniska data Matning (busskontakter på sidan) Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EUriktlinje 2012/19/EU och får inte avfallshanteras som hushållssopor. Avfallshantering ska ske inom de avsedda kanalerna för insamling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas. Matningsspänning Max. effektförbrukning TXM1.8U 1,5 W TXM1.8U-ML 1,8 W (dimensionering av strömförsörjning, se CM110562) DC 21,5 26 (SEL / PEL) eller DC 24 klass 2 (US) Skydd Alla plintar på modulerna Mot kortslutning och felaktig ledningsdragning med AC/DC 24 Busskontakt på sidan Inget skydd! Fältenheter Isolationsresistans De anslutna fältenheterna måste överensstämma med kraven för säkerhetsklenspänning (SEL) eller skyddsklenspänning (PEL) enligt HD 384. Mätledningar Ledningsmaterial Enkel eller flertrådig kopparledning, normalt oskärmad Ledningsarea Se manual CM Tillåten ledningslängd Max. 300 m AC/DC-utgång Spänning AC/DC (fältmatning) Tillåten ström per modul Max. 4 A (totalt för alla 4 plintar) (, Plintar 7, 15, 24, 32) Säkring T 10A, i strömförsörjningsmodul / bussanslutningsmodul arning! Ledningar till AC/DC 24 matning: Använd ledningsarea avsedd för 10 A i enlighet med lokala föreskrifter Digitala ingångar/ räkneingångar De digitala ingångarna är inte galvaniskt åtskilda från systemelektroniken. Mekaniska kontakter måste vara potentialfria. Elektroniska omkopplare måste överensstämma med SEL/PEL standarder. Räkneingångar snabbare än 1 Hz som är förlagda mer än 10 m i samma kabelkanal som analoga ingångar måste skärmas. Spänning kontaktavkänning Ström kontaktavkänning Tillåtet motstånd vid slutna kontakter Tillåtet motstånd vid öppna kontakter DC 21,5 25 1,0 ma (begynnelseström 6 ma) Max. 200 Ω Min. 50 kω Min. stängnings- /öppningstid [ms] inkl. kontaktstudsar Max. studstid [ms] Max. räknefrekvens (symmetrisk) Kontinuerlig kontakt Pulskontakt Räknare mekanisk Hz Räknare elektronisk Hz Räkneminne x 10 9 (32-bit räknare) Siemens Universella moduler, TXM1.8U, TXM1.8U-ML CM2N8173sv 5/10

6 Analoga ingångar Korrigering av ledningsmotstånd 1 Ohm (kalibreras i modul) Signaltyp (se sid 2) Område Undre/övre område Upplösning Givare Pt 1000 och P1K Ohm Ohm 100 mohm motståndsgivare AI Pt Ohm Ohm 100 mohm Temperaturmätning AI PT1K C C 10 mk AI PT1K 385 1) (600) C 1) C 20 mk AI NI1000 utökat 1) (180) C 1) C 10 mk AI Ni C C 10 mk AI T1 (PTC) 1) (150) C 1) C 10 mk AI NTC10K 1) ( C) 1) C 10 mk (25 C) AI NTC100K 1) ( C) 1) C 10 mk (25 C) 1) 180 C, 600 C, NTC: (utökat intervall) endast med minskad störningspåverkan Spänningsmätning AI ) ) m 2) id öppen anslutning: Negativ spänning 3,1, 0,05 ma (detektering av ledningsavbrott) Analoga utgångar Signaltyp Område Undre/övre område Upplösning Utgående spänning AO m Utgående ström Max. 1 ma Anslutningsplintar Mekaniskt utförande Enkla ledare Flertrådiga ledare utan ändhylsor Flertrådiga ledare med ändhylsor (DIN 46228/1) Skruvmejsel Maximalt åtdragningsmoment Testuttag (testplintar) För stiftdiameter 1,8 2,0 mm Skruvplintar 1 x 0,5 mm 2 till 4mm 2 eller 2 x 0,6 mm till 1,5 mm 2 1 x 0,5 mm 2 till 2,5 mm 2 eller 2 x 0,6 mm till 1,5 mm 2 1 x 0,25 mm 2 till 2,5 mm 2 eller 2 x 0,6 mm till 1,5 mm 2 Skruvmejsel nr 1 för spår- eller krysspårskruvar *) med skaftdiameter 4,5 mm * Kombinerade spår-/ krysspår skruvar från mitten av ,6 Nm Lokal överstyrning (endast TXM1.8U-ML) Lokal överstyrnings/indikeringsenhet ISO , avsnitt 3.11 Klassificering enligt EN Funktionsprincip för automatiska elektroniska styr- och reglerdon Nedsmutsningsgrad Mekaniskt utförande Skyddsdata Kapslingsklass enligt EN Frontkomponenter i DIN-uttag Anslutningssockel Omgivningsförhållanden Drift Omgivningsförhållanden Temperatur Fuktighet Omgivningsfaktorer och deras strängheter Transport Omgivningsförhållanden Temperatur Fuktighet Omgivningsfaktorer och deras strängheter Typ 1 2 Isolerklass III IP30 IP20 Enl. IEC Klass 3K C 5 95 % RF Klass 3M2 Enl. IEC Klass 2K C 5 95 % RF Klass 2M2 6/10 Siemens Universella moduler TXM1.8U, TXM1.8U-ML CM2N8173sv

7 Normer och standarder Produktstandard EN Automatisk elektronisk utrustning för hushåll och liknande användning Elektromagnetisk kompatibilitet (användningsområde) För bostads-, kommersiella, lättindustri- och industrimiljöer EU-konformitet (CE) CM1T10870xx *) UL-konformitet (US) UL 916, UL 864, CSA-konformitet Klass RCM-konformitet CM1T10870en_C1 *) EAC- konformitet Euroasiatisk konformitet Miljökompatibilitet Produktens miljödeklaration CM2E8173 *) innehåller information om produktens miljövänliga tillverkning och konstruktion (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) Färg Mått ikt Anslutningssockel och in-/utgångsmodul av instickstyp Kapsling enligt DIN , se avsnitt Måttuppgifter Utan/med förpackning TXM1.8U TXM1.8U-ML RAL 7035 (ljusgrå) 179 / 200 g 202 / 223 g *) Dokumenten kan laddas ned från eller Siemens Universella moduler, TXM1.8U, TXM1.8U-ML CM2N8173sv 7/10

8 Kopplingsscheman (exempel) Digitala ingångar U (1) (2) (3) (4) (5) K1 K2 K3 K4 S5 8174z13 U Universell modul K1 Statuskontakt (normalt öppen) K2 Statuskontakt (normalt sluten) K3 Pulskontakt (normalt öppen) K4 Pulskontakt (normalt sluten) S5 Elektronisk omkopplare Plintlayout TXM1.8U, TXM1.8U-ML In-/utgångspunkt (1) (2) (3) (4) (5) (6) (7) (8) Systemnoll ^ ( ) 1) Ingång (+) Analoga ingångar U (1) (2) M B (3) U Universell modul B1 Temperaturgivare LG-Ni 1000 B2 Temperaturgivare allmän R3 Motståndsgivare B4 Aktiv givare med extern matning Extern matning får INTE jordas (jordslinga) B5 Aktiv givare med matning från modul B1 B2 R3 U (1) (2) B4 B5 8173z14 Plintlayout TXM1.8U, TXM1.8U-ML In-/utgångspunkt (1) (2) (3) (4) (5) (6) (7) (8) Mätnoll ^ ( ) 1) Ingång (+) AC/DC-givare matningsspänning 2 älj mellan: 7, 15, 24, 32 2) 8/10 Siemens Universella moduler TXM1.8U, TXM1.8U-ML CM2N8173sv

9 Analoga utgångar U (1) (2) (3) U Y1 Y2 Y3 Universell modul Ställdon med insignal DC 0 10 Allmän enhet med ingång DC 0 10, matning från modul Allmän enhet med ingång DC 0 10, extern matning Extern matning får INTE jordas (jordslinga) Y1 Y2 Y3 8173z15 Plintlayout TXM1.8U, TXM1.8U-ML In-/utgångspunkt (1) (2) (3) (4) (5) (6) (7) (8) Systemnoll ^ ( ) 1) Utgång (+) AC/DC matningsspänning 2) älj mellan: 7, 15, 24, 32 2) 1) Alla mät-/systemnollsplintar är sammankopplade, men inte i anslutningssockeln utan i den insticksmonterade in-/utgångsmodulen. När denna enhet dras ut (till "parkeringsläge ) försvinner kopplingen. Systemnoll för en digital ingång kan kopplas till valfri systemnollplint För analoga in- och utgångar måste mät-/systemnoll vara kopplade till den anslutningsplint som hör till den aktuella in-/utgången. arning! 2) Alla AC/DC 24-matningsplintar är sammankopplade (i in-/utgångsmodulen, inte i anslutningssockeln). De avsäkras i strömförsörjningsmodulen/bussanslutningsmodulen (T10A). Ledningar till AC/DC 24 matning (plintar 7, 15, 24, 32): Använd ledningsarea avsedd för 10 A i enlighet med lokala föreskrifter. För installationsdetaljer, se TX-I/O Projekterings- och installationshandbok, CM Siemens Universella moduler, TXM1.8U, TXM1.8U-ML CM2N8173sv 9/10

10 Måttuppgifter (mått i mm) M01 10/10 ª Siemens AB, Building Technologies Division, en_09/ Rätten till ändringar förbehålles Siemens Universella moduler TXM1.8U, TXM1.8U-ML CM2N8173sv
