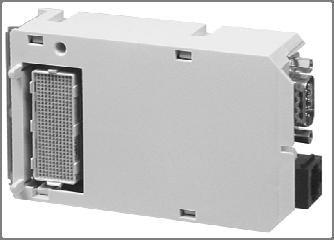

1 9 AMA 8 Styr- och övervakningssystem U8.32 Kommunikationsenhet 265 DESIGO PX Utbyggnadsmodul för grafiska webbfunktioner för insticksmontering i automationsstationer av typen PXC..-U PXA30-W2 Utbyggnadsmodul för anslutning av automationsstationerna PXC..-U i DESIGO byggnadsautomationssystem med hjälp av BACnet över Ethernet / IP och modem Fjärrbetjäning med DESIGO INSIGHT Fjärrkonfigurering, uppringning med XWorks plus Larmhantering via SMS och e-post Generisk webbetjäning Grafikbaserad webbetjäning Alternativ användning: Webbgränssnitt för BACnet / LonTalk-segment tillsammans med automationsstationerna PXC..-U CM1N9265sv Building Technologies

2 Topologi med BACnet / IP BACnet / IP Insight or XWP PXA30-N *) HTTP PXA30-W2 *) BACnet/PTP TAP UCP PPP OR SMS Insight or XWP *) Byggnadsstruktur: Se dokument CM110664en Technical principles/system limits. Tabellen nedan visar funktioner som stöds: Gränssnitt Protokoll Funktion RS232 BACnet / PPP 1) Leverera larm via SMS (Modem) BACnet / PPP 1) Fjärrbetjäning via PX WEB 2) generisk Fjärrbetjäning via PX WEB 2) grafisk BACnet / PTP 1) Fjärrbetjäning med DESIGO INSIGHT Fjärrkonfigurering (XWorks plus) RJ45 SMTP Leverera larm via e-post (Ethernet) HTTP Fjärrbetjäning via PX WEB 2) generisk Fjärrbetjäning via PX WEB 2) grafisk BACnet / IP Fjärrbetjäning med DESIGO INSIGHT 1) För modemanslutning kan bara ett av följande alternativ konfigureras: antingen för fjärrbetjäning (DESIGO INSIGHT och XWORKS plus) eller för fjärrbetjäning med PX WEB generisk/grafisk och larmhantering via SMS 2) PX WEB: Betjäning med pekskärmar, PDA eller fjärrwebbläsare 9265z /6

3 Webbetjäning för BACnet / LonTalk segment BACnet / LonTalk Typöversikt HTTP PXA30-W2 TAP UCP PPP SMS Byggnadsstruktur: Se dokument CM110664en Technical principles/system limits. Tabellen nedan visar funktioner som stöds: 1) Gränssnitt Protokoll Funktion RS232 PPP Leverera larm via SMS (Modem) PPP Fjärrbetjäning via PX WEB 1) generisk Fjärrbetjäning via PX WEB 1) grafisk RJ45 SMTP Leverera larm via e-post (Ethernet) HTTP Fjärrbetjäning via PX WEB 1) generisk Fjärrbetjäning via PX WEB 1) grafisk PX WEB: Betjäning med pekskärmar, PDA eller fjärrwebbläsare 9265z PXA30-W2 Utbyggnadsmodul Kombinationsmöjligheter Modulen insticksmonteras i en automationsstation PXC..-U. Beställning Vid beställning skall antal, produktnamn och typkod anges. Exempel 1 Utbyggnadsmoduler PXA30-W2 3/6

4 Mekaniskt utförande Plastkapsling i två delar med snäppförslutning Stiftskyddskåpa Kretskort med elektroniska komponenter RJ45-uttag RS232-uttag (D-Sub, 9-polig hankontakt) Montering Utbyggnadsmodulen insticksmonteras i en modulär automationsstation PXC..-U. Var noga med att följa de instruktioner som bifogas enheten, i synnerhet: Undvik att vidröra kontaktstiften (ESD-säkerhet) Tryck in modulen i dess läge (1,5 mm) och kontrollera att den sitter ordentligt fast så att kontaktstiften är riktigt sammankopplade z z Instickbar enhet 2 Apparatsockel 3 Utbyggnadsmodul PXA30-W2 (Endast i det vänstra urtaget!) 4 Andra utbyggnadsmoduler Projektering 4/6 Automationsstationen kan hantera fast eller dynamisk (DHCP-) adressering (DCHP = Dynamic Host Configuration Protocol). En fast adress måste användas för automationsstationer med aktiverade BBMD-funktioner. Användning av fast adressinställning rekommenderas i allmänhet (för felsökning och diagnostik). Notera också att BACnet kommunicerar på IP via ett fast UDP-portnummer. Detta UDP-portnummer definieras vid igångkörningen. Denna port måste tillåtas i routrar och brandväggar. Byggnadsstruktur: Se dokument CM110664en Technical principles/system limits...

5 Installation Följ noga de instruktioner som beskrivs i monterings- och installationsmanualen (CA110396). Ethernet-anslutningen till nästa switch får t.ex. inte överskrida 100 m. Idrifttagning Driftnoteringar Avfallshantering Tekniska data Se dokument CM Commissioning and configuration manual. Automationsstationen stöder ICMP (Internet Control Message Protocol). Det möjliggör användning av pingkommando för diagnosändamål. SNMP (Simple Network Management Protocol) stöds dock inte. Om Ethernet/IP-nätet används av andra system (t.ex. för databearbetning), måste dessa laster beaktas. Den busslast som ett databearbetningssystem ger upphov till är normalt mångfalt högre än den från BACnet-enheter. Apparaten klassificeras vid avfallshantering som elektronisk utrustning enligt EUriktlinje 2002/96/EC (WEEE) och får inte avfallshanteras som osorterade hushållssopor.. Relevanta nationella lagstadgade föreskrifter skall beaktas. Lokal och aktuell lagstiftning skall alltid beaktas Ethernet-anslutning Typ av gränssnitt 100BaseTX, IEEE kompatibel Överföringshastighet 10 / 100 Mbit/s, självavkännande Protokoll BACnet över UDP/IP HTTP över TCP/IP Anslutning RJ45-kontakt, oskärmad Elektrisk inkoppling Kabeltyp Standard CAT5 UTP 1) eller STP 2) Ledningslängd Max. 100m Seriell anslutning Typ av gränssnitt RS232 Överföringshastighet / Databitar / Stoppbit Max bps / 8 / 1 Paritet / Flödeskontroll Ingen / Ingen Elektrisk inkoppling Kabeltyp Standard 8-ledare, skärmad kabel Ledningslängd Max. 3m Skyddsdata Kapslingsklass enligt EN IP 30 Isoleringsklass III Omgivningsförhållanden IEC 721 Drift: klass 3K5 Transport: klass 2K3 Temperatur C C Fuktighet < 85 % RF < 95 % RF Normer och standarder Produktsäkerhet Automatisk elektronisk utrustning för hushåll och liknande användning EN Speciella krav för energiregulatorer EN /6

6 Elektromagnetisk kompatibilitet Störtålighet EN (Industrisektor) Störstrålning EN (Bostadssektor) Uppfyller kraven för CE-märkning: Elektromagnetisk kompatibilitet 2004/108/EG UL- godkännande UL 916: PAZX, PAZX7 Mått Se avsnitt Måttuppgifter Vikt Med / utan emballage 95 g / 75 g... 1) 2) UTP Unshielded Twisted Pair (oskärmad, partvinnad) STP Shielded Twisted Pair (skärmad, partvinnad) Stiftlayout Ethernet RJ45-kontakt skärmad, standardanslutning enligt AT&T z Z01 1. Tx+ 2. Tx 3. Rx+ 4. Används ej 5. Används ej 6. Rx 7. Används ej 8. Används ej RS232 seriell RS232-uttag z04 1 DCD Data carrier detect 6 DSR Data set ready 2 RXD Received data 7 RTS Request to send 3 TXD Transmit data 8 CTS Clear to send 4 DTR Data terminal ready 9 NC Ej ansluten 5 GND Signaljord Måttuppgifter (mått i mm) M02 6/ Siemens AB, Building Technologies Division, en_03/ Rätten till ändringar förbehålles
