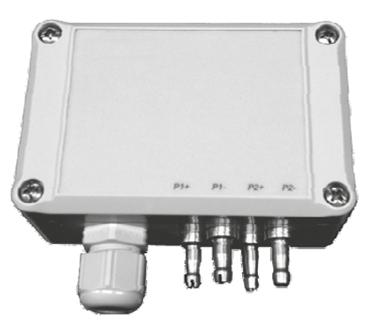

1 DIFFERENSTRYCKGIVARE STCZ-3, STCZ-33, STCZ-34 DATABLAD Trycklinjär karakteristik med inställbart tryckområde Matningsspänning AC/DC 24 V Utgångssignal Modbus RTU och V / 4 20 ma (QBM68) Enkel och snabb montering Underhållsfri Kalibrerad och temperaturkompenserad mätsignal STCZ-3, Differenstryckgivare, singel anslutning STCZ-34, Differenstryckgivare, dubbla anslutningar STCZ-33, Differenstryckgivare & temperatur sensor, singel anslutning ANVÄNDNINGSOMRÅDE Differenstryckgivare STCZ-3, STCZ-33 och STCZ-34 används för mätning av tryckdifferensen av över- och undertryck i luft eller icke aggressiva gaser. MODBUS RTU Adressområde -27 Överföringshastighet Format Modbus RTU Ledningsavslutning DIP Hårdvara RS485 Standardkonfiguration 9600N (överföringshastighet 9600, stoppbit ingen paritet) TYPBETECKNINGAR FläktGroup STCZ-34 STCZ-3, bbb=2-42 STCZ-3, bbb=0-04 Leverantörsbeteckning QBM68.22 QBM QBM T STCZ-33, bbb=24, 25, 34, 35 QBM70.200T STCZ-33, bbb=5-54 QBM T

2 2 Datablad MEKANISK DESIGN Givarhus med monteringsfäste, kabelgenomföring MEMS-tryckgivare Kretskort med kopplingsplintar och DIP-omkopplare för val av mätområde Nollpunktskalibreringsknapp Varning! När anslutningsnipplarna riktas uppåt eller om dessa ligger lägre än mätrören kan kondensvatten samlas i givaren och förstöra den. Inställnings- och anslutningselement Tryckslangen för givarens anslutningsnipplar ansluts till de differenstryckgivarna enligt följande: På luftkanalsidan Slang för den högre trycksidan (lägre vakuum) Slang för den lägre trycksidan (högre vakuum). På tryckgivarsidan Ansluts till anslutningsnippel P+ resp. P2+ Ansluts till anslutningsnippel P resp. P2 P+ P- P2+ P DIP-omkopplare för val av mätområde 2 Kopplingsplint för alla anslutningar 3 Kabelförskruvning M6 (utan kabeldragavlastning)* 4 Anslutningsnipplar (P2+/ P2- endast för QBM68.22) 5 Lysdioder för statusindikering 6 Tryckknapp för nollpunktskalibrering och konfiguration (placering kan variera) * QBM70 levereras med 2xM6 och för QBM70.200T ingår även en monterad temperatur sensor ALLMÄNNA ANMÄRKNINGAR Godkänd skyddstransformator (SELV) skall användas. Transformatorn måste ha skilda lidningar och vara avsedd för kontinuerlig inkoppling. För dimensionering av transformatorn och dess säkring skall lokala föreskrifter beaktas. Den maximala tillåtna ledningslängden skall beaktas. Om ledningslängden överstiger 00 meter och förläggs parallellt med nätledningen: Använd skärmade kablar! MTERING För att uppnå kapslingsklassen som anges under avsnitt Tekniska data, måste differenstryckgivaren monteras vertikalt (anslutningsnipplar neråt). Dessutom skall anslutningsnipplarna ligga högre än mätrören vid luftkanalen. KFIGURATI Status lysdioder Grön Driftstatus Fast sken: Normaldrift Blinkar: Nollpunktskalibrering (blinkar i 3 s.) Gul Modbus-status Blinkar: Modbus-kommunikation aktiv Röd Felindikering Fast sken: Larm (apparatfel) Knapp 0 0 s Sparar konfiguration 0 30 s Kalibrerar nollpunkten, grön lysdiod blinkar 3 sekunder. > 30 s Återställer fabriksinställningar. Modbussen kommer att återställas Obs! Efter återställningen av fabriksinställningarna kommer DIP-omkopplarnas position att avläsas. Detta innebär att aktiverade temperaturgivare och valda Modbus-adresser kommer att användas enligt DIP-omkopplarnas position. IDRIFTTAGNING Varning! Differenstryckgivarens nollpunkt skall alltid kalibreras första gången den spänningssätts efter installationen.. Anslut matning till kopplingsplint men anslut ej tryckslangar till anslutningsnipplar (P+ -, P2 + -) 2. Tryck på knappen (6) för kalibrering av nollpunkten (0-<30 s) 3. Anslut tryckslangar till anslutningsnipplar (P+ -, P2 + -)

3 Datablad 3 Inställning av mätområde En DIP-omkopplare används för omkoppling mellan de individuella mätområdena. De olika positionerna för DIP-omkopplarna finns beskrivna på lockets insida. Tillåtna tryckområden Följande tillåtna tryckområden gäller för respektive givartyp. Givare Tryckområde Tillåtet tryckområde QBM T Pa Pa QBM Pa Pa QBM Pa Pa QBM70.200T Pa Pa Obs! Alla värden utanför dessa områden resulterar i bristande tillförlitlighet. DIP-SWITCH INSTÄLLNINGAR Inställningar tryckområden Dämpning Tryckområde Y Max. 250 Pa Tryckområde Y2 Max. 250 Pa s 4 s Modbus terminering 8 Inställningar Modbus Modbusadress Val av utgångssignal 4 A B 2 3 QBM68.22 QBM Pa 0-200Pa 0-300Pa 0-500Pa 0-700Pa 0-000Pa 0-250Pa +/-00Pa 0-00Pa 0-200Pa 0-300Pa 0-500Pa 0-700Pa 0-000Pa 0-250Pa +/-00Pa Not in use V 4-20mA Not in use Note Via DIP-omkopplare A2 A4 väljs önskat tryckområde för P (enkelgivare QBM68.22, QBM68.200) Via DIP-omkopplare A5 A7 väljs önskat tryckområde för P2 (dubbelgivare QBM68.22) Via DIP-omkopplare B, B2 och B3 väljs adressen på givaren (går att välja flera adresser via Modbus Via DIP-omkopplare B4 väljs 0 0 V eller 4 20 ma på utgångssignalen (fabriksinställning 0 0 V) QBM T QBM70.200T Inställningar Temperatur sensor variant A 2 INT temperatur sensor B2 3 EX temperatur sensor B 4 LG- PT-000 NTC0K LG- PT-000 NTC0K Modbusadress Modbus terminering

4 4 Datablad TEKNISKA DATA Elektriskt gränssnitt Funktionsdata Anslutningar Skyddsdata Tillåtna omgivningsförhållanden Normer och standarder Matning Matningsspänning Effektförbrukning Strömupptagning QBM68, QBM70 Utgång Givarelement Mätnoggrannhet vid rekommenderat monteringsläge och 20 C omgivningstemperatur, mätområde Totalt fel TK nollpunkt TK känslighet Reaktionstid Tillåten överbelastning på en sida vid P QBM T vid P QBM68.200, QBM70.200T vid P2 Temperaturgivare NTC0K (QBM70.200T) Max. bristningstryck 0 70 C Medier Tillåten medietemperatur Underhåll Elektrisk anslutning Skruvplintar för Kabelanslutning Tryckanslutningar Kapslingsklass vid rekommenderad installation Temperatur Drift Kalibrerat område Transport/lagring Fuktighet -märkning enligt Elektromagnetisk kompatibilitet Störtålighet, Störstrålning Skyddsklenspänning (SELV, PELV) AC 24 V ± 5 %, 50/60 Hz < VA < 25 ma, 35 ma Modbus RTU (RS485) Ej galvaniskt åtskild, 3-ledaranslutning, V/4 20 ma, last KΩ. EJ galvaniskt åtskild 2-ledaranslutning. Kortslutningssäker, skyddad mot omvänd polaritet. MEMS (Micro Electro Mechanical Systems) (FS = Full Scale) < ± % FS < ±0. % FS/ C < ±0.06 % FS/ C s 0000 Pa 4000 Pa 4000 Pa -30 C...25 C 0.5K at 25 C ±.25K vid 90 C 200 kpa Luft och icke aggresiva gaser C Underhållsfri max..5 (mångtråd eller enkeltråd) Kabelförskruvning M6 Nipplar av mässing Ø 5 mm IP65 enligt IEC IEC C (kondensbildning ej tillåten) C C < 90 % RF (kondensbildning ej tillåten) 2004/08/EC EN , EN Miljökompatibilitet RoHS + 2 riktlinje Teknisk RoHS dokumentation Produktens miljödeklaration CEE90 innehåller information om produktens miljövänliga tillverkning och konstruktion (RoHSkonformitet, ämnessammansättning, förpackning, miljömässiga fördelar, avfallshantering) 20/65/EU EN 5058 Vikt Vikt (inkl. förpackning) 0.50 kg ISO 400 (Miljö) ISO 900 (Kvalitet)

5 Datablad 5 TEKNISKA DATA Anslutningsplintar QBM & QBM68.22 Matning Givare Modbus 24 V 0 V 24 V 0 V Y Y2 M A+ B- REF A+ B- Utgångar RS485 QBM T & QBM70.200T Matning Modbus Givare B2 B REF M 24V AC/DC 24 V (G) 0 V GND ( G0 ) Y Analog utgång : 0 0 V / 4 20 ma Y2 Analog utgång 2: 0 0 V / 4 20 ma (QBM68.22(D) B Temperatur givare B2 Temperatur givare 2 M Mätnoll (GND) till Y och Y2 A (+) Modbus komm. + B (-) Modbus komm. - REF Skärm Modbus, måste anslutas RS485 Ingångar Måttuppgifter (mått i mm) QBM QBM68.22 QBM T QBM70.200T 63,5 98 Modbus specifikation Holding registers Adress Beskrivning Enhet Skalning Läsa/Skriva 4x000 Apparattyp R 4x0002 Apparatstatus R 4x0003 Driftläge R/W 4x0004 Differenstryck Driftsäkerhet R 4x0005 Differenstryck Värde Pa R 4x0006 Differenstryck 2 Driftsäkerhet R 4x0007 Differenstryck 2 Värde Pa R Modbus specifikation endast för QBM T & QBM70.200T Adress Beskrivning Enhet Skalning Läsa/Skriva 4x0008 Temperatur Tillförlitlighet R 4x0009 Temperatur Värde C 0, R 4x000 Temperatur 2 Tillförlitlighet R 4x00 Temperatur 2 Värde C 0, R

6 6 Datablad TEKNISKA DATA Konfiguration 4x00 Modbus-adress R 4x002 Basadress R/W 4x003 ) Överföringshastighet R/W 4x004 ) Databitar R/W 4x005 ) Stoppbitar ( stopbit) R/W 4x006 ) Paritet (ingen paritet) R/W 4x007 Spara konfiguration R/W Driftsäkerhet Värde Tryckgivare Temperaturgivare 0 OK Ingen givare Defekt tryckgivare Temperatur defekt tryckgivare 2 Övre område Övertryck Temperatur över 50 C 3 Undre område Undertryck Temperatur över -40 C 4 Öppen krets Ingen givare ansluten Sensor not connected 5 Kortslutningskrets Givarkrets kortsluten Givarkrets kortsluten 6 Ingen utgångssignal 7 Övriga fel Kräver kalibrering av nollpunkten 8 Beräkningsfel 9 Förlängt fel 0 Konfigurationsfel Konfigurationsfel ) Adress 003: Överföringshastighet (Baudrate) 9600 Adress 004: Databit (Data Bit) Adress 005: Stoppbit (Stop Bit) ( stop bit) Adress 006: Paritet (Parity) 0 (ingen paritet) Följande gäller för stopbitar (modbus register 005): 0 eller = stopbit 2 = 2 stopbitar.5 stopbitar stöds inte med nuvarande mjukvaran Följande gäller för paritet 8 (modbus register 06): 0 = None = ODD 2 = Even Ingen annan mode stöds (hårdvaran stödjer Force 0/ paritet men inte mjukvaran) Följande adresser går att ställa in genom att välja valfritt 0-tal, välj 0-tal via modbus och använd DIP-omkopplarna för att ställa in adressen. Adress:
