1 ASSA ABLOY Entrance Systems

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men ASSA ABLOY Entrance Systems tar trots detta inte något ansvar för eventuella skador som kan uppstå på grund av fel eller saknad information i denna skrift. Vi förbehåller oss rätten att göra lämpliga tekniska ändringar utan att det meddelas i förväg. Inga rättigheter kan tas i anspråk utifrån innehållet i detta dokument. Kulörguider: Kulörskillnader kan uppstå beroende på olika tryck- och publiceringsmetoder. Ingen del av denna skrift får kopieras eller publiceras genom scanning, utskrift, kopiering, mikrofilmning eller någon annan process utan att skriftligt tillstånd först inhämtats från ASSA ABLOY Entrance Systems. Copyright ASSA ABLOY Entrance Systems AB Alla rättigheter förbehålles. ASSA ABLOY, Besam, Crawford, Albany och Megadoor som ord och logotyper är varumärken som tillhör ASSA ABLOY Group 2

3 Teknisk översikt Funktioner Maxstorlek: Bredd 8000 mm Höjd 6000 mm (större storlekar på begäran) Storlek begränsad av portvikt Paneltjocklek: 82 mm Panelmaterial: Mikromönstrad plåt Utfyllnad: CFC-fritt polyisocyanurat (PIR) brandhärdighet DIN 4102-B2 / EN B-S2,d0 Vikt Stål: 15 kg/m2 Färg, utsida: 11 standard RAL-färger Färg, insida: RAL 9002 Skentyper: Standard: SL Tillval: HL, VL, LL, HHL Fönster: Tillval: QARP Gångdörr: Inte möjligt i OH1082P Elektrisk drift: Tillval: Automatisk drift, Tillträdesövervakning, Säkerhetsfunktioner Prestanda Öppnings-/ stängningshastighet: Förväntad livslängd: Motstånd mot vindlast, EN12424 Värmepermeabilitet, EN12428 Motstånd mot Vattengenomsläpplighet, EN12425 Luftgenomsläpplighet, EN12426 Ljudisolering, EN ISO CDM9: 0,25 m/s CDM9 HD: 0,18 m/s CDM9 2H: öppning 0,5 m/s, stängning 0,25 m/s Port: portcykler tillval Fjädrar: portcykler Klass 3 ( 4250 mm DLW) (Högre klass på begäran) 0,46 W/m²K Stålport med full panel (Portstorlek 5000 x 5000 mm) Termiska beräkningar för exakta portstorlekar och konfigurationer finns tillgängliga på begäran Klass 3 Klass 3 R - 25 db 3

4 Innehåll Copyright och friskrivningsklausul...2 Teknisk översikt...3 Innehåll Beskrivning Allmänt Mått Dagbredd och daghöjd Sektionsstorlekar Portblad Konstruktion Material Vertikalt tvärsnitt Färger Tätningar Vindförstärkt sektion Handtag Skjutregellås Balanseringssystem Säkerh. funktion CEN-prestanda Förväntad livslängd Motstånd mot vindlast Resistens mot vattengenomsläpplighet Lufttäthet Värmepermeabilitet Akustisk isolering Manöverkrafter och säkra öppningar Skensatser Allmänt SL - Standardlyft LL - Låglyft HL - Höglyft HHL - Höglyft med fjäderpaket vid änden av den horisontala skenan VL - Vertikallyft Special skensatser Tillval / Tillgängligt Fönster QARP Antal fönster Fönster Valfria färger Cylinderlås Korrosionsbeständiga beslag

5 3. Manöversystem Typ av insatser Neddragningsrep Kedjespel Elektrisk manövrering CDM9 Motor Portstyrsystem CDM9-motor Riktlinjer för urval för manövreringstyp Urvalsriktlinjer för portmaskineri Portstyrsystem Allmänt Portstyrsystem Portstyrsystem Portstyrsystem Portstyrsystem - Urvalsriktlinjer Portstyrsystem - Urvalsriktlinjer för automation Åtkomst och automatik Grundläggande styrfunktioner Externa styrfunktioner Automatiska styrfunktioner Säkerhetsfunktioner Extra funktioner Bygg- och utrymmeskrav Förberedelser för bygge Installationsförberedelser Erforderligt utrymme Erfoderligt utrymme SL Erfoderligt utrymme LL Erfoderligt utrymme HL Erfoderligt utrymme HHL Erfoderligt utrymme VL Erfoderligt utrymme Portmaskinerier Service Index

6 1. Beskrivning 1.1 Allmänt takskjutport Med sin moderna och rena design är en av de bästa isolerade takskjutportarna på marknaden. Med en paneltjocklek på 82 mm är takskjutport designad för företag med frekvent användande av portar som behöver en exakt temperaturkontroll. takskjutport har konstruerats för att uppfylla alla drift- och säkerhetskrav i EU-direktiven och de standards som utgivits av CEN (European Standardization Committee). 1.2 Mått Dagbredd och daghöjd Standard takskjutport levereras i följande storlekar: Dagbredd Daghöjd Min.: 2050 mm 2150 mm * Max.: 8000 mm 6000 mm ** Viktrestriktion 550 kg. * SL, LL, HL, HHL: DLH+HL 3000 mm ** VL: begränsad till 5500 mm Sektionsstorlekar Sektionshöjd: 545 mm Topprofil höjd: mm justering Tjocklek: 82 mm Portbladets höjd uppnås genom trimkapning av toppsektionen. Porten har 4 huvuddelar: 1) Portblad 2) Skensystem 3) Balanseringssystem 4) Manövreringssystem Beskrivning 6

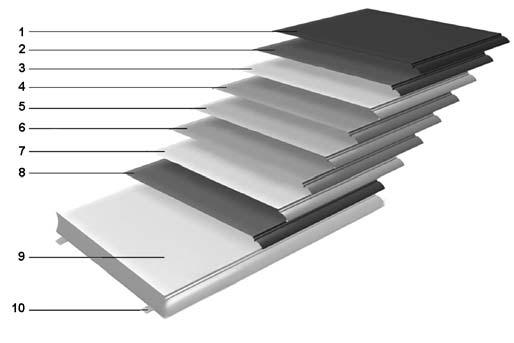

7 1.3 Portblad Konstruktion takskjutport-bladet har horisontella sektioner som är sammansatta med gångjärn. De yttre gångjärnen i varje sektion har rullar som löper i skenorna. De horisontala sektionerna är isolerade paneler konstruerade utan köldbryggor för optimal isolering. Panelerna är fyllda med CFC-fritt polyisocyanurat (PIR) skum Vertikalt tvärsnitt Material Ytan på portbladets paneler karakteriseras av mikromönstrad stålplåt. Det förbehandlade portbladets stålpaneler uppfyller korrosionsbeständighet RC3 enligt EN ) Polyesterbeläggning 2) Grundfärg 3) Kromat skikt 4) Zinkbaserad metallbeläggning 5) Stålplåt 6) Zinkbaserad metallbeläggning 7) Kromat skikt 8) Grundfärg 9) CFC-fritt polyisocyanurat (PIR) skum, Brandhärdighet DIN4102-B2 / EN B-S2,d0 10) Förstärkningsband 1) Dubbeltätad topptätning 2) Sektionsskarv med tätningar 3) Ut- och invändig beläggning 4) Intern stålförstärkning som ger stabila fästpunkter 5) Fönster (tillval) 6) Förstärkt polystyrenfönsterram 7) Isolering (CFC-fritt polyisocyanurat) 8) Steg/lyfthandtag 9) Dubbeltätad bottentätning Beskrivning 7

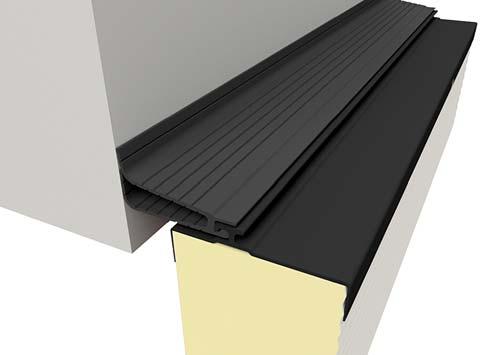

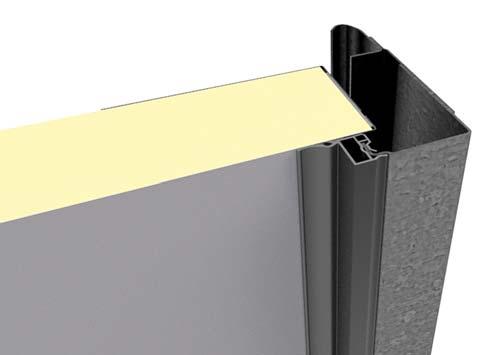

8 1.3.4 Färger RAL-färgerna är så nära som möjligt den officiella RAL HRkollektionen. Max. avvikelse är 1,0 ΔE (RAL 7016 ingår ej). Förbehandlade kulörer: RAL 1021 RAL Tätningar Porten är försedd med väl utformade tätningar på samtliga sidor, vilket ger porten utmärkta tätningsegenskaper Topptätning Installerad på topptätning för att täta gapet mellan panel och vägg. Den dubbelläppade EPDM topptätningen av gummi är monterad i en ABS adapterprofil för optimal isolering och täthet. RAL 5010 RAL 6005 RAL 7016 RAL 8017 RAL 9002 RAL 9005 RAL 9006 RAL 9007 RAL Sidotätning Installerad på skensats för att täta gapet mellan skenor och portblad. Den dubbelläppade sidotätningsdesignen med isoleringskammare säkerställer en optimal isolering och tätning Förbehandlade kulörer Kulör, utsida: Stålpanelen finns tillgänglig i 11 standard RAL-färger Kulör, insida: RAL Gråvit. Beskrivning 8

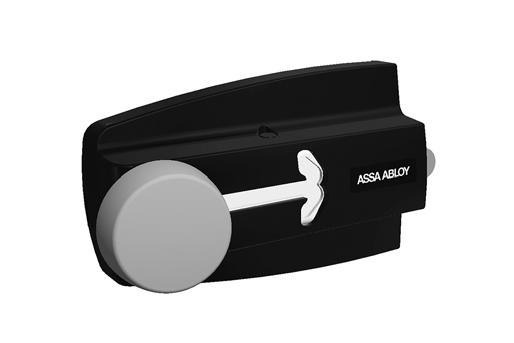

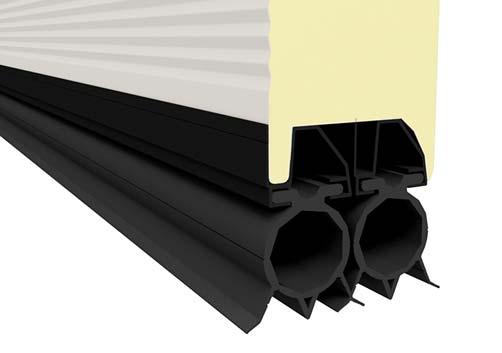

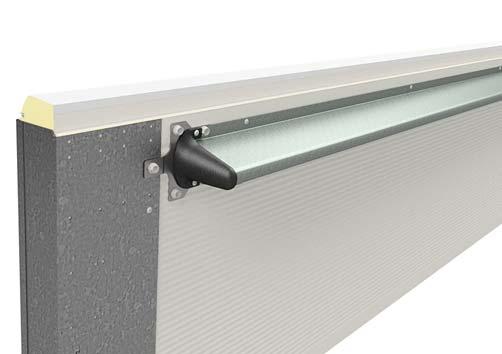

9 Bottentätning Installerad på underkanten av bottenpanelen för att fungera som en barriär samt stötdämpare. Det flexibla EPDMgummimaterialet och O-formen erbjuder kontinuerligt tryck på golvet och säkerställer maximal tätning. Bottentätningen är monterad i en ABS-adapter för optimal isolering och reducerad risk för kondens Handtag För manuell drift har varje takskjutport ett gediget, tramphandtag med ASSA ABLOY logotyp Skjutregellås En standard- takskjutport är utrustad med en skjutregel. Skjutregeln låser porten från insidan utan nyckel. Skjutregellåset är inte synligt från utsidan Vindförstärkt sektion Bredare portpaneler och paneler med fönster är förstärkta med metallprofiler. Dessa förstärkningar reducerar böjning av panelerna orsakade av vindbelastningar eller när portbladen är i horisontalt läge och böjs under sin egen vikt. Förstärkningen är sluttande för att förhindra att föremål placeras på den vilka kan falla när dörren öppnas. Plaständkåpor förebygger att damm samlas i förstärkningen. Beskrivning 9

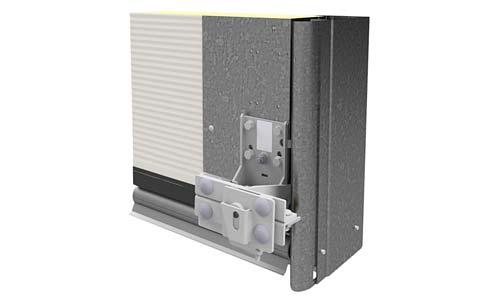

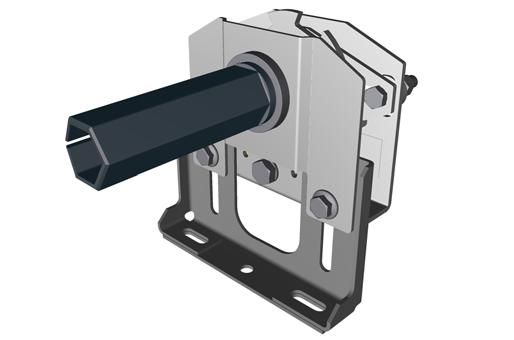

10 1.4 Balanseringssystem Balanseringssystemet balanserar porten genom att tillämpa en kraft som motsvarar vikten på portbladet. På så sätt kan portbladet flyttas upp och ner manuellt, och förbli öppet i alla lägen. Systemet är installerat överst eller längst bak på skensatsen och fungerar så här: Två torsionsfjädrar är installerade på axeln ovanför portöppningen. Denna axel har en vajertrumma i vardera ände från vilken portvajrarna är fästa i nedre hörnen på portbladet. När axeln vrids flyttas porten upp eller ner Fjäderbrottssäkring (SBD) Fjäderbrottssäkringen (SBD) levereras med alla ASSA ABLOY OH1082P takskjutportar. Vid fjäderbrott aktiveras fjäderbrottssäkringen (SBD) av den plötsliga fallkraften. Axeln kommer att låsas på mindre än 300 mm av portrörelsen Säkerh. funktion Balanseringssystemet klarar stora krafter. Om en fjäder eller vajer går sönder, förloras dess motkraft. Porten är därför utrustad med två säkerhetsenheter som kan blockera nedåtgående portrörelse: Fjäderbrottssäkring (standard) Vajerbrottssäkring (standard) Vajerbrottssäkring (CBD) Vajerbrottssäkring (CBD) är en extra säkerhetsanordning. Vid vajerbrott kommer portbladet att blockeras efter ett fall på mindre än 300 mm för att undvika skada. Beskrivning 10

11 1.5 CEN-prestanda Förväntad livslängd portcykler eller 10 år (i en normal industrimiljö) Fjädrar: portcykler Motstånd mot vindlast EN12424 Testresultat Klass 3 Klass Tryck Pa (N/m 2 ) Specifikation 0 - Ingen prestanda bestämd > 1000 Undantag: Avtal mellan tillverkare och leverantör Resistens mot vattengenomsläpplighet EN12425 Testresultat Klass 3 Klass Tryck Pa (N/m 2 ) Specifikation 0 - Ingen prestanda bestämd 1 30 Vattenspray under 15 minuter 2 50 Vattenspray under 20 minuter 3 > 50 Undantag: Avtal mellan tillverkare och leverantör Beskrivning 11

12 1.5.4 Lufttäthet EN12426 Testresultat Klass 3 Klass Lufttäthet dp vid tryck på 50 Pa (m 3 m 2 /h) ,5 6 Undantag: Avtal mellan tillverkare och leverantör Värmepermeabilitet EN12428 Värmepermeabilitet (Portstorlek 5 000mm x 5 000mm) 0,46 W/(m²K) Stålport med full panel Akustisk isolering ISO Akustisk isolering* Stål 25 db * Portyta x mm (för övriga storlekar kan det variera) Manöverkrafter och säkra öppningar EN12453 & EN12604 Krosskraft N Krosskraft N Krosskraft N Öppningsmellanrum mm 200 mm från sidogränsen till höger från utsidan I mitten av portöppningen 50 mm godkänd godkänd godkänd 300 mm godkänd godkänd godkänd 200 mm från sidogränsen till vänster från utsidan Krosskraften är den kraft som behövs för att klämlisten ska aktiveras. Maximal tillåten kraft enligt EN12453, säkerhet för elektriska portar är 400 N inom en maximal tidsperiod på 0,75 s. Med standard ljusridå finns det ingen krosskraft. Beskrivning 12

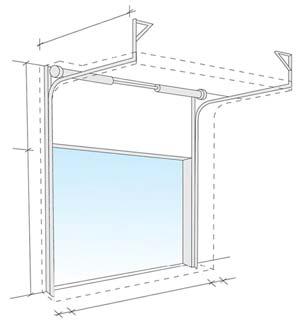

13 1.6 Skensatser Allmänt Skensatsen stödjer portbladet och dess rullar och styr det uppåt. Val av lämplig skensats utgår från olika faktorer: Tillgänglig överhöjd Porthöjd Fordonstyp Förekomst av takhinder, rör och traversbalkar. Den undre skensatsen täcker de flesta tillämpningar. Övriga tillämpningar finns tillgängliga på begäran HL - Höglyft SL - Standardlyft Byggnadstyp: De flesta standard industribyggnader. Fördelar: Optimal design för vanliga byggnader. Standardlyft skensats, med fjäderpaket strax ovanför porten, är den vanligaste lösningen Byggnadstyp: Högt i tak. På höglyfts skensatsen är fjäderpaketet placerat högt ovanför porten. Fördelar: Med denna skentyp kan höga fordon passera längs portöppningen utan hinder från de horisontala skenorna. Denna skentyp används när det finns stort utrymme ovanför porten, och när utrymme behövs för arbete och trafik, t.ex.: höga fordon HHL - Höglyft med fjäderpaket vid änden av den horisontala skenan LL - Låglyft Byggnadstyp: Lågt i tak. Fördelar: Uppnå maximal dagerhöjd med minimal överhöjd. Samma som standardlyft, men med fjäderpaketet i änden av de horisontala skenorna. Byggnadstyp: Högt i tak. Används när utrymme mellan tak och lägre kant av horisontal skena är begränsad. Fördelar: Uppnå maximal höglyft med minimal överhöjd. Höglyftbeslag med fjäderpaket placerat i änden av den horisontala skenan. Beskrivning 13

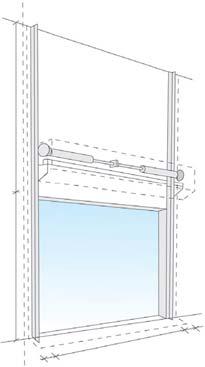

14 1.6.6 VL - Vertikallyft Byggnadstyp: Mycket högt i tak och höga krav på arbetsutrymme. Fördelar: Höga fordon kan passera längs portöppningen utan hinder. Om utrymmet mellan dagerhöjd och tak är tillräckligt, med denna skentyp, kan porten öppnas vertikalt Special skensatser takskjutport skensatsen kan skräddarsys för att se till att porten monteras på platser som kan förefalla omöjliga. Våra porttekniker kan lösa installationsproblem där porten måste dela utrymme med ventilationssystem, traversbalkar etc. Till exempel: Beskrivning 14

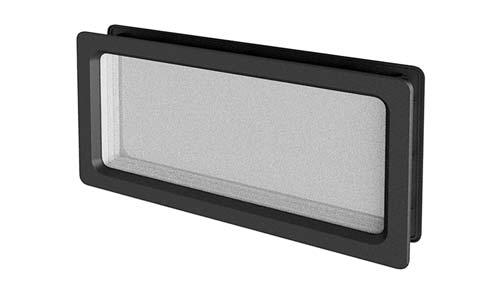

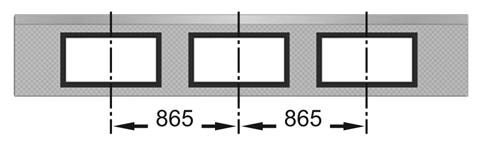

15 2. Tillval / Tillgängligt 2.1 Fönster Portsektionerna kan förses med fönster*. Antal fönster per sektion är direkt relaterat till dagbredden. Alternativt kan ett enskilt fönster placeras i centrum av en sektion. *Bottensektionen kan ej förses med fönster Fönster QARP QARP 2.2 Valfria färger Fyra lager akryl (4 x 2 mm) Rektangulär i förstärkt polystyrenram Ljusöppning: 553 x 248 mm Fönsterram: Svart Fabriksmålning Portblad kan fabriksmålas i alla RAL- och NCS-färger plus vissa metallfärger, endast utvändigt*. Målningen kan endast tillämpas på panel eller på komplett portblad. Endast panel Komplett Antal fönster För fönster är dagbredden uppdelad i ett fast rutnät. Antal fönster beror på portens dagbredd. Fönster Antal fönster Dagbredd mm * Andra färger tillgängliga på begäran mm mm mm mm mm mm mm Tillval: Ett fönster i centrum av en sektion. Tillval / Tillgängligt 15

16 2.3 Cylinderlås Cylinderlåset är ett nyckelmanövrerat lås som erbjuder extra säkerhet. Låset installeras på insidan och kan låsas upp genom att använda en nyckel och trycka ner handtaget. Åtkomst till cylinderlåset är möjligt antingen bara från insidan, eller både från insidan och utsidan. 2.4 Korrosionsbeständiga beslag För bruk under svåra förhållanden kan takskjutport installeras med en sats med korrosionsbeständiga beslag. Det finns tre satser tillgängliga för att hantera olika behov. Sats Korrosion C Rullhållare Rullar Tving Gångjärn, Anslutningsplåt Skruvar Portkablar 3-5 mm Rostfritt stål Rostfritt stål Rostfritt stål Plast Rostfritt stål Rostfritt stål Sats Korrosion A Alla tillval i sats Korrosiv C plus: Ändkåpor Fästen i översta sektionen Förstärkningar Skensystem Skruvar/bultsats Pulverlackerad Pulverlackerad Pulverlackerad Pulverlackerad Rostfritt stål Sats Korrosion Z Fjädrar 95 mm eller 152 mm Zinkgalvaniserad Korrosionsbeständiga beslagsatser finns tillgängliga för skentyper SL, HL, HHL, LL och VLB. VLA och VLT finns endast tillgängliga i sats C. Max portvikt för korrosionsbeständiga beslag är 410 kg och max dagbredd är mm. Tillval / Tillgängligt 16

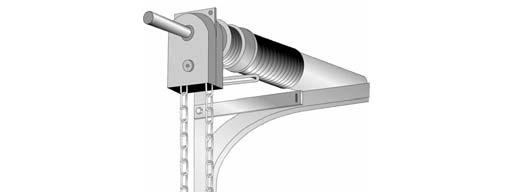

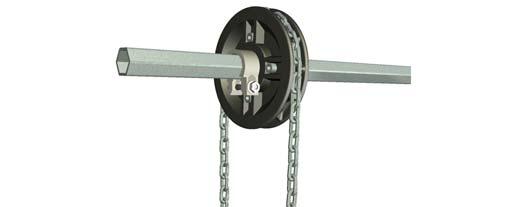

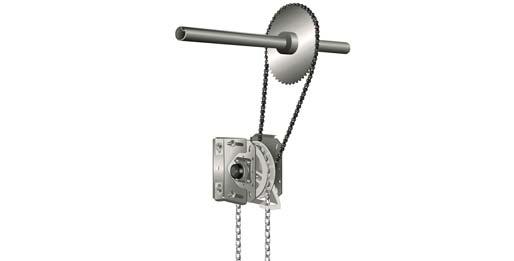

17 3. Manöversystem 3.1 Typ av insatser takskjutport kan öppnas och stängas manuellt. De kan också förberedas för elektrisk manövrering. Elektriskt manövrerade portar kan kontrolleras för hand eller vara helautomatiska. Trafikfrekvens, klimatkrav och portens vikt spelar en viktig roll vid valet av optimalt styrsystem. U-spel: 3.2 Neddragningsrep takskjutport kan manövreras manuellt med ett neddragningsrep. Neddragningsrepet är direkt kopplat till portbladet. 3.3 Kedjespel För tyngre portar ger ett kedjespel enklare portdrift. Det finns tre typer av kedjespel: D-spel: U-spel: Växlad (utväxling 1:3) indirekt kedjeöverföring. Rekommenderas för portar på 250 kg och över (För alla axeltyper). 3.4 Elektrisk manövrering takskjutport kan utrustas eller uppgraderas med ett elektriskt manövreringssystem. Elektrisk drift ger åtkomst till fullt program med kodlås och automatikfunktioner, som kan uppfylla många manövreringsbehov, relaterade till trafiktyp och frekvens, portvikt och temperaturkontroll. D-spel: Kedjerörelsen överförs direkt utan växel till axeln. Rekommenderas för portar upp till 250 kg (Endast för hexagonal axel). T-spel: T-spel: Växlad (utväxling 1:4) kedjeöverföring överförs direkt till axeln. Rekommenderas för portar upp till 250 kg (För alla axeltyper). Manöversystem 17

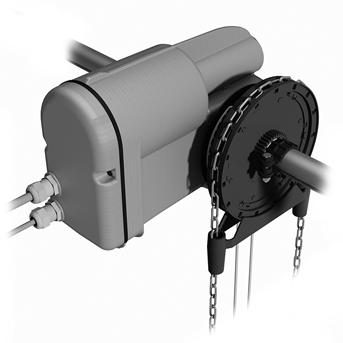

18 3.5 CDM9 Motor Portstyrsystem CDM9 motorn är en kombination av CDM9-motorn och 900- seriens portstyrsystem. CDM9-modellen finns tillgänglig för portar upp till 400 kg. CDM9 HD-modellen finns tillgängliga för portar upp till 800 kg. CDM9 2H-modellen för dubbla hastigheten finns tillgänglig för portar upp till 250 kg CDM9-motor En huvuddel av systemet är maskineriet: en elektrisk motor som driver balanseringsaxeln med kabeltrummor och torsionsfjädrar. Den kan monteras på redan installerad port. CDM9 motorn monteras direkt på balanseringaxeln och kräver ingen särskild väggförstärkning. CDM9 kan också utrustad med ett integrerat växlat (ratio 1:3,5) kedjespel. Främsta egenskaper: Smidig och tyst Mjuk start- och stoppfunktion Passar alla skentyper och axlar Livslängd: portcykler (beroende på vikt och temp.) t.ex.: temp. 0 C C/vikt 250 kg = cykler temp. -20 C C/vikt 400 kg = cykler Matarspänning: +/- 10% *) Normal öppningshastighet i temperaturer ned till -8ºC. Vid temperaturer från -8 ºC till -20 ºC minskas öppningshastigheten vid den första cykeln för att förlänga maskineriets livslängd. Som tillbehör finns ett värmeelement för arbetstemperaturer ned till -30 ºC CDM9 CDM9 HD CDM9 2H 230V AC 1-fas 50/60Hz 230V AC 1-fas 50/60Hz 230V AC 1-fas 50/60Hz Effekt: 0,37 kw 0,6 kw 0,37 kw Skyddsklass: IP55, exkl. kontakt IP 44 IP55, exkl. kontakt IP 44 IP55, exkl. kontakt IP 44 Tillåten portvikt, max.: 400 kg 800 kg 250 kg Temperatur arbetsområde: -20 C till +55 C* -20 C till +55 C* -20 C till +55 C* Driftfaktor: ED = 30% S3 10 min. intermittent ED = 30% S3 10 min. intermittent Monteringsförberedelser: - Vid installation mot vägg, krävs en extra fastsättningsvinkel ED = 30% S3 10 min. intermittent - Manöversystem 18

19 3.6 Riktlinjer för urval för manövreringstyp Portstorle k m2 1-5 dag Manuell manövrering Elektrisk manövrering Automatisk drift Öppningar/dag 5-10 dag 3.7 Urvalsriktlinjer för portmaskineri dag >25 dag 0 10 / / / / / / / > / / > 42* / / Portstyrsystem Allmänt 900 Portstyrsystem erbjuder ett antal styrenheter, från grundläggande upp, stopp och ner knappar till avancerad automatiserad kontroll. 900-seriens enheter har en IP 55- klassificering. Utformningen av alla styrenheter är baserade på moduler, och det är möjligt att uppgradera eller nedgradera säkerhetseller automatikfunktioner. Det finns tillvalssatser för magnetslingor, fotoceller, radar, radio och reducerad portöppningshöjd Portstyrsystem 920 Portens styrsystem är en grundläggande styrenhet som har nödvändig hålldons- samt impuls öppning, hålldonets stäng- och stoppfunktioner och ett uttag för en extern tryckknappslåda. Styrenheten är en ekonomisk lösning för arbetsmiljöer där portöppningsfrekvensen är låg. Portöppningar/dag A - Över 300 dagar/år B - Över 220 dagar/år Portstyrsystem 930 Portens styrsystem är en grundläggande styrenhet som har impulsstyrda upp- och nedfunktioner med övervakad klämlist. En extra sats med uppgraderingsfunktioner, såsom extern styrning, som kan installeras under eller efter installation, är tillgänglig. Denna styrenhet är en mer avancerad lösning som vanligtvis används av fotgängare och gaffeltruckar, beroende på dess automatiserade öppnings- och stängningsfunktion. Genomsnittlig portvikt Stålport: 15 kg/m 2 Manöversystem 19

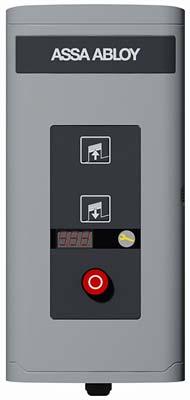

20 Portstyrsystem 950 Portstyrsystem är det mest avancerade styrsystemet som är helt förberett för en eller flera fysiska uppgraderingar från hela serien av automationssystem. Ett automationssystem gör det möjligt att öppna porten med hjälp av sensorer eller fjärrkontroll. Styrenheten har en 3-siffrig diagnosdisplay som gör att du kan felsöka effektivt och visa hur många cykler porten genomfört. Tillsammans med serviceindikatorn möjliggör denna extrafunktion avancerad underhållsplanering för användningsställen där porten är en central del av den interna logistiken Portstyrsystem - Urvalsriktlinjer Funktioner inkluderar Öppna (genom impuls) Öppna (dödmansgrepp) Stopp Stäng (genom impuls) Stäng (dödmansgrepp) Klämlist Funktionen öppna En-knappsfunktion Display (diagnostik) Serviceindikator Standard Tillval / Tillgängligt Manöversystem 20

21 Portstyrsystem - Urvalsriktlinjer för automation Automations D-kit" är paket med vanliga kombinationer. Kiten kan kompletteras med "tillägg till D-kit". Automations D-kit D1 D2 D3 D4 D5 D6 D7 Följande tillval kan väljas individuellt för att utöka styrenhetens funktionalitet. Tillvalsfunktioner Förregling Magnetslinga Trafikljus - Grönt + Rött Varningslampor Rött Tillägg till D-kit Varningsljus Grönt Reläbox Radar Standard Tillval / Tillgängligt Kompletta kit Automatisering D-satser Grundläggande kontrollfunktioner Förregling Reducerad öppning Externa kontrollfunktioner Extern tryckkn. låda Dragkontakt Fjärrkontroll öppna/stoppa/stäng Fjärrkontroll Enknappsfunktion Automatiska kontrollfunktioner Automatisk stängning Portöppning m. fotocell Säkerhetsfunktioner Säkerhetsfotocell (1 eller 2) Fransk säkerhetslogik Extrafunktioner UPS-batteribackup Reläbox Standard Tillval / Tillgängligt Manöversystem 21

22 3.10 Åtkomst och automatik ASSA ABLOY erbjuder många olika funktioner som möjliggör avancerad kontroll av öppning och säkerhet. Se databladet för styrenheten för att se vilka funktioner som gäller för vilka modeller Grundläggande styrfunktioner Spärr Minskad öppning Används för klimatkontroll eller säkerhet; om port A är öppen kan inte port B öppnas. Om port B är öppen kan port A inte öppnas. En förreglad port kommer ihåg ett upp-kommando, om det sker via en mikrobrytare. När porten inte behöver öppnas helt och hållet, kan en extra omkopplare användas för att öppna porten till ett förprogrammerat reducerat öppningsläge Fjärrkontroll Automatiska styrfunktioner Magnetslinga Med hjälp av en handhållen radiosändare går det att styra porten från ett fordon eller plats inom meters avstånd från mottagaren och antennen vid porten. Porten kan förses med en fotocellstråle som styr stängningen. Mottagaren är installerad i styrenheten och antennen i väggen intill porten. En sensor i golvet känner av metallobjekt (vanligtvis truckar, palltruckar) och öppnar porten automatiskt. Detta är en idealisk lösning för frekvent fordonstrafik. Installeras på utsidan, insidan eller på bägge sidorna av porten i marken Radar Externa styrfunktioner Extern tryckknapplåda Dragkontakt En extra tryckknappslåda är installerad utanför byggnaden eller invändigt nära porten om styrenheten måste installeras längre från portöppningen. Installeras på väggens insida eller utsida intill porten. En dragkontakt ovanför portöppningen kan manövreras från t.ex. en gaffeltruck. Att dra i linan öppnar en stängd port eller stänger en öppen port. Installerad invändigt ovanför porten Porten öppnas av fotoceller En infraröd sensor ovanför porten känner av ett objekt (fordon, person) inom ett specifikt avstånd från porten och öppnar porten automatiskt. Detta är en idealisk lösning för frekvent fordons- eller persontrafik. Ofta kombinerad med automatisk stängning. Installeras på väggens insida eller utsida ovanför porten. En sats med fotoceller på stolpar, på vardera sidan porten. När en person eller ett fordon passerar mellan fotocellerna, bryts strålen och porten öppnas. Fotocellerna installeras på stolpar, på avstånd från porten. Manöversystem 22

23 Automatisk stängning En programmerbar timer som stänger porten efter en viss tid, antingen från den tidpunkt då porten är helt öppnad och/eller efter passage av fotocellstråle. Justerbara mikrobrytare i styrenheten Varningsljus - grön En eller två gröna varningsljus indikerar öppet läge för porten genom fast lysande sken. Installeras invändigt och/eller utvändigt på väggen intill porten Säkerhetsfunktioner Klämlist Säkerhetsfotoceller, 1 kanal Som standard är alla portar med impulsfunktion för stängning eller någon form av automatisk stängning utrustade med ett klämskydd. Den optiska sensorn i tätningen nedtill identifierar eventuella hinder under porten vid stängning och reverserar portens rörelseriktning. Installerad i bottentätningen. En fotocellsändare och -mottagare är installerade i dörröppningen. Om fotocellsstrålen bryts under stängning stoppar dörren inom mindre än 30 mm och återgår till helt öppet läge. Installeras i portöppningen Säkerhetsfotoceller, 2 kanaler Två par fotocellsändare och mottagare installeras i portöppningen. Om en eller båda fotocellstrålarna bryts vid stängning, stannar porten på mindre än 30 mm, backar och öppnas helt. Installeras i portöppningen Trafikljus - röd och grön Extra funktioner UPS-batteribackup Där strömavbrott inte kan tillåtas eller det föreligger ökad risk för strömavbrott kan UPSbatteribackupsystemet installeras för att lagra energi för 5 portcykler. Installerad på den invändiga väggen intill porten Reläbox Om trafiken genom porten behöver dirigeras kan två röda och två gröna trafikljus installeras för att dirigera trafikens riktning. Från den sida där fordonet först detekteras att röra sig mot porten, slås de gröna trafikljusen på. De motsatta sidan visar ett rött trafiljus. Trafik från denna riktning måste släppa fram den andra. Vanligtvis installerad i t.ex. parkeringsgarage. Installerad invändigt och utvändigt intill porten. En försluten kopplingslåda gör det möjligt att säkert ansluta extern starkströmsfunktion Varningsljus - röd Två röda varningsljus ger information om den aktuella portens läge/funktion. Blinkande ljus varnar före stängning och under portrörelse. Tillval: Blinkande ljus varnar före stängning och under portrörelse. Installerad invändigt och utvändigt intill porten. Manöversystem 23

24 4. Bygg- och utrymmeskrav 4.1 Förberedelser för bygge Installationsförberedelser takskjutport levereras i delar och installeras på plats. Allt nödvändigt monteringsmaterial inkluderas. För varje skentyp erbjuder ASSA ABLOY specifika installationskit för att placera porten i byggnadens fasad. 1) Stål 2) Trä 3) Tegel och betong 4.2 Erforderligt utrymme DLH = Daghöjd Höjden på den fria öppningen DLW = Dagbredd Bredden på den fria öppningen D = Djup Utrymmet mellan väggens innersida och i änden av de horisontella skenorna h = Extra höjd Extra erfoderligt utrymme som krävs ovanför dagerhöjd. SL = Sidoutrymme, Erfoderligt utrymme för skenor vid sidan av dagbredd. vänster SR = Sidoutrymme, höger Erfoderligt utrymme för skenor vid sidan av dagbredd. Det gråmarkerade området i illustrationerna visar erforderligt utrymme när porten är i rörelse. Extra erfoderligt utrymme för elektriskt manövrerade portar anges i motorspecifikationerna. Bygg- och utrymmeskrav 24

25 4.2.1 Erfoderligt utrymme SL DLW 8000 mm DLH 6000 mm h 485 mm (om DLH mm) 510 mm (om DLH > 4500 mm) 575 mm (motorcenter) SL/SR** 132 mm manuellt, 212 mm T-spel, 278 mm U-spel, 270 mm Motor, 310 mm Motor+Spel D DLH mm ** SL/SR vid balk + 48 mm vid ett yttre stödlager. Sidovy Toppvy Bygg- och utrymmeskrav 25

26 4.2.2 Erfoderligt utrymme LL DLW 8000 mm DLH 6000 mm h 305 mm (om 250 kg) 340 mm (om > 250 kg) SL/SR** 132 mm manuellt, 228 mm T-spel, 278 mm U-spel, 304 mm Motor, 344 mm Motor+Spel D DLH mm (manuellt) DLH mm (motor) ** SL/SR vid balk + 48 mm vid ett yttre stödlager. Sidovy Toppvy Bygg- och utrymmeskrav 26

27 4.2.3 Erfoderligt utrymme HL DLW* DLH h SL/SR** D 8000 mm 6000 mm HL+370 mm HL+400 mm (med central motor) HL +320 mm (om den är monterad som en VLT med balk, HL > 3400 mm) 132 mm manuellt, 212 mm T-spel, 278 mm U-spel, 270 mm Motor, 310 mm Motor+Spel DLH - HL mm * Vi skulle råda att följande portar måste installeras på en ram, utrustad med en A-65 topptätning. Portar DLW > 6000 mm Portar DLW > 4000 mm med en mörk färg för utsida, installation som vetter söderut. ** SL/SR vid balk + 48 mm vid ett yttre stödlager. Sidovy Toppvy Bygg- och utrymmeskrav 27

28 4.2.4 Erfoderligt utrymme HHL DLW* 8000 mm DLH 6000 mm h HL+350 mm SL/SR** 132 mm manuellt, 228 mm T-spel, 278 mm U-spel, 304 mm Motor, 344 mm Motor+Spel D DLH - HL mm (manuellt) DLH - HL mm (motor) * Vi skulle råda att följande portar måste installeras på en ram, utrustad med en A-65 topptätning. Portar DLW > 6000 mm Portar DLW > 4000 mm med en mörk färg för utsida, installation som vetter söderut. ** SL/SR vid balk + 48 mm vid ett yttre stödlager Sidovy Toppvy Bygg- och utrymmeskrav 28

29 4.2.5 Erfoderligt utrymme VL DLW DLH h SL/SR D 8000 mm mm DLH mm 110 mm manuellt, 216 mm T-spel, 278 mm U-spel, 312 mm Motor, 352 mm Motor+Spel VLA 500 mm VLT 575 mm (manuellt) VLT 660 mm (motor) * Vi skulle råda att följande portar måste installeras på en ram, utrustad med en A-65 topptätning. Portar DLW > 6000 mm Portar DLW > 4000 mm med en mörk färg för utsida, installation som vetter söderut. ** SL/SR vid balk + 48 mm vid ett yttre stödlager. Bygg- och utrymmeskrav 29

30 4.2.6 Erfoderligt utrymme Portmaskinerier Kedjespel Erfoderligt utrymme Plats Extra erfoderligt utrymme (mm). D-spel T-spel U-spel Vänster/höger CDM9 (HD / 2H) Installationsplatser Plats för CDM9 (HD / 2H) motor DLH DLW 140 Bygg- och utrymmeskrav 30

31 5. Service Program för förebyggande underhåll och moderniseringstjänster Dina entréer är en del av ditt affärsflöde, så det finns all anledning att se till att de är väl fungerande. ASSA ABLOY Entrance Systems erbjuder dig ett underhållsprogram och en moderniseringsexpertis du kan lita på. Vårt underhållsprogram och våra moderniseringstjänster backas upp av en omfattande expertis för alla slags industriportar och dockningssystem, oavsett varumärke. Till ditt förfogande står ett team med dedikerade experttekniker, som under årtionden har arbetat med underhåll och service och skapat nöjda kunder. Program för förebyggande underhåll Vår ständiga målsättning är minimering av tidsförluster, energiförluster och oväntade problem. Vår serviceorganisation ger dig support dygnet runt för underhåll av alla industriportar och dockningssystem, oavsett varumärke. Om du vill befinna dig ett steg före ett eventuellt driftsstopp, utforska vår produktportfölj med Pro-Active Care planer. Naturligtvis erbjuder vi entréuppgraderingar som passar dina specifika önskemål och affärsbehov. Pro-Active Care - Underhållsplaner som passar din verksamhet Regelbundet underhåll kan förlänga livslängden för din utrustning och hjälper till att förebygga oväntade problem. Våra tekniker anländer på plats utrustade med kompetens och verktyg för att underhålla alla automatiserade entréer, oavsett varumärke. Pro-Active Bronze Grunden för alla Pro-Active planer bygger på tryggheten att veta att din utrustning inspekteras regelbundet och certifieras för såväl säkerhet som för optimal prestanda. Det inkluderar ett antal planerade besök på anläggningen beroende på dina behov. Alla oplanerade servicesamtal under kontraktstiden (inklusive arbete, resor och reservdelar) faktureras som speciella Pro-Active Care priser. Pro-Active Silver Denna plan erbjuder alla fördelar för Pro-Active Bronze med den ytterligare fördelen att arbete och resor inkluderas för servicesamtal under vanlig kontorstid. Den enda extra kostnaden gäller de ytterligare reservdelar som kan krävas under kontraktstiden. Pro-Active Gold Denna plan ger ett ultimat skydd för din automatiska entréinvestering. Det inkluderar alla fördelar med Pro-Active Silver, plus byte av alla nödvändiga delar under en oplanerad reparation eller under ett planerat underhållsbesök. Pro- Active Gold är ett utmärkt sätt att budgetera dina årliga utgifter för automatiska portar. Pro-Active Tailor-Flex Vårt mest flexibla underhålls- och serviceerbjudande. Pro- Active Care planen utformas av dig, vår kund. Med planen kan du balansera dina budgetmål mot din verkliga budget och den erbjuder även möjlighet att lägga till eller ta bort ett antal underhållselement för att passa dina budgetmål, samtidigt som din övergripande prestanda och säkerhetsbehov uppfylls. Modernisering Dina entréer är en långsiktig investering, varifrån du alltid vill ha det bästa. Produkter utvecklas över tid, så gör även regleringar och din verksamhet. Låt oss hjälpa dig öka dina energibesparingar och uppfylla dagens standarder. Vi erbjuder rådgivning och moderniseringspaket för föråldrade installationer, detta säkerställer att din investering klarar kraven och presterar optimalt under många år framöver. Reaktiv service Korrigerande Säkerhetskontroll Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor Flex Andra skräddarsydda behov som svarstid, information om prestanda och avancerad användarutbildning Utbyte av slitna delar enligt ett förebyggande utbytesprogram för förbrukningsartiklar Utbyte av reservdelar vid haverier Rese- och arbetskostnader för ytterligare utryckningsbesök Förebyggande underhållsbesök 1-4 gånger om året Rese- och arbetskostnader för förebyggande underhållsbesök Svarstid och prioritet vid utryckningar <24 timmar Förebyggande, planerat underhåll som uppfyller de mest krävande standarderna på marknaden Säkerhets- och kvalitetskontroller enligt gällande normer och bestämmelser Dokumentation av testresultat Dokumentation som genereras på plats av utrustningens status, utvärdering och tillhandahållen service Välutbildade professionella tekniker med stor kunskap, modern utrustning och rätt reservdelar* Vår hotline till kundtjänst = Ingår som standard = Tillgänglig till specialpris * Välutrustade servicebilar med original- och nya reservdelar Service 31

32 Index Numerics 900 Portstyrsystem Portstyrsystem - Urvalsriktlinjer Portstyrsystem - Urvalsriktlinjer för automation Portstyrsystem Portstyrsystem Portstyrsystem A Akustisk isolering Allmänt...6, 13, 19 Antal fönster Åtkomst och automatik Automatisk stängning Automatiska styrfunktioner B Balanseringssystem Beskrivning...6 Bottentätning...9 Bygg- och utrymmeskrav C CDM9 (HD / 2H) Installationsplatser 30 CDM9 Motor Portstyrsystem.18 CDM9-motor CEN-prestanda Copyright och friskrivningsklausul...2 Cylinderlås D Dagbredd och daghöjd...6 Dragkontakt E Elektrisk manövrering Erfoderligt utrymme HHL Erfoderligt utrymme HL Erfoderligt utrymme LL Erfoderligt utrymme Portmaskinerier 30 Erfoderligt utrymme SL Erfoderligt utrymme VL Erforderligt utrymme Extern tryckknapplåda Externa styrfunktioner Extra funktioner F Färger...8 Fjäderbrottssäkring (SBD) Fjärrkontroll Fönster Förbehandlade kulörer...8 Förberedelser för bygge Förväntad livslängd Funktioner...3 G Grundläggande styrfunktioner H Handtag...9 HHL - Höglyft med fjäderpaket vid änden av den horisontala skenan HL - Höglyft I Installationsförberedelser K Kedjespel Kedjespel Erfoderligt utrymme Klämlist Konstruktion...7 Korrosionsbeständiga beslag L LL - Låglyft Lufttäthet M Magnetslinga Manöverkrafter och säkra öppningar 12 Manöversystem Material...7 Mått...6 Minskad öppning Motstånd mot vindlast N Neddragningsrep P Portblad...7 Porten öppnas av fotoceller Prestanda...3 Q QARP R Radar Reläbox Resistens mot vattengenomsläpplighet 11 Riktlinjer för urval för manövreringstyp 19 S Säkerh. funktion Säkerhetsfotoceller, 1 kanal Säkerhetsfotoceller, 2 kanaler Säkerhetsfunktioner Sektionsstorlekar...6 Service Sidotätning...8 Skensatser Skjutregellås...9 SL - Standardlyft Spärr Special skensatser

33 T Tätningar...8 Teknisk översikt...3 Tillval / Tillgängligt Topptätning...8 Trafikljus - röd och grön Typ av insatser U UPS-batteribackup Urvalsriktlinjer för portmaskineri V Vajerbrottssäkring (CBD) Valfria färger Värmepermeabilitet Varningsljus - grön Varningsljus - röd Vertikalt tvärsnitt...7 Vindförstärkt sektion...9 VL - Vertikallyft
