1 ASSA ABLOY Entrance Systems

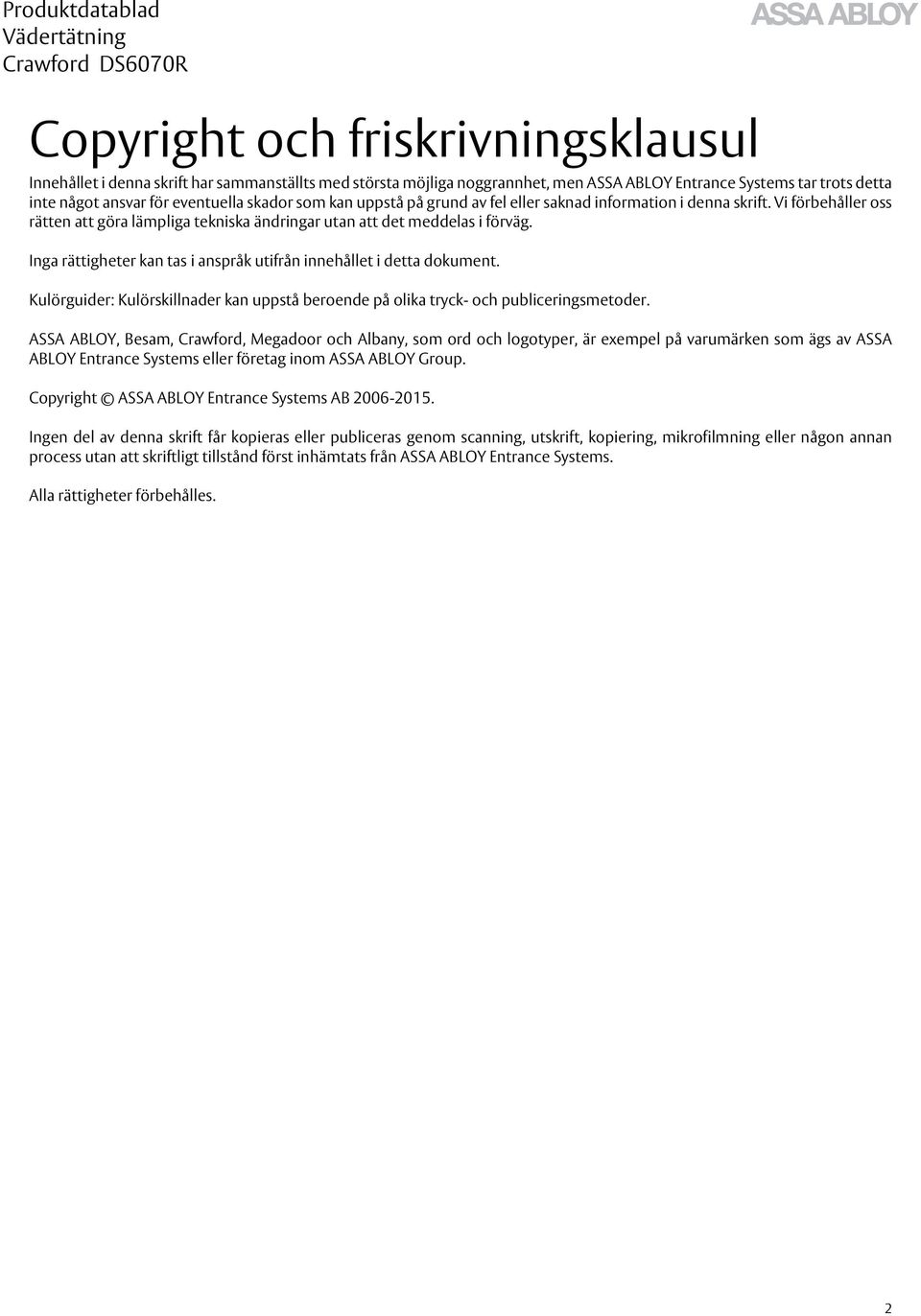

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men ASSA ABLOY Entrance Systems tar trots detta inte något ansvar för eventuella skador som kan uppstå på grund av fel eller saknad information i denna skrift. Vi förbehåller oss rätten att göra lämpliga tekniska ändringar utan att det meddelas i förväg. Inga rättigheter kan tas i anspråk utifrån innehållet i detta dokument. Kulörguider: Kulörskillnader kan uppstå beroende på olika tryck- och publiceringsmetoder. ASSA ABLOY, Besam, Crawford, Megadoor och Albany, som ord och logotyper, är exempel på varumärken som ägs av ASSA ABLOY Entrance Systems eller företag inom ASSA ABLOY Group. Copyright ASSA ABLOY Entrance Systems AB Ingen del av denna skrift får kopieras eller publiceras genom scanning, utskrift, kopiering, mikrofilmning eller någon annan process utan att skriftligt tillstånd först inhämtats från ASSA ABLOY Entrance Systems. Alla rättigheter förbehålles. 2

3 Tekniska fakta Funktioner Storlekar: - nominell höjd 4055, 4355, 4555 mm Storlekar - fri höjd 3600, 3900, 4100 mm Storlekar - nominell bredd mm Storlekar - nominellt djup 770 mm Storlekar - toppblåsa mm förlängning Storlekar - sidoblåsa 650 mm förlängning Standard RAL-färger 9002, 9016, 1021, 3002, 5010, 6005, 7016, 9006, 9007, 9010 Styrenhet Brytare Prestanda Väggar och tak Isolerad panel 42 mm RAL 9002, 9016, 1021, 3002, 5010, 6005, 7016, 9006, 9007, 9010 Frontskyddsplåt Stålplåt målad med armeringsvinkel i RAL 9002, 9016, 1021, 3002, 5010, 6005, 7016, 9006, 9007, 9010 Insidespanel färg RAL 9002 Ytbehandling Varmgalvaniserad yta och målad med polyesterfärg som uppfyller miljöklass 3 Frontskydd Gul polyetenplast Dukkvalitet Övre toppduk: PVC-täckt polyesterduk 650 g/m², tjocklek 0,6 mm Sidoblåsa bakre: tillverkad av PVC-täckt polyesterduk 600 g/m 2, tjocklek 0,5 mm Sidoblåsa främre: tillverkad av PVC-täckt polyesterduk g/m 2, tjocklek 2 mm Förslitningsskydd (tillval): PVC-täckt polyesterduk g/m 2, tjocklek 3 mm Fläkt 230 V, 1-fas, 50 Hz, 250 W Bullernivå: 65 dba i arbetsläge Manövrerande Brytare ingår. Andra kontroller som tillval Temperaturområde -30 till +60 3

4 Innehåll Copyright och friskrivningsklausul...2 Tekniska fakta...3 Innehåll Beskrivning Tillämpning Driftläge Översikt Standard Tillval Förslitningsskydd (tillval) Specifikationer Mått Konstruktion Konstruktion Bygg- och utrymmeskrav Väggfästen Betongvägg Lättbetongvägg Isolerad vägg Profilerad plåt Köravvisare Fästpunkter Fästpunkter Service Index

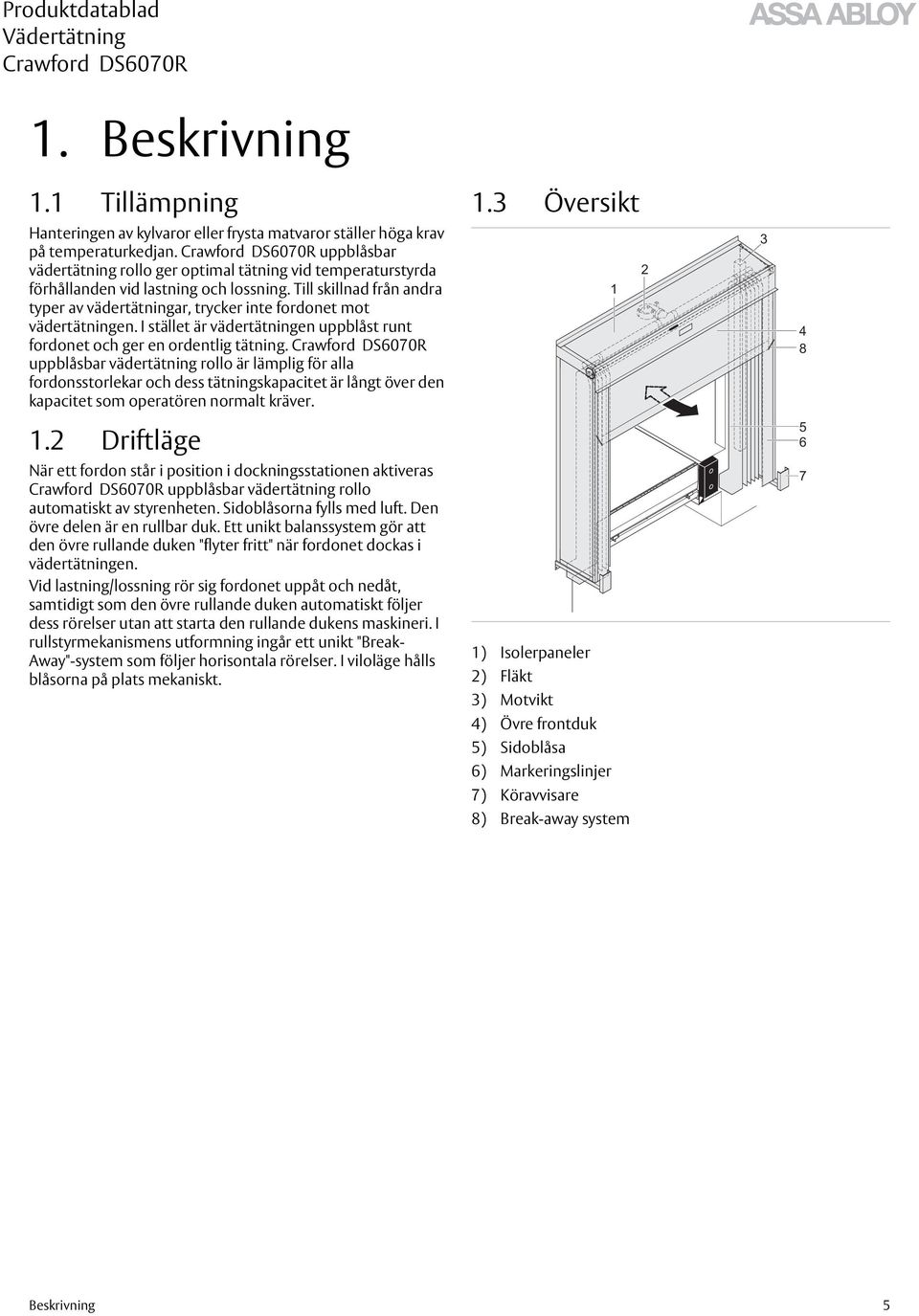

5 1. Beskrivning 1.1 Tillämpning Hanteringen av kylvaror eller frysta matvaror ställer höga krav på temperaturkedjan. uppblåsbar vädertätning rollo ger optimal tätning vid temperaturstyrda förhållanden vid lastning och lossning. Till skillnad från andra typer av vädertätningar, trycker inte fordonet mot vädertätningen. I stället är vädertätningen uppblåst runt fordonet och ger en ordentlig tätning. uppblåsbar vädertätning rollo är lämplig för alla fordonsstorlekar och dess tätningskapacitet är långt över den kapacitet som operatören normalt kräver. 1.3 Översikt Driftläge 5 6 När ett fordon står i position i dockningsstationen aktiveras uppblåsbar vädertätning rollo automatiskt av styrenheten. Sidoblåsorna fylls med luft. Den övre delen är en rullbar duk. Ett unikt balanssystem gör att den övre rullande duken "flyter fritt" när fordonet dockas i vädertätningen. Vid lastning/lossning rör sig fordonet uppåt och nedåt, samtidigt som den övre rullande duken automatiskt följer dess rörelser utan att starta den rullande dukens maskineri. I rullstyrmekanismens utformning ingår ett unikt "Break- Away"-system som följer horisontala rörelser. I viloläge hålls blåsorna på plats mekaniskt. 1) Isolerpaneler 2) Fläkt 3) Motvikt 4) Övre frontduk 5) Sidoblåsa 6) Markeringslinjer 7) Köravvisare 8) Break-away system 7 Beskrivning 5

6 1.4 Standard 1.5 Tillval Nominell höjd Nominell bredd Nominellt djup Övre duk förlängning Sidoblåsa förlängning Isolerpanel Manövrerande Standardfärger 4055, 4355, mm mm 770 mm mm 650 mm 42 mm Brytare Isolerpanel Frontskyddsplåt RAL 9002, 9016, 1021, 3002, 5010, 6005, 7016, 9006, 9007, 9010 RAL 9002, 9016, 1021, 3002, 5010, 6005, 7016, 9006, 9007, 9010 Köravvisare combi en är förberedd för installation till vägg eller lasthus. Frontskydd Sidoblåsor Färg Väggfästen Siffra på frontskyddsplåt Förslitningsskydd Isolerpanel i specialfärg Frontskyddsplåt i specialfärg Betong, hålmur, isolerpanel, lättbetong, lasthus Förslitningsskydd (tillval) 1600 Extra lager av 3 mm PE-duk nitade till sidoblåsor för att täcka den lägsta delen till vänster och höger i fordonets kontaktområde. När fordonet rör sig upp och ner under lastning/lossning skyddas sidoblåsorna mot skador. Beskrivning 6

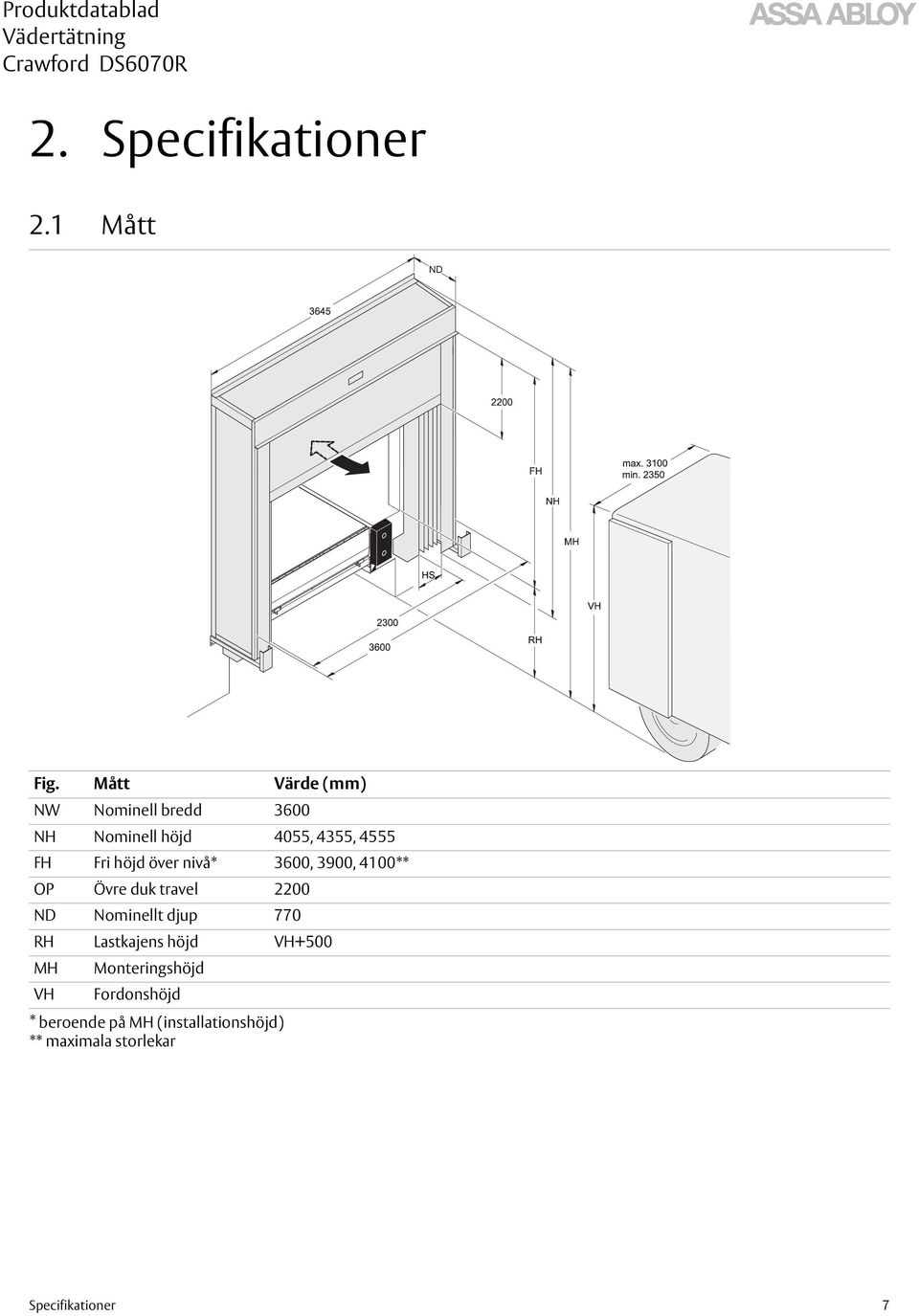

7 2. Specifikationer 2.1 Mått ND Fig. Mått Värde (mm) NW Nominell bredd 3600 NH Nominell höjd 4055, 4355, 4555 FH Fri höjd över nivå* 3600, 3900, 4100** OP Övre duk travel 2200 ND Nominellt djup 770 RH Lastkajens höjd VH+500 MH Monteringshöjd VH Fordonshöjd * beroende på MH (installationshöjd) ** maximala storlekar Specifikationer 7

8 3. Konstruktion uppblåsbar vädertätning rollo kan monteras direkt på väggen eller på ett lasthus och finns tillgänglig som en enskild modul eller som flera moduler. uppblåsbar vädertätning rollo består av två sidoväggar med blåsor på ena sidoväggen för flera moduler), frontskydd och installationsmaterial. Tak med toppblåsa, frontskyddsplåt, utrustning, fläkt och monteringsstöd. uppblåsbar vädertätning rollo manövreras från en kontrollpanel och leveransen innehåller den kompletta vädertätningen inklusive nödvändiga fästen. En spännfjäderenhet minimerar risken för skador från fordon som träffar strukturen under dockningsmanövrer. Crawford DS6070R uppblåsbar vädertätning rollo är konstruerad för att ge bästa möjliga tätning runt fordonet. 3.1 Konstruktion DW OK DW NH RH OP HS FH MH Plannivå Portbredd Nominell höjd Lastkajens höjd Övre dukvandring (OP = mm) Sidoblåsa förlängning Max. fri höjd ovanför dockningsnivå (beroende på MH) Installationshöjd (VH+500 mm) Konstruktion 8

9 4. Bygg- och utrymmeskrav 4.1 Väggfästen Betongvägg Topp Sida Lättbetongvägg Topp Sida Bygg- och utrymmeskrav 9

10 4.1.3 Isolerad vägg Topp Sida Profilerad plåt Topp Sida Bygg- och utrymmeskrav 10

11 4.1.5 Köravvisare Vänster Höger 5 8 1) Skruv med plugg 8x60 2) Gängad bult med mutter och bricka** 3) Sexkantig mutter med bricka 4) Självgängande skruv 8x32 5) Expanderbult M12 ** 6) Stödfäste ** 7) U-profil 55x45x1 8) Köravvisare * av andra, ingår inte i leveransen ** tillhör infästningsmaterial Obs! Infästningsytan vid installationspunkterna (NH mm mätt från övre kant på stötbalk, och NB mm) måste vara jämn och plan. Detsamma gäller för fästena på stötbalken. 5 8 Bygg- och utrymmeskrav 11

12 4.2 Fästpunkter Fästpunkter NW DH DW NW Väggmonteringsprofil* 2 Stödfäste* * hör till väggfästet Bygg- och utrymmeskrav 12

13 5. Service Program för förebyggande underhåll och moderniseringstjänster Dina entréer är en del av ditt affärsflöde, så det finns all anledning att se till att de är väl fungerande. ASSA ABLOY Entrance Systems erbjuder dig ett underhållsprogram och en moderniseringsexpertis du kan lita på. Vårt underhållsprogram och våra moderniseringstjänster backas upp av en omfattande expertis för alla slags industriportar och dockningssystem, oavsett varumärke. Till ditt förfogande står ett team med dedikerade experttekniker, som under årtionden har arbetat med underhåll och service och skapat nöjda kunder. Program för förebyggande underhåll Vår ständiga målsättning är minimering av tidsförluster, energiförluster och oväntade problem. Vår serviceorganisation ger dig support dygnet runt för underhåll av alla industriportar och dockningssystem, oavsett varumärke. Om du vill befinna dig ett steg före ett eventuellt driftsstopp, utforska vår produktportfölj med Pro-Active Care planer. Naturligtvis erbjuder vi entréuppgraderingar som passar dina specifika önskemål och affärsbehov. Pro-Active Care - Underhållsplaner som passar din verksamhet Regelbundet underhåll kan förlänga livslängden för din utrustning och hjälper till att förebygga oväntade problem. Våra tekniker anländer på plats utrustade med kompetens och verktyg för att underhålla alla automatiserade entréer, oavsett varumärke. Pro-Active Bronze Grunden för alla Pro-Active planer bygger på tryggheten att veta att din utrustning inspekteras regelbundet och certifieras för såväl säkerhet som för optimal prestanda. Det inkluderar ett antal planerade besök på anläggningen beroende på dina behov. Alla oplanerade servicesamtal under kontraktstiden (inklusive arbete, resor och reservdelar) faktureras som speciella Pro-Active Care priser. Pro-Active Silver Denna plan erbjuder alla fördelar för Pro-Active Bronze med den ytterligare fördelen att arbete och resor inkluderas för servicesamtal under vanlig kontorstid. Den enda extra kostnaden gäller de ytterligare reservdelar som kan krävas under kontraktstiden. Pro-Active Gold Denna plan ger ett ultimat skydd för din automatiska entréinvestering. Det inkluderar alla fördelar med Pro-Active Silver, plus byte av alla nödvändiga delar under en oplanerad reparation eller under ett planerat underhållsbesök. Pro- Active Gold är ett utmärkt sätt att budgetera dina årliga utgifter för automatiska portar. Pro-Active Tailor-Flex Vårt mest flexibla underhålls- och serviceerbjudande. Pro- Active Care planen utformas av dig, vår kund. Med planen kan du balansera dina budgetmål mot din verkliga budget och den erbjuder även möjlighet att lägga till eller ta bort ett antal underhållselement för att passa dina budgetmål, samtidigt som din övergripande prestanda och säkerhetsbehov uppfylls. Modernisering Dina entréer är en långsiktig investering, varifrån du alltid vill ha det bästa. Produkter utvecklas över tid, så gör även regleringar och din verksamhet. Låt oss hjälpa dig öka dina energibesparingar och uppfylla dagens standarder. Vi erbjuder rådgivning och moderniseringspaket för föråldrade installationer, detta säkerställer att din investering klarar kraven och presterar optimalt under många år framöver. Reaktiv service Korrigerande Säkerhetskontroll Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor Flex Andra skräddarsydda behov som svarstid, information om prestanda och avancerad användarutbildning Utbyte av slitna delar enligt ett förebyggande utbytesprogram för förbrukningsartiklar Utbyte av reservdelar vid haverier Rese- och arbetskostnader för ytterligare utryckningsbesök Förebyggande underhållsbesök 1-4 gånger om året Rese- och arbetskostnader för förebyggande underhållsbesök Svarstid och prioritet vid utryckningar <24 timmar Förebyggande, planerat underhåll som uppfyller de mest krävande standarderna på marknaden Säkerhets- och kvalitetskontroller enligt gällande normer och bestämmelser Dokumentation av testresultat Dokumentation som genereras på plats av utrustningens status, utvärdering och tillhandahållen service Välutbildade professionella tekniker med stor kunskap, modern utrustning och rätt reservdelar* Vår hotline till kundtjänst = Ingår som standard = Tillgänglig till specialpris * Välutrustade servicebilar med original- och nya reservdelar Service 13

14 Index B Beskrivning...5 Betongvägg...9 Bygg- och utrymmeskrav...9 C V Väggfästen...9 Construction views...8 Copyright och friskrivningsklausul...2 D Driftläge...5 F Fästpunkter Förslitningsskydd (tillval)...6 Funktioner...3 I Isolerad vägg K Konstruktion...8 Köravvisare L Lättbetongvägg...9 M Mått...7 O Översikt...5 P Prestanda...3 Profilerad plåt S Service Specifikationer...7 Standard...6 T Tekniska fakta...3 Tillämpning...5 Tillval
