SNABBRULLPORT. Sector Reset

Transkript

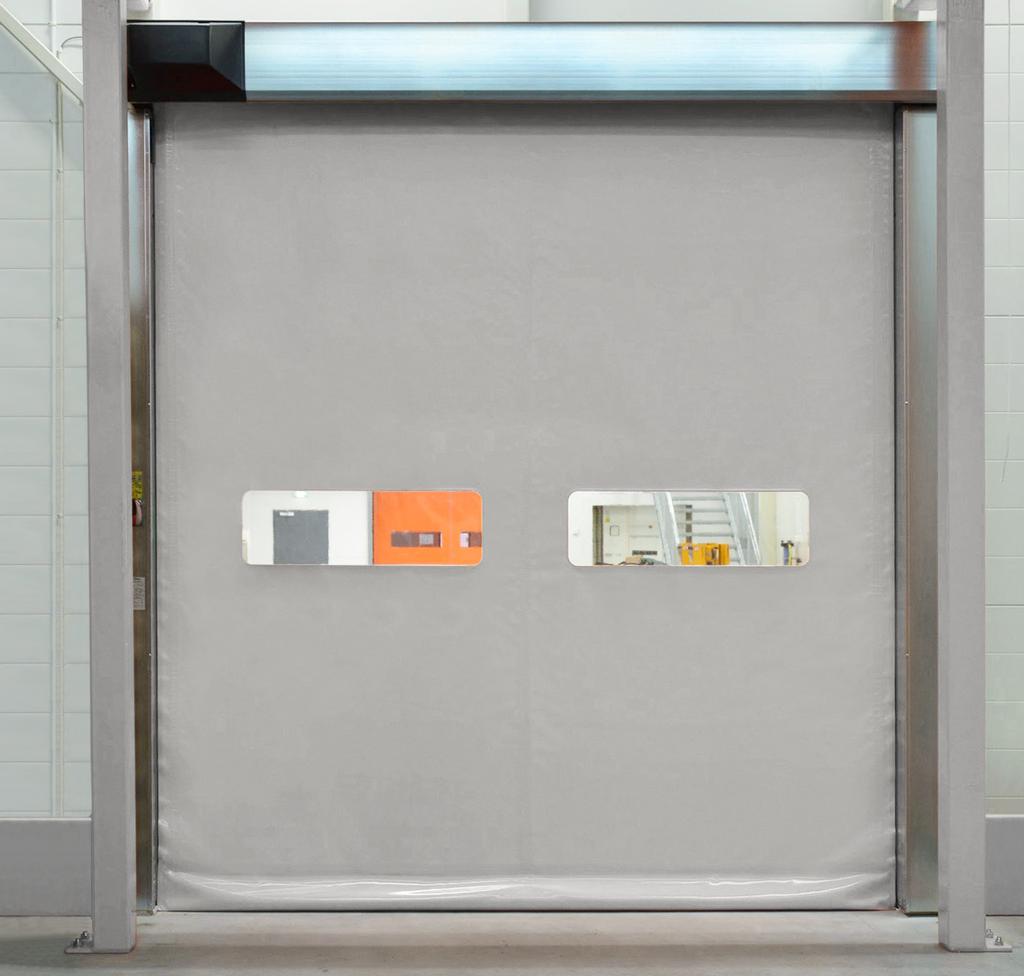

1 SNRULLPORT Sector Reset MED SJÄLVREPRERNDE EGENSKPER! Den självreparerande portduken återställs enkelt med en knapptryckning vid eventuell påkörning. Långa driftstopp och reparationstider minimeras. Idealisk för miljöer med höga krav på funktionalitet och mycket intensiva trafikflöden. Kärrviolsvägen 1, Jönköping. Växel

2 opyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men Portsystem friskriver sig från ansvar för eventuella skador som kan uppstå på grund av felaktig eller saknad information i denna skrift. Vi förbehåller oss även rätten att göra tekniska ändringar utan föregående meddelande. Färgguider: Kulörskillnader kan uppstå på grund av olika tryck- och publiceringsmetoder. Portsystem som ord och logotyp är ett varumärke som tillhör Portsystem Ingen del av denna skrift får reproduceras utan skriftligt tillstånd från Portsystem lla rättigheter tillhör Portsystem TEKNISK FKT Egenskaper Maxstorlek ( x H) Minstorlek ( x H) Porttjocklek Portmaterial Förstärkningsband 6000 x 5000 mm 900 x 1700 mm 0,6 mm Polyesterväv belagd med PV Transparent PV Vikt 900 g/m 2 Kulör Fönster Ram Funktioner Eldrift Spännings-/strömkrav Motoreffekt Max strömuttag på Vdc för tillbehör alanseringssystem Nödöppning Säkerhetsfunktioner EN12453 (test EN12445) Kapacitet Hastighet Uppskattad livslängd Rekommenderat maxantal cykler IP klass (styrenhet) 10 RL-kulörer Tillval: Transparent PV 1 mm i två storlekar, standard eller större Varmgalvaniserat stål Tillval: Rostfritt stål (ISI 304) eller färg Öppna/stopp/stäng, styrskåp, automatisk stängning med säkerhetsfotocell i portlinjen Frekvensstyrning (INVERTERmotion) 230 V enfas, 13 0,9 kw 0,5 Motvikter Halvautomatisk funktion (motvikter och nödöppningshandtag motorsida) Tillval: Handtag båda sidor TOP Safety Pack (SOPST): SLE och inbyggda IP67 fotoceller TOP T Safety Pack (SOPSS): SLE och infraröd ljusbarriär IP65 Öppning: upp till 2 m/s Stängning: upp till 0,8 m/s 1 milj portcykler (klass 5 = mycket kraftig) 600 cykler/dag, 120 cykler/timme IP55 randförlopp < 100 mm/min (ISO 3795), ej självantändande Självsläckning Klass 2 Rek. temp. Motor: från - 5 till + 50 Duk: från - 5 till + 50 (begr. - 5 gäller PV fönstren)* Vindmotstånd EN12424 (test EN12444) U-värde (standard/förstärkt portduk) U-värde (isolerad portduk) Vattengenomsläpplighet EN12425 (test EN12489) Klass 2 ( 3000 x 5000 mm) Klass 1 (> x 5000 mm) Klass 0 (> x 5000 mm) 5,8 W/m 2 K 4,0 W/m 2 K N Luftgenomsläpplighet klass 0 EN12426 (test EN12427) Ljudisolering, EN ISO R = 12 d * För mer information kring användning i kalla utrymmen kontakta oss. Ivory RL 1014 Gentian blue RL 5010 Jet black RL 9005 olza yellow RL 1021 Light blue RL 5012 Pure white RL 9010 Pure orange RL 2004 Opal green RL 6026 Flame red RL 3000 gate grey RL PORTSYSTEM

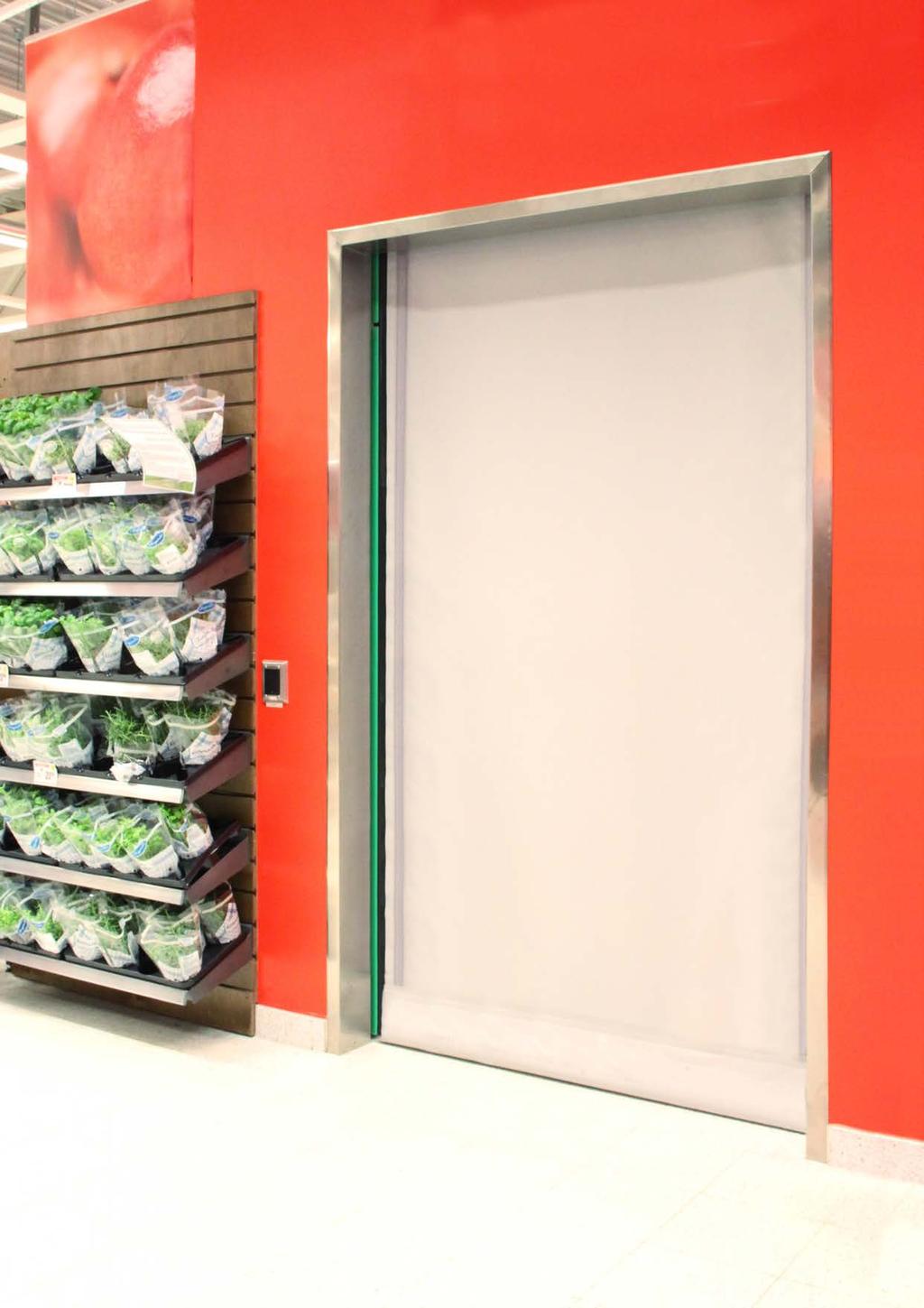

3 eskrivning Sector Reset är avsedd för användning i inomhusmiljöer med högt trafikflöde. Konstruktionen är optimal för kunder som behöver snabba, säkra och drifttåliga portar i innerväggar. Snabbrullporten är frekvensstyrd vilket ger mjuka start och stopp. Porten är utrustad med ett unikt återställande system som minimerar långa driftstopp/reparationstider. Sector Reset snabbrullport är TÛV-certifierad. SETOR RESET Standard Ramkonstruktion Portduk Färger Styrning Drift Säkerhet Nödöppning Tillval Ramkonstruktion Portduk Funktioner Vindförstärkning Värmepaket Varmförzinkat stål Standard 900 g/m 2 (tjocklek 0,7 mm) 10 standard RL-kulörer Frekvensstyrning Tryckknappslåda med öppna/stäng/ stopp-funktion, automatisk stängning (tidsstyrninng sek) SLE-enhet i kombination med fotoceller eller infraröd fast ljusbarriär Halvautomatisk funktion (motvikter och nödöppningshandtag motorsida) Rostfritt stål (ISI 304) eller i målat utförande Förstärkt 1200 g/m2 (tjocklek 1 mm)* Isolerad duk (tjocklek 3,5 mm)** l.a. öppna/stopp/stäng-funktioner från externa signalgivare. Halvautomatisk funktion (motvikter och nödöppningshandtag båda sidor). ibehållen normal öppnafunktion vid strömbortfall med hjälp av UPS. Nödöppningsdörr (gångdörr) i stora portar. SOW Till motor * Förstärkt duk endast i kulörer RL 1018 (gul), RL 7046 (grå). ** Isolerad duk endast i kulörer RL 5010 (blå), RL 7038 (grå). PORTSYSTEM 3

4 Portblad Konstruktion/material Färger Självbärande ramkonstruktion av varmförzinkat stål alternativt i rostfritt (ISI 304) stål eller i målat utförande. Stålkonstruktionen består av ett fristående, robust och kompakt överhölje (en enda pressformad lösning) vilken monteras på fronttäckta sidopelare för enkel åtkomst och enkelt underhåll. Portduken är tillgänglig i tio standardfärger. RL-kulörerna är så nära som möjligt den officiella RL HR-kollektionen. Max avvikelse är 1,0 DE. Fjädrande portduk med vertikala förstärkningsband som tål höga vindlaster. 120 Vindhastighet (km/h) Portbredd (mm) Sector Reset snabbrullport är utrustad med ett automatiskt reparationssystem. När något träffar porten känner duken av detta och lossnar från sidoskenorna utan att ta någon skada. Med den s.k. blixtlåskonstruktionen och en enkel knapptryckning (öppna/stäng-funktionen) återförs porten enkelt in i sin bana igen. Detta minskar både avbrottstid och underhållsbehov. 4 PORTSYSTEM

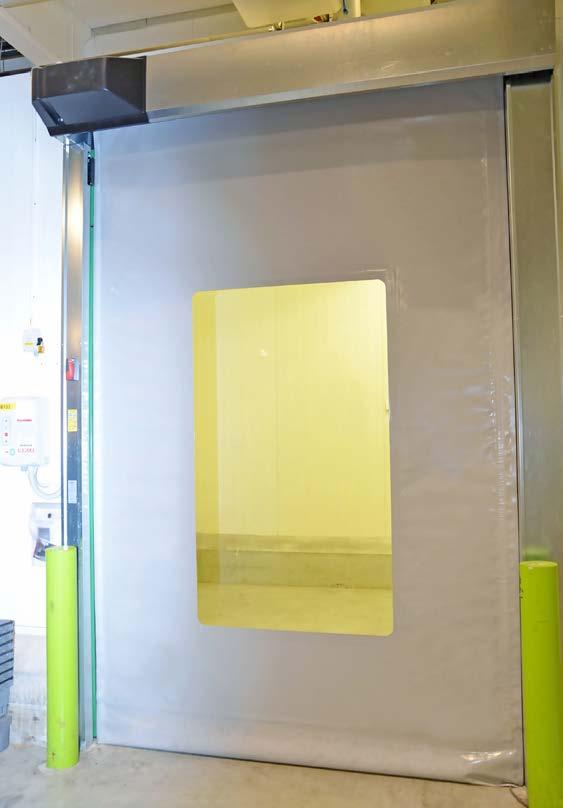

5 Fönster alanseringssystem För ökat ljusinsläpp och bättre sikt kan portduken utrustas med fönster (tillval). Fönstren har fasta storlekar och är placerade i ett fördefinierat rutnät som styrs av portens bredd. Se exempel nedan. Drift och nödutrymningssäkert Fönsterstorlek standard ( x H) 980 x 300 mm > (tillval) Fönster Förstärkningsband (standard) fönstersektion 2 vertikala 1 eller 2 fönstersektioner 2 vertikala 2 eller 4 fönstersektioner 3 vertikala > > 4950 Fönsterstorlek större ( x H) 920 x 1600 mm Manöversystem Motor och SLE-enhet Möjligt antal fönstersektioner: Porten är utrustad med en modulär (påbyggbar) motviktsbalansering för hög driftsäkerhet och säker nödutrymningsväg. Halvautomatisk funktion med motvikter i kombination med nödöppningshandtag på motorsida ingår i standardutförandet. Möjligt antal fönstersektioner: En frontmonterad, frekvensstyrd INVERTERmotion-motor med skyddskåpa styr snabbrullporten. Skyddskåpan i S ger ökat skydd mot vatten och damm och snabb tillgång till drivenheten vid underhållsbehov. Differentierad justering av öppnings- och stängningshastigheten garanterar hög prestanda. Den unika SLE-enheten (Safety Linear Encoder) övervakar duksträckningen och vänder stängningssekvensen omedelbart vid hinder. SLE-enheten kombineras med fotoceller av skyddsklass IP67 eller med en fast infraröd ljusbarriär för tätt skydd upp till 2500 mm från golv. Detta i kombination med den mjuka bottenbalken gör att ett traditionellt klämskydd med känslig elektronik inte behövs. Ett kablage med snabbkopplingar ingår, för enkel och snabb installation. Styrning Den robusta, IP55-klassificerade styrenheten med UTOTESTfunktion gör snabbrullporten lätt att manövrera och den tydliga displayen visar en mängd information och innehåller bl.a. en portcykelräknare > fönstersektion 2 vertikala 1 eller 2 fönstersektioner 2 vertikala 2 eller 4 fönstersektioner 3 vertikala OS! Om porthöjd < 2000 mm kommer delar av fönstret rullas upp på valsen. PORTSYSTEM 5

6 Funktioner Tillval Säkerhetsfunktion: Varningsljus Portsystem erbjuder en mängd olika funktioner som gör avancerad kontroll av öppning och säkerhet möjlig. Finns i både rött och grönt. Två röda varningsljus ger information om portens läge. linkade ljus innan eller efter portrörelse. lternativt: konstant ljus. Varningsljus monteras på inoch utsidan bredvid porten. Extern styrfunktion Med hjälp av en fjärrkontroll går det att styra porten från exempelvis ett fordon. Mottagaren är installerad i styrenheten och antennen i väggen intill porten. Extern styrfunktion går också få med dragkontakt och tryckknappar. Fjärrkontroll Dragkontakt Tryckknapp utomatisk styrfunktion En magnetslinga i golvet känner av metallobjekt (ex truckar) och öppnar porten automatiskt. Detta är en perfekt lösning på platser där fordonstrafiken är tät. Magnetslingan monteras i golvet på utsidan, insidan eller på båda sidorna av porten. utomatsik styrfunktion finns även med radar, fotoceller och autostängning. Magnetslinga Radar Fotocell Säkerhetsfunktion: Trafikljus Om trafiken genom en port behöver styras kan två röda och två gröna trafikljus installeras för att visa trafikens riktning. Från den sida där ett fordon registreras först, slås det gröna ljuset på. Samtidigt har den motsatta sidan rött ljus. Trafik från det här hållet måste lämna företräde för trafik från andra hållet. Trafikljus installeras till exempel i parkeringsgarage på in- och utsidan bredvid porten. Extra funktioner: UPS-batteribackup (där strömavbrott inte kan tillåtas). Kundanpassade lösningar vad gäller funktioner kan göras på förfrågan. 6 PORTSYSTEM

7 PORTSYSTEM 7

8 Snabbrullport Sector Reset, dec 2017 Specifikationer Mått och dimensioner 475 ** Mått anges i mm. 300 (PH) Passerbart utrymme höjd (L) Håltagning bredd (endast vid nischmontage) (H) Håltagning höjd (endast vid nischmontage) Självreparerande gräns redd: 900 (min) 6000 (max) (PH) Höjd: 1700 (min) 5000 (max) 200 Dagermått/portmått min och max (PL) 115 PL 185 * LT * L ** 50 mm mm / sida 140 Utrymmeskrav för installation * 515 Fönsterspecifikationer ntal positioner standard Fönsterposition Upp till porthöjd mm mm mm mm mm mm mm 400 Passerbart utrymme bredd PH (PL) HT Total höjd installationen kräver 180 Total bredd installationen kräver (HT) H (LT) Teckenförklaring Exempel: I porthöjd 2500 mm kan fönsterpartier sättas in från position 2 till 3. Kärrviolsvägen 1, Jönköping. Växel info@portsystem.se Fotocell (tillval)
