1 Stadshuset i Ängelholm Solcellsprojektet

2 Historia 2010 Kommunstyrelsen beslutar att det skall tas fram en energi och klimatplan. för att få till långsiktiga mål. Samtidigt startar solcellsprojektet. En utredning ger att ett lämpligt energiprojekt kan vara att sätta solceller på taket till stadshuset. Upphandling av solceller görs. Projektet upphandlas som en totalentreprenad.

3 Energi och klimatplan Energi och klimatplanen färdig i april Utdrag ur planen. Förord Klimatförändringar är troligen vår tids största globala problem och förmodligen också det som kommer att bli svårast att lösa. Temperaturen på vår jord blir allt varmare och stora klimatförändringar tros följa i dess fotspår. För oss i Sverige kommer det sannolikt att medföra mildare vintrar och större nederbördsmängder med ökade översvämningsrisker som följd. Frågorna är stora och svåra. Enkla och konkreta svar tycks ligga långt borta. Lika väl är vi medvetna om att våra handlingar i dag kommer att påverka framtida generationers förutsättningar för att kunna leva vidare. Vetskapen om, och kraven på, att något måste göras blir allt tydligare. Med stigande världspriser på energi, ställs stora krav på nyttjandet av förnyelsebara energikällor och med detta följer ett behov av kunskap och god planering mot ett hållbart framtida samhälle. Mot bakgrund av de allvarliga globala konsekvenser som klimatförändringarna kan medföra, är det viktigt att Ängelholms kommun som offentlig aktör verkar för att nå en effektiv energianvändning, en trygg energiförsörjning och en begränsad klimatpåverkan. Ängelholms kommun vill verka för en långsiktig samhällsplanering, ett hållbart och tryggt samhälle och därigenom bidra till en god livskvalitet för medborgarna.

4 Energi och klimatplan För att lyckas med detta behövs tydliga mål för kommunens miljö- och klimatarbete. Styrdokument som Miljöprogram, översiktsplaner och inte minst energi- och klimatplanen är exempel på dokument som sätter långsiktiga visioner och mål för att Ängelholms kommun ska nå en god samhällsutveckling i framtiden. Energi- och klimatplanen skall tydligt åskådliggöra kommunens vilja att påverkan såväl det lokala som det globala klimatet. Planen skall med sina visioner vara ett hjälpmedel i kommunens arbete för att minska sin energianvändning samt att reducera utsläppen av växthusgaser. Med ett bra energi- och klimatarbete är jag övertygad om att Ängelholms kommun tar sitt ansvar i denna globala uppgift och samtidigt stärker kommunens utvecklingsmöjligheter för framtiden. Jan-Inge Hansson Kommundirektör Inledning och syfte Innehåller bland annat. Genom att aktivt arbeta och verka för att nå huvudmålen kommer Ängelholms kommun med stor sannolikhet att vara en god förebild för kommunens invånare och näringsidkare, samtidigt som man bidrar till ett minskat utsläpp av växthusgaser, vilket leder till en minskad klimatpåverkan och därmed bidrar till en hållbar samhällsutveckling. Genom att upprätta denna energi- och klimatplan visar Ängelholms kommun ett ansvarstagande för såväl de nationella som de regionala klimatmålen.

5 Upphandling Projektörer För upprättande av förfrågningsunderlag har följande projektörer anlitats: Solcellsprojektör Övriga konsulter: Grontmij AB, El & Teleteknik Handläggare: Rolf Hansson. Sakkunnig konstruktör Creacon MW Handläggare: Stefan Kastberg. Projektledning Ramböll PL Handläggare: Carsten Modig

6 Beskrivning i ramhandling Huvudstruktur på solcellsanläggningen samt gränsdragningar Solcellsanläggningen skall monteras på taket samt som solavskärmning på Ängelholms stadshus enligt redovisning på ritningar ingående i förfrågningsunderlaget. Solceller skall placeras så att mest möjliga solcellsyta får plats på anvisad takyta. Solceller skall sammankopplas till en gemensam grupp för anslutning till ställverk i elcentral 139 i suterrängplan. Det ingår i entreprenaden att komplettera ställverk med ny grupp med säkringsstorlek 00/125A. Fellarm i anläggningen samt mätvärden skall redovisas. Överföring av fellarm och mätvärden för fjärravläsning skall ingå. Larmpunkt skall avges med potentialfri kontakt. Inom Ängelholms stadshus finns DUC:ar av fabrikat TAC och Siemens. Mätvärden skall redovisas med dataspråk som TAC eller Siemens kan hantera. Ledningsnät skall ingå för överföring till DUC i fläktrum på tak. Ledning avslutas i slinga vid DUC. Inkoppling i DUC samt anpassning i DUC för att kunna hantera information från växelriktare skall utföras av beställaren. Exakt placering av utrustning skall samordnas med beställaren.

7 Beskrivning i ramhandling Ledningar från utomhus till inomhus Alla ledningar från utomhus till inomhus i byggnad skall ske genom fläktrumsväggar på tak. På ingen annan plats på byggnaden får hål och ledningsgenomföring ske. Vertikala ledningar i byggnad Alla ledningar som skall förläggas mellan våningsplan skall förläggas vertikalt i elnischer. Samordning I entreprenaden ingår samordning mellan entreprenörer, tillverkare och nyttjare. Innan montaget får påbörjas skall entreprenören redovisa för beställare och dennes kontrollant hur solcellerna kommer att monteras samt hur kanalisation och ledningsdragning är tänkt att utföras på tak, på fasad och inom byggnad. Entreprenören skall lämna fullständiga uppgifter till beställaren avseende ingående utrustning. Entreprenören skall redovisa utrymmesbehov för utrustning som skall placeras vid anslutningspunkterna samt måttsatt vyritning på tänkt disposition. Montaget av utrustningen skall utföras så att framtida utbyggnad underlättas. Entreprenören skall tillhandahålla underlag för bygglovsansökan såsom fasaddetaljer på kanalisation, konsoler mm

8 Beskrivning i ramhandling Eltekniska åtgärder för solcellsanläggning Toppeffekten för systemet skall tydligt anges i anbudet. Antalet växelriktare skall anges. Växelriktarna skall leverera 230V/400V, 50 Hz växelström och vara avsedda för nätinkoppling. Inkoppling av solcellsanläggningen skall ske via säkringar till fasskenor i ställverk inom elcentral 139 i suterrängplan. Fördelning av växelriktare skall utföras så att jämnt fasutnyttjande erhålles. Då anläggningen är i full drift skall effektuttaget mellan fas L1, L2 och L3 inte avvika mer än 10 % mellan den fas som är mest belastad och den som är minst belastad. Växelriktare och centralutrustning skall placeras i förråd 120 samt i förråd 150 enligt anvisningar på planritningar ingående i förfrågningsunderlaget. 3-fas växelriktare skall eftersträvas men om 1-fas växelriktare användes skall antalet vara jämnt delbart med tre. Installationen skall även omfatta skydd mot ö-drift samt energimätutrustning. Solcellsmodulerna seriekopplas med dubbelisolerad väderbeständig kabel och med lämpliga beröringssäkra kontaktdon. Säkerhets- och arbetsbrytare skall ingå så att enkel och säker installation och reparation kan utföras även under dagar med soligt väder och utan att solcellsmoduler behöver täckas över. Parallellkoppling av modulsträngar görs på av anbudsgivaren vald plats och i lämpliga kopplingslådor. Placering skall dock samordnas med beställaren så att placering blir lämplig. För att skydda känslig elektronik mot överspänningar skall överspänningsskydd ingå i entreprenaden. Det åligger entreprenören att välja för anläggningen lämpliga/anpassade skydd. Samtliga ledningar från utomhus till växelriktare skall förses med överspänningsskydd. Apparatjordning skall ingå av anläggningens olika delar såsom kopplingslådor, höljen, kapslingar, stativ, montageprofiler o. dyl.

9 Beskrivning i ramhandling Från varje modulblock (det antal serie- och parallellkopplade moduler som skall anslutas till en gemensam växelriktare) dras en dubbelisolerad kabel med erforderlig area till anslutningspunkten i respektive förråd i suterrängplan. Kabeln skall anslutas till Dcbrytare och vidare till växelriktaren. Varje modulslinga skall ha DC-automatsäkringar och DC-brytare i kombination före respektive växelriktare. Kombinationsenheter (effektbrytare) som både har funktion som automatsäkring och godkänd brytfunktion för DC-last accepteras. I entreprenaden skall ingå AC-brytare och säkringar, sammanförda i gruppcentraler, som möjliggör att varje växelriktare kan frånskiljas för service och utan att övriga växelriktare behöver tas ur drift. AC- och DC-Brytarna skall vara tydligt märkta med vilken ordning till och frånkoppling skall ske. Ordning skall vara att DC-brytare sluter först och därefter AC-brytare vid tillkoppling. Vid frånkoppling skall brytarnas manöverordning vara den motsatta. Ac-brytare och säkringar får inte förekomma på DC-sidan om de inte samtidigt är specificerade för aktuell DC toppeffekt. En separat elmätare skall ingå och placeras i ny kapsling som monteras inom elcentral 139. Mätaren skall kunna överföra mätvärden till dator vilken skall ingå i entreprenaden och placeras i av beställaren anvisat utrymme på plan 2. Mätdata, som total summa effekt och energi, skall automatiskt sparas i datorn. Datorn skall kunna uppkopplas mot stadshusets data-lan-nätverk för att beställaren skall kunna läsa av mätvärden på annan plats inom byggnaden. Datorn skall vara försedd med virusskydd med senaste uppdateringar. Datorn och skärmen skall monteras på hylla som ingår i entreprenaden. Entreprenören skall kontakta Ängelholms kommuns driftavdelning för att inhämta erforderliga uppgifter för att fjärravläsning skall fungera. Driftsättning och provning I totalentreprenaden ingår att före slutbesiktning utföra injustering och provning av anläggningen och verifiera detta med intyg och protokoll. Intyg och protokoll skall överlämnas tillsammans med den tekniska dokumentationen för anläggningen. Vidare ingår provning och provdrift av samtliga i entreprenaden ingående anläggningsdelar, avseende driftsinstruktioner, indikeringar, larm etc.

10 Utvärdering Värderingsgrunder vid prövning av anbud Utvärdering av anbuden kommer att viktas med %-tal för resp del enligt nedan, dvs angivet procenttal kommer att påverka respektive slutpoäng. Anbud kan maximalt erhålla 5 poäng. Exempel: Lägsta anbud ger 5 poäng. Viktning 70% ger poängsumma 0,7x5=3,5 poäng för denna post.. 3,5 Högsta toppeffekt ger 5 poäng. Viktning 24% ger poängsumma 0,24x5=1,2 poäng för denna post 1,2 Lägsta timkostnad ger 5 poäng. Viktning 3% ger poängsumma 0,03x5=0,15 poäng för denna post... 0,15 Lägsta entreprenörsarvode ger 5 poäng. Viktning 3% ger poängsumma 0,03x5=0,15 poäng för denna post... 0,15 Totalt 3,5+1,2+0,15+0,15=5 poäng 5,00 +

11 Utvärdering 70 % Anbudssumma, lägsta. %-sats jämfört med lägsta anbud. 24 % Toppeffekt, högsta. %-sats jämfört med anbud med högst toppeffekt. 3 % Timkostnader, lägsta. %-sats jämfört med anbud med lägsta timkostnad. 3 % Entreprenörarvode, lägsta. %-sats jämfört med anbud med lägsta entreprenörarvode.

12 Anbudsgivare Viktningen utföll så att. Pris Poäng 1. Glacell :- 4,69 2. Fasadglas :- 4,41 3. Energikonsulterna :- 4,29 4. Gaia Solar AS :- 4,27 5. Exo Tech :- 3,55

13 Ekonomi Solcellsmoduler Kostnad för övrigt materiel Kostnad för arbete Kostnad för projektering Summa Stöd till solceller Vår kostnad Med ett elpris på 1,0 kr/kw blir payoff 32 år 1,5 kr/kw blir payoff 21 år 2,0 kr/kw blir payoff 16 år

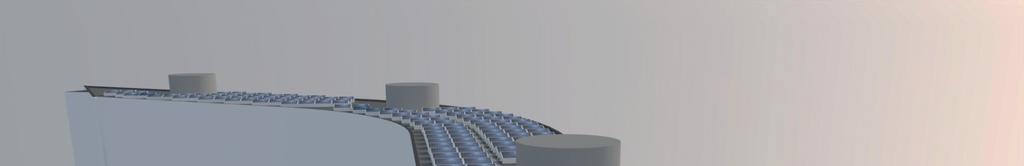

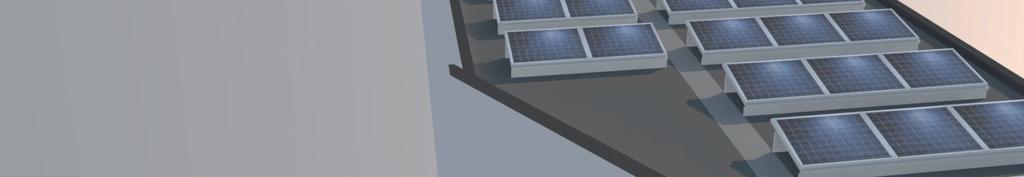

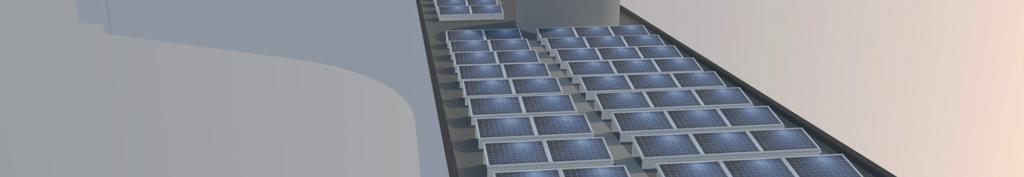

14 Färdig installation

15 Stadshuset, Värme och fastighetsel Normalårskorrigerad förbrukning (kwh)

16 Produktion från solceller, kwh Värden per dygn (från till från 2011)

17 Produktion från solceller, kwh Per månad (från till från 2011)

18 Tack för mig
