Regulator för reglering av CO2-gastryck EKC 326A

Transkript

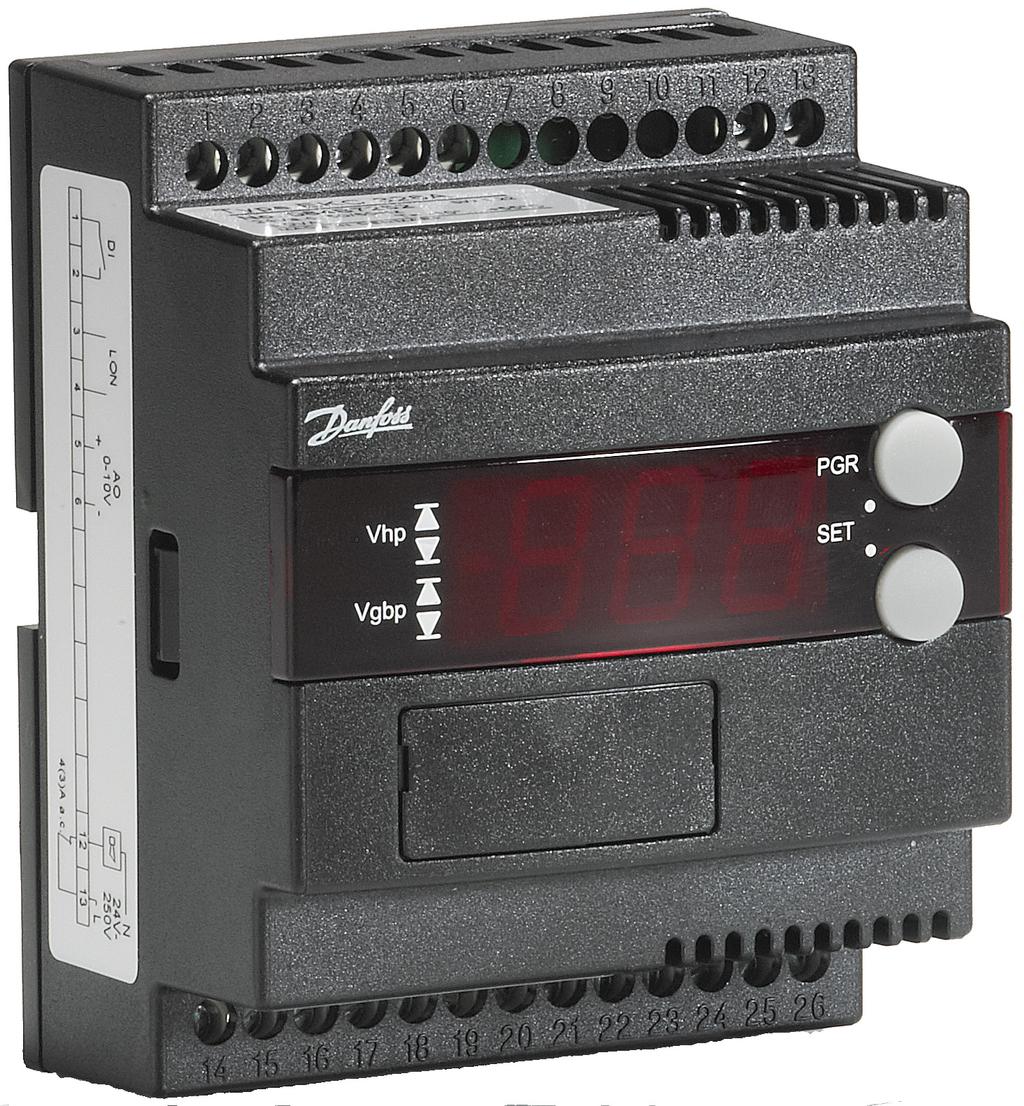

1 User Guide Regulator för reglering av CO2-gastryck EKC 326A ADAP-KOOL Refrigeration control systems

2 Introduktion Tillämpning Regulatorn kan användas i system med transkritisk och subkritisk reglering av kylsystem där koldioxid (CO2) används som köldmedium. Regulatorn reglerar trycket i gaskylaren (kondensor) så att systemet uppnår optimal effektivitet. Regulatorn täcker följande: Transkritiska CO2-kylsystem (booster, kaskad, högtryck) Transkritiska CO2-värmepumpsystem Transkritiska CO2-kylningssystem med värmeåtervinning Transkritiska CO2-vattenkylarsystem Extra kapacitet under varma perioder. Systemets kylprestanda kan förbättras genom att ändra börvärde Fördelar Maximal effektivitet Regulatorn säkerställer att systemets prestanda är högsta möjliga genom att se till att det är optimalt tryck i gaskylaren när den är i det transkritiska området. Regulatorn optimerar alltid mot ett subkritiskt tillstånd. Möjlighet att ansluta en trycktransmitter för avläsning av receivertrycket. Värmeåtervinning med justerbart referenstryck, 0-10 V Optimal värmepumpsdrift System Trycket i gaskylaren styrs av en ventil. Regleringen måste ha ingångar från både trycktransmitter PGC och en temperaturgivare SGC. Båda måste placeras i utflödet direkt efter gaskylaren. Ventilen är en ICMTS-ventil som har utvecklats speciellt för de tryckförhållanden som finns i ett transkritiskt CO 2-system. Motordelen av ventilen är en ICAD-aktuator och styrs av en 0-10 V-signal från regulatorn. Om det är nödvändigt att upprätthålla ett konstant receivertryck kan en ventil (ETS, CCM eller CCMT) och en tryckgivare (Prec) installeras. Gasen från receivern passerar på högtryckskompressorns ingångssida Funktioner Maximal effektivitetsreglering Regulatorn upprätthåller optimalt tryck i det transkritiska området baserat på en tryck- och temperaturavläsning. Referenslinjen definieras med en punkt vid 100 bar. Här anges önskad temperatur. Underkylning dt-underkylning kan användas i det underkritiska området Innehåll Introduktion... 2 Exempel... 4 Funktionsöversikt... 6 Drift...10 Menyöversikt...10 Anslutningar...11 Data...13 Beställning...13 Bilaga Handbok RS8FM607 Danfoss EKC 326A

3 Receiverreglering Receivertrycket kan regleras så att det hålls på ett börvärde. Den här regleringen kräver en installation av en ETS-ventil (CCM-ventil) och en trycktransmitter. Om det endast krävs övervakning och inte reglering, behöver inte ventilen installeras. Installera endast trycktransmittern. Säkerställer att receivertrycket inte är för lågt Ett gränsvärde kan ställas in och om trycket går under det värdet, öppnas ICMTS-ventilen. Ventilen kommer då att öppnas gradvis via P-bandet. Öppna vid värdet "n32" ( Vhp OD Max). Skydd mot högt receivertryck Om trycket stiger över ett ställbart gränsvärde stängs ICMT-ventilen. Ventilen kommer då att stängas gradvis via den associerade P-frekvensen. Extra kylkapacitet ( extra kompressor ) Denna funktion förbättrar systemets kylningskapacitet genom att referenstrycket ökas i gaskylaren med ett justeringsvärde. Den aktiveras via en strömbrytarfunktion. Värmeåtervinning eller värmepump Denna funktion ökar gastrycket till börvärdet. Detta värde är en specifik temperatur. Värdet kan antingen vara fast eller så kan det variera i enlighet med en ingångssignal på 0-10 V enligt följande: En signal på 1,5 V eller högre kan aktivera funktionen och öka referensen Pgc HR Min. Om en variabel referens krävs kan en signal mellan 2-10 V anslutas. Signalen ökar referensen ytterligare. Denna funktion fungerar både i underkritiska och transkritiska områden. Utgångssignal Regulatorn har en analog spänningsutgång på 0-10 V. Signalen används för att styra ICMTS-ventilen via ICAD-aktuatorn. Ventilernas öppningsgrad Öppningsgraden för både ICMTS- och ETS-ventilerna (CCM-ventilen) kan minskas om nödvändigt. PC-drift Regulatorn kan utrustas med datakommunikation så att den kan anslutas till andra produkter i ADAP-KOOL kylanläggningsstyrningar. På så sätt kan drift, övervakning och datainsamling utföras från en PC, antingen på plats eller på ett serviceföretag. Temperaturavläsning Gaskylarens temperatur måste mätas med en Pt 1000 ohm-givare av typen AKS 21. Givaren måste monteras precis intill gaskylarens utgång för att signalen ska bli korrekt. Tryckavläsning (bar) Gaskylarens tryck ska mätas av en trycktransmitter av typen AKS Trycktransmittern måste monteras precis bredvid gaskylarens avgång för att signalen ska bli korrekt. Nödkylning Ventilens genomsnittliga öppningsgrad för de senaste sex timmarna sparas regelbundet. Öppningsgraden används om det uppstår ett behov av nödkylning. EKC 326A Handbok RS8FM607 Danfoss

4 Exempel Enkelt värmeåtervinningssystem Partiellt värmeåtervinningssystem Värmeåtervinningssystem (eller värmepumpssystem) 4 Handbok RS8FM607 Danfoss EKC 326A

5 Extra kylkapacitet ( extra kompressor ) Denna funktion förbättrar systemets kylningskapacitet genom att referenstrycket (Pgc Ref) ökas i gaskylaren. Kylprestanda ökar till Q0+dh0. Funktionen ökar också belastningen på kompressormotorn då trycket ökar. Elförbrukningen ökar till Qm+dQm. Öka tryckreferensen med värmeåtervinningen Denna funktion ökar gastrycksreferensen till Pgc HR Min värdet då den tar emot en signal. Funktionen aktiveras av en av/på-signal vid spänningsingången. Öka tryckreferensen med värmeåtervinningen, variabel referens Denna funktion ökar gastrycksreferensen till värdet då den tar emot en signal. Funktionen aktiveras av en spänningssignal mellan 0-10 V. Mellan 0-2 V regleras den normalt Vid 2 V ändras referensen till inställningen Pc HR Min Vid 10 V ökas referensen ytterligare med inställningen Pgc HR offset Mellan 2-10 V är referensen variabel. EKC 326A Handbok RS8FM607 Danfoss

6 Funktionsöversikt Funktion Normaldisplay Den normala displayen visar trycket i gaskylaren. Trycket mäts med Pgc. Trycket visas även i meny U06. Reglerreferensen kan visas genom att trycka på båda knapparna. Om en trycktransmitter monteras för att visa mottagartrycket, kan trycket visas genom att du trycker på den nedre knappen. Trycket visas även i meny U07. Reglering av gastryck Parameter U06 U07 Parameter vid drift via datakommunikation Pgc bar Prec bar Gas cooler control Definiering av referenslinje Ange slutpunkten för referenslinjen i det transkritiska området. Ange önskat temperaturvärde vid 100 bar. Referensen Referensen är förprogrammerad för att följa optimal COP från tryck/entalpi-tabellen. Se bilden på sidan 2. Aktuell referens kan läsas av i meny U03. Start/stopp av reglering Den här inställningen kan användas för att starta och stanna regleringen. Stopp av regleringen medför alltid att ventilen stänger vid värden inställda i "n87" och "n93". Funktionen i o02 kräver att denna är definierad. Max. öppningsgrad ICMTS-Ventilens öppningsgrad kan begränsas här. Begränsningen sker när den aktuella signalen som skickas till ventilmanövreringsanordningen, begränsas. Inställningen visas i procent av den totala öppningsgraden. Den aktuella signalen på 4-20 ma begränsas motsvarande. Minimal öppningsgrad ICMTS-ventilens stängningsgrad kan begränsas här. Begränsningen sker genom att öka den lägre delen av spänningsignalen som skickas till ventilmanövreringsanordningen. Inställningen visas i procent av den totala öppningsgraden. Den utgående spänningssignalen på 0-10 ma begränsas på motsvarande sätt. Gaskylarens max. tryck Här definierar du maximalt tryck tillåtet i gaskylaren. Om trycket når detta värde, är ventilen helt öppen som inställt i "n32 OD max".. P-band för tvångsöppning av ventilen P-band under n69, Pgc Max lim, där ventilen tvingas att öppna så att ventilen är helt öppen om trycket når n69, Pgc Max lim. Trycket är inte kritiskt, så öppningen av ventilen sker under kontrollerade former. Gaskylarens min. tryck Här definierar du det minimala trycket som är tillåtet i gaskylaren. Underkylning regleras efter temperaturen Ange önskat värde för underkylning i K. P: Förstärkningsfaktor Kp Om Kp-värdet minskas blir regleringen långsammare. I: Integrationstid Tn Om Tn-värdet ökas blir regleringen långsammare Ökning av kylningskapaciteten Denna funktion ökar gastrycksreferensen. Regleringen ändras från optimal effektivitetsreglering till maximal kylningsreglering. (Trycket ökar, temperaturen är oförändrad och det totala värmeinnehållet ökar.) Ställ in tryckets ökningsvärde. Funktionen aktiveras genom att stänga av strömbrytarfunktionen på plint 1 och 2. (se o02) n99 U03 r12 n32 n87 n69 n70 n81 n79 n04 n05 n88 T100 Pgc Ref Main Switch Vhp OD Max Vhp OD Min Pgc Max Pgc P-band Pgc Min dt Subcool Kp Gascool Tn Gascool Pgc Cap Offset 6 Handbok RS8FM607 Danfoss EKC 326A

7 Tryckreferens, minimal vid värmeåtervinning Funktionen kan bara användas om värmeåtervinning eller värmepumpar också används i systemet. Denna funktion ökar gastrycket till börvärdet då det tar emot en signal. Funktionen aktiveras av en spänningssignal på ingången till plint 20. En spänning över 1,5 V aktiverar funktionen. (Installera ett stödrelä om det finns risk för felsignaler, till exempel vid långa kablar.) Om funktionen bara krävs för förskjutning ska r68 ställas in på 0. (Gastrycket kan ytterligare ökas med hjälp av r68-funktionen.) Förskjutning av reglerreferensen under värmeåtervinning Denna funktion ökar referensen till ett värde som ligger över n89-inställningen men inte högre än börvärdet. Förskjutning inträffar när en ingångsspänning på över 2 V tas emot på plint 20. Den nya referensen är: Inställning i n89 + förskjutning. Förskjutningsvärdet avgörs av spänningssignalen och inställningen för r V ger maximal förskjutning, dvs börvärdet. 2 V eller lägre ger ingenting. Förskjutningen är linjär mellan 2 och 10 V. Ramp för referensförändring Detta kan användas för inställning av hur snabbt referenstrycket ska falla efter värmeåtervinning (antal bar/min). Funktionen kan bara användas efter att värmeåtervinningen är slutförd. Receiverreglering Receiverreglering Här anges om reglering av receivertrycket ska ske eller inte. On: ETC (CCM)-reglering. Larm aktivt Off: Ingen ETC (CCM)-reglering. Inget larm. Tryckregleringen är aktiv Receiver referens: Referensen för receiverreglering ställs in här. Maximal öppningsgrad ETS (CCM)-ventilens öppningsgrad kan begränsas här. Inställningen visas i procent av den totala öppningsgraden. Minimal öppningsgrad ETS- (CCM)ventilens stängningsgrad kan begränsas här. Inställningen visas i procent av den totala öppningsgraden. Min. tryck i receiver Funktionen övervakar trycket i receiver och tvingar ICMTS-ventilen att öppna om trycket faller under det förinställda värdet. Värdet måste vara minst 1 bar under referenstrycket. Funktionen inaktiveras genom att n72 ställs till 0. P-bandet öppnar ICMTS- ventilen om receivertrycket är för lågt P-bandet under n71, Prec Min när ventilen tvingas öppna. Om trycket går under n71 minus n72, kommer ICMTS-ventilen att öppnas vid värdet i n32 Vhp OD Max. Ett larm utlöses därefter. Trycket är inte kritiskt, så öppningen av ventilen sker under kontrollerade former. P: Förstärkningsfaktor Kp Om Kp-värdet minskas blir regleringen långsammare. I: Integrationstid Tn Om Tn-värdet ökas blir regleringen långsammare Aktuatortyp Ventiltyp ska ställas in om mottagarreglering sker: 0: ETS 12½, ETS 25, CCM 10, CCM 20 1: ETS 50, CCM 30 2: ETS 100, CCM 40 3: ETS 250 4: ETS 400 5: Annan typ. "n37" och "n38" ska också ställas in när inställningen är = 5 ("n37" och "n38" ställs in automatiskt för inställningar 0 till 4) 6: CCMT 2, 4, 8 ETS-(CCM) inställning Antal steg öppnar från % Ställs in automatiskt när "n03" är inställd på 0, 1, 2, 3, 4 eller 6 ETS-(CCM) inställning Spindelrörelsehastighet (antal steg per sekund) Ställs in automatiskt när "n03" är inställd på 0, 1, 2, 3, 4 eller 6 n89 r68 r65 n90 n91 n92 n93 n71 n72 n60 n61 n03 n37 n38 Pgc HR Min Pgc HR offset Pgc Ref Ramp Receiver pressure control Prec. Ctrl Prec Ref Vgbp OD Max Vgbp OD Min Prec Min Prec Min Pband Kp Receiver Tn Receiver Valve type Max. steps Steps / sec EKC 326A Handbok RS8FM607 Danfoss

8 Max. tryck i receivern Funktionen övervakar trycket i receivern och stänger ICMTS-ventilen om trycket överskrider det förinställda värdet. Värdet måste vara minst 1 bar över referenstrycket. Funktionen aktiveras inte om "n59" har värdet 0. (Om n70 är aktiv och försöker öppna ventilen är n58 inte aktiv.) P-band för tvingad stängning av ICMTS-ventilen om receivertrycket är för högt P-band över n58, Prec Max när ventilen tvingas stänga. Om trycket når n58 plus n59 stängs ICMTS-ventilen. Ventilen stängs under kontrollerade former. Diverse n58 n59 Prec Max PrecMaxPband Digital ingångsignal - DI (plintar 1 och 2) Regulatorn har en digital ingång som kan användas för någon av följande funktioner: 0: Ingången används inte 1: Extern huvudbrytare (se r12) 2: Ökar trycket i gaskylaren (extra kylningskapacitet). (Stängd DI = extra kapacitet) Adress Om regulatorn är inbyggd i ett nätverk med datakommunikation, måste den ha en adress och som är känd för Gateway/System Manager.. De här inställningarna kan göras först efter att datakommunikationsmodulen har monterats i regulatorn och datakommunikationskabeln har installerats. Information om den här installationen finns i ett separat dokument - RC8AC Adressen ställs in på mellan 1 och 119 (999) o03 - Adressen skickas till gateway när menyn är i läge ON (Inställningen återgår automatiskt till Off efter några sekunder.) Frekvens Ställa in nätfrekvensen. o02 o04 - o12 DI Config Efter installationen av en datakommunikationsmodul kan regulatorn användas tillsammans med övriga regulatorer i ADAP-KOOL kylstyrningssystem. 50/60 Hz (50=0, 60=1) Tryckgivardefinition för Pgc. Tryckgivare, nedre gräns o20 MinTransPgc Tryckgivardefinition för Pgc. Tryckgivare, övre gräns o21 MaxTransPgc Tryckgivardefinition för Prec. Tryckgivare, nedre gräns o47 MinTransPrec Tryckgivardefinition för Prec. Tryckgivare, övre gräns o48 MaxTransPrec Larminställningar Alarm settings Pgc Min larmgräns Ett larm utlöses om värdet överskrids Tillåten variation i förhållande till Pgc-referensvärdet Ett larm utlöses om Pgc-trycket faller under eller stiger över den tillåtna variationen, men efter en viss fördröjning. Detta är ett A94 PgcRef-larm. Tillåten variation i förhållande till Prec-referensvärdet Ett larm utlöses om Prec-trycket stiger över eller faller under den tillåtna variationen, men efter en viss fördröjning. Detta är ett A95 PrecRef-larm. A65 A66 A67 PgcMin AlLim PgcAl Limit PrecAl Limit Fördröjningstid för ett A94 PgcRef-larm A68 PgcAlDelay Fördröjningstid för ett A95 PrecRef-larm A69 PrecAlDelay Service Ett antal av regulatorns värden kan skrivas ut och användas vid en servicesituation. Avläst ingångspänning på Ai-ingång u07 AI Volt Avläsa status för ingången DI (start-/stoppingång) u10 DI ETS-(CCM) ventilens öppningsgrad u24 Vgbp OD % Beräknad referens för reglering (önskat tryck i gaskylaren) U03 Pgc Ref Utgångssignalen till högtrycksventilen ICMTS konverterad till öppningsgrader U04 Vhp OD % Temperaturen i gaskylaren. Mätning med hjälp av givare Sgc. U05 Sgc temp. Temperaturen i gaskylaren. Mäts med trycktransmittern Pgc. U06 Pgc bar Trycket i receiver. Mäts med trycktransmitter Prec, men endast om den är monterad. U07 Prec bar 8 Handbok RS8FM607 Danfoss EKC 326A

9 Driftsstatus Regulatorns driftstatus framkallas genom en kort (1 s) aktivering av den översta knappen. Om det finns en statuskod visas den. (Statuskoder har lägre prioritet än larmkoder. Det betyder att statuskoder inte kan ses om det finns en aktiv larmkod). De enskilda statuskoderna betyder följande: S10 (off): Regleringen stoppas av den interna start/stopp. 10 S20: Nödkylning aktiveras på grund av fel i givare 20 S42: Värmeåtervinning eller värmepumpreglering är aktiv 42 S43: Högre kapacitet genom förskjutning av tryckreferensen 43 Alarms EKC State (0 = reglering) E1: Fel i regulatorn Controller fault E15: Avbryt Sgc-givare Sgc o.c. E16: Kortslutning, Sgc-givare Sgc S.C. E20: Felsignal från Pgc Sgc input err E39: Felsignal från Prec Prec input err A43: Stegmotorfel. Utgång eller fas Step motor err A45: Regleringen har stoppats. Huvudbrytare r12 = av Standby mode A82: Det uppmätta Pgc-gastrycket är högre än maximigränsen för n69 PgcMax alarm A83: Det uppmätta Pgc-gastrycket är lägre än minimigränsen för A65 PgcMin alarm A84: Det uppmätta mottagartrycket är lägre än "n71" minus " n72" PrecMin alarm A94: Uppmätt Pgc-gastryck ligger utanför det tillåtna referensintervallet PgcRef alarm A95: Uppmätt Prec-receivertryck ligger utanför det tillåtna referensvärdet PrecRef alarm EKC 326A Handbok RS8FM607 Danfoss

10 Drift Menyöversikt SW =2.0x Display Värdet visas med tre siffror. Temperaturen visas i C, och trycket visas i bar. Lysdioder på frontpanelen De fire dioderna blinkar om det är fel i regleringen. I en sådan situation kan du ladda upp felkoden på displayen och avbryta larmet genom att trycka kort på den översta knappen. Regulatorn kan ge följande meddelanden: E1 Fel i regulatorn E15 Avbryt Sgc-givare E16 Felmeddelande Kortslutning, Sgc-givare E20 Felsignal från Pgc E39 Felsignal från Prec A43 Stegmotorfel. Utgång eller fas A45 Regleringen har stoppats. Huvudbrytare r12 = av A82 Det uppmätta Pgc-gastrycket är högre än maximigränsen för n69 A83 Larmmeddelande Det uppmätta Pgc-gastrycket är lägre än Pgc min (A65) A84 Det uppmätta mottagartrycket är lägre än "n71" minus "n72" A94 Pgc-larmgräns "A66" har överskridits A95 Prec-larmgräns "A67" har överskridits Knapparna När du vill ändra en inställning ger de två knapparna ett högre eller lägre värde beroende på vilken knapp du trycker på. Men innan du kan ändra värdet måste du komma åt menyn. Det gör du genom att trycka på den översta knappen i några sekunder - då kommer du in i listan med parameterkoder. Hitta den parameterkod som du vill ändra och tryck på båda knapparna samtidigt. När du har ändrat värdet sparar du det nya värdet genom att trycka på båda knapparna samtidigt en gång till. Ger åtkomst till menyn (eller kopplar från ett larm) Ger åtkomst till ändringar Sparar en ändring Exempel på åtgärder Ange menyer 1. Håll inne den översta knappen tills en parameter visas 2. Tryck på någon av knapparna för att hitta den parameter som du vill ändra 3. Håll inne båda knapparna samtidigt tills parametervärdet visas 4. Tryck på någon av knapparna och välj det nya värdet 5. Tryck på båda knapparna igen för att slutföra inställningen Funktion Normaldisplay Visar aktuellt tryck efter gaskylaren Referensen visas en kort stund om båda knapparna trycks ned samtidigt Prec visas en kort stund om den nedre knappen trycks ned. Start/stopp Parameter Min. Max. - bar Fabriksinställning Start/stopp av reglering r12 AV (0) På (1) På (1) Ramp för referens efter värmeåtervinning r Förskjutning av Pgc-minimireferensen (n89) under värmeåtervinning. (Förskjutningsvärdet vid 10 V) Larminställningar r68 0 bar 100 bar 0 Larmgräns för Pgc Min. A65 0 bar 200 bar 40 Tillåten variation i förhållande till Pgc-referensvärdet 0 = ingen larmfunktion (rekommenderas) Tillåten variation i förhållande till Prec-referencevärdet 0 = ingen larmfunktion (rekommenderas) A66 0 bar 50 bar 0 A67 0 bar 50 bar 0 Fördröjning för Pgc-referenslarm A94 A68 5 min. 360 min 15 Fördröjning för Prec-referenslarm A95 A69 5 min. 360 min 15 Regleringsparametrar Typ av manövreringsanordning för mottagarreglering 0=ETS12,5/25 / CCM10/20, 1=ETS50 / CCM30, 2=ETS100 / CCM40, 3=ETS250, 4=ETS400, 5=Användardefinierad (ställ in: n37 och n38) 6=CCMT2/4/8 n P: Förstärkningsfaktor Kp n I: Integrationstid T n05 10 s 600 s 75 Max. öppningsgrad av ventilen n Antal steg från % öppningsgrad (x10) ** n Antal steg per sekund n Max. tillåtet receivertryck, Prec n58 10 bar 200 bar 60 P-band utanför PrecMax för ventilstängning n59 0 bar 60 bar 0 P: Förstärkningsfaktor Kp för mottagare n I: Integrationstid för Tn för mottagare n Gaskylarens max. tryck Här ställer du maximalt tryck tillåtet i gaskylaren. n69 Om trycket når detta värde, är ventilen helt öppen. P-band är under n69, så ventilen är helt öppen om trycket är n69. n Min. tryck i receiver Den här funktionen används enbart om trycktransmittern n Prec är monterad. P-bandet tvingar ventilen att öppna om trycket är för lågt. n Underkylning regleras efter temperaturen Ange önskat värde för underkylning i K n Gaskylarens min. tryck n Minimal tillåten öppningsgrad för ICMTS n % 0 Extra kapacitet när kontakten sluts. (Pgc-referensen ökas med detta värde) Minimalt tillåten Pgc-referens under värmeåtervinning (AI > 2 V). Värdet kan ökas ytterligare med hjälp av r68-funktionen. n88 0 bar 200 bar 0 n89 7 bar 200 bar 7 Krävs reglering av receivertryck: Off=nej, On=ja n90 Off On On Prec. Referens för reglering av receivertryck n91 7 bar 200 bar 10 Reglering av receivertryck. Maximal öppningsgrad för ETS n92 0% 100% 100 *) Den här inställningen är endast möjlig om det finns en datakommunikationsmodul installerad i regulatorn. **) Displayen på regulatorn kan endast visa 3 siffror, men inställningarna har 4 siffror. Endast de 3 viktigaste visas. Det betyder t.ex. att 250 ger en inställning på Handbok RS8FM607 Danfoss EKC 326A

11 Reglering av receivertryck. Minsta öppningsgrad för ETS n93 0% 100% 0 Definiera referenskurvans punkt vid 100 bar. n99 35 C 55 C 39 Diverse Ingångssignal på DI: 0: Ingången används inte 1: Extern huvudbrytare 2: extra kylningskapacitet o Regulatorns adress o03* ON/OFF-brytare(service-pin-meddelande) o04* Ställa in matningsspänningens frekvens o12 50 Hz (0) 60 Hz (1) Tryckgivarområde Pgc - -min. o20-1 bar 5 bar -1 Tryckgivarområde Pgc - -max. o21 6 bar 199 bar 159 Tryckgivarområde Prec - -min. o47-1 bar 5 bar -1 Tryckgivarområde Prec - -max. o48 6 bar 199 bar 59 0 Service Signal på AI-ingången u07 V Avläsa status på DI-ingången u10 av/på Avläsa ETS/CCM-ventilens öppningsgrad u24 % Beräknad referens för reglering (önskat tryck i gaskylaren) U03 bar Utgångssignalen till ICMTS-ventilen är konverterad till öppningsgrad U04 % Temperaturen i gaskylaren. Mätning med hjälp av temperaturgivare Sgc. U05 C Temperaturen i gaskylaren. Mäts med trycktransmittern Pgc. U06 bar Trycket i receiver. Mäts med trycktransmitter Prec, men endast om den är monterad. U07 bar Fabriksinställning Så här gör du för att återställa fabriksinställningsvärdena: - Avbryt matningsspänningen till regulatorn - Håll båda knapparna intryckta samtidigt som du ansluter matningsspänningen igen Anslutningar 0 V = ventilen är stängd 10 V = ventilen är öppen Ventil för högt tryck Vhp Kabelanslutning 084B = svart 15 = brun 16 = blå Se även nästa sida AKS 11: Max. 100 C AKS 21: Max. 180 C Förbikopplingsventil för gas Vgbp Nödvändiga anslutningar Plintar: Matningsspänning 24 V a.c Pt 1000-givare på gaskylarens utflöde (S gc ) 14,15,16 Trycktransmitter av typen AKS 2050, bar Om du vill registrera korrekt tryck måste den monteras så nära gaskylaren som möjligt. 5-6 Spänningsutgång för att reglera ICMTS-ventilen. Viktigt PGC och Sgc måste monteras precis intill gaskylarens utgång för att signalen ska bli korrekt. Tillämpningsberoende anslutningar Plintar: 1-2 DI-ingång för antingen Extern huvudbrytare (se o02 och r12) ELLER Kontaktfunktion för kapacitetsökning (optimerad effektivitetsdrift stoppad). (se o02) Öppen anslutning = optimerad effektivitetsdrift Stängd anslutning = extra kapacitet Larmrelä Det finns anslutning mellan 12 och 13 i larmsituationer 14,16,17 Tillval. En trycktransmitter kan anslutas så att trycket i receivern kan övervakas. Trycktransmittern måste vara av typen AKS 2050, -1 till 59 bar Om mottagartrycket ska regleras ska en CCM /ETS-ventil anslutas Värmeåtervinning. En spänningssignal mellan 2 och 10 V ökar gastrycksreferensen. 3-4 Datakommunikation Monteras endast om en datakommunikationsmodul har installerats. Det är viktigt att installationen av datakommunikationskabeln görs korrekt. Separat litteraturnummer RC8AC. EKC 326A Handbok RS8FM607 Danfoss

12 Anslutning till ETS (CCM) Om avståndet mellan EKC 326A och ETS-ventilen (CCM/CCMT) överskrider 5 m måste ett filter monteras för att erhålla korrekt ventilfunktion. Filtret måste sättas nära EKC 326A. Anslutning L < 5 m 5 m < L < 50 m Mått Beställning AKA 211 Typ Beskrivning Kodnummer Filter 4 x 10 mh 084B2238 Montering av DIN-skena 12 Handbok RS8FM607 Danfoss EKC 326A

13 Data Matningsspänning 24 V AC +/-15 % 50/60 Hz (Matningsspänningen separeras galvaniskt från ingångs- och utgångssignalerna) Strömförbrukning Regulator 8 VA Ingångssignal Larmrelä Aktuator Datakommunikation Omgivning Kapslingsgrad IP 20 Vikt Montering Display Plintar Godkännanden Trycktransmitter Ratiometric, AKS 2050 Trycktransmitter Ratiometric, AKS 2050 Digital ingång från extern kontaktfunktion 0-10 V Spänningssignal Ri = 100 kohm Signalområde = 2-10 V Givaringång 1 pcs. Pt 1000 ohm 250 V a.c. 1 pcs. SPST AC-1: 4 A (resistiv) AC-15: 3 A (induktiv) ICAD är monterad på Spänningssignal ICMTS 0-10 V ETS, CCM eller CCMT 2-8 Stegmotor I-max. =100 ma En datakommunikationsmodul type EKA 174 kan anslutas 0 till +55 C, under drift -40 till +70 C, under transport 20-80% Rh, ingen kondens Ingen stötpåverkan/vibrationer 300 g DIN-skena LED, 3 siffror max. 2,5 mm 2 flertrådig EMC acc. EN och EN (2-6, 8, 11) LVD acc. EN och EN Beställning Typ Funktion Kodnummer EKC 326A Gastryckregulator 084B7252 EKA 174 Datakommunikationmodul (tillbehör), (Lon-RS 485 modul) med galvanisk separering 084B7124 Temperaturgivare Pt 1000 ohm:... Se även katalogen RK0YG Trycktransmitter typ AKS Se även datablad RD5GJ EKC 326A Handbok RS8FM607 Danfoss

14 Bilaga Riktlinjer för inställning av automatisk säkerhetsstyning Följande förhållande mellan tryck och temperatur kan användas för att ställa in den automatiska säkerhetsstyrningen. Säkerhetsfunktioner Det finns två säkerhetsfunktioner för receivern. De är endast tillgängliga för gaskyld reglering. Ett P-band måste anges för reglering av funktionen, men båda ändpunkterna är förinställda på noll vilket innebär att funktionen är inaktiv. Övre gräns för receivertryck Anger högsta tillåtna tryck i receivern. Om reglerenheten registrerar receivertryck över det inställda värdet stängs ICMTS-ventilen. Öppningsgraden är linjär genom P-bandet så att ICMTS-ventilen stängs med högsta tillåtna mottagartryck plus inställt p-band. Om ventilens öppningsgrad är ett begränsat värde och om ventilen inte kan stängas helt, är den inställda öppningsgraden högsta tillåtna receivertryck plus P-band. Det innebär att gas fortfarande kan skickas genom ventilen. Min.gräns receivertryck Ett minsta receivertryck kan anges. Om regulatorn registrerar receivertryck under det inställda värdet öppnas ICMTS-ventilen. Öppningsgraden är linjär genom P-bandet, och den maximala tilllåtna öppningsgraden ges av minsta receivertryck plus P-band. Om ventilens öppningsgrad är begränsad och om ventilen inte kan öppnas helt, ges öppningsgraden av minsta receivertryck minus P-band. Begränsningar av receivertrycket Obs! PI-regleringen av receivertrycket måste ha tillräckligt utrymme för att arbeta utan begränsningar. Detta betyder att det måste finnas tillräckligt mycket utrymme för PI-regleringen att röra sig kring referenstrycket, dvs. minst 2-3 bar både under och över referensvärdet. Värdet är i högsta grad beroende av finjusteringen av PI-regleringen och systemets dynamiska egenskaper. Ett exempel är en installation med 40 bars tryck där receiverns referenstryck är 35 bar. Här kan systemet störa normal regleringsfunktion eftersom den övre gränsen för trycket är absolut. 14 Handbok RS8FM607 Danfoss EKC 326A

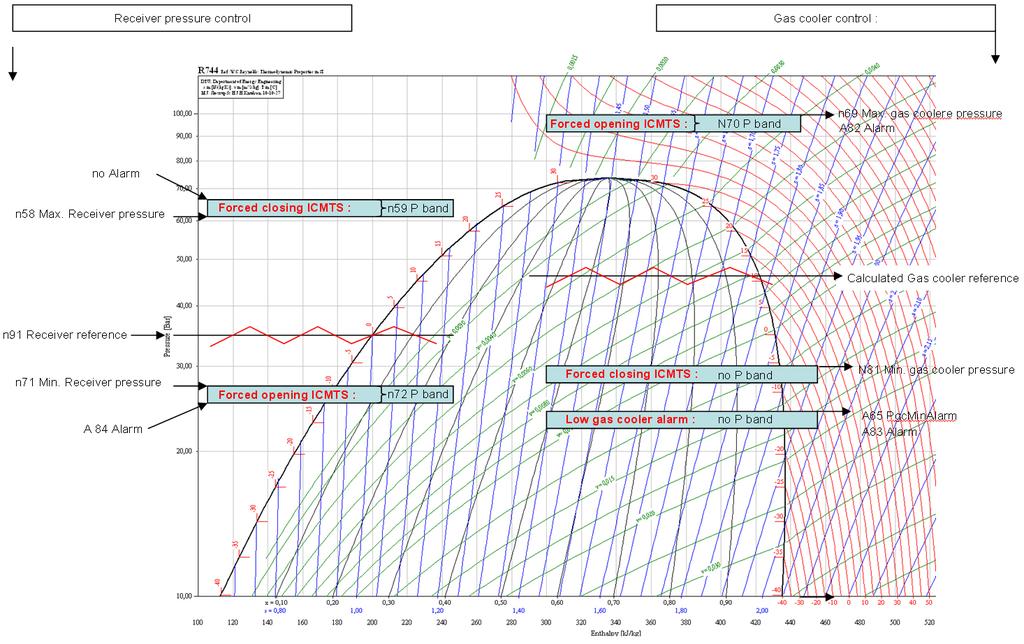

15 Regleringsfunktioner EKC 326A Handbok RS8FM607 Danfoss

16 Ventilfunktion i larmsituationer Fel Larmmeddelande ICMTS-åtgärd (Vhp) ETS-åtgärd (Vgbp) EKC supply interrupted (EKC-matning avbruten) EKC Standby Main Switch OFF (EKC vänteläge huvudbrytare AV) Sgc interrupted (Sgc avbruten) Sgc shortcircuited (Sgc kortsluten) Pgc transmitter error (Pgc-givarfel) Prec transmitter error (Fel på Prec-givare) StepMotor error (Stegmotorfel) Pgc Max limit exceeded (Pgc-maxgränsen har överskridits) Pgc Min limit exceeded (Pgc-minimigränsen har underskridits) Prec Min limit exceeded (Prec-minimigränsen har underskridits) PgcRef Alarm (PgcRef-larm) PrecRef Alarm (PrecRef-larm) EKC HW error (EKC-maskinvarufel) none (ingen) A45 Standby mode (A45 vänteläge) EKC AO kvarstår på 0 V ICMT stänger om ICMTS har reservkraft från batteri ICMTS stänger Ingen ändring av öppningsgrad ETS stänger till inställningen "Vgbp OD Min" E15 Sgc o.c. ICMTS reglerar med Nödkylning. Ingen förändring ETS-styrningen försöker upprätthålla Prec E16 Sgc s.c. ICMTS reglerar med Nödkylning. Ingen förändring ETS-styrningen försöker upprätthålla Prec E20 Pgc input err (E20 Pgc-indatafel) E39 Prec input err (E39 Prec-indatafel) A43 Step motor err (A43 stegmotorfel) A82 PgcMax alarm A83 PgcMin alarm A84 PrecMin alarm A94 PgcRef alarm A95 PrecRef alarm E1 Controller fault (E1 fel på styrningsenhet) ICMTS reglerar med Nödkylning. Ingen förändring ICMTS-styrningen fortsätter Ingen förändring ICMTS-styrningen fortsätter Ingen förändring ICMTS-styrningen försöker sänka Pgc Ingen förändring ICMTS-styrningen försöker höja Pgc Ingen förändring ICMTS-styrningen försöker upprätthålla Pgc Ingen förändring ICMTS-styrningen försöker upprätthålla Pgc Ingen förändring ICMTS-styrningen försöker upprätthålla Pgc Ingen förändring ICMTS-styrningen fortsätter Ingen förändring ETS-styrningen försöker upprätthålla Prec ETS-reglering med Nödkylning ETS stänger till inställningen "Vgbp OD Min" Ingen förändring ETS-styrningen försöker upprätthålla Prec Ingen förändring ETS-styrningen försöker upprätthålla Prec Ingen förändring ETS-styrningen försöker höja Prec Ingen förändring ETS-styrningen försöker höja Prec Ingen förändring ETS-styrningen försöker höja Prec Ingen förändring ETS-styrningen fortsätter Nödkylning Ventilens genomsnittliga öppningsgrad för de senaste sex timmarna sparas regelbundet. Öppningsgraden används om det uppstår ett behov av nödkylning. Litteraturlista Instruktioner RI8NG (utdrag från den här handboken). Här kan du se hur regulatorer monteras och programmeras. Installationsguide för utökad drift RC8AC Här kan du se hur en datakommunikationsanslutning till ADAP-KOOL kylstyrningssystem kan etableras. Att tänka på vid installation Oavsiktlig skada, undermålig installation eller betingelser i omgivningen kan orsaka funktionssvikt på regulatorn och slutligen leda till driftsfel på kylanläggningen. I våra produkter har alla möjliga säkerhetsfunktioner byggts in i förebyggande syfte. Men till exempel en felaktig installation kan orsaka problem. Elektronisk styrning ersätter inte vanlig god ingenjörspraxis. Danfoss åtar sig inget ansvar för varor eller anläggningskomponenter som skadas till följd av ovan nämnda fel. Det är installatörens ansvar att kontrollera att installationen är korrekt gjord och att montera nödvändiga säkerhetsanordningar. Danfoss åtar sig inget ansvar för möjliga fel i kataloger, broschyrer och annat tryckt material. Danfoss förbehåller sig rätten att ändra sina produkter utan tidigare meddelande. Det gäller också för produkter som redan har beställts under förutsättning att sådana ändringar kan göras utan att ytterligare ändringar i de överenskomna specifikationerna måste göras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss och Danfoss-logotypen är varumärken som tillhör Danfoss A/S. Med ensamrätt. ADAP-KOOL 16 Handbok RS8FM607 Danfoss EKC 326A
