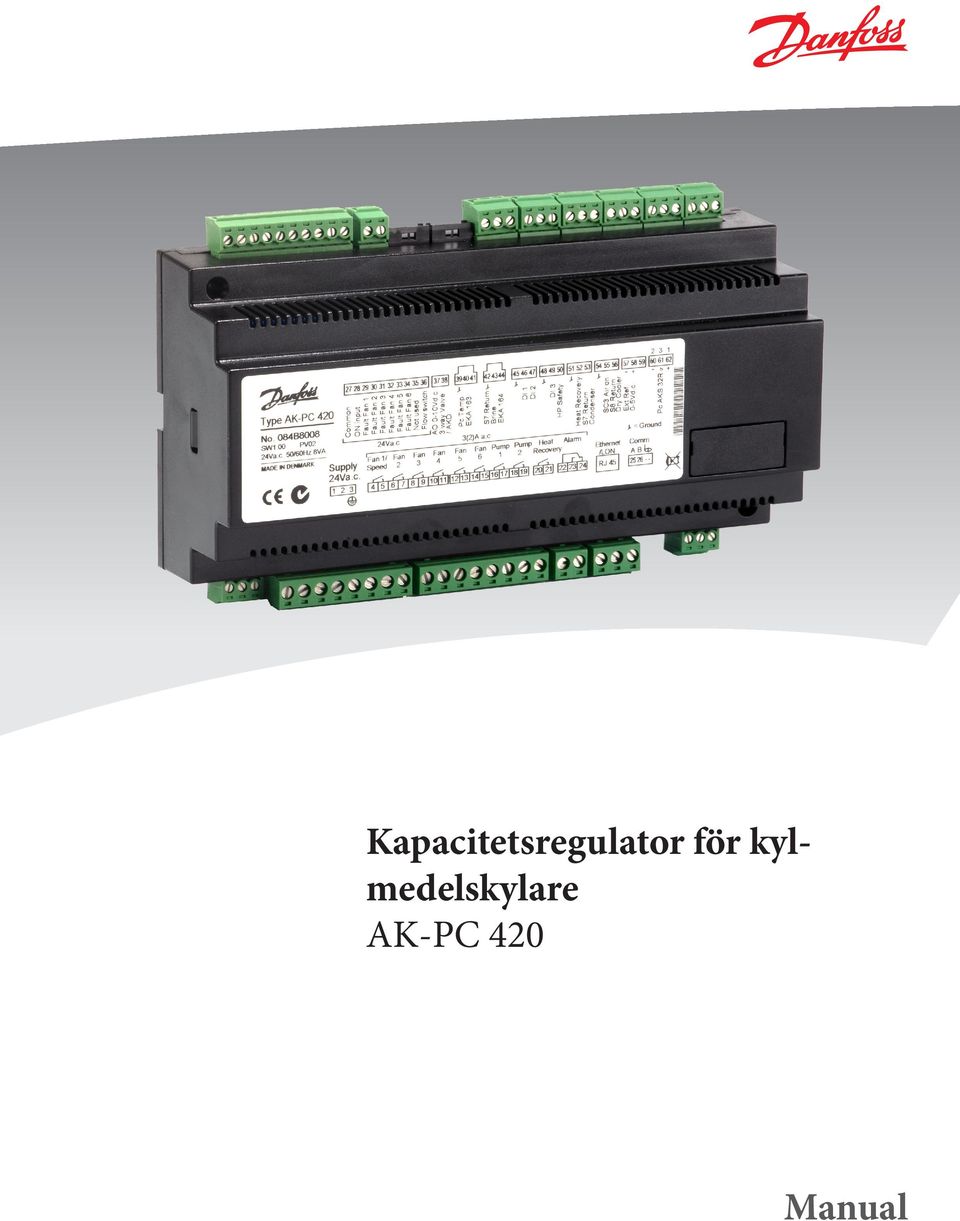

1 Kapacitetsregulator för kylmedelskylare AK-PC 420 Manual

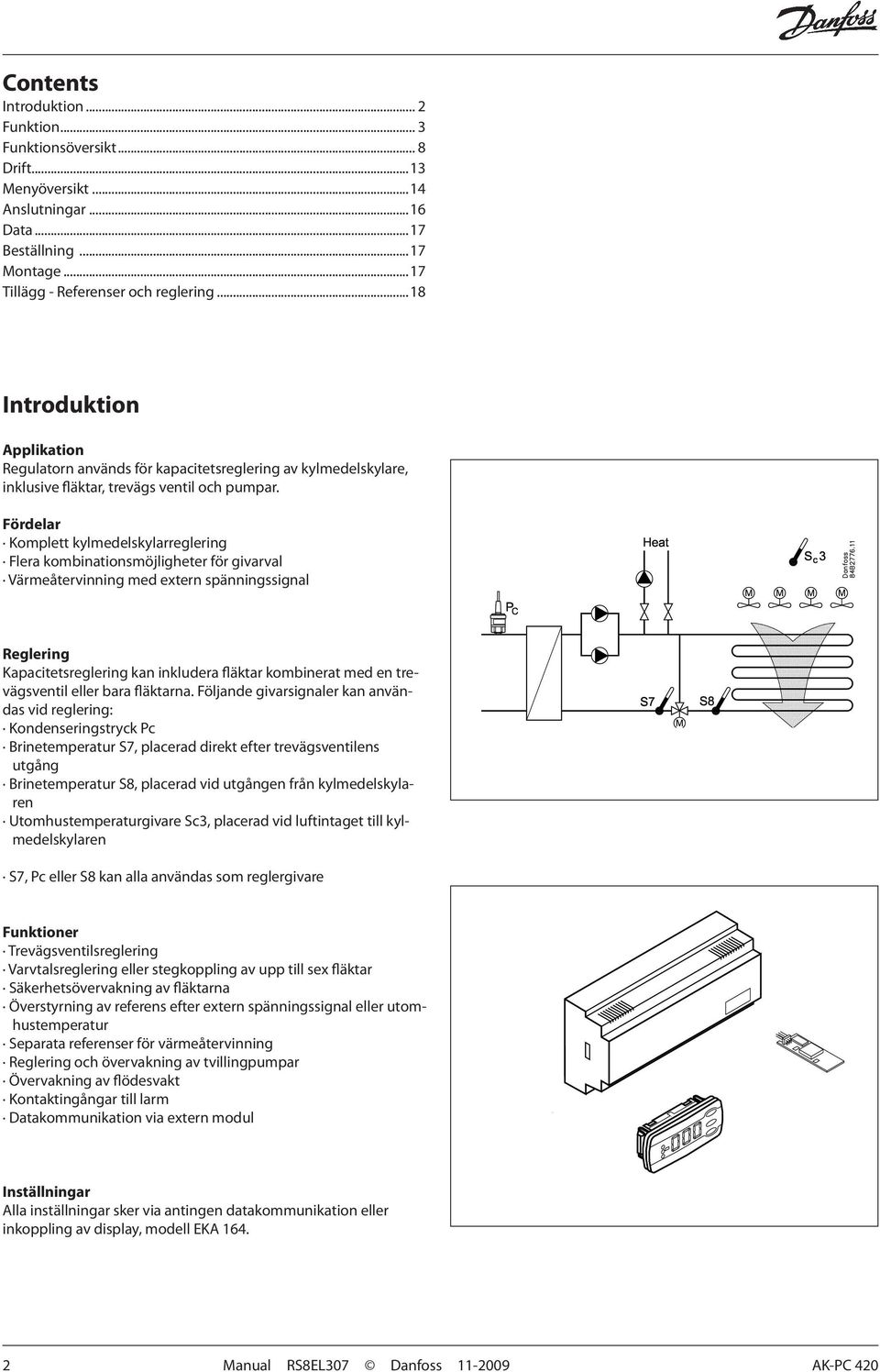

2 Contents Introduktion... 2 Funktion... 3 Funktionsöversikt... 8 Drift...13 Menyöversikt...14 Anslutningar...16 Data...17 Beställning...17 Montage...17 Tillägg - Referenser och reglering...18 Introduktion Applikation Regulatorn används för kapacitetsreglering av kylmedelskylare, inklusive fläktar, trevägs ventil och pumpar. Fördelar Komplett kylmedelskylarreglering Flera kombinationsmöjligheter för givarval Värmeåtervinning med extern spänningssignal Reglering Kapacitetsreglering kan inkludera fläktar kombinerat med en trevägsventil eller bara fläktarna. Följande givarsignaler kan användas vid reglering: Kondenseringstryck Pc Brinetemperatur S7, placerad direkt efter trevägsventilens utgång Brinetemperatur S8, placerad vid utgången från kylmedelskylaren Utomhustemperaturgivare Sc3, placerad vid luftintaget till kylmedelskylaren S7, Pc eller S8 kan alla användas som reglergivare Funktioner Trevägsventilsreglering Varvtalsreglering eller stegkoppling av upp till sex fläktar Säkerhetsövervakning av fläktarna Överstyrning av referens efter extern spänningssignal eller utomhustemperatur Separata referenser för värmeåtervinning Reglering och övervakning av tvillingpumpar Övervakning av flödesvakt Kontaktingångar till larm Datakommunikation via extern modul Inställningar Alla inställningar sker via antingen datakommunikation eller inkoppling av display, modell EKA Manual RS8EL307 Danfoss AK-PC 420

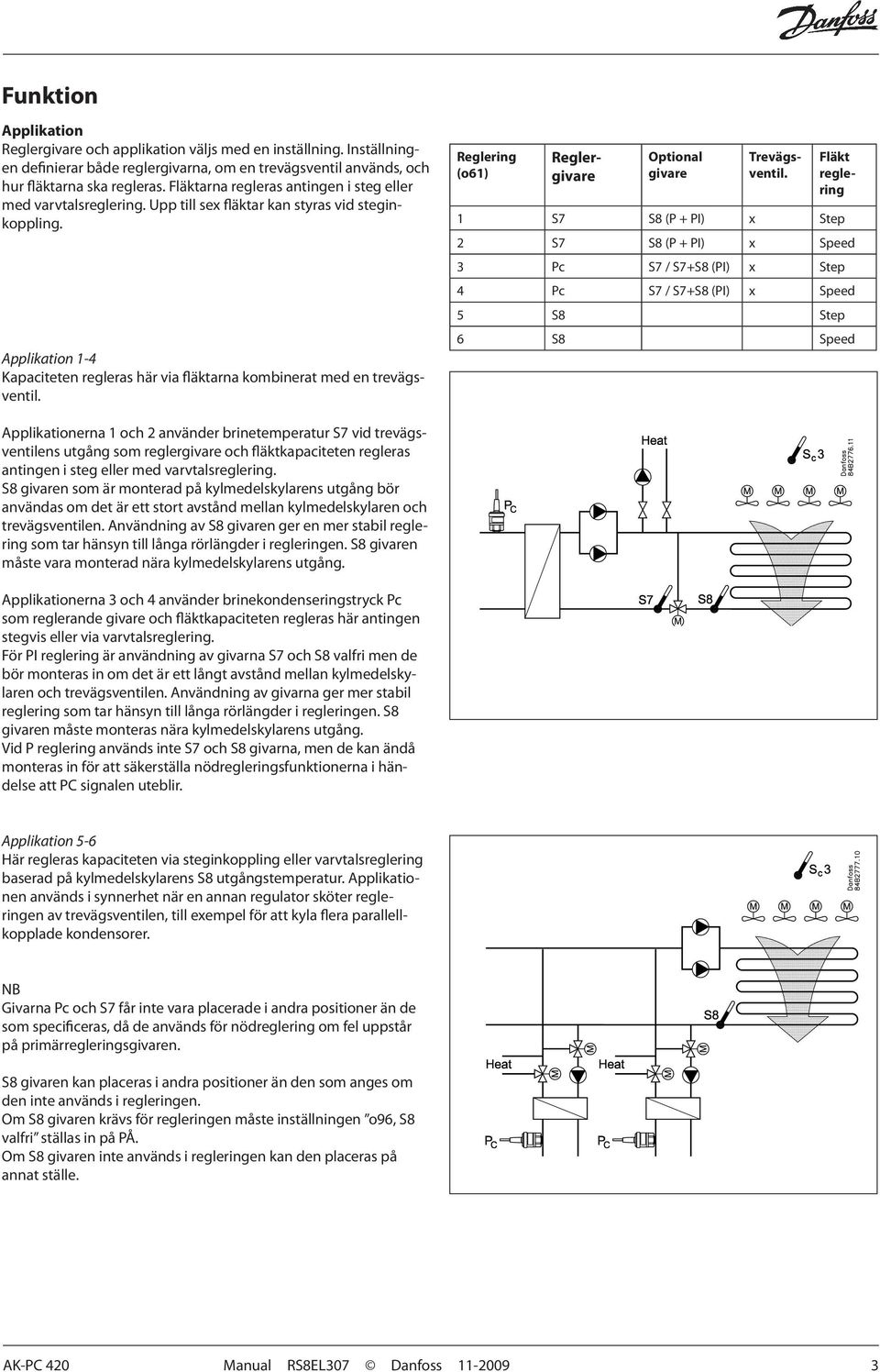

3 Funktion Applikation 1-4 Kapaciteten regleras här via fläktarna kombinerat med en trevägsventil. Reglering (o61) Optional givare Applikation Reglergivare och applikation väljs med en inställning. Inställningen definierar både reglergivarna, om en trevägsventil används, och hur fläktarna ska regleras. Fläktarna regleras antingen i steg eller med varvtalsreglering. Upp till sex fläktar kan styras vid steginkoppling. Reglergivare Trevägsventil. Fläkt reglering 1 S7 S8 (P + PI) x Step 2 S7 S8 (P + PI) x Speed 3 Pc S7 / S7+S8 (PI) x Step 4 Pc S7 / S7+S8 (PI) x Speed 5 S8 Step 6 S8 Speed Applikationerna 1 och 2 använder brinetemperatur S7 vid trevägsventilens utgång som reglergivare och fläktkapaciteten regleras antingen i steg eller med varvtalsreglering. S8 givaren som är monterad på kylmedelskylarens utgång bör användas om det är ett stort avstånd mellan kylmedelskylaren och trevägsventilen. Användning av S8 givaren ger en mer stabil reglering som tar hänsyn till långa rörlängder i regleringen. S8 givaren måste vara monterad nära kylmedelskylarens utgång. Applikationerna 3 och 4 använder brinekondenseringstryck Pc som reglerande givare och fläktkapaciteten regleras här antingen stegvis eller via varvtalsreglering. För PI reglering är användning av givarna S7 och S8 valfri men de bör monteras in om det är ett långt avstånd mellan kylmedelskylaren och trevägsventilen. Användning av givarna ger mer stabil reglering som tar hänsyn till långa rörlängder i regleringen. S8 givaren måste monteras nära kylmedelskylarens utgång. Vid P reglering används inte S7 och S8 givarna, men de kan ändå monteras in för att säkerställa nödregleringsfunktionerna i händelse att PC signalen uteblir. Applikation 5-6 Här regleras kapaciteten via steginkoppling eller varvtalsreglering baserad på kylmedelskylarens S8 utgångstemperatur. Applikationen används i synnerhet när en annan regulator sköter regleringen av trevägsventilen, till exempel för att kyla flera parallellkopplade kondensorer. NB Givarna Pc och S7 får inte vara placerade i andra positioner än de som specificeras, då de används för nödreglering om fel uppstår på primärregleringsgivaren. S8 givaren kan placeras i andra positioner än den som anges om den inte används i regleringen. Om S8 givaren krävs för regleringen måste inställningen o96, S8 valfri ställas in på PÅ. Om S8 givaren inte används i regleringen kan den placeras på annat ställe. AK-PC 420 Manual RS8EL307 Danfoss

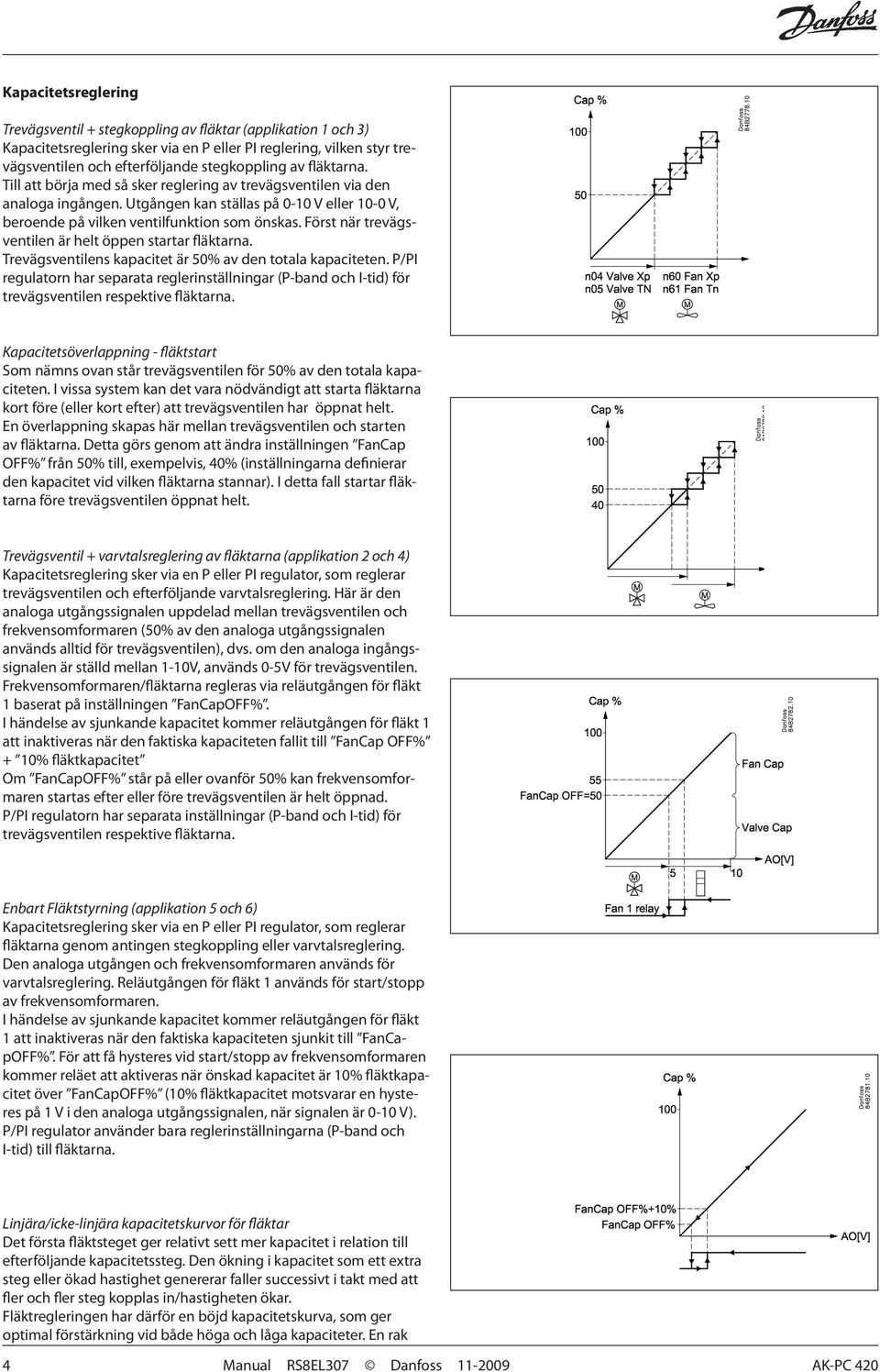

4 Kapacitetsreglering Trevägsventil + stegkoppling av fläktar (applikation 1 och 3) Kapacitetsreglering sker via en P eller PI reglering, vilken styr trevägsventilen och efterföljande stegkoppling av fläktarna. Till att börja med så sker reglering av trevägsventilen via den analoga ingången. Utgången kan ställas på 0-10 V eller 10-0 V, beroende på vilken ventilfunktion som önskas. Först när trevägsventilen är helt öppen startar fläktarna. Trevägsventilens kapacitet är 50% av den totala kapaciteten. P/PI regulatorn har separata reglerinställningar (P-band och I-tid) för trevägsventilen respektive fläktarna. Kapacitetsöverlappning - fläktstart Som nämns ovan står trevägsventilen för 50% av den totala kapaciteten. I vissa system kan det vara nödvändigt att starta fläktarna kort före (eller kort efter) att trevägsventilen har öppnat helt. En överlappning skapas här mellan trevägsventilen och starten av fläktarna. Detta görs genom att ändra inställningen FanCap OFF% från 50% till, exempelvis, 40% (inställningarna definierar den kapacitet vid vilken fläktarna stannar). I detta fall startar fläktarna före trevägsventilen öppnat helt. Trevägsventil + varvtalsreglering av fläktarna (applikation 2 och 4) Kapacitetsreglering sker via en P eller PI regulator, som reglerar trevägsventilen och efterföljande varvtalsreglering. Här är den analoga utgångssignalen uppdelad mellan trevägsventilen och frekvensomformaren (50% av den analoga utgångssignalen används alltid för trevägsventilen), dvs. om den analoga ingångssignalen är ställd mellan 1-10V, används 0-5V för trevägsventilen. Frekvensomformaren/fläktarna regleras via reläutgången för fläkt 1 baserat på inställningen FanCapOFF%. I händelse av sjunkande kapacitet kommer reläutgången för fläkt 1 att inaktiveras när den faktiska kapaciteten fallit till FanCap OFF% + 10% fläktkapacitet Om FanCapOFF% står på eller ovanför 50% kan frekvensomformaren startas efter eller före trevägsventilen är helt öppnad. P/PI regulatorn har separata inställningar (P-band och I-tid) för trevägsventilen respektive fläktarna. Enbart Fläktstyrning (applikation 5 och 6) Kapacitetsreglering sker via en P eller PI regulator, som reglerar fläktarna genom antingen stegkoppling eller varvtalsreglering. Den analoga utgången och frekvensomformaren används för varvtalsreglering. Reläutgången för fläkt 1 används för start/stopp av frekvensomformaren. I händelse av sjunkande kapacitet kommer reläutgången för fläkt 1 att inaktiveras när den faktiska kapaciteten sjunkit till FanCapOFF%. För att få hysteres vid start/stopp av frekvensomformaren kommer reläet att aktiveras när önskad kapacitet är 10% fläktkapacitet över FanCapOFF% (10% fläktkapacitet motsvarar en hysteres på 1 V i den analoga utgångssignalen, när signalen är 0-10 V). P/PI regulator använder bara reglerinställningarna (P-band och I-tid) till fläktarna. Linjära/icke-linjära kapacitetskurvor för fläktar Det första fläktsteget ger relativt sett mer kapacitet i relation till efterföljande kapacitetssteg. Den ökning i kapacitet som ett extra steg eller ökad hastighet genererar faller successivt i takt med att fler och fler steg kopplas in/hastigheten ökar. Fläktregleringen har därför en böjd kapacitetskurva, som ger optimal förstärkning vid både höga och låga kapaciteter. En rak 4 Manual RS8EL307 Danfoss AK-PC 420

5 kurva krävs dock för kapacitetsreglering i vissa system, t.ex. om den analoga signalen används för mer än bara fläktreglering. I det fallet kan kapacitetskurvan ställas in på linjär. (Kapacitetskurvan för trevägsventilen kommer alltid att vara rak.) Stegkoppling av fläktar Fläktarna kan antingen kopplas i den sekvens som definierats för dem (sekventiellt) eller så kan de kopplas i rotation (sekventiellt med alternerande start). I sekventiell drift aktiveras alla fläktarna åtminstone en gång var 24 timme, så ingen fläkt kommer att fastna pga. för lång inaktivitet. I rotation turas de olika fläktarna om att gå först. Övervakningsfläktar Regulatorn måste motta en statussignal för varje definierad kondensors säkerhetskrets. Signalen tas direkt från säkerhetskretsen och kopplas till en DI ingång. Om säkerhetskretsen är trasig kommer regulatorn att förlora signalen och ett larm utlöses. Den tillhörande reläutgången kommer inte att kopplas ur. Anledningen är att fläktarna ofta kopplas parvis, fast med en enskild säkerhetskrets. Om ett fel uppstår i en fläkt kommer de andra fortsätta att vara i drift. Om ingen övervakning önskas måste ingången vara permanent kopplad till 24 V. Referens Reglerreferens Reglerreferensen kan definieras på något av följande sätt: Fast inställning Börvärdet för reglergivaren ställs in i ºC. Om förskjutning krävs kan referensen förskjutas med en 0-10 V signal. Man kan vid inställning definiera hur stor förskjutningen ska vara vid signalens max- och minvärde. Flytande referens efter utomhustemperatur Denna funktion tillåter referensen att variera i enlighet med utomhustemperaturen inom definierade gränser.. Utomhustemperaturen mäts med Sc3 givaren, och referensen ligger alltid ett fast värde (min. tm) över den avlästa utomhustemperaturen. Värmeåtervinning När värmeåtervinning aktiveras via den digitala ingången kommer referensen att skifta till ett annat börvärde Heat SP. Detta kan emellertid också överstyras via den externa 0-10 V signalen. Samtidigt aktiveras också reläet för värmeåtervinning, vilket därefter sänder en signal till antingen en pump eller en ventil. Om värmeåtervinning pågår och temperaturen vid reglergivaren är lägre än referensens inställda minimivärde kommer följande att ske (se även efterföljande sektion om begränsning av referensen): AK-PC 420 Manual RS8EL307 Danfoss

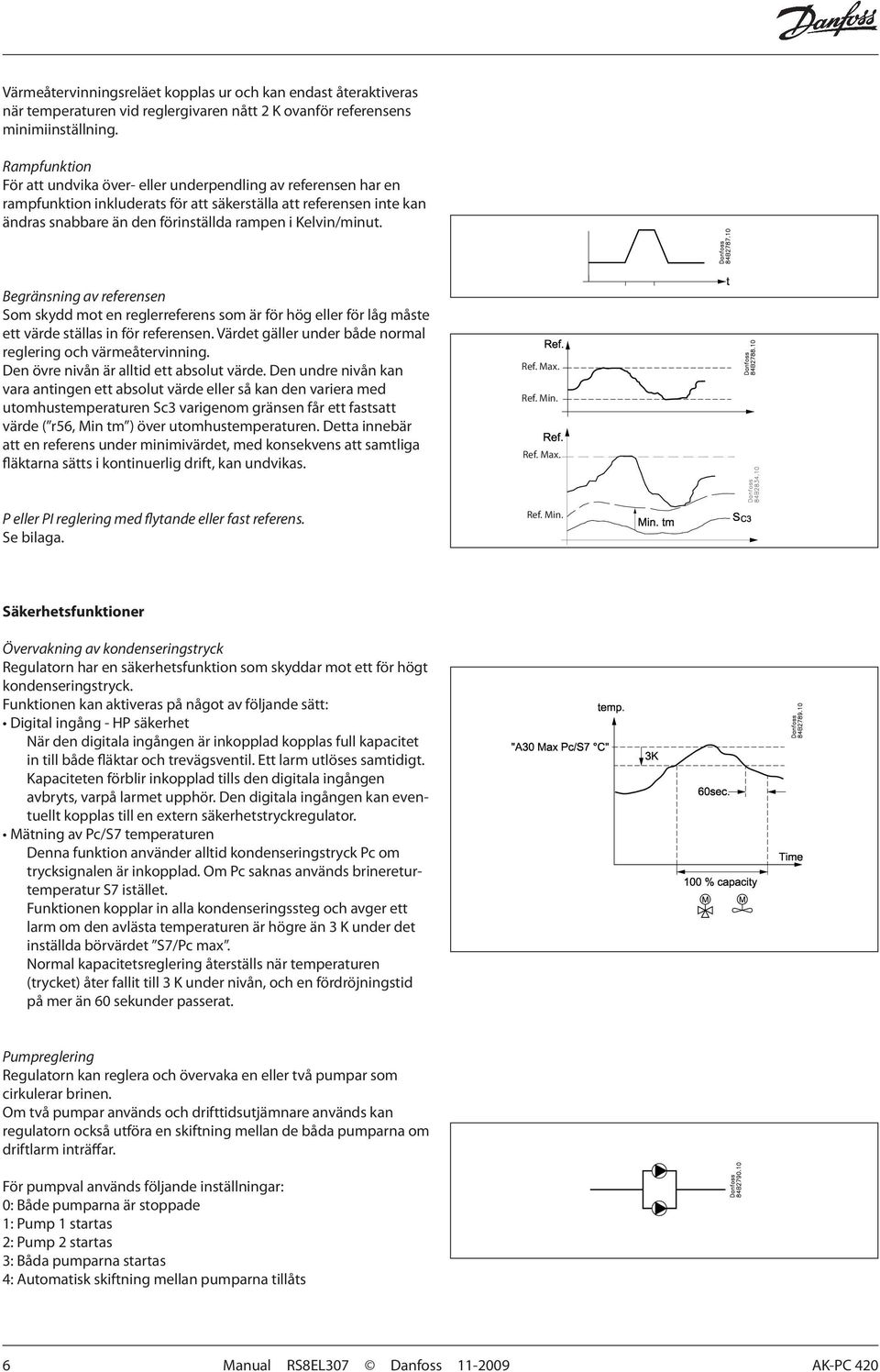

6 Värmeåtervinningsreläet kopplas ur och kan endast återaktiveras när temperaturen vid reglergivaren nått 2 K ovanför referensens minimiinställning. Rampfunktion För att undvika över- eller underpendling av referensen har en rampfunktion inkluderats för att säkerställa att referensen inte kan ändras snabbare än den förinställda rampen i Kelvin/minut. Begränsning av referensen Som skydd mot en reglerreferens som är för hög eller för låg måste ett värde ställas in för referensen. Värdet gäller under både normal reglering och värmeåtervinning. Den övre nivån är alltid ett absolut värde. Den undre nivån kan vara antingen ett absolut värde eller så kan den variera med utomhustemperaturen Sc3 varigenom gränsen får ett fastsatt värde ( r56, Min tm ) över utomhustemperaturen. Detta innebär att en referens under minimivärdet, med konsekvens att samtliga fläktarna sätts i kontinuerlig drift, kan undvikas. Ref. Max. Ref. Min. Ref. Max. P eller PI reglering med flytande eller fast referens. Se bilaga. Ref. Min. Säkerhetsfunktioner Övervakning av kondenseringstryck Regulatorn har en säkerhetsfunktion som skyddar mot ett för högt kondenseringstryck. Funktionen kan aktiveras på något av följande sätt: Digital ingång - HP säkerhet När den digitala ingången är inkopplad kopplas full kapacitet in till både fläktar och trevägsventil. Ett larm utlöses samtidigt. Kapaciteten förblir inkopplad tills den digitala ingången avbryts, varpå larmet upphör. Den digitala ingången kan eventuellt kopplas till en extern säkerhetstryckregulator. Mätning av Pc/S7 temperaturen Denna funktion använder alltid kondenseringstryck Pc om trycksignalen är inkopplad. Om Pc saknas används brinereturtemperatur S7 istället. Funktionen kopplar in alla kondenseringssteg och avger ett larm om den avlästa temperaturen är högre än 3 K under det inställda börvärdet S7/Pc max. Normal kapacitetsreglering återställs när temperaturen (trycket) åter fallit till 3 K under nivån, och en fördröjningstid på mer än 60 sekunder passerat. Pumpreglering Regulatorn kan reglera och övervaka en eller två pumpar som cirkulerar brinen. Om två pumpar används och drifttidsutjämnare används kan regulatorn också utföra en skiftning mellan de båda pumparna om driftlarm inträffar. För pumpval används följande inställningar: 0: Både pumparna är stoppade 1: Pump 1 startas 2: Pump 2 startas 3: Båda pumparna startas 4: Automatisk skiftning mellan pumparna tillåts 6 Manual RS8EL307 Danfoss AK-PC 420

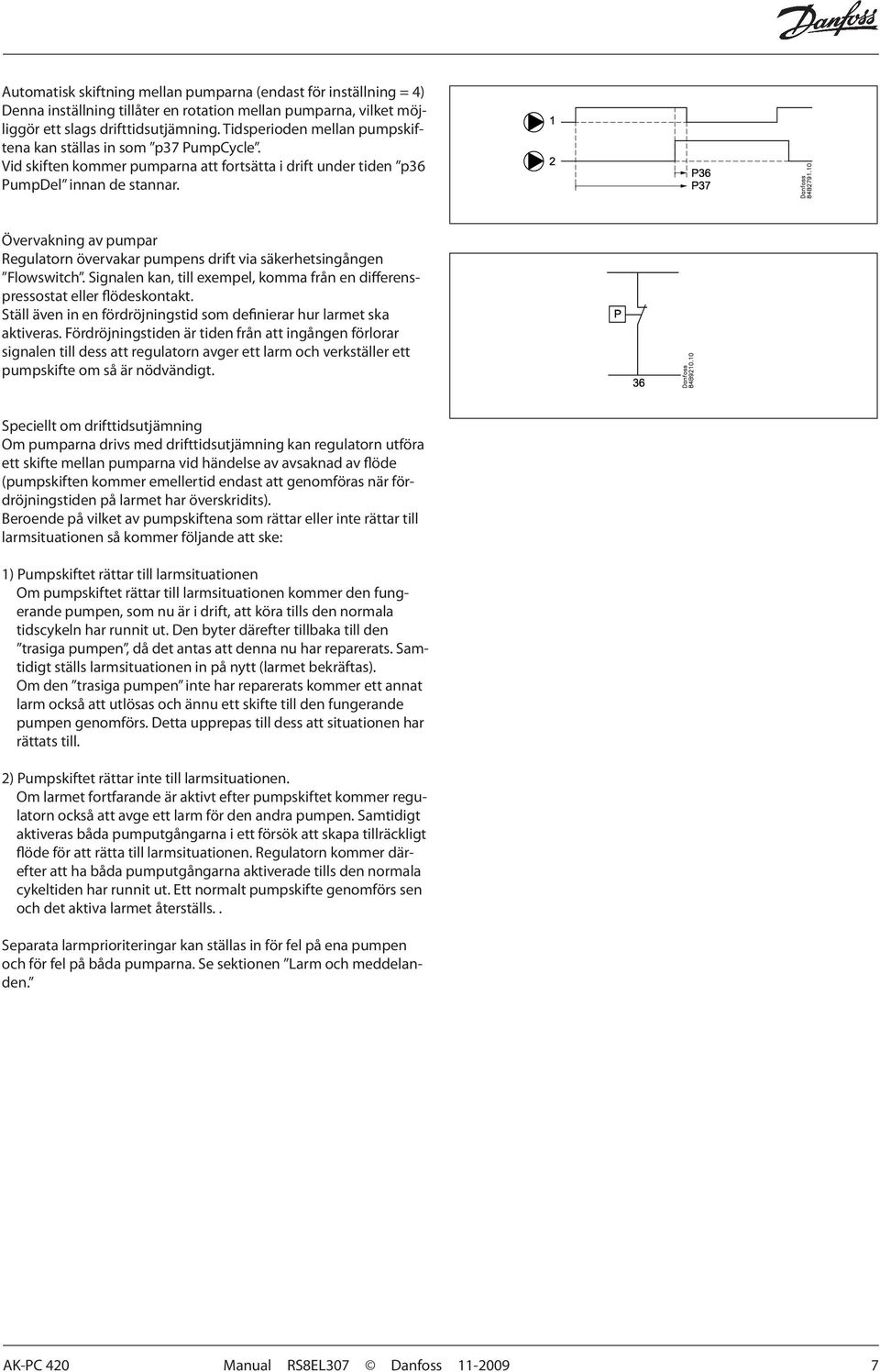

7 Automatisk skiftning mellan pumparna (endast för inställning = 4) Denna inställning tillåter en rotation mellan pumparna, vilket möjliggör ett slags drifttidsutjämning. Tidsperioden mellan pumpskiftena kan ställas in som p37 PumpCycle. Vid skiften kommer pumparna att fortsätta i drift under tiden p36 PumpDel innan de stannar. Övervakning av pumpar Regulatorn övervakar pumpens drift via säkerhetsingången Flowswitch. Signalen kan, till exempel, komma från en differenspressostat eller flödeskontakt. Ställ även in en fördröjningstid som definierar hur larmet ska aktiveras. Fördröjningstiden är tiden från att ingången förlorar signalen till dess att regulatorn avger ett larm och verkställer ett pumpskifte om så är nödvändigt. Speciellt om drifttidsutjämning Om pumparna drivs med drifttidsutjämning kan regulatorn utföra ett skifte mellan pumparna vid händelse av avsaknad av flöde (pumpskiften kommer emellertid endast att genomföras när fördröjningstiden på larmet har överskridits). Beroende på vilket av pumpskiftena som rättar eller inte rättar till larmsituationen så kommer följande att ske: 1) Pumpskiftet rättar till larmsituationen Om pumpskiftet rättar till larmsituationen kommer den fungerande pumpen, som nu är i drift, att köra tills den normala tidscykeln har runnit ut. Den byter därefter tillbaka till den trasiga pumpen, då det antas att denna nu har reparerats. Samtidigt ställs larmsituationen in på nytt (larmet bekräftas). Om den trasiga pumpen inte har reparerats kommer ett annat larm också att utlösas och ännu ett skifte till den fungerande pumpen genomförs. Detta upprepas till dess att situationen har rättats till. 2) Pumpskiftet rättar inte till larmsituationen. Om larmet fortfarande är aktivt efter pumpskiftet kommer regulatorn också att avge ett larm för den andra pumpen. Samtidigt aktiveras båda pumputgångarna i ett försök att skapa tillräckligt flöde för att rätta till larmsituationen. Regulatorn kommer därefter att ha båda pumputgångarna aktiverade tills den normala cykeltiden har runnit ut. Ett normalt pumpskifte genomförs sen och det aktiva larmet återställs.. Separata larmprioriteringar kan ställas in för fel på ena pumpen och för fel på båda pumparna. Se sektionen Larm och meddelanden. AK-PC 420 Manual RS8EL307 Danfoss

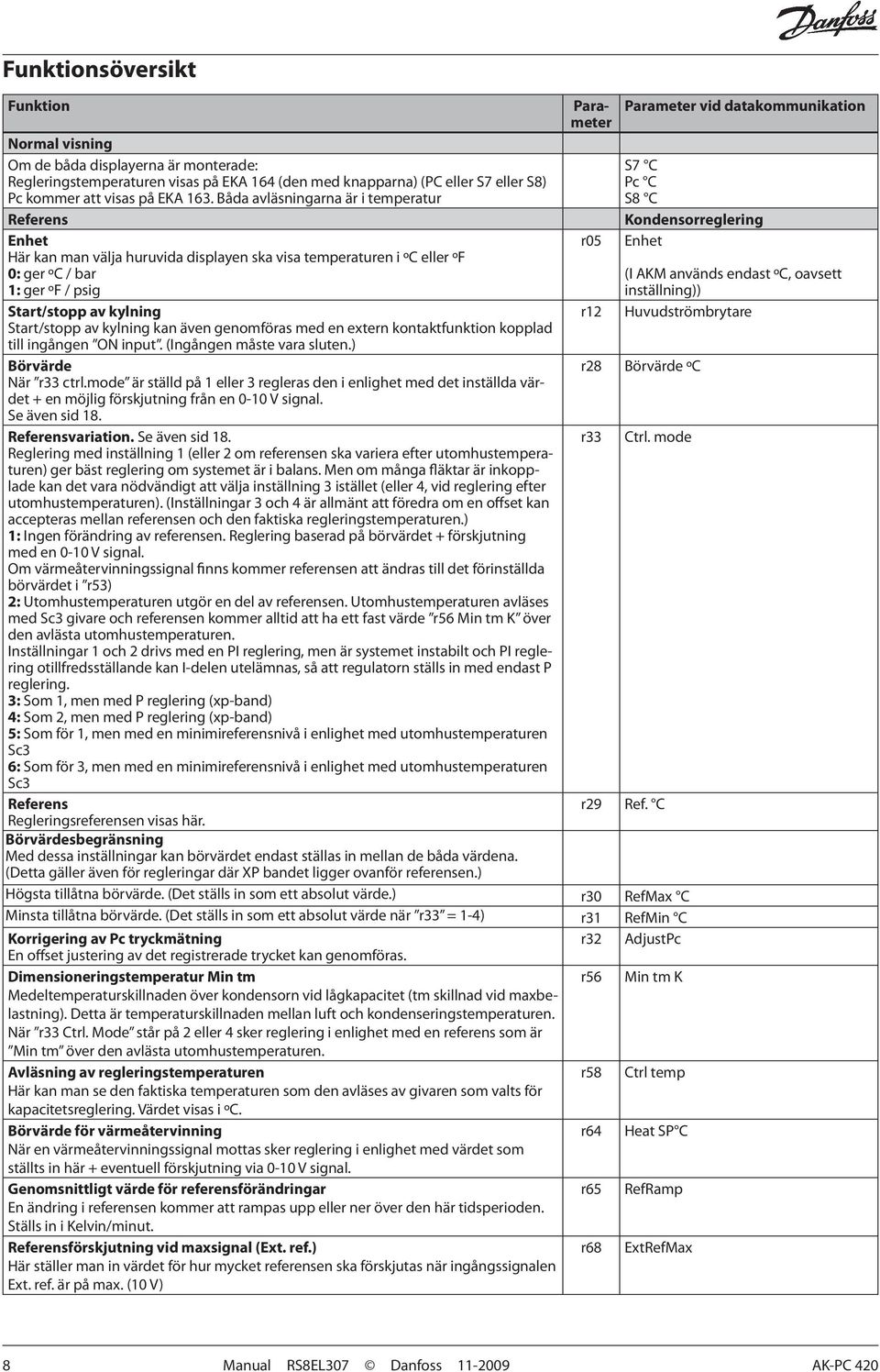

8 Funktionsöversikt Funktion Normal visning Om de båda displayerna är monterade: Regleringstemperaturen visas på EKA 164 (den med knapparna) (PC eller S7 eller S8) Pc kommer att visas på EKA 163. Båda avläsningarna är i temperatur Referens Enhet Här kan man välja huruvida displayen ska visa temperaturen i ºC eller ºF 0: ger ºC / bar 1: ger ºF / psig Start/stopp av kylning Start/stopp av kylning kan även genomföras med en extern kontaktfunktion kopplad till ingången ON input. (Ingången måste vara sluten.) Börvärde När r33 ctrl.mode är ställd på 1 eller 3 regleras den i enlighet med det inställda värdet + en möjlig förskjutning från en 0-10 V signal. Se även sid 18. Referensvariation. Se även sid 18. Reglering med inställning 1 (eller 2 om referensen ska variera efter utomhustemperaturen) ger bäst reglering om systemet är i balans. Men om många fläktar är inkopplade kan det vara nödvändigt att välja inställning 3 istället (eller 4, vid reglering efter utomhustemperaturen). (Inställningar 3 och 4 är allmänt att föredra om en offset kan accepteras mellan referensen och den faktiska regleringstemperaturen.) 1: Ingen förändring av referensen. Reglering baserad på börvärdet + förskjutning med en 0-10 V signal. Om värmeåtervinningssignal finns kommer referensen att ändras till det förinställda börvärdet i r53) 2: Utomhustemperaturen utgör en del av referensen. Utomhustemperaturen avläses med Sc3 givare och referensen kommer alltid att ha ett fast värde r56 Min tm K över den avlästa utomhustemperaturen. Inställningar 1 och 2 drivs med en PI reglering, men är systemet instabilt och PI reglering otillfredsställande kan I-delen utelämnas, så att regulatorn ställs in med endast P reglering. 3: Som 1, men med P reglering (xp-band) 4: Som 2, men med P reglering (xp-band) 5: Som för 1, men med en minimireferensnivå i enlighet med utomhustemperaturen Sc3 6: Som för 3, men med en minimireferensnivå i enlighet med utomhustemperaturen Sc3 Referens Parameter r05 r12 Parameter vid datakommunikation S7 C Pc C S8 C Kondensorreglering Enhet (I AKM används endast ºC, oavsett inställning)) Huvudströmbrytare r28 Börvärde ºC r33 Ctrl. mode r29 Ref. C Regleringsreferensen visas här. Börvärdesbegränsning Med dessa inställningar kan börvärdet endast ställas in mellan de båda värdena. (Detta gäller även för regleringar där XP bandet ligger ovanför referensen.) Högsta tillåtna börvärde. (Det ställs in som ett absolut värde.) r30 RefMax C Minsta tillåtna börvärde. (Det ställs in som ett absolut värde när r33 = 1-4) r31 RefMin C Korrigering av Pc tryckmätning r32 AdjustPc En offset justering av det registrerade trycket kan genomföras. Dimensioneringstemperatur Min tm Medeltemperaturskillnaden över kondensorn vid lågkapacitet (tm skillnad vid maxbelastning). Detta är temperaturskillnaden mellan luft och kondenseringstemperaturen. När r33 Ctrl. Mode står på 2 eller 4 sker reglering i enlighet med en referens som är Min tm över den avlästa utomhustemperaturen. Avläsning av regleringstemperaturen Här kan man se den faktiska temperaturen som den avläses av givaren som valts för kapacitetsreglering. Värdet visas i ºC. Börvärde för värmeåtervinning När en värmeåtervinningssignal mottas sker reglering i enlighet med värdet som ställts in här + eventuell förskjutning via 0-10 V signal. Genomsnittligt värde för referensförändringar En ändring i referensen kommer att rampas upp eller ner över den här tidsperioden. Ställs in i Kelvin/minut. Referensförskjutning vid maxsignal (Ext. ref.) Här ställer man in värdet för hur mycket referensen ska förskjutas när ingångssignalen Ext. ref. är på max. (10 V) r56 r58 r64 r65 r68 Min tm K Ctrl temp Heat SP C RefRamp ExtRefMax 8 Manual RS8EL307 Danfoss AK-PC 420

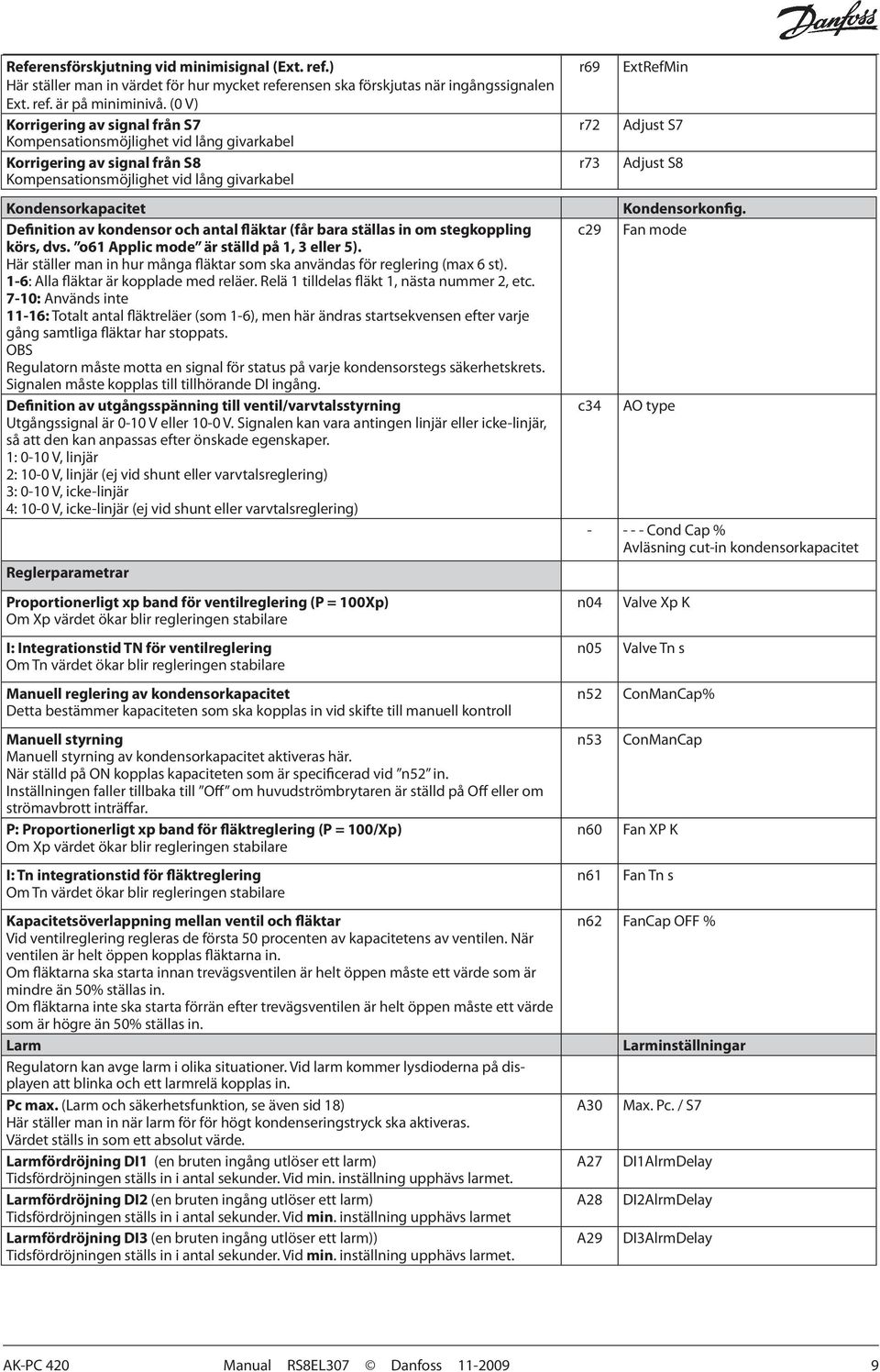

9 Referensförskjutning vid minimisignal (Ext. ref.) Här ställer man in värdet för hur mycket referensen ska förskjutas när ingångssignalen Ext. ref. är på miniminivå. (0 V) Korrigering av signal från S7 Kompensationsmöjlighet vid lång givarkabel Korrigering av signal från S8 Kompensationsmöjlighet vid lång givarkabel Kondensorkapacitet Definition av kondensor och antal fläktar (får bara ställas in om stegkoppling körs, dvs. o61 Applic mode är ställd på 1, 3 eller 5). Här ställer man in hur många fläktar som ska användas för reglering (max 6 st). 1-6: Alla fläktar är kopplade med reläer. Relä 1 tilldelas fläkt 1, nästa nummer 2, etc. 7-10: Används inte 11-16: Totalt antal fläktreläer (som 1-6), men här ändras startsekvensen efter varje gång samtliga fläktar har stoppats. OBS Regulatorn måste motta en signal för status på varje kondensorstegs säkerhetskrets. Signalen måste kopplas till tillhörande DI ingång. Definition av utgångsspänning till ventil/varvtalsstyrning Utgångssignal är 0-10 V eller 10-0 V. Signalen kan vara antingen linjär eller icke-linjär, så att den kan anpassas efter önskade egenskaper. 1: 0-10 V, linjär 2: 10-0 V, linjär (ej vid shunt eller varvtalsreglering) 3: 0-10 V, icke-linjär 4: 10-0 V, icke-linjär (ej vid shunt eller varvtalsreglering) Reglerparametrar Proportionerligt xp band för ventilreglering (P = 100Xp) Om Xp värdet ökar blir regleringen stabilare I: Integrationstid TN för ventilreglering Om Tn värdet ökar blir regleringen stabilare Manuell reglering av kondensorkapacitet Detta bestämmer kapaciteten som ska kopplas in vid skifte till manuell kontroll Manuell styrning Manuell styrning av kondensorkapacitet aktiveras här. När ställd på ON kopplas kapaciteten som är specificerad vid n52 in. Inställningen faller tillbaka till Off om huvudströmbrytaren är ställd på Off eller om strömavbrott inträffar. P: Proportionerligt xp band för fläktreglering (P = 100/Xp) Om Xp värdet ökar blir regleringen stabilare I: Tn integrationstid för fläktreglering Om Tn värdet ökar blir regleringen stabilare Kapacitetsöverlappning mellan ventil och fläktar Vid ventilreglering regleras de första 50 procenten av kapacitetens av ventilen. När ventilen är helt öppen kopplas fläktarna in. Om fläktarna ska starta innan trevägsventilen är helt öppen måste ett värde som är mindre än 50% ställas in. Om fläktarna inte ska starta förrän efter trevägsventilen är helt öppen måste ett värde som är högre än 50% ställas in. Larm Regulatorn kan avge larm i olika situationer. Vid larm kommer lysdioderna på displayen att blinka och ett larmrelä kopplas in. Pc max. (Larm och säkerhetsfunktion, se även sid 18) Här ställer man in när larm för för högt kondenseringstryck ska aktiveras. Värdet ställs in som ett absolut värde. Larmfördröjning DI1 (en bruten ingång utlöser ett larm) Tidsfördröjningen ställs in i antal sekunder. Vid min. inställning upphävs larmet. Larmfördröjning DI2 (en bruten ingång utlöser ett larm) Tidsfördröjningen ställs in i antal sekunder. Vid min. inställning upphävs larmet Larmfördröjning DI3 (en bruten ingång utlöser ett larm)) Tidsfördröjningen ställs in i antal sekunder. Vid min. inställning upphävs larmet. r69 r72 r73 c29 c34 ExtRefMin Adjust S7 Adjust S8 Kondensorkonfig. Fan mode AO type Cond Cap % Avläsning cut-in kondensorkapacitet n04 n05 n52 n53 n60 n61 Valve Xp K Valve Tn s ConManCap% ConManCap Fan XP K Fan Tn s n62 FanCap OFF % A30 A27 A28 A29 Larminställningar Max. Pc. / S7 DI1AlrmDelay DI2AlrmDelay DI3AlrmDelay AK-PC 420 Manual RS8EL307 Danfoss

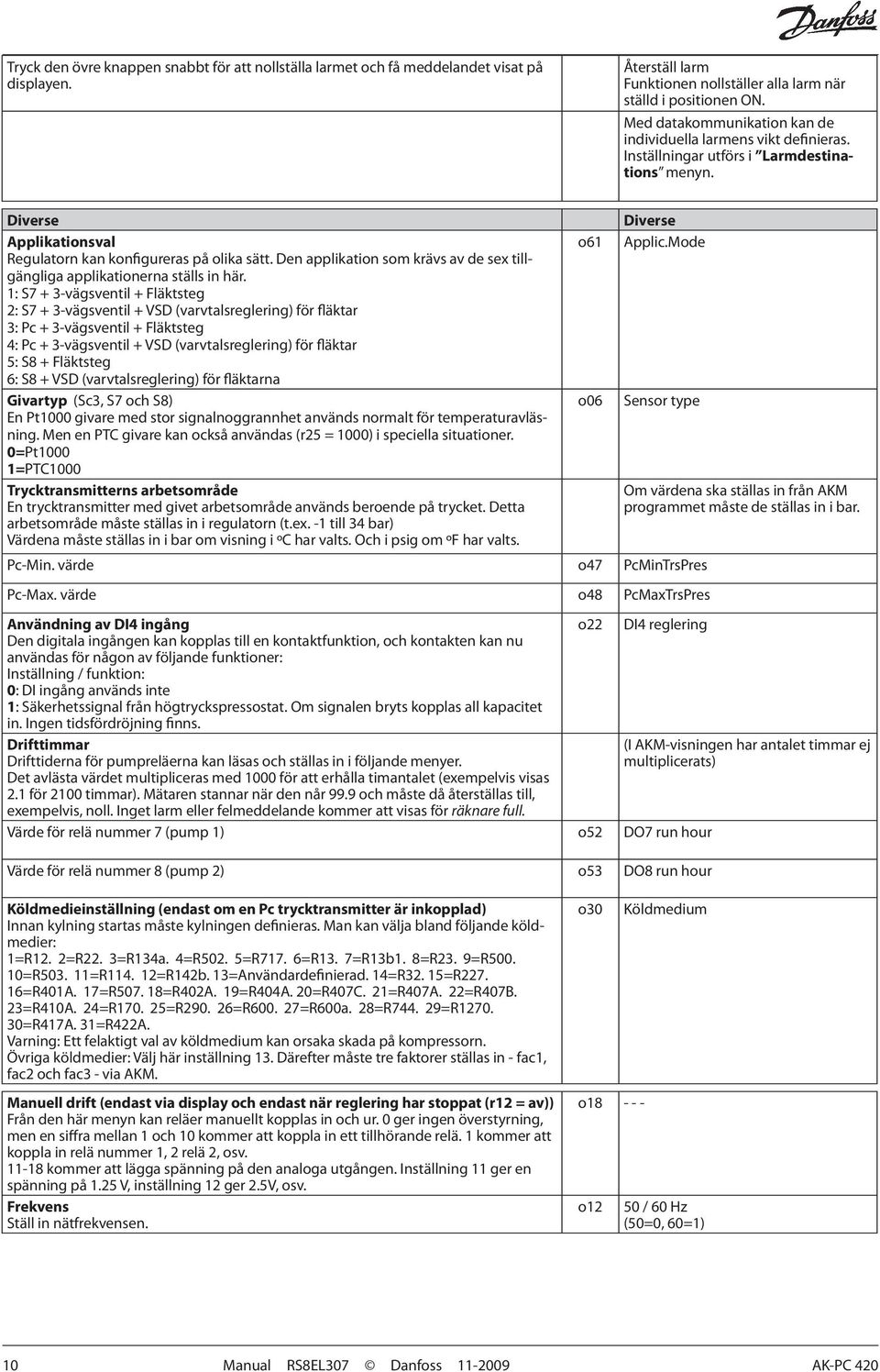

10 Tryck den övre knappen snabbt för att nollställa larmet och få meddelandet visat på displayen. Återställ larm Funktionen nollställer alla larm när ställd i positionen ON. Med datakommunikation kan de individuella larmens vikt definieras. Inställningar utförs i Larmdestinations menyn. Diverse Applikationsval Regulatorn kan konfigureras på olika sätt. Den applikation som krävs av de sex tillgängliga applikationerna ställs in här. 1: S7 + 3-vägsventil + Fläktsteg 2: S7 + 3-vägsventil + VSD (varvtalsreglering) för fläktar 3: Pc + 3-vägsventil + Fläktsteg 4: Pc + 3-vägsventil + VSD (varvtalsreglering) för fläktar 5: S8 + Fläktsteg 6: S8 + VSD (varvtalsreglering) för fläktarna Givartyp (Sc3, S7 och S8) En Pt1000 givare med stor signalnoggrannhet används normalt för temperaturavläsning. Men en PTC givare kan också användas (r25 = 1000) i speciella situationer. 0=Pt1000 1=PTC1000 Trycktransmitterns arbetsområde En trycktransmitter med givet arbetsområde används beroende på trycket. Detta arbetsområde måste ställas in i regulatorn (t.ex. -1 till 34 bar) Värdena måste ställas in i bar om visning i ºC har valts. Och i psig om ºF har valts. o61 o06 Diverse Applic.Mode Sensor type Pc-Min. värde o47 PcMinTrsPres Pc-Max. värde o48 PcMaxTrsPres Användning av DI4 ingång Den digitala ingången kan kopplas till en kontaktfunktion, och kontakten kan nu användas för någon av följande funktioner: Inställning / funktion: 0: DI ingång används inte 1: Säkerhetssignal från högtryckspressostat. Om signalen bryts kopplas all kapacitet in. Ingen tidsfördröjning finns. Drifttimmar Drifttiderna för pumpreläerna kan läsas och ställas in i följande menyer. Det avlästa värdet multipliceras med 1000 för att erhålla timantalet (exempelvis visas 2.1 för 2100 timmar). Mätaren stannar när den når 99.9 och måste då återställas till, exempelvis, noll. Inget larm eller felmeddelande kommer att visas för räknare full. o22 Om värdena ska ställas in från AKM programmet måste de ställas in i bar. DI4 reglering Värde för relä nummer 7 (pump 1) o52 DO7 run hour Värde för relä nummer 8 (pump 2) o53 DO8 run hour (I AKM-visningen har antalet timmar ej multiplicerats) Köldmedieinställning (endast om en Pc trycktransmitter är inkopplad) Innan kylning startas måste kylningen definieras. Man kan välja bland följande köldmedier: 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R =R =R =R142b. 13=Användardefinierad. 14=R32. 15=R =R401A. 17=R =R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R =R =R =R600a. 28=R =R =R417A. 31=R422A. Varning: Ett felaktigt val av köldmedium kan orsaka skada på kompressorn. Övriga köldmedier: Välj här inställning 13. Därefter måste tre faktorer ställas in - fac1, fac2 och fac3 - via AKM. o30 Köldmedium Manuell drift (endast via display och endast när reglering har stoppat (r12 = av)) Från den här menyn kan reläer manuellt kopplas in och ur. 0 ger ingen överstyrning, men en siffra mellan 1 och 10 kommer att koppla in ett tillhörande relä. 1 kommer att koppla in relä nummer 1, 2 relä 2, osv kommer att lägga spänning på den analoga utgången. Inställning 11 ger en spänning på 1.25 V, inställning 12 ger 2.5V, osv. Frekvens Ställ in nätfrekvensen. o o12 50 / 60 Hz (50=0, 60=1) 10 Manual RS8EL307 Danfoss AK-PC 420

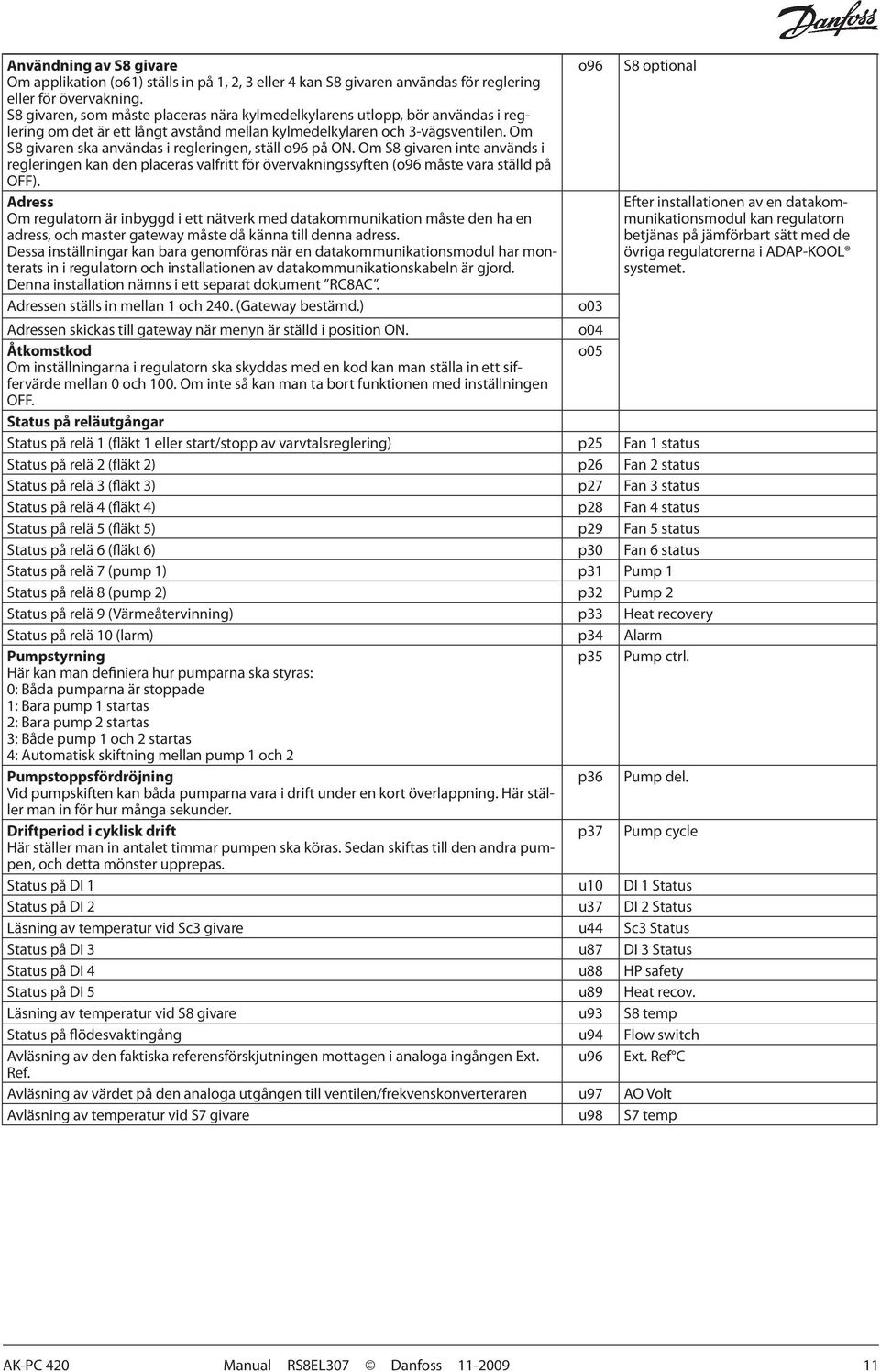

11 Användning av S8 givare Om applikation (o61) ställs in på 1, 2, 3 eller 4 kan S8 givaren användas för reglering eller för övervakning. S8 givaren, som måste placeras nära kylmedelkylarens utlopp, bör användas i reglering om det är ett långt avstånd mellan kylmedelkylaren och 3-vägsventilen. Om S8 givaren ska användas i regleringen, ställ o96 på ON. Om S8 givaren inte används i regleringen kan den placeras valfritt för övervakningssyften (o96 måste vara ställd på OFF). Adress Om regulatorn är inbyggd i ett nätverk med datakommunikation måste den ha en adress, och master gateway måste då känna till denna adress. Dessa inställningar kan bara genomföras när en datakommunikationsmodul har monterats in i regulatorn och installationen av datakommunikationskabeln är gjord. Denna installation nämns i ett separat dokument RC8AC. Adressen ställs in mellan 1 och 240. (Gateway bestämd.) o96 o03 S8 optional Adressen skickas till gateway när menyn är ställd i position ON. o04 Åtkomstkod o05 Om inställningarna i regulatorn ska skyddas med en kod kan man ställa in ett siffervärde mellan 0 och 100. Om inte så kan man ta bort funktionen med inställningen OFF. Status på reläutgångar Status på relä 1 (fläkt 1 eller start/stopp av varvtalsreglering) p25 Fan 1 status Status på relä 2 (fläkt 2) p26 Fan 2 status Status på relä 3 (fläkt 3) p27 Fan 3 status Status på relä 4 (fläkt 4) p28 Fan 4 status Status på relä 5 (fläkt 5) p29 Fan 5 status Status på relä 6 (fläkt 6) p30 Fan 6 status Status på relä 7 (pump 1) p31 Pump 1 Status på relä 8 (pump 2) p32 Pump 2 Status på relä 9 (Värmeåtervinning) p33 Heat recovery Status på relä 10 (larm) p34 Alarm Pumpstyrning p35 Pump ctrl. Här kan man definiera hur pumparna ska styras: 0: Båda pumparna är stoppade 1: Bara pump 1 startas 2: Bara pump 2 startas 3: Både pump 1 och 2 startas 4: Automatisk skiftning mellan pump 1 och 2 Pumpstoppsfördröjning p36 Pump del. Vid pumpskiften kan båda pumparna vara i drift under en kort överlappning. Här ställer man in för hur många sekunder. Driftperiod i cyklisk drift p37 Pump cycle Här ställer man in antalet timmar pumpen ska köras. Sedan skiftas till den andra pumpen, och detta mönster upprepas. Status på DI 1 u10 DI 1 Status Status på DI 2 u37 DI 2 Status Läsning av temperatur vid Sc3 givare u44 Sc3 Status Status på DI 3 u87 DI 3 Status Status på DI 4 u88 HP safety Status på DI 5 u89 Heat recov. Läsning av temperatur vid S8 givare u93 S8 temp Status på flödesvaktingång u94 Flow switch Avläsning av den faktiska referensförskjutningen mottagen i analoga ingången Ext. u96 Ext. Ref C Ref. Avläsning av värdet på den analoga utgången till ventilen/frekvenskonverteraren u97 AO Volt Avläsning av temperatur vid S7 givare u98 S7 temp Efter installationen av en datakommunikationsmodul kan regulatorn betjänas på jämförbart sätt med de övriga regulatorerna i ADAP-KOOL systemet. AK-PC 420 Manual RS8EL307 Danfoss

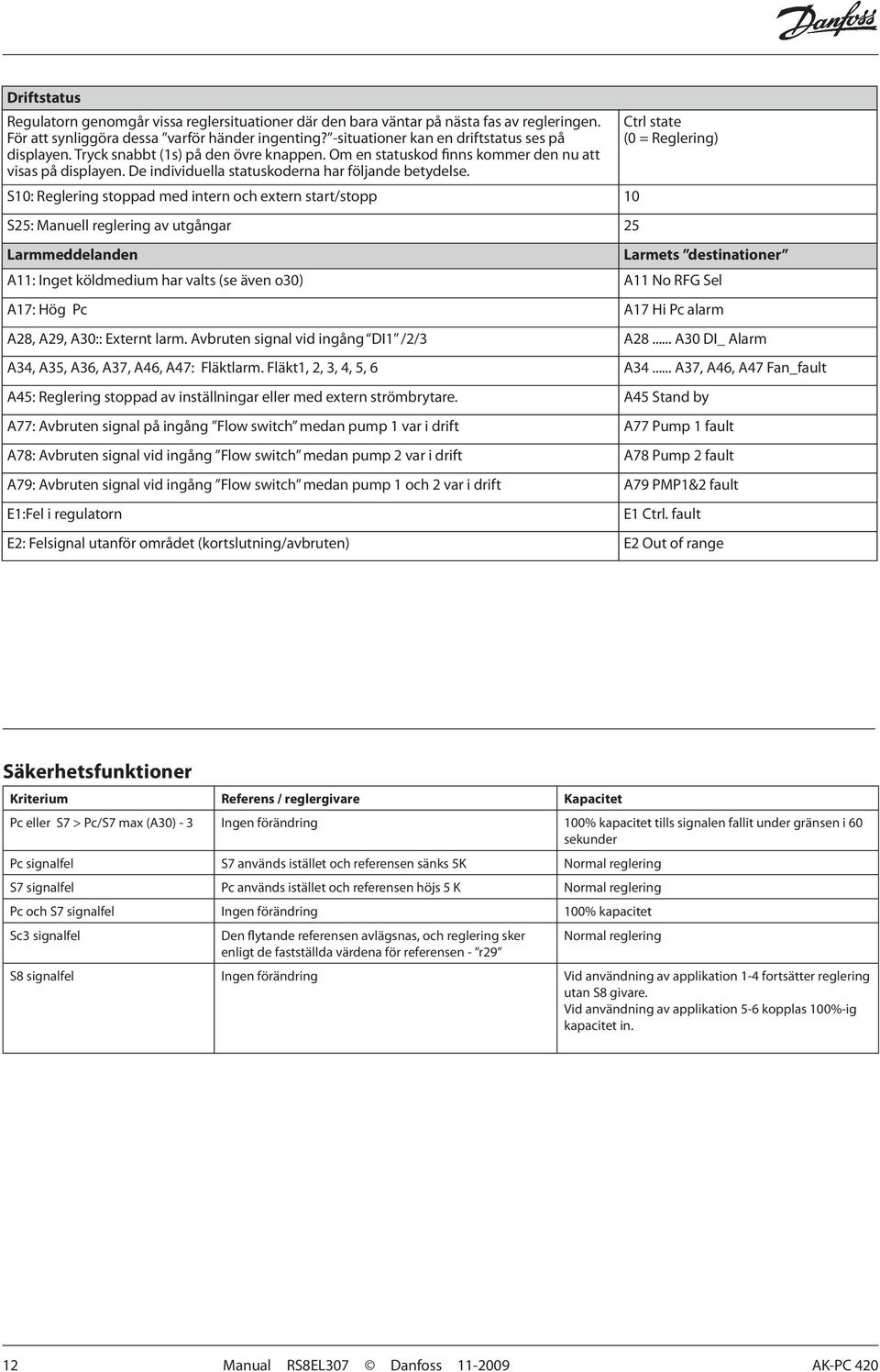

12 Driftstatus Regulatorn genomgår vissa reglersituationer där den bara väntar på nästa fas av regleringen. För att synliggöra dessa varför händer ingenting? -situationer kan en driftstatus ses på displayen. Tryck snabbt (1s) på den övre knappen. Om en statuskod finns kommer den nu att visas på displayen. De individuella statuskoderna har följande betydelse. S10: Reglering stoppad med intern och extern start/stopp 10 S25: Manuell reglering av utgångar 25 Larmmeddelanden Ctrl state (0 = Reglering) Larmets destinationer A11: Inget köldmedium har valts (se även o30) A11 No RFG Sel A17: Hög Pc A17 Hi Pc alarm A28, A29, A30:: Externt larm. Avbruten signal vid ingång DI1 /2/3 A28... A30 DI_ Alarm A34, A35, A36, A37, A46, A47: Fläktlarm. Fläkt1, 2, 3, 4, 5, 6 A34... A37, A46, A47 Fan_fault A45: Reglering stoppad av inställningar eller med extern strömbrytare. A45 Stand by A77: Avbruten signal på ingång Flow switch medan pump 1 var i drift A77 Pump 1 fault A78: Avbruten signal vid ingång Flow switch medan pump 2 var i drift A78 Pump 2 fault A79: Avbruten signal vid ingång Flow switch medan pump 1 och 2 var i drift A79 PMP1&2 fault E1:Fel i regulatorn E1 Ctrl. fault E2: Felsignal utanför området (kortslutning/avbruten) E2 Out of range Säkerhetsfunktioner Kriterium Referens / reglergivare Kapacitet Pc eller S7 > Pc/S7 max (A30) - 3 Ingen förändring 100% kapacitet tills signalen fallit under gränsen i 60 sekunder Pc signalfel S7 används istället och referensen sänks 5K Normal reglering S7 signalfel Pc används istället och referensen höjs 5 K Normal reglering Pc och S7 signalfel Ingen förändring 100% kapacitet Sc3 signalfel Den flytande referensen avlägsnas, och reglering sker enligt de fastställda värdena för referensen - r29 Normal reglering S8 signalfel Ingen förändring Vid användning av applikation 1-4 fortsätter reglering utan S8 givare. Vid användning av applikation 5-6 kopplas 100%-ig kapacitet in. 12 Manual RS8EL307 Danfoss AK-PC 420

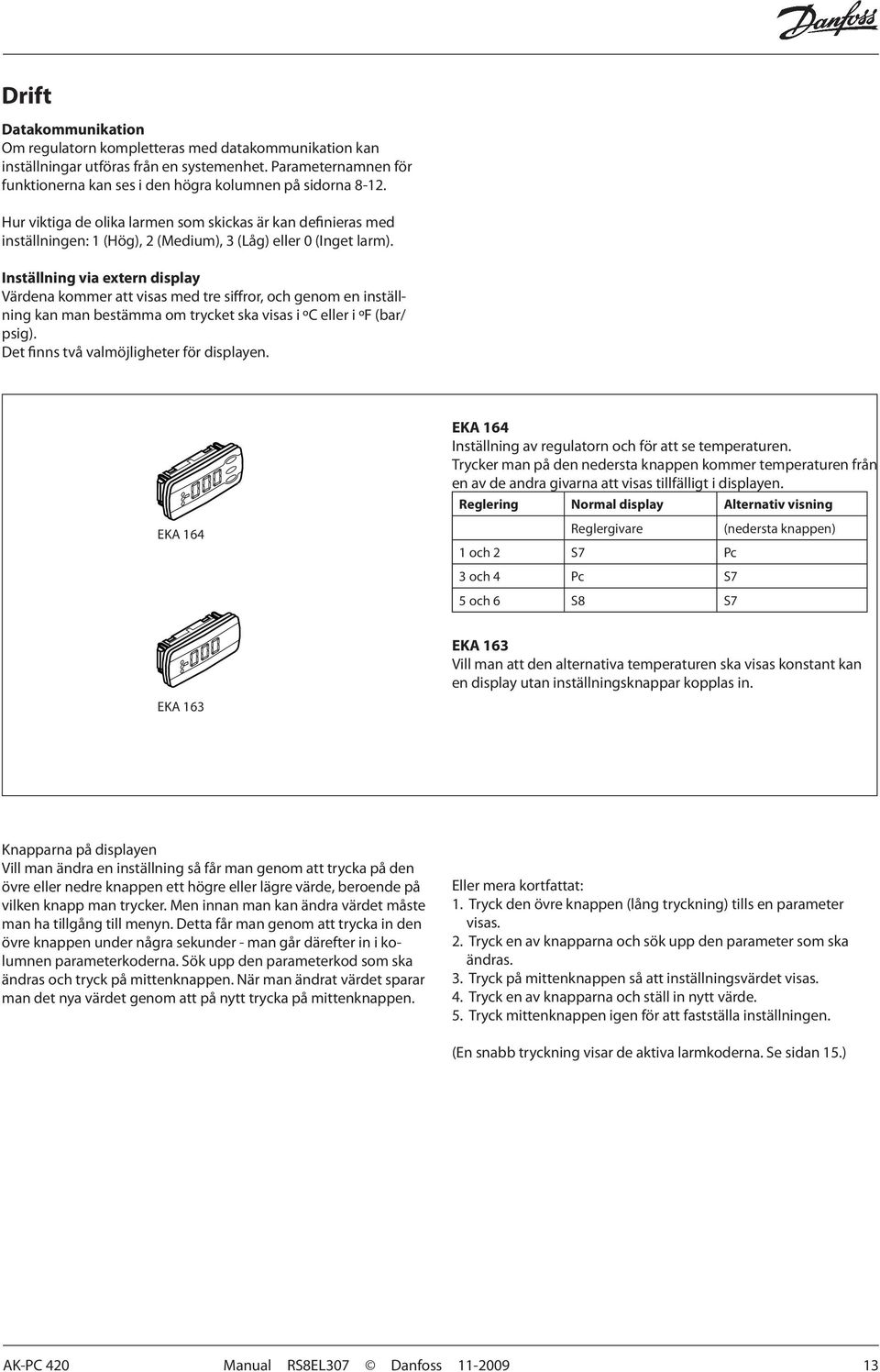

13 Drift Datakommunikation Om regulatorn kompletteras med datakommunikation kan inställningar utföras från en systemenhet. Parameternamnen för funktionerna kan ses i den högra kolumnen på sidorna Hur viktiga de olika larmen som skickas är kan definieras med inställningen: 1 (Hög), 2 (Medium), 3 (Låg) eller 0 (Inget larm). Inställning via extern display Värdena kommer att visas med tre siffror, och genom en inställning kan man bestämma om trycket ska visas i ºC eller i ºF (bar/ psig). Det finns två valmöjligheter för displayen. EKA 164 EKA 164 Inställning av regulatorn och för att se temperaturen. Trycker man på den nedersta knappen kommer temperaturen från en av de andra givarna att visas tillfälligt i displayen. Reglering Normal display Alternativ visning Reglergivare 1 och 2 S7 Pc 3 och 4 Pc S7 5 och 6 S8 S7 (nedersta knappen) EKA 163 Vill man att den alternativa temperaturen ska visas konstant kan en display utan inställningsknappar kopplas in. EKA 163 Knapparna på displayen Vill man ändra en inställning så får man genom att trycka på den övre eller nedre knappen ett högre eller lägre värde, beroende på vilken knapp man trycker. Men innan man kan ändra värdet måste man ha tillgång till menyn. Detta får man genom att trycka in den övre knappen under några sekunder - man går därefter in i kolumnen parameterkoderna. Sök upp den parameterkod som ska ändras och tryck på mittenknappen. När man ändrat värdet sparar man det nya värdet genom att på nytt trycka på mittenknappen. Eller mera kortfattat: 1. Tryck den övre knappen (lång tryckning) tills en parameter visas. 2. Tryck en av knapparna och sök upp den parameter som ska ändras. 3. Tryck på mittenknappen så att inställningsvärdet visas. 4. Tryck en av knapparna och ställ in nytt värde. 5. Tryck mittenknappen igen för att fastställa inställningen. (En snabb tryckning visar de aktiva larmkoderna. Se sidan 15.) AK-PC 420 Manual RS8EL307 Danfoss

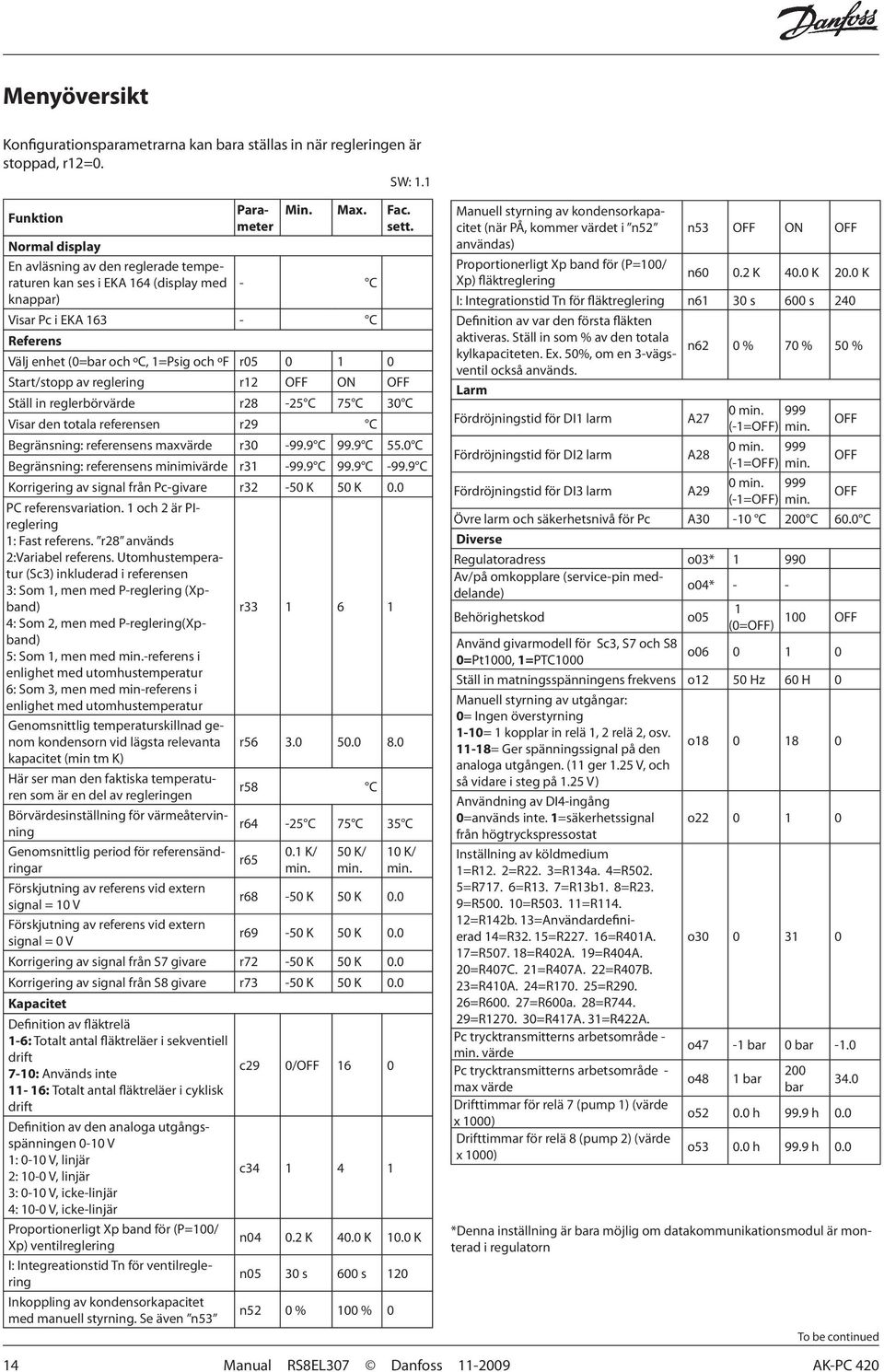

14 Menyöversikt Konfigurationsparametrarna kan bara ställas in när regleringen är stoppad, r12=0. SW: 1.1 Funktion Normal display En avläsning av den reglerade temperaturen kan ses i EKA 164 (display med knappar) Parameter Min. Max. Fac. sett. - C Visar Pc i EKA C Referens Välj enhet (0=bar och ºC, 1=Psig och ºF r Start/stopp av reglering r12 OFF ON OFF Ställ in reglerbörvärde r28-25 C 75 C 30 C Visar den totala referensen r29 C Begränsning: referensens maxvärde r C 99.9 C 55.0 C Begränsning: referensens minimivärde r C 99.9 C C Korrigering av signal från Pc-givare r32-50 K 50 K 0.0 PC referensvariation. 1 och 2 är PIreglering 1: Fast referens. r28 används 2:Variabel referens. Utomhustemperatur (Sc3) inkluderad i referensen 3: Som 1, men med P-reglering (Xpband) 4: Som 2, men med P-reglering(Xpband) 5: Som 1, men med min.-referens i enlighet med utomhustemperatur 6: Som 3, men med min-referens i enlighet med utomhustemperatur Genomsnittlig temperaturskillnad genom kondensorn vid lägsta relevanta kapacitet (min tm K) Här ser man den faktiska temperaturen som är en del av regleringen Börvärdesinställning för värmeåtervinning Genomsnittlig period för referensändringar Förskjutning av referens vid extern signal = 10 V Förskjutning av referens vid extern signal = 0 V r r r58 C r64-25 C 75 C 35 C r K/ min. 50 K/ min. 10 K/ min. r68-50 K 50 K 0.0 r69-50 K 50 K 0.0 Korrigering av signal från S7 givare r72-50 K 50 K 0.0 Korrigering av signal från S8 givare r73-50 K 50 K 0.0 Kapacitet Definition av fläktrelä 1-6: Totalt antal fläktreläer i sekventiell drift 7-10: Används inte 11-16: Totalt antal fläktreläer i cyklisk drift Definition av den analoga utgångsspänningen 0-10 V 1: 0-10 V, linjär 2: 10-0 V, linjär 3: 0-10 V, icke-linjär 4: 10-0 V, icke-linjär Proportionerligt Xp band för (P=100/ Xp) ventilreglering I: Integreationstid Tn för ventilreglering Inkoppling av kondensorkapacitet med manuell styrning. Se även n53 c29 0/OFF 16 0 c n K 40.0 K 10.0 K n05 30 s 600 s 120 n52 0 % 100 % 0 Manuell styrning av kondensorkapacitet (när PÅ, kommer värdet i n52 n53 OFF ON OFF användas) Proportionerligt Xp band för (P=100/ Xp) fläktreglering n K 40.0 K 20.0 K I: Integrationstid Tn för fläktreglering n61 30 s 600 s 240 Definition av var den första fläkten aktiveras. Ställ in som % av den totala kylkapaciteten. Ex. 50%, om en 3-vägsventil n62 0 % 70 % 50 % också används. Larm Fördröjningstid för DI1 larm A27 0 min. 999 (-1=OFF) min. OFF Fördröjningstid för DI2 larm A28 0 min. 999 (-1=OFF) min. OFF Fördröjningstid för DI3 larm A29 0 min. 999 (-1=OFF) min. OFF Övre larm och säkerhetsnivå för Pc A30-10 C 200 C 60.0 C Diverse Regulatoradress o03* Av/på omkopplare (service-pin meddelande) Behörighetskod o04* - - o05 1 (0=OFF) 100 OFF Använd givarmodell för Sc3, S7 och S8 0=Pt1000, 1=PTC1000 o Ställ in matningsspänningens frekvens o12 50 Hz 60 H 0 Manuell styrning av utgångar: 0= Ingen överstyrning 1-10= 1 kopplar in relä 1, 2 relä 2, osv = Ger spänningssignal på den o analoga utgången. (11 ger 1.25 V, och så vidare i steg på 1.25 V) Användning av DI4-ingång 0=används inte. 1=säkerhetssignal o från högtryckspressostat Inställning av köldmedium 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R =R =R =R142b. 13=Användardefinierad 14=R32. 15=R =R401A. o =R =R402A. 19=R404A. 20=R407C. 21=R407A. 22=R407B. 23=R410A. 24=R =R =R =R600a. 28=R =R =R417A. 31=R422A. Pc trycktransmitterns arbetsområde - min. värde o47-1 bar 0 bar -1.0 Pc trycktransmitterns arbetsområde o48 1 bar max värde bar 34.0 Drifttimmar för relä 7 (pump 1) (värde x 1000) o h 99.9 h 0.0 Drifttimmar för relä 8 (pump 2) (värde x 1000) o h 99.9 h 0.0 *Denna inställning är bara möjlig om datakommunikationsmodul är monterad i regulatorn To be continued 14 Manual RS8EL307 Danfoss AK-PC 420

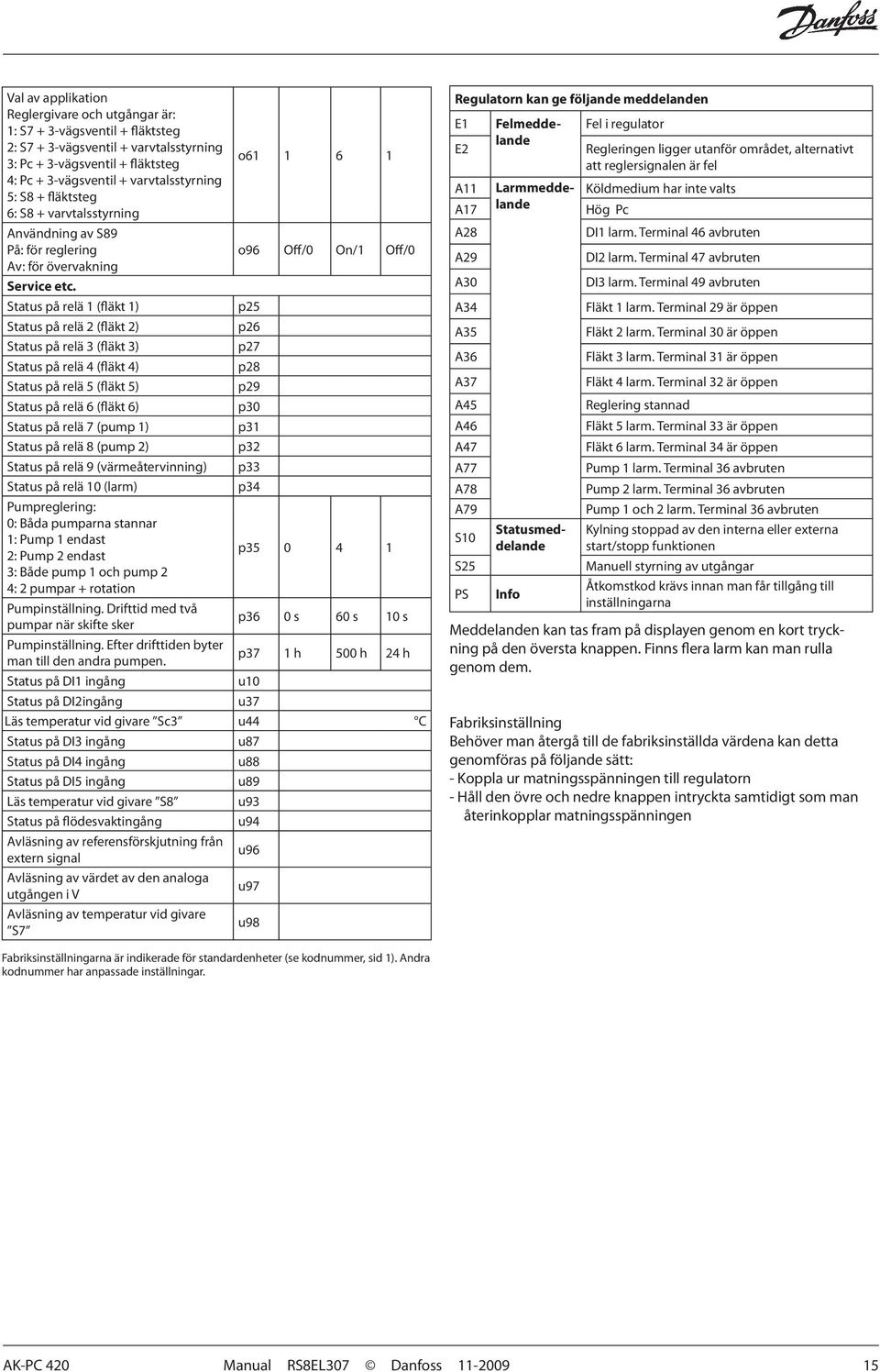

15 Val av applikation Reglergivare och utgångar är: 1: S7 + 3-vägsventil + fläktsteg 2: S7 + 3-vägsventil + varvtalsstyrning 3: Pc + 3-vägsventil + fläktsteg o : Pc + 3-vägsventil + varvtalsstyrning 5: S8 + fläktsteg 6: S8 + varvtalsstyrning Användning av S89 På: för reglering o96 Off/0 On/1 Off/0 Av: för övervakning Service etc. Status på relä 1 (fläkt 1) p25 Status på relä 2 (fläkt 2) p26 Status på relä 3 (fläkt 3) p27 Status på relä 4 (fläkt 4) p28 Status på relä 5 (fläkt 5) p29 Status på relä 6 (fläkt 6) p30 Status på relä 7 (pump 1) p31 Status på relä 8 (pump 2) p32 Status på relä 9 (värmeåtervinning) p33 Status på relä 10 (larm) p34 Pumpreglering: 0: Båda pumparna stannar 1: Pump 1 endast 2: Pump 2 endast p : Både pump 1 och pump 2 4: 2 pumpar + rotation Pumpinställning. Drifttid med två pumpar när skifte sker p36 0 s 60 s 10 s Pumpinställning. Efter drifttiden byter man till den andra pumpen. p37 1 h 500 h 24 h Status på DI1 ingång u10 Status på DI2ingång u37 Läs temperatur vid givare Sc3 u44 C Status på DI3 ingång u87 Status på DI4 ingång u88 Status på DI5 ingång u89 Läs temperatur vid givare S8 u93 Status på flödesvaktingång u94 Avläsning av referensförskjutning från extern signal u96 Avläsning av värdet av den analoga utgången i V u97 Avläsning av temperatur vid givare S7 u98 Regulatorn kan ge följande meddelanden E1 E2 A11 A17 A28 A29 A30 A34 A35 A36 A37 A45 A46 A47 A77 A78 A79 S10 S25 PS Felmeddelande Larmmeddelande Statusmeddelande Info Fel i regulator Regleringen ligger utanför området, alternativt att reglersignalen är fel Köldmedium har inte valts Hög Pc DI1 larm. Terminal 46 avbruten DI2 larm. Terminal 47 avbruten DI3 larm. Terminal 49 avbruten Fläkt 1 larm. Terminal 29 är öppen Fläkt 2 larm. Terminal 30 är öppen Fläkt 3 larm. Terminal 31 är öppen Fläkt 4 larm. Terminal 32 är öppen Reglering stannad Fläkt 5 larm. Terminal 33 är öppen Fläkt 6 larm. Terminal 34 är öppen Pump 1 larm. Terminal 36 avbruten Pump 2 larm. Terminal 36 avbruten Pump 1 och 2 larm. Terminal 36 avbruten Kylning stoppad av den interna eller externa start/stopp funktionen Manuell styrning av utgångar Åtkomstkod krävs innan man får tillgång till inställningarna Meddelanden kan tas fram på displayen genom en kort tryckning på den översta knappen. Finns flera larm kan man rulla genom dem. Fabriksinställning Behöver man återgå till de fabriksinställda värdena kan detta genomföras på följande sätt: - Koppla ur matningsspänningen till regulatorn - Håll den övre och nedre knappen intryckta samtidigt som man återinkopplar matningsspänningen Fabriksinställningarna är indikerade för standardenheter (se kodnummer, sid 1). Andra kodnummer har anpassade inställningar. AK-PC 420 Manual RS8EL307 Danfoss

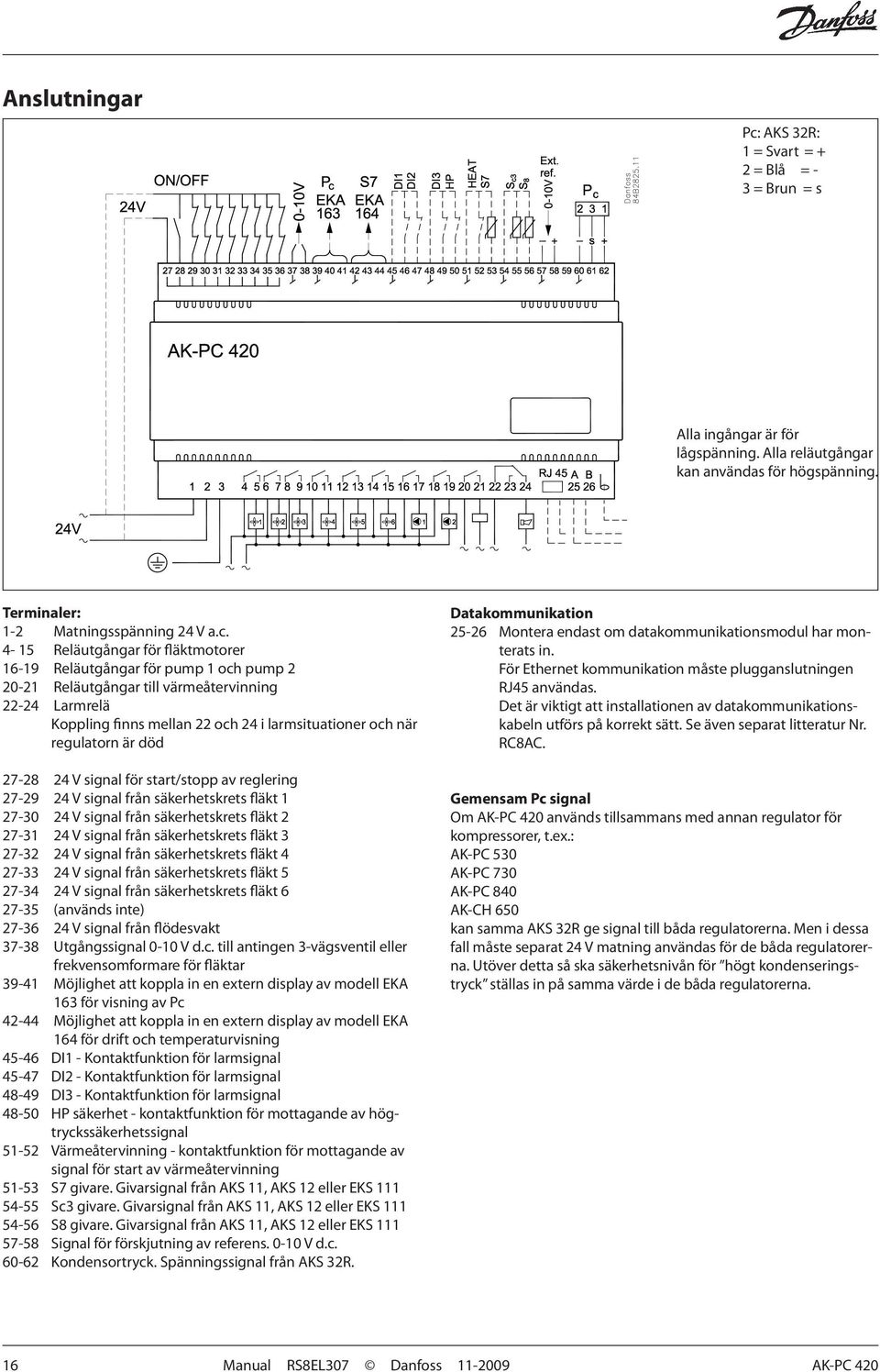

16 Anslutningar Pc: AKS 32R: 1 = Svart = + 2 = Blå = - 3 = Brun = s Alla ingångar är för lågspänning. Alla reläutgångar kan användas för högspänning. Terminaler: 1-2 Matningsspänning 24 V a.c Reläutgångar för fläktmotorer Reläutgångar för pump 1 och pump Reläutgångar till värmeåtervinning Larmrelä Koppling finns mellan 22 och 24 i larmsituationer och när regulatorn är död V signal för start/stopp av reglering V signal från säkerhetskrets fläkt V signal från säkerhetskrets fläkt V signal från säkerhetskrets fläkt V signal från säkerhetskrets fläkt V signal från säkerhetskrets fläkt V signal från säkerhetskrets fläkt (används inte) V signal från flödesvakt Utgångssignal 0-10 V d.c. till antingen 3-vägsventil eller frekvensomformare för fläktar Möjlighet att koppla in en extern display av modell EKA 163 för visning av Pc Möjlighet att koppla in en extern display av modell EKA 164 för drift och temperaturvisning DI1 - Kontaktfunktion för larmsignal DI2 - Kontaktfunktion för larmsignal DI3 - Kontaktfunktion för larmsignal HP säkerhet - kontaktfunktion för mottagande av högtryckssäkerhetssignal Värmeåtervinning - kontaktfunktion för mottagande av signal för start av värmeåtervinning S7 givare. Givarsignal från AKS 11, AKS 12 eller EKS Sc3 givare. Givarsignal från AKS 11, AKS 12 eller EKS S8 givare. Givarsignal från AKS 11, AKS 12 eller EKS Signal för förskjutning av referens V d.c Kondensortryck. Spänningssignal från AKS 32R. Datakommunikation Montera endast om datakommunikationsmodul har monterats in. För Ethernet kommunikation måste plugganslutningen RJ45 användas. Det är viktigt att installationen av datakommunikationskabeln utförs på korrekt sätt. Se även separat litteratur Nr. RC8AC. Gemensam Pc signal Om AK-PC 420 används tillsammans med annan regulator för kompressorer, t.ex.: AK-PC 530 AK-PC 730 AK-PC 840 AK-CH 650 kan samma AKS 32R ge signal till båda regulatorerna. Men i dessa fall måste separat 24 V matning användas för de båda regulatorerna. Utöver detta så ska säkerhetsnivån för högt kondenseringstryck ställas in på samma värde i de båda regulatorerna. 16 Manual RS8EL307 Danfoss AK-PC 420

17 Data Matningsspänning Ingångssignal Digital ingång från kontaktfunktion Reläutgång för fläktar Reläutgång för tvillingpumpar Reläutgång för värmeåtervinning Larmrelä Spänningsutgång Displayutgång Datakommunikation 24 V a.c. +/-15% 50/60 Hz, 5 VA 1 st trycköverförare modell AKS 32R 3 st temperaturgivaringång för PT 1000 ohm/0ºc eller PTC 1000 ohm/25ºc Ekstern referens signal: 0-10 V d.c. 1 st för start/stopp av reglering 8 st för övervakning av säkerhetskretsar 3 st för larmfunktion 1 st för start av värmeåtervinning 8 st. SPST 2 st. SPST 1 st. SPST 1 st. SPDT 0-10 V d.c. EKA 163 EKA 164 AC-1: 3 A (ohmic) AC-15: 2 A (inductive) AC-1: 6 A (ohmic) AC-15: 3 (inductive) Pc display Inställning, S7 display Går att koppla in datakommunikationsmodul Beställning Modell Funktion Beställning AK-PC 420 Kapacitetsregulator för kylmedelskylare 084B8008 EKA 163B Displayenhet 084B8574 EKA 164B Displayenhet med knappar 084B8575 Kabel för displayenhet 2m, 1 st 084B7298 EKA 174 EKA 178B Montage Kabel för displayenhet 6m, 1 st Datakommunikationsmodul, LON RS 485 (med galvanisk separation) Datakommunikationsmodul, MOD-bus (med galvanisk separation) 084B B B8571 Miljöer Kapslingsgrad IP 20 Vikt Montering Terminaler Godkännanden 0-55 C, under drift C, under transport 20-80% Rh, icke-kondenserande Inga chockinfluenser / vibrationer 0.4 kg DIN skena eller på vägg max. 2.5 mm 2 multicore EU lågspänningsdirektiv och EMC krav angående CE-märkning möts. LVD-tested i enlighet med EN och EN EMC-testad i enlighet med EN och 3 AK-PC 420 Trycktransmitter / temperaturgivare Se katalogen RK0YG Endast för frontmontering (IP 40) Endast anslutning via pluggar Display type EKA 163 / EKA 164 Installationsöverväganden Oavsiktlig skada, dålig installation, eller platsförhållanden kan orsaka fel i styrsystemet, och i slutändan leda till anläggningshaveri. Varje möjlig säkerhetsåtgärd har inkluderats i våra produkter för att förhindra detta. Men exempelvis en felaktig installation kan ändå orsaka problem. Elektroniska regulatorer är inget substitut för normal, god ingenjörspraxis. Danfoss kommer inte att vara ansvarig för några varor, eller anläggningskomponenter, som skadats som ett resultat av ovan nämnda defekter. Det är installatörens ansvar att kontrollera installationen genomgående, och att montera in nödvändiga säkerhetsanordningar. Speciell hänvisning görs till behovet av signaler till regulatorn när kompressorn är stoppad och till behovet av vätskeuppsamlare före kompressorerna. Ditt lokala Danfosskontor står gärna till tjänst med vidare rådgivning, med mera. AK-PC 420 Manual RS8EL307 Danfoss

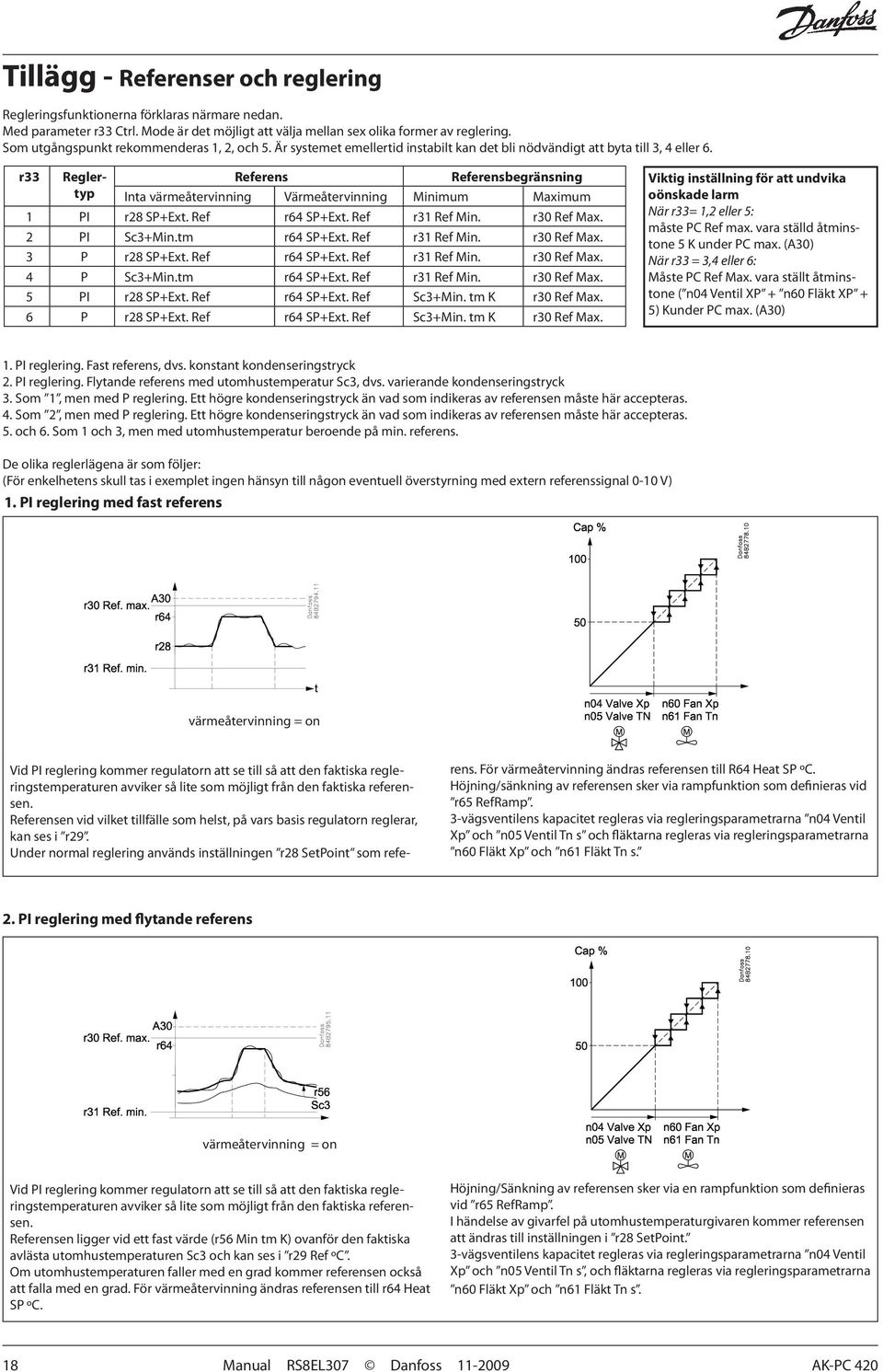

18 Tillägg - Referenser och reglering Regleringsfunktionerna förklaras närmare nedan. Med parameter r33 Ctrl. Mode är det möjligt att välja mellan sex olika former av reglering. Som utgångspunkt rekommenderas 1, 2, och 5. Är systemet emellertid instabilt kan det bli nödvändigt att byta till 3, 4 eller 6. r33 Reglertyp Referens Referensbegränsning Inta värmeåtervinning Värmeåtervinning Minimum Maximum 1 PI r28 SP+Ext. Ref r64 SP+Ext. Ref r31 Ref Min. r30 Ref Max. 2 PI Sc3+Min.tm r64 SP+Ext. Ref r31 Ref Min. r30 Ref Max. 3 P r28 SP+Ext. Ref r64 SP+Ext. Ref r31 Ref Min. r30 Ref Max. 4 P Sc3+Min.tm r64 SP+Ext. Ref r31 Ref Min. r30 Ref Max. 5 PI r28 SP+Ext. Ref r64 SP+Ext. Ref Sc3+Min. tm K r30 Ref Max. 6 P r28 SP+Ext. Ref r64 SP+Ext. Ref Sc3+Min. tm K r30 Ref Max. Viktig inställning för att undvika oönskade larm När r33= 1,2 eller 5: måste PC Ref max. vara ställd åtminstone 5 K under PC max. (A30) När r33 = 3,4 eller 6: Måste PC Ref Max. vara ställt åtminstone ( n04 Ventil XP + n60 Fläkt XP + 5) Kunder PC max. (A30) 1. PI reglering. Fast referens, dvs. konstant kondenseringstryck 2. PI reglering. Flytande referens med utomhustemperatur Sc3, dvs. varierande kondenseringstryck 3. Som 1, men med P reglering. Ett högre kondenseringstryck än vad som indikeras av referensen måste här accepteras. 4. Som 2, men med P reglering. Ett högre kondenseringstryck än vad som indikeras av referensen måste här accepteras. 5. och 6. Som 1 och 3, men med utomhustemperatur beroende på min. referens. De olika reglerlägena är som följer: (För enkelhetens skull tas i exemplet ingen hänsyn till någon eventuell överstyrning med extern referenssignal 0-10 V) 1. PI reglering med fast referens värmeåtervinning = on Vid PI reglering kommer regulatorn att se till så att den faktiska regleringstemperaturen avviker så lite som möjligt från den faktiska referensen. Referensen vid vilket tillfälle som helst, på vars basis regulatorn reglerar, kan ses i r29. Under normal reglering används inställningen r28 SetPoint som referens. För värmeåtervinning ändras referensen till R64 Heat SP ºC. Höjning/sänkning av referensen sker via rampfunktion som definieras vid r65 RefRamp. 3-vägsventilens kapacitet regleras via regleringsparametrarna n04 Ventil Xp och n05 Ventil Tn s och fläktarna regleras via regleringsparametrarna n60 Fläkt Xp och n61 Fläkt Tn s. 2. PI reglering med flytande referens värmeåtervinning = on Vid PI reglering kommer regulatorn att se till så att den faktiska regleringstemperaturen avviker så lite som möjligt från den faktiska referensen. Referensen ligger vid ett fast värde (r56 Min tm K) ovanför den faktiska avlästa utomhustemperaturen Sc3 och kan ses i r29 Ref ºC. Om utomhustemperaturen faller med en grad kommer referensen också att falla med en grad. För värmeåtervinning ändras referensen till r64 Heat SP ºC. Höjning/Sänkning av referensen sker via en rampfunktion som definieras vid r65 RefRamp. I händelse av givarfel på utomhustemperaturgivaren kommer referensen att ändras till inställningen i r28 SetPoint. 3-vägsventilens kapacitet regleras via regleringsparametrarna n04 Ventil Xp och n05 Ventil Tn s, och fläktarna regleras via regleringsparametrarna n60 Fläkt Xp och n61 Fläkt Tn s. 18 Manual RS8EL307 Danfoss AK-PC 420

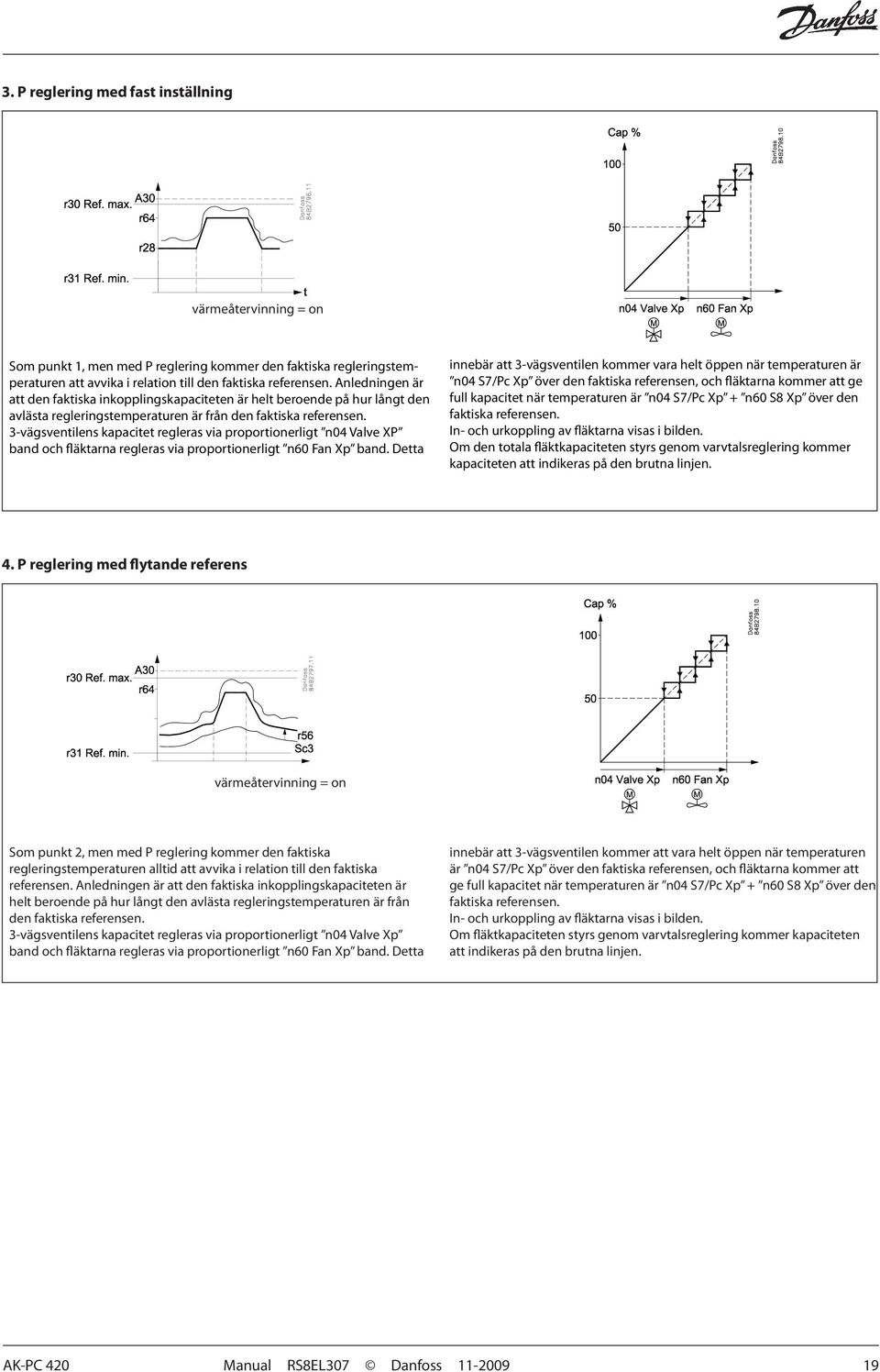

19 3. P reglering med fast inställning värmeåtervinning = on Som punkt 1, men med P reglering kommer den faktiska regleringstemperaturen att avvika i relation till den faktiska referensen. Anledningen är att den faktiska inkopplingskapaciteten är helt beroende på hur långt den avlästa regleringstemperaturen är från den faktiska referensen. 3-vägsventilens kapacitet regleras via proportionerligt n04 Valve XP band och fläktarna regleras via proportionerligt n60 Fan Xp band. Detta innebär att 3-vägsventilen kommer vara helt öppen när temperaturen är n04 S7/Pc Xp över den faktiska referensen, och fläktarna kommer att ge full kapacitet när temperaturen är n04 S7/Pc Xp + n60 S8 Xp över den faktiska referensen. In- och urkoppling av fläktarna visas i bilden. Om den totala fläktkapaciteten styrs genom varvtalsreglering kommer kapaciteten att indikeras på den brutna linjen. 4. P reglering med flytande referens värmeåtervinning = on Som punkt 2, men med P reglering kommer den faktiska regleringstemperaturen alltid att avvika i relation till den faktiska referensen. Anledningen är att den faktiska inkopplingskapaciteten är helt beroende på hur långt den avlästa regleringstemperaturen är från den faktiska referensen. 3-vägsventilens kapacitet regleras via proportionerligt n04 Valve Xp band och fläktarna regleras via proportionerligt n60 Fan Xp band. Detta innebär att 3-vägsventilen kommer att vara helt öppen när temperaturen är n04 S7/Pc Xp över den faktiska referensen, och fläktarna kommer att ge full kapacitet när temperaturen är n04 S7/Pc Xp + n60 S8 Xp över den faktiska referensen. In- och urkoppling av fläktarna visas i bilden. Om fläktkapaciteten styrs genom varvtalsreglering kommer kapaciteten att indikeras på den brutna linjen. AK-PC 420 Manual RS8EL307 Danfoss

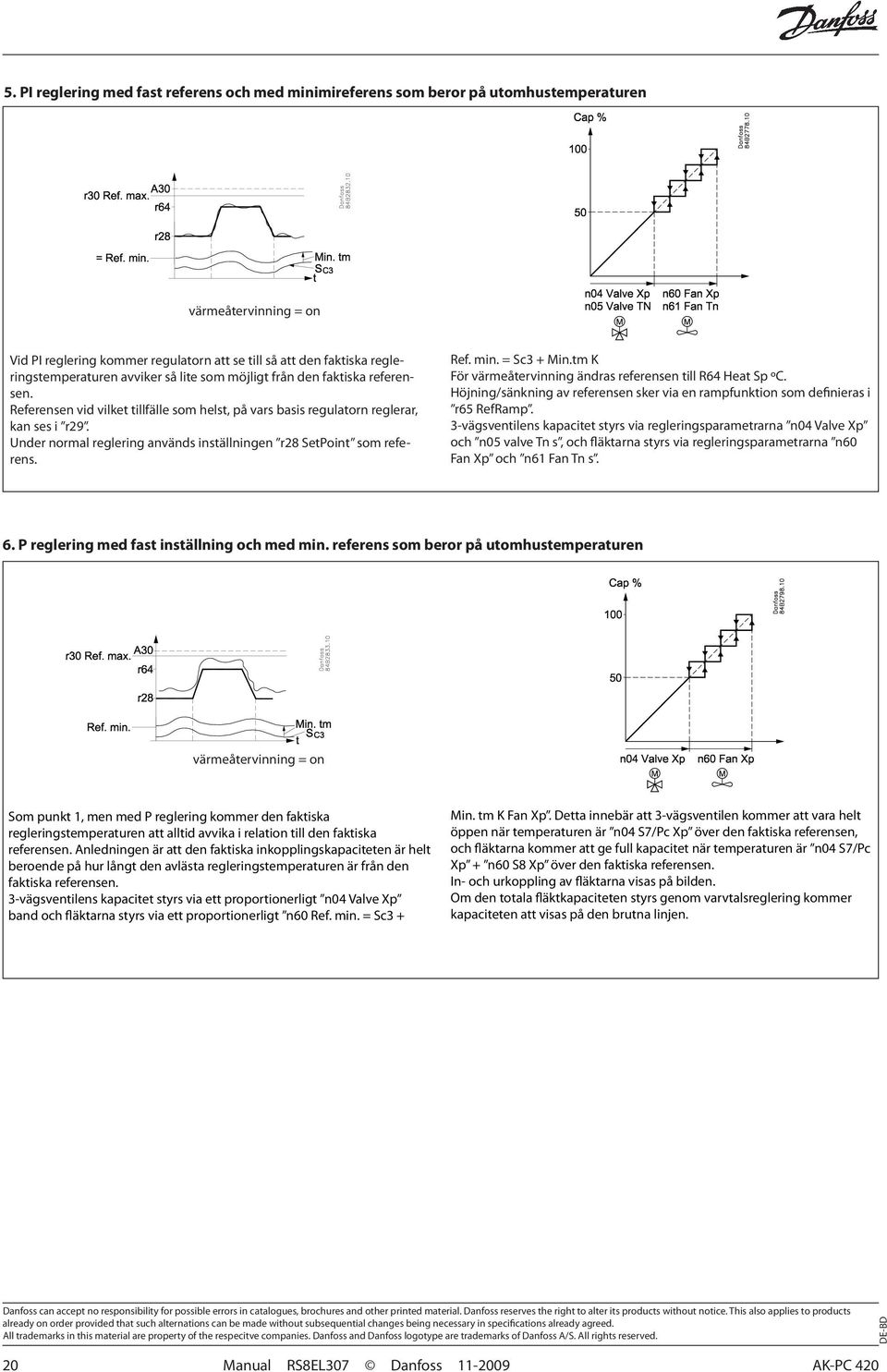

20 5. PI reglering med fast referens och med minimireferens som beror på utomhustemperaturen värmeåtervinning = on Vid PI reglering kommer regulatorn att se till så att den faktiska regleringstemperaturen avviker så lite som möjligt från den faktiska referensen. Referensen vid vilket tillfälle som helst, på vars basis regulatorn reglerar, kan ses i r29. Under normal reglering används inställningen r28 SetPoint som referens. Ref. min. = Sc3 + Min.tm K För värmeåtervinning ändras referensen till R64 Heat Sp ºC. Höjning/sänkning av referensen sker via en rampfunktion som definieras i r65 RefRamp. 3-vägsventilens kapacitet styrs via regleringsparametrarna n04 Valve Xp och n05 valve Tn s, och fläktarna styrs via regleringsparametrarna n60 Fan Xp och n61 Fan Tn s. 6. P reglering med fast inställning och med min. referens som beror på utomhustemperaturen värmeåtervinning = on Som punkt 1, men med P reglering kommer den faktiska regleringstemperaturen att alltid avvika i relation till den faktiska referensen. Anledningen är att den faktiska inkopplingskapaciteten är helt beroende på hur långt den avlästa regleringstemperaturen är från den faktiska referensen. 3-vägsventilens kapacitet styrs via ett proportionerligt n04 Valve Xp band och fläktarna styrs via ett proportionerligt n60 Ref. min. = Sc3 + Min. tm K Fan Xp. Detta innebär att 3-vägsventilen kommer att vara helt öppen när temperaturen är n04 S7/Pc Xp över den faktiska referensen, och fläktarna kommer att ge full kapacitet när temperaturen är n04 S7/Pc Xp + n60 S8 Xp över den faktiska referensen. In- och urkoppling av fläktarna visas på bilden. Om den totala fläktkapaciteten styrs genom varvtalsreglering kommer kapaciteten att visas på den brutna linjen. Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alternations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respecitve companies. Danfoss and Danfoss logotype are trademarks of Danfoss A/S. All rights reserved. DE-BD 20 Manual RS8EL307 Danfoss AK-PC 420
