Bo Silversten, Market Manager BU Transformers, ABB Sverige Transformatorer. För ett starkare, smartare och grönare elnät

Transkript

1 Bo Silversten, Market Manager BU Transformers, ABB Sverige Transformatorer För ett starkare, smartare och grönare elnät

2 Energi för villor försvinner i transformatorer Det är 1 miljard som går upp i rök varje år February 22, 2018 Slide 2

3 Krafttransformatorer Kvalitet hela vägen från förfrågan till upphandling

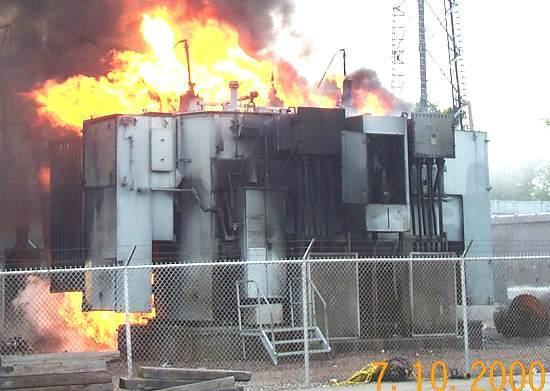

4 Resultatet av en kortslutning February 22, 2018 Slide 4

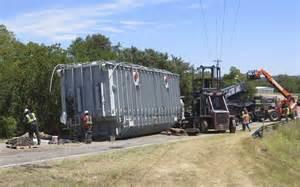

5 Avbrott stilleståndskostnader reparationer Kvalitetsproblem February 22, 2018 Slide 5

6 Hur utvärderar ni era krafttransformator-upphandlingar? Förutom själva priset.. Förluster och bortfall av inkomster Värdera förlusterna ur ett livslångt perspektiv (TCO), från ett ecodesignperspektiv (2015, 2021, 2027 ) Värdera elpris-ökning över livslängden Värdera stillestånd och avbrott Kvalité, tillgänglighet och service (IEC Cigré) Verifiera transformatorns: Kortslutningstålighet IEC (KEMA) Termiska tålighet IEC Elektriska tålighet IEC Verifiera detta genom att ställa krav i förfrågan (Cigré 528) Genomför en Design Review hos leverantören (Cigré 529) Utvärdera leverantörens fabrik, tillverkning och eftermarknadsservice (Cigré 530) Säkerhet Värdera drift-, person- och miljösäkerhet mot brand, för fastigheter och andra egendomar etc. Värdera inställelsetid och kompetens hos leverantörens serviceföretag OPEX CAPEX February 22, 2018 Slide 6

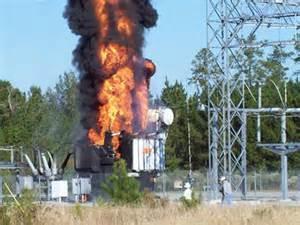

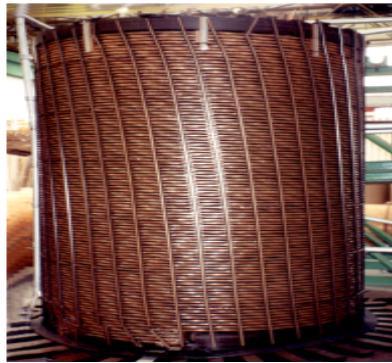

7 Ingen vill uppleva detta! Avbrott stilleståndskostnader reparationer 1. Kortslutningspåkänningar under flera år i drift men transformatorn kan fortsätta att fungera 2. Lindningarna påverkas men transformatorn kan fortsätta att fungera 3. Nästa kortslutning förstör transformatorn explosion och brand 4. Havererad transformator och totalt avbrott 1. Lindning utsatt för kortslutning 2. Buckling 3. Brand och explosion 4. Havererad transformator En transformator designad enligt IEC ska vara kortslutningssäker. Det finns ett stort antal transformatorer som aldrig har blivit testade mot kortslutningskrafter eller som har blivit tekniskt verifierade av köparen. February 22, 2018 Slide 7

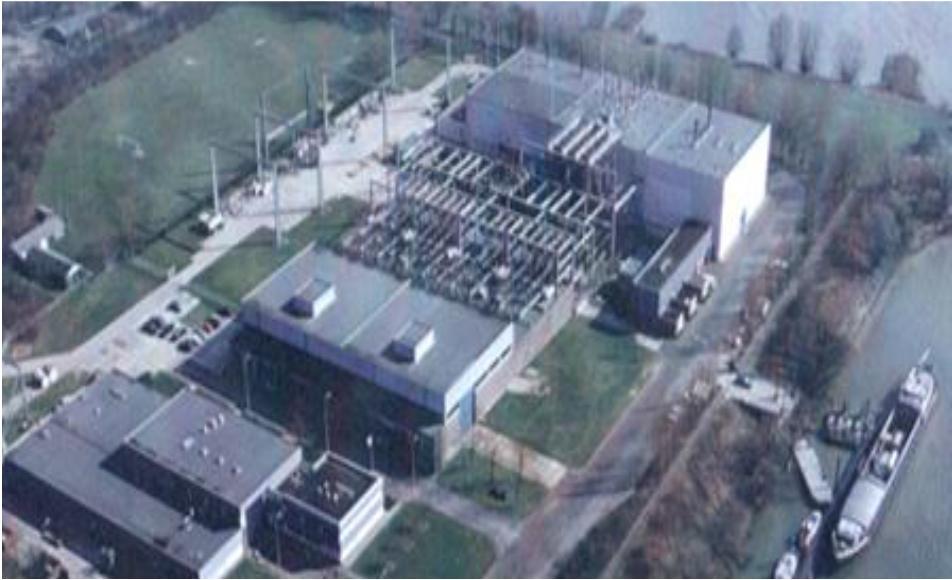

8 Short-circuit test KEMA Holland Criteria for approved SC test: Change in SC impedance <1% No visible damages Perform routine tests before and after the full scale test (3 *SC tests per phase) Which transformers shall be tested: Strategic valuable units Series of similar transformers Network with frequent failures New supplier February 22, 2018 Slide 8

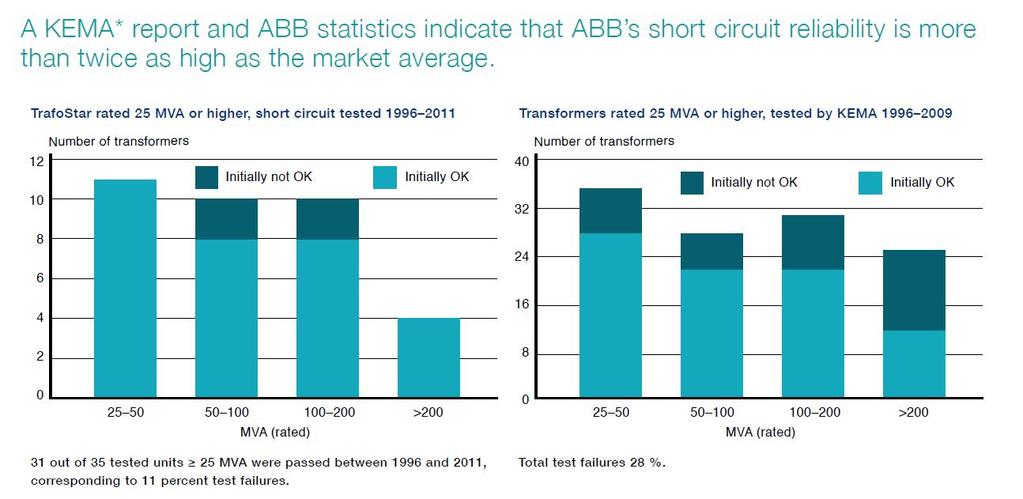

9 Cigré Guideline för bra specifikationer Kortslutningsstatistik från KEMA, Holland ABB Alla testade KEMA = 28 % testfel ABB = 11 % testfel KEMA ABB = % testfel Många transformatorer är inte kortslutningssäkra February 22, 2018 Slide 9

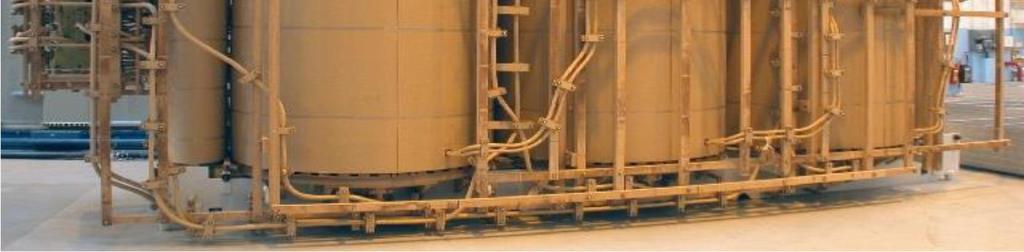

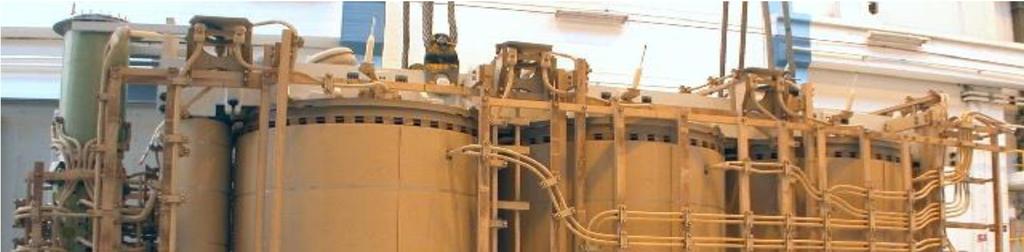

10 Transformatorer Isolationsmaterial Isolationssystemet = papper och olja i samarbete February 22, 2018 Slide 10

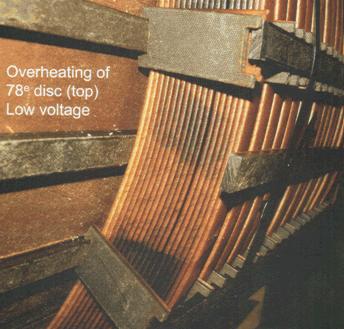

11 Termisk hållfasthet ej säkerställd eller verifierad Hot spots, överhettning, nedbrytning av isolation February 22, 2018 Slide 11

12 Cigré guidelines for power transformers

13 Cigré Guidelines Specifikationer 528, Design Review 529, Utvärdering 530 February 22, 2018 Slide 13

14 Upphandling av krafttransformatorer Cigrés rekommendationer för hög kvalité 1. Använd auditerade tillverkare [Cigré 530] 2. Specifikationer baserade på funktionskrav [Cigré 528] o Specificera funktioner, men inte lösningar o Energieffektivitet genom förlustvärdering värderad över livslängden 3. Verifiera de viktigaste transformatorkriterna [Cigré 529] och gör en Design Review o Mekaniskt Tester enligt IEC o Termiskt Tester enligt IEC o Dielektriskt Tester enligt IEC Edit.3 Kvalitetsaspekterna blir än viktigare hur formuleras dessa i de standards vi använder? February 22, 2018 Slide 14

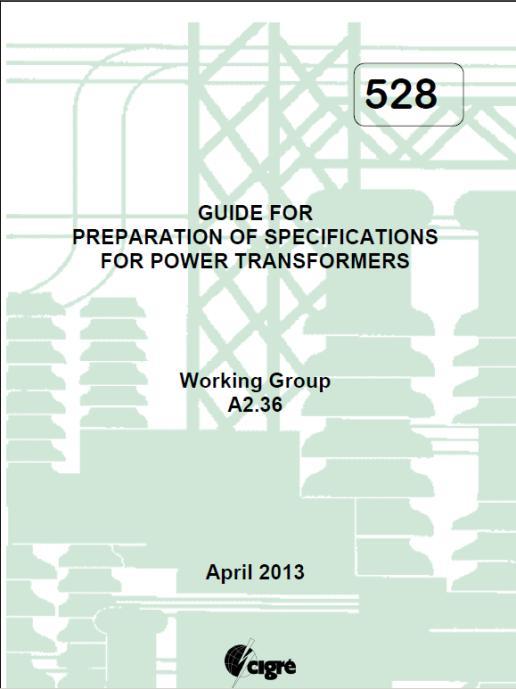

15 Cigré Guideline 528 för bra specifikationer Hur skrivs en bra specifikation? Guide för att göra en specifikation Nyckelordet för att få den transformator som man vill ha är kommunikation. Specifikationen är grunden till den tekniska kommunikationen. Belyser viktiga delar i specifikationen Förklarar syfte och betydelse med specifikationen Refererar till IEC Specificera kvalitetsfaktorer istället för bara kostnader Specificera funktioner men inte lösningar Energieffektivitet genom korrekt förlustvärdering där MEPS är ett minimum Nödvändigt att se över specifikationer oftare February 22, 2018 Slide 15

16 Cigré Guideline för bra specifikationer Specificera tekniska parametrar Inkludera Temperaturstegring Isolationsnivåer Överspänningar Ljudnivåer Förlustvärderingar m.m. Exkludera Magnetisering Strömtäthet Isolationsavstånd Marginalkrav m.m. Specificera funktioner, men lämna lösningarna till tillverkaren February 22, 2018 Slide 16

17 Cigré Guideline för bra specifikationer Tydliggör dina utvärderingskriterier Vilka kriterier är viktiga för Dig? Pris? Förluster? Referenser? Tillverkarens kapacitet? Teknisk kompetens? Kvalitet? Projektgenomförande? Service, eftermarknad, inställelsetid? Med flera Cigré 528 Appendix A: Loss evaluation, penalties/ bonuses and rejection Utvärderingskriterier en del av specifikationen February 22, 2018 Slide 17

18 Short-circuit strength of Power Transformers IEC

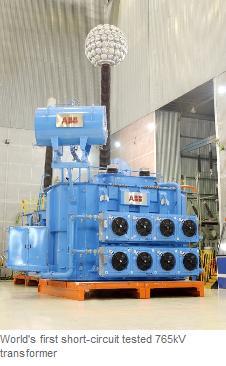

19 World s first 765kV transformer successfully short circuit tested by ABB Reliable generator transformers to support India s power infrastructure, have successfully passed the highest voltage short circuit test, at a world first of 765kV. ABB s business unit transformers achieved another milestone on successful completion of the dynamic short-circuit tests on a 315 MVA, 765 kv single phase generator step up transformer (GSU), manufactured at its factory in Vadodara, India. A total of seven transformers will be supplied to NTPC Ltd. India for its 2x800MW Gadarwara Super Thermal Power station in Madhya Pradesh in India. The dynamic short circuit test is the most difficult test a transformer can be put through, where it is subject to higher fault levels than it would face in the power network. Passing this test proves the transformer s robustness to withstand rigors' in the field, validating design excellence and flawless production. ABB transformers are designed to ensure maximum reliability and availability. The tests verify the mechanical and electrical stability to withstand high forces. ABB conducted the test at KEMA, an independent laboratory in the Netherlands, according to International Electrotechnical Commission (IEC) standards. ABB has short circuit tested over 170 power transformers of various ratings and demonstrated best in class short circuit performance, with a failure rate that is less than half of the market average. To date, this is the highest voltage generator transformer ever to have undergone and passed such rigorous testing. February 22, 2018 Slide 19

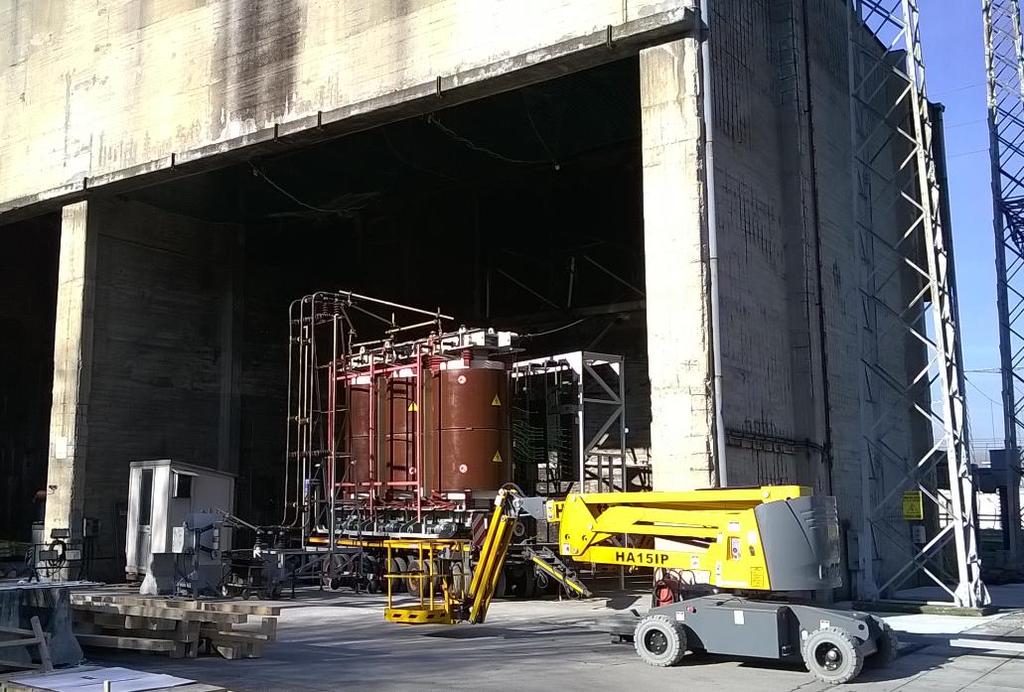

20 HiDry 72 Torr transformator - kortslutningstestad på CESI Italien Den största torra transformatorn som hittills blivit testad; 31,5MVA, 66/22kV OLTC Med godkänt resultat February 22, 2018 Slide 20

21 Kortslutningskrafter Visste du att Kortslutningsströmmar skapar mekaniska krafter i lindningarna, lindningarna är en mycket känslig del för mekanisk stress Kortslutningsströmmar är gånger nominell ström Krafterna i lindningarna är gånger större jämfört med normal driftförhållanden Kortslutningståligheten är nyckeln för en pålitlig drift February 22, 2018 Slide 21

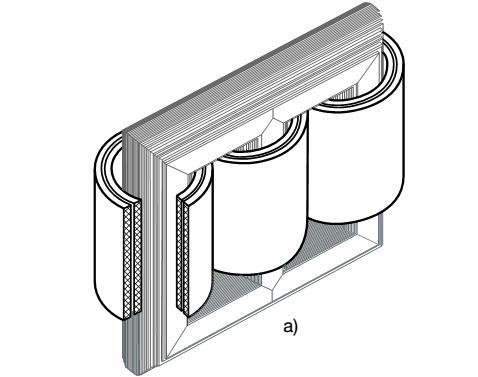

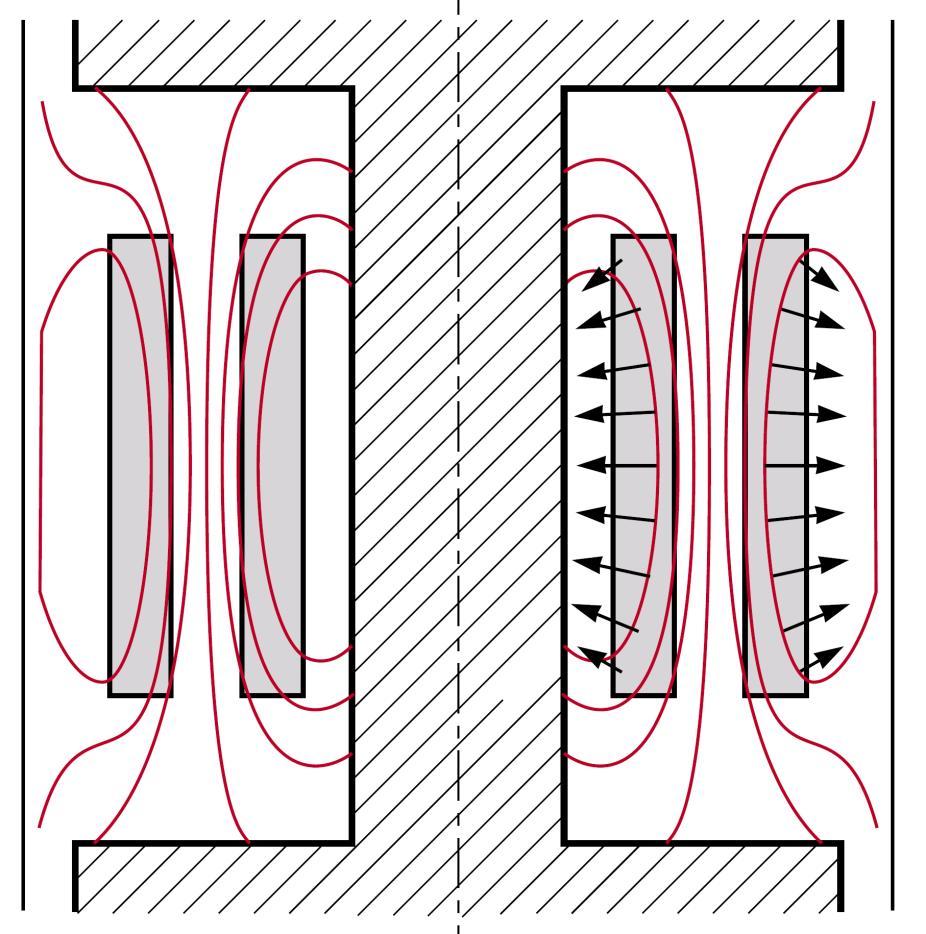

22 Kortslutningskrafter Elektromagnetiska krafter i en lindning (2-lindnings konf.) Ström Kraft Flöde Active part Core Inner winding Outer winding February 22, 2018 Slide 22 Kraftpåkänningar orsakar stor stress i lindningarna

23 Kortslutningskrafter Axiella krafter ökar p.g.a. obalans (axiell förskjutning) Innerlindning Ytterlindning F axial F axial February 22, 2018 Slide 23 Netto-krafterna (uppåt/nedåt) orsakar stress i ändisolationen

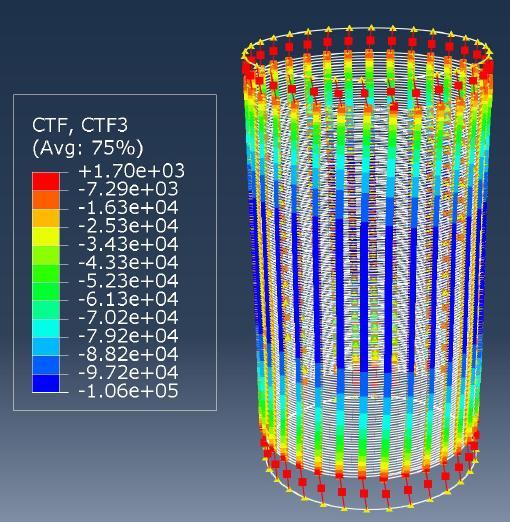

24 Kortslutningskrafter Dynamiska effekter av en kortslutning Dynamic effects are taken into account by either,..dynamic factors, or..dynamic calculation Ändkrafter pga. axiell förskjutning, trycker lindningen mot toppen February 22, 2018 Slide 24 Dynamiska (pulserande) krafter skapar mycket mera stress än statiska krafter

25 Kortslutningskrafter Exempel 100 MVA transformator Peak = 70 ka Current Peak = 2300 kn Force Current F I 2 Force Time Time Krafter i en bilkrasch (100 km/h) I en transformator är kraften dubbelt så stor (jmf med bilkraschen ovan), och lindningen måste klara ett flertal kortslutningspåkänningar under en kortslutning February 22, 2018 Slide 25 Dimensionering av kortslutningståligheten kan vara utmanande!

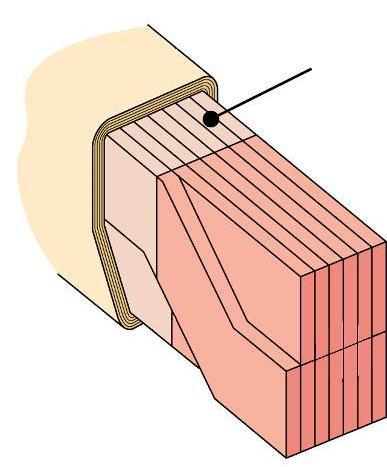

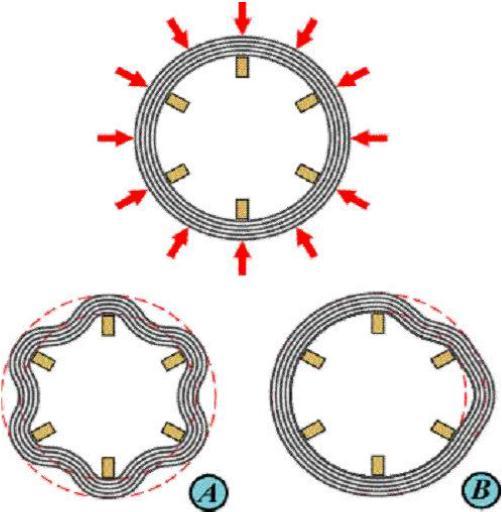

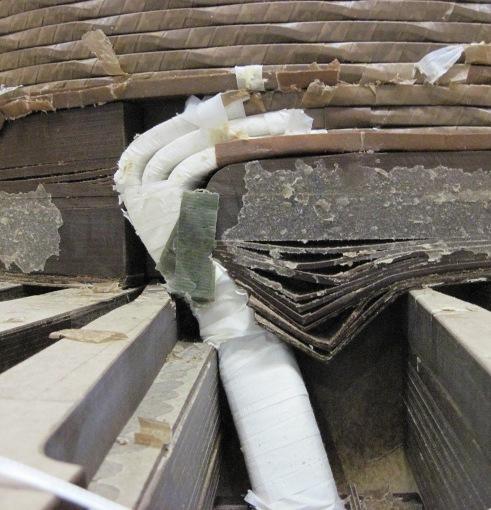

26 Kortslutningsfel Buckling IEC : Limit for compressive stress (MPa) Regular strands, non-bonded CTCs Resin-bonded strands, CTCs 0.35 σ σ 0.2 CTC cable Glue February 22, 2018 Slide 26 Ökad säkerhetsfaktor mot buckling, med epoxi-inbunden CTC ledare

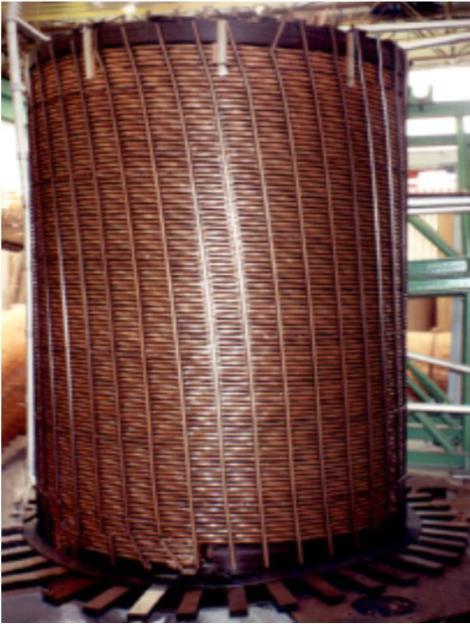

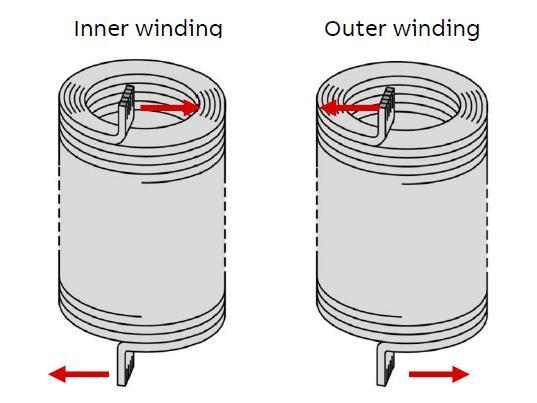

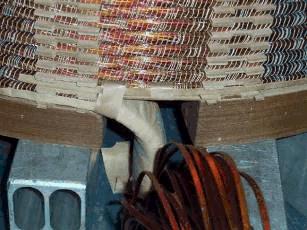

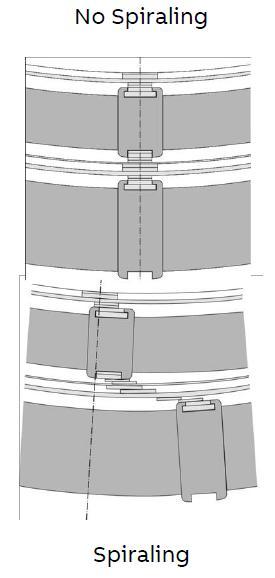

27 Kortslutningsfel Spiraling A tangential shift of end turns in helical type windings: Typical in low voltage winding of GSU transformer Influenced by winding design and production tightness IEC : Limit for thrust force acting on low-voltage winding exits leads (kn) N/A February 22, 2018 Slide 27

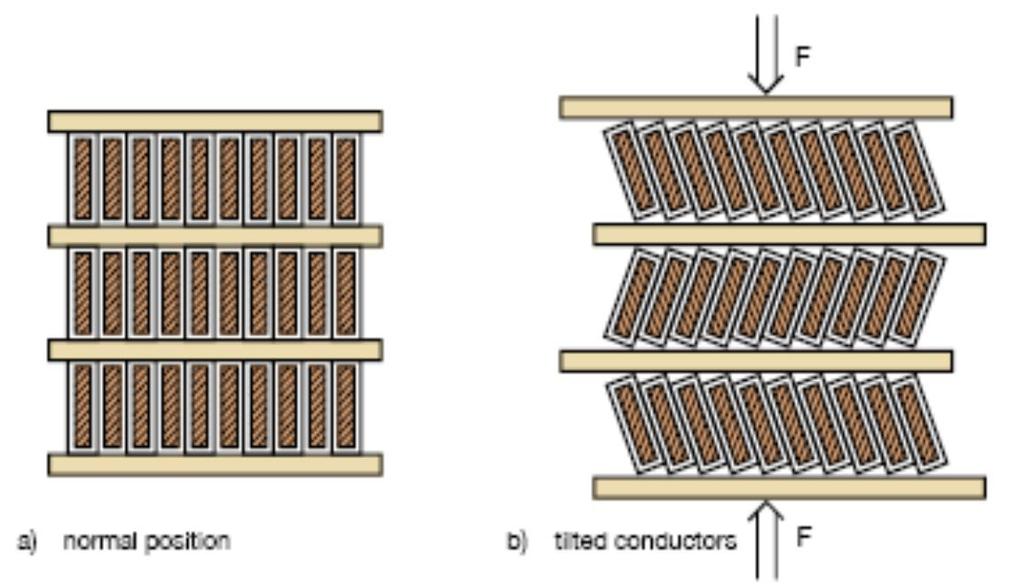

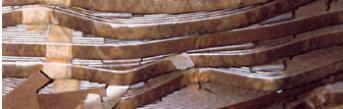

28 Kortslutningsfel Tilting of conductors IEC : Limit for actual axial compressive force (kn) 0.8 F tilting,critical February 22, 2018 Slide 28

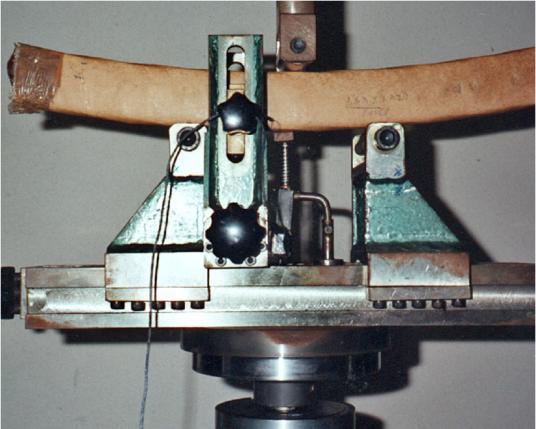

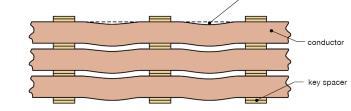

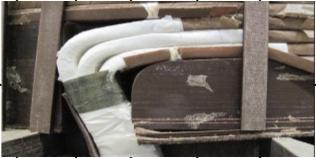

29 Kortslutningsfel Bending of conductors IEC : Limit for bending stress on conductors (MPa) Axial bending in the span between radial spacers Radial bending in the span between axial sticks or spacers 0.9 σ σ 0.2 February 22, 2018 Slide 29 Lindningarna är dimensionerade att vara självbärande, för att undvika fri buckling

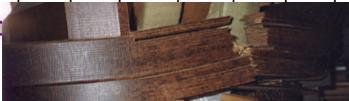

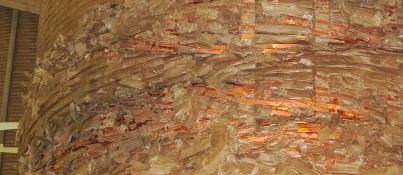

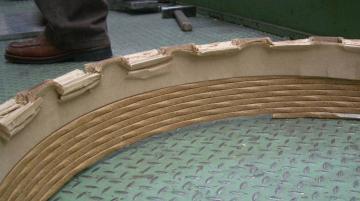

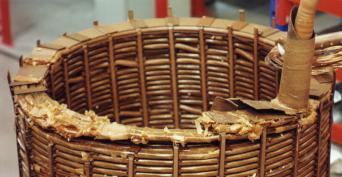

30 Kortslutningsfel Collapse of end insulation Insulation structure collapse under high Axial forces: Under high axial forces windings shifts degenerate in further force increase till insulation structure collapse Influenced by design but also by production tolerances and tightness Stacked type - Horizontally laminated pressboard IEC : Wound type - Vertically laminated pressboard Limit for compressive stress in end insulation (MPa) Stacked type Wound type February 22, 2018 Slide 30

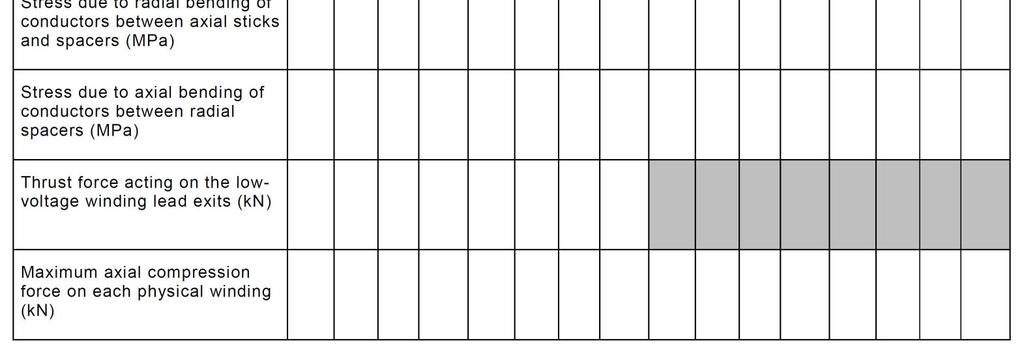

31 Design review according to IEC Calculated and allowed forces in windings Stretching of conductors Free buckling Forced buckling Bending of conductors Spiraling Crushing of turn-to-turn insulation February 22, 2018 Slide 31

32 Design review according to IEC Calculated and allowed forces in windings Tilting of conductors Crushing of end insulation Crushing of turn-toturn insulation Collapse of end support Collapse of press ring February 22, 2018 Slide 32

33 Cigré Guideline för bra specifikationer IEC (edit 3, 2006) Short circuit strength Så här står det i IEC Ability to withstand the dynamic effects of short circuit 1 Scope This part of IEC identifies the requirements for power transformers to sustain without damage the effects of overcurrent's originated by external short circuits. It describes the calculation procedures used to demonstrate the thermal ability of a power transformer to withstand such overcurrent's and both the special test and the theoretical evaluation method used to demonstrate the ability to withstand the relevant dynamic effects. The requirements apply to transformers as defined in the scope of IEC General If required by the purchaser, the ability to withstand the dynamic effects of short circuit shall be demonstrated either by tests, or.. by calculation and design and manufacture considerations. The choice of method of demonstration to be used shall be subject to agreement between the purchaser and the manufacturer prior to placing the order. February 22, 2018 Slide 33 Hur kan detta verifieras? Ny djupare revision pågår, första utkast beräknas 2018

34 Cigré Guideline för bra specifikationer IEC (edit 3, 2006) Short circuit strength Så här står det i IEC Theoretical evaluation of the ability to withstand the dynamic effects of short circuit (Annex A) IEC annex A gives guidelines for the theoretical evaluation of the ability of a power transformer to withstand the dynamic effects of short circuit, based on calculation and consideration of the design characteristics and manufacturing practices. The theoretical evaluation of the ability of a power transformer to withstand the dynamic effects of short circuit consists of a design review covering the main mechanical strength aspects of the transformer. A.3 Guidelines for conducting the design review February 22, 2018 Slide 34 Hur kan detta verifieras

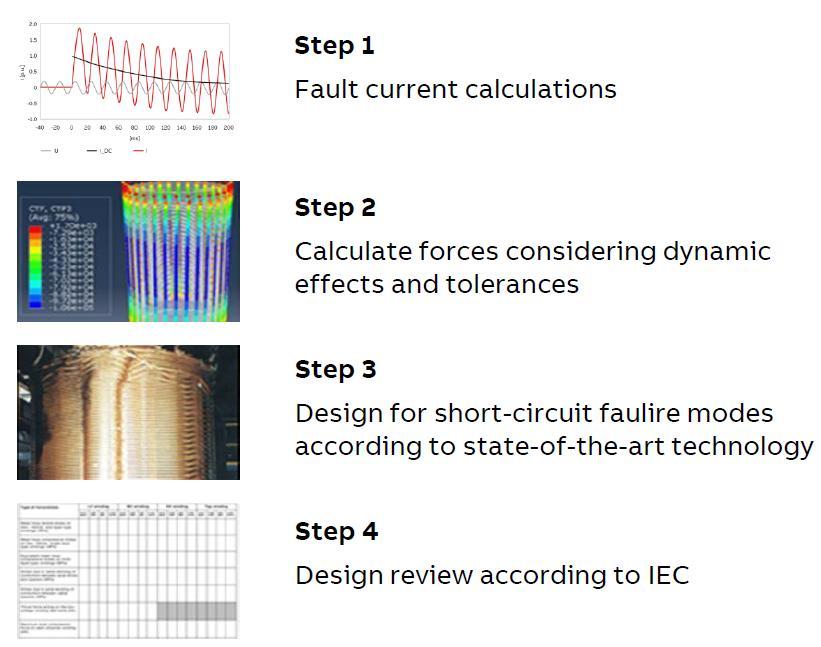

35 Short-circuit failure modes ABB TrafoStar - Robust design to improve reliability ABB TrafoStar design tool and manufacturing platform embed stringent design rule, criteria and manufacturing procedure covering all described aspects. ABB TrafoStar short circuit design concept has been proven by 62 full scale tests since IEC annex A it is an excellent tool that allow through design verifications covering all major aspects related to Short Circuit withstand capability. Salient features of the windings: All windings are radial self supporting Spiraling of windings is prevented Dynamic response of the winding is considered February 22, 2018 Slide 35 ABB TrafoStar väl beprövat design verktyg

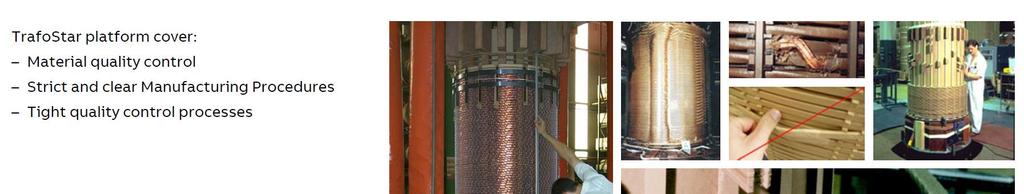

36 Short-circuit manufacturing aspects Manufacturing aspects and accuracy February 22, 2018 Slide 36 Viktigt att produktionen är lika noggrann

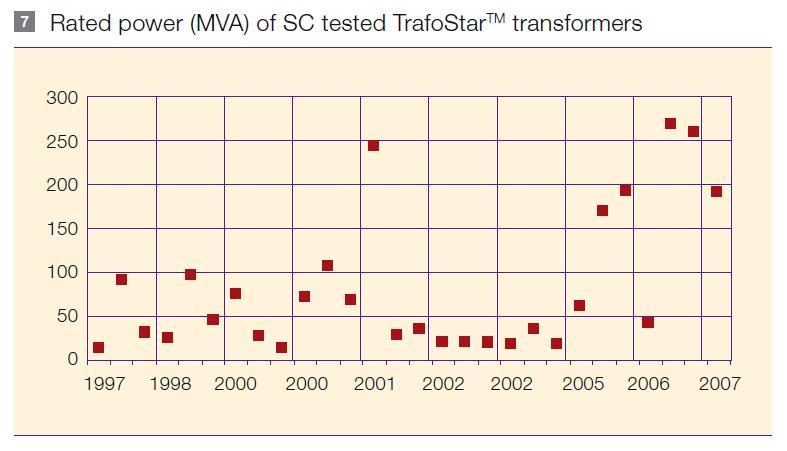

37 ABB s truly outstanding short-circuit performance Rated power (MVA) of SC tested TrafoStar transformers February 22, Viktigt att bevisa att designen klarar en kortslutning.

38 ABB s truly outstanding short-circuit performance Short Circuit Tests for Transformers made in ABB Vaasa Finland PDO Kauther (OMAN), VSD 22.6/11.3/11.3/13.1 MVA 132/7.26/7.26/11 kv BBRail (Malesia), Railway feeder 20 MVA, 132/25 kv Al Ain (UAE), VSD, 6.04/4x1.51 MVA, 33/4*2.305 kv Shuweihat (UAE), VSD, 5.762/4x1.440 MVA, 11/4*1.903 kv Shuweihat (Dubai), VSD, 2 MVA 11/0.433 kv Hong Kong Metro, Transformer -rectifier, 4.25/2.2/2.2 MVA, 33/0.582/0.582 kv Trondheim University, SC test transformer, 0.6 MVA, 11.6/24(12) kva SNCF feeder transformer 30 MVA, 90/2 x 27,5kV Railway Administration Finland, Autotransformer 4 MVA, 55/27,5 kv Denver Transit Railway feeder 17 MVA 115/27.5 kv Cerro Verde VSD 3.7 MVA 33/2*2.305 KV Braskem VSD 11.1/2*5.5 MVA, 13.8 / 2* 2.2 Eiffage France, Railway 10 MVA, 55/27.5 kv February 22, 2018 Slide 38 Viktigt att bevisa att designen klarar en kortslutning

39 Kortslutningshållfasthet Förslag på text Förslag på text Short circuit withstand capability Short circuit withstand capability shall be verified at Design Review according to Cigré TB 529. Special attention shall be taken to production tolerances in the short circuit design. The short circuit design should also comply with IEC , Annex A. The calendar time for this Design Review will be decided in the Post Contract Design Review. The tender shall include, as an option, full short circuit test on one transformer. Price for test and adjusted delivery schedule due to test shall be quoted in this option. After the Design Review, the owner (customer) will decide if the option of short-circuit test will be used. February 22, 2018 Slide 39 Specificera Annex A för att undvika misstolkning av IEC

40 Kortslutningshållfasthet Rekommendation Design review enligt IEC (Cigré 529), kan teoretiskt försäkra att transformatorn är kortslutningssäker Fullskaligt kortslutningsprov kan praktiskt försäkra att transformatorn är kortslutningssäker February 22, 2018 Slide 40

41 Kortslutningshållfasthet Summering Kortslutningskrafterna i lindningar är gånger större än under normal drift IEC kräver att krafttransformatorer vara designade för att klara av kortslutningar Kortslutningskrafter och peak-faktor måste specificeras för design av korrekt felström Kortslutningskrafter delas in i axiella och radiella krafter Axiell obalans i lindningar skapar större axiella krafter Dynamiska krafter kan beräknas genom dynamiska modeller eller dynamiska faktorer Risken för kortslutningsfel kan utvärderas i en Design Review enligt IEC Ca 28% av alla kortslutningstestade transformatorer fallerar hos KEMA s testlaboratorier i Holland February 22, 2018 Slide 41

42 Thermal strength of Power Transformers IEC

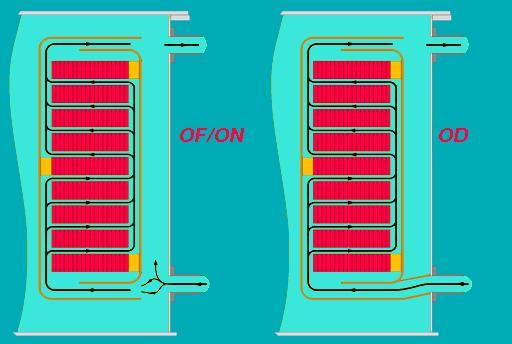

43 Cigré Guideline för bra specifikationer Termisk design Oljestyrd kylning med blockstyrning Oljekylningsguide Blockera oljan vertikalt Tvinga oljan gå horisontalt February 22, 2018 Slide 43 Viktigt visa hur oljestyrningen är mest effektiv för att bl.a. undvika hotspots

44 Cigré Guideline för bra specifikationer Termisk design Oljestyrd kylning med blockstyrning Cooling types ONAN = Oil Natural Air Natural ONAF = Oil Natural Air Forced OFAF = Oil Forced Air Forced OFWF = Oil Forced Water Forced ODAF = Oil Directed Air Forced ODWF = Oil Directed Water Forced February 22, 2018 Slide 44 Olika kylmedia och kylarstyrning

45 Cigré Guideline för bra specifikationer Termisk design Hot-spot stor inverkan på åldringen Hot-spot temperatures, C C Temperature, Temperature, C C Disc number Disc number Oil guide 66 5 K difference Oil guide Oil 68guide 66 Oil guide 66 Oil guide Oil 70guide 68 February 22, 2018 Slide 45 Vi rekommenderar mätning av Hot-spot med optisk fiber

46 Cigré Guideline för bra specifikationer Termisk design Åldringshastighet Åldringshastigheten i isolationsmaterialet fördubblas var 6-8:e grad i hotspot-regionen. Aktuella livslängden är beroende av många faktorer under driftperioden February 22, 2018 Slide 46 Åldringshastigheten fördubblas vid 6 graders ökning

47 Cigré Guideline för bra specifikationer IEC Termisk design i specifikationen förslag till text. Thermal capability, winding temperature rise incl. Hot Spots Förslag på text The transformers shall fulfill requirements in IEC : Temperature rise for liquid-immersed transformers General: The thermal capability for Winding Hot-spot shall be verified both at Design Review and after the Temperature rise test. Time for this will be decided in project kick-off meeting. If not otherwise stated all transformers, even multi winding transformers, shall be capable of continuous operation with rated current in all windings without exceeding the allowable standardized temperature rises, note both mean winding temperature rise and hot spot rise. The tender shall include, as an option, direct temperature measurements by fiber-optics in the main windings upper regions. Price for test and adjusted delivery schedule due to test shall be quoted in this option. Temperature rise: Recorded and calculated temperatures and mean winding and hot spot temperature rises shall be presented with one decimal place in the test report. In the final summary integers shall be used. Method of calculating the hot spot temperature from the heat run test shall be described when no fiber optic transmitters are used. Winding thermometers shall in connection with the temperature rise test be calibrated to show the true winding hot spot temperature, i.e. calibrated by means of the true hot spot factor. All necessary parameter settings and description of the hot spot factor calculation methodology shall be presented in the test report. February 22, 2018 Slide 47 Del av specifikationen

48 Dielectric strength of Power Transformers IEC

49 Cigré Guideline för bra specifikationer Dielektrisk design Krav på pd-nivåer Ökad spänningsnivå Gamla IEC Nya IEC edit Um / Ur / 3 1 timmes-prov 1.5 Um / Ur / 3 pd-nivå (1-hour) 500 pc 250 pc Bakgrunds pd 100 pc 50 pc (Trafo) 100 pc (SR) Så här står det i IEC Um is replaced by Ur (där 150 % nu är 158 %, och 170% nu är 180%) q pd-källor Gasbubblor i materialet Dålig impregnering av isolationen Smuts i isolation/olja Dåliga elektriska anslutningar q Konsekvenser vid hög pdnivå Ökad risk för överslag Ökad åldringshastighet Lokala hotspotpunkter Uppdatera specifikationen enligt ny IEC , edit. 3

50 Cigré Guideline för bra specifikationer Dielektrisk design 1 timmes-provet Test acceptance criteria The test can only be considered valid if the measured background PD level does not exceed 50 pc at both the beginning and the end of the test. For tests on shunt reactors a background PD level of up to 100pC may be accepted. NOTE: The higher background level for shunt reactors is because filtering of the test supply might not be possible where high current and high voltage is required. The test is successful if all the following criteria are fulfilled: a) no collapse of the test voltage occurs; b) none of the PD levels recorded during the one hour period exceed 250 pc; c) the PD levels measured during the one hour period do not exhibit any rising trend and no sudden sustained increase in the levels occur during the last 20 min of the test; d) the measured PD levels during the one hour period do not increase by more than 50 pc; e) the PD level measured at a voltage level of (1,2 Ur ) 3 after the one hour period does not exceed 100 pc. If the criteria c) or d) are not met, the one hour period may be extended and these criteria will be considered to have been met if they are fulfilled for a continuous period of one hour.

51 Cigré Guideline för bra specifikationer Dielektrisk design pd-nivåer förslag till text. Förslag på text Dielectric capability at PD test: Induced Voltage test The transformer shall withstand the induced voltage test with partial discharge measurement (IVPD) with the stipulated criteria as in IEC Edit.3 Del av specifikationen, (ny uppdatering av standarden)

52 Cigré Guideline för bra specifikationer Dissolved Gas Analysis DGA identifierar hög temperatur Annex D; Dissolved gases analysis for the detection of local overheating Effektiv metod för att hitta höga temperaturer i tanken Position inte given Kompetens och erfarenhet krävs för en analys Värmeprov Stabil temperatur Oljeprov varannan timme Hög nogrannhet av DGA test-utrustning Så här står det i IEC IEC Dissolved gas-in-oil analysis For large mineral oil-immersed power transformers, in which additional flux effects are potential risk factors, a chromatographic analysis of dissolved gas-in-oil may allow the detection of possible local overheating. If agreed between manufacturer and purchaser, the analysis should be performed as a special test before and after the temperature rise test. ppm 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00-0,05 Eten (C2H4) Etan (C2H6) Metan (CH4) Propen (C3H6) Propan (C3H8) tid (h) Inkludera DGA i specifikationen

53 Design review of Power transformers Cigré guide line 529

54 Cigré Guideline för en bra Design Review Varför en Design Review 529, ser till följande: Applikation Kontraktsförståelse Tolkning av använda standards Tolkning av specifikationen Övriga krav Säkra kvalitén Verifiera designen enligt kravspecifikationen Identifiera risker (ny teknologi, nya lösningar ) February 22, 2018 Slide 54 Del av specifikationen

55 Cigré Guideline för en bra Design Review Säkerställer kvalitén En Design Review enligt Cigré 529, ska genomföras med avsikt att göra en grundlig kontroll av den beställda transformatorn, och att ge köparen en tydlig förståelse för transformatorns konstruktion, tillverkning och provning. Design Review ska hållas så snart konstruktionen har frysts. February 22, 2018 Slide 55 Del av specifikationen

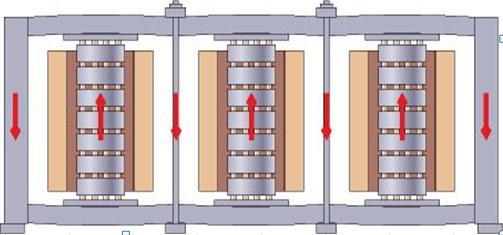

56 Cigré Guideline för en bra Design Review Transformatordesign Kärnan Kärnans hot spot Kärnplåtskvalité Märke, typ, kvalité Kärnplåtsisolation Överlappning, design, toleranser Max flödestäthet Kärnkylning Kärninfästning Magnetisk flödeskontroll, skärmning Etc.. Shunt Reactor core February 22, 2018 Slide 56 Tillverkaren ska förklara hur kärnan kommer att uppträda inom dessa parametrar

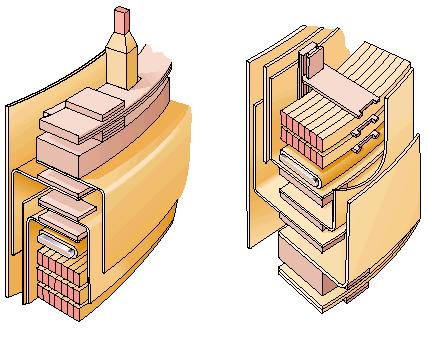

57 Cigré Guideline för en bra Design Review Transformatordesign Lindningarna Lindningstyp, dimensioner och detaljer Typ av ledare, kardeler, isolation Transponeringar Strömtäthet Axiella och radiella kanaler, toleranser Isolationssystem Läckfält, övertoner Omkopplings-disposition Virvelförluster Mekaniska krafter Lindningars termiska analyser Kartläggning av lindningens hot-spot temperaturer Lindningsdimensionering / pressning / behandling February 22, 2018 Slide 57 Tillverkaren ska förklara hur lindningarna kommer att uppträda inom dessa parametrar

58 Supplier capability assessment of Power transformers Cigré guide line i linje med LUF 2007:1092: Kvalificering och urvalsbedömning (11kap.)

59 Kvalificering och urvalsbedömning Vad vi ser för utvärderingskriterier idag.. Pris ~ % Förluster 20-30%= Teknik men bedöms (alltid) lika.. Kvalité men bedöms (alltid) lika.. Referenser men bedöms (alltid) lika.. Miljö men bedöms (alltid) lika.. Service men bedöms (alltid) lika.. m.fl men bedöms (alltid) lika.. Det är sannolikt större skillnad i dessa övriga kriterier än vad utvärderingen visar

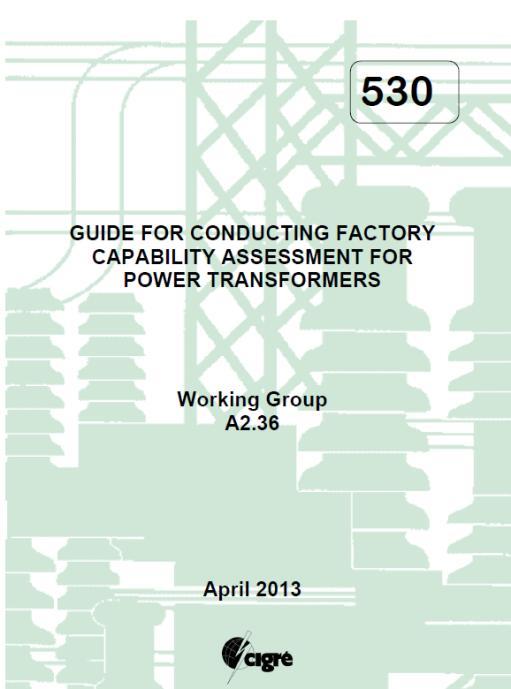

60 Cigré Guideline 530 bedömer fabrikens förmåga Syfte med bedömningen Certifiera hög kvalité på leverantörerna Effektivare anbudsprocesser Effektivare projektgenomförande Livslängdstänkande Ökad kvalité Du vet vad du köper February 22, 2018 Slide 60 Syftet med att prekvalificera en fabrik

61 Cigré Guideline 530 bedömer fabrikens förmåga Produktkvalitet, processkvalitet och servicekvalitet mm 9 Värderingsgrunder (i grunden ca 14 aspekter): Pris, förluster och leveranstid 1. Fabrikens prestanda Prestanda, genomloppstid, OTD, kvalitets-störningar, FAT tester 2. Beräknings- och konstruktionsverktyg, IT-verktyg Beräknings- och konstruktionsregler, IT-programvara, konstruktionsverktyg 2D/3D, termisk nätverksmodell, dynamiska kortslutningskrafter 3. Inköpsprocessen Inköpsprocesser mer krav och uppföljningar, revision av underleverantörer, kontinuerliga förbättringar, kontroll av kärnplåtsleverantörer, avvikelser på kärnförluster, kopparledarens hårdhet 4. Tillverkningsmetoder och provning Kontrollkort, kontrollpunkter, renlighet, press av aktiv del och lindningar, torrhetskontroll, testnoggrannhet, kortslutningstester, test- och inspektionsplan 5. Teknologi-bakgrund Teknologibakgrund, R&D utveckling, processer och rapporter 6. Transport och installation Transportmanual, ansvarsförhållanden, transportkontrollkort, impact recorder 7. Garanti och Service efter leverans (under livslängden) Lokal serviceorganisation, reservdelar, tillgänglighet, inställelsetid, kommunikation Finansiella, kommersiella och legala aspekter 9. Hälsa och säkerhet February 22, 2018 Slide 61 Värderingsgrunder vid en upphandling

62 Cigré Guideline 530 bedömer fabrikens förmåga Checklista February 22, 2018 Slide 62 Checklista

63 Krav- och utvärderingskriterier Exempel på olika (krav-) kriterier 1. Kortslutningstester (antal godkända fullskaletester på motsvarande storlekar, fallande skala) 2. Förlustvärdering över livslängden (energieffektivare transformatorer = större tålighet) 3. Tekniska krav (mekaniska-, termiska-, dielektriska krav) Cigré Kvalitetskrav (leverantörens tekniska kompetens m.m.) Cigré Miljöpåverkan i fabriken (+hur arbetar tillverkaren med UL etc.) Cigré Ljudkrav (egna krav) 7. Referenser (de senaste 5 år på motsvarande storlekar, krav på x antal..) 8. Leveranstid (egna krav) 9. Garantitid (utökad garantitid med digital övervakning) 10. Leverantörens möjligheter att genomföra leveransen, Cigré Service (inställelsetid, reservdelar, språk..) Cigré Genomföra en Design review enligt Cigré m.m. En mer objektiv värdering av kvalité och energieffektivitet Pris 20% Förluster 50% Cigré % Egna krav 5% February 22, 2018 Slide 63 Ställ krav samt utvärdera dessa krav

64 Ställ krav på en Service i världsklass Akut specialistvård Akut specialistvård för transformatorer Ett journummer till transformatorexperter som talar svenska Kort inställelsetid Vi finns i Din absoluta närhet Reparation i Storvik, Drammen, Vasa, Halle, Brilon.. Fabriker i Ludvika, Vasa, Lodz, Brilon, BadHonnef.. Experter inom alla teknik- och produktområden Tillgång till egna reservdelar Ludvika, Figeholm, Piteå, Comem, Micafil.. Serviceavtal February 22, 2018 Slide 64 Ställ krav på bästa service

65 ABB i Sverige Sälj- och servicecenters 10 Business Centers fördelade över hela Sverige (fetstil på kartan) Över 1300 Servicemedarbetare på 19 orter och anläggningar Gällivare/ Malmberget Kiruna Uddevalla Göteborg Karlstad Örnsköldsvik Sundsvall Ludvika Storvik Västerås Skellefteå Umeå Luleå Malmö Jönköping Oskarshamn Olofström Norrköping Stockholm

66 Krafttransformatorer Summering 1. Mekanisk verifiering (IEC ) 2. Termisk verifiering (IEC ) 3. Dielektrisk verifiering (IEC ) 4. Bättre specifikationer (Cigré 528) 5. Design review (Cigré 529) 6. Utvärdering av leverantörer (Cigré 530) 7. Energieffektivare transformatorer får..: Högre kortslutningstålighet Högre överspänningstålighet Lägre förluster Lägre ljud Lägre inkopplingsströmstöt Lägre lindningstemperatur Lägre miljöbelastning February 22, 2018 Slide 66 Ställ högre krav, också för miljön, värdera och verifiera dessa
