1 Hur kvalitetssäkrar man kabel? Sonja Berlijn (STRI) Bengt Rusk (Banverket) 1

2 Kabel - Ledning Varför kabel: Vädersäker lösning Utpekat som lösning för att minska CDI (Customer Disassifaction Index) Man ser de inte (miljö) I vissa fall lägre magnetfält Behöver mindre utrymme Statistisk oberoende Nackdelar Dyrare Längre reparationstider Lägre tolerans för fel Reparation kan vara omöjligt till svårt i vintertiden 2

3 Varför vill man kvalitetssäkra kabel och dess funktion? Bättre tillgänglighet, lägre CDI Minska underhållskostnader Minska reperationskostnader 3

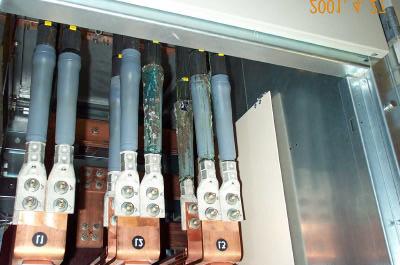

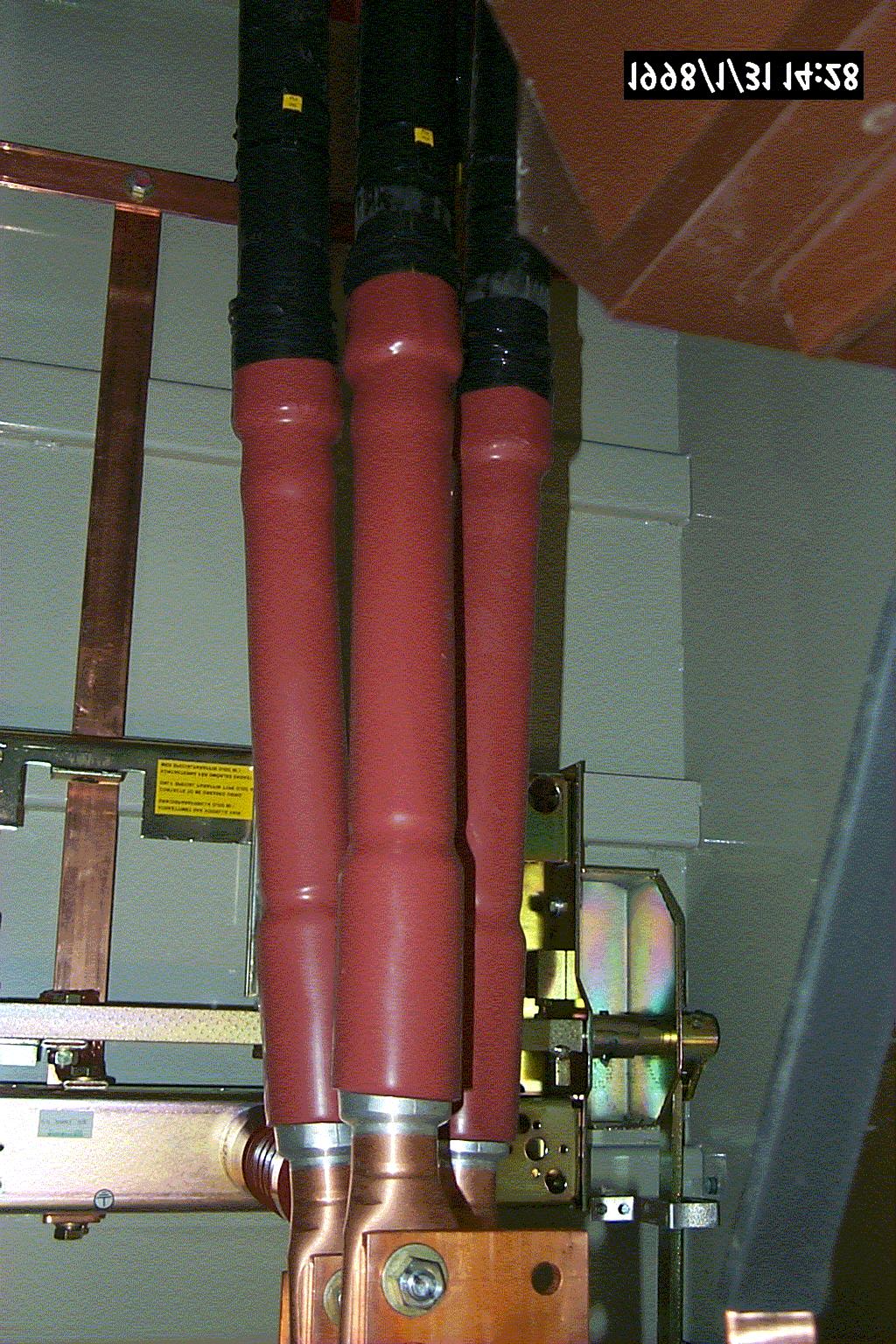

4 Vilka typ av fel förekommer? A LLA? Quality Not Approved 4

5 Hur kvalitetssäkrar man kabel? Genom bra specifikation Kvalitetssäkring av kabel och produktion Anlita tillförlitliga tillverkare och entreprenörer Kvalitetssäkring av förläggning och montage Diagnostik och övervakning 5

6 Vilka verktyg finns det för detta? Kabelspecifikation Typprov Rutinprov Tillverkarens och entreprenörens kvalitetssystem Produktcertifikat Certifierad personal Prov efter kabelläggning Diverse metoder för övervaknings och diagnostik 6

7 Vilka verktyg finns inte men borde finnas Kvalitetssäkring av monteringsanvisningen Kontroll av tekniskt innehåll Kontroll av läsbarhet och användarvänlighet För vilka förhållanden gäller anvisningen? 90% av alla haverier i drift orsakas av dåligt montage enligt tillverkare av tillbehör Kvalitetssäkring av monteringsanvisning borde finnas!? 7

8 Kabelspecifikation Under vilka förhållanden ska kablarna läggas och vara i drift (luft, vatten, under jord, typ av förorening, temp) Vilken spänning Vilken kabeltyp Vilken typ av tillbehör Vilken ström Kritisk eller mindre kritisk förbindelse Kvalitet 8

9 Varför viktigt med typprov Typprovet klaras inte av: Ca 20% av kablarna Ca 35% av tillbehören (även om en del tidigare har typprovats hos tillverkaren) antal fel i % Felstatistik kabel avslut skarv crossbonding skarv komponent 9

10 Inte klarar typprov Ökande trend? Antal som inte klara typprov År 10

11 Typprov Välj rätt standard Felstatistik Antal fel i % kabel tillbehör 0 IEC (< 30 kv) VDE 278 (<30 kv) IEC ( kv) Övrig Standard 11

12 Orsaken till att inte klara typprov Cable Joints Terminations Before heat cycle test Water penetration Non concentric XXX XX PD before bending test XX XX PD after bending test X Deviation from drawing X X Breakdown during increase to the test voltage XXX PD after the voltage test X During heat cycle test Breakdown Skrinking of the cable XXX XXX XX XXX After heat cycle test Dielectric security Impact test XX XX Short circuit test X 12

13 Typprov Gör typprov på både kabel och kabelavslut som ska användas (20% av orsaken till att inte klara typprovet är att kabel och tillbehör inte är anpassat till varandra) Utför proven i ett oberoende och ackrediterat lab 13

14 Rutinprov Bevittnas av en oberoende expert Enligt rätt standard Mätsystem som uppfyller kraven in IEC , IEC och IEC

15 Tillverkare Produktcertifikat (för just din kabel eller ditt tillbehör) ISO 9001 Typprov Rutinprov Ackrediterad lab 15

16 Monteringsanvisningen Gäller just den typ av tillbehör som du ska montera Korrekt Komplett Anpassad till arbetsförhållandena Det är värt att specialanpassa monteringsanvisningar (tillverkare, entreprenör och ägare): Det leder till minskade problem i framtiden! 16

17 Monteringsanvisningen Det är inte ovanligt att monteringsanvisningar är: Felaktiga Svårlästa Okompletta Oklart för vilka förhållande de gäller 17

18 Monteringsanvisningen Tillverkare och entreprenörer pratar inte alltid samma språk och har inte samma definitioner Tillverkare tycker int att det här är en rak och jämn kant, dock entreprenör tycker detta 18

19 Entreprenör Det inte bara priset som ska ingå i beslutet för val av en entreprenör: Det tar tid att montera tillbehör Det är ett hantverk Det krävs specialkunskap Kvalitet Personal som är certifierat för läggning och montage Tid 19

20 Certifierad personal Se till att montörer som ska utföra arbetet är: Certfierade Förstår varför Avslut- och kabeltillverkare har kurser för olika typer av produkter Tillverkare kan certifiera montörer 20

21 Prov efter förläggning Efter installation och före idrifttagning kan man spänningsätta kabeln med ett mobilt provningssystem. Då upptäcks fel i ca 5% av alla utförda prov 21

22 Diagnostik Det finns olika diagnostika metoder PD-mätning on-line PD-mätning off-line Cap tan d TDR Visuella inspektioner Välj rätt metod för rätt sak 22

23 Övervakning Kritiska förbindelser Äldre kabel Avslut och förbindelse Välj rätt metod Välj rätt komponent 23

24 Diagnostisera och övervaka allt? RCD (Reliability Centered Diagnostics) kan användas för att välja ut objekt Kritiska förbindelser Äldre kabel Kända problem komponenter Avslut och/eller skarv samt kabel 24

25 Haveriundersökning Ett haveri är bevis för att något i kvalitetssäkringsprocessen har gått snett Ta reda på orsaken till haveriet för att reda ut vad som har gått snett och så kunna förebygga ytterligare oplanerade avbrott Eller 25

26 Hur kvalitetssäkrar man kablar? Genom att kvalitetssäkra allt från specifikation, tillverkning, förläggning, montage, provning och diagnostik! Gräv inte ner problemet 26

27 Kvalitetssäkring av kabel Miljökunskap Eliminera produktionsstörning Diagnostik EMF Kombinationsprov kabel/avslut Problemlösning Prov Haveriutredning Generell spec för kabelsystem Mätning on site Marknadsbedömning Mätning on site Rådgivning vid upphandling Utbildning i kvalitetssäkring Tillförlitlighetsberäkningar 27
