Bruksanvisning. Slaggrind. Bruksanvisning i original utgåva C

Transkript

1 Bruksanvisning Slaggrind Bruksanvisning i original utgåva C

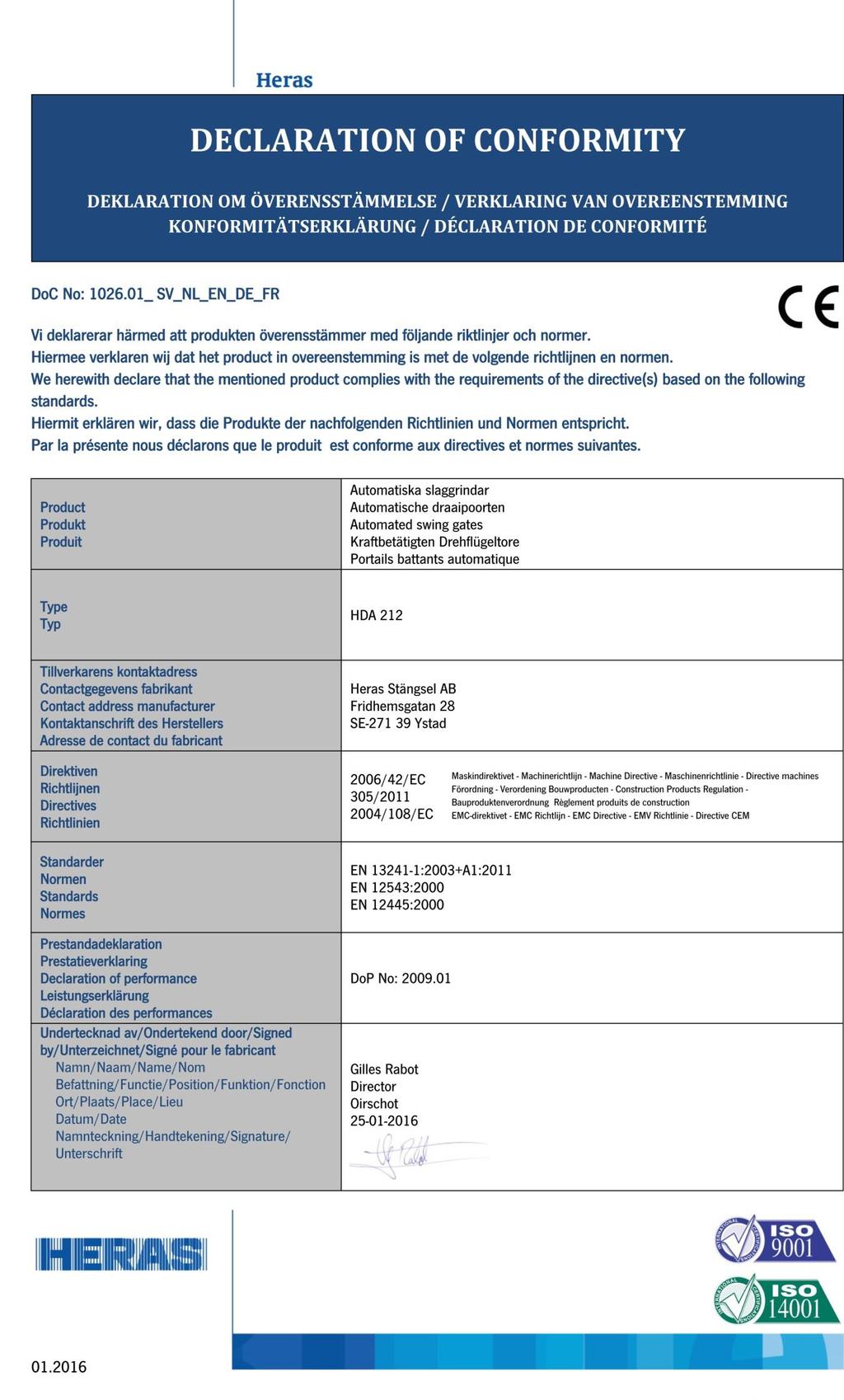

2 Sida 2 av 16 Innehållsförteckning Inledning... 3 Tillverkare... 3 CE-dokument Märkning... 9 Användning... 9 Referensdokumentation... 9 Beskrivning av Slaggrind Säkerhet Användning av slaggrind Frikoppling av motorspel Underhåll och Service Reparation av slaggrind Reservdelar Hantering och transport av grind Transport Lyft Uppställning Montering, Installation och Drifttagning Mekaniskt montage Elektrisk installation Drifttagning Demontering Teknisk specifikation Kontroll vid mekaniskt montage... 16

3 Sida 3 av 16 Inledning Tillverkare Heras Stängsel AB Fridhemsgatan Ystad Telefon Fax E-post info@heras.se

4 Sida 4 av 16 Bruksanvisning i original utgåva C

5 Sida 5 av 16 Bruksanvisning i original utgåva C

6 Sida 6 av 16 Bruksanvisning i original utgåva C

7 Sida 7 av 16 Bruksanvisning i original utgåva C

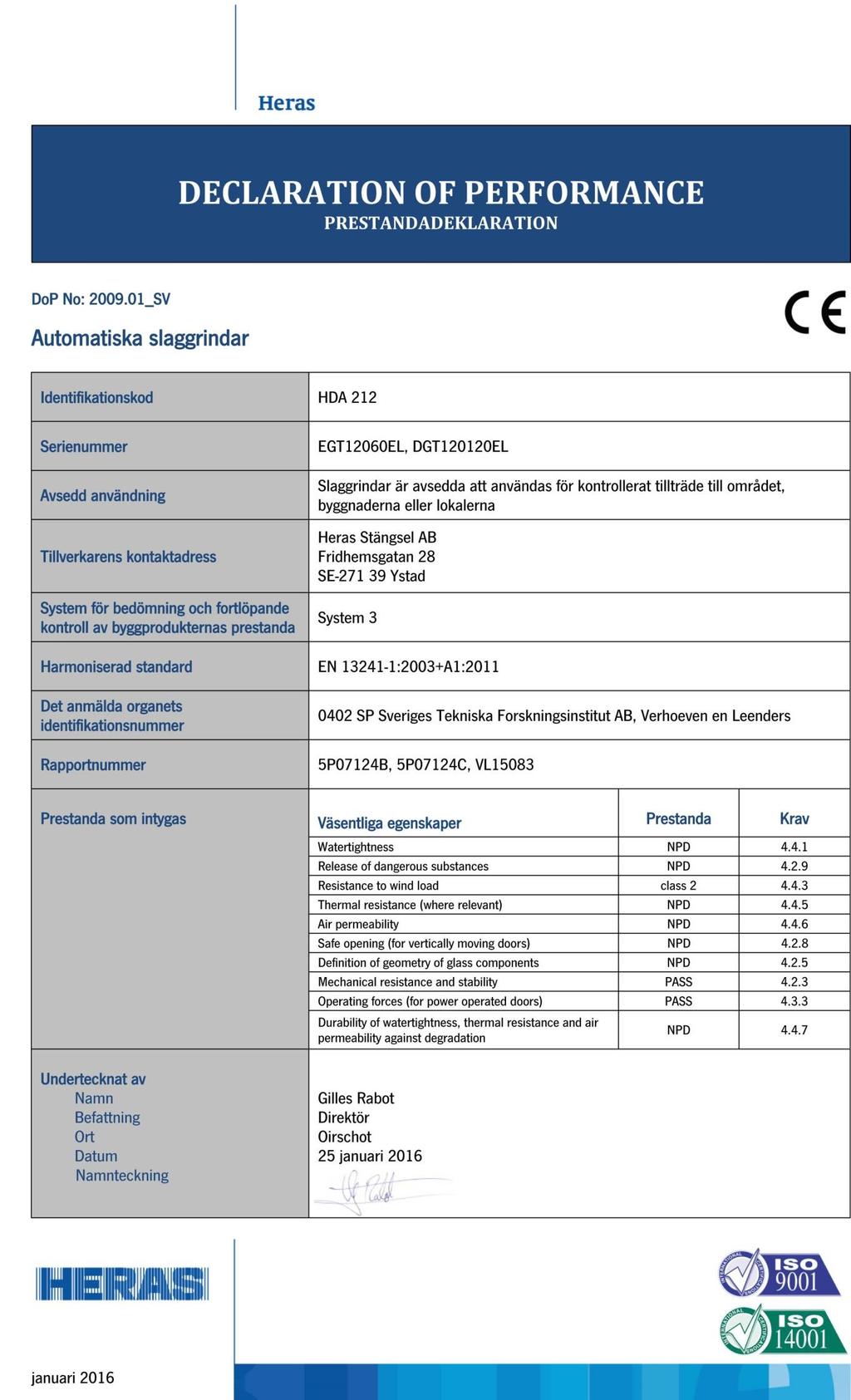

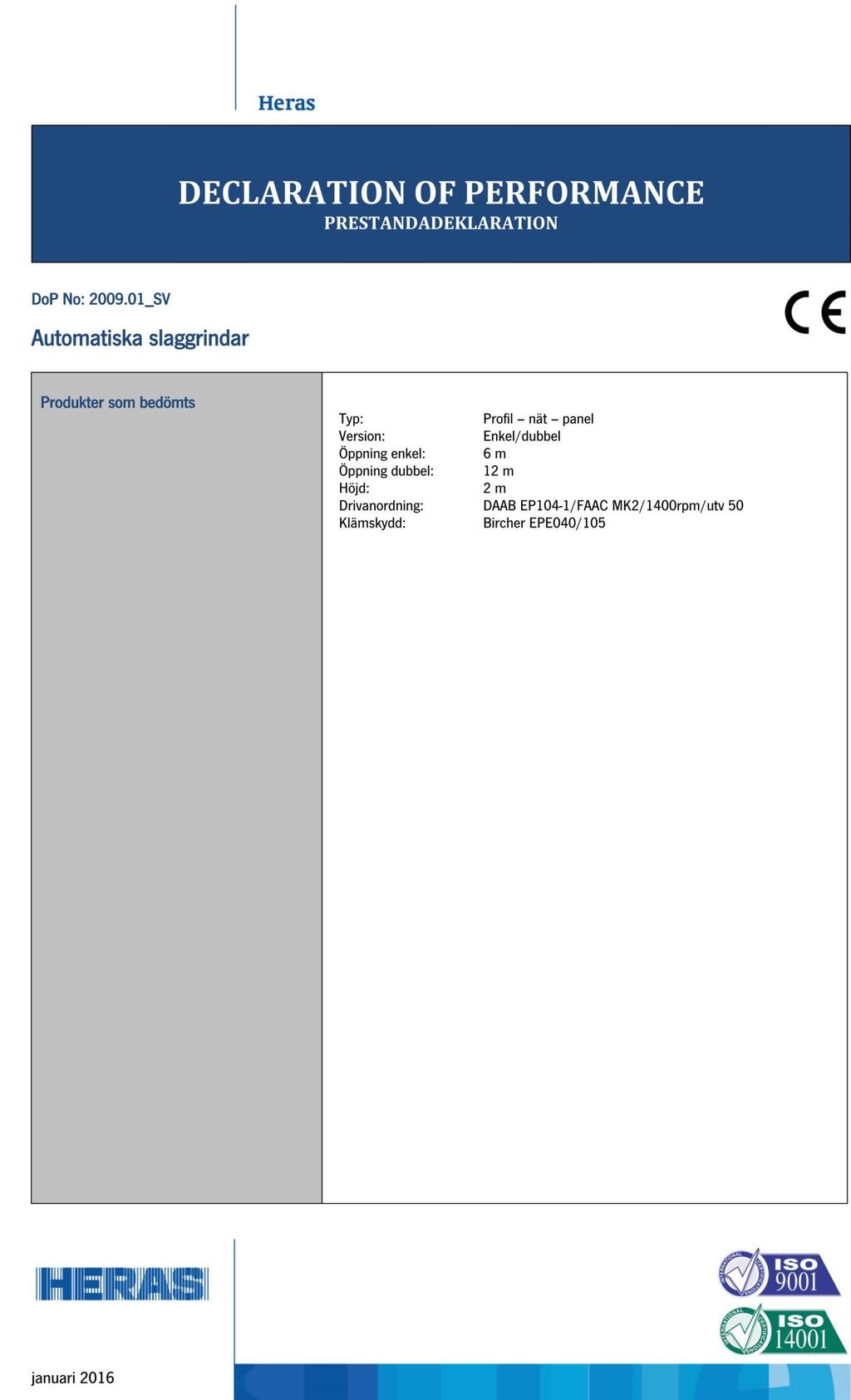

8 Sida 8 av 16 Tillgängliga för nedladdning via

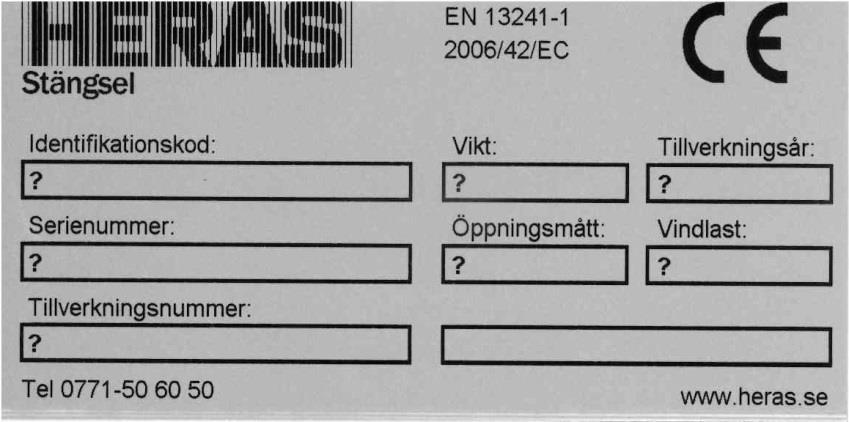

9 Sida 9 av 16 Märkning CE-skylt placerad på grindens styrskåp för automatisk grind. CE-skylt placerad på grindbladets baksida för manuell grind. Användning Denna slaggrind är avsedd för passage av personer och/eller fordon genom staket och områdesskydd. All annan användning är inte tillåten utan skriftligt godkännande från Heras Stängsel AB. Referensdokumentation Denna bruksansvisning. Bruksanvisning till styrautomatik enligt leveransdokumentation. Bruksanvisning till motorspel enligt leveransdokumentation. Referensdokumentationen samt denna bruksanvisning skall förvaras i grindens styrskåp. Denna bruksanvisning samt fundamentsritningar finns tillgängliga för nedladdning via Bruksanvisning till styrautomatik samt motorspel från ursprungsleverans kan beställas i digitalt format via Tillverkaren; info@heras.se Vid beställning av dokumentskopior skall tillverkningsnummer uppges enligt; FOX-XXXXXX

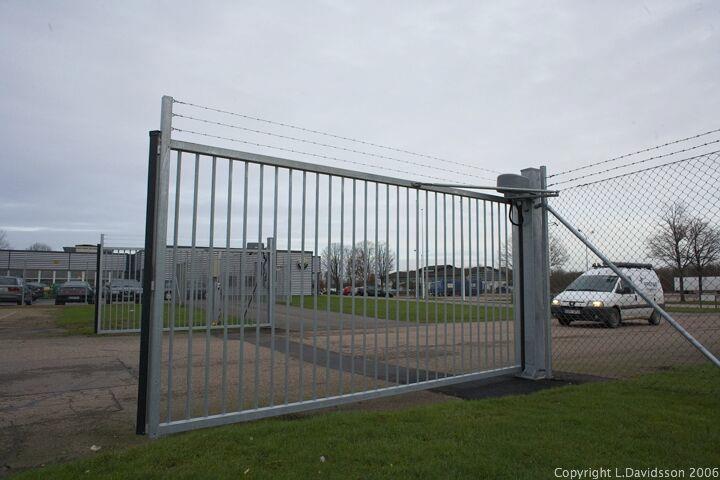

10 Sida 10 av 16 Beskrivning av slaggrind Heras slaggrind är en motordriven grind där grindbladen rör sig i passageriktningen. Grinden kan erhållas som enkel grind med upp till 6m öppningsmått eller i dubbelt uförande med upp till 12m öppningsmått. Mellan öppet grindblad och fast byggnadsdel skall avståndet överstiga minst 600mm. Säkerhet Denna grind är tillverkad med hänsyn till säkerhet för användarna och överensstämmer i tilllämplig grad säkerhetskraven i tillämpliga harmoniserade säkerhetsstandarder och gällande standard för portar och grindar. Trots detta kan risker finnas vid följande punkter: Mellan grindblad och stolpe när grinden är i rörelse. Vid motorspelets länkarmar vid öppnande rörelse och om motorspel sitter lägre än 2,5m över mark/golv. Motorspelets länkarmar är försedda med gul/svart varningstejp. Av grinden under rörelse vid öppning och stängning. Mellan öppnande grindblad och fast byggnadsdel om avståndet mellan understiger 600mm. Där grindblad möts alternativt går mot fast stolpe när grind stänger. Grinden är försedd med följande säkerhetsåtgärder: Avhakningsskydd på gångjärnen. Elektrisk klämskyddslist på grindbladens sidor som möts vid stängning. Klämskyddslister vänder grindrörelsen och skyddar användarna från skada men skall aldrig tas som garanti för säkerheten. För det aktuella användningsområdet bör utökade säkerhetsfunktioner alltid beaktas, så som fotocell och markslingor vid fordonspassage. Om grind fjärrmanövreras bör ljus- / ljudsignalering övervägas. Genomför alltid en riskanalys på grinden i sin användning för att uppmärksamma de för installationen speciella risksituationerna. Utifrån riskanalysen genomförs lämpliga åtgärder i syfte att undanröja eventuella speciella risksituationer.

11 Sida 11 av 16 Användning av slaggrind Passera genom grinden endast när den stannat i öppet läge. Var uppmärksam på och avlägsna eventuella föremål i grindens arbetsområde som kan sticka ut eller blockera grindens rörelse. Vid hålldonskörning av grind skall detta alltid göras med fullständig uppsikt av hela grinden. Om skador observeras på grinden eller på någon av dess säkerhetsanordningar skall detta åtgärdas av behörig tekniker snarast möjligt.

12 Sida 12 av 16 Frikoppling av motorspel Om grinden är blockerad i sin rörelse eller av annan anledning behöver manövreras för hand kan denna frikopplas mekaniskt enligt motorspelets bruksanvisning som medföljer leveransdokumentationen. Underhåll och Service Vid underhåll och service av grinden skall alltid strömmen brytas med arbetsbrytare på styr- skåpet. Om delar av grinden behöver lyftas gäller inte eventuella tyngdpunktsmarkeringar på grinden. Grinden är underhållsfri men kan behöva lättare smörjning i gångjärnen. Motorspel underhålls i enlighet med motorspelets bruksanvisning. Vid service, i intervall om minst 6 månader, samt efter reparation skall följande kontrolleras och dokumenteras i loggen: inspektion av rörelseområde Det får inte finnas risk att föremål kan komma in i grindens rörelseområde. allmän funktion Kör grinden till full öppet läge och tillbaka till stängt läge. Grinden skall gå lugnt och stadigt utan onormala ljud. allmänt slitage alla skruvförband dragna avhakningsskydd monterat funktionskontroll av motorspelets frikoppling Frikoppla enligt anvisning och kontrollera att grinden kan manövreras för hand från stängt läge till helt öppen och tillbaka till stängt läge igen. klämskyddslister hela och utan synbara skador som kan påverka funktionen kontroll av klämskyddslisternas funktion. Klämskydd mot anslagsstolpen som påverkas skall stoppa grinden och sedan vända denna till helt öppet läge. funktion på styrsystemets belastningsvakt Bromsa grinden för hand. Grinden skall stanna när belastningsvakten löser ut. funktion på fotocell vid passage. Om monterad. Öppna grinden helt, under stängning av grinden påverkas fotocellen. Grinden skall stanna och sedan vända till helt öppet läge. funktion på fordonsslinga i mark. Om monterad. Öppna grinden helt, under stängning av grinden påverkas fordonsslingan med ett fordon. Grinden skall stanna och sedan vända till helt öppet läge.

13 Sida 13 av 16 Om någon av säkerhetsfunktionerna ovan inte fungerar som avsett skall grindens drivenhet stängas av med arbetsbrytaren på styrskåpet. Arbetsbrytaren skall vara låst till felen rättats till av behörig tekniker. Kontakta Heras Stängsel AB för serviceavtal. Reparation av slaggrind Vid reparation av slaggrind skall försiktighet iakttagas. Grindens rörliga delar är av betydande vikt och kan orsaka allvarlig personskada om dessa kommer i okontrollerad rörelse under reparation. Speciellt gäller att huvudströmbrytare är frånslagen och att rörliga delar, till exempel grindblad, är säkrade mot oavsiktlig rörelse samt att eventuella lyft görs enligt avsnitt Hantering och transport av slaggrind i denna bruksanvisning. Vid all reparation skall bruksanvisningar för styrautomatik och motorspel beaktas. Använd alltid av Heras Stängsel ABs rekommenderade reservdelar. Vid tveksamhet om reparation kontakta Heras Stängsel AB. Reservdelar Reservdelar som anses påverka operatörernas hälsa och säkerhet är Klämskydd, Styrautomatik och Motorspel. Dessa reservdelar skall vid behov beställas med referens till tillverkningsnummer, av Heras Stängsel AB för att säkerheten skall kunna bibehållas. Hantering och transport av grind Grinden transporteras till användningsplatsen som separata delar för slutgiltig montering till en färdig enhet på plats. För vikter på de ingående delarna hänvisas till avsnitt Tekniska Data i denna bruksanvisning. För hantering av grind i samband med transport och montering anlitas behörig personal med god erfarenhet av lyft av större och tyngre laster. Transporter skall utföras av personal med gällande förarbehörighet och god erfarenhet av transport och transportsäkring av större och tyngre laster. Transport Grindstolpar, grindblad, motorspel och styrskåp transporteras som separata delar. Vid transport bör grindbladen transporteras stående och väl säkrade så att de inte välter under transport. Lyft Tag hänsyn till de ingående delarnas vikt enligt den tekniska specifikationen. Uppställning Tillse att grindstolpar och grindblad ställs på ett säkert sätt så att de inte kan välta och är skyddade mot oavsiktlig påkörning i väntan på montering.

14 Sida 14 av 16 Montering, Installation och Drifttagning För montering av grind skall utförande personal ha god vana och kunskap i gjutning av fundament och vana av allmänt mekaniskt monteringsarbete. Mekaniskt montage Fundamentsritningar tillgängliga för nedladdning via Tillse att eventuella gjutkorgar sitter rakt och att fästbultarna är lodräta. Vänta med fortsatt montage tills gjutkorgarna kan bära full last. Kabelkanaler skall vara försedda med dragsnöre för kabeldragning och monteras så att vatten, snö, is eller grus inte kan tränga in i kanalen under grindens driftstid. Montera grindstolpar på gjutkorgarna och justera in stolparna så att de står lodrätt och på en höjd över marken som medger fri rörelse för grinden. Grindbladen hakas på gångjärnen och säkras med avlyftningsskydd. Observera att grindblad skall lyftas med lyftstropp anbringade på tyngdpunkt och säkrade för glidning. Kontrollera att grindhalvorna löper lätt på gångjärnen och inte öppnar eller stänger sig själva i något läge. Justera grindstolparna och/eller gångjärn efter behov. Montera motorspelet på grindstolparna enligt anvisningar i motorspelets dokumentation. Elektrisk installation All elektrisk installation skall göras av behörig elektriker. Bryt alltid strömmen med arbetsbrytaren på styrskåpet. Lås arbetsbrytaren för att förhindra oavsiktlig återinkoppling. Till styrskåpet kopplas motorspel, klämskydd och nätanslutning enligt manual för styrautomatik. Vid behov skall inkoppling av fotocell, markslinga, ljus- / ljudsignalering genomföras i enlighet med manual för styrautomatik. Av leveransdokumentationen och/eller användarens riskanalys framgår vilka extra säkerhetskomponenter som skall kopplas in. I kabelkanal till styrskåp kan med fördel extra dragsnöre lämnas kvar för att underlätta framtida kabelarbeten. Placering av manöverdon till grinden skall väljas så att de inte kan nås genom grinden från någon punkt samt att man har uppsikt över grinden vid manövrering.

15 Sida 15 av 16 Drifttagning Före drifttagning kontrolleras både det mekaniska och elektriska montaget så att det är korrekt. Kontrollpunkter i denna manual. Grindens öppningsrörelse kontrolleras med hålldonskörning med avseende på motor- riktning samt att grinden löper jämt och lätt i sin rörelse. Styrautomatiken ställs in enligt bruksanvisning för styrautomatik. Styrautomatiken är inställd från fabrik och skall normalt inte justeras. Om justering av styrsystemets parametrar måste göras hänvisas till styrautomatikens bruksanvisning. För att ändra eller justera styrsystemets automatik krävs dokumenterad kunskap och förståelse av styrautomatikens funktion samt vana vid inställning av styrsystem för portar och grindar. Kontrollera drifttagningen genom att kvittera och signera separat bifogad Checklista montering & drifttagning - Slaggrind / Vikgrind. Demontering Endast behörig elektriker har tillåtelse att utföra arbeten med den elektriska inkopplingen. Slå av huvudströmmen och koppla bort all elektrisk inkoppling. Demontera motorspel från grindhalvorna enligt bruksanvisning för motorspel. Lyft av grindbladen genom att fästa lyftstroppar i grinden enligt anvisningar för transport och hantering i denna bruksanvisning. Fäst stolpen med lyftanordningen och demontera dem från gjutkorgarna. Kapa bultar jäms med mark/golv. Teknisk specifikation Märkspänning Strömförbrukning Vikt grindstolpe Vikt grindblad Ljudnivå Enligt bruksanvisning för motorspel och styrsystem Enligt bruksanvisning för motorspel och styrsystem Max 70kg Max 180kg <70dB(A)

16 Sida 16 av 16 Kontroll vid mekaniskt montage Uppställningsplats Datum Användare, företag/ansvarig Ansvarig för uppställning Signatur Kontroll montering Grind och Motorspel oskadad Ja OK Nej Alla bultförband dragna Grindstolpar justerade lodrätt Grindhalvor lätta att öppna och stänga med motorspel frikopplat Minsta avstånd mellan grindhalvor och annat fast föremål är minst 600mm under hela öppnings och stängningsrörelsen Noteringar
