1 KEMPPI K7 SVETSUTRUSTNING A7 MIG Welder KONSTRUERAD FÖR DIN LÖNSAMHET

2 A7 MIG Welder DEN NYA STANDARDEN INOM MIG-ROBOTSVETSNING A7 MIG Welder är den toppmoderna lösningen för robotbågsvetsning, perfekt för integrering med robotar från alla tillverkare. Det kompletta och perfekt balanserade processpaketet innehåller svetspistol, trådmatarverk, strömkälla och kylenhet. Utrustningen är konstruerad för att uppfylla Kemppis högsta standarder för att garantera pålitlig och kompromisslös svetsprestanda. Programvaran Kemppi Wise tillför värde genom att förbättra svetshastigheten markant, öka effektiviteten i produktionen och göra det möjligt att använda samma utrustning för en mängd olika svetsarbeten. Systemets moderna webbläsarbaserade användargränssnitt ger enkel åtkomst till strömkällan via en webbläsare på en vanlig dator. Det ger oöverträffade besparingar i form av kortare inställningstider och fördelar vid kvalitetskontroller under utrustningens hela livscykel. HUVUDTILLÄMPNINGAR ROBOTSVETSNING 2 A7 MIG Welder

3 VIKTIGA FÖRDELAR UNIVERSELLT Kan integreras med robotar från alla tillverkare HÖGRE SVETSHASTIGHET Med Kemppis WiseFusionprocess ENKEL ÅTKOMST TILL STRÖMKÄLLAN Via en dator och en webbläsare FÖRDELAR Moderna fältbussmoduler ger en snabb och enkel integration med robotar från alla tillverkare. Enkel åtkomst till strömkällan via en extern Ethernet-ansluten dator med en vanlig webbläsare. Inga extra program behövs. Möjliggör stora besparingar i form av kortare inställningstider, snabb och enkel konfiguration av parametrar, systemhantering och övervakning under utrustningens hela livscykel. Wise-programvaran och det stora antalet tillgängliga funktioner ökar produktiviteten och ger en kortare återbetalningstid. Wise-processerna är finjusterade och förinställda för att optimera produktiviteten vid de svetshastigheter som används vid automatiserad svetsning. Samma utrustning kan användas för en mängd olika svetsarbeten och tillämpningar. En fullständig och perfekt balanserad lösning från en enda leverantör ger betydande besparingar i tid och ansträngningar vid integrationen av bågsvetsutrustningen i robottillämpningen. Passar alla branscher som utför robotsvetsning av såväl tunt som tjockt stål med låg kolhalt, rostfritt stål och aluminium. Den förbättrade bågtändningsfunktionen (Touch Sense Ignition) stabiliserar ljusbågen direkt efter tändningen, vilket minimerar mängden svetssprut. Trådmatarverket har ett robust hölje med integrerad styrelektronik som ger en snabbare och mer exakt styrning och är mindre känslig för yttre störningar. Trådmatarverkets integrerade gasflödessensor gör det möjligt att övervaka flödet för skyddsgasen närmare ljusbågen som standard inga ytterligare sensorer behövs. Sökspänning kan ställas in på valfri nivå via det webbläsarbaserade användargränssnittet A7 MIG Welder 3

4 VAD SOM INGÅR I SYSTEMET - UTRUSTNING A7 Power Source 450 A7 MIG Welder 350 och 450 är svetsströmkällor utformade för krävande professionellt bruk i robotsvetssystem. De är lämpliga för synergisk pulsad MIG/MAG-, synergisk 1-MIG- och enkel MIG/MAGsvetsning, liksom för de modifierade processerna WiseRoot+ och WiseThin+. Robotgränssnittsenheten överst på strömkällan hanterar kommunikationen med roboten och har alla nödvändiga anslutningar för att integreras i en robotcell. A7 Wire Feeder 25 A7 Wire Feeder 25 är ett kraftigt och slitstarkt trådmatningssystem med dubbla motorer och fyrhjulsmatning, utformat att fungera smidigt med A7 MIG Welderströmkällor. Ett separat fäste krävs för montering av trådmatarverket på roboten. A7 Cooler Dessa kylenheter är utformade att användas med A7 MIG Welder för att kyla svetspistolen. Driften av dessa enheter är mikroprocessorstyrd. A7 MIG Gun 500-w Paket med vattenkyld robotsvetspistol med exceptionell precision. Välj en version som passar den aktuella handleden från ihåliga till massiva handleder. Den här pistolen kan användas med robotar från alla tillverkare och kan utrustas med stötsensormoduler. A7 MIG Gun 500-g Paket med gaskyld robotsvetspistol med exceptionell precision. Välj en version som passar den aktuella handleden från ihåliga till massiva handleder. Den här pistolen kan användas med robotar från alla tillverkare och kan utrustas med stötsensormoduler. Stand for power source För enkel transport och för att hålla golvet under svetsen fritt. Wire Feed Roll Kit Robot interface module Fältbusskommunikation mellan strömkällan och robotstyrenheten möjliggörs med moduler. Protokollet kan väljas utifrån kundens önskemål. Interconnection cables for A7 Mellanledarsatsen innehåller ett antal kablar och slangar. Kabelsatsen används för att överföra svetsström, skyddsgas, kylvätska och styrsignaler från svetsströmkällan till trådmatarverket. Mellanledarsatser finns i blixtlåsförslutna höljen eller korrugerade fodral. 4 A7 MIG Welder

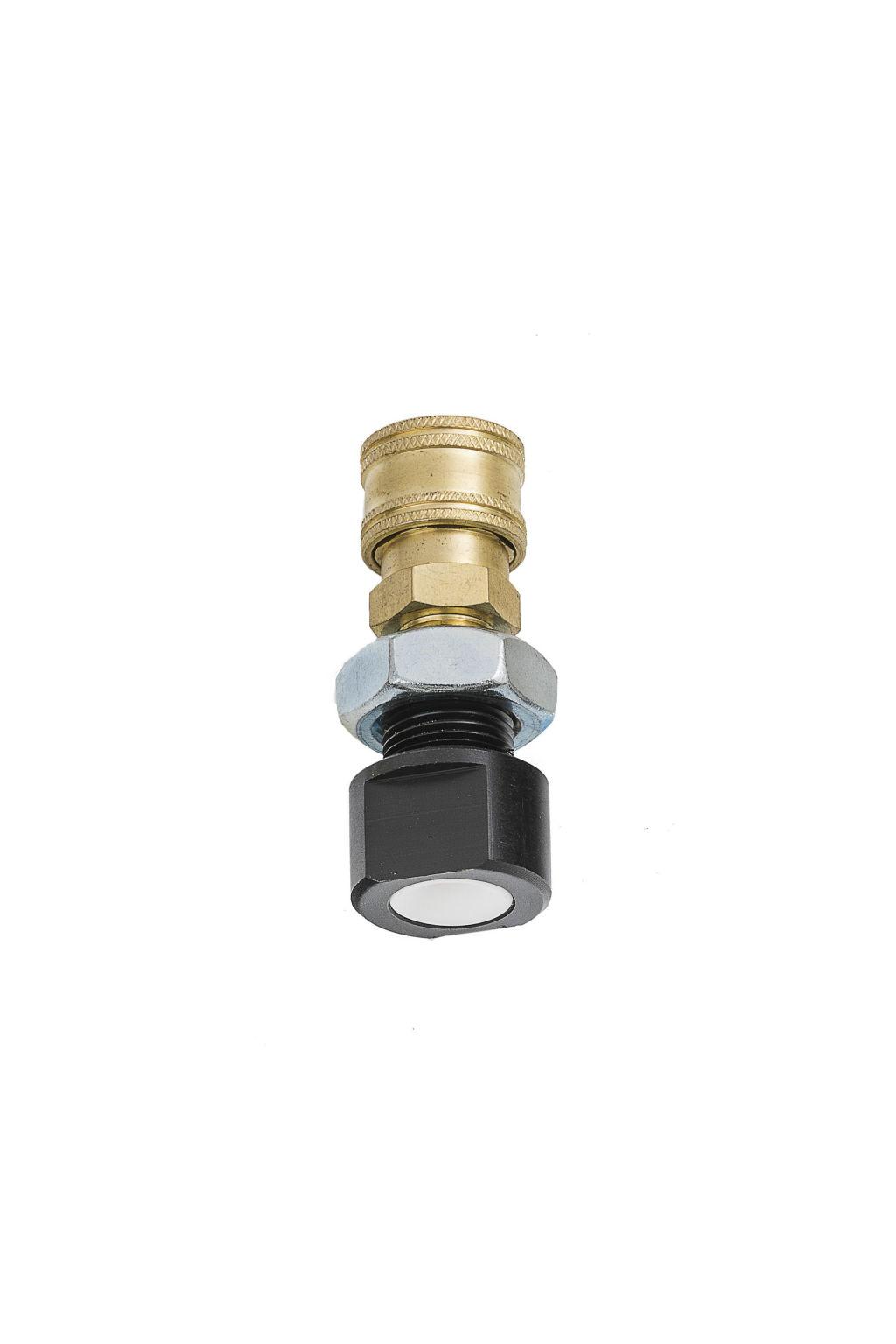

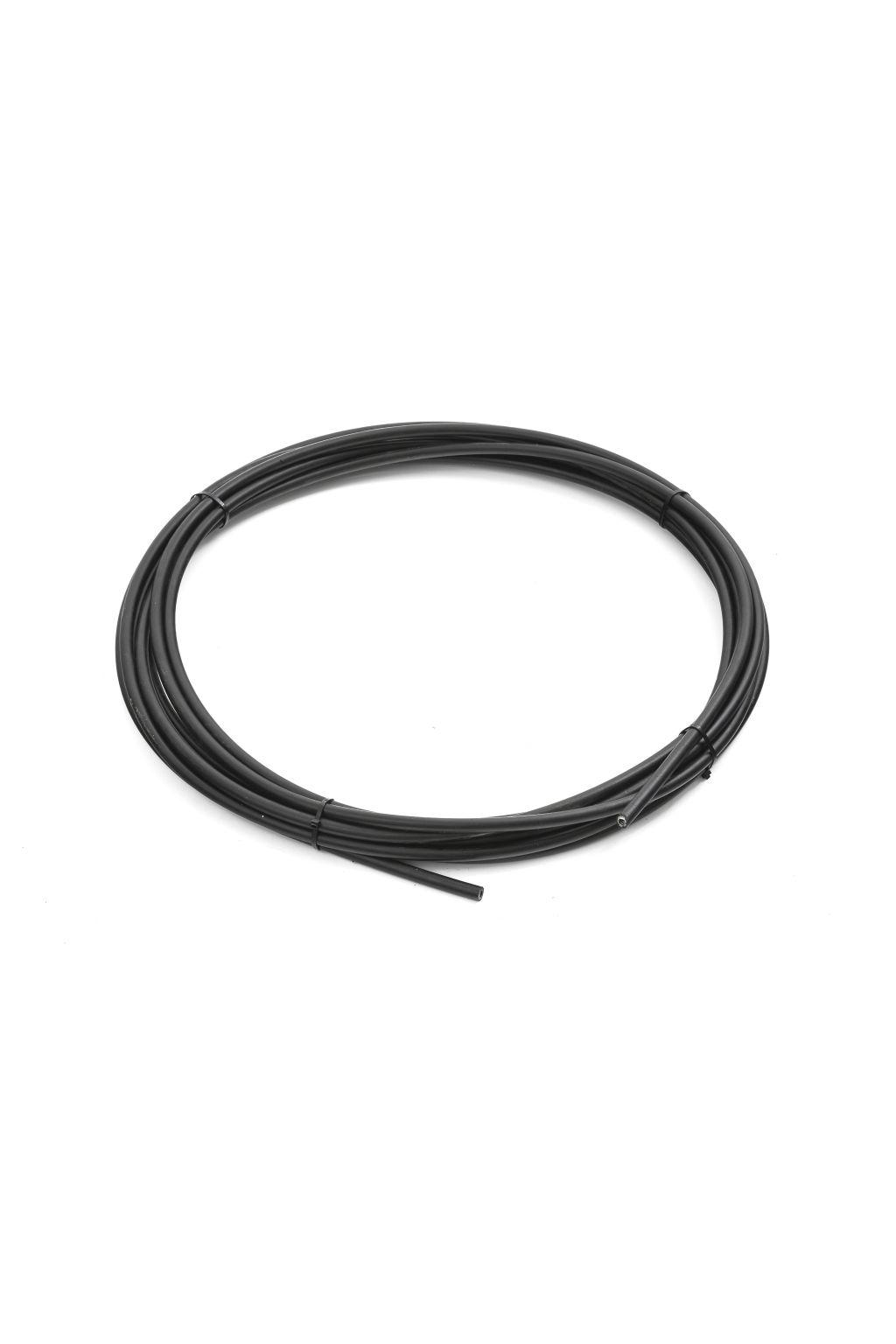

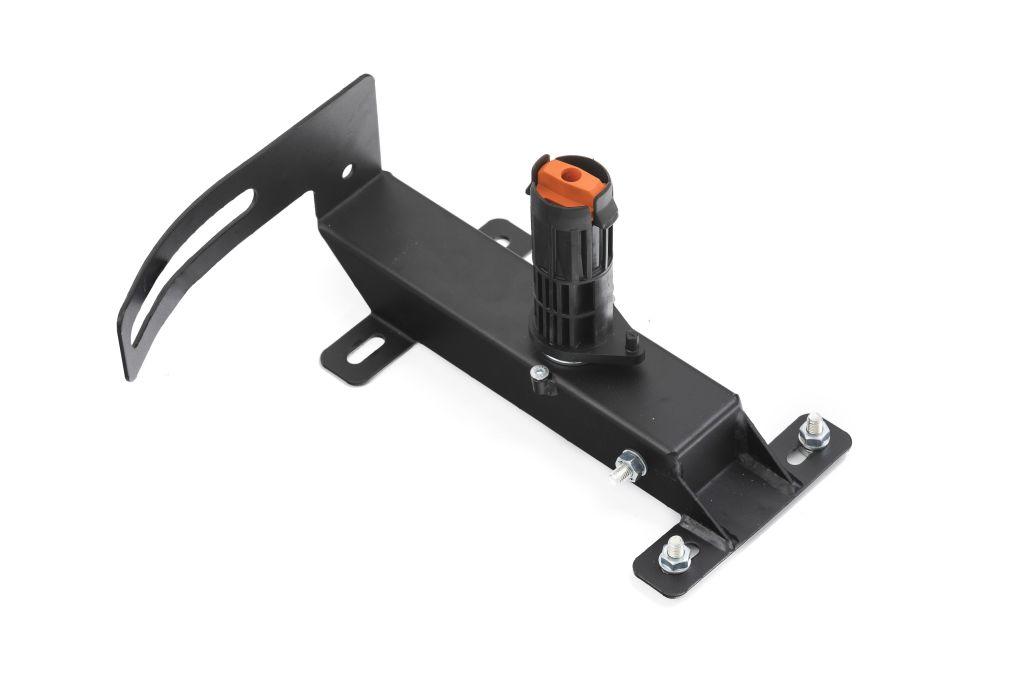

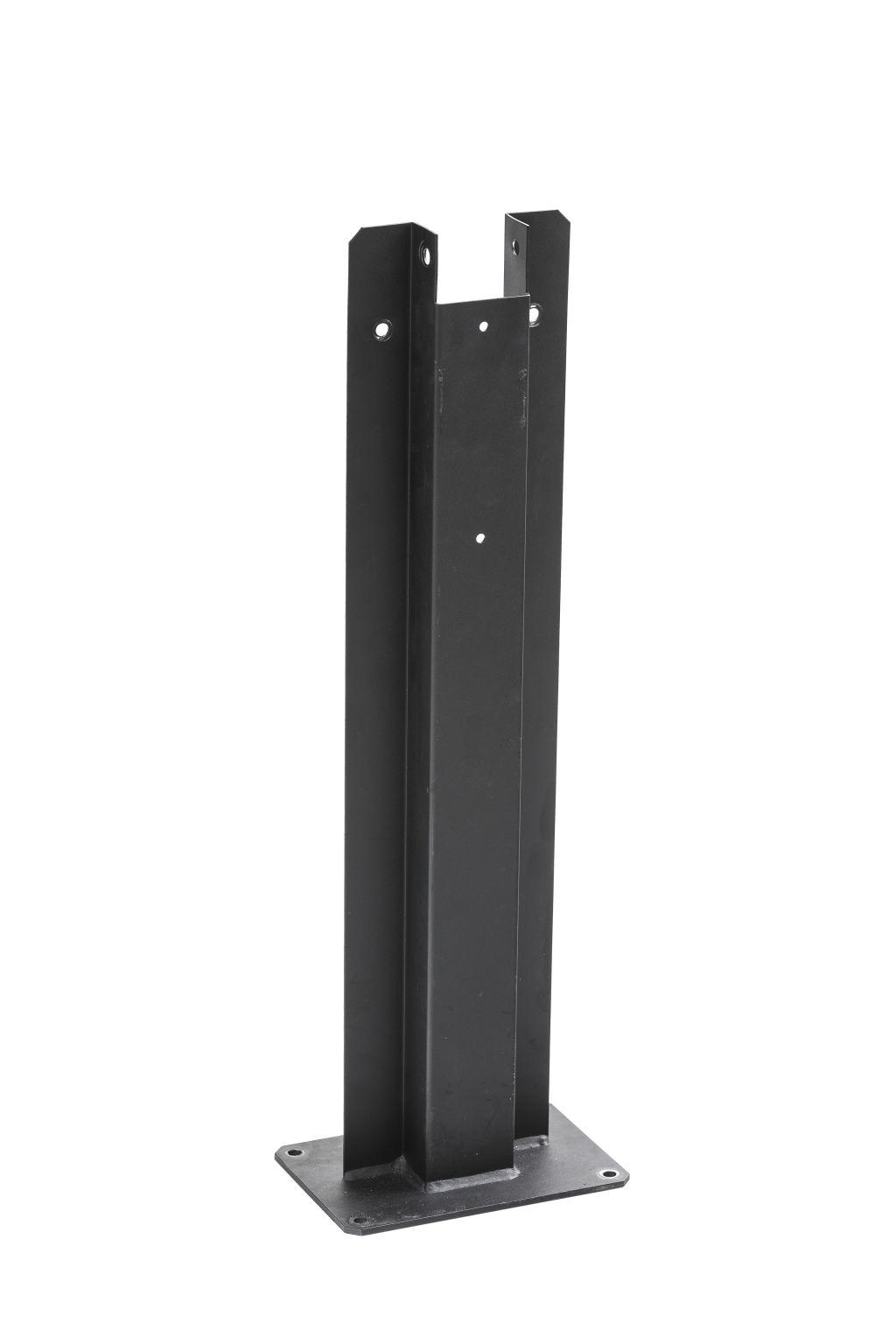

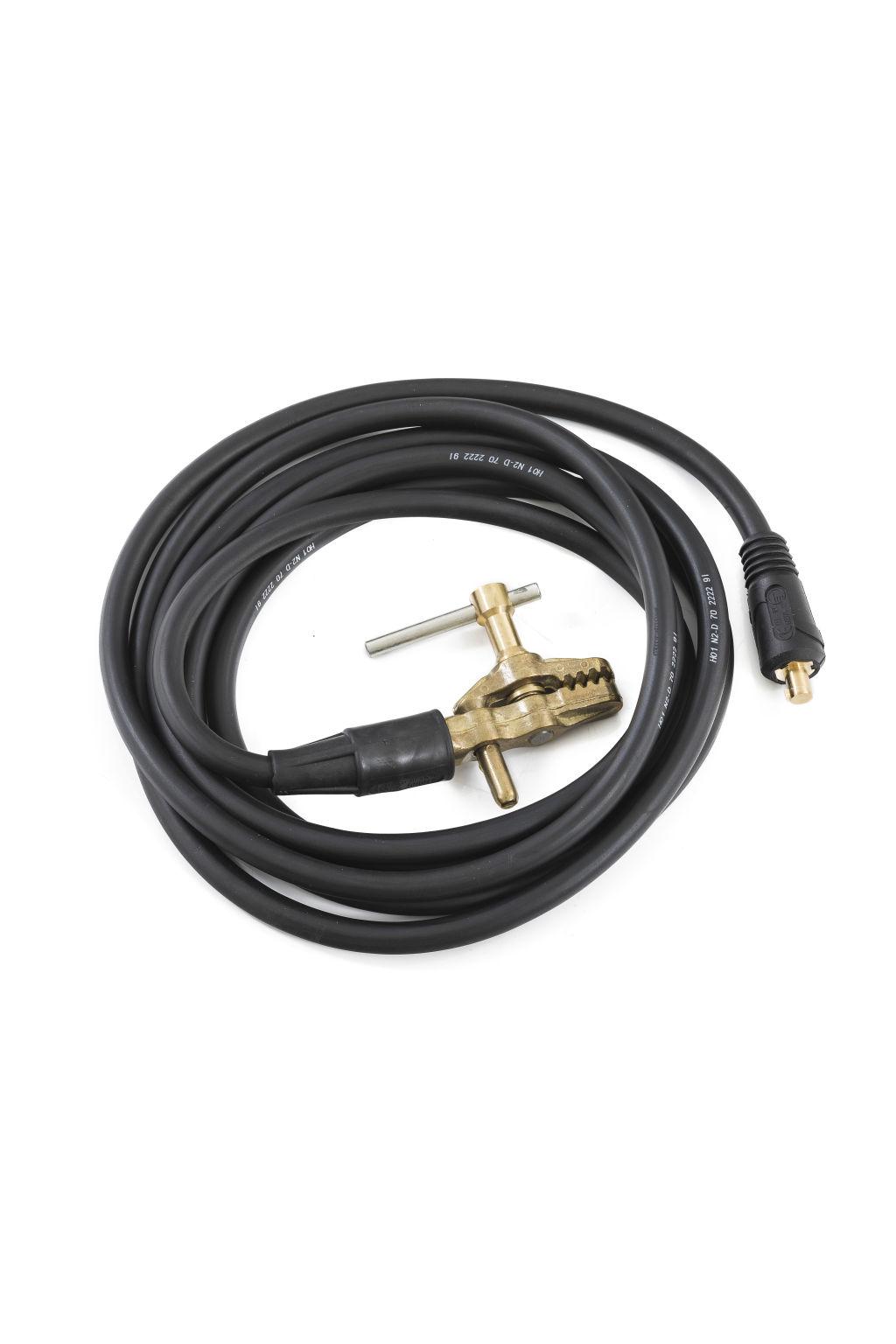

5 Interconnection cable brackets Earth return cable 70 Wire conduit for wire spools Trådledare med hög kvalitet säkerställer en stabil frammatning av tillsatsmaterial från trådrullen till trådmatarverket. Hankontakt i båda ändarna passar Kemppis matarverk och stöd för trådbobin. Artikeln inkluderar inte snabbkoppling (honkontakt) för hållare av trådbobin eller trådtunna. Den beställs separat. För rostfritt stål och aluminium krävs även en separat Chili-trådledare. Snap connector for drum or spool holder (female) Honkontakt för trådtunna eller trådbobinhållare. Wire spool holder Lämplig för standardtrådrulle à 15 kg. OBS! Honkontakt för trådledare ingår inte. Den beställs separat. Protective cover for wire spool Plastskydd för trådbobinhållare. Floor stand for wire spool holder Golvställning för trådbobinhållare. Wire feeder mounting brackets for A7 Fästen för montering av trådmatarverket på robotens 3:e axel. Utformningen är modellspecifik för varje robot. Artikeln innehåller metallplåtar, isoleringsringar och skruvar. Skruvar för robotens 3:e axel ingår inte. Welding gun cleaning station Regelbunden invändig mekanisk rengöring av gaskåpan ger jämnt och bra skyddsgasflöde. Motverkar att sprut och stänk bildar elektriskt ledande bryggor mellan kontaktmunstycket och gaskåpan A7 MIG Welder 5

6 VAD SOM INGÅR I SYSTEMET - PROGRAMVARA WiseFusion Säkerställer utmärkt svetskvalitet, effektivitet och enkel användning. Ser till att ljusbågen förblir koncentrerad och garanterar optimal båglängd vid svetsning i alla lägen vid synergisk MIG/MAGsvetsning och pulsad bågsvetsning. Finns även tillgänglig för automatiserad svetsning. Welding Program För olika produktionsbehov. Köp praktiska programpaket eller enskilda program efter behov. 6 A7 MIG Welder

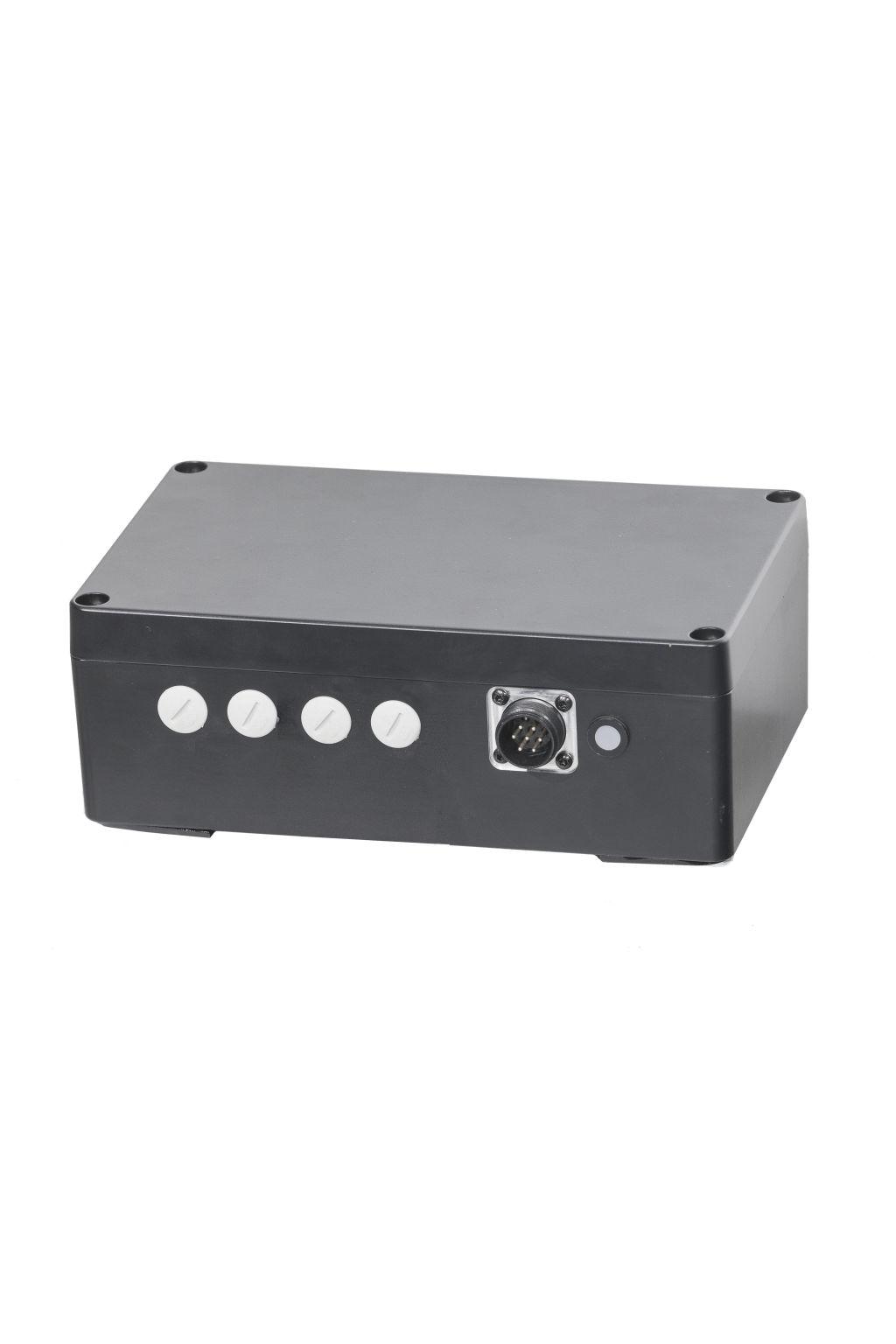

7 ALTERNATIV - UTRUSTNING OCH PROGRAMVARA Cool X Cooling unit Kylenheten Cool X används tillsammans med vätskekylda lösningar och ger en kyleffekt på 1 kw med 3 liter kylvätska. A7 Power Source 350 A7 MIG Welder 350 är en svetsströmkälla utformad för krävande professionellt bruk i robotsvetssystem. Den är lämplig för synergisk pulsad MIG/MAG-, synergisk 1-MIG- och enkel MIG/MAG-svetsning, liksom för de modifierade processerna WiseRoot+ och WiseThin+. Robotgränssnittsenheten överst på strömkällan hanterar kommunikationen med roboten och har alla nödvändiga anslutningar för att integreras i en robotcell. Wire conduit for wire drums Alternativ trådledarlösning när avståndet mellan trådmatarverket och trådtunnan är större än 5 meter. OBS! Vid beställning av W i önskad längd behöver du även snabbkopplingar: två hanar (W005197) och en hona (W005189). Snap connector for wire conduit (male) Hankontakt för trådledare, två stycken behövs per ledare. I/O extention for robot interface Mounting kit A7 dual feeder Denna sats möjliggör användning av två trådmatarverk och en strömkälla vid robotmodeller med ej ihålig robotarm och tillämpningar med enhet för svetspistolbyte. Växling mellan trådmatarverken kan styras från robotstyrenheten. Satsen innehåller ett kort för växling av trådmatarverk, en flatkabel och ett kablage med kopplingsdon för trådmatarverket och moderkortet på robotens gränssnittsenhet A7 MIG Welder 7

8 TEKNISKA DATA A7 Power Source 350 A7 Power Source 450 Produktkod Anslutningsspänning 1-fas, 50/60 Hz N/A N/A Anslutningsspänning 3-fas 50/60 Hz 400 V, -15 % % 400 V, -15 % % Säkring (trög) 25 A 35 A Elverk, min. effekt 35 kva 35 kva Svetsområde 20 A / 12 V A / 46 V 20 A / 12 V A / 46 V Uteffekt 60 % ED 350 A 450 A Uteffekt 100 % ED 330 A 350 A Nätkabel 4G6 (5 m) 4G6 (5 m) Nätström (maximum) 23 A 32 A Nätström (effektiv) 21 A 25 A Tomgångseffekt 25 W 25 W Effektfaktor vid max. ström Tomgångsspänning (toppvärde) U0 = 80 V - 98 V U0 = 80 V - 98 V Tomgångsspänning (medeltal) 85 V -103 V 85 V -103 V Verkningsgrad (100 % intermittens) 87 % 87 % Min. kortslutningseffekt Ssc i elnätet 5.5 MVA 5.5 MVA Max. skenbar effekt 22 kva 22 kva Elanslutning för kylenhet 24 V DC / 50 VA 24 V DC / 50 VA Elanslutning för hjälpenhet 50 V DC / 100 W 50 V DC / 100 W Omgivningstemperatur C C Yttermått L B H mm mm Vikt (inga tillbehör) 40.2 kg 40.2 kg Skyddsklass IP23S IP23S Vikt (med anslutningskabel) 42.6 kg 42.6 kg EMC-klass A A Förvaringstemperaturområde C C Temperaturklass 155 (F) 155 (F) 8 A7 MIG Welder

9 A7 Wire Feeder 25 A7 Wire Feeder 25 -PP Produktkod Trådmatarverk 4-roll, two motors 4-roll, two motors Justering av trådmatningshastighet m/min m/min Pistolanslutning Euro PP Tillsatsmaterial (Fe-homogentråd) mm mm Tillsatsmaterial (Fe-rörelektrod) mm mm Tillsatsmaterial (Ss) mm mm Tillsatsmaterial (Al) mm mm Tillsatsmaterial (CuSi) mm mm Driftspänning 50 V DC 50 V DC Omgivningstemperatur C C Yttermått L B H mm mm Vikt (inga tillbehör) 7.8 kg 7.8 kg Skyddsklass IP21S IP21S EMC-klass A A Förvaringstemperaturområde C C A7 Cooler Driftspänning 400 V % Maximalt tryck 0.4 Mpa Yttermått L B H 570 x 230 x 280 mm Vikt (inga tillbehör) 11 kg Skyddsklass IP23S Behållarens volym ~3 l EMC-klass A Kyleffekt 1 kw Förvaringstemperaturområde C Driftstemperatur C Flödesgivare, typ [l/min] A7 MIG Welder 9

10 Welding gun cleaning station Driftspänning 10 to 30 V DC Vikt 22 kg Nominellt tryck 6 bar 88 psi Nominellt flöde Approx. 500 l/min Driftstryck 6 8 bar / psi Tillsatstråd, max. diameter 1.6mm (by 6 bar 7 88 psi air pressure) Omgivningstemperatur +5 to +50 C Skyddsklass IP 21 5/2-vägsventiler Märkspänning 24 V DC Effektförbrukning 4.5 W (EACU) Max rippel Vpp < 10% Kontinuerlig ström Max. 200 ma Strömförbrukning approx. 4 ma (24 V) Spänningsfall approx 1.2 V (200 ma) 10 A7 MIG Welder

11 Kemppi är det banbrytande företaget inom svetsindustrin. Vår uppgift är att utveckla lösningar som hjälper dig att expandera din verksamhet. Kemppi har sitt huvudkontor i Lahtis i Finland. Företaget har över 600 svetsexperter anställda i 13 länder och en omsättning på över 110 miljoner euro. I vårt utbud ingår svetslösningar intelligent utrustning, programvara för svetskoordinering och dokumentation och experttjänster för alla behov, från krävande industriella tillämpningar till enklare svetsning. Lokala experter i över 60 länder är tillgängliga via vårt globala partnernätverk.
