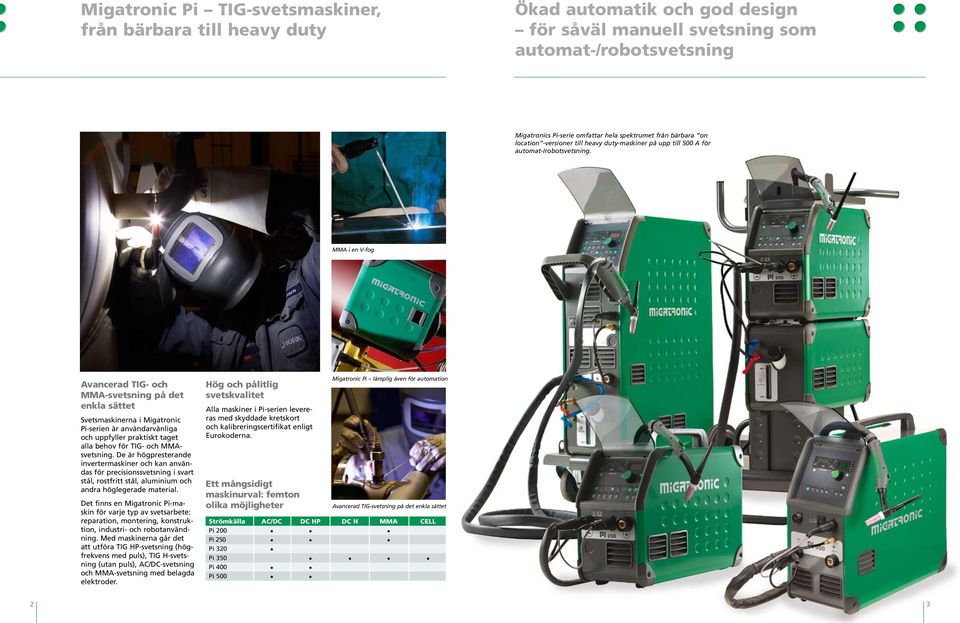

2 Migatronic Pi TIG-svetsmaskiner, från bärbara till heavy duty Ökad automatik och god design för såväl manuell svetsning som automat-/robotsvetsning Migatronics Pi-serie omfattar hela spektrumet från bärbara on location -versioner till heavy duty-maskiner på upp till 500 A för automat-/robotsvetsning. MMA i en V-fog Avancerad TIG- och MMA-svetsning på det enkla sättet Svetsmaskinerna i Migatronic Pi-serien är användarvänliga och uppfyller praktiskt taget alla behov för TIG- och MMAsvetsning. De är högpresterande invertermaskiner och kan användas för precisionssvetsning i svart stål, rostfritt stål, aluminium och andra höglegerade material. Det finns en Migatronic Pi-maskin för varje typ av svetsarbete: reparation, montering, konstruktion, industri- och robotanvändning. Med maskinerna går det att utföra TIG HP-svetsning (högfrekvens med puls), TIG H-svetsning (utan puls), AC/DC-svetsning och MMA-svetsning med belagda elektroder. Hög och pålitlig svetskvalitet Alla maskiner i Pi-serien levereras med skyddade kretskort och kalibreringscertifikat enligt Eurokoderna. Ett mångsidigt maskinurval: femton olika möjligheter Migatronic Pi lämplig även för automation Avancerad TIG-svetsning på det enkla sättet Strömkälla AC/DC DC HP DC H MMA CELL Pi 200 Pi 250 Pi 320 Pi 350 Pi 400 Pi

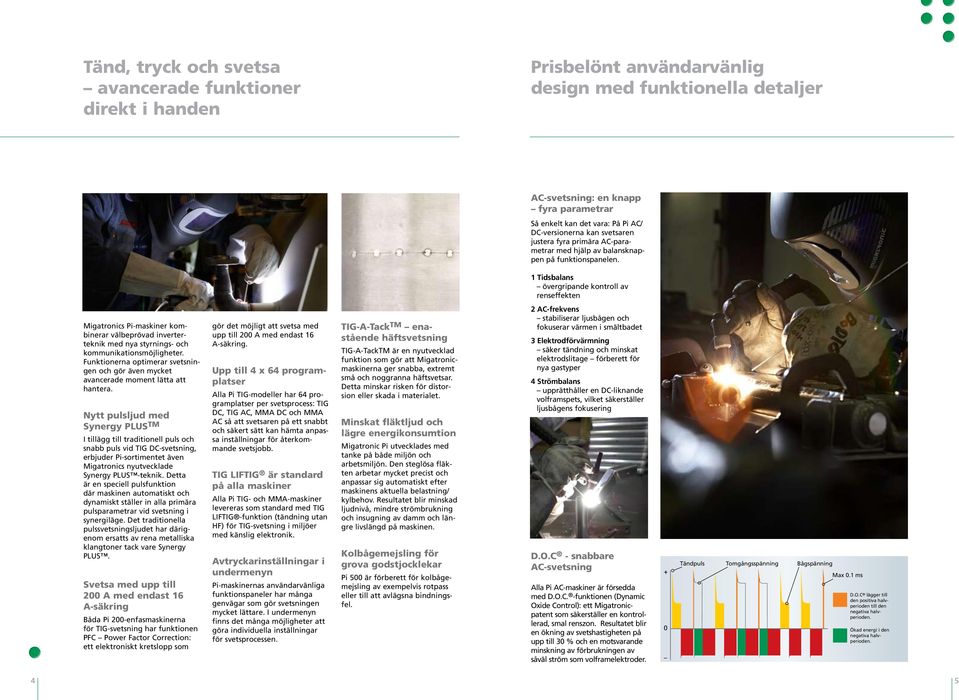

3 Tänd, tryck och svetsa avancerade funktioner direkt i handen Prisbelönt användarvänlig design med funktionella detaljer AC-svetsning: en knapp fyra parametrar Så enkelt kan det vara: På Pi AC/ DC-versionerna kan svetsaren justera fyra primära AC-parametrar med hjälp av balansknappen på funktionspanelen. 1 Tidsbalans övergripande kontroll av renseffekten 2 AC-frekvens stabiliserar ljusbågen och fokuserar värmen i smältbadet 3 Elektrodförvärmning säker tändning och minskat elektrodslitage förberett för nya gastyper 4 Strömbalans upprätthåller en DC-liknande volframspets, vilket säkerställer ljusbågens fokusering Migatronics Pi-maskiner kombinerar välbeprövad inverterteknik med nya styrnings- och kommunikationsmöjligheter. Funktionerna optimerar svetsningen och gör även mycket avancerade moment lätta att hantera. Nytt pulsljud med Synergy PLUS TM I tillägg till traditionell puls och snabb puls vid TIG DC-svetsning, erbjuder Pi-sortimentet även Migatronics nyutvecklade Synergy PLUS -teknik. Detta är en speciell pulsfunktion där maskinen automatiskt och dynamiskt ställer in alla primära pulsparametrar vid svetsning i synergiläge. Det traditionella pulssvetsningsljudet har därigenom ersatts av rena metalliska klangtoner tack vare Synergy PLUS. Svetsa med upp till 200 A med endast 16 A-säkring Båda Pi 200-enfasmaskinerna för TIG-svetsning har funktionen PFC Power Factor Correction: ett elektroniskt kretslopp som gör det möjligt att svetsa med upp till 200 A med endast 16 A-säkring. Upp till 4 x 64 programplatser Alla Pi TIG-modeller har 64 programplatser per svetsprocess: TIG DC, TIG AC, MMA DC och MMA AC så att svetsaren på ett snabbt och säkert sätt kan hämta anpassa inställningar för återkommande svetsjobb. TIG LIFTIG är standard på alla maskiner Alla Pi TIG- och MMA-maskiner levereras som standard med TIG LIFTIG -funktion (tändning utan HF) för TIG-svetsning i miljöer med känslig elektronik. Avtryckarinställningar i undermenyn Pi-maskinernas användarvänliga funktionspaneler har många genvägar som gör svetsningen mycket lättare. I undermenyn finns det många möjligheter att göra individuella inställningar för svetsprocessen. TIG-A-Tack TM enastående häftsvetsning TIG-A-TackTM är en nyutvecklad funktion som gör att Migatronicmaskinerna ger snabba, extremt små och noggranna häftsvetsar. Detta minskar risken för distorsion eller skada i materialet. Minskat fläktljud och lägre energikonsumtion Migatronic Pi utvecklades med tanke på både miljön och arbetsmiljön. Den steglösa fläkten arbetar mycket precist och anpassar sig automatiskt efter maskinens aktuella belastning/ kylbehov. Resultatet blir minskad ljudnivå, mindre strömbrukning och insugning av damm och längre livslängd på maskinen. Kolbågemejsling för grova godstjocklekar Pi 500 är förberett för kolbågemejsling av exempelvis rotpass eller till att avlägsna bindningsfel. D.O.C - snabbare AC-svetsning Alla Pi AC-maskiner är försedda med D.O.C. -funktionen (Dynamic Oxide Control): ett Migatronicpatent som säkerställer en kontrollerad, smal renszon. Resultatet blir en ökning av svetshastigheten på upp till 30 % och en motsvarande minskning av förbrukningen av såväl ström som volframelektroder. + 0 Tändpuls Tomgångsspänning Bågspänning Max 0.1 ms D.O.C lägger till den positiva halvperioden till den negativa halvperioden. Ökad energi i den negativa halvperioden. 4 5

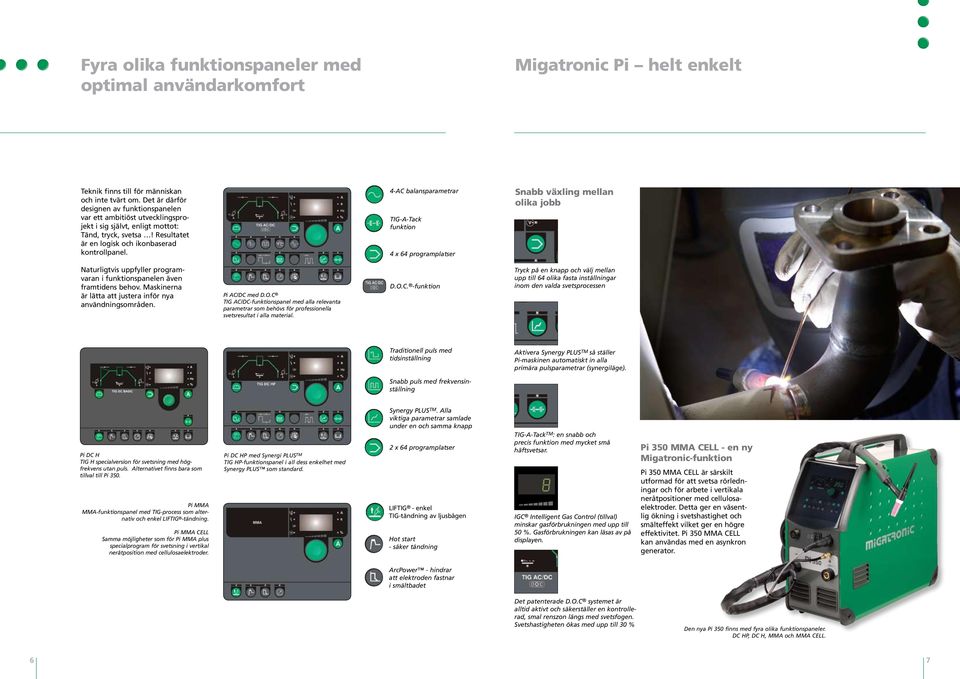

4 Fyra olika funktionspaneler med optimal användarkomfort Migatronic Pi helt enkelt Teknik finns till för människan och inte tvärt om. Det är därför designen av funktionspanelen var ett ambitiöst utvecklingsprojekt i sig självt, enligt mottot: Tänd, tryck, svetsa! Resultatet är en logisk och ikonbaserad kontrollpanel. 4-AC balansparametrar TIG-A-Tack funktion 4 x 64 programplatser Snabb växling mellan olika jobb Naturligtvis uppfyller programvaran i funktionspanelen även framtidens behov. Maskinerna är lätta att justera inför nya användningsområden. Pi AC/DC med D.O.C TIG AC/DC-funktionspanel med alla relevanta parametrar som behövs för professionella svetsresultat i alla material. D.O.C. -funktion Tryck på en knapp och välj mellan upp till 64 olika fasta inställningar inom den valda svetsprocessen Traditionell puls med tidsinställning Aktivera Synergy PLUS TM så ställer Pi-maskinen automatiskt in alla primära pulsparametrar (synergiläge). Snabb puls med frekvensinställning Pi DC H TIG H specialversion för svetsning med högfrekvens utan puls. Alternativet finns bara som tillval till Pi 350. Pi MMA MMA-funktionspanel med TIG-process som alternativ och enkel LIFTIG -tändning. Pi MMA CELL Samma möjligheter som för Pi MMA plus specialprogram för svetsning i vertikal neråtposition med cellulosaelektroder. Pi DC HP med Synergi Plus TM TIG HP-funktionspanel i all dess enkelhet med Synergy PLUS som standard. Synergy PLUS TM. Alla viktiga parametrar samlade under en och samma knapp 2 x 64 programplatser LIFTIG - enkel TIG-tändning av ljusbågen Hot start - säker tändning A TIG-A-Tack TM : en snabb och precis funktion med mycket små häftsvetsar. IGC Intelligent Gas Control (tillval) minskar gasförbrukningen med upp till 50 % A Gasförbrukningen kan läsas av på displayen. Pi 350 MMA CELL - en ny Migatronic-funktion Pi 350 MMA CELL är särskilt utformad för att svetsa rörledningar och för arbete i vertikala neråtpositioner med cellulosaelektroder. Detta ger en väsentlig ökning i svetshastighet och smälteffekt vilket ger en högre effektivitet. Pi 350 MMA CELL kan användas med en asynkron generator. ArcPower - hindrar att elektroden 5 fastnar i smältbadet 5 Det patenterade D.O.C systemet är alltid aktivt och säkerställer SYNERGIC en kontrollerad, smal renszon längs med svetsfogen. Svetshastigheten ökas med upp till 30 % Den nya Pi 350 finns med fyra olika funktionspaneler. DC HP, DC H, MMA och MMA CELL. 6 7

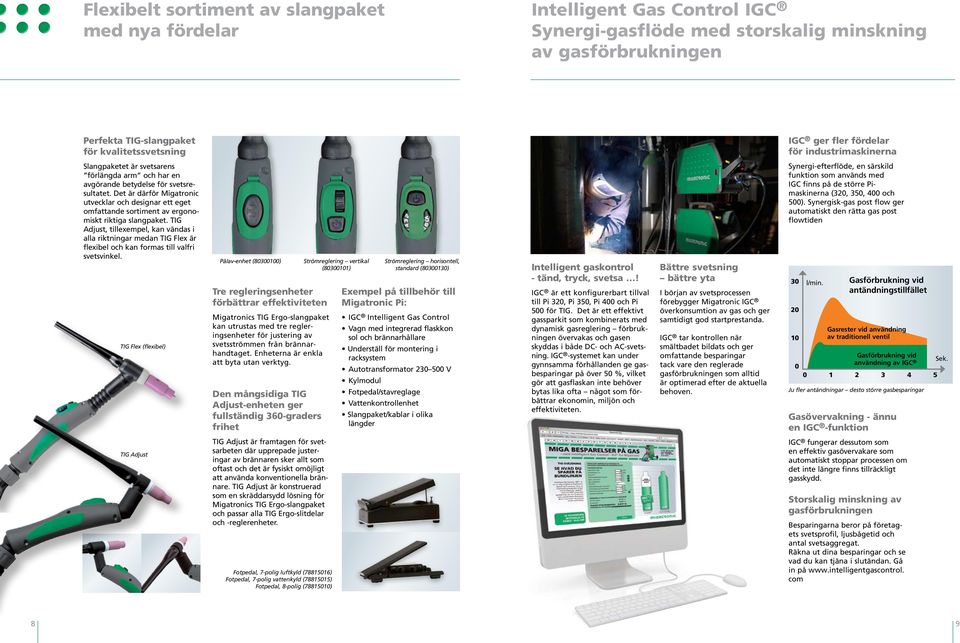

5 Flexibelt sortiment av slangpaket med nya fördelar Intelligent Gas Control IGC Synergi-gasflöde med storskalig minskning av gasförbrukningen Perfekta TIG-slangpaket för kvalitetssvetsning IGC ger fler fördelar för industrimaskinerna Slangpaketet är svetsarens förlängda arm och har en avgörande betydelse för svetsresultatet. Det är därför Migatronic utvecklar och designar ett eget omfattande sortiment av ergonomiskt riktiga slangpaket. TIG Adjust, tillexempel, kan vändas i alla riktningar medan TIG Flex är flexibel och kan formas till valfri svetsvinkel. TIG Flex (flexibel) På/av-enhet ( ) Tre regleringsenheter förbättrar effektiviteten Migatronics TIG Ergo-slangpaket kan utrustas med tre regleringsenheter för justering av svetsströmmen från brännarhandtaget. Enheterna är enkla att byta utan verktyg. Den mångsidiga TIG Adjust-enheten ger fullständig 360-graders frihet Strömreglering vertikal ( ) Exempel på tillbehör till Migatronic Pi: IGC Intelligent Gas Control Vagn med integrerad flaskkon sol och brännarhållare Underställ för montering i racksystem Autotransformator V Kylmodul Fotpedal/stavreglage Vattenkontrollenhet Strömreglering horisontell, standard ( ) Slangpaket/kablar i olika längder Intelligent gaskontrol - tänd, tryck, svetsa! IGC är ett konfigurerbart tillval till Pi 320, Pi 350, Pi 400 och Pi 500 för TIG. Det är ett effektivt gassparkit som kombinerats med dynamisk gasreglering förbrukningen övervakas och gasen skyddas i både DC- och AC-svetsning. IGC -systemet kan under gynnsamma förhållanden ge gasbesparingar på över 50 %, vilket gör att gasflaskan inte behöver bytas lika ofta något som förbättrar ekonomin, miljön och effektiviteten. Bättre svetsning bättre yta I början av svetsprocessen förebygger Migatronic IGC överkonsumtion av gas och ger samtidigt god startprestanda. IGC tar kontrollen när smältbadet bildats och ger omfattande besparingar tack vare den reglerade gasförbrukningen som alltid är optimerad efter de aktuella behoven. Synergi-efterflöde, en särskild funktion som används med IGC finns på de större Pimaskinerna (320, 350, 400 och 500). Synergisk-gas post flow ger automatiskt den rätta gas post flowtiden l/min. Gasförbrukning vid antändningstillfället Gasrester vid användning av traditionell ventil Gasförbrukning vid användning av IGC Ju fler antändningar desto större gasbesparingar Gasövervakning - ännu en IGC -funktion Sek. TIG Adjust TIG Adjust är framtagen för svetsarbeten där upprepade justeringar av brännaren sker allt som oftast och det är fysiskt omöjligt att använda konventionella brännare. TIG Adjust är konstruerad som en skräddarsydd lösning för Migatronics TIG Ergo-slangpaket och passar alla TIG Ergo-slitdelar och -reglerenheter. Fotpedal, 7-polig luftkyld ( ) Fotpedal, 7-polig vattenkyld ( ) Fotpedal, 8-polig ( ) IGC fungerar dessutom som en effektiv gasövervakare som automatiskt stoppar processen om det inte längre finns tillräckligt gasskydd. Storskalig minskning av gasförbrukningen Besparingarna beror på företagets svetsprofil, ljusbågetid och antal svetsaggregat. Räkna ut dina besparingar och se vad du kan tjäna i slutändan. Gå in på com 8 9

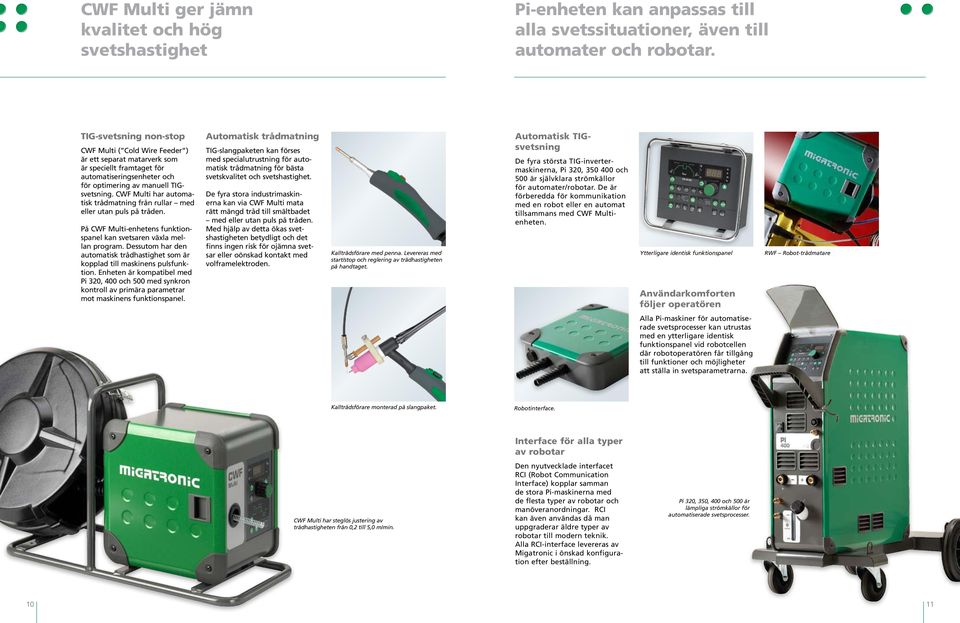

6 CWF Multi ger jämn kvalitet och hög svetshastighet Pi-enheten kan anpassas till alla svetssituationer, även till automater och robotar. TIG-svetsning non-stop CWF Multi ( Cold Wire Feeder ) är ett separat matarverk som är speciellt framtaget för automatiseringsenheter och för optimering av manuell TIGsvetsning. CWF Multi har automatisk trådmatning från rullar med eller utan puls på tråden. På CWF Multi-enhetens funktionspanel kan svetsaren växla mellan program. Dessutom har den automatisk trådhastighet som är kopplad till maskinens pulsfunktion. Enheten är kompatibel med Pi 320, 400 och 500 med synkron kontroll av primära parametrar mot maskinens funktionspanel. Automatisk trådmatning TIG-slangpaketen kan förses med specialutrustning för automatisk trådmatning för bästa svetskvalitet och svetshastighet. De fyra stora industrimaskinerna kan via CWF Multi mata rätt mängd tråd till smältbadet med eller utan puls på tråden. Med hjälp av detta ökas svetshastigheten betydligt och det finns ingen risk för ojämna svetsar eller oönskad kontakt med volframelektroden. Kalltrådsförare med penna. Levereras med start/stop och reglering av trådhastigheten på handtaget. Automatisk TIGsvetsning De fyra största TIG-invertermaskinerna, Pi 320, och 500 är självklara strömkällor för automater/robotar. De är förberedda för kommunikation med en robot eller en automat tillsammans med CWF Multienheten. Ytterligare identisk funktionspanel Användarkomforten följer operatören RWF Robot-trådmatare Alla Pi-maskiner för automatiserade svetsprocesser kan utrustas med en ytterligare identisk funktionspanel vid robotcellen där robotoperatören får tillgång till funktioner och möjligheter att ställa in svetsparametrarna. Kalltrådsförare monterad på slangpaket. Robotinterface. CWF Multi har steglös justering av trådhastigheten från 0,2 till 5,0 m/min. Interface för alla typer av robotar Den nyutvecklade interfacet RCI (Robot Communication Interface) kopplar samman de stora Pi-maskinerna med de flesta typer av robotar och manöveranordningar. RCI kan även användas då man uppgraderar äldre typer av robotar till modern teknik. Alla RCI-interface levereras av Migatronic i önskad konfiguration efter beställning. Pi 320, 350, 400 och 500 är lämpliga strömkällor för automatiserade svetsprocesser

7 MASKINTYP 200 E 200 HP E/HP E 350 H 350 E 400 HP 500 HP DC DC AC/DC DC AC/DC AC/DC DC DC/ HP DC CELL DC DC-AC/DC DC-AC/DC Nätspänning +/ 15% 3x400 V 1x230 V 1x230 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V Säkring 10 A 25 A 25 A 10 A 10 A 16 A 25 A 25 A 16 A 25 A 32 A Säkring PFC 16 A 16 A Eff. nätström (PFC) 6,7 A 24 A (17,5) 25 A (18,6) 7,1 A 7,3 A 13,8 A 17,1 A 18,0 A 15,4 A 17,3 A 25,8 A Effekt, 100% (PFC) 4,6 kva 5,5 kva (4,0) 5,8 kva (4,3) 4,9 kva 5 kva 9,6 kva 11,9 kva 12,5 kva 10,7 kva 12,0 kva 17,9 kva Effekt, max. (PFC) 6,7 kva 9,4 kva (5,6) 9,7 kva (6,0) 9,0 kva 9,0 kva 14,1 kva 16,0 kva 16,0 kva 13,2 kva 19,3 kva 31,0 kva Tomgångseffekt 35 W 35 W 35 W 35 W 35 W 40 W 40 W 40 W 40 W 40 W 40 W Strömomfång A A A A A A A A A A A Tomgångsspänning 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V Användarklass S S S S S S S S S S S Skyddsklass IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 EN , 2, 3, 10 x x x x x x x x x x x H x B x L, cm 36x22x52 36x22x52 36x22x52 36x22x52 36x22x52 98x54,5x109 55x25x64 55x25x64 55x25x64 98x54,5x109 98x54,5x109 Vikt, kg / /72 68/77 INTERMITTENS 200 E 200 HP E/HP E 350 H 350 E 400 HP 500 HP DC DC AC/DC DC AC/DC AC/DC DC DC/ HP DC CELL DC DC-AC/DC DC-AC/DC 100% v/20 C TIG 170 A 160 A 170 A 170 A 305 A 340 A A 475 A 100% v/20 C MMA 170 A 150 A 150 A 170 A 170 A 280 A 350 A 330 A 300 A 330 A 475 A Max v/20 C TIG 200/40% 200/40% 210/60% 200/60% 320/95% 350/95% - 400/70% 500/80% Max v/20 C MMA 200/60% 170/40% 170/40% 210/60% 200/60% 320/60% - 350/60% 350/60% 400/50% 400/65% 100% v/40 C TIG 150 A 140 A 150 A 150 A 265 A 300 A A 420 A 100% v/40 C MMA 140 A 130 A 130 A 150 A 150 A 265 A 280 A 290 A 250 A 290 A 420 A 60% v/40 C TIG 170 A 170 A 190 A 180 A 290 A 350 A A 500 A 60% v/40 C MMA 180 A 150 A 150 A 190 A 170 A 270 A 325 A 340 A 275 A 350 A 450 A Max v/40 C TIG 200/40% 200/40% 250/35% 250/35% 320/50% 350/50% 320/50% 400/40% Max v/40 C MMA 200/40% 170/40% 170/40% 250/35% 250/35% 320/35% 350/40% 350/35% 350/35% 400/20% 500/55% KYLMODUL MCU 1000 * MCU 1100 ** MCU *** Kyleffekt 1 l/min. 0,9 kw 0,9 kw 1,2 kw Tankens kapacitet 2,0 l 4,0 l 3,5 l Tryck, max. 3 bar 3 bar 3 bar Flöde 1,2 bar 60 C 1,75 l/min. 1,75 l/min. 1,75 l/min. Mått H x B x L, cm 29 x 22 x x 24 x 56 * Vikt, kg 15 * Cold wire feeder CWF Multi **** Trådhastighet m/min. 0,20 5 Tråddiameter mm 0,6 1,6 Mått H x B x L, cm 27,6 x 21,1 x 27,6 Vikt, kg 9,6 *) Separat kylmodul för Pi 200/250. **) Separat kylenhet för Pi 350. ***) Integrerad kylenhet i Pi 320, 400, 500. ****) CWF Multi finns endast som tillval för Pi 320, 350, 400 och 500. Vi förbehåller oss rätten till ändringar D Migatronic Svetsmaskiner AB Nääs Fabriker, Box 5015 Mellersta Fabriken plan 4, Tollered Tel: (+46) Telefax: (+46) Homepage:
