Produktkatalog. Manuell svetsning

Transkript

1 Produktkatalog Manuell svetsning

2 Kemppi Globally local KEMPPIS DOTTERBOLAG DISTRIBUTÖRER 2 Globally local

3 Kemppi är ett globalt företag med huvudkontor och tillverkning i Finland. Dotterbolag finns i Finland, Sverige, Norge, Danmark, Tyskland, Frankrike, Storbritannien, Nederländerna, Polen, Ryssland, Australien, Indien och Kina. Kemppi är representerade i mer än 60 länder. En komplett lista över Kemppis dotterbolag, distributörer och återförsäljare finns på HQ Globally local 3

4 Symboler Trådmatning med 4 hjul Trådmatning med 2 hjul * Vattenkylningsalternativ DC DC och pulsad ström 50/60 Hz Nätfrekvens ACDC ACDC och pulsad ström CV Konstantspänning CC Konstantström CV CC Konstantström och konstantspänning 1 Phase 1-fas nätspänning 3 Phase 3-fas nätspänning MVU Flerspänningsenhet Energieffektiv jämfört med alternativa produkter 4 Symboler

5 Innehåll Inledning 7 MIG/MAG-svetsning 9 X8 MIG Welder 10 X8 SuperSnake 16 FastMig X 18 FastMig M 24 SuperSnake för FastMig X/M 28 Kempact RA 30 MinarcMig Evo 34 Kempact MIG/Kempact Pulse 36 FitWeld Evo ArcFeed 40 TIG-svetsning 43 MinarcTig Evo 44 MinarcTig 46 MasterTig MLS 48 MasterTig LT MasterTig MLS ACDC 52 MasterTig ACDC 54 MMA-svetsning 57 Minarc Evo Master MLS 60 Minarc 150 Classic 62 Minarc Master S 66 Mejsling 69 KempGouge ARC Pistoler och brännare 73 MIG/MAG-svetspistoler 74 Slitdelar och tillbehör 86 Tillbehörssatser för trådmatarmekanismen 91 TIG-brännare 98 Slitdelar och tillbehör 100 Valideringsutrustning 103 ArcValidator 104 Mjukvaruprocesser 107 Wise-processer 108 Svetsdatablad 111 Universal Standard WPS 112 Tillbehör 115 ArcInfo 116 Fjärreglage 118 Övriga tillbehör 119 Transportvagnar med två hjul 122 Transportvagnar med fyra hjul 123 Kontaktinformation 124 Innehåll 5

6 6 Inledning

7 Inledning Vad du än behöver finns det en Kemppi-lösning för dig. Våra svetsutrustningar är indelade i olika värdenivåer K8, K7, K5 och K3 för att du ska kunna hitta den utrustning som bäst motsvarar dina behov. Ju högre värdenivå, desto fler funktioner får du i fråga om prestanda, användbarhet och moderna anslutningsmöjligheter. K8-värdenivå Med utrustningarna i värdenivå K8 skapar vi morgondagens svetsning i dag. Med en K8- utrustning kan du tack vare smarta svetsinnovationer, banbrytande användbarhet och stora anslutningsmöjligheter utföra, styra och hantera svetsproduktionen på ett sätt som tidigare inte har varit möjligt. K7-värdenivå Kemppis värdenivå K7 lyfter svetsutrustningen till helt nya nivåer i fråga om prestanda och intelligens. Den erbjuder en unik kombination av förfinad styrning, avancerade svetsfunktioner, användbarhet och anslutningsmöjligheter. K5-värdenivå Kemppis utrustningar i värdenivå K5 sätter nya standarder inom svetsning. Med sin kompromisslösa design uppfyller den på ett övertygande sätt alla förväntningar som ställs på utrustning i klassen: mångsidighet, användarvänlighet och prestanda som tack vare förstklassig teknik är optimerad för användningsområdet. K3-värdenivå Kemppis utrustningar i värdenivå K3 har allt som Kemppi står för gedigen tillverkningskvalitet och prestanda utan kompromisser. K3-utrustningarna ger tillverkare en smart investeringslösning som ökar effektiviteten och kvaliteten inom en mängd olika typer av svetsarbeten. Inledning 7

8 8 MIG/MAG-svetsning

9 MIG/MAG-svetsning X8 MIG Welder 10 X8 SuperSnake 16 FastMig X 18 FastMig M 24 SuperSnake för FastMig X/M 28 Kempact RA 30 MinarcMig Evo 34 Kempact MIG/Kempact Pulse 36 FitWeld Evo ArcFeed 40 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Kemppis MIG-/MAG-utrustning är konstruerad för kvalitetsmedvetna svetsare och har tekniken på insidan och enkel, intuitiv kontroll och prestanda på utsidan. MIG/MAG-svetsning 9

10 X8 MIG Welder Framtidens svetsning är här Energy efficient 3 Phase MVU * Bästa ljusbågsegenskaperna för höghastighetssvetsning och svetsning av aluminium (WiseFusion), smala spalter (RGT), rotsträngar (WiseRoot+), tunnplåt (WiseThin+) och mindre sprut i blandbågsområdet (WiseSteel) Exakt styrd, uppgraderingsbar svetsström upp till 600 A Den digitala WPS-funktionen ger svetsaren snabb och enkel tillgång till WPS:erna En kostnadsfri tjänst för hantering av maskinparken ingår Inbyggd anslutning till WeldEyeprogramvarumodulerna Welding Procedure och Qualification Management, Welding Quality Management och Welding Production Analysis Tillämpningsområden Oljeborrplattformar Processrör Tryckkärl och pannor Den mest avancerade utrustningen för multiprocessvetsning på marknaden X8 MIG Welder hanterar allt från synergisk och pulsad MIG/MAG-svetsning och elektrodsvetsning (MMA) till MIG-lödning, påsvetsning och bågluftmejsling. Den intelligenta utrustningen ger en extremt noggrann kontroll av ljusbågen, kraftfull svetsprestanda upp till 600 A och moderna anslutningsmöjligheter via WeldEye-programvaran för svetskoordinering och dokumentation. Strömkällan, trådmatarverket, svetspistolerna, användargränssnittet och systemets alla komponenter har en mycket genomtänkt konstruktion som ger en suverän användbarhet baserad på användarnas faktiska behov. X8 MIG Welder är utvecklad, konstruerad och tillverkad i Finland. Den är först med att erbjuda en digital WPS-funktion (dwps) som ger en förbättrad kvalitetssäkring och gör tryckta WPS:er överflödiga. Möjligheten att uppgradera strömkällan, använda en flerspänningsströmkälla (extra tillbehör) och det stora urvalet av tillgängliga tillämpningsprogram från Kemppi gör det enkelt att anpassa X8 MIG Welder efter alla svetsmiljöer och uppfyller även de mest extrema kraven på industrisvetsning. 10 X8 MIG Welder

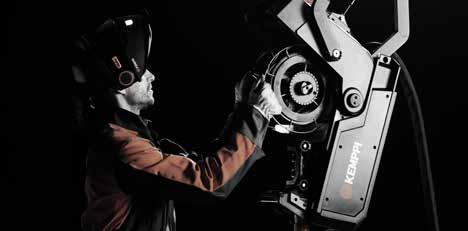

11 Extrem prestanda Underskatta aldrig prestandan hos X8 MIG Welder. Utrustningens utmärkta grundläggande svetsprestanda kompletteras av specialprocesserna och funktionerna i Kemppis Wise-serie som ger optimala ljusbågsegenskaper vad du än svetsar. WiseSteel minskar till exempel mängden sprut med 30 % och ökar framföringshastigheten med 30 % vid svetsning i stål. Med Reduced Gap Technology (RGT) kan fogvolymen minskas, vilket gör det möjligt att spara tillsatsmaterial med upp till 25 % och bågtid med upp till 38 % vid en materialtjocklek på 25 mm. Suverän användbarhet Svetsning av hög kvalitet kräver noggranna förberedelser. En jämförelse av X8 MIG Welder med standardutrustning för MIG/MAG-svetsning visar att det innovativa och användarvänliga trådmatarverket, det trådlösa användargränssnittet för strömkällan och den digitala WPS-funktionen, snabbar upp konfigureringen av inställningarna med minst 30 %. Möjligheten att snabba upp konfigureringsprocessen ger dig mer tid över till att fokusera på själva svetsningen. Genom att använda Control Pad det trådlösa användargränssnittet för X8 MIG Welder för att välja rätt digital WPS (dwps) via WeldEye ställs strömkällan in automatiskt i enlighet med de gränser som anges i WPS:en. Alltid rätt parametrar Tryckta WPS:er innehåller alla nödvändiga riktlinjer för svetsningen, men svetsaren måste själv ställa in alla parametrar och svetsa enligt riktlinjerna. Genom att använda Control Pad det trådlösa användargränssnittet för X8 MIG Welder för att välja rätt digital WPS (dwps) via WeldEye ställs strömkällan in automatiskt i enlighet med de gränser som anges i WPS:en. En snabbare inställning och en hundraprocentig säkerhet för WPS-kompatibel svetsning kan det bli bättre? Välbalanserade svetspistoler med ergonomiskt designade handtag gör svetsningen bekvämare och mer produktiv. Enkel påfyllning av kylvätska i den integrerade kylenheten, utan behov av verktyg. X8 Wire Feeder Trådmatarverkets innovativa utformning ger säkra och ergonomiska byten av trådbobin med tillsatsmaterial. Den inbyggda belysningen i trådmatarverket och i svetspistolen möjliggör arbete i dåligt upplysta arbetsmiljöer. My Fleet är en kostnadsfri molntjänst för ägare av X8 MIG Welder. Den ger tillgång till information om användningen av utrustningen och dess programvara samt tillverkarens valideringscertifikat för det första året. X8 MIG Welder 11

12 Tekniska specifikationer X8 MIG Welder 400 A 400 A MV 500 A Anslutningskabel H07RN-F 6 mm² 16 mm² 6 mm² Nätspänning 3-fas 50/60 Hz V ±10 % - Nätspänning 3-fas 50/60 Hz V ±10 % V ±10 % V ±10 % Anslutningseffekt 60 % ED 19 kva 19 kva 26 kva 100 % ED 14 kva 14 kva 18 kva Tomgångsspänning (MMA) Uav 50 V 50 V 50 V Säkring V - 63 A V 32 A 32 A 32 A Uteffekt 60 % ED 400 A 400 A 500 A 100 % ED 320 A 320 A 400 A Svetsström och spänningsområde 220 V - 20 A/14 V A/50 V V 20A/14V - 400A/50V 20 A/14 V A/50 V 20A/14V - 500A/55V Svetsström och spänningsområde 220 V - 15 A/20 V A/58 V V 15A/20V - 400A/58V 15 A/20 V A/58 V 15A/20V - 500A/57V Svetsspänning (max) 58 V 58 V 57 V Effektfaktor vid maximal ström P.F. 0,80-0,88 0,80-0,88 0,82-0,90 Verkningsgrad vid max. ström ƞ % % % Drifttemperatur C C C Förvaringstemperatur C C C EMC-klass A A A Skyddsklass IP23S IP23S IP23S Yttermått L x B x H 921 x 348 x 795 mm 921 x 348 x 795 mm 921 x 348 x 795 mm Vikt utan tillbehör 95 kg 95 kg 95 kg Rekommenderad storlek på elverk (min) Sgen 25 kva 25 kva 35 kva Typ av trådlös kommunikation 2,4 GHz WiFi och Bluetooth 2,4 GHz WiFi och Bluetooth 2,4 GHz WiFi och Bluetooth Typ av trådkommunikation Ethernet och USB Ethernet och USB Ethernet och USB Standarder IEC , -10 IEC , -10 IEC , -10 X8 Cooler Control Pad Märkkyleffekt vid 1 l/min 1,4 kw Drifttemperatur C Märkkyleffekt vid 1,6 l/min 1,9 kw Förvaringstemperatur C Rekommenderad kylvätska MPG 4456 (Kemppi kylvätska) Skyddsklass IP54 Kylvätsketryck (max) 0,4 MPa Yttermått L x B x H 200 x 130 x 33 mm Tankvolym 4 l Vikt utan tillbehör 0,89 kg Drifttemperatur* C Batteriets normala driftstid tim Förvaringstemperatur C Batterityp Litium EMC-klass A Batteriets märkspänning 7,2 V Skyddsklass** IP23S Batteriets märkkapacitet 6,2 Ah Vikt utan tillbehör 15,5 kg Normal laddningstid för batteriet 5 tim Standarder IEC , -10 Typ av trådlös kommunikation 2,4 GHz Bluetooth * Med rekommenderad kylvätska Normal räckvidd för trådlös kommunikation ** Monterad Typ av trådkommunikation USB 12 X8 MIG Welder Typ av display 15 m TFT LCD Displaystorlek 5,7 " Standarder IEC , EN ; EN v2.1.1; EN v2.1.1; EN v2.1.1; EN v2.1.0; EN v3.1.1

13 Tekniska data X8 MIG Welder 500 A MV 600 A 600 A MV Anslutningskabel H07RN-F 16 mm² 6 mm² 16 mm² Nätspänning 3-fas 50/60 Hz V ±10 % V ±10 % Nätspänning 3-fas 50/60 Hz V ±10 % V ±10 % V ±10 % Anslutningseffekt 60 % ED 26 kva 27 kva 27 kva 100 % ED 18 kva 21 kva 21 kva Tomgångsspänning (MMA) Uav 50 V 50 V 50 V Säkring V 63 A - 63 A V 32 A 35 A 35 A Uteffekt 60 % ED 500 A 530 A 530 A 100 % ED 400 A 440 A 440 A Svetsström och spänningsområde 220 V 20A/14V - 500A/55V - 20A/14V - 600A/46V 380 V 20A/14V - 500A/55V 20A/14V - 600A/55V 20A/14V - 600A/55V Svetsström och spänningsområde 220 V 15A/20V - 500A/57V - 15A/20V - 600A/46V 380 V 15A/20V - 500A/57V 15A/20V - 600A/55V 15A/20V - 600A/55V Svetsspänning (max) 57 V 55 V 55 V Effektfaktor vid maximal ström P.F. 0,82-0, Verkningsgrad vid max. ström ƞ % % % Drifttemperatur C C C Förvaringstemperatur C C C EMC-klass A A A Skyddsklass IP23S IP23S IP23S Yttermått L x B x H 921 x 348 x 795 mm 921 x 348 x 795 mm 921 x 348 x 795 mm Vikt utan tillbehör 95 kg 95 kg 95 kg Rekommenderad storlek på elverk (min) Sgen 35 kva 40 kva 40 kva Typ av trådlös kommunikation 2,4 GHz WiFi och Bluetooth 2,4 GHz WiFi och Bluetooth 2,4 GHz WiFi och Bluetooth Typ av trådkommunikation Ethernet och USB Ethernet & USB Ethernet & USB Standarder IEC , -10 IEC , -10 IEC , -10 X8 Wire Feeder Svetsström, I2 40 % ED 600 A Trådmatningshastighet 0,5-25 m/min 60 % ED 530 A Trådbobin, vikt (max) 20 kg 100 % ED 440 A Trådbobin, diameter (max) 300 mm Pistolanslutning Kemppi Skyddsgas, tryck (max) pmax 0,5 MPa Trådmatningsmekanism 4-hjuls, dubbelmotor Drifttemperatur C Diameter på matarhjul 32 mm Förvaringstemperatur C Tillsatsmaterial Fe 0,6-2,4 mm EMC-klass A Ss 0,6-2,4 mm Skyddsklass IP23S MC/FC 0,8-2,4 mm Yttermått L x B x H 640 x 220 x 400 mm Al 0,8-2,4 mm Vikt utan tillbehör 11,2 kg Typ av trådlös kommunikation 2,4 GHz Bluetooth Standarder IEC , 10 X8 MIG Welder 13

14 Artikelnummer X8 Power Source (inkluderar Control Pad, X8 Wheel Set och vridbord för X8 Wire Feeder) X8 Power Source utan programvara X8 Power Source 400 X8 Power Source 400 med cooler X8 Power Source 500 med cooler X8 Power Source 500 MV med cooler X8 Power Source 600 med cooler X8 Power Source 600 MV med cooler X8 Power Source med svetsprogram och -processer X8 Power Source 400, CUSTOM X8 Power Source 400 med cooler, CUSTOM X8 Power Source 400 MV, CUSTOM X8 Power Source 500 med cooler, CUSTOM X8 Power Source 500 MV med cooler, CUSTOM X8 Power Source 500 med cooler och programvarupaket 1 ** X8 Power Source 600 med cooler och programvarupaket 1 ** ** I programvarupaket 1 ingår X8 Work Pack och WiseFusion. X8 Wire Feeder X8 Wire Feeder * X8 Wire Feeder med skåpvärmare * Innehåller GH 20 pistolhållare X8 Power uppgradering Effektuppgradering av X8 Power Source 500 Effektuppgradering av X8 Power Source 600 Programvaruprodukter WiseFusion WiseSteel WisePenetration+ WiseRoot+ WiseThin+ Work Pack Svetsprogram och paket finns i DataStore via appen Mobile Maintenance. X X X X X X X X X X X X X X X X X X X X X X X WeldEye WP och PQ cloud-paket X8 tillbehör och reservdelar X8 Cooler X8 Wheel Set X8 Gas Cylinder Cart X8 Wire Feeder, vridbord X8 Wire Feeder, vridbord för två trådmatarverk* X8 Wire Feeder, avlastningsarm X8 Wire Feeder, upphängningsarm X8 Kabelhållare ** X8 Tillbehörslåda Control Pad X X X X X X X X X X Tillbehör för trådtunna 5 m W Tillbehör för trådtunna 10 m W Tillbehör för trådtunna 20 m W Tillbehör för trådtunna 27 m W * X8 Vridbord för två trådmatarverk är inte kompatibelt med X8 Wire Feeder avlastningsarm. ** X8 Kabelhållare är inte kompatibel med X8 Gas Cylinder Cart. 14 X8 MIG Welder

15 Artikelnummer Pistoler X8 MIG Gun 200-g 3,5 m x=101 mm, Y=86 mm X X8 MIG Gun 200-g 5,0 m x=101 mm, Y=86 mm X X8 MIG Gun 300-g 3,5 m x=117 mm, Y=97 mm X X8 MIG Gun 300-g 5,0 m x=117 mm, Y=97 mm X X8 MIG Gun 400-g 3,5 m x=132 mm, Y=110 mm X X8 MIG Gun 400-g 5,0 m x=132 mm, Y=110 mm X X8 MIG Gun 420-w 3,5 m x=132 mm, Y=104 mm X X8 MIG Gun 420-w 5,0 m x=132 mm, Y=104 mm X X8 MIG Gun 520-w 3,5 m x=145 mm, Y=111 mm X X8 MIG Gun 520-w 5,0 m x=145 mm, Y=111 mm X X8 MIG Gun 420-w 3,5 m x=232 mm, Y=104 mm X X8 MIG Gun 420-w 5,0 m x=232 mm, Y=104 mm X X8 MIG Gun WS 420-w 8,0 m x=132 mm, Y=104 mm X X8 MIG Gun 520-w 3,5 m x=245 mm, Y=111 mm X X8 MIG Gun 520-w 5,0 m x=245 mm, Y=111 mm X X8 MIG Gun 600-w 5,0 m x=152 mm, Y=104 mm X X8 Monteringsring, verktyg SP x y α Kablar Återledarkabel 5 m, 70 mm Återledarkabel 10 m, 70 mm Mellanledarkablar, gaskylda Mellanledarkabel, 70-g 5 m X Mellanledarkabel, 70-g 10 m X Mellanledarkabel, 70-g 20 m X Mellanledarkabel, 70-g 30 m X Mellanledarkabel, 95-g 2 m X Mellanledarkabel, 95-g 5 m X Mellanledarkabel, 95-g 10 m X Mellanledarkabel, 95-g 20 m X Mellanledarkabel, 95-g 30 m X Mellanledarkablar, vattenkylda Mellanledarkabel, 70-w 5 m X Mellanledarkabel, 70-w 10 m X Mellanledarkabel, 70-w 20 m X Mellanledarkabel, 70-w 30 m X Mellanledarkabel, 95-w 2 m X Mellanledarkabel, 95-w 5 m X Mellanledarkabel, 95-w 10 m X Mellanledarkabel, 95-w 20 m X Mellanledarkabel, 95-w 30 m X Fjärreglage X8 Gun Remote Control (för X8 MIG Guns) X I Kemppi Consumable Kit Selector finns artikelnummer för slitdelssatser till trådmatarverk. X8 MIG Welder 15

16 X8 SuperSnake Högre produktivitet inom räckhåll Kan användas med Fe/Ss/Al/FCW/ MCW-tillsatsmaterial 10-, 15-, 20- och 25-meters vattenkylda modeller Justering av parametrar med X8 Control Pad eller X8 Gun Remote Control Stödjer alla Kemppi Wisespecialprocesser Kraftig skyddsram ingår som standard Tillämpningsområden Tunga och medeltunga metallverkstäder Installation och byggplatsarbete Extrem förlängning X8 SuperSnake ger en kombination av SuperSnakes enastående fördelar och X8 MIG Welders moderna teknik och noggranna ljusbågskontroll. X8 SuperSnake finns i vattenkylda modeller som förlänger räckvidden med upp till 25 meter och ger pålitlig trådmatning, driftsäkerhet och enkelt underhåll. Mellanmatarverket är lätt och kan enkelt bäras till platsen för svetsning. När tunga trådmatarverk inte behöver flyttas ökar inte bara säkerheten på arbetsplatsen utan också produktiviteten. Genom att ansluta X8 Control Pad till mellanmatarverket får svetsaren tillgång till ett heltäckande användargränssnitt och kan göra nödvändiga justeringar av svetssystemets parametrar på avstånd. X8 SuperSnake är kompatibel med X8 Wire Feeder och X8 MIG Gun. Anslutningen görs med Kemppis egen pistolanslutning, som är känd för sina utmärkta mekaniska och elektriska egenskaper samt sin noggranna mätning av bågspänningen. Ny teknik möjliggör stöd för Kemppi Wise-specialprocesser och säkerställer optimala ljusbågsegenskaper vad du än svetsar. 16 X8 SuperSnake

17 Tekniska data X8 SuperSnake Uteffekt 40 C 60 % ED 310 A Trådmatarverk GT02X, 2-hjuls Trådmatningshastighet 0 25 m/min Matarhus, mått L x B x H 777 x 142 x 142 mm Trådrekommendationer, 15 m Fe/Ss 1,0 1,6 mm Al 1,2 1,6 mm FeMc/FeFc 1,2 1,6 mm Kabeldiameter 50 mm2 Matningsspänning 50 V = Skyddsklass IP 23S X8 SuperSnake har en tvåhjulsversion av X8 Wire Feeders kraftfulla trådmatningsmekanism med tillförlitlig låsning. Slitdelarna kan bytas mellan dem och är färgkodade för att säkerställa att rätt kombination alltid används. Beställningsinformation X8 SuperSnake, vattenkyld GT02XW 10 m Fe GT02XW 10 m Ss/Al GT02XW 15 m Fe GT02XW 15 m Ss/Al GT02XW 20 m Fe GT02XW 20 m Ss/Al GT02XW 25 m Fe GT02XW 25 m Ss/Al X X X X X X X X Justering av parametrar görs enkelt på X8 Control Pads stora och tydliga display. Trådledare för X8 SuperSnake Stålspiral Fe/FeMc/FeFc DL-ledare Al/Ss Tillsatsmaterial ø, mm Artikelnummer, 10 m Artikelnummer, 15 m Artikelnummer, 20 m Artikelnummer, 25 m 1,0 1,6 W W W W Tillsatsmaterial ø, mm Artikelnummer, 10 m Artikelnummer, 15 m Artikelnummer, 20 m Artikelnummer, 25 m DL Chili 5,9/1,5 1,0 1,6 W W W W Stålspiraltrådledaren och DL-Chili-ledaren är försedda med kopplingsdon. Båda ändarna är låsta i läge i kabelpaket/mellanmatarverk. Det lätta mellanmatarverket är en mer ergonomisk lösning än att bära omkring stora och tunga trådmatarverk eller att svetsa med en tung push/pull-svetspistol som ökar belastningen på svetsarens handled. Skyddsramen och basplattan ingår som standard för att ge maximalt skydd också vid de svåraste verkstadsförhållandena. X8 SuperSnake 17

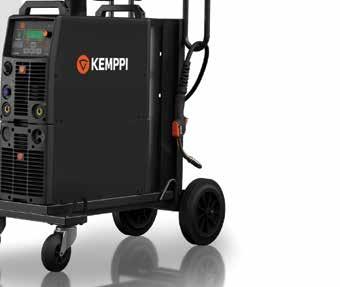

18 FastMig X Överlägsen svetsning Energy efficient 3 Phase CV CC System för flerprocesströmkällor: MIG, 1-MIG, pulsad MIG, MMA, och TIG Med programvaran Arc Mobile Control får du ett flexibelt sätt att nyttja och styra svetsmaskinen WiseRoot+ för optimerad rotsträngssvetsning WiseThin + för optimerad plåt- och lägessvetsning: Blandgaskvalitet med billigare CO 2 som skyddsgas Den verkliga bågspänningen visas på displayen tack vare funktionen som exakt mäter bågspänningsvärdena Spara tid genom att kombinera två trådmatarverk till samma strömkälla för att kunna använda olika tillsatsmaterial Anslut SuperSnake mellanmatarverk för maximal räckvidd Användningsområden Maskintillverkning Transport Olje- och gassektorn: Borrplattformar och rörledningar offshore och på land Kraftindustrin Tankar och tryckkärl Stålkonstruktioner MVU Intelligent, flexibel, uppgraderbar Kemppis produktserie FastMig X erbjuder högt specialiserade svetslösningar och överlägsen svetskvalitet för krävande industriellt bruk. I serien finns tre alternativa avancerade konfigurationer för skilda ändamål, FastMig X Regular för MIG/MAGpulssvetsning i tuff verkstadsmiljö huvudsakligen för svetsning av tjocka plåtar. FastMig X Pipe för rör- och rotsträngssvetsning samt FastMig X Intelligent för krävande svetsning av alla metaller och processer samt tunnplåtssvetsning. Alla de tre konfigurationerna är fullt uppgraderbara och kan optimeras för specifik svetsning genom att du väljer lämpliga programvarupaket och processer. Alla konfigurationerna har som strömkälla FastMig X 350 eller FastMig X 450, som är en flerfunktions CC/CV-strömkälla som är idealisk vid synergisk och pulsad MIG/ MAG-svetsning, MMA-svetsning och TIG-svetsning. I kombination med WFXtrådmatarverk bildar de ett system som enkelt uppfyller alla svetsbehov och kvalitetssäkringskrav i alla metallverkstäder. Dessutom ingår kylenheten Cool X i alla tre konfigurationerna. FastMig X-serien är mycket allsidig. Du kan t.ex. ansluta två trådmatarverk så att du snabbt kan ändra svetsprocess samt typ och diameter på tillsatsmaterialet. Wisesystemen tillgodoser ytterligare flexibilitet för specifik svetsning. * 18 FastMig X

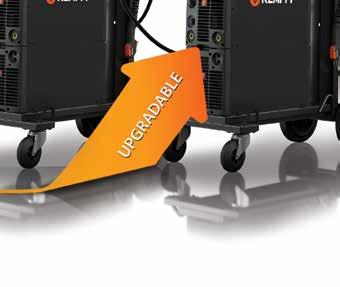

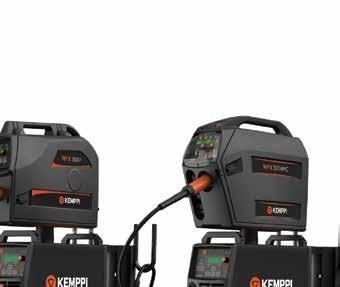

19 Som ett exempel uppfyller WiseRoot+ specialkraven vid rotsträngssvetsning och den exakta mätningen av bågspänningen medför en enkel och precis styrning av enheten. De inställda WPS-parametrarna behålls alltid oberoende av svetskablarnas längd, tack vare bågspänningsmätningen (som finns i alla FastMig X-modeller) Du kan vid behov använda och uppgradera vilket som helst av programvarupaketen 1, 2 eller 3. Var och en av dem innehåller flera funktioner. Systemet uppfyller de stränga kraven i tillverkningsstandarderna ISO 3834, NORSOK, ASME, och EN Om du kombinerar svetskvaliteten i ditt FastMig X-system och Kemppis toppmoderna kvalitetssäkringssystem, kan du uppfylla de högsta kraven i din tillverkning. Programvarupaket 1 Programvarupaket 2 Programvarupaket 3 och Mobile Control FastMig X Regular FastMig X Pipe FastMig X Intelligent Grundläggande pulsad MIG/ MAG-svetsning Grova tjocka metallplåtar Speciellt konstruerad för rörsvetsning Även lämpad för svetsning av plåtar och rotsträngssvetsning från en sida. För alla metaller och processer Även för tunnplåt Kopiera och klistra in inställningarna från en svetsmaskin till en annan Övervaka, styr och justera svetsparametrarna och inställningarna FastMig X 19

20 FastMig X, WFX 200, 300, -AMC, -P Tekniska specifikationer och beställningsdata FastMig X FastMig X 450, strömkälla FastMig X 450, strömkälla Ingen funktionspanel FastMig X 350, strömkälla FastMig X 350, strömkälla Ingen funktionspanel FastMig X 350MV, strömkälla WFX 200 trådmatarverk * 200 mm WFX 300 trådmatarverk * 300 mm WFX 200 P Fe, trådmatarverk * 200 mm WFX 200 P Ss, trådmatarverk * 200 mm WFX 300 P Fe, trådmatarverk * 300 mm WFX 300 P Ss, trådmatarverk * 300 mm WFX 200 AMC trådmatarverk * 200 mm WFX 300 AMC trådmatarverk * 300 mm WFX 200-T trådmatarverk * 200 mm WFX 300-T trådmatarverk * 300 mm WFX 300 P-T trådmatarverk * 300 mm * WisePulseMig-licens och MMA-process ingår. Programvaruprodukter MatchLog-funktion Ingår i WFX 200 och 300 AMC MatchChannel-funktion Ingår i MatchLog-licensen WisePulseMig-licens för pulssvetsning Ingår i alla WFX-trådmatarverk WiseFusion-funktion Ingår i alla WFX-trådmatarverk utom i T-modellen WisePenetration-funktion Ingår i WFX 200 och 300 AMC Pipe Steel, svetsprogrampaket Ingår i WFX 200 och 300 P Steel Pipe Stainless, svetsprogrampaket Ingår i WFX 200 och 300 AMC P Stainless WiseRoot+ funktion Ingår i WFX 200 och 300 P WiseThin+ funktion Ingår i WFX 200 och 300 AMC OBS! Svetsprocesserna WiseRoot+ och WiseThin+ erbjuds inte med SuperSnakemellanmatarverk. PMT MN-pistoler för rotsträngssvetsning 1,2 mm / 60 / L198 / Root 1,2 mm / 60 / L168 / Root 1,2 mm / 60 / L198 / ROOT 1,0 mm / Stainless / 60 / L198 / Root Kablar Återledare 5 m, 50 mm² Återledare 5 m, 70 mm² Svetsledare 5 m, 50 mm² Svetsledare 5 m, 70 mm² Mellanledarkablar, luftkylda FASTMIG X GH 1,8 m FASTMIG X 70-5-GH 5 m FASTMIG X GH 10 m FASTMIG X GH 20 m FASTMIG X GH 30 m För andra längder, vänligen kontakta Kemppi. Mellanledarkablar, vattenkylda 3,5 m N04 3,5 m N06 5 m N04 5 m N03SS För andra modeller, vänligen kontakta Kemppi. FASTMIG X WH 1,8 m FASTMIG X 70-5-WH 5 m FASTMIG X WH 10 m FASTMIG X WH 20 m FASTMIG X WH 30 m För andra längder, vänligen kontakta Kemppi. Fjärreglage RMT 10 (PMT) Fjärreglage R20 5 m Fjärreglage R30 (DataRemote) Fjärreglage R30 (DataRemote) Förlängningskabel för fjärreglage Funktionspanel X 37, fjärrenhet 5 m m m FastMig X

21 FastMig X Regular Pipe Intelligent Strömkälla FastMig X 350, FastMig X 450 FastMig X 350, FastMig X 450 FastMig X 350, FastMig X 450 Trådmatarverk WFX 200 WFX 200 P Fe, WFX 200 P Ss WFX 200 AMC WFX 300 WFX 300 P Fe, WFX 300 P Ss WFX 300 AMC Kylenhet Cool X Cool X Cool X Svetsprocess MMA MMA MMA MIG/MAG MIG/MAG MIG/MAG Syn MIG Syn MIG Syn MIG Puls MIG Puls MIG (ingår i paketet Pipe Stainless) Puls MIG DubbelPuls DubbelPuls (ingår i paketet Pipe Stainless) DubbelPuls Programvara WiseFusion Wise Fusion WiseFusion WiseRoot+ WisePenetration Match Log WiseThin+ Match Log WorkPack (21 st) Paket, Pipe Steel Fe (25 st) Paket, Steel (14 st) Paket, Pipe Stainless Ss (17 st) Paket, Steel för Wise Thin+ (8 st) Paket, Stainless (12 st) Paket, Aluminium (12 st) Mobile Control Arc Mobile Control Tillbehör Kylenhet Cool X Adapter till Arc Mobile Control Ingår i WFX 200 / 300 AMC Skåpvärmare KWF 200/ Magnetisk klämma (återledarkabel) 600 A Magnetisk klämma (spänningsavkänningskabel) 200 A SuperSnake GT02S mellanmatarverk 10 m SuperSnake GT02S mellanmatarverk 15 m SuperSnake GT02S mellanmatarverk 20 m SuperSnake GT02S mellanmatarverk 25 m SuperSnake GT02S W mellanmatarverk 10 m SuperSnake GT02S W mellanmatarverk 15 m SuperSnake GT02S W mellanmatarverk 20 m SuperSnake GT02S W mellanmatarverk 25 m SuperSnake GT02S mellanmatarverk, synkroniseringsenhet för MXF och MXP trådmatarverk W KV 200 monteringsplåt för två trådmatarverk eller i kombination med TIG-enhet Pistolhållare GH Transportenhet PM DataGun, programvaruinstallation FastMig X 21

22 FastMig X, WFX 200, 300, -AMC, -P Tekniska specifikationer och beställningsdata FastMig X MV 230 V-området 350MV 400 V-området Anslutningsspänning 3~50/60 Hz 400 V ( %) 400 V, % 220 V -10% 230 V +10% 380 V -10% V +10% Anslutningseffekt 60 % ED 22,1 kva 80 % ED 16,0 kva 16,0 kva 16,0 kva 100 % ED 15,3 kva 16,0 kva 15,3 kva 15,3 kva Uteffekt 40 C 60 % ED 450 A % ED 350 A 350 A 350 A 100 % ED 330 A 350 A 330 A 330 A Svetsströms- och spänningsområde MMA 15 A/20 V 350 A/46 V 15 A/20 V 450 A/46 V 15 A/20 V 350 A/46 V 15 A/20 V 350 A/46 V MIG 20 A/12 V 350 A/46 V 20 A/12 V 450 A/46 V 20 A/12 V 350 A/46 V 20 A/12 V 350 A/46 V Max. svetsspänning MMA 46 V 46 V 46 V 46 V Tomgångsspänning MMA U0 = V, Uav = 50 V U0 = V, Uav = 50 V U0 = V, Uav = 50 V U0 = V, Uav = 50 V MIG/MAG, Puls U0 = V U0 = V U0 = V U0 = V Tomgångseffekt 100 W 100 W 100 W 100 W Effektfaktor vid max. ström 0,85 0,88 0,90 0, ,82 Verkningsgrad vid max. ström 87 % 87 % 83 % 85 % Drifttemperatur ºC C C C Förvaringstemperatur ºC C C C EMC klass A A A A Skyddsklass IP23S IP23S IP23S IP23S Yttermått L x B x H 590 x 230 x 430 mm 590 x 230 x 430 mm 590 x 230 x 580 mm 590 x 230 x 580 mm Vikt 38 kg 38 kg 49 kg 49 kg Kan användas med generator 22 FastMig X

23 WFX 300 / 300 AMC Uteffekt 40 C 60 % ED 520 A 100 % ED 440 A WFX 300 P (Fe och Ss) Uteffekt 40 C 60 % ED 520 A 100 % ED 440 A Trådmatningshastighet 1 25 m/min Trådmatningshastighet 0,5 25 m/min Trådmatningsmekanism DuraTorque Trådmatningsmekanism GT04 Diameter på matarhjul 32 mm Diameter på matarhjul 32 mm Tillsatstråd ø Fe, Ss 0,6 1,6 mm Tillsatstråd ø Fe, Ss 0,6 2,0 mm ø Rörelektrod 0,8 2,0 mm ø Rörelektrod 0,8 2,4 mm ø Al 0,8 2,4 mm ø Al 0,8 2,4 mm Trådbobin max. vikt / max. ø 20 kg / 300 mm Yttermått L x B x H 625 x 243 x 476 mm Trådbobin max. vikt / max. ø 20 kg / 300 mm Yttermått L x B x H 590 x 240 x 445 mm Vikt 12,5 kg Vikt 13,1 kg WFX 200 / 200 AMC / WFX 200 P (Fe och Ss) Uteffekt 40 C 60 % ED 520 A 100 % ED 440 A Trådmatn.hast. Trådmatningsmekanism Diameter på matarhjul 1 25 m/min 4-hjuls Tillsatsmaterial ø Fe, Ss 0,6 1,6 mm ø Rörelektrod 0,8 2,0 mm ø Al 0,8 2,4 mm Trådbobin max. vikt / max. ø 5 kg / 200 mm Yttermått L x B x H 510 x 200 x 310 mm Vikt 9,4 kg FastMig X 23

24 FastMig M Beprövad tillförlitlighet från svetsteknologins toppskikt Energy efficient 3 Phase MVU CV * CC Moduldesign Två alternativa paket: Regular (manuell) och Synergic Version för olika nät spänningar finns WiseFusion -funktion för lätt och effektiv optimering av svetsen Kan optimeras med Wise produkter Anslutning av MasterTig LT 250 och ArcFeed till strömkällan med tillvalssatsen AS SuperSnake mellanmatarverk för utökad räckvidd Svetstraktor för förbättrad produktivitet Användningsområden Offshore och skeppsvarv Metallverkstäder Konstruktion Svetsprestanda i toppklass för industriell MIG/MAG-svetsning Svetsutrustning som är optimerad för din svetsning FastMig M-serien är en kombination av flexibilitet, enkelt handhavande och brett användningsområde. I dessa maskiner pressas hög intermittens och prestanda in i ett kompakt och lätt format, vilket ökar produktiviteten och medför god rörlighet på arbetsplatsen. I industriell MIG/MAG-svetsning är FastMig M det välkända högteknologiska alternativet. Den inbyggda styrtekniken säkerställer utmärkta tändegenskaper och svetsprestanda, så att du kan ägna mer tid åt svetsningen och mindre tid åt efterarbete. Det finns två alternativa produktpaket ur vilka du kan välja det optimala för din svetsning. Synergic för krävande avancerad användning och Regular för enklare applikationer. När applikationen förändras, kan du lätt uppdatera FastMig M så att den överensstämmer med dina svetsbehov. 24 FastMig M

25 Förbättra dina svetsresultat med hjälpfunktioner som tillval Ta ett steg upp till en ny nivå för svetsproduktivitet: Kombinera svetskraften i din FastMig M med hastigheten och tillförlitligheten i Kemppis svetstraktorer. Öka din svetsproduktivitet ytterligare genom att kombinera FastMig M och någon av Kemppi's mekaniseringslösningar med svetsoptimeringsfunktionen WiseFusion. Detta är en svetskombination som levererar kvalitetssvetsar med mycket låg värmetillförsel, vilket leder till en avsevärd reduktion av kostnader för riktning och andra efterarbeten. Beräkningar har visat att denna lösning kan minska kostnaderna med upp till 20 %. Dessutom innehåller FastMig M ett brett urval av fjärrstyrningsreglage, som gör ditt svetsarbete mer effektivt och produktivt. Om du behöver längre räckvidd, kan du ansluta ett SuperSnake mellanmatarverk, som ökar räckvidden ytterligare med upp till 30 meter. FastMig M är en stark och tillförlitlig arbetshäst oberoende av vilket paket du väljer: Regular eller Synergic Du kan välja mellan att reglera svetsparametrarna på din maskin med en traditionell 2-ratts funktion, Regular, eller synergiskt, Synergic. Båda metoderna för reglering av utrustningen finns tillgänglig för alla kombinationer av strömkälla och trådmatarverk. Du kan välja kombination av trådmatarverk och funktionspanel efter dina nuvarande svetsbehov. Om applikationerna ändras vid senare tillfälle, kan du alltid uppdatera ditt FastMig M-system med nya strömkällor, trådmatarverk och svetsprogramvara. Val av trådmatarverk Du kan välja mellan tre modeller av trådmatarverk till ditt FastMig M-paket i Regular eller Synergic utförande. FastMig MXF 63 är en liten och lätt modell för 200 mm trådbobiner. Modellerna MXF 65 and MXF 67 passar för 300 mm trådbobiner. FastMig MXF 67 har ett extra starkt dubbelväggigt plasthölje. Funktonspanelerna till Regular och Synergic erbjuds till alla modeller av trådmatarverk. Ett FastMig M-paket typ Regular innehåller en MR-funktionspanel, där svetsparametrarna enkelt justeras separat med 2-ratts funktion. Detta paket är lämpligt för grundläggande svetsapplikationer vid yrkesmässig industriell svetsning. Ett FastMig M-paket typ Synergic innehåller en MS-funktionspanel, där det ingår lättanvända synergiska funktioner och ett rikt urval av tilläggsfunktioner som bidrar till att optimera din svetsning. Dessa paket är lämpliga för yrkesmässig användning i mer krävande industriella applikationer. Välj mellan tre olika trådmatarverksalternativ för FastMIg M.: MXF 65, MXF 67 och MXF 63, från vänster till höger. FastMig M Regular Synergic Strömkälla FastMig M 320 FastMig M 320 FastMig M 420 FastMig M 420 FastMig M 520 FastMig M 520 FastMig M 420MV MXF 65 MXF 67 MXF 63 FastMig M 420MV MXF 65 EL MXF 67 EL MXF 63 EL Kylenhet FastCool 10 FastCool 10 Paneler FastMig MR 200 FastMig MS 200 FastMig MR 300 FastMig MS 300 Trådmatarverk Tillvalsprogramvara WiseFusion WisePenetration WiseRoot WiseThin MatchLog MatchPIN FastMig M 25

26 FastMig M Tekniska specifikationer FastMig M 320 FastMig M 420 FastMig M 520 Anslutningsspänning 3~, 50/60 Hz 400 V -15 % % 400 V -15 % % 400 V -15 % % Anslutningseffekt 60 % ED - 20 kva 27 kva 100 % ED 15 kva 18 kva 20 kva Uteffekt 40 C 60 % ED A 520 A 100 % ED 320 A 380 A 430 A Svetsströms- och spänningsområde MMA 15 A/20 V 320 A/45 V 15 A/20 V 420 A/44 V 15 A/20 V 520 A/43 V MIG 20 A/12 V 320 A/45 V 20 A/12 V 420 A/44 V 20 A/12 V 520 A/43 V Maximal svetsspänning 45 V 45 V 45 V Tomgångsspänning MMA U0 = V Uav = 50 V U0 = V Uav = 50 V U0 = V Uav = 50 V Tomgångsspänning MIG/MAG U0 = V U0 = V U0 = V Tomgångseffekt 25 W 25 W 25 W Verkningsgrad vid max. ström 88 % 89 % 89 % Effektfaktor vid max. ström 0,80 0,87 0,90 Drifttemperaturområde C C C Förvaringstemperaturområde C C C Skyddsklass IP23S IP23S IP23S EMC-klass A A A Yttermått 590 x 230 x 430 mm 590 x 230 x 430 mm 590 x 230 x 430mm Vikt 34 kg 35 kg 36 kg FastMig M 420 MV 400 V-område FastMig M 420 MV 230 V-område Anslutningsspänning 3~, 50/60 Hz 380 V -10% V +10% 220 V -10 % V +10 % Anslutningseffekt 60 % ED 22 kva 21 kva 100 % ED 19 kva 18 kva Uteffekt 40 C 60 % ED 420 A 420 A 100 % ED 380 A 380 A Svetsströms- och spänningsområde MMA 15 A/20 V A/44 V 15 A/20 V A/48 V MIG 20 A/12 V A/44 V 20 A/12 V A/48 V Maximal svetsspänning 44 V 48 V Tomgångsspänning MMA U0 = V Uav = 50 V U0 = V Uav = 50 V Tomgångsspänning MIG/MAG U0 = V U0 = V Tomgångseffekt 25 W 25 W Verkningsgrad vid max. ström 87 % 87 % Effektfaktor vid max. ström 0,82 0,85 Drifttemperaturområde ºC ºC Förvaringstemperaturområde ºC ºC Skyddsklass IP23S IP23S EMC-klass A A Yttermått 590 x 230 x 580 mm 590 x 230 x 580 mm Vikt 49 kg 49 kg 26 FastMig M

27 FastMig M Tekniska specifikationer och beställningsdata FastMig MXF 63 FastMig MXF 65 FastMig MXF 67 Uteffekt 40 C 60 % ED 520 A 520 A 520 A 100 % ED 440 A 440 A 440 A Trådmatningshastighet 0 25 m/min 0 25 m/min 0 25 m/min Trådmatningsmekanism 4-hjuls 4-hjuls 4-hjuls Diameter på matarhjul 32 mm 32 mm 32 mm Tillsatstråd ø Fe, Ss 0,6 1,6 mm 0,6 1,6 mm 0,6 1,6 mm ø Rörelektrod 0,8 1,6 mm 0,8 2,0 mm 0,8 2,0 mm ø Al 1,0 1,6 mm 1,0 2,4 mm 1,0 2,4 mm Trådbobin max. vikt / max. ø 5 kg / 300 mm 20 kg / 300 mm 20 kg / 300 mm Yttermått L x B x H 510 x 200 x 310 mm 620 x 210 x 445 mm 625 x 243 x 476 mm Vikt 9,4 kg 11,1 kg 12,5 kg Strömkällor FastMig M FastMig M FastMig M FastMig M 420 MV Trådmatarverk MXF 65 EL Använd MS-panel EL MXF 67 EL Använd MS-panel EL MXF 63 EL Använd MS-panel EL MXF 65 Använd MR-panel MXF 67 Använd MR-panel MXF 63 Använd MR-panel Funktionspaneler för trådmatarverk FastMig MR 200 Regular-panel FastMig MR 300 Regular-panel FastMig MS 200 Synergic-panel FastMig MS 300 Synergic-panel Tillbehör Återledare 5 m, 50 mm² Återledare 5 m, 70 mm² Svetsledare 5 m, 50 mm² Svetsledare 5 m, 70 mm² Fjärreglage R10 5 m Fjärreglage R10 10 m Fjärreglage R20 5 m R30 DataRemote 5m R30 DataRemote 10m Fjärreglage RMT Förlängningsk kabel för fjärreglage 10m AS-SATS inklusive panel Kylenhet FastCool Pistolhållare GH KV 401 avlastningsarm (PM 500) GG200/300 gasvakt MXFSuperSnake synkroniseringssats W Mellanledarkabel, gaskyld 1,8 m, 70 mm Mellanledarkabel, gaskyld 5 m, 70 mm Mellanledarkabel, gaskyld 10 m, 70 mm Mellanledarkabel, gaskyld 15 m, 70 mm Mellanledarkabel, gaskyld 20 m, 70 mm Mellanledarkabel, gaskyld 30 m, 70 mm Mellanledarkabel, vattenkyld 1,8 m, 70 mm Mellanledarkabel, vattenkyld 5 m, 70 mm Mellanledarkabel, vattenkyld 10 m, 70 mm Mellanledarkabel, vattenkyld 15 m, 70 mm Mellanledarkabel, vattenkyld 20 m, 70 mm Mellanledarkabel, vattenkyld 30 m, 70 mm WiseFusion, svetsfunktion WisePenetration, svetsfunktion WiseRoot, svetsprocess WiseThin, svetsprocess WiseSynergicMig-licens för uppgradering av ett Regular-paket till ett Synergic-paket (för FastMig M) MatchLog MatchPIN Transportenhet PM Transportenhet T KV 200 sats för dubbla matarverk MXF 63 hängram MXF 65 upphängningssats FastMig M W

28 SuperSnake GT02S/GT02SW Den ultimata lösningen för långa avstånd och bättre åtkomst * Lämpligt för tillsatsmaterial av Fe/Ss/Al/FCW/MCW Inkluderar justering av spänning och trådmatningshastighet Stor och tydlig display Brights invändig LED-belysning 10-, 15-, 20-, 25-meters luft- och vattenkylda modeller Robust skyddshölje i ljust orange för att synas väl Alternativ med fjärreglering från pistolen Användningsområden Tunga och medeltunga metallverkstäder Varvs- och offshore-industrin Installation och byggplatsarbete Svetsningens rovdjur Om avstånd och åtkomst är dina problem, kolla in SuperSnake GT02S och GT02SW. SuperSnake förlänger räckvidden upp till 30 m från trådmatarverket och kan användas med många olika typer av tillsatsmaterial. SuperSnake, det ultimata rovdjuret i svetsningens värld, övervinner sin terräng med lätthet. SuperSnake GT02S/GT02SW eliminerar behovet av att bära stora och tunga trådmatarverk vilket underlättar för svetsaren, förbättrar säkerheten och ökar produktiviteten. Du ansluter enkelt SuperSnake till FastMig MXF-trådmatarverk och skapar kvalitativ svetsning på platser som man med andra fabrikat helt enkelt inte når. SuperSnake GT02S/GT02SW är kompatibel med utrustning typ FastMig X, FastMig M, FastMig KMS, FastMig Pulse och Kemppi Pro. 28 SuperSnake

29 Tekniska specifikationer SuperSnake Uteffekt 40 C 60 % ED 270 A Trådmatningsmekanism 2-hjuls Trådmatningshastighet 0 25 m/min Matarhus (GT02SW) mått L x B x H 102 x 371 x 138 mm Kabelrekommendationer, 25 m Homogent Fe/Ss ø 1,0 1,6 mm Al legeringar ø 1,2 1,6 mm FCW/MCW ø 1,2 1,6 mm Tillsatsdiameter 50 mm2 Anslutningsspänning 50 VDC Skyddsklass IP23S Frigör ditt svetsteam genom att ge dem större rörelsefrihet. Beställningsdata SuperSnake GT02S, 10 m GT02S, 15 m GT02S, 20 m GT02S, 25 m GT02SW, 10 m GT02SW, 15 m GT02SW, 20 m GT02SW, 25 m MXF synkroniseringskit W SuperSnake skyddsram Super Snake styrrör Fe metall DL teflon SP SP Traditionella motorpistoler ökar vikten och belastningen på användarens handled samt begränsar räckvidden. Det innebär också att produktiviteten sjunker. SuperSnake GT02S löser alla dessa problem eftersom den reducerar vikten och belastningen på handleden genom att man kan använda standardsvetspistoler. Trådledare för SuperSnake Stålspiral Fe / FCW / MCW DL Chili Al / Ss Tillsatsmaterial ø, mm Beställningsnummer, 10 m Beställningsnummer, 15 m Beställningsnummer, 20 m Beställningsnummer, 25 m 1,0 1,6 W W W W Tillsatsmaterial ø, mm Beställningsnummer, 10 m Beställningsnummer, 15 m Beställningsnummer, 20 m Beställningsnummer, 25 m DL Chili 5,9/1,5 1,0 1,6 W W W W Trådledarna är försedda med kopplingar i båda ändarna så att trådledaren är låst i mellankablaget. SuperSnake skyddas från stötar och ovarsam hantering på arbetsplatsren tack vare sin robusta stålram, som finns som tillbehör. Normal svetspistol max. 5 meter Kemppi SuperSnake GT02S max. 30 meter SuperSnake är, när den ansluts till en Kemppi FastMig-utrustning, kompatibel med pistolfjärreglaget RMT 10, vilket gör effektstyrning i realtid och fjärrval av kanaler enkelt och bekvämt. SuperSnake 29

30 Kempact RA Gå över till den nya standarden Energy efficient MVU CV 1 Phase 3 Phase Modern, energieffektiv strömkälla Utmärkt svetsprestanda med blandgas eller C0 2 -skyddsgas Exakt, ren bågtändning Maximal uteffekt vid 35 % intermittens Extra stor och tydlig LCD-display WireLine -serviceindikator GasMate -chassit tillåter lastning av gasflaska utan lyft Brights -belysning i matarskåpet HotSpot värmebehandlingsfunktion 2T/4T Timer för punkt- och intervallsvetsning Förvaringslådor för delar 3,5 m FE-svetspistol Kemppi 2+ garanti Nya standarder i kompakt MIG/MAG-klass Kempact RA, som är utformad för en modern svetsverkstad, uttrycker stilkänsla och ändamålsenlig design genom hög tillverkningskvalitet och funktionella användarfördelar som gör svetsarbetet produktivt, noggrant och effektivt. Kempact RA bygger på Kemppis senaste plattform för strömkällor vilket säkerställer optimal svetsprestanda och enastående elkostnadseffektivitet. I de olika modellerna ingår strömkällor på 180A, 250A och 320A, innefattande val av reguljärt (R) eller adaptivt (A) gränssnitt, som uppfyller de omfattande behoven i svetsande verkstäder. I leveransspecifikationen ingår svetspistol och återledare. Den nya tekniken innebär 10 % lägre energikostnader jämfört med konventionella stegomkopplade strömkällor och inkluderar lösningar som Brights belysning som förenklar trådinmatning vid dålig belysning, WireLine -service som ger larmsignal om underhåll av matningssystemet behövs samt inbyggd GasMate chassidesign, vilket gör det lättare och säkrare att hantera gasflaskor och flytta runt maskinen. Vilken modell du än väljer garanterar Kempact RA att du får ut det mesta av varje svetsuppdrag. 30 Kempact RA

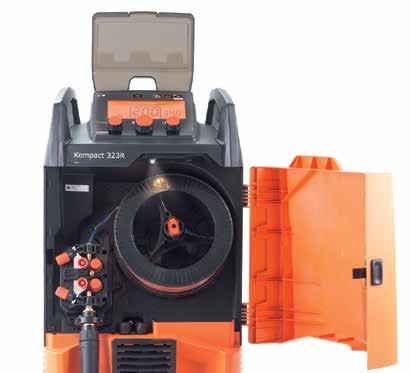

31 Designegenskaper: 1. Robust plexiglasskydd och display ger extra skydd och stil. 2. Välj antingen Regular (R-modeller) eller Adaptiv (A-modeller) funktionspanel. 3. Trådmatningssystem med 2 hjul (modellerna 181 och 251) eller 4 hjul (modellerna 253 och 323). 4. Vertikal pistolanslutning förbättrar trådmatningen och ökar pistolens livslängd. 5. Brights -belysning i matarskåpet för svagt belysta miljöer. Kempact RA är exakt och effektiv ; konstruerad för att användas med ett stort urval av tillsatsmaterial. 6. WireLine -servicesymbolen varnar när underhåll av matningssystemet behövs. 7. Inbyggda förvaringslådor för trådmatnings- och pistoldelar. 8. GasMate -chassidesign gör det lättare och säkrare att hantera flaskan och flytta maskinen. 9. Konstruktion i pressat stål och formsprutad plast. 10. Enkelt att byta polaritet. 11. Partikelfilter som tillval för dammiga verkstäder. Den stora och tydliga LCD-funktionspanelen gör det enkelt att ställa och läsa av parametrar och svetsdata. Tillbehörslådor innebär smidig förvaring och tillgång av delar GasMate-chassidesign innebär att gasflaskor enkelt kan hämtas, förvaras och flyttas. Lastning av gasflaskan görs utan lyft och fixeras med ett starkt textil band Kempact adaptiva (A) modeller har speciella funktioner bl.a. effektinställning genom val av plåttjocklek, tillsatsmaterialval och minneskanaler. Kempact RA 31

32 Kempact RA Tekniska data Kempact 181A 251R, 251A Anslutningsspänning 1~, 50/60 Hz 230V (±15 %) 1~, 50/60 Hz 240V (±15 %) Anslutningseffekt vid max. ström 50 % ED I1max (180 A) 5 kva 30 % ED I1max (250 A) 8,5 kva Märkström 50 % ED I1max (180 A) 22 A 30 % ED I1max (250 A) 36 A 100 % ED I1eff (140 A) 16 A 100 % ED I1eff (150 A) 17 A Nätkabel H07RN-F 3G1,5 (1,5 mm2, 5 m) H07RN-F 3G2,5 (2,5 mm2, 5 m) Säkring Typ C 16 A Typ C 20 A Svetsområde 10 V / 20 A 26 V / 180 A 10 V / 20 A 29 V / 250 A Effektfaktor vid max. 180 A/23 V 0, A/26,5 V 0,99 Verkningsgrad vid 100% ED 140 A/21 V 0, A/21,5 V 0,82 Inställningsområde för trådmatningshastighet 1,0-14,0 m/min 1,0-18,0m/min Inställningsområde för spänning 8,0-26,0V 8,0-29,0V Yttermått L x B x H 623 x 579 x 1070 mm L x B x H 623 x 579 x 1070 mm Vikt (utan pistol och kablar) 44 kg 44 kg EMC-klass A A Standarder: IEC , IEC , IEC , IEC Kempact 253R, 253A 323R, 323A Anslutningsspänning 3~, 50/60 Hz 400V (±15 %) 3~, 50/60 Hz 400V (±15 %) Anslutningseffekt vid max. ström 35 % ED I1max (250 A) 8,5 kva 35 % ED I1max (320 A) 12 kva Märkström 35 % ED I1max (250 A) 11,9 A 35 % ED I1max (320 A) 17,2 A 100 % ED I1eff (150 A) 6,1 A 100 % ED I1eff (190 A) 8,2 A Nätkabel H07RN-F 4G1,5 (1,5 mm 2, 5 m) H07RN-F 4G1,5 (1,5 mm 2, 5 m) Säkring Typ C 10A Typ C 10A Svetsområde 10 V / 20 A 31 V / 250 A 10 V / 20 A 32,5 V / 320 A Effektfaktor vid max. 250 A/26,5 V 0, A/30 V 0,94 Verkningsgrad vid 100% ED 150 A/21,5 V 0, A/23,5 V 0,86 Inställningsområde för trådmatningshastighet 1,0-18,0m/min 1,0-20,0m/min Inställningsområde för spänning 8,0-31,0V 8,0-32,5V Yttermått L x B x H 623 x 579 x 1070 mm L x B x H 623 x 579 x 1070 mm Vikt (utan pistol och kablar) 44 kg 44 kg EMC-klass A A Standarder: IEC , IEC , IEC Kempact 181/251-modellerna har GT02Ctrådmatarverk med tvåhjulsmatning. Kempact RA Kempact 253/323-modellerna har DuraTorque-trådmatarverk med fyrhjulsmatning. HotSpot -funktionen innebär att metallkrympning och komponentvärmning blir enkelt och smidigt att utföra.

33 Kempact RA Tekniska data Kempact 253 RMV/AMV 323 RMV/AMV Anslutningsspänning 3~,50/60 Hz 230 V -15% 400 V +15% 3~,50/60Hz 230 V -15% 400 V +15% Anslutningseffekt vid max. ström 40% ED I1max (250 A)(230V) 9 kva 35% ED I1max (320A)(230V) 13,5 kva 40% ED I1max (250A)(400V) 8,5 kva 35% ED I1max (320A)(400V) 12,5 kva Märkström 40% ED I1max (250A)(230V) 22,2 A 35% ED I1max (320A)(230V) 33,3 A 40% ED I1max (250A)(400V) 12,3 A 35% ED I1max (320A)(400V) 17,8 A 100% ED I1eff (150A)(230V) 10,8 A 100% ED I1eff (190A)(230V) 14,8 A 100% ED I1eff (150A)(400V) 6,2 A 100% ED I1eff (190A)(400V) 8,3 A Nätkabel H07RN-F 4G1,5 (1,5 mm2, 5 m) H07RN-F 4G1,5 (1,5 mm2, 5 m) Säkring Typ C (230V) 16 A Typ C (230V) 16 A Typ C (400V) 10 A Typ C (400V) 10 A Svetsområde 10V/20A - 31V/250A 10V/20A - 32,5V/320A Effektfaktor vid max. 250A/26,5V (230V) 0,94 320A/30V (230V) 0,94 250A/26,5V (400V) 0,93 320A/30V (400V) 0,94 Verkningsgrad vid 100% ED 150A/21,5V (230V) 0,79 190A/23,5V (230V) 0,80 150A/21,5V (400V) 0,82 190A/23,5V (400V) 0,83 Inställningsområde för trådmatningshastighet 1,0-18,0m/min 1,0-20,0m/min Inställningsområde för spänning 8,0-31,0V 8,0-32,5V Yttermått L x B x H 623 x 579 x 1070 mm L x B x H 623 x 579 x 1070 mm Vikt (utan pistol och kablar) 44 kg 44 kg EMC-klass A A Standarder: IEC , IEC , IEC Beställningsdata Kempact RA Kempact 181A, FE 20, 3.5m Kempact 181A, FE 20, 5m Kempact 251R, FE 25, 3.5m Kempact 251R, FE 25, 5m Kempact 251A, FE 25, 3.5m Kempact 251A, FE 25, 5m Kempact 253R, FE 27, 3.5m Kempact 253R, FE 27, 5m Kempact 253A, FE 32, 3.5m Kempact 253A, FE 32, 5m Kempact 323R, FE 32, 3.5m Kempact 323R, FE 32, 5m Kempact 323A, FE 32, 3.5m Kempact 323A, FE 32, 5m Kempact 253RMV, FE 27, 3.5m Kempact 253RMV, FE 27, 5m P2201 P2202 P2203 P2204 P2205 P2206 P2207 P2208 P2209 P2210 P2211 P2212 P2213 P2214 P2215 P2216 Kempact 253AMV, FE 32, 3.5m P2217 Kempact 253AMV, FE 32, 5m P2218 Kempact 323RMV, FE 32, 3.5m P2219 Kempact 323RMV, FE 32, 5m P2220 Kempact 323AMV, FE 32, 3.5m P2221 Kempact 323AMV, FE 32, 5m P2222 Kempact 323R, FE 35, 3.5M P2260 Kempact 323R, FE 35, 5.0M P2255 Kempact 323A, FE 35, 3.5M P2261 Kempact 323A, FE 35, 5.0M P2256 Kempact 323RMV, FE 35, 3.5M P2262 Kempact 323RMV, FE 35, 5M P2263 Kempact 323AMV, FE 35, 3.5M P2264 Kempact 323AMV, FE 35, 5M P2265 Kolelektrodhållare Kolelektrod Se sidan gällande svetspistolsortiment för MIG/MAG svetsning. Kempact RA 33

34 MinarcMig Evo 200/170 Ett adaptivt verktyg för den mobila svetsaren Energy efficient 1 Phase CV Hög svetskvalitet och exakt bågtändning 200 A / 170 A MIG-/MAGsvetsström med 16 A säkring Välj antingen automatisk eller manuell modell Kan användas med Fe-, Fe FCW-, Ss-, Al-, CuSi-tillsatsmaterial, 1 kg och 5 kg bobiner Ställ in plåttjocklek och svetsa med 200 A-modellen Stor grafisk display där användaren får vägledning Konstruerad för användning med långa skarvkablar på över 100 m Levereras komplett med 3-meters svetspistol, återledare och bärrem Kan även anslutas till elverk Kemppi 2+ garanti Enklare svetsning än någonsin En MinarcMig Evo-maskin har hög MIG/MAG-svetskapacitet och kvalitet i sitt bärbara och kompakta format. Välj en 200 A- eller 170 A-modell som ger den svetseffekten vid 35 % intermittens med 1-fas 16 A. Med MinarcMig Evo får du perfekta resultat oavsett var svetsjobbet måste utföras. I MinarcMig Evo 200 finns inställning för automatiskt och manuellt läge för hög svetskvalitet och exakt ljusbågständning som övervakas och styrs av Kemppis adaptiva ljusbågsreglering. I MinarcMig Evo 170 finns bara inställning för manuellt läge med enskilda reglage för spänning och trådmatningshastighet. Båda modellerna har ett stort grafiskt gränssnitt där användaren får vägledning vid inställningen. När det gäller MinarcMig Evo 200 behöver du bara ställa in plåttjocklek och välja materialtyp stål, rostfritt stål, aluminium eller CuSi-tråd varvid många olika industriapplikationer kan tillämpas. PFC-teknik innebär optimal energianvändning med en effektfaktor på 0,99. MinarcMig Evo kan även användas effektivt med extra långa skarvkablar på över 100 meter, vilket innebär optimal svetsförmåga ute på arbetsplatser. 34 MinarcMig Evo

35 Tekniska data MinarcMig Evo Anslutningsspänning 1~, 50/60 Hz 230 V (± 15 %) 230 V (± 15 %) Anslutningsspänning (AU) 1~, 50/60 Hz 240 V (± 15 %) 240 V (± 15 %) Anslutningseffekt vid max. ström 35 % ED 170 A/4,8 kva 200 A/6,2 kva Märkström 35 % ED I1max 20,3 A 26,2 A 100 % ED I1eff 10,1 A 13,2 A Nätkabel H07RN-F 3G1.5 (1,5 mm2, 3 m) 3G1.5 (1,5 mm2, 3 m) Säkring typ C 16 A 16 A Uteffekt 40 C 35% ED 170 A/24 V 200 A/24 V 60% ED 140 A/21 V 160 A/22 V 100% ED 100 A/20 V 120 A/20 V Svetsområde 20 A/15 V 170 A/ 24 V 20 A/15 V 200 A/ 26 V Tomgångsspänning 74 V 74 V Tomgångseffekt 12 W fläkten av, 21 W fläkten på Spänningssteg 0,1 V 0,1 V Effektfaktor vid max. ström 0,99 0,99 Verkningsgrad vid 100 % ED 80 % 82 % 12 W fläkten av, 26 W fläkten på Tillsatsmaterial ø Fe-homogentråd 0,6 1,0 mm 0,6 1,0 mm Fe-rörelektrod 0,8 1,0 mm 0,8 1,0 mm Ss Al CuSi 0,8 1,0 mm 1,0 mm 0,8 1,0 mm Inställningsområde för trådmatningshastighet 1 12 m/min 1 13 m/min Trådbobin max. ø 200 mm / 5 kg 200 mm / 5 kg Skyddsgaser CO₂, Ar + CO₂blandning CO₂, Ar, Ar + CO₂blandning Yttermått L x B x H 450 x 227 x 368 mm 450 x 227 x 368 mm Vikt (inkl. pistol och kablar 3,0 kg) 13 kg 13 kg Temperaturklass F (155 C) F (155 C) EMC-klass A A Skyddsklass IP23S IP23S Drifttemperatur C C Förvaringstemperatur C C Standarder: IEC , IEC , IEC , IEC Användningsområden Tunnplåtsindustrin Installation och montage Reparation och underhåll Kvalitetssvetsning på alla arbetsplatser. Beställningsdata MinarcMig (pistol, kablar, gasslang och axelrem ingår) MinarcMig Evo MinarcMig Evo 170 AU* AU MinarcMig Evo 170 DK* DK MinarcMig Evo MinarcMig Evo 170 AU* AU MinarcMig Evo 170 DK* DK Svetspistol MMG 22 3 m Återledare 3 m, 16 mm Skyddsgasslang 4.5 m W Axelrem MinarcMig Evo 170 (ingen stickpropp) NP MinarcMig Evo 200 (ingen stickpropp) NP MST 400 transporvagn Euro adapter kit W Med en euro-adapter för MinarcMig kan du använda alla slags kompatibla MIG/MAG - svetspistoler MinarcMig Evo 170- och 200-modeller har LCD-funktionspaneler. Med MinarcMig Evo 200 kan du även välja plåttjocklek och svetsform. * AU-modellen är avsedd för marknaderna i Australien och Nya Zeeland, DK-modellen för Danmark. De har olika stickproppar. MinarcMig Evo 35

36 Kempact MIG 2530/Pulse 3000 Kombinerar låg kostnad, storlek och vikt med hög prestanda 3 Phase CV * MIG/MAG basmodell Synergisk pulsad modell Trådmatarverk med 4 hjul Elektronisk strömreglering Maximal uteffekt vid 40 % intermittens Lätt vikt: 22 kg Användningsområden Tunnplåtsindustrin Bilverkstäder Lantbruk Varvs- och offshore-industrin Installationsindustri Reparation och underhåll Kan anslutas till ett elverk Mycket svetskraft per kilogram Kempact 2530 är 70 % lättare i vikt än traditionella stegomkopplade maskiner. Elektronisk reglering av spänning och trådmatningshastighet möjliggör ljusbågsinställning under svetsprocessen, så att du snabbt kan erhålla de önskade svetsinställningarna. Inkluderar 2T/4T och trådinmatningsfunktion. Kempact Pulse 3000 erbjuder synergisk, pulsad och dubbelpulsad svetsning. Standardprogrammen passar en mängd tillsatsmaterial, däribland Fe, FeMc, FeFc, St/St, Alu, CuSi3, CuAl8. Välj bara typ av tillsatsmaterial, storlek och plåttjocklek och svetsa. För de regelbundna svetsjobben finns det till och med en minnesfunktion med 100 kanaler. Går det hett till, håller du svetspistolen kall med KempactCool 10. Endast som tillval till Kempact Pulse Kempact MIG, Kempact Pulse

37 Tekniska specifikationer Kempact MIG 2530 Pulse 3000 Pulse 3000 MVU Anslutningsspänning 3~, 50/60 Hz V ±10% 400 V (±15 %) 230 V/400 V Anslutningseffekt 12 kva 12 kva 10 kva Nätkabel H07RN-F 4G1,5 (5 m) 4G1,5 (5 m) 4G1,5 (5 m) Säkring, trög 16 A 16 A 16 A Uteffekt 40 C 40 % ED 250 A/26,5 V 250 A/26,5 V 250 A/26,5 V 60 % ED 207 A/24 V 207 A/24 V 207 A/24 V 100 % ED 160 A/22 V 160 A/22 V 160 A/22 V Tomgångsspänning V 56 V 68 V Effektfaktor vid max. ström 0,64 0,69 0,78 Verkningsgrad vid max. ström 87 % 84 % 83 % Svetsområde 20 A/15 V 250 A/26,5 V Trådmatningshastighet 1 18 m/min 20A/15 V 250A/26,5 V 20A/15 V 300A/29 V Trådbobin max. ø 300 mm 300 mm 300 mm Trådmatningsmekanism 4-hjuls 4-hjuls 4-hjuls Tillsatsmaterial ø (mm) Fe, Ss 0,6 1,0 0,6 1,2 0,6 1,2 Rörelektrod 0,9 1,2 0,9 1,2 0,9 1,2 Al 0,9 1,2 0,9 1,2 0,9 1,2 CuSi 0,8 1,0 0,8 1,2 0,8 1,2 Yttermått (mm) L x B x H 580 x 280 x x 280 x x 280 x 600 Vikt 20 kg 22 kg 33 kg KempactCool 10 Driftspänning 50/60 Hz 400 V ( %) Anslutningseffekt 100 % ED 250 W Kyleffekt Maximalt tryck Rekommenderad kylvätska Tankvolym Beställningsdata 1,0 kw 450 kpa % etanol/vatten Yttermått (mm) L x B x H 580 x 280 x 300 mm Vikt Kempact MIG 2530 (inkl. Återledare (35 mm², 5 m) och gasslang 6 m) Pistolhållare GH Återledare 5 m,35 mm² Transportvagnar ST 7 (strömkälla och gastub) KFH 1000 upphängningsanordning Upphängningskrok Kempact Pulse Kempact Pulse 3000 MVU KempactCool Återledare 5 m, 35 mm² l 13 kg Pulsad MIG/MAG-lösning perfekt för tunnplåts svetsning och fordonsreparationer. Bästa ljusbågsegenskaperna Kempact MIG-maskiner har utomordentliga ljusbågsegenskaper. Enastående ljusbågständning som tillsammans med teknik för automatisk trådavbränning garanterar tillfredsställande resultat. Elektronisk styrning av ljusbågsdynamiken medför bäst resultat i alla situationer. Minneskanaler kan läggas till I Kempact Pulse 3000 finns det 100 minneskanaler i vilka du kan lagra svetsvärden för senare bruk. Därigenom kan du snabbt och enkelt börja svetsa utan att behöva justera inställningarna på nytt. Se sidan gällande svetspistolsortiment för MIG/MAG svetsning. Kempact Pulse 3000, funktionspanel Kempact MIG, Kempact Pulse 37

38 FitWeld Evo 300 Stor kraft, liten förpackning, multi-spänning Energy efficient 300 A vid 30 % intermittens Idealisk i begränsade arbetsutrymmen Bärbar, 15 kg Mycket snabbare än MMA vid häftsvetsning Exceptionell tändningskvalitet För 3-fasspänning 220 V och V Digital avläsning säkerställer exakta parametrar som kan jämföras med WPS:en. Inbyggd reglering av skyddsgasflöde och GasGuard Robust plastkabinett för svåra arbetsförhållanden Användningsområden Varv och offshore Metallverkstäder Installation och montage Bilreparation, entreprenadmaskiner Jordbruk Produktivitet, kvalitet och ekonomi för proffs FitWeld 300 MIG/MAG-maskinen är lösningen för häftning och svetsning inom tung industri. Tändningstekniken QuickArc, den senaste GT WireDrive mekaniken och belysningen Brights i skåpet ger i kombination med andra funktioner en snabbare, enklare och säkrare svetsning. FitWeld är liten och lätt och sparar dessutom upp till 57 % av strömförbrukningen. Den bidrar till dubbelt så hög häftnings- och svetshastighet jämfört med traditionell MMA-utrustning. Ett äkta bärbart svetsverktyg (14,5 kg /300 A) för häftning, installation, montering eller för svetstillverkning där utrymmet för svetsutrustningen är begränsat. Svetsar perfekt med 1,2 mm fluxfylld rörelektrod eller homogentråd och andra vanliga tillsatstrådar som används vid tillverkning. Fungerar överallt i 3-fasnät med 220 V till 440 V. I den digitala parameterdisplayen säkerställs snabb inställning och noggrann justering som underlättar när du ska uppfylla den specificerade WPS:en. Kraft att svetsa noggrant med rena resultat Tack vare det stora spänningsområdet, från 11 V till 32 V, kan du använda FitWeld Evo 300 i ett stort antal applikationer. Den levererar utmärkta svetsresultat vid 30% intermittens. Den speciella tändningstekniken QuickArc som används under tändningscykeln säkerställer mycket ren och exakt bågtändning. QuickArc levererar rena, skarpa och jämna resultat även med 1,2 mm tillsatstråd. 38 FitWeld Evo 300

39 Display och mätvärden Ställ in svetsparametrarna via enkla, panelmonterade rattar. Den digitala displayen säkerställer snabb och noggrann förinställning av parametrarna för spänning och trådmatningshastighet. Aktuella parametrar visas under svetsningen och blir kvar i displayen efter svetsningen. Robust skåp med LED-lampor och värmare som tillval Det kraftiga glasfiberarmerade plastkabinettet medför att maskinkroppen är väl skyddad mot stötar. FitWeld LED-display Det hållbara trådmatningsmekanismen GT WireDrive är tillverkad i gjuten aluminium. Tack vare skåpbelysningen Brights är det lätt att utföra utbyte och justeringar av trådbobinen vid dålig belysning. Du kan även som tillval beställa FitWeld Evo 300 med skåpvärmare. Den bidrar till att jämna ut de temperatursvängningar i skåpet, som kan leda till kondensering med oxidering av tillsatsmaterialet som följd. GasGuard Kemppis Gas Guard som är standard på FitWeld Evo 300 eliminerar möjligheten att av misstag svetsa utan skyddsgas och bidrar till att förhindra onödigt efterarbete och skador på svetspistolen. Tekniska data FitWeld Evo 300 Anslutningsspänning 3 ~, 50/60 Hz V ±10% V ±10% Anslutningseffekt vid max. ström 10,9 kva Nätström I 1max 230V: 30A 400V: 16A I 1eff 230V: 14A 400V: 6,2A Uteffekt 40 C 30% ED 300A / 29V 60% ED 200A / 24V 100% ED 170A / 22,5V Nätkabel H07RN-F 4G1.5 (5 m) Säkring (trög) 230V: 20A 400V: 10A Tomgångsspänning 45 V = Effektfaktor vid max. ström 230V: 0,92 400V: 0,95 Verkningsgrad vid max. ström 230V: 82,7% 400V: 86,3% Svetsområde Trådbobin (max. ø) Trådmatningsmekanism V 200 mm 2-hjulsmatning Tillsatsmaterial Fe-homogentråd 0,8 1,2 mm Fe-rörelektrod Ss Al 0,8 1,2 mm 0,8 1,2 mm 1,0 1,2 mm Yttermått L x B x H 457 x 226 x 339 mm Vikt EMC-klass Skyddsklass 14,5 kg A IP23S Funktionspanelen på FitWeld Evo 300 FitWeld Evo 300 monterad på ST7 transportvagn. Beställningsdata FitWeld Evo 300 FitWeld Evo FitWeld Evo FE32, 3,5 m FitWeld Evo FE32, 5,0 m FitWeld Evo FE35, 3,5m FitWeld Evo FE35, 5,0m P2103 P2104 P2107 P2108 Återledare 5 m, 35 mm² Skyddsgasslang, 6 m W FitWeld Evo

40 ArcFeed 300/300P MIG/MAG-produktivitet från valfri CC-eller CV-svetsströmkälla CV CC Använder MMA-strömkällor för produktiv MIG/MAG-svetsning Idealisk för tuff driftsmiljö på arbetsplatsen Utmärkt för självskyddande rörtråd Kompakt, lätt och robust Stor, tydlig LCD-display Användningsområden Tunga stålkonstruktioner i verkstäder Konstruktion och skeppsvarv Svetsning av olje- och gasledningar Svetsning ute på anläggningar Uthyrningsverksamhet av utrustning Spänningsavkännnande trådmatarverk ArcFeed 300 är ett spänningsavkännande trådmatarverk för produktiv MIG/ MAG-svetsning. Det kan användas med nästan alla svetsströmkällor, inklusive elverk för svetsning. Till och med äldre statisk MMA-utrustning kan omvandlas för produktiv MIG/MAG-svetsning. ArcFeed ger en fin, jämn start och den bakgrundsbelysta LCD-displayen skyddas av tjockt polykarbonatglas. ArcFeed-utrustning kräver bara en strömkabel samt återledaren från strömkällan, så den är perfekt för platsförhållanden där styrkablar med flera ledare lätt kan skadas. Färre kablar betyder mindre att bära omkring på, vilket gör de lätta kabinetten enkla att hantera. Varje enhet är utrustad med en 4x4- trådmatningsmekanism. Övriga funktioner: Ställbar burn-back Brytare för trådinmatning Gastest Timer för gasefterströmning 40 ArcFeed

41 Tekniska specifikationer ArcFeed P Anslutningseffekt 150 W 150 W Uteffekt 40 C 100 % ED 300 A 300 A Trådmatningsmekanism 4-hjuls 4-hjuls Tillsatsmaterial ø mm Rörelektrod 1,2 2,0 1,2 2,4 Självskyddande rörelektroder 1,6 2,0 1,6 2,4 Homogentråd 1,0 1,6 1,0 1,6 Yttermått L x B x H 590 x 240 x 445 mm 590 x 240 x 445 mm Vikt 15 kg 15 kg Beställningsdata Trådmatarverk Kemppi ArcFeed Kemppi ArcFeed 300P Tillbehör Gasflödesregulator W KFH 1000 hållare för modellerna ArcFeed 300 och 300P Skyddsmedar för modellerna ArcFeed 300 och 300P Kablar Skarvkabel 25 m, 70 mm² Skarvkabel 10 m, 70 mm² Återledare 5 m, 16 mm² Här visas ArcFeed 300 med KMS 400 AS strömkälla ArcFeed 41

42 42 TIG-svetsning

43 TIG-svetsning MinarcTig Evo 44 MinarcTig 46 MasterTig MLS 48 MasterTig LT MasterTig MLS ACDC 52 MasterTig ACDC 54 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Exakt tändning och en jämn, stabil ström är grunden för varje modell i vårt sortiment av utrustning för TIG-svetsning. Olika fjärreglage kan väljas för att passa förhållanden i verkstäder eller vid anläggningsarbete, så att svetsaren kan koncentrera sig på kvaliteten. TIG-svetsning 43

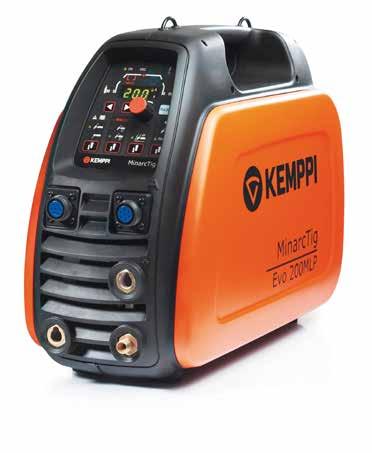

44 MinarcTig Evo 200MLP/200 Den finaste TIG-svetskvaliteten Energy efficient 1 Phase CC DC 200 A DC vid 35 % intermittens, 1-fas, 230 V Jämn svetskvalitet Förfinad bågtändning från 5 A Timer för gasförströmning och gasefterströmning Timer för upslope/downslope 2T/4T Alternativ med Minilog och Puls Alternativ för fjärreglering av svetsströmmen PFC-teknik för optimal energieffektivitet Kan anslutas till elnätet eller ett elverk Kemppi 2+ garanti för delar och arbete Jämn, förfinad och kraftfull MinarcTig Evo är precis vad du kan förvänta dig av en TIG-svetsmaskin från Kemppi. Med exakt och förfinad HF-tändning samt erforderlig reglering, effektoch arbetskapacitet kan många olika professionella svetsarbeten slutföras på ett tillförlitligt sätt. MinarcTig Evo är den perfekta DC TIG-svetslösningen för lättare industritillverkning, installation, reparation och underhåll. Den lätta och kompakta storleken är en verklig fördel. Modellerna innefattar MinarcTig Evo 200 och MinarcTig Evo 200MLP. I den kraftfulla PFC-strömkällan kombineras användbara prestandafördelar, som t.ex. utsökt energieffektivitet och förmågan att fungera tillförlitligt med extra långa nät kablar på mer än 100 meter. I MinarcTig Evo-modellerna ingår stora LED-displayer och en mängd funktioner, bl.a. timer för gasförströmning och gasefterströmning, tidsreglage för slopeström samt fjärreglage alternativ. MLP-modellerna har ytterligare funktioner bl.a. Minilog-reglering och halvautomatiska pulsfunktioner. MinarcTig Evo är en dubbelprocessmaskin som även ger förstklassig MMA-svetsning med olika DCelektrodtyper. Dessa modeller är endast kompatibla med brännare ur TTC-sortimentet, se samtliga modeller på sidorna Tillgängliga fjärreglage finns på sidan MinarcTig Evo

45 Tekniska specifikationer MinarcTig Evo 200/200MLP Anslutningsspänning 1~, 50/60 Hz 230 V ±15 % (AU 240 V ±15 %) Anslutningseffekt vid max. ström TIG 35 % ED 200 A/4,9 kva MMA 35 % ED 170 A/5,7 kva Märkström, I1max TIG 21,1 A MMA 24,8 A Märkström, I1eff TIG 12,7 A MMA 14,7 A Nätkabel H07RN-F 3G1.5 (1,5 mm², 3 m) Säkring typ C 16 A Uteffekt 40 C TIG 35 % ED 200 A /18 V 60 % ED 160 A /16,4 V 100 % ED 140 A /15,6 V MMA 35 % ED 170 A /26,8 V 60 % ED 130 A /25,2 V 100 % ED 110 A /24,4 V Svetsområde TIG 5 A/10,2 V 200 A/18,0 V MMA 10 A/20,4 V 170 A/26,8 V Tomgångsspänning 95 V (VRD 30 V, AU VRD 12 V) Tomgångseffekt TIG 10 W MMA 30 W Effektfaktor vid 100 % ED TIG 0,99 MMA 0,99 Verkningsgrad vid 100 % ED TIG 77 % MMA 83 % Tändspänning 6 12 kv Elektrodstorlekar, MMA ø 1,5 4,0 mm Yttermått L B H mm Vikt (utan kablar) 11 kg Temperaturklass F (155 C) Skyddsklass IP23S EMC-klass A Drifttemperatur C Förvaringstemperatur C Standarder: IEC , IEC , IEC , IEC Beställningsdata MinarcTig Evo (inkl. återledare, Tig-brännare och axelrem) MinarcTig Evo 200 TTC 220, 4 m P0640 MinarcTig Evo 200 TTC 220, 8 m P0641 MinarcTig Evo 200MLP TTC 220, 4 m P0642 MinarcTig Evo 200MLP TTC 220, 8 m P0643 MinarcTig Evo 200 AU* TTC 220, 4 m P0672 MinarcTig Evo 200 AU* TTC 220, 8 m P0673 MinarcTig Evo 200MLP AU* TTC 220, 4 m P0674 MinarcTig Evo 200MLP AU* TTC 220, 8 m P0675 MinarcTig Evo 200 DK* TTC 220, 4 m P0676 MinarcTig Evo 200 DK* TTC 220, 8 m P0677 MinarcTig Evo 200MLP DK* TTC 220, 4 m P0678 MinarcTig Evo 200MLP DK* TTC 220, 8 m P0679 MST 400 transportvagn Användningsområden Installation Reparation och underhåll Tunnplåtsindustrin Kemisk industri och processindustri Puls-funktionen underlättar inställningarna för pulssvetsning. Du ställer bara in pulstiden och medelströmmen innan du börjar svetsa. Kylenheten till MinarcTig Evo utökar MinarcTig Evo 200-modellernas svetsförmåga och möjliggör användning av små och kompakta vätskekylda brännare. Produktkod: MinarcTig Evo 200/MinarcTig Evo 200 MLP med puls- och minilogfunktion. * AU-modellen är avsedd för marknaderna i Australien och Nya Zeeland, DK-modellen för Danmark. Annan typ av stickpropp. Minarc Tig Evo 45

46 MinarcTig 250MLP/250 Kraftfull, bärbar och kompakt 3 Phase CC DC Utmärkt tändning vid låga strömmar Tydlig parametervisning Timer för gasförströmning och gasefterströmning Timer för upslope/downslope 2T/4T Pulssvetsalternativ Kan anslutas till elnätet eller elverk Användningsområden Installation Reparation och underhåll Tunnplåtsindustrin Kemisk industri och processindustri Förfinad TIG-svetsningskvalitet för noggranna tillämpningar MinarcTig 250 är den perfekta DC TIG-svetslösningen för installation, reparation och underhåll. Modellen för 250 A passar högkvalitativt arbete och den lätta och kompakta storleken är en riktig bonus för det mobila yrkesfolket. MinarcTig 250 är en dubbelprocessmaskin som ger en imponerande DC TIGoch MMA-svetsupplevelse. Utöver 250-basmaskinen finns 250 MLP-modellen utrustad med specialfunktioner som t.ex. Minilog och puls funktion. Hög 35 % intermittens och lätt vikt i kombination ger kraftfulla fördelar. Utmärkt kontroll av ljusbågen även vid låga strömmar betyder förfinad TIG-svetskvalitet för noggranna tillämpningar. 46 MinarcTig

47 Tekniska specifikationer MinarcTig 250/250MLP Anslutningsspänning 50/60 Hz 3~, 400 V ( %) Anslutningseffekt vid max. ström TIG 7,2 kva MMA 8,2 kva Nätkabel H07RN-F 4G1,5 (5 m) Säkring, trög 10 A Uteffekt 40 C TIG 30 % ED 250 A/20,1 V 60 % ED 180 A / 17,2 V 100 % ED 160 A/16,4 V MMA 35 % ED 220 A/28,8 V 60 % ED 170 A / 26,8 V 100 % ED 150 A/26,0 V Svetsområde TIG 5 A/10,2 V 250 A/ 20,1 V MMA 10 A/20,4 V 220 A/ 28,8 V Tomgångsspänning 95 V Effektfaktor vid maximal ström TIG 0,92 MMA 0,91 Effektivitet vid maximal ström TIG 80 % MMA 86 % Elektrodstorlek ø 1,5-5,0 mm Yttermått L x B x H 400 x 180 x 340 mm Vikt (utan kablar) 11 kg Här visas MinarcTig 250 med tvåhjulig transportvagn MST400 (tillval). Beställningsdata MinarcTig MinarcTig 250 TTC 160, 4 m P0607 MinarcTig 250 TTC 160, 8 m P0608 MinarcTig 250 TTC 220, 4 m P0609 MinarcTig 250 TTC 220, 8 m P0610 MinarcTig 250 MLP TTC 160, 4 m P0611 MinarcTig 250 MLP TTC 160, 8 m P0612 MinarcTig 250 MLP TTC 220, 4 m P0613 MinarcTig 250 MLP TTC 220, 8 m P0614 Tillbehör Svetsledare 25 mm² 5 m, 25 mm² Återledare 25 mm² 5 m, 25 mm² MST 400 transportvagn MinarcTig 250 är en idealisk maskin för tunnplåtsindustrin. Den låga tändningsströmmen och stabila ljusbågen gör det lätt att uppnå kvalitet i svetsningen. MinarcTig kan användas vid produktion och underhåll av många metallprodukter. Inne på verkstaden eller ute på arbetsplatsen är MinarcTig 250 en pålitlig och bärbar svetspartner. MinarcTig 250 panel MinarcTig 250MLP panel Minarc Tig 47

48 MasterTig MLS 3000/4000 Vissa verktyg känns helt enkelt bättre att använda än andra 3 Phase CC DC * 50/60 Hz DC TIG och MMA Kompakt storlek ger ökad mobilitet Utmärkta tändegenskaper, även med långa TIG-brännare Snabbpulsfunktion ökar svetshastighet och kvalitet Kan anslutas till elnätet eller ett elverk Användningsområden Installation och byggplatsarbete Reparation och underhåll Tunnplåtsindustrin Kemisk industri och kraftindustri DC-utrustning för industriella tillämpningar MasterTig MLS DC har blivit en industristandard för många användare och erbjuder exakt svetsprestanda och en lätt, bärbar design. Ett populärt val för yrkessvetsare - bland alternativen finns strömkällor på 300 och 400 A med 30 % intermittens vid maximal uteffekt. Välj mellan fyra funktionspaneler, så att du kan välja exakt den parameterkontroll som är rätt för just din svetstillämpning. På funktionspanelerna MTL/MTX/MTM/MTZ finns det standard- och specialfunktioner som krävs för kvalitativ DC TIG- och MMA-svetsning. Bland funktionerna finns: HF- eller kontakttändning, reglering av gasförströmning och gasefterströmning, 2T/4T-funktion, alternativ för fjärreglage och inställning, timer för upslope och downslope, MMA-tändningspuls, MMA-ljusbågsdynamik, pulsad och synergisk puls-tig, punkttimer, 4T log och minneskanalfunktion. Dessa modeller är endast kompatibla med brännare ur TTC-sortimentet, se samtliga modeller på sidorna Tillgängliga fjärreglage finns på sidan MasterTig MLS

49 Tekniska specifikationer MasterTig MLS Anslutningsspänning 3~ 50/60 Hz V ±10% V ±10% Anslutningseffekt vid 100 % ED TIG 8,4 kva 13,8 kva MMA 9,4 kva 15 kva Säkring, trög 10 A 16 A Uteffekt 40 C 30 % ED TIG 300 A/22 V 400 A/26 V 60 % ED TIG 230 A/19,2 V 320 A/22,8 V 100 % ED TIG 200 A/18 V 270 A/20,8 V 40 % ED MMA 250 A/30 V 350 A/34 V 60 % ED MMA 205 A/28,2 V 285 A/31,4 V 100 % ED MMA 160 A/26,4 220 A/28,8 V Svetsområde TIG 5 A/10 V 300 A/22 V 5 A/10 V 400 A/26 V MMA 10 A/20,5 V 250 A/30 V 10 A/20,5 V 350 A/34 V Tomgångsspänning 80 V DC 80 V DC Effektfaktor vid 100% ED 0,95 0,95 Verkningsgrad vid 100% ED 86 % 86 % Elektrodstorlek ø 1,5 5,0 mm 1,5 6,0 mm Yttermått L x B x H 500 x 180 x 390 mm 500 x 180 x 390 mm Vikt 22 kg 23 kg MasterTig MLS-alternativ MTL MTX MasterCool 10 Anslutningsspänning 50/60 Hz 400 V ( %) 230 V ( %) Kyleffekt 100 % ED 1,0 kw Anslutningseffekt 100 % ED 250 W Yttermått L x B x H 500 x 180 x 260 mm Vikt 10 kg MTZ Beställningsdata Strömkällor MasterTig 3000 MLS MasterTig 3000 MLS VRD VRD MasterTig 4000 MLS MasterTig 4000 MLS VRD Kylenheter VRD MasterCool Funktionspaneler MTL MTX MTM MTZ Transportvagnar T MasterTig MLS-utrustningen är lätt och bärbar för byggplatsanvändning, men levererar hög svetsström och intermittens. MTM MasterTig MLS 49

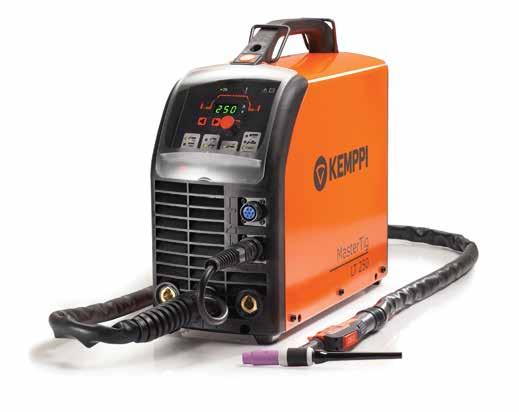

50 MasterTig LT 250 En lösning för TIG svetsning som eliminerar behov av nät- och styrkablar Energy efficient CC 250A DC 35% ED Inga extra nät- eller styrkablar Kompakt storlek och vikt 12.6kg Möjlighet till fjärreglering HF- eller kontakttändning Digital visning Gasflödesmätare monterad som standard Gasförströmning/ Gasefterströmning Upslope/Downslope 2T och 4T Kemppi 2+ garanti TIG utrustning för tillverkning och vid extrema förhållanden på fältet MasterTig LT 250 eliminerar behov av nätkablar och kablar för kontroll och styrning, tar bort relaterade hälso- och säkerhetsrisker, hantering av kablar och underlättar underhållet. Den luftkylda elektroniska strömkällan är idealisk för krävande miljöer oavsett höga omgivningstemperaturer, fukt och minusgrader. Kan kopplas till vilken strömkälla som helst som ger minst 40 volt sekundärspänning, inklusive svetsgeneratorer, MMA och MIG/MAG strömkällor. Exakt tändning vid både DC TIG och MMA gör svetsningen lätt och pålitlig vid applikationer med långa slangpaket Den digitala displayen är klar och tydlig och parametervalen är logiska, enkla och precisa. Den på baksidan monterade gaskontrollen medger inställning av gasflöde och med en vikt på bara 12,6kg är MasterTig LT 250 lätt att transportera med hjälp av axelremmen. 50 MasterTig LT 250

51 Teknisk specifikationer MasterTig LT 250 Anslutning spänningsområde DC V Effektförbrukning 8.6 kw/9.1 kva Strömförbrukning, I1max TIG 155 A MMA 230 A Strömförbrukning, I1eff TIG 90 A MMA 135 A Intermittens TIG 35 % ED 250 A/20 V 60 % ED 200 A/18 V 100 % ED 160 A/16,4 V MMA 35 % ED 250 A/30 V 60 % ED 200 A/28 V 100 % ED 160 A/26,4 V Svetsområde TIG 5 A/1 V 250 A/35 V MMA 10 A/1 V 250 A/35 V Tomgångsspänning 90 V Tomgångsförbrukning TIG 8 W MMA 21 W Effektivitet vid 100 % ED TIG 80 % MMA 86 % MMA elektroder 1,6 5,0 mm Utvändiga mått L B H mm Vikt 12,6 kg Temperaturklass F Skyddsklass IP23S EMC klass A Arbetstemperatur C Lagringstemperatur C Standarder IEC :2012, IEC :2007, IEC :2007 MasterTig LT 250 kontrollpanel: processval för TIG och MMA, HF eller kontakttändning, 2T och 4T val och val av fjärrkontroll. Strömdisplay, för- och efterströmning av gas, slopekontroll R10 fjärreglage erbjuder bekväm kontroll av ström vid både TIG och MMA Beställnings information MasterTig LT Kablar Svetsledare, 5 m, 35 mm² Svetsledare, 10 m, 35 mm² Återledare, 5 m, 35 mm² Återledare, 10 m, 35 mm² Förlängningskabel, 5 m, 35 mm² Förlängningskabel, 10 m, 35 mm² Fjärreglage tillval RTC RTC R 10, 5 m R 10, 10 m R 11F Gasflödesmätare AR/klocka Skyddsgasslang (4,5 m) W Axelrem Tillval huvudströmkälla för användning av flera enheter KempGouge ARC Dessa modeller är endast kompatibla med brännare ur TTC-sortimentet, se samtliga modeller på sidorna Tillgängliga fjärreglage finns på sidan 118. RTC 10 fjärreglage integrerad i TTC TIGbrännare för enkel strömreglering från brännaren under svetsning R11F fotfjärrreglage säkerställer exakt strömreglering när finjustering behövs. Idealisk för användning i verkstad MasterTig LT

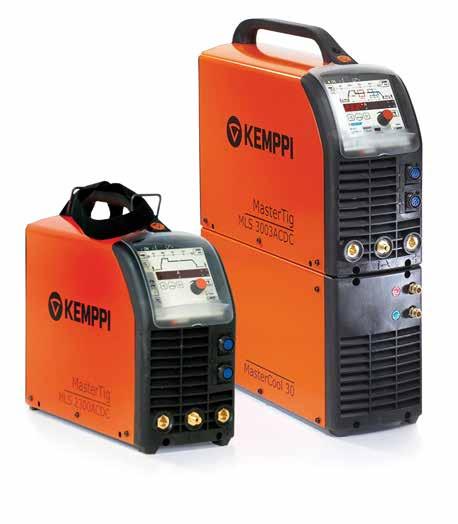

52 MasterTig MLS 2300-, 3003ACDC För den finaste TIG-svetskvaliteten Energy efficient 1 Phase 3 Phase ACDC 50/60 * Hz TIG-och MMA-process t.ex.: DC-/DC+/AC/MIX TIG Kostnadseffektiv med kompakta dimensioner MasterCool för krävande tillämpningar MicroTack för snabb häftsvetsning med låg värmetillförsel Användningsområden Metallverkstäder Varvs- och offshore-industrin Kemisk industri och processindustri Mekaniserad svetsning Gör krävande arbeten enkla MasterTig MLS ACDC erbjuder TIG-svetsare den nödvändiga kontrollen för att möta deras krävande behov. Så njut av prestandan, vilken än tillämpningen är. Bland modellerna finns en 230 A-version för 1-fas 230 V nätspänning och en 300 A-version för 3-fas 230/460 V nätspänning. MasterTig MLS ACDC är en exakt aluminiumsvetsspecialist som passar alla svetsmaterial. Med den moduluppbyggda designen kan du bygga det paket som passar dina behov bäst. På ACS- eller ACX-funktionspanelerna kan du snabbt justera svetsparametrar, som t.ex. tid för gasförströmning och gasefterströmning, AC-bågfrekvens samt reglering av upslope och downslope. ACS tillhandahåller alla nödvändiga reglage för DC-, AC- och MIX TIG-svetsning med antingen HF- eller kontakttändning. ACX erbjuder ytterligare funktioner som MicroTack, minneskanaler oich pulssvetsfunktion. Dessa modeller är endast kompatibla med brännare ur TTC-sortimentet, se samtliga modeller på sidorna Tillgängliga fjärreglage finns på sidan MasterTig MLS ACDC

53 Tekniska specifikationer MasterTig MLS 2300 ACDC 3003 ACDC Anslutningsspänning 50/60 Hz 1~, 230 V (±15 %) 3~, 230 V ( 10 %) 460 V (+10 %) Anslutningseffekt vid 100 % ED Rekommenderad säkring (trög) TIG 5,7 kva 9,2 kva MMA 6,0 kva 10 kva 15 A 20/16 A Uteffekt 40 C 40 % ED TIG 230 A/19,2 V 300 A/22 V 60 % ED TIG 200 A/18 V 230 A/19,2 V 100 % ED TIG 170 A/16,8 V 190 A/17,6 V 40 % ED MMA 180 A/27,2 V 250 A (230 V AC 30 %)/30 V 60 % ED MMA 150 A/26 V 230 A/29,2 V 100 % ED MMA 120 A/24,8 V 190 A/27,6 V Svetsområde TIG 3 A/10 V-230 A/19,2 V 3 A/10,0 V-300 A/22 V MMA 10 A/20,5 V180 A/27,2 V 10 A/20,5 V-250 A/30 V Tomgångsspänning 58 V DC 58 V DC AU/VRDmodeller 20 V DC/VRD - Effektfaktor vid 100% ED 0,99 0,95 Verkningsgrad vid 100% ED 82 % 81 % Elektrodstorlek, MMA ø 1,5 4,0 mm 1,5 5,0 mm Yttermått L x B x H 430 x 180 x 390 mm 500 x 180 x 390 mm Vikt 15 kg 25 kg MasterTig MLS-alternativ ACS ACX Alla MasterTig MLS ACDC-svetsmaskiner kan utrustas med en ACS eller ACXfunktionspanel med flera extrafunktioner för enklare och effektivare svetsning. Kylenhet MasterCool 20 MasterCool 30 Anslutningsspänning 230 V (±15 %) 24 V DC Anslutningseffekt vid 100 % ED 50 W 50 W Kyleffekt 1,0 kw 1,0 kw Maximalt tryck 400 kpa 400 kpa Rekommenderad kylvätska % etanol/vatten % etanol/vatten Tankvolym 3 l 3 l Yttermått L x B x H 500 x 180 x 260 mm 500 x 180 x 260 mm Vikt 8 kg 8 kg Beställningsdata Strömkällor MasterTig MLS 2300 ACDC MasterTig MLS 2300 ACDC VRD AU AU MasterTig MLS 3003 ACDC VRD VRD (Spänningsreducering) MasterTig MLS 3003 ACDC Kylenheter MasterCool 20 (MasterTig MLS ACDC 2300) MasterCool 30 (MasterTig MLS ACDC 3003) Funktionspaneler ACS ACX En stabil ljusbåge ger en jämn svets vilket garanterar goda mekaniska egenskaper hos svetsfogen. MicroTack-svetsning är ett enkelt, snabbt och exakt sätt att förbättra kvalitet och produktivitet i din svetsproduktion. Extremt effektivt när det gäller mycket tunna material. MasterTig MLS ACDC 53

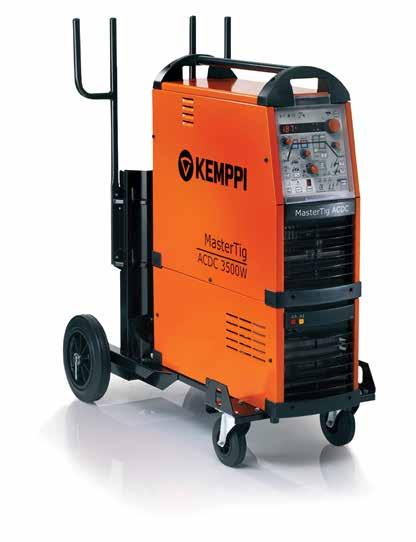

54 MasterTig ACDC 3500W Kraftfull, pålitlig och garanterat ekonomisk Energy efficient 3 Phase CC ACDC * MasterTig ACDC 3500W monterad på T 22 transportvagn. Förbättrad kvalitet och ökad svetshastighet med automatisk AC-balans Exakt reglering av inträngningen tack vare justerbar AC-frekvens Tillförlitlig bågtändning och funktionalitet Val mellan tre funktionspaneler som passar olika kundbehov Energieffektivt och utmärkt för strömtillförsel med begränsad säkringsstorlek Användningsområden Metallverkstäder Kemisk industri och processindustri Installation Reparation och underhåll Kraftfull ACDC TIG-utrustning MasterTig ACDC 3500W erbjuder en maximal uteffekt på 350 A vid 60 % intermittens och ser till att du har tillräckligt med ström samtidigt som den inbyggda vattenkylenheten håller vattenkylda pistoler kalla under tuff produktionssvetsning. Funktionspanelerna för MasterTig ACDC 3500W har alla de nödvändiga funktioner som krävs för TIG-svetsning. Välj den regleringsnivå som passar dina speciella krav. Bland tillvalen finns pulsade och standardversioner med stora, tydliga displayer. I standardfunktionerna ingår: Reglering av gasförströmning och gasefterströmning, upslope- och downslope-reglering, AC-balanskontroll, 2T/4T, val av fjärreglage och MMA-process. Funktionen med säkerhetskodlås förhindrar obehörig användning av utrustningen. 54 MasterTig ACDC

55 Tekniska specifikationer MasterTig ACDC 3500W Anslutningsspänning 3~, 50/60 Hz 400 V (±10 %) Anslutningseffekt, max. TIG 11,7 kva MMA 15,7 kva Säkring, trög 400 V 20 A Uteffekt 40 C 60 % TIG AC 350 A/24 V 100 % TIG AC 280 A/21,2 V 60 % MMA DC 350 A/34 V 100 % MMA DC 280 A/31,2 V Svetsområde TIG DC 3 A/10 V 350 A/24 V AC 10 A/10 V 350 A/24 V MMA 10 A/20 V 350 A/34 V Tomgångsspänning AC, DC 70 V DC Effektfaktor vid max. ström 0,9 Verkningsgrad vid max. ström 80 % Yttermått L x B x H 690 x 260 x 870 mm Vikt 74 kg Välj mellan tre alternativa funktionspaneler: ACDC Beställningsdata Mastertig ACDC 3500W Funktionspaneler ACDC Standard ACDC Minilog ACDC Puls Transportvagn T ACDC Minilog Dessa modeller är endast kompatibla med brännare ur TTK-sortimentet, se samtliga modeller på sidorna Tillgängliga fjärreglage finns på sidan 118. ACDC Pulse MasterTig ACDC 3500W har förtjänat sitt rykte om att vara en pålitlig utrustning för kvalitetssvetsning MasterTig ACDC 55

56 56 MMA-svetsning welding

57 MMA-svetsning Minarc Evo Master MLS 60 Minarc 150 Classic 62 Minarc Master S 66 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Kompakt, lätt och mångsidig. Kemppis MMA-utrustningar uppfyller de professionella svetskraven i varje avseende. Exakta tändegenskaper och reglering av dynamik garanterar att varje elektrod brinner utan problem för att ge svetsar av hög kvalitet. Alla modeller är elverkskompatibla och kan användas under alla temperaturförhållanden, från minusgrader till ökenhetta MMA-svetsning 57

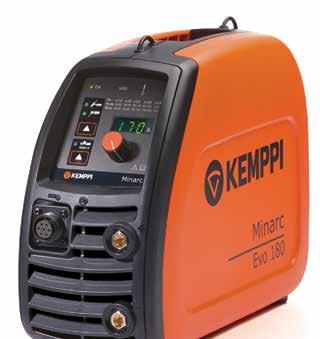

58 Minarc Evo 180 Var du än arbetar Energy efficient 1 Phase CC Enastående svetsprestanda Alla elektrodtyper kan användas Långa skarvkablar kan användas PFC-teknik för optimal energieffektivitet Hög utström och intermittens Lätt och bärbar Robust och tålig Exakt "lift" TIG-teknik Kan anslutas till elnätet eller ett elverk Fjärreglage som tillval Kemppi 2+ årsgaranti för delar och arbete Användningsområden Metallverkstäder Byggnadsindustrin Lantbruk Reparation och underhåll Kraftfullare och mer prisvärd än någonsin tidigare Den lilla MMA-jätten är tillbaka och starkare än någonsin Minarc Evo 180 är den senaste MMA-modellen i den populära Minarc Evo-serien. Den har alla viktiga kvaliteter som sin föregångare, men även en del nya. Den är uppgraderad, förbättrad och kraftfullare och lämpar sig med sin stora svetskapacitet bättre än någonsin för mobila svetsare. Enastående svetsprestanda är inga överord. Varje beståndsdel i Minarc Evo 180 är designad för att tillgodose kraven hos svetsare på rörlig fot. Det finns ingen jämlike vad gäller storlek, vikt och svetskvalitet. Minarc Evo 180 är idealisk på en byggplats eftersom du kan ansluta den till elnätet eller ett elverk även med extra långa skarvkablar. Minarc Evo är lätt att bära vilket gör att du normalt sätt kan ta med dig allt du behöver på en gång. En stor spänningsreserv och automatisk ljusbågsreglering ger utmärkt ljusbågsstabilitet i alla svetslägen för ett stort urval elektrodtyper. Det innebär att du får bra svetsresultat varje gång. Den stora och tydliga displayen gör det lätt och enkelt att noggrant ställa in strömmen. Den exakta "lift" TIG-tändningen garanterar högkvalitativ TIG-svetsning med likström. Anslut ett fjärreglage så kan du justera svetsparametrarna på avstånd under svetsningen. Det är mycket bekvämt och du får kontroll över smältbadet. 58 Minarc Evo 180

59 Tekniska specifikationer Minarc Evo 180 Anslutningsspänning 1~ 50/60 Hz 230 V ±15 % (AU 240 V ± 15 %) Anslutningseffekt vid max. ström 30 % ED MMA 170 A / 5,7 kva 35 % ED TIG 180 A / 4,0 kva Utström (40 ºC) MMA 30 % ED 170 A / 26,8 V (140AU: 28 % ED 140A / 25,6 V) 60 % ED 140 A / 25,6 V 100 % ED 115 A / 24,6 V (140 AU: 80 A/23,2 V) Utström (40 ºC) TIG 35 % ED 180 A / 17,2 V 60 % ED 150 A / 15 V 100 % ED 130 A / 15,2 V Tomgångsspänning 90 V (VRD 30 V; AU VRD 12 V) Effektfaktor vid 100 % ED 0,99 Verkningsgrad vid 100% ED (MMA) 84 % Elektrodstorlekar ø 1,5 4 mm Yttermått L x B x H 361 x 139 x 267 mm Vikt (med anslutningskabel) 5,85 kg EMC-klass A Normer IEC , -10, IEC Lätt, kompakt och extremt bärbar Stor och tydlig display Beställningsdata Minarc Evo 180 (inkl. svets- och återledare, 3m, samt axelrem) Minarc Evo 140 AU* AU Minarc Evo Minarc Evo 180 AU* AU Minarc Evo 180 (Danmark)* DK Minarc Evo 180 VRD VRD Återledare med klämma 5 m, 16 mm Svetsledare med elektrodhållare 5 m, 16 mm Axelrem Tillval: TIG-brännare TTM15V 4 m BETA 90X automatiskt nedbländande svetshjälm R10 handhållet fjärreglage 5 m I Minarc Evo 180 ingår svets- och återledare samt axelrem. * AU-modellen är avsedd för marknaderna i Australien och Nya Zeeland, DK-modellen för Danmark. Annan typ av stickproppar. Minarc Evo

60 Master MLS 2500/3500 Högklassig MMA- svetskvalitet 3 Phase CC Specifik design för MMA-svetsning Kompakt och bärbar Funktionspaneler för skilda tillämpningar Alla elektrodtyper kan användas MMA- och TIG-svetsfunktioner Kan anslutas till elverk Användningsområden Installation och byggplatsarbete Reparation och underhåll Kemisk industri och processindustri Varvs- och offshore-industrin Utmärkt ljusbågskontroll, hållbar design Master MLS-maskinerna erbjuder det bästa valet för förfinad MMA-svetsning. Kombinera 250 A eller 350 A strömkälla med standard MEL-panelen eller den avancerade MEX-panelen för att uppnå enastående svetsprestanda. En hög intermittens på 40 % garanterar att du har tillräckligt med arbetskapacitet för att slutföra jobbet, och det kompakta och lätta formatet gör att svetsaren enkelt kan röra sig på arbetsplatsen. Funktionspanelerna MEL och MEX har alla nödvändiga parameterfunktioner som krävs för högkvalitativ MMA-svetsning. MEL-panelen har processval för MMA- eller grundläggande TIG-svetsning, en stor och tydlig mätardisplay, hotstart och bågdynamikreglering samt fjärreglagefunktion. MEX-panelen erbjuder ett mer mångsidigt val av parameterreglering som t.ex.: Elektroniskt val av elektrodtyp, bågluftmejsling, Broken Arc-funktion (brant fallande karakteristik) samt minnesfunktion. TouchArc-funktion med hög kvalitet ger en tillförlitlig DC TIGfunktion. 60 Master MLS

61 Tekniska specifikationer Master MLS Anslutningsspänning 3~, 50/60 Hz 400 V ( %) 400 V ( %) Anslutningseffekt vid max. ström MMA 9,4 kva 15 kva TIG 8,4 kva 13,8 kva Säkring, trög 10 A 16 A Uteffekt 40 C 40 % ED 250 A/30 V (300 A/22 V TIG) 350 A/34 V (400 A/26 V TIG) 60 % ED 205 A / 28,2 V 285 A / 31,4 V 100 % ED 160 A/26,4 V 220 A/28,8 V Svetsområde MMA 10 A/20,5 V 250 A/30 V 10 A/20,5 V 350 A/34 V TIG 5 A/10 V 300 A/22 V 5 A/10 V 400 A/26 V Tomgångsspänning 80 V 80 V Effektfaktor vid 100% ED 0,95 0,95 Verkningsgrad vid 100% ED 86 % 86 % Elektrodstorlek ø 1,5 5,0 mm 1,5 6,0 mm Yttermått L x B x H 500 x 180 x 390 mm 500 x 180 x 390 mm Vikt 20 kg 21 kg Master MLS kan användas med tvåhjulig transportvagn T130. Beställningsdata Master MLS Svetsledare 5 m, 35 mm² Återledare 5 m, 35 mm² Stickpropp 16 A 5-polig Master MLS Master MLS 3500 VRD C1 Svetsledare 5 m, 50 mm² Återledare 5 mm, 50 mm² Stickpropp 16 A 5-polig Stickpropp 32 A 5-polig Funktionspaneler MEL MEX Master MLS-alternativ MEL MEX Master MLS är utformad för professionellt arbete under krävande förhållanden. Master MLS 61

62 Minarc 150 Classic MMA-svetsvärldens lilla jätte 4 kg 1 Phase CC Utmärkt svetskvalitet och tändegenskaper Automatisk dynamikinställning Låg vikt men hög effekt Utmärkt prestanda TIG-möjligheter Komplett ur paketet Användningsområden Metallverkstäder Byggnadsindustri Lantbruk Reparationer och underhåll Lätt, kompakt och extremt bärbar Minarc 150 Classic är en lättvikts MMA svetsmaskin idealisk både för arbeten inne på verkstaden som servicearbeten ute på fältet. Minarc 150 Classic har väl skyddade reglage, ett stötsäkert hölje och levereras startklar med svets- och återledare samt axelrem. Minarcs överlägsna bågprestanda bygger på spänningsreserver och automatisk Arc Force kontroll. Dessa egenskaper garanterar en stabil ljusbåge i alla svetspositioner, med vald svetsström, även vid anslutning med långa skarvkablar upp till 100m. Automatisk Hot Start ger perfekt tändning under alla förhållanden och antistickning funktionen minskar risken för att MMA-elektroden bränner fast vid basmaterialet och undviker kortslutning. Skydd mot överbelastning, överspänning, fukt och damm ger utmärkt tillförlitlighet. TIG-svetsning är möjlig med skrap- TIG-funktionen. Minarc 150 Classic finns även i utförande med VRD-funktion (Spänningsreducering), som sänker tomgångsspänningen för svetsmiljöer där detta är ett krav. 62 Minarc 150 Classic

63 Tekniska specifikationer Minarc 150 Classic Anslutningsspänning 1~, 50 /60 Hz 230 V ±15 % 240 V + 10 % % Belastbarhet 40 C 35 % ED MMA 140 A/7.5 kva 140 A/7.5 kva 50 % ED MMA % ED MMA 100 A/5.1 kva 100 A/5.1 kva 35 % ED TIG 150 A/5.0 kva 150 A/5.0 kva 50 % ED TIG % ED TIG 110 A/3.3 kva 110 A/3.3 kva Anslutningskabel H07RN-F 3G2.5 (3.3 m) 3G2.5 (3.3 m) Säkring, trög 16 A 15 A Svetsområde MMA 10 A/20.5 V 140 A/25.6 V 110 A/3.3 kva TIG 10 A/10.5 V 150 A/15.6 V 10 A/10.5 V 150 A/15.6 V Anslutning Schuko-propp AU-propp Tomgångsspänning 85 V (30 V/VRD) 30 V Effektfaktor vid max. ström Verkningsgrad vid max. ström 80 % 80 % Elektrodstorlekar ø mm Mått L x B x H, mm 320 x 123 x x 123 x 265 Vikt kg 4 4 Minarc 150 Classic med skyddade reglage och stötsäkert hölje. Beställningsdata Minarc 150 Classic (inkl. svets- och återledare, 3m, samt axelrem) Minarc Minarc Minarc 150 VRD VRD Tillbehör Återledare 5 m, 16 mm Svetsledare 5 m, 16 mm Axelrem TIG-brännare TTM 15V TTM 15 V Minarc 150 Classic är hållbar, lätt att bära till arbetsplatsen, med tillräckligt mycket kraft för att få jobbet gjort. Paketet innehåller svets- och återledare samt axelrem. Minarc 150 Classic 63

64 Minarc 220 Kraftfull, bärbar och kompakt 3 Phase CC Utmärkt svetskvalitet och bågtändningsdynamik Låg vikt, hög effekt och belastbarhet Färdiga svetspaket Användningsområde Metallverkstäder Byggnadsindustrin Lantbruk Reparation och underhåll För svetsare i farten Minarc 220 är en 3-fas 220A DC MMA-svetsströmkälla med bärbara egenskaper som passar den mobila svetsaren perfekt. Tändningsfunktionen är utmärkt med alla MMA-elektrodtyper och TIG-svetsningens TouchArc-funktion medför tillförlitlig DC TIG -svetsning när den kombineras med TTC 220 GV TIG-brännaren. Fjärreglering för MMA och TIG är också möjlig med hjälp av R10-fjärreglage eller RTC10-brännarreglage. 64 Minarc 220

65 Tekniska specifikationer Minarc 220 Anslutningsspänning 3~, 50/60 Hz 400 V -20 % +15 % Anslutningseffekt MMA 35 % ED 220 A 100 % ED 150 A Uteffekt 40 C MMA 35 % ED 220 A / 28,8 V 60 % ED 170 A / 26,8 V 100 % ED 150 A / 26,0 V TIG 35 % ED 220 A / 18,8 V 60 % ED 180A / 17,2 V 100 % ED 160 A / 16,4 V Nätkabel H07RN-F 4G1,5 (5 m) Säkring, trög 10 A Svetsområde MMA 10 A/20,4 V-220 A/28,8 V TIG 10 A/10,4 V-220 A/18,8 V Tomgångsspänning 85 V (30 V/VRD) Effektfaktor vid maximal ström MMA 0,91 (TIG 0,92) Verkningsgrad vid max. ström 0,86 (TIG 0,80) Elektrodstorlek ø 1,5-5,0 mm Yttermått L x B x H mm Vikt 9,2 kg Utomordentliga svetsegenskaper och kompakt storlek gör Minarc 220 idealisk för underhållsverkstäder där man reparerar tung utrustning. Beställningsdata Minarc 220 inkl. återledare, svetsledare och nätkabel Tillbehör Återledare 5 m, 25 mm Svetsledare 5 m, 25 mm Axelrem TIG-brännare TTC 220 GV 4 m Minarc 220 är lätt att ställa in. Välj elektrodtyp för att få bästa svetskvalitet. Du kan även använda ett fjärreglage (tillval) för att göra strömjusteringar under svetsningen. Minarc 220 för MMA-svetsning ute på byggplats Minarc

66 Master S 400/500 Kraftfull, effektiv, kvalitet, mervärde Energy efficient MMA & TIG Kraftfull Kompakt Bärbar Tillförlitlig Enkel att använda Speciella tekniska funktioner Genom att justera Hot start och Arc force får du optimerade starter och bågstyrning med olika elektrodtyper som säkerställer felfritt och stabilt smältbad varje gång. Antifreeze stänger av strömmen och skyddar elektroden om den fastnar under svetsningen Kontakttändning ( Lift TIG) i DC TIG-svetsning Bågluftmejsling Huvudströmkälla CC/CV för Kemppis system för spänningsavkännande trådmatarverk och TIG-lösningar En mästare på fältet En MMA-strömkälla i Master S-serien är konstruerad för högpresterande yrkesmässig svetsning. Den utgör en kompakt, robust och bärbar MMA-strömkälla med optimal energieffektivitet. Den är en perfekt partner vid tungt svetsarbete, där egenskaper som användbarhet, tillförlitlighet och hållbarhet är viktiga faktorer. Kraftfull och bärbar MMA-strömkälla för användning i verkstäder och på byggarbetsplatser Det finns modeller för alla elektrodtyper, även cellulosaelektroder Effektiv uteffekt vid 400/500 A 60% ED Robust konstruktion för tuffa förhållanden på byggarbetsplatser Master S-serien handlar om enkelhet vid användningen och prestanda. De kraftfulla 400 och 500 ampere strömkällorna ger utomordentliga svetsresultat och en angenäm svetsupplevelse. Maskinerna kan anslutas till elnätet eller till en generator och de har stor spänningstolerans. En inbyggd enhet för spänningsreducering (VRD) ökar säkerheten i arbetet. Allt detta och mer därtill i ett kompakt och lätt utförande gör att transport och hantering på plats är enkel. 66 Master S

67 Tekniska data Master S S 400 S 500 Anslutningsspänning 3~50/60 Hz V (-10 % +10 %) Anslutningseffekt vid max. ström 60 % ED 20 kva 26 kva V (-10 % +10 %) Säkring (trög) 25 A 35 A Uteffekt vid 40 C MMA 60 % ED 400 A / 36 V 500 A / 40 V 100 % ED 310 A / 32,4 V 390 A / 35,6 V Uteffekt vid 40 C TIG 60 % ED 400 A / 26 V 500 A / 30 V 100 % ED 310 A / 22,4 V 390 A / 25,6 V Maximal svetsspänning 400 A / 48 V 500 A / 46V Tomgångsspänning V V Elektrodstorlekar ø 1,6 6,0 mm ø 1,6 7,0 mm Svetsströmsstyrning steglös steglös Effektfaktor vid 100 % 0,90 0,90 Verkningsgrad vid 100 % 0,89 0,89 Skyddsklass IP23S IP23S Drifttemperaturområde C C EMC-klass A A Yttermått L x B x H 570 x 270 x 340 mm 570 x 270 x 340 mm Vikt (utan kablar) 20,5 kg 23,5 kg Klar och tydlig funktionspanel med LCD display R10 fjärreglage Beställningsdata Master S Master S 400 Cel Master S 500 Cel Master S 500, offshore För extrema förhållanden C11 Master S 400 AU* AU Master S 500 AU* AU Svetsledare 5 m, 50 mm² m, 50 mm² m, 70 mm² m, 70 mm² Återledare 5 m, 50 mm² m, 50 mm² m, 70 mm² m, 70 mm² R10 Fjärreglage 5m m R11-T trådlöst fjärreglage Skyddsmedar SP Du kan använda det trådlösa fjärreglaget R11-T genom att helt enkelt vidröra elektroden * AU-modellen är avsedd för marknaderna i Australien och Nya Zeeland. Master S 67

68 68 Mejsling

69 Mejsling KempGouge ARC Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Om du behöver en lösning för kraftfull bågluftmejsling kan vi presentera KempGouge ARC 800. Med denna mobila utrustning kan du på ett snabbt, effektivt och säkert sätt öppna upp spalter eller ta bort defekta svetsar, fogbereda, skära i metall, göra hål, rengöra gjutformar eller ta bort överflödig metall. Mejsling 69

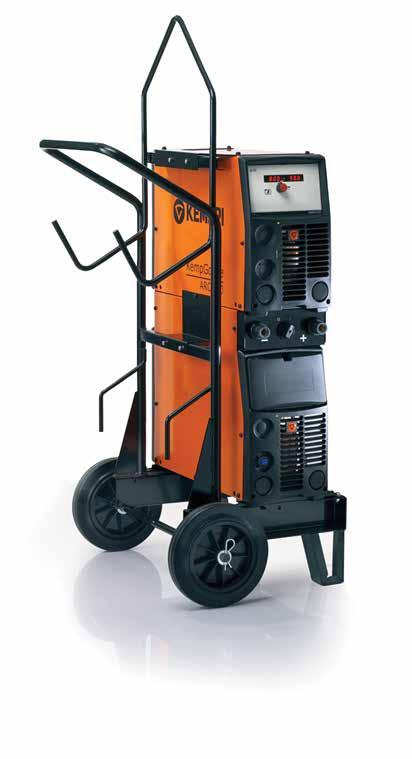

70 KempGouge ARC 800 Mobil och kraftfull bågluftmejsling Energy efficient 50/60 Hz 3 Phase CC Speciellt framtagen för bågluftmejsling Extremt strömeffektiv Kompakt och lätt att flytta Justering av ström via panel eller fjärrkontroll Användningsområden Skeppsvarv Metallverkstäder Gjuterier Den kraftfulla specialisten på bågluftmejsling KempGouge erbjuder 800 A mejslingseffekt med 50 % intermittens. Karakteristikkurvan är speciellt utvecklad för bågluftmejsling vilket ger optimerade mejslingsegenskaper och låg ljudnivå. Paketet består av strömkälla, funktionspanel och transportvagn för ökad rörlighet. Du kan använda KempGouge för öppning av rotsträngar och defekta svetsfogar, fogberedning, skärning av metaller, håltagning, rengöring av gjutgods samt borttagning av överflödig metall. KempGouge ARC 800 tillför produktivitet och bekvämlighet till mejslingsarbetet. Enheten kan utrustas med R10 fjärreglage (tillval) som möjliggör inställning av mejslingsströmmen direkt från svetsplatsen, vilket gör att du inte behöver förflytta dig mellan objektet och strömkällan. Bågluftmejslingens elektrodhållare GT4000 är konstruerad för användning med KempGouge och passar både runda och platta elektroder. Tryckluften som används vid mejsling kan justeras från reglaget på själva elektrodhållaren. 70 KempGouge

71 KempGouge ARC 800 är ett snabbt, effektivt och säkert sätt att Öppna rotsträngar Avlägsna felaktiga svetsfogar och sprickor Förbereda svetsfogar Kapa metall Göra hål Elektrodhållare GT4000 är konstruerad för användning med KempGouge och passar både runda och platta elektroder. Med KempGouge ARC 800 går det lätt att utföra bågluftmejsling. Tekniska specifikationer KempGouge ARC 800 Anslutningsspänning 3~, 50/60 Hz 400 V, % Anslutningseffekt vid max. ström 50 % ED 44 kva Uteffekt 50 % ED 800 A/44 V 100% ED 600 A/44 V Säkring 63 A, trög Svetsområde 20 A/20 V 800 A/44 V Nätkabel H07RN-F 4G16 (16 mm) Tomgångsspänning 50 V Effektfaktor vid 100 % ED 0,9 Verkningsgrad vid 100 % ED 0,90 Yttermått L x B x H 700 x 660 x 1400 mm Vikt med transportvagn 115 kg KempGouge ARC 800 kan utrustas med ett R10 fjärreglage som möjliggör inställning av mejslingsströmmen direkt från arbetsplatsen. Beställningsdata Strömkällor (exklusive nätanslutningskabel) KempGouge ARC 800 (transportvagn ingår) Kablar Nätkabel 5 m, 4 x 16 mm 2 W Nätkabel 10 m, 4 x 16 mm 2 W Återledare 5 m, 120 mm Återledare 10 m, 120 mm Elektrodhållare GT 4000 med 2,1 m kabel Fjärreglage R10 5 m R10 10 m Skarvkabel till fjärreglage R10, 10 m Lätt, mobil och kraftfull bågluftmejslingsströmkälla för borttagning av olika metaller samt skärning. KempGouge 71

72 72 Guns Pistoler and och torches brännare

73 Pistoler och brännare MIG/MAG-svetspistoler 74 Slitdelar och tillbehör 86 Tillbehörssatser för trådmatarmekanismen 91 TIG-brännare 98 Slitdelar och tillbehör 100 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Många svetsarbeten innebär ett mycket stort ansvar för företaget och svetsaren som utför arbetet. Vad du än svetsar kan du lita på att Kemppis svetspistoler och brännare ger mervärde i varje svets. Pistoler och brännare 73

74 MIG/MAG -svetspistoler Designad för bekväm och produktiv svetsning Den bästa kombinationen av vikt och balans gör att svetsare utan besvär kan prestera goda resultat i svets efter svets. Välj från ett brett urval av MIG/MAG-svetspistoler i en mängd längder från 3 m till 8 m. FE-pistoler är speciellt designade för vanliga tillverkningsuppgifter, finns i längder 3,5 till 5 m speciellt lämpliga för FE homogentråd. MMT-pistoler är lämpliga för ett brett användningsområde vad gäller material och uppgifter. De förekommer i såväl luftsom vattenkylda modeller och är 3 till 4,5 m långa. PMT-pistoler passar många olika professionella applikationer och inkluderar både luft- och vattenkylda modeller. MN står för Multi-Neck, ett system som gör att man med ett enkelt handgrepp, och på några sekunder, lätt kan byta pistolhals. Alla PMT modeller är förberedda för fjärrkontroll RMT10, och när den ansluts med kompatibla Kemppi MIG/ MAG utrustninar erbjuds val i realtid av svetseffekt eller minneskanaler. WeldSnake-pistoler ökar räckvidd och avstånd vid svetsning av rostfritt stål och aluminium och finns i såväl luft- som vattenkylda modeller med längder från 6 m till 8 m. WSpistoler har en patenterad DL- trådledare som minskar friktionsförlusten och gör trådmatning på avstånd möjligt. X8 MIG Guns erbjuder en kraftfull kombination av ergonomi och teknisk svetsprestanda. Tack vare en design med superb balans minskar X8 MIG Gun belastningen på handleden och risken för förslitningsskador minskar. Det nya pistolhandtaget ger extra komfort vid svetsning av längre fogar. X8 MIG Gun är utrustad med Kemppi Gun Connector som erbjuder förbättrade mekaniska och elektriska egenskaper som tillsammans möjliggör en exakt mätning av bågspänningen. X8 Gun Remote Control finns som tillbehör. X8 LED arbetsbelysning ger bättre översikt över arbetsytan vid svaga ljusförhållanden före och efter svetsning. Den gängade gaskåpan är lätt att montera och underhålla. Slitdelarna är utbytbara mellan de luftkylda och vattenkylda modellerna. Den luftkylda X8 MIG Gun-serien har utbytbara svanhalsar. Det nya starkare materialet i skyddsslangen runt slangpaketet minskar också friktionen. Tekniska specifikationer och beställningsdata FE FE 20 FE 25 FE 27 FE 32 FE 35 FE 42 Belastbarhet, Ar + CO₂ 35 % 200A 250 A 270 A 320 A 350 A 420 A Kylning Luft Luft Luft Luft Luft Luft Tillsatsmaterial ø mm 0,6 1,2 0,6 1,2 0,6 1,2 0,8 1,6 0,8 1,6 0,8 1,6 Längd / Beställningskod 3,5 m m MIG/MAG-svetspistoler

75 MMT MMT 25 MMT 27 MMT 32 MMT 35 MMT 42 MMT 42C MMT 30W MMT 42W MMT 52W Belastbarhet, Ar + CO₂ 35 % 250 A 270 A 320 A 350 A 420 A % A 300 A 400 A 500 A Kylning Luft Luft Luft Luft Luft Luft Vatten Vatten Vatten Tillsatsmaterial ø mm 0,6 1,2 0,6 1,2 0,8 1,6 0,8 1,6 0,8 1, ,8 1,6 0,8 1,6 0,8 1,6 Längd / Beställningskod 3 m MMT MMT MMT MMT MMT MMT MMT MMT 4,5 m MMT MMT MMT MMT MMT MMT MMT MMT PMT PMT 25 PMT 27 PMT 32 PMT 35 PMT 42 PMT 30W PMT 42W PMT 52W Belastbarhet, Ar + CO₂ 35 % 250 A 270 A 320 A 350 A 420 A % A 400 A 500 A Kylning Luft Luft Luft Luft Luft Vatten Vatten Vatten Tillsatsmaterial ø mm 0,6 1,2 0,6 1,2 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 Längd / Beställningskod 3 m ,5 m Svetspistolerna är standardutrustade för FE-tråd. PMT MN 3,5 m, ø 1,0 mm 3,5 m, ø 1,2 mm 5 m, ø 1,0 mm 5 m, ø 1,2 mm Tillsatsmaterial Beställningskod Pistolhals Beställningskod Pistolhals Beställningskod Pistolhals Beställningskod Pistolhals 0,8 1, N01 Fe, 45, L N02 Fe, 45 / N01 Fe, 45, L N02 Fe, 45 /222 0,8 1, N01SS Ss, 45, L N02SS Ss, 45 / N01SS Ss, 45, L N02SS Ss, 45 /222 0,6 1, N05 Fe, L168, RP N06 Fe, 60 /168, RP N05 Fe, 60, L168, RP N06 Fe, 60 /168, RP 0,6 1, N07 Fe, 60, L N08 Fe, 60 / N07 Fe, 60, L N08 Fe, 60 /198 0,6 1, N09 Fe, 60, L N10 Fe, 60 / N09 Fe, 60, L N10 Fe, 60 /168 0,6 1, N03 Fe, L198, RP N04 Fe, 60 /198, RP N03 Fe, 60, L198, RP N04 Fe, 60 /198, RP 0,6 1, N03SS Ss, 60, L198, RP N04SS Ss, 60 /198, RP N03SS Ss, 60, L198, RP N04SS Ss, 60 /198, RP 0,6 1, N05SS Ss, 60, L168, RP N06SS Ss, 60 /168, RP N05SS Ss, 60, L168, RP N06SS Ss, 60 /168, RP 0,6 1, N07SS Ss, 60, L N08SS Ss, 60 / N07SS Ss, 60, L N08SS Ss, 60 /198 0,6 1, N09SS Ss, 60, L N10SS Ss, 60 / N09SS Ss, 60, L N10SS Ss, 60 /168 RP = Root pass (rotsträng), Ss modeller med Chili trådledare, Fe modeller med stålspiral. Alla paket är luftkylda, belastbarhet % A (Ar + CO ₂) WeldSnake WS35 WS30W WS42W MMG MMG 22 Belastbarhet, Ar + CO₂ 300 A/35 % 250 A/100 % 300 A/100 % 200 A (35 %) Kylnaing Luft Vatten Vatten Luft Tillsatsmaterial ø mm Ss 1,0 1,0 1,2 1,0 1,2 Fe 0,6 1,0 Al 1,2 1,2 (1,6) 1,2 (1,6) Ss, Al 0,8 1,0 Beställningskoder 6 m, Al 1, A A A12 3 m m Ss 1, S S S10 6 m Ss 1, S S12 8 m, Al 1, A A12 Trådledare: MMG 22-pistolen används bara i MinarcMig-utrustning. 8 m Ss 1, S S10 MMG 22 0,6 1,0 mm (Fe) m Ss 1, S S12 0,8 1,0 mm (Ss. Al) I beställningskoden ingår pistol, DL-teflontrådledare och kontaktmunstycken. X8 MIG X8 MIG Gun 200-g X8 MIG Gun 300-g X8 MIG Gun 400-g X8 MIG Gun 420-w X8 MIG Gun 520-w Belastbarhet, Ar + CO₂ 60% 200 A 300 A 400 A 100% 420 A 520 A Kylnaing Luft Luft Luft Vatten Vatten Tillsatsmaterial ø mm 0,8 1,2 mm 0,8 1,2 mm 0,8 1,6 mm 0,8 1,6 mm 0,8 1,6 mm Längd / Beställningskod Svetspistolerna är standardutrustade för FE-tråd. 3,5m X X X X X m X X X X X MIG/MAG-svetspistoler 75

76 FE 20, FE 25, MMT 25, PMT ø 14 mm ø 14 mm ø 14 mm ø 14 mm 60,5 60,5 60,5 60,5 ø 18 mm ø 18 mm ø 18 mm ø 20 mm Gaskåpa * Standard Med isolerholk För punktsvetsning E Tjockväggig Isolerholk * Kontaktmunstycke * 0,8 mm / M6 FE * 1,0 mm / M6 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Munstycksfäste * Isolerring * Låsfjäder * Pistolhals 45º * Trådledare * Stålspiral 0,6 0,8 3,5 m/vit * Stålspiral 0,6 0,8 5 m/vit * Stålspiral 0,9 1,2 3 m/röd * Stålspiral 0,9 1,2 4,5m/röd W006453* Stålspiral 0,9 1,2 3,5 m/röd W006454* Stålspiral 0,9 1,2 5 m/röd Lämpliga tråd ledare: vit, röd, gul, DL Chili-Teflon. * Leveransutrustning 76 MIG/MAG-svetspistoler

77 FE 27, MMT 27, PMT 27, FE 32, MMT 32, PMT 32, MMT 30W, PMT 30W, WS 30W ø 14 mm ø 14 mm ø 12 mm ø 14 mm ø 20 mm ø 20 mm ø 20 mm ø 20 mm Gaskåpa * Standard / M L Lång C Konisk Standard / M6 W Smal spalt MMT/PMT 27, PMT 32 Kontaktmunstycke * 1,0 / M8 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Munstycksfäste * M M Gasspridare * CER 1. Pistolhals 50º MMT 30W/PMT 30W/WS 30W 2. Pistolhals 50º FE 27/MMT 27/PMT 27FE 32/MMT 32/ PMT 32 Trådledare * Stålspiral 0,9 1,2 3 m/röd * Stålspiral 0,9 1,2 4,5m/röd W006453* Stålspiral 0,9 1,2 3,5 m/röd W006454* Stålspiral 0,9 1,2 5 m/röd Lämpliga tråd ledare: vit, röd, gul, DL Chili-Teflon. * Leveransutrustning/WeldSnake enligt tillsatsmaterial. MIG/MAG-svetspistoler 77

78 FE 35, MMT 35, PMT 35, WS 35, MMT 42W, PMT 42W, WS 42W ø 16 mm ø 16 mm ø 16 mm ø 13 mm 77 Gaskåpa * Standard, isolerad Standard L Lång C Konisk ø 22 mm ø 22 mm ø 22 mm ø 22 mm Isolerholk * Kontaktmunstycke * 1.0 / M8 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Munstycksfäste * M8 PMT/MMT/WS 35 Munstycksfäste W006183* Mässing W Koppar PMT/MMT/WS 42W PMT/MMT/WS 42W Gasspridare W PMT/MMT/WS 42W W FE/PMT/MMT/WS Pistolhals 50º SP004539* MMT 42W/PMT 42W/WS 42W 2. Pistolhals 50º SP004585* FE 35/PMT 35/MMT Pistolhals 50º (temperaturbeständig) SP PMT 35/MMT 35 Trådledare * Stålspiral 0,9 1,2 3 m/röd * Stålspiral 0,9 1,2 4,5m/röd W006453* Stålspiral 0,9 1,2 3,5 m/röd W006454* Stålspiral 0,9 1,2 5 m/röd Lämpliga tråd ledare: vit, röd, gul, DL Chili-Teflon. * Leveransutrustning/WeldSnake enligt tillsatsmaterial. 78 MIG/MAG-svetspistoler

79 FE 42, MMT 42, PMT 42, MMT 52W, PMT 52W 1. ø 18 mm ø 18 mm ø 18 mm ø 14 mm Gaskåpa * Standard, isolerad Standard L Lång C Konisk Speciallängd (89,5 mm) ø 25 mm ø 25 mm ø 25 mm ø 25 mm Isolerholk * Kontaktmunstycke * 1,0 / M8 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Munstycksfäste W M8* PMT 52W/MMT 52W M8* FE 42/PMT 42/MMT 42 Gasspridare W PMT 52W/MMT 52W FE 42/PMT 42/MMT Pistolhals 50º SP PMT 52W/MMT 52W 2. Pistolhals 50º SP FE 42/PMT 42/MMT Pistolhals 50º SP PMT 42/MMT 42 Trådledare * Stålspiral 0,9 1,2 3 m/röd * Stålspiral 0,9 1,2 4,5m/röd W006453* Stålspiral 0,9 1,2 3,5 m/röd W006454* Stålspiral 0,9 1,2 5 m/röd Lämpliga l tråd edare: vit, röd, gul, DL Chili-Teflon. * Leveransutrustning MIG/MAG-svetspistoler 79

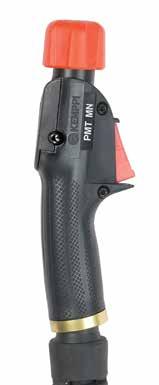

80 PMT MN (Rotsträngssvetsning, MIG/MAG-svetsning) Kontaktmunstycke ,8 / M6 Rotsträngssvetsning ,2 / M8 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Leveransutrustning A. Pistolhals 60º 168 RP* SP Utbytbar trådledare för svanhals 165 mm W Gaskåpa 1. Munstycksfäste 2. Gasspridare 1. Trådledare 1. (3,5 m) Trådledare 2. (5 m) B. Pistolhals 60º 198 RP* SP Utbytbar trådledare för svanhals 195 mm W Gaskåpa 1. Munstycksfäste 2. Gasspridare 1. Trådledare 1. (3,5 m) Trådledare 2. (5 m) C. Pistolhals 60º 198 SP Utbytbar trådledare för svanhals 195 mm W Gaskåpa 2. Munstycksfäste 1. Gasspridare 1. Trådledare 1. (3.5 m) Trådledare 2. (5 m) D. Pistolhals 60º 168 SP Utbytbar trådledare för svanhals 165 mm W Gaskåpa 2. Munstycksfäste 1. Gasspridare 1. Trådledare 1. (3,5 m) Trådledare 2. (5 m) Gaskåpa 65 Munstycksfäste M M6 Gasspridare CER 1. W Rotsträngssvetsning Standard / M L Lång C Konisk Standard / M6 6. W Smal spalt 1. ø 12 mm ø 20 mm ø 14 mm ø 14 mm ø 12 mm ø 14 mm ø 20 mm ø 20 mm ø 20 mm ø 20 mm 6. ø 10 mm ø 20 mm *RP = Rotsträngs-svetsning 80 MIG/MAG-svetspistoler

81 PMT MN (MIG/MAG-svetsning) E. Leveransutrustning E. Pistolhals 45º L222 SP Utbytbar trådledare för svanhals 232 mm Gaskåpa 1 Munstycksfäste Isolerholk Isolerring, hals Kontaktmunstycke Trådledare 1. (3,5 m) Trådledare 2. (5 m) W Isolerholk Kontaktmunstycke ,2 / M8 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Munstycksfäste M8 Gaskåpa E Isolerring, hals ø 16 mm 2. ø 16 mm 3. ø 12.5 mm Trådledare för MMT, PMT-pistoler ø 25 mm ø 25 mm ø 25 mm Fe-tråd/ rörelektrod Tillsatsmaterial ø, mm Beställningsnummer, 3,5 m Beställningsnummer, 5 m 0,9 1,2 W W ,4 1,6 W W Stål/Aluminium / rostfritt stål Tillsatsmaterial ø, mm Beställningsnummer, 3,5 m Beställningsnummer, 5 m DL Chili 5,9/1,5 0,6 1,0 W W DL Chili 5,9/2,0 1,0 1,2 W W DL Chili 5,9/2,5 1,2 1,6 W W MIG/MAG-svetspistoler 81

82 MMG ø 14 mm ø 14 mm 60,5 60,5 Gaskåpa * E Tjockväggig ø 18 mm ø 20 mm Isolerholk * Kontaktmunstycke * 0,8 / M6 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 86. Munstycksfäste * M6 Isolerring, hals * Låsfjäder * Pistolhals 45º * Trådledare * Fe 0,6 1,0 3 m Ss, Al 0,8 1,0 3 m * Leveransutrustning 82 MIG/MAG-svetspistoler

83 X8 MIG Gun 200-g / 300-g / 400-g ø 15 mm ø 16 mm ø 19 mm ø 12 mm ø 15 mm ø 17 mm ø 21 mm ø 25 mm ø 25 mm ø 25 mm ø 25 mm ø 28 mm ø 28 mm ø 28 mm Gaskåpa 1. W011478* 200-g 300-g 2. W g 300-g 3. W g 300-g 4. W g 300-g 5. W011472* 400-g 6. W g 7. W g * Leveransutrustning Kontaktmunstycke M10X1 Komplett lista över tillgängliga kontaktmunstycken finns på sidan 87. Munstycksfäste W M10X1 Trådledare för pistolhals SP Fe /Ss 0,8 1,0 mm 200-g * SP Al 0,8 1,0 mm, Fe / Ss 1,2 mm 200-g SP Al 1,2 mm 200-g SP Fe /Ss 0,8 1,0 mm 300-g * SP Al 0,8 1,0 mm, Fe / Ss 1,2 mm 300-g SP Al 1,2 mm 300-g SP Fe /Ss 0,8 1,0 mm 400-g SP Al 0,8 1,0 mm, Fe / Ss 1,2 1,4 mm 400-g * SP Al 1,2 1,4 mm, Fe / Ss 1,6 mm 400-g Trådledare W Stålspiral 3.5m/röd W Stålspiral 5m/röd För fler alternativ se sidan 89. X8 trådstyrningar Se översikt för trådstyrningar på sidan 90. Fabriksmonterade slitdelar För1,0 mm Fe och FeMc/FeFc 200-g / 300-g För 1,2 mm Fe och FeMc/FeFc 400-g MIG/MAG-svetspistoler 83

84 X8 MIG Gun 420-w / 520-w ø 15 mm ø 16 mm ø 19 mm ø 12 mm ø 15 mm ø 17 mm ø 21 mm ø 25 mm ø 25 mm ø 25 mm ø 25 mm ø 28 mm ø 28 mm ø 28 mm Gaskåpa 1. W011478* 420-w 2. W w 3. W w 4. W w 5. W011472* 520-w 6. W w 7. W w * Leveransutrustning Kontaktmunstycke 1,0 FE / M10X1 Komplett lista över tillgängliga kontaktmunstycken finns på sidan Munstycksfäste W M10X1 isolerad Trådledare W Stålspiral 0,9 1,2 3.5m/FE Ø4,6 STEEL W Stålspiral 0,9 1,2 5m/FE Ø4,6 STEEL För fler alternativ se sidan X8 trådstyrningar Se översikt för trådstyrningar på sidan 90. Fabriksmonterade slitdelar För 1,0 mm Fe och FeMc/FeFc 420-w För 1,2 mm Fe ch FeMc/FeFc 520-w 84 MIG/MAG-svetspistoler

85 X8 MIG Gun 600-w ø 17 mm Gaskåpa W * Leveransutrustning 60 ø 30 mm Kontaktmunstycke W Kontaktmunstycke 1,2 FE/M10X1 Komplett lista över tillgängliga kontaktmunstycken finns på sidan Munstycksfäste W M10X1 munstycksfäste, 600W Trådledare W X8 trådledare YE 5,0 m W X8 trådledare BK 5,0 m W trådledare 2,0-2,4 AL/5,0m ø 6,6 plast För fler alternativ se sidan 90. X8 trådstyrningar Se översikt för trådstyrningar på sidan 90. Fabriksmonterade slitdelar För 1,2 mm MIG/MAG-svetspistoler 85

86 Slitdelar och tillbehör Kemppis slitdelar och tillbehör är speciellt framtagna för sitt ändamål och tillverkas enligt kvalitetssystemet ISO. Se till att alltid använda originaldelar från Kemppi vid utbyte av slitna pistoldelar. Alla slitdelar i listan är lämpliga för modellspecifikationerna vid tidpunkten för publiceringen. Kontaktmunstycken När du byter ut kontaktmunstycket, kontrollera alltid märkningen på munstycket för att vara säker på att delen passar för tillsatsmaterialet. I allmänhet ska kontaktmunstyckets hål vara 0,2 0,5 mm större än tillsatsmaterialets diameter. Standard kontaktmunstycken M8 (DHP) för homogen Fe-tråd och rörelektrod Märkning: Kemppi 1.2 Tråd ø Hål ø Beställningsnummer Kontaktmunstycken M8 (DHP) för Al-tråd LIFE 0,8 0, ,9 1, ,0 1, ,2 1, ,4 1, ,6 1, ,0 2, ,4 2, ,8 3, ,2 3, Märkning: Kemppi 1.2 A 0,8 1, A Kontaktmunstycken M8 (CuAg) för Fe-tråd och rörelektrod 0,9 1, A 1,0 1, A 1,2 1, A 1,4 1, A 1,6 2, A Märkning: Kemppi 1.2 Ag 1,0 1, AG Kontaktmunstycken M8 (CuCrZr) för homogen Fe-tråd och rörelektrod 1,2 1, AG Märkning: Kemppi 1.2 CRZR 1,0 1, ZR Kontaktmunstycken M8 (DHP) för rostfritt stål och syrafast stål 1,2 1, ZR 1,4 1, ZR Märkning: Kemppi 1.2 SS 0,8 1, SS 0,9 1, SS 1,0 1, SS 1,2 1, SS 1,6 2, SS Kontaktmunstycken M8 (LIFE+ material) för homogen Fe-tråd och rörelektrod Märkning: Kemppi 1.2 0,8 0,9 W ,9 1,05 W ,0 1,15 W ,2 1,4 W ,4 1,6 W ,6 1,8 W Slitdelar och tillbehör

87 Standard kontaktmunstycken M6 (DHP) för homogen Fe-tråd och rörelektrod Märkning: Kemppi 1.2 0,6 0, ,8 0, Kontaktmunstycken M6 (CuCrZr) för homogen Fe-tråd och rörelektrod 0,9 1, ,0 1, ,2 1, ,6 1, Märkning: Kemppi 0.8 CrZr 0,8 0, ZR Kontaktmunstycken M6 ROOT (DHP) för homogen Fe-tråd och rörelektrod Märkning: Kemppi 1.2 0,8 0, ,9 1, ,0 1, ,2 1, Kontaktmunstycken M6 Smal spalt Märkning: Kemppi 1.0 1,0 1,15 W ,2 1,37 W X8 MIG Gun Kontaktmunstycke Kontaktmunstycken M10 (LIFE+ material) för Fe / FeMc / FeFc Tråd ø Beställningsnummer Märkning: 0.8 Fe+ 0,8 FE+ / M10X1 / LIFE+ 0,8 W ,9 FE+ / M10X1 /LIFE+ 0,9 W ,0 FE+ / M10X1 / LIFE+ 1,0 W ,2 FE+ / M10X1 /LIFE+ 1,2 W ,4 FE+ / M10X1 / LIFE+ 1,4 W ,6 FE+ / M10X1 /LIFE+ 1,6 W Kontaktmunstycken M10 (LIFE+ material) för Ss / SsMc / SsFc / Cu Märkning: 0.8 Ss+ 0,8 SS+ / M10X1 / LIFE+ 0,8 W ,9 SS+ / M10X1 / LIFE+ 0,9 W ,0 SS+ / M10X1 /LIFE+ 1,0 W ,2 SS+ / M10X1 / LIFE+ 1,2 W ,4 SS+ / M10X1 / LIFE+ 1,4 W ,6 SS+ / M10X1 / LIFE+ 1,6 W Kontaktmunstycken M10 (CuCrZr) för Al Märkning: 0.8 Al 0,8 AL / M10X1 0,8 W ,9 AL / M10X1 0,9 W ,0 AL / M10X1 1,0 W ,2 AL / M10X1 1,2 W ,4 AL / M10X1 1,4 W ,6 AL / M10X1 1,6 W ,0 AL / M10X1 2,0 W ,4 AL / M10X1 2,4 W Slitdelar och tillbehör 87

88 Kontaktmunstycken M10 (CuCrZr) för rostfritt stål och Cu Tråd ø Beställningsnummer Märkning: 0,8 Ss 0,8 Ss / M10X1 0,8 W ,9 Ss / M10X1 0,9 W ,0 Ss / M10X1 1,0 W ,2 Ss / M10X1 1,2 W ,4 Ss / M10X1 1,4 W ,6 Ss / M10X1 1,6 W Kontaktmunstycken M10 (CuCrZr) för Fe / FeMc / FeFc Märkning: 0.8 Fe 0,8 FE / M10X1 0,8 W ,9 FE / M10X1 0,9 W ,0 FE / M10X1 1,0 W ,2 FE / M10X1 1,2 W ,4 FE / M10X1 1,4 W ,6 FE / M10X1 1,6 W ,0 FE / M10X1 2,0 W ,4 FE / M10X1 2,4 W Trådledare Kemppis trådledare är starka, tåliga och effektiva. Trådledarna som är framtagna för specifika tillsatsmaterial och tillämpningar stöder tillsatsmaterialet och garanterar tillförlitlig trådmatning. I tabellen över olika trådledare beskrivs pistoltyp, tillsatsmaterial, färg, artikelnummer och pistollängd. Stålspiraltrådledare har samma färgmärkning som Kemppis matarhjul vilket gör det lättare att matcha rätt tråddiameter och drivhjul när Kemppi-utrustning används. Stålspiralledare är lämpliga för svetsning med homogentråd och rörelektrod med motsvarande tråddiameter. Kemppis DL Chili-Teflon-ledare är den senaste lösningen för tillförlitlig matning av Al-tråd, SS-tråd och FE-homogentråd. Kemppis patentskyddade teknik med två skikt DL Chili-Teflon som på ett signifikant sätt minskar friktionsförlusterna mellan tråden och trådledarväggen, medför en tillförlitlig och problemfri matning av alla listade trådtyper även i pistoler upp till 8 meters längd. I tabellerna nedan kan du välja lämplig trådledare till den svetsning du ska utföra. Trådledare för FE-pistoler Trådledare för MMT, PMT-pistoler Fe-tråd/ rörelektrod Aluminium / rostfritt stål Tillsatsmaterial ø, mm Beställningsnummer, 3,5 m Beställningsnummer, 5 m 0,6 0, ,9 1,2 W W ,4 1,6 W W Tillsatsmaterial ø, mm Beställningsnummer, 3,5 m Beställningsnummer, 5 m DL Chili 4,7/1,5 0,6 1,0 W W DL Chili 4,7/2,0 1,0 1,2 W W DL Chili 4,7/2,5 1,2 1,6 W W Fe-tråd/ rörelektrod Aluminium / rostfritt stål Tillsatsmaterial ø, mm Beställningsnummer, 3 m Beställningsnummer, 4,5 m 0,6 0, ,9 1, ,4 1,6 (1,2) Tillsatsmaterial ø, mm Beställningsnummer, 3 m Beställningsnummer, 4,5 m DL Chili 5,9/1,5 0,6 1,0 W W DL Chili 5,9/2,0 1,0 1,2 W W DL Chili 5,9/2,5 1,2 1,6 W W Aluminium DL Chili 5,9/3,0 1,6 W W Slitdelar och tillbehör

89 Trådledare för WeldSnake Trådledare för PMT MN-pistoler Aluminium / rostfritt stål Tillsatsmaterial ø, mm Beställningsnummer, 6 m Beställningsnummer, 8 m DL Chili 5,9/1,5 0,6 1,0 W W DL Chili 5,9/2,0 1,0 1,2 W W DL Chili 5,9/2,5 1,2 1,6 W W Aluminium DL Chili 5,9/3,0 1,6 W W Fe-tråd/ rörelektrod Aluminium / rostfritt stål Tillsatsmaterial ø, mm Beställningsnummer, 3,5 m Beställningsnummer, 5 m 0,9 1,2 W W ,4 1,6 W W Tillsatsmaterial ø, mm Beställningsnummer, 3,5 m Beställningsnummer, 5 m DL Chili 5,9/1,5 0,6 1,0 W W DL Chili 5,9/2,0 1,0 1,2 W W DL Chili 5,9/2,5 1,2 1,6 W W Trådledare för X8 MIG Gun 200-g / 300-g / 400-g Stålspiral trådledare för Fe / FeMc / FeFc 0,8 0,9 1,0 1,2 1,4 1,6 W Fe 3,5m W Fe 5m W Fe Fe Fe 3,5m W Fe Fe Fe 5m W Fe Fe 3,5m W Fe Fe 5m DL Chili trådledare för Ss / SsMc / SsFc / Cu / Fe 0,8 0,9 1,0 1,2 1,4 1,6 W Ss Ss Ss 3,5 m W Ss Ss Ss 5 m W Ss 3,5 m W Ss 5 m W Ss Ss 3,5 m W Ss Ss 5 m DL Chili trådledare för Al 0,8 0,9 1,0 1,2 1,4 1,6 W Al Al 3,5 m W Al Al 5 m W Al 3,5 m W Al 5 m W Al Al 3,5 m W Al Al 5 m Trådledare för X8 MIG Gun 420-w / 520-w Stålspiral trådledare för Fe / FeMc / FeFc 0,8 0,9 1,0 1,2 1,4 1,6 W Fe 3,5m W Fe 5m W Fe Fe Fe 3,5m W Fe Fe Fe 5m W Fe 3,5m W Fe 5m W Fe 3,5m W Fe 5m DL Chili trådledare för Ss / SsMc / SsFc / Cu / Fe 0,8 0,9 1,0 1,2 1,4 1,6 W Ss 3,5m W Ss 5m W Ss Ss 3,5m W Ss Ss 5m W Ss 3,5m W Ss 5m W Ss Ss 3,5m W Ss Ss 5m DL Chili trådledare för Al 0,8 0,9 1,0 1,2 1,4 1,6 W Al 3,5m W Al 5m W Al Al 3,5m W Al Al 5m W Al 3,5m W Al 5m W Al Al 3,5m W Al Al 5 m Slitdelar och tillbehör 89

90 Trådledare för X8 MIG Gun 420-w, 8.0 m Standard trådledare för rostfritt stål och Cu 1,2 1,4 1,6 W Ss 8m W Ss Ss 8m Standard trådledare för aluminium 1,4 1,6 W Al Al 8m Trådledare för X8 MIG Gun 600-w Standard trådledare för mjukt stål 1,2 1,4 1,6 2,0 2,4 W Fe Fe Fe 5m W Fe Fe 5m Standard trådledare för aluminium 1,2 1,4 1,6 2,0 2,4 W Al Al 5 X8 trådstyrningar Trådstyrningar för X8 MIG Gun 200-g / 300-g / 400-g/600-w 0,8 0,9 1,0 1,2 1,4 1,6 2,0 2,4 SP Fe/Ss/ Al Ss/Al SP SP SP SP SP SP SP SP SP SP SP Fe Fe Ss/Al Fe Ss/Al Fe Ss/Al Fe Ss/Al Fe/Ss/ Al Fe/Ss/ Al Trådstyrningar för X8 MIG Gun 420-w / 520-w 0,8 0,9 1,0 1,2 1,4 1,6 SP Fe Fe SP Ss/Al Ss/Al SP Fe SP Fe SP Ss/Al SP Ss/Al SP Fe SP Fe SP Ss/Al SP Ss/Al 90 Slitdelar och tillbehör

91 Slitdelar till trådmatarmekanismen Kemppis trådmatarverk med originalslitdelar ger problemfri drift vid alla krävande tillämpningar. Slitdelar av hög kvalitet ger stabil och säker trådmatning samt exakta start- och stoppegenskaper. Kemppis satser med trådmatningsslitdelar innehåller komponenter som kräver regelbundet byte för att trådmatarverket ska hållas i drift och lämpa sig för olika typer av svetsarbeten. Mer information om lämpliga slitdelar finns i Kemppi Kit Selector på F Fe V HD Sats Material Dimension Spår Matarhjul Exempel på trådmatningsmekanism 1 Innehåll i satsen* 2 Nedre matarhjul (metall) 4 Spårtyp U U-spår 2 Övre matarhjul (metall) V Slätt V-spår 1 Mellanledarrör (plast) VK Räfflat V-spår 1 Utloppsrör (metall) T Trapetsformat spår 1 Inloppsrör (metall) * Detta är ett exempel på en typisk slitdelssats. Antalet matarhjul beror på typen av trådmatarverk. 2 Tillsatsmaterial Fe Stål MC Metallpulverfylld rörtråd Al Aluminium Cu Koppar 5 Matarhjul - Standard, matarhjul i plast HD Heavy duty, matarhjul i metall FC Fluxfylld rörtråd Ss Rostfritt stål 3 Tråddimension (mm) 1 ø 1,0 1 ø 1,2 1 ø 1,4 1 ø 1,6 1 ø 2,0 1 ø 2,4 Mer information om lämpliga slitdelar finns i Kemppi Kit Selector på kitselect.kemppi.com. Tillbehörssatser för trådmatarmekanismen 91

92 Tillbehörssatser för trådmatarmekanismen FastMig MF 29 F Al 1,0 U - F Al 1,0 U HD F Al 1,2 U - F Al 1,2 U HD F Al 1,6 U - F Al 1,6 U HD F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,4 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4 V - F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 V - F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - FastMig MF 33 ArcFeed 200/300/300P/300RC F Al 1,0/1,2 U - F Al 1,2 T - F Al 1,2/1,6 U - F Al 1,4 T - F Al 1,6 T - F Al 2,0 T - F Al 2,4 T - F Fe 0,6/0,8 V - F Fe 0,8 V - F Fe 1,0 V - F Fe 1,0/1,2 V - F Fe 1,2 V - F Fe 1,4-1,6/2,0 V - F Fe 1,6 V - F Fe 2,4 V - F Fe 3,2 V - F MC/FC 1,0/1,2 VK - F MC/FC 1,2 VK - F MC/FC 1,4-1,6/2,0 VK - F MC/FC 1,6 VK - F MC/FC 2,4 VK - F MC/FC 3,2 VK - F Ss 0,8 V - F Ss 1,0 V - F Ss 1,0/1,2 V - F Ss 1,2 V - F Ss 1,4-1,6/2,0 V - F Ss 1,6 V - F Ss 2,4 V - FastMig MSF 53, 55, 57 F Al 1,0 U - F Al 1,0 U HD F Al 1,2 U - F Al 1,2 U HD F Al 1,6 U - F Al 1,6 U HD F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD U = U-spår V = Slätt V-spår VK = Räfflat V-spår T = Trapetsformat spår - = Standard (innehåller matarhjul i plast) HD = Heavy Duty kit (innehåller matarhjul i metall) MC/FC = metallpulver-/fluxfyllda rörelektroder Mer information finns i Val av tillbehörssats på kitselect.kemppi.com. 92 Tillbehörssatser för trådmatarmekanismen

93 F Fe 0,8-0,9 V HD Paket Material Storlek Spår Matarhjul F Fe 1,2 V HD F Fe 1,4 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4 V - F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 V - F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - FastMig MXF 63, 65, 67 WFX 200, WFX 300 F Al 1,0 U - F Al 1,0 U HD F Al 1,2 U - F Al 1,2 U HD F Al 1,4 U - F Al 1,6 U - F Al 1,6 U HD F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,4 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4 V - F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 V - F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - Tillbehörssatser för trådmatarmekanismen 93

94 Tillbehörssatser för trådmatarmekanismen FastMig WFX 300 P F Al 1,0 U - F Al 1,2 U - F Al 1,4 U - F Al 1,6 U - F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,4 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - FitWeld Evo 300 F Fe 0,8/0,9 V - F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe, Cu 0,8/0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F MC/FC 0,8/0,9 V - F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F Ss 0,8/0,9 V - F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD Kempact MIG 2530 F Al 1,0 U - F Al 1,0 U HD F Al 1,2 U - F Al 1,2 U HD F Al 1,6 U - F Al 1,6 U HD F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,4 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - U = U-spår V = Slätt V-spår VK = Räfflat V-spår T = Trapetsformat spår - = Standard (innehåller matarhjul i plast) HD = Heavy Duty kit (innehåller matarhjul i metall) MC/FC = metallpulver-/fluxfyllda rörelektroder Mer information finns i Val av tillbehörssats på kitselect.kemppi.com. 94 Tillbehörssatser för trådmatarmekanismen

95 F Fe 0,8-0,9 V HD Paket Material Storlek Spår Matarhjul F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4 V - F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 V - F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - Kempact Pulse 3000 F Al 1,0 U - F Al 1,0 U HD F Al 1,2 U - F Al 1,2 U HD F Al 1,6 U - F Al 1,6 U HD F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,4 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4 V - F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 V - F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - Kempact Pulse 3000 MVU F Al 1,0 U - F Al 1,0 U HD F Al 1,2 U - F Al 1,2 U HD F Al 1,6 U - F Al 1,6 U HD Tillbehörssatser för trådmatarmekanismen 95

96 Tillbehörssatser för trådmatarmekanismen F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,4 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4 V - F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 V - F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - Kempact RA 181A, 251 R, 251 A F Al 1,0 U - F Al 1,2 U - F Cu 0,6 V - F Cu 0,8-0,9 V - F Cu 1,0 V - F Cu 1,2 V - F Fe 0,6 V - F Fe 0,8-0,9 V - F Fe 1,0 V - F Fe 1,2 V - F MC/FC 1,0 VK - F MC/FC 1,2 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 1,0 V - F Ss 1,2 V - Kempact RA 253R, 253A, 253RMW, 253AMV, 323R, 323A, 323RMV, 323AMV F Al 1,0 U - F Al 1,2 U - F Fe 0,8-0,9 V - F Fe 1,0 V - F Fe 1,2 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F MC/FC 0,8-0,9 V - F MC/FC 1,0 V - F MC/FC 1,2 V - F MC/FC 1,0 VK - F MC/FC 1,2 VK - F Ss 0,6 V - F Ss 0,8-0,9 V - F Ss 1,0 V - F Ss 1,2 V - X8 Wire Feeder F Al 1,0 U - F Al 1,2 U - F Al 1,4 U - F Al 1,6 U - F Fe 0,8-0,9 V - F Fe 0,8-0,9 V HD F Fe 0,8-0,9 V HD F Fe 1,0 V - F Fe 1,0 V HD F Fe 1,0 V HD U = U-spår V = Slätt V-spår VK = Räfflat V-spår T = Trapetsformat spår - = Standard (innehåller matarhjul i plast) HD = Heavy Duty kit (innehåller matarhjul i metall) MC/FC = metallpulver-/fluxfyllda rörelektroder Mer information finns i Val av tillbehörssats på kitselect.kemppi.com. 96 Tillbehörssatser för trådmatarmekanismen

97 F Fe 0,8-0,9 V HD Paket Material Storlek Spår Matarhjul F Fe 1,2 V - F Fe 1,2 V HD F Fe 1,2 V HD F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,6 V HD F Fe 2,0 V - F Fe 2,4 V - F Fe, Cu 0,6 V - F Fe, Cu 0,8-0,9 V - F Fe, Cu 1,0 V - F Fe, Cu 1,2 V - F Fe, Cu 1,4 V - F Fe, Cu 1,6 V - F Fe, Cu 2,0 V - F Fe, Cu 2,4 V - F MC/FC 0,8-0,9 V - F MC/FC 0,8-0,9 V HD F MC/FC 1,0 V - F MC/FC 1,0 V HD F MC/FC 1,0 VK - F MC/FC 1,0 VK HD F MC/FC 1,2 V - F MC/FC 1,2 V HD F MC/FC 1,2 VK - F MC/FC 1,2 VK HD F MC/FC 1,4-1,6 VK - F MC/FC 1,4-1,6 VK HD F MC/FC 1,6 V - F MC/FC 1,6 V HD F MC/FC 2,0 V - F MC/FC 2,4 V - F MC/FC 2,0 VK - F MC/FC 2,0 VK HD F MC/FC 2,4 VK - F Ss 0,6 V - F Ss 0,8-0,9 V F Ss 0,8-0,9 V HD F Ss 1,0 V - F Ss 1,0 V HD F Ss 1,2 V - F Ss 1,2 V HD F Ss 1,4 V - F Ss 1,6 V - F Ss 1,6 V HD F Ss 2,0 V - F Ss 2,4 V - X8 SuperSnake GT02XX/M F Fe 1,0 V - F Fe 1,2 V - F Fe 1,6 V - F Fe 1,6 V HD F Fe 1,2 V HD F Fe 1,6 V HD F Ss 1,0 V - F Ss 1,2 V - F Ss 1,4 V - F Ss 1,6 V - F Ss 1,0 V HD F Ss 1,2 V HD F Ss 1,6 V HD F MC/FC 1,2 VK - F MC/FC 1,4-1,6 VK - F MC/FC 1,2 VK HD F MC/FC 1,4-1,6 VK HD F Al 1,2 U - F Al 1,4 U - F Al 1,6 U - SuperSnake för FastMig X/M W Al 1,2 U - W Al 1,6 U - W Fe 0,8-0,9 V - W Fe 1,0 V - W Fe 1,2 V - W Fe 1,6 V - W MC/FC 1,2 VK - W MC/FC 1,6 VK - Tillbehörssatser för trådmatarmekanismen 97

98 TIG- brännare Skickliga svetsare förtjänar de bästa verktygen TIG-brännarna från Kemppi ligger helt enkelt bättre i handen. Kemppi TIG-brännare passar en mängd olika slags utrustningar och finns i längder från 4 m till 16 m. Eftersom den är tillverkad av de bästa materialen kan du lita på att din Kemppi TIGbrännare alltid ställer upp, så att du kan koncentrera dig på att göra snygga TIG-svetsar. TTM-sortimentet är utrustat med manuella gasventiler för att reglera skyddsgasflödet. På så vis kan man garantera att grundläggande TIG-svetsningsuppgifter kan slutföras utan problem. Används med MMA-strömkällor för skraptändning och TouchArc TIG-tändning. TTK-sortimentet passar ett brett urval industriella TIGsvetsmaskiner. Standardgänganslutningar för enkel inkoppling av ström, gas och vatten (beroende på modell) och varje modell har en strömbrytare, kabel och amphenolkontakt som standard. TTC-sortimentet är designat för användning med specifika Kemppi TIG-maskiner och finns i både luft- och vattenkylda modeller. TTC-brännarna stöder fjärreglagen RTC10 och RTC20 som ersätter standardströmbrytaren och erbjuder enkel och exakt reglering av strömmen på avstånd. Tekniska specifikationer och beställningsdata TTM 15V 4M TTM 15V BC 4M TTC 220 GV 4M Uteffekt, DC TIG 140 A (35%) 150 A (35%) 220 A (40 %) Maskinanslutning DIX 9 mm (liten) DIX 13 mm (stor) DIX 13 mm (stor) Beställningskod TIG-brännare

99 Tekniska specifikationer och beställningsdata TTK TTK 130 TTK 130F TTK 160 TTK 160S TTK 220 TTK 220S TTK 300W TTK 350W TTK 250WS Uteffekt DC 40 % ED 130 A 130 A 160 A 160 A 220 A 220 A DC 100 % ED A 250 A 200 A AC 40 % ED 100 A 100 A 120 A 110 A 160 A 120 A 250 A 300 A 250 A AC 100 % ED A 200 A 140 A Elektroder ø mm 1,0 2,4 1,0 2,4 1,0 2,4 1,0 2,4 1,0 3,2 1,0 3,2 1,0 2,4 1,0 4,0 1,0 4,0 Anslutning Gas/ström R¼ R¼ R¼ R¼ R¼ R¼ Längd/ Beställningskod Vatten/ström R3/8 R3/8 R3/8 Gas R¼ R¼ R¼ 4 m m m TTC TTC 130 TTC 130F TTC 160 TTC 160S TTC 220 TTC 220S TTC 200W TTC 250W TTC 250WS Uteffekt DC 40 % ED 130 A 130 A 160 A 160 A 220 A 220 A % ED A 250 A 200 A Elektroder ø mm 1,0 2,4 1,0 2,4 1,0 2,4 1,0 2,4 1,0 3,2 1,0 2,4 1,0 2,4 1,0 4,0 1,0 4,0 Anslutning Gas/ström R¼ R¼ R¼ R¼ R¼ R¼ R¼ R¼ R¼ Längd/ Beställningskod Vatten Snabbkoppling Snabbkoppling Snabbkoppling 4 m m m Fjärreglagen RTC 10 ( ) och RTC 20 ( ) finns som tillval TTC/TTK TTC 130 TTK 130 TTC 130F TTK 130F TTC 160 TTK 160 TTC 160S TTK 160S TTC 220 TTK 220 TTC 220S TTK 220S TTC 200 W TTK 300 W TTC 250 W TTK 350 W TTC 250 WS TTK 250 WS (Flex) Leveransutrustning Tillbehör Lilla systemets slitdelar TIG-svetsbrännare 99

100 Slitdelar och tillbehör Stort brännarhuvud: TTK 160, 220, 220S, 350W, TTC 160, 220, 250W 1. Gaskåpa mm Nr. Beställningsnummer a b c d ,0 11,5 6,5 47, ,0 12,5 8,0 47, * 18,0 14,5 9,5 47, ,0 16,0 11,0 47, ,0 18,0 12,5 47, ,0 21,0 16,0 47, ,0 24,0 19,0 47,5 2. Gaskåpa/lins mm Nr. Beställningsnummer a b c d ,0 12,5 7,5 42, ,0 14,0 9,0 42, ,0 15,5 11,0 42, ,0 16,5 12,0 42, ,0 22,0 17,0 42,0 Elektrodmunstycke 1. d 2. c c b a b Höjd/Standardgaskåpa 190 mm 129 mm 96,5 mm 1. standard 2. gaslins ø 1, ø 1, ø 2, * ø 2, ø 3, ø 3, ø 4, ø 4, Isolerring 1. SP * SP Pistolkropp Se tabell sidan 99. d a Höjd/Linsutrustning 190 mm 129 mm 96,5 mm Spännhylsa ø 1, ø 2, * ø 3, ø 4, Spännhuv med O-ring kort medium långt * O-ring SP * Leveransutrustad för ø 2,4 mm elektrod. Gaslinsutrustning levereras som tillbehör. Ovannämnda dimensioner är riktvärden Elektrod grå ø 1, ø 2, * ø 3, ø 4, vit ø 1, ø 2, ø 3, ø 4, grön ø 4, mm 100 Slitdelar och tillbehör

101 Litet brännarhuvud: TTK 130, 130F, 160S, 250WS, 300W, TTC130, 130F, 160S, 200W, 250WS 1. Gaskåpa mm Nr. Beställningsnummer a b c d ,5 10,0 6, * 14,5 11,0 8, ,5 14,5 10, ,5 14,5 11,0 30 Specialgaskåpa mm ,0 10,5 6, ,0 11,5 8, ,0 13,5 9, Gaskåpa/gaslins mm Nr. Beställningsnummer a b c d ,5 10,5 7,0 25, ,5 12,0 8,0 25, ,5 13,5 9,5 25, ,5 15,0 11,0 25,5 Elektrodmunstycke 1. d 2. c c b a Höjd / Standardgaskåpa 187 mm 90 mm 59 mm 1. standard 2. lins ø 1, ø 1, ø 1, ø 1, ø 2, * ø 2, Isolerring SP * d b a Höjd / Gaslinsutrustning 191 mm Pistolkropp Se tabell sidan mm 63 mm Spännhylsa kort ø 1, ø 1, ø 1, ø 1, ø 2, * ø 2, Spännhuv med O-ring kort medium * långt O-ring SP * Leveransutrustad för ø 2,4 mm elektrod. Gaslinsutrustning levereras som tillbehör. Ovannämnda dimensioner är riktvärden Elektrod grå ø 1, ø 1, ø 2, * vit ø 1, ø 1, ø 2, mm Slitdelar och tillbehör 101

102 102 Software Valideringsutrustning products

103 Valideringsutrustning ArcValidator 104 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Validering av svetsutrustning erfordras för att säkerställa att den standardiserade nivån på noggrannhet upprätthålls. ArcValidator är en systematisk och exakt valideringslösning som kopplar samman verkstadsprocessen och kontorsprocessen och uppfyller kraven i valideringsstandarden EN Valideringsutrustning 103

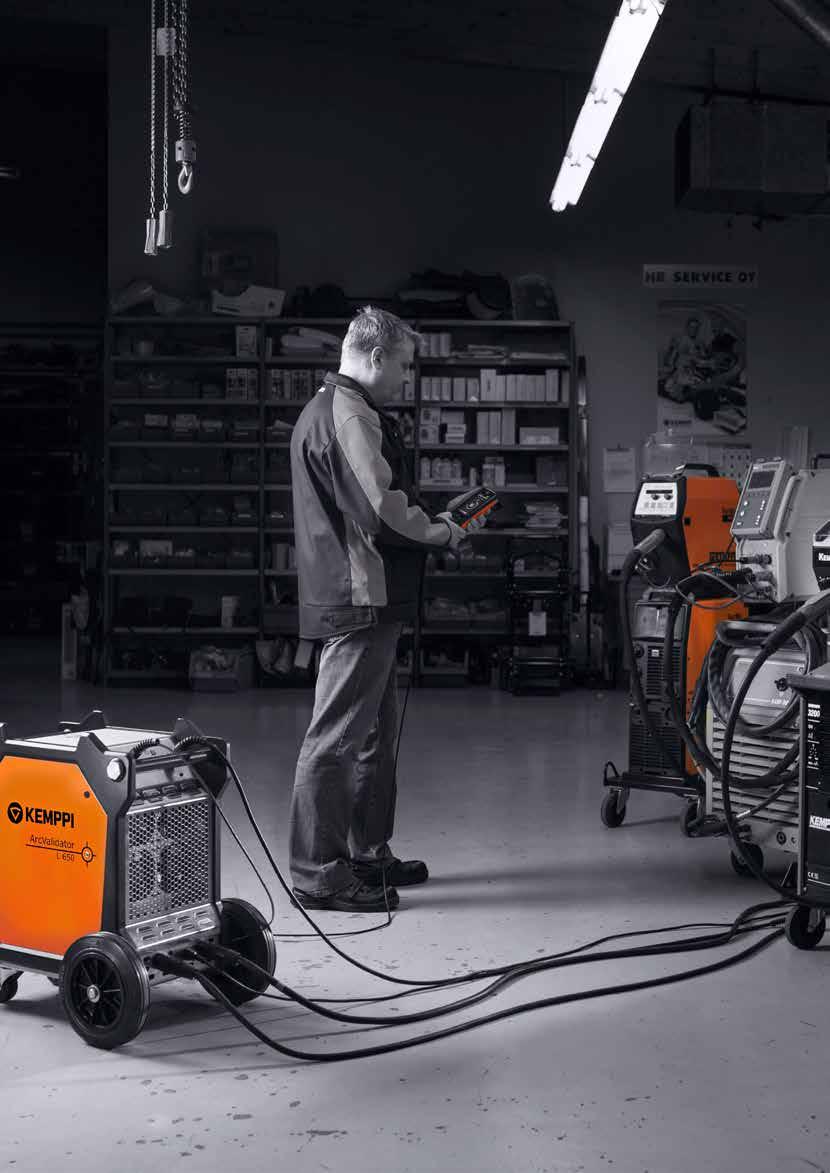

104 ArcValidator Upp till 80% snabbare än manuell valideringsprocess 80% FASTER Snabb och noggrann för de flesta fabrikat och modeller av svetsmaskiner * Helt automatiserad för den mest avancerade Kemppiutrustningen Vägledd steg-för-steg-process PC-programvara och certifikatskapande ingår Inbyggd mätning av trådmatningshastighet Uppfyller kraven i standarden EN * Mätnoggrannhet upp till 550 A TIG MMA MIG KOMPATIBEL MED SVETSPROCESSER Den kompletta lösningen för validering av svetsutrustning Kemppis ArcValidator är en automatiserad och universell lösning för validering av noggrannheten i bågsvetsutrustningar. Valideringsprocessen blir upp till 80% snabbare med ArcValidator. Systematisk och noggrann validering av svetsutrustning ArcValidator innebär en strömlinjeformad lösning som stödjer lokal kvalitetssäkring genom åtgärder för validering av ström och spänning. ArcValidator stödjer svetsprocesserna som MMA, MIG/MAG och TIG och är universellt kompatibel med nästan alla standardsvetsutrustningar med mätare för absoluta enheter. Effektivt, lösningsorienterat tillvägagångssätt Tack vare tydliga instruktioner på skärmen får du vägledning genom hela ArcValidation-processen Alla valideringsdata sparas på ArcValidators DataSticka och används för att skapa den slutliga valideringsrapporten och det officiella certifikatet, som görs med hjälp av ArcValidatorns PC-programvara. Varje validering får ett unikt referensnummer som medför en värdefull systemtillgång när man arbetar på storskaliga arbetsplatser med svetsmaskinparker eller gör flera kortare kundtjänstbesök under samma dag. Noggrant och jämförbart sätt att kontrollera kvaliteten ArcValidator uppfyller de allra senaste standardkraven, som att mäta nödvändiga komponenter och säkerställa att svetsutrustningen uppfyller erforderliga krav på den noggranna inställning av värden som anges i WPS-kvalitetprocessen. 104 ArcValidator

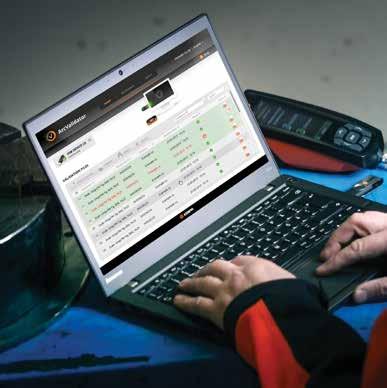

105 ArcValidators RC dokumenterar alla enskilda valideringsprocessdata för senare överföring till PC-programvaran. Varför är det nödvändigt med validering av bågutrustning? Validering av svetsutrustning erfordras för att säkerställa att den standardiserade nivån på noggrannhet och kvalitet upprätthålls. Detta utförs t.ex. för MIG/ MAG-svetsutrustning genom att mäta upp noggrannheten på svetsströmmen, svetsspänningen och trådmatningshastigheten. Dessutom måste man validera att det går att upprepa inställningen av dessa parametrar. ArcValidator grundar sig på kraven i den europeiska standarden EN för validering av bågsvetsutrustning. ArcValidator s överensstämmelse med valideringsstandarden säkerställs genom en årlig kalibrering och det kan er lokala Kemppi-serviceverkstad ordna. Tydliga och solida rapportverktyg säkerställer att valideringsdata sparas och presenteras tydligt och noggrant samt att certifikatskapandet är högt automatiserat. Kemppis ArcValidation-programvara för PC är enkel att använda. Den visar tydliga och exakta layouter. Dessutom finns det en sektion med Hjälp och vägledning för nybörjare. Automatisk svetsvalidering Ett automatiskt valideringsläge finns för ett antal av Kemppis avancerade FastMig- och KempArc-utrustningar. ArcValidator styr automatiskt den validerade utrustningen en strömkälla eller ett trådmatarverk via fjärreglageanslutningen under valideringsprocessen. Du kan använda standardvalidering (normal noggrannhet) eller precisionsvalidering (högre grad av noggrannhet) enligt den europeiska standarden EN ArcValidators testbox är enkel att flytta runt och är en universell lösning för validering av en maskinpark med många olika fabrikat. ArcValidator är även utrustad med en inbyggd möjlighet att mäta trådmatningshastigheten. Den europeiska standarden EN 1090 måste följas för att få den erforderliga CEmärkningen för tillverkning och byggande av stålkonstruktioner. Kraven för noggrannhet i bågsvetsutrustning definieras i EN Med hjälp av ArcValidators PC-programvara kan man hantera såväl för- och eftervalideringsprocessen som att säkerställa att det går lätt att skapa certifikat och hålla noggrann ordning på kunddokument. ArcValidator 105

106 106 Mjukvaruprocesser

107 Mjukvaruprocesser Wise-processer 108 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Kemppis programvara får svetsutrustningen att prestera optimalt i alla svetslägen. Specialprocesser och funktioner i Wise ger utmärkt svetsprocessteknik och ger bättre svetsprestanda. Mjukvaruprocesser 107

108 Wise-processer Optimal svetsning, produktivitet och kvalitet I avsikt att finna de bästa lösningarna till problematiska svetsfall har Wise -programmen utvecklats och testats tillsammans med branschpartners och visat sin förmåga i verklig produktionsmiljö.wise-produkter är programvaror för svetsning vilka möjliggör hög svetsprestanda som annars vore omöjlig att uppnå vid vanliga MIG/MAG-svetsprocesser. Använd Wise-produkter för förbättrad rotsträngsstängning, konstant strömstyrning, automatiserad ljusbåglängd och noggrann svetsning i tunnplåt. Beställningskod FastMig M FastMig Pulse FastMig X X8 MIG Welder WiseRoot WiseRoot WiseThin WiseThin WisePenetration WisePenetration+ X WiseFusion WiseSteel X Levererar högkvalitativa rotsträngar Tillåter stor tolerans i rotspalterna Inget behov av rotring eller keramik Tre gånger snabbare än TIG-svetsning Enkelt att lära sig och att använda Sparar kostnader för efterarbete Kan reducera fogvolymen i tjocka material, vilket minskar volymen och kostnaden för tillsatsmaterial WiseRoot WiseRoot är en högeffektiv och unik skräddarsydd kortbågsprocess för manuell och automatiserad rotsträngssvetsning i stål och rostfritt stål. WiseRoot-processen, som är konstruerad för effektiv svetsning av rotsträngar och spalter orsakade av dålig fogpassning, är tre gånger snabbare vid rotsträngssvetsning än TIG-svetsning. Metoden är lätt att lära sig och använda och sparar tid och kostnader för efterarbete. Svetsingenjörer har traditionellt varit motvilliga till att använda den normala MIG/MAG-processen för kvalitativ rotsträngssvetsning på grund av kända kvalitetsproblem. Kemppi WiseRoot är emellertid allt annat än traditionell och är nu en beprövad lösning för rotsträngssvetsning. Bästa rotsträngssvetsningen på marknaden Levererar högkvalitativa rotsträngar Tillåter stor tolerans i rotspalterna Inget behov av rotring eller keramik Tre gånger snabbare än TIG-svetsning Mycket enkel att lära sig och att använda Sparar kostnader för efterarbete Kan reducera fogvolymen i tjocka material, vilket minskar volymen och kostnaden för tillsatsmaterial Utmärkta CO₂ svets egenskaper WiseRoot+ WiseRoot+ är en högeffektiv och unik skräddarsydd kortbågsprocess för manuell och automatiserad rotsträngssvetsning i stål och rostfritt stål. Processen WiseRoot+ baseras på exakt spänningsmätning och strömstyrning. En specifik spänningsavkänningskabel säkerställer aktuell information från ljusbågen. Endast två parameterregleringar erfordras, trådmatningshastighet och fininställning. Utmärkta svetsegenskaper även med långa kablar (upp till 30 m). Högeffektiv process» 10 % snabbare än normal MAG-svetsning. 108 Wise-processer

109 WiseThin WiseThin är en skräddarsydd kortbågsprocess för manuell och automatiserad tunnplåtssvetsning och lödning. Typiska tillämpningar omfattar fordonstillverkning och tunnplåtsdetaljer i stål och rostfritt stål. Minskar svetssprut hos alla material inklusive zinkbelagda plåtar Ger % lägre värmetillförsel än normal MIG/MAG-svetsning, vilket minskar risken för deformationer efter svetsning Utmärkt kontroll av smältbadet vid varierande foggeometri och fogpassning Minskat efterarbete Ökad svetshastighet i många tillämpningar WiseThin+ WiseThin+ är en skräddarsydd kortbågsprocess för manuell och automatiserad tunnplåtssvetsning. Processen WiseThin+ baseras på exakt spänningsmätning och strömstyrning. Svetsa med ren CO₂ är som att svetsa med blandgas. Utvidgar parameterspannet och minskar därvid behovet av att använda mindre tråddiametrar. Mjuka tilltalande ljusbågsegenskaper och utmärkta egenskaper för svetsning av plåttjocklekar 0,8 3,0 mm. Minskar värmetillförseln och därmed även deformationen. Utmärkt bågtändning för häftning och intermittenta svetsar. Utmärkta CO₂ svets egenskaper Sparar svetskostnader Horisontalsvetsning och lägessvetsning Minskar mängden och storleken på sprutet Enkel att använda. Producerar högkvalitativa svetsar Minskat efterarbete Högre svetshastighet jämfört med traditionell kortbågssvetsning Stabil ljusbåge för lägessvetsning av tjockare plåtar WisePenetration WisePenetration ger en konstant ström till smältbadet oavsett ändringar i svetspistolens riktning eller avståndet mellan svetspistolmunstycket och arbetsstycket. Med WisePenetration, lämplig för både manuell och automatiserad synergisk MIG/MAG-svetsning, går det att lösa en del urgamla problem. WisePenetration+ WisePenetration+ är en svetsfunktion avsedd för synergisk och pulsad MIG/MAG-svetsning. Funktionen säkerställer inträngning oavsett variationer i avståndet mellan kontaktmunstycket och arbetsstycket och håller svetseffekten stabil. WiseFusion WiseFusion skapar och upprätthåller en optimal kortslutningssekvens vid pulsmig-svetning och svetsning i spraybåge. Genom att hålla båglängden optimalt kort vid manuell och automatiserad svetsning garanterar WiseFusion en jämn svetskvalitet i alla lägen, och när den väl ställts in eliminerar den behovet av regelbundna parameterinställningar. Minskar risken för bristfällig inträngning Minskar behovet av svetsparameterjusteringar Sparar tid och kostnader för efterarbete genom att svetsdeformationerna reduceras Enkel att använda och införa i produktionen Lämplig för användning med långa eller korta kabelsatser Kan minska svetstiden och kostnaderna för tillsatsmaterialet Exceptionellt stabil och intensiv ljusbåge Möjliggör svetsning i djupa, smala spalter Säkerställer inträngning även vid begränsad åtkomst och sikt Förbättrad svetskvalitet med mindre sprut och stänk Mindre efterarbete Kostnadsbesparingar av tillsatsmaterial Automatisk båglängdsreglering vid pulsmigsvetsning och vid svetsning i spraybåge Utmärkt kontroll av smältbadet i alla lägen Smal och energität båge Förbättrad svetskvalitet och utseende Ökad svetshastighet WiseSteel WiseSteel ger optimerade ljusbågsegenskaper och förenklar MIG/MAGsvetsningen av kolstål. Den intelligenta styrningen hanterar till exempel utmaningarna vid svetsning i blandbågsområdet. Detta uppnås genom en växling mellan kortbåge och spraybåge, vilket minskar mängden sprut med 30 %, ökar framföringshastigheten och skapar högkvalitativa svetsar som kännetecknas av ett regelbundet fiskfjällsmönster. WiseSteel anpassar ljusbågens stabilitet vid kortbågssvetsning, vilket förbättrar möjligheterna att svetsa i svåra positioner. Enkel och effektiv MIG/MAG-svetsning av kolstål Enklare kontroll av smältbadet i PF-position Exakt styrning av sträckenergin längs smältbadets sidor Högre framföringshastighet ökar produktiviteten Ljusbåge med hög energitäthet ger mindre deformationer Minskad droppstorleken gör det möjligt att även svetsa vertikalt och underupp Besparingar i kostnader för slipning och riktning Wise-processer 109

110 110 Svetsdatablad

111 Svetsdatablad Universal Standard WPS 112 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök För att uppfylla kraven enligt standarden EN erbjuder Kemppi paket med internationella svetsdatablad (WPS) för verkstäder och anläggningsprojekt. Våra svetsprocedurspecifikationer för MIG-/ MAG- och MMA-svetsning är kompatibla med svetsmaskiner av alla varumärken och uppfyller standarderna ISO och EN Svetsdatablad 111

112 Universal Standard WPS För alla svetsmaskinsfabrikat Kemppi hjälper dig med EN 1090 Marknadens innehållsrikaste system som täcker arbeten i verkstäder och på byggarbetsplatser för såväl MIG/MAG- som MMA-svetsning Alla tre paketen kan användas till alla svetsmaskinsfabrikat. I MIG/MAG-paketet erbjuds stöd för homogentråd samt flux- och metallpulverfyllda rörelektroder. Paketet innehåller 84 kvalificerade och testade WPS:er för MIG/ MAG-svetsning MIG/MAG-paketet för rörsvetsning innehåller 28 WPS:er för konstruktionsrör och rör. MMA-paketet innehåller 28 WPS:er och praktisk information om svetsning av balkförband. Alla paketen gäller även då krav på slagseghet tillämpas. Mer information om klassificering av tillsatsmaterial finns på www. kemppi.com/wps. Vi erbjuder på begäran kundanpassade WPS:er, som uppfyller specifika tillverkningsbehov Kemppis Universal WPS-paket Från och med 1 juli 2014 måste alla byggprodukter av stål och aluminium inom EU vara CE-märkta enligt Byggproduktförordningen (CPR). Detta kommer att medföra stora förändringar för verkstäder som tillverkar byggprodukter och uppför dem på byggarbetsplatser, eftersom varje enskild enhet måste certifieras enligt standarden EN En innehållsrik lösning för arbete i verkstäder och på byggarbetsplatser som gäller för alla fabrikat av svetsutrustning. Vi erbjuder Universal WPS-paket, (paket med svetsdatablad) för svetsning i verkstäder och på byggarbetsplatser. Paketen uppfyller kraven i standarden EN Dessa WPS:er gäller för såväl MIG/MAG- som MMA-svetsning. Kemppi är den första svetsmaskintillverkaren i världen som erbjuder Universal WPS-paketsatser som stödjer de konstant föränderliga miljöerna i verkstäder och på byggarbetsplatser, där det finns ett stort behov av tydliga och enkla instruktioner. Kemppis Universal WPS:er är kompatibla med alla svetsmaskinsfabrikat Kemppis WPS:er för MIG/MAG- och MMA-svetsning är kompatibla med alla svetsmaskinsfabrikat. Inga problem med en mångsidigt sammansatt svetsmaskinpark om du använder Kemppis WPS:er. Universal WPS:erna överensstämmer helt med EN ISO och kan användas för stålkonstruktioner i utförandeklasserna EXC1 och EXC2 enligt EN Det behövs bara ett WPS-paket per byggarbetsplats Ni behöver inte köpa en separat licens för varje svetsmaskin. Våra WPS:er gäller i verkstäder och på byggarbetsplatser som lyder under samma kontroll vad gäller teknik och kvalitet. 112 Universal Standard WPS

113 Universal WPS:er för MIG/MAG-svetsning i verkstäder I detta omfattande paket ingår 84 MIG/MAG WPS:er som är kompatibla med alla MIG/MAG-svetsmaskiner. De täcker några av de mest använda homogentrådarna samt metallpulver- och fluxfyllda rörelektroderna. Universal WPS:er för MIG/MAG-rörsvetsning Detta nya paket med 28 WPS:er har utvecklats speciellt för MIG/MAG-stumsvetsning av konstruktionsrör och rör. De täcker några av de mest använda homogentrådarna och fluxfyllda rörelektroderna. Paketet innehåller, som extra bonus, åtta WPS:er för svetsprocessen Kemppi WiseRoot+. Universal WPS:er för MMA-svetsning på byggarbetsplatser Kemppis Universal WPS-paket för MMA-svetsning baseras på kundens behov. Det innehåller alla nödvändiga svetsprocedurspecifikationer och är kompatibla med alla MMA-svetsmaskiner. Dokument över svetsprocedurkvalificering (WPQR) Du och din granskare kan se alla WPQR:er som hör till WPS:erna direkt efter det att du köpt WPS-paketet och registrerat ditt användarkonto på vår sajt WPS Service. Kundanpassade specifikationer och lösningar för utförandeklasserna EXC3 och EXC4 Kemppi är den första tillverkaren av svetsmaskiner i världen som erhållit certifiering enligt ISO Detta är ett slagkraftigt bevis på vår förmåga att på egen hand utveckla och erbjuda WPS:er, vilket gör att vår WPS-tjänst är snabb och smidig. Innehållet i Kemppis Universal WPS paket WPS-paketet innehåller en pärm och ett USB-minne. Pärmen innehåller slutanvändaravtalet (EULA), anvisning för bruk och registrering, paketets serienummer och de laminerade WPS-dokumenten (84 för MIG/MAG, 28 för MIG/ MAG-rörsvetsning och 28 för MMA) på engelska. USB-minnesstickan innehåller de officiella dokumenten i PDF-format. De verifierar validiteten i Kemppis standard WPS-dokument och åtkomst till WPS-administrationssajten och till olika språkversioner i WPS-dokumenten. På Kemppis sajt WPS Service kan du registrera, administrera och uppdatera. Tack vare Kemppis WPS-onlinetjänst kan du registrera och hantera dina WPS:er och WPQR:er (dokument över svetsprocedurskvalificering). Du får även åtkomst till de senaste språkversionerna och revideringarna av WPS-dokumenten. WPS:erna finns på många olika språk. Var kan jag köpa dem? Om du har ett aktivt Kemppi-konto, kan du köpa Universal WPS-paketen direkt från Kemppi Channel eller från en återförsäljare. of parent material nt material Group EN ISO S235/S275/S355 ReH 355N/mm2 S235/S275/S355 ReH 355N/mm2 reparation details <α<120 Welding parameters 1) 2) 3) PA/1G/1F PB/2F Joint design /1.2/1.4 EN A 1.1/1.2/1.4 B a3...a5 EN Welding positions PC/2G PE/4G Welding sequences > 150 (rota H-L045/6G up 45 J-L045/6G down 45 (kj/mm) Wire feed speed Heat input ,2 0,54 0,90 Travel speed Q v Type or current/ (mm/min) 22,0 26,0 U DC-/DC+ 1, (mm) d (A) 22,5 24,5 DC+ (V) DC+ 6,0 9,0 U 7,0 9,0 polarity (m/min) 0,55 1, Voltage Current I Size of filler Run Welding material process Filler material handling Tydliga och lättlästa svetsinstruktioner A B 1 See filler material manufactu instructions På baksidan av varje WPS-blad finns det detaljerade illustrationer av svetslägen och vinklar. USB-stickan som innehåller dokument och webblänkar levereras tillsammans med WPS-paketen Artikelnummer Pakettyp Artikelnummer Universal WPS-paket för MIG/MAG Universal WPS package for MMA Universal WPS-paket för MIG/MAG-rörsvetsning Mer information finns på vår hemsida WPS-service: Du kan även kontakta våra experter direkt på weldingservices@kemppi.com Universal Standard WPS 113

114 114 Accessories Tillbehör and ancillary products

115 Tillbehör ArcInfo 116 Fjärreglage 118 Övriga tillbehör 119 Transportvagnar med två hjul 122 Transportvagnar med fyra hjul 123 Vi reserverar oss för förändringar av innehållet i denna katalog. För den senaste uppdaterade informationen, vänligen besök Fjärreglage, elektrodhållare, transportenheter, skyddsmedar... Allt man kan tänka sig. Kemppis tillbehör kompletterar din utrustning och ger dig en enastående svetsupplevelse. Tillbehör 115

116 ArcInfo Analysverktyg för svetsdata Fördelar En webbaserad tjänst som är enkel att använda Illustrativ presentation av svetsdata Mycket värdefullt för skolor och verkstäder Förbättrar svetsutbildning och forskning Ger verkligt faktaunderlag för kostnadsberäkningar Underlättar procedurkvalificeringstester Det snabba sättet att analysera svetsdata Dokumentering av parametrar Svetsparametrarna är en viktig faktor för svetskvaliteten. Parametrar som svetsström, svetsspänning, trådmatningshastighet, svetshastighet och värmetillförsel under svetsningen påverkar både svetseffektivitet och kostnader. ArcInfo omvandlar rådata till ett format som är lätt att förstå. Användbarhet och visuell tydlighet är hörnpelarna i programmet. Online-tjänst Via ArcInfos online-tjänst presenteras mätningarna visuellt. Dokumentationen är noggrann och odiskutabel, men även visuellt tydlig och imponerande. Att behandla och lagra data har aldrig varit enklare. Använd data för att skapa dina egna WPS:er (svetsdatablad) Du kan ladda ner en mall för en pwps (preliminärt svetsdatablad) från ArcInfo och använda den ArcInfo-svetsdata som du samlat in för att skapa din egen WPS efter det att du genomfört en pwps-kvalificering. 116 ArcInfo

117 CHANNEL MENU X37 Hur fungerar ArcInfo? För att samla in data ansluts DataCatch-enheten till en svetsmaskin, dvs. FastMig Pulse, FastMig KMS, FastMig X eller FastMig M. Efter svetsningen ansluts den till en dator och datauppgifterna kan då fås direkt via internet. Eftersom ArcInfo är en webbaserad tjänst, behövs inga programuppdateringar eftersom den senaste versionen alltid är automatiskt tillgänglig. Ny inlärningsdimension ArcInfo stärker inlärningsprocessen. En lärare kan nu göra svetsutbildningen mer illustrativ och motiverande med mer djupgående kunskaper. ArcInfo vägleder även eleverna till att söka mer information på Internet. Med DataCatch-enheten kan du samla in data + + Ditt konto på ArcInfos moln-tjänst FastMig DataCatch Bärbar dator ArcInfos moln-tjänst Granska och värdera data på din dator Anslut och klicka för att enkelt samla in datauppgifter från din maskin och överföra dem in i ArcInfo-molnet. Låt DataCatch-enheten vara ansluten till den svetsmaskinen som du vill samla in svetsdata från. Anslut DataCatch:en till din dator och klicka för att överföra datauppgifterna in i ArcInfo-tjänsten. Börja analysera svetsdatauppgifterna Logisk tidslinje för presentationen av svetsarna 2. Illustrativ bild på svetsvärdena för varje svetsfog. 3. Mycket värdefull information om några av de vanligaste svetsdefekterna. Beställningsdata ArcInfo ArcInfo 117

118 Fjärreglage C100C R10 R20 R11T R30 Öka svetskvaliteten, arbetseffektiviteten, komforten och säkerheten med lämpliga, användarvänliga fjärreglage. Pistolfjärreglage, handhållna och pedalstyrda enheter minskar behovet av förflyttning mellan svetsplatsen och strömkällan, vilket ökar arbetets effektivitet och gör det bekvämare. Fjärreglage C100C C100C R10 R10 R20 R11T R30 R30 Längd (m) Beställningskod FastMig M (MXF) (MXF) FastMig X Minarc 220 MinarcTig MasterTig MLS MasterTig MLS ACDC MasterTig ACDC Master MLS KempGouge ARC 800 Master S RTC10 C100F R11F RMT10 X8 Gun Remote Control RTC20 Fjärreglage C100F R11F Längd (m) 5 5 Beställningskod MinarcTig MasterTig MLS MasterTig MLS ACDC MasterTig ACDC Pistol-/brännarkompatibla fjärreglage Beställningskod RMT 10 För PMT-pistoler RTC 10 För TTC-brännare RTC 20 För TTC-brännare X8 Gun Remote Control För X8 MIG-pistoler X Fjärreglage

119 Övriga tillbehör Återledarklämmor Beställningskod Kemppi 200, 200A mm, kabelanslutning ø 6 mm Kemppi 300, 300A mm, kabelanslutning ø 6 mm kopparbelagda kontaktytor Kemppi 500, 500 A mm, kabelanslutning ø 8 mm kopparbelagda kontaktytor Kemppi G- 600, 600 A mm, kabelanslutning med insexskruv, stomme av mässing, tving Elektrodhållare 60/35 % ED, strömkapacitet Vikt (g) / kabelstorlek (mm²) Beställningskod KEMPPI /200, 300 A 321/ KEMPPI /250, 400 A 421/ URANIA 5 250/300, 500 A 500/ URANIA 6 300/400, 600 A 855/ MYKING A 285/ MYKING A 485/ MYKING A 535/ Alla elektrodhållare har stomme av mässing och kabelanslutning med insexskruv Kabelanslutningar Beställningskod Beställningskod Strömbelastbarhet A Kabel mm² Hane Hona Korskoppling (1 hane och två honor) 70/ Övriga tillbehör 119

120 Övriga tillbehör Artikelnummer MXF 63 MXF 65 MXF 67 WFX 300 P WFX 300/300 AMC ArcFeed X8 Welder KV 401 avlastningsarm MXF 63 hängram KFH 1000 upphängningsanordning KWF 300 skyddsmedar MF 65 hängkrok W KWF 200/300 skåpvärmare KV 200 sats för dubbla matarverk Gasvakt 200/ X8 Vridbord för enkelt matarverk X8 Vridbord för dubbla matarverk X8 Avlastningsarm X8 Upphängningsanordning X8 Kabelupphängning X8 Tillbehörslåda X X X X X X Euro-adapter för MinarcMig och MinarcMig Evo Euro-adapter, sats Trådledare, 0,6 0,8 mm för Euro-adapter Röd trådledare, 0,9 1,0 mm för Euro-adapter W SP SP Pistolhållare GH 10 Pistolhållare GH 20 Pistolhållare GH 30 Pistolhållare EURO-ADAPTER FÖR MINARCMIG OCH MINARCMIG EVO GH 10 PISTOLHÅLLARE GH 20 PISTOLHÅLLARE GH 30 PISTOLHÅLLARE GASVAKT 200/300 Pistolhållarna är i första hand avsedda att monteras på svetsmaskinerna, men de kan även monteras på transportvagnar och svetsbord. 120 Övriga produkter

121 KWF 200/300 SKÅPVÄRMARE KV 401 AVLASTNINGSARM KV 200 SATS FÖR DUBBLA MATARVERK MXF 63 HÄNGRAM MF 65 HÄNGKROK KFH 1000 KWF 300 UPPHÄNGNINGS- SKYDDSMEDAR ANORDNING X8 VRIDBORD FÖR DUBBLA MATARVERK X8 AVLASTNINGS- ARM X8 UPPHÄNGNINGSAN- ORDNING FÖR BOM X8 KABELUPP- HÄNGNING X8 TILLBEHÖRS- LÅDA Övriga produkter 121

122 Transportvagnar med två hjul MST 400* ST 7* T 10 T 110* 1 T 130 * Rekommenderas för mindre gastuber 1 Kompatibel utan kylenhet. Beställningskod Vikt, kg Master MLS 2500, 3500 MasterTig MLS 2000 MasterTig MLS 3000, 4000 MST MasterTig MLS 3000, 4000 MasterCool 10 MasterTig ACDC 3500W MasterTig MLS 2300, 3000, 3003 ACDC FastMig M + X ( T 10 i installationssats W002085) FastMig M + X (T 120 installationssats W003053) ST T T T FitWeld 300 Kempact Pulse 3000 MinarcMig and MinarcMig Evo Minarc Tig and MinarcTig Evo Minarc 220 MasterTig LT Transportvagnar med två e hjul

123 Transportvagnar med fyra hjul P 20 PM 500 T 22 X8 Flaskvagn X8 MIG Welder Hjulset PM 501 Beställningskod Vikt, kg Kempact Pulse KempactCool 10 P PM PM FastMig M + X FastMig M + X hjälpenhet PSL 55 T X8 Flaskvagn X X8 Hjulset (ingår i strömkällan) X MasterTig ACDC 3500W X8 MIG Welder Transportvagn för trådmatarverk P 501 Beställningskod Vikt kg FastMig MXF65, MXF67, WFX 300, WFX 300 AMC P ,5 Kontrollera monteringssatsens krav för trådmatarverk Transportvagnar med fyra hjul 123
