1 SVETSNING I RF & PE FÖRELÄSNING 4 1

2 SVETSMETODER Svetsning förekommer inom en mängd olika branscher. Svetsning kan utföras manuellt men i vissa fall så sker det lämpligen i en maskin. De metoder som främst används är; TIG MIG/MAG MMA 2

3 HÄLSA & SÄKERHET Vid Svetsning så uppstår Strålning, Ozon och Svetsrök. Strålningen är skadligt UV-ljus som ger skador på hornhinnan. Utsätts man upprepade gånger för detta så är skadan permanent. Därför används ögonskydd. UV-ljuset ger även upphov till Ozonbildning som är starkt oxiderande. Det kan ge skador på slemhinnor, framförallt i ögon och luftvägar. Svetsrök uppstår alltid mer eller mindre. Innehållet i röken beror på faktorer så som; Grundmaterial, tillsatsmaterial, strömstyrka och svetsmetod. Orenheter i grundmaterialet tex färg eller olja ger onödigt mycket rök. 3

4 TIG METODEN TIG metoden lämpar sig bäst för att svetsa i tunnare material. TIG-svetsning är en smältmetod som fått sitt namn från engelskan, Tungsten Inert Gas. Tungsten är ett grundmaterial med hög densitet och den hittades av en Svensk men vår benämning kommer från tyskans Volfram, dvs elektrodens material. Inert talar om att gasen är inaktiv och skyddar smältan och elektroden från luftens skadliga inverkan. Gas står för att gas används. 4

5 TIG-SVETSTRÅD TIG-svetsning kan utföras både med och utan tillsatsmaterial. Kisel och mangan som ingår i TIG-svetstråden bildar oxider som bl.a. håller svetsgodset rent. Det är viktigt att man använder samma tillsatsmaterial som det grundmaterial vi skall svetsa i. 5

6 SKYDDSGAS Skyddsgasens uppgift: Vid TIG-svetsning används alltid en inert skyddsgas. Skyddsgasens uppgift är att skydda elektroden, smältan och omkringliggande material från att oxideras. Den vanligaste skyddsgasen vid TIG-svetsning är ren argon (Ar) som kan användas till alla material. 6

7 SVETSGAS - ARGON/HYDROGEN Vid TIG-svetsning av dessa är det en stor fördel att tillsätta hydrogen (vätgas) för att öka svetshastigheten och inträngningen. 7

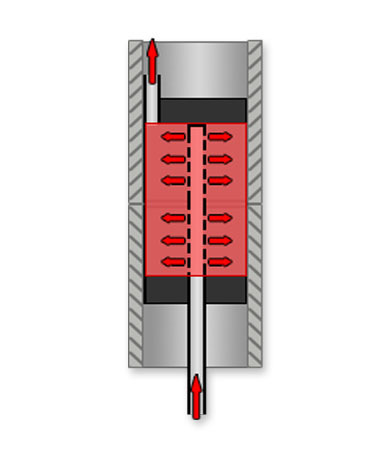

8 ROTSKYDDSGAS Vid TIG-svetsning av rostfria stål måste även svetsens baksida skyddas med hjälp av en rotskyddsgas. Det vanligaste är att man använder antingen ren argon eller en blandning av kvävgas och vätgas. 8

9 MED & UTAN ROTSKYDDSGAS 9

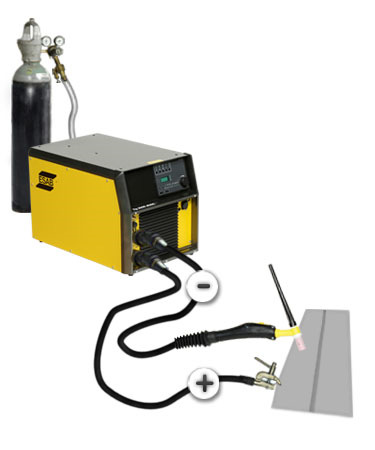

10 POLARITET Det som skapar svetsbågen är ström. Man kan använda både DC+ och DC- polaritet. Vanligast är dock att man använde DC- polaritet. Vid DC- polaritet så leds minuspolen från strömkällan via slangpaketet till elektroden. 10

11 MIG/MAG METODEN MIG/MAG metoden är en mångsidig svetsmetod som betyder; Metal Inert Gas respektive Metal Aktiv Gas. En aktiv gas som exempelvis koldioxid påverkar temperaturen i smältan och ger en varmare svets. Man kan svetsa med både homogen tråd och rörelektrod. migmag1.flv 11

12 MATARVERK Vid MIG/MAG-svetsning används elektrod. Matningen av denna måste vara jämn för att bibehålla en stabil svetsström. Detta uppnår man genom en motordriven matare. 12

13 ELEKTRODEN Elektroden kan vara homogenelektrod Eller rörelektrod Rörelektroden är fylld med metallpulver eller slaggbildande ämnen. 13

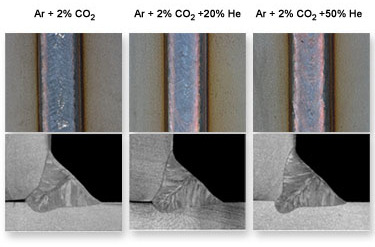

14 SKYDDSGAS Vid MIG/MAG-svetsning används antingen 100 % koldioxidgas eller en blandning mellan koldioxid och argon. Skyddsgasen har till uppgift att skydda mot luften skadliga inverkan. Gasblandningar kan också inverka på inträngning, svetshastighet, mekaniska egenskaper och mängden sprut. 14

15 FORTS Högre andel koldioxid ger mindre risk för porer, bättre inträngning, mindre mängd ozon. Nackdelar är mer loppor och ytoxider. 15

16 SVETSTYPER - KORTBÅGE Kortbåge är en vanlig form av MIG/MAG-svetsning. Processen genererar en mängd kortslutningar som påverkar ljusbågens stabilitet. Metoden används vid svetsning i tunna material och vid lägessvetsning eftersom smältan ät liten och stelnar snabbt. 16

17 SVETSTYPER - SPRAYBÅGE Spraybåge arbetar med högre svetsström och bågspänning än kortbåge. Det smälta materialet överförs till arbetsytan som små finfördelade droppar utan att kortsluta ljusbågen. Värmeöverföringen till arbetsstycket är hög och resulterar i en stor flytande smälta. 17

18 MMA METODEN MMA metoden är mindre känslig för väder och vid än exempelvis MIG/MAG- och TIG-metoderna. Därmed lämpar den sig för utomhus montagearbete och utrustningen är relativt enkel och lätthanterlig. 18

19 FORTS Metoden MMA lämpar sig då det rostfria röret är tunnväggigt. 19

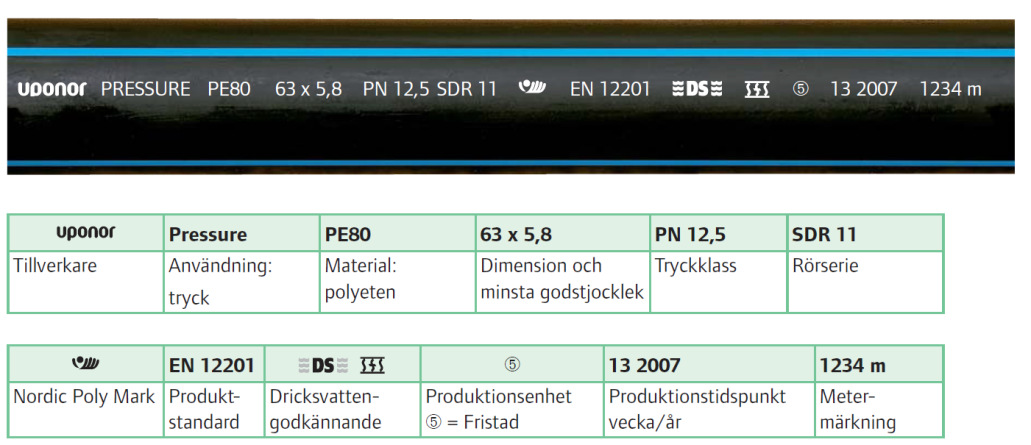

20 FOGNING AV PE Plastledningar av polyeten (PE) är vanliga inom nyanläggning idag på flera områden. De används för transport av vätskor & gas inom flera branscher. Metoderna för fogning är vanligen elektrosvetsning. 20

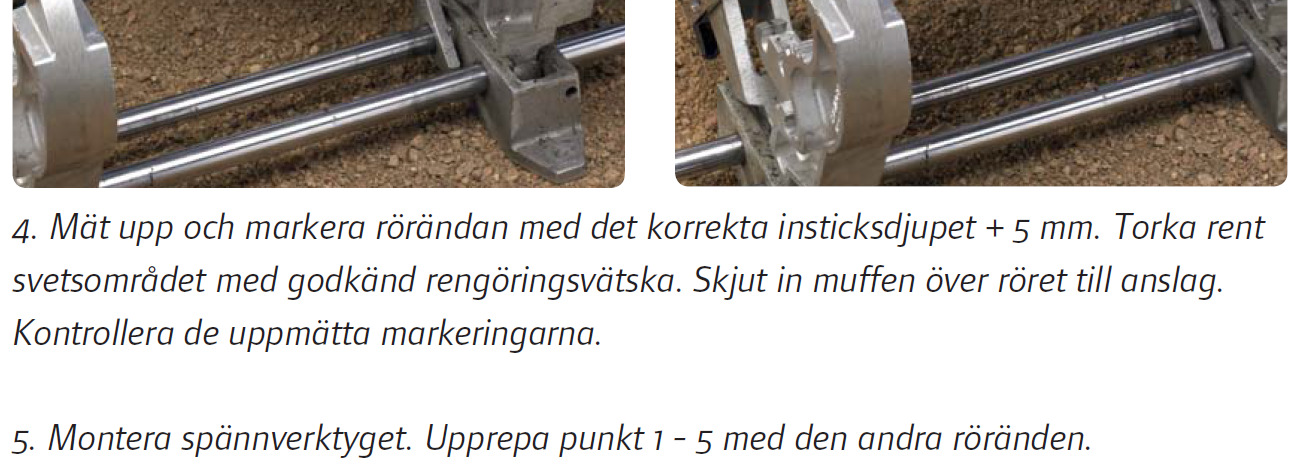

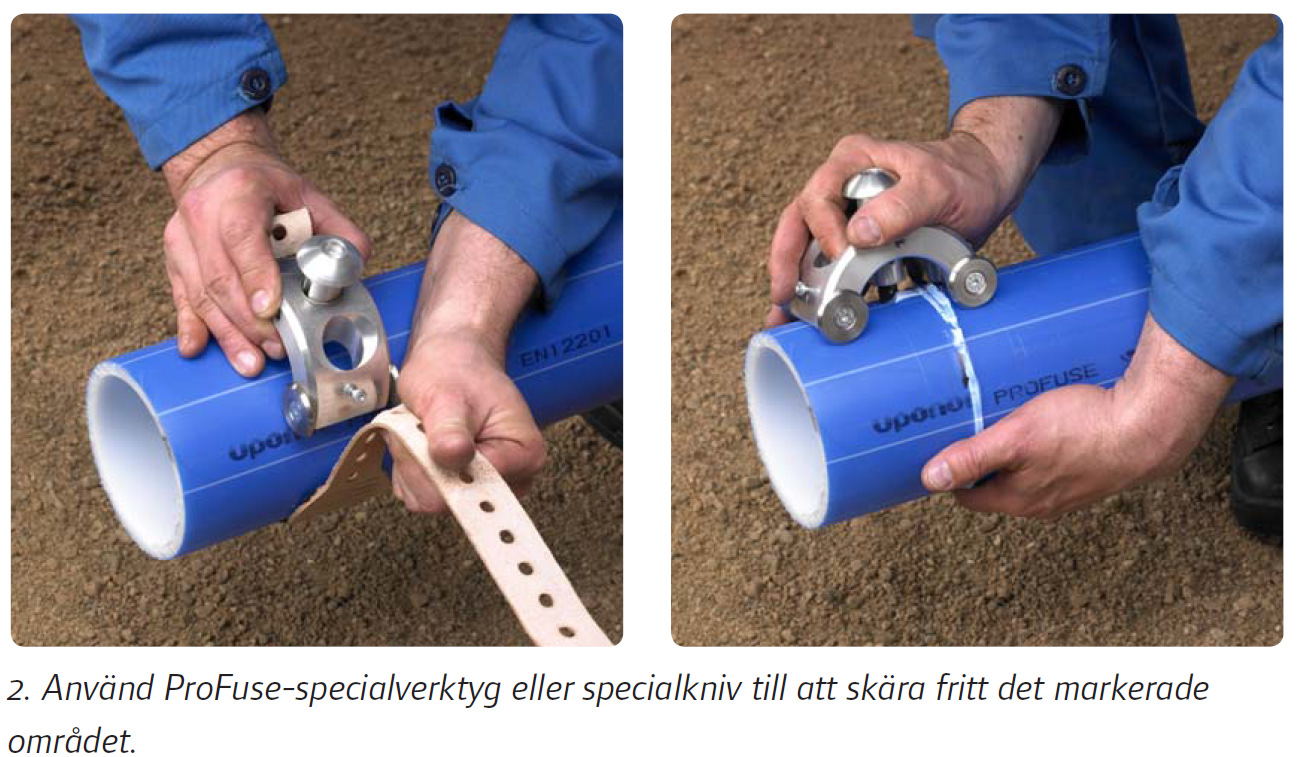

21 SVETSNING MED ELEKTROMUFF 21

22 22

23 23

24 24

25 25

26 26

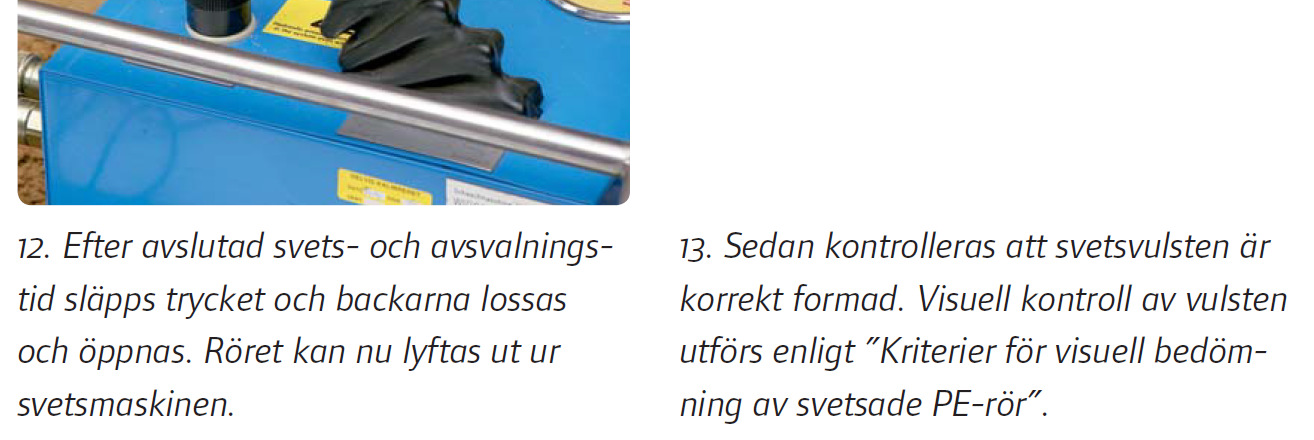

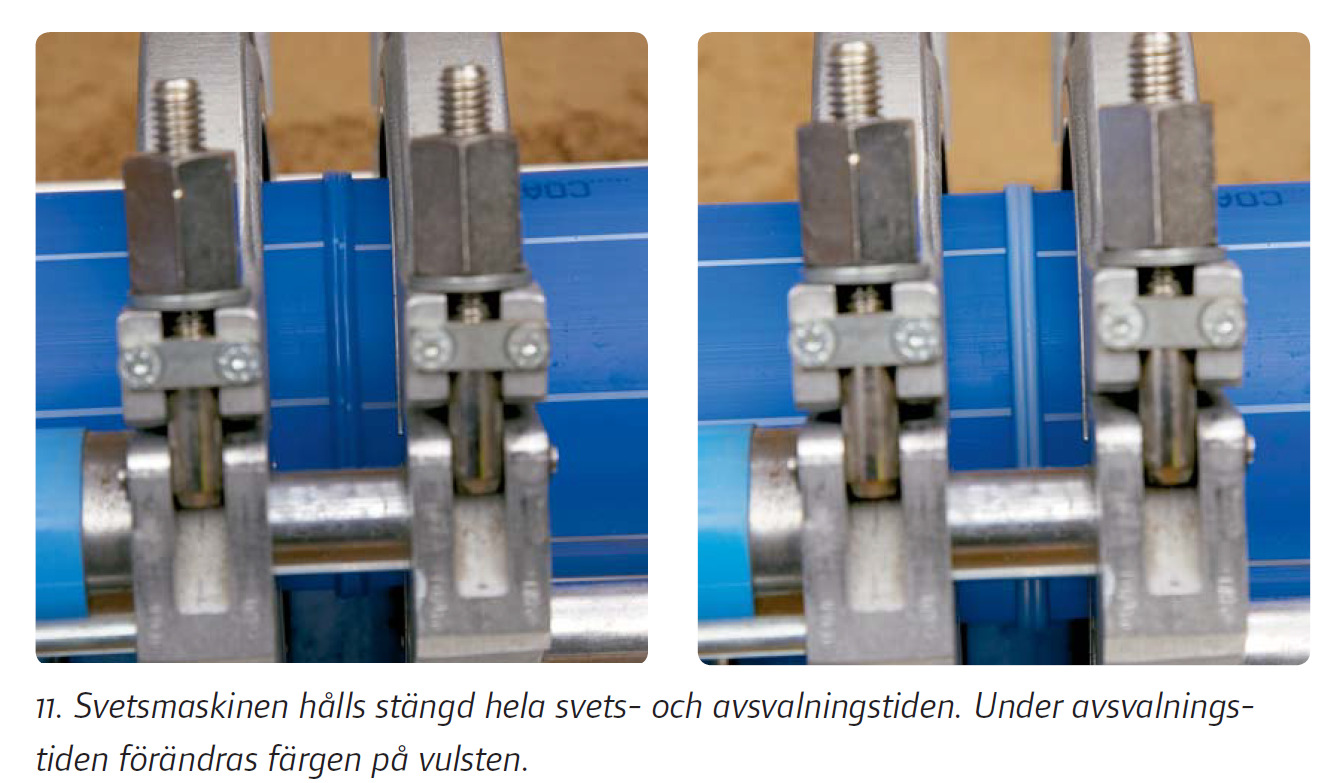

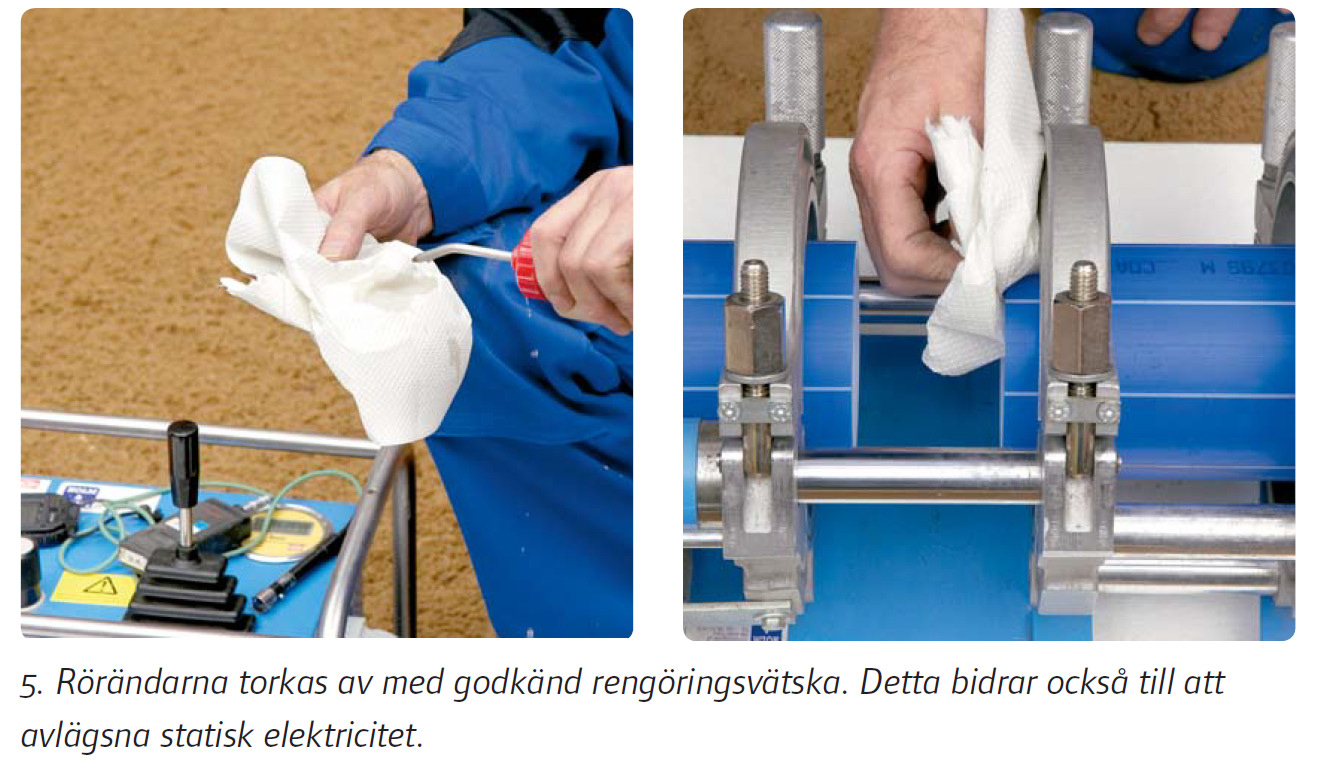

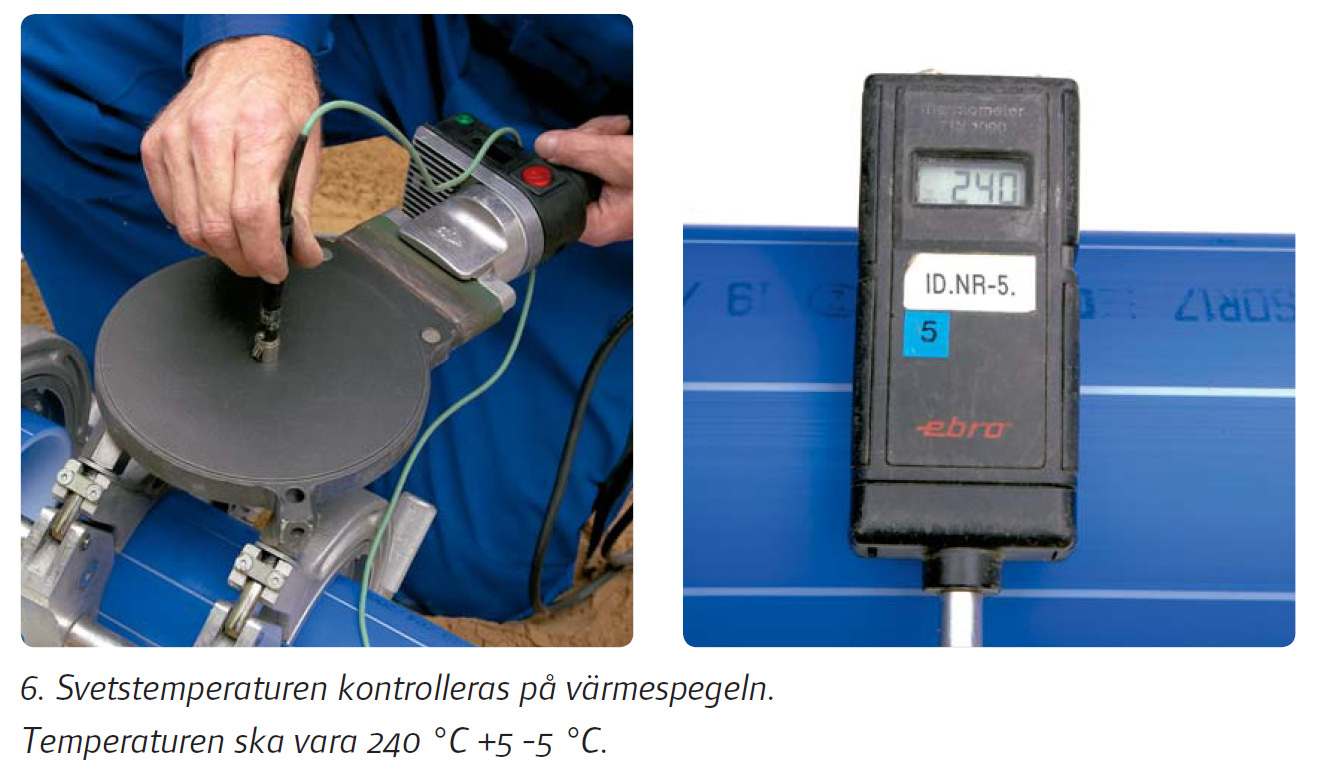

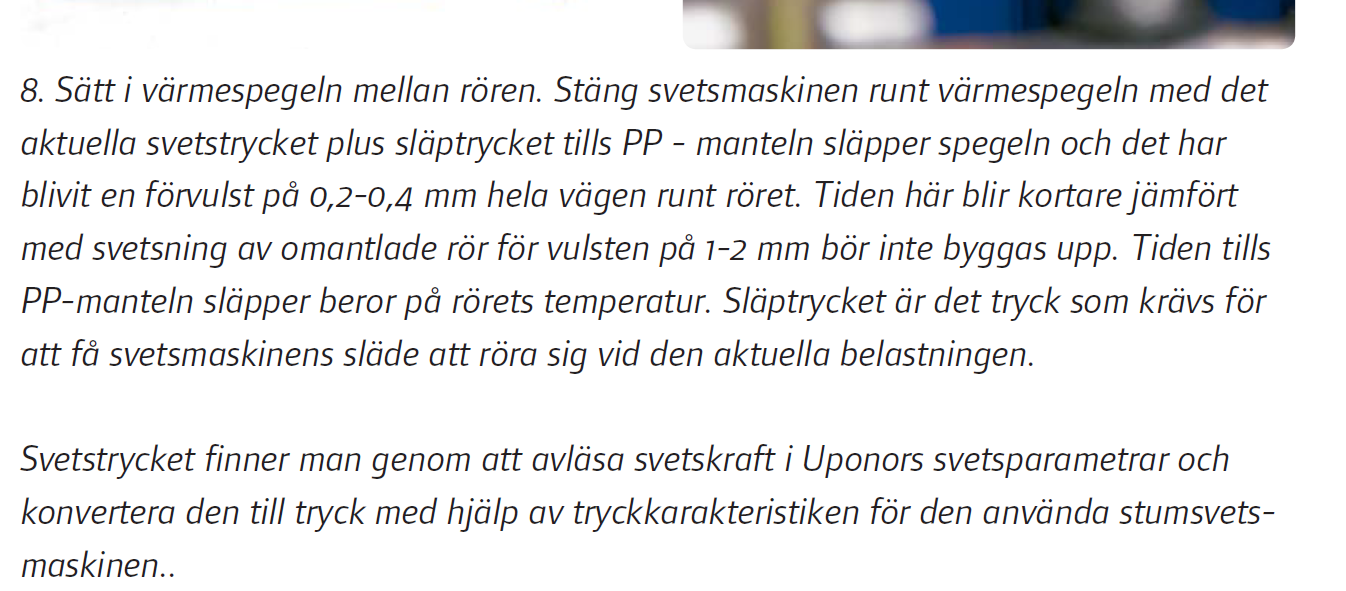

27 SVETSNING MED STUMSVETSMETODEN

28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37
