Skördetröskor TUCANO

Transkript

1 Skördetröskor TUCANO

2 För din tillväxt. Nya TUCANO. TUCANO God tillväxt är grunden för en lyckad skörd. Med detta i åtanke har vi utvecklat den nya TUCANO. Vad gäller intelligens och komfort kan den mäta sig med de bästa, och designen visar en ny dimension redan vid första anblicken. Utvecklad från en mycket övertygande grund: För din tillväxt. tucano.claas.com 2 3

3 TUCANO. 570 / 560 / 450 / 440 / 430 / 420 / 340 / 320. Innehåll Komforthytt 6 CEBIS 10 CEBIS, Multifunktionsspak, CMOTION 12 EASY 14 Fleet View, TELEMATICS 16 Uppdragshantering, Skördekartering 18 Automatiska styrsystem 20 Skärbord 22 VARIO 24 CERIO 28 Skärbordskomfort 32 Skärbordsautomatik 34 Tröskteknologi 36 APS tröskverk 38 APS HYBRID SYSTEM 40 ROTO PLUS 42 Konventionellt tröskverk 46 Halmskakarteknologi 48 Rensverk 50 Spannmålstank, QUANTIMETER, PROFI CAM 52 Halmhantering 54 Risskörd 56 CLAAS POWER SYSTEMS 58 Motor, drivning 60 Fyrhjulsdrift, centralsmörjning 62 Däck, underhåll 64 CLAAS Service & reservdelar 66 Teknik i detalj 68 Fördelar 74 Tekniska data

4 Må bra på jobbet. Bästa komfort och arbetsmiljö. Komforthytt För CLAAS innebär komfort att allt är inriktat på att du ska kunna arbeta så effektivt som möjligt. Alltifrån den perfekta runtomsikten ned till minsta handgrepp. 6 7

5 Mer utrymme. Mer komfort. Mer förarprestanda. Komforthytt Dämpar, stödjer, ventilerar och värmer: den lyxiga förarstolen. Bästa arbetsmiljö för bästa effektivitet. Luftfjädringen med automatisk höjdkontroll justerar automatiskt efter förarens vikt och dämpar effektivt vibrationer med upp till 40 %. Ett pneumatiskt, dubbelt ländryggsstöd håller ryggen i form. Stolvärmen arbetar med termostatautomatik. Tillval. Passagerarsäte med inbyggt kylskåp. Integrerat armstöd till vänster på dörren Fällbart ryggstöd som "fikabord" Kylskåp med en volym på 43 l Flera förvaringsfack NYHET: LED arbets- och fjärrstrålkastare. Belysningskonceptet ger föraren utmärkt sikt över hela arbetsområdet. Smart utrustning, som t ex ledbelysning (follow me home), avrundar paketet. H9- och LED strålkastare gör natt till dag. Upp till tio arbetsstrålkastare LED fjärrstrålkastare med stor räckvidd Belysning för vikbord Sidobelysning, stubbelysning, belysning för styraxel Automatisk belysning på tanktömningsrör Automatiskt backljus Belysning för rensverk, spannmålstank, returgods Servicelampor under sidoplåtarna Flyttbar arbetslampa För optimala arbetsförhållanden. Den rymliga hytten på TUCANO ger föraren gott om utrymme och en utmärkt runtomsikt. Effektiv klimatanläggning, komfortabel ljudnivå och rattpelare med tre olika inställningsmöjligheter ger bästa arbetsmiljö. Kylskåp integrerat i passagerarsätet. 8 9

6 Allt under kontroll. CEBIS. CEBIS Föraren i centrum. Överskådlig, enkel och snabb hantering. Information, registrering, styrning och övervakning med det elektroniska informationssystemet CEBIS. Det utmärker sig genom en tydlig och logiskt indelad menystruktur. En snabb blick är allt som krävs: CEBIS monitor ger dig god översikt över aktuell status. En fältbild och en färdbild ger tydlig och relevant information. Varningsmeddelanden visas med ikoner och svensk text, samt ljudsignal. Stor och tydlig monitor. Grundinställning sker med CEBIS funktionsväljare (B) Med HOTKEY ges snabb åtkomst till manövrering av ytterligare funktioner (E) Vald funktion visas i CEBIS (H) Menynavigering och ändring av inställningar med CEBIS och HOTKEY (A/D) CF-kort (Compact Flash card) gör datautbytet extremt enkelt Med knappen DIRECT ACCESS går man direkt till senast använda meny samt kopplar upp aktuell kamerabild Lättavläst CEBIS 8,4" färgdisplay. Riktas enkelt och flexibelt med kulfästet, helt efter förarens behov. Manöverpanelen är enkel och logisk. Den är integrerad i förarstolens armstöd och positionen kan enkelt anpassas efter förarens önskemål. Reglage enl bild: A CEBIS öka/minska värde B CEBIS funktionsval C ESC D HOTKEY öka/minska värde E HOTKEY funktionsval F Infoknapp G DIRECT ACCESS H CEBIS monitor I Skärbord TILL/FRÅN J Tröskverk TILL/FRÅN K Skärbordsreversering L Vänster sidokniv TILL/FRÅN M Funktionsväljare VARIO/sidolutning/HOTKEY N LASER PILOT, väljare vänster/höger O 4 WD P Motorvarvtal, 3 steg Q Uppfällning, tankförhöjning R CMOTION multifunktionsspak CEBIS på vägen. 1 Menyrad 2 Körhastighet och motorvarvtal 3 Drifttimmar 4 Bränslemätare och motortemp samt nivåindikator, AdBlue CEBIS på fältet. 5 Spillindikator 6 Areal- och skördemätare 7 Körinformation (upp till 40 fritt valbara displayer) 8 Meddelandefönster (larm/information) 9 Skärbordsposition (AUTO CONTOUR/stubbhöjd) CEBIS reglage och HOTKEY

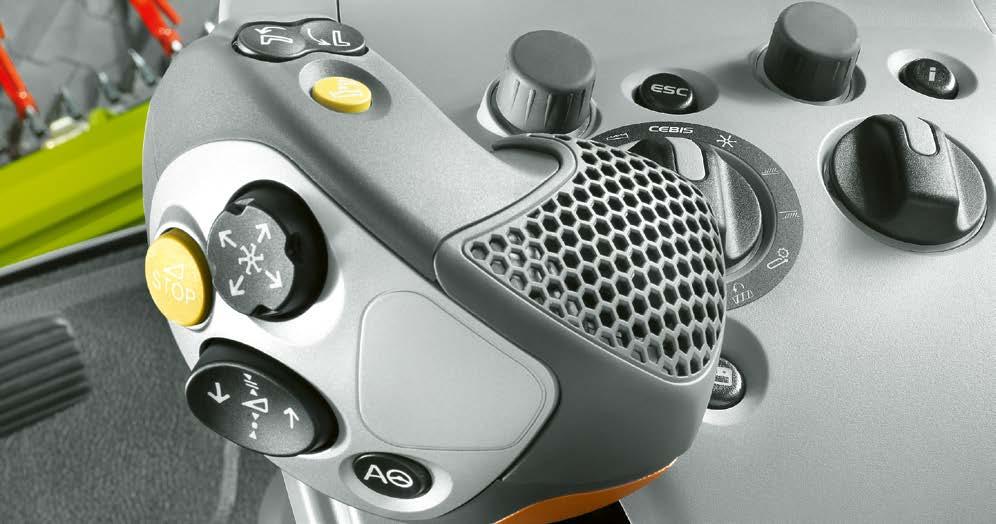

7 NYHET Full överblick och fler funktioner. CEBIS Multifunktionsspak CMOTION NYHET: Automatisk maskininställning. Informationsmeny: Det finns fabriksprogrammerade inställningar för mer än 35 grödor och sorter. Därutöver kan du spara egna värden som kan tas fram när du behöver dem. Dessutom kan du spara favoritinställningar som snabbt kan plockas fram med hjälp av HOTKEY vridomkopplare. Följande maskinparametrar ställs in: Varvtal tröskcylinder Slagskoavstånd Fläktvarvtal Öppning över- och undersåll Känslighet, spillindikator såll Känslighet, spillindikator avskiljning Specifik vikt för grödan (hektolitervikt) Kalibreringsfaktor för specifik gröda CEBIS är enkel att använda; en stor mängd information om tröskans funktion och olika komponenter kan visas och skrivas ut. Det ger dig fullständig kontroll och övervakning. Inställningsautomatik GPS PILOT, LASER PILOT och AUTO PILOT Skärbordsautomatik QUANTIMETER skördemätare och vattenhaltsmätare Arealmätare Bränsleförbrukningsmätare Skördekartering, fältdata Belastningsindikator Fyllnadsgrad spannmålstank Uppdragshantering Visning av underhållsintervall Diagnossystem med varning och historik Varvtalsövervakning CMOTION. Mer komfort. Multifunktionsspaken som är integrerad i armstödet spelar en viktig roll för den komfort och smidighet som upplevs när man kör och manövrerar TUCANO. CMOTION är ergonomiskt anpassad för högerhanden och har ett logiskt trefingerkoncept. Med spaken kan du reglera körhastighet och samtidigt hantera en rad andra funktioner utan att flytta handen. 1 Utfällning, tanktömningsröret 2 Infällning, tanktömningsröret 3 Tanktömning TILL/FRÅN 4 Stopp av skärbord 5 Haspelinställningar 6 Höjdinställning av skärbord 7 AUTO PILOT, LASER PILOT, GPS PILOT På baksidan av multifunktionsspaken finns ett reglage (8) för manuell manövrering av VARIO skärbordslängd och skärbordets sidolutning samt justering av det valda HOTKEY värdet. Ditt val: Multifunktionsspak eller CMOTION. Vippbrytare (8) med tre funktioner

8 EASY. Enkelt merutbyte. EASY Efficient Agriculture Systems by CLAAS Namnet säger allt. Den samlade expertisen på elektronik inom CLAAS kan summeras i ett ord: EASY. EASY står för Efficient Agriculture Systems och håller vad det lovar: Maskinoptimering med CEMOS AUTOMATIC, automatiska styrsystem, övervakning av maskinparken via TELEMATICS och Farm Management Software blir väldigt enkelt med EASY. Du kan anpassa systemen perfekt efter varandra och få ut det bästa av dina maskiner och dina förare och därmed bästa lönsamhet i din verksamhet

9 NYHET Fleet View och TELEMATICS. Fleet View TELEMATICS Full överblick med ett musklick. Effektivisera skördearbetet. Enkelt att dokumentera. Automatisk dokumentation. CLAAS erbjuder dig möjlighet att när som helst nå viktig information om din tröska med TELEMATICS via Internet. Utnyttja fördelarna med TELEMATICS. NYHET: Fleet View App. Med Fleet View har CLAAS skapat en app, som underlättar för transportförarna att planera sin körning. Effektiv trösktid på fältet för de tröskor som ingår i arbetslaget kan optimeras. Alla förare får löpande information i realtid om tröskornas position och fyllnadsgraden i varje spannmålstank. En rapport med analys av arbetstid och en mängd andra data skickas dagligen till dig via e-post. Det ger dig möjlighet att analysera och optimera tröskans inställningar inför nästa arbetspass. Information om tröskans körspår och stillestånd kan användas för att planera logistiken. Uppdragshanteringen kan följas online. TELEMATICS, ett verktyg som ökar effektiviteten och höjer lönsamheten. Använd TELEMATICS för att exportera relevanta data till gårdsdatorn, t ex skördevariationer inom fälten. Optimera dina inställningar. Snabbt och enkelt via Internet, logga in på TELEMATICS och ta fram dina skördedata, så att du kan finjustera inställningar för bästa resultat under alla förhållanden, alla dagar. APDI dokumenterar och bearbetar automatiskt processdata. En ny funktion i TELEMATICS är att APDI automatiskt överför utan att föraren behöver göra något alla arbetsdata till servern där dessa sedan tolkas och bearbetas. Detta sker utifrån de tidigare uppladdade fältgränserna. Alla maskinrelevanta data kan exporteras i IsoXML-format, så att de sedan kan bearbetas vidare

10 Dra nytta av hela potentialen. Uppdragshantering Skördekartering Uppdragshantering. Skördekartering. Med CEBIS kan du enkelt hantera dina uppdrag. Med AGROCOM MAP START programvara från CLAAS kan du dessutom förbereda kund- och fältdata direkt i gårdsdatorn för inmatning och behandling i CEBIS. Med uppdragshanteringen som bas kan TUCANO utrustas för skördekartering. Sensorer i TUCANO mäter avkastning och vattenhalt, medan CEBIS lägger till geografiska koordinater med hjälp av GPS. Alla data sparas efter avslutat uppdrag eller avslutad arbetsdag Data kan skrivas ut i hytten eller överföras med ett minneskort Alla data kan visas och vidarebehandlas på dator Skördedata per dag, per fält eller säsong kan visas och skrivas ut från CEBIS Alla mätvärden sparas på ett uttagbart minneskort och kan därför lätt överföras. Med AGROCOM MAP START kan du skapa relevanta skördekartor som underlag för din framtida odlingsstrategi. Snabb databearbetning. TUCANO är redan nu väl förberedd för framtida krav på snabb datakommunikation. En mängd information kan skrivas ut när så önskas

11 Exakt kurs. På centimetern. Automatiska styrsystem LASER PILOT. De elektronisk-optiska sensorerna i LASER PILOT känner med hjälp av ljusimpulser av kanten mellan skördad och oskördad gröda och styr automatiskt TUCANO längs denna kant. LASER PILOT kan enkelt fällas in vid transport och finns för både vänster och höger sida. Optimal placering på skärbordets sida, nära kanten av den skördade delen av fältet, säkerställer en hög noggrannhet även vid liggsäd och på sluttande mark. Automatiska styrsystem möter växande krav för precisionsodling. Alla TUCANO kan utrustas med tre olika automatiska styrsystem som du fritt kan välja, beroende på användningsområde. GPS PILOT styrsystemet med satellitstöd LASER PILOT det optiska styrsystemet AUTO PILOT det elektromekaniska styrsystemet Förarstöd på vändtegen. GPS PILOT FLEX. AUTO PILOT. Två sensorbågar på majsbordet registrerar positionen för TUCANO, styr tröskan automatiskt för exakt radföljning i majsfältet. I alla lägen på bästa sätt. AUTO PILOT ökar kapaciteten och höjer lönsamheten. Allt efter behov. Med den mobila monitorn erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan flyttas mellan traktorer eller självgående skördemaskiner, beroende på säsong eller användningsområde. Utrusta din TUCANO redan från fabrik eller genom eftermontering med exakt det som du behöver: S10: högupplöst 10,4-tums touchscreen-terminal med styroch ISOBUS-funktioner; upp till fyra kameror kan visas S7: högupplöst 7-tums touchscreen-terminal med styrfunktioner TURN IN underlättar på vändtegen. När tröskan närmar sig det avsedda körspåret, tar den automatiska styrningen över vid 90 vinkel, om körriktningen är den enda parametern. Om det är längs en fältkant, vid 120. TURN IN styr in i nästa kördrag, och föraren kan fokusera på tröskan och skärbordet. TURN IN är standard för båda terminalerna (S10 och S7). Automatisk styrning även på vändtegen. AUTOTURN funktionen styr automatiskt på vändtegen. På terminalen väljer föraren vändriktning och nästa körspår, resten fixar styrsystemet. GPS PILOT kan förutom med den hydrauliska styrningen även användas i kombination med GPS PILOT FLEX, en elektronisk styrenhet till ratten. De stora fördelarna med GPS PILOT FLEX är exaktheten och den mångsidiga användbarheten. Inga ingrepp i hydrauliken Snabb flytt av styrsystemet mellan olika maskiner GPS PILOT FLEX överför terminalens och navigeringskontrollens styrkommandon till styraxeln och styr på så sätt tröskan

12 Skärbord för effektiv skörd i alla grödor. Skärbord VARIO VARIO/rapsutrustning TUCANO kan utrustas med skärbord som passar många olika behov. MAXFLEX Standard skärbord CERIO Vikbord SWATH UP SUNSPEED 22 23

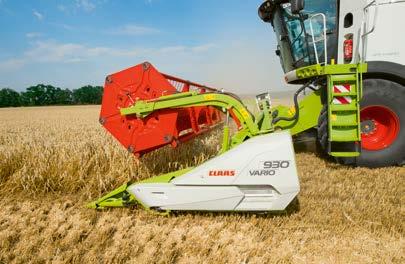

13 VARIO skärbord. VARIO 930 / 770 / 680 / 620 / 560 / 500 VARIO skärbord. Med modellerna VARIO 930 till VARIO 500 har CLAAS vidareutvecklat de beprövade VARIO skärborden. Fördelarna i sammanfattning: Integrerade rapsplåtar för steglös justering på 700 mm för spannmål och raps Inmatningsskruv med stor diameter på 660 mm för optimalt materialflöde Ny utformning av haspeln för minimerad halmlindning MULTIFINGER inmatningsskruv Snabblås för stråskiljarna och rapssidoknivarna Automatisk parkerings- och transportposition Automatisk arbetsposition 24 25

14 VARIO skärbord. VARIO 930 / 770 / 680 / 620 / 560 / 500 Användning. VARIO skärbord av den nya generationen är perfekt lämpade för skörd med hög kapacitet av spannmål och raps, oavsett om det är låg eller hög avkastning. Den behovsanpassade inställningen av VARIO skärbordsbotten för spannmål (långa eller korta sorter) samt raps, ger alltid ett optimalt materialflöde och därmed en ökad kapacitet på upp till 10 %. Mångfalden från VARIO 930 till VARIO 500 kan lätt anpassas till LEXION, TUCANO och AVERO. +60 cm -10 cm Standard Teknik. Skärbordsbotten med integrerade rapsplåtar Variabel skärbordslängd från -100 mm till +600 mm, ställbar via multifunktionsspaken Steglös förskjutning av skärbordsbotten på totalt 700 mm Automatisk teleskopisk kraftöverföringsaxel för knivdrivningen Genomgående knivbalk och haspel (VARIO 930 till VARIO 500) Enkelsidig mekanisk skärbordsdrivning (VARIO 930 till VARIO 500) Mekanisk drivning av inmatningsskruv och kniv via kraftöverföringsaxel Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Vinklat traversrör för bättre sikt över skärbordsbotten från förarhytten Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanalen och inmatningsskruven Avskraparna kan justeras från utsidan LASER PILOT för automatisk styrning kan fällas in och justeras utan verktyg Skärbordsbotten förkortad spannmål (-100 mm). Skärbordsbotten förkortad med rapssidoknivar (+450 mm). Skärbordsbotten förlängd spannmål (+600 mm). Skärbordsbotten förlängd med rapssidoknivar (+600 mm). Plug & Play för raps. Rapsplåtar som är integrerade i skärbordet och snabblås för rapssidoknivarna gör att omställningen till raps kan göras på någon minut. När rapssidoknivarna sätts på plats aktiveras automatiskt hydraulpumpen för drivning av sidoknivarna. Anslutningen sker med hjälp av två plantätande kopplingar. Automatisk till- och frånkoppling av hydraulpumpen Även med monterade rapssidoknivar kan skärbordsbottnen förlängas eller förkortas med 150 mm En låsbar box på skärbordsvagnen möjliggör säker förvaring av rapssidoknivarna och minskar vikten på skärbordet Risskörd. Utrustning för skörd av ris finns som tillval för VARIO skärborden. Robust drivning. Knivdrivningens planetväxel ger mycket jämn gång och säker drift. Den teleskopiska drivaxeln anpassar sig automatiskt när skärbordbottnens position ändras, utan manuell justering. Inmatningsskruven och knivdrivningen skyddas med individuella överbelastningskopplingar. VARIO skärborden klarar de mest krävande skördeförhållanden. Enkel koppling av hydraulslangarna för drivningen av rapssidoknivarna. Snabblås för stråskiljarna och rapssidoknivarna. Montering av rapssidoknivar med snabblås

15 CERIO skärbord. CERIO 930 / 770 / 680 / 620 / 560 CERIO skärbord. Med de nya modellerna CERIO 930 till 560 har CLAAS en ny skärbordsserie baserad på VARIO skärborden 930 till 560. Fördelarna i sammanfattning: 200 mm manuellt justerbar förskjutning av skärbordsbotten Inmatningsskruv med stor diameter på 660 mm för optimalt materialflöde Ny utformning av haspeln för minimerad halmlindning MULTIFINGER inmatningsskruv Stråskiljare kan höjdjusteras utan verktyg 28 29

16 CERIO skärbord. CERIO 930 / 770 / 680 / 620 / 560 Användning. CERIO serien är perfekt lämpade för spannmålsskörd med hög kapacitet, oavsett om det är låg eller hög avkastning. Skärbordsbotten kan justeras manuellt från -100 mm till +100 mm. Skärbordet kan enkelt anpassas till olika beståndsförhållanden. Mångfalden av CERIO 930 till CERIO 560 kan lätt anpassas till LEXION, TUCANO och AVERO. Teknik. -10 cm Standard +10 cm Manuellt justerbar skärbordslängd från -100 mm till +100 mm 200 mm manuellt justerbar förskjutning Automatisk teleskopisk kraftöverföringsaxel för knivdrivningen Genomgående knivbalk och genomgående haspel Enkelsidig mekanisk skärbordsdrivning Mekanisk drivning av inmatningsskruv och kniv via kraftöverföringsaxel Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Vinklat traversrör för bättre sikt över skärbordsbotten från förarhytten Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanalen och inmatningsskruven Avskraparna kan justeras från utsidan LASER PILOT för automatisk styrning kan fällas in och justeras utan verktyg Automatisk parkerings- och transportposition Automatisk arbetsposition Skärbordsbotten förkortad spannmål (-100 mm). Skärbordsbotten förlängd spannmål (+100 mm). Justering av skärbordsbotten. Manuell justering på undersidan av skärbordet Tio skruvar för justering av skärbordsbotten Fem ställbara lägen: +100 mm, +50 mm, 0 mm, -50 mm, -100 mm Risskörd. Utrustning för skörd av ris finns som tillval för CERIO skärborden. Robust drivning. Knivdrivningens planetväxel ger mycket jämn gång och säker drift. Den teleskopiska drivaxeln anpassar sig automatiskt när skärbordbottnens position ändras, utan manuell justering. Inmatningsskruven och knivdrivningen skyddas med individuella överbelastningskopplingar. CERIO skärborden klarar de mest krävande skördeförhållanden. Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning. Reservkniv integrerad undertill i skärbordet. Reservaxlyftare direkt bakom skärbordet. Snabblås för stråskiljare. Snabbt och enkelt byte av stråskiljare. Enkel höjdjustering av stråskiljare med justeringsnyckel

17 Konceptet är högsta kapacitet. Skärbord Centrallåsning. Säker vägtransport. En enda spak på vänster sida av skärbordet aktiverar alla låsanordningar samtidigt. Säker och snabb låsmekanism Snabb och enkel till- och frånkoppling av skärbordet I likhet med CLAAS skärbord, är skärbordsvagnarna enkla att anpassa efter behov. Standardskärbord, VARIO eller skärbord med rapsförlängning och sidoknivar, vagnen passar alltid exakt. Det är enkelt och bekvämt att ställa av skärbordet på vagnens anpassningsbara skärbordsstöd. Transporten blir trygg och säker. Reservkniv och axlyftare. Transportbox för rapsutrustning. Tillval. Alla CLAAS skärbord är utrustade med reservkniv. Knivbladen av härdat material är extremt slitstarka. Ställbara avstrykare. Mångsidighet och flexibilitet. Multikoppling. Axlyftarna underlättar ren upptagning av grödan med minimalt spill. Samtidigt minskar risken för stenar i skärbordet vid liggande gröda. På skärbordets baksida finns upphängning för extra axlyftare. Avståndet mellan avstrykarplåtarna och inmatningsskruven kan ställas in från utsidan på skärborden VARIO och CERIO, samt C 490, C 430 och C 370. TUCANO utvecklades för att kombinera många olika krav. Högsta kapacitet och varaktig driftsäkerhet, men också omfattande mångsidighet med minimal omställningstid. Denna utveckling har inspirerats av de stora toppmodellerna. Du drar nytta av denna unika kombination av högkvalitativ prestanda och många utrustningsmöjligheter. V-kanal. Med den flexibla inställningen av skärbordstillkopplingen, är det med V-kanalen möjligt att snabbt och enkelt justera knivbalkens vinkel. Detta säkerställer optimal markföljsamhet oavsett däckutrustning. Alla hydrauliska och elektriska anslutningar till skärbordet samlade i en multikoppling. Sparar dyrbar tid genom färre arbetsmoment vid till- och frånkoppling Integrerade anslutningar eliminerar risken för förväxling Enkel att ansluta, även under tryck Miljövänligt utan oljespill Hydrostatisk haspeldrivning. En pump med variabelt flöde ger ett moment på maximalt 1000 Nm till haspeln. Därmed varieras haspelns varvtal automatiskt, anpassat till körhastigheten. Gott om kraft tack vare det höga momentet Högre verkningsgrad än för kugghjulspumpar En sluten hydraulkrets säkerställer exakt haspeldrivning Snabb reaktion för anpassning av haspelvarvtalet Skärbordskomfort. Transportbox för rapsutrustning

18 Skärbordskomfort. Skärbordsautomatik Haspelautomatik. Haspelvarvtalet och därmed även haspelhastigheten anpassas automatiskt och proportionerligt till körhastigheten Föraren kan välja och spara olika inställningar för förhållandet mellan körhastighet och haspelhastighet. Haspelhastigheten kan ställas in steglöst Förinställning kan sparas i CEBIS Hydrauliskt överbelastningsskydd skyddar mot skador -10 cm Standard VARIO automatik. Automatisk parkeringsposition. Automatisk arbetsposition. Skärbordsautomatik. +60 cm På multifunktionsspaken kan upp till fyra kombinationer av inställningar sparas och avläsas i CEBIS. Varje kombination av inställningar består av: Haspelhöjd Haspelhorisontal (VARIO) Skärbordslängd (VARIO) Stubbhöjd (med AUTO CONTOUR) Skärvinkel (HP) Föraren kan när som helst ingripa via multifunktionsspaken eller via CEBIS. VARIO automatik kan väljas till/från i CEBIS Skärbordslängd och haspelhorisontal blir då gemensamt aktiverat eller deaktiverat Fördelar: Automatisk styrning av skärbordsfunktioner underlättar för föraren Upp till fyra kombinationer av inställningar kan sparas och snabbväljas för bästa anpassning till grödans bestånd (t ex liggsäd) eller vid körning på vändteg Föraren kan när som helst göra manuella inställningar Med bara ett tryck på knappen för stubbhöjdsinställning, ställer sig skärbordet till parkeringsposition, förberett för placering på skärbordsvagnen Bordet går till 0-mm position (utan rapssidoknivar) Bordet går till 450-mm position (med rapsknivar) Haspeln ställer sig helt nedsänkt i bakre läget MAXFLEX skärbord går till helt rakt och stelt läge (elektrohydraulisk inställning) Automatisk parkeringsposition aktiveras vid avstängt tröskverk: Om körhastighet är högre än 2 km/h; ett tryck på knappen för stubbhöjdsförval Om körhastighet är lägre än 2 km/h; tryck och håll knappen för AUTO CONTOUR Ett tryck på knappen för stubbhöjdsförval; skärbordet återgår automatiskt till senast valda arbetsposition Skärbordslängden ställer sig i senast valda arbetsposition Haspeln ställer sig i senast valda arbetsposition MAXFLEX skärbord går till flexibelt läge (elektrohydraulisk inställning) Automatisk arbetsposition aktiveras vid avstängt tröskverk: Om körhastighet är högre än 2 km/h; ett tryck på knappen för stubbhöjdsförval Om körhastighet är lägre än 2 km/h; tryck och håll knappen för stubbhöjdsförval Haspeln ställer sig i senast valda arbetsposition Skärbordslängden ställer sig i senast valda arbetsposition Fördelar: Bekväm och snabb omställning till transport- eller arbetsposition Inget behov av manuell anpassning till skärbordsvagnen Full överblick från förarplats över skärbordslängdens position. Bekvämt via CMOTION aktiveras marktrycksinställning, stubbhöjd (AUTO CONTOUR), stubbhöjdsförval, höjning eller sänkning av skärbordet. Anpassning av skärbordslängd VARIO och knivbalk på MAXFLEX eller hastighet på MAXFLO gummiduksdrivning sker enkelt via CMOTION. Anpassning av haspelhöjd och haspelhorisontal eller avstånd mellan majsplockarens ledplåtar sker enkelt via CMOTION

19 CLAAS tröskteknologi. Tröskteknologi APS + ROTO PLUS = APS HYBRID SYSTEM TUCANO 570 / 560 TUCANO finns med tre olika trösksystem. Valet är ditt. APS + skakare TUCANO 450 / 440 / 430 / 420 Konventionellt tröskverk + skakare TUCANO 340 /

20 APS ger goda resultat snabbare. TUCANO 570 / 560 / 450 / 440 / 430 / 420. APS tröskverk Högeffektiv urtröskning. 1 Accelerator 2 Tröskcylinder 3 Halmvinda På APS trösksystem från CLAAS omsluter slagskon en större del av tröskcylindern. Inget annat tröskverk har en omslutnings-vinkel på 151. Det ger en skonsammare och bättre urtröskning med större slagskoavstånd och lägre cylindervarvtal samt reducerad bränsleförbrukning. Flexibel förslagsko. Förslagskon är utformad som en MULTICROP slagsko och APS, det unika trösksystemet. Endast CLAAS kan erbjuda denna unika lösning. En patenterad accelerator i tröskverket höjer prestandan väsentligt. CLAAS avgörande försprång skapas redan före tröskcylindern. En kraftig acceleration av grödan från 3 m/s till 20 m/s utlöser en rad effekter. Acceleratorn jämnar ut materialet Grödans genomflöde blir ytterst jämnt och upp till 33 % snabbare Högre centrifugalkrafter separerar väsentligt mycket mer kärnor Upp till 30 % av alla kärnor avskiljs redan i förslagskon direkt under acceleratorn, vilket leder till en betydande avlastning för huvudslagskon kan därför hantera alla typer av grödor. Snabbt byte av de tre slagskosegmenten minimerar omställningstider och maximerar effektivitet och lönsamhet. Hydraulisk slagskoinställning. Slagskon ställs in hydrauliskt från förarhytten. Denna lösning möjliggör en omedelbar och mycket bekväm anpassning till ändrade tröskförhållanden under dagens lopp. Den parallella slagskostyrningen säkerställer därmed optimal tröskkvalitet. Överbelastningsskydd ökar avverkning per dag. Ett integrerat hydrauliskt överbelastningsskydd skyddar mot skador orsakade av främmande föremål och gör att du utan risk kan utnyttja maskinens fulla kapacitet. Slagskorna förspänns hydrauliskt och öppnar sig vid trycktoppar. Sedan går slagskorna automatiskt tillbaka till inställd arbetsposition. Bästa skördekvalitet med rätt inställningar. APS systemet kan anpassas i flera steg för bästa urtröskning. Ett extra trösksegment samt agnavskiljningsplåtar, vilka enkelt kan kopplas in med en spak vid inmatningskanalen. APS systemet säkrar en utmärkt skördekvalitet. Synkroniserat samspel. Acceleratorn och tröskcylindern drivs över samma variator. Vid varje förändring av tröskcylinderns varvtal förändras varvtalet resp periferihastigheten synkront för acceleratorn. Som tillval för TUCANO 570 och 560 finns synkron drivning också för halmvindan. Detta ger extra skonsam behandling av grödan vid mycket torra förhållanden. Detta leder till en kapacitetsökning på upp till 20 % utan att bränsleförbrukningen ökas. APS betalar sig. Byte av MULTICROP förslagsko

21 APS + ROTO PLUS = APS HYBRID SYSTEM. TUCANO 570 / 560. APS HYBRID SYSTEM APS HYBRID SYSTEM Urtröskning: APS Avskiljning: ROTO PLUS En övertygande kombination: APS HYBRID SYSTEM. APS HYBRID SYSTEM tröskteknologi från CLAAS som kombinerar två unika framgångskoncept: APS, acceleration av tröskmaterialet före huvudcylindern och ROTO PLUS, skonsam och effektiv avskiljning. Denna kraftfulla duo erbjuder oslagbara fördelar: Varvtalet på urtröskningscylindern ställs in oberoende av varvtalet på rotorn Hela tröskförloppet kan justeras individuellt för att passa skiftande skördeförhållanden Skonsam urtröskning och högsta kapacitet på avskiljning CLAAS förenar båda systemen i samma tröska ett klart utvecklingsförsprång. Steget före. TUCANO med APS HYBRID SYSTEM, det effektiva avskiljningssystemet med 10-tals gånger snabbare materialflöde och enormt hög centrifugalkraft, erbjuder tröskegenskaper som skiljer sig fundamentalt från konventionella skakartröskor. Dra fördel av den oslagbara kombinationen APS + ROTO PLUS. Avskiljningssystem Spill (%) Konventionell tröska Kapacitet (t/h) TUCANO 500 Med konventionella tröskor ökar spillet kraftigt när avverkningen når en viss nivå, beroende på att avskiljningskapaciteten över skakarna är begränsande. TUCANO 500 med ROTO PLUS, den effektiva avskiljningstekniken som medger markant ökad kapacitet med bibehållen låg spillnivå

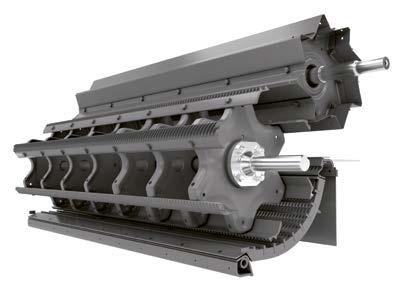

22 NYHET ROTO PLUS ger dig mer. TUCANO 570 / 560. ROTO PLUS Rotorvariator för steglös varvtalsanpassning. Mekaniska rotortäckplåtar. Stark medelpunkt. Principen för ROTO PLUS avskiljning är enkel, men mycket effektfull. Halmvindan på APS tröskverket samlar materialströmmen och för den mot rotorn. Genom den axiella rotationsriktningen utvecklas mycket höga centrifugalkrafter som gör att de kvarvarande kärnorna enkelt skiljs från halmen. Högkapacitetsrotor. Med den stora rotordiametern på 570 mm uppnås stora centrifugalkrafter och således en effektsparande avskiljning redan vid låga varvtal. För högsta flexibilitet under dagens lopp eller anpassning till olika grödor kan rotorvarvtalet ställas in steglöst via CEBIS inom ett intervall på rpm. På några få sekunder kan man förändra rotorns inverkan på halmkvaliteten, t ex om den ska pressas. Dessutom kan man med låga varvtal vid torra förhållanden minska belastningen på sållet på grund av agnar och boss. Om det skulle behövas, ökas rotorvarvtalet enkelt igen. Stegvis drivning. TUCANO är standardutrustad med stegvis rotordrivning. Med denna kan åtta rotorhastigheter ställas in. Rotorvarvtal (rpm) För variabel anpassning av rotoravskiljningsytan kan det första och andra avskiljningssegmentet stängas med hjälp av lameller. Spaken för justering är lätt att nå på tröskans vänstra sida. Båda eller endast det första segmentet kan stängas. Vid torr eller spröd halm kan täckplåtarna stegvis stängas för att minska belastningen på sållkassen. Vid grön eller fuktig halm öppnas plåtarna för att uppnå maximal avskiljningskapacitet. Resultat: rotorernas avskiljningsyta kan anpassas till alla skördeförhållanden för maximal kapacitet. Ett sjätte avskiljningssegment. För att öka kapaciteten har avskiljningen på TUCANO 570 anpassats. Ett extra sjätte segment under rotorn utökar avskiljningsytan och ger därmed en större avskiljningskapacitet jämfört med TUCANO 560 som har fem segment. Inställning av rotorvarvtalet i CEBIS

23 TUCANO 500 med APS HYBRID SYSTEM. ROTO PLUS Perfekt tröskning och avskiljning. Särskilt under svåra förhållanden visar APS HYBRID SYSTEM sina styrkor. De separata inställningarna av APS urtröskning och ROTO PLUS avskiljning, ger stor flexibilitet och möjliggör exakt anpassning till rådande skördeförhållande. Alla varvtal och inställningar kan övervakas bekvämt i CEBIS. Mer effekt med ROTO PLUS. Är halmen grön och seg kan avskiljningen snabbt begränsa tröskans kapacitet. Speciellt i dessa förhållanden ger tvångsavskiljningen ROTO PLUS en betydande kapacitetsfördel så att TUCANO 500 kan fortsätta att skörda med hög kapacitet. Är det motsatta skördeförhållande med torr och spröd halm kan de två första avskiljningssegmenten enkelt stängas med rotortäckplåtar så att mängden kortstrå minskar på sållen. Detta avlastar sållen så att TUCANO 500 bibehåller hög kapacitet även under torra skördeförhållande. Nya TUCANO 560. Mer flexibilitet i alla situationer. TUCANO hanterar halmen varsamt. Nya TUCANO 560 kombinerar hög kapacitet med kompakta yttermått. 800 mm däckdimension, transportbredden mindre än 3,50 m. 680 mm däckdimension, transportbredden mindre än 3,30 m. TUCANO 560 presterar stort på fältet, men är smidig på vägen. Skördeförhållandena ändras ständigt. Tröskning på morgon och kväll är annorlunda jämfört med på eftermiddagen i stekande sol. Dessutom har de olika sorterna en stor inverkan på urtröskningen av kärnorna. Även kundernas krav är olika. Om halmen ska pressas ska den lämna tröskan så oskadad som möjligt. Då måste tröskverket och avskiljningen ställas in därefter. Om halmen ska hackas för att ligga kvar på åkern ska den spridas så jämnt som möjligt över hela skärbordsbredden. För alla dessa olika krav är TUCANO 500 perfekt rustad. Ohackad halm för användning som högkvalitativt strö. Tack vare det skonsamma APS trösksystemet och den stora rotordiametern på 570 mm förblir halmens struktur intakt. Genom att sänka rotorvarvtalet kan halmkvaliteten förbättras ytterligare. När halmhacken är avstängd läggs halmen i en lucker sträng. Halmen torkar därmed upp snabbare och går enkelt att pressa till fasta balar

24 Konventionellt tröskverk. TUCANO 340 / 320. Konventionellt tröskverk Suverän i alla delar. Urtröskning och avskiljning ett högklassigt tröskverk måste klara båda uppgifterna under alla förhållanden. Det imponerande beviset levereras av CLAAS tröskverk gång på gång, det klarar varje skörd och gröda med övertygande kapacitet, både med cylinderbredd 1,58 m eller 1,32 m. Mycket god åtkomlighet till tröskcylindern via sidoluckor och den stora luckan över inmatningskanalen Högsta driftsäkerhet under skörden garanteras av kraftigt utförande på alla drivningar, inte minst drivningen av tröskcylindern Från klöverfrö till åkerbönor MULTICROP kan anpassas till allt. Slagskon under tröskcylindern är utformad som en MULTICROP slagsko de enskilda slagskosegmenten är enkla att byta. Du kan snabbt anpassa slagskon till olika grödor, sorter och mognadsstadier. Du har alltid rätt kombination av ren urtröskning, skonsam behandling av den skördade grödan och hög kapacitet på avskiljningen. NYHET: Förberedningsplan av plastmaterial. Från trösksystemets avskiljning och återföringsplan transporteras materialet till översållet via förberedningsplanet, där också den första sorteringen av kärnor och agnar sker. Förberedningsplanet belastas hårt om materialet är fuktigt eller innehåller mycket gröna kärnor. För rengöring av förberedningsplanet, kan de enskilda sektionerna enkelt dras ut framåt. Hydraulisk slagskoinställning och överbelastningsskydd. På de båda modellerna TUCANO 340 och 320 ställs slagskoavståndet också in i CEBIS. Hydrauliskt överbelastningsskydd mot skador orsakade av främmande föremål. Hydraulisk omställning av slagskoutgången. För att anpassa tröskan till olika grödor kan slagskoutgången ställas om i två positioner: Större för t ex majs och bönor, mindre för spannmål. Omställningen görs med en ventil bredvid hyttdörren. Omställning av slagskoutgången

25 Halmskakarteknologi. TUCANO 450 / 440 / 430 / 420 / 340 / 320. Halmskakarteknologi Helt rent efter 4,4 meter. Kärnor för sig, halm för sig det jämna flödet av halm på de 4,4 m långa, och på undersidan öppna skakarna garanterar säker avskiljning av praktiskt taget alla restkärnor. Ett separat återföringsplan förflyttar kärnorna till förberedningsplanet. Stora mängder halm transporteras snabbt och luckert. Skörda säkert nära kapacitetsgränsen med spillindikatorn som styrmedel. Kontrollera bekvämt från förarhytten hur rensverk och avskiljning arbetar, som genom en "backspegel", med CLAAS spillindikator. Den har hög noggrannhet, både på inställning och indikering. CLAAS intensivskakare. Dina fördelar: Ovanför varje skakarlåda finns det två länkstyrda luckringspinnar placerade på rad efter varandra, som aktivt luckrar upp halmen uppifrån och därmed säkerställer ett snabbt halmflöde och ett tunt halmskikt. Resultat: restkärnorna faller enkelt ur halmen genom skakarna och ner på återföringsplanet. Med parallell bildvisning kan man snabbare optimera tröskans inställningar i rensverk och avskiljning Spillindikatorn hjälper dig att tröska med optimal körhastighet Du kan tryggt köra nära tröskans kapacitetsgräns Halmskakarna sett bakifrån

26 NYHET Rent arbetsresultat lönar sig. Rensverk Med 3D Utan 3D NYHET: Ren kapacitet. Radial- eller turbinrensfläkt. Ett eller två fallsteg. 3D-rensverk. För att uppnå bästa vara i spannmålstanken och samtidigt underlätta inställnng av rensverket har utformningen av undersållet på alla TUCANO vidareutvecklats. Resultat: renare spannmål, mindre mängd returgods och enkel inställning. NYHET: 50 % större skruv. Spannmålsskruven under sållkassen har 50 % större diameter och kraftigare drivning. TUCANO har reserver för krav på hög kapacitet, t ex vid tröskning av majs. TUCANO är utrustade med 4- eller 6-delade turbinfläktar eller med radialfläkt, för att säkerställa konstant luftmängd med jämn tryckfördelning, även vid varierande sållbelastning. Tvångsstyrning av rensluften förhindrar mattbildning Säker luftfördelning även med små luftmängder Steglöst ställbar från förarhytten Förberedningsplan. På förberedningsplanet sker en försortering av materialet. Kärnorna hamnar underst och boss och agnar överst. Effektiv försortering och höga fallsteg minskar belastningen på sållen och ökar rensningskapaciteten. Förberedningsplanet på TUCANO serien är sektionerat och går enkelt att dra ut framåt för bekväm rengöring. Två fallsteg: TUCANO 500 och 400 Ett fallsteg: TUCANO 300 Markant avlastning av översållet Ökar kapaciteten, framför allt när halmen är torr och spröd Elektrisk sållinställning. Utvecklad av CLAAS, kopierad av konkurrenterna. Sållen är elektriskt ställbara från förarhytten: Enkelt och bekvämt Direkt från förarplats Snabbt resultat Lutningskompensering aktiv styrning av översållet Full kapacitet och stabilitet i sidolut upp till 20 % Absolut underhållsfritt och utan slitage Snabb och enkel eftermontering I kombination med AUTO CONTOUR ett perfekt "lutningspaket" Hydraulisk styrenhet 3D-rensverk

27 NYHET Större spannmålstank liter ren gröda. Spannmålstank QUANTIMETER PROFI CAM Marginal för hög kapacitet. TUCANO 570 och 450 har en spannmålstank på l, tillräcklig volym när man t ex öppnar upp ett fält, eller delar upp större fält, för bästa effektivitet. Enorm tömningskapacitet. TUCANO serien är utrustad med tanktömningsskruv som har tömningskapacitet på upp till 105 l/s. Med en volym på 9000 l, töms spannmålstanken på mindre än två minuter. Dessutom erbjuder TUCANO en hög lastningshöjd och lång räckvidd, så att man enkelt kan fylla stora transportfordon. Det finns tanktömningsrör anpassade för skärbordsbredder upp till 9,22 m. Genomtänkt totalkoncept. Många detaljer kompletterar spannmålstankens totalkoncept. Enkel provtagning Hög frihöjd under tömningsröret Idealisk viktfördelning God sikt in i spannmålstanken Snabb tömning, upp till 105 liter per sekund Släta ytor säkrar fullständig tömning Innovativt: Den visuella kontrollen av returgodset från förarplats. Inspektionsfönster med belysning för övervakning av returgodset Utifrån returgodsets mängd och innehåll kan man dra slutsatser för bästa möjliga tröskinställningar Optimalt utnyttjande av tröskans kapacitetspotential QUANTIMETER mäter och kontrollerar. Tröskans avverkning och grödans avkastning mäts och beräknas med QUANTIMETER samt visas löpande i CEBIS. Skördens vattenhalt kontrolleras kontinuerligt och visas i CEBIS när så önskas. NYHET: Kontinuerlig mätning av fyllnadsnivå i spannmålstanken. PROFI CAM ögon i nacken. Alla TUCANO kan utrustas med PROFI CAM monterad längst ut på tanktömningsröret. Platsen har valts för att bekvämt i hytten kunna övervaka tre olika arbetsförlopp: Med tanktömningsröret utfällt övervakas fyllningen av vagnen Med tanktömningsröret infällt övervakas spridningen från hacken Med tanktömningsröret infällt övervakas området bakom tröskan vid backning eller vid körning på väg Upp till fyra kameror kan anslutas till systemet och samtidigt visas på färgskärmen eller S10 terminalen i förarhytten. Bakre kamera för CEBIS. Den bakre kameran är placerad på halmhuven och bilderna visas automatiskt på CEBIS monitor när LEXION backas eller via DIRECT ACCESS. En fotocell i spannmålselevatorn mäter fyllnadsgraden. Det uppmätta värdet visas kontinuerligt i CEBIS och gör det möjligt att använda Fleet View App. Brett fönster för spannmålstanken. Den bakre kamerans bild i CEBIS. Bild från PROFI CAM på extrabildskärmen

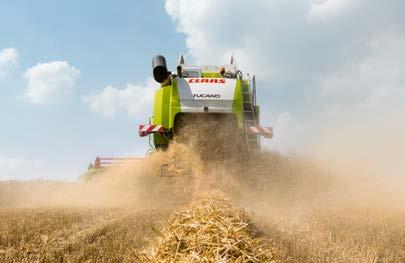

28 Kort snitt och bred spridning bästa grund för nästa gröda. Halmhantering SPECIAL CUT. SPECIAL CUT halmhack finns som alternativ till STANDARD CUT på alla TUCANO modeller. SPECIAL CUT har 30 % fler knivar: 68 st på tröskorna med fem skakare (430 / 420 / 320) och på TUCANO st på tröskorna med sex skakare (450 / 440 / 340) och på TUCANO 570. Hackens in- och urkoppling manövreras elhydrauliskt via en sensor som påverkas av halmledarplåtens läge. Halmhuvens utformning garanterar jämn matning av halmen, vilket ger lägre bränsleförbrukning och tillförlitlig spridning. Efter hacken leds materialet till ACTIVE SPREADER, alternativt till halmspridaren. Bosspridare självklart HD. Många fördelar: 1 Ställbar tvärkniv 2 Rotoraxel 3 Knivar 4 Snittelement 5 Ställbara motknivar Spridning över hela arbetsbredden: ACTIVE SPREADER (TUCANO 450 / 440 / 340). Ju mer halm och ju bredare skärbord, desto mer exakt och jämnt måste den hackade halmen fördelas. ACTIVE SPREADER från CLAAS ger den rätta lösningen. Majs eller spannmål ingen omställning HD komponenter för lång livslängd Enastående spridningsbredd Konstant genomflöde under alla förhållanden Minimal påverkan på rensverkets luftflöde Bosspridaren är fällbar för enkel åtkomst till sållkassen Finhackat och finfördelat. Halmen hackas mycket kort och sprids jämnt över den fulla arbetsbredden. Avrenset från sållkassen matas till bosspridaren som fördelar bosset jämnt på fältet. Spridningsbilden kan enkelt justeras. Elektrisk ledplåtsinställning, TUCANO 500. En elektriskt manövrerad styrplåt vid rotorns utsläpp kan justeras för att anpassa flödet till hacken eller påverka halmsträngens form. Beroende på skördeförhållanden och fuktighet anpassas flödet centrerat till hacken. Detta är det enda sättet att garantera jämn spridning av det hackade materialet. Ledplåten kan också styra halmen vid strängläggning. Helt indragen ledplåt ger bred halmsträng för bästa torkning och jämn matning till den efterföljande balpressen över hela pickupens bredd. Den hackade halmen fångas upp av två motgående kastrotorer, accelereras ytterligare och fördelas jämnt över en totalbredd på upp till 9,3 m. Spridningsriktningen kan regleras bekvämt från förarhytten. TUCANO uppnår därmed en effektiv halmfördelning med minimal energiåtgång. Både ACTIVE SPREADER och SPECIAL CUT är unika i denna effektklass och placerar TUCANO i täten. NYHET: SPECIAL CUT för majs kan fås fabriksmonterad. TUCANO 500 kan som tillval få fabriksmonterad SPECIAL CUT halmhack. Halmledplåt. Strängformare

29 TUCANO för risskörd. Risskörd Passande för risskörd. APS trösksystem. Hög förslitning kräver slitstarka material. Robust spannmålstank HD. Absolut bästa framkomlighet. Riskornen är ömtåliga. För att de inte ska skadas vid tröskningen, bytes tröskcylindern med slagor ut, och ersätts med en stifttröskcylinder. Dessutom skruvas tandade lister fast på halmvindan. Fabriksmonterat tröskverk för ris är tillgängligt för TUCANO 570, 560, 450, 440, 430. Till TUCANO 300 finns en ombyggnadssats för skörd av ris. För APS HYBRID tröskorna TUCANO 570 och 560 finns speciella rotortäckplåtar för rotorernas avskiljningssegment. Glesare trådavstånd på rotortäckplåtarna ger betydligt högre kapacitet. Rishalmen är grön och har hög vattenhalt. Vid skörd av ris, är det en stor andel smuts- och jordpartiklar som följer med in i tröskan. För att minimera materialförslitning, används slitstarkt material i samtliga komponenter som ingår i de delar av tröskan där flödet av kärnor hanteras. Slitstarka komponenter. Returgodsskruv Lock till returelevatorn Skruv Elevatorfot med lock Skruv för fyllning av spannmålstanken Skruv för tömning av spannmålstanken Tömningsrörets skruv Transportskruvarna för fyllning och tömning av spannmålstanken är också utförda av extra slitstarkt material. Dessutom är tanktömningsrörets skruv modifierad för optimal hantering av riskärnor. Ris-spannmålstanken finns för tröskmodellerna TUCANO 570, 560, 450, 440, och 430. TUCANO 570, 450 och 440 kan utrustas med speciella bandställ av stål. Dessa säkrar hög dragkraft, tål hög belastning som ger hög bärkraft på blöta risfält. Skydd för drivningen. Skördebetingelser i risodling ställer höga krav på maskinell utrustning. Drivaxel och alla axellager är speciellt tätade mot fukt och smuts. (TUCANO 570, 560, 450, 440). Underredesskydd för växellåda mot skador, förorening och förslitning

30 CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optimal drivning för bästa resultat. CPS. Utvecklingen av nya maskiner hos CLAAS strävar alltid efter högre effektivitet, större tillförlitlighet och kundens optimala lönsamhet. Det gäller självklart för alla delar på CLAAS skördetröskor. Drivsystemet har avgörande betydelse och det är så mycket mer än bara en stark motor. Med CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett drivsystem utan like. Alltid topprestanda när det behövs. Den energisnåla tekniken, noggrant anpassad till tröskans funktion, blir snabbt lönsam. Erfarenhet från utveckling av tröskor under 75 år resulterar i det bästa drivsystem som CLAAS har utvecklat. För de absolut bästa resultaten. Nya tekniska lösningar för högsta driftsäkerhet även under extrema förhållanden. TUCANO är redo

31 Ökad motoreffekt med bästa totalekonomi. Motor Drivning Kraft och driftsäkerhet inga kompromisser. Högeffektmotorn på 7,7 l i TUCANO uppfyller avgasnormen Tier 4 genom avgasefterbehandling och kyld avgasrecirkulation (EGR: Exhaust Gas Recirculation). Dessutom har motoreffekten ökats på alla TUCANO modeller. Omvandling av kväveoxiderna genom SCR och EGR. Mercedes-Benz motorn i TUCANO uppfyller normen genom en selektiv katalytisk reduktion (SCR: Selective Catalytic Reduction). Processen omvandlar kväveoxiderna i avgaserna till rent kväve och vatten. Tanken för urealösningen har en volym på 57 l. Med den kylda avgasrecirkulationen (EGR) uppnås en ytterligare reduktion av kväveoxiderna. Väl dimensionerat kylsystem med automatisk dammutsugning. TUCANO har ett högeffektivt gemensamt kylsystem för motor, hydraulik och klimatanläggning. Genom att kylartrumman gjorts större, har man effektivt kunnat höja kyleffekten. Den automatiska dammutsugningen ger en kontinuerlig rengöring av den roterande kylartrumman. Kyllamellerna håller sig rena längre. Luftintag och luftfilter. Luften för motorn på nya TUCANO sugs in från den roterande kylartrumman. Den aktiva föravskiljningen reducerar mängden partiklar i de båda luftfiltren. Filterytan har anpassats till den nya motorn och gjorts betydligt större. Dessa avgörande förbättringar ger markant längre underhållsintervall och betydligt kortare stilleståndstider. Bränsletank med upp till 750 l volym. Två batterier för 24 V motorstyrning, ett batteri för övrig 12 V elektronik

32 Mer kraft i alla lägen. 4 WD Centralsmörjning 4-TRAC 4 WD. 30 % mer dragkraft i fyrhjulsdriften. Centralsmörjning. Med multifunktionsspaken styr du den hydrostatiska framdrivningen på TUCANO utan frikoppling, utan växling. Snabbare vändningar och optimal anpassning av körhastigheten till varierande skördeförhållanden. Ditt alternativ för extra kraft fyrhjulsdrift. Med en enkel knapptryckning växlar du till 4WD som är driftsäker och underhållsfri och säkerställer att du tar dig fram vid svåra markförhållanden. Den nya fyrhjulsdriften har två centralt placerade hydrostatmotorer. Dessa är integrerade i axeln och kännetecknas av en markant högre verkningsgrad. Genom den integrerade konstruktionen dras betydligt färre ledningar utanpå. Under fuktiga förhållanden fastnar mindre smuts och risken för skador på drivningen minimeras. Större däck för fyrhjulsdriften. För ännu mer dragkraft under svåra förhållanden och en reducering av marktrycket går det att få däckutrustning i dimensionerna 600/65 R 28 eller VF 620/70 R 26 (TUCANO 570 / 450 / 440). Dessa båda däckutrustningar kan kombineras med däck upptill 800 mm bredd. Från centralsmörjningssystemets behållare transporteras smörjfett till alla smörjställen som är inprogrammerade. Dina fördelar: Tillförlitlig och regelbunden smörjning under körning Längre livslängd på lager och slitdelar Lägre förbrukning av smörjfett, minskat slitage lägre driftskostnader Mindre servicearbete och lägre servicekostnader 62 63

33 Fullt grepp. Hjulutrustning Underhåll Standarddäck CerexBib + 22% 5857 cm 2 2,4 bar 7314 cm 2 1,6 bar 800/70 R 32 / 9000 kg IF 800/70 R 32 / 9000 kg Dimensioner Standarddäck MICHELIN CerexBib 680/85 R 32 bar 2,9 1,8 800/70 R 32 bar 2,4 1,6 Dimensioner Standarddäck SVT CHO Continental 800/70 R 32 bar 2,4 1,6 Däckteknologi som skonar marken. Dina fördelar: Fakta i siffror: 0,6 till 1,1 bar lägre däcktryck möjligt vid full bärkraft jämfört med standarddäck av samma dimension en minskning med 35 % Däcken har 22 % större kontaktyta mot marken än standarddäck med samma transportbredd Drivaxel: 800/70 R 32 och 680/85 R 32 Styraxel: 620/70 R 26 och 520/80 R 26 Service och underhåll. Så lite som möjligt men så mycket som behövs. Svängbar kylartrumma för bekväm rengöring Stora heltäckande sidoplåtar för enkel service Enkel åtkomst till motorrummet med den flyttbara stegen Helt uppfällbar halmhuv Tryckluftssystem Centrala smörjställen Förvaringsbox för t ex verktyg Långa serviceintervall Intensivt samarbete mellan CLAAS och välkända däcktillverkare har resulterat i denna nya däckteknologi. Förbättrade köregenskaper på väg med de nya däcken. På fält kan de köras med lägre däcktryck och betydligt större kontaktyta, vilket ger mer dragkraft, mindre slirning och lägre bränsleförbrukning. Markpackningen minskar och markstrukturen förbättras. Mindre transportbredd och större anliggningsyta. Åtkomst höger sida. Åtkomst vänster sida

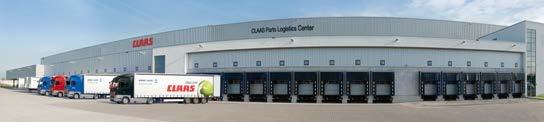

34 För din trygghet. CLAAS Service & Reservdelar. CLAAS Service & reservdelar Dina krav räknas. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. För din trygghet. ORIGINAL reservdelar och tillbehör. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativt bränsle och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. För din trygghet. För din verksamhet: CLAAS FARM PARTS. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. För din trygghet. Alltid den senaste tekniken. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. För din trygghet. Säkerhet kan planeras. Våra serviceprodukter hjälper dig att höja dina maskiners tillförlitlighet, att minimera risken för att maskinerna ska bli stående och att kunna göra beräkningar med fasta kostnader. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. För din trygghet. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. För din trygghet. Problemlösning per fjärrdiagnos: CLAAS TELEMATICS. CLAAS TELEMATICS i din maskin fogar samman två viktiga aspekter för dig: snabb hjälp av CLAAS servicetekniker plus ekonomiska fördelar för ditt arbete tack vare trådlöst nätverk. Vi löser dina problem på plats även när du inte ser oss. För din trygghet. CLAAS Parts Logistics Center i Hamm, Tyskland, har olika reservdelar på mer än m 2 yta

35 TUCANO 500 i översikt. Teknik i detalj 1 GPS PILOT S7 eller S10, GPS PILOT FLEX 2 Komforthytt 3 CEBIS 4 Tanktömning med upp till 105 l/s 5 LASER PILOT 6 VARIO skärbord med rapsutrustning 7 AUTO CONTOUR 8 Multikoppling 9 Skärvinkelinställning 10 APS trösksystem 11 Hydraulisk slagskoinställning för alla modeller 12 Hydrauliskt överbelastningsskydd på slagskon 13 Turbinfläkt 14 ROTO PLUS avskiljning 15 HD bosspridare 16 SPECIAL CUT halmhack 17 ACTIVE SPREADER 18 PROFI CAM 19 Mercedes-Benz motor med avgasnorm Tier 4 20 Fyrhjulsdrift med ny drivning 68 69

36 TUCANO 400 i översikt. Teknik i detalj 1 GPS PILOT S7 eller S10, GPS PILOT FLEX 2 Komforthytt 3 CEBIS 4 Tanktömning med upp till 105 l/s 5 LASER PILOT 6 VARIO skärbord med rapsutrustning 7 AUTO CONTOUR 8 Multikoppling 9 Skärvinkelinställning 10 APS trösksystem 11 Hydraulisk slagskoinställning för alla modeller 12 Hydrauliskt överbelastningsskydd på slagskon 13 Turbinfläkt 14 Intensivskakare 15 HD bosspridare 16 SPECIAL CUT halmhack 17 ACTIVE SPREADER 18 PROFI CAM 19 Mercedes-Benz motor med avgasnorm Tier 4 20 Fyrhjulsdrift med ny drivning 70 71

37 TUCANO 300 i översikt. Teknik i detalj 1 GPS PILOT S7 eller S10, GPS PILOT FLEX 2 Komforthytt 3 CEBIS 4 Tanktömning med 90 l/s 5 LASER PILOT 6 VARIO skärbord med rapsutrustning 7 AUTO CONTOUR 8 Multikoppling 9 Skärvinkelinställning 10 CLAAS trösksystem 11 Hydraulisk slagskoinställning för alla modeller 12 Hydrauliskt överbelastningsskydd på slagskon 13 Radialfläkt 14 Intensivskakare 15 HD bosspridare 16 SPECIAL CUT halmhack 17 Halmspridare 18 PROFI CAM 19 Mercedes-Benz motor med avgasnorm Tier 4 20 Fyrhjulsdrift med ny drivning 72 73

38 Övertygande. Hytt. Den rymliga VISTA CAB erbjuder en enastående tyst miljö så att du kan fokusera på ditt arbete Visuell kontroll av returgodset från förarsätet genom det belysta inspektionsfönstret CMOTION, multifunktionsspak, CEBIS, TELEMATICS, skördekartering och GPS PILOT säkerställer en unik övervaknings- och manöverkomfort Tröskteknologi. Upp till 20 % högre kapacitet med APS APS och APS HYBRID. Unik tröskteknologi i sin klass 3D-rensverk klarar fältlutningar på upp till 20 % Spannmålstanken på upp till l förlänger tömningsintervallen, och den höga tömningskapaciteten förkortar tömningstiden. Fördelar som ökar dagsavverkningen ACTIVE SPREADER för exakt och jämn halmfördelning över hela arbetsbredden TUCANO Tröskverk APS system Acceleratorvarvtal 80 % av tröskcylinderns varvtal MULTICROP slagsko Tröskcylinder, bredd mm Tröskcylinder, diameter mm Cylindervarvtal rpm med reduktionsväxel rpm /18 mm huvudslagsko Omslutningsvinkel, förslagsko grader Omslutningsvinkel, huvudslagsko grader Agnavskiljningsplåtar, manövrerbara utifrån Hydraulisk slagskoinställning Stor stenficka Avskiljningssystem ROTO PLUS, högkapacitetsrotor antal 1 1 Rotorlängd mm Rotordiameter mm Rotorvarvtal (stegvis drivning) rpm / 820 / 720 / 630 / 530 / 460 / 430 / / 820 / 720 / 630 / 530 / 460 / 430 / Rotorvarvtal variator (tillval) Variabel rotoravskiljningsyta Skakare antal Fallsteg antal Skakare, längd m 4,4 4,4 4,4 4,4 4,4 4,4 Skakaryta m ,8 5,8 7 5,8 Avskiljningsyta m 2 8,75 8,75 7,26 7,26 8,17 6,78 2 Intensivskakare Rensverk Förberedningsplan, utdragbart Rensfläkt 6 turbinfläktar 4 turbinfläktar 6 turbinfläktar 6 turbinfläktar 4 turbinfläktar 4 turbinfläktar 6 turbinfläktar Radialfläkt Elektrisk inställning av rensfläkt Dubbla fallsteg med rensluft Delade, motgående såll 3D-rensverk Total sållyta m 2 5,65 4,70 5,65 5,65 4,70 4,70 5,10 4,25 Elektrisk sållinställning Transport av returgodset till acceleratorn Visuell returgodskontroll från förarplats under drift TUCANO Spannmålstank Volym l Tömningsrör, svängningsvinkel grader Tömningskapacitet l/sek QUANTIMETER skördemätare Halmhack SPECIAL CUT, 80 knivar SPECIAL CUT, 68 knivar STANDARD CUT, 60 knivar STANDARD CUT, 52 knivar HD bosspridare Halmspridare ACTIVE SPREADER Framdrivning 4-TRAC EASY CEBIS TELEMATICS Uppdragshantering Skördekartering GPS PILOT, LASER PILOT, AUTO PILOT Motor Tillverkare Mercedes- Benz Mercedes- Benz Mercedes- Benz Mercedes- Benz Mercedes- Benz Mercedes- Benz Mercedes- Benz Mercedes- Benz Miljöklass Tier 4 Typ OM 936 LA OM 936 LA OM 936 LA OM 936 LA OM 936 LA OM 936 LA OM 936 LA OM 936 LA Antal cylindrar/cylindervolym ant./liter R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 Max effekt (ECE R 120) kw/hk 260/ / / / / / / /245 Avgasefterbehandling SCR + EGR Ureatank 57 l Luftkompressor Motorstyrning elektronisk elektronisk elektronisk elektronisk elektronisk elektronisk elektronisk elektronisk Bränsletank, 500 lit Bränsletank, 650 lit Bränsletank 750 liter Vikt (kan variera beroende på utrustning) exkl skärbord, halmhack, bosspridare kg TUCANO Dimensioner Hjulutrustning för drivaxel Ytterbredd 800/65 R 32 MI m 3,75 3,49 3,75 3,75 3,49 3,49 3,75 3,49 IF800/70 R 32 MI m 3,73 3,47 3,73 3,73 3,47 3,47 3,47 800/70 R 32 m 3,73 3,47 3,73 3,73 3,47 3,47 3,47 800/65 R 32 m 3,83 3,47 3,83 3,83 3,47 3,57 3,83 3,56 30,5 LR 32 m 3,49 3,49 3,49 3,49 710/75 R 34 m 3,49 3 3,36 3,49 3,49 3,36 3,36 3,49 3,36 IF 680/85 R 32 CFO m 3,48 3,21 3,48 3,48 3,21 3,21 3,48 3,21 680/85 R 32 m 3,48 3,21 3,48 3,48 3,21 3,21 3,48 3,21 650/75 R 32 m 3,21 3,21 3,21 3,47 3,21 620/75 R 30 F16 m 3,00 3,00 3,00 620/75 R 30 F20 m 3,23 Stålband, ris 900 mm m 4,17 4,17 Hjulutrustning för styraxel 14,5/75-20 IMP m 2,95 2,95 2,95 2,95 16,5/85-24 IMP m 3,28 3,13 3,28 3,28 3,13 3,13 3,28 3,13 440/80 R 24 MI m 3,13 3,28 3,28 3,13 3,13 3,28 3,13 500/70 R 24 IMP m 3,30/3,46 2 3,17/3,27 2 3,32/3,46 2 3,33/3,46 2 3,17/3,26 2 3,17/3,26 2 3,33/3,46 2 3,17/3, /70 R 24 MI m 3,18 3,33 3,33 3,18 3,18 3,33 3,18 500/85 R 24 IMP m 3,34/3,48 2 3,19/3,28 2 3,34/3,48 2 3,34/3,48 2 3,19/3,28 2 3,19/3,28 2 3,34/3,48 2 3,19/3,28 2 VF 520/80 R 26 m 3,34/3,48 2 3,19/3,28 2 3,34/3,48 2 3,34/3,48 2 3,19/3,28 2 3,19/3,28 2 3,34/3,48 2 3,19/3, /55-26,5 IMP m 3,61/3,70 2 3,46/3,50 2 3,61/3,7 2 3,61/3, /65 R 28 IMP m 3,7 2 3,50 2 3,7 2 3,7 2 VF620/70 R 26 MI m 3,7 3,50 2 3,7 2 3,7 2 1 För eftermontering 2 4-TRAC däckutrustning för styraxel 3 Ej i kombination med synkroniserad drivning av halmvinda Skärbord. VARIO skärbord med upp till 9,22 m arbetsbredd och optimerat materialflöde som ger upp till 10 % mer kapacitet Det "tänkande skärbordet" AUTO CONTOUR följer ojämnheter i såväl tvär- som längdriktning Extra flexibelt med CERIO eller VARIO skärbord, SUNSPEED, SWATH UP, vikbord eller MAXFLEX Nya VARIO 930 och 770 skärbord med 700 mm justering av skärbordslängden, samt rapsutrustning CPS CLAAS POWER SYSTEMS. Mercedes-Benz OM 936 ger tillförlitliga effektreserver även för de svåraste skördeförhållanden Däckteknologi för optimal skonsamhet mot marken och begränsad transportbredd Ny fyrhjulsdrift med 30 % mer dragkraft Enkel åtkomst för underhåll First CLAAS Service dygnet runt CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta de praktiska kraven. Vi förbehåller oss rätten att när som helst ändra tekniska specifikationer. Information och illustrationer ska uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre tydliggöra funktionen och får inte ske på eget bevåg, eftersom det kan medföra risk för skador. I den mån demontering får ske, hänvisas till respektive anvisningar i instruktionsboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande. 74 Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt

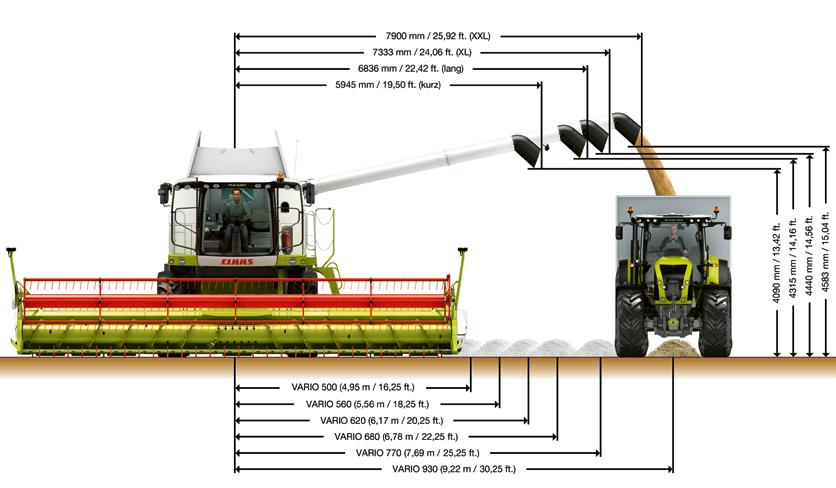

39 Skärbord Skärbordsalternativ VARIO skärbord VARIO 930, VARIO 770, VARIO 680, VARIO 620, VARIO 560, VARIO 500 CERIO skärbord CERIO 930, CERIO 770, CERIO 680, CERIO 620, CERIO 560 Standard skärbord C 490, C 430 Rapsutrustning För alla VARIO skärbord, ej tillgängligt för CERIO skärbord Vikbord C 540, C 450 SUNSPEED rader 12 och 8 MAXFLEX MAXFLEX 930, MAXFLEX 770, MAXFLEX 620, MAXFLEX 560 MAXFLO MAXFLO 1050, MAXFLO 900 VARIO risskärbord Som HD-variant med tillbehöret risskärverk CERIO risskärbord Som HD-variant med tillbehöret risskärverk SWATH UP SWATH UP 450 Standard skärbord Effektiv skärvidd C 490 (4,92 m), C 430 (4,32 m) CERIO 930 (9,22 m), CERIO 770 (7,70 m), CERIO 680 (6,78 m), CERIO 620 (6,17 m), CERIO 560 (5,56 m) Drivning enkelsidig drivning (remdrift) enkelsidig drivning (kardandrift) Infällbara stråskiljare Avstånd kniv inmatningsskruv mm , manuellt justerbar Knivhastighet slag/min Inmatningsskruv med multifingrar Hydraulisk reversering Skärbordsautomatik CONTOUR AUTO CONTOUR Haspelvarvtalsreglering Haspelhöjdsreglering Automatisk parkeringsposition Automatisk arbetsposition Reservkniv Axlyftare Höjd och bredd för bekväm tanktömning mm / 25,92 ft. (XXL) 7333 mm / 24,06 ft. (XL) 6836 mm / 22,42 ft. (lång) 5945 mm / 19,50 ft. (kort) VARIO 500 (4,95 m / 16,25 ft.) VARIO 560 (5,56 m / 18,25 ft.) VARIO 620 (6,20 m / 20,25 ft.) VARIO 680 (6,78 m / 22,25 ft.) VARIO 770 (7,69 m/25,25 ft.) VARIO 930 (9,22 m/30,25 ft.) 4090 mm / 13,42 ft mm / 14,16 ft mm / 14,56 ft mm / 15,04 ft. VARIO skärbord Effektiv skärvidd VARIO 930 (9,22 m), VARIO 770 (7,70 m), VARIO 680 (6,78 m), VARIO 620 (6,17 m), VARIO 560 (5,56 m), VARIO 500 (4,95 m) Drivning enkelsidig drivning Infällbara stråskiljare Avstånd kniv inmatningsskruv mm , 700 mm steglös justering Kniv genomgående Knivhastighet slag/min 1218 Lagring haspel och inmatningsskruv genomgående haspel och inmatningsskruv Diameter inmatningsskruv 660 Skärbordsautomatik CONTOUR AUTO CONTOUR Haspelvarvtalsreglering Haspelhöjdsreglering Horisontalinställning av haspeln Skärbordslängd Automatisk arbetsposition Automatisk parkeringsposition Reservkniv Axlyftare 4912 mm / 16,12 ft mm / 13,01 ft mm / 9,84 ft. 1 APS (7440) mm / 25,92 1 (24,41) ft. (kort) (8365) mm / 28,95 1 (27,44) ft. (lång) (8865) mm / 30,59 1 (29,08) ft. (XL) (9472) mm / 32,59 1 (31,10) ft. (XXL) Standard Tillval Tillgängligt Inte tillgängligt

40 Skörda säkrare och bättre. claas.se HRC / KK DC 0717
