LEXION

Transkript

1 LEXION

2 Nya LEXION. Dina fördelar.

3 go.claas.com/newlexion Namnet LEXION står för förmågan att möta alla utmaningar, att prestera efter högsta standard och att leverera tydliga, mätbara resultat. Inbyggt i LEXION finns unika erfarenheter från 75 års utveckling av CLAAS tröskor och förståelsen för vilka utmaningar som finns i framtiden, men också värdefulla och utvecklande synpunkter från kunderna. LEXION namnet förpliktigar. Komforthytt 4 EASY CEBIS, Multifunktionsspak, CMOTION 12 CLAAS TELEMATICS 14 Uppdragshantering, skördekartering, CRUISE PILOT 16 Automatiska styrsystem 18 Skärbord Inmatningskanal 22 Skärbordskomfort 24 VARIO skärbord, rapsutrustning 26 Risskärbord, sojaskärbord och vikbord 28 CONSPEED, CONSPEED LINEAR 30 SUNSPEED, RAKE UP 32 MAXFLO 34 Skärbordsautomatik 36 Tröskteknologi APS trösksystem 40 MULTIFINGER SEPARATION SYSTEM (MSS) 42 Rensverk 44 Spannmålstank, PROFI CAM, bakre kamera 46 QUANTIMETER, POWER SPREADER, SPECIAL CUT II 48 Halmhantering, spridningsinställning 50 CLAAS POWER SYSTEMS Motor, kylsystem 54 MONTANA 56 TERRA TRAC 58 Framdrivning 61 Däckteknologi, centralsmörjning 62 First CLAAS Service 64 Utrustningsalternativ 68 Tekniska data 71

4 Den nya hytten. Högsta förarkomfort.

5 Hytten måste ha högsta förarkomfort för högsta produktivitet även under långa arbetsdagar. Komforthytt

6 För optimala arbetsförhållanden. Den rymliga hytten på LEXION ger föraren stor rörelsefrihet och en utmärkt runtomsikt. Effektiv klimatanläggning, komfortabel ljudnivå och rattpelare med tre olika inställningsmöjligheter ger bästa arbetsmiljö. Dämpar, stödjer, ventilerar och värmer: den lyxiga förarstolen. Bästa arbetsmiljö för bästa effektivitet. Luftfjädringen med automatisk höjdkontroll justerar automatiskt efter förarens vikt och dämpar effektivt vibrationer med upp till 40 %. Ett pneumatiskt, dubbelt ländryggsstöd håller ryggen i form. Stolvärmen styrs med termostatautomatik. Tillval. Passagerarsäte med inbyggt kylskåp. Lädersäte Deluxe förarstol Integrerat armstöd till vänster på dörren Fällbart ryggstöd som "frukostbord" Kylskåp med en volym på 43 l Flera förvaringsfack go.claas.com/lexioncabin 6

7 Mer utrymme, komfort och förareprestanda. Ett knapptryck förvandlar natten till dag. Belysningskonceptet ger föraren utmärkt sikt över hela arbetsområdet. Smart utrustning, som t ex ledbelysning (follow me home), avrundar paketet. H9- eller Xenon-strålkastare gör natt till dag. Upp till tio arbetsstrålkastare Belysning för vikbord Sidobelysning, stubbelysning, belysning för styraxel Automatisk belysning på tanktömningsrör Automatiskt backljus Belysning för rensverk, spannmålstank, returgods Servicelampor under sidoplåtarna Flyttbar arbetslampa Via manöverpanelen kan arbetsbelysningen styras på ett överskådligt sätt. Enkel anpassning i CEBIS. Kylfacket (A) och passagerarsätet (B) bidrar i hög grad till hyttens förstklassiga komfort. Rattpelaren (C) har tre olika inställningsmöjligheter. Hytt Belysning 7

8 EASY. Enkelt merutbyte. Namnet säger allt. Den samlade expertisen på elektronik inom CLAAS kan summeras i ett ord: EASY. EASY står för Efficient Agriculture Systems och håller vad det lovar: maskininställningar, styrsystem och programvarulösningar blir enkelt med EASY. Du kan anpassa systemen perfekt till varandra och få ut det bästa av dina maskiner för din verksamhet. Gör det enkelt. EASY konceptet har fyra komponenter. Specialister var för sig, ett starkt team tillsammans. on board styrning och optimering från förarplatsen on field ökad produktivitet på fältet on track maskinövervakning och dataregistrering on farm programvarulösningar för just din verksamhet

9 Snabbare anpassning till skiftande fältförhållanden. Ökad produktivitet. Optimerad kapacitet. EASY gör det möjligt. EASY Efficient Agriculture Systems från CLAAS

10 Allt under kontroll. CEBIS. Föraren i centrum. Information, registrering, styrning och övervakning med det elektroniska informationssystemet CEBIS. Det utmärker sig genom en tydlig och logiskt indelad menystruktur. En snabb blick är allt som krävs: CEBIS display ger dig god översikt över aktuell status. En fältbild och en färdbild ger tydlig och relevant information. Varningsmeddelanden visas med ikoner och svensk text, samt ljudsignal. CEBIS på vägen. 1 Menyrad 2 Körhastighet och motorvarvtal 3 Drifttimmar 4 Bränslemätare och motortemp Status DPF CEBIS på fältet. 5 Spillindikator 6 Areal- och skördemätare 7 Körinformation (upp till 40 fritt valbara displayer) 8 Meddelandefönster (larm/information) 9 Skärbordsposition (AUTO CONTOUR/stubbhöjd) 10 Returgodskontroll (volym/kvalitet) 10

11 Stor och tydlig monitor. Lättavläst CEBIS 8,4" färgdisplay. Riktas enkelt och flexibelt med kulfästet, helt efter förarens behov. Överskådlig, enkel och snabb hantering. Grundinställning sker med CEBIS funktionsväljare (B) Med HOTKEY ges snabb åtkomst till manövrering av ytterligare funktioner (E) Vald funktion visas i CEBIS (H) Menynavigering och ändring av inställningar med CEBIS och HOTKEY (A/D) CF-kort (Compact Flash card) gör datautbytet extremt enkelt Med knappen DIRECT ACCESS går man direkt till senast använda meny samt kopplar upp aktuell kamerabild Manöverpanelen är enkel och logisk. Den är integrerad i förarstolens armstöd och positionen kan enkelt anpassas efter förarens önskemål. Reglage enl bild: A CEBIS öka/minska värde B CEBIS funktionsval C ESC D HOTKEY öka/minska värde E HOTKEY funktionsval F Infoknapp G DIRECT ACCESS H CEBIS display I Skärbord TILL/FRÅN J Tröskverk TILL/FRÅN K Skärbordsreversering L Vänster sidokniv TILL/FRÅN M Funktionsväljare VARIO/sidolutning/HOTKEY N Växelväljare O Parkeringsbroms P LASER PILOT, väljare vänster/höger Q 4 WD R Motorvarvtal, 3 steg S Uppfällning, tankförhöjning CEBIS reglage go.claas.com/lexioncebisdemo CEBIS monitor Manöverpanel 11

12 Optimering av prestanda med CEBIS. CEBIS ger dig tillgång till grödspecifika värden för en automatisk grundinställning av tröskan. För att sedan optimalt utnyttja kapaciteten har CEBIS rekommendationer för alla tänkbara justeringar. Om t ex sållspillet är för högt föreslår CEBIS som en första åtgärd att översållet öppnas med 1 mm. Enbart för detta exempel finns det åtta möjliga åtgärder i CEBIS, vilka föraren kan genomföra manuellt. Föraren får därmed en omfattande hjälp i att utnyttja tröskans kapacitet på bästa sätt. 12

13 Fler funktioner med fingertoppskänsla. CMOTION. Ett samlat grepp för mer komfort. ❸ ❹ ❼ Multifunktionsspaken som är integrerad i armstödet spelar en viktig roll för den komfort och smidighet som upplevs när man kör och hanterar LEXION. CMOTION är ergonomiskt anpassad för högerhanden och har ett logiskt trefinger-koncept. Med spaken kan du reglera körhastighet och samtidigt hantera en rad andra funktioner utan att flytta handen. ❺ ❶ ❻ 1 Höjdinställning av skärbord 2 AUTO PILOT, (styrning, CRUISE PILOT, CEMOS) 3 Utfällning, tanktömningsröret 4 Infällning, tanktömningsröret 5 Stopp av skärbord 6 Haspelinställningar 7 Tanktömning TILL/FRÅN ❷ På baksidan av multifunktionsspaken finns ett reglage (8) för manuell manövrering av VARIO skärbordslängd och skärbordets sidolutning samt justering av det valda HOTKEY värdet. Ditt val: Multifunktionsspak eller CMOTION CEBIS Multifunktionsspak CMOTION 13

14 Full information. CLAAS TELEMATICS. Registrering av stilleståndstid Tanktömning Väntan på tanktömning Full överblick med ett musklick. Med CLAAS TELEMATICS kan du när som helst nå all viktig information om din tröska via Internet. Utnyttja fördelarna med CLAAS TELEMATICS. Optimera dina inställningar. Snabbt och enkelt ta fram dina skördedata via Internet, så att du kan finjustera inställningar för bästa resultat under alla förhållanden, alla dagar. Effektivisera skördearbetet. En rapport med analys av arbetstid och en mängd andra data skickas dagligen till dig via e-post. Det ger dig möjlighet att analysera och optimera tröskans inställningar inför nästa arbetspass. Information om tröskans kördrag och stillestånd kan användas för att planera logistiken. Uppdragshanteringen kan följas online. CLAAS TELEMATICS, ett verktyg som ökar effektiviteten och höjer lönsamheten. Enkel dokumentation. Använd TELEMATICS för att exportera relevanta data till gårdsdatorn, t ex skördevariationer. Skördekartor kan visas grafiskt för snabbare analys. Förare, driftsledare och servicepersonal kan få tillgång till all information om tröskan. 14

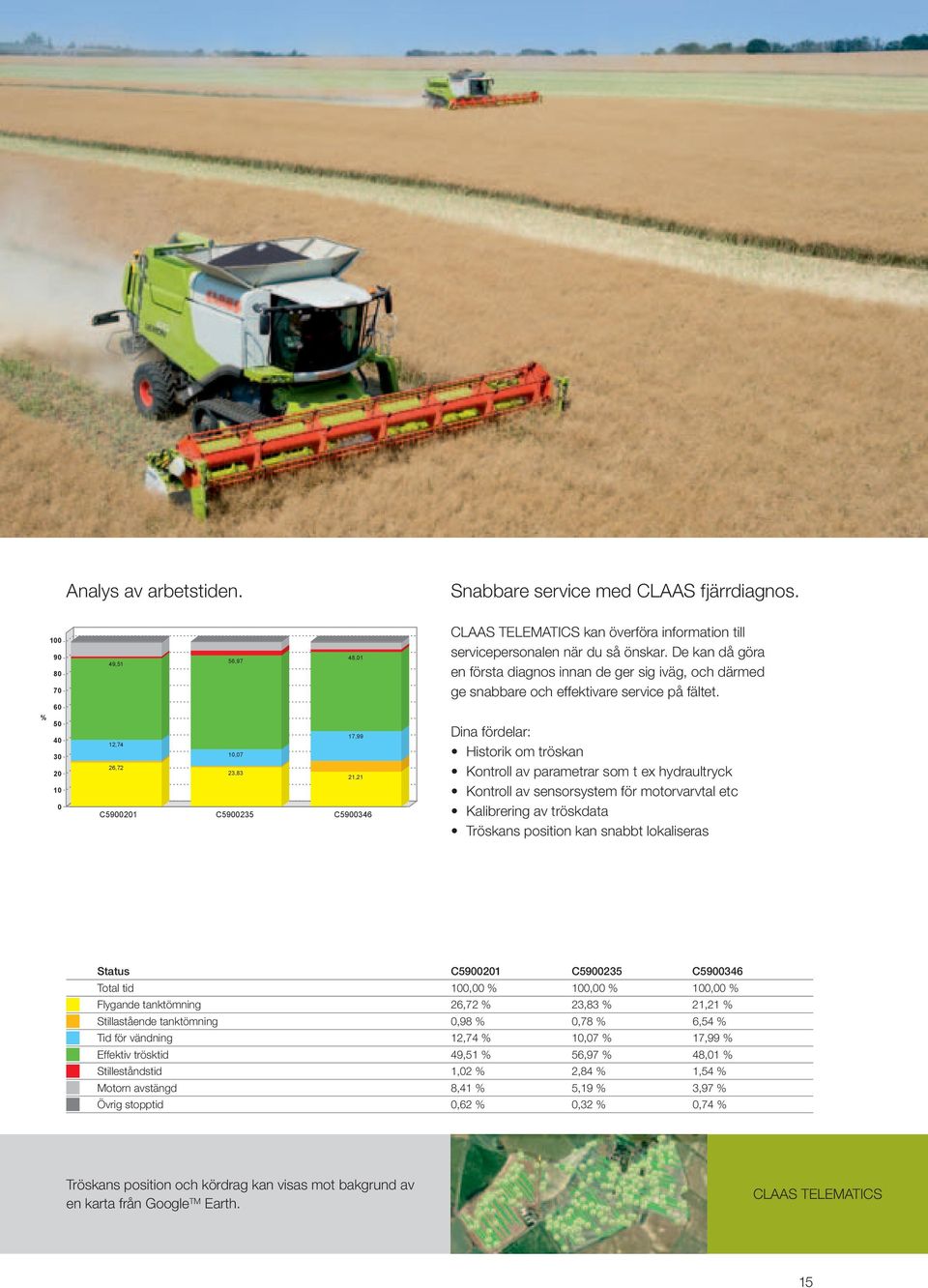

15 Analys av arbetstiden. Snabbare service med CLAAS fjärrdiagnos. CLAAS TELEMATICS kan överföra information till servicepersonalen när du så önskar. De kan då göra en första diagnos innan de ger sig iväg, och därmed ge snabbare och effektivare service på fältet. Dina fördelar: Historik om tröskan Kontroll av parametrar som t ex hydraultryck Kontroll av sensorsystem för motorvarvtal etc Kalibrering av tröskdata Tröskans position kan snabbt lokaliseras Status C C C Total tid 100,00 % 100,00 % 100,00 % Flygande tanktömning 26,72 % 23,83 % 21,21 % Stillastående tanktömning 0,98 % 0,78 % 6,54 % Tid för vändning 12,74 % 10,07 % 17,99 % Effektiv trösktid 49,51 % 56,97 % 48,01 % Stilleståndstid 1,02 % 2,84 % 1,54 % Motorn avstängd 8,41 % 5,19 % 3,97 % Övrig stopptid 0,62 % 0,32 % 0,74 % Tröskans position och kördrag kan visas mot bakgrund av en karta från Google TM Earth. CLAAS TELEMATICS 15

16 Elektroniksystem. Data kan behandlas och skickas snabbare än någonsin. Den nya elektroniken förbättrar funktionerna för styrsystemen. LEXION är redan väl förberedd för framtida krav. Uppdragshantering. Med CEBIS kan du enkelt hantera dina uppdrag. Med AGROCOM MAP START programvara från CLAAS kan du dessutom förbereda kund- och fältdata direkt i gårdsdatorn för inmatning och behandling i CEBIS. Alla data sparas efter avslutat uppdrag eller avslutad arbetsdag Data kan skrivas ut i hytten eller överföras med ett minneskort Alla data kan visas och vidarebehandlas på dator Skördedata per dag, per fält eller säsong kan visas och skrivas ut från CEBIS Skördekartering. Med uppdragshanteringen som bas kan LEXION utrustas för skördekartering. Sensorer i LEXION mäter avkastning och vattenhalt, medan CEBIS lägger till geografiska koordinater med hjälp av GPS. Alla mätvärden sparas på ett uttagbart minneskort och kan därför lätt överföras. Med den medföljande programvaran AGROCOM MAP START kan du skapa relevanta skördekartor som underlag för din framtida odlingsstrategi. Alla elektroniska anslutningar löper samman i förarhytten. Kördragen kan visas i CEBIS med GPS-teknik. 16

17 Dra nytta av hela potentialen. CRUISE PILOT automatisk anpassning av körhastighet. CLAAS CRUISE PILOT styr automatiskt skördehastigheten för bästa resultat. Beroende på valt körläge, reglerar CRUISE PILOT tröskans körhastighet baserat på flera parametrar: materialmängd i inmatningskanalen, motorbelastning och ev spill. För att utnyttja LEXION på bästa sätt kan du snabbt och enkelt, med CEBIS HOTKEY, ställa in max hastighet och välja reaktionstid i fem nivåer. Klar fördel: CRUISE PILOT arbetar med framförhållning och reagerar innan tröskverket överbelastas. LEXION arbetar alltid automatiskt med maximal kapacitet för bästa skörderesultat. Följande körlägen kan väljas: Konstant hastighet angiven börhastighet Konstant avverkning angiven börkapacitet Konstant avverkning med spillkontroll ange önskad börkapacitet och accepterad spillnivå Den faktor som begränsar skördekapaciteten, t ex motorbelastning, spill eller materialflöde, visas i CEBIS. Motorbelastning Spillnivå Materialmängd i inmatningskanalen 6 km/h 8 km/h 4 km/h Avkastning En mängd information kan skrivas ut när så önskas. Uppdragshantering Skördekartering CRUISE PILOT 17

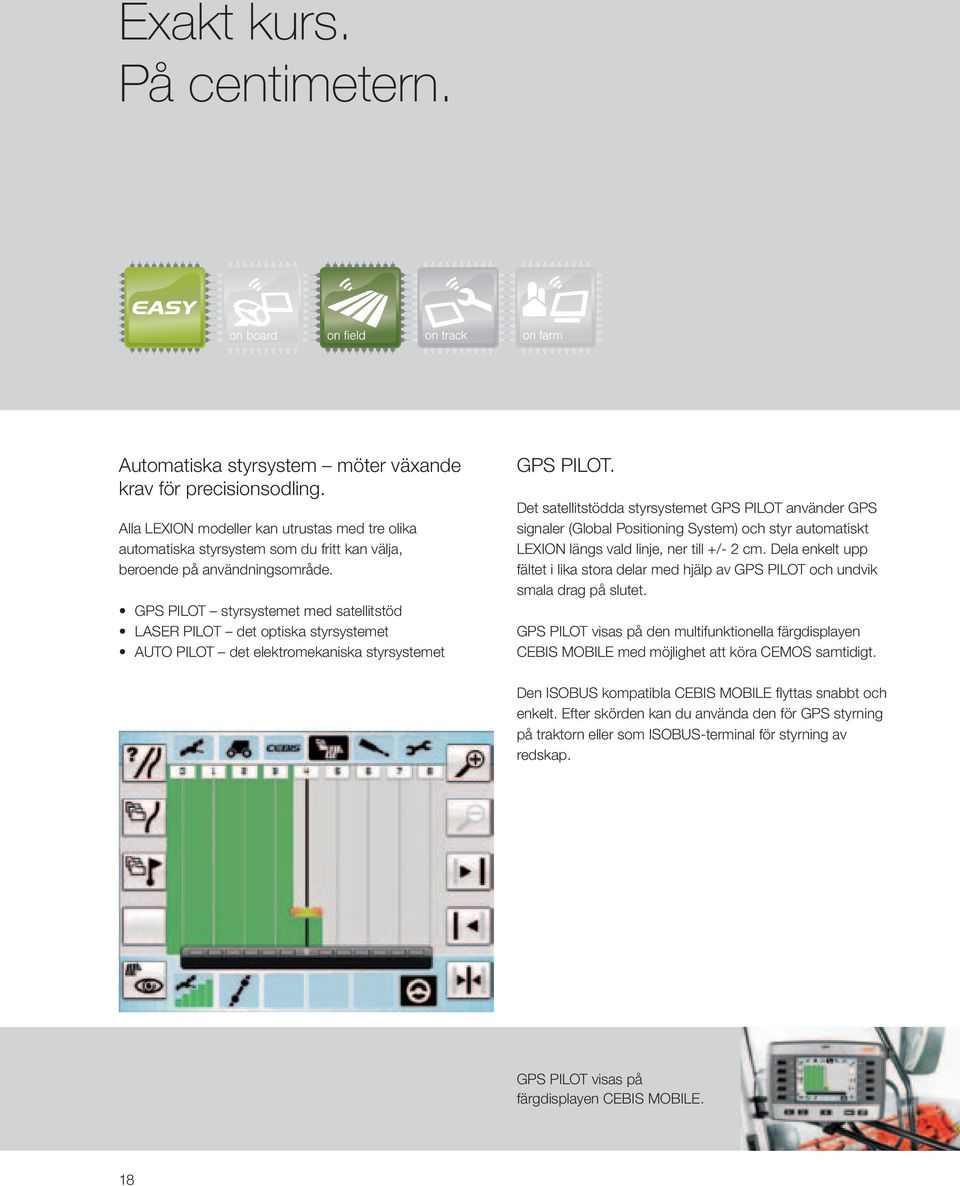

18 Exakt kurs. På centimetern. Automatiska styrsystem möter växande krav för precisionsodling. Alla LEXION modeller kan utrustas med tre olika automatiska styrsystem som du fritt kan välja, beroende på användningsområde. GPS PILOT styrsystemet med satellitstöd LASER PILOT det optiska styrsystemet AUTO PILOT det elektromekaniska styrsystemet GPS PILOT. Det satellitstödda styrsystemet GPS PILOT använder GPS signaler (Global Positioning System) och styr automatiskt LEXION längs vald linje, ner till +/- 2 cm. Dela enkelt upp fältet i lika stora delar med hjälp av GPS PILOT och undvik smala drag på slutet. GPS PILOT visas på den multifunktionella färgdisplayen CEBIS MOBILE med möjlighet att köra CEMOS samtidigt. Den ISOBUS kompatibla CEBIS MOBILE flyttas snabbt och enkelt. Efter skörden kan du använda den för GPS styrning på traktorn eller som ISOBUS-terminal för styrning av redskap. GPS PILOT visas på färgdisplayen CEBIS MOBILE. 18

19 LASER PILOT. De elektronisk-optiska sensorerna i LASER PILOT känner med hjälp av ljusimpulser av kanten mellan skördad och oskördad gröda och styr automatiskt LEXION längs denna kant. LASER PILOT kan enkelt fällas in vid transport och finns för både vänster och höger sida. Optimal placering på skärbordets sida, nära kanten av den skördade delen av fältet, säkerställer en hög nogrannhet även vid liggsäd och på sluttande mark. AUTO PILOT. Två digitala sensorer på majsbordet registrerar positionen för LEXION, styr tröskan automatiskt för exakt radföljning i majsfältet. I alla lägen på bästa sätt. AUTO PILOT ökar kapaciteten och höjer lönsamheten. Dina fördelar. Hög driftsäkerhet, oavsett siktförhållanden Fullt utnyttjande av skärbordsbredden Högre precision vid arealregistrering och skördekartering Minskad bränsleförbrukning Minskad tid för vändning Ökad effektivitet Föraren kan fokusera på tröskans inställningar LASER PILOT AUTO PILOT Automatiska styrsystem 19

20 Skärbord för alla grödor.

21 Standard skärbord VARIO skärbord Skärbord för raps Skärbord för ris Vikbord FLEX sojaskärbord CONSPEED SUNSPEED RAKE UP MAXFLO Tröskan måste användas så effektivt som möjligt. LEXION har ett flertal skärbord som passar många behov. Skärbord

22 Kraftfull inmatning. Universell inmatningskanal. Den universella inmatningskanalen fungerar för alla grödor och man slipper ineffektiv omställningstid. En plan inmatningsvinkel mot tröskverket ger jämnt flöde. Kraftiga inmatningskedjor och inmatningslister ger hög stabilitet. Den utbytbara slitplåten säkrar en mycket lång hållbarhet. På höger resp vänster sida finns det en hydraulkolv för styrning av AUTO CONTOUR. HD inmatningskanalen (Heavy Duty) har en extra stödrulle i mitten. Ett starkare stöd för inmatningslisterna i vändrullen ökar stabiliteten och optimerar kedjestyrningen. MONTANA inmatningskanal för skärbord upp till 9 m. Förutom alla välkända AUTO CONTOUR funktioner, påverkar det innovativa MULTI CONTOUR-systemet bordets skärvinkel och svängramen i förhållande till markens lutning på LEXION MONTANA. MONTANA inmatningskanal är utrustad med en horisontell hydraulkolv för reglering av skärvinkeln och två kolvar för AUTO CONTOUR och sidolutning. Den robusta konstruktionen är avsedd för VARIO skärbord upp till 9 m bredd. HP inmatningskanal. För optimal anpassning till alla skördeförhållanden erbjuder HP (Header Pitch) inmatningskanal en manuell eller en hydraulisk justering av skärvinkeln. Utifrån mittpositionen kan skärvinkeln ändras 8 bakåt och 11 framåt. AUTO CONTOUR. Positionsindikering för sidolutningen på skärbordet i CEBIS. 22

23 Direkt skärbordsdrivning. Minskad bränsleförbrukning med bibehållen prestanda här har den raka skärbordsdrivningen en stor betydelse. Kraften kommer till nytta där den behövs. Tröskor utvecklas hela tiden, tröskverkens kapacitet blir högre, och därmed volymen på grödan som ska transporteras genom inmatningen. Detta ställer högre krav på skärbordsdrivningen. Skärbordsdrivningen på LEXION imponerar med hög effekt och med variator som tillval. Detta betyder att CLAAS kan erbjuda rätt drivning till kundspecifika behov samt säkerställa högsta kapacitet och kvalitet. Skärbordsbroms. Effektivt skydd mot främmande föremål och skador av andra orsaker. Via multifunktionsspaken kan skärbordsbromsen (1) vid behov snabbstoppa skärbordet. Skärbordsbromsen är monterad direkt på inmatningskanalen vilket minskar belastningen på såväl remmar som drivning. Högre bromsmoment och mindre slitage. Hydraulisk reversering. Hydrauliken (2) möjliggör skonsam reversering med högt startvridmoment. Aktiveras bekvämt från hytten med en vippbrytare. Rotationsriktningen ändras även på den hydrauliska haspeldrivningen. För fri sikt: dammreducering vid inmatningskanalen. Inmatningskanal 23

24 Skärbord för alla grödor. För alla världens skörderegioner och för varje tröskbar gröda finns det ett passande skärbord från CLAAS. Oavsett om det är för spannmål som vete, råg, korn, havre och rågvete, eller för raps, majs, solrosor, ris, soja, linser, gräs- och klöverfröer eller hirs. Dra nytta av den unika kombinationen av prestanda och tekniska fördelar. Multikoppling. Den centrala kopplingen för alla hydrauliska och elektroniska anslutningar till skärbordet. Sparar dyrbar tid genom färre arbetsmoment vid till- och frånkoppling Alla anslutningar är integrerade vilket eliminerar risken för förväxling Enkel att ansluta, även under tryck Miljövänligt utan oljespill Centrallåsning. En enda spak på vänster sida av skärbordet aktiverar alla låsanordningar samtidigt. Reservkniv och axlyftare. Alla CLAAS skärbord är utrustade med reservkniv. Knivbladen av härdat material är extremt slitstarka. Axlyftarna underlättar ren upptagning av grödan med minimalt spill. Samtidigt minskar risken för stenar i skärbordet vid liggande gröda. På skärbordets baksida finns upphängning för extra axlyftare. Enkelt och bekvämt med multikoppling och centrallås. 24

25 Fler starka fördelar med CLAAS skärbord. Mjukstartautomatik. Gradvis inkoppling av skärbordet förhindrar spetsbelastning i drivningen. Hydrostatisk haspeldrivning. En pump med variabelt flöde ger ett moment på maximalt 1000 Nm till haspeln. Därmed varieras haspelns varvtal automatiskt, anpassat till körhastigheten. Gott om kraft tack vare det höga momentet Högre verkningsgrad än för kugghjulspumpar En sluten hydraulkrets säkerställer exakt haspeldrivning Snabb reaktion för anpassning av haspelvarvtalet Hög lyfthöjd för haspeln Säker vägtransport. I likhet med CLAAS skärbord, är skärbordsvagnarna enkla att anpassa efter behov. Standardskärbord, VARIO eller skärbord med rapsförlängning och sidoknivar, vagnen passar alltid exakt. Det är enkelt och bekvämt att ställa av skärbordet på vagnens anpassningsbara skärbordsstöd. Transporten blir trygg och säker. De största vagnarna kan utrustas med förvaringsbox för rapsutrustning. Skärbordsvagnar för skärbord med bredder från 3,7 m till 7,5 m har en traditionell enkelaxel. För skärbord från 9,0 m är tvåaxlade vagnar en säker lösning. De större vagnarna är dessutom utrustade med påskjutsbroms och parkeringsbroms. Förvaring av extra axlyftare på skärbordet. Skärbordskomfort 25

26 VARIO skärbord / rapsutrustning VARIO bättre än någonsin. Jämnt materialflöde. VARIO skärbord ger en jämn matning av grödan till tröskverket. Därmed ökas kapaciteten och tröskans potential kan utnyttjas fullt ut. Bränsleförbrukningen minskas och produktiviteten ökas. Fler fördelar: Perfekt anpassning till olika strålängder Varvtalet för motor, tröskverk och rensverk hålls stabilt Konstant hög kapacitet Inga spetsbelastningar tack vare jämnt flöde Skonar drivningarna V 1200 och V 1050 högkapacitetsskärbord. Robust drivningskoncept med dubbelsidig synkroniserad knivdrivning för lugn och säker gång Knivdrivning med ökad snittfrekvens Centrumupphängning för haspel och inmatningsskruv ger bättre stabilitet Större inmatningsskruv, 660 mm diameter, för bättre flöde och säkrare inmatning Justerbara avskrapare Nydesignad haspel minskar risken för lindning Hydraulpump som kan stängas av Överbelastningsskydd skyddar mot skador Haspeln för V 900 och V 750. Betydligt mindre risk för lindning: haspelns nya utformning och haspelfingrar i samma utförande som på skärborden V 1200 och V 1050 finns nu också på V 900 och V 750. Drivning V 1200 och V

27 Knivposition -10 cm Raps måste skördas varsamt. Oljeväxternas fröskidor kräver en extremt varsam behandling för att undvika spill, eftersom de lätt spricker upp. Därför är plåten i skärbordets bakkant och skärbordsbottnens förlängning ovärderliga delar i utrustningen för skörd av oljeväxter med VARIO skärbord. Detta ger en markant minskning av skärbordsspillet. Det rätta snittet. Vid skörd av spannmål kan skärbordsbottnen förlängas steglöst med upp till 20 cm eller förkortas med upp till 10 cm för att hålla inmatningen jämn och avverkningen hög. Vid rapsskörd kan skärbordsbottnen flyttas framåt 50 cm den integrerade skärbordsförlängningen är snabbt klar. Knivposition +20 cm Hydrauliskt drivna sidoknivar på höger och vänster sida monteras snabbt och enkelt utan extra verktyg. Den hydrauliska knivdrivningen är integrerad i skärbordet. Knivposition +50 cm -10 cm Standard +20 cm +50 cm Rapsutrustningen kan förvaras i en låda på transportvagnen (tillval). Det minskar vikten på skärbordet. VARIO skärbord Utrustning för raps 27

28 Utvecklande fördelar vikbordet. Små fält, smala vägar och trånga passager: med vikbordet håller LEXION enkelt en hög dagskapacitet, det behöver varken monteras eller demonteras. Man får dessutom optimala köregenskaper, en utmärkt sikt och kan köra från ett fält till nästa praktiskt taget utan avbrott. Dina fördelar: Inget behov av skärbordsvagn Kraftigt minskad ställtid Enorma tids- och kostnadsbesparingar Extremt enkelt handhavande Högsta driftsäkerhet Säker transport på vägen Högre effektivitet Bättre logistik Sojaskärbord med jordnära kvaliteter. Sojabönor växer med baljor väldigt nära marken. Därför är det nödvändigt att skära av grödan precis ovanför markytan för att minimera spill vid skörden. FLEX skärbord från CLAAS är utrustade med en flexibel knivbalk som anpassar sig efter ojämnheter i marken. Knivbalken har en flexibilitet på upp till 100 mm. Inmatningsskruven, haspeln och knivbalken är delade. Tillsammans med skärvinkeljusteringen på HP inmatningskanal kan man undvika upptagningsspill vid alla skördeförhållanden. Dessa skärbord fungerar även för ärtor och andra specialgrödor, t ex klöver. Skörda sojabönor utan spill. 28

29 Skärbord för ris / Sojaskärbord FLEX / Vikbord Snabbt, enkelt lönsamt. Dubbelkniv. Risplantor har mycket starka stjälkar. För att man ska kunna skörda ris snabbt och med goda resultat har skärborden knivbalk med dubbelkniv. Bladen är specialhärdade och extremt hållbara. Härdad inmatningsskruv. På grund av den intensiva bevattningen av risfälten lagras smutspartiklar på plantorna som sliter extra mycket på tröskan vid skörd. För att motverka slitage är den härdade inmatningsskruven försedd med sintrade kanter. På sidorna utgör särskilda avvisare ett tillförlitligt skydd mot lindning. Sammantaget ger detta ett optimalt flöde och hög kapacitet. Avvisare skyddar mot lindning. Härdad inmatningsskruv. Risskärbord Skärbord för sojabönor Vikbord 29

30 CONSPEED / CONSPEED LINEAR Kraftfull och effektiv majsskörd. Med ökade krav på plockningskapacitet CONSPEED och CONSPEED LINEAR. En hög plockningskapacitet med samtidig skonsam behandling av majskolvarna har en avgörande betydelse för tröskans kapacitet. CONSPEED och CONSPEED LINEAR majsplockare uppfyller dessa krav och har anpassats till LEXION på optimalt sätt. Föraren kan se det inställda avståndet mellan plockplåtarna i CEBIS. Utnyttja den maximala effektiviteten hos CONSPEED: Plockvalsarnas knivar förstärkta med specialstål Elhydraulisk justering av avståndet för plockplåtarna Horisontalhack för sönderdelning av stjälkarna Säker drivning med enbart vinkelväxlar och drivaxlar Kraftiga plastkåpor AUTO PILOT styr tröskan automatiskt Enkel varvtalsinställning Anpassningsbar till alla skördeförhållanden Under plockvalsarna finns roterande knivar som hackar sönder stänglarna i korta bitar för snabb nerbrytning. 30

31 CONSPEED principen med konformade plockvalsar. CONSPEED majsplockare drivs av vinkelväxlar och axlar. Plockarens varvtalsanpassning kan ställas in steglöst via en variator. Utmärkande för CONSPEED: konformade plockvalsar. De drar först långsamt majsplantorna nedåt så att kolvarna går emot plockplåtarna. Plantresterna dras sedan snabbt nedåt. Denna konstruktion säkerställer hög plockkapacitet med skonsam behandling och lågt spill. Snabbt och bekvämt mellan fälten. Från hytten kan de enskilda plockenheterna på de hopfällbara 6- och 8-radiga CONSPEED och CONSPEED LINEAR enkelt fällas ihop elektrohydrauliskt till en transportbredd på 3 m. CONSPEED LINEAR principen med linjära plockvalsar. CONSPEED LINEAR majsplockare drivs med kuggväxel. Sex olika plockvarvtal säkerställs enkelt genom byte av två kugghjul. De raka, linjära plockvalsarna har kraftig infästning framtill. Solrosutrustning för CONSPEED LINEAR. CONSPEED LINEAR majsplockare kan förses med utrustning för solrosskörd. Då monteras knivar över plockvalsarna, sidorna höjs och en påbyggnad placeras baktill på CONSPEED. Kedjan vänds och styrningen ändras. CONSPEED CONSPEED LINEAR 31

32 Den effektiva SUNSPEED principen. SUNSPEED skärbordet uppfyller alla förväntningar på maximal kapacitet med minimalt spill, högsta driftsäkerhet, minimala ställtider och bekväm manövrering. När solrosorna fångas upp av torpederna, hjälper den ställbara styrplåten till att pressa frökorgarna framåt. Samtidigt förhindrar rivarvalsen ett för tidigt snitt. Den specialutformade haspeln med pinnar och extra gummimedbringare matar in de avskurna frökorgarna till inmatningsskruven och inmatningskanalen. Eftersom enbart själva frökorgarna hamnar i tröskan blir resultatet rent frö och lågt slitage. SUNSPEED anpassar sig. Haspelns höjd och varvtal kan ställas in hydrauliskt De ställbara styrplåtarna håller stjälkarna på plats så att bara själva frökorgarna på solrosorna skördas Spalten mellan solrostorpederna anpassas efter stjälkarnas tjocklek med styrskenor Torpedernas lutning kan också ställas in och anpassas till de mest skilda skördeförhållanden Ställbar styrplåt Haspel Knivbalk Rivarvals Rivarvals Ställbara torpeder 32

33 SUNSPEED/RAKE UP Mer flexibilitet. Specialisten RAKE UP. I grödor där direkttröskning inte fungerar, bevisar LEXION återigen sin tillförlitlighet i alla förhållanden. Med RAKE UP kan man samla upp strängar av i stort sett alla grödor. Framför allt när det gäller grödor som raps eller gräsfrö är detta koncept en effektiv lösning. RAKE UP det unika uppsamlingskonceptet. Utmärkande för RAKE UP är bl a den kurvbanestyrda pickupen. De styrda pinnarna är monterade på sex armar. De viker nedåt när grödan släpps på matarduken, som leder vidare till inmatningsskruven och inmatningskanalen. En tvådelad nedhållare ger ett snabbt flöde. Från hytten kan pickupens varvtal ställas in steglöst med hydraulik. SUNSPEED RAKE UP 33

34 MAXFLO Jämnt och säkert flöde. Ett speciellt inmatningssystem. MAXFLO bevisar sin kapacitet framför allt i områden med låg eller medelgod avkastning. Den enkla funktionsprincipen: plantorna skärs av med knivarna och förs med transportband inte med skruv till inmatningskanalen. Denna princip garanterar jämn och säker inmatning även vid mindre materialmängder. Annorlunda än med traditionell teknik. I skärbordets mitt har MAXFLO medbringare på inmatningsskruvens sidor som tar tag i materialet. Ett styrelement leder grödan in till inmatningsskruvens kurvbana och därefter in i inmatningskanalen. Denna konstruktion från CLAAS säkerställer ett extra jämnt flöde. Med hjälp av styrelementet förs materialet skonsamt in till inmatningspinnarna. Matarbandens hastighet kan ställas steglöst från CEBIS. 34

35 Så fungerar tekniken. De synkroniserade motgående knivarna drivs med länkaxlar på inmatningskanalens båda sidor Skärbordets transportskruvar drivs med vinkelväxlar, alternativt hydraulik Varvtalet kan ställas in i tre steg (150/200/250 rpm) Hastigheten på matarbanden i skärbordet kan anpassas från hytten via CEBIS Matarbanden kan reverseras Ett överbelastningsskydd skyddar den linjära, synkroniserade knivdrivningen Den mittlagrade haspeln reducerar med sin unika haspelform risken för lindning Rapsutrustning kan också monteras Sensorisk markföljning. Upp till sex avkännare under skärbordet tar över AUTO CONTOUR styrningen och höjdinställningen av skärbordet. Extra stödhjul på MAXFLO dämpar skärbordet med hjälp av hydraulik och gasackumulator. MAXFLO två i ett. I områden där direkttröskning inte är möjlig kan du använda MAXFLO till att lägga strängar. Med enkel, snabb ombyggnad av MAXFLO kan grödan läggas i en sträng: Demontering av inmatningsskruven på skärbordet Förskjutning av ett av de båda matarbanden med bakre vägg, för att stänga öppningen till inmatningskanalen Ändra transportriktning för ett av de båda banden så att båda banden går åt samma håll Strängen kan läggas på höger respektive vänster sida. Resultatet: en perfekt sträng som senare kan plockas upp med RAKE UP. Hjulstället på MAXFLO dämpar skärbordet. MAXFLO 35

36 CLAAS CONTOUR säkrar god markföljning. Skärbord med CLAAS CONTOUR anpassar sig automatiskt till ojämnheter i marken längs med färdriktningen. CONTOUR håller det förinställda marktrycket konstant. Varje gång skärbordet sänks ned, återgår det automatiskt till förvald stubbhöjd. AUTO CONTOUR: snabbare och mer exakt. AUTO CONTOUR kompenserar för ojämnheter i marken både på längden och på tvären. Avkännare under skärbordet reagerar snabbt och reglerar styrningen av hydraulkolvarna på inmatningskanalens sidor. Elektroniska sensorer registrerar hydraultrycket och reagerar snabbt Ventilstyrda gasackumulatorer garanterar optimal dämpning, även vid skärbord med olika vikt CLAAS AUTO CONTOUR jämför kontinuerligt aktuell skärbordsposition med önskat värde och justerar automatiskt skärbordet så att det följer markens konturer på bästa sätt. Detta avlastar föraren ytterligare, särskilt viktigt vid långa arbetsdagar, på natten, vid liggande grödor, sidolutning eller stenig mark. AUTO CONTOUR hjälper till att öka kapaciteten och att utnyttja LEXION ännu mer lönsamt. Dubbelverkande hydraulkolvar reglerar skärbordets tryck mot marken exakt. Med knappen för höjdreglering på multifunktionsspaken aktiverar du bekvämt skärbordsautomatiken. 36

37 Mer precision, mer kapacitet. Automatisk haspelreglering. Haspelvarvtalet och därmed även haspelhastigheten anpassas automatiskt och proportionerligt till körhastigheten. Föraren kan välja och spara olika inställningar för körhastighet och haspelhastighet. Haspelhastigheten kan ställas in steglöst. Den digitala varvtalssensorn ger exakt varvtalsanpassning. Skärbordsautomatik. CONTOUR / AUTO CONTOUR Automatiskt haspelvarvtal Automatisk haspelhöjd Automatisk horisontal inställning av haspel, VARIO Automatisk skärbordslängd, VARIO Flera haspelhöjder kan sparas och snabbväljas tillsammans med olika stubbhöjder. Dessutom kan du fortfarande justera haspelhöjden manuellt när du så önskar. VARIO automatik. På VARIO skärbord med haspelautomatik kan haspelns horisontalläge samt skärbordslängden sparas och sedan väljas igen genom aktivering av skärbordsautomatiken. Manuell inställning är fortfarande möjlig. Sensorer under skärbordet registrerar bordets position. Skärbordsautomatik 37

38 Kraven på kapacitet ökar. APS med halmskakarteknologi.

39 Ett flexibelt system med överlägsen teknologi för enastående säsongsavverkning. Tröskteknologi

40 Det unika APS trösksystemet. Endast CLAAS kan erbjuda denna unika lösning. En patenterad accelerator i tröskverket höjer prestandan väsentligt. CLAAS avgörande försprång skapas redan före tröskcylindern. En kraftig acceleration av grödan från 3 m/s till 20 m/s utlöser en rad effekter. Acceleratorn jämnar ut materialet Grödans genomflöde blir jämnt och upp till 33 % snabbare Högre centrifugalkrafter separerar väsentligt mycket mer kärnor Upp till 30 % av alla kärnor avskiljes redan i förslagskon direkt under acceleratorn, vilket leder till en betydande avlastning för huvudslagskon Tröskcylinder. LEXION är utrustad med en sluten tröskcylinder som säkerställer perfekt materialflöde och skonsam behandling av kärna och halm. Resultat: högre avverkning och bästa kvalitet på den skördade grödan. Den traditionella öppna tröskcylindern kan väljas som alternativ. Halmvinda Tröskcylinder Accelerator Detta leder till en kapacitetsökning på upp till 20 % utan att bränsleförbrukningen ökas. APS betalar sig. Förslagskon är utformad som en MULTICROP slagsko och kan därför hantera alla typer av grödor. Snabbt byte av de tre slagskosegmenten minimerar omställningstider och maximerar effektivitet och lönsamhet. 40

41 APS ger goda resultat snabbare. Överbelastningsskydd ökar avverkningen per dag. Med endast en knapptryckning från förarplatsen justeras slagskon med mycket hög precision, exakt lika på båda sidor. Slagskons hydrauliska överbelastningsskydd skyddar mot skador från främmande föremål och du kan tryggt köra nära tröskans kapacitetsgräns, utan risk för stopp. Synkroniserat samspel. Acceleratorn, tröskcylindern och halmvindan drivs över samma variator. Vid varje förändring av tröskcylinderns varvtal förändras varvtalen resp periferihastigheterna synkront för acceleratorn och halmvindan. Resultat: skonsam behandling av grödan och jämnt flöde genom tröskverket. APS för bästa skördekvalitet. APS systemet kan anpassas i flera steg för bästa urtröskning. Ett extra trösksegment samt agnavskiljningsplåtar, vilka enkelt kan kopplas in med en spak vid inmatningskanalen. APS systemet säkrar en utmärkt skördekvalitet. Den stora stenfickan öppnas bekvämt från sidan och är självtömmande. go.claas.com/ lexion600aps APS system 41

42 Skiljer från allt över skakarna. Effektiv halmskakarteknologi. CLAAS APS system arbetar så effektivt att endast ca 10 % av kärnorna behöver skiljas ifrån över de långa skakarna på LEXION. 90 % av kärnorna har redan separerats från halmen av APS. Det jämna halmflödet över de branta halmskakarna med öppen botten ger en säker avskiljning av praktiskt taget alla kärnor. Ett separat återföringsplan transporterar kärnorna till förberedningsplanet. Avskiljningen sker över en totallängd på 4400 mm, fördelad på 4 höga fallsteg. Modellerna LEXION 670 / 660 / 650 har sex skakare, och LEXION 630 / 620 har fem. Det finns mittoch sidoryttare. Stora mängder halm transporteras igenom snabbt och lätt. go.claas.com/lexionstrawwalker 42

43 MSS gör det enkelt. Avgörande för högsta avskiljningskapacitet är att halmen luckras upp ordentligt. Speciellt viktigt är detta vid svåra förhållanden med t ex fuktig eller genomvuxen gröda. Alla LEXION skakartröskor är därför försedda med MULTIFINGER SEPARATION SYSTEM (MSS) en trumma med styrda "fingrar" som arbetar över skakarna. MSS är garantin för effektiv restavskiljning under alla skördeförhållanden. Flinka fingrar söker sista kärnan. MSS luckrar upp och tunnar ut materialsträngen så att kvarvarande kärnor lätt faller igenom. Skakarnas hela längd utnyttjas effektivare och halmens struktur och kvalitet bibehålls. Luckringspinnarnas ingreppstid kan anpassas för olika skördeförhållanden. Enkel och snabb inställning av pinnarna. Halmskakarteknologi MULTIFINGER SEPARATION SYSTEM (MSS) 43

44 Förrensning i två steg. Dubbla ventilerade fallsteg ger intensiv förrensning. Turbinfläktarna garanterar tillräckligt luftflöde enkelt och steglöst ställbart från förarplatsen. Turbinerna säkerställer ett konstant lufttryck med jämn fördelning, även vid varierande sållbelastning. Rensningskapaciteten ökas effektivt. Elektrisk sållinställning. Den elektriska sållinställningen sker bekvämt från förarhytten: Enkelt och bekvämt Direkt från förarplats Snabbt resultat Förberedningsplan. På förberedningsplanet sker en försortering av materialet. Kärnorna hamnar underst och boss och agnar överst. Den avlastning av sållen som uppstår redan där ökar rensningskapaciteten. Förberedningsplanet går enkelt att dra ut för rengöring. Elektrisk sållinställning. Delat förberedningsplan som kan dras ut framåt. 44

45 Imponerande rensning. 3-D rensverk. Lutningskompensering genom aktiv styrning av översållet Full kapacitet även vid sidolutningar på upp till 20 % Absolut underhållsfritt och utan slitage Snabb och enkel eftermontering Tillsammans med AUTO CONTOUR ett perfekt "lutningspaket" Returgods och GRAINMETER. Utifrån returgodsets mängd och innehåll kan man dra slutsatser för bästa möjliga tröskinställningar. Dessutom kan alla LEXION modeller utrustas med GRAINMETER. Returgodsets totalmängd och andelen kärnor kan då bekvämt avläsas elektroniskt i CEBIS. Med dessa data kan föraren manuellt optimera tröskinställningarna för att till fullo utnyttja potentialen hos LEXION. utan 3-D med 3-D go.claas.com/lexion600 cleaningsystem Rensverk 45

46 Större spannmålstank. Spannmålstank med volym upp till l. När tröskverk och rensverk fullgjort sitt uppdrag, samlas kärnorna i spannmålstanken, som har elektriskt uppfällbara förhöjningsplåtar (LEXION 670, hydrauliskt). Med volymer på upp till liter, visar LEXION kapacitet och flexibilitet kompletterat av många andra fördelar. Tillval: mer tankvolym. I LEXION serien erbjuder CLAAS möjligheten att välja en tankvolym helt utifrån dina behov: PROFI CAM ögon i nacken. Alla LEXION kan utrustas med PROFI CAM som monteras längst ut på tanktömningsröret. Platsen har valts för att bekvämt kunna övervaka tre olika arbetsförlopp på färgskärmen i hytten. Med tanktömningsröret utfällt övervakas fyllningen av vagnen Med tanktömningsröret infällt övervakas spridningen från hacken Med tanktömningsröret infällt övervakas området bakom tröskan vid backning och körning på väg Modell Tömning (l/s) Tankvolym (l) LEXION LEXION 670 MONTANA LEXION /10000 LEXION /9000 LEXION / LEXION 630 MONTANA 110/ LEXION / /8000 Upp till fyra kameror kan anslutas till systemet och samtidigt mata bilder till färgskärmen i förarhytten. Tanktömningsskruven levererar upp till 110 l/s. PROFI CAM 46

47 Nyhet: Bakre kamera för CEBIS. Den bakre kameran är placerad på halmhuven och bilderna visas automatiskt på CEBIS monitor. Visningen av kamerabilden på CEBIS sker automatiskt när LEXION backas (1) eller via DIRECT ACCESS (2). Bakre kamera på halmhuven Spannmålstank PROFI CAM Bakre kamera 47

48 Enkel provtagning. Inspektionsrutan baktill i hytten har gjorts 50 % större och medger en perfekt övervakning av spannmålstanken och den skördade grödan. Tanken har belysning på insidan. En kontrollucka gör det möjligt att när som helst manuellt ta ett prov från tanken. Provbägaren, som alltid kan förvaras på avsedd plats i kontrolluckan, fungerar också som kalibreringsmått för hektolitervikt. QUANTIMETER mäter och kontrollerar. Tröskans avverkning och grödans avkastning mäts och beräknas med QUANTIMETER och visas löpande i CEBIS. Skördens vattenhalt kontrolleras kontinuerligt och visas i CEBIS när så önskas. En fotocell i spannmålselevatorn registrerar fyllnadsgraden. QUANTIMETER beräknar den exakta skördemängden, också med hänsyn till andra faktorer, som t ex fältets lutningar. All data är tillgänglig i realtid genom CLAAS TELEMATICS eller kan bekvämt printas ut via CEBIS. Automatisk kedjespänning av elevatorkedjan är standard med QUANTIMETER. Bekväm provtagning. Relevant data kan printas direkt i hytten. 48

49 Grunden för nästa års skörd. POWER SPREADER mycket effektiv. POWER SPREADER med två motgående kastrotorer garanterar perfekt spridning. Blandningen av hackad halm och boss fångas upp, accelereras ännu en gång och sprids jämnt över hela arbetsbredden. LEXION uppnår en effektiv halmspridning med minimal energiåtgång även vid extremt mycket halm, stark sidvind eller lutande mark. Inställningar kan göras i CEBIS, för hela spridningsbredden eller individuellt för varje sida. Snabbtorkande luftig halmsträng. Tack vare den skonsamma trösk- och avskiljningsprocessen bibehåller halmen sin struktur: perfekt för ströhalm av högsta kvalitet. Med halmhacken urkopplad läggs halmen i en jämn och luftig sträng. Halmen torkar därmed upp snabbare och kan enkelt pressas till fasta balar. 1 Kastrotor 2 Paddlar 3 Materialström 4 Yttre ledplåtar 5 Inre ledplåtar För läggning av halmsträng ställes halmhacken om med ett knapptryck. go.claas.com/ lexion600specialcut QUANTIMETER POWER SPREADER 49

50 Mer assistans. Nyhet: Automatisk spridningsinställning. Alla LEXION modeller med POWER SPREADER kan utrustas med två sensorer för automatisk spridningsinställning av den hackade halmen. Sensorerna sitter på höger resp vänster belysningsarm. Via CEBIS kan föraren enkelt och bekvämt ställa in sensorernas känslighet. Nyhet: Automatisk sidvindskompensering. Sidvinden påverkar kastriktningen för den hackade halmen. Detta ger ojämn fördelning och risk för att hackad halm sprids in i den oskördade delen av fältet, vilket kan påverka materialflödet genom skärbordet i nästa kördrag (A). Motåtgärd: Sensorer bak på tröskan mäter sidvindens intensitet och justerar kastriktningen för den hackade halmen. Fördelarna: Automatisk, jämn fördelning av den hackade halmen samtidigt som föraren avlastas (B). Nyhet: Automatisk spridningsinställning vid fältlutningar. Sensorerna bak på tröskan justeras automatiskt till lodrät position vid körning i lutningar. Den automatiska spridningsinställningen ger en jämn fördelning av den hackade halmen över hela arbetsbredden även vid körning i lutning (D) och underlättar därmed förarens arbete. go.claas.com/ lexionadjustment Inställningar i CEBIS 50

51 Jämn bosspridning. Agnar och boss kommer från sållet till bosspridaren eller bossfläkten. Bosspridaren drivs hydrauliskt och sprider sållavfallet jämnt bakom tröskan. Via en flödesventil kan varvtalet och spridningsbredden ställas in. Bossfläkt. Bossfläkten går ytterligare ett steg. Den skickar materialet direkt till POWER SPREADER. En avgörande fördel med detta system: blandningen av boss och agnar, som kan utgöra upp till 25 % av det totala flödet, sprids aktivt över hela arbetsbredden. Finhackat med SPECIAL CUT II. Från skakarna kommer halmen direkt till halmhacken, vars intensitet kan anpassas efter halmmängden. Upp till 88 tätt placerade, dubbelslipade knivar, i kombination med en tvärkniv och ett motstål, sörjer för finhackad halm. En svängbar ledplåt kan leda materialet genom ett extra snittelement för ännu intensivare bearbetning av halmen. Efter hacken fortsätter materialet till de ställbara spridarvingarna, alt till POWER SPREADER. 1 Ställbar tvärkniv 2 Rotoraxel 3 Knivar 4 Snittelement 5 Ställbar ledplåt 6 Ställbara motknivar Manuell inställning av spridningsriktning och spridningsbredd i CEBIS. Halmhantering Spridningsinställning Special Cut II 51

52 CPS CLAAS POWER SYSTEMS. Optimal drivning för bästa resultat. CPS. Utvecklingen av nya maskiner hos CLAAS strävar alltid mot högre effektivitet, större tillförlitlighet och kundens optimala lönsamhet. Det gäller självklart för alla delar på CLAAS skördetröskor. Drivsystemet har avgörande betydelse och hit hör så mycket mer än en stark motor. Med CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett drivsystem utan like. Alltid topprestanda när det behövs. Den energisnåla tekniken, noggrant anpassad till tröskans funktion, blir snabbt lönsam. Erfarenhet från utveckling av tröskor under 75 år och LEXION i 15 år resulterar i det bästa drivsystem som CLAAS någonsin utvecklat. För de absolut bästa resultaten.

53 Nya tekniska lösningar för högsta driftsäkerhet. CLAAS POWER SYSTEMS

54 Moderna högeffektmotorer. Enastående kraftutveckling med låg bränsleförbrukning säkerställs med högeffektmotorerna från Caterpillar med Common Rail insprutningssystem. Tryck, tidpunkt och längd för insprutningen bestäms av den elektroniska motorstyrenheten, helt oberoende av varvtalet. LEXION har motorteknologi med högsta möjliga tillförlitlighet och kraftresurser för lång produktiv körning under svåra förhållanden. CAT motor C 9.3 med cylindervolym 9,3 l Miljömotor Tier 4i Optimerad förbränningsprocess Högsta motorprestanda Låg bränsleförbrukning Optimal kraftöverföring Bränsletanksvolym på upp till 800 l CLAAS POWER SYSTEMS Bränsletanken rymmer upp till 800 liter. 54

55 Kraft och uthållighet. Miljöhänsyn i LEXION. Högeffektmotorerna med avgasbehandling uppfyller avgasnormen Tier 4i. Avgasrecirkulation genom EGR med DPF. Caterpillarmotorerna uppfyller den nya utsläppsstandarden genom avgasrecirkulation (EGR) med ett dieselpartikelfilter (DPF). Principen för avgasrecirkulation innebär att en del av motorns avgaser blandas med insugningsluften. Detta sänker förbränningstemperaturen i motorn vilket i sin tur väsentligt minskar bildandet av kväveoxid. Dessutom blir partikelmängden i avgaserna mycket lägre efter att ha passerat DPF. Filtret rengöres kontinuerligt och helt automatiskt. Pendlande dammreducering för kylpaket. På LEXION 700-serien är det väl beprövat. Systemet för att hålla kylarpaketet rent finns nu också på 600-modellerna och säkerställer hög kylkapacitet och kylförmåga i reserv. Ren kylluft sugs in uppifrån. Den automatiskt pendlande dammsugaren täcker hela kylarpaketets yta, håller kyllamellerna rena och suger dammet ner mot marken. Ökad kapacitet kräver kraftreserver. Extremt hög avverkning kräver motsvarande kraftreserver. Med den elektroniska motorstyrningen har LEXION en väl tilltagen kraftreserv som vid varvtalsminskning ökar motoreffekten med bibehållen låg bränsleförbrukning. Kylarkorgen är helt fällbar för enkel rengöring. go.claas.com/egr-dpf Motor Kylning 55

56 Högre kapacitet på sluttningar. Ny hydraulik: mer lyftkraft, kortare reaktionstid. Även på fält med branta lutningar har den enastående kapaciteten hos LEXION kunnat höjas ytterligare. Ny hydraulik förbättrar funktionaliteten för MONTANA systemet. Förbättrad verkningsgrad för arbetshydrauliken med en axialpump med variabelt flöde (LS-pump) Arbetstryck 200 bar (+10 %) Oljeflödet för arbetspumpen 120 l/min (+50 %) Större lyftkraft för skärbord: +10 % vikt, +50 % högre reaktionshastighet (proportionalventilteknik) Maximal reverseringseffekt även på tomgång, 10 % mer vridmoment Syntetolja med högt viskositetsindex ger bättre friktionsegenskaper Låg ljudnivå med konstant tryck i systemet Effektiv pumpdrivning Manöverpanel med MONTANA styrsystem. Axelkolvarnas position och skärbordets läge visas i CEBIS. 56

57 Tröskar lika bra på kuperad mark. En viktig komponent på LEXION MONTANA är drivaxeln. Hjulupphängningen påverkas med hydraulkolvar så att drivhjulens position anpassas till markens lutning. MONTANA chassit kompenserar sidolut på upp till 17 % och lutningar i färdriktning på upp till 6 %. Detta möjliggör en hög tröskningskapacitet och ett lika effektivt arbete som på plan mark. MULTI CONTOUR. Förutom alla välkända AUTO CONTOUR funktioner, påverkar det innovativa MULTI CONTOUR-systemet bordets skärvinkel och svängramen i förhållande till markens lutning. 3-D rensverk ger extra säkerhet. På LEXION MONTANA ger 3-D rensverket stabil kapacitet även när sidolutningen överstiger 17 %. MONTANA fördelarna i sammanfattning: Sidolutsutjämning med upp till 17 % Med-/motlutsutjämning upp till 6 % För skärbord upp till 9 m Förbättrad dragkraft med differentialspärr Förbättrad manövrering Förbättrad funktionalitet för hela MONTANA styrsystemet med den nya arbetshydrauliken 30 km/h hydrostattransmission Hastighetsautomatik Mer komfort för föraren Lika effektiv på sluttningar som på slätten Mycket god framkomlighet med differentialspärr även vid branta fältlutningar. Extra säkerhet med hydrauliska våta lamellbromsar. 30 MONTANA 57

58 Världsbeprövat. CLAAS utvecklade sitt eget TERRA TRAC system för mer än 20 år sedan och det rullar otaliga TERRA TRAC över hela världen. I praktisk körning under utmanande förhållanden har CLAAS TERRA TRAC gång på gång bevisat sina fördelar. Snabbast på vägen. Det blir allt svårare att ta sig fram i trafiken med stora maskiner. Dessutom förekommer det begränsningar av fordonsbredd i vissa länders trafikförordningar. Det finns tre olika TERRA TRAC bandbredder till LEXION, för att passa olika kunders behov. Bekvämare än någonsin. Med TERRA TRAC flyter din LEXION mjukt över fälten. En helt omarbetad konstruktion med många innovationer skapar förutsättningarna: I nya TERRA TRAC är samtliga komponenter (drivhjul, löphjul och stödhjul) separat avfjädrade. Detta minimerar stötar och vibrationer i tröskans chassi, höjer förarkomforten och ökar kurvstabiliteten. Automatisk nivåreglering. Den hydropneumatiska fjädringen kan höjas eller sänkas under drift Drivhjul, löphjul och stödhjul är pendelupphängda. Varje hjulupphängning har separat hydraulisk fjädring med ackumulator integrerad i kolven Detta resulterar i automatisk nivåreglering för bättre stabilitet vid kurvtagning go.claas.com/terratracfunction Tre olika chassihöjder kan ställas in i CEBIS för att ändra tröskans frigångshöjd. 58

59 Skonsam mot marken. TERRA TRAC bandställ. Den som idag skördar med skonsamhet mot marken, minimerar risken för framtida skördeminskningar. Transportbredd 3,49 m Skonsam: flerfalt lägre marktryck än med hjul Bättre dragkraft (majs/ris/blöta fält/lutningar) Högre stabilitet i sidolutningar Lägre rullmotstånd, mindre slirning, lägre bränsleförbrukning Längre effektiv arbetstid, högre säsongsavverkning Byggd för körhastighet 30 km/h på väg 635 mm 735 mm 890 mm go.claas.com/terratractransportwidth Markskydd TERRA TRAC 59

60 Passar på vägen. Snabbare än någon annan tröska. LEXION 670 Varje minut som sparas på transporttid höjer tröskans dagsavverkning. LEXION 670 TT rullar 30 km/h på väg. Den nya generationen TERRA TRAC med högsta körkomfort, körsäkerhet och goda vägegenskaper tar din LEXION från fält till fält, snabbare än någon annan tröska. TERRA TRAC ger dig mer tid på fältet och därmed väsentligt högre säsongsavverkning. Bättre markföljsamhet, jämnare stubbhöjd, mindre påfrestning på maskinen och markant lägre marktryck gör en klar skillnad. Skonsamhet mot marken ökar din lönsamhet. 635 mm 635 mm 3,49 m 735 mm 735 mm 3,79 m 890 mm 890 mm 3,99 m "SIMA Innovation Award" i silver 2011 tilldelades TERRA TRAC med hydropneumatisk fjädring km/h på väg. 60

61 Hydrostatisk transmission. Den hydrostatiska transmissionen på LEXION styrs enkelt med multifunktionsspaken utan frikoppling, utan växling. Den nya serien transmissioner har utvecklats med fokus på högre verkningsgrad, bättre effektivitet. Det blir mera kraft tillgänglig för andra funktioner på tröskan, vilket totalt sett ger högre kapacitet och bättre lönsamhet för dig. Tack vare det elektrohydrauliska styrsystemet, kan LEXION utrustas med CRUISE PILOT, automatisk reglering av körhastighet. Tröskan blir lättkörd som en bil och denna höjning av körkomforten höjer också effektiviteten och därmed lönsamheten. Automatisk framdrivning. Vid körning på väg har LEXION 670, 670 MONTANA och 630 MONTANA automatisk och bränslebesparande anpassning av motorns varvtal efter effektbehov och körspakens läge. Vid start ger nominellt varvtal full kraft. CLAAS 4-TRAC. En enkel knapptryckning och LEXION tar sig fram även på besvärliga fält. Fyrhjulsdriften är tillförlitlig och underhållsfri. Transporthastighet, beroende på modell, 20, 25 eller 30 km/h. Enormt kraftfull: CLAAS 4-TRAC fyrhjulsdrift. TERRA TRAC Framdrivning 61
