1 Skördetröskor LEXION

2 LEXION Namnet LEXION står för förmågan att möta alla utmaningar, att prestera efter högsta standard och att leverera tydliga, mätbara resultat. Inbyggt i LEXION finns unika erfarenheter från 75 års utveckling av tröskor och förståelsen för vilka utmaningar som finns i framtiden, men också värdefulla och utvecklande synpunkter från kunderna. LEXION namnet förpliktigar. 2

3 Innehåll Komforthytt 4 CEBIS 8 Multifunktionsspak, CMOTION 10 EASY 12 TELEMATICS 14 Uppdragshantering, skördekartering, CRUISE PILOT 16 Automatiska styrsystem 18 Skärbord 20 VARIO 22 CERIO 30 CONSPEED, CONSPEED LINEAR 34 Inmatningskanal 40 Skärbordskomfort 42 Skärbordsautomatik 44 CLAAS POWER SYSTEMS 60 Motor, kylsystem 62 MONTANA 64 TERRA TRAC 66 Framdrivning 68 Däckteknologi, underhåll 70 CLAAS Service & reservdelar 72 Teknik i detalj 74 Fördelar 78 Tekniska data 79 Tröskteknologi 46 APS trösksystem 48 Halmskakarteknologi, MULTIFINGER SEPARATOR SYSTEM (MSS) 50 Rensverk 52 Spannmålstank, PROFI CAM, bakre kamera 54 QUANTIMETER, POWER SPREADER, SPECIAL CUT II 56 Halmhantering, kastriktningsanpassning 58 3

4 Den nya hytten. Bästa förarkomfort. Hytten. Hytten måste ha bästa förarkomfort för högsta produktivitet även under långa arbetsdagar. 4

5 Komforthytt 5

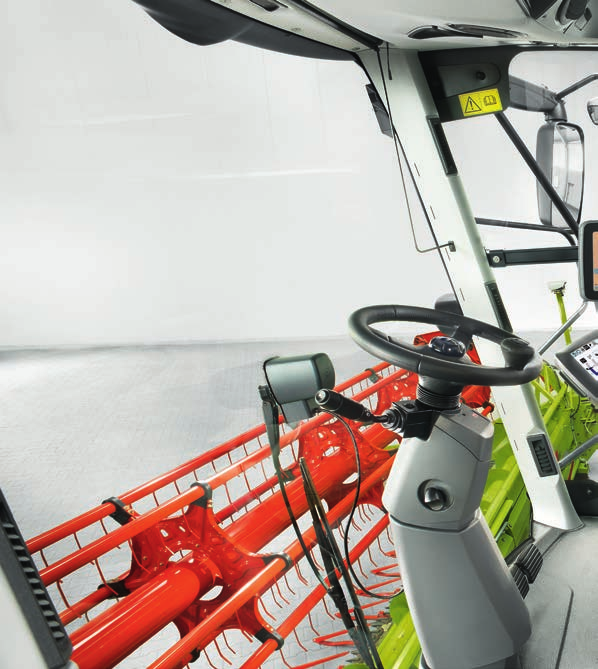

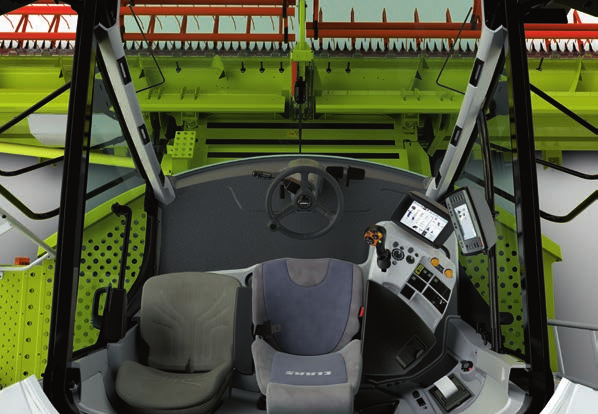

6 Mer utrymme. Mer komfort. Mer förarprestanda. För optimala arbetsförhållanden. Den rymliga hytten på LEXION ger föraren stor rörelsefrihet och en utmärkt runtomsikt. Effektiv klimatanläggning, komfortabel ljudnivå och rattpelare med tre olika inställningsmöjligheter ger bästa arbetsmiljö. Rattpelaren har tre olika inställningsmöjligheter. 6

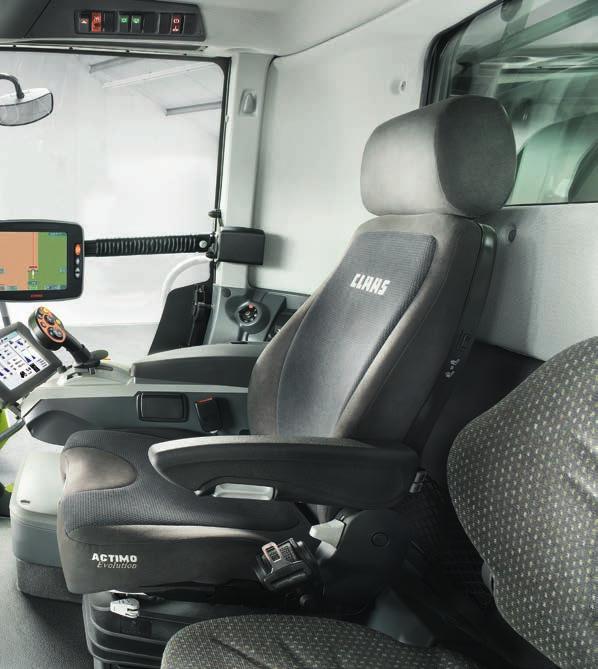

7 Komforthytt Dämpar, stödjer, ventilerar och värmer: den lyxiga förarstolen. Bästa arbetsmiljö för högsta effektivitet. Luftfjädringen med automatisk höjdkontroll justerar automatiskt efter förarens vikt och dämpar effektivt vibrationer med upp till 40 %. Ett pneumatiskt, dubbelt ländryggsstöd håller ryggen i form. Stolvärmen styrs med termostatautomatik. Tillval. Passagerarsäte med inbyggt kylskåp. Integrerat armstöd till vänster på dörren Fällbart ryggstöd som "fikabord" Kylskåp med en volym på 43 l Flera förvaringsfack Ett knapptryck förvandlar natten till dag. Belysningskonceptet ger föraren utmärkt sikt över hela arbetsområdet. Smart utrustning, som t ex ledbelysning (follow me home), avrundar paketet. H9- eller Xenon-strålkastare gör natt till dag. Upp till tio arbetsstrålkastare Belysning för vikbord Sidobelysning, stubbelysning, belysning för styraxel Automatisk belysning på tanktömningsrör Automatiskt backljus Belysning för rensverk, spannmålstank, returgods Servicelampor under sidoplåtarna Flyttbar arbetslampa Kylskåp integrerat i passagerarsätet. Via manöverpanelen kan arbetsbelysningen styras på ett överskådligt sätt. Enkel anpassning i CEBIS. 7

8 Allt under kontroll. CEBIS. Manöverpanelen är enkel och logisk. Den är integrerad i förarstolens armstöd och positionen kan enkelt anpassas efter förarens önskemål. Reglage enl bild: A CEBIS öka/minska värde B CEBIS funktionsval C ESC D HOTKEY öka/minska värde E HOTKEY funktionsval F Infoknapp G DIRECT ACCESS H CEBIS monitor I Skärbord TILL/FRÅN J Tröskverk TILL/FRÅN K Skärbordsreversering L Vänster sidokniv TILL/FRÅN M Funktionsväljare VARIO/sidolutning/HOTKEY N Växelväljare O Parkeringsbroms P LASER PILOT, väljare vänster/höger Q 4 WD R Motorvarvtal, 3 steg S Uppfällning, tankförhöjning T CMOTION multifunktionsspak CEBIS reglage och HOTKEY. 8

9 CEBIS Föraren i centrum. Överskådlig, enkel och snabb hantering. Information, registrering, styrning och övervakning med det elektroniska informationssystemet CEBIS. Det utmärker sig genom en tydlig och logiskt indelad menystruktur. En snabb blick är allt som krävs: CEBIS display ger dig god översikt över aktuell status. En fältbild och en färdbild ger tydlig och relevant information. Varningsmeddelanden visas med ikoner och svensk text, samt ljudsignal. Grundinställning sker med CEBIS funktionsväljare (B) Med HOTKEY ges snabb åtkomst till manövrering av ytterligare funktioner (E) Vald funktion visas i CEBIS (H) Menynavigering och ändring av inställningar med CEBIS och HOTKEY (A/D) CF-kort (Compact Flash card) gör datautbytet extremt enkelt Med knappen DIRECT ACCESS går man direkt till senast använda meny samt kopplar upp aktuell kamerabild Stor och tydlig monitor. Lättavläst CEBIS 8,4" färgdisplay. Riktas enkelt och flexibelt med kulfästet, helt efter förarens behov. CEBIS på vägen. 1 Menyrad 2 Körhastighet och motorvarvtal 3 Drifttimmar 4 Bränslemätare, motortemp och status DPF CEBIS på fältet. 5 Spillindikator 6 Areal- och skördemätare 7 Körinformation (upp till 40 fritt valbara displayer) 8 Meddelandefönster (larm/information) 9 Skärbordsposition (AUTO CONTOUR/stubbhöjd) 10 Returgodskontroll (volym/kvalitet) 9

10 Fler funktioner med fingertoppskänsla. Optimering av prestanda med CEBIS. CEBIS ger dig tillgång till grödspecifika värden för en automatisk grundinställning av tröskan. För att sedan optimalt utnyttja kapaciteten har CEBIS rekommendationer för alla tänkbara justeringar. Om t ex sållspillet är för högt föreslår CEBIS som en första åtgärd att översållet öppnas med 1 mm. Enbart för detta exempel finns det åtta möjliga åtgärder i CEBIS, vilka föraren kan genomföra manuellt. Sållspill nr: Åtgärd Öppna översåll, 1 mm Sänka fläkthastigheten, öka vid halm Rotortäckplåtar stängda, (sållöverbelastning/agnar) Sänk rotorvarvtalet om möjligt, minska mängden agnar Öppna undersållet något Sänk tröskcylinderns varvtal, minska mängden agnar Öppna slagskon, observera urtröskningen! Kontrollera resultatet efter varje justering! Föraren får därmed en omfattande hjälp i att utnyttja tröskans kapacitet på bästa sätt. 10

11 CEBIS Multifunktionsspak CMOTION CMOTION. Mer komfort. Multifunktionsspaken som är integrerad i armstödet spelar en viktig roll för den komfort och smidighet som upplevs när man kör och manövrerar LEXION. CMOTION är ergonomiskt anpassad för högerhanden och har ett logiskt trefinger-koncept. Med spaken kan du reglera körhastighet och samtidigt hantera en rad andra funktioner utan att flytta handen. 1 Utfällning, tanktömningsröret 2 Infällning, tanktömningsröret 3 Tanktömning TILL/FRÅN 4 Stopp av skärbord 5 Haspelinställningar 6 Höjdinställning av skärbord 7 AUTO PILOT, CRUISE PILOT På baksidan av multifunktionsspaken finns ett reglage (8) för manuell manövrering av VARIO skärbordslängd och skärbordets sidolutning samt justering av det valda HOTKEY värdet. Ditt val: Multifunktionsspak eller CMOTION. Vippbrytare (8) med tre funktioner. 11

12 EASY. Enkelt merutbyte. 12

13 EASY Efficient Agriculture Systems by CLAAS Namnet säger allt. Den samlade expertisen på elektronik inom CLAAS kan summeras i ett ord: EASY. EASY står för Efficient Agriculture Systems och håller vad det lovar: Maskinoptimering med övervakning av maskinparken via TELEMATICS och Farm Management Software blir väldigt enkelt med EASY. Du kan anpassa systemen perfekt efter varandra och få ut det bästa av dina maskiner och dina förare och därmed lönsamhet i din verksamhet. 13

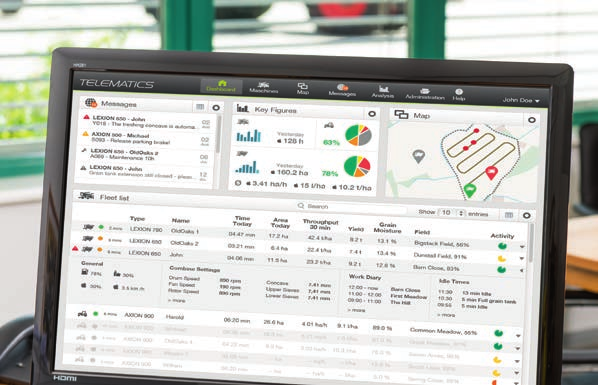

14 TELEMATICS. Dokumentation och service online. Full överblick med ett musklick. Effektivisera skördearbetet. CLAAS erbjuder dig möjlighet att när som helst nå viktig information om din tröska med TELEMATICS via Internet. Utnyttja fördelarna med TELEMATICS. Optimera dina inställningar. Snabbt och enkelt via Internet, logga in på TELEMATICS och ta fram dina skördedata, så att du kan finjustera inställningar för bästa resultat under alla förhållanden, alla dagar. En rapport med analys av arbetstid och en mängd andra data skickas dagligen till dig via e-post. Det ger dig möjlighet att analysera och optimera tröskans inställningar inför nästa arbetspass. Information om tröskans körspår och stillestånd kan användas för att planera logistiken. Uppdragshanteringen kan följas online. TELEMATICS, ett verktyg som ökar effektiviteten och höjer lönsamheten. 14

15 TELEMATICS Enkelt att dokumentera. Automatisk dokumentation. Använd TELEMATICS för att exportera relevanta data till gårdsdatorn, t ex skördevariationer inom fälten. Snabbare service med CLAAS fjärrdiagnos. TELEMATICS kan överföra information till servicepersonalen när du så önskar. De kan då göra en första diagnos via CDS Remote innan de ger sig iväg, och därmed ge snabbare och effektivare service på fältet. APDI dokumenterar och bearbetar automatiskt processdata. En ny funktion i TELEMATICS är att APDI automatiskt överför utan att föraren behöver göra något alla arbetsdata till servern där dessa sedan tolkas och bearbetas. Detta sker utifrån de tidigare uppladdade fältgränserna. Alla maskinrelevanta data kan exporteras i IsoXML-format, så att de sedan kan bearbetas vidare. 15

16 Dra nytta av hela potentialen. Snabb databearbetning. Data kan behandlas och skickas snabbare än någonsin. Den nya elektroniken förbättrar funktionerna för styrsystemen. LEXION är redan väl förberedd för framtida krav. En mängd information kan skrivas ut när så önskas. Kördragen kan visas i CEBIS med GPS-teknik. 16

17 Uppdragshantering Skördekartering CRUISE PILOT Motorbelastning Spillnivå Materialmängd i inmatningskanalen 6 km/h 8 km/h 4 km/h Avkastning Uppdragshantering. Med CEBIS kan du enkelt hantera dina uppdrag. Med AGROCOM MAP START programvara från CLAAS kan du dessutom förbereda kund- och fältdata direkt i gårdsdatorn för inmatning och behandling i CEBIS. Alla data sparas efter avslutat uppdrag eller avslutad arbetsdag Data kan skrivas ut i hytten eller överföras med ett minneskort Alla data kan visas och vidarebehandlas på dator Skördedata per dag, per fält eller säsong kan visas och skrivas ut från CEBIS Skördekartering. CRUISE PILOT automatisk anpassning av körhastighet. För LEXION CLAAS CRUISE PILOT styr automatiskt skördehastigheten för bästa resultat. Beroende på valt körläge, reglerar CRUISE PILOT tröskans körhastighet baserat på flera parametrar: materialmängd i inmatningskanalen, motorbelastning och ev spill. Följande körlägen kan väljas: Konstant hastighet angiven börhastighet Konstant avverkning angiven börkapacitet Konstant avverkning med spillkontroll ange önskad börkapacitet och accepterad spillnivå Den faktor som begränsar skördekapaciteten, t ex motorbelastning, spill eller materialflöde, visas i CEBIS. Med uppdragshanteringen som bas kan LEXION utrustas för skördekartering. Sensorer i LEXION mäter avkastning och vattenhalt, medan CEBIS lägger till geografiska koordinater med hjälp av GPS. Alla mätvärden sparas på ett uttagbart minneskort och kan därför lätt överföras. Med AGROCOM MAP START kan du skapa relevanta skördekartor som underlag för din framtida odlingsstrategi. För att utnyttja LEXION på bästa sätt kan du snabbt och enkelt, med CEBIS HOTKEY, ställa in max hastighet och välja reaktionstid i fem nivåer. Klar fördel: CRUISE PILOT arbetar med framförhållning och reagerar innan tröskverket överbelastas. LEXION arbetar alltid automatiskt med maximal kapacitet för bästa skörderesultat. 17

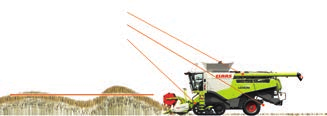

18 Exakt kurs. På centimetern. LASER PILOT. De elektronisk-optiska sensorerna i LASER PILOT känner med hjälp av ljusimpulser av kanten mellan skördad och oskördad gröda och styr automatiskt LEXION längs denna kant. LASER PILOT kan enkelt fällas in vid transport och finns för både vänster och höger sida. Optimal placering på skärbordets sida, nära kanten av den skördade delen av fältet, säkerställer en hög noggrannhet även vid liggsäd och på sluttande mark. AUTO PILOT. Två digitala sensorer på majsbordet registrerar positionen för LEXION, styr tröskan automatiskt för exakt radföljning i majsfältet. I alla lägen på bästa sätt. AUTO PILOT ökar kapaciteten och höjer lönsamheten. Automatiska styrsystem möter växande krav för precisionsodling. Alla LEXION modeller kan utrustas med tre olika automatiska styrsystem som du fritt kan välja, beroende på användningsområde. GPS PILOT styrsystemet med satellitstöd LASER PILOT det optiska styrsystemet AUTO PILOT det elektromekaniska styrsystemet Allt efter behov. Med den mobila displayen erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan flyttas mellan traktorer eller självgående skördemaskiner, beroende på säsong eller användningsområde. Utrusta din LEXION redan från fabrik eller genom eftermontering med exakt det som du behöver: S10: högupplöst 10,4-tums touchscreen-terminal med styr- och ISOBUS-funktioner; upp till fyra kameror kan visas S7: högupplöst 7-tums touchscreen-terminal med styrfunktioner LASER PILOT. AUTO PILOT. 18

19 Automatiska styrsystem Automatisk styrning även på vändtegen. GPS PILOT FLEX. AUTOTURN funktionen styr automatiskt på vändtegen. På terminalen väljer föraren nästa körspår, resten fixar styrsystemet. Dina fördelar. Hög driftsäkerhet, oavsett siktförhållanden Fullt utnyttjande av skärbordsbredden Högre precision vid arealregistrering och skördekartering Minskad bränsleförbrukning Minskad tid för vändning Ökad effektivitet Föraren kan fokusera på tröskans inställningar GPS PILOT kan förutom med den hydrauliska styrningen även användas i kombination med GPS PILOT FLEX, en elektronisk styrenhet till ratten. De stora fördelarna med GPS PILOT FLEX är exaktheten och den mångsidiga användbarheten. Inga ingrepp i hydrauliken Snabb flytt av styrsystemet mellan olika maskiner GPS PILOT FLEX överför terminalens och navigerings-kontrollens styrkommandon till styraxeln och styr på så sätt tröskan. GPS PILOT FLEX. 19

20 Mångfalden höjer kraven. Skärborden. Tröskan måste användas så effektivt som möjligt. LEXION har ett flertal skärbord som passar många behov. 20

21 Skärbordsalternativ VARIO MAXFLEX CONSPEED / CONSPEED LINEAR CERIO Vikbord SWATH UP SUNSPEED MAXFLO VARIO/rapsutrustning VARIO/risutrustning 21

22 NYHET De nya VARIO skärborden. 22

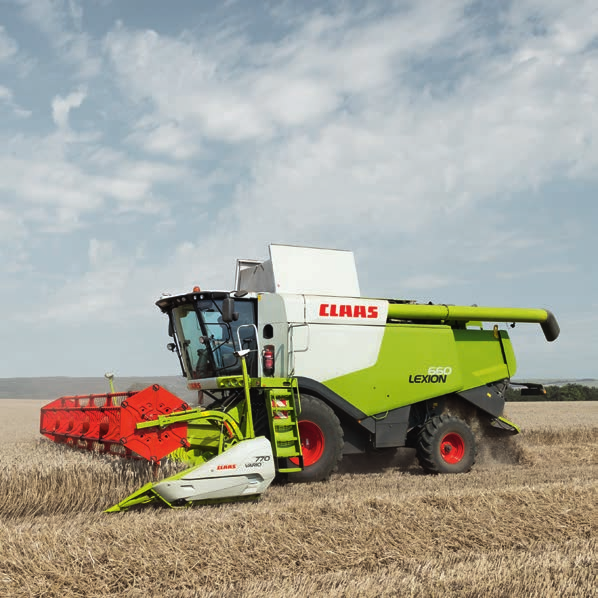

23 VARIO 930 / 770 / 680 / 620 / 500 VARIO skärbord. Med de nya modellerna VARIO 930 till VARIO 500 har CLAAS vidareutvecklat de beprövade VARIO skärborden. Fördelarna i sammanfattning. Integrerade rapsplåtar för steglös justering på 700 mm för spannmål och raps Inmatningsskruv med diameter på 660 mm för optimalt materialflöde Optimerad utformning på haspeln för minimerad halmlindning MULTIFINGER inmatningsskruv Snabblås för stråskiljarna och rapssidoknivarna Automatisk parkerings- och transportposition Automatisk arbetsposition 23

24 NYHET De nya VARIO skärborden. Användning. VARIO skärbord av den nya generationen är perfekt lämpade för skörd med hög kapacitet av spannmål och raps, oavsett om det är låg eller hög avkastning. Den behovsanpassade inställningen av VARIO skärbordsbotten för spannmål (långa eller korta sorter) samt raps, ger alltid ett optimalt materialflöde och därmed en ökad kapacitet på upp till 10 %. Mångfalden från VARIO 930 till VARIO 500 kan lätt anpassas till LEXION, TUCANO och AVERO. +60 cm Standard -10 cm Teknik. Skärbordsbotten med integrerade rapsplåtar Variabel skärbordslängd från -100 mm till +600 mm, ställbar via multifunktionshandtaget Steglös förskjutning av skärbordsbotten på totalt 700 mm Automatisk teleskopisk kraftöverföringsaxel för knivdrivningen Genomgående knivbalk och genomgående haspel Enkelsidig skärbordsdrivning Mekanisk drivning av inmatningsskruven och knivbalken via kraftöverföringsaxel Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Vinklat traversrör för bättre sikt över skärbordsbotten från förarhytten Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanalen och inmatningsskruven Avskraparna kan justeras från utsidan LASER PILOT för automatisk styrning kan enkelt fällas in och justeras utan verktyg Skärbordsbotten förkortad spannmål (-100 mm). Skärbordsbotten förkortad med rapssidoknivar (+450 mm). Skärbordsbotten förlängd spannmål (+600 mm). Skärbordsbotten förlängd med rapssidoknivar (+600 mm). 24

25 VARIO 930 / 770 / 680 / 620 / 560 Plug & Play för raps. Risskörd. Rapsplåtar som är integrerade i skärbordet och snabblås för rapssidoknivarna gör att omställningen till raps kan göras på någon minut. När rapssidoknivarna sätts på plats aktiveras automatiskt hydraulpumpen för drivning av sidoknivarna. Anslutningen sker med hjälp av två plantätande kopplingar. Utrustning för skörd av ris finns som tillval för VARIO skärborden. Automatisk till- och frånkoppling av hydraulpumpen Med monterade rapssidoknivar kan skärbordsbottnen förlängas eller förkortas med ytterligare 150 mm En låsbar box på skärbordsvagnen möjliggör säker förvaring av rapssidoknivarna och minskar vikten på skärbordet Enkel koppling av hydraulslangarna för drivningen av rapssidoknivarna. Snabblås för stråskiljarna och rapssidoknivarna. Reservkniv integrerad undertill i skärbordet. Reservaxlyftare direkt bakom skärbordet. Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning. Montering av rapssidoknivar med snabblås. 25

26 VARIO skärbord. 26

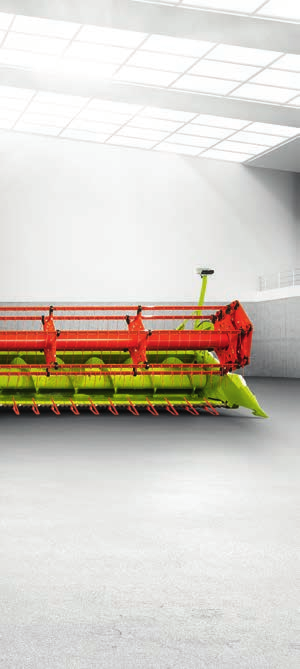

27 VARIO 1230 och 1050 VARIO skärbord. VARIO skärbord från CLAAS, med den unika inställningen för skärbordsbottnen. Modellerna VARIO 1230 och 1050 för de större och mer kapacitetsstarka tröskorna. Fördelarna i sammanfattning: Rapsplåtar för en skärbordsbottenlängd på 600 mm för spannmål och raps Steglös förskjutning av skärbordsbotten på 300 mm (utan rapsplåtar) Inmatningsskruv med stor diameter på 660 mm för optimalt materialflöde Nyutformad haspel för minimerad halmlindning LASER PILOT för automatisk styrning kan enkelt fällas in och justeras utan verktyg 27

28 VARIO skärbord. Användning. VARIO skärborden 1230 och 1050 är perfekt lämpade för skörd med hög kapacitet av spannmål och raps, oavsett om det är låg eller hög avkastning. Den behovsanpassade inställningen av VARIO skärbordsbotten för spannmål (långa eller korta sorter) samt raps, ger alltid ett optimalt materialflöde och därmed en ökad kapacitet på upp till 10 %. Teknik. -10 cm Standard +20 cm +50 cm Steglöst variabel skärbordslängd från -100 mm till +200 mm, ställbar via multifunktionshandtaget Steglös förskjutning av skärbordsbotten på 600 mm med monterade rapsplåtar Dubbelsidig mekanisk skärbordsdrivning Delad och mittenlagrad knivbalk och haspel för ökad stabilitet och optimalt materialflöde Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Avskraparna kan justeras från utsidan Överbelastningsskydd skyddar mot skador Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanalen och inmatningsskruven Skärbordsbotten förkortad spannmål (-100 mm). Skärbordsbotten förlängd spannmål (+200mm). Skärbordsbotten förlängd med rapsplåtar (+500 mm). Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning. Delad kniv. Mittenlagrad haspel och inmatningsskruv. 28

29 VARIO 1230 och 1050 Plug & Play för rapsskörden. Rapsplåtar och rapssidoknivar ger snabb omställning till rapsskörd. När rapssidoknivarna sätts på plats aktiveras automatiskt hydraulpumpen för drivning av sidoknivarna. Anslutningen sker med hjälp av två plantätande kopplingar. Automatisk till- och frånkoppling av hydraulpumpen En låsbar box på skärbordsvagnen möjliggör säker förvaring av rapssidoknivarna och minskar vikten på skärbordet Reservkniv integrerad undertill i skärbordet. Reservaxlyftare direkt bakom skärbordet. 29

30 NYHET De nya CERIO skärborden. 30

31 CERIO 930 / 770 / 680 / 620 / 560 CERIO skärbord. Med de nya modellerna CERIO 930 till 560 har CLAAS en ny skärbordsserie, ett optimalt alternativ för spannmålsskörden, en vidareutveckling av VARIO skärborden 930 till 500. Fördelarna i sammanfattning. 200 mm manuellt justerbar förskjutning av skärbordsbotten Inmatningsskruv med stor diameter på 660 mm för optimalt materialflöde Optimerad utformning av haspeln för minimerad halmlindning MULTIFINGER inmatningsskruv Stråskiljare kan höjdjusteras utan verktyg 31

32 NYHET De nya CERIO skärborden. Användning. CERIO serien bygger på VARIO skärborden 930 till 560 och är perfekt lämpade för spannmålsskörd med hög kapacitet, oavsett om det är låg eller hög avkastning. Skärbordsbotten kan justeras manuellt från -100 mm till +100 mm. Skärbordet kan enkelt anpassas till olika beståndsförhållanden. Mångfalden av CERIO 930 till CERIO 560 kan lätt anpassas till LEXION, TUCANO och AVERO. Teknik. Manuellt justerbar skärbordslängd från 100 mm till +100 mm 200 mm manuellt justerbar förskjutning Automatisk teleskopisk kraftöverföringsaxel för knivdrivningen Genomgående knivbalk och genomgående haspel Enkelsidig mekanisk skärbordsdrivning Mekanisk drivning av inmatningsskruven och knivbalken via kraftöverföringsaxel Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning Vinklat traversrör för bättre sikt över skärbordsbotten från förarhytten Steglös höjdinställning för inmatningsskruven Reversering av inmatningskanalen och inmatningsskruven Avskraparna kan justeras från utsidan LASER PILOT för automatisk styrning kan fällas in och justeras utan verktyg Automatisk parkerings- och transportposition Automatisk arbetsposition Skärbordsbotten förkortad spannmål (-100 mm). -10 cm Standard +10 cm Skärbordsbotten förlängd spannmål (+100 mm). Ny utformning på haspelfingrarnas axlar, infästning och lagring, allt för att minimera halmlindning. Reservkniv integrerad undertill i skärbordet. 32

33 CERIO 930 / 770 / 680 / 620 / 560 Justering av skärbordsbotten. Risskörd. Manuell justering på undersidan av skärbordet 10 skruvar för justering av skärbordsbotten 5 inställbara skärbordslängder: +100 mm, +50 mm, 0 mm, -50 mm, -100 mm Utrustning för skörd av ris finns som tillval för CERIO skärborden. Reservaxlyftare direkt bakom skärbordet. Snabblås för stråskiljare. Snabbt och enkelt byte av stråskiljare. Enkel höjdjustering av stråskiljare med justeringsnyckel. 33

34 CONSPEED / CONSPEED LINEAR. 34

35 CONSPEED/CONSPEED LINEAR 8-, 6-radig CONSPEED och CONSPEED LINEAR. CONSPEED och CONSPEED LINEAR majsplockare med högsta kapacitet vid majsskörd. Fördelarna i sammanfattning. CONSPEED majsplockare för 12, 8 och 6 rader CONSPEED LINEAR majsplockare för 8 och 6 rader Radavstånd på 80, 75 och 70 cm Linjära och koniska plockvalsar Infällbar konstruktion eller fast monterad Hydraulisk inställning av plockplåtar, enkelt via multifunktionshandtaget AUTO PILOT för automatisk styrning av tröskan längs majsraderna Transportbredd endast 3 m med infällbara CONSPEED / CONSPEED LINEAR 35

36 CONSPEED / CONSPEED LINEAR. Användning. Funktionsprincip CONSPEED och CONSPEED LINEAR serierna är de majsplockare som passar hela tröskserien från LEXION till AVERO för skörd av kärnmajs eller Corn-Cob-mix. Oavsett om det är bestånd med stor avkastning och många kolvar per planta eller en svag gröda med mycket torra majsstjälkar, så ger CONSPEED och CONSPEED LINEAR majsplockare en hög och effektiv avverkning. De infällbara majsplockarna gör dessutom att man slipper tilloch frånkoppling när man förflyttar sig från ett fält till ett annat. 1 Körriktning 2 Optimal plockhastighet 3 Snabbt flöde Funktionsprincip. Skillnaden mellan CONSPEED och CONSPEED LINEAR är flödeshastigheten för majsstjälkarna genom plockvalsarna. Huvarna ger en jämn matning av majsstjälkar till plockvalsarna. Stjälkarna fångas av plockvalsarna och dras nedåt. Plockplåtarna skiljer samtidigt majskolvarna från stjälkarna. Hackknivarna hackar sönder de neddragna stjälkarna. Inmatningsskruven matar sedan majskolvarna till inmatningskanalen. En viktig komponent på CONSPEED och CONSPEED LINEAR majsplockare är plockvalsarna: CONSPEED: konformad plockvals CONSPEED LINEAR: linjärt utformad plockvals CONSPEED: Majsstjälkarnas flödeshastighet nedåt ökas efter hand markant av den konformade plockvalsen. CONSPEED LINEAR: Majsstjälkarnas flödeshastighet nedåt förblir konstant med de linjärt formade plockvalsarna. Horisontalhack sönderdelar därefter med konstant hastighet majsstjälkarna under majsplockaren. Byte av kugghjul för varvtalsändring. Variator för plockardrivning. 36

37 CONSPEED/CONSPEED LINEAR 8-, 6-radig Teknik CONSPEED LINEAR. Teknik CONSPEED. Linjärt formade plockvalsar (lagrade framtill) Plockvalsknivar monterade över hela längden Fyra demonterbara knivar per plockvals Skruvformade inlopp på plockvalsen förbättrar stjälkinmatningen Mekaniskt eller hydrauliskt inställningsbara plockplåtar möjliggör god avskiljning av kolvarna Varje plockvals är separat säkrad mot överbelastning och främmande föremål Plockvals- och knivdrivningarna är integrerade i det kraftiga växellådshuset Horisontalhackarna drivs permanent Kan fås som infällbar eller fast monterad AUTO PILOT för automatiskt styrsystem Konformade plockvalsar (ej lagrade framtill) Hybrid- eller standardplockvalsar finns att tillgå Fyra demonterbara knivar per plockvals Plockvalsarna är försedda med fyra knivar som kan skruvas på och ställas in individuellt Beläggning med specialstål säkerställer lång hållbarhet Skruvformade inlopp på plockvalsen förbättrar stjälkinmatningen Mekaniskt eller hydrauliskt inställningsbara plockplåtar möjliggör god avskiljning av kolvarna Varje plockvals är separat säkrad mot överbelastning och främmande föremål Plockvals- och knivdrivningarna är integrerade i det kraftiga växellådshuset Horisontalhack kan stängas av permanent Kan fås som infällbar eller fast monterad AUTO PILOT för automatisk styrning CONSPEED / CONSPEED LINEAR arbetsposition. CONSPEED / CONSPEED LINEAR infällning. CONSPEED / CONSPEED LINEAR transport. 37

38 CONSPEED / CONSPEED LINEAR. Horisontalhack. Huvar. Varje plockenhet är utrustad med horisontalhack som är integrerad i drivenheten. 3-sidigt slipade knivar ger exakt snitt, snabb förruttnelse av stjälkdelarna och optimal fälthygien Beläggning av specialstål skyddar optimalt mot slitage Knivarna kan bytas snabbt och enkelt Motstålskit för hackknivar finns Hacken kan vid behov stängas av individuellt (CONSPEED) Robusta plasthuvar ger skonsam behandling av kolvarna Öppningsbara och justerbara för underhåll Den plana plockvinkeln ger lägre kolvförluster Gummering på huvarna förhindrar att kolvarna glider tillbaka Huvförhöjning. Skruvar för liggande majs. Huvförhöjning på sidorna förhindrar att kolvarna trillar ut vid övermogna bestånd De förhindrar dessutom kolvförluster vid bestånd där kolvarna växer högt fästade på plantan Hydrauliskt drivna skruvar ger säkert upptag av liggande majs 38

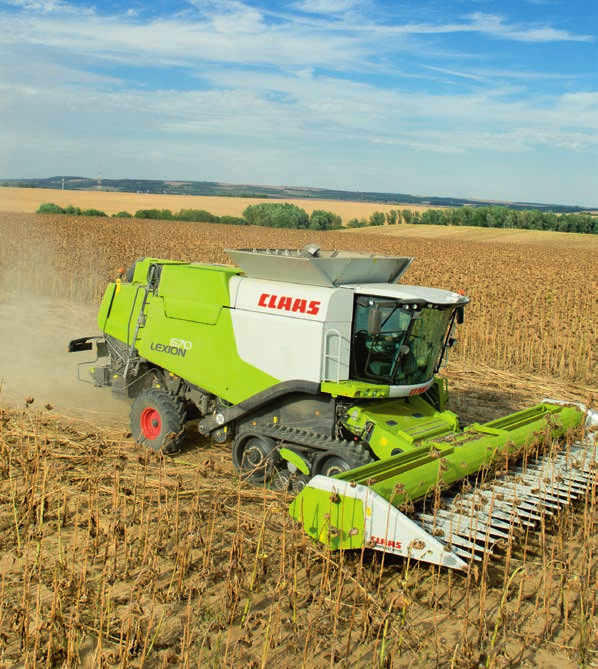

39 CONSPEED/CONSPEED LINEAR 8-, 6-radig Stubbknäckare. Solrosutrustning för CONSPEED LINEAR. Stubbknäckare är monterade på plockarens ram Böjning av majsstubben för optimalt skydd av och längre hållbarhet för däcken Extra stubbknäckare finns att tillgå Även CONSPEED LINEAR kan snabbt ställas om för solrosskörd. Då monteras specialknivar ovanför plockvalsarna för att skära av solrosorna. På detta sätt belastas inte tröskan i onödan med stjälkmaterial. Dessutom monteras huvförhöjningar på sidorna på CONSPEED LINEAR liksom en speciell styrplåt för att undvika förluster. Matningskedjorna vrids så att solrosblommorna hamnar oskadade i inmatningen. Enkel och snabb omställning av skärbordet för solrosskörd Fler användningsmöjligheter och ökad lönsamhet för tröskan och skärborden Översikt: 1 Styrplåt för minimalt spill 2 Knivhållare 3 Knivar mellan plockplåtarna 4 Kedjestyrning höger 5 Kedjestyrning vänster Du hittar mer information i broschyren om frontaggregat till skördetröskor. Plockplåtsjustering. Plockplåtarna kan mekaniskt eller hydrauliskt ställas in via multifunktionshandtaget smalare eller vidare 39

40 Kraftfull inmatning. Universell inmatningskanal. HP inmatningskanal. Den universella inmatningskanalen fungerar för alla grödor och man slipper ineffektiv omställningstid. En plan inmatningsvinkel mot tröskverket ger jämnt flöde. Kraftiga inmatningskedjor och inmatningslister ger hög stabilitet. Den utbytbara slitplåten säkrar en mycket lång hållbarhet. På höger resp vänster sida finns det en hydraulkolv för styrning av AUTO CONTOUR. HD inmatningskanalen (Heavy Duty) har en extra stödrulle i mitten. Kraftigt stöd för inmatningslisterna i vändrullen ökar stabiliteten och optimerar kedjestyrningen. Dessutom finns som val, en sluten nedre inmatningsvals som extra skydd mot främmande föremål. MONTANA inmatningskanal för skärbord upp till 9 m. Förutom alla välkända AUTO CONTOUR funktioner, påverkar det innovativa MULTI CONTOUR systemet bordets skärvinkel och svängramen i förhållande till markens lutning på LEXION MONTANA. MONTANA inmatningskanal är utrustad med en horisontell hydraulkolv för reglering av skärvinkeln och två kolvar för AUTO CONTOUR och sidolutning. Den robusta konstruktionen är avsedd för VARIO skärbord upp till 9 m bredd. För optimal anpassning till alla skördeförhållanden erbjuder HP (Header Pitch) inmatningskanal en manuell eller en hydraulisk justering av skärvinkeln. Utifrån mittpositionen kan skärvinkeln ändras 8 bakåt och 11 framåt. Skärbordsbroms. Effektivt skydd mot främmande föremål och skador av andra orsaker. Via multifunktionsspaken kan skärbordsbromsen (1) vid behov snabbstoppa skärbordet. Skärbordsbromsen är monterad direkt på inmatningskanalen vilket minskar belastningen på såväl remmar som drivning. Högre bromsmoment och mindre slitage. Hydraulisk reversering. Hydrauliken (2) möjliggör skonsam reversering med högt startvridmoment. Aktiveras bekvämt från hytten med en vippbrytare. Rotationsriktningen ändras även på den hydrauliska haspeldrivningen. MONTANA. AUTO CONTOUR. Positionsindikering för sidolutningen på skärbordet i CEBIS. För fri sikt: dammreducering vid inmatningskanalen. 40

41 Inmatningskanal Direkt skärbordsdrivning. Minskad bränsleförbrukning med bibehållen prestanda här har den raka skärbordsdrivningen en stor betydelse. Kraften kommer till nytta där den behövs. Tröskor utvecklas hela tiden, tröskverkens kapacitet blir högre, och därmed volymen på grödan som ska transporteras genom inmatningen. Detta ställer högre krav på skärbordsdrivningen. Skärbordsdrivningen på LEXION imponerar med hög effekt och med variator som tillval. Detta betyder att CLAAS kan erbjuda rätt drivning till kundspecifika behov samt säkerställa högsta kapacitet och kvalitet. 41

42 Fler starka fördelar med CLAAS skärbord. Reservkniv och axlyftare. Alla CLAAS skärbord är utrustade med reservkniv. Knivbladen av härdat material är extremt slitstarka. Axlyftarna underlättar ren upptagning av grödan med minimalt spill. Samtidigt minskar risken för stenar i skärbordet vid liggande gröda. På skärbordets baksida finns upphängning för extra axlyftare. Skärbord för alla grödor. För alla världens skörderegioner och för varje tröskbar gröda finns det ett passande skärbord från CLAAS. Oavsett om det är för spannmål som vete, råg, korn, havre och rågvete, eller för raps, majs, solrosor, ris, soja, linser, gräs- och klöverfröer eller hirs. Dra nytta av den unika kombinationen av prestanda och tekniska fördelar. Multikoppling. Alla hydrauliska och elektroniska anslutningar till skärbordet är samlade i en multikoppling. Sparar dyrbar tid genom färre arbetsmoment vid tilloch frånkoppling Integrerade anslutningar eliminerar risken för förväxling Enkel att ansluta, även under tryck Miljövänligt utan oljespill Mjukstartautomatik. Gradvis inkoppling av skärbordet förhindrar spetsbelastning i drivningen. Hydrostatisk haspeldrivning. En pump med variabelt flöde ger ett moment på maximalt 1000 Nm till haspeln. Därmed varieras haspelns varvtal automatiskt, anpassat till körhastigheten. Gott om kraft tack vare det höga momentet Högre verkningsgrad än för kugghjulspumpar En sluten hydraulkrets säkerställer exakt haspeldrivning Snabb reaktion för anpassning av haspelvarvtalet Hög lyfthöjd för haspeln Centrallåsning. En enda spak på vänster sida av skärbordet aktiverar alla låsanordningar samtidigt. Enkelt och bekvämt med multikoppling och centrallås. 42

43 Skärbordskomfort Säker vägtransport. I likhet med CLAAS skärbord, är skärbordsvagnarna enkla att anpassa efter behov. Standardskärbord, VARIO eller skärbord med rapsförlängning och sidoknivar, vagnen passar alltid exakt. Det är enkelt och bekvämt att ställa av skärbordet på vagnens anpassningsbara skärbordsstöd. Transporten blir trygg och säker. De största vagnarna kan utrustas med förvaringsbox för rapsutrustning. Skärbordsvagnar för skärbord med bredder från 3,7 m till 7,5 m har en traditionell enkelaxel. För skärbord från 9,0 m är tvåaxlade vagnar en säker lösning. De större vagnarna är dessutom utrustade med påskjutsbroms och parkeringsbroms. Skärbordsvagn med två axlar och medstyrande bakaxel. Skärbordsvagn med en axel. Låsbar box för rapsutrustning. 43

44 Mer precision, mer kapacitet. CLAAS CONTOUR säkrar god markföljning. Skärbord med CLAAS CONTOUR anpassar sig automatiskt till ojämnheter i marken längs med färdriktningen. CONTOUR håller det förinställda marktrycket konstant. Varje gång skärbordet sänks ned, återgår det automatiskt till förvald stubbhöjd. AUTO CONTOUR jämför kontinuerligt aktuell skärbordsposition med önskat värde och justerar automatiskt skärbordet så att det följer markens konturer på bästa sätt. Förarens arbete underlättas, särskilt viktigt vid långa arbetsdagar, på natten, vid liggande grödor, sidolutning eller stenig mark. AUTO CONTOUR hjälper till att öka kapaciteten och att utnyttja LEXION ännu mer lönsamt. AUTO CONTOUR: snabbare och mer exakt. Automatisk haspelreglering. AUTO CONTOUR kompenserar för ojämnheter i marken både på längden och på tvären. Sensorer under skärbordet reagerar snabbt och reglerar styrningen av hydraulkolvarna på inmatningskanalens sidor. Elektroniska sensorer registrerar hydraultrycket och reagerar snabbt Ventilstyrda gasackumulatorer för optimal dämpning Haspelvarvtalet och därmed även haspelhastigheten anpassas automatiskt och proportionerligt till körhastigheten. Föraren kan välja och spara olika inställningar för körhastighet och haspelhastighet. Haspelhastigheten kan ställas in steglöst. Den digitala varvtalssensorn ger exakt varvtalsanpassning. Flera haspelhöjder kan sparas och snabbväljas tillsammans med olika stubbhöjder. Dessutom kan du fortfarande justera haspelhöjden manuellt när du så önskar. Dubbelverkande hydraulkolvar reglerar skärbordets tryck mot marken exakt. Med knappen för höjdreglering på multifunktionsspaken aktiverar du bekvämt skärbordsautomatiken. 44

45 Skärbordsautomatik VARIO automatik. Skärbordsautomatik. På VARIO skärbord med haspelautomatik kan haspelns horisontalläge samt skärbordslängden sparas och sedan väljas igen genom aktivering av skärbordsautomatiken. Manuell inställning är fortfarande möjlig. Parkeringsposition för VARIO CONTOUR / AUTO CONTOUR Automatiskt haspelvarvtal Automatisk haspelhöjd Automatisk horisontal inställning av haspel, VARIO Automatisk skärbordslängd, VARIO Automatisk parkeringsposition, VARIO Med bara en knapptryckning ställer sig dessa VARIO skärbord antingen till parkeringsposition, förberedd för placering på skärbordsvagnen eller direkt till arbetsposition direkt efter tillkoppling. Tröskverket måste vara frånslaget. Sensorbågar registrerar skärbordets position. 45

46 Kraven ökar på kapacitet. APS med halmskakarteknologi. Ett flexibelt system med överlägsen teknologi för enastående säsongsavverkning. 46

47 Tröskverk 47

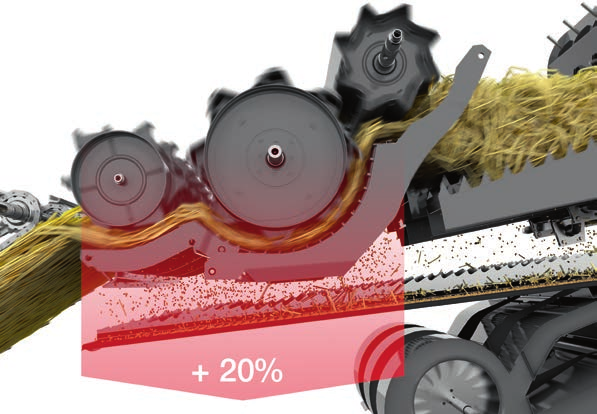

48 Goda resultat snabbare. APS. 1 Accelerator 2 Tröskcylinder 3 Halmvinda APS, det unika systemet. Endast CLAAS kan erbjuda denna unika lösning. En patenterad accelerator i tröskverket höjer prestandan väsentligt. CLAAS avgörande försprång skapas redan före tröskcylindern. En kraftig acceleration av grödan från 3 m/s till 20 m/s utlöser en rad effekter. Acceleratorn jämnar ut materialet Grödans genomflöde blir jämnt och upp till 33 % snabbare Högre centrifugalkrafter separerar väsentligt mycket mer kärnor Upp till 30 % av alla kärnor avskiljs redan i förslagskon direkt under acceleratorn, vilket leder till en betydande avlastning för huvudslagskon Detta leder till en kapacitetsökning på upp till 20 % utan att bränsleförbrukningen ökas. 48

49 APS trösksystem APS för bästa skördekvalitet. Synkroniserat samspel. APS systemet kan anpassas i flera steg för bästa urtröskning. Ett extra trösksegment samt agnavskiljningsplåtar, vilka enkelt kan kopplas in med en spak vid inmatningskanalen. APS systemet säkrar en utmärkt skördekvalitet. Acceleratorn, tröskcylindern och halmvindan drivs över samma variator. Vid varje förändring av tröskcylinderns varvtal förändras varvtalen resp periferihastigheterna synkront för acceleratorn och halmvindan. Överbelastningsskydd ökar avverkningen per dag. Med endast en knapptryckning från förarplatsen justeras slagskon med mycket hög precision, exakt lika på båda sidor. Slagskons hydrauliska överbelastningsskydd skyddar mot skador från främmande föremål och du kan tryggt köra nära tröskans kapacitetsgräns, utan risk för stopp. Resultat: skonsam behandling av grödan och jämnt flöde genom tröskverket. MULTICROP slagsko. Förslagskon är utformad som en MULTICROP slagsko och kan därför hantera alla typer av grödor. Möjligheten att snabbt byta de tre slagskosegmenten minimerar omställningstider och maximerar effektivitet och lönsamhet. Tröskcylinder. LEXION är utrustad med en sluten tröskcylinder som säkerställer perfekt materialflöde och skonsam behandling av kärna och halm. Resultat: högre avverkning och bästa kvalitet på den skördade grödan. Den traditionella öppna tröskcylindern kan väljas som alternativ. Den stora stenfickan öppnas bekvämt från sidan och är självtömmande. Snabbare byte av segment tack vare MULTICROP slagsko. 49

50 Skiljer från allt över skakarna. Effektiv halmskakarteknologi. CLAAS APS system arbetar så effektivt att endast ca 10 % av kärnorna behöver skiljas ifrån över de långa skakarna på LEXION. 90 % av kärnorna har redan separerats från halmen av APS. Det jämna halmflödet över de branta halmskakarna med öppen botten ger en säker avskiljning av praktiskt taget alla kärnor. Ett separat återföringsplan transporterar kärnorna till förberedningsplanet. Avskiljningen sker över en totallängd på 4400 mm, fördelad på 4 höga fallsteg. Modellerna LEXION 670 / 660 / 650 har sex skakare, och LEXION 630 / 620 har fem. Det finns mittoch sidoryttare. Stora mängder halm transporteras igenom snabbt och lätt. 50

51 Halmskakarteknologi MULTIFINGER SEPARATION SYSTEM (MSS) Flinka fingrar söker sista kärnan. MSS luckrar upp och tunnar ut materialsträngen så att kvarvarande kärnor lätt faller igenom. Skakarnas hela längd utnyttjas effektivare och halmens struktur och kvalitet bibehålls. Luckringspinnarnas ingreppstid kan anpassas för olika skördeförhållanden. MSS gör det enkelt. Avgörande för högsta avskiljningskapacitet är att halmen luckras upp ordentligt. Speciellt viktigt är detta vid svåra förhållanden med t ex fuktig eller genomvuxen gröda. Alla LEXION skakartröskor är därför försedda med MULTIFINGER SEPARATION SYSTEM (MSS) en trumma med styrda "fingrar" som arbetar över skakarna. MSS är garantin för effektiv restavskiljning under alla skördeförhållanden. Enkel och snabb inställning av pinnarna. 51

52 Ökad renhet. För glänsande resultat. Elektrisk sållinställning. Delat förberedningsplan som kan dras ut framåt. Förrensning i två steg. Förberedningsplan. Dubbla ventilerade fallsteg ger intensiv förrensning. Turbinfläktarna garanterar tillräckligt luftflöde enkelt och steglöst ställbart från förarplatsen. Turbinerna säkerställer ett konstant lufttryck med jämn fördelning, även vid varierande sållbelastning. Rensningskapaciteten ökas effektivt. På förberedningsplanet sker en försortering av materialet. Kärnorna hamnar underst och boss och agnar överst. Effektiv försortering och höga fallsteg minskar belastningen på sållen och ökar rensningskapaciteten. Förberedningsplanets segment går enkelt att dra ut framåt för rengöring. Elektrisk sållinställning. Den elektriska sållinställningen sker bekvämt från förarhytten: Enkelt och bekvämt Direkt från förarplats Snabbt resultat 52

53 Rensverk Returgods och GRAINMETER. Utifrån returgodsets mängd och innehåll kan man dra slutsatser för bästa möjliga tröskinställningar. Dessutom kan alla LEXION modeller utrustas med GRAINMETER. Returgodsets totalmängd (1) och andelen kärnor (2) kan då bekvämt avläsas elektroniskt i CEBIS. Med dessa data kan föraren manuellt optimera tröskinställningarna för att till fullo utnyttja potentialen hos LEXION. 3D-rensverk. Lutningskompensering genom aktiv styrning av översållet Full kapacitet även vid sidolutningar på upp till 20 % Absolut underhållsfritt och utan slitage Snabb och enkel eftermontering I kombination med AUTO CONTOUR ett perfekt "lutningspaket" Utan 3D Med 3D 53

54 Större spannmålstank. Spannmålstank med volym upp till l. När tröskverk och rensverk fullgjort sitt uppdrag, samlas kärnorna i spannmålstanken, som har elektriskt uppfällbara förhöjningsplåtar (LEXION 670, hydrauliskt). Med volymer på upp till liter, visar LEXION kapacitet och flexibilitet kompletterat av många andra fördelar. Tillval: mer tankvolym. I LEXION serien erbjuder CLAAS möjligheten att välja en tankvolym helt utifrån dina behov: Modell Tömning (l/s) Tankvolym (l) LEXION LEXION 670 MONTANA LEXION /10000 LEXION /9000 LEXION / LEXION 630 MONTANA 110/ LEXION / /8000 PROFI CAM ögon i nacken. Alla LEXION kan utrustas med PROFI CAM monterad längst ut på tanktömningsröret. Platsen har valts för att bekvämt i hytten kunna övervaka tre olika arbetsförlopp: Med tanktömningsröret utfällt övervakas fyllningen av vagnen Med tanktömningsröret infällt övervakas spridningen från hacken Med tanktömningsröret infällt övervakas området bakom tröskan vid backning och körning på väg Upp till fyra kameror kan anslutas till systemet och samtidigt visas på färgskärmen i förarhytten. PROFI CAM. Tanktömningsskruven levererar upp till 110 l/s. 54

55 Spannmålstank PROFI CAM Bakre kamera. Bakre kamera för CEBIS. Den bakre kameran är placerad på halmhuven och bilderna visas automatiskt på CEBIS monitor. Visningen av kamerabilden på CEBIS sker automatiskt när LEXION backas (1) eller via DIRECT ACCESS (2). Bakre kamera. 55

56 Grunden för nästa års skörd. 1 Kastrotor 2 Paddlar 3 Materialström 4 Yttre ledplåtar 5 Inre ledplåtar POWER SPREADER mycket effektiv. Snabbtorkande luftig halmsträng. POWER SPREADER med två motgående kastrotorer garanterar perfekt spridning. Blandningen av hackad halm och boss fångas upp, accelereras ännu en gång och sprids jämnt över hela arbetsbredden. LEXION uppnår en effektiv halmspridning med minimal energiåtgång även vid extremt mycket halm, stark sidvind eller lutande mark. Inställningar kan göras i CEBIS, för hela spridningsbredden eller individuellt för varje sida. Tack vare den skonsamma trösk- och avskiljningsprocessen bibehåller halmen sin struktur: perfekt för ströhalm av högsta kvalitet. Med halmhacken urkopplad läggs halmen i en jämn och luftig sträng. Halmen torkar därmed upp snabbare och kan enkelt pressas till fasta balar. För läggning av halmsträng ställes halmhacken om med ett knapptryck. 56

57 QUANTIMETER POWER SPREADER SPECIAL CUT II Enkel provtagning. QUANTIMETER mäter och kontrollerar. Inspektionsrutan baktill i hytten har gjorts 50 % större och medger en perfekt övervakning av spannmålstanken och den skördade grödan. Tanken har belysning på insidan. En kontrollucka gör det möjligt att när som helst manuellt ta ett prov från tanken. Provbägaren, som alltid kan förvaras på avsedd plats i kontrolluckan, fungerar också som kalibreringsmått för hektolitervikt. Tröskans avverkning och grödans avkastning mäts och beräknas med QUANTIMETER och visas löpande i CEBIS. Skördens vattenhalt kontrolleras kontinuerligt och visas i CEBIS när så önskas. En fotocell i spannmålselevatorn registrerar fyllnadsgraden. QUANTIMETER beräknar den exakta skördemängden, också med hänsyn till andra faktorer, som t ex fältets lutningar. All data är tillgänglig i realtid via TELEMATICS eller kan bekvämt printas ut via CEBIS. Automatisk kedjespänning av elevatorkedjan är standard med QUANTIMETER. Bekväm provtagning. 57

58 Grunden för nästa års skörd. Automatisk kastriktningsanpassning. Alla LEXION modeller med POWER SPREADER kan utrustas med två sensorer för automatisk anpassning av kastriktningen för den hackade halmen. Sensorerna sitter på höger resp vänster belysningsarm. Via CEBIS kan föraren enkelt och bekvämt ställa in sensorernas känslighet. Automatisk kastriktningsanpassning vid fältlutning. Sensorerna bak på tröskan justeras automatiskt till lodrät position vid körning i lutningar. Den automatiska kastriktningsanpassningen ger en jämn fördelning av den hackade halmen över hela arbetsbredden även vid körning i lutning (D) och underlättar därmed förarens arbete. Inställningar i CEBIS. 58

59 Halmhantering Spridningsinställning Special Cut II Automatisk sidvindsutjämning. Bossfläkt. Sidvinden påverkar kastriktningen för den hackade halmen. Detta ger ojämn fördelning och risk för att hackad halm sprids in i den oskördade delen av fältet, vilket kan påverka materialflödet genom skärbordet i nästa kördrag (A). Motåtgärd: Sensorer bak på tröskan mäter sidvindens intensitet och justerar kastriktningen för den hackade halmen. Fördelarna: Automatisk, jämn fördelning av den hackade halmen samtidigt som föraren avlastas (B). Bossfläkten går ytterligare ett steg. Den skickar materialet direkt till POWER SPREADER. En avgörande fördel med detta system: blandningen av boss och agnar, som kan utgöra upp till 25 % av det totala flödet, sprids aktivt över hela arbetsbredden. Finhackat med SPECIAL CUT II. Jämn bosspridning. Agnar och boss kommer från sållet till bosspridaren eller bossfläkten. Bosspridaren drivs hydrauliskt och sprider sållavfallet jämnt bakom tröskan. Via en flödesventil kan varvtalet och spridningsbredden ställas in. Från skakarna kommer halmen direkt till halmhacken, vars intensitet kan anpassas efter halmmängden. Upp till 88 tätt placerade, dubbelslipade knivar, i kombination med en tvärkniv och ett motstål, sörjer för finhackad halm. En svängbar ledplåt kan leda materialet genom ett extra snittelement för ännu intensivare bearbetning av halmen. Efter hacken fortsätter materialet till de ställbara spridarvingarna, alt till POWER SPREADER. 1 Ställbar tvärkniv 2 Rotoraxel 3 Knivar 4 Snittelement 5 Ställbar ledplåt 6 Ställbara motknivar Manuell inställning av spridningsriktning och spridningsbredd i CEBIS. 59

60 För enastående resultat. CLAAS POWER SYSTEMS (CPS). Optimal drivning för bästa resultat. CPS. Utvecklingen av nya maskiner hos CLAAS strävar alltid efter högre effektivitet, större tillförlitlighet och kundens optimala lönsamhet. Det gäller självklart för alla delar på CLAAS skördetröskor. Drivsystemet har avgörande betydelse och det är så mycket mer än bara en stark motor. Med CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett drivsystem utan like. Alltid topprestanda när det behövs. Den energisnåla tekniken, noggrant anpassad till tröskans funktion, blir snabbt lönsam. Erfarenhet från utveckling av tröskor under 75 år och LEXION i 15 år resulterar i det bästa drivsystem som CLAAS har utvecklat. För de absolut bästa resultaten. Nya tekniska lösningar för högsta driftsäkerhet. 60

61 CLAAS POWER SYSTEMS 61

62 Mera kraftreserver. Motorer. Moderna högeffektmotorer. Enastående kraftutveckling med låg bränsleförbrukning säkerställs med högeffektmotorerna från Caterpillar med Common Rail insprutningssystem. Tryck, tidpunkt och längd för insprutningen bestäms av den elektroniska motorstyrenheten, helt oberoende av varvtalet. LEXION har motorteknologi med högsta möjliga tillförlitlighet och kraftresurser för lång produktiv körning under svåra förhållanden. CAT motor C 9.3 med cylindervolym 9,3 l Miljömotor Tier 4 Optimerad förbränningsprocess Högsta motorprestanda Låg bränsleförbrukning Optimal kraftöverföring Bränsletanksvolym på upp till 800 l CLAAS POWER SYSTEMS Bränsletanken rymmer upp till 800 liter. 62

63 Motor Kylning Avgasrecirkulation genom EGR med DPF. Pendlande dammreducering för kylpaket. Caterpillarmotorerna uppfyller den nya utsläppsstandarden genom avgasrecirkulation (EGR) med ett dieselpartikelfilter (DPF). Principen för avgasrecirkulation innebär att en del av motorns avgaser blandas med insugningsluften. Detta sänker förbränningstemperaturen i motorn vilket i sin tur väsentligt minskar bildandet av kväveoxid. Dessutom blir partikelmängden i avgaserna mycket lägre efter att ha passerat DPF. Filtret rengöres kontinuerligt och helt automatiskt. På LEXION 700-serien är det väl beprövat. Systemet för att hålla kylarpaketet rent finns nu också på 600-modellerna och säkerställer hög kylkapacitet och kylförmåga i reserv. Ren kylluft sugs in uppifrån. Den automatiskt pendlande dammsugaren täcker hela kylarpaketets yta, håller kyllamellerna rena och suger dammet ner mot marken. Ökad kapacitet kräver kraftreserver. Extremt hög avverkning kräver motsvarande kraftreserver. Med den elektroniska motorstyrningen har LEXION en väl tilltagen kraftreserv som vid varvtalsminskning ökar motoreffekten med bibehållen låg bränsleförbrukning. Kylarkorgen är helt fällbar för enkel rengöring. 63

64 Högre kapacitet på sluttningar. Ny hydraulik: mer lyftkraft, kortare reaktionstid. Även på fält med branta lutningar har den enastående kapaciteten hos LEXION kunnat höjas ytterligare. Ny hydraulik förbättrar funktionaliteten för MONTANA systemet. Förbättrad verkningsgrad för arbetshydrauliken med en axialpump med variabelt flöde (LS-pump) Arbetstryck 200 bar (+10 %) Oljeflödet för arbetspumpen 120 l/min (+50 %) Större lyftkraft för skärbord: +10 % vikt, +50 % högre reaktionshastighet (proportionalventilteknik) Maximal reverseringseffekt även på tomgång, 10 % mer vridmoment Syntetolja med högt viskositetsindex ger bättre friktionsegenskaper Låg ljudnivå med konstant tryck i systemet Effektiv pumpdrivning Tröskar lika bra på kuperad mark. En viktig komponent på LEXION MONTANA är drivaxeln. Hjulupphängningen påverkas med hydraulkolvar så att drivhjulens position anpassas till markens lutning. MONTANA chassit kompenserar sidolut på upp till 17 % och lutningar i färdriktning på upp till 6 %. Detta möjliggör en hög tröskningskapacitet och ett lika effektivt arbete som på plan mark. Manöverpanel med MONTANA styrsystem. Axelkolvarnas position och skärbordets läge visas i CEBIS. 64

65 MONTANA. MULTI CONTOUR. MONTANA fördelarna i sammanfattning: Förutom alla välkända AUTO CONTOUR funktioner, påverkar det innovativa MULTI CONTOUR systemet bordets skärvinkel och svängramen i förhållande till markens lutning. 3D-rensverk ger extra säkerhet. Även på LEXION MONTANA ger 3D-rensverket stabil kapacitet när sidolutningen överstiger 17 %. Sidolutsutjämning med upp till 17 % Med-/motlutsutjämning upp till 6 % För skärbord upp till 9 m Förbättrad dragkraft med differentialspärr Förbättrad manövrering Förbättrad funktionalitet för hela MONTANA styrsystemet med den nya arbetshydrauliken 30 km/h hydrostattransmission Hastighetsautomatik Mer komfort för föraren Lika effektiv på sluttningar som på slätten 30 Mycket god framkomlighet med differentialspärr även vid branta fältlutningar. Extra säkerhet med hydrauliska våta lamellbromsar. 65

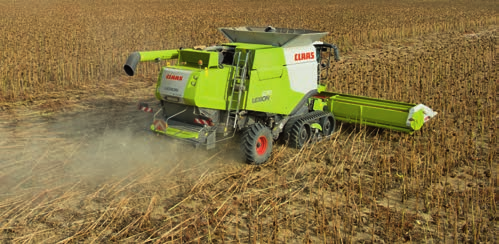

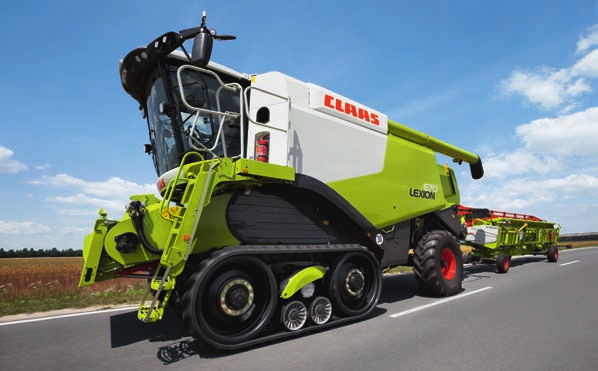

66 Skonsam mot marken. Världsbeprövat. Snabbast på vägen. CLAAS utvecklade sitt eget TERRA TRAC system för mer än 20 år sedan och det rullar otaliga TERRA TRAC över hela världen. I praktisk körning under utmanande förhållanden har CLAAS TERRA TRAC gång på gång bevisat sina fördelar. Det blir allt svårare att ta sig fram i trafiken med stora maskiner. Dessutom förekommer det begränsningar av fordonsbredd i vissa länders trafikförordningar. För LEXION 670 finns det totalt tre olika TERRA TRAC bandställ med tre bandbredder. Därmed finns det ett passande TERRA TRAC bandställ för alla behov. 66

67 TERRA TRAC 635 mm Automatisk nivåreglering. Den hydropneumatiska fjädringen kan höjas eller sänkas under drift Drivhjul, löphjul och stödhjul är pendelupphängda. Varje hjulupphängning har separat hydraulisk fjädring med ackumulator integrerad i kolven Detta resulterar i automatisk nivåreglering för bättre stabilitet vid kurvtagning 735 mm TERRA TRAC bandställ. Den som idag skördar med skonsamhet mot marken, minimerar risken för framtida skördeminskningar. 890 mm Transportbredd 3,49 m Skonsam: flerfalt lägre marktryck än med hjul Bättre dragkraft (majs/ris/blöta fält/lutningar) Högre stabilitet i sidolutningar Lägre rullmotstånd, mindre slirning, lägre bränsleförbrukning Längre effektiv arbetstid, högre säsongsavverkning Byggd för körhastighet 30 km/h på väg Tre olika chassihöjder kan ställas in i CEBIS för att ändra tröskans frigångshöjd. Bekvämare än någonsin. Med TERRA TRAC flyter din LEXION mjukt över fälten. En helt omarbetad konstruktion med många innovationer skapar förutsättningarna: I nya TERRA TRAC är samtliga komponenter (drivhjul, löphjul och stödhjul) separat avfjädrade. Detta minimerar stötar och vibrationer i tröskans chassi, höjer förarkomforten och ökar kurvstabiliteten. 67

68 Passar på vägen. Mer tid för arbete. Varje minut som sparas på transporttid höjer tröskans dagsavverkning. LEXION 670 TT rullar 30 km/h på väg. LEXION 670 Din LEXION förflyttar sig snabbt från fält till fält med hög säkerhet, komfort och goda vägegenskaper. Detta belönades med en SIMA-Innovation-Award-silvermedalj TERRA TRAC ger dig mer tid på fältet och därmed betydligt högre säsongsavverkning. Bättre markföljsamhet, jämnare stubbhöjd, mindre påfrestning på maskinen och markant lägre marktryck gör en tydlig skillnad. Skonsamhet mot marken ökar din lönsamhet. Hydrostatisk transmission. Den hydrostatiska transmissionen på LEXION styrs enkelt med multifunktionsspaken utan frikoppling, utan växling. Den nya serien transmissioner har utvecklats med fokus på högre verkningsgrad, bättre effektivitet. Det blir mera kraft tillgänglig för andra funktioner på tröskan, vilket totalt sett ger högre kapacitet och bättre lönsamhet för dig. Tack vare det elektrohydrauliska styrsystemet, kan LEXION utrustas med CRUISE PILOT, automatisk reglering av körhastighet. Tröskan blir lättkörd som en bil och denna höjning av körkomforten höjer också effektiviteten och därmed lönsamheten. 635 mm 635 mm 25" 735 mm 29" 890 mm 3,49 m/11,45 ft. 3,79 m/12,43 ft. 25" 735 mm 29" 890 mm 35" 3,99 m/13,09 ft. 35" Transporthastighet, beroende på modell, 20, 25 eller 30 km/h km/h på väg. 68

69 TERRA TRAC Framdrivning Automatisk framdrivning. CLAAS 4-TRAC. Vid körning på väg har LEXION 670, 670 MONTANA, och 630 MONTANA automatisk och bränslebesparande anpassning av motorns varvtal efter effektbehov och körspakens läge. Vid start ger nominellt varvtal full kraft. En enkel knapptryckning och LEXION tar sig fram även på besvärliga fält. Fyrhjulsdriften är tillförlitlig och underhållsfri. "SIMA Innovation Award" i silver 2011 tilldelades TERRA TRAC med hydropneumatisk fjädring. Enormt kraftfull: CLAAS 4-TRAC fyrhjulsdrift. 69

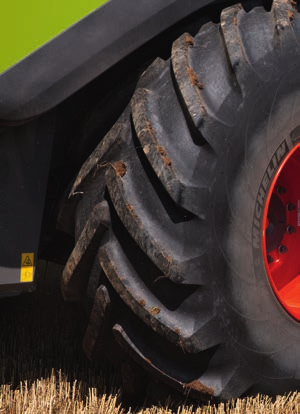

70 Fantastisk att köra. Standarddäck CerexBib + 22% 5857 cm 2 2,4 bar 7314 cm 2 1,6 bar 800/70 R 32 / 9000 kg IF 800/70 R 32 / 9000 kg Däckteknologi som skonar marken. Intensivt samarbete mellan CLAAS och välkända däcktillverkare har resulterat i denna nya däckteknologi. Förbättrade köregenskaper på väg med de nya däcken. På fält kan de köras med lägre däcktryck och betydligt större kontaktyta, vilket ger mer dragkraft, mindre slirning och lägre bränsleförbrukning. Markpackningen minskar och jordens struktur förbättras. Dimensioner Standarddäck MICHELIN CerexBib 680/85 R 32 bar 2,9 1,8 800/70 R 32 bar 2,4 1,6 Dimensioner Standarddäck SVT CHO Continental 800/70 R 32 bar 2,4 1,6 Fakta i siffror: 0,6 till 1,1 bar lägre däcktryck möjligt vid full bärkraft jämfört med standarddäck av samma dimension en minskning med 35 % Däcken har 22 % större kontaktyta mot marken än standarddäck med samma transportbredd Drivaxel: 800/70 R 32 och 680/85 R 32 Styraxel: 620/70 R 26 och 520/80 R 26 Mindre transportbredd och större anliggningsyta. 70

71 Däckteknologi Underhåll Huven framför kylarens renssystem är helt uppfällbar för lätt åtkomlighet Flyttbar stege för att enkelt komma åt motorrummet och andra servicepunkter Helt uppfällbar halmhuv Tryckluftsanläggning med lång slang och blåspistol för bekväm rengöring Centrala smörjställen för snabb åtkomst till smörjpunkterna Förvaring för t ex verktygslåda Ny utformning av sidoplåtar (aluminium-sandwichkonstruktion) för ännu enklare service Centralsmörjning. Från centralsmörjningssystemets behållare transporteras smörjfett till alla smörjställen som är inprogrammerade. Dina fördelar: Tillförlitlig och regelbunden smörjning under körning Längre livslängd på lager och slitdelar Lägre förbrukning av smörjfett, minskat slitage lägre driftskostnader Mindre servicearbete och lägre servicekostnader Sparsamt underhåll. LEXION har exemplariskt lågt krav på underhåll. Serviceintervaller är långa, bytesintervallen för hydraulolja är 1000 tim. När det är dags för service är allting lätt att komma åt och snabbt avklarat. Stora serviceluckor med låg vikt som är lätta att öppna. 71

72 För din trygghet. CLAAS Service & Reservdelar. Dina krav räknas. För din verksamhet: CLAAS FARM PARTS. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. För din trygghet. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. För din trygghet. ORIGINAL reservdelar och tillbehör. Alltid den senaste tekniken. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativt bränsle och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. För din trygghet. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. För din trygghet. 72

73 CLAAS Service & reservdelar Säkerhet kan planeras. Våra serviceprodukter hjälper dig att höja dina maskiners tillförlitlighet, att minimera risken för att maskinerna ska bli stående och att kunna göra beräkningar med fasta kostnader. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. För din trygghet. Problemlösning per fjärrdiagnos: CLAAS TELEMATICS. CLAAS TELEMATICS i din maskin fogar samman två viktiga aspekter för dig: snabb hjälp av CLAAS servicetekniker plus ekonomiska fördelar för ditt arbete tack vare trådlöst nätverk. Vi löser dina problem på plats även när du inte ser oss. För din trygghet. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. För din trygghet. CLAAS Parts Logistics Center i Hamm, Tyskland, har olika reservdelar på mer än m 2 yta. 73

74 LEXION 600 i översikt. 74

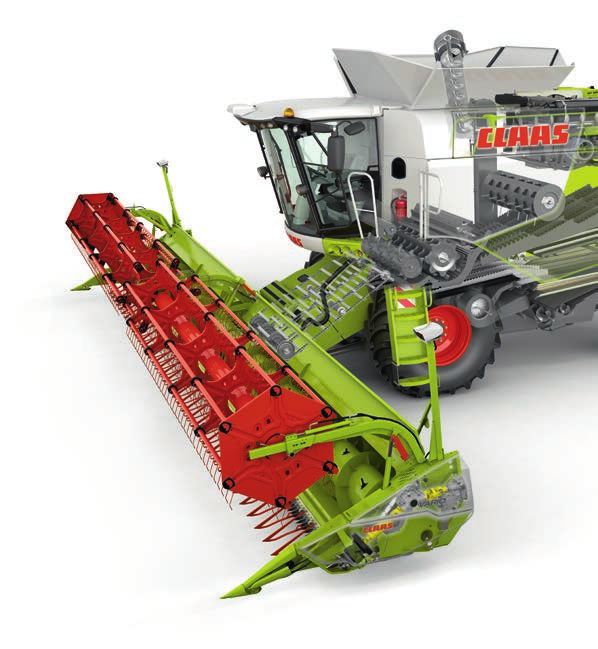

75 Teknik i detalj 1 GPS PILOT 2 Komforthytt 3 CEBIS 4 Infällbara stråskiljare 5 LASER PILOT 6 Multikoppling 7 VARIO skärbord 8 Hydrostatisk haspeldrivning 9 AUTO CONTOUR 10 Caterpillar-motor 11 MULTIFINGER SEPARATION SYSTEM (MSS) 12 Högpresterande halmskakare 13 APS trösksystem 14 PROFI CAM 15 POWER SPREADER med automatisk kastriktningsanpassning 16 SPECIAL CUT II halmhack 17 Bosspridare 18 Fyrhjulsdrift 19 3-D sållkasse 20 Separat återföringsplan 21 Däckteknologi / TERRA TRAC 22 Turbinfläkt 75

76 LEXION namnet förpliktigar. 76

77 LEXION namnet förpliktigar 77

78 LEXION namnet förpliktigar. Starka argument. Hytt. Tröskteknologi. Den rymliga komforthytten är grunden för lugnt och koncentrerat arbete Full överblick över returgodset från förarplatsen samt GRAINMETER för elektronisk kontroll CEBIS, CRUISE PILOT, automatisk styrning samt TELEMATICS säkerställer en unik övervakningsoch manöverkomfort Skördemätning, -kartering och omfattande fältdata samt uppdragshantering Skärbord. VARIO skärbord med upp till 10,67 m arbetsbredd och optimerat materialflöde som ger upp till 10 % mer kapacitet NYHET: VARIO skärborden VARIO 930 och VARIO 770 med 700 mm steglös justering av skärbordslängden samt rapsutrustning AUTO CONTOUR följer ojämnheter i såväl tvär- som längdriktning Hög flexibilitet säkerställd med Standard- eller VARIO skärbord, risskärbord, rapsskärbord, vikbord, MAXFLEX, CONSPEED, SUNSPEED, SWATH UP och MAXFLO Upp till 20 % högre kapacitet med APS trösksystem liter spannmålstank, tömningskapacitet på upp till 110 l/s 3-D sållkasse klarar fältlutningar på upp till 20 % Professionell hantering av halmen med SPECIAL CUT II och POWER SPREADER samt automatisk anpassning av kastriktningen ger jämn spridning över hela arbetsbredden CPS CLAAS POWER SYSTEMS. Caterpillar moderna miljömotorer med tillförlitliga kraftreserver under de tuffaste skördeförhållanden Kraftfull hydraulik ger snabb reaktion på t ex AUTO CONTOUR eller MONTANA lutningskompensation TERRA TRAC och däckteknologi, skonsamt mot marken Enkel åtkomst för underhåll 78

79 LEXION 670/ 670 TERRA TRAC/ 670 MONTANA / 630 MONTANA 620 Tröskverk APS system MULTICROP slagsko Tröskcylinder, bredd mm Tröskcylinder, diameter mm Cylindervarvtal rpm med reduktionsväxel rpm Öppen tröskcylinder med slagor Sluten tröskcylinder med slagor 7/18 mm huvudslagsko Omslutningsvinkel, huvudslagsko grader Huvudslagskoyta m 2 1,26 1,26 1,26 1,06 1,06 Elektrohydraulisk slagskoinställning med överbelastningsskydd Synkroniserat varvtal accelerator och halmvinda Cylindervariator med momentförstärkare Stor stenficka Tröskverk för ris Avskiljningssystem Skakare antal Skakare, längd m 4,4 4,4 4,4 4,4 4,4 Skakaryta m 2 7,48 7,48 7,48 6,25 6,25 Avskiljningsyta m 2 9,85 9,85 9,85 8,23 8,23 MULTIFINGER SEPARATION SYSTEM Rensverk Förberedningsplan i plast (sektionerat, utdragbart framåt) Rensfläkt 6 turbinfläktar 6 turbinfläktar 6 turbinfläktar 4 turbinfläktar 4 turbinfläktar Elektrisk inställning av rensfläkt Dubbla fallsteg med rensluft Delade, motgående såll 3-D rensverk Total sållyta m 2 5,8 5,8 5,8 4,8 4,8 Elektrisk sållinställning Transport av returgodset till acceleratorn Visuell returgodskontroll från förarplats under drift Elektronisk returgodskontroll GRAINMETER Spannmålstank Volym (enligt ANSI/ASAE S312.2) l 11000/ (MONTANA) 10000/ / / 9000 Tömningsrör, svängningsvinkel grader Tömningskapacitet l/sek ( 110) 80 ( 110) QUANTIMETER skördemätare Automatisk kedjesmörjning för tanktömning LEXION 670/ 670 TERRA TRAC/ 670 MONTANA / 630 MONTANA 620 Halmhack SPECIAL CUT II, 88 knivar SPECIAL CUT II, 72 knivar STANDARD CUT, 64 knivar STANDARD CUT, 52 knivar POWER SPREADER Hydraulisk omställning Bosspridare Bossfläkt för POWER SPREADER Automatisk sidvindskompensering Framdrivning Lutningsutjämning, sidolut upp till 17 % (MONTANA) (MONTANA) Lutningsutjämning, med-/motlut upp till 6 % (MONTANA) (MONTANA) TERRA TRAC med hydropneumatisk avfjädring (TERRA TRAC) 4-TRAC 4 WD Tvåväxlad transmission (MONTANA) (MONTANA) 30 km/h (MONTANA) Hastighetsautomatik (MONTANA) Motor Tillverkare Caterpillar Caterpillar Caterpillar Caterpillar Caterpillar Typ C 9.3 C 9.3 C 9.3 C 9.3 C 9.3 Antal cylindrar/cylindervolym ant./liter R 6/9,3 R 6/9,3 R 6/9,3 R 6/9,3 R 6/9,3 Motorstyrning elektronisk elektronisk elektronisk elektronisk elektronisk Nominellt varvtal rpm Motoreffekt vid nominellt varvtal (ECE R 120) kw/hk 305/ / / / /305 Max effekt (ECE R 120) kw/hk 330/ / / / /305 Miljömotor Tier 4i Bränsleförbrukningsmätare Bränsletank l Pendlande dammreducering för kylpaket EASY CEBIS TELEMATICS (professional, advanced, basic) Uppdragshantering Skördekartering CRUISE PILOT GPS PILOT, LASER PILOT, AUTO PILOT Vikt Tröska exkl. skärbord, hack och bosspridare, bränsletank full (avvikelser kan förekomma, beroende på utrustningsnivå) kg LEXION Hjulutrustning för drivaxel Dimensioner ø Ytterbredd 900/60/R 32 m 1,95 3,90 3,90 3,90 3,62 3,62 IF800/70 R 32 MI m 1,95 3,78 3,78 3,78 3,49 3,49 800/70 R 32 CHO m 1,95 3,78 3,78 3,78 3,49 3,49 800/70 R 32 m 1,95 3,78 3,78 3,78 3,49 3,49 710/75 R 34 MI m 1,95 3,65 3,65 3,65 3,37 3,37 IF680/85 R 32 MI m 1,95 3,50 3,50 3,50 3,22 3,22 680/85 R 32 m 1,95 3,50 3,50 3,50 3,22 3,22 800/65 R 32 m 1,85 3,86 3,86 3,86 3,58 3,58 650/75 R 32 m 1,85 3,49 3,49 3,49 3,20 3,20 30,5L R 32 m 1,85 3,49 3,49 TERRA TRAC 635 mm m 3,49 TERRA TRAC 735 mm m 3,79 TERRA TRAC 890 mm m 3,99 Höjd och bredd för bekväm tanktömning. LEXION 670 Hjulutrustning för styraxel 670 MONTANA MONTANA 620 Dimensioner ø Ytterbredd 600/65 R 28 IMP m 1,50 3,80 3,80 3,80 3,80 3,49 3,49 3,49 VF520/75 R 26 MI m 1,50 3,49 3,49 3,49 3,22 3,22 500/85 R 24 IMP m 1,50 3,50 3,50 3,50 3,22 3,50 3,22 600/ IMP m 1,35 3,80 3,80 1 3,80 3,80 3,50 3,50 1 3,50 500/70 R 24 IMP m 1,35 3,49 3,49 3,49 3,49 3,22 3,49 3, /85-24 IMP m 1,35 3,49 3,20 3, mm/28,91 ft. (4XL) 8479 mm/27,82 ft. (3XL) 7902 mm/25,93 ft. (XXL) 7342 mm/24,09 ft. (XL) 6838 mm/22,43 ft. (lång) 4148 mm/13,61 ft mm/14,32 ft mm/14,80 ft mm/15,27 ft mm/15,76 ft. VARIO 770 (7,69 m/25,25 ft.) VARIO 930 (9,22 m/30,25 ft.) VARIO 1050 (10,44 m/40 ft.) VARIO 1230 (12,27 m/41 ft.) CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta de praktiska kraven. Vi förbehåller oss rätten att när som helst ändra tekniska specifikationer. Information och illustrationer ska uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre tydliggöra funktionen och får inte ske på eget bevåg, eftersom det kan medföra risk för skador. I den mån demontering får ske, hänvisas till respektive anvisningar i instruktionsboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande. Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt

80 Skärbord Skärbordsalternativ VARIO skärbord VARIO 1050, VARIO 930, VARIO 770, VARIO 680, VARIO 620, VARIO 560 CERIO skärbord CERIO 930, CERIO 770, CERIO 680, CERIO 620, CERIO 560 Rapsförlängning För alla VARIO skärbord, ej tillgängligt för CERIO skärbord Vikbord C 540, C 450 CONSPEED / CONSPEED LINEAR rader 6/8 SUNSPEED rader 12, 16 MAXFLEX MAXFLEX 930, MAXFLEX 770, MAXFLEX 620, MAXFLEX 560 MAXFLO MAXFLO 1050, MAXFLO 900 VARIO risskärbord Som HD-variant med tillbehöret risskärverk CERIO risskärbord Som HD-variant med tillbehöret risskärverk SWATH UP SWATH UP 450 Steglöst varibelt varvtal för skärbordsdrivning rpm elhydraulisk manövrering) Stegdrivning för skärbord rpm 332, 420 Aktiv skärbordsbroms Standard skärbord Effektiv skärvidd Drivning Infällbara stråskiljare Avstånd kniv inmatningsskruv mm , manuellt justerbar Knivhastighet slag/min 1218 Inmatningsskruv med multifingrar Hydraulisk reversering Skärbordsautomatik CONTOUR AUTO CONTOUR Haspelvarvtalsreglering Haspelhöjdsreglering Automatisk parkeringsposition Automatisk arbetsposition Reservkniv Axlyftare CERIO 930 (9,22 m), CERIO 770 (7,70 m), CERIO 680 (6,78 m), CERIO 620 (6,17 m), CERIO 560 (5,56 m) enkelsidig drivning Skärbord VARIO skärbord Effektiv skärvidd Drivning Infällbara stråskiljare VARIO 1050 (10,44 m), VARIO 930 (9,22 m), VARIO 770 (7,70 m), VARIO 680 (6,78 m), VARIO 620 (6,17 m), VARIO 560 (5,56 m) enkelsidig drivning Avstånd kniv inmatningsskruv mm , 700 mm steglös justering Kniv genomgående Knivhastighet slag/min 1218 Lagring haspel och inmatningsskruv genomgående haspel och inmatningsskruv Diameter inmatningsskruv 660 Skärbordsautomatik CONTOUR AUTO CONTOUR Haspelvarvtalsreglering Haspelhöjdsreglering Horisontalinställning av haspeln Skärbordslängd Automatisk parkeringsposition Reservkniv Axlyftare Standard Tillval Tillgängligt Inte tillgängligt Standard Tillval Tillgängligt Inte tillgängligt
