MÄRKNING, KONTROLL, DOKUMENTATION M M ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR. Anmälningshandlingar för reservkraftinstallationer

Transkript

1 Y YF YFB MÄRKNING, KONTROLL, DOKUMENTATION M M ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR ANMÄLNINGSHANDLINGAR YFB.6 YFB.63 YFB.631 YFB.632 YFB.633 YFB.64 YFB.7 YFB.8 Anmälningshandlingar för el- och teleinstallationer vilka anmälningshandlingar entreprenören ska upprätta. Anmälningshandlingar för elkraftsinstallationer Anmälningshandlingar för elservis Anmälningshandlingar för reservkraftinstallationer Föranmälan Innan entreprenören påbörjar installationsarbete avseende inmatningsenhet för stationärt eller mobilt reservkraftaggregat till elanläggningen ska inhämta elnätsföretagets bestämmelser för anmälan upprätta och lämna föranmälan till elnätsföretaget. Föranmälan ska lämnas även för separat inmatningsenhet för mobilt reservkraftaggregat. Färdiganmälan Före första tillkoppling av reservkraftaggregat ska anläggningen färdiganmälas till elnätsföretaget. Färdiganmälan ska lämnas även för mobilt reservkraftaggregat. Beakta beträffande reservkraftinstallationer, se Svensk Energis anvisningar Stationära reservkraftanläggningar Anvisningar för säker drift beträffande mobila reservkraftinstallationer, se Svensk Energis anvisningar Reservkraftaggregat Tekniska anvisningar för anslutning av reservkraftaggregat i kundanläggningar. Anmälningshandlingar för elenergiproduktion Beakta beträffande mindre produktionsanläggningar, se Svensk Energis anvisningar Anslutning av mindre produktionsanläggningar till elnätet AMP. Anmälningshandlingar för teleinstallationer Anmälningshandlingar för transportinstallationer m m vilka anmälningshandlingar entreprenören ska upprätta. Anmälningshandlingar för styr- och övervakningsinstallationer vilka anmälningshandlingar entreprenören ska upprätta. YFC YFC.6 ANSÖKNINGSHANDLINGAR Ansökningshandlingar för el- och teleinstallationer vilka ansökningshandlingar entreprenören ska upprätta. 1

2 YFC.63 YFC.64 YFC.7 Ansökningshandlingar för elkraftsinstallationer Ansökningshandlingar för teleinstallationer Ansökningshandlingar för transportinstallationer m m vilka ansökningshandlingar entreprenören ska upprätta. YFC.8 YG YGB YGB.6 Ansökningshandlingar för styr- och övervakningsinstallationer vilka ansökningshandlingar entreprenören ska upprätta. MÄRKNING OCH SKYLTNING MÄRKNING Märkning utförs exempelvis med syftet att identifiera samt upplysa avseende funktion. Jämför med syftet för skyltning enligt YGC. Märkning av el- och teleinstallationer Märkning ska utföras ändamålsenlig, samordnad och enhetlig, för identifikation under förvaltningen. Benämningar och beteckningar ska överensstämma med upprättad teknisk dokumentation. Märkskyltar och liknande ska utföras av beständigt material med beständig text och betryggande fastsättning. Text ska vara tydlig och skrivas på svenska. Endast vedertagna förkortningar får användas. Märkskyltar och liknande ska utföras så att tvekan inte kan uppstå om vilken komponent märkningen avser. Märkningen ska utföras så att entydighet erhålls och förväxlingar inte kan ske. Märkskyltar och liknande ska placeras synliga så att märktext lätt kan läsas under drift. Där märkobjekt är dolt, till exempel av undertak eller av överisolering, ska märkningen dubbleras eller kompletteras med hänvisningsskylt. Märkskyltar och liknande som riskerar nedsmutsning ska förses med ytskikt eller vara behandlade så att rengöring underlättas. Märkskyltar och liknande som placeras utomhus ska vara beständiga mot UV-strålning, föroreningar med mera. Utrustning som monteras eller inkopplas av annan entreprenör ska vara provisoriskt märkt vid överlämnandet. Monterad apparat ska vara försedd med tillfällig märkning tills permanent märkning blivit utförd. Märkning ska utföras innan installation tas i drift. Märkskyltar och märkbrickor Märkskylt och märkbricka ska vara utförd av plast eller metall. Märkskylt utan hållare Märkskylt av plast ska utföras laminerad med graverad eller på annat sätt utförd text med motsvarande beständighet. Märkskylt av metall ska ha tryckt, etsad eller maskingraverad text. Märkskylt ska sättas fast med skruv eller på annat likvärdigt sätt. Texthöjd på eller vid yttre apparat ska vara minst 4 mm. Märkskylt med hållare Märkskylt med hållare får användas för märkning av fördelning, montagestativ, kopplingsplintar och spridningsplintar samt för gruppmärkning på central. Skylthållare ska sättas fast med skruv eller nit av beständigt material eller på annat likvärdigt sätt. Om hål finns på utrustning, för fastsättning av skylthållare, ska detta användas. 2

3 Märkskylt ska monteras i avsedd hållare (list). Hållare för textad eller skriven märkskylt ska ha täckskydd av klar plast. Präglingstejp får endast användas tillsammans med skylthållare. Bokstäver och siffror ska vara skrivas med maskin, utskrivna med skrivare, stansade eller graverade med maskin. Texthöjd ska vara minst 3 mm. Märkning av installationer i datakommunikationssystem Apparater i datakommunikationsinstallationer ska märkas på sådant sätt att dessa lätt kan identifieras i det aktuella tillämpningsprogrammet. Märkning av elutrymmen Märkning av driftrum Märkning av driftrum ska utföras med rumsnamn. Märkskylt som i klartext anger rummets användning ska sättas upp på varje dörr till driftrum. Beakta att för drift och underhåll av byggnader och installationer samt för orientering fordras märkning för en unik identifiering av såväl utrymmen som installationer. Bedöm märkningens omfattning med hänsyn till systemets storlek och art så att kostnaderna kommer att stå i rimlig relation till behoven. AMA föreskriver att benämningar och beteckningar ska överensstämma med upprättad teknisk dokumentation. Genom att redovisa utföranden med figurer i beskrivningen kan kraven på märkning med beteckningar och beteckningarnas ordningsföljd förtydligas, till exempel vilka förkortningar som ska användas och ordningsföljden på märkuppgifterna (objekt installationssystem komponent). vid ändring av befintlig installation vilka delar av befintliga installationer som inte ändras, men som ska märkas eller märkas om. Samordna märkning av installationer med övriga projektörer. märkningens omfattning under aktuell kod och rubrik. om skyltlistor för märkning ska upprättas av entreprenören i samråd med beställaren. Se avsnitt YJK med underliggande avsnitt. Samordna märkningen för alla elanslutna utrustningar och apparater med berörda projektörer. Beträffande grundläggande regler för märkning av uttag och ledare, se SS-EN Beträffande elinstallationer i explosionsfarliga områden, se SEK Handbok 427. Beakta märkning av matningar med olika prioritet, exempelvis i medicinska rum. krav på märkning i samråd med beställaren samt övriga berörda projektörer. Exempel på märkning av ledningar med mera inom och utanför apparatskåp visas i bilaga RA YGB/2. om entreprenören ska redovisa märkningstexter för beställaren före tillverkning. Märkskyltar och märkbrickor under aktuell kod och rubrik särskilda krav på märkskyltarnas/märkbrickornas utförande, textstorlek med mera material i märkskylt/märkbricka kulör på märkskylt/märkbricka, till exempel svart text på vit botten om märkskylt ska monteras utanpå lock eller bredvid respektive apparat 3

4 om märkskylt får limmas eller nitas fast som alternativ till fastsättning med skruv om märkskylt får fastsättas med självhäftande tejp som alternativ till fastsättning med skruv hur övrig märkning ska monteras om märkskylt får monteras med buntband vid kabel intill objekt. Märkning av kablar i mark var märkbricka ska fästas, till exempel vid kantstenar, gränslinjer om märkskylt ska placeras på kabelmarkeringsstolpe uppgifter som ska finnas på märkskylt eller märkbricka, till exempel avstånd, kabelarea om kabel, vid rörgenomgång i mark, ska märkas vid rörgenomgångens båda ändar om kabelände ska märkas i övrigt i vilken omfattning kablar i mark ska märkas och markeras särskilda krav på märkband i mark, till exempel rostfria band eller detekterbara plastmetallband. Beträffande markering av kablar i mark med kabelmarkeringsband eller kabelmarkeringsnät, se avsnitt SBN.6. Märkning av installationer i datakommunikationssystem om märkningen ska samordnas med andra installationer, till exempel med styr- och övervakningssystem för fastighetsdrift. Samråd med berörd projektör. Märkning av elutrymmen Märkning av driftrum eventuellt rumsnummer om annan entreprenör utför märkning av driftrum om andra driftutrymmen än driftrum ska märkas. Märkning av skyddsrumsinstallation Beakta särskilda krav på märkning i Skyddsrumsregler SR 15. under aktuell kod och rubrik vilka utrymmen som omfattas vilka installationer som ska märkas enligt Skyddsrumsregler SR 15. Märkning av brandtätning om brandtätningar ska märkas och i så fall vilka uppgifter som ska anges, till exempel produktnamn identifieringsnummer brandteknisk klass typgodkännandenummer installationsföretag. i förekommande fall om identifieringsnummer ska dokumenteras i en särskild förteckning. 4

5 YGB.61 Märkning av kanalisation Märkskylt som förklarar färgmärkningen ska sättas upp vid central och fördelning. Märkningen ska ge anvisning om vilka kabelutrymmen som används för viss typ av installation. Märkning av kabelstegar, trådstegar och kabelrännor Kabelstegar, trådstegar och kabelrännor ska färgmärkas i de fall strömbelastade kablar ligger skilda från kablar för styrning, övervakning, tele med mera. Märkning ska utföras på var tjugonde meter, dock minst en gång per plan, med märkplåt, märktejp eller med en målad rand på steges och rännas sida. hur färgmärkning ska utföras vid vilka centraler och fördelning märkskylt som förklarar färgmärkningen ska sättas upp. Märkning av kabelstegar, trådstegar och kabelrännor i vilken omfattning kabelstegar, trådstegar och kabelrännor ska märkas kulör på märktejp och målning. Märkning av elinstallationsrör om rörändar och dylikt ska märkas med viss kulör, till exempel orange för telefonsystem röd för installationer i branddetekterings- och brandlarmsystem grön för övriga installationer i säkerhetssystem (inbrottslarm, inpasseringskontroll med flera) blå för allmänna teleinstallationer brun för styr- och övervakningsinstallationer grå för installationer i datakommunikationssystem (terminaler och dylikt) gul för elkraftinstallationer. om elinstallationsrör ska adressmärkas med uppgift om var andra änden mynnar ut märkningen ska göras endast för outnyttjade elinstallationsrör tomt elinstallationsrör ska förses med färgmärkt dragtråd, till exempel FQ i kulör enligt rörets färgmärkning tomt elinstallationsrör ska förses med detekterbar tråd. Märkning av kabelskydd av plaströr om kabelskydd av plaströr ska adressmärkas med uppgift om var andra änden mynnar ut. under aktuell kod och rubrik i avsnitt SBN om kulör på kabelskydd av plaströr ska ha specifik kulör för specifik typ av installation vilka typer av installationer respektive kulör är ämnad för om kabelskydd av plaströr ska förses med detekterbar tråd. YGB.63 Märkning av elkraftsinstallationer Beakta grundläggande säkerhetskrav i Elsäkerhetsverkets föreskrifter avseende märkning. 5

6 YGB.631 Strukturering och märkning enligt svensk standard under aktuell kod och rubrik standard för märkning av kopplingsutrustningar och huvudledningar. Beakta SEK handbok 419 avseende märkning av elutrustningar i byggnader. Strukturering och märkning enligt beställarens riktlinjer Strukturering och märkning av kopplingsutrustningar och huvudledningar för lågspänning i byggnader enligt beställarens riktlinjer kan exempelvis vara aktuellt vid komplettering av befintliga installationer. under aktuell kod och rubrik krav på märkning enligt beställarens riktlinjer. Märkning av centralutrustningar i elkraftsinstallationer Märkning av apparater i kopplingsutrustning Vid apparat eller apparatenhet ska finnas märkning som identifierar apparaten eller enheten i den tekniska dokumentationen. Märkning ska vara så utförd att den inte följer med apparaten eller enheten vid utbyte. Märkning av apparat eller apparatenhet som är placerad i fack, skåp eller dylikt ska där så är möjligt vara avläsbar utifrån när dörr eller lucka är öppen. Apparat på eller i front ska förses med funktionsmärkning i klartext på frontens framsida. Manöveranordningar ska dessutom förses med manövermärkning. Vid elkopplare och vid säkring ska med tydlig märkning anges till vilken strömkrets elkopplaren eller säkringen hör. Vid överströmsskydd i utgående kabel ska finnas uppgift om högsta tillåtna märkström för säkring eller största tillåtna ströminställning av annat kortslutningsskydd samt högsta tillåtna ströminställning av överlastskydd, om sådant finns minsta ledararea som förekommer i den fast förlagda kabeln. Uppgift om area fordras dock inte i fråga om kabel med ledare av koppar som har ledararean 1,5 mm 2. Inom kopplingsutrymmen ska PEN-ledare märkas med bokstäverna PEN. Huvudelkopplare ska märkas med texten HUVUDELKOPPLARE. Märkning av serviscentral Vid serviscentral med mer än en utgående huvudledning ska schema sättas upp som visar centralen med utgående huvudledningar och anslutande centraler orienterade i våningsplan. På schemat införs beteckningar som motsvarar märkningarna. Serviscentral ska märkas enligt SS Märkning av huvudströmkrets inom kopplingsutrustning Skenor och fasledare i kopplingsutrustningar med systemspänning högst V ska märkas med bokstavs- och sifferkombinationen L1, L2 och L3. Neutralledare ska märkas med bokstaven N och skyddsledare med bokstäverna PE. Märkning av kopplingsplintar i kopplingsutrustning Kopplingsplint ska märkas med bokstavs- eller sifferbeteckning alternativt med bokstavs- och sifferbeteckning enligt ett entydigt system. Märkning av överströmsskydd i central för kabel till strömförsörjningsutrustning för brandlarmsystem Gruppsäkrings propphuv, dvärgbrytare eller dylikt för kabel till strömförsörjningsutrustning för brandlarmsystem ska märkas med röd färg. 6

7 Märkning av apparater i kopplingsutrustning under aktuell kod och rubrik särskilda krav på märkskyltar för apparater inom ställverk, centraler, apparatskåp och dylikt, till exempel upplysningar om inställt värde på termiskt skydd, smältpatrons märkström, effektbrytares inställningsområde och dylikt. vilka komponenter som ska förses med märkskyltar. Märkning av huvudströmkrets inom kopplingsutrustning utförande om färgmärkning önskas. YGB.6311 Märkning av ställverk, instrumentskåp o d Ställverk och instrumentskåp ska förses med märkning som anger dess beteckning. Högspänningsställverk, för växelström med märkspänning 1 kv till och med 52 kv, ska märkas enligt SS-EN Lågspänningsställverk ska märkas enligt SS-EN Märkning av ställverksfack Varje fack ska förses med märkning som anger facknummer. Gruppskylt ska placeras på frontsida och innehålla följande uppgifter gruppbeteckning benämning av anslutna objekt kabeltyp, ledarantal och ledararea för ansluten kabel. om märkning avseende ställverks eller instrumentskåps uppgift i anläggningen ska utföras, till exempel huvudställverk, 400 V-ställverk kompletteras eller delvis ersättas med symbolschema på ställverkets front. Märkning av ställverksfack YGB.6312 Märkning av kabelskåp märkning avseende fackets funktion i ställverket (huvudelkopplare, inkommande, mätning och dylikt). om gruppskylt ska innehålla uppgift om anslutna objekts adress, till exempel rumsbeteckning märkningen ska kompletteras med symbolschema på ställverksfackets front. Kabelskåp ska märkas med kabelskåpets beteckning. Märkskylt ska sättas upp på skåpets framsida. kabelskåpets beteckning. YGB.6313 Märkning av kapslade centraler Märkning med märkskyltar På central ska sättas upp märkskylt som anger centralens beteckning, spänning, strömart samt matande huvudlednings kabeltyp, ledarantal, ledararea och högsta tillåtna säkring. Dessutom ska märkskyltar sättas upp för gruppledningar som anger ledararea i de fall arean avviker från 1,5 mm 2 koppar. I de fall treledargruppledning matar 2-poligt anslutna uttag och bruksföremål ska detta tydligt framgå på märkskylt eller i gruppförteckning. om märkskylt ska finnas för huvudledning eller gruppledning och om den ska ange beteckning på objekt i kabelns andra ände 7

8 om vid gruppledning ska monteras märkskylt som anger kabeltyp, ledarantal och ledararea om gruppcentral ska målas i särskild kulör, till exempel orange för reservbelysning och röd för brandlarm princip för gruppnummermärkning om gruppförteckning får, eller ska, ersättas av märkning för inkommande och utgående kablar. YGB.6314 Märkning av kanalskenfördelningar Kanalskenfördelningar ska märkas med märkskylt som anger beteckning, spänning och strömstyrka. Skyltar ska sättas upp på vardera sidan om bjälklags- och väggenomföringar samt i övrigt på var 20:e meter samt på uttagslådor. På uttagslådor för kanalskenfördelningar ska sättas upp märkskylt med uppgifter om överströmsskydd och utgående kabel. YGB.6315 Märkning av apparatskåp Märkning med märkskyltar På apparatskåp ska sättas upp märkskylt som anger apparatskåpets beteckning, spänning, strömstyrka samt matande huvudlednings kabeltyp, ledarantal och ledararea. Dessutom ska skyltar sättas upp för gruppledningar som anger gruppnummer smältpatrons högsta tillåtna märkström ledararea i de fall arean avviker från 1,5 mm 2 koppar. var märkskylt ska placeras om märkskylt ska finnas för huvudledning eller gruppledning och om den ska ange beteckning på objekt i kabelns andra ände. Exempel på märkning av apparater med mera inom apparatskåp visas i bilaga RA YGB/1. YGB.6316 Märkning av pulpeter, kontrolltavlor o d YGB.632 om märkning avseende beteckning av manöver- och indikeringsapparater ska vara utförd med märkskylt eller text graverad på front eller dylikt i förekommande fall kulör på symbolschema. Märkning av ledningssystem i elkraftsinstallationer Band, hylsa eller klämma för märkning av kabel eller ledare ska vara utförd av isolermaterial. Text ska vara präglad eller beständigt infärgad. Märkning av kabel vid genomföring i vägg ska utföras med brickor av metall som tål minst C. Texthöjd ska vara minst 2 mm. Märkband eller särskild fästtejp för märkband ska lindas minst två varv runt kabel eller ledare. Märkhylsa och märkklämma ska anpassas till diametern. Kablar inom kopplingsutrustningar ska märkas. Undantag tillåts för kabel som är kort, väl synlig och inte ligger i kabelränna. Kabel mellan plint och apparat ska förses med plintnummer i båda ändarna. Två kablar anslutna till samma plint ska förses med plintnummer samt ett index. Märkning av ledare Ledare ska kunna identifieras enligt SS-EN

9 Märkning av kablar i mark Vid korsning mellan kablar och gata, väg, parkeringsplats och dylikt ska märkning utföras med märkbricka eller motsvarande. Märkbricka ska placeras ovanför kablar och fästas väl synlig. nummerserier för kabelmärkning om kablar ska märkas med kabelnummer om kablar mellan apparater inom kopplingsutrustningar ska förses med löpande nollnummer om ledare ska märkas i alla kopplingspunkter om varje spänningskategori (230 V 50 Hz, 24 V Is och dylikt) ska ha egen ledningsfärg om parallella kablar av samma typ ska märkas och i så fall avstånd mellan märkningarna hur kabel ska märkas, till exempel med märkskyltar eller häftband om det finns särskilda krav på märkband och dylikt med hänsyn till miljö, till exempel aggressiv miljö om korsningsstället där kablar i mark korsar andra kablar eller ledningar ska markeras med märkskylt eller märkbricka. i vilken omfattning ledare ska märkas enligt tabell 1 i SS-EN I det fall olika ledningssystem förekommer samtidigt för samma ändamål, eller i det fall det är nödvändigt att identifiera respektive fasledare eller ledares polaritet, bör märkningar och hänvisningar användas. hur kablar och ledare ska vara märkta för att kunna identifieras för kontroll, reparation eller ändring av installationen. Vid identifiering kan det vara lämpligt att ha tillgång till strukturschema, översiktsschema samt installationsritning av vilken förläggningen av de olika ledningssystemen framgår. Se även SEK Handbok 419. om kablar ska märkas i båda ändar samt på båda sidor om genomföringar. Beträffande märkning av skyddsutjämningsledare och funktionsutjämningsledare, se YGB.66. Märkning av ledare YGB.6321 Märkning av huvudledningar om ledare ska identifieras med hjälp av färg eller med alfanumeriska tecken eller både och. I huvudledning ska fasledare märkas med L1, L2 respektive L3 PEN-ledare märkas med PEN neutralledare märkas med N skyddsledare märkas med PE. om blank (tvinnad koncentrisk) ledare i ledningens anslutningspunkter ska förses med påträdd genomsiktlig plastslang i de fall den blanka ledaren utgör skyddsledare att plastslangen ska vara grön och gul. YGB.6322 Märkning av gruppledningar YGB.6323 Märkning av hjälpströmkretsar om gruppledningar ska märkas med gruppnummer vid anslutningspunkter övriga krav på märkning av gruppledningar. 9

10 Kabel i hjälpströmkrets i kopplingsutrustning ska märkas med en individuell beteckning. Beteckningen ska vara lika i kabelns båda ändar. Inom flerledarkabel ska varje part märkas med individuell beteckning. Beteckningen ska vara lika i kabelpartens båda ändar. Kort ledare som synligt och enkelt kan följas, till exempel överkopplingar på plintar, behöver inte märkas. hur hjälpströmkretsar ska märkas. YGB.6324 Märkning av mätledningar YGB.633 Mätledningar för elnätsföretagets mätutrustning ska märkas enligt SS Märkning av platsutrustningar i elkraftsinstallationer Märkning av belastningsobjekt ska utföras med märkskylt som anger benämning samt matande ställverk, apparatskåp eller central. under aktuell kod och rubrik de enheter som ska märkas. hur uttag för särskilt ändamål ska märkas, till exempel med uppgift om spänning, matande grupp och central. YGB.6331 Märkning av platsutrustningar i eldistributionsnät Stolpar i luftledningsnät ska förses med stolpnummer. Kopplingsapparater ska förses med litterering. Nätstationer ska numreras. Samråd med elnätsföretaget. nummerserie för stolpar hur kopplingsapparater och frånskiljningspunkter ska littereras. YGB.6332 Märkning av platsutrustningar i transformator- och fördelningssystem Märkning av krafttransformator Märkskylt som anger transformators identifiering i systemet ska placeras på utsidan av transformatorfack, bås eller motsvarande. Om transformator är placerad på annan plats än i matande nätstation eller det på annat sätt kan vara oklart varifrån matningen kommer, ska den matande stationens beteckning även anges på märkskylten. YGB.6333 Märkning av platsutrustningar i belysnings- och ljussystem om installationsströmställare för belysning, uttag för belysning och ljusarmaturer ska märkas. Märkning av platsutrustningar i väg-, bro- och tunnelbelysningssystem hur märkningen ska utföras, till exempel med ett system av olikfärgade symboler enligt figur RA YGB.6333/1. 10

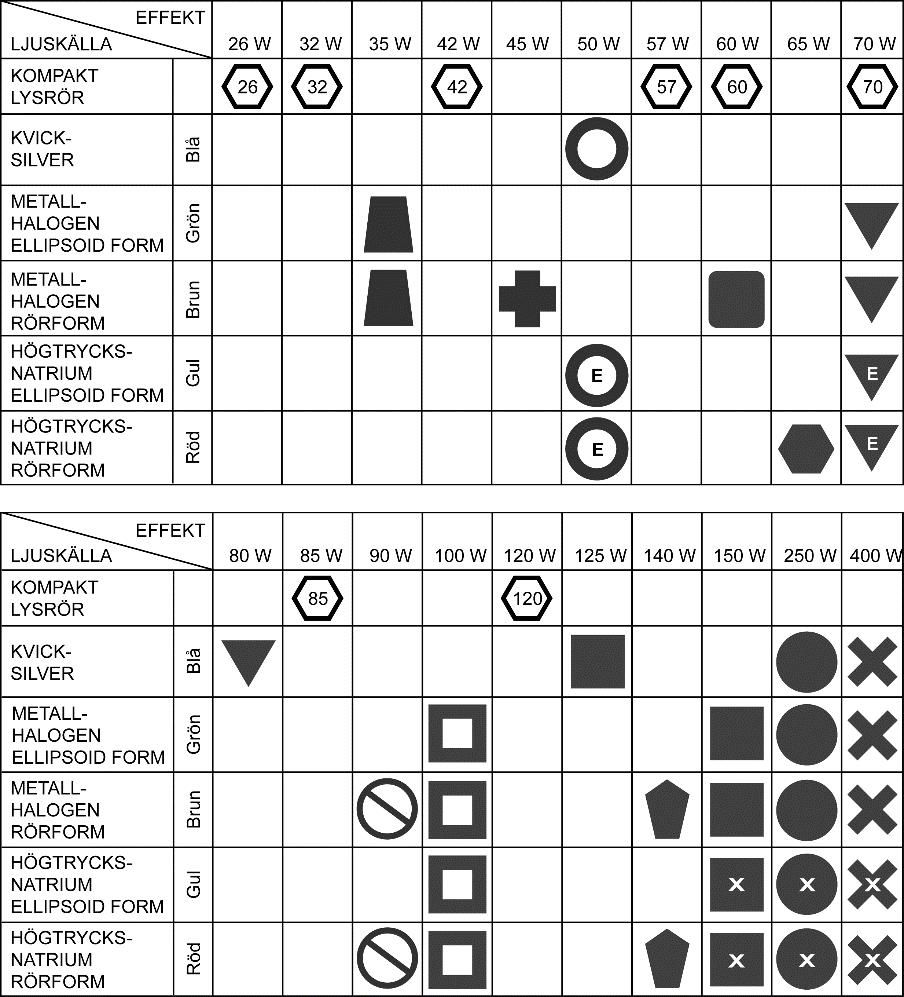

11 Figur RA YGB.6333/1. Exempel på symboler för märkning av väg-, bro- och tunnelljusarmaturer. YGB.6334 Märkning av platsutrustningar i motordriftsystem För motor ska märkning sättas upp vid säkerhetsbrytare och vid startkopplare. Märkning av startkopplare ska ange vilken motor som skyddas. Om motor monteras så att dess märkskylt inte är direkt synlig ska en andra märkskylt monteras på eller nära motorn så att skylten är direkt synlig. En andra märkskylt ska även finnas när drifteller miljöförhållanden gör att motorns märkdata inte gäller. vilka motorer som entreprenören ska märka gränsdragning mot annan entreprenad, till exempel att säkerhetsbrytare, startkopplare och övrig utrustning som betjänar ventilations- och styrinstallationer ska märkas av respektive entreprenör. YGB.6335 Märkning av platsutrustningar i installationer för reservkraft, avbrottsfri kraft eller nödkraft YGB.64 Märkning av teleinstallationer Teleinstallationer ska märkas enligt SS om teleinstallationer ska märkas enligt äldre standard förtecknad i SS (utgåva 5). Beträffande märkning av detaljer tillhörande branddetekterings- och brandlarmsystem, se SBF 110. Märkning av överströmsskydd för kabel till strömförsörjningsutrustning för brandlarmsystem Meddela berörd projektör att överströmsskydd för kabel till strömförsörjningsutrustning ska vara märkt med röd färg. 11

12 YGB.641 YGB.642 YGB.643 YGB.66 Märkning av centralutrustningar i teleinstallationer Apparater i telesystem som ingår i centralutrustning, undercentralutrustning och apparatskåp ska märkas med systembenämning och beteckning vid varje apparat. I gruppcentral ska gruppsäkring för brandlarm märkas med skylt på gruppcentralens fasta del med texten BRANDLARM. hur utrustningar, till exempel strömförsörjningsaggregat och apparatlåda, ska märkas om apparater ska märkas med referensbeteckning eller dylikt. Märkning av ledningsnät i teleinstallationer Märkning av fördelning, fält, plintar och korskopplingspaneler Monteringsstativ ska märkas med märkskylt som anger stativets beteckning. Stativ, fält och plintar i stativ samt spridningsplintar ska märkas med beteckningar enligt svensk standard. Märkning av ledningsnät i tv-system Om mer än en kabel utgår från en förstärkare ska kablarna vara märkta (numrerade). om ledningsnät ska märkas och i så fall i vilken omfattning. Märkning av tele- och datanät i fastighet Beträffande dokumentation av interna tele- och datanät, se YJC.64 och YJE.64. Märkning av fördelning, fält, plintar och korskopplingspaneler om monteringsritning ska sättas upp invid monteringsstativ hur monteringsritning ska skyddas. Märkning av platsutrustningar i teleinstallationer Märkning av belastningsobjekt ska utföras med märkskylt som anger benämning samt matande ställverk, apparatskåp eller central. Manöverorgan ska märkas med benämning samt betjänings- och anvisningstext. Uttag och anslutningsdosor för platsutrustningar ska märkas med märkskylt. de enheter som ska märkas. hur uttag för särskilt ändamål ska märkas, till exempel med uppgift om spänning, matande grupp och central. Märkning av installationer i system för spänningsutjämning eller elektrisk separation Märkning av huvudjordningsskena Ledare som ansluts till huvudjordningsskena ska märkas med ledarens area och användningsområde. Märkning av skyddsutjämningsledare Skyddsutjämningsledare ska märkas med färgkombinationen grön och gul. Märkning av funktionsutjämningsledare Funktionsutjämningsledare ska märkas på samma sätt inom hela installationen. 12

13 YGB.661 YGB.7 Märkning av platsutrustningar Manöverorgan ska märkas med benämning samt betjänings- och anvisningstext. Märkning av huvudjordningsskena hur märkning ska utföras vid anläggningar med flera jordningsskenor. Märkning av funktionsutjämningsledare Ledare som enbart används för potentialutjämning för funktionsändamål får inte märkas med färgkombinationen grön och gul. hur sådan ledare ska märkas. Märkning av åskskyddsinstallationer sätt för märkning av skyddsavstånd. om och i så fall hur särskilda anslutningar, ledare eller ledarfunktioner ska märkas. Märkning av platsutrustningar under aktuell kod och rubrik de enheter som ska märkas. Märkning av installationer för spänningsutjämning i elkraftsystem Märkning av jordning i elkraftsystem Märkning av jordtagsledare Märkskylt ska sättas upp för jordtagsledare vid kopplingsställe. Märkskylt ska ange ledarens area och användningsområde. Provningsklämma ska förses med märkning som, i den mån separata jordelektroder används, anger till vilken jordelektrod klämman hör. Märkning av jordning i elkraftsystem Märkning av jordtagsledare om märkskylt ska ange andra uppgifter utöver dem som föreskrivs i AMA, till exempel anslutningspunkter och i så fall hur jordelektrod ska märkas ut märkningen ska innehålla hänvisning till mätbeskrivning, kontrollinstruktion eller dylikt. Märkning av transportinstallationer m m Märkning ska utföras ändamålsenlig, samordnad och enhetlig, för identifikation under förvaltningen. Benämningar och beteckningar ska överensstämma med upprättad teknisk dokumentation. Märkskyltar och liknande ska utföras av beständigt material med beständig text och betryggande fastsättning. Text ska vara tydlig och skrivas på svenska. Endast vedertagna förkortningar får användas. Märkskyltar och liknande ska utföras så att tvekan inte kan uppstå om vilken komponent märkningen avser. Märkningen ska utföras så att entydighet erhålls och förväxlingar inte kan ske. Märkskyltar och liknande ska placeras synliga så att märktext lätt kan läsas under drift. Där märkobjekt är dolt, till exempel av undertak eller av överisolering, ska märkningen dubbleras eller kompletteras med hänvisningsskylt. 13

14 Märkskyltar och liknande som riskerar nedsmutsning ska förses med ytskikt eller vara behandlade så att rengöring underlättas. Märkskyltar och liknande som placeras utomhus ska vara beständiga mot UV-strålning, föroreningar med mera. Utrustning som monteras eller inkopplas av annan entreprenör ska vara provisoriskt märkt vid överlämnandet. Monterad apparat ska vara försedd med tillfällig märkning tills permanent märkning blivit utförd. Märkning ska utföras innan installation tas i drift. Märkskyltar och märkbrickor Märkskylt och märkbricka ska vara utförd av plast eller metall. Märkskylt och märkbricka av plast ska utföras laminerad med graverad, eller på annat sätt utförd, beständig text. Märkskylt och märkbricka av metall ska ha tryckt, etsad eller maskingraverad text. Märkskylt ska sättas fast med skruv eller på annat likvärdigt sätt. Märkning av elutrustningar och elförbindningar m m Apparater, uttag och dylikt som ingår i elektrisk utrustning ska vara identifierade på ett beständigt sätt. Detta gäller även kablar och ledare innanför eller utanför kapslingar. Beakta att för drift och underhåll av byggnader och installationer samt för orientering fordras märkning för en unik identifiering av såväl utrymmen som installationer. Bedöm märkningens omfattning med hänsyn till systemets storlek och art så att kostnaderna kommer att stå i rimlig relation till behoven. AMA föreskriver att benämningar och beteckningar ska överensstämma med upprättad teknisk dokumentation. Genom att redovisa utföranden med figurer i beskrivningen kan kraven på märkning med beteckningar och beteckningarnas ordningsföljd förtydligas, till exempel vilka förkortningar som ska användas och ordningsföljden på märkuppgifterna (objekt installationssystem komponent). vid ändring av befintlig installation vilka delar av befintliga installationer som inte ändras, men som ska märkas eller märkas om. Samordna märkning av installationer med övriga projektörer. märkningens omfattning under aktuell kod och rubrik. om skyltlistor för märkning ska upprättas av entreprenören i samråd med beställaren. Se avsnitt YJK med underliggande avsnitt. Beträffande grundläggande regler för märkning av uttag och ledare, se SS-EN Beträffande elinstallationer i explosionsfarliga områden, se SEK Handbok 427. Beakta märkning av matningar med olika prioritet, exempelvis i medicinska rum. krav på märkning i samråd med beställaren samt övriga berörda projektörer. Exempel på märkning av ledningar med mera inom och utanför apparatskåp visas i bilaga RA YGB/2. om entreprenören ska redovisa märkningstexter för beställaren före tillverkning. Märkskyltar och märkbrickor under aktuell kod och rubrik särskilda krav på märkskyltarnas/märkbrickornas utförande, textstorlek med mera material i märkskylt/märkbricka kulör på märkskylt/märkbricka, till exempel svart text på vit botten 14

15 YGB.71 om märkskylt får limmas eller nitas fast som alternativ till fastsättning med skruv hur övrig märkning ska monteras om märkskylt får monteras med buntband vid kabel intill objekt. Märkning av elutrustningar och elförbindningar m m omfattning och krav på märkning av elutrustningar, elförbindningar med mera genom att åberopa aktuella koder och rubriker under YGB.6 om märkning av elförbindningar i hjälpströmkrets ska utföras med kabeloch partmärkning enligt YGB.6323 om märkning av elförbindningar i hjälpströmkrets ska utföras med kabeloch partmärkning enligt tillverkarens standard. Märkning av brandtätning om brandtätningar ska märkas och i så fall vilka uppgifter som ska anges, till exempel produktnamn identifieringsnummer brandteknisk klass typgodkännandenummer installationsföretag. i förekommande fall om identifieringsnummer ska dokumenteras i en särskild förteckning. Märkning av hissinstallationer Märkning ska utföras enligt SS-EN Märkning för personer inklusive personer med funktionsnedsättningar ska utföras enligt SS-EN Märkning i hisskorg och på stannplan om utförande, placering och färg avseende märkning av manöver- och signaldon ska utföras enligt SS-EN bilaga E, F eller G hur körknappar för hiss ska märkas stannplansbeteckningar. Vid val av beteckningar bör hänsyn tas till intilliggande hissar samt befintliga stannplansbeteckningar om manöverpanel ska förses med utbytbara namnskyltar eller dylikt vid destinationstablån. Exempel på märkning av destinationsknappar i hisskorg, se tabell RA YGB.71/1. Hänsyn ska tas till befintliga stannplansbeteckningar som inte är utförda enligt tabellen. 15

16 Tabell RA YGB.71/1 YGB.73 YGB.74 YGB.75 Märkning i maskin- och brytskiveutrymme om dörr till manöverskåp eller apparatskåp, utanför maskin- och brytskiveutrymme, ska förses med märkskylt som visar hissens platsbeteckning med mera. Märkning av rulltrappsinstallationer och rullrampsinstallationer om utförande, placering och färg avseende märkning av manöver- och signaldon ska utföras enligt SS-EN om skyltar, signaler och användaranvisningar ska utföras enligt SS-EN Märkning av kraninstallationer Märkning av rörpostinstallationer Märkning av maskinrum Dörr till särskilt maskinrum för rörpost ska förses med märkskylt med texten Maskinrum för rörpost. Märkning av maskinerier Drivaggregat ska förses med märkskylt med texten Drivaggregat för rörpostsystem. Märkning av styrutrustningar Styrcentral ska förses med märkskylt med texten Styrcentral för rörpostsystem. Märkning av stationer Rörpoststation ska förses med märkskylt som anger stationsbeteckning. utförande av märkskylt, till exempel av förkromad mässing anodiserad aluminium rostfritt stål präglad plast. Märkning av patroner om patron ska förses med märkning om hemstation 16

17 krav på utförande av märkning. YGB.76 Märkning av installationer med maskindriven port, grind, dörr m m YGB.78 YGB.8 Märkning av maskindriven port Skylt med uppgift om tillverkare, tillverkningsnummer och tillverkningsår ska finnas vid varje maskindriven port. om utförande och placering avseende märkning ska utföras enligt SS- EN och SS-EN Märkning av diverse transportinstallationer Märkning av styr- och övervakningsinstallationer Märkning ska utföras ändamålsenlig, samordnad och enhetlig, för identifikation under förvaltningen. Benämningar och beteckningar ska överensstämma med upprättad teknisk dokumentation. Märkskyltar och liknande ska utföras av beständigt material med beständig text och betryggande fastsättning. Text ska vara tydlig och skrivas på svenska. Endast vedertagna förkortningar får användas. Märkskyltar och liknande ska utföras så att tvekan inte kan uppstå om vilken komponent märkningen avser. Märkningen ska utföras så att entydighet erhålls och förväxlingar inte kan ske. Märkskyltar och liknande ska placeras synliga så att märktext lätt kan läsas under drift. Där märkobjekt är dolt, till exempel av undertak eller av överisolering, ska märkningen dubbleras eller kompletteras med hänvisningsskylt. Märkskyltar och liknande som riskerar nedsmutsning ska förses med ytskikt eller vara behandlade så att rengöring underlättas. Märkskyltar och liknande som placeras utomhus ska vara beständiga mot UV-strålning, föroreningar med mera. Utrustning som monteras eller inkopplas av annan entreprenör ska vara provisoriskt märkt vid överlämnandet. Monterad apparat ska vara försedd med tillfällig märkning tills permanent märkning blivit utförd. Märkning ska utföras innan installation tas i drift. Märkskyltar och märkbrickor Märkskylt och märkbricka ska vara utförd av plast eller metall. Märkskylt utan hållare Skylt av plast ska utföras laminerad med graverad eller på annat sätt utförd text med motsvarande beständighet. Skylt av metall ska ha tryckt, etsad eller maskingraverad text. Skylt ska sättas fast med skruv eller på annat likvärdigt sätt. Texthöjd för skylt avsedd för yttre apparat ska vara 4 mm. Märkskylt med hållare Skylt med hållare får användas för märkning i ställ, montagestativ, apparatskåp samt för central. Skylthållare på central ska sättas fast med skruv eller nit av beständigt material eller på annat likvärdigt sätt. Om hål finns för fastsättning av skylthållare eller skylt ska dessa användas. Skylt ska anbringas i härför avsedd hållare (list). Hållare för textad eller skriven skylt ska ha täckskydd av klar plast. Präglingstejp får användas endast tillsammans med skylthållare eller skyltlist. Bokstäver och siffror ska skrivas med maskin, stansas eller graveras med maskin. Texthöjd ska vara minst 3 mm. 17

18 Märkning av elutrustningar och elförbindningar m m Apparater, uttag och dylikt som ingår i elektrisk utrustning ska vara identifierade på ett beständigt sätt. Detta gäller även kablar och ledare innanför eller utanför kapslingar. Märkning av styr- och övervakningsenheter Märkning av styr- och övervakningsenheter ska utföras med märkskylt som anger benämning. Märkning av manöverorgan ska ange systembeteckning samt betjänings- och anvisningstext i klartext. Märkning av ventil i styr- och övervakningssystem Ventil ska märkas med uppgift om ventilens löpnummer samt vilket system som ska betjänas. Märkning ska utföras med märkbricka utförd av metall eller av laminerad plast med graverad svart beständig text på vit botten eller på motsvarande beständigt sätt. Märkbricka ska monteras med kedja, S-krok eller UV-beständigt buntband. Vid ventil med ställdon ska endast ställdonet märkas. Märkning av apparatskåp Märkning med märkskylt På apparatskåp ska sättas upp märkskylt som anger apparatskåpets beteckning, spänning, strömstyrka samt matande huvudlednings kabeltyp, ledarantal och ledararea. Märkning av pneumatikutrustningar i styr- och övervakningssystem Ledning av koppar- och plaströr för pneumatik ska märkas vid huvudavstängningsventiler samt på vardera sidan om bjälklags- och väggenomföringar. Rörledning ska märkas vid övergång från öppen till dold förläggning. Rörledning med en längd som överstiger 10 m ska märkas i båda ändar. Beakta att för drift och underhåll av byggnader och installationer samt för orientering fordras märkning för en unik identifiering av såväl utrymmen som installationer. Bedöm märkningens omfattning med hänsyn till systemets storlek och art så att kostnaderna kommer att stå i rimlig relation till behoven. AMA föreskriver att benämningar och beteckningar ska överensstämma med upprättad teknisk dokumentation. Genom att redovisa utföranden med figurer i beskrivningen kan kraven på märkning med beteckningar och beteckningarnas ordningsföljd förtydligas, till exempel vilka förkortningar som ska användas och ordningsföljden på märkuppgifterna (objekt installationssystem komponent). vid ändring av befintlig installation vilka delar av befintliga installationer som inte ändras, men som ska märkas eller märkas om. Samordna märkning av installationer med övriga projektörer. märkningens omfattning under aktuell kod och rubrik. om lista med märktexter ska upprättas av entreprenören i samråd med beställaren. Se avsnitt YJC med underliggande avsnitt. om märkningen ska utformas efter beställarens märksystem. Samordna systembeteckningar och krav på märkning med berörda projektörer. under aktuell kod och rubrik krav på märkning samt betjänings- och anvisningstext. Märkskyltar och märkbrickor under aktuell kod och rubrik särskilda krav på märkskyltarnas/märkbrickornas utförande, textstorlek med mera 18

19 material i märkskylt/märkbricka om information i gruppförteckning, enligt YJE.63, ska ersättas med märkskyltar på kopplingsutrustning om information i gruppförteckning, enligt YJE.63, ska kompletteras med märkskyltar på kopplingsutrustning om märkskylt får limmas eller nitas fast som alternativ till fastsättning med skruv om märkskylt får monteras med buntband på kabel intill objekt hur övrig märkning ska monteras. Beakta att fastsättning med lim eller självhäftande tejp bör undvikas. Märkning av elutrustningar och elförbindningar m m omfattning och krav på märkning av elutrustningar, elförbindningar och elkanalisation med mera genom att åberopa aktuella koder och rubriker under YGB.6. Se AMA EL. Märkning av styr- och övervakningsenheter system för märkning av givare, vakter, reglercentraler, ställdon och dylikt. Märkning av ventil i styr- och övervakningssystem vilka ventiler som ska märkas om ventil ska märkas med uppgift om ventilens ritningsbeteckning om märkbricka ska märkas med likalydande text på båda sidor. Samordna märkningen med berörda projektörer. Märkning av apparatskåp utförande och omfattning av märkning av apparatskåp. Principfigurer för märkning finns i bilaga RA YGB/1 och bilaga RA YGB/2 var märkskylt ska placeras om märkskylt ska finnas för huvudledning eller gruppledning och om den ska ange beteckning på objekt i ledningens andra ände. Märkning av driftpresentationsinstallationer hur visuell och registrerande utrustning ska märkas. Märkning av driftlarminstallationer hur larmklasser och indikeringar ska benämnas och märkas. Märkning av skyddsrumsinstallation Beakta särskilda krav på märkning i Skyddsrumsregler SR 15. under aktuell kod och rubrik vilka utrymmen som omfattas vilka installationer som ska märkas enligt Skyddsrumsregler SR 15. Märkning av brandtätning om brandtätningar ska märkas och i så fall vilka uppgifter som ska anges, till exempel produktnamn identifieringsnummer 19

20 brandteknisk klass typgodkännandenummer installationsföretag. i förekommande fall om identifieringsnummer ska dokumenteras i en särskild förteckning. YGB.81 Märkning av styr- och övervakningsinstallationer för fastighetsdrift YGB.82 YGC YGC.6 Märkning av styr- och övervakningsinstallationer för processinstallationer SKYLTNING Skyltning utförs exempelvis med syftet att varna och förbjuda samt upplysa avseende utförande, prestanda och dylikt. Jämför med syftet för märkning enligt YGB. Skyltning för el- och teleinstallationer Skylt ska vara av plast eller metall. Skylt av plast ska utföras laminerad med graverad eller på annat sätt utförd text med motsvarande beständighet. Skylt av metall ska ha tryckt, etsad eller maskingraverad text. Skyltar, anslag och dylikt som riskerar nedsmutsning ska förses med ytskikt eller behandlas med preparat som underlättar rengöring. Skylt ska sättas fast med skruv eller på annat likvärdigt sätt. Skylt får inte sättas upp på löstagbar apparatdel. Montering av skylt ska utföras så att apparats skyddsklass och isolering inte skadas. Standardiserade skyltar Beakta ELSÄK-FS 2008:2, med tillhörande ändringsföreskrifter, som reglerar skyltars utförande, placering och utseende avseende varselmärkning. Beakta BBR avseende vägledande markeringar i och till utrymningsvägar. Objektsanpassade skyltar om entreprenören ska redovisa skylttexter för beställaren före tillverkning skylt ska sättas upp med namn på den som anläggningsinnehavaren utser till elanläggningsansvarig. om skylt ska monteras utanpå lock eller bredvid respektive apparat kulör på skylt, till exempel svart text på vit botten material i skylt. Skyltning för skyddsrumsinstallation Beakta särskilda krav på skyltning i Skyddsrumsregler SR 15. under aktuell kod och rubrik vilka utrymmen som omfattas vilka installationer som ska skyltas enligt Skyddsrumsregler SR 15. YGC.61 YGC.63 Skyltning för kanalisation Skyltning för elkraftsinstallationer 20

21 Varnings-, förbuds- och upplysningsskyltning Där det inte klart framgår att kapslingar och dylikt innehåller elektrisk utrustning ska de skyltas med varningsskylt av typ V1 enligt ELSÄK-FS 2008:2. Varningsskylt ska anbringas synligt på dörr eller lock till kapsling. Förbudsskylt som visar en bruten allmän jordsymbol och text som informerar om att jordförbindningen inte får brytas utan särskilt tillstånd, ska sättas upp vid huvudjordningsskena och på de platser där särskild skyddsledare ansluts. Skylten ska ha svart jordsymbol mot vit bakgrund och röd bård med rött snedstreck. Skyltning vid krets som innehåller elektroniska apparater Vid kopplingsutrustning som betjänar kretsar med elektroniska komponenter ska skylt finnas med texten I krets som innehåller elektroniska komponenter ska isolationsmätning utföras med fas- och neutralledare förbundna. Skyltning vid och i driftrum Anvisningar för skyddsskärm I de fall skyddsskärm har levererats ska anvisningar för användning, hantering, förvaring och skötsel av skyddsskärm sättas upp inom driftrum. Skyltning vid batterirum Dörr till batterirum ska förses med varselmärkning och med anslag om rökförbud samt skylt om förbud för obehörigas tillträde. Skyltning vid säkerhetsbrytare Vid eller på varje säkerhetsbrytare ska finnas skylt med texten SÄKERHETSBRYTARE samt text Får ej användas för start och stopp. Skyltning på kanalskenfördelningar Kanalskenfördelningar ska på minst var 4:e meter förses med varningsskyltar av typ V1 enligt ELSÄK-FS 2008:2. Upplysningsskyltning avseende utförande, prestanda o d Skyltning avseende apparater i ställverk Skyltar som visar strömtransformators omsättning och som är avläsbar utan fara under drift ska utföras. För omkopplingsbara strömtransformatorer ska separata dubbelsidiga skyltar sättas upp med det aktuella omsättningsvärdet understruket. Exempel: /5 sid /5 sid 2 Skyltning avseende platsutrustningar Manöveranordning ska förses med skylt avseende benämning samt med betjänings- och anvisningstext. Skyltning avseende kanalskenfördelningar Vid avgreningar ska kanalskenfördelningar förses med skylt som anger typ och strömstyrka. under aktuell kod och rubrik vilka lösa skyltar för drift och underhåll som ska ingå i entreprenaden. 21

22 YGC.631 Varnings-, förbuds- och upplysningsskyltning Varningsanslag bör placeras dels vid tillträdesgångar och dylikt där särskild varsamhet är nödvändig, dels vid anläggningar i det fria på platser där det är påkallat att upplysa allmänheten om risken att komma i beröring med spänningsförande delar. var varningsanslag utöver vad som anges i Elsäkerhetsverkets föreskrifter ska placeras, till exempel i anslutning till krafttransformator och transformatorbås skyltars utformning och text. Beträffande varnings- och förbudsskyltar, se ELSÄK-FS 2008:2. Skyltning vid krets som innehåller elektroniska apparater om varningsskylt med texten Elektronikkomponent som kan skadas vid isolationsmätning ska bortkopplas före mätning och prov ska sättas upp i elrum eller driftrum. Se fordringar i SS Skyltning vid och i driftrum För exempel på skyltar med mera vid och i driftrum, se föreskrifterna om varselmärkning, ELSÄK-FS 2008:2. Skyltning vid jordfelsbrytare om det vid jordfelsbrytare ska sättas upp skylt med instruktioner om behovet av regelbunden funktionsprovning, hur fel lokaliseras samt hur belastningar som inte är berörda av felet återinkopplas. Upplysningsskyltning avseende utförande, prestanda o d om skylt som anger längsta tillåtna kabellängd med hänsyn till utlösningsvillkoret ska sättas upp. Skyltning för serviscentral om skylt med elnätsföretagets uppgift om förimpedans och kortslutningseffekt ska sättas upp i anslutningspunkten. Skyltning för ställverksfack, kabelskåp o d om skylt som anger förimpedans och kortslutningseffekt ska sättas upp. Skyltning för kapslade centraler, apparatskåp o d om skylt som anger förimpedans och kortslutningseffekt ska sättas upp. Skyltning för eldistributionsnät Beakta att detaljkrav för elinstallationer redovisas i svensk standard, bland annat i SS Varnings-, förbuds- och upplysningsskyltning Beakta krav i ELSÄK-FS 2008:2 beträffande varningsskyltar på stolpar. YGC.632 Skyltning för transformator- och fördelningsstationer Skyltning för krafttransformator Krafttransformator ska vara försedd med transformatorskylt visande transformatorns data. 22

23 Skylt med transformatorns data ska även placeras, åtkomlig för läsning under drift, vid transformatorfack eller -bås. Skylten med data får vara en kopia av transformatorskylten. Varnings-, förbuds- och upplysningsskyltning de varningsskyltar som ska sättas upp i anslutning till krafttransformator och transformatorbås. YGC.633 Skyltning för elvärmeinstallationer YGC.634 YGC.635 Varnings-, förbuds- och upplysningsskyltning Varningsskyltning för bastuaggregat Vid manöverpanel till bastuaggregat ska sättas upp skylt med texten BRANDFARA samt text Kontrollera före tillslag av bastuaggregat att aggregatet inte är övertäckt. Varningsskyltning för elvärmekabel Skyltning ska utföras enligt tillverkarens dokumenterade anvisningar. Skyltning för installationer för reservkraft, avbrottsfri kraft eller nödkraft Varnings-, förbuds- och upplysningsskyltning Skyltning av inmatningsenhet för reservkraftaggregat Inmatningsenhet med reservkraftkopplare för stickproppsanslutna reservkraftaggregat ska förses med skylt med följande text: INMATNINGSENHET FÖR RESERVKRAFTAGGREGAT Minsta märkeffekt för reservkraftaggregat...kva. Anslutningsdonet får anslutas respektive frånskiljas endast vid stillastående aggregat. OBS! Koppla bort oprioriterad last innan reservkraftaggregatet tas i drift. Skyltning av nödstopp vid reservkraftaggregat Vid nödstoppsdon ska skylt sättas upp med texten Nödstopp av reservkraftaggregat. Skyltning för nödkraftinstallationer Skylt, med instruktion för nöddriftkörning enligt avsnitt YJL.63 ska sättas upp invid aggregat för nödkraft. Upplysningsskyltning avseende utförande, prestanda o d Skyltning av reserv- eller nödkraftaggregat Skylt som anger aggregats märkdata ska placeras så att den enkelt kan avläsas när aggregatet är i drift. Skyltning för motordriftinstallationer Varnings-, förbuds- och upplysningsskyltning Där ändring av rotationsriktning kan medföra potentiell fara ska en pil som visar rätt rotationsriktning sättas upp synlig intill motorn. YGC.636 Skyltning för kontaktlednings- och strömskenesystem YGC.6361 Skyltning för kontaktledningssystem 23
