1 DIGITRACE HTC-915-CONT Värmereglersystem Produktöversikt DigiTrace HTC-915-systemet är en kompakt, välutrustad och mikroprocessorbaserad temperaturregualtor för värmekabel. HTC-915-CONT ger reglering och övervakning av elektriska värmekabelkretsar för både frostskydd och varmhållning och kan ställas in för att övervaka och larma om hög och låg temperatur, hög och låg ström, jordfel och spänning. DigiTrace HTC-915-CONT har två utgångar: en för att manövrera en extern kontaktorspole och en för att manövrera ett externt halvledarrelä (SSR). Kommunikationsmöjligheter ingår för fjärrstyrning och konfiguration, komplett med programvaran Supervisor. Reglering DigiTrace HTC-915-CONT mäter temperaturer via en 3-ledare platina PT100 direkt ansluten till enheten. När den används med en Ex-godkänd PT100-givare (såsom MONI-PT100-EXE) kan reglerenheten mäta temperaturer i explosionsfarliga områden. Avbrott, kortslutning eller PT100-resistans utanför området detekteras automatiskt. Om ett PT100 fel inträffar utlöser reglerutgången och ett larm genereras. Regulatorn kan användas för temperaturavkänning på rör, omgivande temperatur eller proportionell reglering mot omgivande temperatur och i effektbegränsande läge. Övervakning En mängd parametrar mäts, inklusive temperatur, spänning, effekt, kontaktorcykler, drifttimmar, bellastningsresistans, belastningsström och jordfelsström. För att säkerställa systemets tillförlitlighet kan systemet programmeras till att regelbundet kontrollera värmekabeln avseende fel och larma underhållspersonal om problem i värmekabelsystemet. Ett potentialfritt relä ingår i systemet för att skicka larm till ett övervakningssystem (DCS) eller en larmindikator. Jordfelslarm Som tillval kan HTC-915-CONT programmeras till att mäta jordfelsströmmar. Med detta alternativ kan tidiga varningar genereras innan jordfelsbrytare löser ut. Det tidiga larmets utlösningsvärde kan definieras av användaren och kan ställas in på valfritt värde mellan 10 och 250 ma. Jordfelslarmen möjliggör planering av förebyggande underhåll innan skyddsanordningar löser ut och orsakar stillestånd på viktiga rörledningar. Observera att detta larm endast kan användas för att generera en varning. Det är inte avsett att ersätta jordfelsbrytaren, vilken är obligatorisk för de flesta applikationer. Skydd mot övertemperaturer För att säkerställa att T-klasstemperaturer inom explosionsfarliga områden inte överskrids kan HTC-915-CONT utrustas med temperaturbegränsaren HTC-915-LIM. Det är en kompakt, mikroprocessorbaserad temperaturbegränsare som skyddar mot övertemperaturer i värmekablar. (Se installationsanvisningarna för HTC 915-LIM för detaljerad information.) 1 / 5

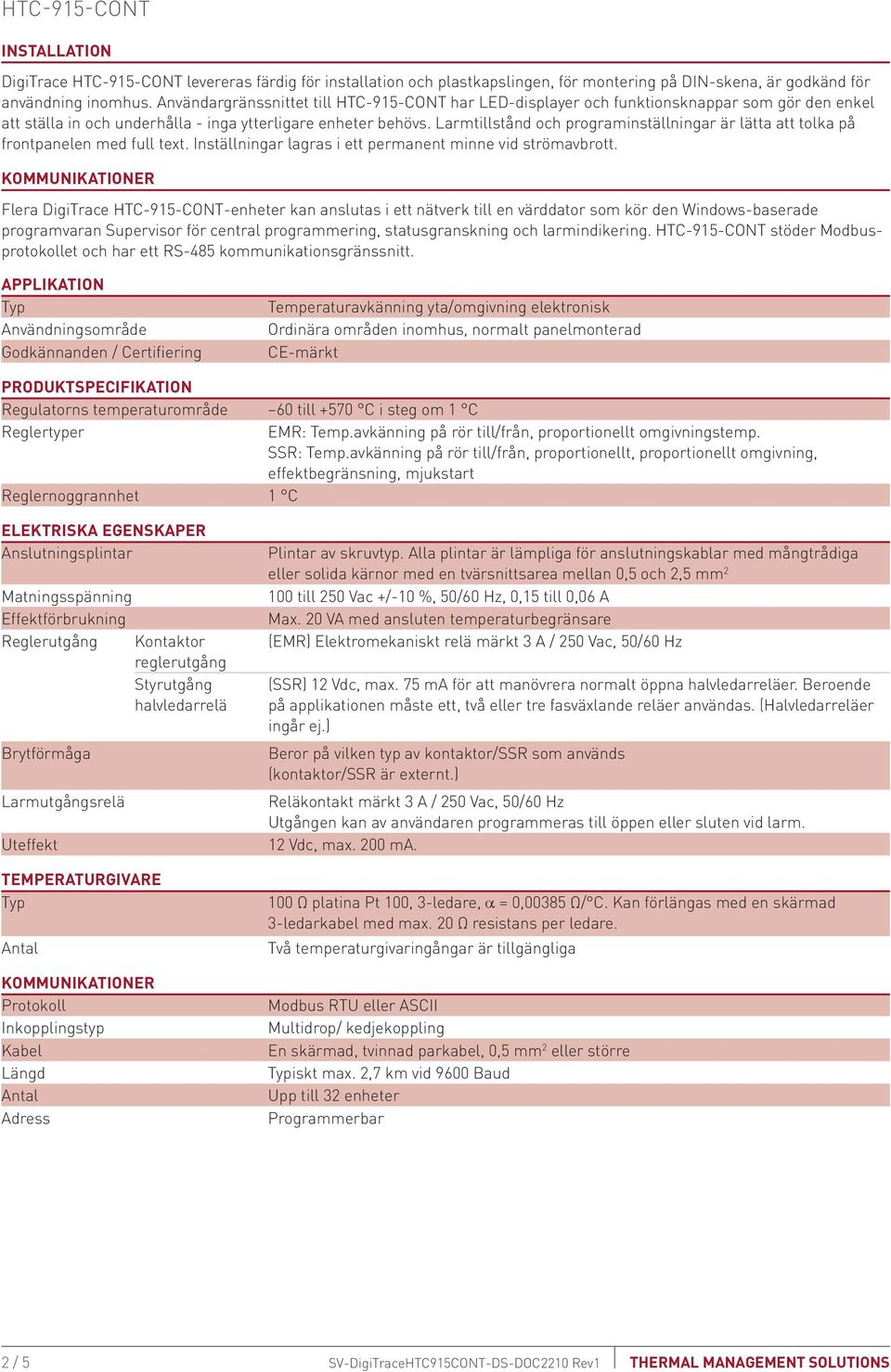

2 Installation DigiTrace HTC-915-CONT levereras färdig för installation och plastkapslingen, för montering på DIN-skena, är godkänd för användning inomhus. Användargränssnittet till HTC-915-CONT har LED-displayer och funktionsknappar som gör den enkel att ställa in och underhålla - inga ytterligare enheter behövs. Larmtillstånd och programinställningar är lätta att tolka på frontpanelen med full text. Inställningar lagras i ett permanent minne vid strömavbrott. Kommunikationer Flera DigiTrace HTC-915-CONT-enheter kan anslutas i ett nätverk till en värddator som kör den Windows-baserade programvaran Supervisor för central programmering, statusgranskning och larmindikering. HTC-915-CONT stöder Modbusprotokollet och har ett RS-485 kommunikationsgränssnitt. Applikation Typ Användningsområde Godkännanden / Certifiering Temperaturavkänning yta/omgivning elektronisk Ordinära områden inomhus, normalt panelmonterad CE-märkt Produktspecifikation Regulatorns temperaturområde 60 till +570 C i steg om 1 C Reglertyper EMR: Temp.avkänning på rör till/från, proportionellt omgivningstemp. SSR: Temp.avkänning på rör till/från, proportionellt, proportionellt omgivning, effektbegränsning, mjukstart Reglernoggrannhet 1 C Elektriska egenskaper Anslutningsplintar Matningsspänning Effektförbrukning Reglerutgång Kontaktor reglerutgång Styrutgång halvledarrelä Brytförmåga Larmutgångsrelä Uteffekt Temperaturgivare Typ Antal Kommunikationer Protokoll Inkopplingstyp Kabel Längd Antal Adress Plintar av skruvtyp. Alla plintar är lämpliga för anslutningskablar med mångtrådiga eller solida kärnor med en tvärsnittsarea mellan 0,5 och 2,5 mm till 250 Vac +/-10 %, 50/60 Hz, 0,15 till 0,06 A Max. 20 VA med ansluten temperaturbegränsare (EMR) Elektromekaniskt relä märkt 3 A / 250 Vac, 50/60 Hz (SSR) 12 Vdc, max. 75 ma för att manövrera normalt öppna halvledarreläer. Beroende på applikationen måste ett, två eller tre fasväxlande reläer användas. (Halvledarreläer ingår ej.) Beror på vilken typ av kontaktor/ssr som används (kontaktor/ssr är externt.) Reläkontakt märkt 3 A / 250 Vac, 50/60 Hz Utgången kan av användaren programmeras till öppen eller sluten vid larm. 12 Vdc, max. 200 ma. 100 Ω platina Pt 100, 3-ledare, α = 0,00385 Ω/ C. Kan förlängas med en skärmad 3-ledarkabel med max. 20 Ω resistans per ledare. Två temperaturgivaringångar är tillgängliga Modbus RTU eller ASCII Multidrop/ kedjekoppling En skärmad, tvinnad parkabel, 0,5 mm 2 eller större Typiskt max. 2,7 km vid 9600 Baud Upp till 32 enheter Programmerbar 2 / 5

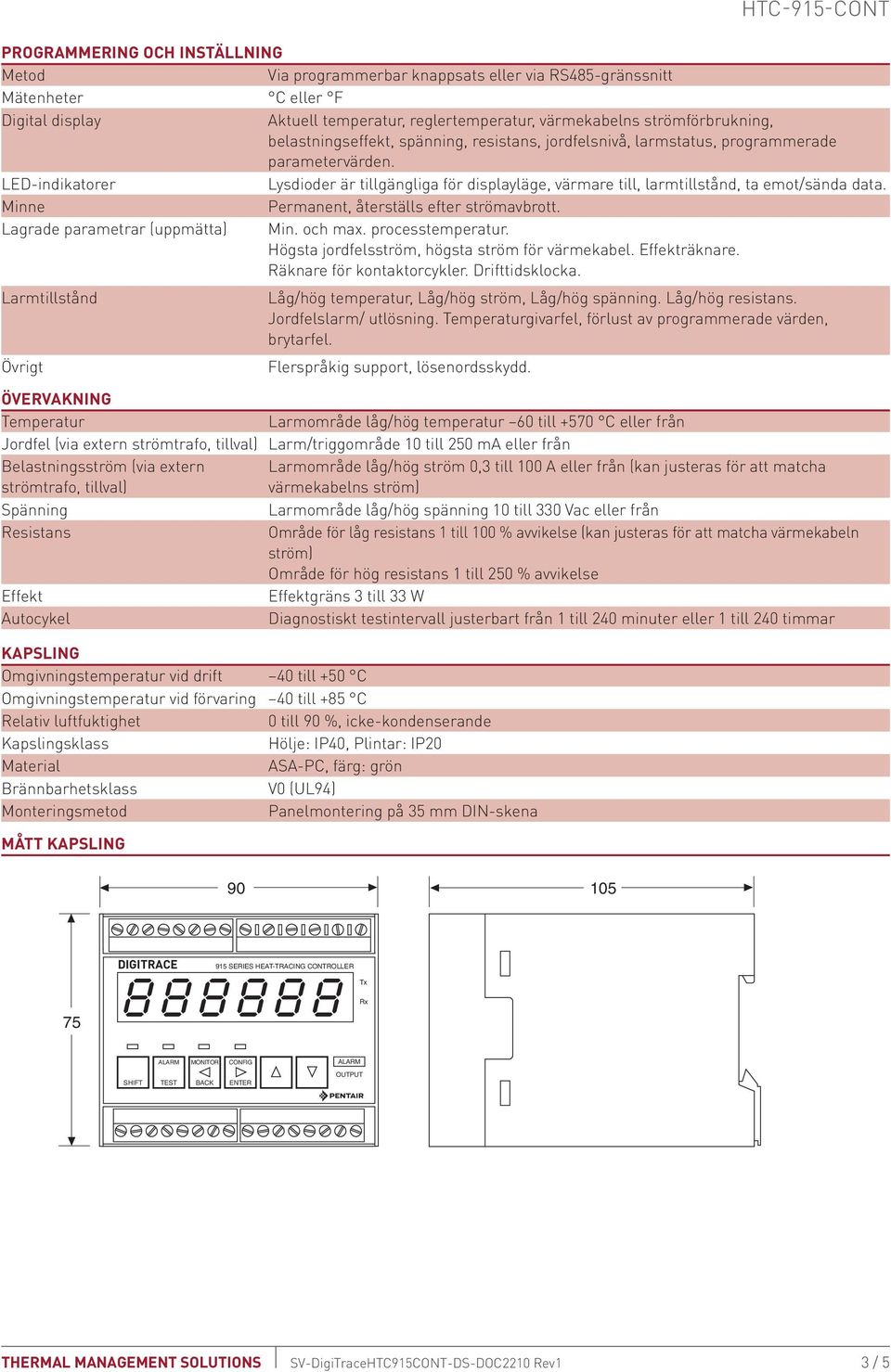

3 Programmering och inställning Metod Via programmerbar knappsats eller via RS485-gränssnitt Mätenheter C eller F Digital display Aktuell temperatur, reglertemperatur, värmekabelns strömförbrukning, belastningseffekt, spänning, resistans, jordfelsnivå, larmstatus, programmerade parametervärden. LED-indikatorer Lysdioder är tillgängliga för displayläge, värmare till, larmtillstånd, ta emot/sända data. Minne Permanent, återställs efter strömavbrott. Lagrade parametrar (uppmätta) Min. och max. processtemperatur. Högsta jordfelsström, högsta ström för värmekabel. Effekträknare. Räknare för kontaktorcykler. Drifttidsklocka. Larmtillstånd Låg/hög temperatur, Låg/hög ström, Låg/hög spänning. Låg/hög resistans. Jordfelslarm/ utlösning. Temperaturgivarfel, förlust av programmerade värden, brytarfel. Övrigt Flerspråkig support, lösenordsskydd. Övervakning Temperatur Larmområde låg/hög temperatur 60 till +570 C eller från Jordfel (via extern strömtrafo, tillval) Larm/triggområde 10 till 250 ma eller från Belastningsström (via extern Larmområde låg/hög ström 0,3 till 100 A eller från (kan justeras för att matcha strömtrafo, tillval) värmekabelns ström) Spänning Larmområde låg/hög spänning 10 till 330 Vac eller från Resistans Område för låg resistans 1 till 100 % avvikelse (kan justeras för att matcha värmekabeln ström) Område för hög resistans 1 till 250 % avvikelse Effekt Effektgräns 3 till 33 W Autocykel Diagnostiskt testintervall justerbart från 1 till 240 minuter eller 1 till 240 timmar Kapsling Omgivningstemperatur vid drift 40 till +50 C Omgivningstemperatur vid förvaring 40 till +85 C Relativ luftfuktighet 0 till 90 %, icke-kondenserande Kapslingsklass Hölje: IP40, Plintar: IP20 Material ASA-PC, färg: grön Brännbarhetsklass V0 (UL94) Monteringsmetod Panelmontering på 35 mm DIN-skena Mått kapsling DIGITRACE 915 SERIES HEA T -TRACING CONTROLLER Tx 75 ALARM MONI TO R CONFI G ALAR M SHIF T TEST BACK ENTER OUTPU T 3 / 5

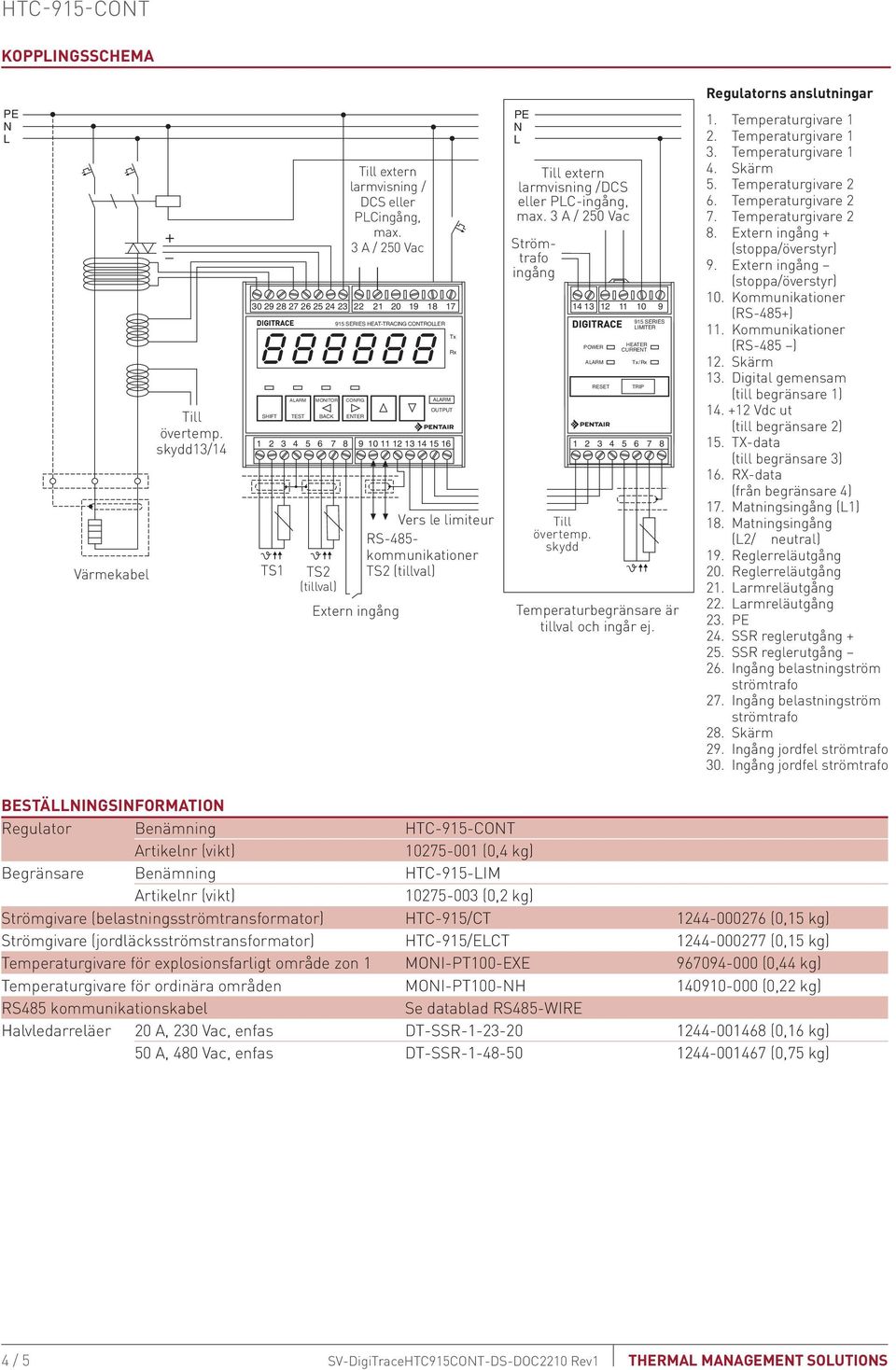

4 Kopplingsschema Regulatorns anslutningar PE N L Värmekabel Till övertemp. skydd13/ SERIES HEA T -TRACING CONTROLLER ALARM MONI TO R CONFI G ALAR M OUTPU T SHIF T TEST BACK ENTER TS1 TS2 (tillval) Till extern larmvisning / DCS eller PLCingång, max. 3 A / 250 Vac Extern ingång Tx Vers le limiteur RS-485- kommunikationer TS2 (tillval) PE N L Till extern larmvisning /DCS eller PLC-ingång, max. 3 A / 250 Vac Strömtrafo ingång POWER ALARM Till övertemp. skydd RESET HEATER CURRENT 915 SERIES LIMITER Tx/ TRIP Temperaturbegränsare är tillval och ingår ej. 1. Temperaturgivare 1 2. Temperaturgivare 1 3. Temperaturgivare 1 4. Skärm 5. Temperaturgivare 2 6. Temperaturgivare 2 7. Temperaturgivare 2 8. Extern ingång + (stoppa/överstyr) 9. Extern ingång (stoppa/överstyr) 10. Kommunikationer (RS-485+) 11. Kommunikationer (RS-485 ) 12. Skärm 13. Digital gemensam (till begränsare 1) Vdc ut (till begränsare 2) 15. TX-data (till begränsare 3) 16. RX-data (från begränsare 4) 17. Matningsingång (L1) 18. Matningsingång (L2/ neutral) 19. Reglerreläutgång 20. Reglerreläutgång 21. Larmreläutgång 22. Larmreläutgång 23. PE 24. SSR reglerutgång SSR reglerutgång 26. Ingång belastningström strömtrafo 27. Ingång belastningström strömtrafo 28. Skärm 29. Ingång jordfel strömtrafo 30. Ingång jordfel strömtrafo Beställningsinformation Regulator Benämning HTC-915-CONT Artikelnr (vikt) (0,4 kg) Begränsare Benämning HTC-915-LIM Artikelnr (vikt) (0,2 kg) Strömgivare (belastningsströmtransformator) HTC-915/CT (0,15 kg) Strömgivare (jordläcksströmstransformator) HTC-915/ELCT (0,15 kg) Temperaturgivare för explosionsfarligt område zon 1 MONI-PT100-EXE (0,44 kg) Temperaturgivare för ordinära områden MONI-PT100-NH (0,22 kg) RS485 kommunikationskabel Se datablad RS485-WIRE Halvledarreläer 20 A, 230 Vac, enfas DT-SSR (0,16 kg) 50 A, 480 Vac, enfas DT-SSR (0,75 kg) 4 / 5

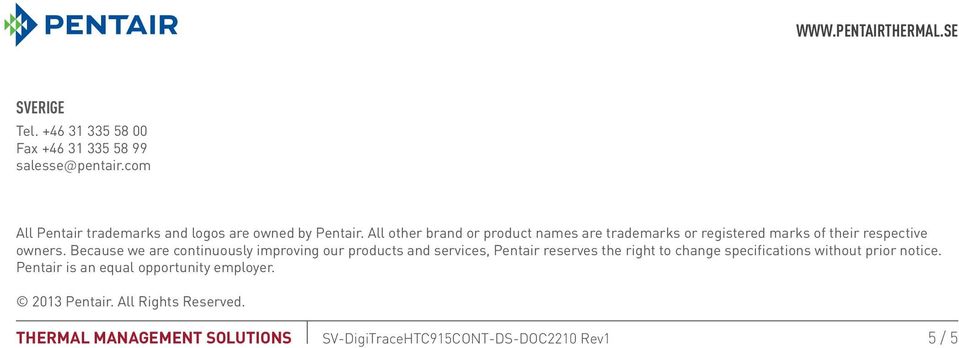

5 Sverige Tel Fax All Pentair trademarks and logos are owned by Pentair. All other brand or product names are trademarks or registered marks of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifications without prior notice. Pentair is an equal opportunity employer Pentair. All Rights Reserved. 5 / 5
