Flexibel koppling Falk Wrapflex

Transkript

1 Flexibel koppling Falk Wrapflex Låsringsfästen Gap 2x180 Låsring Element H C S Z Z BE S C Nav F AA A D J B

2 Flexibel koppling Wrapflex Falk Wrapflex 12 storlekar Momentområde upp till Nm Max axelhål 190 Ersätt på plats Smörjfri - litet underhåll Snabb och enkel montering och demontering sänker stilleståndstiden väsentligt. Motor eller drivna enheter behöver ej demonteras tack vare de flexibla elementens design vilket eliminerar tidskrävande uppriktningar efter utbyte. Kopplingen finns såväl i standardutförande och spacerutförande. R10 -Standardutförande R35 - Halvspacerutförande R31 - Fullspacerutförande Låg investeringskostnad Avancerade tillverkningsmetoder och specialmaterial erbjuder högre verkningsgrad till konkurrenskraftiga priser Kompakt design eliminerar behovet av att bygga om kopplingsskydd på existerande applikationer Enkel att installera Det flexibla elementets utformning ökar flexibiliteten för enklare och snabbare installation Kan installeras från alla håll Ersätt på plats Utformningen medger snabbt och enkelt utbyte av elementen Det behövs ingen demontering av nav eller ny uppriktning av motor och maskin vilket reducerar stilleståndstiden Inget underhåll De flexibla polyuretanelementen är osmorda så periodiskt underhåll behövs ej Skyddar utrustningen Saansatt kuggfotsradie på elementets innerhörn (patenterad) nedbringar påfrestningen och ökar livslängden på elementen Navens bearbetade tänder med patenterad kuggradie ger bättre tand mot tand kontakt (gäller endast storlek 5-80) Speciellt navutförande reducerar återverkande belastningar att transporteras till kopplad utrustning Tuff och långlivad Elementen av polyuretan har utmärkta förslitnings- och kemiska egenskaper och ett arbetstemperaturområde mellan -40 C och + 95 C Väderbeständig höggradig nylonlåsring är standard Som tillval - stållåsring med epoxyövermålning för korrosiva och svåra applikationer är standard för storlek Som tillval - kan rostfria nav levereras för livsmedelsindustrin eller för korrosiva miljöer Säkerheten först Två rostfria skruvar med runt huvud positionerade 180 från varandra motverkar rörelse mellan låsring och element och fäster låsringen mot elementet ATEX ATEX godkänd II 2GD c T5 Användningsområden Pumpdrifter Kompressordrifter Allmänna maskindirfter Falk är ett av Rexnord s varumärken. Sid 2

3 Flexibel koppling Wrapflex typ R10 standard Låsringsfästen Gap 2x180 H Låsring Element Nav AA A D C S Z BE Z S C F J B Kopplings storlek Vrid moment Hastighet Axelhål Mått Gap Låsring Vikt A AA B BE C D F H J S Z Nylon Stål Nylon Stål Nylon Stål Storlek Insex Nylon Stål Nm r/min kg 2R ,8 49,0 51,8 52,1 56,5 16, ,9-14,0-9,7 7,5 1,5 M3 M2 0,365 0,402 3R ,0 61,0 64,0 64,0 68,5 18, ,9-16,0-12,2 8,5 1,5 M3 M2 0,767 0,823 4R ,5 71,0 74,7 75,2 79,5 19, ,9-17,0-14,7 9,0 1,5 M4 M2,5 1,17 1,26 5R ,5 76,5 80,5 80,5 72,0 20, ,0 23,0 23,0 15,9 9,0 2,0 M4 M2,5 1,34 1,48 10R ,5 90,5 94,5 94,5 92,0 24, ,0 28,0 28,0 22,2 11,0 2,0 M4 M2,5 2,48 2,70 20R ,0 124,0 132,1 130,1 122,0 32, ,0 37,1 37,1 25,4 15,0 2,0 M6 M4 5,59 6, ,5 143,0 152,6 149,1 152,0 36, ,0 42,0 41,6 31,8 17,0 2,0 M6 M4 9,37 10,0 40R ,4 177,0 190,0 185,0 181,0 47, ,0 54,5 53,0 41,3 21,0 5,0 M8 M5 17,1 18,1 50R ,0 224,0 239,0 232,0 215,0 61, ,0 69,5 67,2 44,5 28,0 5,0 M8 M5 33,7 35,6 60R ,0-278,0 275,4 75, ,2-67,0-35,2 5,0 M10 M6-62,4 70R ,0-321,0 324,4 84, ,7-75,0-39,7 5,0 M10 M6-98,2 80R ,0-381,0 376,8 96, ,4-85,0-45,4 6,0 M10 M6-165,0 AGMA Class 1 tolerans för färdiga hål storlek 2R - 50R med 2 stoppskruvar (en över kilen och en 90 ). Presspassning utan stoppskruvar är standard för storlek 60R - 80R. Långt nav och presspassning kan levereras och rekoenderas när håldiametern närmar sig värdet och a) antalet start och stopp överskrider 10 per tie, eller b) när servicefaktorn = 2,0 eller högre. Kopplingens totalvikt är baserad på nav utan hål. Låsring i nylon är standard för storlek 2R till 50R och som tillval kan låsring i stål med epoxyövermålning. Epoxyövermålad låsring är standard på storlek 60R till 80R och som tillval kan nylon levereras. Måttet BE = standard mellan axeländar med nav monterade jäms med axeländen. Gap = minsta tillåtna avstånd mellan axeländarna. Alla mått mellan BE och Gap är tillåtna mellan axeländarna. Dock om man använder ett avstånd mellan axeländarna som är mindre än BE måttet, får kilen inte gå utanför navet för att förhindra eventuella störningar med det flexibla elementet. Låsringen fästskruvar, insex med kullrig skalle enligt ISO 7380 är rostfria. 2 st per koppling.. & Hål (2.) Nav (4.) Låsringsskruv Storlek, Typ (Låsring nylon) Storlek, Typ. (Låsring stål) (1.) Låsring (2.) Nav (3.) Element SIZE &TYPE Storlek & Typ (Låsring nylon) (4.) Låsringsskruv Sid 3

4 Flexibel koppling Wrapflex typ R10 med konisk klämbussning Låsringsfästen 2x180 H Låsring Nav Element AA A D TL Gap TL C BE C KB bussning F L M J B Produkt nr Vrid mom. kw/n Axelhål Mått Gap Låsring Bussning Fästskruv för bussning Hastighet n A AA B C D F H J L M TL storlek Storlek min Nylon Stål Nylon Stål Nylon Stål Std Kort Std Kort Insex Nylon Stål Nm r/min kg 5R 62 0, ,5 76,5 80,5 80,4 65,0 22,5 60, ,0 23,0 23, ,00 M4 M2,5 KB1108 M5x0,8x25 0,965 1,10 10R 130 0, ,5 90,5 94,5 94,4 90,0 33,0 72, ,0 28,0 28, ,00 M4 M2,5 KB1210 M5x0,8x25 1,58 1,81 20R 320 0, ,0 124,0 132,1 130,1 98,0 33,0 92, ,0 37,1 37, ,00 M6 M4 KB1610 M6x1,0x25 3,05 3, , ,5 143,0 152,6 149,1 120,0 42,0 105, ,0 42,0 41, ,00 M6 M4 KB2012 M6x1,0x25 4,61 5,27 40R , ,4 177,0 190,0 185,0 139,0 46,0 130, ,0 54,5 53, ,00 M8 M5 KB2517 M10x1,5x35 7,70 8,73 50R , ,0 224,0 239,0 232,0 171,0 55,0 178, ,0 69,5 67, ,00 M8 M5 KB3020 M12x1,75x45 17,5 19,4 60R , ,0-278,0 245,4 85,0 209, ,2-67, ,00 M10 M6 KB4030 M16x2,0x65-37,6 70R , ,0-321,0 264,4 90,0 250, ,7-75, ,00 M10 M6 KB4535 M16x2,0x R , ,0-381,0 304,8 104,0 270, ,4-85, ,00 M10 M6 KB5040 M20x2,0x Vikt Typiskt - se bussningstillverkare för undantag och begränsningar på servicefaktorn. Låsringen fästskruvar, insex med kullrig skalle enligt ISO 7380 är rostfria. 2 st per koppling. Nödvändigt utrye för att dra åt bussningens skruvar. Även utrye att lossa skruvar för att ta bort nav. Nödvändigt utrye för att ta bort bussning med domkraft. Sid 4

5 Flexibel koppling Wrapflex typ R31 full spacer GAP B C Låsringsfästen 2x180º Gap C Låsring Element AA A RM S Z Z RM S DD FF B BE BE BB B Taxel nav Spacer nav Spacer nav Taxel nav Produkt nr Vrid mom. Hast. Axelhål Gap Låsring Fläns skruvar Bussning storlek n A AA BE B DD FF RM S Z Antal / Nr Axel BE BE Nylon Stål Nylon Stål min Storlek Insex Storlek fläns hål min / Nm r/min kg 5R ,5 76,5 80,5 80,4 80, ,9 52,4 86 1,27 27,4 9,0 2,0 M4 M2,5 M6 4 KB ,63 0,014 10R ,5 90,5 94,5 94,4 88, ,3 59,5 94 1,27 31,5 11,0 2,0 M4 M2,5 M6 8 KB ,99 0,015 20R ,0 124,0 132,0 130,0 88, ,0 78, ,27 27,4 15,0 2,0 M6 M4 M6 8 KB ,53 0, ,0 143,0 153,0 149,0 111, ,3 87, ,27 40,6 17,0 2,0 M6 M4 M8 8 KB ,1 0,034 40R ,0 177,0 190,0 185,0 127, ,4 109, ,27 46,7 21,0 5,0 M8 M5 M10 12 KB ,9 0,040 50R ,0 224,0 239,0 232,0 165, ,9 122, ,27 49,8 28,0 5,0 M8 M5 M12 12 KB ,4 0,059 60R ,0-278,0 200, ,6 142, ,27-35,2 5,0 M10 M6 M16 12 KB ,6 0,082 70R ,0-321,0 224, ,4 171, ,52-39,7 5,0 M10 M6 M20 12 KB ,117 70R ,0-321,0 224, ,1 196, ,52-39,7 5,0 M10 M6 M20 12 KB ,117 80R ,0-381,0 250, ,4 225, ,39-45,4 6,0 M10 M6 M24 12 KB ,144 80R ,0-381,0 256, ,6 238, ,39-45,4 6,0 M10 M6 M27 12 KB ,240 För koppling 5R - 50R är låsring av nylon standard och epoxymålad stål kan levereras på begäran. För koppling 60R - 80R är låsring av epoxymålad stål standard (kan ej levereras i nylon). Låsringen fästskruvar, insex med kullrig skalle enligt ISO 7380 är rostfria. 2 st per koppling. Flänsfästskruvarna är ISO Grade 10,9 med hex huvud för koppling 5R till 50R och ISO Grade 8,8 hex huvud för 60R. Vikt Storlek, & hål Storlek, Typ,, & längd C 30 R Storlek & Typ (3.) Element Storlek & Typ (Låsring nylon) (1.) Låsring Storlek, Typ & (Låsring stål) (2) Axel nav Tabell R31 Standard Spacer längd Storlek 5R 10R 20R 40R 50R 60R BE (5.) Spacer nav (Låsring nylon) (4.) Låsringsskruv (5.) Spacer nav (6.) Flänsskruvar & fjäderbrickor (2.) Axel nav (6.) Flänsskruvar &fjäderbrickor Sid 5

6 BB B Flexibel koppling Wrapflex typ R35 halv spacer Låsringsfästen 2 x180º C Spacer nav Låsring Element Gap RM S Z S AA A F D GAP C BE B DD FF R10 nav Spacer nav T axel nav Produkt nr Vrid mom. Hast. Axelhål R10 nav Axel nav R10 nav Gap Låsring Fläns skruvar Vikt n A AA BE B C DD F FF RM S Z Antal / BE Nylon Stål Nylon Stål min Storlek Insex Storlek fläns min / Nm r/min kg 5R ,5 76,5 80,5 80,4 50,5 127,0 34, , ,27 27,4 15,9 9,0 2,0 M4 M2,5 M6 4 2,54 0,014 10R ,5 90,5 94,5 94,4 59,6 140,0 41, , ,27 31,5 22,2 11,0 2,0 M4 M2,5 M6 8 3,96 0,015 20R ,0 124,0 132,0 130,0 76,5 140,0 54, , ,27 27,4 25,4 15,0 2,0 M6 M4 M6 8 8,44 0, ,0 143,0 153,0 149,0 87,6 146,1 60, , ,27 40,6 31,8 17,0 2,0 M6 M4 M8 8 12,9 0,034 40R ,0 177,0 190,0 185,0 88,6 184,2 79, , ,27 46,7 41,3 21,0 5,0 M8 M5 M ,4 0,040 50R ,0 224,0 239,0 232,0 113,1 184,2 88, , ,27 49,8 44,5 28,0 5,0 M8 M5 M ,8 0,059 60R ,0-278,0 137,6 203,2 101, , , ,2 5,0 M10 M6 M ,0 0,082 70R ,0-321,0 153,9 228,9 90, , , ,7 5,0 M10 M6 M ,117 70R ,0-321,0 153,9 228,9 104, , , ,7 5,0 M10 M6 M ,117 80R ,0-381,0 172,7 259,6 119, , , ,4 6,0 M10 M6 M ,144 80R ,0-381,0 175,5 259,6 134, , , ,4 6,0 M10 M6 M ,240 För koppling 5R - 50R är låsring av nylon standard och epoxymålad stål kan levereras på begäran. För koppling 60R - 80R är låsring av epoxymålad stål standard (kan ej levereras i nylon). Låsringen fästskruvar, insex med kullrig skalle enligt ISO 7380 är rostfria. 2 st per koppling. Flänsfästskruvarna är ISO Grade 10,9 med hex huvud för koppling 5R till 50R och ISO Grade 8,8 hex huvud för 60R. Storlek, & hål (7.) Flänsskruvar & fjäderbrickor (2.) Axel nav Storlek, Typ, &längd C 30 R (6.) Spacer nav (4.) Element Storlek & Typ (Låsring nylon) (1.) Låsring (3.) R10 Nav (Låsring nylon) Storlek, Typ & (Låsring stål) (5.) Låsringsskruvar Tabell R35 Spacer längd [] Storlek BE Z Gap 54,44 9,0 45,44 60,00 9,0 51,00 5R 65,57 9,0 56,57 73,49 9,0 64,49 90,00 9,0 81,00 50,90 11,0 39,90 62,00 11,0 51,00 67,56 11,0 56,56 10R 75,51 11,0 64,51 81,99 11,0 70,99 90,00 11,0 79,00 100,00 11,0 89,00 104,09 11,0 93,09 45,08 15,0 30,08 52,57 15,0 37,57 63,75 15,0 48,75 75,84 15,0 60,84 20R 79,50 15,0 64,50 86,00 15,0 71,00 90,00 15,0 75,00 100,00 15,0 85,00 108,07 15,0 93,07 59,24 17,0 42,24 74,99 17,0 57,99 87,99 17,0 70,99 110,07 17,0 93,07 127,00 17,0 110,00 87,01 21,0 66,01 93,51 21,0 72,51 40R 113,50 21,0 92,50 115,58 21,0 94,58 127,00 21,0 106,00 147,33 21,0 126,33 120,51 28,0 92,51 50R 122,57 28,0 94,57 154,32 28,0 126,32 157,50 28,0 129,50 60R 161,53 35,2 126,33 Sid 6

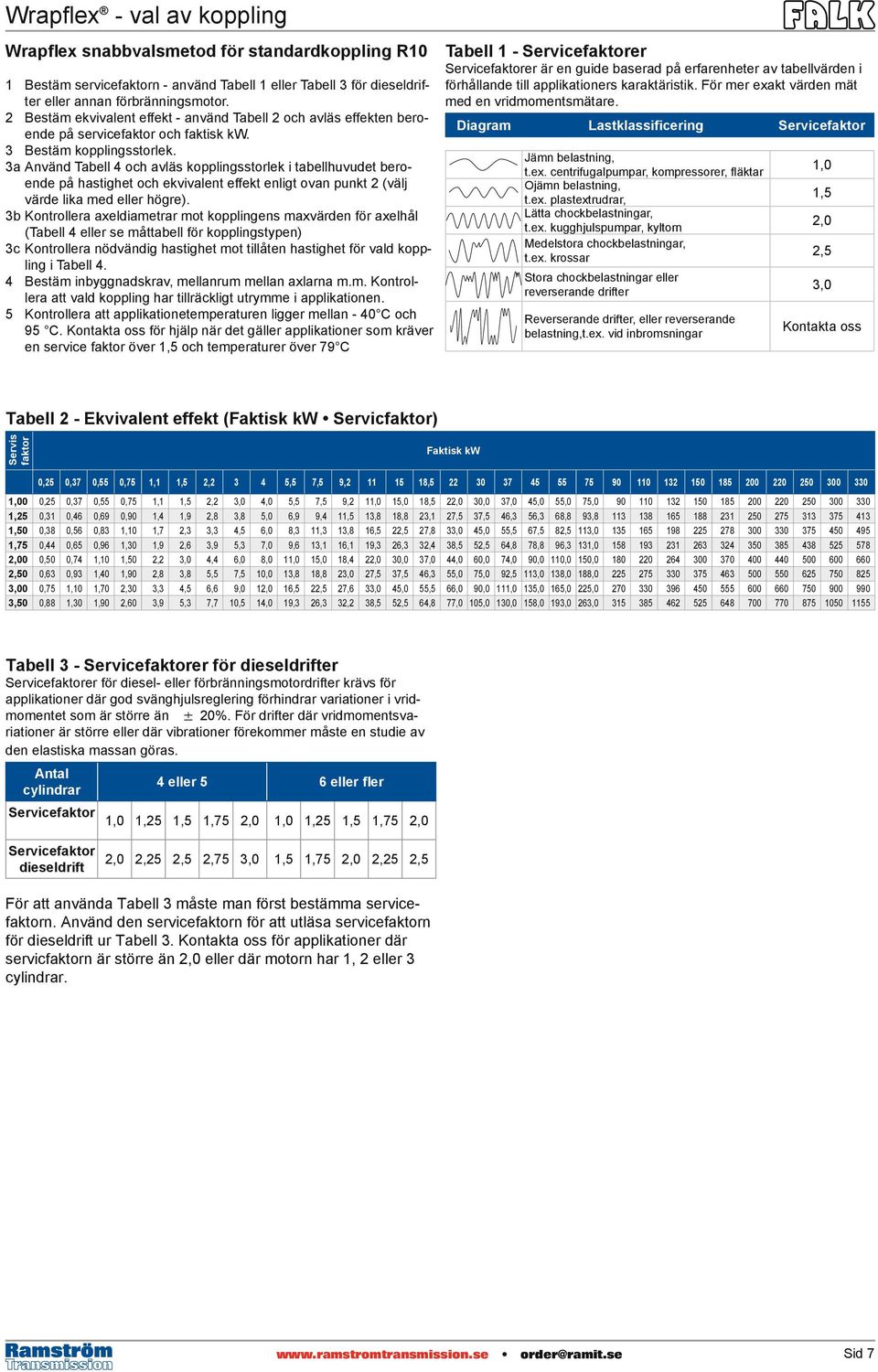

7 Wrapflex - val av koppling Wrapflex snabbvalsmetod för standardkoppling R10 1 Bestäm servicefaktorn - använd Tabell 1 eller Tabell 3 för dieseldrifter eller annan förbränningsmotor. 2 Bestäm ekvivalent effekt - använd Tabell 2 och avläs effekten beroende på servicefaktor och faktisk kw. 3 Bestäm kopplingsstorlek. 3a Använd Tabell 4 och avläs kopplingsstorlek i tabellhuvudet beroende på hastighet och ekvivalent effekt enligt ovan punkt 2 (välj värde lika med eller högre). 3b Kontrollera axeldiametrar mot kopplingens värden för axelhål (Tabell 4 eller se måttabell för kopplingstypen) 3c Kontrollera nödvändig hastighet mot tillåten hastighet för vald koppling i Tabell 4. 4 Bestäm inbyggnadskrav, mellanrum mellan axlarna m.m. Kontrollera att vald koppling har tillräckligt utrye i applikationen. 5 Kontrollera att applikationetemperaturen ligger mellan - 40 C och 95 C. Kontakta oss för hjälp när det gäller applikationer som kräver en service faktor över 1,5 och temperaturer över 79 C Tabell 1 - Servicefaktorer Servicefaktorer är en guide baserad på erfarenheter av tabellvärden i förhållande till applikationers karaktäristik. För mer exakt värden mät med en vridmomentsmätare. Diagram Lastklassificering Servicefaktor Jämn belastning, t.ex. centrifugalpumpar, kompressorer, fläktar Ojämn belastning, t.ex. plastextrudrar, Lätta chockbelastningar, t.ex. kugghjulspumpar, kyltorn Medelstora chockbelastningar, t.ex. krossar Stora chockbelastningar eller reverserande drifter Reverserande drifter, eller reverserande belastning,t.ex. vid inbromsningar 1,0 1,5 2,0 2,5 3,0 Kontakta oss Tabell 2 - Ekvivalent effekt (Faktisk kw Servicfaktor) Servis faktor Faktisk kw 0,25 0,37 0,55 0,75 1,1 1,5 2, ,5 7,5 9, , ,00 0,25 0,37 0,55 0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5 9,2 11,0 15,0 18,5 22,0 30,0 37,0 45,0 55,0 75, ,25 0,31 0,46 0,69 0,90 1,4 1,9 2,8 3,8 5,0 6,9 9,4 11,5 13,8 18,8 23,1 27,5 37,5 46,3 56,3 68,8 93, ,50 0,38 0,56 0,83 1,10 1,7 2,3 3,3 4,5 6,0 8,3 11,3 13,8 16,5 22,5 27,8 33,0 45,0 55,5 67,5 82,5 113, ,75 0,44 0,65 0,96 1,30 1,9 2,6 3,9 5,3 7,0 9,6 13,1 16,1 19,3 26,3 32,4 38,5 52,5 64,8 78,8 96,3 131, ,00 0,50 0,74 1,10 1,50 2,2 3,0 4,4 6,0 8,0 11,0 15,0 18,4 22,0 30,0 37,0 44,0 60,0 74,0 90,0 110,0 150, ,50 0,63 0,93 1,40 1,90 2,8 3,8 5,5 7,5 10,0 13,8 18,8 23,0 27,5 37,5 46,3 55,0 75,0 92,5 113,0 138,0 188, ,00 0,75 1,10 1,70 2,30 3,3 4,5 6,6 9,0 12,0 16,5 22,5 27,6 33,0 45,0 55,5 66,0 90,0 111,0 135,0 165,0 225, ,50 0,88 1,30 1,90 2,60 3,9 5,3 7,7 10,5 14,0 19,3 26,3 32,2 38,5 52,5 64,8 77,0 105,0 130,0 158,0 193,0 263, Tabell 3 - Servicefaktorer för dieseldrifter Servicefaktorer för diesel- eller förbränningsmotordrifter krävs för applikationer där god svänghjulsreglering förhindrar variationer i vridmomentet som är större än 20%. För drifter där vridmomentsvariationer är större eller där vibrationer förekoer måste en studie av den elastiska massan göras. Antal cylindrar 4 eller 5 6 eller fler Servicefaktor 1,0 1,25 1,5 1,75 2,0 1,0 1,25 1,5 1,75 2,0 Servicefaktor dieseldrift 2,0 2,25 2,5 2,75 3,0 1,5 1,75 2,0 2,25 2,5 För att använda Tabell 3 måste man först bestäa servicefaktorn. Använd den servicefaktorn för att utläsa servicefaktorn för dieseldrift ur Tabell 3. Kontakta oss för applikationer där servicfaktorn är större än 2,0 eller där motorn har 1, 2 eller 3 cylindrar. Sid 7

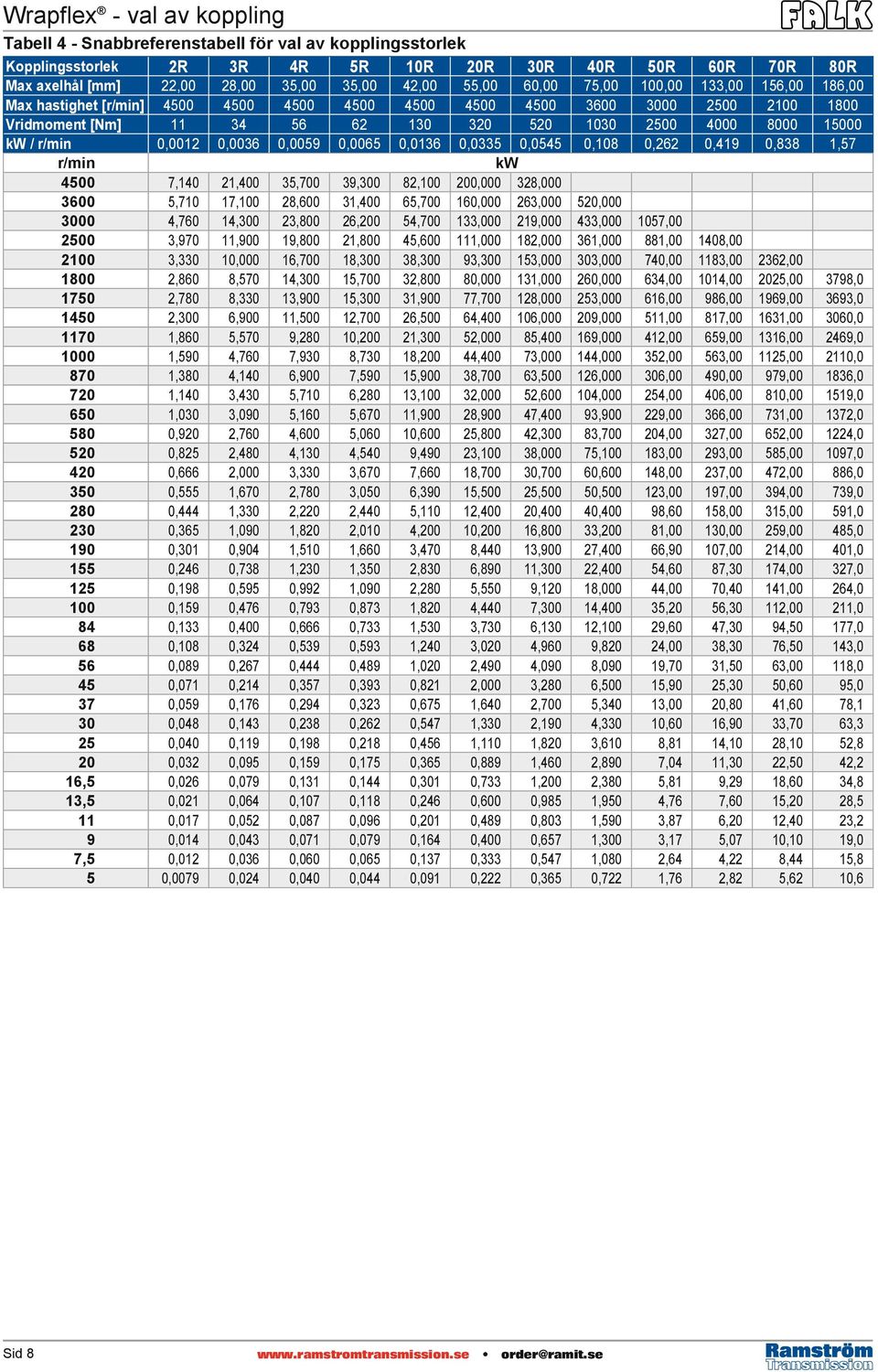

8 Wrapflex - val av koppling Tabell 4 - Snabbreferenstabell för val av kopplingsstorlek Kopplingsstorlek 2R 3R 4R 5R 10R 20R 40R 50R 60R 70R 80R Max axelhål [] 22,00 28,00 35,00 35,00 42,00 55,00 60,00 75,00 100,00 133,00 156,00 186,00 Max hastighet [r/min] Vridmoment [Nm] kw / r/min 0,0012 0,0036 0,0059 0,0065 0,0136 0,0335 0,0545 0,108 0,262 0,419 0,838 1,57 r/min kw ,140 21,400 35,700 39,300 82, , , ,710 17,100 28,600 31,400 65, , , , ,760 14,300 23,800 26,200 54, , , , , ,970 11,900 19,800 21,800 45, , , , , , ,330 10,000 16,700 18,300 38,300 93, , , , , , ,860 8,570 14,300 15,700 32,800 80, , , , , , , ,780 8,330 13,900 15,300 31,900 77, , , ,00 986, , , ,300 6,900 11,500 12,700 26,500 64, , , ,00 817, , , ,860 5,570 9,280 10,200 21,300 52,000 85, , ,00 659, , , ,590 4,760 7,930 8,730 18,200 44,400 73, , ,00 563, , , ,380 4,140 6,900 7,590 15,900 38,700 63, , ,00 490,00 979, , ,140 3,430 5,710 6,280 13,100 32,000 52, , ,00 406,00 810, , ,030 3,090 5,160 5,670 11,900 28,900 47,400 93, ,00 366,00 731, , ,920 2,760 4,600 5,060 10,600 25,800 42,300 83, ,00 327,00 652, , ,825 2,480 4,130 4,540 9,490 23,100 38,000 75, ,00 293,00 585, , ,666 2,000 3,330 3,670 7,660 18,700 30,700 60, ,00 237,00 472,00 886, ,555 1,670 2,780 3,050 6,390 15,500 25,500 50, ,00 197,00 394,00 739, ,444 1,330 2,220 2,440 5,110 12,400 20,400 40,400 98,60 158,00 315,00 591, ,365 1,090 1,820 2,010 4,200 10,200 16,800 33,200 81,00 130,00 259,00 485, ,301 0,904 1,510 1,660 3,470 8,440 13,900 27,400 66,90 107,00 214,00 401, ,246 0,738 1,230 1,350 2,830 6,890 11,300 22,400 54,60 87,30 174,00 327, ,198 0,595 0,992 1,090 2,280 5,550 9,120 18,000 44,00 70,40 141,00 264, ,159 0,476 0,793 0,873 1,820 4,440 7,300 14,400 35,20 56,30 112,00 211,0 84 0,133 0,400 0,666 0,733 1,530 3,730 6,130 12,100 29,60 47,30 94,50 177,0 68 0,108 0,324 0,539 0,593 1,240 3,020 4,960 9,820 24,00 38,30 76,50 143,0 56 0,089 0,267 0,444 0,489 1,020 2,490 4,090 8,090 19,70 31,50 63,00 118,0 45 0,071 0,214 0,357 0,393 0,821 2,000 3,280 6,500 15,90 25,30 50,60 95,0 37 0,059 0,176 0,294 0,323 0,675 1,640 2,700 5,340 13,00 20,80 41,60 78,1 30 0,048 0,143 0,238 0,262 0,547 1,330 2,190 4,330 10,60 16,90 33,70 63,3 25 0,040 0,119 0,198 0,218 0,456 1,110 1,820 3,610 8,81 14,10 28,10 52,8 20 0,032 0,095 0,159 0,175 0,365 0,889 1,460 2,890 7,04 11,30 22,50 42,2 16,5 0,026 0,079 0,131 0,144 0,301 0,733 1,200 2,380 5,81 9,29 18,60 34,8 13,5 0,021 0,064 0,107 0,118 0,246 0,600 0,985 1,950 4,76 7,60 15,20 28,5 11 0,017 0,052 0,087 0,096 0,201 0,489 0,803 1,590 3,87 6,20 12,40 23,2 9 0,014 0,043 0,071 0,079 0,164 0,400 0,657 1,300 3,17 5,07 10,10 19,0 7,5 0,012 0,036 0,060 0,065 0,137 0,333 0,547 1,080 2,64 4,22 8,44 15,8 5 0,0079 0,024 0,040 0,044 0,091 0,222 0,365 0,722 1,76 2,82 5,62 10,6 Sid 8

9 Wrapflex - snabbval av koppling till motorstorlek E H D IEC Axeltapp 3000 r/min 1500 r/min 1000 r/min 750 r/min (H) D E kw Wrapflex R10 Orange Peel kw Wrapflex R10 Orange Peel kw Wrapflex R10 Orange Peel kw Wrapflex R10 Orange Peel 0,09 0,06 0, x 20 0,12 0,09 0,045 0,18 0,12 0, x 23 0,25 0,16 0,09 2R 2R 2R 0,37 0,25 0,18 0, x 30 0,55 0,37 0,25 0,12 2R 0,75 0,55 0,37 0, x 40 1,1 MCG 05 0,75 MCG 05 0,55 MCG 05 0,25 90S 1,5 1,1 0,75 0,37 24 x 50 90L 2,2 1,5 1,1 0,55 MCG 05 3R 2,2 3R 3R 0,75 3R 100L 3 1,5 28 x ,1 112M 4 4 2,2 1,5 5,5 132S 5R 5,5 5R 3 5R 2,2 5R 7,5 38 x 80 7, M - 3 5,5 11 7,5 10R 4 10R 160M 11 10R 42 x R 5 160L 15 18,5 11 7,5 180M 18,5 MCG 15 MCG 15 MCG x MCG L ,5 200L 55 x R 15 20R 37 20R S 55 x x R 37 18, M M 60 x x S x M MCG MCG 25 MCG 25 40R 40R R S 65 x M 80 x L 160 MCG R CCG R CCG R L 75 x x R CCG R CCG L 80 x x R CCG R CCG R CCG 50 Orange Peel kopplingsskydd Typ MCG Polyetylen Typ CCG Polyetylen Standardskydd med förhöjare Standardskydd med förhöjare Sid 9

10 Wrapflex - rekoenderade axelhålstoleranser Tabell 5 - Rekoenderade axelhålstoleranser Axeldiameter Clearence Fit Transitional Fit Interference Fit Axelhål nav Lämplig Axelhål nav Lämplig Axelhål nav Lämplig j6 F7 0,008 H7-0,008 M6-0,023 0,008 / -0,003 0,016 / 0,034 0,037 0,000 / 0,018 0,021-0,015 / 0,064-0, ,008 / 11,997 12,016 / 12,034 12,000 / 12,018 11,985 / 11, ,008 / 13,997 14,016 / 14,034 14,000 / 14,018 13,985 / 13, ,008 / 15,997 16,016 / 16,034 16,000 / 16,018 15,985 / 15, ,008 / 17,997 18,016 / 18,034 18,000 / 18,018 17,985 / 17,996 j6 F7 0,011 H7-0,009 M6-0,026 0,009 / - 0,004 0,020 / 0,041 0,045 0,000 / 0,021 0,025-0,01 / - 0,004 0, ,009 / 18,996 19,020 / 19,041 19,000 / 19,021 18,983 / 18, ,009 / 19,996 20,020 / 20,041 20,000 / 20,021 19,983 / 19, ,009 / 21,996 22,020 / 22,041 22,000 / 22,021 21,983 / 21, ,009 / 23,996 24,020 / 24,041 24,000 / 24,021 23,983 / 23, ,009 / 24,996 25,020 / 25,041 25,000 / 25,021 24,983 / 24, ,009 / 27,996 28,020 / 28,041 28,000 / 28,021 27,983 / 27, ,009 / 29,996 30,020 / 30,041 30,000 / 30,021 29,983 / 29,996 >30 k6 F7 0,007 H7-0,018 K6-0,031 0,018 / 0,002 0,025 / 0,050 0,048 0,000 / 0,025 0,023-0,013 / 0,003 0, ,018 / 32,000 32,025 / 32,050 32,000 / 32,025 31,987 / 32, ,018 / 35,002 35,025 / 35,050 35,000 / 35,025 34,987 / 35, ,018 / 38,002 38,025 / 38,050 38,000 / 38,025 37,987 / 38, ,018 / 40,002 40,025 / 40,050 40,000 / 40,025 39,987 / 40, ,018 / 42,002 42,025 / 42,050 42,000 / 42,025 41,987 / 42, ,018 / 45,002 45,025 / 45,050 45,000 / 45,025 44,987 / 45, ,018 / 48,002 48,025 / 48,050 48,000 / 48,025 47,987 / 48, ,018 / 50,002 50,025 / 50,050 50,000 / 50,025 49,987 / 50,003 >50 m6 F7 0,000 H7-0,030 K7-0,051 0,030 / 0,011 0,030 / 0,060 0,049 0,000 / 0,030 0,019-0,021 / 0,009-0, ,030 / 55,011 55,030 / 55,060 55,000 / 55,030 54,979 / 55, ,030 / 56,011 56,030 / 56,060 56,000 / 56,030 55,979 / 56, ,030 / 60,011 60,030 / 60,060 60,000 / 60,030 59,979 / 60, ,030 / 63,011 63,030 / 63,060 63,000 / 63,030 62,979 / 63, ,030 / 65,011 65,030 / 65,060 65,000 / 65,030 64,979 / 65, ,030 / 70,011 70,030 / 70,060 70,000 / 70,030 69,979 / 70, ,030 / 71,011 71,030 / 71,060 71,000 / 71,030 70,979 / 71, ,030 / 75,011 75,030 / 75,060 75,000 / 75,030 74,979 / 75, ,030 / 80,011 80,030 / 80,060 80,000 / 80,030 79,979 / 80,009 >80 m6 F7 0,001 H7-0,035 M7-0,070 0,035 / 0,013 0,036 / 0,071 0,058 0,000 / 0,035 0,022-0,035 / 0,000-0, ,035 / 85,013 85,036 / 85,074 85,000 / 85,035 84,965 / 85, ,035 / 90,013 90,036 / 90,071 90,000 / 90,035 89,965 / 90, ,035 / 95,013 95,036 / 95,071 95,000 / 95,035 94,965 / 95, ,035 / 100, ,036 / 100, ,000 / 100,035 99,965 / 100,000 >100 m6 F7 H7 P7-0,094 0,035 / 0,013 0,036 / 0,071 0,000 / 0,035-0,059 / - 0,024-0, ,035 / 110, ,036 / 110, ,000 / 110, ,941 / 109, ,035 / 120, ,036 / 120, ,000 / 120, ,941 / 119,976 >120 m6 F7 0,003 H7-0,040 P7-0,108 0,040 / 0,015 0,043 / 0,083 0,068 0,000 / 0,040 0,025-0,068 / - 0,028-0, ,040 / 125, ,043 / 125, ,000 / 125, ,932 / 124, ,040 / 130, ,043 / 130, ,000 / 130, ,932 / 129, ,040 / 140, ,043 / 140, ,000 / 140, ,932 / 139, ,040 / 150, ,043 / 150, ,000 / 150, ,932 / 149, ,040 / 160, ,043 / 160, ,000 / 160, ,932 / 159, ,040 / 170, ,043 / 170, ,000 / 170, ,932 / 169, ,040 / 180, ,043 / 180, ,000 / 180, ,932 / 179,972 >180 m6 F7 0,004 H7-0,046 P7-0,125 0,046 / 0,017 0,050 / 0,096 0,079 0,000 / 0,046 0,029-0,0749 / - 0,033-0,050 Enkel att montera BE Gap Sid 10

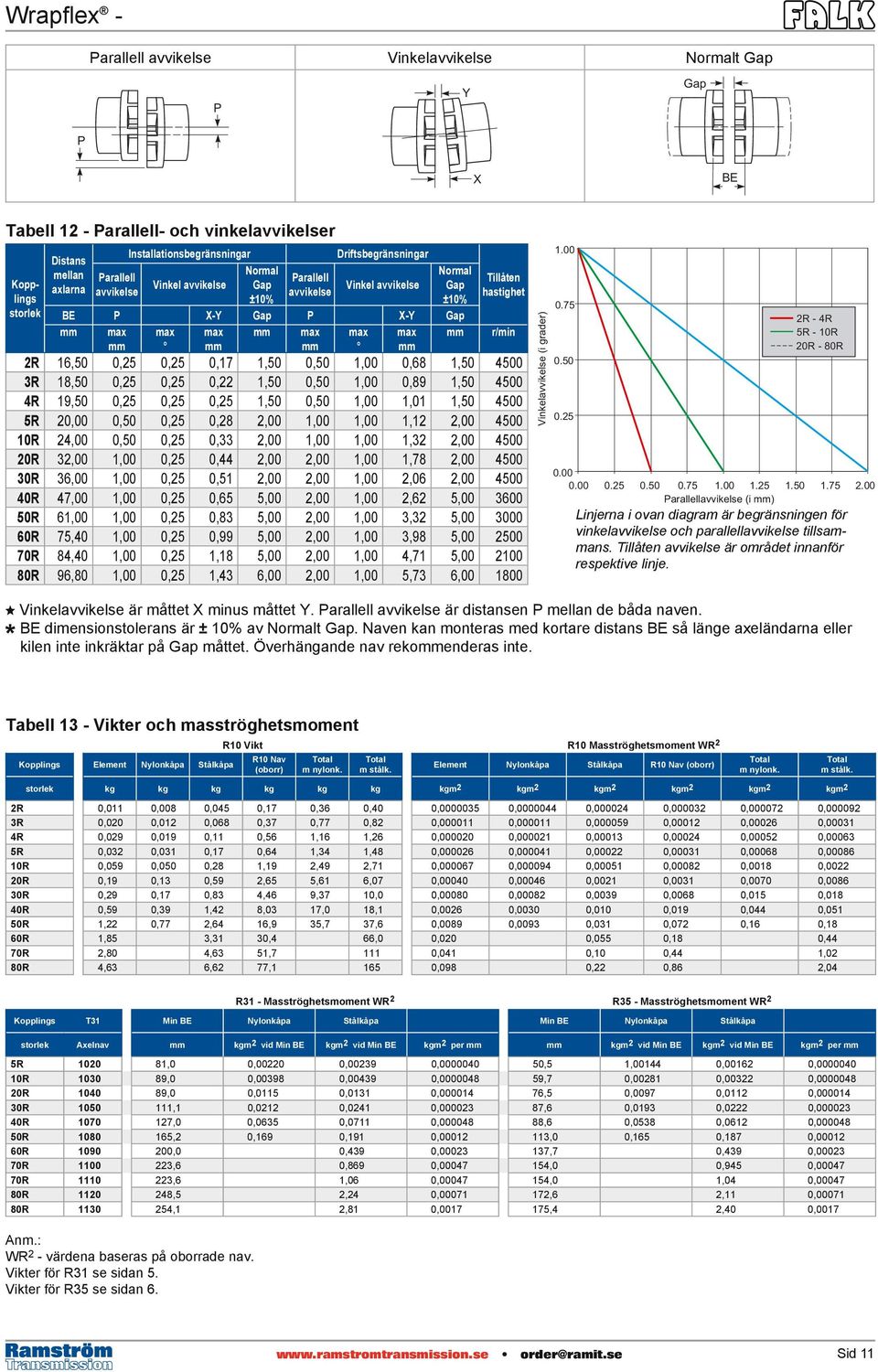

11 Wrapflex - Parallell avvikelse Vinkelavvikelse Normalt Gap P Y Gap P X BE Tabell 12 - Parallell- och vinkelavvikelser Kopplings storlek Installationsbegränsningar Driftsbegränsningar Distans mellan Normal Normal Parallell Parallell axlarna Vinkel avvikelse Gap Vinkel avvikelse Gap avvikelse avvikelse ±10% ±10% BE P X-Y Gap P X-Y Gap Tillåten hastighet 2R 16,50 0,25 0,25 0,17 1,50 0,50 1,00 0,68 1, R 18,50 0,25 0,25 0,22 1,50 0,50 1,00 0,89 1, R 19,50 0,25 0,25 0,25 1,50 0,50 1,00 1,01 1, R 20,00 0,50 0,25 0,28 2,00 1,00 1,00 1,12 2, R 24,00 0,50 0,25 0,33 2,00 1,00 1,00 1,32 2, R 32,00 1,00 0,25 0,44 2,00 2,00 1,00 1,78 2, ,00 1,00 0,25 0,51 2,00 2,00 1,00 2,06 2, R 47,00 1,00 0,25 0,65 5,00 2,00 1,00 2,62 5, R 61,00 1,00 0,25 0,83 5,00 2,00 1,00 3,32 5, R 75,40 1,00 0,25 0,99 5,00 2,00 1,00 3,98 5, R 84,40 1,00 0,25 1,18 5,00 2,00 1,00 4,71 5, R 96,80 1,00 0,25 1,43 6,00 2,00 1,00 5,73 6, r/min Vinkelavvikelse (i grader) R -4R 5R -10R 20R -80R Parallellavvikelse (i ) Linjerna i ovan diagram är begränsningen för vinkelavvikelse och parallellavvikelse tillsaans. Tillåten avvikelse är området innanför respektive linje. Vinkelavvikelse är måttet X minus måttet Y. Parallell avvikelse är distansen P mellan de båda naven. BE dimensionstolerans är ± 10% av Normalt Gap. Naven kan monteras med kortare distans BE så länge axeländarna eller kilen inte inkräktar på Gap måttet. Överhängande nav rekoenderas inte. Tabell 13 - Vikter och masströghetsmoment Kopplings Element Nylonkåpa Stålkåpa R10 Vikt R10 Masströghetsmoment WR 2 R10 Nav (oborr) Total m nylonk. Total m stålk. Element Nylonkåpa Stålkåpa R10 Nav (oborr) Total m nylonk. storlek kg kg kg kg kg kg kgm2 kgm2 kgm2 kgm2 kgm2 kgm2 2R 0,011 0,008 0,045 0,17 0,36 0,40 0, , , , , , R 0,020 0,012 0,068 0,37 0,77 0,82 0, , , , , , R 0,029 0,019 0,11 0,56 1,16 1,26 0, , , , , , R 0,032 0,031 0,17 0,64 1,34 1,48 0, , , , , , R 0,059 0,050 0,28 1,19 2,49 2,71 0, , , , ,0018 0, R 0,19 0,13 0,59 2,65 5,61 6,07 0, , ,0021 0,0031 0,0070 0,0086 0,29 0,17 0,83 4,46 9,37 10,0 0, , ,0039 0,0068 0,015 0,018 40R 0,59 0,39 1,42 8,03 17,0 18,1 0,0026 0,0030 0,010 0,019 0,044 0,051 50R 1,22 0,77 2,64 16,9 35,7 37,6 0,0089 0,0093 0,031 0,072 0,16 0,18 60R 1,85 3,31 30,4 66,0 0,020 0,055 0,18 0,44 70R 2,80 4,63 51, ,041 0,10 0,44 1,02 80R 4,63 6,62 77, ,098 0,22 0,86 2,04 Total m stålk. R31 - Masströghetsmoment WR 2 R35 - Masströghetsmoment WR 2 Kopplings T31 Min BE Nylonkåpa Stålkåpa Min BE Nylonkåpa Stålkåpa storlek Axelnav kgm2 vid Min BE kgm2 vid Min BE kgm2 per kgm2 vid Min BE kgm2 vid Min BE kgm2 per 5R ,0 0, , , ,5 1, , , R ,0 0, , , ,7 0, , , R ,0 0,0115 0,0131 0, ,5 0,0097 0,0112 0, ,1 0,0212 0,0241 0, ,6 0,0193 0,0222 0, R ,0 0,0635 0,0711 0, ,6 0,0538 0,0612 0, R ,2 0,169 0,191 0, ,0 0,165 0,187 0, R ,0 0,439 0, ,7 0,439 0, R ,6 0,869 0, ,0 0,945 0, R ,6 1,06 0, ,0 1,04 0, R ,5 2,24 0, ,6 2,11 0, R ,1 2,81 0, ,4 2,40 0,0017 Anm.: WR 2 - värdena baseras på oborrade nav. Vikter för R31 se sidan 5. Vikter för R35 se sidan 6. Sid 11
