Rex Viva elastiska kopplingar

Storlek: px
Starta visningen från sidan:

Download "Rex Viva elastiska kopplingar"

Transkript

1 Rex Viva elastiska kopplingar

2 Vibrationsdämpande Låg vikt Anpassad enligt ISO och ANSI pumpstandard Enkelt byte av element Visuell kontroll av kopplingens kondition från utsidan Lagerförd i Sverige Använd över hela världen Metriskt utförande Helt smörjfri Inga slitagedelar God kemisk resistens ATEX godkänd II 2G T5 (Certifikat på begäran)

3 Allmän beskrivning Standardutförande Spacerutförande Rex Viva kopplingen i standardutförande är konstruerad för relativt små axelavstånd på de drivna komponenterna. Det unika flexibla polyuretanelementet är tudelat och monteras radiellt med ett bultförband, detta i kombination med sin smörjfria konstruktion reducerar markant underhållskostnader i samband med montage och demontage. A Tudelat flexibelt polyuretanelement konstruerat för enkla byten, där man varken behöver flytta naven eller driven utrustning och på så sätt undviker ny uppriktning av driften. B Polyuretanelement sammanbundet med korrossionsbeständiga stålflänsar. C Stålflänsarna är tillverkade i ett höghållfast kolstål men kan även levereras i rostfritt utförande. D Naven är tillverkade för att kunna monteras reversibelt samt har två olika hålbilder för att kunna anpassas till olika axelavstånd. De finns i förborrat utförande eller för klämar. E Bultarna är försedda med en torr låsvätska och de kan även levereras i rostfritt utförande. F Det mjuka polyuretanelementet dämpar vibrationer och chocklaster samt tar upp alla förekommande uppriktningsfel. Rex Viva kopplingen i spacerutförande är konstruerad för applikationer som kräver längre axelavstånd än vad standardkopplingen klarar av t.ex. centrifugalpumpar. Genom sin utformning klarar den av att ersätta andra kopplingsfabrikat av spacertyp samt följer ANSI och ISO standarden för pumpapplikationer. F G A C B E D F G A B C E D Elementet är konstruerat för att koncentrera krafterna till det V-formade spåret. Vid ett eventuellt haveri sker ingen kontakt metall mot metall. Kemisk förband mellan polyrentan och stålsko som är starkare än polyuretanet. Inga mekaniska klämförband. Inga slitagedelar. Sid 3

4 Standardutförande typ V med förborrade nav Den övre delen av ovan måttskiss visar utåtvända nav och den undre delen visar inåtvända nav. Vridmoment Varvtal (1) Axelhål (2) TN n D1 / D2 D1 / D2 A B B C C L N J Nm min min max min max min max kgm 2 kg (3) , , , , , , , , , , ,0173 5, , , , , , , Om ej annat är specificerat på ordern, levereras naven förborrade. (1) För varvtal >n max - kontakta oss. (2) Kilspår enligt ISO R773. (3) och masströghetsmoment med max axelhål. Sid 4

5 Standardutförande typ V med kläm Åtdragningsmoment Vridmoment Varvtal (1) Kläm storlek Axelhål (2) TN n D1 / D2 D1 / D2 A B B C C L N J Nm min min max min max min max kgm 2 kg ,3 60 0, , ,3 70 0, , ,4 80 0, , ,4 95 0, , ,4 95 0, , , ,0165 7, , , , , , , , , , , , Om ej annat är specificerat på ordern, levereras naven förborrade. (1) För varvtal >n max - kontakta oss. (2) Kilspår enligt ISO R773. (3) och masströghetsmoment med max axelhål. Kläm Den övre delen av ovan måttskiss visar utåtvända nav och den undre delen visar inåtvända nav. (3) Kläm D bussn Nr X Y 13,8 16,3 17,3 18,3 20,8 21,8 22,8 24,8 27,3 28,3 31,3 33,3 35,3 38,3 41,3 43,3 45,3 48,8 51,8 53,8 59,3 64,4 69,4 74,9 79,9 85,4 90,4 95,4 106,4 116,4 Nm L m kg 1108 (4) 6 22,3 0, (4) 20 25,4 0, (4) 20 25,4 0, ,8 0, (4) 48 44,5 0, ,8 1, ,9 5, ,6 7, ,3 10,00 (4) = reducerat kilspår Sid 5

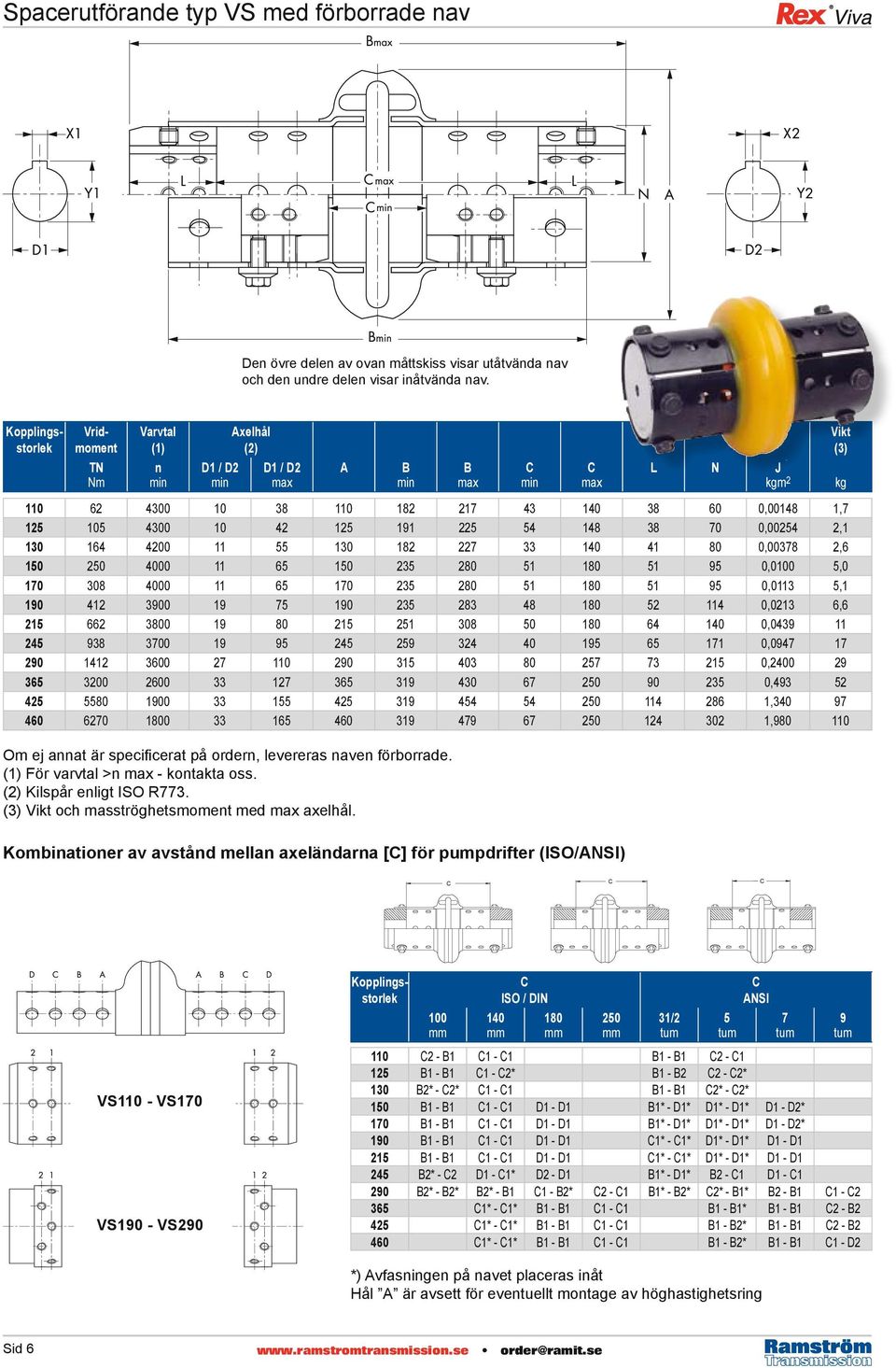

6 Spacerutförande typ VS med förborrade nav Den övre delen av ovan måttskiss visar utåtvända nav och den undre delen visar inåtvända nav. Varvtal (1) Axelhål (2) TN n D1 / D2 D1 / D2 A B B C C L N J Nm min min max min max min max kgm 2 kg (3) , , , , , , ,0100 5, ,0113 5, ,0213 6, , , , , , , Om ej annat är specificerat på ordern, levereras naven förborrade. (1) För varvtal >n max - kontakta oss. (2) Kilspår enligt ISO R773. (3) och masströghetsmoment med max axelhål. Kombinationer av avstånd mellan axeländarna [C] för pumpdrifter (ISO/ANSI) C C C Vridmoment C ISO / DIN C ANSI / mm mm mm mm tum tum tum tum VS110 - VS170 VS190 - VS C2 - B1 C1 - C1 B1 - B1 C2 - C1 125 B1 - B1 C1 - C2* B1 - B2 C2 - C2* 130 B2* - C2* C1 - C1 B1 - B1 C2* - C2* 150 B1 - B1 C1 - C1 D1 - D1 B1* - D1* D1* - D1* D1 - D2* 170 B1 - B1 C1 - C1 D1 - D1 B1* - D1* D1* - D1* D1 - D2* 190 B1 - B1 C1 - C1 D1 - D1 C1* - C1* D1* - D1* D1 - D1 215 B1 - B1 C1 - C1 D1 - D1 C1* - C1* D1* - D1* D1 - D1 245 B2* - C2 D1 - C1* D2 - D1 B1* - D1* B2 - C1 D1 - C1 290 B2* - B2* B2* - B1 C1 - B2* C2 - C1 B1* - B2* C2* - B1* B2 - B1 C1 - C2 365 C1* - C1* B1 - B1 C1 - C1 B1 - B1* B1 - B1 C2 - B2 425 C1* - C1* B1 - B1 C1 - C1 B1 - B2* B1 - B1 C2 - B2 460 C1* - C1* B1 - B1 C1 - C1 B1 - B2* B1 - B1 C1 - D2 *) Avfasningen på navet placeras inåt Hål A är avsett för eventuellt montage av höghastighetsring Sid 6

7 Spacerutförande typ VS med kläm Den övre delen av ovan måttskiss visar utåtvända nav och den undre delen visar inåtvända nav. Åtdragningsmoment Vridmoment Varvtal (1) Kläm storlek Axelhål (2) TN n D1 / D2 D1 / D2 A B B C C L N J Nm min min max min max min max kgm 2 kg ,3 60 0,0013 1, ,3 70 0,0023 2, ,4 80 0,0035 2, ,4 95 0,0081 4, ,4 95 0,0091 4, , ,0205 7, , , , , , , , , , , , Om ej annat är specificerat på ordern, levereras naven förborrade. (1) För varvtal >n max - kontakta oss. (2) Kilspår enligt ISO R773. (3) och masströghetsmoment med max axelhål. Kläm (3) Kläm D bussn Nr X Y 13,8 16,3 17,3 18,3 20,8 21,8 22,8 24,8 27,3 28,3 31,3 33,3 35,3 38,3 41,3 43,3 45,3 48,8 51,8 53,8 59,3 64,4 69,4 74,9 79,9 85,4 90,4 95,4 106,4 116,4 Nm L m kg 1108 (4) 6 22,3 0, (4) 20 25,4 0, (4) 20 25,4 0, ,8 0, (4) 48 44,5 0, ,8 1, ,9 5, ,6 7, ,3 10,00 (4) = reducerat kilspår Sid 7

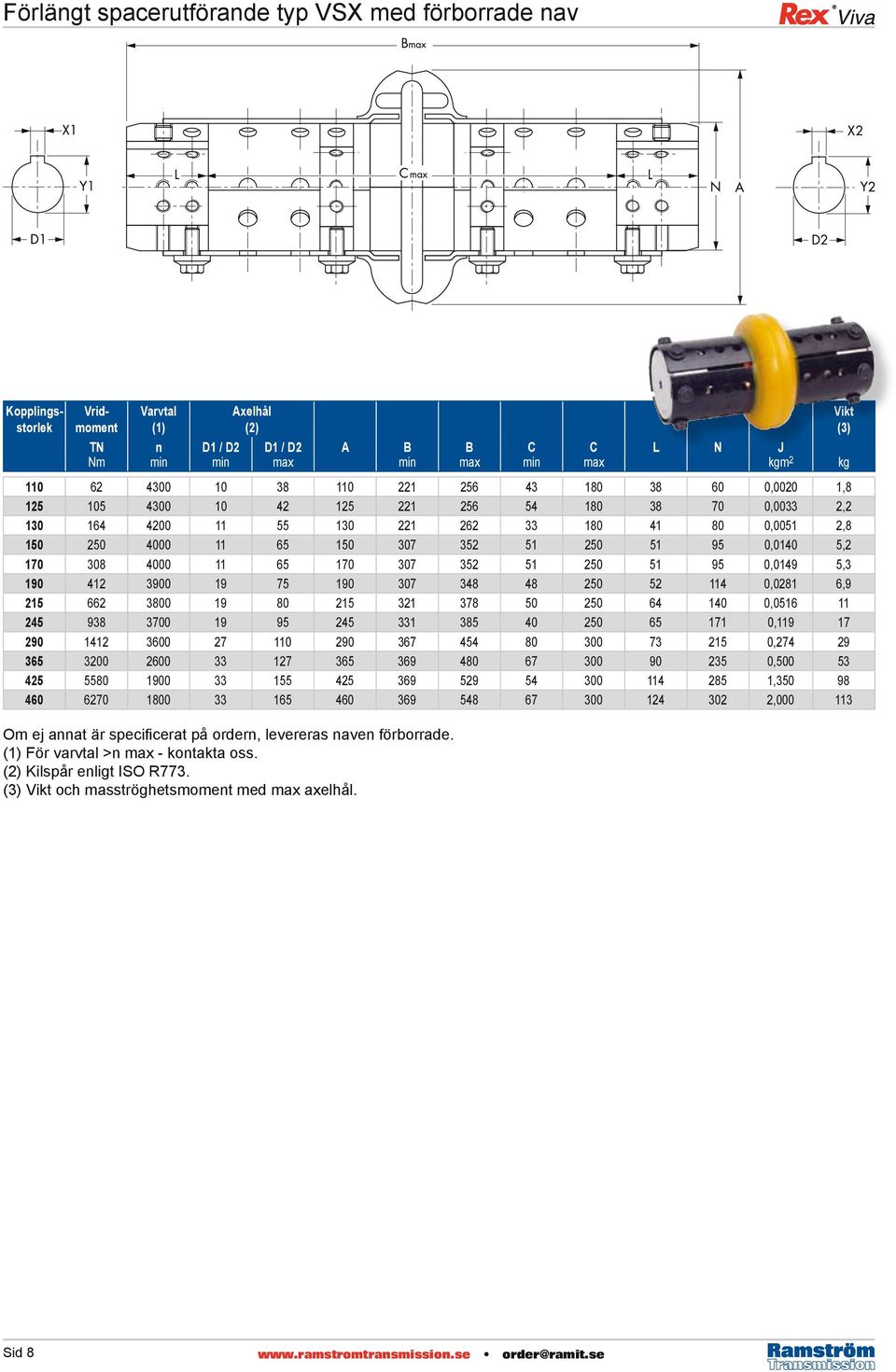

8 Förlängt spacerutförande typ VSX med förborrade nav Vridmoment Varvtal (1) Axelhål (2) TN n D1 / D2 D1 / D2 A B B C C L N J Nm min min max min max min max kgm 2 kg (3) ,0020 1, ,0033 2, ,0051 2, ,0140 5, ,0149 5, ,0281 6, , , , , , , Om ej annat är specificerat på ordern, levereras naven förborrade. (1) För varvtal >n max - kontakta oss. (2) Kilspår enligt ISO R773. (3) och masströghetsmoment med max axelhål. Sid 8

9 Förlängt spacerutförande typ VSX med kläm Åtdragningsmoment Vridmoment Varvtal (1) Kläm storlek Axelhål (2) TN n D1 / D2 D1 / D2 A B B C C L N J Nm min min max min max min max kgm 2 kg ,3 60 0,0014 1, ,3 70 0,0024 2, ,4 80 0,0037 2, ,4 95 0,0086 4, ,4 95 0,0098 4, , ,0212 7, , , , , , , , , , , , , Om ej annat är specificerat på ordern, levereras naven förborrade. (1) För varvtal >n max - kontakta oss. (2) Kilspår enligt ISO R773. (3) och masströghetsmoment med max axelhål. (3) Kläm Kläm D bussn Nr X Y 13,8 16,3 17,3 18,3 20,8 21,8 22,8 24,8 27,3 28,3 31,3 33,3 35,3 38,3 41,3 43,3 45,3 48,8 51,8 53,8 59,3 64,4 69,4 74,9 79,9 85,4 90,4 95,4 106,4 116,4 Nm L m kg 1108 (4) 6 22,3 0, (4) 20 25,4 0, (4) 20 25,4 0, ,8 0, (4) 48 44,5 0, ,8 1, ,9 5, ,6 7, ,3 10,00 (4) = reducerat kilspår Sid 9

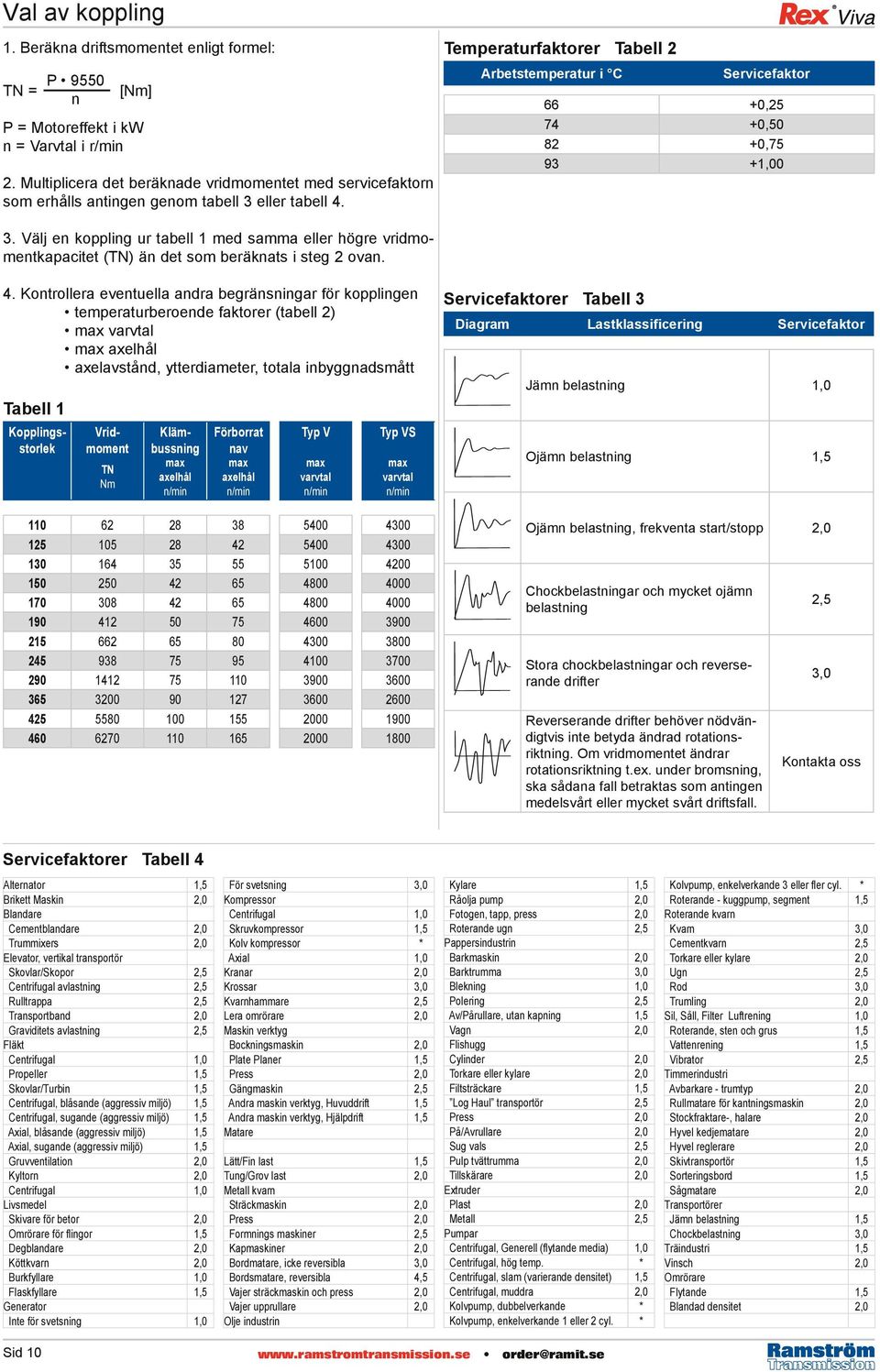

10 Val av koppling 1. Beräkna driftsmomentet enligt formel: TN = P 9550 n [Nm] P = Motoreffekt i kw n = Varvtal i r/min 2. Multiplicera det beräknade vridmomentet med servicefaktorn som erhålls antingen genom tabell 3 eller tabell 4. Temperaturfaktorer Tabell 2 Arbetstemperatur i C Servicefaktor 66 +0, , , ,00 3. Välj en koppling ur tabell 1 med samma eller högre vridmomentkapacitet (TN) än det som beräknats i steg 2 ovan. 4. Kontrollera eventuella andra begränsningar för kopplingen temperaturberoende faktorer (tabell 2) max varvtal max axelhål axelavstånd, ytterdiameter, totala inbyggnadsmått Tabell 1 TN Nm Vridmoment Kläm max axelhål n/min Förborrat nav max axelhål n/min Typ V max varvtal n/min Typ VS max varvtal n/min Servicefaktorer Tabell 3 Diagram Lastklassificering Servicefaktor Jämn belastning 1,0 Ojämn belastning 1,5 Ojämn belastning, frekventa start/stopp 2,0 Chockbelastningar och mycket ojämn belastning Stora chockbelastningar och reverserande drifter Reverserande drifter behöver nödvändigtvis inte betyda ändrad rotationsriktning. Om vridmomentet ändrar rotationsriktning t.ex. under bromsning, ska sådana fall betraktas som antingen medelsvårt eller mycket svårt driftsfall. 2,5 3,0 Kontakta oss Servicefaktorer Tabell 4 Alternator 1,5 Brikett Maskin 2,0 Blandare Cementblandare 2,0 Trummixers 2,0 Elevator, vertikal transportör Skovlar/Skopor 2,5 Centrifugal avlastning 2,5 Rulltrappa 2,5 Transportband 2,0 Graviditets avlastning 2,5 Fläkt Centrifugal 1,0 Propeller 1,5 Skovlar/Turbin 1,5 Centrifugal, blåsande (aggressiv miljö) 1,5 Centrifugal, sugande (aggressiv miljö) 1,5 Axial, blåsande (aggressiv miljö) 1,5 Axial, sugande (aggressiv miljö) 1,5 Gruvventilation 2,0 Kyltorn 2,0 Centrifugal 1,0 Livsmedel Skivare för betor 2,0 Omrörare för flingor 1,5 Degblandare 2,0 Köttkvarn 2,0 Burkfyllare 1,0 Flaskfyllare 1,5 Generator Inte för svetsning 1,0 För svetsning 3,0 Kompressor Centrifugal 1,0 Skruvkompressor 1,5 Kolv kompressor * Axial 1,0 Kranar 2,0 Krossar 3,0 Kvarnhammare 2,5 Lera omrörare 2,0 Maskin verktyg Bockningsmaskin 2,0 Plate Planer 1,5 Press 2,0 Gängmaskin 2,5 Andra maskin verktyg, Huvuddrift 1,5 Andra maskin verktyg, Hjälpdrift 1,5 Matare Lätt/Fin last 1,5 Tung/Grov last 2,0 Metall kvarn Sträckmaskin 2,0 Press 2,0 Formnings maskiner 2,5 Kapmaskiner 2,0 Bordmatare, icke reversibla 3,0 Bordsmatare, reversibla 4,5 Vajer sträckmaskin och press 2,0 Vajer upprullare 2,0 Olje industrin Kylare 1,5 Råolja pump 2,0 Fotogen, tapp, press 2,0 Roterande ugn 2,5 Pappersindustrin Barkmaskin 2,0 Barktrumma 3,0 Blekning 1,0 Polering 2,5 Av/Pårullare, utan kapning 1,5 Vagn 2,0 Flishugg Cylinder 2,0 Torkare eller kylare 2,0 Filtsträckare 1,5 Log Haul transportör 2,5 Press 2,0 På/Avrullare 2,0 Sug vals 2,5 Pulp tvättrumma 2,0 Tillskärare 2,0 Extruder Plast 2,0 Metall 2,5 Pumpar Centrifugal, Generell (flytande media) 1,0 Centrifugal, hög temp. * Centrifugal, slam (varierande densitet) 1,5 Centrifugal, muddra 2,0 Kolvpump, dubbelverkande * Kolvpump, enkelverkande 1 eller 2 cyl. * Kolvpump, enkelverkande 3 eller fler cyl. * Roterande - kuggpump, segment 1,5 Roterande kvarn Kvarn 3,0 Cementkvarn 2,5 Torkare eller kylare 2,0 Ugn 2,5 Rod 3,0 Trumling 2,0 Sil, Såll, Filter Luftrening 1,0 Roterande, sten och grus 1,5 Vattenrening 1,5 Vibrator 2,5 Timmerindustri Avbarkare - trumtyp 2,0 Rullmatare för kantningsmaskin 2,0 Stockfraktare-, halare 2,0 Hyvel kedjematare 2,0 Hyvel reglerare 2,0 Skivtransportör 1,5 Sorteringsbord 1,5 Sågmatare 2,0 Transportörer Jämn belastning 1,5 Chockbelastning 3,0 Träindustri 1,5 Vinsch 2,0 Omrörare Flytande 1,5 Blandad densitet 2,0 Sid 10

11 Val av kopplingsstorlek för IEC-motorer E H D IEC storlek H mm 3000 r/min D x E mm r/min kw 2 polig r/min 4 polig r/min 6 polig r/min 8 polig r/min Kläm Förborrat nav kw Kläm Förborrat nav kw Kläm Förborrat nav kw Kläm Förborrat nav 56 9 x 20 0,09 0,06 0,004 0,12 0,09 0, x 23 0,18 0,12 0,06 0,25 0,16 0, x 30 0,37 0,25 0,18 0, ,55 0,37 0,25 0, x 40 0,75 0,55 0,37 0,18 1,1 0,75 0,55 0, S 24 x 50 1, , , ,37 90L 24 x 50 2,2 1,5 1,1 0,55 100L 28 x ,2 0, , , M 28 x ,2 1,5 5,5 2,2 132S 38 x 80 5,5 3 7, M 38 x 80-7,5 3 5, , M 42 x L 18, , M 18,5 48 x L L 55 x , S , x x M M 60 x x S x x M S M 65 x x L L 75 x x L 80 x x Minsta säkerhetsfaktorn för dessa är 1, Sid 11

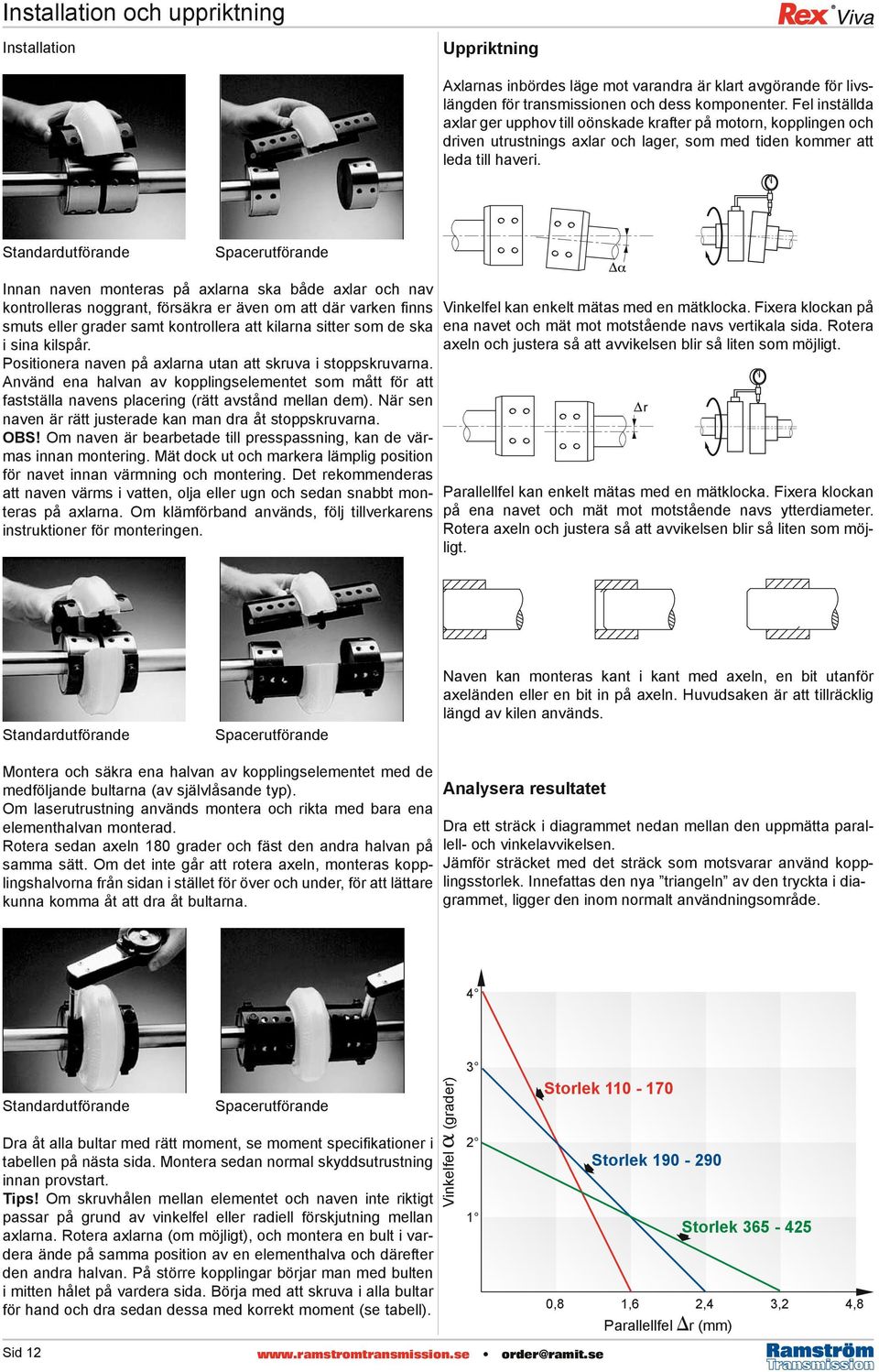

12 Installation och uppriktning Installation Uppriktning Axlarnas inbördes läge mot varandra är klart avgörande för livslängden för transmissionen och dess komponenter. Fel inställda axlar ger upphov till oönskade krafter på motorn, kopplingen och driven utrustnings axlar och lager, som med tiden kommer att leda till haveri. Standardutförande Spacerutförande Innan naven monteras på axlarna ska både axlar och nav kontrolleras noggrant, försäkra er även om att där varken finns smuts eller grader samt kontrollera att kilarna sitter som de ska i sina kilspår. Positionera naven på axlarna utan att skruva i stoppskruvarna. Använd ena halvan av kopplingselementet som mått för att fastställa navens placering (rätt avstånd mellan dem). När sen naven är rätt justerade kan man dra åt stoppskruvarna. OBS! Om naven är bearbetade till presspassning, kan de värmas innan montering. Mät dock ut och markera lämplig position för navet innan värmning och montering. Det rekommenderas att naven värms i vatten, olja eller ugn och sedan snabbt monteras på axlarna. Om klämförband används, följ tillverkarens instruktioner för monteringen. Vinkelfel kan enkelt mätas med en mätklocka. Fixera klockan på ena navet och mät mot motstående navs vertikala sida. Rotera axeln och justera så att avvikelsen blir så liten som möjligt. Parallellfel kan enkelt mätas med en mätklocka. Fixera klockan på ena navet och mät mot motstående navs ytterdiameter. Rotera axeln och justera så att avvikelsen blir så liten som möjligt. Standardutförande Spacerutförande Naven kan monteras kant i kant med axeln, en bit utanför axeländen eller en bit in på axeln. Huvudsaken är att tillräcklig längd av kilen används. Montera och säkra ena halvan av kopplingselementet med de medföljande bultarna (av självlåsande typ). Om laserutrustning används montera och rikta med bara ena elementhalvan monterad. Rotera sedan axeln 180 grader och fäst den andra halvan på samma sätt. Om det inte går att rotera axeln, monteras kopplingshalvorna från sidan i stället för över och under, för att lättare kunna komma åt att dra åt bultarna. Analysera resultatet Dra ett sträck i diagrammet nedan mellan den uppmätta parallell- och vinkelavvikelsen. Jämför sträcket med det sträck som motsvarar använd kopplingsstorlek. Innefattas den nya triangeln av den tryckta i diagrammet, ligger den inom normalt användningsområde. 4 Standardutförande Sid 12 Spacerutförande Dra åt alla bultar med rätt moment, se moment specifikationer i tabellen på nästa sida. Montera sedan normal skyddsutrustning innan provstart. Tips! Om skruvhålen mellan elementet och naven inte riktigt passar på grund av vinkelfel eller radiell förskjutning mellan axlarna. Rotera axlarna (om möjligt), och montera en bult i vardera ände på samma position av en elementhalva och därefter den andra halvan. På större kopplingar börjar man med bulten i mitten hålet på vardera sida. Börja med att skruva i alla bultar för hand och dra sedan dessa med korrekt moment (se tabell). Vinkelfel (grader) Storlek Storlek ,8 1,6 2,4 3,2 4,8 Parallellfel Storlek r (mm)

13 Allmän beskrivning Kopplingsnav Skruvförband Standardnaven är stålnav som även finns i utförande för kläm. Rostfria nav samt olika ytbehandlingar finns att beställa för speciellt korrosiva miljöer. Alla navtyper är utbytbara mot varandra. Höghastighetsringar för VSX-utförande Tillverkade av smidesstål och används bara för utförande VSX där de är standard. Skruvarna är speciellt utvalda, med tanke på stålskornas utfomning, och har radiellt tandad skallfläns samt ESLOC gänglåsning för att säkerställa ett tillförlitligt förband. Då skruvarna monteras radiellt så undviks situationer med blindmontage. Momentet mellan kopplingsnav och element överförs via friktionen mellan stålskon och navet tack vare skruvförbandets klämkraft. Rekommenderat åtdragningsmoment för bultarna Bult storlek Typ VS Masströghetsmoment Åtdragningsmoment (Nm) Hylsnyckel mm 110 M M M M M M M M M M M M Kopplingsparametrar Axiell styvhet Radiell styvhet Axial kraft vid 1500 r/min Axiell krympning Max varvtal Max varvtal TN förborrat nav kläm Nm Nm/rad N/mm N/mm Nm/rad (N) (mm) n/min n/min Vridmoment Vridstyvhet Vinkelstyvhet Typ V Masströghetsmoment förborrat nav kläm , , , , , , , , , , , , , , , , , , , , , , , , , , ,0173 0, ,0213 0, , ,0303 0, ,0439 0, , ,0760 0, ,095 0, , ,192 0, ,240 0, , ,373 0, ,493 0, , ,18 1, ,34 1, , ,72 1, ,98 1,78 De statiska värdena för styvhet gäller +/- 20%. Sid 13

14 Skötselanvisningar Skötselanvisningar Förtidigt uppkomna fel Skulle Viva kopplingen haverera oftare än vid normala serviceintervall, gå igenom ingående parametrar för kopplingen igen och kontrollera att rätt storlek valts, innan bytet av kopplingselement. Andra faktorer som kan påverka livslängden är: Aggresiv miljö Stora torsionsvariationer Stor vinkel eller radiell förskjutning mellan axlarna Stora rörelser på ansluten utrustning/maskin Höga peakar i vridmomentet och last som överstiger tillåtna värden Hela drivsystemet körs på fel varvtal eller med delar som inte är kompatibla/anpassade för varandra. Rexnord Viva är en högkvalitativ flexibel koppling av elastomer typ, designad för att passa stötig last, vibrationer, och andra krafter som uppstår i en roterande utrustning. Det flexibla materialet som används i Viva elementen är Polyuretan och är framtaget speciellt för att kunna absorbera alla dessa skadliga krafter och ge en mjuk gång som ger längre livslängd och lägre total underhållskostnad på utrustningen. Förebyggande underhåll Många av Rexnords elastomerkopplingar har varit i bruk i över 10år, fortfarande med det ursprungliga elastiska kopplingselementet. Har man möjlighet kan man visuellt kontrollera kopplingens skick då och då. Man kontrollerar då den elastiska delen, så den inte fått sprickor eller missfärgningar (en mörkare gul färg signalerar materialförändringar). Man kontrollerar främst det V-formade diket och skarven mellan det elastiska materialet och plåtflänsen. Ytsprickor kan förekomma under tuffa förhållanden, som t.ex. i kyltorn och aggressiv miljö (ph <4 eller >10). I kritiska applikationer kan man minska risken för oväntade stopp genom att schemalägga regelbundna byten av de elastiska kopplingselementen. Frekvensen av bytena beror på arbetsförhållandena och miljön. Livslängden på en rätt dimensionerad koppling som lagrats och används under normala förhållanden (luftfuktighet <85%, temp. <30 C) bör ha en livslängd på minst 7-8år från tillverknings datum. (Det sitter ett klistermärke med tillverknings datum på alla elastiska kopplingselement, ex. 1Q99 betyder första kvartalet 1999). När en koppling varit i drift ett tag kan det hända att en viss torsions (vrid-) sättning uppkommer i den flexibla delen (sättningar på 5-6mm för storlek V215 och något mer för de större storlekarna). Detta påverkar dock inte kopplingens prestanda. Det som händer är att en liten del av elementet påverkats över sträckgränsen för materialet och deformerats något. En mycket stor sättning/deformation kan bero på att man valt fel storlek och en närmare titt på applikationen och parametrarna bör göras. Demonteras ett element av någon anledning, ska det återmonteras i samma rotationsriktning igen som innan. Installation och byte av element De tvådelade elastiska elementen är konstruerade för lätt installation och utbyte av gammalt element. Alla elementhalvor är vägda och packade i viktmatchade par för optimerad balans och mjuk gång. För att få bästa prestanda ska man alltid installera båda elementhalvorna från samma förpackning. Byt aldrig ut bara den ena halvan mot en ny, det kan ge både torsions- och balans- fel. Följ hänvisningarna i Rex Viva installations instruktioner för mer information. Rexnord har teknisk erfaren personal tillgänglig som kan svara på frågor och/eller hjälpa till att göra en felanalys. Begränsningar Även då Viva kopplingarna är konstruerade för att passa de mest generella kopplings applikationer, finns det vissa begränsningar som bör beaktas: Temperatur - Maximum 95 C, Minimum -40 C. En kombination av hög temperatur och hög fuktighet minskar kopplingens livslängd. Kontakta Rexnord för specifik applikations analys Kemisk miljö - Tumregel - Polyuretan är mer resistent mot kemikalier än gummi. Vi hänvisar till kemisk motståndstabell eller fabriken för specifikationer. Utrymmes begränsningar - Större ytterdiameter än motsvarande metallkopplingar. Pendlande utrustning - Högre servicefaktor krävs. (Se servicefaktor tabell med fotnoter på sida 10 och 11 i Viva bulletinen). Undvik applikationer där både drivande och driven utrustning pendlar. Axiella tryck - Om kopplingen monteras i ett drivsystem som är känsligt för axialtryck, t.ex. där hylslager, pilkuggsteg etc. förekommer, kan det vara aktuellt med förspänning eller justering av motoraxelns position under installationen, konsultera Rexnord. Ångturbiner - Denna koppling är inte att rekomendera för ångturbiner, såvida man inte helt kan skydda kopplingen mot ånga och hastigheter som överstiger kopplingens max varvtal. Lagrings tips Som med andra elastomerer eller gummi material åldras denna koppling. Utsätts elementet under längre tid för höga temperaturer och hög luftfuktighet (över 30 C och 85% RH, t.ex. ett tropiskt klimat) under lagerhållningen försämras materialet. Kan inte detta lagringsförhållande undvikas bör elementen beställas med speciell vattentät packning. För att maximera servicefaktorn rekomenderas att alltid använda de älsta elementen först. Rex Viva elementen är tillverkade av en speciell uretan med speciella tillsatser som maximerar prestandan och minskar åldrandets effekt. Rätt applicerad kommer Rex Viva kopplingen att driva och skydda er maskin/utrustning under många år. Sid 14

15 Ramströms transmissionsprodukter Ett komplett program Sid 15

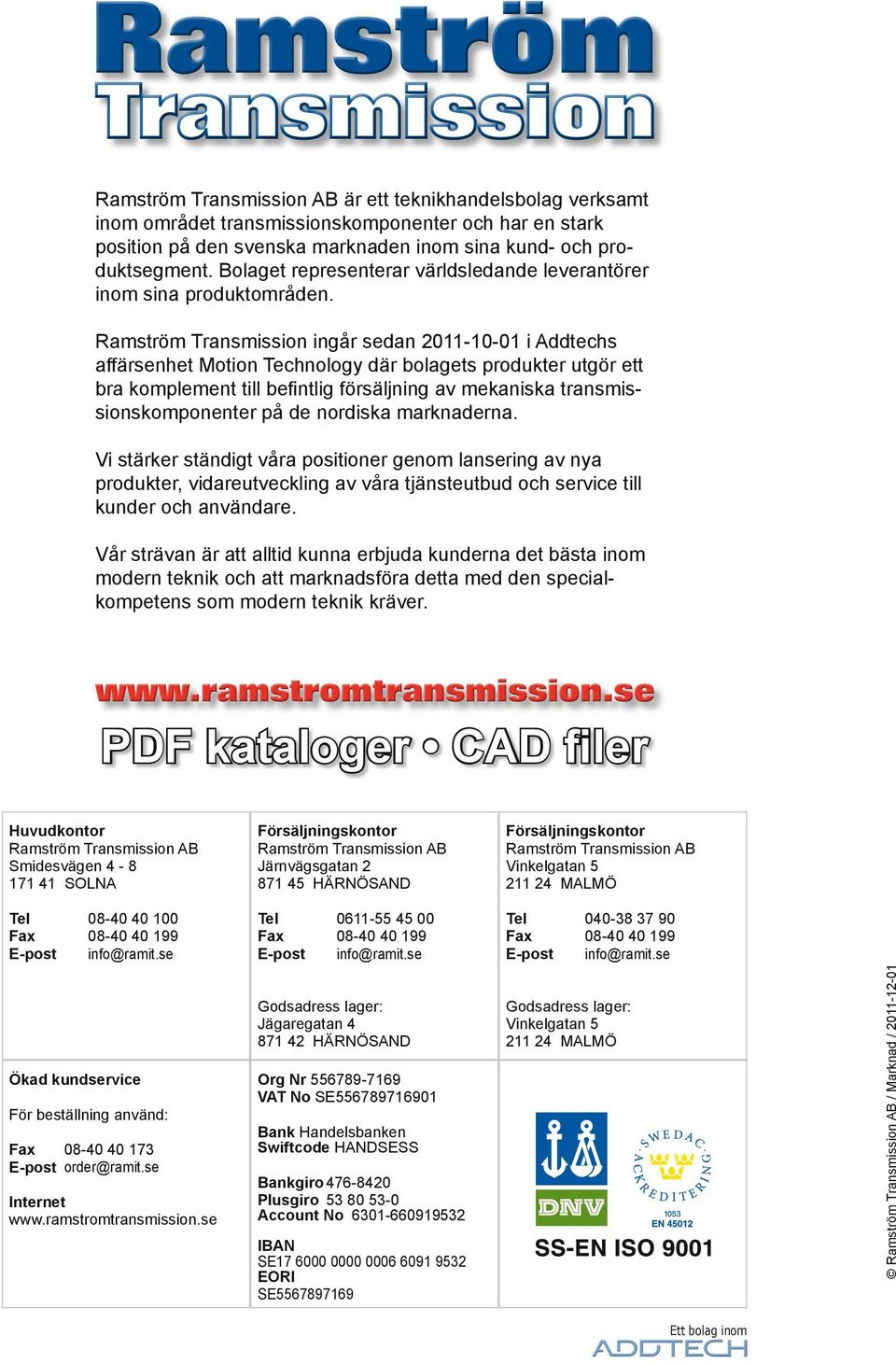

16 Ramström Transmission AB är ett teknikhandelsbolag verksamt inom området transmissions komponenter och har en stark position på den svenska marknaden inom sina kund- och produktsegment. Bolaget representerar världsledande leverantörer inom sina produktområden. Ramström Transmission ingår sedan i Addtechs affärsenhet Motion Technology där bolagets produkter utgör ett bra komplement till befintlig försäljning av mekaniska transmissionskomponenter på de nordiska marknaderna. Vi stärker ständigt våra positioner genom lansering av nya produkter, vidareutveckling av våra tjänsteutbud och service till kunder och användare. Vår strävan är att alltid kunna erbjuda kunderna det bästa inom modern teknik och att marknadsföra detta med den specialkompetens som modern teknik kräver. PDF kataloger CAD filer Huvudkontor Ramström Transmission AB Smidesvägen SOLNA Försäljningskontor Ramström Transmission AB Järnvägsgatan HÄRNÖSAND Försäljningskontor Ramström Transmission AB Vinkelgatan MALMÖ Tel Fax E-post info@ramit.se Tel Fax E-post info@ramit.se Tel Fax E-post info@ramit.se Ökad kundservice För beställning använd: Fax E-post order@ramit.se Internet Godsadress lager: Jägaregatan HÄRNÖSAND Org Nr VAT No SE Bank Handelsbanken Swiftcode HANDSESS Bankgiro Plusgiro Account No IBAN SE EORI SE Godsadress lager: Vinkelgatan MALMÖ Ramström Transmission AB / Marknad / Ett bolag inom
