INSTALLATIONS OCH SKÖTSELANVISNINGAR FÖR VATTENKYLARE RFU260 INSTALLATION: Kontrollera omedelbart att enheten inte skadats under transporten. Om detta skett anmäl detta till transportbolaget.

1 INSTALLATIONS OCH SKÖTSELANVISNINGAR FÖR VATTENKYLARE RFU260 INSTALLATION: Kontrollera omedelbart att enheten inte skadats under transporten. Om detta skett anmäl detta till transportbolaget. Anmälan måste göras av mottagaren inom sju dagar. Ersättningsanspråk för skador sju dagar efter mottagandet beaktas ej. Placera vattenkylaren i ett väl ventilerat utrymme, lämna minst 30 cm plats runt om för ventilation. Gärna skåp försett med låsbar dörr. ANSLUTNING AV VATTEN OCH EL: Vid anslutning till vattenledning rekommenderas att montera en avstängningsventil samt en vattensäkringsventil, detta som säkerhetsåtgärd vid vattenläcka eller maskinhaveri. Kylmaskinen har snabbkopplingar och några verktyg krävs ej vid montering. Anslutningarna på kylmaskinen är dimension ¼, 6 mm slang kan ej användas. På frontpanelen finns två anslutningar den översta (02) är kylt vatten till sifon och den under (01) är anslutning till vattenledning. Tänk på att slangarna inte ska ligger emot vassa kanter etc. Lägg slangarna i mjuka böjar så att kopplingarna ej pressas sneda. Låsbrickor måste monteras på vinklade anslutningarna på maskinen. Vattentrycket måste vara mellan 2 bar till 3,5 bar. Vid högre tryck montera reduceringsventil för att undvika haveri. Rekommenderat vattentryck ca 2,5 bar. När vattnet kopplats på kontrollera ev. läckage. Enheten ansluts till jordat 230V uttag. 1 VATTEN IN 2 VATTEN UT (till sifon) 3 TERMOSTAT 4 KONDENSOR ANVÄNDNING: Enheten behöver ca 45 minuter innan kallvatten produceras. Vattentemperaturen kan justeras med termostaten (03). För kallare vatten vrid termostaten medurs och moturs för att höja temperaturen. Rekommenderat läge är förinställt från fabrik. Vattenkylaren får inte lämnas med el/vatten påkopplat under en längre tid som t.e.x. semesterperiod eller skollov etc. Vattenkylaren för ej spolas med vatten, om läckage uppstår stäng genast vattenanslutning och dra ut stickkontakten från eluttaget. UNDERHÅLL. Ventilationen på enheten (04) rengöres med mjuk borste regelbundet. Smuts och dålig ventilation orsakar överhettning och risk för maskinavbrott. Har kylmaskinen ej använts under en längre tid så spola igenom ca 5 L vatten. Detta gör att äldre vatten töms ur systemet. Tänk på att inte spola mer än 5 L utan avbrott för då bryter aquastoppen tillförseln av vatten, detta bara om aquastopp är monterad. För rengöring/avkalkning kontakta servicebolag. GARANTI: Garantitid 12 månader. Garanti täcker konstruktionsfel, produktionsfel, materialfel, komponentfel samt kostnader för åtgärd av dessa. Garantin omfattar inte fel och defekter som uppstått i samband med transport, montering, installation, våld, olämpligt användande, bristfälligt underhåll och liknande förhållande som tillverkaren inte kan påverka.

2 Garantin omfattar inte personskador, produktionsstopp, andra följdskador eller indirekta skador. Vattenläckage pga ej monterad avstängningsventil/vattensäkring beaktas ej under garantiden ej heller framledes. CANENDEL skall under garantitiden kontaktas för felavhjälpning och service. Garantireparations som utförts utan avtal med CANENDEL ersätts inte. Vid anmälan av garantiåtgärd skall enhetens tillverkningsnummer som finns på märkskylten alltid anges. Apparater under 30 kg ska under garantitiden returneras till oss för felsökning/reparation. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE: Tillverkare: Zerica srl Zona Idustriale Termini Imerese-ITALY Vattenkylare RFU260 är tillverkad i överensstämmelse med lågspänningsdirektivet inklusive tillägg och motsvarande nationella lagstiftningar. Är i överensstämmelse med följande direktiv; EEC 2014/35/EU EEC 2014/30/EU Lågspänningsdirektiv: CEI : EN :2012 CEI EN /2011 EN : A1 : A11 : A2 : A12 :2010 IEC :2010 (5: utgåvan) EN :2010 IEC :2012 (3:e utgåvan) IEC :2010 (7:e utgåvan) + A1:2012 EMC direktiv: CEI EN /2008+A A CEI EN /1998+A IS A CEI EN /2007+A1+A Del3-2 CEI EN /2014 EN :2007 EN :2007+A1 :2011 EN :2006+A1 :2009+A2 :2009 EN :2013 RoHS direktiv: 2011/65/CE Enligt WEEE direktivet ska denna denna produkt återvinnas som elektronik/elektrisk apparatur. Kontakta din kommun för upplysningar. Canendel AB Gångspelsvägen Trelleborg Tel: info@canendel.se

1 2 3 4 5 6 7 8 A A B L BROWN B COMPR05001 MOTVE03 C N 50 Hz 230 V BLUE COMP ~ FAN ~ C D D E E F REVISIONE Creazione 02.12.13 Arch.

3 A A B L BROWN B COMPR05001 MOTVE03 C N 50 Hz 230 V BLUE COMP ~ FAN ~ C D D E E F REVISIONE Creazione Arch. Riccardo Rodonò MODIFICA DATA DISEGNATO Giuseppe Lo Piparo VERIFICATO E APPROVATO Schema Elettrico Electric Diagram DESCRIZIONE FOGLIO SHEET DESCRIPTION RFU CODICE ARTICOLO SAP CODE ITEM SAP DESCRIZIONE ARTICOLO DESCRIPTION ITEM ALTRI ARTICOLI OTHER ITEMS F 1 AI TERMINI DELLE VIGENTI LEGGI SUI DIRITTI D'AUTORE IL PRESENTE DISEGNO NON POTRA' ESSERE COPIATO, RIPRODOTTO O CONSEGNATO A TERZI O DITTE CONCORRENTI N.B. - DEL PRESENTE DISEGNO E' VALIDA SOLAMENTE LA COPIA CON INDICE MAGGIORE. DISEGNO ESEGUITO A CAD - VIETATA LA MODIFICA MANUALE 6 7 8

4 JUSTERA VATTENFLÖDE PÅ TAPPHUVUD VATTENFLÖDET JUSTERAS GENOM ATT VRIDA SKRUVEN I NÅGON RIKTNING. KONTRAMUTTERN MÅSTE DRAS ÅT EFTER JUSTERING. TIPS! OM REDUCERINGSVENTIL ÄR MONTERAD SKA TAPPHUVUDETS FLÖDE VARA FULLT ÖPPET OCH TRYCKET/FLÖDET JUSTERAS PÅ REDUCERINGSVENTILEN.

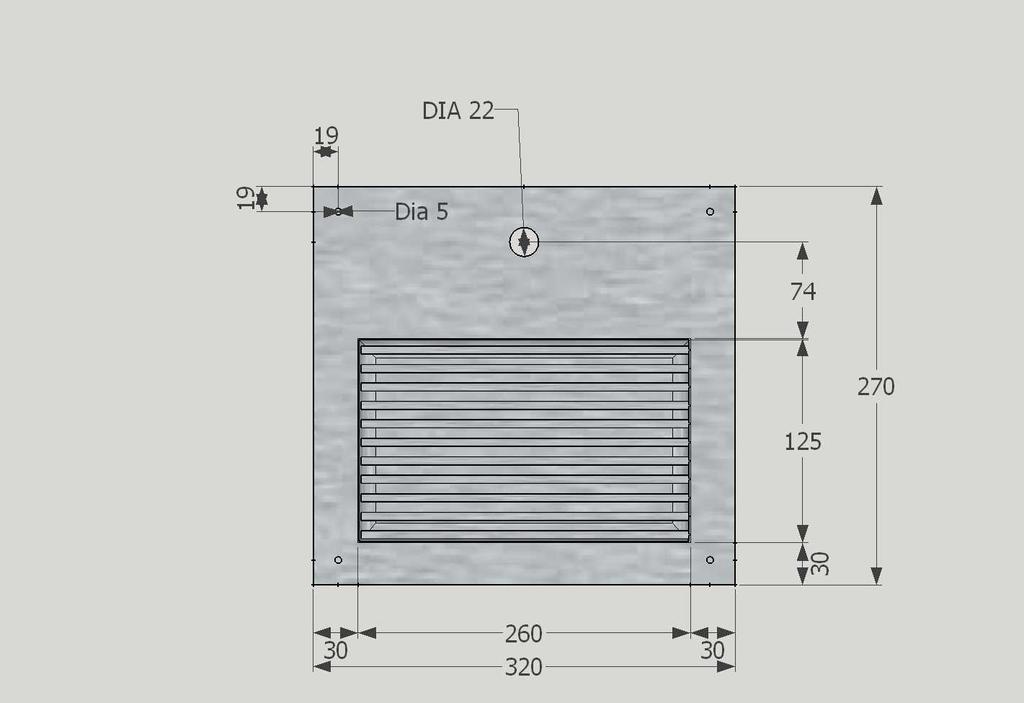

7 Håltagningsmått på rostfri spillbricka Canendel AB Gångspelsvägen Trelleborg

8 OM VATTENKYLAREN INTE FUNGERAR Vattnet blir inte kallt: Är anslutningssladden inkopplad? Kontrollera att det är ström fram till vattenkylaren? Är vattenkylaren avstängd på termostaten? Vridtermostaten motsols. Om den inte startar anlita servicetekniker för kontroll. Inget vatten kommer i Är vattnet på påkopplat? Kontrollera att avstängningsventiler är öppna sifonen/tappkranen: Har vattensäkringen löst ut Återställ vattensäkringen. Se sep. instruktion. Flödet är dåligt i sifonen/tappkranen: Dåligt flöde: Sifonen "läcker" i stängt lägen: Justera flödet på sifonen (se sep. instruktion) Om enheten är försedd med reduceningsventil för vattentrycket kan trycket ökas. Justera med ställskruv (5 på sprängskissen) Avlägsna den oranga plasthatten på ventilen och justera, motsols för att öka trycket. SERVICE OCH FELAVHJÄLPNING PÅ VATTENSIFON För lågt vattentryck, justera ev. reduceringsventil. Kontrollera gummipackningen på käglan (3 på sprängskissen) Tryckbygeln är trög: Vattentrycket är för högt. Montera reduceringsventil. Käglan (3) kan behövas smörjas. DEMONTERING AV KÄGLA Stäng av vattentrycket. Lossa mutter (1). Montera av blå tryckbygel (14). Lås tryckknappen med en dorn och lossa käglan (3) med en spårskruvmejsel ovanifrån. Tryck upp knappen (16) med fingret så att käglan kan lyftas ut uppåt. Fetta in käglan med livsmedelsgodkänt fett. Återmontera i omvänd ordning. ÅTERSTÄLLNING AV VATTENSÄKRING Montera bort vattensäkringen och återställ genom att trycka ned röd knapp som är placerad i inloppet.
