1 KYLMASKIN CoolDX Installations- och skötselanvisning Storlek SE.COOLDX.INST

2 Innehållsförteckning 1. Översikt Allmänt Funktionsprincip 4 2 Säkerhetsinstruktioner Säkerhetsbrytare/huvudströmbrytare Risker Elutrustning Behörighet Dekaler 5 3 Installation Avlastning/intransport Hantering med truck Hantering med kran Uppställning Installationsprincip Höjdanpassning till GOLD/vattenlås Anslutning till GOLD-aggregat, CoolDX, storlek Anslutning till GOLD-aggregat, CoolDX, storlek Kanalanslutning, CoolDX storlek Kanalanslutning, CoolDX storlek Dränering av kylbatteri Tilluftsfilter Kondensmatta 10 4 Elanslutning Kraftanslutning Anslutning av kounikationskabel 11 5 Igångkörning Förberedelser Innan första uppstart Uppstart Driftspressostater Fasföljdsvakt Åtgärd vid fel fasföljd 12 6 Larm 12 7 Underhåll Rengöring Hantering av köldmedium Årlig kontroll Service 13 8 Felsökning och läcksökning Felsökningsschema Läcksökning 14 9 Mått CoolDX CoolDX CoolDX CoolDX Allmänna tekniska data Elutrustning Internt kopplingsschema CoolDX 08-40, samtliga effektvarianter och storlek 60, effektvariant CoolDX 60 effektvariant CoolDX 60 effektvariant Igångkörningsprotokoll Reservation för ändringar.

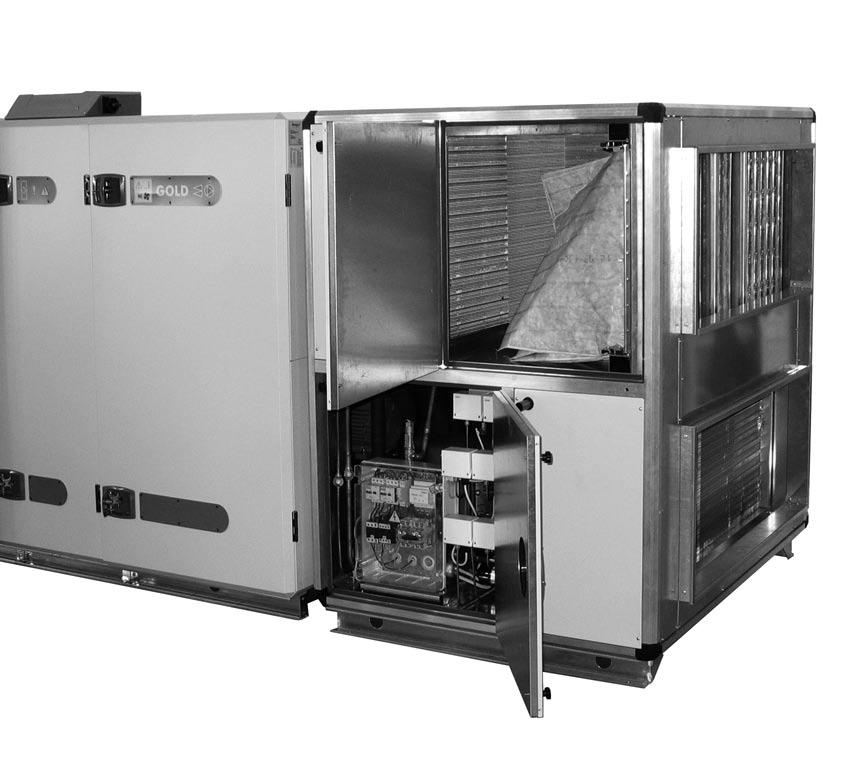

3 1. Översikt 1.1. Allmänt Kylmaskin CoolDX Kylmaskin CoolDX är en komplett kylmaskin för komfortkyla i luftbehandlingssystem. Alla komponenter är kyltekniskt och elektriskt färdigkopplade och samlade i ett gemensamt hölje. Höljet är uppbyggt med aluminiumprofiler saanhållna av plasthörn. Paneler i sandwichkonstruktion bestående av galvaniserad ytterplåt (0,7-1 ), synliga delar målade (NCS 2005 Y 30R), innerplåt (1 ) i aluzink och mellanliggande isolering (35 ) av expanderad polyuretan. Kylbatteri och kondensor är uppbyggda av kopparrör och profilerade aluminiumlameller, höljet är utfört i varmförzinkad stålplåt. Maskinerna är provkörda före leverans. CoolDX finns i 16 effektvarianter fördelade på sex fysiska storlekar, passande till GOLD storlek Kompressorer Storlek 60, effektvariant 2 och 3, innehåller en kolvkompressor och en scrollkompressor, alla övriga storlekar/effektvarianter innehåller två kolvkompressorer vardera. Fullständigt direktverkande system CoolDX har ett fullständigt direktverkande system. På den kalla sidan finns ett förångningsbatteri för direktförångande köldmedium och på den varma sidan finns ett kondensorbatteri. Köldmedium CoolDX har dubbla köldmediekretsar som är skilda från varandra. Köldmedium är R407C. Köldmediekretsarna är fyllda vid leverans. Detta köldmedium har ingen idag känd inverkan på ozonskiktet och det finns inga nu kända restriktioner inför framtiden. Köldmediemängd Se avsnitt 10. Allmänna tekniska data. Installationskontroll Installationskontroll av ackrediterad kylfirma krävs om köldmediemängd i kylmaskin överstiger 3 kg. Installationskontroll skall utföras för samtliga CoolDX, utom storlek 08, effektvariant 1. Rapporteringsskyldighet Rapporteringsskyldighet till lokal tillsynsmyndighet föreligger om saanlagd fyllnadsmängd överstiger 10 kg. Årlig kontroll Årlig kontroll av ackrediterat kontrollorgan krävs om köldmediemängd i kylmaskin överstiger 3 kg. Årlig kontroll skall utföras för samtliga CoolDX, utom storlek 08, effektvariant 1. Kvalitetssystem ISO 9001 och miljöledningssystem ISO Swegon arbetar seriöst med certifierat kvalitetssystem enligt ISO 9001 och certifierat miljöledningssystem enligt ISO Reservation för ändringar. 3

4 1.2 Funktionsprincip FD2 IPL2 VET2 FD1 IPL1 VET1 COND EVAP M1 VSL1 HP BP1-2 HP BP1-3 VSH2 BP1 VSL2 M2 COND Kondensor VSH1 Övertrycksskydd VSH2 Övertrycksskydd BP1-3 Högtryckspressostat, begränsande 26 bar BP1 Lågtryckspressostat, begränsande 2,5 bar BP2-3 Högtryckspressostat, begränsande 26 bar BP2 Lågtryckspressostat, begränsande 2,5 bar BP1-2 Högtryckspressostat, larmande 28 bar BP2-2 Högtryckspressostat, larmande 28 bar M1 Kompressor M2 Kompressor VSL1 Lågtrycksskydd VSL2 Lågtrycksskydd EVAP Förångare VET1 Expansionsventil med termostat VET2 Expansionsventil med termostat IPL1 Siktglas, kylmediekrets 1 IPL2 Siktglas, kylmediekrets 2 FD1 Filtertork FD2 Filtertork BP2 Funktion I kylmaskinen finns två köldmediekretsar. Kretsarna är skilda från varandra. Varje krets är försedd med var sin kondensor av lamelltyp, förångare av lamelltyp och kompressor. De två kompressorerna har olika kapacitet, vilket möjliggör reglering i 3 steg. LP HP HP LP BP2-2 BP2-3 Det gasformiga köldmediet komprimeras av kompressor M1 och M2 och går därefter till kondensor COND, där det kyls ned av frånluften och kondenserar till vätskeform. Det vätskeformiga köldmediet flödar genom expansionsventil VET1 och VET2, trycket och temperaturen minskar. Från expansionsventilerna avancerar köldmediet vidare till förångare EVAP, där köldmediet förångas och kyler uteluften. Efter förångare EVAP förs det förångade köldmediet vidare till sugsidan av kompressorerna för att komprimeras igen. Reglering Kyleffekten regleras i tre steg binärt, genom att en eller två kompressorer är i drift. Via reläer på den i CoolDX monterade IQnomic Plus-modulen, styrs kylkompressorer från GOLD-aggregatet. Steg 1: Vid kylbehov, startas kompressor M1. Steg 2: Vid ytterligare kylbehov, startar kompressor M2 samtidigt som kompressor M1 stannar. Inställbar tidsfördröjning (stegtid 300 sekunder) säkerställer att kompressor M2 inte startar förrän kompressor M1 ger full kapacitet. Steg 3: Vid ytterligare kylbehov återstartas kompressor M1 och körs samtidigt som kompressor M2. Detta tredje kylsteg fördröjs också av inställd tidsfördröjning, dessutom måste återstartstiden (480 sekunder) för kompressor M1 ha löpt ut. Vid minskat kylbehov med efterföljande nedstegning finns ingen fördröjning mellan kompressorer. Återstartstid (480 sekunder) för kompressor M1 måste ha löpt ut om den skall kunna starta igen i steg 1 efter att körts i steg 3. När någon kompressor stoppats, måste återstartstid löpa ut innan återstart kan ske. Återstartstid räknas från en start till nästa start. Lågtryckspressostater BP1/BP2 och högtryckspressostater BP1-3/BP2-3 (driftspressostater för resp. krets), säkerställer att systemets tryck är inom fastställda gränser. Om trycket i kylkrets blir för lågt, eller om trycket i kondensorkrets blir för högt, stoppas kompressor och texten TRYCKBEGRÄNSNING visas växelvis i GOLD-aggregatets handterminal. När återstartstid löpt ut, försöker kompressor återstarta. Om tryck stiger ytterligare, löser högtryckspressostat BP1-2 resp. BP2-2 ut och stoppar GOLD-aggregatet och kylmaskin CoolDX. Larm 85 och 86 visas i GOLD-aggregatets handterminal. Pressostaterna BP1-2 och BP2-2 återställs manuellt genom att trycka på knapp belägen under skyddsstrumpa på pressostatens ovansida. Detta kan ske utan att demontera skyddsstrumpan. 4 Reservation för ändringar.

5 2 Säkerhetsinstruktioner 2.1 Säkerhetsbrytare/huvudströmbrytare Säkerhetsbrytaren är placerad på kylmaskinens inspektionssida. Säkerhetsbrytaren skall ej användas för start eller stopp av kylmaskinen. Säkerställ att CoolDX är avstängd genom att stoppa luftbehandlingsaggregatet eller genom att tillfälligt stänga av kylmaskinen via handterminalen, se GOLD drift- och skötselinstruktion. När detta är gjort kan ströen brytas på säkerhetsbrytaren. Observera Stäng alltid av säkerhetsbrytaren vid servicearbete om inget annat anges i respektive instruktion. 2.2 Risker Varning Vid ingrepp kontrollera att spänningen till kylmaskinen är bruten. Varning Maskinens inspektionsdörr får ej öppnas då GOLD-aggregatet är i drift. Dörren kan slå upp och orsaka personskada. 2.3 Elutrustning Innanför en av inspektionsdörrarna sitter maskinens elutrustning monterad i separat elskåp. 2.4 Behörighet Endast behörig elektriker får utföra elinstallation av maskinen. Ingrepp i eller reparation av köldmediekretsen får endast utföras av ackrediterat kylföretag. Övriga ingrepp i maskinen bör endast utföras av servicepersonal utbildad av Swegon. 2.5 Dekaler Typnuerskylt med typbeteckning, serienuer, köldmediemängd. finns placerad på maskinens dörr. Typbeteckning: GOLD-storlek Effektvariant COOLDX-aa-A-c-d-e Varning Under inga omständigheter får köldmediekretsen öppnas av obehörig personal, då gas under högt tryck finns i kretsen. Riskområden med köldmedium Riskområde för köldmedium är i princip inuti hela kylmaskinen. För hantering vid läckage, se avsnitt 7.2. Köldmedie som används är R 407C. Reservation för ändringar. 5

6 3 Installation 3.1 Avlastning/intransport Observera All transport skall ske med kylmaskinen i horisontellt läge Hantering med truck 3.2 Uppställning Kylmaskinen CoolDX placeras på lämplig plats i fläktruet. Säkerhetsbrytare/huvudströmbrytare skall ha erforderligt utrye för betjäning enligt gällande elföreskrifter. Maskinen kan ställas med baksidan mot en vägg, men för att underlätta eventuell service av bakre kompressor rekoenderas ett avstånd på ca. 1 meter. Varning Hög tyngdpunkt! Lyft kylmaskinen försiktigt Hantering med kran Placera två linspridare på kylmaskinens ovansida och två på undersidan av pallen eller under kylmaskinen och lyft i pallen (eller i kylmaskinen om pallen ej skall medfölja). Se skiss. 6 Reservation för ändringar.

7 3.3 Installationsprincip Kylmaskin CoolDX placeras mot GOLD-aggregatets uteluft- och avluftssida, se skiss. Kylmaskin CoolDX är anpassad i dimensioner och kapacitet för anslutning till luftbehandlingsaggregat GOLD storlek För förteckning över effektstorlekar av kylmaskiner som är anpassade till respektive aggregatstorlek, se avsnitt 10. Allmänna tekniska data. CoolDX 08 Högerutförande Vänsterutförande CoolDX Högerutförande Kylbatteri nedre plan/gold fläktplacering 1 Kylbatteri övre plan/gold fläktplacering 2 Vänsterutförande Kylbatteri övre plan/gold fläktplacering 1 Kylbatteri nedre plan/gold fläktplacering 2 Uteluft Tilluft Frånluft Avluft Reservation för ändringar. 7

8 3.3.1 Höjdanpassning till GOLD/vattenlås CoolDX storlek 08 I kombination med GOLD RX 08 Konstruktionen av GOLD-aggregatet gör det nödvändigt att placera det på stativ eller någon form av fundament för att kunna öppna inspektionsdörrar. Stativ finns som tillbehör. Motsvarande stativ finns som tillbehör även till CoolDX. Stativen är höjdanpassade till varandra och möjliggör även utrye för ev. vattenlås i nedre plan (högerutförande). I kombination med GOLD PX 08 Luftbehandlingsaggregatet levereras på ett 180 högt fundament. Motsvarande fundament finns som tillbehör även till CoolDX. Fundamenten är höjdanpassade till varandra och möjliggör även utrye för ev. vattenlås i nedre plan (högerutförande). CoolDX storlek Luftbehandlingsaggregat GOLD och kylmaskin CoolDX levereras med en 100 hög bottenbalk Anslutning till GOLD-aggregat, CoolDX storlek Guiringstätningar för cirkulär anslutning (2 st, ingår ej i leverans), skjuts in i GOLD-aggregatets utelufts- resp. avluftsanslutning. Se också installationsanvisning GOLD. Om CoolDX skall dockas direkt mot GOLD-aggregatet: Med hjälp av truck eller handtruck, placeras CoolDX mot GOLD-aggregatet enligt avsnitt 3.3 Installationsprincip. Se till att guiringstätningar på GOLD-aggregatet skjuts in i kanalanslutningarna på CoolDX-aggregatet, se skiss. OBS! Iakttag försiktighet för att förhindra skador på aggregat och guiringstätningar! GOLD Guiringstätning CoolDX Gäller vid kylbatteri i nedre plan: Vid vattenlås (tillbehör), måste GOLD-aggregatet och kylmaskinen höjas minst 50 för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret justerbara stödfötter. Avstånd, GOLD/CoolDX 50 CoolDX storlek 60 Luftbehandlingsaggregat GOLD och kylmaskin CoolDX levereras med en 100 hög bottenbalk och 100 höga stödfötter. Stödfötterna kan tas bort eller behållas. CoolDX Gäller vid kylbatteri i nedre plan: Vid vattenlås (tillbehör), måste GOLD-aggregatet och kylmaskin CoolDX höjas minst 50, utöver bottenbalk, för att vattenlåset skall få plats. Detta utförs lämpligen genom att låta de fabriksmonterade stödfötterna vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). GOLD Om CoolDX skall placeras på annat ställe: Placera CoolDX på lämpligt ställe i fläktruet. Guiringstätningar (2 st, ingår ej i leverans) skjuts in i aktuella kanalanslutningar på CoolDX, se avsnitt 3.3 Installationsprincip. Kanaler ansluts mellan GOLD-aggregatet och CoolDX-aggregatet. Beroende på avståndet mellan GOLD-aggregat och CoolDX-aggregatet, kan kounikationskabel och slangar behöva förlängas (ingår ej i leverans). 8 Reservation för ändringar.

9 3.3.3 Anslutning till GOLD-aggregat, CoolDX storlek Montera tätningslist på GOLD-aggregatets utelufts- resp. avluftsanslutning. Se också installationsanvisning GOLD. Om CoolDX skall dockas direkt mot GOLD-aggregatet: Placera CoolDX mot GOLD-aggregatet, med hjälp av truck eller handtruck, enligt avsnitt 3.3 Installationsprincip. Se till att anslutningar på GOLD-aggregatet och CoolDX linjerar och är dikt an mot varandra. OBS! Iakttag försiktighet för att förhindra skador på aggregat! Anslutningar gejdas ihop (tillbehör, gejdskenor TBLZ-2- aa-08), se installationsanvisning GOLD. Avstånd, GOLD/CoolDX 71 Skarvnippel Blå slang Vit slang Nippplar i mellanplan Tryckgivare CoolDX GOLD Frånluftsfläkt Befintliga slangar för mätning Kanalanslutning av filtertryckfall i GOLD GOLD CoolDX Tilluftsfilter CoolDX levereras med tilluftsfilter, varför tilluftsfilter i GOLD-aggregat skall demonteras. Slangar för att mäta lufttryckfall över tilluftsfilter i CoolDX finns medlevererade i kylmaskinen. Dessa är anslutna i CoolDX från fabrik. De skall dock anslutas till GOLD-aggregatets filterslangar för tryckfallsmätning över tilluftsfilter. Om CoolDX skall placeras på annat ställe: Placera CoolDX på lämpligt ställe i fläktruet. Kanaler ansluts mellan GOLD-aggregatet och CoolDX-aggregatet så att anslutningar stäer med avsnitt 3.3 Installationsprincip. Kanaler och anslutningar gejdas ihop (tillbehör, gejdskenor TBLZ-2-aa-08), se installationsanvisning GOLD. Beroende på avståndet mellan GOLD-aggregat och CoolDX-aggregatet, kan kounikationskabel och slangar behöva förlängas (ingår ej i leverans) Kanalanslutning, CoolDX storlek Kylmaskin förses med guiringstätning för cirkulär anslutning till kanal (ingår ej i leverans), se också installationsanvisning GOLD. Dra slangar från CoolDX, genom kanalanslutningar till GOLD-aggregatets frånluftsfläkt. Demontera befintliga slangar för mätning av filtertryckfall från nipplar i GOLDaggregatets mellanplan. För att förhindra läckage, täta nipplar i mellanplan på lämpligt sätt. OBS! Demontera ej slangar på tryckgivare. Nipplar på tryckgivaren kan skadas. Skarva ihop blå slang från CoolDX med blå slang från GOLD-aggregatets tryckgivare med hjälp av medlevererade skarvnipplar. Gör på saa sätt med de vita slangarna. Se skiss. OBS! Andra varianter än den visad på skiss förekoer, se avsnitt 3.3 Installationsprincip. Förlägg slangar på ett säkert sätt med t ex buntband Kanalanslutning, CoolDX storlek Kylmaskin storlek har rektangulär anslutning. Kanalanslutning sker med gejdprofil (tillbehör, gejdskenor TBLZ-2-aa-08) Dränering av kylbatteri Kylbatteriet i kylmaskinen är försett med dräneringstråg och dräneringsanslutning (kondensvatten bildas i batteriet). Dränering skall anslutas till batteriet via vattenlås (tillbehör) och dras till avlopp. Reservation för ändringar. 9

10 3.3.8 Kondensmatta För att undvika kondensutfällning skall medleverade kondensmattor monteras invändigt i anslutningar mellan GOLD-aggregat och CoolDX, se skiss. Kondensmattor är självhäftande. Öppna inspektionsdörrar på GOLD-aggregatet och montera från denna sida. A Snitt A-A A Öppna inspektionsdörrar. Kondensmatta monteras invändigt i anslutningar mellan GOLD-aggregat och CoolDX Reservation för ändringar.

11 4 Elanslutning Observera För installation krävs behörig elektriker. 4.1 Kraftanslutning Elanslutning sker på säkerhetsbrytare på kylmaskinens framsida. Lossa de fyra skruvarna på säkerhetsbrytarens kapsling och ta bort locket. På kapslingens sidor finns knockout-hål för kabelgenomföring. Installation Gold Kounikationskabel skall anslutas till något av bus-uttagen på styrenheten, se inringat område på skiss. Inkoande kraftmatning för 400 V (5-ledarsystem, utom CoolDX storlek 60 effektvariant 3 som har 4-ledarsystem) ansluts direkt på säkerhetsbrytaren, som har fyra (tre för CoolDX storlek 60 effektvariant 3) brytande kontaktfunktioner. Plinten för inkoande jord finns i omedelbar närhet till säkerhetsbrytaren, se skiss. Dimensioneringen av kraftkabel skall också ta hänsyn till omgivningstemperatur och förläggningssätt. Tekniska data, se avsnitt 10. Använd ett av hålen i den avlånga guibeklädda kabelgenomföringen på baksidan av ellådans kopplingshuv, för att föra in kabel till styrenhet, se skiss. Här sker kraftanslutning För undan en del av kabelgenomföringen för att koa igenom med kounikationskabeln. Anslut kabeln till valfri bus-anslutning på styrenhet. Anpassa kabellängd i ellåda och passa till kabel i genomföring. Montera genomföring i korrekt läge igen. Fabriksmonterade kablar 4.2 Anslutning av kounikationskabel Det krävs enbart en kounikationsledning för att överföra information mellan CoolDX- och GOLD-styrningarna. All driftstatus och övrig information erhålls i GOLD-aggregatets handterminal. Om någon av funktionerna utekompensering, kylstegsblockering, kylforcering, soarnattskyla, CoolDX komfortstyrning och pumpstyrning för värmebatteri är aktiverat i GOLD-aggregatet krävs en extra utetemperaturgivare. För montering av utetemperaturgivare i kanal före CoolDX används tillbehör TBLZ Vid utomhusmontering av utetemperaturgivare används tillbehör TBLZ-1-24/25. Om utetemperaturvärde erhålls via kounikation till GOLD-aggregatet, behövs ej extra temperaturgivare. Kounikationskabel är ansluten i CoolDX-maskinens elutrustning och ligger ihoprullad bakom inspektionsdörr. Kounikationskabel dras genom förborrat hål i täckpanel på CoolDX inspektionssida. Medlevererad guimanschett monteras i det förborrade hålet. Förlägg kounikationskabel på ett säkert sätt från CoolDX till GOLD-aggregats kopplingshuv. Reservation för ändringar. 11

12 P1 L1 L SE.COOLDX.INST Igångkörning 5.1 Förberedelser Innan första uppstart Kraftmatning skall vara ansluten. Kounikationskabel till GOLD-aggregatet skall vara ansluten till någon av anslutningarna märkta Internal EIA-485. Kontrollera att alla säkringar och motorskyddsbrytare är tillslagna. GOLD-aggregatets styrsystem har en förprograerad fabriksinställning som gör att kylmaskinen är körklar när grundinställningar gjorts. Funktion för CoolDX skall aktiveras, se GOLD drift- och skötselanvisning för hantering av menyer i handterminalen Fasföljdsvakt CoolDX storlek 60, effektvariant 2 och 3, är utrustad med fasföljdsvakt för kompressor 2. För effektvariant 2 är fasföljdsvakten monterad i ellådan, se skiss. För effektvariant 3 är fasföljdsvakten integrerad med kompressor och monterad i dess anslutningsbox. Den saknar synlig indikering. Larm 86, CoolDX K2 utlöst, visas i GOLD-aggregatets handterminal. Larm 86 kan ha flera orsaker, fel fasföljd, utlöst motorskydd, utlöst högtryckspressostat (BP2-2) eller utebliven manöverspänning. Elutrustning i CoolDX Uppstart Ställ kylmaskinens säkerhetsbrytare i läge ON. Kontrollera att lysdiod L2 på IQnomic Plus-modulen lyser med fast sken (matning 24 V), och att lysdiod L1 blinkar (kounikation). Funktionsomkopplare skall vara i läge 6. Kontrollera i GOLD-aggregatets handterminal att aggregatets kylfunktion (under driftläge) är vald till autodrift, och att kylreglering är vald till CoolDX ekonomi eller CoolDX komfort. Gå via GOLD-aggregatets handterminal till manuell testmeny, se GOLD-aggregatets drift- och skötselanvisning. Navigera till IQnomic Plus och CoolDX. Kontroll: starta en kompressor åt gången, om någon kompressor inte startar erhålls larm. För CoolDX storlek 60, effektvariant 2 och 3, är rotationsriktningen för kompressor 2 viktig, se avsnitt Fasföljdsvakt. Sätt kompressorerna till 0 (stopp). Gå tillbaka till huvudmenyn. CoolDX är nu klar för drift och koer att startas vid kylbehov Driftspressostater CoolDX har två driftspressostater i varje kylkrets, en för lågtryck och en för högtryck. När drifttrycket, i någon av kretsarna, är utanför gränsvärden stoppas aktuell kompressor. Texten CoolDX TRYCK- BEGRÄNSNING visas i handterminalen tills trycket är inom gränsvärden igen. Kompressorn tillåts starta igen när återstartstid löpt ut. 1 2 Gäller endast storlek 60, effektvariant 2: När lysdiod 1 lyser finns minst två faser. När lysdiod 2 lyser är fasföljden korrekt Åtgärd vid fel fasföljd Varning Får endast utföras av behörig elektriker eller utbildad servicepersonal. Stoppa CoolDX genom att välja AVSTÄNGD i menyn INSTÄLLNINGAR. Ställ säkerhetsbrytaren i läge OFF på CoolDX. Bryt kraftmatning till CoolDX. Observera Rsf 077 CAREL Kontrollera att inkoande kraftmatning till CoolDX är bruten genom mätning. Växla två faser på inkoande matningskabel för att få rätt fasföljd (rotationsriktning). Koppla på kraftmatning till CoolDX. Ställ säkerhetsbrytaren i läge ON. Starta CoolDX enligt uppstart, se avsnitt ok alarm 6 Larm För larmbeskrivning, se GOLD drift- och skötselanvisning Reservation för ändringar.

13 7 underhåll 7.1 Rengöring Invändig rengöring av maskinen utföres vid behov med dasugare och fuktig trasa. Kontroll bör ske minst två gånger per år. 7.2 Hantering av köldmedium Köldmedium som används är R 407C. Vid leverans är köldmediekretsen färdigfylld. Varning Under inga omständigheter får köldmediekretsen öppnas av obehörig personal, då gas under högt tryck finns i kretsen. Ingrepp i eller reparation av köldmediekretsen får endast utföras av ackrediterat kylföretag. CoolDX är försedd med säkerhetsventil mot högt tryck vid hög temperatur skapad av t ex brand. Observera Påfyllning av köldmedium måste ske i enlighet med köldmedietillverkarens rekoendationer. Undvik direkt hudkontakt med köldmedium. Använd tätslutande skyddsglasögon, skyddshandskar samt täckande arbetskläder. Ordna ventilation/punktutsugning. Vid ögonkontakt Spola ögat med ögondusch (alternativt med ljuet vatten) i 20 minuter. Uppsök läkare. Vid hudkontakt Tvätta noga med tvål och ljuet vatten. Vid frysskada Uppsök läkare. Observera Vid eventuellt läckage av köldmedium, kontakta Swegon Service. Varning Om köldmediet koer i kontakt med eld eller på annat sätt upphettas kraftigt kan giftiga gaser bildas. 7.3 Årlig kontroll Årlig kontroll av ackrediterat kontrollorgan krävs om köldmediemängd i kylmaskinen överstiger 3 kg, se 10. Allmänna tekniska data. Rapporteringsskyldighet Rapporteringsskyldighet till lokal tillsynsmyndighet föreligger endast om saanlagd fyllnadsmängd i verksamheten överstiger 10 kg. 7.4 Service Endast servicepersonal utbildad av Swegon bör utföra ingrepp i maskinen. Reservation för ändringar. 13

14 8 Felsökning och läcksökning 8.1 Felsökningschema Symptom Möjlig orsak Åtgärd Kompressor ej i drift För låg kyleffekt Kompressor bryter på lågtryckspressostat Kompressor bryter på högtryckspressostat Kraftig påfrysning på förångare. Spänning bruten. Storlek 60, effektvariant 2 och 3: fel fasföljd. Kompressor brutit på säkerhetskretsen. Defekt kompressor. Spänning bruten. Storlek 60, effektvariant 2 och 3: fel fasföljd. Inget eller för lågt luftflöde över förångare. Termostat/reglerutrustning fel inställd eller defekt. Brist på köldmedie. Inget eller för lågt luftflöde över förångare. Expansionsventil defekt. Lågtryckspressostat defekt. Inget eller för lågt luftflöde över kondensor. För hög avluftstemperatur. Högtryckspressostat defekt. Defekt eller fel inställd expansionsventil. Inget eller för lågt luftflöde över förångare. Kontrollera manöver-/arbetsbrytare. Kontrollera säkringar. Kontrollera och ändra fasföljd. Kontrollera, återställ vid behov. Byt ut kompressor. Kontrollera manöver-/arbetsbrytare. Kontrollera säkringar. Kontrollera och ändra fasföljd. Kontrollera luftflödet. Justera inställning eller byt felaktiga komponenter. Anläggningen läcker. Täta och fyll på köldmedium. Kontrollera luftflödet. Kontrollera, bytut. Kontrollera, bytut. Kontrollera luftflödet. Kontrollera avluftstemperatur. Kontrollera, bytut. Kontrollera, byt ut eller ställ in. Kontrollera luftflödet. 8.2 Läcksökning I förebyggande syfte bör läcksökning av anläggningen ske minst en gång per år. Läcksökningen ska dokumenteras. Om kylanläggningen läcker visar sig detta i första hand genom försämrad kyleffekt, eller vid en större läcka, genom att anläggningen inte fungerar alls. Vid misstänkt läckage av köldmedium, kontrollera köldmedienivån i synglas placerat i kylmaskinens vätskeledning. Om det bubblar kontinuerligt och kraftigt i synglaset, och kylmaskinen ger märkbart lägre effekt, är det troligt att det finns ett läckage. Någon eller några bubblor vid uppstart, drift vid reducerad effekt eller normaldrift behöver inte betyda köldmediebrist. Om det bubblar i synglaset och anläggningen ger märkbart lägre effekt, tillkalla behörig servicehjälp. OBS! Ingrepp i köldmediesystemet får utföras endast av ackrediterat kontrollorgan (företag med erforderligt tillstånd) Reservation för ändringar.

15 9 mått 9.1 CoolDX 08 CoolDX, storlek L (längd) B (bredd) H (höjd) Kanalanslutning Ø CoolDX 12 CoolDX, storlek L (längd) B (bredd) H (höjd) K Kanalanslutning Ø K CoolDX CoolDX, storlek L (längd) B (bredd) H (höjd) K Kanalanslutning x x x K CoolDX 60 CoolDX, storlek L (längd) B (bredd) H (höjd) K Kanalanslutning x K 50 Leverans på 100 höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Uttag finns för justerbar stödfot. Reservation för ändringar. 15

16 10 Allmänna Tekniska data Kylsystem CoolDX CoolDX Effektvariant Nominell Nominellt Köldmedium Minimum Kraftmatning Vikt Storlek kyleffekt effektbehov R407c (kg) luftflöde (kg) (kw) 1 (kw) Krets 1 Krets 2 m 3 /s ,69 1,2 1,6 0,46 3-fas, 400V, 16A ,02 1,2 2,2 0,46 3-fas, 400V, 16A ,95 1,3 2,7 0,68 3-fas, 400V, 16A ,94 1,4 2,9 0,9 3-fas, 400V, 20A ,95 1,3 2,7 0,68 3-fas, 400V, 16A ,94 1,4 2,9 0,9 3-fas, 400V, 20A ,88 2,3 3,3 0,9 3-fas, 400V, 25A ,00 2,0 4,2 1,25 3-fas, 400V, 25A ,66 2,2 4,7 1,5 3-fas, 400V, 32A ,47 3,4 5,6 1,5 3-fas, 400V, 40A ,24 2,6 5,3 1,8 3-fas, 400V, 40A ,54 2,9 5,9 2,1 3-fas, 400V, 40A ,42 5,1 8,1 2,1 3-fas, 400V, 63A ,94 4,9 8,0 2,6 3-fas, 400V, 50A ,20 4,9 8,0 3,2 3-fas, 400V, 63A ,18 7,9 11,9 3,2 3-fas, 400V, 80A 944 1) Vid utetemperatur 28 C, 50% RH och frånluftstemperatur 25 C. Dimensionering Många faktorer påverkar vilken storlek av kylmaskin som fordras. CoolDX är konstruerad för att klara mycket olika förutsättningar. För korrekt dimensionering hänvisas till aggregatvalsprograet ProUnit Reservation för ändringar.

17 P1 L1 L P1 L1 L P1 L1 L SE.COOLDX.INST Elutrustning Elutrustningen i CoolDX är placerad innanför inspektionsdörr. För schematisk beskrivning, se skiss. Storlek 08-20, samtliga effektvarianter Storlek 30, effektvariant 1 Storlek 60, effektvariant Storlek 30, effektvariant 2 och 3 Storlek 40, samtliga effektvarianter Storlek 60, effektvariant 1 och Motorskyddsbrytare med hjälpkontakt för kompressor Motorskyddsbrytare med hjälpkontakt för kompressor Kontaktor med hjälpkontakt för kompressor Kontaktor med hjälpkontakt för kompressor Manöversäkring. 6. IQnomic Plus, styrenhet. 7. Fasföljdsvakt, endast storlek 60, effektvariant Transformator 400/230 V för manöverspänning. 9. Säkring 230 V manöverspänning Reservation för ändringar. 17

18 12 Internt ELschema 12.1 CoolDX 08-40, samtliga effektvarianter och storlek 60, effektvariant 1 Q = Lastfrånskiljare, anslutningspunkt för matningsspänning Mx = Kompressor PSC = Styrning för fasföljd BPx = Låg- och högtryckspressostat BPx-x = Högtryckspressostat Hx = Vevhusvärmare 18 Reservation för ändringar.

19 12.2 CoolDX 60 effektvariant 2 Q = Lastfrånskiljare, anslutningspunkt för matningsspänning Mx = Kompressor PSC = Styrning för fasföljd BPx = Låg- och högtryckspressostat BPx-x = Högtryckspressostat Hx = Vevhusvärmare TP = Termiskt skydd för scroll-kompressor Reservation för ändringar. 19

20 12.3 CoolDX 60 effektvariant 3 Q = Lastfrånskiljare, anslutningspunkt för matningsspänning Mx = Kompressor PSC = Styrning för fasföljd BPx = Låg- och högtryckspressostat BPx-x = Högtryckspressostat Hx = Vevhusvärmare TP = Termiskt skydd för scroll-kompressor 20 Reservation för ändringar.

21 13 Igångkörningsprotokoll Företag Handläggare Kund Datum SO-nr: Anl. Objekt/Aggregat Individnr: Anl.adress Typ/storlek Installation/anslutningar Kontrollåtgärd Installation enligt anvisningar Kondensavlopp rätt anslutet, vattenlås vattenfyllt Tiiluftsfilter i GOLD-aggregat demonterat Luftslangar för filter i CoolDX monterade enligt anvisningar Elanslutning enligt anvisning Styrkabel från CoolDX till GOLD ansluten enligt anvisning Rotationsriktning kompressor 2 kontrollerad (Gäller CoolDX, storlek 060, effektvariant 2 och 3) Godkänt/ Utfört Anmärkning Reservation för ändringar. 21

22 Kontroll CoolDX, storlek Fabriksinställt värde Fabriksinställt värde Motorskyddsbrytare, kompressor ,0 A Motorskyddsbrytare, kompressor 2 7,5 A ,0 A 10,0 A ,0 A 10,0 A ,5 A 12,0 A ,0 A 10,0 A ,5 A 12,0 A ,0 A 15,5 A ,5 A 15,5 A ,5 A 22,0 A ,5 A 27,0 A ,0 A 22,0 A ,0 A 27,0 A ,0 A 36,0 A ,5 A 36,0 A A 35,0 A ,0 A 50,0 A Funktionsomkopplare IQnomic plus Position Reservation för ändringar.
