1 Innehållsförteckning Kylmaskiner/värmepumpar Reversibel värmepump GOD RX/C Kylmaskin COO DX/COO DX Top Kylaggregat Celest Kylmaskin/värmepump lue ox Aggregatsektioner Recirkulationsektion TCR ösningar för brandförbigång Kanalvändarsektion Multisektion Kanaltillbehör Ej isolerade I isolerat hölje Tak- och vägghuvar Komponentlåda Utomhusmontage Mekanisk utrustning El- och styrutrustning Reservation för ändringar 195

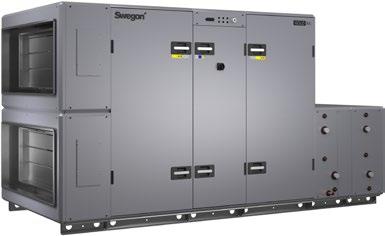

2 GOD RX/C Allmänt RX/C är en komplett reversibel värmepump, helt integrerad i GOD-aggregatet. Mekanisk uppbyggnad RX/C ersätter GOD-aggregatets ordinarie värmeväxlarsektion. RX/C finns tillgänglig i alla varianter för att motsvara GOD-aggregatets olika fläktplaceringar och höger respektive vänsterutförande. RX/C består av en sektion med sorptionsrotor och en sektion på vardera sidan om denna som innehåller värme-/kyltekniska komponenter. Alla komponenter är kyltekniskt och elektriskt färdigkopplade. RX/C-sektionen kan levereras i en variant med delad kölmediekrets. RX/C-sektionen kan då delas i tre enheter för intransport på byggarbetsplatsen. Ihopmontage av RX/C-sektionen får endast utföras av certifierad kyltekniker. öljet är uppbyggt av täckpaneler och inspektionsdörrar. Utvändigt galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Paneltjocklek 52 mm med mellanliggande isolering av mineralull. Förångare och kondensor är uppbyggda av kopparrör och profilerade aluminiumlameller. RX/C är provkörd före leverans. RX/C är konstruerat och testat för omgivningstemperaturer från -40 C till +40 C. Värmepumpsfunktionen klarar temperaturer från -25 C till +35 C. Styrning och reglering Värme-/kyltekniska komponenter har en separat inbyggd ellåda som manövreras via GOD-aggregatets handterminal. Köldmediekretsen innehåller en steglöst varvtalsstyrd kompressor (alla storlekar) som reglerar effekten. Storlek innehåller dessutom en on/off-kompressor för ökad effekt. Fullständigt direktverkande system RX/C har ett fullständigt direktverkande system. På den kalla sidan finns ett förångningsbatteri för direktförångande köldmedium och på den varma sidan finns ett kondensorbatteri. Köldmedium Köldmediekretsen är fylld vid leverans. Köldmediemängd för respektive storlek framgår av tabell Tekniska data. RX/C, storlek 012 Köldmedium är R410A. Detta köldmedium har ingen idag känd inverkan på ozonskiktet och det finns inga nu kända restriktioner inför framtiden. Installationskontroll, rapporteringsskyldighet och periodisk läcksökning kan i vissa fall krävas av kontrollmyndighet. Installationsråd Vid placering beaktas att inspektionsdörrar skall kunna öppnas och att dräneringsanslutning samt kraftanslutning kan ske utan problem. Dränering av luftkylare atterier i RX/C är försedda med dräneringstråg och dräneringsanslutning (kondensvatten bildas i förångaren). Dränering skall anslutas till dräneringstråget via vattenlås (tillbehör) och dras till avlopp. För att vattenlås ska få plats måste aggregatet höjas minst 50 mm, detta sker lämpligen med stödfötter (tillbehör). 196 Reservation för ändringar

3 GOD RX/C Avfrostning För avfrostning av avluftsbatteriet (vid värmepumpsfunktion) finns tre olika alternativ, se nedan. Vid dimensionering föreslår produktvalsprogrammet AU Design lämpligt avfrostningsalternativ för det specifika driftsfallet. Reversering av köldmediekrets Reversering av köldmediekrets höjer köldmediets temperatur i avluftsbatteriet, vilket innebär att batteriet avfrostas inifrån. Reversering av köldmediekrets + Elektrisk luftvärmare Reversering av köldmediekrets höjer köldmediets temperatur i avluftsbatteriet, vilket innebär att batteriet avfrostas inifrån. En elektrisk luftvärmare (tillbehör) placeras framför den roterande värmeväxlaren, se skiss. Vid avfrostning höjer den elektriska luftvärmaren luftens temperatur innan värmeväxlaren. Värmeväxlaren överför värme-energin till avluften. Temperaturen över avluftsbatteriet höjs. Reversering av köldmediekrets + Recirkulationsektion RX/C Reversering av köldmediekrets höjer köldmediets temperatur i avluftsbatteriet, vilket innebär att batteriet avfrostas inifrån. En recirkulationsektion RX/C (tillbehör) placeras på aggregatets utelufts-/avluftssida, se skiss. Vid avfrostning öppnas recirkulationsspjäll helt och utelufts-/avluftsspjäll stängs helt. Den varma frånluften recirkuleras. Temperaturen över avluftsbatteriet höjs. Elektrisk luftvärmare placerad i RX/C (tillbehör) Recirkulationsektion RX/C (tillbehör) Uteluft Tilluft Frånluft Avluft Recirkulationsektion RX/C (tillbehör) 52* För GOD kg Eventuell anslutningsgavel kg/st 011/ / / / / / eroende på utförande kan spjäll vara monterat i över- eller underplan. * Anslutningsgavel valbar Reservation för ändringar 197

4 GOD RX/C Tekniska data Storlek uftflöde vid SFPv 1,8 (m 3 /s) Min. luftflöde (m 3 /s) Kyleffekt (kw) 1) Värmeeffekt (kw) 2) Köldmedium (kg) Kraftmatning EER 1) COP 2) 011 0,89 0,45 14,8 / 8,2 44,0 / 4,1 6 3 x 400V +N +PE 16A 4,7 3, ,97 0,50 15,9 / 8,9 47,4 / 4,8 8 3 x 400V +N +PE 25A 4,6 3, ,48 0,75 24,2 / 13,6 72,0 / 7,9 8 3 x 400V +N +PE 25A 5,3 3, ,53 0,75 25,0 / 14,1 74,1 / 8, x 400V +N +PE 25A 4,4 3, ,07 0,95 33,7 / 19,1,1 / 11, x 400V +N +PE 25A 4,4 3, ,10 0,95 34,1 / 19,4 101,4 / 11, x 400V +N +PE 32A 4,9 3, , ,2 / 28,5 152,0 / 16, x 400V +N +PE 50A 4,5 3, , ,8 / 30,3 159,7 / 18, x 400V +N +PE 50A 4,9 3, , ,8 / 38,9 204,4 / 23,2 17,5 3 x 400V +N +PE 63A 4,3 3, , ,3 / 39,2 205,7 / 23, x 400V +N +PE 63A 3,9 3, , ,5 / 50,5 268,8 / 28, x 400V +N +PE 80A 4,0 2, , ,6 / 50,6 269,2 / 28, x 400V +N +PE 80A 4,0 2,9 1) Vid utetemperatur 26 C 50% R, frånluftstemperatur 22 C, tilluftstemperatur 16 C. Kyleffekt: roterande värmeväxlare / batteri C. 2) Vid utetemperatur -20 C 95% R, frånluftstemperatur 22 C, tilluftstemperatur 20 C. Värmeeffekt: roterande värmeväxlare / batteri C. Dimensionering i AU Design För korrekt dimensionering hänvisas till aggregatvalsprogrammet AU Design. El-, styr- och reglerutrustning Allmänt RX/C är internt färdigkopplad och provkörd vid leverans. Utrustning för värme-/kyltekniska komponenter är samlade i en inbyggd ellåda. Säkerhetsbrytare är placerad på inkopplingshuv (storlek ) eller aggregatets inspektionssida (storlek ). Kraftmatning Inkommande kraftmatning för 400 V (5-ledarsystem) ansluts direkt på säkerhetsbrytaren. Elektrisk anslutning för kraftmatning skall göras enligt tabell för tekniska data ovan. Tröga säkringar skall användas. I de fall där automatsäkringar används skall dessa ha C-karaktäristik. Styrning och reglering Färdig kommunikationskabel med snabbkoppling för till/ från, reglering av kyl effekt samt driftindikering och larm används. Kommunikationskabeln ingår i leverans. Normer RX/C är CE-märkt enligt PED och enligt EMC-direktivet för störningsnivåer enligt normerna SS-EN respektive SS-EN (utstrålning i bostäder, kontor, butiker och liknande miljöer samt för immunitet i industrimiljö). Gäller för Sverige: El-utrustningen uppfyller ESÄK-FS 1999:5, SS-EN och övriga tillämpliga svenska normer och föreskrifter. andterminal Inställningar, avläsning av värden och eventuella larm sker i GOD-aggregatets handterminal. 198 Reservation för ändringar

5 GOD RX/C Måttuppgifter och vikt RX/C 011 Elanslutning GOD Elanslutning RX/C 76 K 16 ø ø K = = 76 /C 45 J E J 45 Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar E-måttet. eroende på vald variant kan placering av aggregatsektioner, kanalanslutningar, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G J K Ø Vikt, kg Delning för intransport A E A Delning kan ske till tre aggregatsektioner på byggplats. Mått: Se A och E i tabell ovan. Vikt: A = kg, E = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker Reservation för ändringar 199

6 GOD RX/C Måttuppgifter och vikt RX/C 012 Elanslutning GOD Elanslutning RX/C 76 K 16 ø ø K = = 76 /C 45 J E J 45 Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar E-måttet. eroende på vald variant kan placering av aggregatsektioner, kanalanslutningar, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G J K Ø Vikt, kg Delning för intransport A E A Delning kan ske till tre aggregatsektioner på byggplats. Mått: Se A och E i tabell ovan. Vikt: A = kg, E = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker. 200 Reservation för ändringar

7 GOD RX/C Måttuppgifter och vikt RX/C 014 Elanslutning GOD Elanslutning RX/C 11 F F E 76 /C M M J 45 C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker Reservation för ändringar 201

8 GOD RX/C Måttuppgifter och vikt RX/C 020 Elanslutning GOD Elanslutning RX/C 11 F F E 76 /C M M J 45 C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker. 202 Reservation för ändringar

9 GOD RX/C Måttuppgifter och vikt RX/C 025 Elanslutning GOD Elanslutning RX/C E 35 /C M M J 45 C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker Reservation för ändringar 203

10 GOD RX/C Måttuppgifter och vikt RX/C 030 Elanslutning GOD Elanslutning RX/C E 35 /C M M J 45 C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker. 204 Reservation för ändringar

11 GOD RX/C Måttuppgifter och vikt RX/C 035 Elanslutning RX/C Elanslutning GOD 40 /C M M J 45 C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker Reservation för ändringar 205

12 GOD RX/C Måttuppgifter och vikt RX/C 040 Elanslutning RX/C Elanslutning GOD 40 /C M M J 45 C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. Vid vattenlås (tillbehör), måste aggregatet höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret stödfötter. * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D i tabell ovan. Ihopmontage av RX/ C-sektionen får endast utföras av certifierad kyltekniker. 206 Reservation för ändringar

13 GOD RX/C Måttuppgifter och vikt RX/C 050 Elanslutning RX/C Elanslutning GOD 40 /C M J J M C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. everans på mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Vid vattenlås måste aggregatet, utöver bottenbalk, höjas minst 50 mm för att vattenlåset skall få plats. ämpligen låter man då dessa stödfötter vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D och J i tabell ovan. Ihopmontage av RX/Csektionen får endast utföras av certifierad kyltekniker Reservation för ändringar 207

14 GOD RX/C Måttuppgifter och vikt RX/C 060 Elanslutning RX/C Elanslutning GOD 40 /C M J J M C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. everans på mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Vid vattenlås måste aggregatet, utöver bottenbalk, höjas minst 50 mm för att vattenlåset skall få plats. ämpligen låter man då dessa stödfötter vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D och J i tabell ovan. Ihopmontage av RX/Csektionen får endast utföras av certifierad kyltekniker. 208 Reservation för ändringar

15 GOD RX/C Måttuppgifter och vikt RX/C 070 Elanslutning RX/C Elanslutning GOD 40 M /C J J M C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. everans på mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Vid vattenlås måste aggregatet, utöver bottenbalk, höjas minst 50 mm för att vattenlåset skall få plats. ämpligen låter man då dessa stödfötter vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D och J i tabell ovan. Ihopmontage av RX/Csektionen får endast utföras av certifierad kyltekniker Reservation för ändringar 209

16 GOD RX/C Måttuppgifter och vikt RX/C 080 Elanslutning RX/C Elanslutning GOD 40 M /C J J M C Skissen visar RX/C integrerad i en GOD standard aggregatuppställning. ygglängd för RX/C motsvarar C-måttet. eroende på vald variant kan placering av aggregatsektioner, inkopplingshuv, dräneringsrör etc. variera. everans på mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Vid vattenlås måste aggregatet, utöver bottenbalk, höjas minst 50 mm för att vattenlåset skall få plats. ämpligen låter man då dessa stödfötter vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). * Vid kanaltillbehör i isolerat hölje levereras aggregatet utan anslutningsgavel. Aggregatet kan även levereras med full face anslutningsgavel (tillbehör). Storlek A C D E F G I J K M Vikt, kg , , Delning för intransport A C A Delning kan ske till tre sektioner på byggplats. Mått: Se A och C i tabell ovan. Vikt: A = kg, C = kg. Utöver detta kan mittsektionen (RX/C) levereras i en variant med delad köldmediekrets. RX/C-sektionen kan då delas i tre enheter, se D och J i tabell ovan. Ihopmontage av RX/Csektionen får endast utföras av certifierad kyltekniker. 210 Reservation för ändringar

17 Plug and Play med COO DX/COO DX Top! COO DX dockas till luftbehandlingsaggregat GOD Kylmaskinen COO DX/COO DX Top passar väl in i konceptet för luftbehandlingsaggregat GOD och står verkligen för Plug and Play. All utrustning finns inom en och samma enhet och dockas till GOD. COO DX kan även installeras fristående. Därutöver behövs endast elektrisk kraftmatning och en kommunikationskabel (med snabbkontakt) mellan COO COO DX Top dockas ovanpå luftbehandlingsaggregat GOD RX Top DX/COO DX Top och GOD samt anslutning av dränering. GOD har färdiga kylfunktioner för att styra och reglera COO DX/COO DX Top Detta inkluderar också kommunikation via web eller traditionella övervakningssystem. COO DX/COO DX Top innebär därmed minimal insats för projektering, inköp och installation. Mycket snabb och enkel installation. Inbyggd styrutrustning som manövreras från GOD. Steglös komfortreglering eller ekonomireglering i 3 steg. Klar för kommunikation via GOD. Placeringen gör att frånluftsfläktens motor i GOD ej utsätts för höga temperaturer. Ekonomi- eller komfortreglering Ekonomireglering Kyla i 3 steg Vid kylbehov startas kylkompressor 1. Vid ökat kylbehov startas kylkompressor 2 och kylkompressor 1 stängs av. Vid ytterligare ökat kylbehov startas båda kylkompressorerna. Fördel: Respektive kylkompressor slår till och från i takt med kylbehovet och den totala drifttiden förkortas. Konsekvens: Kyla i 3 steg. Komfortreglering (ej COO DX Top) Kyla med steglös temperaturreglering Som ekonomireglering men vid kylbehov aktiveras också luftbehandlingsaggregatets värmeåtervinnare och reglerar temperaturen inom kylsteget. Fördel: Steglös reglering av kyleffekten och jämn tilluftstemperatur. Konsekvens: Respektive kylkompressor arbetar under längre tidsperiod när kylbehov föreligger. Temperaturminskning Temperaturminskning Kyleffekt Kyleffekt Kylkompressor Värmeåtervinnare Reservation för ändringar 211

18 COO DX/COO DX Top Allmänt Kylmaskin COO DX/COO DX Top är en komplett kylmaskin för komfortkyla i luftbehandlingssystem. COO DX tillverkas i sju storlekar med kyleffekt från 10 till 134 kw. De sju storlekarna är effektmässigt anpassade till luftbehandlingsaggregat GOD COO DX Top tillverkas i tre storlekar med kyleffekt från 6,8 till 20,4 kw. De tre storlekarna är effektmässigt anpassade till luftbehandlingsaggregat GOD Mekanisk uppbyggnad Kylmaskin COO DX placeras mot GOD-aggregatets uteluft- och avluftssida. Kylmaskin COO DX Top placeras ovanpå luftbehandlingsaggregat GOD RX Top. Alla komponenter är kyltekniskt och elektriskt färdigkopplade och samlade i ett gemensamt hölje. Uppbyggt av täckpaneler och inspektionsdörrar. Utvändigt galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Paneltjocklek 52 mm med mellanliggande isolering av mineralull. uftkylare och kondensor är uppbyggda av kopparrör och profilerade aluminiumlameller. Kylmaskinen är provkörd före leverans. Styrning och reglering Kylmaskin COO DX/COO DX Top har inbyggt styr- och reglersystem. Det krävs endast en kommunikationskabel för att överföra information mellan COO DX/COO DX Top- och GODstyrningarna. Kommunikationskabel medföljer vid leverans. All driftstatus och övrig information erhålls i GODaggregatets handterminal. Kyleffekten regleras genom att en eller två kompressorer är i drift. Regleringen sker i 3 steg binärt. På styrsignal till/från startar kompressor M1. Vid ökat behov startar kompressor M2 samtidigt som kompressor M1 stannar. Om ytterligare ökat behov föreligger är både kompressor M1 och M2 i drift. Fullständigt direktverkande system COO DX/COO DX Top har ett fullständigt direktverkande system. På den kalla sidan finns ett förångningsbatteri för direktförångande köldmedium och på den varma sidan finns ett kondensorbatteri. COO DX COO DX Top Köldmedium COO DX/COO DX Top har dubbla köldmediekretsar, som är fyllda vid leverans. Köldmediemängd för respektive storlek framgår av tabell Tekniska data. Köldmedium är R410A. Detta köldmedium har ingen idag känd inverkan på ozonskiktet och det finns inga nu kända restriktioner inför framtiden. Installationskontroll, rapporteringsskyldighet och periodisk läcksökning kan i vissa fall krävas av kontrollmyndighet. Kanalanslutning För kylmaskin COO DX är anslutningsgavel till uteluftsoch/eller avluftskanal valfri. Om anslutningsgavel väljs sker kanalanslutning med gejdprofil (storlek ) eller gummiringstätning (storlek ). Om anslutningsgavel ej väljs sker kanalanslutning på kylmaskinens profiler via en övergång (ej Swegon). För kylmaskin COO DX Top sker kanalanslutning med gummiringstätning. 212 Reservation för ändringar

19 COO DX/COO DX Top Tekniska data COO DX COO DX Storlek Effektvariant Nom. luftflöde (m 3 /s) Min. luftflöde (m 3 /s) Nom. kyleffekt 1) (kw) Nom. effektbehov (kw) Köldmedium (kg) Krets 1 Krets 2 Kraftmatning Vikt exkl. ansl.- gavel (kg) Vikt/st. ev. anslutningsgavel 2) (kg) ,55 0,22 9,8 2,39 1,20 1,30 3-fas+N, 400 V, 16 A ,70 0,3 13,9 4,33 1,20 1,30 3-fas+N, 400 V, 20 A ,85 0,35 15,4 3,95 1,50 1,70 3-fas+N, 400 V, 20 A ,05 0,4 20,9 6,53 1,50 1,70 3-fas+N, 400 V, 25 A ,1 0,45 15,4 4,06 1,20 1,50 3-fas+N, 400 V, 25 A ,3 0,5 23,3 5,73 2,50 2,80 3-fas+N, 400 V, 25 A ,6 0,6 31,0 9,15 2,10 2,40 3-fas+N, 400 V, 40 A ,8 0,7 25,0 6,33 1,80 2,00 3-fas+N, 400 V, 32 A ,0 0,8 35,8 9,34 3,00 3,20 3-fas, 400 V, 25 A ,4 1,0 46,2 13,5 2,90 3,30 3-fas, 400 V, 40 A ,9 1,1 38,6 8,40 3,30 4,00 3-fas, 400 V, 25 A ,1 1,3 48,4 12,3 3,30 4,50 3-fas, 400 V, 40 A ,6 1,5 67,0 17,5 5,50 4,50 3-fas, 400 V, 50 A ,9 4,1 5,0 5,2 6,0 7,0 1,5 1,6 2,0 2,0 2,4 2,8 56,2 66,7 97,5 67,0 96,5 134,0 11,8 17,1 26,3 13,3 24,8 36,4 4,50 5,00 6,00 6,60 6,50 9,00 5,50 5,20 7,50 7,30 9,00 11,50 3-fas, 400 V, 40 A 3-fas, 400 V, 50 A 3-fas, 400 V, 80 A 3-fas, 400 V, 50 A 3-fas, 400 V, 80 A 3-fas, 400 V, A 1) Vid utetemperatur 26 C 50% R (effektvariant 1), 27 C 50% R (effektvariant 2) eller 28 C 50% R (effektvariant 3), och frånluftstemperatur 26 C. 2) Första vikten gäller liten anslutningsgavel, andra vikten gäller stor anslutningsgavel. COO DX kan levereras helt utan anslutningsgavlar eller med max. 2 små och två stora anslutningsgavlar beroende på vald variant. COO DX Top COO DX Top Storlek Effektvariant Nom. luftflöde (m 3 /s) Min. luftflöde (m 3 /s) Nom. kyleffekt 1) (kw) Nom. effektbehov (kw) Köldmedium (kg) Krets 1 Krets Kraftmatning ,40 0,10 6,77 1, ,00 3-fas+N, 400 V, 16 A ,55 0,20 9,30 2,48 1,02 1,03 3-fas+N, 400 V, 20 A ,55 0,22 9,31 2,38 1,15 1,20 3-fas+N, 400 V, 20 A ,70 0,3 13,5 4,34 1,29 1,30 3-fas+N, 400 V, 20 A ,85 0,35 14,8 3,95 1,60 1,70 3-fas+N, 400 V, 20 A ,05 0,40 20,4 6,69 1,75 1,92 3-fas+N, 400 V, 25 A 340 1) Vid utetemperatur 26 C 50% R (effektvariant 1) eller 28 C 50% R (effektvariant 2), och frånluftstemperatur 26 C Vikt (kg) Dimensionering i AU Design Många faktorer påverkar vilken effektvariant av kylmaskin som fordras. För korrekt dimensionering hänvisas till aggregatvalsprogrammet AU Design Reservation för ändringar 213

20 COO DX/COO DX top El-, styr- och reglerutrustning Allmänt Kylmaskin COO DX/COO DX Top är internt färdigkopplad och provkörd vid leverans. All elektrisk utrustning är samlad i en ellåda inuti COO DX/COO DX Top. Säkerhetsbrytare är placerad på kylmaskinens framsida. Kraftmatning Inkommande kraftmatning för 400 V (4-ledarsystem storlek 30 effektvariant 2 och 3 samt storlek alla effektvarianter, 5-ledarsystem övriga) ansluts direkt på säkerhetsbrytaren. Elektrisk anslutning för kraftmatning skall göras enligt tabell för tekniska data på föregående sida. Tröga säkringar skall användas. I de fall där automatsäkringar används skall dessa ha D-karaktäristik. Styrning och reglering Färdig kommunikationskabel med snabbkoppling för till/ från, reglering av kyl effekt samt driftindikering och larm används. Kommunikationskabeln ingår i leverans. Normer COO DX/COO DX Top är CE-märkt enligt PED och enligt EMC-direktivet för störningsnivåer enligt normerna SS-EN respektive SS-EN (utstrålning i bostäder, kontor, butiker och liknande miljöer samt för immunitet i industrimiljö). Gäller för Sverige: El-utrustningen uppfyller ESÄK-FS 1999:5, SS-EN och övriga tillämpliga svenska normer och föreskrifter. andterminal Inställningar, avläsning av värden och eventuella larm sker i GOD-aggregatets handterminal. 214 Reservation för ändringar

21 COO DX/COO DX top Varianter COO DX 008 COO DX ögerutförande ögerutförande Vänsterutförande uftkylare nedre plan/ GOD tilluftsfläkt, höger, nere uftkylare övre plan/ GOD tilluftsfläkt, höger, uppe Vänsterutförande Uteluft Tilluft Frånluft Avluft uftkylare övre plan/ GOD tilluftsfläkt, vänster, uppe uftkylare nedre plan/ GOD tilluftsfläkt, vänster, nere Installationsråd Kylmaskinen placeras mot GOD-aggregatets uteluft/avluftssida, se skiss ovan. Kylmaskin COO DX dockas direkt till GOD-aggregatet, med s k full face-anslutning (utan anslutningsgavlar). COO DX kan även installeras fristående. I detta fall ska COO DX beställas som variant med anslutningsgavlar. Vid placering beaktas att inspektionsdörr skall kunna öppnas och att dräneringsanslutning och kraftanslutning kan ske utan problem. Dränering av luftkylare uftkylaren i kylmaskinen är försett med dräneringstråg och dräneringsanslutning (kondensvatten bildas i luftkylaren). Dränering skall anslutas till dräneringstråget via vattenlås (tillbehör) och dras till avlopp. öjdanpassning till GOD/vattenlås COO DX storlek 008 I kombination med GOD RX 008 GOD-aggregatet kan placeras på bottenbalk, stativ eller någon form av fundament. ottenbalk och stativ finns som tillbehör. I kombination med GOD PX 008 uftbehandlingsaggregatet levereras med bottenbalk, i bottenbalken kan bensats (tillbehör) monteras. Motsvarande bottenbalk och bensats finns som tillbehör även till COO DX. ottenbalkarna/bensatserna är höjdanpassade till varandra. ensatserna möjliggör även utrymme för ev. vattenlås i nedre plan (högerutförande). COO DX storlek uftbehandlingsaggregat GOD och kylmaskin COO DX levereras med en mm hög bottenbalk. Gäller vid kylbatteri i nedre plan: Vid vattenlås (tillbehör), måste GOD-aggregatet och kylmaskinen höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret justerbara stödfötter. Tilluftsfilter COO DX levereras utan tilluftsfilter, tilluftsfilter i GOD-aggregat demonteras och flyttas till COO DX. Motsvarande bottenbalk och stativ finns som tillbehör även till COO DX. ottenbalkarna/stativen är höjdanpassade till varandra. Stativen möjliggör även utrymme för ev. vattenlås i nedre plan (högerutförande) Reservation för ändringar 215

22 COO DX/COO DX top Varianter COO DX Top Vänsterutförande ögerutförande Uteluft Tilluft Frånluft Avluft Installationsråd Kylmaskinen placeras ovanpå ett GOD RX Top försedd med en dockningsmodul, se skiss ovan. Vid placering beaktas att inspektionsdörr skall kunna öppnas och att dräneringsanslutning och kraftanslutning kan ske utan problem. Dränering av luftkylare uftkylaren i kylmaskinen är försett med dräneringstråg och dräneringsanslutning (kondensvatten bildas i luftkylaren). Dränering skall anslutas till dräneringstråget via vattenlås (tillbehör) och dras till avlopp. 216 Reservation för ändringar

23 COO DX/COO DX top Måttuppgifter COO DX 008 1) M 1) Storlek K M Kanalanslutning 2) Ø 400 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat 16 ottenbalk är tillbehör 1) Anslutningsgavel valfri. 45 K 45 COO DX 012 1) M 1) Storlek K M Kanalanslutning 2) Ø 500 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat K 45 1) Anslutningsgavel valfri. COO DX 020, 030, 040, 060, 080 1) 1) M Storlek K M Kanalanslutning 2) x x x x x 0 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat K 1) Anslutningsgavel valfri. 45 Storlek 060 och 080: everans på mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Uttag finns för justerbar stödfot. COO DX Top 005, 008, ) När anläggningens totalhöjd beräknas används GOD-aggregatets höjdmått + -mått i skissen ovan. 28 1) Storlek Kanalanslutning 2) Ø Ø Ø 500 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat Reservation för ändringar 217

24 Reversibelt kylaggregat för direktexpansion CEEST + E, E/P CEEST+ i version E/P är ett nytt energieffektivt luftkylt och reversibelt kylaggregat med direktexpansion. Aggregaten har frekvensstyrd kompressor som arbetar steglöst med exakt rätt hastighet för att producera exakt rätt förångningstemperatur för det aktuella behovet. Detta innebär betydande energibesparing jämfört med en traditionell kompressor som endast styrs On eller Off. Kylaggregatet styrs på ett enkelt sätt från ett GOD-aggregat via SMART ink DX. Versioner E: För direktexpansion N: juddämpad E/P: Reversibel värmepump Snabbfakta 5 storlekar med nominell kylkapacitet upp till 26 kw Varvtalsreglerad scrollkompressor med DC-inverter, köldmedium R410A Kondensorfläktstyrning som standard Elektronisk expansionsventil som standard 4-vägs växlingsventil som standard till version P Energiklass A som standard Smart och enkel styrning via GOD Styrning via SMART ink DX CEEST+ har inbyggd SMART ink-teknik. Därmed kan kylaggregatet styras av luftbehandlingsaggregat GOD. Från GOD styrs CEEST+ via intern kommunikation, där kylaggregatets kompressor varvtalsregleras exakt efter behovet. CEEST+ är reversibel och kan alltså också användas för eftervärme vintertid. Upp till tre enheter kan anslutas med varsin krets till kyl-/värmebatteriet för önskat kyl-/värmebehov. Den integrerade styrningen gör installationen mycket enkel, endast en datakabel behövs mellan GOD och CEEST+. SMART ink DX GOD CEEST+ 218 Reservation för ändringar

25 Kylaggregat CEEST + E/P Tekniska data CEEST+ E/P Nominell kylkapacitet (omgivningstemperatur 35 C, förångningstemperatur 7,5 C, kompressorvarvtal 90 rps) kw 6,9 12,1 18,2 25,0 29,6 Effektförbrukning kyla (kompressor+fläktar) kw 1,9 3,2 5,1 6,9 8,2 EER (enligt EN :2011) 3,69 3,74 3,59 3,63 3,61 Nominell värmekapacitet (omgivningstemperatur 7 C, kondenseringstemperatur 40 C, kompressorvarvtal 90 rps) kw 7,0 12,5 18,7 24,4 28,9 Effektförbrukning värme (kompressor+fläktar) kw 1,76 2,95 4,68 6,20 7,44 COP (enligt EN :2011) 3,98 4,22 3,99 3,94 3,88 ängd mm redd mm öjd mm Vikt i drift kg Kraftmatning 1x230V 3+N x 400 V Stort arbetsområde Förångningstemperatur ( C) Driftgränser kyla (kompressorvarvtal 90 rps) Omgivningstemperatur ( C) Kondenseringstemperatur ( C) Driftgränser värme (kompressorvarvtal 90 rps) Omgivningstemperatur ( C) 1. I detta område kan kompressorn regleras för styrning av kondenseringstemperaturen Reservation för ändringar 219

26 Kylmaskin/värmepump lue ox Allmänt Ett brett sortiment av Swegons kylmaskiner/värmepumpar mpar typ lue ox finns tillgängligt. Se särskild katalog. Kylmaskiner/värmepumpar lue ox är av högsta kvalitet och ledande inom sitt segment. AQUA ink Med den hydrauliska modulen AQUA ink förses både luftbehandlingsaggregat och komfortmoduler med kyla. Se särskild katalog. Styrning och reglering Inbyggt i GOD-aggregatets styrning finns funktioner avsedd att användas för styrning av tider, temperaturer etc. samt avläsning av larm och värden för en lue ox kylmaskin/värmepump via handterminal och webbsida i ett GOD-aggregat. Inbyggt i GOD-aggregatets styrning finns också en optimeringsfunktion för vattenburna kylmaskiner/värmepumpar. Optimeringsfunktionen optimerar läget på ventilen till vattenbatteriet, så att ventilen alltid strävar efter att vara fullt öppen. Istället styrs vattentemperaturen vilket ger energibesparing. Se särskild funktionsguide SMART ink för vattenburna kylmaskiner/värmepumpar resp. funktionsguide SMART ink DX för DX kylmaskiner/värmepumpar Celest+. Installation Installationen är snabb och enkel jämfört med andra system. Alla nödvändiga styrfunktioner finns klara att aktivera. En leverantör av all utrustning. lue ox kylmaskin Ex: OXFORD lue ox värmepump Ex: MAROON 2 WS AQUA ink 220 Reservation för ändringar

27 Aggregatsektioner Recirkulationsektion TCR Recirkulationsektionen är en extra aggregatsektion som har ett motordrivet spjäll (on/off eller modulerande) i mellanplanet. Recirkulationsektion kan erhållas för GOD RX, PX och CX från storlek 011 och större. Recirkulationsektionen kan också erhållas för GOD RX/PX storlek i delat utförande. GOD PX/CX kan ej användas till funktion ReCO 2. I leverans ingår: Recirkulationsektion. Monterat ställdon för spjäll. Erforderligt förlängningskablage för tilluftsfläkten. everansutförande: Storlek : Recirkulationsektionen är monterad till minst en av övriga aggregatsektioner, se avsnitt eskrivning Aggregat/everansutförande RX/PX/CX, storlek Storlek 120: Recirkulationsektionen levereras fristående i två delar. Krav på ytterligare utrustning: eroende på hur man vill använda recirkulationsektionen kan det också krävas extra givare för t ex tryck, rumstemperatur eller CO 2, värme- och/eller kylbatteri samt avstängningsspjäll för avluft och uteluft. Arbete på byggplats: Storlek : Ihopmontering/delning av aggregatsektioner i erforderlig omfattning. Storlek 120: Montering av recirkulationsektion till en enhet. Recirkulationsektionen ihopmonteras sedan med övriga aggregatsektioner. Normal drift. Recirkulation, modulerande. Tilluftsfläkt högre varvtal, spjäll uteluft och och recirkulationsektion öppna efter behov. Recirkulation, on/off. Frånluftsfläkt stoppad, spjäll uteluft och avluft helt stängda, spjäll recirkulationsektion helt öppet. Uteluft Frånluft Tilluft Avluft Drift: Recirkulation, on/off: Kan användas när man vill värma en obemannad lokal med returluft, en ekonomisk lösning för t ex fabrikslokaler, shopping centra etc. Funktionen intermittent nattvärme stoppar frånluftsfläkt och värmeåtervinning, stänger avstängningsspjäll för uteluft och avluft och öppnar spjäll i recirkulationsektion. Se även avsnitt Styrfunktioner. Recirkulation, modulerande: Kan användas för behovsstyrd och ekonomisk drift av fläktar, värme och kyla, framförallt i lokaler med varierande belastning. Den patentsökta funktionen ReCO 2 anpassar luftkvalitet (på signal från CO 2 -givare) och temperatur genom att steglöst styra avstängningsspjäll och spjäll i recirkulationsektionen samt fläktarnas varvtal. Se även avsnitt Styrfunktioner. Funktionen ReCO 2 kräver tillbehöret, komplett sats för styrning av funktion för blandning (ReCO 2 ), TZ Tryckgivare och IQlogic + ingår. uftkvalitetsgivare beställs separat. Placering/konstruktion bottenbalk, se motsvarande storlek av GOD-aggregat. eroende på utförande kan spjäll vara monterat i över- eller underplan (för GOD storlek 120 är spjället alltid monterat i överplan). För GOD kg 004/ / / / / / / / / Reservation för ändringar 221

28 Aggregatsektioner ösningar för brandförbigång randförbigång används när man vill leda frånluft förbi värmeväxlare och filter, t ex som en del i ett system för rökgasevakuering, se exempel för resp. varianter/storlekar. Aggregatets fläktar är testade för, och klarar, en timmes drift vid 70 C. Förbigångssektion kan erhållas för GOD RX/PX storlek Förbigångssektionen kan också erhållas för GOD RX/PX storlek i delat utförande. GOD RX, storlek GOD PX, storlek Intag uppåt TCP Intag baksida eller inspektionssida ösning för brandförbigång (uppåt) till GOD RX Nödvändiga komponenter som krävs (förutom GOD-aggregat): Förbigångsektion TCP levereras ihopmonterad med minst en annan aggregatsektion, se avsnitt eskrivning Aggregat/everansutförande RX/ PX/CX, storlek Erforderlig delning/ihopmontage av aggregatsektioner sker på byggplats. eroende på användningsområde kan extra spjäll krävas. ör styras via styr- och övervakningsenhet TRITON eller motsvarande. TCP ösning för brandförbigång (baksida, inspektionssida eller uppåt) till GOD PX Nödvändiga komponenter som krävs (förutom GOD-aggregat): Förbigångsektion TCP levereras ihopmonterad med minst en annan aggregatsektion, se avsnitt eskrivning Aggregat/everansutförande RX/ PX/CX, storlek Erforderlig delning/ihopmontage av aggregatsektioner sker på byggplats. eroende på användningsområde kan extra spjäll krävas. ör styras via styr- och övervakningsenhet TRITON eller motsvarande. Uteluft Tilluft Frånluft Avluft 222 Reservation för ändringar

29 Aggregatsektioner Förbigångsektion TCP, intag uppåt G I J K För GOD G I J K kg 004/ / / , / , / , / , / , / , ,5 246 Placering/konstruktion bottenbalk, se motsvarande storlek av GOD-aggregat. Q P O N Förbigångsektion TCP-xxxx, intag baksida alt. inspektionssida (GOD PX) För GOD N O P Q kg 004/ / / , / , / , / ,5 123 Placering/konstruktion bottenbalk, se motsvarande storlek av GOD-aggregat Reservation för ändringar 223

30 Aggregatsektioner Kanalvändarsektion TCRS Kanalvändarsektion för GOD PX används när man behöver ha frånlufts- och/eller tilluftsfläkten i övre plan. Detta kan vara nödvändigt av utrymmesskäl eller t.ex. vid utbyte av äldre aggregat med fläktar i övre plan. Det finns också en möjlighet att använda kanalvändarsektionen för brandförbigång. Kanalvändarsektion kan erhållas för GOD PX storlek Kanalvändarsektionen kan också erhållas för GOD PX storlek i delat utförande. Eventuell brandförbigång everansutförande: Kanalvändarsektionen är monterad till minst en av övriga aggregatsektioner, se avsnitt eskrivning Aggregat/everansutförande RX/PX/CX, storlek Arbete på byggplats: Ihopmontering/delning av aggregatsektioner i erforderlig omfattning. Uteluft Tilluft Frånluft Avluft Kanalvändarsektion TCRS För GOD kg 004/ / / / / / Placering/konstruktion bottenbalk, se motsvarande storlek av GOD-aggregat. Kanalanslutningsmått för eventuell brandförbigång Skissen visar Kanalvändarsektion ovanifrån. TCRS TCRS A A = För GOD A D 004/ / / / D För GOD A C D 025/ / D = C 224 Reservation för ändringar

31 Aggregatsektioner Multisektion TCFE Multisektionen är en extra aggregatsektion, i två längder, med mellanplan och valbara kombinationer av täckpaneler/inspektionsdörrar på inspektionssidan, se skisser på nästa sida. Täckpaneler är enkelt demonterbara. Upp till två multisektioner kan användas i ett aggregat. Multisektionen kan erhållas för GOD RX, PX och CX från storlek 011 och större. Multisektionen kan också erhållas för GOD RX/PX storlek i delat utförande. Multisektion kan placeras mellan GOD-aggregatets övriga aggregatsektioner, se exempel nedan. Multisektionen kan, som specialutförande, erhållas med monterade tillbehör från fabrik, till exempel luftvärmare/- kylare, spjäll etc. everansutförande: Storlek : Multisektionen är monterad till minst en av övriga aggregatsektioner, se avsnitt eskrivning Aggregat/everansutförande RX/PX/CX, storlek Storlek 120: Multisektionen levereras fristående i två delar. Arbete på byggplats: Storlek : Ihopmontering/delning av aggregatsektioner i erforderlig omfattning. Exempel Aggregatsektion innehållande frånluftsfläkt och tilluftsfilter Storlek 120: Montering av multisektion till en enhet. Multisektionen ihopmonteras sedan med övriga aggregatsektioner. Värmeväxlarsektion Aggregatsektion innehållande tilluftsfläkt och frånluftsfilter Tilluft Upp till två multisektioner kan användas till ett aggregat. Skissen visar möjliga placeringar av multisektion Reservation för ändringar 225

32 Aggregatsektioner Möjliga kombinationer, täckpaneler/inspektionsdörrar Multisektion, kort (565 mm) Multisektion, lång (850 mm) Placering/konstruktion bottenbalk, se motsvarande storlek av GOD-aggregat. För möjliga kombinationer av täckpaneler/inspektionsdörrar, se ovan. Placering/konstruktion bottenbalk, se motsvarande storlek av GOD-aggregat. För GOD kg 004/ / / / / / / / / För GOD kg 004/ / / / / / / / / Reservation för ändringar

33 Kanaltillbehör, ej isolerade Gemensamt för ej isolerade kanaltillbehör Kanaltillbehören placeras utanför GOD-aggregatet i kanal. De unika Wing+-fläktarna i GOD-aggregatet gör det också möjligt att placera kanaltillbehör direkt mot GOD-aggregatets kanalanslutning utan tryckförluster eller ojämn luftfördelning. Vid utomhusutförande, skall isolerade kanaltillbehör användas, se särskilt avsnitt. GOD med standard anslutningsgavel: Kanaltillbehör för GOD storlek 004/005, 007/008 och 011/012 är försedda med gummiringstätning. Kanaltillbehör för GOD storlek 014/020, 025/030, 035/040, 050/060, 070/080 och /120 är försedda med anslutningsram för gejdskarvning (gejdskenor beställs separat). Anslutningsram av typ METU finns som tillbehör. Eventuell isolering sker på plats. GOD med anslutningsgavel full face: För att reducera tryckfallet i anläggningen ytterligare finns anslutningsgavel full face som tillbehör, se avsnitt Mekanisk utrustning. Kanaltillbehör är försedda med anslutningsram för gejdskarvning (gejdskenor beställs separat). Eventuell isolering sker på plats. Övriga uppgifter för dimensionering erhålles genom databeräkning i aggregatvalsprogrammet AU Design Reservation för ändringar 227

34 Kanaltillbehör, ej isolerade Spjäll TSA Spjäll TSA , , och används som av stängningsspjäll eller forceringsspjäll. Övriga storlekar kan även användas vid andra tillämpningar, t ex som uteluftsspjäll för styrfunktion ReCO 2. Normalt används avstängningsspjäll om aggregatet står stilla under någon tid, t ex nattetid, eller om luftvärmare vatten utan frostsprängningsskydd används. Monteras i horisontell eller vertikal kanal. Komplett med spjällställdon för 24 V. Ställdonet kan väljas med fjäderåtergång eller on/off. TSA och TSA kan även erhållas med ställdon av typ modulerande med fjäderåtergång. Tekniska data Cirkulära spjäll i varmförzinkad stålplåt, rektangulära i aluzinkbelagd stålplåt. Täthetsklass 3 enligt EN Installation Styrning och matningsspänning ansluts via plint på aggregatet. GOD med standard anslutningsgavel: TSA -040, motsvarar GOD storlek 014, 020 TSA , motsvarar GOD storlek 025, 030 TSA , motsvarar GOD storlek 035, 040 TSA , motsvarar GOD storlek 050, 060 TSA 180-, motsvarar GOD storlek 070, 080 TSA , motsvarar GOD storlek, 120 (för intag resp. fläktutlopp framåt) TSA , motsvarar GOD storlek, 120 (för fläktutlopp uppåt) GOD med full face anslutningsgavel (tillbehör TXZ): TSA , motsvarar GOD storlek 004, 005 TSA , motsvarar GOD storlek 007, 008 TSA -040, motsvarar GOD storlek 011, 012 TSA , motsvarar GOD storlek 014, 020 TSA , motsvarar GOD storlek 025, 030 TSA , motsvarar GOD storlek 035, 040 TSA 180-, motsvarar GOD storlek 050, 060 TSA , motsvarar GOD storlek 070, 080 GOD med standard anslutningsgavel: TSA , motsvarar GOD storlek 004, 005 TSA , motsvarar GOD storlek 007, 008 TSA , motsvarar GOD storlek 011, A TSA A kg Ø Ø Ø TSA A C D kg Reservation för ändringar

35 Kanaltillbehör, ej isolerade Aggregatljuddämpare TDA TDA , och TDA , och juddämpare TDA , och är cirkulära ljuddämpare för GOD storlek med standard anslutningsgavel och är avsedda för montering i kanal. Tekniska data Galvaniserad stålplåt. juddämpande material bestående av mm långfibrig glasull som ger god ljuddämpning, speciellt i mittfrekvenserna. Glasull täckt med EUROON, som tål väsentligt högre lufthastigheter och mekaniska påkänningar än stapelfiber. juddämpande material avtäckt med perforerad stålplåt utanför EUROONET. Installation Möjlighet till inspektion och rengöring skall säkerställas. GOD med standard anslutningsgavel: TDA , motsvarar GOD storlek 004, 005 TDA , motsvarar GOD storlek 007, 008 TDA , motsvarar GOD storlek 011,012 TDA kg , , Reservation för ändringar 229

36 Kanaltillbehör, ej isolerade Aggregatljuddämpare TDA TDA till juddämpare TDA till är rektangulära ljuddämpare för GOD storlek och är avsedda för montering i kanal eller direkt mot aggregat med standard anslutningsgavel eller anslutningsgavel full face. Tekniska data Galvaniserad stålplåt. Absorptionsmaterial av typ Cleanolon-A. Cleanolon-A består av mineralull täckt med en perforerad aluminiumfolie. Typgodkänt med avseende på rensbarhet, emissioner och fibermedryckning. Materialet uppfyller krav på ytskikt klass 1 (högsta klassen). Installation Möjlighet till inspektion och rengöring skall säkerställas. TDA TDA TDA TDA TDA TDA TDA TDA GOD med standard anslutningsgavel: TDA -040, motsvarar GOD storlek 014, 020 TDA , motsvarar GOD storlek 025, 030 TDA , motsvarar GOD storlek 035, 040 TDA , motsvarar GOD storlek, 120 GOD med full face anslutningsgavel (tillbehör TXZ): TDA , motsvarar GOD storlek 004, 005 TDA , motsvarar GOD storlek 007, 008 TDA -040, motsvarar GOD storlek 011, 012 TDA , motsvarar GOD storlek 014, 020 TDA , motsvarar GOD storlek 025, 030 TDA , motsvarar GOD storlek 070, 080 GOD med standard anslutningsgavel: TDA , motsvarar GOD storlek 050, 060 TDA 180-, motsvarar GOD storlek 070, 080 GOD med full face anslutningsgavel (tillbehör TXZ): TDA , motsvarar GOD storlek 035, 040 TDA 180-, motsvarar GOD storlek 050, 060 D TDA kg TDA D kg Reservation för ändringar

37 Kanaltillbehör, ej isolerade uftvärmare TA, varmvatten uftvärmare TA används för eftervärmning av tilluften med varmvatten som media. Med GOD-aggregatets styrsystem och när den effektiva roterande värmeväxlaren används kan man vid temperaturreglering enligt FRT-modellen ofta utesluta luftvärmare för eftervärmning. uftvärmare kan monteras för horisontell eller vertikal luftström. uftvärmare TA, effektvariant 1, kan erhållas med Thermo Guard frostsprängningsskydd. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. amellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. uftvärmare TA finns i två effektvarianter. Effektvariant 2 ger högst effekt. Samtliga luftvärmare är försedda med särskilda luftningsoch avtappningsproppar. För frysvaktsgivare finns separat uttag. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dykeller anliggningsgivare. Extra tillbehör Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. Installationsprincip med Thermo Guard Thermo Guard Swegon Thermo Guard anslutning T-stycke Frysskyddsgivare Värmevatten Reglerventil Installationsprincip utan Thermo Guard Gäller för TA , , , och T-stycke Frysskyddsgivare ackventil Stängventil (får ej vara stängd vid frysfara tryckavlastning. Eventuell tryckregulator Värmevatten Injusteringsventil Stängventil 2(3)-vägs ventil Stängventil Sekundärpump Stängventil Frysvaktsgivare. Gäller för TA -040 till ) Frysskyddsgivare för TA storlek , , , och monteras i T-stycke på returledning och för TA storlek -040 till i anslutning på luftvärmaren Reservation för ändringar 231

38 Kanaltillbehör, ej isolerade Utan Thermoguard A G Ansl. R utv. GOD med standard anslutningsgavel: TA , motsvarar GOD, stl. 004, 005 TA , motsvarar GOD, stl. 007, 008 TA , motsvarar GOD, stl. 011, F TA A F G R kg* Ø DN Ø DN Ø DN Ø DN Ø DN25 31 * Eklusive vatten. Med Thermoguard A Ansl. R utv. GOD med standard anslutningsgavel: TA , motsvarar GOD, stl. 004, 005 TA , motsvarar GOD, stl. 007, 008 TA , motsvarar GOD, stl. 011, 012 TA A R kg* Ø DN Ø DN Ø DN * Eklusive vatten. 232 Reservation för ändringar

39 Kanaltillbehör, ej isolerade Utan Thermoguard Ansl. R utv. GOD med standard anslutningsgavel: TA 040, motsvarar GOD, stl. 014, 020 TA , motsvarar GOD, stl. 025, 030 TA , motsvarar GOD, stl. 035, 040 GOD med full face anslutningsgavel (tillbehör TXZ): TA , motsvarar GOD storlek 004, 005 TA , motsvarar GOD storlek 007, 008 TA -040, motsvarar GOD storlek 011, 012 TA , motsvarar GOD storlek 014, 020 TA , motsvarar GOD storlek 025, 030 TA A C E R F kg* DN DN DN DN DN DN DN DN * Exklusive vatten. GOD med standard anslutningsgavel: TA 040, motsvarar GOD, stl. 014, 020 TA , motsvarar GOD, stl. 025, 030 TA , motsvarar GOD, stl. 035, 040 TA , motsvarar GOD, stl. 050, 060 TA 180-, motsvarar GOD, stl. 070, 080 TA , motsvarar GOD, stl., 120 Utan Thermoguard Ansl. R utv. GOD med full face anslutningsgavel (tillbehör TXZ): TA 040, motsvarar GOD, stl. 011, 012 TA , motsvarar GOD, stl. 014, 020 TA , motsvarar GOD, stl. 025, 030 TA , motsvarar GOD, stl. 035, 040 TA 180-, motsvarar GOD, stl. 050,060 TA , motsvarar GOD, stl. 070, 080 TA A C E R F kg* DN DN DN DN DN DN DN DN DN DN DN DN DN DN * Exklusive vatten Reservation för ändringar 233

40 Kanaltillbehör, ej isolerade A 60 Ansl. R utv. GOD med full face anslutningsgavel (tillbehör TXZ): TA , motsvarar GOD storlek 004, 005 TA , motsvarar GOD storlek 007, C E Med Thermoguard Effektvariant 1 TA A C E R kg* DN DN15 18 * Exklusive vatten. A F C E Med Thermoguard Ansl. R utv. GOD med standard anslutningsgavel: TA 040, motsvarar GOD, stl. 014, 020 TA , motsvarar GOD, stl. 025, 030 TA , motsvarar GOD, stl. 035, 040 TA , motsvarar GOD, stl. 050, 060 TA 180-, motsvarar GOD, stl. 070, 080 TA , motsvarar GOD, stl., 120 GOD med full face anslutningsgavel (tillbehör TXZ): TA 040, motsvarar GOD, stl. 011, 012 TA , motsvarar GOD, stl. 014, 020 TA , motsvarar GOD, stl. 025, 030 TA , motsvarar GOD, stl. 035, 040 TA 180-, motsvarar GOD, stl. 050,060 TA , motsvarar GOD, stl. 070, 080 Effektvariant 1 TA A C E F R kg* DN DN DN DN DN DN * Exklusive vatten. 234 Reservation för ändringar

41 Kanaltillbehör, ej isolerade uftvärmare förvärme TF, varmvatten uftvärmare TF används till förvärmning av tilluften med varmvatten som media. TF placeras i uteluftskanal. Genom att förvärma luften kan man vid kall temperatur och hög luftfuktighet undvika att det blir kondens i filtren. Funktionen kan också användas när det är extremt kallt ute och man vill värma luften upp till exempelvis -20 C. Även i kombination med motströmsvärmeväxlare kan det vara intressant att förvärma luften för att slippa by-pass av värmeväxlaren. Tekniska data uftvärmaren är dimensionerad för uppvärmning från -4 C till + 4 C vid vatten 82/71 C. Oisolerat hölje i varmförzinkad stålplåt. amellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. amelldelning 5,5 mm. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dykeller anliggningsgivare. Extra tillbehör Styrning, inklusive temperaturgivare för kanal och IQlogic + med kabel 0,25 meter, med eller utan frysvaktsgivare. Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. GOD med standard anslutningsgavel: TF 040, motsvarar GOD, stl. 014, 020 TF , motsvarar GOD, stl. 025, 030 TF , motsvarar GOD, stl. 035, 40 TF , motsvarar GOD, stl. 050, 060 TF 180-, motsvarar GOD, stl. 070, 080 TF , motsvarar GOD storlek, 120 GOD med full face anslutningsgavel (tillbehör TXZ): TF , motsvarar GOD storlek 004, 005 TF , motsvarar GOD storlek 007, 008 TF 040, motsvarar GOD, stl. 011, 012 TF , motsvarar GOD, stl. 014, 020 TF , motsvarar GOD, stl. 025, 030 TF , motsvarar GOD, stl. 035, 40 TF 180-, motsvarar GOD, stl. 050, 060 TF , motsvarar GOD storlek 070, 080 GOD med standard anslutningsgavel: TF , motsvarar GOD, stl. 004, 005 TF , motsvarar GOD, stl. 007, 008 TF , motsvarar GOD, stl. 011, 012 Ansl. R utv. A TF A kg* Ø Ø Ø Ansl. DN 15 utv. * Exklusive vatten. * Exklusive vatten. TF A C E R F kg* DN DN DN DN DN DN DN DN Reservation för ändringar 235

42 Kanaltillbehör, ej isolerade uftvärmare TCE/TRE, el uftvärmare TCE/TRE används för eftervärmning av tillluften eller vid vissa behov för förvärmning av uteluften. Med GOD-aggregatets styrsystem och när den effektiva roterande värmeväxlaren används kan man vid temperaturreglering enligt FRT-modellen ofta utesluta luftvärmare för eftervärmning. uftvärmare kan monteras för horisontell eller vertikal luftström. Den inbyggda tyristorn styrs via signal från GOD-aggregatet. De fyra, fem eller sex seriekopplade överhettningsskydden och styrsignal ansluts till GOD-aggregatet med snabbkontakt. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. uftvärmare TCE/TRE kan erhållas i flera effektvarianter. Elektrisk utrustning uppfyller kraven för skyddsform IP44. uftvärmaren är godkänd för driftstemperaturer, i omgivning och luftström, från -25 C till +40 C. Installation TCE , och : anslutningssidans gavel är demonterbar för inspektion och inkoppling. För luftvärmare med cirkulär kanalanslutning skall avståndet från eller till kanalböj, spjäll, filter eller dylikt vara minst det avstånd som motsvarar den dubbla (rekommenderat tredubbla) kanaldiametern. För luftvärmare med rektangulär kanalanslutning skall avståndet vara minst det som motsvarar luftvärmarens diagonalmått (rekommenderat dubbla) dvs från hörn till hörn i luftvärmarens kanaldel. Annars finns risk att luftströmmen genom luftvärmaren blir ojämn, med risk att överhettningsskyddet löser ut. Elektrisk anslutning. Kraftmatning ska ske direkt från elcentral. Arbetsbrytare rekommenderas. TCE TRE 236 Reservation för ändringar

43 Kanaltillbehör, ej isolerade 90 E D ØA 41 C 41 GOD med standard anslutningsgavel: TCE , motsvarar GOD storlek 004, 005 TCE , motsvarar GOD storlek 007, 008 TCE , motsvarar GOD storlek 011, 12 TCE ø A C D E kg , , , , , , , , , , , , , , Reservation för ändringar 237

44 Kanaltillbehör, ej isolerade A C TRE A C kg GOD med standard anslutningsgavel: TRE -040, motsvarar GOD storlek 014, 020 TRE , motsvarar GOD storlek 025, 030 TRE , motsvarar GOD storlek 035, 040 TRE , motsvarar GOD storlek 050, 060 TRE 180-, motsvarar GOD storlek 070, 080 TRE , motsvarar GOD storlek, 120 GOD med full face anslutningsgavel (tillbehör TXZ): TRE , motsvarar GOD storlek 004, 005 TRE , motsvarar GOD storlek 007, 008 TRE -040, motsvarar GOD, storlek 011, 012 TRE motsvarar GOD storlek 014, 020 TRE motsvarar GOD storlek 025/30 TRE motsvarar GOD storlek 035/040 TRE motsvarar GOD storlek 050/060 TRE motsvarar GOD storlek 070/ Reservation för ändringar

45 Kanaltillbehör, ej isolerade uftkylare TKA (vatten), TKC (direktexpansion) uftkylare TKA/TKC används för kylning av tilluften med kallvatten eller förångande kylmedium som media. uftkylare TKA/TKC finns i flera effektvarianter som täcker förekommande behov för respektive storlek av GOD. uftkylare skall monteras för horisontell luftström. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. TKA/TKC luftkylare är uppbyggt av kopparrör och profilerade aluminiumlameller. TKA har samlingsrör och vattenanslutningar tillverkade av koppar/mässing, med utvändig anslutningsgänga. TKC har samlings- och fördelarrör tillverkade av koppar. Anslutningarna är avsedda för lödskarv. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare (endast för avläsning) och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dyk- eller anliggningsgivare. Installation TKA/TKC , och : anslutningssidans gavel är demonterbar för inspektion och inkoppling. TKA/TKC till : möjlighet till inspektion och rengöring skall säkerställas. Inkoppling av dränering. Elektrisk anslutning Reservation för ändringar 239

46 Kanaltillbehör, ej isolerade GOD med standard anslutningsgavel: TKA , motsvarar GOD storlek 004, 005 TKA , motsvarar GOD storlek 007,008 TKA , motsvarar GOD storlek 011, 012 GOD med standard anslutningsgavel: TKC , motsvarar GOD storlek 004, 005 TKC , motsvarar GOD storlek 007, 008 TKC , motsvarar GOD storlek 011, 012 Ytterdiameter A ø D Ansl. R utv. A ø D d i utv. Ytterdiameter d u utv. Drän.röransl. DN 15 utv. Drän.röransl. DN 15 utv. TKA A D R kg* DN DN20 39 * Exkl. kylmedie TKC A D d i d u kg* * Exkl. kylmedie Ytter- A ø D E Drän.röransl. DN 15 utv. F Ansl. R utv. A ø D E Drän.röransl. DN 15 utv. F diameter d i utv. Ytterdiameter d u utv. TKA A D E F R kg* DN DN DN DN DN DN32 52 TKC A D E F d i d u kg* * Exkl. kylmedie * Exkl. kylmedie 240 Reservation för ändringar

47 Kanaltillbehör, ej isolerade Drän.röransl. DN 25 utv. Ansl. R utv. GOD med standard anslutningsgavel: TKA -040, motsvarar GOD stl. 014, 020 TKA , motsvarar GOD stl. 025, 030 TKA , motsvarar GOD stl. 035, 040 TKA , motsvarar GOD, stl. 050, 060 TKA 180-, motsvarar GOD, stl. 070, 080 TKA , motsvarar GOD, stl., 120 GOD med full face anslutningsgavel (tillbehör TXZ): TKA , motsvarar GOD stl. 004, 005 TKA , motsvarar GOD stl. 007, 008 TKA -040, motsvarar GOD stl. 011, 012 TKA , motsvarar GOD stl. 014, 020 TKA , motsvarar GOD stl. 025, 030 TKA , motsvarar GOD, stl. 035, 040 TKA 180-, motsvarar GOD, stl. 050,060 TKA , motsvarar GOD, stl. 070, 080 TKA A C E G R kg* DN DN DN DN DN DN DN DN DN DN ** DN DN DN DN DN ** DN DN DN DN DN ** DN DN DN DN DN DN DN DN DN DN DN DN DN 454 * Exkl. kylmedie ** atteriets anslutningsmått överensstämmer ej med GOD-aggregatets. Övergång måste placeras mellan aggregat och kylbatteri Reservation för ändringar 241

48 Kanaltillbehör, ej isolerade Effektvariant 0 G A 240 E Drän.röransl. DN 25 utv. C Ytterdiameter d i utv. Ytterdiameter d u utv. Utv. ansl. lödes. GOD med standard anslutningsgavel: TKC -040, motsvarar GOD stl. 014, 020 TKC , motsvarar GOD stl. 025, 030 TKC , motsvarar GOD stl. 035, 040 GOD med full face anslutningsgavel (tillbehör TXZ): TKC -040, motsvarar GOD stl. 011, 012 TKC , motsvarar GOD stl. 014, 020 TKC , motsvarar GOD stl. 025, 030 TKC A C E G d i d u kg* /16 16/ /28 22/ /28 28/35 42 * Exkl. kylmedie 242 Reservation för ändringar

49 Kanaltillbehör, ej isolerade Effektvariant 1-3 G A E C Drän.röransl. DN 25 utv. Ytterdiameter d i utv. Ytterdiameter d u utv. Utv. ansl. lödes. GOD med standard anslutningsgavel: TKC -040, motsvarar GOD stl. 014, 020 TKC , motsvarar GOD stl. 025, 030 TKC , motsvarar GOD stl. 035, 040 TKC , motsvarar GOD, stl. 050, 060 TKC 180-, motsvarar GOD, stl. 070, 080 TKC , motsvarar GOD, stl., 120 GOD med full face anslutningsgavel (tillbehör TXZ): TKA , motsvarar GOD stl. 004, 005 TKA , motsvarar GOD stl. 007, 008 TKC -040, motsvarar GOD stl. 011, 012 TKC , motsvarar GOD stl. 014, 020 TKC , motsvarar GOD stl. 025, 030 TKC , motsvarar GOD, stl. 035, 040 TKC 180-, motsvarar GOD, stl. 050,060 TKC , motsvarar GOD, stl. 070, 080 TKC A C E G d i d u kg* , , /22 22/ , , /22 22/ /28 22/ /28 28/ /35 28/ /28 28/ /28 28/ /35 35/ /28 28/ /35 35/ /28 35/ /35 35/ /42 35/ /35 42/ /35 35/ /35 42/ /35 42/ * Exkl. kylmedie Reservation för ändringar 243

50 Kanaltillbehör, ej isolerade landningsdel TD landningsdel TD kan erhållas för GOD SD storlek landningsdelen kan användas när man helt eller delvis vill värma en obemannad lokal med returluft. TD innehåller spirorör av T-modell (storlek ) eller rektangulär kanal med tre gejdanslutningar (storlek ). Erforderligt antal spironipplar (storlek ) respektive gejdskenesatser (storlek ) ingår i leverans. Spjällen levereras alltid med monterade spjällställdon. Dessa har modulerande funktion. landningsdelen kan beställas med två eller tre spjäll beroende på användningsområde, se exempel på nästa sida. Krav på ytterligare utrustning: Tilluftsaggregat bör förses med luftvärmare el eller vatten. Arbete på byggplats: Montage av blandningsdelen mot aggregat/kanal. Montage av spjäll till blandningsdel eller kanal. Elektrisk anslutning till GOD-aggregatets styrutrustning (separat kraftmatning behövs ej). Isolering enligt gällande krav. 244 Reservation för ändringar

51 Kanaltillbehör, ej isolerade Cirkulär kanalanslutning Exempel 1, två spjäll landningsdelen består av två omonterade spjäll, två muffar och ett spirorör av T-modell. änkarm till gemensam spjällmotor medlevereras. Exempel 2, tre spjäll Som exempel 1 + ett omonterat spjäll med egen spjällmotor, två muffar och ett spirorör av T-modell. Rektangulär kanalanslutning Exempel 1, två spjäll landningsdelen består av två omonterade spjäll och en rektangulär kanal med tre gejdanslutningar. änkarm till gemensam spjällmotor medlevereras till storlek Spjäll storlek har varsin spjällmotor. landningsdelen kan monteras för anslutningssida höger eller vänster. Exempel 2, tre spjäll Som exempel 1 + ett omonterat spjäll med egen spjällmotor och en rektangulär kanal med tre gejdanslutningar. Exempel 1 (två spjäll) Normal drift landning Exempel 2 (tre spjäll) Normal drift landning Material levererat från Swegon är gråmarkerat. Uteluft Frånluft Tilluft Avluft Reservation för ändringar 245

52 Kanaltillbehör, ej isolerade Två spjäll ød GOD med standard anslutningsgavel: TD , motsvarar GOD storlek 004/005 TD , motsvarar GOD storlek 007/008 TD , motsvarar GOD storlek 011/012 ød TD ød Tre spjäll De av Swegon levererade ingående delarnas mått kan utläsas av skiss till vänster. Två spjäll F x G GOD med standard anslutningsgavel: TD -040, motsvarar GOD storlek 014/020 TD , motsvarar GOD storlek 025/030 TD , motsvarar GOD storlek 035/040 TD , motsvarar GOD storlek 050/060 TD 180-, motsvarar GOD storlek 070/ GOD med full face anslutningsgavel (tillbehör TXZ): TD , motsvarar GOD storlek 004, 005 TD , motsvarar GOD storlek 007, 008 TD 040, motsvarar GOD, stl. 011, 012 TD , motsvarar GOD, stl. 014, 020 TD , motsvarar GOD, stl. 025, 030 TD , motsvarar GOD, stl. 035, 040 TD 180-, motsvarar GOD, stl. 050, 060 TD 1 2 F x G x x x x x x x 1800 Tre spjäll De av Swegon levererade ingående delarnas mått kan utläsas av skiss till vänster. 246 Reservation för ändringar

53 Kanaltillbehör, ej isolerade Förfilter TFA Förfilter monteras i utelufts- och/eller frånluftskanal. Förfilter används i anläggningar där frånluften och/eller uteluften är mycket smutsig och man vill undvika att de finfilter som sitter i GOD-aggregatet blir igensatta efter kort tids användning. Tekniska data TFA har oisolerat hölje i varmförzinkad stålplåt. Isolerad inspektionsdörr. Filter är av typ stickat aluminiumfilter eller kompaktfilter i filterklass G3. Extra tillbehör Tryckgivare kan väljas, larmgräns och aktuellt filtertryck kan då avläsas i GOD-aggregatets handterminal. Installation Möjlighet till inspektion och rengöring skall säkerställas. Isolering enligt gällande krav. Uteluft Frånluft Tilluft Avluft TFA , motsvarar GOD storlek 004, 005 TFA , motsvarar GOD storlek 007, 008 TFA , motsvarar GOD storlek 011, 012 TFA -040, motsvarar GOD storlek 014, 020 TFA , motsvarar GOD storlek 025, 030 TFA , motsvarar GOD storlek 035, 040 TFA , motsvarar GOD storlek 050, 060 TFA 180-, motsvarar GOD storlek 070, 080 TFA , motsvarar GOD storlek, ø D C A TFA D kg TFA A C kg Reservation för ändringar 247

54 Kanaltillbehör, i isolerat hölje Gemensamt för kanaltillbehör i isolerat hölje Kanaltillbehören placeras utanför GOD-aggregatet. De unika Wing+-fläktarna i GOD-aggregatet gör det möjligt att placera kanaltillbehör direkt mot GODaggregatets kanalanslutning utan tryckförluster eller ojämn luftfördelning. Kanaltillbehör i isolerat hölje skall användas vid utomhusmontage. Kanaltillbehör för GOD är försedda med skruvförband och/eller expanderlås för dockning till aggregat och/eller andra kanaltillbehör (ej kolfilterdel TFK). Anslutningsram av typ METU finns som tillbehör för storlek Kanaltillbehör kan ställas ovanpå varann. Övriga uppgifter för dimensionering erhålles genom databeräkning i aggregatvalsprogrammet AU Design. 248 Reservation för ändringar

55 Kanaltillbehör, i isolerat hölje Spjälldel TCSA Spjäll TCSA används som av stängningsspjäll eller forceringsspjäll. Storlek kan även användas vid andra tillämpningar, t ex som uteluftsspjäll för styrfunktion ReCO 2. Normalt används avstängningsspjäll om aggregatet står stilla under någon tid, t ex nattetid, eller om luftvärmare vatten utan frostsprängningsskydd används. Monteras för horisontell luftström. Komplett med spjällställdon för 24 V. Ställdonet kan väljas med fjäderåtergång eller on/off. TCSA stl kan även erhållas med ställdon av typ modulerande med fjäderåtergång. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Täthetsklass 3 enligt EN Installation Spjälldelen monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Styrning och matningsspänning ansluts via plint på aggregatet Reservation för ändringar 249

56 Kanaltillbehör, i isolerat hölje 52* TCSA 005 ø 315 TCSA 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCSA kg Eventuell anslutningsgavel kg , * TCSA 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCSA kg Eventuell anslutningsgavel kg , * TCSA x 400 mm TCSA x 500 mm TCSA x 600 mm TCSA x 800 mm Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCSA kg Eventuell anslutningsgavel kg , , , Reservation för ändringar

57 Kanaltillbehör, i isolerat hölje 52* TCSA x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Eventuell anslutningsgavel TCSA kg kg * TCSA x 1200 mm 21 Eventuell anslutningsgavel TCSA kg kg Reservation för ändringar 251

58 Kanaltillbehör, i isolerat hölje Distansdel TCGA/ Inspektionsdel TCIA Distansdel TCGA/Inspektionsdel TCIA används när distans resp. inspektionsmöjlighet önskas. Inspektionsdel TCIA finns i två varianter, med inspektionsdörr i delens hela längd (stl ) eller delad täckpanel/inspektionsdörr (stl ). Distansdel/inspektionsdel monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Installation Distansdel/inspektionsdel monteras direkt mot aggregat eller annat isolerat kanaltillbehör. För distansdel skall möjlighet till inspektion och rengöring säkerställas. Täckpanel är enkelt demonterbar. Distansdel TCGA Inspektionsdel TCIA. Inspektionsdörr i delens hela längd. Inspektionsdel TCIA. Delad täckpanel/inspektionsdörr. Distansdel TCGA 52* TCGA 005 ø 315 TCGA 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCGA kg Eventuell anslutningsgavel kg , , Reservation för ändringar

59 Kanaltillbehör, i isolerat hölje Distansdel TCGA 52* TCGA 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCGA kg Eventuell anslutningsgavel kg , , * TCGA x 400 mm TCGA x 500 mm TCGA x 600 mm TCGA x 800 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCGA kg Eventuell anslutningsgavel kg , , , , , , Reservation för ändringar 253

60 Kanaltillbehör, i isolerat hölje Distansdel TCGA 52* TCGA x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCGA kg Eventuell anslutningsgavel kg * TCGA x 1200 mm 21 Eventuell anslutningsgavel TCGA kg kg Reservation för ändringar

61 Kanaltillbehör, i isolerat hölje Inspektionsdel TCIA, inspektionsdörr i delens hela längd 52* TCIA 005 ø 315 TCIA 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg , , * TCIA 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg , , * TCIA x 400 mm TCIA x 500 mm TCIA x 600 mm TCIA x 800 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg , , , , , , Reservation för ändringar 255

62 Kanaltillbehör, i isolerat hölje Inspektionsdel TCIA, inspektionsdörr i delens hela längd 52* TCIA x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg * TCIA x 1200 mm 21 TCIA kg Eventuell anslutningsgavel kg Reservation för ändringar

63 Kanaltillbehör, i isolerat hölje Inspektionsdel TCIA, delad täckpanel/inspektionsdörr 52* 256 TCIA 005 ø 315 TCIA 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg , , * 256 TCIA 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg , , * 256 TCIA x 400 mm TCIA x 500 mm TCIA x 600 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCIA kg Eventuell anslutningsgavel kg , , , , , , Reservation för ändringar 257

64 Kanaltillbehör, i isolerat hölje Aggregatljuddämpare TCDA juddämpare TCDA är rektangulära ljuddämpare avsedda för montering direkt mot aggregat. Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Absorptionsmaterial av typ Cleanolon-A. Cleanolon-A består av mineralull täckt med en perforerad aluminiumfolie. Typgodkänt med avseende på rensbarhet, emissioner och fibermedryckning. Materialet uppfyller krav på ytskikt klass 1 (högsta klassen). Installation juddämparen monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Täckpanel är enkelt demonterbar. 52* TCDA 005 ø 315 TCDA 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCDA kg Eventuell anslutningsgavel kg , * TCDA 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCDA kg Eventuell anslutningsgavel kg , Reservation för ändringar

65 Kanaltillbehör, i isolerat hölje 52* TCDA x 400 mm TCDA x 500 mm TCDA x 600 mm TCDA x 800 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCDA kg Eventuell anslutningsgavel kg , , , * TCDA x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Eventuell anslutningsgavel TCDA kg kg * TCDA x 1200 mm 21 Eventuell anslutningsgavel TCDA kg kg Reservation för ändringar 259

66 Kanaltillbehör, i isolerat hölje uftvärmare TCA, varmvatten uftvärmare TCA används för eftervärmning av tilluften med varmvatten som media. Med GOD-aggregatets styrsystem och när den effektiva roterande värmeväxlaren används kan man vid temperaturreglering enligt FRT-modellen ofta utesluta luftvärmare för eftervärmning. Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. amellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. uftvärmare TCA finns i tre effektvarianter. Effektvariant 1 ger lägst effekt och effektvariant 3 ger högst effekt. Samtliga luftvärmare är försedda med särskilda luftningsoch avtappningsproppar. För frysvaktsgivare finns separat uttag. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dykeller anliggningsgivare. Extra tillbehör Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation uftvärmaren monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. Installationsprincip Gäller för TCA T-stycke Frysskyddsgivare Värmevatten Injusteringsventil ackventil Sekundärpump 2(3)-vägs ventil Frysvaktsgivare. Gäller för TCA Stängventil Stängventil 1) Frysskyddsgivare för TCA storlek monteras i T-stycke på returledning och för TCA storlek i anslutning på luftvärmaren. 260 Reservation för ändringar

67 Kanaltillbehör, i isolerat hölje 52* 84 Ansl. R utv. Ansl. DN 8 TCA 005 ø 315 TCA 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel TCA R kg 1) R kg 1) R kg 1) kg DN15 33 DN15 34 DN ,5 400 DN15 41 DN20 43 DN ) Exklusive vatten. 52* 84 Ansl. R utv. Ansl. DN 8 TCA 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel TCA R kg 1) R kg 1) R kg 1) kg ,5 400 DN20 50 DN20 53 DN ) Exklusive vatten. 52* 84 Ansl. R utv. Ansl. DN 8 TCA x 400 mm TCA x 500 mm TCA x 600 mm TCA x 800 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel TCA R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) kg ,5 400 DN DN DN ,5 400 DN DN DN ,5 400 DN DN40 - DN DN DN DN ) Exklusive vatten. 2) Endast hölje Reservation för ändringar 261

68 Kanaltillbehör, i isolerat hölje 52* 95 Ansl. R utv. Ansl. DN 8 TCA x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel TCA R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) kg DN DN DN ) Inklusive hölje, exklusive vatten. 2) Endast hölje. 56* 95 Ansl. R utv. Ansl. DN 8 TCA x 1200 mm 21 Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel TCA R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) kg DN DN DN ) Inklusive hölje, exklusive vatten. 2) Endast hölje. 262 Reservation för ändringar

69 Kanaltillbehör, i isolerat hölje uftvärmare förvärme TCF, varmvatten uftvärmare TCF används till förvärmning av tilluften med varmvatten som media. TCF placeras mot uteluftskanal. Genom att förvärma luften kan man vid kall temperatur och hög luftfuktighet undvika att det blir kondens i filtren. Funktionen kan också användas när det är extremt kallt ute och man vill värma luften upp till exempelvis -20 C. Även i kombination med motströmsvärmeväxlare kan det vara intressant att förvärma luften för att slippa by-pass av värmeväxlaren. Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. amellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. amelldelning 4,0 mm. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dykeller anliggningsgivare. Extra tillbehör Styrning, inklusive temperaturgivare för kanal och IQlogic + med kabel 0,25 meter, med eller utan frysvaktsgivare. Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation uftvärmaren monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning Reservation för ändringar 263

70 Kanaltillbehör, i isolerat hölje 52* 84 Ansl. R utv. Ansl. DN 8 TCF 005 ø 315 TCF 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCF R kg 1) kg Eventuell anslutningsgavel DN ,5 400 DN ) Exklusive vatten. 52* 84 Ansl. R utv. Ansl. DN 8 TCF 012 ø ) Exklusive vatten. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCF R kg 1) kg Eventuell anslutningsgavel ,5 400 DN * 84 Ansl. R utv. Ansl. DN 8 TCF x 400 mm TCF x 500 mm TCF x 600 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCF R kg 1) kg Eventuell anslutningsgavel ,5 400 DN ,5 400 DN ,5 400 DN ) Exklusive vatten. 264 Reservation för ändringar

71 Kanaltillbehör, i isolerat hölje uftvärmare TCE-02, el uftvärmare TCE används för eftervärmning av tilluften eller vid vissa behov för förvärmning av uteluften. Med GOD-aggregatets styrsystem och när den effektiva roterande värmeväxlaren används kan man vid temperaturreglering enligt FRT-modellen ofta utesluta luftvärmare för eftervärmning. Monteras för horisontell luftström. Den inbyggda tyristorn styrs via signal från GOD-aggregatet. De fyra, fem eller sex seriekopplade överhettningsskydden och styrsignal ansluts till GOD-aggregatet med snabbkontakt. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. uftvärmare TCE kan erhållas i flera effektvarianter. Elektrisk utrustning uppfyller kraven för skyddsform IP44. uftvärmaren är godkänd för driftstemperaturer, i omgivning och luftström, från -25 C till +40 C. Installation uftvärmaren monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Erforderligt utrymme för att erhålla jämn luftström finns tillgängligt i TCE. Därför kan andra kanaltillbehör monteras efter TCE utan risk för överhettning. Elektrisk anslutning. Kraftmatning ska ske direkt från elcentral Reservation för ändringar 265

72 Kanaltillbehör, i isolerat hölje 52* TCE 005 ø 315 TCE 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCE kg Eventuell anslutningsgavel kg , * TCE 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCE kg Eventuell anslutningsgavel kg , * TCE x 400 mm TCE x 500 mm TCE x 600 mm TCE x 800 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCE kg kg 1) kg Eventuell anslutningsgavel , , , ) Endast hölje. 266 Reservation för ändringar

73 Kanaltillbehör, i isolerat hölje 52* TCE x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCE kg kg 1) kg Eventuell anslutningsgavel ) Endast hölje. 56* TCE x 1200 mm 21 TCE kg kg 1) kg Eventuell anslutningsgavel ) Endast hölje Reservation för ändringar 267

74 Kanaltillbehör, i isolerat hölje uftkylare TCKA (vatten), TCKC (direktexpansion) uftkylare TCKA/TCKC används för kylning av tilluften med kallvatten eller förångande kylmedium som media. uftkylare TCKA/TCKC finns i flera effektvarianter som täcker förekommande behov för respektive storlek av GOD. uftkylare TCKA är utrustade med uttag för dykgivare och kan användas som kombibatteri (kyla och värme). Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. TCKA/TCKC luftkylare är uppbyggt av kopparrör och profilerade aluminiumlameller. TCKA har samlingsrör och vattenanslutningar tillverkade av koppar/mässing, med utvändig anslutningsgänga. TCKC har samlings- och fördelarrör tillverkade av koppar. Anslutningarna är avsedda för lödskarv. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare (endast för avläsning) och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dyk- eller anliggningsgivare. Installation uftkylaren monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Inkoppling av dränering. Elektrisk anslutning. 268 Reservation för ändringar

75 Kanaltillbehör, i isolerat hölje 52* 82 Ansl. R utv. Ansl. DN 8 TCKA 005 ø 315 TCKA 008 ø Drän.röransl. ø 28 utv. ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 4 Eventuell anslutningsgavel TCKA R kg 1) R kg 1) R kg 1) kg DN DN DN ,5 475 DN DN DN ) Exkl. kylmedie 52* 72 Ytterdiameter d i utv. Ytterdiameter d u utv. TCKC 005 ø 315 TCKC 008 ø Drän.röransl. ø 28 utv. ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Eventuell anslutningsgavel TCKC d i d u kg 1) d i d u kg 1) kg /2" /8" , /8" /8" ) Exkl. kylmedie Reservation för ändringar 269

76 Kanaltillbehör, i isolerat hölje 52* 82 Ansl. R utv. Ansl. DN 8 TCKA 012 ø Drän.röransl. ø 28 utv. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 4 Eventuell anslutningsgavel TCKA R kg 1) R kg 1) R kg 1) kg ,5 475 DN DN DN ) Exkl. kylmedie 52* 72 Ytterdiameter d i utv. Ytterdiameter d u utv. TCKC 012 ø Drän.röransl. ø 28 utv. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Eventuell anslutningsgavel TCKC d kg i d u kg 2) d i d u kg 2) , /8" 1) 35 1) 73 1) 19 1) 42 1) 80 1) 13 1) Vid två sektioner: beroende på sektionsuppdelning 2) Exkl. kylmedie 270 Reservation för ändringar

77 Kanaltillbehör, i isolerat hölje 52* Ansl. R utv. Ansl. DN 8 Drän.röransl. D TCKA x 400 mm TCKA x 500 mm TCKA x 600 mm TCKA x 800 mm Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 3 Effektvariant 4 Ev. anslutningsgavel TCKA D R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) kg ,5 28 utv. 475 DN DN DN DN ,5 28 utv. 475 DN DN DN DN ,5 28 utv. 475 DN DN DN DN DN DN DN DN DN Effektvariant 1 Effektvariant 2 Ev. anslutningsgavel TCKA D R kg 1) kg 2) R kg 1) kg 2) kg DN DN DN ) Exkl. kylmedie 2) Endast hölje. 52* 72 Ytterdiameter d i utv. 21 Ytterdiameter d u utv. Drän.röransl. D TCKC x 400 mm TCKC x 500 mm TCKC x 600 mm TCKC x 800 mm Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel TCKC D d i d u kg 2) kg 3) d i d u kg 2) kg 3) kg 2) kg 3) kg , utv. 22 1) 42 1) 94 1) ) 54 1) 104 1) , utv. 28 1) 54 1) 115 1) ) 54 1) 128 1) , utv. 28 1) 54 1) 147 1) ) 54 1) 167 1) DN ) Vid två sektioner: beroende på sektionsuppdelning 2) Exkl. kylmedie 3) Endast hölje Reservation för ändringar 271

78 Kanaltillbehör, i isolerat hölje 52* 105 Ansl. R utv. Ansl. DN 8 TCKA x 0 mm 21 Drän.röransl. DN 25 utv. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCKA Effektvariant 1 Effektvariant 2 Effektvariant 3 Effektvariant 4 Eventuell anslutningsgavel R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) kg DN DN DN DN ) Inklusive hölje, exklusive kylmedie. 2) Endast hölje. 52* 95 TCKC x 0 mm 21 Drän.röransl. DN 25 utv. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCKC Effektvariant 1 Effektvariant 2 Effektvariant 3 Eventuell anslutningsgavel kg 1) kg 2) kg 1) kg 2) kg 1) kg 2) kg ) Inklusive hölje, exklusive kylmedie. 2) Endast hölje. 272 Reservation för ändringar

79 Kanaltillbehör, i isolerat hölje 56* 105 Ansl. R utv. Ansl. DN 8 TCKA x 1200 mm 21 Drän.röransl. DN 25 utv. TCKA Effektvariant 1 Effektvariant 2 Effektvariant 3 Effektvariant 4 Eventuell anslutningsgavel R kg 1) kg 2) R kg 1) kg 2) R kg 1) kg 2) R 3) kg 1) kg 2) kg DN DN DN DN ) Inklusive hölje, exklusive kylmedie. 2) Endast hölje. 3) Fläns ingår Reservation för ändringar 273

80 Kanaltillbehör, i isolerat hölje uftvärmare/-kylare TCCC (direktexpansion) uftvärmare/-kylare TCCC används för uppvärmning och kylning av tilluften i kombination med kylmaskin/värmepump Celest+ och styrfunktion SMART ink DX. Förångande kylmedium. Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. TCCC luftvärmare/-kylare är uppbyggt av kopparrör och profilerade aluminiumlameller. TCCC har samlings- och fördelarrör tillverkade av koppar. Anslutningarna är avsedda för lödskarv. Installation uftvärmare/-kylare monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Inkoppling av dränering. 274 Reservation för ändringar

81 Kanaltillbehör, i isolerat hölje 52* Ytterdiameter d1 i utv. d2 i utv. 72 Ytterdiameter d1 u utv. d2 u utv. TCCC 005 ø 315 TCCC 008 ø Drän.röransl. ø 28 utv. ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCCC kg 1) kg Eventuell anslutningsgavel , ) Exkl. kylmedie Celest+ storlek d i d u Anslutningsdiameter varierar beroende på kombination av antal/storlekar av kylmaskiner/värmepumpar Celest+. 52* Ytterdiameter d1 i utv. d2 i utv. 72 Ytterdiameter d1 u utv. d2 u utv. TCCC 012 ø Drän.röransl. ø 28 utv. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCCC kg 1) kg Eventuell anslutningsgavel , ) Exkl. kylmedie Celest+ storlek d i d u Anslutningsdiameter varierar beroende på kombination av antal/storlekar av kylmaskiner/värmepumpar Celest Reservation för ändringar 275

82 Kanaltillbehör, i isolerat hölje 52* Ytterdiameter d1 i utv. d2 i utv. d3 i utv. Ytterdiameter d1 u utv. d2 u utv. d3 u utv. 72 TCCC x 400 mm TCCC x 500 mm TCCC x 600 mm TCCC x 800 mm 21 Drän.röransl. D Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCCC D kg 1) kg Eventuell anslutningsgavel , utv , utv , utv DN ) Exkl. kylmedie Celest+ storlek d i d u Anslutningsdiameter varierar beroende på kombination av antal/storlekar av kylmaskiner/värmepumpar Celest Reservation för ändringar

83 Kanaltillbehör, i isolerat hölje atteridel TCEK-02 Elvärme och kyla atteridel TCEK används för värmning/kylning av tilluften. uftvärmare är för el och typ TCE. uftkylare är för kallvatten och av typ TCKA eller för förångande kylmedium av typ TCKC. uftkylare av typ TCKA är utrustade med uttag för dykgivare och kan användas som kombibatteri (kyla och värme). Monteras för horisontell luftström. Den inbyggda tyristorn styrs via signal från GOD-aggregatet. De fyra, fem eller sex seriekopplade överhettningsskydden och styrsignal ansluts till GOD-aggregatet med snabbkontakt. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. uftvärmare el kan erhållas i flera effektvarianter, elektrisk utrustning uppfyller kraven för skyddsform IP44. uftvärmaren är godkänd för driftstemperaturer, i omgivning och luftström, från -25 C till +40 C. uftkylare är uppbyggt av kopparrör och profilerade aluminiumlameller. uftkylare för kallvatten har samlingsrör och vattenanslutningar tillverkade av koppar/mässing, med utvändig anslutningsgänga. uftkylare för förångande kylmedium har samlings- och fördelarrör tillverkade av koppar. Anslutningarna är avsedda för lödskarv. uftkylare finns i flera effektvarianter som täcker förekommande behov för respektive storlek av GOD. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare (endast för avläsning) och anslutningskabel med snabbkoppling kan beställas till luftkylare vatten. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dyk- eller anliggningsgivare. Installation atteridelen monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. Kraftmatning till luftvärmare el ska ske direkt från elcentral Reservation för ändringar 277

84 Kanaltillbehör, i isolerat hölje 52* TCEK 005 ø 315 TCEK 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCEK kg 1) kg Eventuell anslutningsgavel , ) Exkl. kylmedie. För röranslutningsdimensioner, se motsvarande TCKA eller TCKC. 52* TCEK 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCEK kg 1) kg Eventuell anslutningsgavel , ) Exkl. kylmedie. För röranslutningsdimensioner, se motsvarande TCKA eller TCKC. 278 Reservation för ändringar

85 Kanaltillbehör, i isolerat hölje 52* TCEK x 400 mm TCEK x 500 mm TCEK x 600 mm TCEK x 800 mm 21 1) Inklusive hölje, exklusive kylmedie. 2) Endast hölje. Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCEK kg 1) kg 2) kg Eventuell anslutningsgavel ) , ) , ) , ) , ) , ) , ) ) ) -mått 1775 mm gäller för effektvariant 3 och 4 vid vattenburen luftkylare (typ TCKA), övriga 1625 mm. 4) -mått 1965 mm gäller för effektvariant 3 och 4 vid vattenburen luftkylare (typ TCKA), övriga 1755 mm. För röranslutningsdimensioner, se motsvarande TCKA eller TCKC. 52* TCEK x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCEK kg 1) kg 2) kg Eventuell anslutningsgavel ) ) ) Inklusive hölje, exklusive kylmedie. 2) Endast hölje. 3) -mått 1965 mm gäller för effektvariant 3 och 4 vid vattenburen luftkylare (typ TCKA), övriga 1755 mm. För röranslutningsdimensioner, se motsvarande TCKA eller TCKC Reservation för ändringar 279

86 Kanaltillbehör, i isolerat hölje atteridel TCK Vattenvärme och kyla atteridel TCK används för värmning/kylning av tilluften. uftvärmaren är för varmvatten och av typ TCA. uftkylaren är för kallvatten och av typ TCKA eller för förångande kylmedium typ TCKC. uftkylare av typ TCKA är utrustade med uttag för dykgivare och kan användas som kombibatteri (kyla och värme). Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. uftvärmaren är en lamellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller.samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. uftvärmare finns i tre effektvarianter. Effektvariant 1 ger lägst effekt och effektvariant 3 ger högst effekt. uftvärmare och luftkylare är försedda med särskilda luftnings- och avtappningsproppar. För frysvaktsgivare finns separat uttag. uftkylare är uppbyggt av kopparrör och profilerade aluminiumlameller. uftkylare vatten har samlingsrör och vattenanslutningar tillverkade av koppar/mässing, med utvändig anslutningsgänga. uftkylare för förångande kylmedium har samlings- och fördelarrör tillverkade av koppar. Anslutningarna är avsedda för lödskarv. uftkylare finns i flera effektvarianter som täcker förekommande behov för respektive storlek av GOD. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare (i kylfallet endast för avläsning) och anslutningskabel med snabbkoppling kan beställas till luftvärmare och luftkylare vatten. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dykeller anliggningsgivare. Extra tillbehör Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation atteridelen monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. 280 Reservation för ändringar

87 Kanaltillbehör, i isolerat hölje 52* TCK 005 ø 315 TCK 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCK kg 1) kg Eventuell anslutningsgavel , ) Exkl. vatten/kylmedie. För röranslutningsdimensioner, se motsvarande TCA och TCKA eller TCKC. 52* TCK 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCK kg 1) kg Eventuell anslutningsgavel , ) Exkl. vatten/kylmedie. För röranslutningsdimensioner, se motsvarande TCA och TCKA eller TCKC Reservation för ändringar 281

88 Kanaltillbehör, i isolerat hölje 52* 21 TCK x 400 mm TCK x 500 mm TCK x 600 mm TCK x 800 mm Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCK kg 1) kg 2) kg Eventuell anslutningsgavel ) , ) , ) , ) , ) , ) , ) Inklusive hölje, exklusive vatten/kylmedie. 2) Endast hölje 3) -mått 1475 mm gäller för luftvärmare effektvariant 1-3 i kombination med luftkylare effektvariant 3-4, övriga 1325 mm. 4) -mått 1475 mm gäller för luftvärmare effektvariant 1-3 i kombination med luftkylare effektvariant 3-4, övriga 1325 mm. 5) -mått 1475 mm gäller för luftvärmare effektvariant 1-3 i kombination med luftkylare effektvariant 3-4, övriga 1325 mm. För röranslutningsdimensioner, se motsvarande TCA och TCKA eller TCKC. 52* TCK x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCK kg 1) kg 2) kg Eventuell anslutningsgavel ) Endast hölje. 2) Inklusive hölje, exkl. vatten/kylmedie För röranslutningsdimensioner, se motsvarande TCA och TCKA eller TCKC. 282 Reservation för ändringar

89 Kanaltillbehör, i isolerat hölje Efterfilterdel TCF Efterfilterdel TCF monteras i anläggningar där ytterligare filtrering av tilluften krävs. Efterfilterdel monteras i tilluften efter aggregatet. Monterad tryckgivare är standard. armgräns och aktuellt filtertryck kan avläsas i GOD-aggregatets handterminal. Monteras för horisontell luftström. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Påsfilter kan väljas i filterklass epm1 50% (F7) eller epm1 85% (F9). Installation Efterfilterdel monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Tryckgivare ansluts. Möjlighet till inspektion och rengöring skall säkerställas. 52* TCF 005 ø 315 TCF 008 ø ottenbalk är tillval på kanaltillbehör i undre kanal. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCF kg Eventuell anslutningsgavel kg , * TCF 012 ø Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCF kg Eventuell anslutningsgavel kg , Reservation för ändringar 283

90 Kanaltillbehör, i isolerat hölje 52* TCF x 400 mm TCF x 500 mm TCF x 600 mm TCF x 800 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. TCF kg Eventuell anslutningsgavel kg , , , * TCF x 0 mm 21 Kanaltillbehör i undre kanal levereras alltid med monterad bottenbalk. Kanaltillbehör i övre kanal levereras alltid utan bottenbalk. Eventuell anslutningsgavel TCF kg kg * TCF x 1200 mm 21 Eventuell anslutningsgavel TCF kg kg Reservation för ändringar

91 Kanaltillbehör, i isolerat hölje Kolfilterdel TFK Kolfilterdel TFK har ett aktivt kolfilter, vilket är avsett för förbättring av luftkvaliteten inomhus genom adsorption av gasformiga, skadliga eller illaluktande ämnen. Observera att hundraprocentig eliminering av lukter ej kan garanteras, beroende på variationer i föroreningar och blandningar av olika kemiska ämnen. Kolfilterpatronerna är av engångstyp. De sitter på monteringsramar och låses, med ett enkelt handgrepp, av en bajonettfattning. Patronerna innehåller en filtermatta av polyester, som innesluter det aktiva kolet. Ramkonstruktionen består av 38 mm varmförzinkade fyrkantsprofiler, lackerade i RA Profilerna hålls samman med hörn av plast. Kolpatroner Täckpaneler och inspektionsdörrar består ut- och invändigt av varmförzinkad stålplåt. Mellanliggande 45 mm värme- och ljudisolering. Täckpaneler kan demonteras från aggregatet. Inspektionsdörrar har gångjärn och handtag. Installation Kolfilterdel TFK har anslutningsram för gejdskarvning och monteras i kanal, se skiss. c Observera att kolfilterdel TFK finns i sex storlekar och att gejdanslutningsmått inte följer anslutningsmått för GOD-aggregaten. TFK Gejdansl. breddxhöjd kg utan patroner Antal patroner kg med patroner x x x x x x Reservation för ändringar 285

92 Tak- och vägghuvar uvarna är utförda i aluzinkbelagd stålplåt med ytskikt av plastisol (svart) i miljöklass C4. Takgenomföringen är tillverkad av varmförzinkad stålplåt. Invändigt är den försedd med 50 mm isolering av brandteknisk klass EI30, med ytskikt av typgodkänd syntetisk väv. Två fästvinklar för anslutning till aktuell taklutning ingår. Gemensamt för alla takhuvar uvar till GOD storlek har rund kanalanslutning försedd med godkänd gummiringstätning för skarvning med spirorör. uvar till GOD storlek har rektangulär kanalanslutning för gejdskarvning. Uteluftshuv TA Avsedd för intag av uteluft. Konstruktionen försvårar snöoch vattenmedryckning. uven är fällbar och har trådnätsförsedda intagsgaller på båda sidor. För GOD storlek Avluftshuv T Avsedd för utblåsning av avluft. uven är fällbar och försedd med en luftriktare som effektivt riktar avluften uppåt och ger luften hög utblås ningshastighet. För att uppnå ett lågt tryckfall är luftriktaren rundad på båda långsidorna. uven är försedd med effektiv dränering. För GOD storlek Uteluftshuv TA Avluftshuv T Kombihuv TC Kombihuv TC TC är en kombination av uteluftshuv TA och avluftshuv T och kan endast erhållas för GOD storlek Uteluftshuv TA och Avluftshuv T Kombihuv TC C A C A E E 2 st fästvinkel medlevereras omonterade. 2 st fästvinkel medlevereras omonterade. D G D D För GOD A C D E kg 004/ Ø / Ø / Ø / För GOD A C D E G kg 004/ Ø / Ø / Ø Reservation för ändringar

93 Tak- och vägghuvar Ytterväggshuv TE Avsedd för intag av uteluft och utblåsning av avluft. Avluft blåses ut horiontellt genom ett cirkulärt trådnätsgaller på huvens front. Uteluften sugs in genom ett trådnätsgaller på huvens undersida. Konstruktionen förhindrar effektivt kortslutning mellan uteluft/avluft. För GOD storlek Ytterväggshuv TE är utförd i aluzinkbelagd stålplåt med ytskikt av plastisol (ljusgrå) i miljöklass C4. Ytterväggshuv TE c/c Avluft < Kan spegelvändas > Uteluft D D För GOD c/c D kg 004/ Ø / Ø / Ø Komponentlåda TCWP Komponentlåda TCWP är avsedd för inbyggnad av komponenter som skall skyddas mot väder eller mekanisk åverkan. Komponenter kan vara ventiler, ställdon etc. Komponentlådan består av ett hölje typ GOD. Komponentlådan är täckt på alla sidor och försedd med en inspektionsdörr som kan väljas höger- eller vänsterhängd. Tak finns som tillbehör för utomhusmontage. Eventuell håltagning för t ex rör- och eldragning sker på byggplats. 954 Storlek J kg J 45 ottenbalk är tillval för storlek 005 (standard på övriga storlekar) Reservation för ändringar 287

94 Utomhusmontage uftbehandlingsaggregat GOD kan placeras utomhus om tillbehören tak, intagsdel och avluftshuv används. Tak kan inte användas på GOD-aggregat där övre fläktutlopp/-inlopp är placerat på aggregatets ovansida. Avluft Frånluft Tilluft Uteluft Allmänt uftbehandlingsaggregat GOD, inklusive tillval aggregatsektioner och kylmaskin COO DX/DXS kan placeras utomhus. Detta förutsätter att tillbehören tak, intagsdel och avluftshuv används. Utomhusmontage kan inte ske på GOD-aggregat där övre fläktutlopp/-inlopp är placerat på aggregatets ovansida. Tak TT Taket utgörs av monteringssats, komplett med erforderliga montagedetaljer och tätningslister. Synliga detaljer är tillverkade av plåt i Swegon grå metallic (närmast jämförbara RA, 9007). Mått Intagsdel med förfilter TTF (stl ) Intagsdel TTF är tillverkad av aluzink-behandlad stålplåt med synliga detaljer i Swegon grå metallic (närmast jämförbara RA, 9007). Intagsdelen har fast galler och är försedd med dräneringshål. Intagsdelen har rektangulära anslutningsmått och aggregatet levereras med anslutningsgavel full face. Intagsdelen är försedd med gejdanslutning. Monterat filter och spjäll i intagsdelen kan beställas. Filter är av typ aluminiumfilter i filterklass G2 och fungerar även som vattenavskiljare. Spjällställdon kan beställas med fjäderåtergång eller med modulerande funktion. Intagsdel TTA (stl ) Intagsdel TTA är tillverkad av aluzink-behandlad stålplåt. Intagsdelen har fasta jalusigaller med hög vattenavskiljningsgrad och den är försedd med dräneringshål. Intagsdelen har rektangulära mått för samtliga GOD-storlekar med invändig plats för eventuellt intagsspjäll. Intagsdelen har fläns med förborrade hål och är avsedd att skruvas fast mot aggregatets gavel Avluftshuv TTA Avluftshuv TTA är tillverkad av aluzink-behandlad stålplåt. Avluftshuven är försedd med skyddsnät. Vid aggregatet med standard anslutningsgavel är avluftshuven cirkulär för storlek och rektangulär med gejdanslutning för övriga storlekar. Vid aggregatet med anslutningsgavel full face är avluftshuven alltid rektangulär med gejdanslutning. Avluftshuv till GOD storlek levereras i lösa delar, övriga ihopmonterade. Täckhuv GOD CX Täckhuv som skyddar rörkopplingsenheten på GOD CX vid utomhusplacering (ej stl. /120). Synliga detaljer är tillverkade av plåt i Swegon grå metallic (närmast jämförbara RA, 9007). Kanaltillbehör Vid utomhusutförande skall kanaltillbehör i isolerat hölje väljas. Dessa kan placeras utomhus, dock skall hänsyn tas till eventuella ställdons kapslingsklasser och tillåtna omgivningstemperaturer, se resp tillbehörsinstruktion. Om nödvändigt, tillse att erforderligt skydd anordnas. Vattentät skyddspåse för ventilställdon finns som tillbehör. Skyddspåsen har dragsko och materialet är polyester med invändig plastbeläggning. Installationsråd GOD-aggregatet bör om möjligt placeras där det är gynnsammast ur vädersynpunkt. Kanaler för tilluft och frånluft isoleras enligt gällande normer. Om invändigt isolerade kanaler används, skall tillbehöret försänkningssats TZ-1-65 användas för att mätsonden på GOD-aggregatets tilluftsgivare skall nå tillräckligt långt in i kanalen. GOD-aggregatets handterminal är känslig för kyla och skall alltid placeras i uppvärmt utrymme. Vid behov används förlängningskabel eller eventuellt även förlängningssats (se tillbehör för el- och styrutrustning). Swegon rekommenderar att avluftshuven flyttas ut en bit från aggregatet med hjälp av erforderlig kanalsträcka, särskilt om avluften befinner sig nederst. Därigenom motverkas både risk för överläckning av avluft till uteluft och risk för vatteninsläpp. 288 Reservation för ändringar

95 Mekanisk utrustning GOD storlek 004/005 och 007/008 Stativ GOD RX, roterande värmeväxlare GOD SD, till- och frånluftsaggregat Specialanpassat stativ, vars höjd medger kanaldragning under aggregatet. Stativet är tillverkat av varmförzinkade stålprofiler. Stativet levereras som monteringssats. Vid horisontell installation används de längre långsidorna (A på skissen) och vid vertikal installation används de kortare (). ensats GOD PX, motströmsvärmeväxlare Specialanpassad bensats, vars höjd (745 mm, alla storlekar) medger kanaldragning under aggregatet. ensatsen består av fyra ben och är tillverkat av varmförzinkade stålprofiler. enen skruvas fast i bottenbalk under aggregat. Stativ (bottenbalk) till COO DX 008 Specialanpassat stativ med ben. uckhållare uckhållare underlättar service och underhåll vid vertikalt montage. De består av ett mekaniskt stag med spärr och levereras omonterade. A Stativ till GOD RX/SD, storlek 004/005 och 007/ (04/05) 745 (07/08) Reservation för ändringar 289

96 Mekanisk utrustning GOD samtliga storlekar Vattenlås Vattenlås för dränering till motströmsvärmeväxlare, batterivärmeväxlare och kylmaskin COO DX. evereras med anslutningssats. edningen från vattenlåset till golvbrunn skall dras utan förminskning. Max. 200 mm Stödfot Justerbar stödfot som tar upp ojämnheter eller lutningar av golv. Stödfot monteras på aggregatets bottenbalk. För GOD storlek 004/005, 007/008, 011/012, 014/020, 025/030 och 035/040 rekommenderas minst 6 st stödfötter. Stödfot För GOD storlek 050/060 och 070/080 rekommenderas minst 12 st stödfötter. Gummiplatta Är avsedd att limmas fast under stödfot. Gummiplatta 105 Gejdskenor Gejdskenor i anpassade längder i sats för en anslutning. Anslutning Metu Anslutningsram med skruvförband, typ Metu, flänsbredd 30 mm. 46 Anslutningsram typ METU A ø11 ø6,5 ø6, För GOD A kg 014/ / ,5 035/ ,5 050/ / / Reservation för ändringar

97 Mekanisk utrustning GOD samtliga storlekar Anslutningsgavel, GOD/COO DX full face Anslutningsgavel för övergång mellan GOD eller COO DX i full face-utförande och oisolerat kanaltillbehör eller kanal. Utförande som standard GOD anslutningsgavel, isolerad och förlackerad i Swegon grå metallic (närmast jämförbara RA, 9007). Kanaltillbehör med kanalanslutningsdimension motsvarande anslutningsgavels kanalanslutningsdimension kan beställas (ej storlek /120), se avsnitt Kanaltillbehör ej isolerade. Anslutningsgavel levereras monterad till GOD och omonterad till COO DX. E 21 D C x D motsvarar kanalens anslutningsmått C A För GOD/ A C D E kg COO DX 004/ / , / , / , / , / , / / / Reservation för ändringar 291

98 Rörkopplingsenhet TXZ Rörkopplingsenhet används till GOD SD med batterivärmeväxlare och GOD CX, stl. /120. Golvstativ till rörkopplingsenhet finns som tillbehör. Med golvstativ blir höjden från golvnivå till termometrar på monterad rörkopplingsenhet ca 1480 mm. I leverans ingår: Rörkopplingsenheten levereras komplett med isolerat plåthölje, pump, reglerventil med ställdon, expansionskärl med säkerhetsventil och manometer samt avstängningskranar, termometrar, påfyllningsventil och avluftningsventil. Väggfäste. Arbete på byggplats: Shunt, pump, expansionskärl och styrenhet monteras på lämpligt ställe. Rördragning med isolerade rör till aggregat och mellan shunt, pump och expansionskärl. Elektriska anslutningar mellan styrenhet och rörkopplingsenhet. Påfyllning av glykolblandat vatten. C Rörkopplingsenhet GOD/SIVER C Storlek TXZ-42 storlek A C 011/ / / / A 050/ / / Vägg Kommunikation Kommunikationsenhet TZ Kommunikation via TCP/IP, EIA 485 och EIA 232 samt via intern webbserver är standard i GOD. För kommunikation via ON FTT-10 - on Works krävs den extra kommunikationsenheten TZ. Kommunikationsenheten ska anslutas till GOD-aggregatets kommunikationsport. Strömförsörjning kan ske från plint på GOD-aggregatet. Omfattningen av kommunikationen är beroende av programvara och programmering av denna. GOD-aggregatet i sig ger möjlighet till heltäckande kommunikation av värden, inställningar och funktioner. Modem Analogt eller GSM. Kan användas när direkt anslutning inte kan ske till nätverk eller kommunikationssystem. Flera enheter kan anslutas till samma modem. 292 Reservation för ändringar
